GEBRUIKSAANWIJZING Mobicool S25DC DOMETIC

Gebruiksaanwijzingen 56

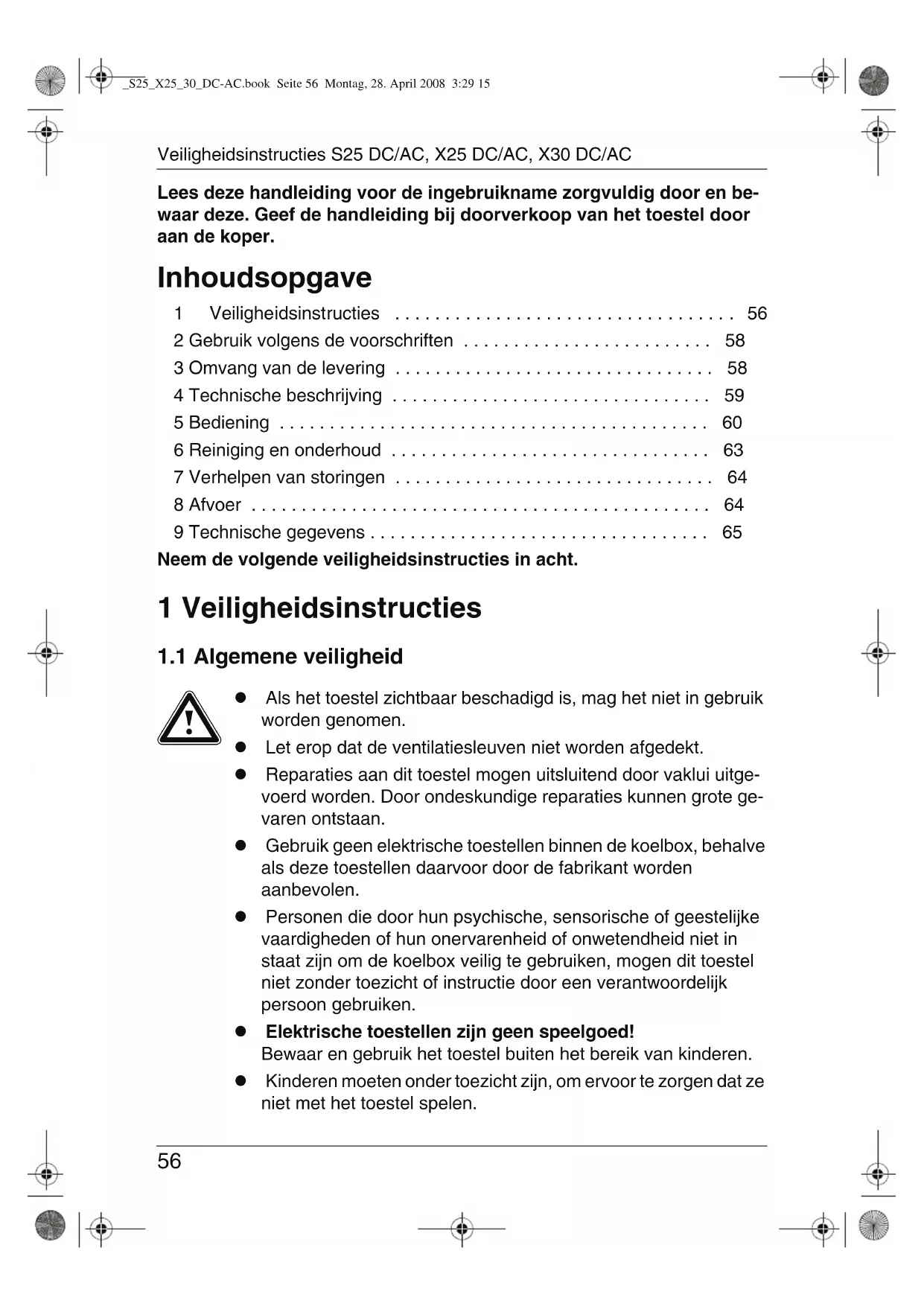

Lees deze handleiding voor de ingebruikname zorgvuldig door en be-

waar deze. Geef de handleiding bij doorverkoop van het toestel door

2 Gebruik volgens de voorschriften . . . . . . . . . . . . . . . . . . . . . . . . . 58

9 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Neem de volgende veiligheidsinstructies in acht.

1 Veiligheidsinstructies

1.1 Algemene veiligheid

z Als het toestel zichtbaar beschadigd is, mag het niet in gebruik

z Let erop dat de ventilatiesleuven niet worden afgedekt.

z Reparaties aan dit toestel mogen uitsluitend door vaklui uitge-

voerd worden. Door ondeskundige reparaties kunnen grote ge-

z Gebruik geen elektrische toestellen binnen de koelbox, behalve

als deze toestellen daarvoor door de fabrikant worden

z Personen die door hun psychische, sensorische of geestelijke

vaardigheden of hun onervarenheid of onwetendheid niet in

staat zijn om de koelbox veilig te gebruiken, mogen dit toestel

niet zonder toezicht of instructie door een verantwoordelijk

z Elektrische toestellen zijn geen speelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

z Kinderen moeten onder toezicht zijn, om ervoor te zorgen dat ze

niet met het toestel spelen.

_S25_X25_30_DC-AC.book Seite 56 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Veiligheidsinstructies

z Levensmiddelen mogen alleen in de originele verpakkingen of

geschikte bakken worden opgeslagen.

z Het koeltoestel is niet geschikt voor het transport van bijtende of

oplosmiddelhoudende stoffen!

z Sluit het toestel alleen als volgt aan:

– met de meegeleverde 220-240-V-aansluitkabel op het 220-

240-V-wisselstroomnet

– met de meegeleverde 12-V-aansluitkabel op een 12-V-stop-

z Trek de stekker nooit met de aansluitkabel uit de sigaretten-

aansteker of het stopcontact.

z Als de aansluitkabel is beschadigd, moet deze worden vervan-

gen om gevaren te voorkomen.

z Trek de aansluitkabel eruit

– voor iedere reiniging en ieder onderhoud

z Bij boten: als uw toestel op het stroomnet is aangesloten, dient

u er absoluut voor te zorgen dat de stroomtoevoer via een aard-

lekschakelaar beveiligd is! Levensgevaar!

z Klem uw koeltoestel en andere verbruikers van de accu af voor

u een snellader aansluit!

z Vergelijk de spanning op het typeplaatje met de voorhanden

1.2 Veiligheid bij het gebruik van het toestel

z Let er voor de ingebruikneming op dat de voedingskabel en de

z Zet het toestel niet in de buurt van open vlammen of andere

warmtebronnen (verwarming, sterke zonnestraling, gasovens

z Waarschuwing oververhittingsgevaar!

Let er altijd op dat de warmte, die bij het bedrijf ontstaat, goed

afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoen-

de afstand tot wanden en voorwerpen staat, zodat de lucht kan

z Doe geen vloeistoffen of ijs in het binnenreservoir.

z Dompel het toestel nooit onder water.

z Bescherm het toestel en de kabels tegen hitte en vocht.

_S25_X25_30_DC-AC.book Seite 57 Montag, 28. April 2008 3:29 15Gebruik volgens de voorschriften S25 DC/AC, X25 DC/AC, X30 DC/AC

z Neem nooit blanke leidingen met blote handen vast. Dit geldt

vooral bij het gebruik aan het wisselstroomnet: levensgevaar!

z De fabrikant kan niet aansprakelijk worden gesteld voor schade

die door gebruik tegen de voorschriften in of door verkeerde

bediening wordt veroorzaakt.

2 Gebruik volgens de voorschriften

Het koeltoestel is geschikt voor het koelen van levensmiddelen.

Als uw toestel van de extra voorziening „opwarmen” is voorzien, kunnen

levensmiddelen ook opgewarmd of warm gehouden worden. Met een

schakelaar kan tussen verwarmingsmodus en koelmodus worden gewisseld.

Het toestel is voor het gebruik op een 12-V-DC-boordnetstopcontact van een

auto (sigarettenaansteker), boot of camper en op een 220-240-V-wissel-

Het toestel is ook voor op de camping geschikt. Het toestel mag niet aan

regen worden blootgesteld. Het kan als box of als kast worden gebruikt.

Als u medicijnen wilt koelen, gelieve dan te controleren of het koel-

vermogen van het toestel aan de vereisten van het betreffende me-

3 Omvang van de levering

Bij toesteluitvoeringen met de extra voorziening „isolatiedeksel” bovendien:

1 A, pagina 3 1 Koeltoestel

2 1, pagina 4 1 Aansluitkabel voor 12-V-DC-aansluiting

2 2, pagina 4 1 Aansluitkabel voor 220-240-V-AC-aansluiting

4 Technische beschrijving

De koelbox is geschikt voor mobiel gebruik. Deze kan waren tot max. 16 °C

(S25) resp. 20 °C (X25/X30) onder omgevingstemperatuur afkoelen.

De koeler is een slijtvaste en CFK-vrije Peltier-koeler met warmteafvoer door

middel van een ventilator.

Extra vakken aan de buitenkant dienen als bijkomende opbergmogelijkheid.

Let erop dat voorwerpen die hierin worden opgeborgen niet worden gekoeld.

4.1 Mogelijke extra voorzieningen

Dit toestel is in verschillende uitvoeringen verkrijgbaar. Uw uitvoering kan

daarom de volgende extra voorzieningen hebben:

De inhoud van uw koelbox kan tot max. 65 °C worden opgewarmd of

z ABS (activeerbare accubeveiliging)

Een accumeter, die in het toestel is geïntegreerd, beschermt uw

voertuigaccu tegen te diepe ontlading (zie hoofdstuk „Accumeter gebrui-

Isolatiedeksel als transportalternatief voor het aggregaatdeksel (niet voor

_S25_X25_30_DC-AC.book Seite 59 Montag, 28. April 2008 3:29 15Bediening S25 DC/AC, X25 DC/AC, X30 DC/AC

4.2 Toestelbeschrijving

Voordat u het nieuwe koeltoestel in gebruik neemt, moet u het om

hygiënische redenen van binnen en van buiten reinigen met een

vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op

5.1 Tips om energie te sparen

z Kies een goed geventileerde en tegen zonnestralen beschermde plaats.

z Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.

z Open het koeltoestel niet vaker dan nodig!

z Laat het deksel niet langer open staan dan nodig!

(alleen bij toesteluitvoeringen met extra voorziening

(alleen bij toesteluitvoeringen met extra voorziening

_S25_X25_30_DC-AC.book Seite 60 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Bediening

5.2 Koelbox gebruiken

S25: til de koelbox alleen met behulp van de greep en niet met de

schouderband op. Kantelgevaar!

Het deksel van de koelbox moet bij het laden en afladen altijd met

de vergrendeling worden beveiligd. Als het deksel zonder beveili-

ging compleet wordt geopend, dan kan de box omvallen.

Als de greep naar achteren is omgeklapt of als de koelbox wordt

gedragen, is het deksel vergrendeld. U kunt het deksel alleen ope-

nen als de greep naar voren is geklapt.

Zoals elk koeltoestel moet uw koelbox zo goed mogellijk geventi-

leerd worden, zodat de weggetrokken warmte kan worden afge-

voerd, anders is een optimale werking niet gewaarborgd.

➤ Plaats de koelbox op een vaste ondergrond.

➤ Sluit de 12-V-aansluitkabel (2 1, pagina 4) op de sigarettenaansteker of

een 12-V-stopcontact in de wagen aan

➤ steek de 220-240-V-aansluitkabel (2 2, pagina 4) in de wissel-

spanningsbus en sluit hem op het 220-240-V-wisselstroomnet aan.

Schakel de accumeter (3 2, pagina 4, extra voorziening „ABS”) uit

➤ Alleen bij toesteluitvoeringen met extra voorziening „opwarmen”:

Schuif de schakelaar (3 3, pagina 4) op het bedieningspaneel in de

stand „COLD” (koelen) of „HOT” (opwarmen) om de koelbox in te

Sluit de box goed door het deksel weer dicht te klappen.

_S25_X25_30_DC-AC.book Seite 61 Montag, 28. April 2008 3:29 15Bediening S25 DC/AC, X25 DC/AC, X30 DC/AC

✓ De bedrijfsindicaties op het bedieningspaneel geven de bedrijfsmodus

✓ De koelbox start met het koelen resp. opwarmen van de binnenruimte.

Zorg ervoor dat er zich alleen voorwerpen of waren in de koelbox

bevinden die op de gekozen temperatuur gekoeld mogen worden.

➤ Als u de koelbox buiten bedrijf stelt,

– zet u de schakelaar (4 3, pagina 4) in de stand „OFF” (alleen extra

voorziening „opwarmen”),

– trekt u de aansluitkabel uit het stopcontact.

5.3 Accumeter gebruiken

(alleen bij toesteluitvoeringen met extra voorziening „ABS”)

Als u de koelbox op het 220-240-V-wisselstroomnet gebruikt, moet

u de accumeter uitschakelen.

➤ Schuif de schakelaar (3 2, pagina 4) op het bedieningspaneel in de

stand „ON”, om de accumeter in te schakelen.

✓ De rode LED (3 1, pagina 4) op het bedieningspaneel geeft de status

van de accumeter aan:

➤ Schuif de schakelaar (3 2, pagina 4) op het bedieningspaneel in de

stand „OFF”, om de accumeter uit te schakelen.

Bedrijfsindicatie Bedrijfsmodus

groen (4 1, pagina 4) Koelen

rood (4 2, pagina 4) Opwarmen

Bedrijfsindicatie Bedrijfsmodus

LED brandt De inschakelspanning (13,1 V ± 0,2 V) staat ter

beschikking en de koelbox is in gebruik.

LED knippert De uitschakelspanning (11,7 V ± 0,2 V) is bereikt

en de accumeter heeft de koelbox uitgeschakeld.

_S25_X25_30_DC-AC.book Seite 62 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Reiniging en onderhoud

(alleen bij toesteluitvoeringen met extra voorziening „isolatie-

U kunt als transportalternatief voor het aggregaatdeksel een isolatiedeksel

➤ Klap de greep van de koelbox naar voren om.

➤ Open het deksel tot deze verticaal staat en neem hem naar boven toe

➤ Plaats het isolatiedeksel met de geleidingsneuzen in de gleuf van de koel-

Neem het volgende in acht: het deksel is alleen geschikt voor het

koel houden en niet voor het actieve koelen.

5.5 Aansluiten op de sigarettenaansteker

Als u de koelbox aansluit op de sigarettenaansteker van uw voer-

tuig, let er dan op dat u het contact moet inschakelen om het toestel

van stroom te voorzien.

6 Reiniging en onderhoud

Trek voor het reinigen van de koelbox altijd de aansluitkabel uit het

Reinig de koelbox nooit onder stromend water of in afwaswater.

Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of

harde voorwerpen, de koelbox zou hierdoor beschadigd kunnen ra-

➤ Reinig het toestel van binnen en buiten af en toe met een vochtige doek.

_S25_X25_30_DC-AC.book Seite 63 Montag, 28. April 2008 3:29 15Verhelpen van storingen S25 DC/AC, X25 DC/AC, X30 DC/AC

7 Verhelpen van storingen

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het toestel definitief buiten bedrijf stelt, informeer dan bij het

dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betref-

fende afvoervoorschriften.

Storing Mogelijke oorzaak Voorstel tot oplossing

Uw box functioneert niet

(stekker zit in het stopcon-

tact, LED (extra voorzie-

Op het 12-volt-stop-

contact (sigaretten-

aansteker) in het voer-

In de meeste voertuigen moet de con-

tactschakelaar ingeschakeld zijn om de

sigarettenaansteker van spanning te

ningsstopcontact staat

Probeer een ander stopcontact.

De box koelt niet (stekker

zit in het stopcontact, LED

(4 1, pagina 4, extra

voorziening) brandt).

De reparatie kan alleen door een

geautoriseerd servicebedrijf uitgevoerd

De box verwarmt niet

(stekker zit in het stopcon-

tact, LED (4 2, pagina 4,

De reparatie kan alleen door een

geautoriseerd servicebedrijf uitgevoerd

het contact is ingescha-

keld en de box functio-

Trek de stekker uit het

stopcontact en voer de

volgende controles uit.

De fitting van de siga-

rettenaansteker is ver-

vuild. Dit heeft een

Als uw koelboxstekker in de sigaretten-

aanstekerfitting heel warm wordt, moet

ofwel de fitting gereinigd worden of de

stekker is eventueel niet juist gemon-

Vervang de zekering (5 A) van de 12-V-

stekker (5 1, pagina 4).

De voertuigzekering is

Vervang de voertuigzekering van het

12-V-stopcontact (doorgaans 15 A)

(neem hiervoor de gebruiksaanwijzing

van uw voertuig in acht).

_S25_X25_30_DC-AC.book Seite 64 Montag, 28. April 2008 3:29 15S25 DC/AC, X25 DC/AC, X30 DC/AC Technische gegevens

9 Technische gegevens

Uitvoeringen, wijzigingen in verband met de technische vooruitgang en voor-

radigheid voorbehouden.

X25 DC/AC X25 DC/AC X30 DC/AC Brutoinhoud: 24 liter 24 liter 28 liter

Aansluitspanning: 12 V DC

onder omgevingstemperatuur

verwarmingsvermogen: ca. 65 °C binnentemperatuur
