BEDIENUNGSANLEITUNG Mobicool P28 DC DOMETIC

Instruction Manual 5

Thermoelektrische Kühlbox

Bedienungsanleitung 14

Glacière thermoélectrique

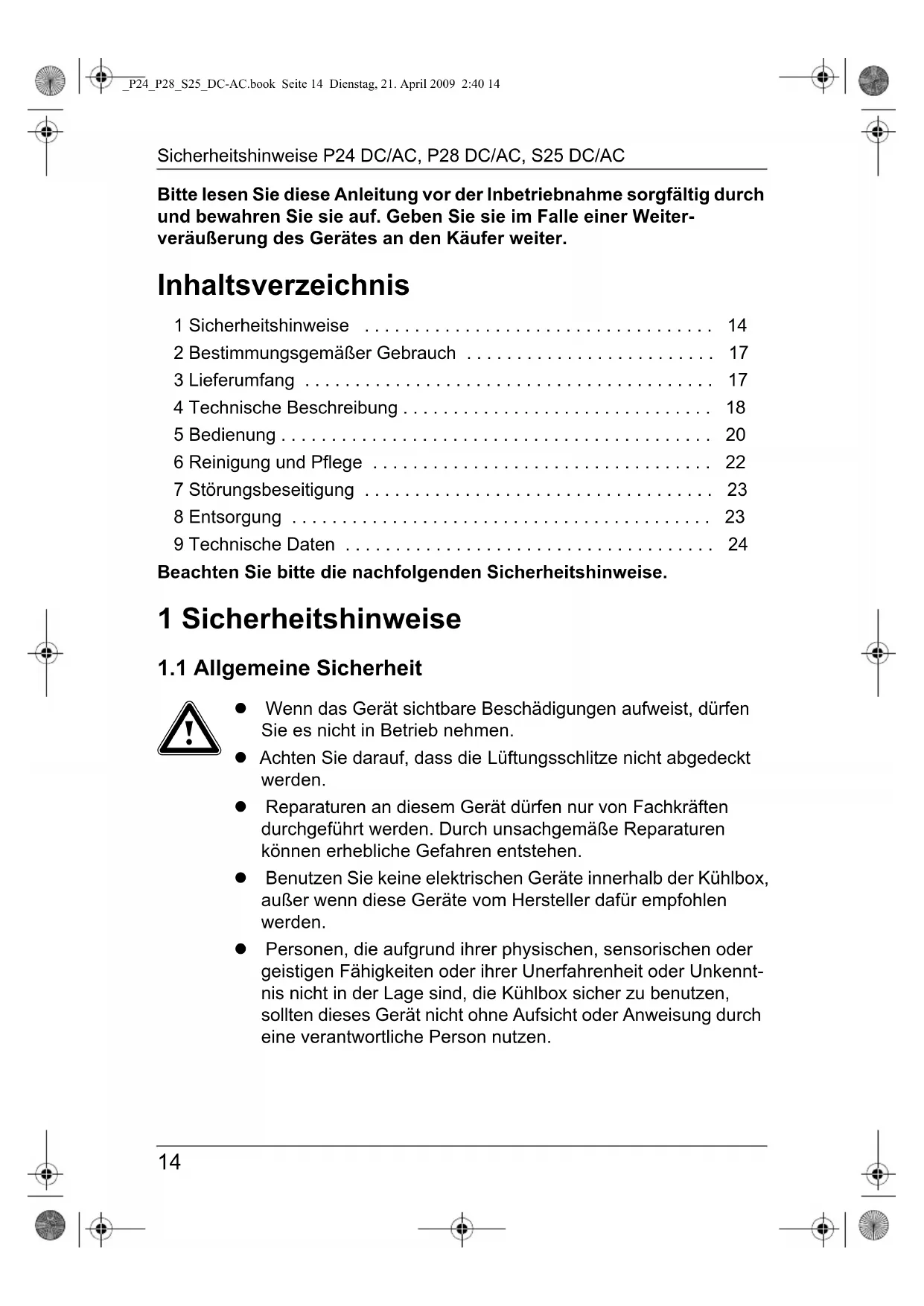

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch

und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-

veräußerung des Gerätes an den Käufer weiter.

1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . 17

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

6 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

7 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

9 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Beachten Sie bitte die nachfolgenden Sicherheitshinweise.

1 Sicherheitshinweise

1.1 Allgemeine Sicherheit

z Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen

Sie es nicht in Betrieb nehmen.

z Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt

z Reparaturen an diesem Gerät dürfen nur von Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen

können erhebliche Gefahren entstehen.

z Benutzen Sie keine elektrischen Geräte innerhalb der Kühlbox,

außer wenn diese Geräte vom Hersteller dafür empfohlen

z Personen, die aufgrund ihrer physischen, sensorischen oder

geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt-

nis nicht in der Lage sind, die Kühlbox sicher zu benutzen,

sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch

eine verantwortliche Person nutzen.

_P24_P28_S25_DC-AC.book Seite 14 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Sicherheitshinweise

z Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reich-

z Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

z Lebensmittel dürfen nur in Originalverpackungen oder geeigne-

ten Behältern eingelagert werden.

z Das Kühlgerät ist nicht geeignet für den Transport ätzender

oder lösungsmittelhaltiger Stoffe!

z Schließen Sie das Gerät nur wie folgt an:

– mit dem im Lieferumfang enthaltenen 220–240-V-

Anschlusskabel an das 220-240-V-Wechselstromnetz

– mit dem im Lieferumfang enthaltenen 12-V-Anschlusskabel

an eine 12-V-Steckdose

z Ziehen Sie den Stecker nie am Anschlusskabel aus dem

Zigarettenanzünder oder der Steckdose.

z Wenn das Anschlusskabel dieses Gerätes beschädigt wird,

muss es durch den Hersteller, seinen Kundendienst oder eine

ähnlich qualifizierte Person ersetzt werden, um Gefährdungen

z Ziehen Sie das Anschlusskabel

– vor jeder Reinigung und Pflege

– nach jedem Gebrauch

z Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, daß

Ihre Stromversorgung über einen FI-Schalter abgesichert ist!

z Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der

Batterie ab, bevor Sie ein Schnellladegerät anschließen!

z Vergleichen Sie die Spannungsangabe auf dem Typenschild

mit der vorhandenen Energieversorgung.

_P24_P28_S25_DC-AC.book Seite 15 Dienstag, 21. April 2009 2:40 14Sicherheitshinweise P24 DC/AC, P28 DC/AC, S25 DC/AC

1.2 Sicherheit beim Betrieb des Gerätes

z Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und

Stecker trocken sind.

z Stellen Sie das Gerät nicht in der Nähe von offenen Flammen

oder anderen Wärmequellen (Heizung, starke Sonneneinstrah-

lung, Gasöfen usw.) ab.

z Achtung Überhitzungsgefahr!

Achten Sie stets darauf, dass beim Betrieb entstehende Wärme

ausreichend abgeführt werden kann. Sorgen Sie dafür, dass

das Gerät in ausreichendem Abstand zu Wänden oder Gegen-

ständen steht, sodass die Luft zirkulieren kann.

z Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

z Tauchen Sie das Gerät nie in Wasser.

z Schützen Sie das Gerät und die Kabel vor Hitze und Nässe.

z Ein paar Wassertropfen können sich im Inneren des Kühl-

gerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist

normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kon-

densiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühl-

gerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen

z Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies

gilt vor allem beim Betrieb am Wechselstromnetz: Lebens-

z Der Hersteller haftet nicht für Schäden, die durch nicht

bestimmungsgemäßen Gebrauch oder falsche Bedienung

_P24_P28_S25_DC-AC.book Seite 16 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Bestimmungsgemäßer Gebrauch

2 Bestimmungsgemäßer Gebrauch

Das Kühlgerät eignet sich zum Kühlen von Lebensmitteln.

Wenn Ihr Gerät mit der Zusatzausstattung „Wärmen“ versehen ist, lassen

sich Lebensmittel auch wärmen bzw. warmhalten. Mit einem Schalter

kann zwischen dem Heizbetrieb und dem Kühlbetrieb gewechselt werden.

Das Gerät ist für den Betrieb an einer 12-V-DC-Bordnetzsteckdose eines

Autos (Zigarettenanzünder), Boots oder Wohnmobils sowie an einem

220–240-V-Wechselstromnetz ausgelegt.

Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem

Regen ausgesetzt werden.

Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die

Kühlleistung des Gerätes den Anforderungen der jeweiligen Arz-

neimittel entspricht.

Bei Geräte-Ausführungen mit der Zusatzausstattung „Isolierdeckel“

Abb. 1 A, Seite 3 1 Kühlgerät

Abb. 2 1, Seite 4 1 Anschlusskabel für 12-V-DC-Anschluss

Abb. 2 2, Seite 4 1 Anschlusskabel für 220–240-V-AC-Anschluss

Abb. 1 B, Seite 3 1 Isolierdeckel

_P24_P28_S25_DC-AC.book Seite 17 Dienstag, 21. April 2009 2:40 14Technische Beschreibung P24 DC/AC, P28 DC/AC, S25 DC/AC

4 Technische Beschreibung

Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max.

unter Umgebungstemperatur abkühlen bzw. kühl halten.

Die Kühlung ist eine verschleiß- und FCKW-freie Peltierkühlung mit Wärme-

abfuhr durch einen Lüfter.

Zusätzliche Taschen außen dienen als weitere Staumöglichkeit. Beachten

Sie, dass hierin aufbewahrte Gegenstände nicht gekühlt werden.

4.1 Mögliche Zusatzausstattung

Dieses Gerät ist in verschiedenen Ausführungen erhältlich. Die von Ihnen

erworbene Ausführung kann daher folgende Zusatzausstattungen haben:

Der Inhalt Ihrer Kühlbox kann auf max. 65 °C erwärmt bzw. warm

Isolierdeckel als Transportalternative zum Aggregatdeckel (nicht zur

_P24_P28_S25_DC-AC.book Seite 18 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Technische Beschreibung

4.2 Gerätebeschreibung

2 Belüftungsschlitze

(Nur bei Geräte-Ausführungen mit Zusatzausstattung

2 Belüftungsschlitze

(Nur bei Geräte-Ausführungen mit Zusatzausstattung

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es

aus hygienischen Gründen innen und außen mit einem feuchten

Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf

5.1 Tipps zum Energiesparen

z Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten

z Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl

z Öffnen Sie das Kühlgerät nicht häufiger als nötig!

z Lassen Sie den Deckel nicht länger offen stehen als nötig!

z Reinigen Sie regelmäßig die Deckeldichtung.

5.2 Kühlbox verwenden

S25: Heben Sie Kühlbox nur mit Hilfe des Griffs und nicht mit dem

Schultergurt an. Kippgefahr!

Der Deckel der Kühlbox muss beim Be- und Entladen immer mit

der Arretierung gesichert werden (Abb. 3, Seite 4). Wird der

Deckel ohne Sicherung komplett geöffnet, so kann die Box um-

Wenn der Griff nach hinten umgelegt ist oder die Kühlbox getragen

wird, ist der Deckel verschlossen. Sie können den Deckel nur öff-

nen, wenn der Griff nach vorne umgelegt ist.

Wie jedes Kühlgerät muss Ihre Kühlbox einwandfrei belüftet sein,

damit die entzogene Wärme abgeführt werden kann, andernfalls ist

eine ordnungsgemäße Funktion nicht gewährleistet.

➤ Stellen Sie die Kühlbox auf eine feste Unterlage.

_P24_P28_S25_DC-AC.book Seite 20 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Bedienung

➤ Schließen Sie das 12-V-Anschlusskabel (Abb. 2 1, Seite 4) an den

Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an.

➤ Stecken Sie das 220–240-V-Anschlusskabel (Abb. 2 2, Seite 4) in die

Wechselspannungs-Buchse und schließen Sie es an das 220–240-V-

Wechselstromnetz an.

➤ Nur bei Geräte-Ausführungen mit Zusatzausstattung „Wärmen“:

Schieben Sie den Schalter (Abb. 4 3, Seite 4) am Bedienpanel in die

Position „COLD“ (Kühlen) oder auf „HOT“ (Wärmen), um die Kühlbox

Verschließen Sie die Box fest, indem Sie den Deckel wieder zu-

✓ Die Betriebsanzeigen auf dem Bedienpanel zeigen Ihnen den Betriebs-

✓ Die Kühlbox startet mit dem Kühlen bzw. Aufwärmen des Innenraums.

Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der

Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw.

erwärmt werden dürfen.

➤ Wenn Sie die Kühlbox außer Betrieb nehmen,

– bringen Sie den Schalter (Abb. 4 3, Seite 4) in die Position „OFF“

(nur Zusatzausstattung „Wärmen“),

– ziehen Sie das Anschlusskabel ab.

Betriebsanzeige Betriebsmodus

grün (Abb. 4 1, Seite 4) Kühlen

rot (Abb. 4 2, Seite 4) Wärmen

_P24_P28_S25_DC-AC.book Seite 21 Dienstag, 21. April 2009 2:40 14Reinigung und Pflege P24 DC/AC, P28 DC/AC, S25 DC/AC

(nur für Geräte-Ausführungen mit Zusatzausstattung „Isolier-

Sie können als Transportalternative zum Aggregatdeckel einen Isolierdeckel

➤ Legen Sie den Griff der Kühlbox nach vorne um.

➤ Öffnen Sie den Deckel, bis er senkrecht steht und nehmen Sie ihn nach

➤ Setzen Sie den Deckel mit den Führungsnasen in die Schlitze der Kühl-

Bitte beachten Sie: Der Deckel eignet sich nur zum Kühlhalten und

nicht zum aktiven Kühlen.

5.4 An Zigarettenanzünder anschließen

Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs

anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten

müssen, damit das Gerät mit Strom versorgt wird.

6 Reinigung und Pflege

Ziehen Sie vor jedem Reinigen der Kühlbox das Anschlusskabel

aus der Steckdose oder dem Zigarettenanzünder.

Reinigen Sie die Kühlbox niemals unter fließendem Wasser oder

Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel

oder harten Gegenstände, da diese die Kühlbox beschädigen

➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten

_P24_P28_S25_DC-AC.book Seite 22 Dienstag, 21. April 2009 2:40 14P24 DC/AC, P28 DC/AC, S25 DC/AC Störungsbeseitigung

7 Störungsbeseitigung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

M Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren

Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-

händler über die zutreffenden Entsorgungsvorschriften.

Störung Mögliche Ursache Lösungsvorschlag

Ihre Box funktioniert nicht

(Stecker ist eingesteckt,

LED (Zusatzausstattung)

An der 12-Volt-Steck-

liegt keine Spannung

In den meisten Fahrzeugen muss der

Zündschalter eingeschaltet sein, damit

der Zigarettenanzünder Spannung hat.

Steckdose führt keine

Versuchen Sie es an einer anderen

Die Box kühlt nicht (Stecker

ist eingesteckt, LED

Zusatzausstattung) leuch-

Der Innenlüfter oder

Die Reparatur kann nur von einem

zugelassenen Kundendienstbetrieb

durchgeführt werden.

(Stecker ist eingesteckt,

LED (Abb. 4 2, Seite 4,

Zusatzausstattung) leuch-

Der Innenlüfter oder

Die Reparatur kann nur von einem

zugelassenen Kundendienstbetrieb

durchgeführt werden.

Betrieb an der 12-V-Steck-

dose (Zigarettenanzünder):

Die Zündung ist eingeschal-

tet, und die Box funktioniert

Ziehen Sie den Stecker aus

der Steckdose und nehmen

Sie folgende Prüfungen vor.

ist verschmutzt. Das

hat einen schlechten

elektrischen Kontakt

Wenn Ihr Kühlboxstecker in der Ziga-

rettenanzünderfassung sehr warm

wird, muss entweder die Fassung

gereinigt werden, oder der Stecker ist

möglicherweise nicht richtig zusam-

Tauschen Sie die Sicherung (5 A) des

12-V-Steckers (Abb. 5 1, Seite 4)

Tauschen Sie die Fahrzeug-Sicherung

der 12-V-Steckdose (üblicherweise

15 A) aus (Beachten Sie dazu die

Betriebsanweisungen zu Ihrem KFZ). _P24_P28_S25_DC-AC.book Seite 23 Dienstag, 21. April 2009 2:40 14Technische Daten P24 DC/AC, P28 DC/AC, S25 DC/AC

Ausführungen, dem technischen Fortschritt dienende Änderungen und

Liefermöglichkeiten vorbehalten.

P24 DC/AC P24 DC/AC Premium

41 W Leistungsaufnahme

41 W Kühlleistung: max. 20 °C max. 18 °C max. 18 °C

unter Umgebungstemperatur

Driftsindikator Driftsmodus

_P24_P28_S25_DC-AC.book Seite 104 Dienstag, 21. April 2009 2:40 14
