BEDIENUNGSANLEITUNG CDI 5015 E10 CANDY

Tiefe bei geöffneter Tür

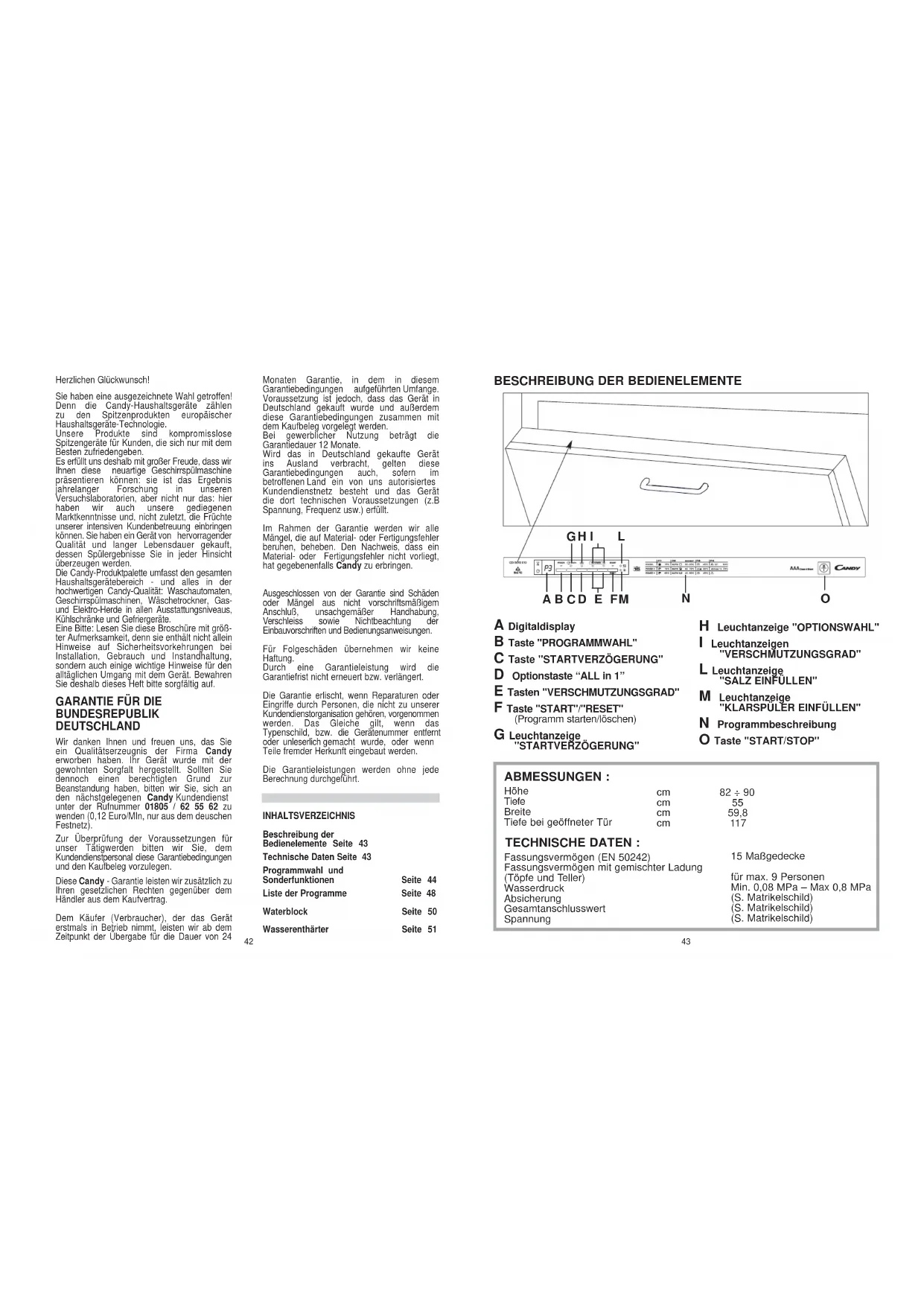

BESCHREIBUNG DER BEDIENELEMENTE TECHNISCHE DATEN :

(Programm starten/löschen)

H Leuchtanzeige "OPTIONSWAHL"

N Programmbeschreibung

O Taste "START/STOP"

Herzlichen Glückwunsch!

Sie haben eine ausgezeichnete Wahl getroffen!

Denn die Candy-Haushaltsgeräte zählen

zu den Spitzenprodukten europäischer

Haushaltsgeräte-Technologie.

Unsere Produkte sind kompromisslose

Spitzengeräte für Kunden, die sich nur mit dem

Besten zufriedengeben.

Es erfüllt uns deshalb mit großer Freude, dass wir

Ihnen diese neuartige Geschirrspülmaschine

präsentieren können: sie ist das Ergebnis

jahrelanger Forschung in unseren

Versuchslaboratorien, aber nicht nur das: hier

haben wir auch unsere gediegenen

Marktkenntnisse und, nicht zuletzt, die Früchte

unserer intensiven Kundenbetreuung einbringen

können. Sie haben ein Gerät von hervorragender

Qualität und langer Lebensdauer gekauft,

dessen Spülergebnisse Sie in jeder Hinsicht

Die Candy-Produktpalette umfasst den gesamten

Haushaltsgerätebereich - und alles in der

hochwertigen Candy-Qualität: Waschautomaten,

Geschirrspülmaschinen, Wäschetrockner, Gas-

und Elektro-Herde in allen Ausstattungsniveaus,

Kühlschränke und Gefriergeräte.

Eine Bitte: Lesen Sie diese Broschüre mit größ-

ter Aufmerksamkeit, denn sie enthält nicht allein

Hinweise auf Sicherheitsvorkehrungen bei

Installation, Gebrauch und Instandhaltung,

sondern auch einige wichtige Hinweise für den

alltäglichen Umgang mit dem Gerät. Bewahren

Sie deshalb dieses Heft bitte sorgfältig auf.

GARANTIE FÜR DIE BUNDESREPUBLIK DEUTSCHLAND Wir danken Ihnen und freuen uns, das Sie

ein Qualitätserzeugnis der Firma Candy

erworben haben. Ihr Gerät wurde mit der

gewohnten Sorgfalt hergestellt. Sollten Sie

dennoch einen berechtigten Grund zur

Beanstandung haben, bitten wir Sie, sich an

den nächstgelegenen Candy Kundendienst

unter der Rufnummer 01805 / 62 55 62 zu

wenden (0,12 Euro/MIn, nur aus dem deuschen

Zur Überprüfung der Voraussetzungen für

unser Tätigwerden bitten wir Sie, dem

Kundendienstpersonal diese Garantiebedingungen

und den Kaufbeleg vorzulegen.

Diese Candy - Garantie leisten wir zusätzlich zu

Ihren gesetzlichen Rechten gegenüber dem

Händler aus dem Kaufvertrag.

Dem Käufer (Verbraucher), der das Gerät

erstmals in Betrieb nimmt, leisten wir ab dem

Zeitpunkt der Übergabe für die Dauer von 24

Monaten Garantie, in dem in diesem

Garantiebedingungen aufgeführten Umfange.

Voraussetzung ist jedoch, dass das Gerät in

Deutschland gekauft wurde und außerdem

diese Garantiebedingungen zusammen mit

dem Kaufbeleg vorgelegt werden.

Bei gewerblicher Nutzung beträgt die

Garantiedauer 12 Monate.

Wird das in Deutschland gekaufte Gerät

ins Ausland verbracht, gelten diese

Garantiebedingungen auch, sofern im

betroffenen Land ein von uns autorisiertes

Kundendienstnetz besteht und das Gerät

die dort technischen Voraussetzungen (z.B Spannung, Frequenz usw.) erfüllt.

Im Rahmen der Garantie werden wir alle

Mängel, die auf Material- oder Fertigungsfehler

beruhen, beheben. Den Nachweis, dass ein

Material- oder Fertigungsfehler nicht vorliegt,

hat gegebenenfalls Candy zu erbringen.

Ausgeschlossen von der Garantie sind Schäden

oder Mängel aus nicht vorschriftsmäßigem

Anschluß, unsachgemäßer Handhabung,

Verschleiss sowie Nichtbeachtung der

Einbauvorschriften und Bedienungsanweisungen.

Für Folgeschäden übernehmen wir keine

Durch eine Garantieleistung wird die

Garantiefrist nicht erneuert bzw. verlängert.

Die Garantie erlischt, wenn Reparaturen oder

Eingriffe durch Personen, die nicht zu unserer

Kundendienstorganisation gehören, vorgenommen

werden. Das Gleiche gilt, wenn das

Typenschild, bzw. die Gerätenummer entfernt

oder unleserlich gemacht wurde, oder wenn

Teile fremder Herkunft eingebaut werden.

Die Garantieleistungen werden ohne jede

Berechnung durchgeführt.

INHALTSVERZEICHNIS Beschreibung der

Bedienelemente Seite 43

Technische Daten Seite 43

Sonderfunktionen Seite 44

Liste der Programme Seite 48

Wasserenthärter Seite 51

Fassungsvermögen (EN 50242)

Fassungsvermögen mit gemischter Ladung

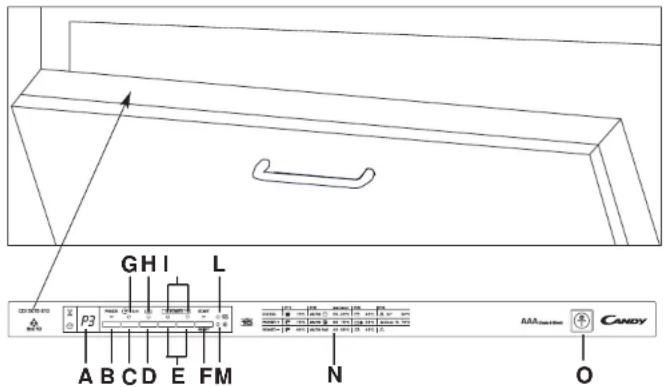

ABCD E FM N O LGH I44

PROGRAMMWAHL UND SONDERFUNKTIONEN WICHTIG Der Geschirrspüler verfügt über zwei

sehr nützliche Funktionen:

- das "empfohlene" Programm, das

werksseitig voreingestellt ist und

ideal für den täglichen Gebrauch bei

voller Beladung ist, um die

Einstellung des richtigen Programms

schneller und leichter zu machen;

- die Funktion, mit der das zuletzt

benutzte Programm gespeichert und

wieder vorgeschlagen wird. So müssen

Sie, sofern Sie immer das gleiche

Programm nutzen, es nicht immer

wieder von neuem programmieren

und sparen dadurch Zeit.

Tasten "VERSCHMUTZUNGSGRAD"

Durch diese Tasten können Sie die

Intensität des Spülgangs an den

Verschmutzungsgrad des Geschirrs

anpassen. Dementsprechend werden die

Dauer des Spülprogramms und die

Temperatur verändert.

Durch Drücken der taste + erhöht sich die

Intensität des Spülgangs, durch Drücken

der Taste –, dagegen, wird die Intensität

verringert. Dadurch reduziert sich auch die

Programmdauer in empfindlichem Maße.

Die Kombination dieser Tasten mit den 4

vorhandenen Programmen ergibt 8

zusätzliche Spülprogramme.

WICHTIG Beim Einschalten des Gerätes wird

der zuletzt gewählte

Verschmutzungsgrad angezeigt.

■ Öffnen Sie die Tür und ordnen Sie das

■ Drücken Sie die Taste "START/STOP" .

Im Display erscheint das "empfohlene"

Programm, bzw. das zuletzt eingestellte

■ Falls Sie ein anderes Programm wählen

möchten, drücken Sie die Taste

"PROGRAMMWAHL" ("PROGR.").

■ Wählen Sie ggf. den

"VERSCHMUTZUNGSGRAD" durch

Drücken der entsprechenden Taste.

■ Falls erwünscht, drücken Sie die

Optionstaste (die entsprechende

Leuchtanzeige wird aufleuchten).

Die Option kann innerhalb einer

Minute nach Programmstart aktiviert

oder deaktiviert werden.

■ Drücken Sie auf die Taste "START".

Die Programmdauer wird auf dem

Display angezeigt. Dabei blinken

abwechselnd die Stunden und die Minuten

[z.B.: 1 h (1 Stunde) / 25 (25 Minuten)].

■ Schließen Sie die Tür. Das Programm

startet automatisch nach einem

Innerhalb EINER Minute nach dem

Programmstart können Sie ein anderes

Spülprogramm wählen, indem Sie

einfach die Taste "PROGRAMMWAHL"

drücken (es ist auch möglich, die

Einstellung des VERSCHMUTZUNGSGRADES

Der Geschirrspüler ist mit einem

Trübungssensor ausgestattet, der während der

Automatik-Programme (s. Programmlegende)

das Wasser permanent prüft und

die Waschparameter an die tatsächliche

Verschmutzung des Geschirrs

anpasst. Dadurch sind optimale

Waschergebnisse bei idealen Wasser- und

Energieverbrauchswerten garantiert.

Bei den "IMPULS-" Progammen kommt ein

impulsartiger Spülbetrieb zum Einsatz,

durch den der Verbrauch und die

Geräuschentwicklung minimiert und die

Spülleistung verbessert werden.

WICHTIG Die "intermittierende" Funktion der

Umwälzpumpe ist KEIN Zeichen für eine

Fehlfunktion, sondern ist die besondere

Eigenschaft der impulsbetriebenen

Spültechnik und weist somit auf eine

völlig korrekte Durchführung des

Programm unterbrechen

Wir empfehlen, die Tür während des

Programmablaufs, besonders in der zentralen

Waschphase und beim letzten warmen

Spülgang, nicht zu öffnen. Sollte das Gerät

nach Programmstart jedoch geöffnet werden

(z.B., um Geschirr hinzuzufügen), wird das

Programm automatisch unterbrochen und im

Display blinkt die noch verbleibende

Beim Schließen der Tür, und ohne

irgendeine Taste drücken zu müssen,

läuft das Programm weiter ab dem Punkt, an

dem es unterbrochen wurde.

Wenn die Tür während der laufenden

Trocknungsphase geöffnet wird,

ertönt ein akustisches Warnsignal.

Laufendes Programm ändern

Möchten Sie das laufende Programm

löschen oder ändern, gehen Sie wie folgt vor:

■ Öffnen Sie die Tür.

■ Halten Sie die Taste "RESET"

mindestens fünf Sekunden gedrückt

(das laufende Programm wird gelöscht).

■ Im Display erscheint das "empfohlene"

■ Jetzt können Sie ein neues Programm

Bevor Sie ein neues Programm

starten, versichern Sie sich, dass das

Spülmittel nicht bereits eingespült

wurde und füllen ggf. neues

Bei einem eventuellen Stromausfall

behält der Geschirrspüler das laufende

Programm gespeichert und fängt dann

wieder dort an zu arbeiten, wo es

unterbrochen wurde, sobald der Strom

Ein akustisches Signal ertönt drei Mal für

jeweils fünf Sekunden im 30 Sekunden-Takt

(falls nicht ausgestellt).

Sie können nun das saubere Geschirr

aus dem Gerät entnehmen und das Gerät

durch Drücken der Taste "START/STOP"

ausschalten, oder Geschirr einräumen und

ein neues Spülprogramm einstellen.

Diese Option ermöglicht die optimale

Ausnutzung von kombinierten Spülmitteln

"ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw).

Durch Drücken dieser Taste wird das

eingestellte Programm so verändert, dass

das verwendete Kombispülmittel beste

Ergebnisse liefern kann (gleichzeitig

werden die Klarspüler- und

Salzfüllanzeigen unterdrückt).

Einmal eingestellt, bleibt die Option

auch für die nachfolgenden

Programme aktiv (die entsprechende

Leuchtanzeige bleibt an). Um sie

zu deaktivieren (Leuchtanzeige

ausgeschaltet), muss die Taste wieder

WICHTIG Wenn diese Option eingestellt ist,

dauert das RAPID-Programm ca. 10

Taste "STARTVERZÖGERUNG"

Die Startzeit des gewählten

Reinigungsprogramms kann zwischen

1-23 Stunden verzögert werden.

Hierzu gehen Sie bitte wie folgt vor:

■ Drücken Sie die Taste

"STARTVERZÖGERUNG" (Im Display

erscheint die Anzeige "00").

■ Mit jedem weiteren Drücken der Taste

wird die Startzeit um eine Stunde

nach hinten hinaus verzögert (bis zu

23 Stunden). Die Leuchtanzeige

"STARTVERZÖGERUNG" leuchtet auf.

■ Um den Countdown zu starten, muss

dann nur noch die Taste "START"

gedrückt werden (die Leuchtanzeige

"STARTVERZÖGERUNG" fängt an zu

blinken). Wenn die Zeit abgelaufen ist,

startet das gewählte Programm (die

Leuchtanzeige "STARTVERZÖGERUNG"

Wenn Sie das eingestellte Programm

einsehen möchten, drücken Sie auf die

Taste "PROGRAMMWAHL".

Um die Startzeitvorwahl auszuschalten,

gehen Sie wie folgt vor:

■ Halten Sie die Taste "RESET" mindestens

fünf Sekunden gedrückt.

■ Die Startzeitvorwahl und das gewählte

Programm werden gelöscht.

Im Display erscheint das "empfohlene"

■ Um ein Programm erneut auszuwählen

gehen Sie bitte vor, wie im Teil

"PROGRAMM EINSTELLEN" beschrieben.

Akustisches Signal für

PROGRAMMENDE ausschalten

Um das akustische Signal am

Programmende auszuschalten, gehen Sie

WICHTIG Die Einstellungsprozedur muss IMMER

bei ausgeschaltetem Gerät eingeleitet

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig

das Gerät mit der Taste "START/STOP"

ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL"

weiterhin für mindestens 15 Sekunden

gedrückt. Während dieser Zeit werden

Sie 2 akustische Signale hören.

3. Lassen Sie die Taste wieder los, sobald

das zweite akustische Signal ertönt.

Das Display zeigt "b1" an, d.h. der

Endsummer ist aktiv.

4. Drücken Sie erneut die gleiche Taste. Im

Display erscheint "b0", d.h. der

Endsummer ist ausgeschaltet.

5. Schalten Sie den Geschirrspüler durch

Drücken der Taste "START/STOP" aus,

um Ihre Einstellung zu speichern.

Um den Endsummer wieder zu aktivieren,

wiederholen Sie den Vorgang.

Um ein ungewolltes Auslösen dieses

Sicherheitsventils zu verhindern,

sollte der Geschirrspüler während

seines Betriebs nicht bewegt oder

Falls Sie einmal das Gerät verrücken

müssen, achten Sie darauf, dass es

außer Betrieb ist und in der

Bodenwanne kein Wasser steht.

AUTOMATISCHE FEHLERMELDUNGEN Gerät ausschalten, Zulaufschlauch

öffnen und Zyklus erneut starten.

Bitte Ablaufschlauch auf evtl. Knicke

kontrollieren und Siphon auf

Verstopfungen prüfen.

Sollte das Problem weiter bestehen,

bitte Kundendienst kontaktieren.

Bitte Ablaufschlauch auf evtl. Knicke

kontrollieren und Siphon auf

Verstopfungen prüfen.

Sollte das Problem weiter bestehen,

bitte Kundendienst kontaktieren.

Kundendienst kontaktieren.

Filter reinigen. Sollte das Problem

weiter bestehen, bitte Kundendienst

FEHLER URSACHE LÖSUNG Anzeige E2 erscheint im Display

und das akustische Signal

E3 erscheint im Display

und das akustische Signal

E4 erscheint im Display

und das akustische Signal

EL erscheint im Display und das

E8 oder Ei erscheint

im Display und das akustische

Kein Wasser (Zulaufschlauch

Wasser kann nicht abgepumpt

Elektronische Kontrolleinheit defekt.

Das Heizelement arbeitet nicht oder

die Filtereinheit ist blockiert.

Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display.4948

LISTE DER PROGRAMME Spülen mit VorspülgangFür alle Programme mit Vorspülgang wird empfohlen, eine zusätzliche Spülmittelmenge (max.10 Gramm) direkt in den Geschirrspüler zu geben. 140

/ ( ) = DIE "AUTO" PROGRAMME ARBEITEN DANK DES TRÜBUNGSSENSORS, DER DIEREINIGUNGSPARAMETER STÄNDIG ANPASST, UNTER OPTIMALEN BEDINGUNGEN. ••

= "IMPULS-" Programmen = "AUTO" Programmen

Hygiene 75°C INTENSIV 75°C Schnell und Kräftig

A Klasse 70°C RAPID 32' 50°C Vorspülen Für alle Töpfe und stark verschmutztesGeschirr. Nur für normal verschmutzte Töpfe und

Geschirrteile, die sofort nach der Mahlzeit gespült

werden (Max. 8 Gedecke).

Schnellprogramm, das direkt nach der Mahlzeit

erfolgen kann. Geeignet für das Spülen von 4 bis 6

Für den Abwasch von empfindlichem Geschirr, Geschirr

mit Dekoren, sowie Gläsern und Kristallgefäßen. Auch zu

empfehlen für nur leicht verschmutztes Geschirr des

täglichen Gebrauchs. Für Töpfe nicht geeignet.

Kurzer Vorspülgang, für Gedecke, die nach dem

Frühstück oder Mittagessen in der Maschine

bleiben, und erst später gespült werden sollen. (“EMPFOHLENES” PROGRAMM)Für normal verschmutzte Töpfe undGeschirr. Für normal verschmutzte Töpfe und Geschirr bei

Verwendung von Spülmittel mit Enzymen.

Das Programm entspricht den Normen EN 50242. Programm mit antibakterieller Wirkung, geeignetzum hygienischen Spülen von Geschirr (auchbesonders verkrustet), Fläschchen usw.Geeignet zum schnellen Spülen von starkverschmutztem Geschirr.Zum Spülen des täglichen Geschirrs. ZweiKlarspülgänge garantieren ein hohes Maß anHygiene und Sauberkeit.Schneller Spülgang für normal verschmutztesGeschirr, geeignet für häufiges Spülen undnormale Beladung.Programm bei mittlerer Temperatur zum Reinigenvon normal verschmutztem Geschirr und Töpfeunter Verwendung von Spülmitteln mit Enzymen. Arbeitsgänge Durchschnit-

Zusatzfunktionen Reinigungsmittel fürVorspülprogramm Spülmittel Filter-und Arbeits-plattenreinigungKontrolle desKlarspülervorratsKontrolle desSalzvorratsVorspülen (warm)Vorspülen (kalt)HauptspülgangErstes KaltspülenZweites KaltspülenNachspülen (warm) mit KlarspülerKaltwasseranschluss (15°C)*(Toleranz ±10%)Taste"STARTVERZÖGERUNG" Taste "ALL in 1"Programmabläufe50

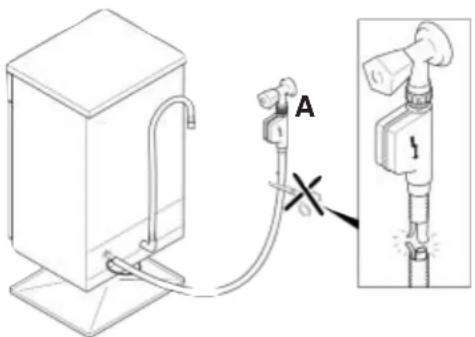

A Das Waterblock-System verhindert einen Wasseraustritt selbst im Störfall und erhöht

durch den Schutz vor Wasserschäden die Sicherheit des Spülmaschinenbetriebs.

Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des

Geräts und einem Sicherheitsventil am Wasserabsperrhahn. Im Falle eines

störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des

Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr funktionsfähige

Sicherheitsventil in Funktion und schließt augenblicklich die Wasserzufuhr.

Damit die Sicherheitsvorrichtung einwandfrei funktionieren kann, muß der Schlauch

mit dem Kâstchen “A” wie in der Abb. 1 angeschlossen werden. Der Zulaufschlauch

darf nicht durchgeschnitten werden, da er Teile unter Spannung enthâlt. Wenn das

Kästchen beschädigt werden sollte, ist der Stecker unverzüglich von dem

Stromversorgungsnetz zu trennen.

Sollte die Länge des Schlauches für den korrekten Anschuß nicht ausreichen, muß

dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden

Sie sich bitte hierfür an Ihren Werkskundendienst.

Ihr Geschirrspüler ist mit einer Sicherheitsvorrichtung (Überlaufschutz) ausgestattet.

Falls das Wasser aufgrund einer Störung über das Normalniveau steigen sollte, wird

die Wasserzufuhr automatisch blockiert und/oder das Wasser abgepumpt.

Der Enthärter ist werksseitig auf der

Stufe 4 eingestellt (d4) und damit den

Bedürfnissen der meisten Haushalte

Regulieren Sie den Wasserenthärter je

nach Härtestufe Ihres Wassers wie folgt:

WICHTIG Die Einstellungsprozedur muss IMMER

bei ausgeschaltetem Gerät eingeleitet

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig

das Gerät mit der Taste "START/STOP"

ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL"

weiterhin für mindestens 5 Sekunden

gedrückt und lassen Sie sie erst dann

wieder los, wenn Sie ein akustisches

Signal hören. Das Display zeigt den

eingestellten Enthärtergrad an.

3. Drücken Sie wieder die gleiche Taste,

um den gewünschten Enthärtergrad ein-

zustellen. Bei jedem Drücken erhöht

sich die Enthärterstufe um einen Zähler,

wobei nach der Einstellung "d7" wieder

"d0" angezeigt wird.

4. Schalten Sie den Geschirrspüler durch

Drücken der Taste "START/STOP" aus,

um Ihre Einstellung zu speichern.

Falls die Einstellung aus

irgendwelchem Grund nicht abge-

schlossen werden sollte, ist das

Gerät mit der Taste "START/STOP"

auszuschalten und die Prozedur von

Anfang an (ab Punkt 1) zu wiederholen.

WASSERENTHÄRTER Das Wasser enthält kalkhaltige Salze und

Mineralien in je nach Wohngebieten

unterschiedlich hoher Menge. Diese

Substanzen setzen sich auf dem Geschirr

ab und hinterlassen Flecken und weißliche

Je höher der Anteil dieser

Salzverbindungen im Wasser ist, desto

höher ist der Härtegrad des Wassers.

Ihr Gerät ist mit einer

Wasserenthärtungsanlage ausgestattet,

die unter Einsatz spezieller regenerierender

Spülmaschinensalze “weiches”, d.h. kalk-

freies Wasser für jeden Spülgang liefert.

Auskunft über die Wasserhärte Ihres

Wohngebietes erhalten Sie jederzeit bei

Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am

Der Enthärter kann das Wasser in 8 Stufen

bis zu 90°fH (französische Härtegrade)

bzw. 50°dH (deutsche Härtegrade) aufbe-

In der nachfolgenden Tabelle finden Sie die

entsprechenden Einstellungen je nach

d7 WasserhärteEinstellung des EnthärtersVerwendung von regen.Salzen Taste

D "ALL in 1"-funktionsknappen

Avstängningssystemets funktion

en compromettre les caractéristiques essentielles.

Wir schileßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und

technische Weiterentwicklungen im Detail vorbehalten.

Fabrikanten fralægger sig ethvert ansvar for evt. trykfejl i nærværende instruktions bog.
