BEDIENUNGSANLEITUNG CIP 3D9E0B CANDY

Bedienungsanleitung Geschirrspüler

Vielen Dank für den Kauf eines Candy-Produkts.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten. Bewahren Sie diese Bedienungsanleitung an einem geeigneten Ort auf, damit Sie für den sicheren und ordnungsgemäßen Gebrauch des Geräts immer darin nachschlagen können. Wenn Sie das Gerät verkaufen, verschenken oder bei einem Umzug zurücklassen, geben Sie auch diese Bedienungsanleitung weiter, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Sicherheit- und Warnhinweise....49

Installationsanleitung....52

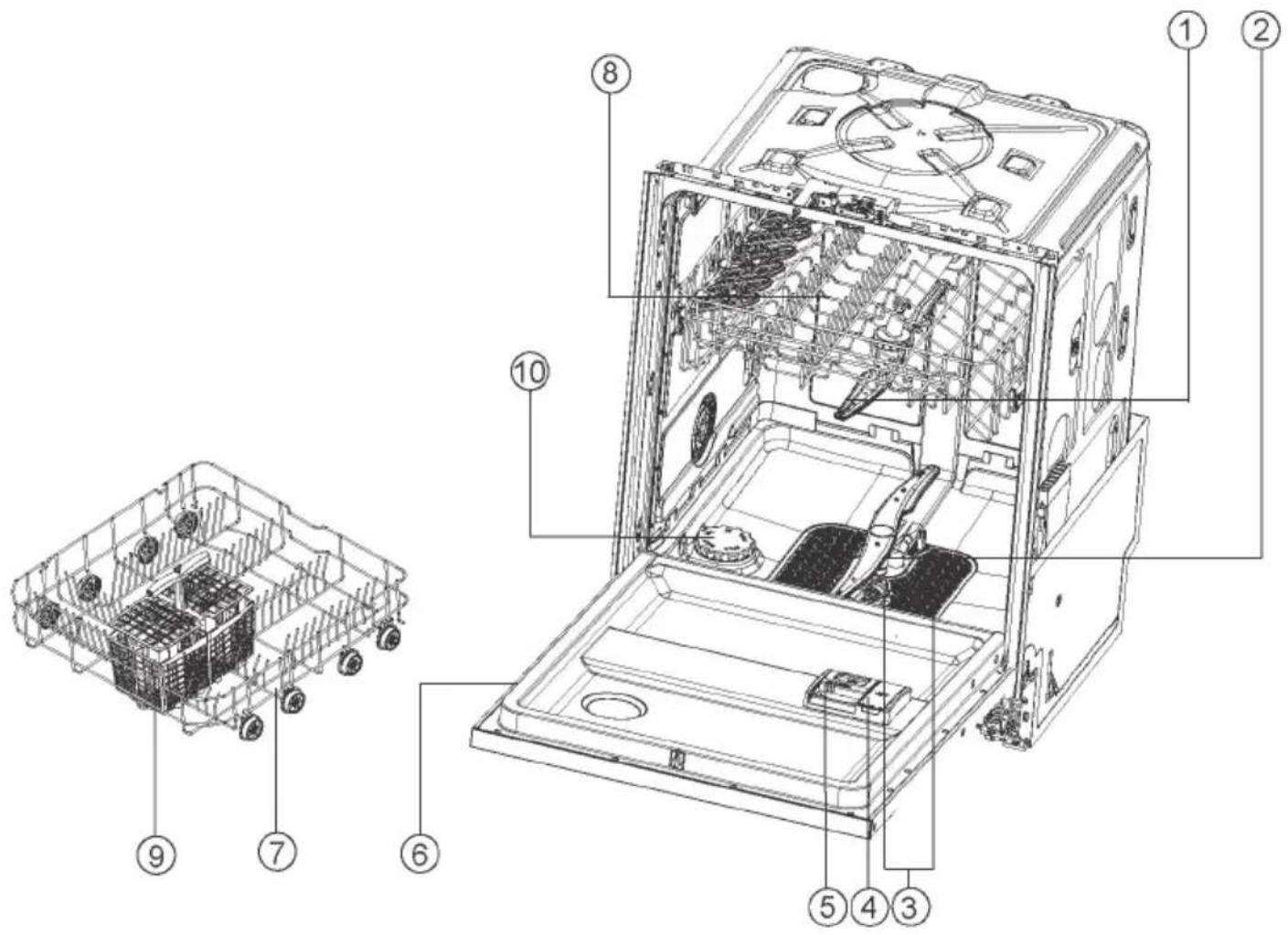

Beschreibung des Produkts....68

Überblick über die Programme....70

Wasserenthärtungssystem 72

Verwenden von Klarspüler 74

Utensilien....75

Einräumen von Geschirr....76

Einfüllen von Spülmittel 78

Vor dem erstmaligen Gebrauch....79

Täglicher Gebrauch 81

Pflege und Reinigung 83

Fehlerbehebung 87

Empfohlene Belastung 91

Technische Daten 92

WARNUNG

Stromschlaggefahr

Entfernen Sie vor der Installation des Geschirrspülers die Haussicherung oder öffnen Sie den Schutzschalter. Dieses Gerät muss geerdet werden. Im Falle einer Störung oder eines Ausfalls verringert die Erdung die Gefahr eines Stromschlags, da sie dem elektrischen Strom den Weg des geringsten Widerstands bietet. Dieses Gerät ist mit einem Kabel ausgestattet, das einen Erdungsleiter und einen Erdungsstecker hat. Der Stecker muss in eine passende Steckdose gesteckt werden, die gemäß aller vor Ort geltenden Vorschriften und Verordnungen installiert und geerdet wurde.

WARNUNG – Unsachgemäßer Anschluss des Geräteschutzleiters kann zu Stromschlaggefahr führen. Wenden Sie sich an einen qualifizierten Elektriker oder Servicemitarbeiter, wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist. Tauschen Sie niemals den mit dem Gerät gelieferten Netzstecker aus – falls er nicht in die Steckdose passt, lassen Sie von einem qualifizierten Elektriker eine ordnungsgemäße Steckdose installieren. Verwenden Sie kein Verlängerungskabel, keine Adapterstecker und keine Mehrfachsteckdosen.

Andernfalls besteht Stromschlag- oder sogar Lebensgefahr.

WARNUNG

Schnittgefahr

Seien Sie vorsichtig – die Platten haben scharfe Kanten.

Unachtsamkeit kann zu Verletzungen oder Schnittwunden führen.

WARNUNG

Beachten Sie bei der Verwendung Ihrer Geschirrspülmaschine die folgenden grundlegenden Vorsichtsmaßnahmen:

• Lesen Sie alle Anweisungen, bevor Sie den Geschirrspüler benutzen.
• Die Informationen in dieser Anleitung müssen befolgt werden, um das Brand- bzw. Explosionsrisiko zu minimieren und Sachschäden oder Verletzungen, womöglich sogar mit Todesfolge, zu verhindern.
• Verwenden Sie die Geschirrspülmaschine nur für die in dieser Bedienungsanleitung beschriebenen bestimmungsgemäßen Funktion.

• Dieses Gerät ist für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z. B.:

• in Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;

• in Ferienhäusern;
• von Gästen in Hotels, Motels und anderen Wohneinrichtungen;

• in Bed and Breakfasts, Pensionen oder sonstigen Unterbringungen.

• Verwenden Sie nur Spülmittel oder Klarspüler, die für Haushaltsgeschirrspüler geeignet sind, und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

• Stellen Sie sicher, dass das Spülmittelfach nach Abschluss jedes Spülprogramms leer ist.
• Beim Beladen des Geschirrs platzieren Sie scharfe Gegenstände so, dass sie den Geschirrspüler nicht beschädigen. Setzen Sie scharfe Messer mit dem Griff nach oben ein, um das Risiko von Schnittverletzungen zu verringern.
• Berühren Sie die Filterplatte (die Metallscheibe im Boden der Geschirrspülmaschine) nicht während oder unmittelbar nach dem Gebrauch, da sie von der darunter liegenden Heizplatte heiß sein kann.
• Nehmen Sie niemals Eingriffe an den Bedienelementen vor.
• Es ist untersagt, sich auf die Tür oder den Geschirrkorb der Geschirrspülmaschine zu setzen, zu stellen oder anderweitige missbräuchliche Handlungen vorzunehmen.
• Lehnen Sie sich nicht auf die verstellbaren Geschirrkörbe und stützen Sie mit diesen nicht Ihr Körpergewicht ab.
• Zum Verringern des Verletzungsrisikos dürfen Kinder niemals in, an oder auf dem Geschirrspüler spielen.
• Unter bestimmten Bedingungen kann sich in einem Warmwasserheizsystem, das zwei Wochen oder länger nicht benutzt wurde, Wasserstoffgas bilden. Wasserstoffgas ist explosiv. Wenn das Warmwassersystem einen solchen Zeitraum lang nicht verwendet wurde, drehen Sie vor der Verwendung der Geschirrspülmaschine alle Warmwasserhähne auf und lassen Sie das Wasser von jedem Hahn mehrere Minuten lang fließen. Dies setzt angesammeltes Wasserstoffgas frei. Da das Gas brennbar ist, ist es untersagt, während dieser Zeit zu rauchen und offene Flammen zu verwenden.
• Bauen Sie die Tür zum Spülraum ab, wenn Sie eine alte Geschirrspülmaschine außer Betrieb nehmen oder entsorgen.
• Einige Geschirrspülmaschinenreiniger sind stark alkalisch. Sie können bei Verschlucken extrem gefährlich sein. Vermeiden Sie den Kontakt mit Haut und Augen und halten Sie Kinder vom Geschirrspüler fern, wenn die Tür geöffnet ist. Stellen Sie sicher, dass das Spülmittelfach nach Abschluss des Spülprogramms leer ist.
• Für den Hausgebrauch zertifizierte Geschirrspülmaschinen sind nicht für lizensierte Lebensmittelbetriebe bestimmt.

Sicherheitsanweisungen für Wartungsmaßnahmen

• Trennen Sie das Gerät vor jeder Reinigung oder Wartung von der Stromversorgung.
• Ziehen Sie beim Trennen des Geräts stets am Stecker und nicht am Netzkabel bzw. der Kabelverbindung, um Beschädigungen zu vermeiden.
• Versuchen Sie auf keinen Fall, Teile des Geräts zu reparieren oder auszutauschen oder zu warten, es sei denn, dies wird ausdrücklich in dieser Bedienungsanleitung empfohlen.
• Halten Sie den Boden um Ihr Gerät sauber und trocken, um Rutschgefahren zu verringern.
• Halten Sie den Bereich um/unter Ihrem Gerät frei von der Ansammlung brennbarer Materialien wie Fusseln, Papier, Lappen und Chemikalien.

Sicherheitshinweise für den Betrieb

• Öffnen Sie die Tür sehr vorsichtig, wenn die Geschirrspülmaschine in Betrieb ist. Es besteht die Gefahr, dass heißes Wasser herausspritzt. Öffnen Sie die Tür erst dann vollständig, wenn sich die Sprüharme nicht mehr drehen.
• Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergefahr darstellen kann.
• Das Wasser im Geschirrspüler ist nicht zum Trinken geeignet.
• Die Geschirrspülmaschine darf nur betrieben werden, wenn Filterplatte, Ablauffilter und Sprüharm(e) eingebaut sind. Sie finden diese Teile in den Zeichnungen im Abschnitt „Pflege und Reinigung“ dieser Bedienungsanleitung.
• Betreiben Sie diese Geschirrspülmaschine nicht, wenn sie beschädigt, defekt, teilweise demontiert ist, Teile fehlen oder defekt sind oder Netzkabel oder Netzstecker beschädigt sind.
• Haushaltsgeräte sind kein Spielzeug für Kinder. Kinder unter 8 Jahren müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen nur benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben.
• Kinder dürfen dieses Gerät nur unter Aufsicht pflegen und reinigen.
• Lassen Sie Kinder niemals in, auf oder mit diesem Gerät oder einem entsorgten Gerät spielen.
• Bei Verwendung eines Geschirrspülmaschinenreinigers empfehlen wir dringend, sofort danach ein Spülprogramm mit Spülmittel durchzuführen, um Schäden an der Geschirrspülmaschine zu vermeiden.
• Die Geschirrspülmaschine ist zum Spülen von regulärem Haushaltsgeschirr vorgesehen. Durch Benzin, Farbe, Stahl- oder Eisenreste, korrosive, saure oder alkalische Chemikalien verunreinigte Gegenstände dürfen nicht in der Geschirrspülmaschine gereinigt werden.
• Wenn die Geschirrspülmaschine über längere Zeit nicht benutzt wird, sollten Sie die Geschirrspülmaschine von der Stromversorgung trennen und die Wasserversorgung abdrehen.

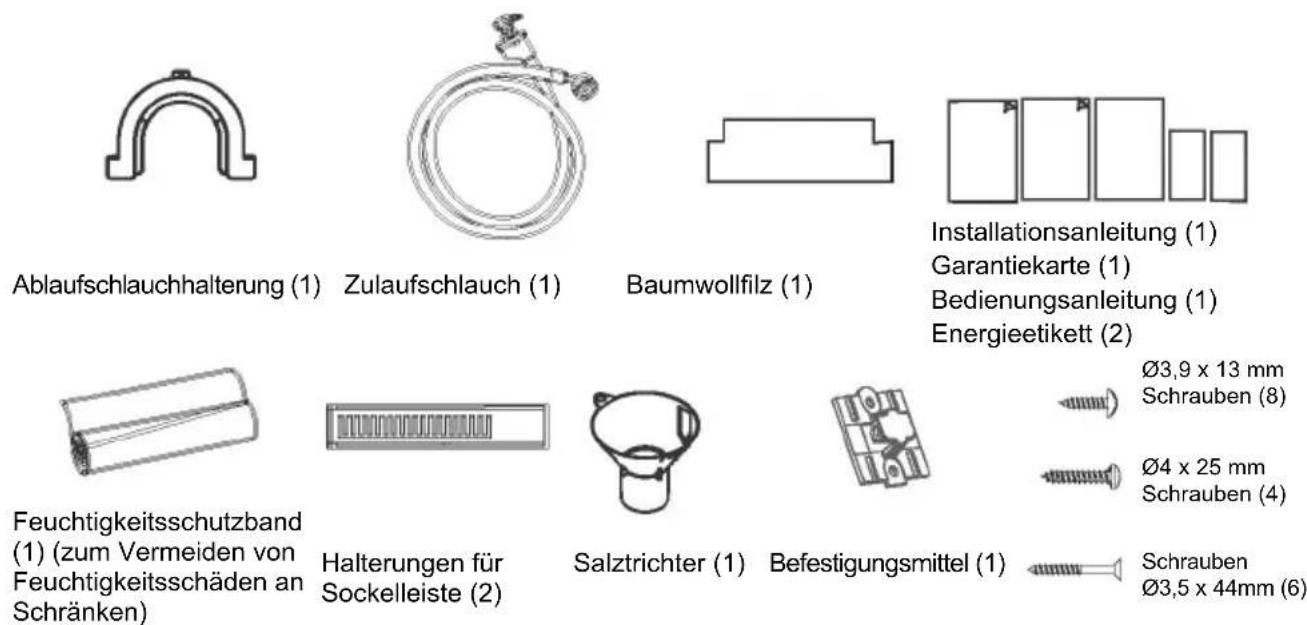

■ Mitgelieferte Teile

Ablaufschlauchhalterung (1) Zulaufschlauch (1) Baumwollfilz (1) Installationsanleitung (1) Garantiekarte (1) Bedienungsanleitung (1) Energieetikett (2) Feuchtigkeitsschutzband (1) (zum Vermeiden von Feuchtigkeitsschäden an Schränken) Halterungen für Sockelleiste (2) Salztrichter (1) Befestigungsmittel (1) Ø3,9 x 13 mm Schrauben (8) Ø4 x 25 mm Schrauben (4) Schrauben Ø3,5 x 44mm (6)

■ Vor der Montage

Auspacken und Handhaben

• Kontrollieren Sie Verpackung und Geschirrspüler auf Anzeichen von Transportschäden. Wenn der Geschirrspüler in irgendeiner Weise beschädigt ist, darf er nicht installiert werden. Wenden Sie sich an den Händler, bei dem der Geschirrspüler gekauft wurde.
• Entsorgung der Verpackung: Ein Teil der Verpackung ist recyclebar. Überprüfen Sie Symbole und Etiketten und recyclen Sie diese nach Möglichkeit.
• Heben Sie den Geschirrspüler niemals vom Türgriff oder von der Oberseite aus an. Dies kann zu Schäden führen.
• Lassen Sie mit den Schläuchen und dem Netzkabel auf der Rückseite des Geschirrspülers stets Vorsicht walten. Eine sorgfältige Handhabung verhindert Beschädigungen und Fehlfunktionen durch Quetschen, Knicken oder Schnitte.
• Stellen Sie beim Installieren des Geschirrspülers sicher, dass der Ablaufschlauch nicht gequetscht oder geknickt ist.

Anschlüsse und Strom-/Wasserversorgung

• Kontrollieren Sie, ob das Netzkabel bis zu einer Steckdose reicht. Ist dies nicht der Fall, ist es von einem Haier-Vertragstechniker auszutauschen. Der Geschirrspüler darf nicht mit Verlängerungskabeln oder Verteilern mit mehreren Steckdosen an die Stromversorgung angeschlossen werden.
• Kontrollieren Sie, ob die Schläuche bis zu den entsprechenden Anschlüssen reichen. Wenn ein Schlauch verlängert werden muss, ist sicherzustellen, dass der Verlängerungsschlauch neu ist und die gleiche Qualität sowie den gleichen Durchmesser wie der bereits montierte hat.
• Der Geschirrspüler darf nicht an ein Wassersystem angeschlossen werden, dessen Temperatur 25 °C überschreitet.
• Der Geschirrspüler darf nicht an ein Unterschrank-Hochdruckdurchlaufsystem für Heißwasser angeschlossen werden, da dieses Schäden am System verursachen kann.

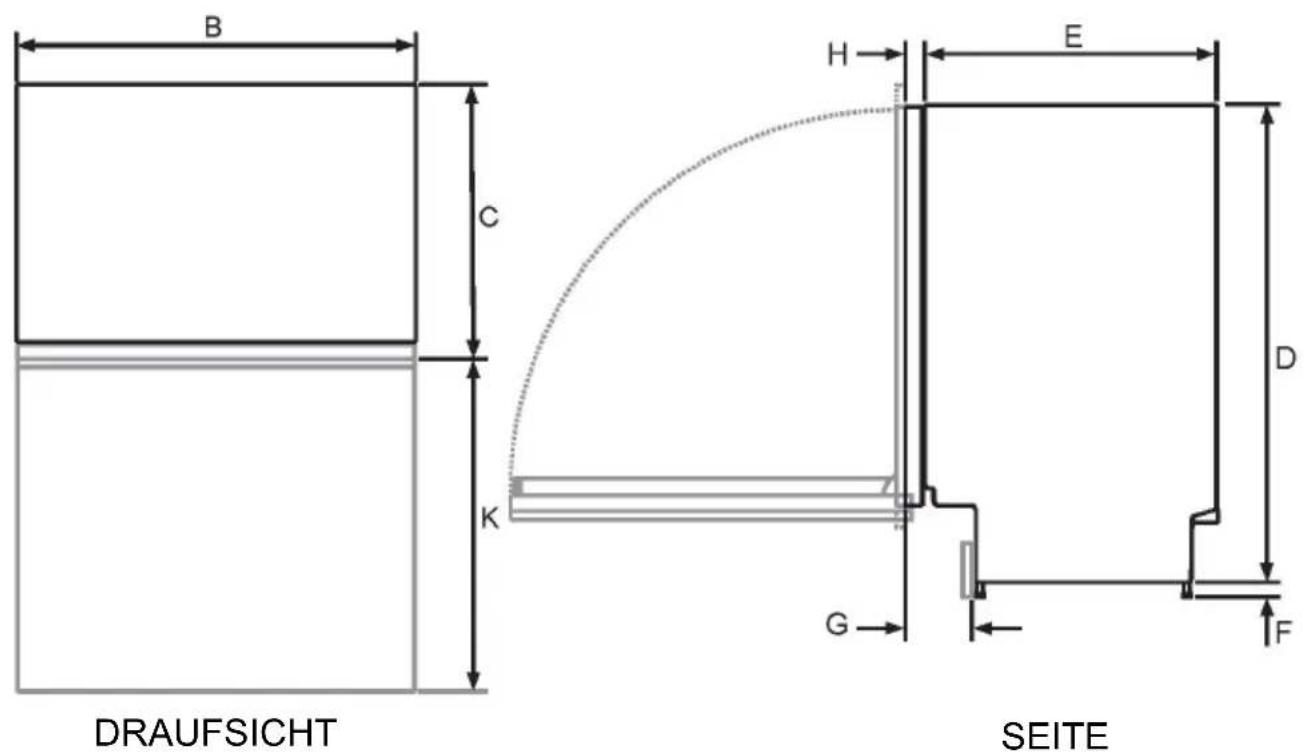

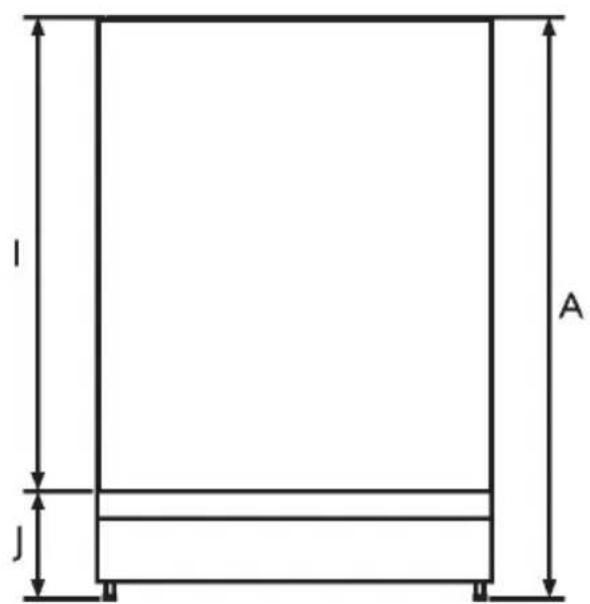

1 Produktabmessungen

l A J

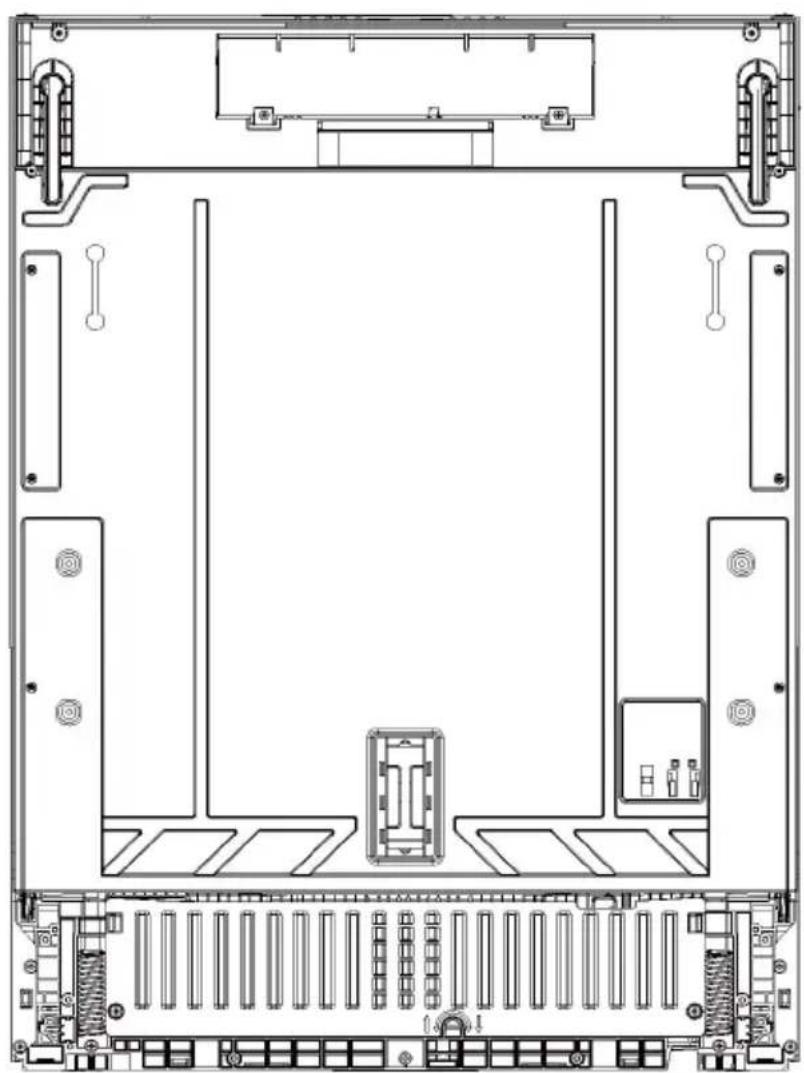

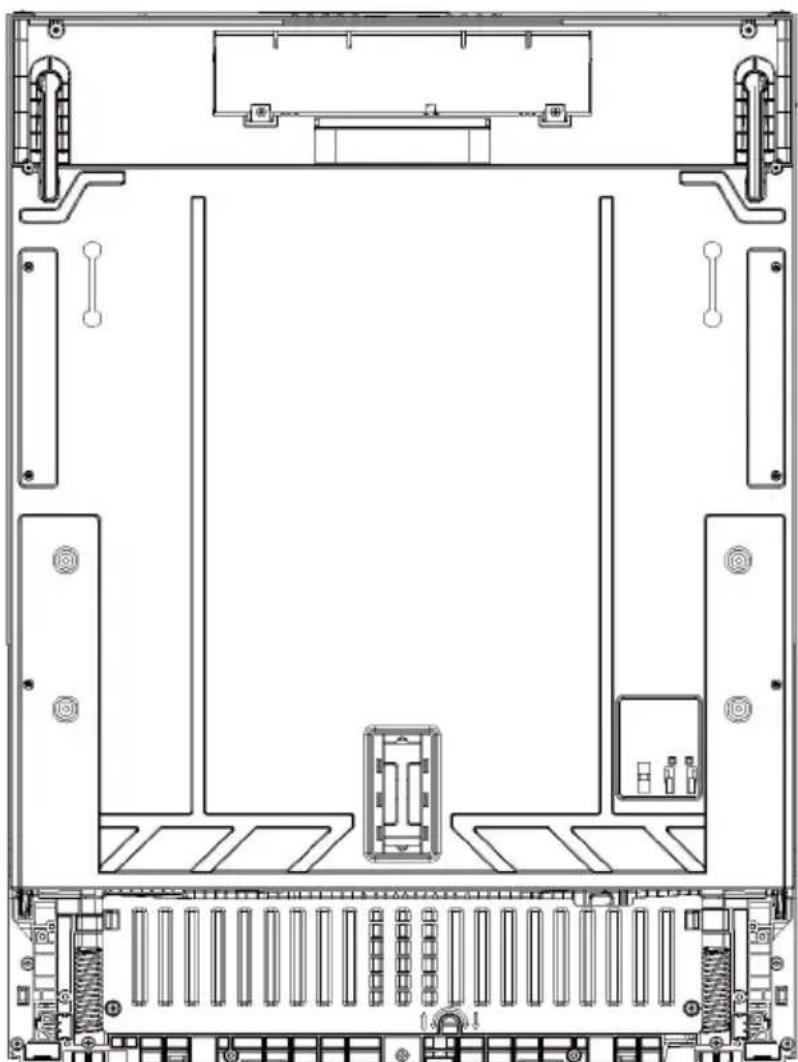

FRONTANSICHT

Produktabmessungen		ProdukteinheitStandardbottich: mm
A	Gesamthöhe* 820-880
B	Gesamtbreite** 597
C	Gesamttiefe** 554
D	Höhe des Gehäuses 820
E	Tiefe des Gehäuses 521
F	Höhe der Füße* 0-60
G	Tiefe der Fußspitzenvertiefung	120
H	Tiefe der Innentür**	33
I	Höhe von der Oberseite des Gehäuses bis zur Unterkante der Innentür	683
J	Höhe von der Unterkante der Innentür bis zum Boden*	137
K	Tiefe der Türöffnung**	639

* Abhängig von der Einstellung der Nivellierfüße.
** Ohne maßgefertigte Frontblende und Griff.

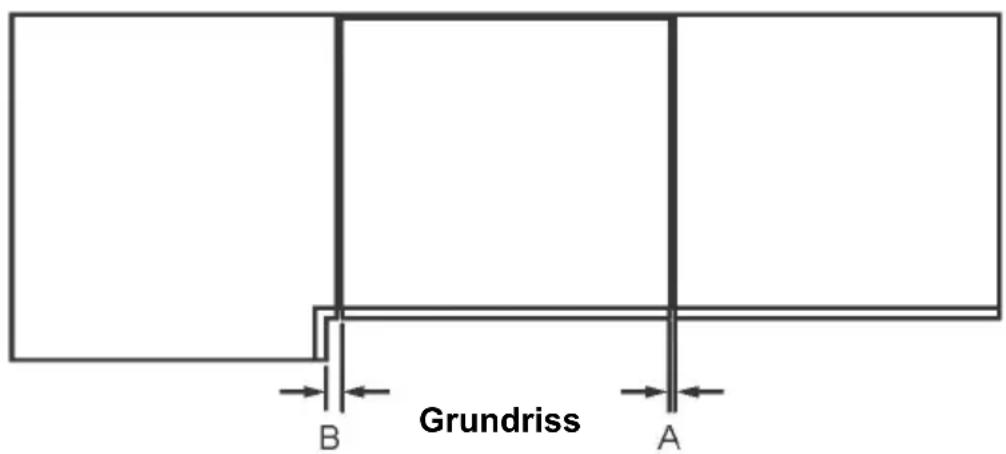

Grundriss A B

Abmessungen der Schränke

Mindestabstand zu angrenzender Schranktür

Mindestabstand zu Eckschrank

Einheit: mm

2

13

A B C G F E Iso

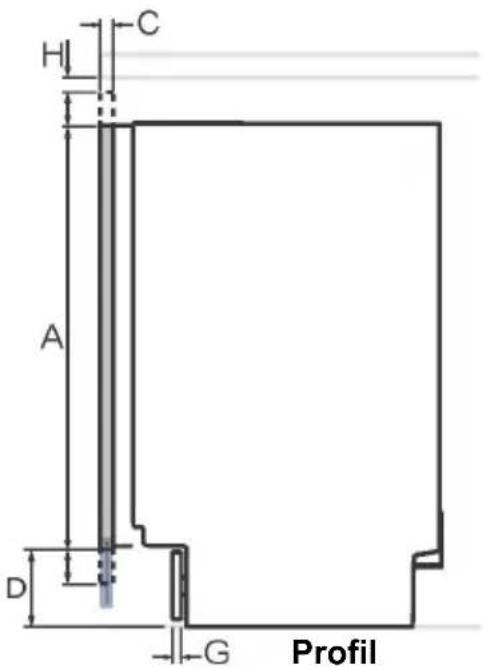

H C A D G Profil

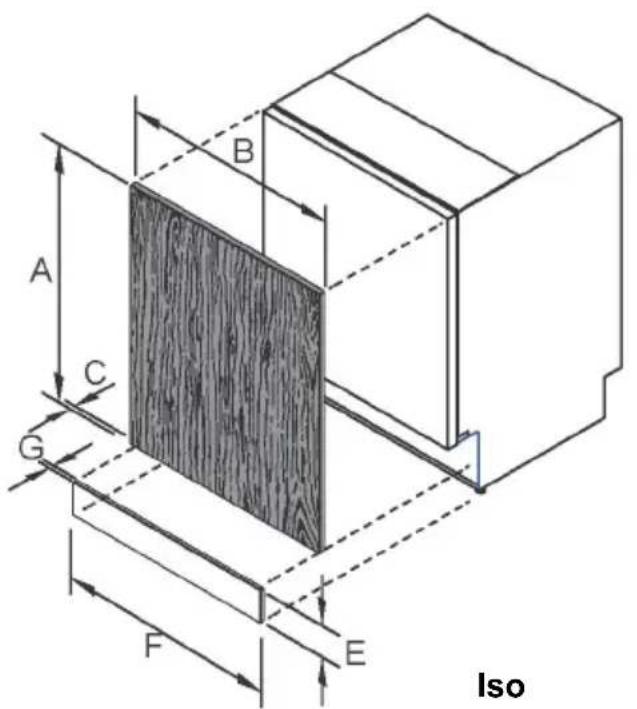

Hinweise zu maßgefertigten Frontblenden
Produkteinheit Standardbottich: mm

A Mindesthöhe der maßgefertigten Frontblende zur vollständigen Abdeckung der Innentür	677
B Min. Breite der Frontblende	596
C Tiefe der Frontblende	16-25
D Abstand von der Unterkante der Frontblende zum Boden	65-200
E Höhe der Sockelleiste	65-200
F Mindestbreite der maßgefertigten Sockelleiste*	596
G Min. Tiefe der Sockelleiste**	16
H Mindestabstand zwischen der Oberseite der Frontblende und der Arbeitsplatte	2
Gewicht der Frontblende (einschließlich Griff)	4-9 kg

** Bei Verwendung der mitgelieferten Befestigungsschrauben für die Sockelleisten. Die Frontblende kann durch Verschrauben oder Verkleben mit dem mitgelieferten Montagebügel befestigt werden.

Die tatsächlichen Produktabmessungen können um +2 mm abweichen.

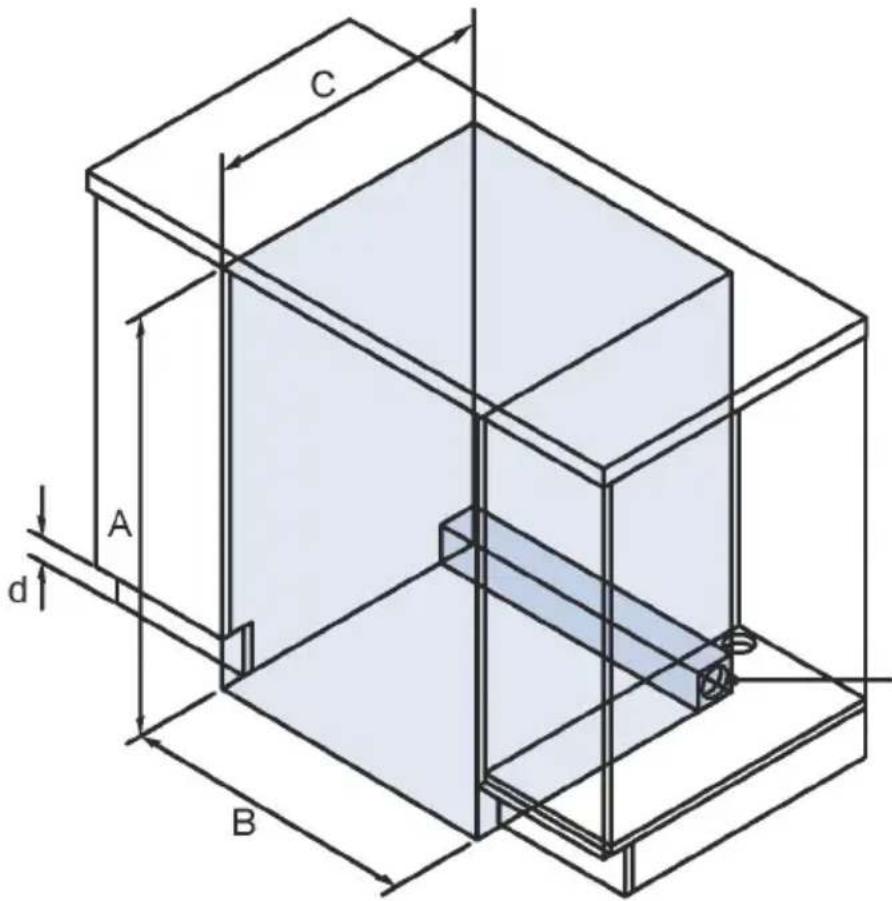

2 Vorbereitung des Hohlraums

Produkt und Schränke vorbereiten

C A d B

Die Anschlüsse können in einem angrenzenden Schrank auf beiden Seiten des Geschirrspülers untergebracht werden.***

Isometrisch

Abmessungen der Schränke

A	Mindesthöhe innen*	822
B	Mindestbreite innen	601
C	Min. Gesamttiefe**	581
D	Höhe des Sockelleistenbereichs

Einheit: mm

65-200

* Je nach Einstellung der Nivellierfüße
** Einschließlich 19-mm-Türblenden an angrenzenden Schränken
*** Weitere Informationen zu den Serviceanforderungen finden Sie unter „Hinweise zum Anschluss von Rohren und Kabeln“ und „Vorbereitung der Schränke“.

WICHTIG!

Zum Vermeiden möglicher Dampfschäden an den Schränken stellen Sie sicher, dass das Holz, das den Geschirrspüler umgibt, mit einer Farbe auf Ölbasis oder feuchtigkeitsbeständigem Polyurethan versiegelt ist.

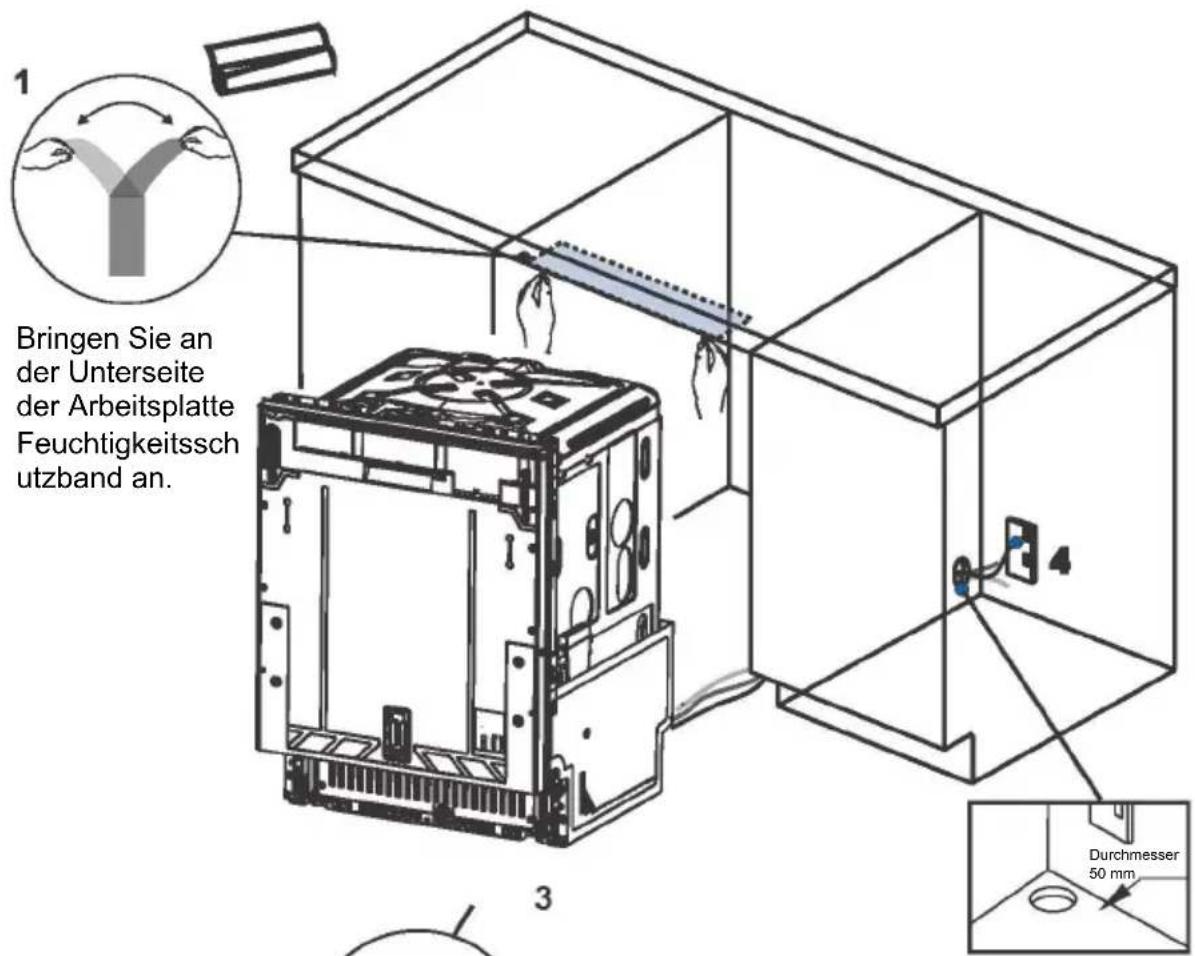

1 Bringen Sie an der Unterseite der Arbeitsplatte Feuchtigkeitssch utzband an. 3 4 Durchmesser 50 mm

Die Füße des Geschirrspülers sind wie gezeigt einstellbar.

0-60 mm

• Die Anschlüsse können sich auf beiden Seiten des Geschirrspülers befinden.
• Stellen Sie sicher, dass jede Anschlussöffnung mindestens 50 mm Durchmesser hat.

WICHTIG!

Die Steckdose muss sich in einem Schrank neben dem Spülmaschinenhohlraum befinden.

Aufstellen und Stabilisieren des Geschirrspülers

• Den Geschirrspüler niemals am Klappengriff anheben.
• Beim Einschieben des Geräts Schläuche und das Netzkabel durchziehen, damit sie nicht geknickt oder verdreht werden.
• Zur Stabilitätsverbesserung können jetzt Abstandshalter aus Kunststoff an der Geschirrspülerseite neben dem Scharnier eingesetzt werden. Weitere Informationen zum Anbringen von Abstandshaltern finden Sie in Schritt 7.
• Nach dem Platzieren des Geschirrspülers an der gewünschten Position den hinteren Fuß mit einem 6 mm-Inbusschlüssel einstellen.
  • Die Vorderfüße können auch manuell eingestellt werden.
• Wir empfehlen, die Füße so einzustellen, dass der Geschirrspüler sicher unter der Arbeitsplatte sitzt, ohne zu kippen.

3 Vorbereitung der maßgefertigten Frontblende

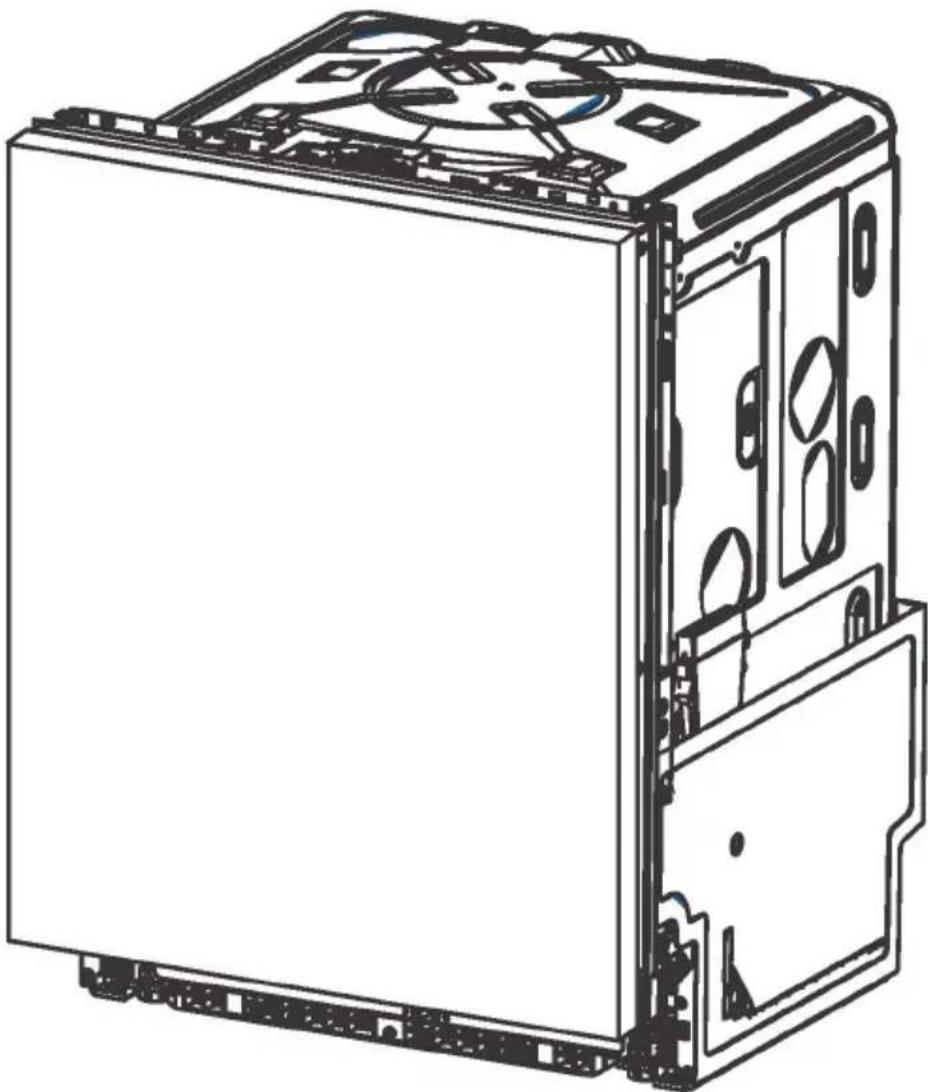

Materialangaben für die Frontblende

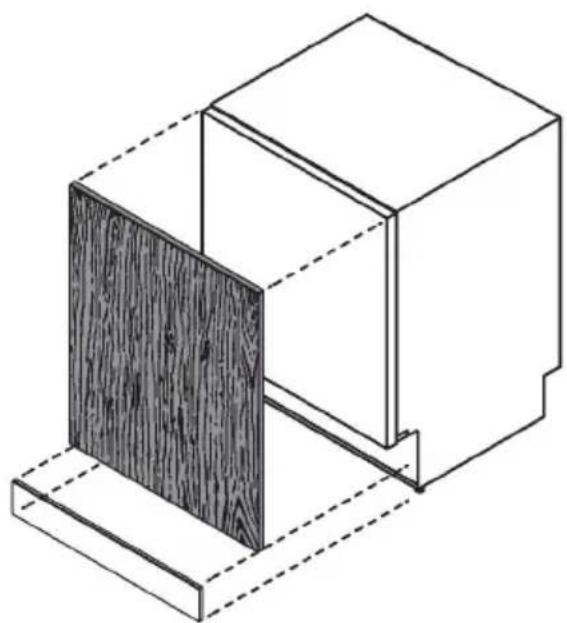

Die Vorderseite des Geschirrspülers kann mit einer Frontblende verkleidet werden, die folgende Anforderungen erfüllt: Sie muss ausreichend versiegelt sein, um Feuchtigkeit standzuhalten (50 °C bei 80 % relativer Luftfeuchtigkeit). Da die Rückseite und die Seiten der Blende in der Regel heiß und feucht werden, sollten diese vollständig mit einem wasserdichten Dampfsperrmaterial (z. B. Polyurethan) abgedichtet werden, um Beschädigungen zu vermeiden.

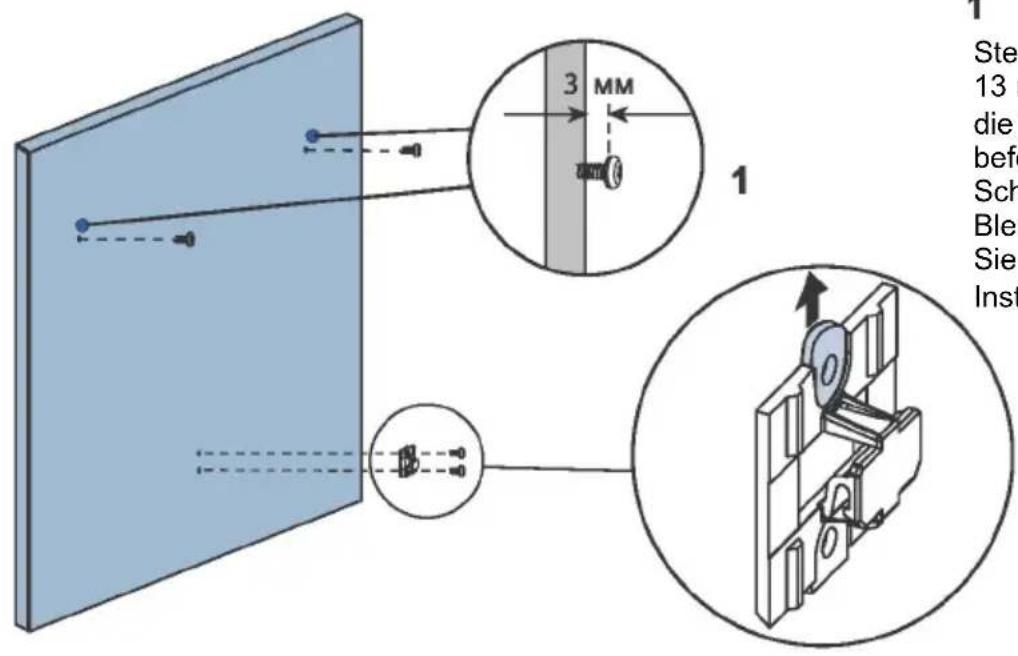

4 Anbringen der maßgefertigten Frontblende

1 Ste 13 die bef Sch Ble Sie Inst

1
Stecken Sie die ∅3,5 x 13 mm-Schrauben durch die Führungslöcher und befestigen Sie die kleine Schiebehalterung an der Blende. (Bitte beachten Sie die Hilfsseite zur Installation)

2

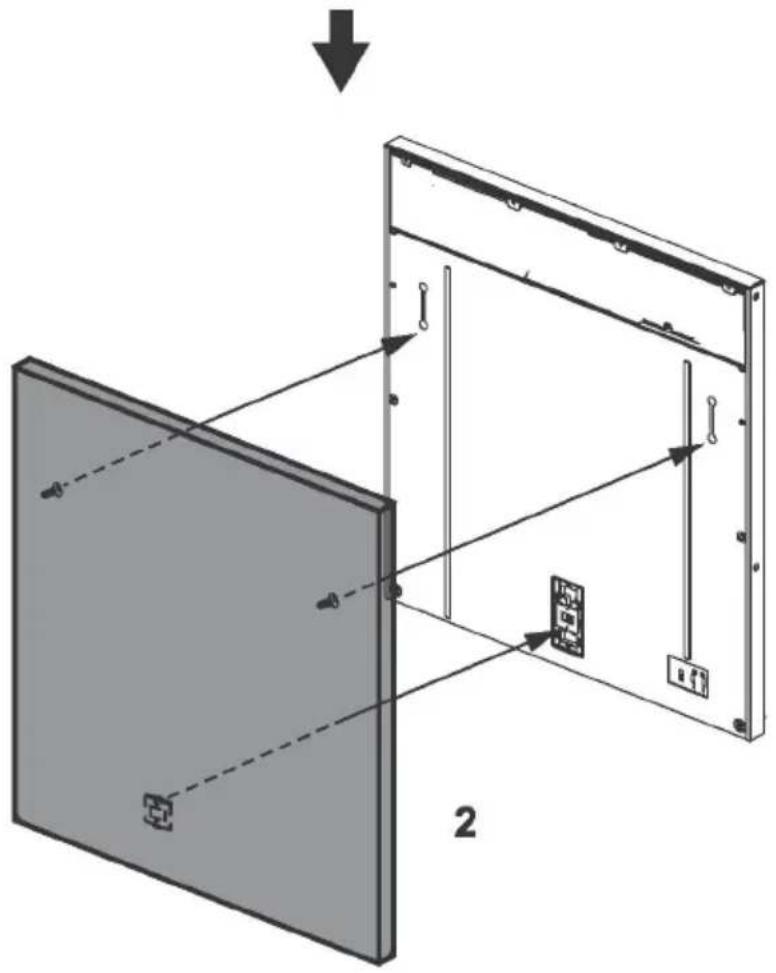

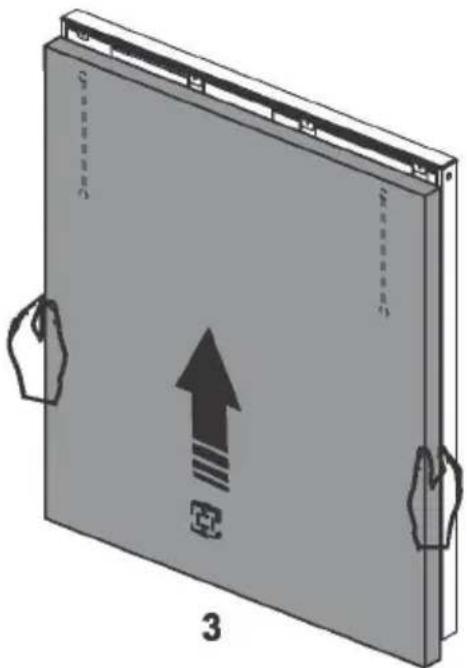

Schließen Sie die Tür des Geschirrspülers und hängen Sie dann die maßgefertigte Frontblende an die Vorderseite der Tür.

Schließen Sie die Tür des Geschirrspülers und hängen Sie dann die maßgefertigte Frontblende an die Vorderseite der Tür.

Öffnen Sie die Tür und lösen Sie die Schrauben, bevor Sie diese durch ∅3,5 x 44 mm-Schrauben zum Befestigen der Blende ersetzen.

4 [08]x4 (3,5x44 mm)

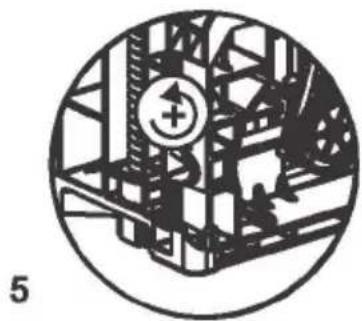

Türausgleich: Der Türausgleich kann über zwei Schrauben eingestellt werden, die durch zwei Löcher an der Vorderseite zugänglich sind. Stellen Sie beide Seiten gleichzeitig und abwechselnd ein, so dass ein gleichmäßiges Gleichgewicht erreicht wird.

Drehen Sie die Schrauben zum Einstellen, bis die Tür unter ihrem eigenen Gewicht gerade offen ist.

Drehung im Uhrzeigersinn: Federspannung

Drehung gegen den Uhrzeigersinn: Entspannung im Frühling

5 Anbringen der Sockelleiste

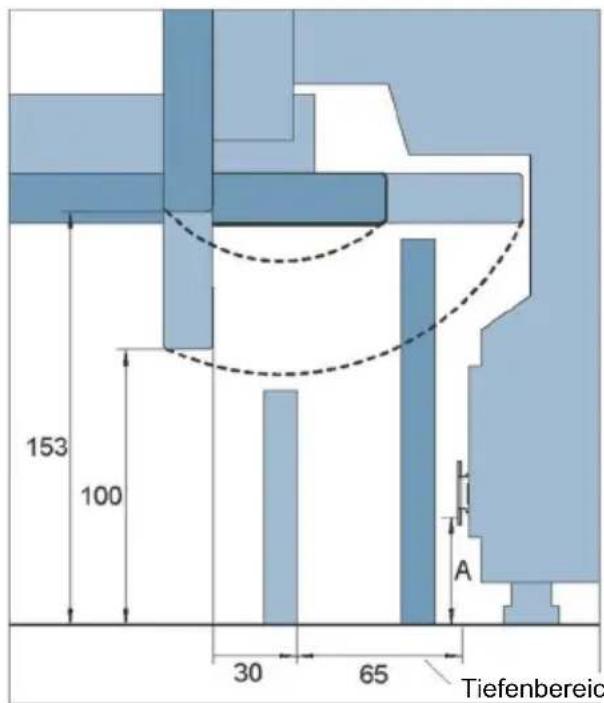

Gesonderte Blende

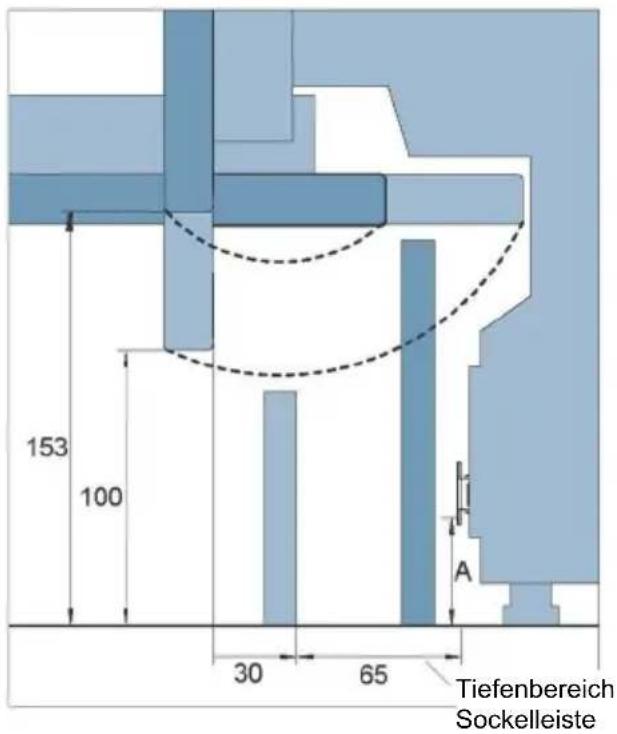

153 100 30 65 Tiefenbereic

255,5 Mitte A

1

Markieren Sie die Lage der Vorbohrungen für jede Halterung. Um die Höhe zu bestimmen, in der die Halterung befestigt wird, messen Sie den Abstand vom Boden bis zum untersten Loch der Halterung. Entfernen Sie die Halterung vom Gerät und markieren Sie die Position der übrigen Löcher relativ zu dieser Messung. Beachten Sie den Türüberstand und den Schwenkbereich!

Tiefenbereich Sockelleiste

Befestigen Sie die Halterungen mit ∅3,5 x 13 mm-Schrauben an der Blende. Setzen Sie die Sockelblende in das Gerät ein und markieren Sie die gewünschte Ausrichtungstiefe an der Halterung. Entfernen Sie die Blende. Biegen Sie mit einem Schraubendreher die markierten Laschen an beiden Halterungen heraus, um zu verhindern, dass sich die Sockelleiste weiter in das Gerät einschiebt.

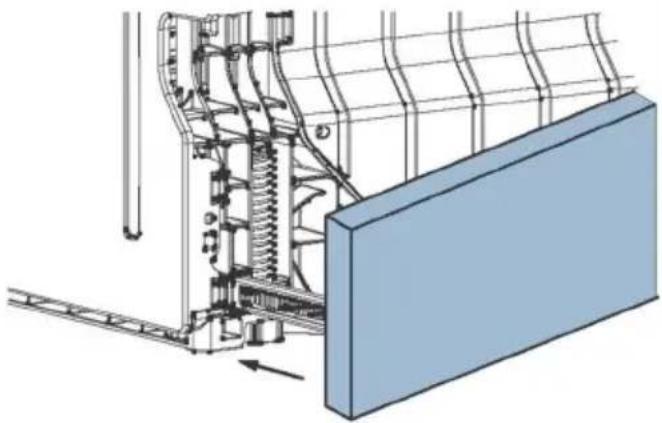

Schieben Sie die Sockelleiste fest in die Zwischenräume auf beiden Seiten des Gehäuses ein, um sie zu fixieren.

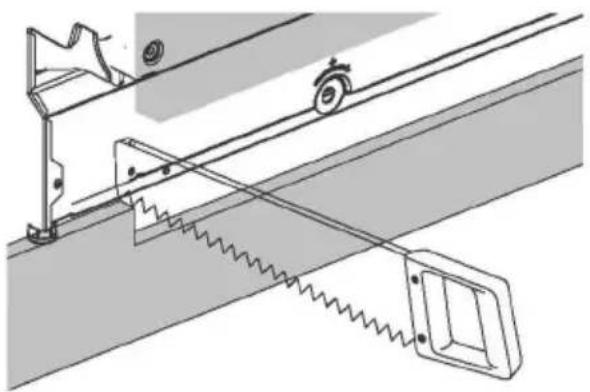

Durchgehende Blende

2
Richten Sie die Sockelblende in der gewünschten Position aus und markieren Sie den Punkt, an dem sie auf die Unterkante der Türblende trifft. Überstehendes Material zurückschneiden.
Beachten Sie den Türüberstand und den Schwenkbereich in Bezug auf die Höhe und Tiefe der Sockelblende. Da die Blende durchgehend ist, muss die Rückwand wahrscheinlich zugeschnitten werden, um einen nahtlosen Einbau zu gewährleisten.

1

3
Einpassen einer durchgehenden Blende an die umgebenden Schränke

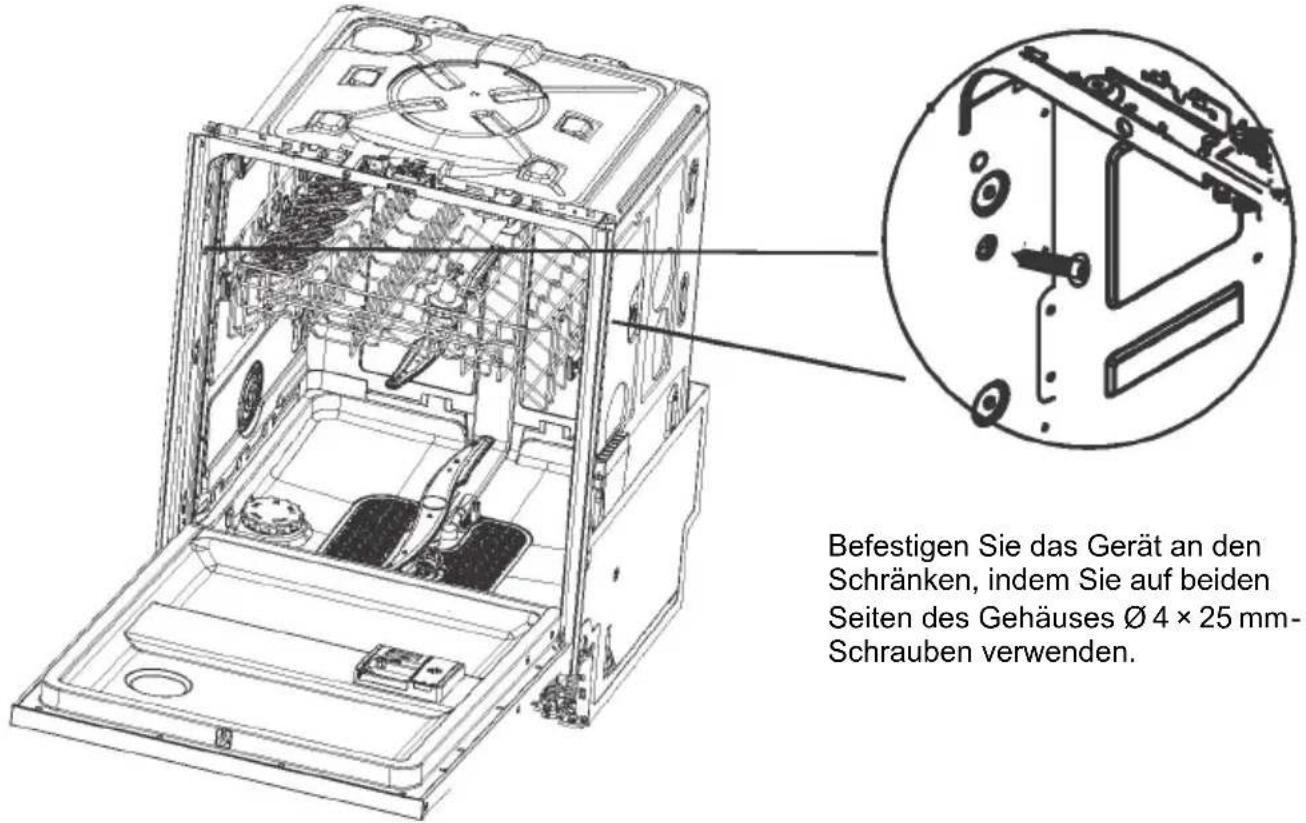

A Befestigung des Geräts an den Schränken

Befestigen Sie das Gerät an den Schränken, indem Sie auf beiden Seiten des Gehäuses ∅ 4 × 25 mm- Schrauben verwenden.

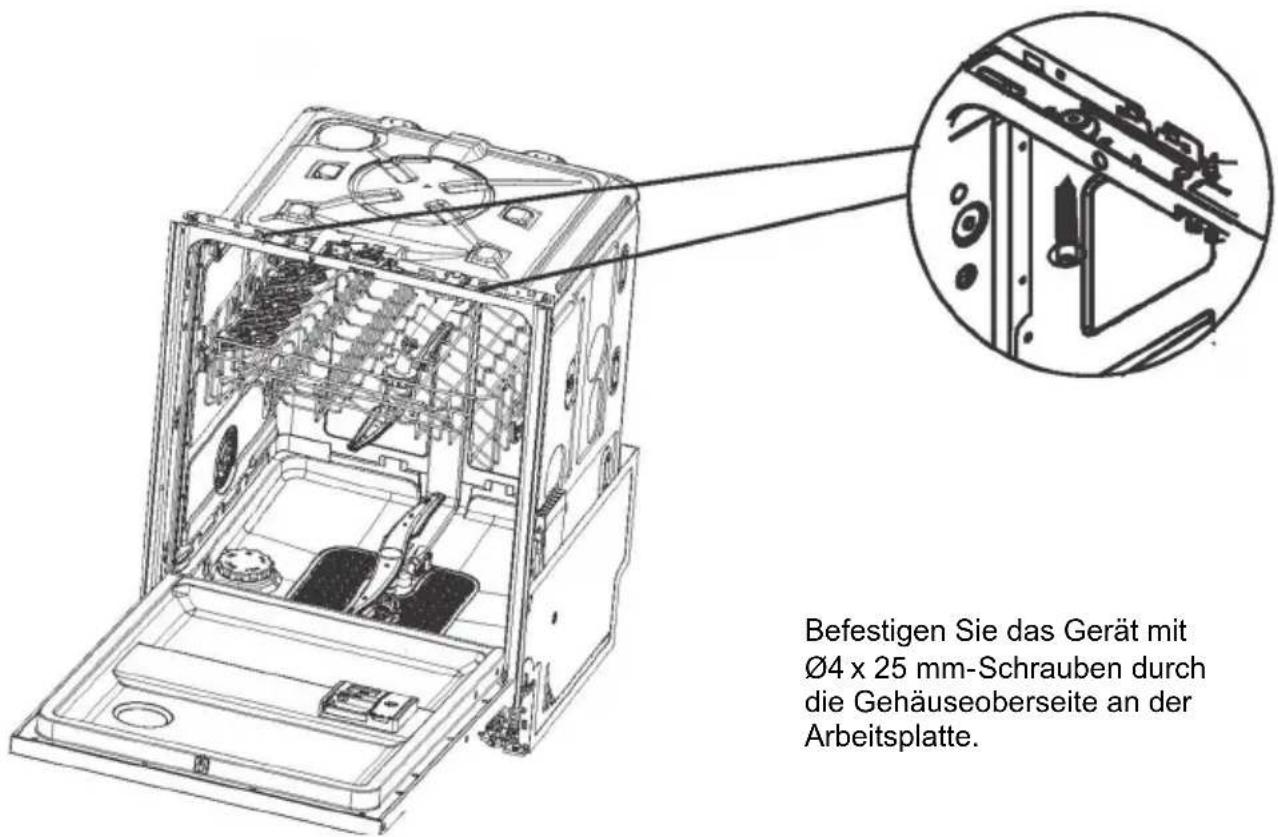

B Optional: Befestigung an der oberen Platte

Befestigen Sie das Gerät mit Ø4 x 25 mm-Schrauben durch die Gehäuseoberseite an der Arbeitsplatte.

Befestigen Sie das Gerät mit ∅4 x 25 mm-Schrauben durch die Gehäuseoberseite an der Arbeitsplatte.

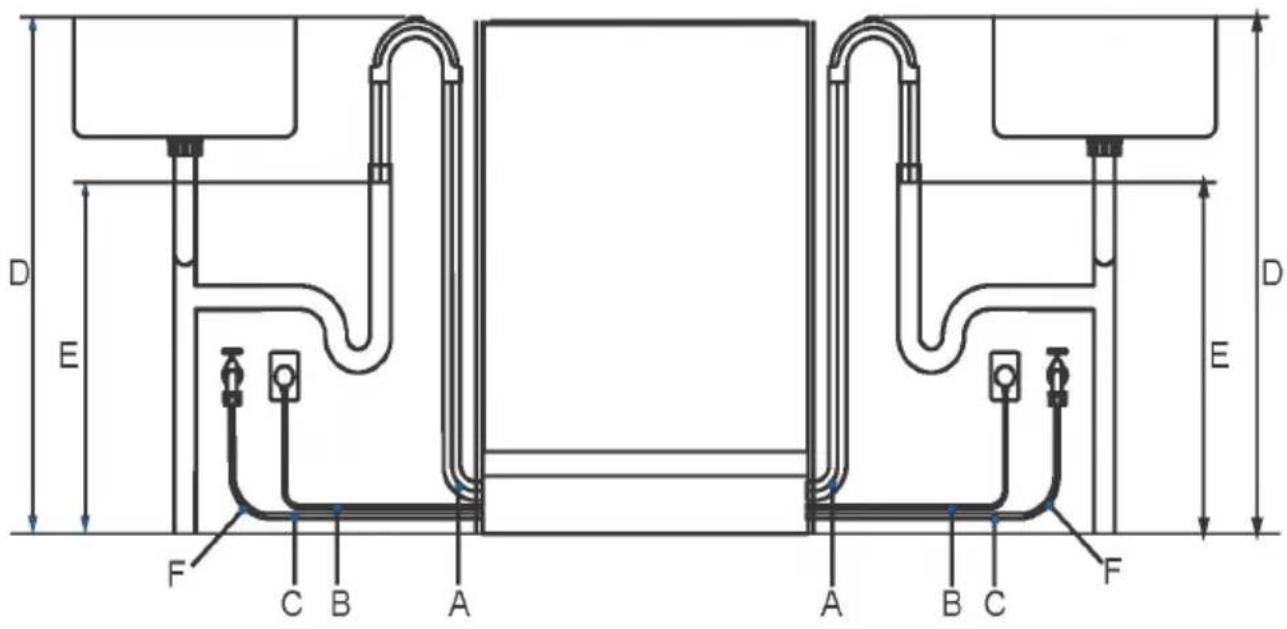

6 Anbringen der Wasseranschlüsse. Festlegen der günstigsten Option

D E D E F C B A A B C F

Abmessungen für Leitungen und Schläuche	Linke Seite	Rechte Seite
	Einheit: mm	Einheit: mm
A Länge des Ablaufschlauchs	1650	1300
B Länge des Netzkabels*	950	1450
C Länge des Zulaufschlauchs	1450	1300
D Abstand vom Boden bis zur Oberseite der Schlauchhalterung	750-883	750-883
E Mindestabstand vom Boden bis zum Ende der Ablaufschläuche **	500	500
F Mindestradius des Zulaufschlauchs	200	200

* Ohne Stecker.
** Standrohrinstallation abgebildet. Der Abstand ist bei allen Installationen gleich.

Schlauch- und Kabellängen

• Leitungen und Schläuche können entweder auf der linken oder rechten Seite des Produkts in einem angrenzenden Schrank installiert werden. Siehe „Vorbereitung der Schränke“ für die Anforderungen an den Wartungszugang.
• Der Ablaufschlauch sollte nicht länger als 4 m sein. Ein längerer Ablaufschlauch führt zu einer geringeren Leistung.

Wasseranschluss

• Der Geschirrspüler sollte nicht an ein Wassersystem ohne Temperaturregelung angeschlossen werden, es sei denn, das System ist mit einem geeigneten Ausgleichsventil ausgestattet.
• Der Geschirrspüler darf nicht an ein Untertisch-Hochdruck-Warmwassersystem angeschlossen werden, da dies zu einer Beschädigung des Systems führt.
  • Max. Wassertemperatur: 25 °C
• Wasserzulaufschlauch mit 3/4 BSP-Anschluss.
• Vergewissern Sie sich, dass der Wasseranschluss den örtlichen Vorschriften für Sanitäranlagen entspricht.

Wasserdruck

- 0,03-1 MPa

Elektrische Anforderungen

• 220V-240V, 50Hz, 13A

Überlaufschutz

- Dieser Geschirrspüler verfügt über einen Überlaufschutz, der den Wasserfluss im Falle eines Lecks in der Maschine stoppt.

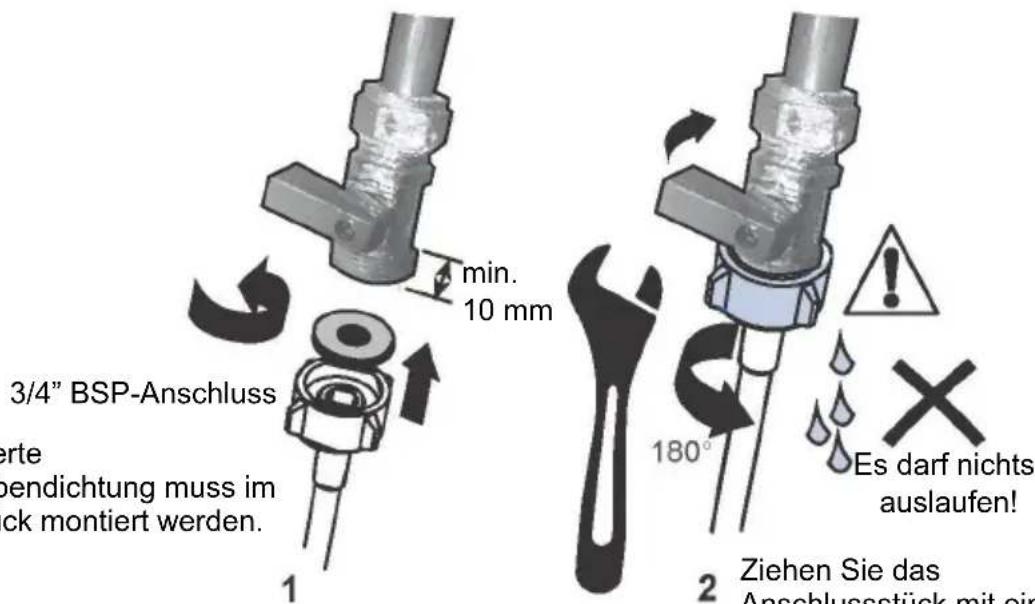

7 Anschließen des Einlaufschlauchs an die Kaltwasserversorgung

min. 10 mm 3/4" BSP-Anschluss werte bendichtung muss im ck montiert werden. 180° Es darf nichts auslaufen! 2 Ziehen Sie das Anschlussstück mit ein

Wassereinlaufanschluss

2 Ziehen Sie das Anschlussstück mit einem Schraubenschlüssel fest.

WICHTIG!

• Das Gerät muss mit dem neuen mitgelieferten Wassereinlassschlauch an die Wasserversorgung angeschlossen werden. Alte Schläuche dürfen nicht mehr verwendet werden.
  • Kürzen Sie den Einlaufschlauch nicht.

• Beachten Sie die Anforderungen an die Wasserversorgung.

• Der Geschirrspüler hat einen Wasseranschluss mit Ventil.

• Zum Gewährleisten optimaler Leistung und Energieeffizienz empfehlen wir einen Kaltwasseranschluss.
  • Die Temperatur des einlaufenden Wassers darf 25°C nicht überschreiten.

• Beachten Sie die zulässigen Wasserdruckgrenzwerte.

• Mindestdruck: 0,3 bar = 3 N/cm2 = 0,03MPa

• Wenden Sie sich an einen qualifizierten Installateur, wenn der Druck unter 1 bar liegt.
• Höchstdruck: 10 bar = 100 N/cm ^2 = 1 MPa

• Wenn der Druck über 10 bar liegt, ist ein Druckminderventil zu installieren. Wenden Sie sich an einen qualifizierten Installateur.

• Schließen Sie den Wassereinlaufschlauch mit einem 3/4" BSP-Anschlussstück an einen zugänglichen Wasserhahn an. Vergewissern Sie sich, dass der Einlaufschlauch keine Knicke aufweist, die den Wasserfluss einschränken könnten. Eine 90°-Biegung erfordert 200 mm Mindesthöhe für eine knickfreie Kurve.

• Das einströmende Wasser muss klar und sauber sein. Falls die Wasserleitungen längere Zeit nicht benutzt wurden, lassen Sie das Wasser zunächst laufen, um sicherzustellen, dass es klar und ohne Verunreinigungen ist. Anderenfalls kann der Wassereinlaufschlauch verstopfen und das Gerät beschädigen.

• Filtern Sie Ablagerungen bei Bedarf mit einem Filtereinsatz aus den Rohrleitungen heraus. Solche Filtereinsätze sind bei Ihrem Vertragshändler vor Ort oder beim Kundendienst erhältlich.
• Ziehen Sie das Schlauchanschlussstück nach dem Kontakt der Dichtung noch eine halbe Umdrehung fest.
• Stellen Sie sicher, dass die Verbindung wasserdicht ist.

8 Anschließen des Geräts an die Stromversorgung

Elektrischer Anschluss

• Der Geschirrspüler darf während des Einbaus nicht an die Stromversorgung angeschlossen sein. Alle Haushaltskabel müssen ordnungsgemäß geerdet sein.
• Überprüfen Sie das Typenschild (links auf der Edelstahl-Innenseite der Geschirrspülertür) und stellen Sie sicher, dass die Spannungs- und Frequenzwerte für die Stromversorgung im Haus denen auf dem Typenschild entsprechen.
• Stecken Sie den Stecker in eine ordnungsgemäß geerdete Steckdose mit Trennschalter.

WICHTIG!

• Die Erdung des Geräts ist eine gesetzlich vorgeschriebene Sicherheitsanforderung.
- Wenn das Netzkabel nicht bis zur Steckdose reicht oder die Steckdose, an die das Gerät angeschlossen werden muss, nicht für den Stecker geeignet ist, ist das gesamte Netzkabel des Geschirrspülers auszutauschen. Dies darf nur von einem Haier-Vertragstechniker durchgeführt werden. Der Stecker darf nicht modifiziert oder abgeschnitten werden. Schließen Sie den Geschirrspüler niemals mit Adaptern, über Verlängerungskabel oder Verteilersteckdosen an die Stromversorgung an, da dies zu Überhitzung und Brandgefahr führen kann.
- Die Steckdose, an die der Geschirrspüler angeschlossen ist, muss auch bei installiertem Gerät leicht zugänglich bleiben (z. B. in einem angrenzenden Schrank). Dies stellt sicher, dass der Geschirrspüler zur sicheren Reinigung und Wartung vom Stromnetz getrennt werden kann.

■ Abschließende Checkliste

• Sind alle Teile installiert?
• Stellen Sie sicher, dass alle Blenden und Bauteile fest montiert sind und die abschließenden elektrischen Prüfungen gemäß den örtlichen elektrotechnischen Vorschriften durchgeführt wurden.
• Steht der Geschirrspüler waagerecht? Stellen Sie gegebenenfalls die Stellfüße neu ein. Zum Gewährleisten einer optimalen Leistung darf der Geschirrspüler nicht mehr als 1 Grad geneigt sein. Überprüfen Sie dies mit einer Wasserwaage.
• Ist der Einlaufschlauch zur Wasserversorgung mit einer Gummischeibendichtung ausgestattet? Dieser muss nach dem Kontakt mit der Dichtung um eine weitere halbe Umdrehung festgezogen werden.
• Wurden alle Aussparungen bzw. Stopfen im Ablaufanschluss ausgebohrt und der Ablaufanschluss hergestellt?
• Der Ablaufschlauchverbinder darf das Gewicht überschüssigen Schlauchmaterials nicht tragen. Zum Vermeiden von Durchhängen ist der Ablaufschlauch so weit wie möglich zu strecken. Eine überschüssige Ablaufschlauchlänge sollte auf der Geschirrspülerseite in einer hochgelegten Schlaufe aufbewahrt werden.
• Beim Anschließen des Ablaufschlauchs an den Siphon ist sicherzustellen, dass die hochgelegte Schlaufe mindestens 150 mm höher liegt als der Ablaufschlauchverbinder.
• Wurden alle Verpackungen bzw. Klebebänder, mit denen die Spülgitter beim Transport fixiert waren, aus dem Geschirrspüler entfernt?
• Lässt sich die Tür ohne Anstoßen an benachbarte Schränke frei öffnen und schließen?
• Ist die Steckdose zugänglich und befindet sich in einem angrenzenden Schrank?
• Kontrollieren Sie den Betrieb des Geschirrspülers:

Falls ein Fehlercode angezeigt wird, finden Sie Hinweise im Abschnitt „Fehlercodes“ der Bedienungsanleitung.

▶ Vergewissern Sie sich, dass der Installateur die „Abschließende Checkliste“ in der Installationsanleitung ausgefüllt hat.
▶ Lesen Sie diese Anleitung und beachten Sie dabei besonders den Abschnitt „Sicherheit- und Warnhinweise“.
▶ Entfernen Sie alle inneren und äußeren Verpackungen und entsorgen Sie diese verantwortungsvoll. Recyceln Sie alles, was dem Recycling zugeführt werden kann.

Übersicht über den Geschirrspüler

1. Oberer Sprüharm

2. Unterer Sprüharm

3. Filter

4. Klarspülerfach

5. Reinigerfach

6. Typenschild

7. Unterer Korb

8. Oberer Korb

9. Besteckkorb

10. Salzfach

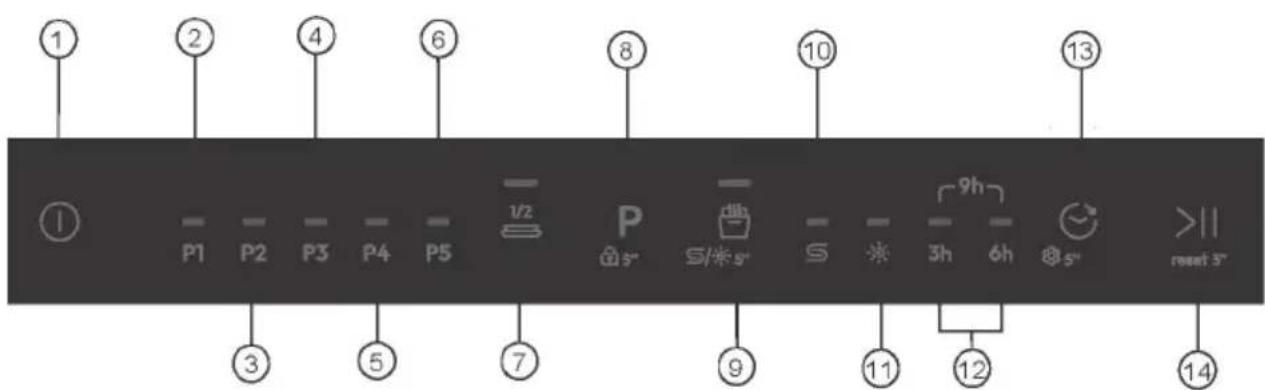

① ② ④ ⑥ ⑧ ⑩ ⑬ P1 P2 P3 P4 P5 1/2 P S/ S' 9h 3h 6h s' >>| reset 5' ③ ⑤ ⑦ ⑨ ⑪ ⑫ ⑭

1. EIN/AUS Einschalttaste
2. SPÜLEN UND TROCKNEN 35 Min. Waschprogramm-Anzeige
3. Universal-Waschprogramm-Anzeige
4. Eco-Waschprogramm-Anzeige
5. Anzeige des Intensivwaschprogramms
6. Glaswaschprogramm-Anzeige
7. Anzeigetaste für die Zusatzfunktion 1/2 Ladung
8. Programmwahltaste (Kindersicherung*)
9. Anzeigetaste für die Zusatzfunktion Auto Door
10. Salz-Symbol entfernen
11. Klarspüler-Symbol
12. Verzögerungssymbol (3h, 6h, 9h)
13. Timer-Taste
14. Taste Start/Reset

1) Halten Sie die Programmwahltaste 5 Sekunden lang gedrückt, um die Kindersicherung zu aktivieren.

1) Programm- und Zusatzfunktionsabgleichstabelle

+1/2 Ladung Auto Door
SPÜLEN UND TROCKNEN 35 Min.	√√
UNIVERSAL	√	√
ECO	√	√
INTENSIV	√	√
GLAS	√	√

Drücken Sie P, um das Programm auszuwählen, und dann, um das Programm zu starten.

Programm	Art der Lebensmittelrückstände	Art der Beladung
P1	Leichte Verschmutzung: Aufläufe, Soßen, Kartoffeln, Nudeln, Reis, gebratene oder frittierte Lebensmittel	Nicht empfindlich: Geschirr, Besteck, Töpfe und Pfannen
P2	Leichte bis schwere Verschmutzung: Suppen, Eier, Soßen, Kartoffeln, Nudeln, Reis, gebratene oder frittierte Lebensmittel	Nicht empfindlich: Essgeschirr, Besteck, Gläser
P3	Normale Verschmutzung: Aufläufe, Soßen, Kartoffeln, Nudeln, Reis, gebratene oder frittierte Lebensmittel	Nicht empfindlich: Geschirr, Besteck, Töpfe und Pfannen
P4	Schwere Verschmutzung: Aufläufe, Soßen, Kartoffeln, Nudeln, Reis, gebratene oder frittierte Lebensmittel	Nicht empfindlich: Geschirr, Besteck, Töpfe und Pfannen
P5	Leichte Verschmutzung: Kaffee, Kuchen, Milch, kalte Getränke, Salat, Würstchen	Empfindlich: Gläser, Essgeschirr, Besteck

Zum Gewährleisten eines guten Spülergebnisses benötigt der Geschirrspüler weiches Wasser. Hartes Wasser kann die Leistung Ihres Geschirrspülers beeinträchtigen. Mit der Zeit werden in hartem Wasser gespülte Glaswaren trüb, und Geschirr wird gefleckt oder mit einem weißen Film überzogen. Die Verwendung von sehr hartem Wasser kann dazu führen, dass Teile des Geschirrspülers mit der Zeit ausfallen. Salz kann diese Situation verbessern.

Einstellen des Wasserenthärtungssystems

Die abgegebene Salzmenge ist je nach Härte Ihres Wassers in den Stufen S0 bis S5 einstellbar.

1. Informieren Sie sich über den Härtewert Ihres Leitungswassers. Ihr Wasserversorgungsunternehmen vor Ort wird Ihnen behilflich sein.
2. Die Einstellung ist der Wasserhärtetabelle zu entnehmen.

Identifizieren der lokalen Wasserhärte

Wasserhärte				Einstellung des Wasserenthärters
Deutsche Grade (°dH)	Französische Grade (°fH)	Mmol/l Grad C	Clarke Elektronisch
31-50	55-89	5,5-8,9	39-63	S5
17-30	30-54	3,0-5,4	21-38	S4
13-16	23-29	2,3-2,9	16-20	S3^1)*
9-12	16-22	1,6-2,2	11-15	S2
0-8	0-15	0-1,5	0-10	S1^2)*
- - - -	S0			^3)*

\* Anmerkung

1) Werkseitige Standardeinstellung für Pulverspülmittel.
2) Empfohlene Einstellung für Kombi-Tabs.
3) Die Anzeige für Salz ist ausgeschaltet.

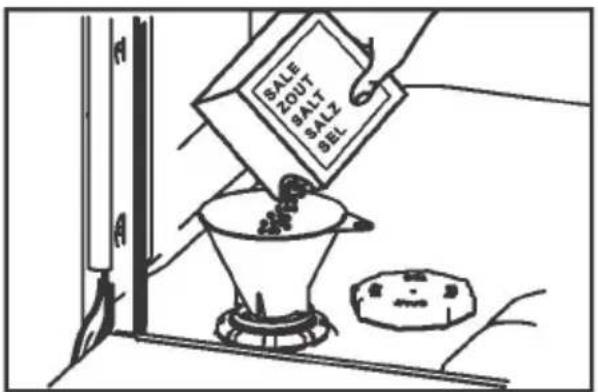

Verwendung von Spezialsalz

Sobald die Salz-Anzeige auf dem Bedienfeld leuchtet, sollte Salz nachgefüllt werden. Füllen Sie das Spezialsalz immer unmittelbar vor dem Einschalten des Geräts nach. Dadurch wird sichergestellt, dass überschüssige Spezialsalzlösung sofort abgewaschen wird und den Spülbehälter nicht korrodiert.

Füllen Sie Salz wie folgt auf:

VORSICHT

Verwenden Sie stets nur Salz für Geschirrspülmaschinen. Andere Produkte können das Gerät beschädigen!

Verschüttetes Salz verursacht Korrosion. Lassen Sie nach jedem Nachfüllen ein Programm laufen.

SALE ZOUT SALT SALT SEL

1. Drehen Sie den Deckel zum Öffnen des Salzfachs gegen den Uhrzeigersinn.

2. Füllen Sie 1 Liter Wasser in das Salzfach ein.

3. Füllen Sie das Fach mit Spezialsalz auf (bis Wasser beginnt herauszulaufen).

4. Entfernen Sie verschüttetes Salz aus dem Öffnungsbereich.

5. Setzen Sie zum Verschließen des Salzfachs den Deckel auf und drehen Sie ihn im Uhrzeigersinn.

Damit das Geschirr optimal getrocknet wird, empfehlen wir dringend die regelmäßige Verwendung von flüssigem Klarspüler. Klarspüler verleiht Glas und Porzellan ein streifenfreies, funkelndes, sauberes Aussehen. Darüber hinaus verhindert es das Anlaufen von Metall.

Wann Klarspüler nachgefüllt werden muss

Wenn der Füllstand des Klarspülers zu niedrig ist, leuchten die Anzeigen für Klarspüler und Salz auf, um Sie daran zu erinnern.

Einstellen der Klarspülermenge

Die werkseitig voreingestellte reguläre Stufe ist S3, aber es kann sein, dass Sie diese an Ihre Wasserbedingungen anpassen müssen.

• Sollte am Ende eines Spülprogramms eine übermäßig hohe Schaumbildung auftreten, ist die Menge zu reduzieren.
• Wenn Sie in einer Gegend mit hartem Wasser leben oder das Geschirr nach dem Trocknen nass oder streifig ist, ist die Menge zu reduzieren.
• Zum Einstellen des Klarspülers: siehe die Hinweise im Abschnitt „Vor der ersten Benutzung“.
• Wenn Sie Tabs mit integriertem Klarspüler verwenden, empfehlen wir, die Klarspüler-Dosierung auf Aus (S0) zu stellen.

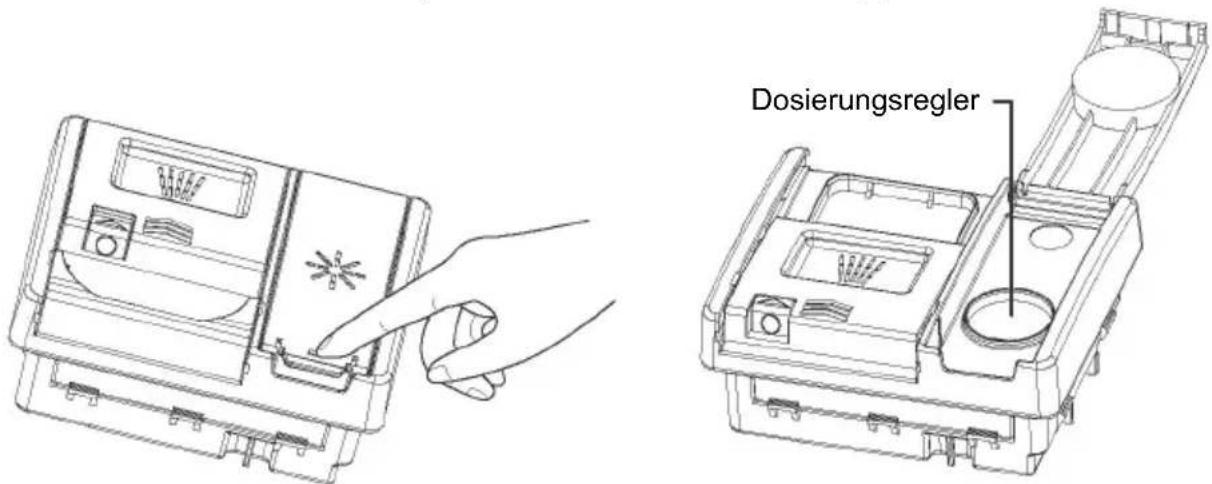

Nachfüllen des Klarspülerfachs

1. Ziehen Sie an der Taste, damit der Fachdeckel aufklappt.

Dosierungsregler

1. Gießen Sie den Klarspüler in die kreisförmige Öffnung und achten Sie darauf, dass er nicht über die MAX-Markierung hinaus gefüllt wird.

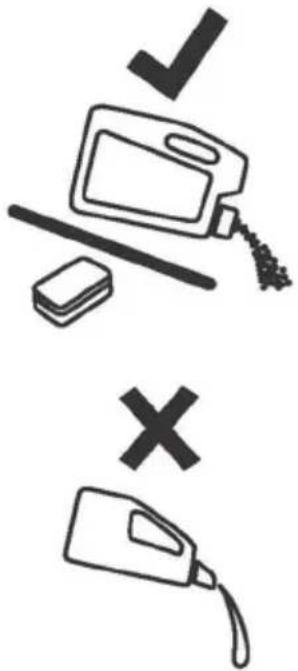

WICHTIG!

Achten Sie darauf, dass der Klarspüler nicht in die Geschirrspülmaschine läuft. Wischen Sie verschütteten Klarspüler ab, um eine übermäßige Schaumbildung zu vermeiden. Andernfalls kann es zu einer nicht unter die Garantie fallenden Störung kommen.

1. Schließen Sie den Deckel und achten Sie dabei darauf, dass er einrastet.

WICHTIG!

Legen Sie niemals stark saugfähige Materialien wie Schwämme und Handtücher in Ihre Geschirrspülmaschine. Geben Sie kein Geschirr oder Besteck in den Geschirrspüler, das durch Tabakasche, Wachs, Schmierfett oder Farbe verschmutzt ist.

Besteck und Silberzeug

Spülen Sie Besteck und Silberzeug sofort nach Gebrauch ab, um durch einige Lebensmittel verursachtes Anlaufen zu verhindern. Silberbesteck und -geschirr darf nicht mit Edelstahl, z. B. anderem Besteck, in Berührung kommen. Das Mischen dieser Materialien kann zu Verfärbungen führen. Nehmen Sie Silberbesteck sofort nach Programmende aus der Geschirrspülmaschine und trocknen Sie es von Hand ab.

Aluminium

Aluminium kann durch Spülmaschinenreiniger anlaufen. Der Grad der Veränderung hängt von der Qualität des Materials ab.

Andere Metalle

Besteck und Geschirr aus Eisen und Gusseisen kann rosten und anderes Geschirr verfärben. Kupfer, Zinn und Messing neigen zu Fleckenbildung. Spülen Sie diese Besteck und Geschirr aus diesen Materialien mit der Hand.

Holzwaren

Holz ist in der Regel hitze- und wasserempfindlich. Die regelmäßige Verwendung im Geschirrspüler kann dieses Material mit der Zeit beschädigen. Spülen Sie Besteck und Geschirr aus solchem Material im Zweifelsfall von Hand.

Glaswaren

Die meisten Glaswaren für den Alltagsgebrauch sind spülmaschinenfest. Kristallglas oder sehr filigrane und antike Glaswaren können verätzen, d. h. sie werden trüb. Solche Glaswaren sollten vorzugsweise handgespült werden.

Kunststoff

Einige Kunststoffe können ihre Form oder Farbe ändern, wenn sie mit heißem Wasser in Berührung kommen. Überprüfen Sie die Anweisungen des Herstellers zum Spülen von Kunststoffartikeln. Kunststoffgegenstände, die in der Geschirrspülmaschine gereinigt werden können, sind so zu beschweren, dass sie während des Spülens nicht umkippen und sich mit Wasser füllen bzw. durch den Korb fallen.

Geschirr mit Dekor

Die meisten modernen Porzellanmodelle sind spülmaschinenfest. Älteres Geschirr, z. B. solches mit Mustern über der Glasur, goldenen Rändern oder handbemaltes Porzellan können empfindlicher auf das Spülen in der Maschine reagieren. Spülen Sie Besteck und Geschirr aus solchem Material im Zweifelsfall von Hand.

Geklebtes Geschirr

Bestimmte Klebstoffe werden beim Spülen in der Maschine aufgeweicht oder aufgelöst. Spülen Sie Besteck und Geschirr aus solchem Material im Zweifelsfall von Hand.

Falls Geschirr oder Besteck mit verbrannten, versengten oder klebrigen bzw. anderen schwer zu entfernenden Lebensmittelresten verschmutzt ist, sollte es eine gewisse Zeit lang vor einem Spülgang eingeweicht oder mit einem Kratzer/Schwamm vorgereinigt werden, da die Maschine es sonst nur schwer reinigen kann. Entfernen Sie größere Lebensmittelrückstände, bevor Sie das Geschirr in den Geschirrspüler stellen. Geschirr und Besteck muss nicht unter fließendem Wasser vorgespült werden.

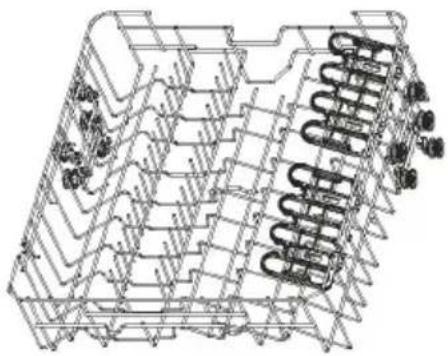

Oberer Geschirrkorb

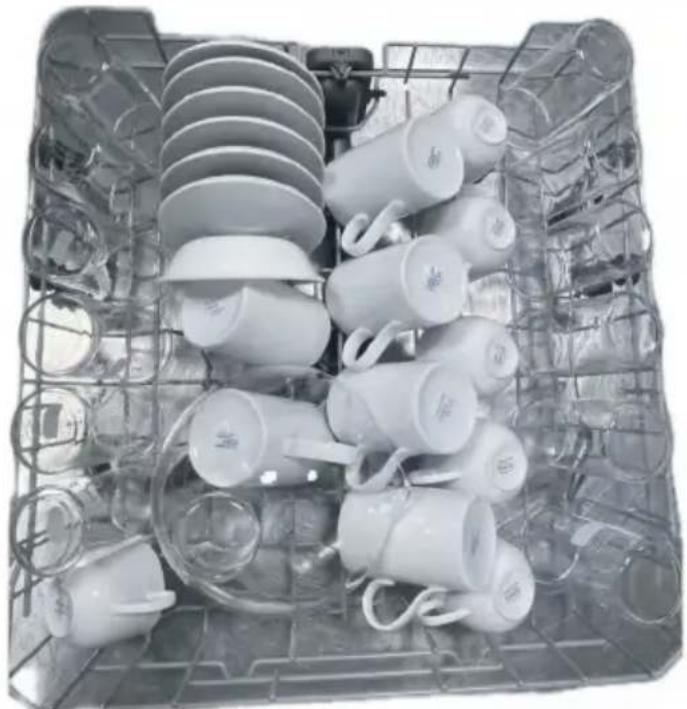

Der obere Korb ist für Gläser, Tassen, Untertassen, Teller, kleine Schüsseln und flache Pfannen vorgesehen.

Klappbare Tasseneinsätze

Passen Sie die Höhe an oder klappen Sie sie aus dem Weg, um Platz für anderes Geschirr zu schaffen. Verwenden Sie die Aussparungen, um die Stiele von Weingläsern hineinzustellen.

Stellen Sie die Höhe wie folgt ein:

1. Klappen Sie den Einsatz hoch, um ihn zu entriegeln.

2. Passen Sie die Höhe an, indem Sie ihn nach oben oder unten schieben.

3. Klappen Sie ihn nach unten und lassen Sie ihn einrasten.

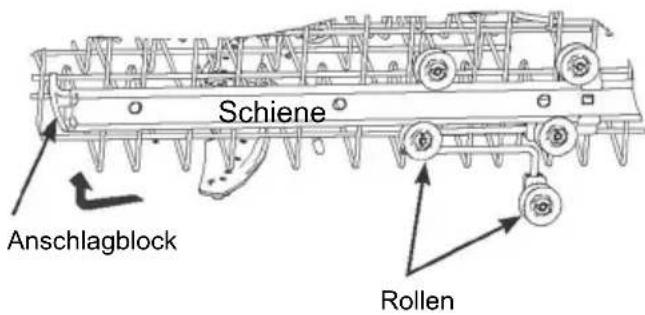

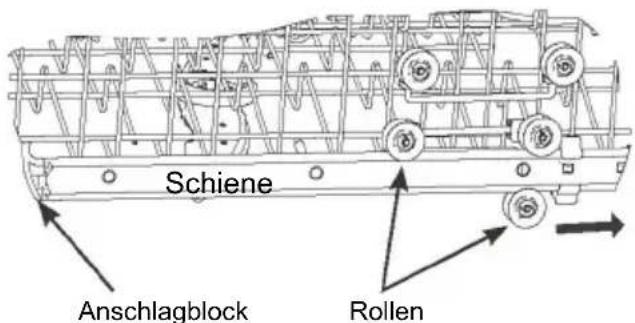

So stellen Sie den oberen Korb ein:

Vergewissern Sie sich vor dem Einstellen der Höhe, dass der Korb leer ist.

Entfernen:

Schiene Anschlagblock Rollen

Ersetzen:

Schiene Anschlagblock Rollen

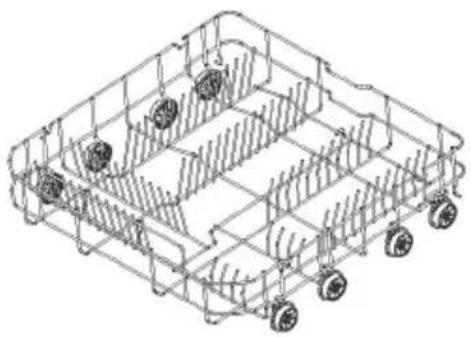

Unterer Geschirrkorb

Stellen Sie stark verschmutztes Geschirr (wie Töpfe, Pfannen oder Essteller) in den unteren Korb. Der stärkere Sprühstrahl sorgt für ein besseres Spülergebnis.

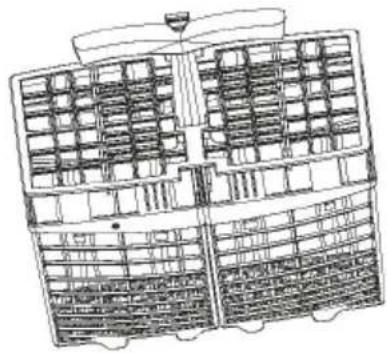

Besteck-/ Küchenutensilienkorb

Verwenden Sie den Korb, um Besteck und Utensilien zu sichern. Legen Sie Besteck und Utensilien in den Korb, um sie zu sicher unterzubringen.

VORSICHT

Legen Sie scharfe und spitze Teile mit der Klinge nach unten in die Maschine, um Verletzungen zu vermeiden.

WICHTIG!

• Verwenden Sie nur Spülmittel, die für Geschirrspülautomaten empfohlen werden.
• Geschirrspülmaschinenreiniger sind stark alkalisch. Sie können bei Verschlucken extrem gefährlich sein. Vermeiden Sie den Kontakt mit Haut und Augen und halten Sie Kinder und gebrechliche Personen vom Geschirrspüler fern, wenn die Tür geöffnet ist. Überprüfen Sie nach Ablauf des Programms, ob das Spülmittelpulver ausgeleert wurde.
• Sprühen oder schütten Sie niemals Spülmittel direkt auf die Teile im Geschirrspüler. Spülmittel und Spülmaschinentabs dürfen nicht in direkten Kontakt mit Geschirr oder Besteck kommen.
• Verwenden Sie keine Handwaschmittel, Seife, Waschmittel oder Desinfektionsmittel, da diese den Geschirrspüler beschädigen können.

Füllen des Spülmittelfachs

1. Drücken Sie die Taste, um das Fach zu öffnen.

WICHTIG!

Gehen Sie von der rechten Seite an das Fach, um zu verhindern, dass der Deckel an Ihrer Hand aufschnappt.

1. Geben Sie Spülmittel in das entsprechende Fach bzw. die Fächer.

WICHTIG!

Die Tabs dürfen stets nur in das (größere) Hauptfach gelegt werden.

1. Entfernen Sie überschüssiges Spülmittel von den Fachrändern.
2. Schließen Sie den Deckel und drücken Sie ihn herunter, bis er einrastet. Der Reiniger wird während des Spülprogramms automatisch in die Geschirrspülmaschine abgegeben.

Spülfach Deckel hier öffnen

So passen Sie die Benutzereinstellungen an

1. Benutzereinstellungen Einstellungsmodus

Halten Sie während der Programmauswahl die Taste ca. 5 Sekunden lang gedrückt, um die Benutzereinstellungen aufzurufen. Alle LEDs blinken dann 1 Sekunde lang und erlöschen dann, der Summer ertönt einmal. Zu den Benutzereinstellungen gehören die Einstellung des Klarspülers, des Wasserenthärters, des Summers, des Memo-Modus und der automatischen Türöffnung.

2. Einstellung des Memo-Modus

Drücken Sie 12 , um den Schalter zu ändern (Standardeinstellung ist "Aus"). Das zuletzt ausgeführte Programm wird nicht gespeichert, und beim nächsten Start ist ECO die Standardeinstellung. Wenn Sie den MEMO-Modus einschalten, wird das zuletzt ausgeführte Waschprogramm mit Zusatzfunktion gespeichert und standardmäßig ausgeführt.

Halten Sie Igedrückt, um das Einstellungsmenü zu verlassen und zum Status der Programmauswahl zurückzukehren.

Wenn der MEMO-Modus auf Ein eingestellt ist, leuchtet 12 auf.

Wenn der MEMO-Modus auf "Aus" gestellt ist, wird 12 ausgeschaltet.

Drücken Sie 12 , um die Änderungen zu speichern; der Summer ertönt einmal.

3. Einstellung der Wasserhärte

Rufen Sie den Einstellungsmodus auf. Drücken Sie einmal auf Pum die Stufe zu ändern (standardmäßig S3). Halten Sie ① gedrückt, um das Einstellungsmenü zu verlassen und zum Status der Programmauswahl zurückzukehren.

(1) S0 = Keine Led leuchtet
(2) S1 = PLED leuchtet
(3) S2 = P Led leuchtet auf
(4) S3 = P Led leuchtet
(5) S4 = P Led leuchtet
(6) S5 = P Led leuchtet

4. Einstellung des Summers

Rufen Sie den Einstellungsmodus auf. Drücken Sie um den Status zu ändern (standardmäßig geöffnet).

Halten Sie bedrückt, um das Einstellungsmenü zu verlassen und zum Status der Programmauswahl zurückzukehren.

Wenn der Summer eingeschaltet ist, leuchtet auf und piept.

Wenn der Summer ausgeschaltet ist, erlischt die Taste 📁 und es ertönt kein Signalton.

Wenn der Summerton auf NEIN eingestellt ist, bleiben der EIN/AUS-Ton, der Start-/Reset-Ton, der Programmende-Ton, der Alarmton und der Fehlerton erhalten.

5. Einstellung des Klarspülers

Nach dem Aufrufen des Einstellungsmodus

Drücken Sie die Taste ⚙, um die Einstellung für den Aufheller-Gang (R0-R3) aufzurufen.

Die Standardeinstellung ist R2 (5 ml).

Halten Sie ① 3 Sekunden lang gedrückt, um den Einstellungsmodus zu verlassen.

	3 h	6 h	Rx-Ebene
0	0	0	R0 Leer
1	0	0	R1 3 ml
1	1	0	R2 5 ml Standard
1	1	1	R3 6 ml

Starten eines Programms

1. Öffnen Sie die Tür und drücken Sie die EIN/AUS-Taste ①, um den Geschirrspüler einzuschalten.
2. Drücken Sie P, um das gewünschte Programm im Bedienfeld auszuwählen.
3. Drücken Sie >||, um das Programm zu starten und schließen Sie die Tür.

HINWEIS

Wenn der MEMO-Modus ausgeschaltet ist (Standardeinstellung), wird das zuletzt verwendete Programm nicht gespeichert, und die Waschmaschine schaltet beim nächsten Einschalten in den ECO-Modus. Wenn der MEMO-Modus eingeschaltet ist, wird das zuletzt verwendete Waschprogramm gespeichert, und die Waschmaschine wird beim nächsten Einschalten standardmäßig das vorherige Programm und zusätzliche Funktionen verwenden.

Anhalten und Neustarten eines Spülprogramms

1. Öffnen Sie zum Pausieren eines Spülprogramms die Tür vorsichtig. Die verbleibende Zeit blinkt, der Pausenton ertönt, und die Geschirrspülmaschine pausiert.

HINWEIS

Öffnen Sie die Tür erst dann vollständig, wenn sich die Sprüharme nicht mehr drehen, da andernfalls die Gefahr des Herausspritzens von heißem Wasser besteht.

1. Nun können Sie Geschirr je nach Bedarf hineinstellen, herausnehmen oder umsetzen.
2. Schließen Sie zum Fortsetzen des Spülprogramms die Tür wieder.

Abbrechen oder Ändern eines Spülprogramms

Öffnen Sie zum Pausieren eines Spülprogramms die Tür vorsichtig. Halten Sie die Taste >11 3 Sek. lang gedrückt. Das Spülprogramm wird zurückgesetzt. Dann können Sie ein neues Spülprogramm auswählen und damit beginnen.

VORSICHT

Wird ein Programm mitten im Spülen von Geschirr abgebrochen, verbleiben Reinigerrückstände auf dem Geschirr. Diese können gesundheitsschädlich sein! Achten Sie darauf, Reinigerrückstände vollständig abzuspülen, bevor Sie dieses Geschirr wieder verwenden.

Verzögerter Start eines Spülprogramms

So stellen Sie eine Startzeit ein, um den Programmstart zu verzögern:

1. Stellen Sie ein Programm ein.
2. Halten Sie die Taste ☺ so lange gedrückt, bis die gewünschte Verzögerungszeit (3h, 6h, 9h) verschwindet.
3. Drücken Sie die Taste START/PAUSE ^>11 , und schließen Sie die Tür.
   ▶ Die Dauer des Starts verringert sich um Stunden.
   ▶ Wenn der Countdown endet, beginnt das Programm.

Abbrechen eines verzögerten Starts

1. Drücken Sie ca. 3 Sekunden lang >||, um die Einschaltverzögerung abzubrechen und in den Zustand der Programmauswahl zu gelangen.
2. Oder drücken Sie die Netztaste ①, um die Geräte auszuschalten und die Einschaltverzögerung abzubrechen.

VORSICHT

Wird ein Programm mitten im Spülen von Geschirr abgebrochen, verbleiben Reinigerrückstände auf dem Geschirr. Diese können gesundheitsschädlich sein! Achten Sie darauf, Reinigerrückstände vollständig abzuspülen, bevor Sie dieses Geschirr wieder verwenden.

Programmende

Wenn das Programm abgeschlossen ist, ertönt der Summer dreimal. Nach 1 Minute schaltet sich das Gerät ab, ohne dass eine Taste betätigt werden muss.

VORSICHT

Wird die Tür unmittelbar nach Programmende geöffnet, kann heißer Dampf entweichen. Es besteht Verbrühungsgefahr! Öffnen Sie die Tür stets vorsichtig!

Nehmen Sie das Geschirr heraus:

▶ Öffnen Sie die Tür leicht und lassen Sie sie mit einem Spalt von ca. 100 mm angelehnt, um den Trocknungsvorgang zu fördern.
▶ Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist empfindlicher.
▶ Entfernen Sie zuerst das Geschirr aus dem unteren Korb und dann aus dem oberen Korb.

Im Laufe der Zeit können sich im Inneren Ihres Geschirrspülers Lebensmittelreste oder Kalkablagerungen ansammeln. Diese können die Effizienz verringern, und Speisereste können einen schlechten Geruch verursachen. Kontrollieren und reinigen Sie Ihre Geschirrspülmaschine regelmäßig.

WICHTIG!

• Vor jeder Reinigung bzw. Pflege ist es notwendig, die Geschirrspülmaschine stets von der Stromversorgung zu trennen, die Wasserversorgung abzudrehen und zu warten, bis sich alle Teile der Geschirrspülmaschine abgekühlt haben.
• Verwenden Sie niemals folgende Reinigungshilfen, da diese Oberflächen beschädigen können:
• Scheuerschwämme aus Kunststoff oder Edelstahl
• Scheuernde und lösungsmittelhaltige Haushaltsreiniger
• Saure oder alkalische Reiniger
• Wasch- oder Desinfektionsmittel
• Edelstahlreiniger oder Poliermittel
• Handwaschflüssigkeiten oder Seife
• Wenn sich zerbrochenes Geschirr oder Glas in der Geschirrspülmaschine befindet, muss es vorsichtig entfernt werden, um Verletzungen oder Schäden am Gerät zu vermeiden.
• Nach der Reinigung ist stets zu kontrollieren, ob die Sprüharme und Filter richtig sitzen.

Reinigung der Außenflächen der Geschirrspülmaschine

• Zum Reinigen der Außenflächen der Geschirrspülmaschine muss diese mit einem sauberen, weichen, feuchten Tuch abgewischt und mit einem sauberen, fusselfreien Tuch getrocknet werden.
• Wischen Sie bei nicht bündigen Flächen entlang oder um die Fläche herum. Wischen Sie die äußeren Bedientasten beispielsweise mit einer kreisförmigen Wischbewegung um die Taste herum ab.
• Achten Sie darauf, dass das Bedienfeld nicht übermäßig benetzt wird. Hinweis: Vor dem Reinigen des Bedienfelds ist es sinnvoll, die Tasten durch Aktivieren der Tastensperre zu sperren.

Reinigen der Türdichtung und des Innenraums der Geschirrspülmaschine

Reinigen Sie diese gründlich mit warmem Wasser und einem weichen, fusselfreien Tuch. Bei stark verschmutztem Inneren verwenden Sie einen Geschirrspülmaschinenreiniger/Entkalker gemäß den Anweisungen des Herstellers.

Reinigen des Filters

Die Filter verhindern, dass größere Lebensmittelstückchen im Abwaschwasser in die Pumpe gelangen. Diese können gelegentlich die Filter verstopfen. Wir empfehlen, die Filter immer dann zu reinigen, wenn es Hinweise auf Lebensmittelstückchen gibt.

• Drehen Sie zum Herausnehmen des Ablauffilters den Filter gegen den Uhrzeigersinn, um ihn freizugeben, und ziehen Sie ihn dann heraus.
• Nach dem Entfernen des Ablauffilters lässt sich die Filterplatte herausheben.
• Spülen Sie diese gründlich unter fließendem Wasser ab und setzen Sie sie dann wieder ein.

Setzen Sie die Filter nach der Reinigung wieder ordnungsgemäß ein und stellen Sie sicher, dass die Filterplatte bündig mit dem Geschirrspülmaschinenboden abschließt.

WICHTIG!

Achten Sie beim Reinigen der Unterseite der Filterplatte auf ihre scharfe Außenkante.

1 2 3

Eigenschaften

1. Ablauffilter
2. Filterplatte
3. Unterer Sprüharm

Nicht abgebildet: mittlere Sprüharme

Reinigen der Sprüharme

Kalkablagerungen und Speisereste im Abwaschwasser können die Öffnungen in den Sprüharmen verstopfen und die Armhalterungen blockieren. Reinigen Sie diese Teile etwa einmal im Monat, bei Bedarf auch öfter.

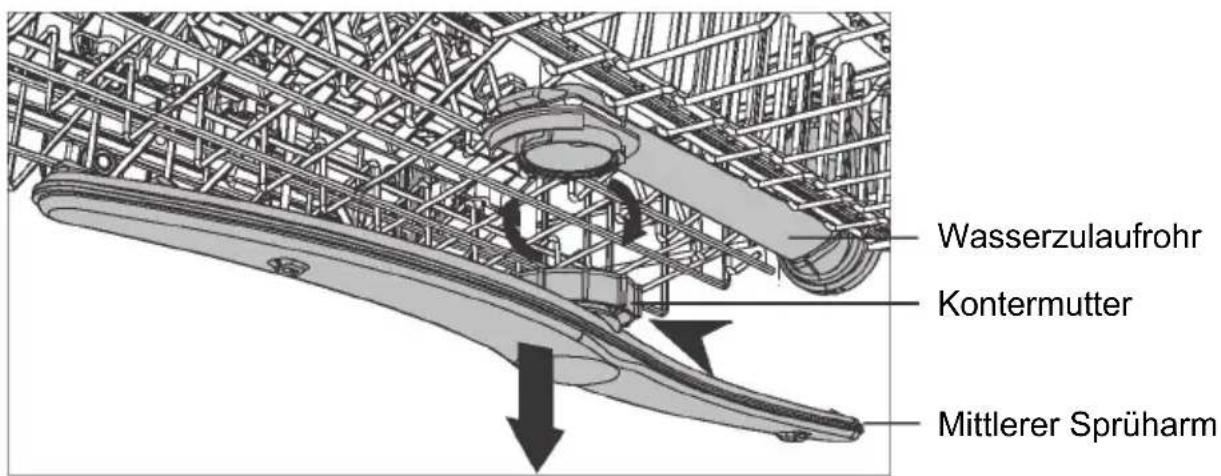

Reinigen des mittleren Sprüharms

• Schrauben Sie zum Herausnehmen des mittleren Sprüharms dessen Sicherungsmutter vorsichtig ab.
• Spülen Sie den Sprüharm gründlich unter fließendem Wasser ab und setzen Sie ihn dann wieder ein.

WICHTIG!

Die Sicherungsmutter des mittleren Sprüharms muss wieder fest auf das Wasserzulaufahr aufgeschraubt werden. Stellen Sie sicher, dass der mittlere Sprüharm fest arretiert ist und sich frei drehen kann.

Wasserzulaufrohr Kontermutter Mittlerer Sprüharm

Reinigen des unteren Sprüharms

• Heben Sie zum Entfernen des unteren Sprüharms diesen einfach von seiner Halterung ab.
• Spülen Sie den Sprüharm gründlich unter fließendem Wasser ab und setzen Sie ihn dann wieder in die Halterung ein.

Unterer Sprüharm

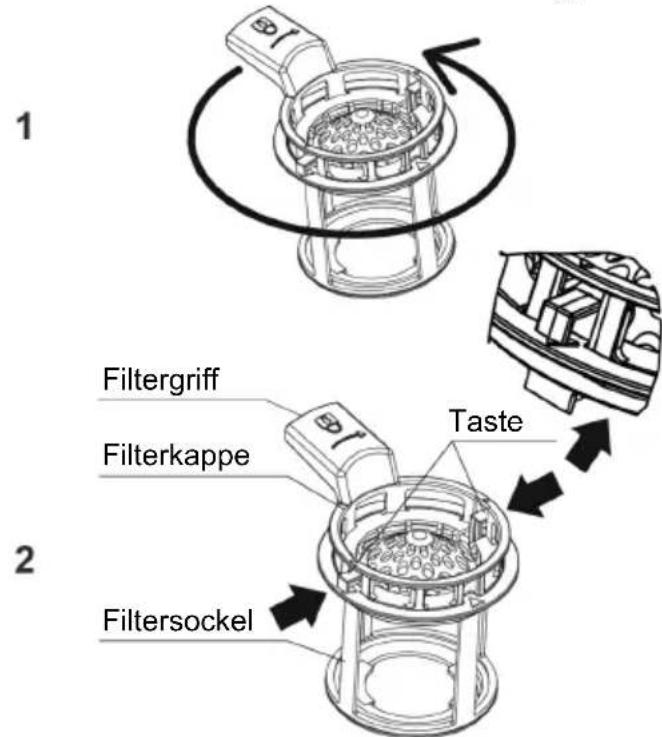

Herausnehmen und Reinigen des Filters

1 Filtergriff Filterkappe Taste 2 Filtersockel

Drehen Sie den Filter gegen den Uhrzeigersinn, um ihn zu lösen. Heben Sie ihn an, um ihn zu entfernen.

Drehen Sie den Filtergriff gegen den Uhrzeigersinn, um ihn zu lösen. Heben Sie ihn an, um ihn von der Filterplatte zu entfernen. Trennen Sie die Filterkappe vom Sockel, indem Sie die Entriegelungsknöpfe drücken und die Kappe anheben. Nehmen Sie die Filterplatte vorsichtig aus den Halteclips auf der Rückseite des Abflusses. Versuchen Sie nicht, den Filter mit Gewalt zu entfernen, da dies zu Schäden führen kann. Reinigen Sie ihn unter heißem Wasser und spülen Sie ihn gründlich aus.

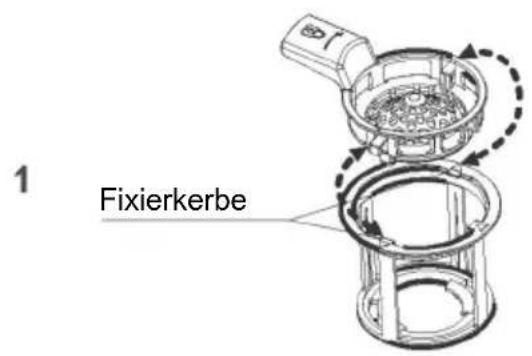

Auswechseln des Filters:

1 Fixierkerbe

1. Richten Sie die Filterkappe mit der Kerbe am Filterboden für eine Seite aus.
2. Drücken Sie den Knopf, um die Filterkappe unter dem Filterboden mit den Aussparungen für die anderen Seiten zu befestigen.

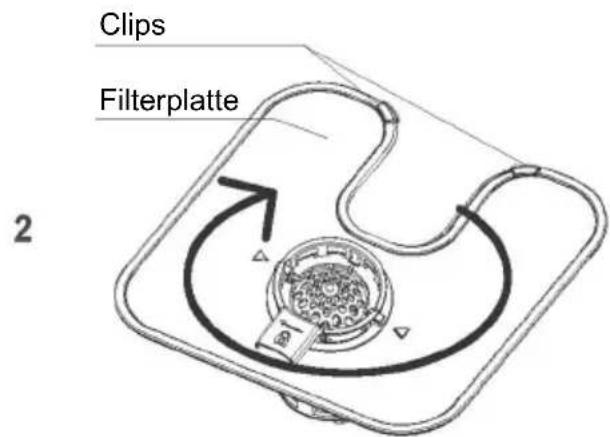

3. Schieben Sie die Filterplatte unter die Halteclips an der Rückseite des Abflusses und drücken Sie sie fest in die Clips. Vergewissern Sie sich, dass die Filterplatte bündig mit dem Boden des Geschirrspülers ist.
4. Setzen Sie den Ablauffilter wieder in den Geschirrspülerboden ein. Drehen Sie den Filtergriff im Uhrzeigersinn, bis er einrastet.

Clips Filterplatte 2

Setzen Sie den Ablauffilter wieder in den Geschirrspülerboden ein. Drehen Sie ihn 2 Mal im Uhrzeigersinn, bis er einrastet.

Viele auftretende Probleme lassen sich ohne spezielle Fachkenntnisse selbst beheben. Im Falle eines Problems prüfen Sie bitte alle aufgezeigten Möglichkeiten und befolgen die untenstehenden Anweisungen, bevor Sie sich an einen Kundendienst wenden.

VORSICHT

• Schalten Sie das Gerät vor der Wartung aus und ziehen Sie den Netzstecker aus der Steckdose.
• Elektrische Geräte sollten nur von qualifizierten Elektrofachleuten gewartet werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.

Das Gerät startet nicht, oder stoppt während des Betriebs oder die Kontrollleuchte leuchtet

Problem	Mögliche Ursache	Mögliche Lösung
Das Programm startet nicht.	Die Tür des Geräts ist offen.	Schließen Sie die Tür.
	Die Startzeitverzögerung ist eingestellt.	Siehe Display für die angezeigte Zeit.
	Der Netzstecker ist nicht in der Steckdose eingesteckt.	Schließen Sie den Netzstecker an.
	Beschädigte Sicherung im Hausstromkreis.	Ersetzen Sie die Sicherung.
Die Klarspüleranzeige leuchtet.	Das Klarspülerfach ist leer.	Solange Klarspüler nachfüllen, bis es voll ist.
Die Salz-Anzeige leuchtet.	Das Enthärtersalz ist aufgebraucht.	Füllen Sie den Tank mit spezifischem Salz auf, bis er voll ist.

Fehlercodes auf dem Display

Problem	Mögliche Ursache	Mögliche Lösung
Der LED-Bildschirm zeigt „E10“ kein Wasser.	Der Wasserhahn ist zugedreht.	Drehen Sie den Wasserhahn auf.Hinweis: Beheben Sie den Fehler, schalten Sie das Gerät aus und starten Sie das Programm neu.
	Der Wassereinlaufschlauch weist einen Knick oder eine Biegung auf.	Der Schlauch muss ordnungsgemäß geführt sein.
	Bei Aqua-Stop-Systemen: Der Wasserschutz wird ausgelöst; die Markierung (C) ist rot.	Der Schlauch muss ersetzt werden.
	Der Filter im Wassereinlaufschlauch ist verstopft.	Reinigen Sie den Filter an den Einlaufschlauchanschlüssen am Wasserhahn und an der Geräterückseite.
	Der Wasserzulauf ist verstopft.	Prüfen Sie den Wasserfluss aus dem Wasserhahn.
	Der Wasserdruck ist zu niedrig.	Wenden Sie sich an Ihr Wasserversorgungswerk vor Ort.
Der LED-Bildschirm zeigt „E30“ Wasserleck.	Der Überflutungsschutz ist eingeschaltet:Es gibt Wasserlecks im Gerät.Das Wassereinlassventil ist geöffnet und blockiert.Der Abfluss ist verstopft.	1. Drehen Sie den Wasserhahn zu.Trennen Sie das Gerät vom Stromnetz.Bitte wenden Sie sich an den Kundendienst.

Alle anderen Alarmcodes:
1. Beachten Sie den Alarmcode.
2. Bitte wenden Sie sich an den Kundendienst; siehe KUNDENDIENST.

Problem	Mögliche Ursache	Mögliche Lösung
Das Geschirr ist nicht sauber.	Die Filter sind verstopft.	Reinigen Sie die Filter.
	Die Filter sind nicht ordnungsgemäß zusammengebaut und installiert.	Die Filter müssen ordnungsgemäß zusammengebaut und installiert sein.
	Die Sprüharme sind verstopft.	Entfernen Sie schwer zu entfernende Speisereste mit einem dünnen spitzen Gegenstand.
	Das Programm war nicht ideal für die Art des Geschirrs und der Lebensmittelreste.	Vergewissern Sie sich, dass das eingestellte Programm für die Art des Geschirrs und der Lebensmittelreste passend ist.
	Falsche Positionierung von Besteck und Geschirr in den Körben. Das Wasser erreicht nicht alle Bereiche.	Vergewissern Sie sich, dass das Besteck und Geschirr ordnungsgemäß in den Körben einsortiert ist und Wasser leicht in alle Bereiche gelangen kann.
	Die Sprüharme konnten sich nicht frei drehen.	Vergewissern Sie sich, dass das Besteck und Geschirr ordnungsgemäß in den Körben einsortiert ist und die Sprüharme nicht blockieren.
	Kein Spülmittel oder unzureichende Spülmittelmenge im Spülmittelfach.	Kontrollieren Sie stets vor dem Starten eines Programms, dass Sie die richtige Menge Spülmittel in das Fach gegeben haben.
	Das Spülprogramm wurde durch eine lange Pause unterbrochen.	Öffnen Sie nicht die Tür und trennen Sie nicht die Stromversorgung, während das Spülprogramm läuft.
Weiße Streifen, Flecken oder bläuliche Schlieren auf Gläsern und Geschirr.	Die abgegebene Klarspülermenge ist zu hoch.	Verringern Sie die abgegebene Klarspülermenge.
	Die Spülmittelmenge war zu hoch.	Kontrollieren Sie stets vor dem Starten eines Programms, dass Sie die richtige Menge Spülmittel in das Fach gegeben haben.
	Mit einem Kurzspülprogramm verwendete Multitabs lösen sich unter Umständen nicht vollständig auf.	Wählen Sie bei der Verwendung von Multitabs ein längeres Programm.

Fehlerbehebung

Problem	Mögliche Ursache	Mögliche Lösung
Trockene Wassertropfflecken auf Gläsern und Geschirr.	Zu niedrige Klarspülermenge.	Erhöhen Sie die abzugebende Klarspülermenge.
	Mangelhafte Qualität des Klarspülers oder der Multitabs. Flecken auf Gläsern.	Der Reiniger ist zu alt; wechseln Sie das Produkt.
Das Geschirr ist nass.	Das Programm hatte keine Trocknungsphase.Das Programm hatte eine Trocknungsphase bei niedriger Temperatur.	Öffnen Sie die Tür leicht und lassen Sie sie mit einem Spalt von ca. 100 mm angelehnt, um den Trocknungsvorgang zu fördern.
Das Geschirr ist nass und matt.	Das Klarspülerfach ist leer.	Füllen Sie Klarspüler in das Fach nach und setzen Sie die Klarspüleranzeige zurück.
	Qualität des Klarspülers oder Multitabs.	Der Reiniger ist zu alt; wechseln Sie das Produkt.
Spülprogramm	EcoDas Programm verfügt standardmäßig über eine automatische Türöffnungsfunktion.
Mengen an pulverförmigem Spülmittel	21g Hauptspülprogramm
Dosierung des Klarspülers	R0-R3, R2 (Standard)
Maximale Anzahl von Gedecken	13
Höhenverstellung des oberen Korbs	Vergewissern Sie sich, dass sich der obere Korb in der höchsten Position befindet.

Name oder Handelsmarke des Lieferanten: Candy
Anschrift des Lieferanten (b): No. 236, Qianwangang Road, Huangdao District, Qingdao, China
Modell-Bezeichnung: CIP 3D9E0B
Allgemeine Produktparameter:
Parameter Wert Parameter Wert CIP 3D9E0B
Nennleistung (a) (ps) 13 Abmessungen in cm			Höhe 82,0
			Breite 59,7
			Tiefe 55,4
EEI (a) 49,6 Energieeffizienzklasse		(a) [D]	(c)
Index der Reinigungsleistung (a) 1,121 Index der Trocknungsleistung (a)			1,061
Energieverbrauch in kWh [pro Zyklus], basierend auf dem Eco-Programm mit Kaltwasserfüllung. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät genutzt wird.	0,830	Wasserverbrauch in Litern [pro Zyklus], basierend auf dem Eco-Programm. Der tatsächliche Wasserverbrauch hängt von der Art der Nutzung des Geräts und von der Wasserhärte ab.	11
Programmdauer (a) (h:min)	4:05	Typ	[integriert]
Luftschallemissionen (a) (dB(A) re 1 pW)	49 Luftschallemissionsklasse (a)		[C] (c)
Aus-Modus (W)	0,50 Standby-Modus (W)		0,50
Startzeitverzögerung (W) (falls zutreffend)	4,00	Vernetzter Standby-Modus (W) (falls zutreffend)	-
Mindestdauer der vom Lieferanten angebotenen Garantie (b): 24
Zusätzliche Informationen: -
Weblink zur Website des Lieferanten, auf der die Informationen gemäß Anhang II Punkt 6 der Verordnung der Kommission (EU)2019/2022 (1) (b)
(a) für das Eco-Programm zu finden sind.(b) Änderungen dieser Punkte gelten nicht als relevant für die Zwecke von Artikel 4 Absatz 4 der Verordnung (EU) 2017/1369.(c) Wenn die Produktdatenbank automatisch den endgültigen Inhalt dieser Zelle generiert, darf der Lieferant diese Daten nicht eingeben.

Informationen, die in die technische Dokumentation aufzunehmen sind

PARAMETER EINHEIT WERT
Energieverbrauch des Eco-Programms (EPEC), gerundet auf drei Dezimalstellen	kWh/Zyklus 0,830
Energieverbrauch des Standardprogramms (SPEC), gerundet auf drei Dezimalstellen	kWh/Zyklus 1,675
Energie-Effizienz-Index (EEI)	—	49,6
Wasserverbrauch des Eco-Programms (EPWC), gerundet auf eine Dezimalstelle	I/Zyklus 11
Index der Reinigungsleistung (Ic) — 1,121
Index der Trocknungsleistung (Id) — 1,061
Dauer des Eco-Programms (Tt), gerundet auf die nächste Minute	h:min 4:05
Leistungsaufnahme im Aus-Modus (Po), gerundet auf zwei Dezimalstellen	W 0,50
Leistungsaufnahme im Standby-Modus (Psm), gerundet auf zwei Dezimalstellen	W 0,50
Beinhaltet der Standby-Modus die Anzeige von Informationen?	— Nein
Leistungsaufnahme bei Startzeitverzögerung (Pds)(falls zutreffend), gerundet auf zwei Dezimalstellen	W 4,00
Luftschallemissionen	dB(A) re 1 pW	49

CANDY

User Manual Dishwasher
