BEDIENUNGSANLEITUNG Pocket Cinema T25 AIPTEK

DEFRITTU T25 Benutzerhandbuch Sicherheitshinweise:

1. Den Projektor nicht herunterfallen lassen, beschädigen oder das Produkt wieder

zusammensetzen. Anderenfalls wird keine Gewährleistung mehr übernommen.

2. Jedweden Kontakt des Gerätes mit Wasser vermeiden. Vor der Nutzung des

Gerätes Hände abtrocknen.

3. Den Projektor nicht hohen Temperaturen und direktem Sonnenlicht aussetzen.

4. Produkt mit Vorsicht handhaben. Kontakt mit scharfen Gegenständen vermeiden.

Von Gegenständen aus Metall fernhalten.

5. Den Projektor zu Ihrer eigenen Sicherheit nicht während eines Gewitters oder

Blitzschlages verwenden.

6. Nur vom Hersteller empfohlenes Zubehör verwenden.

7. Den Projektor außerhalb der Reichweite von Kindern aufbewahren.

8. Nicht direkt in das Objektiv des Projektors sehen.

FCC Konformitätserklärung: Dieses Gerät entspricht Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Strahlungen verursachen; und (2) muss alle empfangenen Strahlungen bewältigen können, inklusive solcher, die einen falschen Betrieb verursachen könnten. Dieses Gerät wurde geprüft, und es wurde festgestellt, dass es den Grenzwerten für Digitalgeräte der Klasse B gemäß Abschnitt 15 der FCC-Vorschriften entspricht. Diese Grenzwerte sind für die Gewährleistung eines angemessenen Schutzes gegen schädliche Interferenzen bei der Installation im Wohnbereich bestimmt. Dieses Gerät erzeugt und benutzt Hochfrequenzenergie und kann diese abstrahlen. Wenn es nicht gemäß der Anleitung installiert und verwendet wird, kann es Störungen des Rundfunkempfangs verursachen. Das Auftreten von Interferenzen kann jedoch bei keiner Installation völlig ausgeschlossen werden. Wenn dieses Gerät den Rundfunk- und Fernsehempfang stört, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, kann der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: - Platzieren Sie die Empfangsantenne an einer anderen Stelle bzw. richten Sie sie neu aus. - Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. - Schließen Sie das Gerät und den Empfänger an unterschiedliche Stromkreise an. - Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker. Alle Änderungen oder Modifikationen, die nicht ausdrücklich von der zuständigen Stelle genehmigt sind, führen zum Erlöschen der Betriebserlaubnis für das Gerät.www.aiptek.eu Seite 3 ENDEFRITTU T25 Benutzerhandbuch Bitte recyceln Sie dieses Produkt ordnungsgemäß, wenn es nicht mehr verwendet werden kann. Es kann nicht als Haushaltsmüll behandelt werden. Es muss separat über die verfügbaren Rücknahme- und Sammelsysteme entsorgt werden. Pflege- und Sicherheitshinweise für Projektoren: Bitte beachten Sie alle Warnungen, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch. Vermeiden von Hörschäden: Das Anhören mit einer hohen Lautstärke über einen längeren Zeitraum kann Ihre Ohren schädigen. Nutzungshinweis: Bitte: Ausschalten und das Kabel abtrennen, bevor Sie das Gerät reinigen. ● Ein weiches und trockenes Tuch mit einem milden Reinigungsmittel zur ● Reinigung des Bildschirmgehäuses verwenden. Das Netzteil entfernen, wenn das Produkt für einen längeren Zeitraum nicht ● verwendet wird. Stellen Sie sicher, dass die Raumtemperatur zwischen 0 - 35°C liegt. ● Stellen Sie sicher, dass die relative Feuchtigkeit zwischen 20-80%, 80% (max.), ● nicht-kondensierend, liegt. Es ist normal, dass der Projektor wegen seiner hohen Leistung während des ● Betriebes warm wird.

Augenschutz! Niemals direkt in den Projektorstrahl sehen. Bitte nicht: Die Lüftungsschlitze blockieren. ● Scheuermittel, Wachse oder Lösungsmittel zur Reinigung des Gerätes ● verwenden. Unter den folgenden Umständen verwenden: ● ► In extrem heißen, kalten oder feuchten Umgebungen. ► In Bereichen mit hohem Staub- und Schmutzaufkommen. ► In der Nähe von Geräten, die ein starkes Magnetfeld erzeugen. ► In direktem Sonnenlicht.www.aiptek.eu Seite 4

DEFRITTU T25 Benutzerhandbuch Inhaltsverzeichnis Lieferumfang............................................................................................ Seite 5 Produktübersicht...................................................................................... Seite 5 Stromversorgung des Projektors ............................................................. Seite 6 Systemvoraussetzungen ......................................................................... Seite 6 Treiberinstallation .................................................................................... Seite 6 Projektion starten..................................................................................... Seite 7 Projektionsgröße und Abstand ................................................................ Seite 8 Technische Daten .................................................................................... Seite 9 Fehlerbehebung ...................................................................................... Seite 10 Garantie ................................................................................................... Seite 10www.aiptek.eu Seite 5ENDEFRITTU T25 Benutzerhandbuch Lieferumfang Bitte überprüfen Sie, ob die folgenden Artikel im Paket enthalten sind:USB Projektor USB Kabel BenutzerhandbuchNetzteil Tasche Stativ Produktübersicht PocketCinema T25 bietet verschiedene Anschlüsse für den Betrieb:

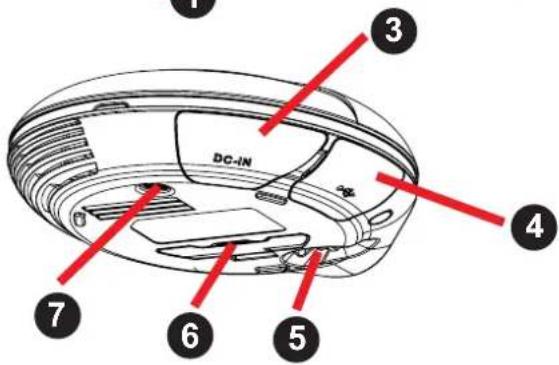

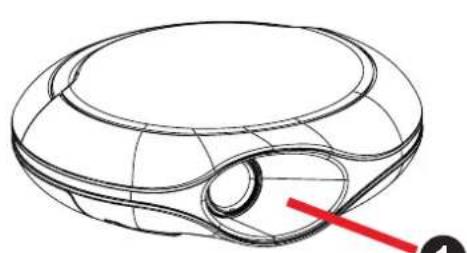

Objektiv Blaue Strom-LED, leuchtet wenn T25 eingeschaltet ist DC-In: Zum Anschluss des Netzteils USB Buchse: Zum Anschluss eines PC/Notebook mit einem USB Kabel Fokusring: Einstellen der Projektionsbrennweite durch Drehen des Rings. Standfuß: Zur Projektion eines Bildes auf eine höhere Ebene, ohne das Stativ zu verwenden. Stativsockel: Für die Verwendung des Statives, um auf eine höhere Ebene zu projizieren.www.aiptek.eu Seite 6

DEFRITTU T25 Benutzerhandbuch Stromversorgung des Projektors PocketCinema T25 kann auf zwei Arten mit Strom versorgt werden

1. Netzteil: Wenn das Netzteil angeschlossen ist, kann die Helligkeit in der Spitze

25 Lumen erreichen. Im Strommodus ist es nicht nötig, das zweite (gelbe) USB Kabel mit Ihrem PC/Notebook zu verbinden.

2. USB Modus: Im USB Modus müssen beide USB Kabel (Schwarz für Daten und

Gelb für Strom) an T25 angeschlossen sein. Die Helligkeit kann im USB Modus in der Spitze 18 Lumen erreichen. Systemvoraussetzungen Ihr System sollte mindestens über die folgenden Voraussetzungen verfügen, damit PocketCinema T25 flüssig auf Ihrem System laufen kann: Betriebssystem: Windows XP SP2 oder höher, Windows Vista, Windows 7 CPU: Dual Core CPU oder höher RAM: 2GB DDR RAM oder höher Schnittstelle: 2 x freie USB 2.0 Anschlüsse (1 x freier USB Anschluss, wenn das Netzteil verwendet wird) Festplatte: 50 MB freier Festplattenspeicher Treiberinstallation Bevor Sie den Projektor zur Projektion verwenden, müssen Sie den Pico Projektor Treiber auf Ihrem Notebook/PC installieren.

1. Verwenden Sie das USB Kabel, um das Gerät mit Ihrem Notebook/PC zu

verbinden. Der T25 wird als Massenspeichergerät erkannt und ein Popup- Fenster wird erscheinen. Klicken Sie auf das Symbol zum Öffnen des Ordners und anschließend auf „Pico Projector.exe“, um die Treiberinstallation zu starten.

2. Der Einrichtungsassistent wird erscheinen und Sie können die bevorzugte

Sprache auswählen. Folgen Sie einfach den Anweisungen auf dem Bildschirm, um mit der Installation fortzufahren.

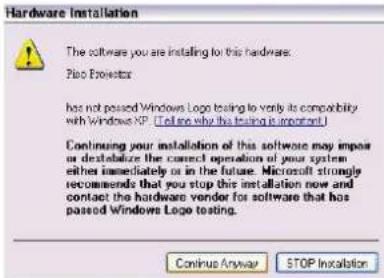

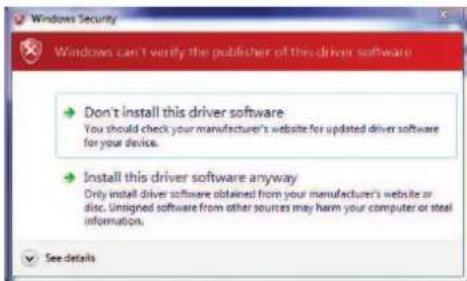

3. Während der Treiberinstallation könnte das Hardwareinstallations-Fenster

erscheinen. Bitte klicken Sie im Hardwareinstallations-Fenster auf Installation fortsetzen. Für Windows XP Für Windows Vista/7www.aiptek.eu Seite 7 ENDEFRITTU T25 Benutzerhandbuch

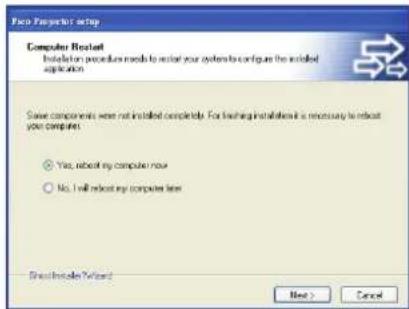

4. Nach Abschluss der Treiberinstallation werden Sie aufgefordert den Computer

neu zu starten. Bitte wählen Sie „Ja“, um den Computer neu zu starten und klicken Sie anschließend auf „Beenden“, um das Programm zu schließen.

Nach dem Neustart ist Pico Projektor erfolgreich auf Ihrem Notebook/PC installiert. Projektion starten Nach der Installation sehen Sie das Pico Projektor Symbol auf dem Desktop. Klicken Sie auf das Symbol, um die Projektion zu starten. Nach wenigen Sekunden wird das Steuerungsfeld des Projektors auf dem Bildschirm erscheinen und die Projektion automatisch starten. Anschließend wird das Steuerungssymbol von Pico Projektor in der Symbolleiste neben der Uhr erscheinen. Das Steuerungsfeld zeigt drei Funktionen:

1. Vollbild: Das projizierte Bild hat dieselbe Auflösung wie Ihr PC. Das

Bild wird 1:1 angezeigt und automatisch auf die native Auflösung des Projektors gebracht. Verwenden Sie diesen Modus auf leistungsstarken PCs, wenn Sie die volle Auflösung benötigen.

Kompatibler Modus: Im kompatiblen Modus wird die Auflösung Ihres PCs auf 800x600 herabgesetzt und von T25 projiziert. Der Vorteil liegt in einer wahrscheinlich besseren Bildqualität und einer besseren Leistung Ihres Systems.

3. Beenden: Dieser Modus wird den Projektor beenden und den Treiber

entladen. Bitte vergessen Sie nicht, bei jeder Verwendung des Projektors die folgenden Schritte auszuführen:

1. Verwenden Sie das USB Kabel zum Anschluss des Projektors an Ihrem

Notebook/PC. Verwenden Sie das zweite USB Kabel oder das Netzteil für die Stromversorgung.

2. Öffnen Sie die Pico Projektor Anwendung durch Anklicken des Symbols auf dem

3. Wählen Sie den besten Projektionsmodus.

Die Benutzung einer Atom CPU oder eines anderen Einzelkernprozessors könnte die Leistung Ihres Systems beeinflussen. Einige Hinweise könnten helfen, die Projektion flüssiger laufen zu lassen.

1. Anpassen der Videoauflösung unter 640x480.www.aiptek.eu Seite 8

DEFRITTU T25 Benutzerhandbuch

2. Auswahl von „Kompatibler Modus“ für die Projektion.

3. Verwenden des lizenzfreien Media Players für die Videowiedergabe, erhältlich

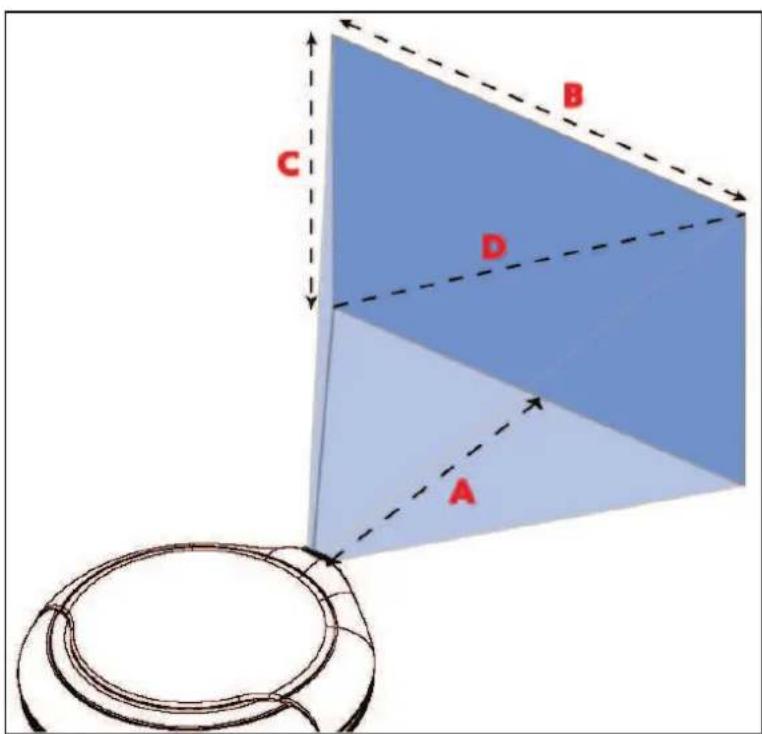

unter http://kmplayer.en.softonic.com Um Energie zu sparen, trennen Sie das USB Kabel vom Notebook/PC ab, wenn Sie Ihre Präsentation beendet haben. Projektionsgröße und Abstand Projektionsa- bstand (A) Bildschirmgröße- Breite (B) Bildschirmgröße- Höhe (C) Bildschirmdia- gonale (D) cm Zoll cm Zoll cm Zoll cm Zoll

ENDEFRITTU T25 Benutzerhandbuch Technische Daten Optische Technologie LCoS Lichtquelle RGB LED LED Lebensdauer > 20,000h Kontrast 400:1 Helligkeit USB Strom: Bis zu 18 Lumen Netzteil: Bis zu 25 Lumen Seitenverhältnis 4:3 Native Auflösung 800 x 600 (SVGA) Projektion Bildgröße 5” ~ 73” (12,7cm ~ 185,4cm) (Diagonal) Projektionsabstand 20cm ~ 300cm Zoom & Fokus Manuell Anzeigemodus Spiegelmodus (Vollbild, Kompatibler Modus) Projektionsquelle Notebook oder Netbook PC via USB 2.0 Stromversorgung Von Notebook/PC USB Port(s) oder 5V/2A AC Adapter Treiberinstallation Manuell Abmessung Durchmesser: 100mm x Höhe: 33mm Gewicht 170g Modellcode RTS (T25) Feuchtigkeit 20-80%, 80% (Max.), nicht-kondensierend Betriebstemperatur 0-35°Cwww.aiptek.eu Seite 10

DEFRITTU T25 Benutzerhandbuch Fehlerbehebung Falls Ihr Projektor nicht richtig funktionieren sollte, prüfen Sie die nachfolgenden Punkte, bevor Sie sich an ein Servicezentrum wenden. Symptom Bitte prüfen Der Projektor kann nicht eingeschaltet werden Prüfen Sie, dass alle Stecker richtig angeschlossen sind. ● Stellen Sie sicher, dass der USB Port USB 2.0 ist. ● Verwenden Sie einen anderen USB 2.0 Port oder einen ● anderen Computer. Prüfen Sie, dass die Netz LED-Anzeige ● AN ist. Versuchen Sie den direkten Anschluss an den USB Port ● des Notebooks anstatt über den Hub. Trennen Sie alle anderen USB Geräte vom System. ● Starten Sie den Computer nach Abschluss der ● Treiberinstallation neu. Trennen Sie das Gerät ab und schließen es erneut an. ● Das projizierte Bild ist zu dunkel Verwenden Sie den Projektor in einer dunkleren Umge- ● bung. Erhöhen Sie die Helligkeit durch Verwendung des Netz- ● teils. Verringern Sie die Größe des projizierten Bildes. ● Die projizierte Bild ist unscharf Stellen Sie den Fokus ein. Siehe „Einstellen des proji- ● zierten Bildes“. Prüfen Sie, ob das Objektiv verschmutzt ist. ● Kann die Pico Projektor Anwendung nicht anklicken Wenn während des Startvorgangs Probleme auftreten, ● starten Sie Ihren Computer im Abgesicherten Modus und deinstallieren Sie den Treiber. Die Temperatur an der Außenseite des Projektors erhöht sich Aufgrund der integrierten Hochleistungs-LED ist es nor- ● mal, dass dieser Projektor während des Betriebes warm wird. Dies hat keinen Einfluss auf die Leistung des Projek- tors. Das Projektorgehäuse führt Wärme ab, so dass sich die Oberfläche erwärmt. Halten Sie die Lüftungsschlitze immer frei von Schmutz und Blockierungen und verwen- den Sie den Projektor in einer gut belüfteten Umgebung. Garantie Bitte lesen Sie die beiliegende Garantiekarte, um mehr über die Garantiebedingungen, den Aiptek Service und Kontaktinformationen für Ihr Land zu erfahren.www.aiptek.eu Page 1 ENDEFrFRITTU T25 - Guide de l’utilisateur Bienvenue Nous vous remercions pour l’achat du PocketCinema T25 d’Aiptek. Le PocketCinema T25 est la dernière génération de projecteurs pico que vous pouvez facilement connecté au port USB de votre ordinateur. Un design compact et un poids léger lui permet de le glisser facilement dans n’importe quel sac. Grâce aux dernières technologies le T25 offre une image claire, colorée et brillante et est parfait pour vos présentations professionnelles, diaporamas ou simplement pour regarder un film. Avant de commencer à utiliser ce produit, nous vous recommandons de lire attentivement ce manuel afin d’utiliser de façon optimale votre nouveau projecteur pico. Nous vous souhaitons de passer de bons moments avec notre produit. Cordialement L’équipe Aiptekwww.aiptek.eu Page 2 ENDEFr FRITTU T25 - Guide de l’utilisateur Précautions d’emploi
