BEDIENUNGSANLEITUNG ECS 615.2 CCD OLYMPIA

ECS 615.2 CCD Bedienungsanleitung3

automatischer Aktenvernichter

1 Wichtige Sicherheitsvorschriften

Um alle Funktionen Ihres Aktenvernichters nutzen zu können, lesen Sie bitte diese

Anleitung vor Gebrauch des Geräts sorgfältig durch und bewahren Sie diese für den

zukünftigen Gebrauch auf.

● Halten Sie das Gerät von Kindern und Haustieren fern!

Das Gerät darf nur von Erwachsenen bedient werden.

● Das Gerät kann jeweils nur von einer Person bedient werden.

● Führen Sie während des Betriebs keine anderen Tätigkeiten am Gerät durch, wie z.B.

● Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.

● Schützen Sie das Gerät vor direkter Sonneneinstrahlung, extremer Hitze und

● Reparieren Sie das Gerät niemals selber. Verletzungsgefahr! Außerdem erlischt

dadurch der Garantieanspruch. Lassen Sie Reparaturen von qualifiziertem

Fachpersonal durchführen.

● Befolgen Sie alle Warnungen und Hinweise in dieser Anleitung, auf dem Gerät und

● Entfernen Sie keine Aufkleber oder Beschriftungen vom Gehäuse des Geräts.

Nehmen Sie auch keine sonstigen Veränderungen am Gehäuse vor.

Verletzungsgefahr! Außerdem erlischt dadurch der Garantieanspruch.

1.1 Sicherheitszeichen

Fassen Sie nicht mit den

Händen in die Einzüge!

Das Gerät darf nicht von

Kindern bedient werden!

Führen Sie keine Büroklam-

mern in die Einzüge ein!

Halten Sie langes offenes Haar,

Krawatten, Schals, Schmuck und

lose Kleidung vom Bereich der

Halten Sie Sprayflaschen-

Aktenvernichter fern.

Achtung: Die Nichtbeachtung dieser Sicherheitszeichen kann ernste körperliche

Verletzungen verursachen! Falls doch ein Gegenstand (Ärmel, Krawatte

etc.) unbeabsichtigt in einen der Einzüge gelangt, ziehen Sie sofort den

Netzstecker aus der Steckdose oder drücken Sie die blau beleuchtete

Sicherheitshinweis: Die Steckdose muss in der Nähe des Geräts angebracht

und leicht zugänglich sein. Sie können somit im Notfall das

Gerät schnell vom Netz trennen.

1.2 Elektrische Sicherheitsrichtlinien

Achtung: Prüfen Sie, ob die Spannungsangabe des Geräts mit der Ihres Stromnet-

zes übereinstimmt, siehe Kapitel „Technische Daten“!

● Ziehen Sie den Netzstecker aus der Steckdose

● vor der Entleerung des Auffangbehälters

● vor einer längeren Nichtbenutzung

● vor der Reinigung des Geräts

● vor einem Umstellen des Geräts

● Nehmen Sie das Gerät bei einem Schaden am Netzkabel, am Netzstecker oder am

Gerät selbst nicht mehr in Betrieb (Verletzungsgefahr)!

● Nehmen Sie keine Veränderung am Netzkabel vor, da es für die vorgegebene Netz-

spannung ausgelegt ist.

● Verwenden Sie nur ein zugelassenes Verlängerungskabel. Verwenden Sie keine

Mehrfachsteckdosen, Adapter oder nicht zugelassene Verlängerungskabel.

● Überlasten Sie nicht die empfohlene Kapazität der Steckdose oder eines

gegebenenfalls angeschlossenen Verlängerungskabels!

Achtung: Das Öffnen des Schneidwerkaufsatzes zu Reparaturzwecken ist verboten.

Lebensgefahr! Außerdem erlischt dadurch der Garantieanspruch.

2 Bestimmungsgemäßer Gebrauch

● Verwenden Sie den Aktenvernichter ECS 615.2 CCD nur zur Zerkleinerung von

Papier, CDs, DVDs oder Kreditkarten in den dafür vorgesehenen Einzügen! Das zu

zerkleinernde Material muss trocken sein und den im Kapitel „Technische Daten“

aufgeführten Anforderungen entsprechen! Die Zerkleinerung anderer Materialien

kann dazu führen, dass Sie sich verletzen (durch Splittern fester Materialien etc.)

oder Schäden am Gerät entstehen (z.B. Zerstörung des Schneidwerks).

● Entfernen Sie alle Büroklammern, bevor Sie dem Gerät das Papier zuführen!

● Vernichten Sie mit diesem Gerät keine Endlosformulare, Etiketten und Umschläge!

Das beschädigt das Schneidwerk und Sie verlieren den Garantieanspruch.

● Das Gerät darf nur in trockenen geschlossenen Räumen benutzt werden.

● Das Gerät ist nicht für die gewerbliche Nutzung ausgelegt. Beachten Sie den im

Kapitel „Technische Daten“ angegebenen Betriebszyklus.6

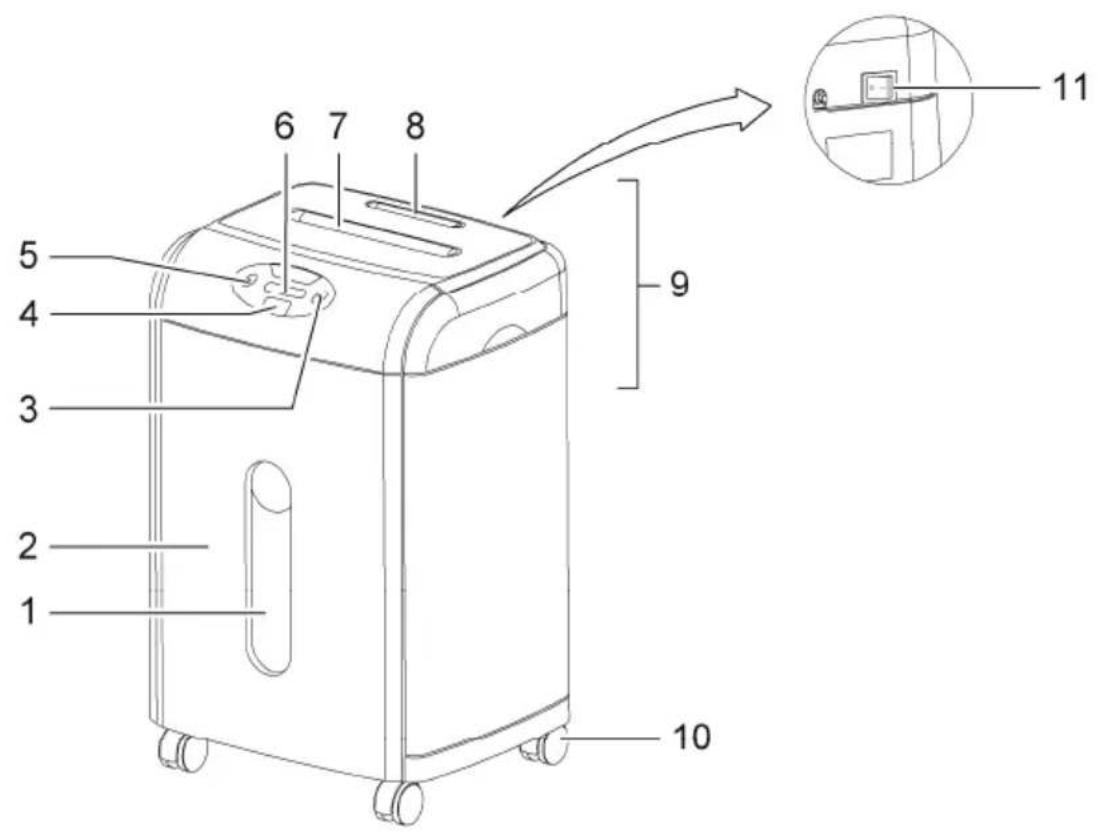

1 Sichtfenster Auffangbehälter

3 Vorwärtstaste (FWD)

4 Automatiktaste (ECS) /

5 Rückwärtstaste (REV)

9 Schneidwerkaufsatz

11 Ein-/Aus-Schalter7

1. Entnehmen Sie das Gerät vorsichtig der Verpackung.

Achtung: Die Unterseite des Schneidwerkaufsatzes enthält scharfe Ecken. Verlet-

2. Stellen Sie das Gerät auf einer ebenen Fläche auf.

3. Platzieren Sie das Gerät in der Nähe einer Steckdose. Stellen Sie das Gerät jedoch

nicht in der Nähe einer Wärmequelle oder in der Nähe von Wasser auf.

4. Setzen Sie den Auffangbehälter ein.

Hinweis: Der Aktenvernichter funktioniert nur, wenn der Originalauffangbehälter kor-

rekt eingesetzt ist.

5. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

6. Stecken Sie das Netzkabel in die Steckdose.

Hinweis: Achten Sie darauf, dass das Netzkabel nirgendwo im Weg ist, so dass

Personen oder Tiere nicht darüber laufen oder andere Gegenstände dar-

auf abgestellt werden können. Beachten Sie für die notwendigen Vor-

sichtsmaßnahmen die Angaben zur Energieversorgung auf der Rückseite

Sicherheitshinweis: Die Steckdose und der Netzanschluss des Geräts müssen

aus Sicherheitsgründen in der Nähe des Geräts und frei

zugänglich sein, damit die Stromversorgung im Notfall

schnell getrennt werden kann!

Hinweis: Die im Kapitel „Technische Daten“ empfohlene Kapazität darf nicht über-

schritten werden, ansonsten entsteht ein Materialstau! Beachten Sie, dass

sich die Dicke des Papiers beim Falten erhöht, dadurch kann die empfoh-

lene Blattkapazität überschritten werden. Reduzieren Sie die Papiermenge

auch bei grobfaserigem Papier.

5.1 Gerät einschalten

● Stellen Sie den Ein-/Aus-Schalter in die Position ON.

Die grüne Anzeige “Gerät an” leuchtet.

Das Gerät ist betriebsbereit.8

5.2 Die ECS-Funktion (Automatikbetrieb)

-Funktion wird der Zerkleinerungsbetrieb des Schneidwerks automatisch

gestartet, sobald Material durch den entsprechenden Einzug eingeführt wird:

● Das Gerät schaltet auf Vorwärtslauf und zieht das Material ein.

● 5 Sekunden nach dem Zerkleinerungsvorgang schaltet das Gerät automatisch ab.

Sie aktivieren die ECS-Funktion durch Drücken der Automatiktaste (ECS-Taste). Die

ECS-Taste leuchtet dann blau.

Hinweis: In der ECS-Funktion können über den Papiereinzug Papier sowie über den

CD-Einzug CDs, DVDs und Kreditkarten zerkleinert werden. Es darf immer

nur ein Einzug in Verwendung sein. Wenn Sie mehr als einen Einzug ver-

wenden, stoppt das Gerät. Beachten Sie auch die zulässigen Mengen zu

zerkleinernden Materials.

Hinweis: In der ECS-Funktion hat das Gerät einen sehr geringen Stromverbrauch.

5.3 Papier zerkleinern

Hinweis: Maximal 15 Blätter DIN A4 mit einem Gewicht von maximal 70 g/m

Hinweis: Entfernen Sie fremde Materialien vom Papier wie z.B. Büroklammern oder

1. Das Gerät ist eingeschaltet und befindet sich in der ECS-Funktion.

2. Führen Sie das Papier in den Papiereinzug ein.

5.4 CDs, DVDs oder Kreditkarten zerkleinern

Hinweis: Je Zerkleinerungsvorgang maximal 1 CD, 1 DVD oder 1 Kreditkarte.

1. Das Gerät ist eingeschaltet und befindet sich in der ECS-Funktion.

2. Führen Sie die CD, die DVD oder die Kreditkarte in den CD-Einzug ein.

Hinweis: Wenn Sie aus Sicherheitsgründen Kreditkarten im Partikelschnitt (Cross

Cut) vernichten möchten, können Sie dem Aktenvernichter Kreditkarten

auch über den Papiereinzug zuführen. Dies gilt nur für Kreditkarten und

Befindet sich das Gerät in der ECS-Funktion (Automatikbetrieb) oder im Vorwärts- bzw.

Rückwärtslauf, können Sie das Gerät im Notfall durch Drücken der ECS-Taste

5.6 Gerät ausschalten

Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

Abkürzung für engl. EcoShred9

Anzeige Ursache Abhilfe

Beseitigen Sie den Materialstau, siehe Kapitel

„Materialstau beseitigen“. Halten Sie sich an

die im Kapitel „Technische Daten“ empfohlene

Kapazität zu zerkleinernden Materials.

Lassen Sie den Motor abkühlen, siehe Kapitel

„Motorschutz“. Halten Sie sich an den im

Kapitel „Technische Daten“ angegebenen

Auffangbehälter voll

Der Auffangbehälter ist voll und muss geleert

werden, siehe Kapitel „Auffangbehälter

Der Motor schaltet bei Überlastung automatisch ab. In diesem Fall leuchtet die rote

Anzeige “Motor überhitzt”.

1. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf

Raumtemperatur abkühlen.

2. Stecken Sie den Netzstecker wieder in die Steckdose und setzen Sie den Betrieb

Hinweis: Beachten Sie den im Kapitel „Technische Daten“ angegebenen Betriebs-

8 Materialstau beseitigen

Wenn dem Schneidwerk zu viel Material (Papier, CD, DVD, Kreditkarte) zugeführt wurde,

entsteht ein Materialstau. Bei einem Materialstau schaltet das Gerät ab. In diesem Fall

leuchtet die rote Anzeige “Materialstau”.

Gehen Sie wie folgt vor:

● Entweder gibt der Aktenvernichter das Material von selber aus (automatischer

Rücklauf) oder Sie müssen den Rückwärtslauf manuell starten, siehe Kapitel

“Rückwärtslauf (REV-Taste)”.

● Befreien Sie die Einzüge von Materialresten über den Vorwärtslauf, siehe Kapitel

“Vorwärtslauf (FWD-Taste)”.

● Schalten Sie das Gerät gegebenenfalls abwechselnd in Vorwärts- und Rückwärtslauf,

bis kein Material mehr in den Einzügen ist.

● Entfernen Sie ggf. noch vorhandene Materialreste manuell aus den Einzügen, siehe

Kapitel “Materialreste manuell aus den Einzügen entfernen”.

● Schalten Sie das Gerät wieder in die ECS-Funktion.

● Reduzieren Sie die zu zerkleinernde Materialmenge.

● Achten Sie darauf, das Material in den richtigen Einzug zu stecken (Papier in den

breiten Papiereinzug, CDs/DVDs/Kreditkarten in den schmalen CD-Einzug).

8.1 Rückwärtslauf (REV-Taste)

Drücken Sie die REV-Taste, damit das Schneidwerk rückwärts läuft und das Material

Hinweis: Wenn es im Papiereinzug zu einem Materialstau gekommen ist, müssen

Sie zusätzlich überprüfen, ob sich Papierreste im Papiereinzug befinden

und diese gegebenenfalls manuell entfernen!

8.2 Vorwärtslauf (FWD-Taste)

Drücken Sie die FWD-Taste, um einen gegebenenfalls verbliebenen Materialrest zu

zerkleinern und aus dem Schneidwerk zu entfernen.

Hinweis: Die FWD-Taste wird nach Beseitigung eines Materialstaus benötigt, um

das Schneidwerk ohne Einführen von Material zum Laufen zu bringen.

8.3 Materialreste manuell aus den Einzügen entfernen

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den

Netzstecker aus der Steckdose.

2. Entfernen Sie eingeklemmte Materialreste vorsichtig mit geeignetem Werkzeug aus

3. Stecken Sie den Netzstecker wieder in die Steckdose und stellen Sie den

Ein-/Aus-Schalter wieder in die Position ON.11

9 Wartung und Pflege

Achtung: Wartungsarbeiten dürfen nur bei gezogenem Netzstecker vorgenommen

9.1 Auffangbehälter leeren

Spätestens wenn die rote Anzeige “Auffangbehälter voll” leuchtet, muss der

Auffangbehälter geleert werden.

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF.

2. Ziehen Sie den Auffangbehälter nach vorne aus dem Gerät.

3. Entleeren Sie den Inhalt an geeigneter Stelle.

4. Schieben Sie den Auffangbehälter wieder in das Gerät.

Hinweis: Es wird empfohlen, den Auffangbehälter nicht bis ans Schneidwerk heran

zu füllen. Hierdurch vermeiden Sie einen Rückstau des Schnittguts in das

Schneidwerk. Leeren Sie den Auffangbehälter regelmäßig.

Hinweis: Wenn der Auffangbehälter aus dem Gerät entfernt wird, ist der Aktenver-

nichter nicht mehr betriebsbereit. Der Aktenvernichter funktioniert nur,

wenn der Originalauffangbehälter korrekt eingesetzt ist.

9.2 Schneidwerk ölen

Damit Sie lange Freude an Ihrem Aktenvernichter haben, empfehlen wir Ihnen, die

Schneidwerke regelmäßig von Rückständen zu befreien und etwas Spezialöl für

Aktenvernichter auf das Schneidewerkzeug aufzutragen. Sie erhalten FCKW-freies

Spezialöl bei Ihrem Fachhändler oder direkt bei unserem Service-Center in Hattingen.

Sie verlängern hierdurch die Lebensdauer des Geräts.

● Nach jedem Leeren des Auffangbehälters Spezialöl in mehreren Querlinien auf ein

passendes Blatt Papier auftragen und dieses Blatt in der ECS-Funktion durch das

Schneidwerk laufen lassen.

Achtung: Die Verwendung von FCKW-haltigem Sprühflaschenöl ist verboten!

Sicherheitshinweis: Die Verwendung leicht entzündlicher Stoffe ist verboten.

1. Stellen Sie den Ein-/Aus-Schalter in die Position OFF und ziehen Sie den

Netzstecker aus der Steckdose.

2. Reinigen Sie das Gerät von außen mit einem weichen leicht angefeuchteten Tuch.

Hinweis: Verwenden Sie zur Reinigung des Gehäuses weder haushaltsübliche noch

scharfe Reinigungsmittel und auch keine Chemikalien (z.B. Benzin, Alko-

hol). Verwenden Sie allenfalls ausschließlich speziell für Aktenvernichter

zugelassene Reinigungsprodukte.12

Hinweis: Die Reinigung des Gerätegehäuses, der Einlasseinzüge oder des

Schneidwerkaufsatzes mit einem Hochdruckreiniger sowie mit Druckluft

oder Druckluftsprays ist nicht zulässig.

ECS 615.2 CCD Nicht für die gewerbliche Nutzung.

Sicherheitsstufe gem. DIN 32757 4

Einzug für Papier und Kreditkarten: ja

Schnittmethode, Schnittbreite Cross Cut (Partikelschnitt), 2 x 12 mm

Breite Papiereinzug 230 mm

Einzug für CDs/DVDs und Kreditkarten: ja

Schnittleistung jeweils max. 1 Stück

Schnittmethode, Schnittbreite Streifenschnitt, 23,5 mm (Streifenbreite)

Breite Einzug 122 mm

Betriebszyklus 10 min an, 50 min aus

Schnittgeschwindigkeit 2,0 m/min

Schneidwerk Qualitätsstahl

Geräuschpegel 60 dB(A)

Volumen Auffangbehälter Papier 35 Liter (ca. 450 Blatt DIN A4)

Volumen Auffangbehälter CDs/DVDs u.a. 1 Liter

Auffangbehälter mit Kontrollfenster ja

Rückwärtslauf (automatisch und manuell)

Vorwärtslauf (ohne Materialzuführung)

Gerät an (grüne LED)

Materialstau (rote LED)

Überhitzungsschutz (rote LED)

Auffangbehälter voll (rote LED)

Abmessungen (B x T x H) 435 x 360 x 669 mm

Spannungsversorgung 230 V / 50 Hz

Aufnahmeleistung max. 620 W (2,6 A)13

11 Problembehandlung

Problem Diagnose & Ursache Abhilfe

Steckt der Netzstecker richtig

Stecken Sie den Netzstecker

richtig in die Steckdose.

Steht der Ein-/Aus-Schalter in

Stellen Sie den Ein-/Aus-

Schalter in die Position ON.

Befindet sich das Gerät in der

Drücken Sie die ECS-Taste, so

dass diese blau leuchtet.

Ist das Gerät korrekt

zusammengebaut worden?

Stellen Sie sicher, dass der

Auffangbehälter korrekt

Startet der Motor nicht, wenn

Material zugeführt wird?

Schieben Sie das Material so in

den jeweiligen Einlass, dass der

Sensor in der Mitte berührt wird.

War das Gerät für längere Zeit

ununterbrochen in Betrieb? Ist

die Oberfläche des Geräts

warm? Dann ist vermutlich der

zulässige Betriebszyklus

überschritten worden.

Ziehen Sie den Netzstecker aus

der Steckdose und lassen Sie

den Motor auf Raumtemperatur

abkühlen. Betriebszyklus siehe

Kapitel “Technische Daten”.

Materialstau Haben Sie mehr als die

zulässige Materialkapazität

zugeführt (siehe Kapitel

“Technische Daten”)? Ist das

Material nicht gerade in den

Einzug geführt worden?

Entfernen Sie den Materialstau,

siehe Kapitel “Materialstau

Hinweis: Wenn Sie den Fehler nicht selbstständig beheben können, kontaktieren

Sie Ihren Händler oder rufen Sie die Olympia Hotline an.

12 Entsorgungshinweis

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses

Produkt nach der Lebenszeit zu einem für den Endanwender verfügbaren

Rücknahme- oder getrennten Sammelsystem gebracht werden soll. Dieses

Symbol gilt nur in den Staaten des EWR*.

* EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedstaaten

plus die Staaten Island, Liechtenstein und Norwegen umfasst.14

WICHTIGE GARANTIEUNTERLAGE BITTE UNBEDINGT AUFBEWAHREN !

wir freuen uns, dass Sie sich für ein Qualitätsprodukt der Marke ent-

schieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem

ergeben, beachten Sie bitte folgende Punkte:

● Die Garantiezeit für Ihr Gerät beträgt 24 Monate.

● Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf.

● Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

(Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min.,

maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch weiterhelfen.

● Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in

der Originalverpackung an folgende Anschrift zu senden:

Service-Center Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen.

Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen

Ihre Olympia Business Systems Vertriebs GmbH Version vom 22.11.201015

ECS 615.2 CCD Energy-Saving

5.2 Stand 'ECS' (automatisch)

10 Technische gegevens

Konformitätserklärung / Declaration of Conformity

Olympia ECS 615.2 CCD GB IE CY The manufacturer hereby declares that the equipment complies with the

stipulations defined in the following guidelines and standards:

DE AT CH Der Hersteller erklärt hiermit, dass das Gerät mit den Bestimmungen der

Richtlinien und Normen übereinstimmt:

FR BE Le fabricant déclare par la présente que l’appareil est conforme aux

OLYMPIA Business Systems Vertriebs GmbH Zum Kraftwerk 1

Phone: 0 23 24 / 68 01-0

E-Mail: olympia@olympia-vertrieb.de

Hattingen, November 2010 Heinz Prygoda, Managing Director

Ort, Datum Name und Unterschrift

DoC No.: 2697 / Version 01 / 22.11.2010100

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand.

Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen

und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich

sein. Wir behalten uns inhaltliche und technische Änderungen vor.
