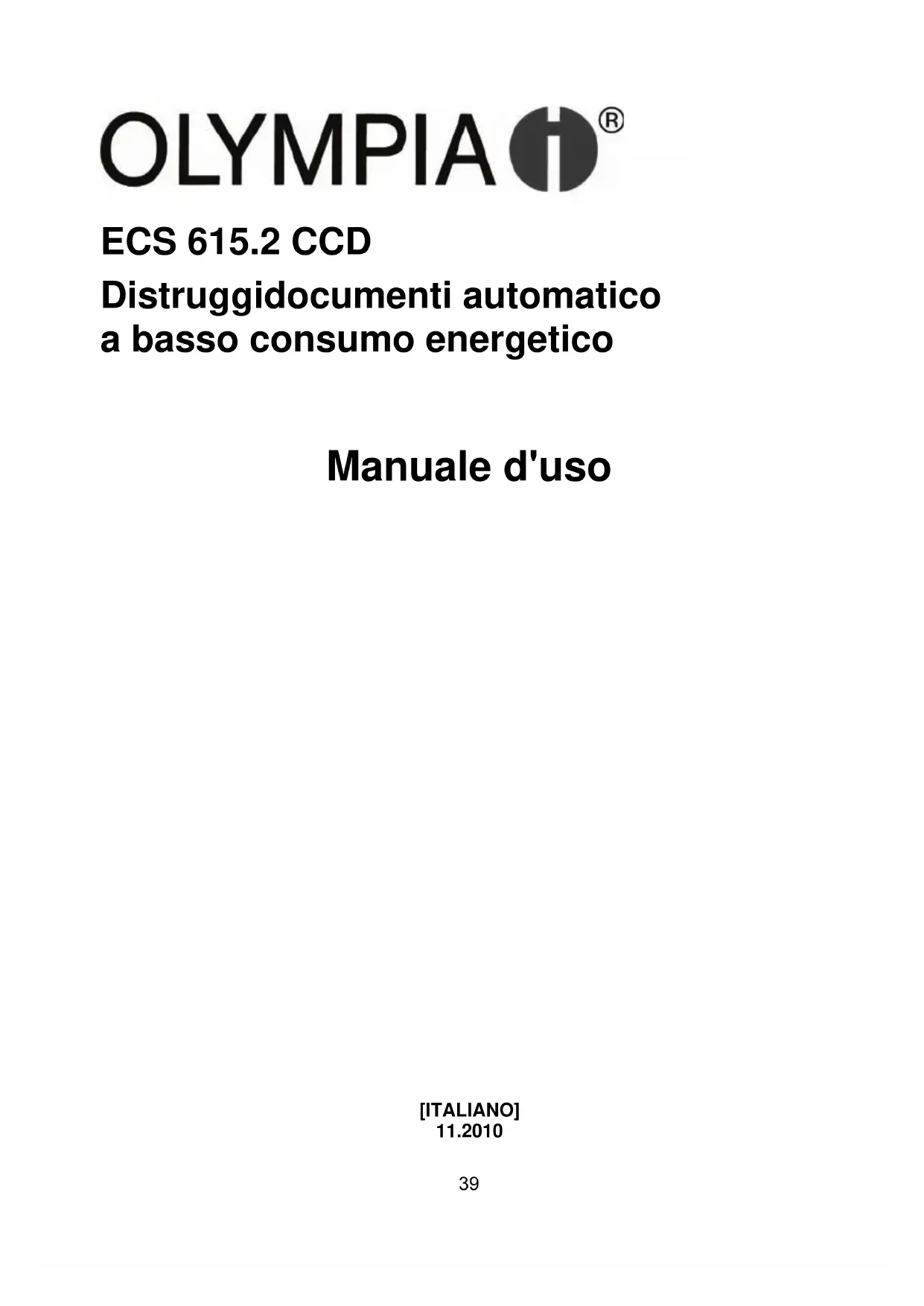

MANUALE UTENTE ECS 615.2 CCD OLYMPIA

Distruggidocumenti automatico a basso consumo energetico

Manuale d'uso

[ITALIANO]

11.2010

1 Disposizioni di sicurezza importanti

Prima dell'utilizzo del disposativo, leggere con attenzione le presenti istruzioni in modo da poter successivamente usfuquire di tutte le funzioni del distruggidocumenti. Conservare il manuale per impiego futuro.

• Tenere il disposativo lontano dai bambini e da animali domestici! Il disposativo va utilizzato esclusivamente da persone adulte.
  Il disposativo può essere utilizzato solo da una persona per volta.
  Non eseguire durante l'esercizio dell'apparecchio altri interventi come ad es. di pulizia.
  Non lasciare l'apparecchio incustodito quando è in funzione.
  Proteggere il disposativo dai raggi solari diretti, da calore estremo e dall'umidità!
• Non riparare mai il dispositorio autonomamente. Pericolo di lesions! In caso di inosservanza cessa il diritto di garanzia. Affidare eventuali riparazioni solo a personale technique qualificato.
• Seguire tutte le avventenze eindicazioni riportate nel presente manuale, sull'apparecchio e sulla confezione!
  Non rimuovere adesivi o diciture presenti sull'involucro dell'apparecchio. Evitare qualsiasi modifica all'involucro. Pericolo di lesioni! In caso di inosservanza cessa il diritto di garanzia.

1.1 Simboli di sicurezza

!	Attenzione! Avvertenza!		Non introdurre le mani nelle fessure di inserimento!
	Tenere lontano delle fessure di inserimento capelli lunghi scoti, cravatte, sciarpe, gioielli e indumenti pensolanti!		L'utilizzo del dispositivo non è consentito a bambini!
			Non introdurre graffiti nelle fessure di inserimento!
			Evitare di esporre il restruggidocumenti a nebbia propaganda da bombolette spray e gas.

Attenzione: L'inosservanza di questi symboli di sicurezza più essere causa di gravi le sioni fisiche! In caso di introduzione occidentale di un oggetto (maniche, cravatte, ecc.) nelle fissure di inserimento, scollegare immediamente la spina alla presa di corrente oppure premere il tasto ECS acceso di blu!

Indicazione di sicurezza: La presa deve trovarsi in prossimità del dispositivo ed essere facilemente accessibile. In caso d'emergenza è così possibile scollegare rapidamente il dispositivo alla rete.

1.2 Direttive per la sicurezza elettrica

Attenzione: Verificare se il valore di tensione riportato sull'apparecchio coincide con quello della propria rete elettrica, si veda il capitolo „Specifiche tecniche“!

• Estrarre la spina di alimentazione alla presa di corrente

• prima di svuotare il recipiente di raccolta

• in previsione di un periodo prolongato di inutilizzato
• prima di sopporre il disposativo a pulizia
• prima diambiareippo al dispositivo

Non mettere più in funzione l'apparecchio in caso di danni al cavo di rete, alla spina di alimentazione o all'apparecchio stesso (pericolo di lesioni)!
- Non compiere modifiche al cavo di rete visto che risultata progettato per la tensione di rete individata.
- Utilizzare solo cavi di prolunga autorizzati. Evitare l'uso di prese multiple, di adattatori o di cavi di prolunga non omologati.
- Evitare un excesso di carico rispetto alla potenza della presa di currente consigliata o di un cavo di prolunga eventualmente allacciato!

Attenzione: è vietato après la copertura del gruppo di taglio a scopo di riparazione. Pericolò di vita! In caso di inosservanza cessa il diritto di garanzia.

2 Impiego conformeagli usi previsti

• Il distruggidocumenti ECS 615.2 CCD è destinato unicamente alla frantumazione di carta, CD, DVD o carte di credito introdotti nelle apposite fissure di inserimento! Il materiale da frantumare deve essere asciutto e conforme ai requisiti indicati nel capitolo „Specifiche tecniche“! La frantumazione di altri materiali cui sono essere causa di lesionsi (ad es. dovute alla scheggiatura di materiali rigidi ecc.) o danni al dispositivo (ad es.istruzione del gruppo di taglio).
  Rimuovere tutte le graffiti prima di introdurre la carta nel dispositivo!
  Non distruggere con questo appearecchio moduli continui, adesivi e plich! Ciò cui danneggiare il gruppo di taglio e determinare la cessione del diritto di garanzia.
  L'apparecchio va usato esclusivamente in ambienti chiusi e asciutti.
• L'apparecchio non è progettato per un impiego commerciale. Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche".

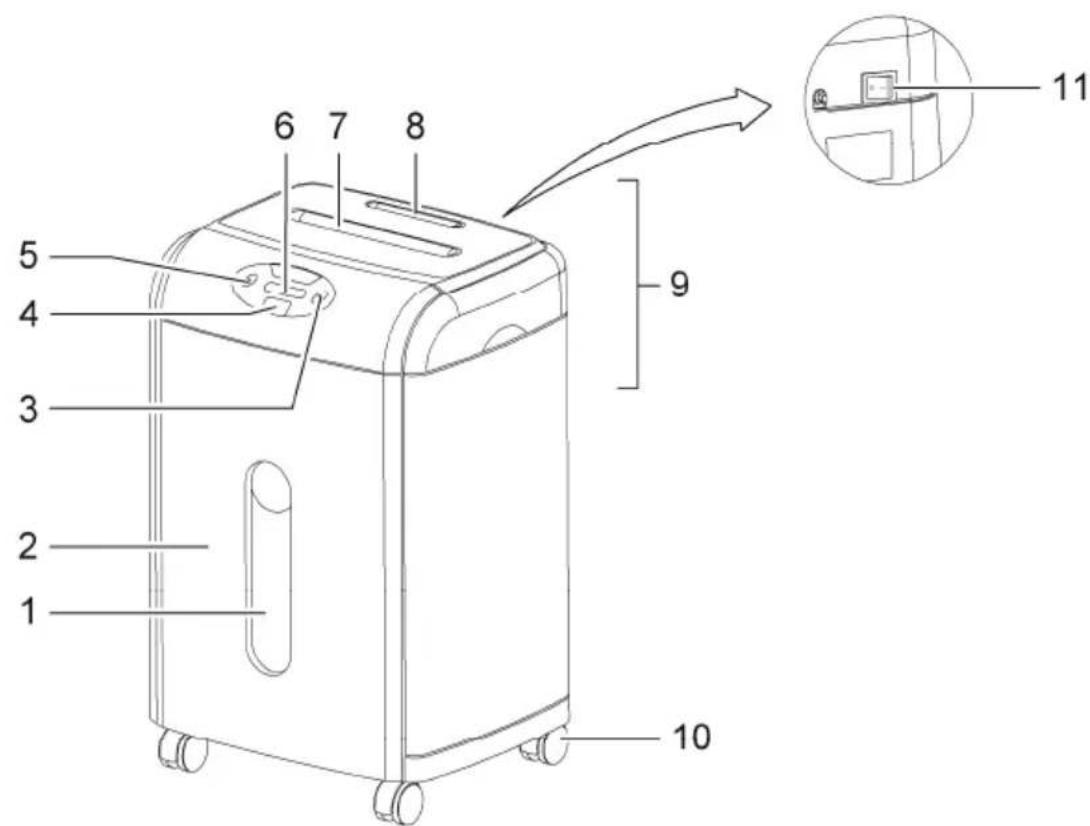

3 Elementi di lavoro

1 Finestra del recipiente di raccolta
2 Recipiente di raccolta
3 Tasto marcia in avanti (FWD)
4 Tasto modalità automatica (ECS) / Arresto di emergenza
5 Tasto marcia indietro (REV)

6 Indicators
7 Caricatore carta
8 Caricatore CD
9 Copertura del gruppo di taglio
10 Rotelle
11 Interruftore ON/OFF

4 Messa in funzione

1. Liberare il dispositivo cautamente dall'imballaggio.

Attenzione: Sul lato inferiore della copertura del gruppo di taglio si trovano angoli appuntiti. Pericolo di lesioni!

1. Ubicare il dispositivo su una superficie piana.
2. Posizione are il dispositivo nelle vicinanze di una presa di corrente. Ad agli modo evitare di ubicare il dispositivo in prossimità di una sorgente di calore o in prossimità di acqua.
3. Introduire il recipiente di raccolta.

Nota: Il distruggidocumenti funziona solo con recipiente di raccolta originale correttamente in posizione.

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.
2. Introduire il cavo di rete nella presa di corrente.

Nota: Evitare la posa del cavo di alimentazione nei puniti di passaggio in modo da evitare che persono o animali lo possano calpestre o che vi vengano poggiati sopra altri oggetti. Osservare leindicazioni sull'alimentazione elettrica riportate sul retro del dispositivo applicando le dovute precauzioni.

Indicazione di sicurezza:

Per motivi di sicurezza è necessario assicurare che presa di corrente e porta di alimentazione del dispositivo si trovino nelle vicinanze del dispositivo e che siano liberamente accessibili in modo da poter scollegare rapidamente, in caso d'emergenza, l'alimentazione elettrica!

5 Esercizio

Nota: Non è consentito superare la capacité descritta nel capitolo „Specifiche tecniche" visto altrimenti il pericolo che il materiale si inceppi! Si prega inoltre di tenere presente che lo spessore della carta aumento in presenza di pieghe, circostanza che riduce la capacité di distruzione dei fogli. Ridurre la quantità di cartaanche se si desidera restruggere cartagrezza.

5.1 Accensione dell'apparecchio

Passare con l'interruttore di inserimento/disinserimento in posizione ON.

La spia verde "Apparecchio inserto" è accesa.

L'apparecchio è primo all'esercizio.

5.2 Funzione ECS (esercizio automatico)

La funzione ECS⁴ avvia automaticamente la frantumazione da parte del gruppo di taglio non appena si proceeds all'introduzione di materiale nella rispetto della fissura:

L'apparecchio marcia in avanti e trascina il materiale.
- 5 secondi alla conclusione della procedura di frantumazione, l'apparecchio si spegne automaticamente.

Attivare la funzione ECS premendo il tasto modalità automatica (tasto ECS). Il tasto ECS si accende quando di blu.

Note: In modalità ECS è possibile frantumare via carta tramite il caricatore carta via CD, DVD e carte di credito tramite il caricatore CD. Ai fini della frantumazione è perché possibile utilizzato solo una fessura di inserimento per voita. Non appena si utilizza più di una fessura di inserimento, l'apparecchio si ferma. Osservare le quantità consentite di materiale frantumabile.

Nota: In modalità ECS l'apparecchio ha un consumo energetico basso.

5.3 Frantumazione di carta

Nota: Max. 15 fogli in fornato DIN A4 con un peso max. 70g / m

Note: Liberare la carta da materiali estranei come ad esempio graffette o adesivi.

1. L'apparecchio è inserto e si trova in modalità ECS.
2. Introduire la cartaattraverso il caricatore carta.

5.4 Frantumazione di CD, DVD o carte di credito

Nota: Per anni procedure di frantumazione introdurre max. 1 CD, 1 DVD o 1 carta di credito.

1. L'apparecchio è inserto e si trova in modalità ECS.
2. Inserire il CD, il DVD o la carta di credito nel caricatore CD.

Nota: Se per motivi di sicurezza si desiderano frantumare le carte di credito con taglio a frammento (cross cut), è possibile introdurre le carte di credito nel distruggidocumentianchetramite il caricatore carta.Cio vale solo per carte di credito e non per CD/DVD!

5.5 Arresto di emergenza

Con apparecchio in modalità ECS (modalità automatica), in marcia in avanti o in retromarcia, l'arresto immediato dell'apparecchio in caso di emergenza si ottiene premendo il tasting ECS.

5.6 Spegnimento dell'apparecchio

Passare con l'interruttore di inserimento/disinserimento in posizione OFF.

6 Indicators

Visualizzazione	Causa Rimedio
	Apparecchio inserto (ON)
	Materiale inceppato	Rimuovere l'intasamento, si veda il capitolo „Eliminazione di materiale inceppato". Osservare la quantità di materiale da frantumare consigliataindicata nel capitolo „Specifiche tecniche".
	Motore surriscaldato	Lasciare raffreddare il motore, si veda il capitolo „Protezione motore". Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche".
	Recipiente di raccolta pieno	Il recipientile di raccolta è pieno e va svuotato, si veda il capitolo „Svuotamento del recipientile di raccolta".

7 Protezione motore

Il motore si spegne automaticamente in caso di surriscaldamento. In quello caso si accende l'indicatore grosso "Motore surriscaldato".

1. Scollegare la spina di alimentazione alla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperatura ambiente.
2. Ricollegare la spina di alimentazione alla presa e proseguire l'esercizio.

Nota: Osservare il ciclo di esercizio indicato nel capitolo „Specifiche tecniche".

8 Eliminazione di materiale inceppato

In caso di inserimento di troppo materiale nel gruppo di taglio (carta, CD, DVD, carta di credito), il materiale si inceppa. In caso di intasamento l'apparecchio si spegne. In quello caso si accende l'indicatore rosso "Intasamento".

Procedere come segue:

• Il restruggidocumenti rimuove autonomamente il materiale (indietreggiamento automatico) oppure è necessario avviare manually la retromarcia, si veda il capitolo "Retromarcia (tasto REV)".
• Rimuovere eventuali residui di materiale delle fissure di inserimento avanzando in avanti, si veda il capitolo "Marcia in avanti (tasto FWD)".
  Passare con l'apparecchio alternando e marcia in avanti tra retromarcia, fino a quando il materiale inceppato risulta rimioso delle fissure di inserimento.
• Rimuovere manualmente eventuali residui di materiale ancora presenti dalle fessure di inserimento, si veda il capitolo "Rimozione manuale di residui di materiale dai caricatori".
  Passare con l'apparecchio di nuovo alla modalità ECS.
• Ridurre la quantità di materiale da frantumare.
• Fare attenzione ad insere il materiale nel caricatore corretto (carta nel caricatore carta largo, CD/DVD/carte di credito nel caricatore CD stretto).

8.1 Retromarcia (tasto REV)

Premere il tastingo REV facendo avanzare il gruppo di taglio in retromarcia e liberandolo così dal materiale.

Note: In presenza di un intasamento nel caricatore carta, verificare la presenza di residui di carta nel caricatore carta e rimuoverli se occorre!

8.2 Marcia in avanti (tasto FWD)

Premere il tasting FWD per frantumare residui di materiale eventualmente presenti e rimuoverli quindi dal gruppo di taglio.

Note: Il tasto FWD consente, una volta rimioso il materiale inceppato, il riavvio del gruppo di taglio anche alla precedente inserimento di materiale.

8.3 Rimozione manuale di residui di materiale dai caricatori

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione alla presa di corrente.
2. Rimuovere con cautela i residui di materiale incastrati nel gruppo di taglio con un apposto utensile.
3. Ricollegare quando la spina di alimentazione alla presa di corrente e passare con l'interruttore di inserimento/disinserimento alla posizione ON.

Attenzione: I lavori di manutenzione vanno eseguiti solo con spina di alimentazione scollegata!

9.1 Svuotamento del recipiente di raccolta

Il recipiente di raccolta va svuotato al più tardi quando si accende la spia rossa "Recipiente di raccolta pieno".

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF.
2. Rimuovere il recipiente di raccolta dal dispositorio tirandolo in avanti.
3. Svuotarne adequatamente il contentuto.
4. Riposizionare il recipiente di raccolta nell'apparecchio.

Note: Si consiglia di evitare che il recipiente di raccolta si riempia fino a toccare il gruppo di taglio. In quello modo si evitano inceppamenti all'internalo del gruppo di taglio causati dal materiale frantumato. Svuotare regolarmente il recipiente di raccolta.

Nota: Una volta rimioso il recipiente di raccolta dall'apparecchio, il distruggidocumenti non è pronto all'esercizio. Il distruggidocumenti funziona solo con recipiente di raccolta originale correttamente in posizione.

9.2 Lubrificazione del gruppo di taglio

In modo da poter utilizzare a lungo il distruggidocumenti, si consiglia di ripulire regolarmente il gruppo di taglio da residui applicando sul gruppo di taglio una minima quantità di olio speciale per distruggidocumenti. L'olio speciale esente da FCKW può essere acquistato presso un rivenditore di fiducia o direttamente dal nostro centro di assistenza clienti di Hattingen, Germania. Tale precauzione allunga la durata utile del dispositivo.

• Ogni volta che si svuota il recipiente di raccolta, applicare l'olio speciale su un foglio di carta disegnando diverse linee orizzontali e introdurre il foglioosi predisporto in modalità ECS facendolo frantumare dal gruppo di taglio.

Attenzione: è vietato l'uso di bombolette di olio a base di FCKW!

9.3 Pulizia dell'apparecchio

Indicazione di sicurezza: è vietato l'uso di materiali lavorante infiammabili. Pericolodi lesioni!

1. Passare con l'interruttore di inserimento/disinserimento in posizione OFF ed estrarre la spina di alimentazione alla presa di corrente.
2. Pulire l'apparecchio dall'esterno con un panno morbido leggermente inumidito.

Note: Non utilizzato durante la pulizia dell'involucro né detergenti domestici o aggressivi né sostanze chimiche di alcun genere (ad es. benzina, alcol). Ricorrere esclusivamente a detergenti speciali ammessi per la pulizia del restruggidocumenti.

10 Specifiche tecniche

	ECS 615.2 CCD
Non per uso commerciale.
Classe di protezione a norma DIN 32757 4
Caricatore carta e carte di credito: Si
Spessore di taglio	Max. 15 fogli DIN A4 (70 g/m2) oppure Max. 1 carta di credito
Metodo di taglio, larghezza di taglio Taglio	a framamento (cross cut), 2 x 12 mm
Larghezza caricatore carta 230 mm
Caricatore CD/DVD e carte di credito: Si
Spessore di taglio Max. 1 pezzo per volta
Metodo di taglio, larghezza di taglio Taglio	a strisce, 23,5 mm (larghezza strisce)
Larghezza caricatore 122 mm
Ciclo di esercizio 10 min. inserito, 50 min.	disinserito
Velocità di taglio 2,0 m/min
Gruppo di taglio Acciaio di qualità
Livello di rumorosità 60 dB(A)
Volume recipientete di raccolta carta	35 litri (ca. 450 fogli DIN A4)
Volume recipientete di raccolta CD/DVD e simili	1 litro
Recipiente di raccolta con finestra	Si
Funzioni	Arresto di emergenza Avvio/Arresto automatico Retromarcia (automatica e manuale) Marcia in avanti (senza inserimento carta)
Indicatori	Apparecchio inserito (LED verde) Intasamento (LEDrosso) Protezione da surriscaldamento (LED rosso) Recipiente di raccolta pieno (LED rosso)
Dimensioni (L x P x A)	435 x 360 x 669 mm
Peso	21 kg
Rotelle	Si
Alimentazione	230 V / 50 Hz
Potenza assorbita	Max. 620 W (2,6 A)

11 In caso di problemi

Problema Diagnosi & Causa Rimedio
L'apparecchio non funziona	La spina di alimentazione è inserita correttamente nella presa di corrente?	Introduire la spina di alimentazione correttamente nella presa di corrente.
	L'interruttore di inserimento/disinserimento è in posizione OFF?	Passare con l'interruttore di inserimento/disinserimento in posizione ON.
	Il dispositivo si trova in modalità ECS?	Premere il tasto ECS fino a quando l'indicatore si accende di blu.
	L'apparecchio è stato assemblato correttamente?	Assicurarsi che il recipiente di raccolta è stato introdotto correttamente.
	Il motore non parte nonostante venga introdotto materiale?	Spingere il materiale nella rispectiva fessura in modo da sfiorare il sensore posizionato al centro.
L'apparecchio non funziona dopo un esercizio prolongato oppure si ferma durante il funzionamento	L'apparecchio si è trovato in funzione ininterrottamente per un periodo prolongato? La superficie dell'apparecchio è surriscaldata? Probabilmente è stata oltrepassata la durata massima prevista per il ciclo di esercizio.	Scollegare la spina di alimentazione dalla presa elettrica e lasciare raffreddare il motore fino a quando non avrà di nuovo raggiunto la temperature ambiente. Per il ciclo di esercizio si Vega il capitolo "Specifiche tecniche".
Materialie inceppato	È stato introdotto più materiale di quanto consentito (si veda il capitolo "Specifiche tecniche")? Il materiale non è stato introdotto nella fessura in modo diritto?	Rimuovere l'intasamento, si Vega il capitolo "Eliminazione di materiale inceppato".

Nota: In caso non risultasse possibile rimuovere l'anomalia autonomamente, contattare il proprio rivenditore o il servizio Telefonico di assistenza Olympia.

12 Indicazioni sullo smaltimento

Questo symbolo (il bidone sbarrato) indica che l'utilizzatore finale è tenuto a smaltire il presente prodotto alla fine della rispettiva durata utile atraverso un sistema di recupero o di raccolta differenziata. Il symbolo vale solo per i paesi membrì SEE*.

• SEE = Spazio economico europeo comprehende gli stati membri dell'UE或者其他 Islanda, Liechtenstein e Norvegia.

13 Garanzia

Caro cliente,

ci congratuliamo con Lei per aver scelto quello apparecchio. In caso di difetti La preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato effettuato l'acquisto.
