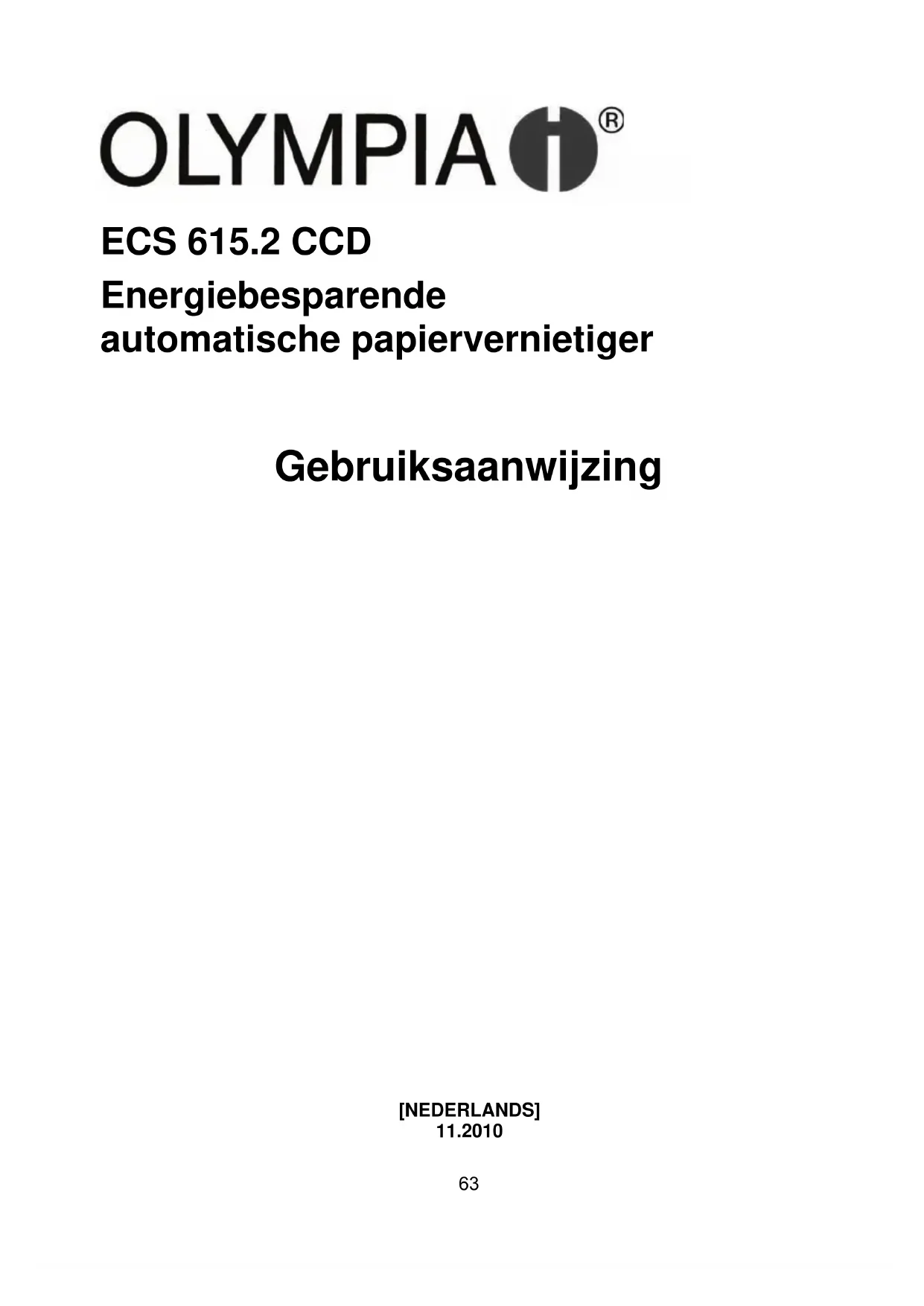

GEBRUIKSAANWIJZING ECS 615.2 CCD OLYMPIA

Gebruiksaanwijzing 63

1 Belangrijke veiligheidsvoorschriften

Om alle functies van de papiervernietiger te kunnen gebruiken leest u deze

gebruiksaanwijzing vóór gebruik van het apparaat aandachtig door en bewaart u haar

voor toekomstig gebruik.

● Houd het apparaat uit de buurt van kinderen en huisdieren!

Het apparaat mag alleen worden bediend door volwassenen.

● Het apparaat kan slechts door één persoon tegelijk worden bediend.

● Voer geen andere werkzaamheden aan het apparaat uit (bijvoorbeeld reinigen), als

het apparaat in werking is.

● Laat het apparaat gedurende het bedrijf niet zonder toezicht.

● Bescherm het apparaat tegen directe zonnestraling, extreme hitte en vocht!

● Repareer het apparaat nooit zelf. Gevaar voor persoonlijk letsel! Bovendien vervalt

hierdoor de garantie. Laat reparaties altijd uitvoeren door een vakman.

● Volg alle waarschuwingen en instructies in deze gebruiksaanwijzing, op het apparaat

en op de verpakking op!

● Verwijder geen stickers of opschriften van de behuizing van het apparaat. Voer ook

geen andere wijzigingen aan de behuizing uit. Gevaar voor persoonlijk letsel!

Bovendien vervalt hierdoor de garantie.

Houd uw handen uit de buurt

van de invoersleuven!

Het apparaat mag niet

Voer geen paperclips in de

Houd lang, niet-weggestoken

spuitbussen en gassen uit de

Let op: Negeren van deze veiligheidspictogrammen kan leiden tot ernstig

lichamelijk letsel! Als toch onverhoopt een voorwerp (mouwen, stropdas

enzovoort) in een van de invoersleuven terechtkomt, trekt u direct de

stekker uit het stopcontact of drukt u op de blauw verlichte schakelaar

Veiligheidsinstructie: Het stopcontact moet zich in de buurt van het apparaat

bevinden en goed bereikbaar zijn. U kunt zodoende in geval

van nood het apparaat snel van de netspanning scheiden.

1.2 Elektrische veiligheidsrichtlijnen

Let op: Controleer of de voedingsspanning van het apparaat overeenkomt met de

spanning van het elektriciteitsnet, zie het hoofdstuk ‘Technische

● Trek de stekker uit het stopcontact

● vóór lediging van de opvangbak

● vóór langere stilstand

● vóór reiniging van het apparaat

● vóór verplaatsing van het apparaat

● Neem het apparaat bij schade aan het netsnoer, aan de stekker of aan het apparaat

zelf niet meer in gebruik (kans op persoonlijk letsel)!

● Voer geen wijzigingen aan het netsnoer uit, omdat dit speciaal voor de

voorgeschreven netspanning ontworpen is.

● Gebruik alleen een goedgekeurde verlengkabel. Gebruik geen stekkerdozen,

adapters of niet-goedgekeurde verlengkabels.

● Voorkom overbelasting van het stopcontact c.q. van een aangesloten verlengkabel!

Let op: Openen van de snijwerkopbouw voor reparatiedoeleinden is verboden.

Levensgevaar! Bovendien vervalt hierdoor de garantie.

● Gebruik de papiervernietiger ECS 615.2 CCD alleen voor het versnipperen van

papier, cd's, dvd's of creditcards in de hiervoor bestemde invoersleuven! Het te

versnipperen materiaal moet droog zijn en de in het hoofdstuk 'Technische gegevens'

genoemde specificaties hebben! Versnipperen van andere materialen kan persoonlijk

letsel veroorzaken (bijvoorbeeld door versplintering van vaste materialen) of schade

aan het apparaat (bijvoorbeeld beschadiging van het snijwerk).

● Verwijder alle paperclips voordat u papier in het apparaat invoert!

● Versnipper met dit apparaat geen kettingformulieren, etiketten en omslagen! Hierdoor

raakt het snijwerk beschadigd en de garantie vervalt.

● Het apparaat mag alleen worden gebruikt in droge, gesloten ruimten.

● Het apparaat is niet bedoeld voor commercieel gebruik. Houd u aan de in het

hoofdstuk 'Technische gegevens' genoemde gebruiksduur.66

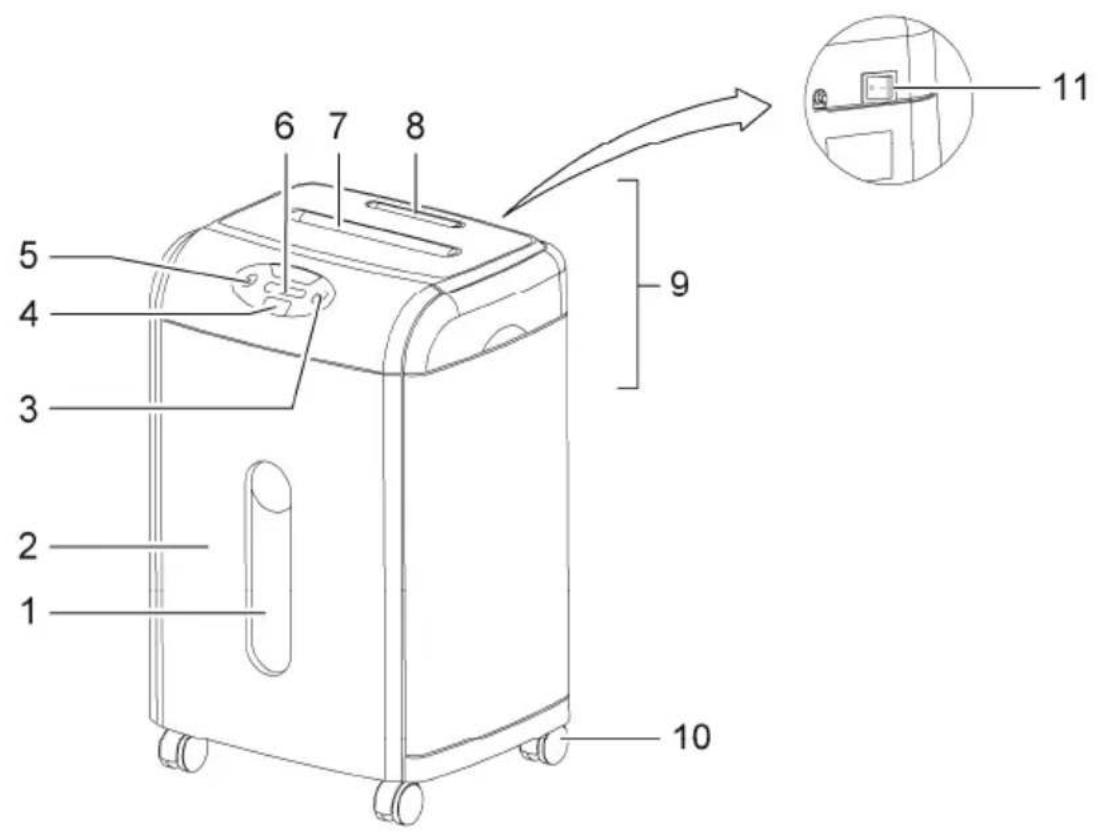

3 Bedieningselementen

5 Schakelaar 'Achteruit' (REV)

11 Schakelaar 'Aan/Uit'67

4 Apparaat in gebruik nemen

1. Neem het apparaat voorzichtig uit de verpakking.

Let op: De onderkant van de snijwerkopbouw heeft scherpe hoeken. Gevaar voor

2. Plaats het apparaat op een vlakke ondergrond.

3. Plaats het apparaat in de buurt van een stopcontact. Plaats het apparaat echter niet

in de buurt van een warmtebron of in de buurt van water.

4. Zet de opvangbak erin.

Opmerking: De papiervernietiger werkt alleen als de originele opvangbak op de juiste

manier geplaatst is.

5. Zet de schakelaar 'Aan/Uit' in de stand OFF.

6. Steek de stekker in het stopcontact.

Opmerking: Zorg ervoor dat het netsnoer nergens in de weg zit, zodat personen of

dieren er niet overheen kunnen lopen of voorwerpen erop kunnen worden

neergezet. Houd u aan de informatie over de energievoorziening op de

achterkant van het apparaat voor de vereiste veiligheidsmaatregelen.

Veiligheidsinstructie: Het stopcontact en de netaansluiting van het apparaat

moeten veiligheidshalve in de buurt van het apparaat en vrij

toegankelijk zijn, zodat de stroomvoorziening in geval van

nood snel kan worden gescheiden!

Opmerking: De in het hoofdstuk 'Technische gegevens' aanbevolen hoeveelheid mag

niet worden overschreden, anders ontstaat een vastloper! Houd er

rekening mee dat de dikte van het papier bij het vouwen toeneemt.

Hierdoor kan het aanbevolen maximale aantal vellen papier worden

overschreden. Verminder het aantal vellen papier ook als het papier een

5.1 Apparaat inschakelen

● Zet de schakelaar 'Aan/Uit' in de stand ON.

Het groene lampje 'Apparaat aan' brandt.

Het apparaat is klaar voor gebruik.68

5.2 Stand 'ECS' (automatisch)

wordt de versnipperfunctie van het snijwerk automatisch gestart, zodra

materiaal door de hiervoor bestemde sleuf wordt ingevoerd:

● Het apparaat schakelt op vooruit draaien en trekt het materiaal in.

● 5 seconden na de versnippering schakelt het apparaat automatisch uit.

Activeer de stand ECS met de schakelaar ECS (automatisch). De schakelaar ECS is dan

Opmerking: In de stand ECS kunnen via de handmatige papierinvoer papier evenals

via cd-invoer cd's, dvd's en creditcards worden versnipperd. Er mag echter

slechts één invoer tegelijk in gebruik zijn. Als u meer dan één invoer

gebruikt, stopt het apparaat. Zorg er ook voor dat de toelaatbare

hoeveelheden te versnipperen materiaal worden aangehouden.

Opmerking: In de stand ECS heeft het apparaat een zeer laag stroomverbruik.

5.3 Papier versnipperen

Opmerking: Maximaal 15 vellen DIN A4 met een gewicht van maximaal 70 g/m².

Opmerking: Verwijder vreemde materialen van het papier (bijvoorbeeld paperclips of

1. Het apparaat is ingeschakeld en bevindt zich in de stand ECS.

2. Voer het papier in de papierinvoer in.

5.4 Cd's, dvd's of creditcards versnipperen

Opmerking: Afhankelijk van het versnipperingsproces maximaal 1 cd, 1 dvd of 1

1. Het apparaat is ingeschakeld en bevindt zich in de stand ECS.

2. Voer de cd, de dvd of de creditcard in de cd-invoer in.

Opmerking: Als u in verband met de veiligheid creditcards wilt versnipperen (Cross

Cut), kunt u de creditcards ook via de papierinvoer toevoeren. Dit geldt

alleen voor creditcards en niet voor cd's/dvd's!

Als het apparaat in de stand ECS (automatisch) of in de stand 'Vooruit'/'Achteruit draaien'

staat, kunt u het apparaat in geval van nood met de schakelaar ECS direct stoppen.

5.6 Apparaat uitschakelen

Zet de schakelaar 'Aan/Uit' in de stand OFF.

Afkorting voor het Engelse EcoShred69

Verwijder de vastloper, zie het hoofdstuk

'Vastloper verhelpen'. Houd u aan de in het

hoofdstuk 'Technische gegevens' aanbevolen

hoeveelheid te versnipperen materiaal.

Laat de motor afkoelen, zie het hoofdstuk

'Motorbeveiliging'. Houd u aan de in het

hoofdstuk 'Technische gegevens' genoemde

De opvangbak is vol en moet worden

leeggemaakt, zie het hoofdstuk 'Opvangbak

De motor schakelt automatisch uit bij overbelasting. In dit geval brandt het rode lampje

1. Trek de stekker uit het stopcontact en laat de motor afkoelen tot kamertemperatuur.

2. Steek de stekker weer in het stopcontact en ga verder met versnipperen.

Opmerking: Houd u aan de in het hoofdstuk 'Technische gegevens' genoemde

8 Vastloper verhelpen

Als het snijwerk te veel materiaal (papier, cd, dvd, creditcard) te verwerken krijgt, ontstaat

een vastloper. Bij een vastloper schakelt het apparaat uit. In dit geval brandt het rode

Ga als volgt te werk:

● Het kan zijn dat de papiervernietiger het materiaal zelf uitvoert (automatische

terugloop). Als dit niet het geval is, moet u de stand 'Achteruit draaien' zelf kiezen, zie

het hoofdstuk 'Achteruit draaien' (schakelaar 'REV').

● Maak de invoersleuven door 'Vooruit draaien' vrij van materiaalresten, zie het

hoofdstuk 'Vooruit draaien' (schakelaar 'FWD').

● Schakel het apparaat indien nodig afwisselend in de stand 'Vooruit'/'Achteruit

draaien', totdat er geen materiaal meer in de invoersleuven zit.

● Verwijder eventuele materiaalresten met de hand uit de invoersleuven, zie het

hoofdstuk 'Materiaalresten met de hand uit de invoersleuven verwijderen'.

● Schakel het apparaat weer in de stand ECS.

● Verklein de hoeveelheid te versnipperen materiaal.

● Let erop dat u het materiaal in de juiste invoer steekt (papier in de brede

papierinvoer, cd's/dvd's/creditcards in de smalle cd-invoer).

8.1 Schakelaar 'REV' (achteruit draaien)

Druk op de schakelaar REV, zodat het snijwerk achteruit loopt en het materiaal weer

Opmerking: Als in de papierinvoer een vastloper is opgetreden, moet u bovendien

controleren of zich resten papier in de papierinvoer bevinden en de resten

indien nodig met de hand verwijderen!

8.2 Schakelaar 'FWD' (vooruit draaien)

Druk op de schakelaar FWD om een eventuele materiaalrest te versnipperen en uit het

snijwerk te verwijderen.

Opmerking: De schakelaar FWD wordt na het verhelpen van een vastloper bediend om

het snijwerk zonder invoer van materiaal te laten lopen.

8.3 Materiaalresten met de hand uit de invoersleuven

1. Zet de schakelaar 'Aan/Uit' in de stand OFF en trek de stekker uit het stopcontact.

2. Verwijder vastzittende resten materiaal voorzichtig met geschikt gereedschap uit het

3. Steek de stekker weer in het stopcontact en zet de schakelaar 'Aan/Uit' weer in de

9 Apparaat onderhouden en verzorgen

Let op: Onderhoudswerkzaamheden mogen alleen worden uitgevoerd als de

netstekker eruit getrokken is!

9.1 Opvangbak leegmaken

Uiterlijk als het rode lampje 'Opvangbak vol' brandt moet de opvangbak worden

1. Zet de schakelaar 'Aan/Uit' in de stand OFF.

2. Trek de opvangbak naar voren uit het apparaat.

3. Ledig de bak op een geschikte plaats.

4. Schuif de opvangbak weer in het apparaat.

Opmerking: Wij adviseren om de opvangbak niet tot aan het snijwerk vol te laten raken.

Zo voorkomt u oploop van snippers in het snijwerk. Maak de opvangbak

Opmerking: Als de opvangbak uit het apparaat wordt verwijderd, is de papiervernietiger

niet meer klaar voor gebruik. De papiervernietiger werkt alleen als de

originele opvangbak op de juiste manier geplaatst is.

Om zo lang mogelijk plezier te hebben van uw papiervernietiger adviseren wij u om de

snijwerken regelmatig schoon te maken en spaarzaam in te oliën met speciale olie voor

papiervernietigers. U koopt deze cfk-vrije speciale olie bij de dealer of direct bij ons

servicecenter in Hattingen (D). U verlengt hierdoor de levensduur van het apparaat.

● Na elke lediging van de opvangbak enkele strepen speciale olie dwars op een vel

papier aanbrengen en dit vel in de stand ECS door het snijwerk laten lopen.

Let op: Gebruik van cfk-houdende olie in sproeiflacons is verboden!

9.3 Apparaat reinigen

Veiligheidsinstructie: Gebruik van licht ontvlambare stoffen is verboden. Gevaar

voor persoonlijk letsel!

1. Zet de schakelaar 'Aan/Uit' in de stand OFF en trek de stekker uit het stopcontact.

2. Reinig het apparaat van buiten met een zachte, licht bevochtigde doek.

Opmerking: Gebruik voor reiniging van de behuizing geen huishoud- of scherpe

reinigingsmiddelen en ook geen chemicaliën (bijvoorbeeld benzine,

alcohol). Gebruik indien nodig alleen reinigingsproducten die speciaal voor

papiervernietigers goedgekeurd zijn.

Opmerking: Reiniging van de behuizing van het apparaat, van de invoersleuven of van

de snijwerkopbouw met een hogedrukreiniger c.q. met perslucht of

luchtsprays is niet toegestaan.72

10 Technische gegevens

ECS 615.2 CCD Niet voor commercieel gebruik.

Veiligheidsklasse volgens DIN 32757 4

Invoer voor papier en creditcards: Ja

Breedte papierinvoer 230 mm

Invoer voor cd's/dvd's en creditcards: Ja

Snijcapaciteit Van elk maximaal 1 stuk

Snijmethode, snijbreedte Stroken, 23,5 mm (breedte)

Breedte invoer 122 mm

Gebruiksduur 10 minuten aan, 50 minuten uit

Snijsnelheid 2,0 m/min

Snijwerk Kwaliteitsstaal

Geluidsniveau 60 dB(A)

Inhoud opvangbak papier 35 l (ongeveer 450 vellen DIN A4)

Inhoud opvangbak cd's/dvd's en

Opvangbak met controlevenster Ja

Achteruit draaien (automatisch en met de

Vooruit draaien (zonder materiaaltransport)

Apparaat aan (groen lampje)

Vastloper (rood lampje)

Beveiliging tegen oververhitting (rood lampje)

Opvangbak vol (rood lampje)

Afmetingen (b x h x d) 435 x 360 x 669 mm

Spanningsvoorziening 230 V/50 Hz

Opgenomen vermogen Maximaal 620 W (2,6 A)73

11 Problemen verhelpen

Probleem Diagnose en oorzaak Maatregel

Zit de netstekker op de juiste

manier in het stopcontact?

Steek de stekker op de juiste

manier in het stopcontact.

Staat de schakelaar 'Aan/Uit'

Zet de schakelaar 'Aan/Uit' in

Staat het apparaat in de stand

Druk op de schakelaar ECS,

zodat hij blauw verlicht wordt.

Is het apparaat op de juiste

manier in elkaar gezet?

Overtuig uzelf ervan dat de

opvangbak op de juiste manier

Start de motor niet als

materiaal wordt ingevoerd?

Duw het materiaal zodanig in

de invoersleuf dat de sensor in

het midden wordt geraakt.

Is het apparaat langere tijd

continu in gebruik geweest? Is

de buitenkant van het apparaat

warm? In dat geval is

vermoedelijk de toelaatbare

gebruiksduur overschreden.

Trek de stekker uit het

stopcontact en laat de motor

afkoelen tot kamertemperatuur.

Gebruiksduur zie hoofdstuk

'Technische gegevens'.

Vastloper Hebt u meer dan het

toelaatbaar aantal vellen

ingevoerd (zie het hoofdstuk

'Technische gegevens')? Werd

het materiaal niet recht in de

invoersleuf ingevoerd?

Verwijder de vastloper, zie

hoofdstuk 'Vastloper verhelpen'.

Opmerking: Als u de fout niet zelf kunt verhelpen, neemt u contact op met de dealer of

belt u de Olympia Hotline.74

12 Gescheiden inzameling

Dit pictogram (een doorgekruiste minicontainer) betekent dat dit product na

afloop van zijn levensduur naar een voor de eindgebruiker beschikbaar

inzamelingspunt moet worden teruggebracht. Dit pictogram geldt alleen in

de staten van de EER*.

* EER = Europese Economische Ruimte, die de lidstaten van de EU plus

de staten Ijsland, Liechtenstein en Noorwegen omvat.

Het verheugt ons dat u voor dit apparaat hebt gekozen.

Geef het apparaat in geval van een defect met de kassabon en de originele verpakking

terug in de zaak, waar u het gekocht heeft.

Versie van 22-11-201075

ECS 615.2 CCD Energeticky úsporný

disposições das directivas e normas:

NL BE De fabrikant verklaart hierbij dat het apparaat voldoet aan de bepalingen in

de richtlijnen en normen:

IT CH Il costruttore dichiara con la presente che la macchina sotto descritta è
