BEDIENUNGSANLEITUNG PS 515.4CCD OLYMPIA

PS 510.3C / PS 515.4C Bedienungsanleitung

Instrucciones de uso

GebruikshandleidingUm alle Funktionen Ihres Aktenvernichters nutzen zu können, lesen Sie bitte diese

Anleitung vor Gebrauch des Gerätes sorgfältig durch.

Halten Sie das Gerät von Kindern und Haustieren fern! Das Gerät darf nur von

Erwachsenen bedient werden.

Das Gerät kann jeweils nur von einer Person bedient werden. Führen Sie während

des Betriebes keine anderen Tätigkeiten am Gerät durch (wie z.B. Reinigen).

Lassen Sie Reparaturen von qualifiziertem Fachpersonal durchführen.

Schützen Sie das Gerät vor direkter Sonneneinstrahlung, extremer Hitze und

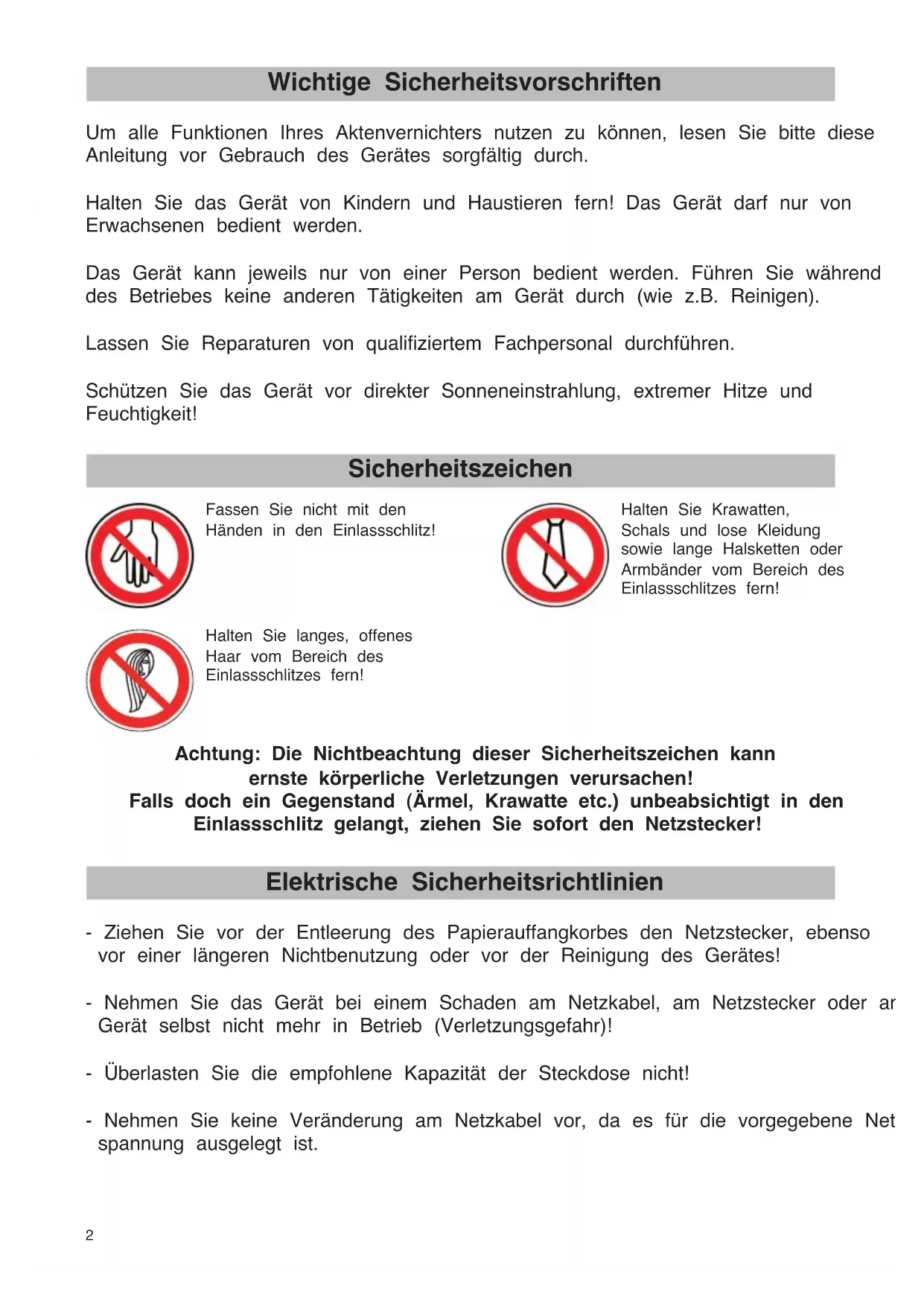

Wichtige Sicherheitsvorschriften

Achtung: Die Nichtbeachtung dieser Sicherheitszeichen kann

ernste körperliche Verletzungen verursachen!

Falls doch ein Gegenstand (Ärmel, Krawatte etc.) unbeabsichtigt in den

Einlassschlitz gelangt, ziehen Sie sofort den Netzstecker!

Fassen Sie nicht mit den

Händen in den Einlassschlitz!

Halten Sie langes, offenes

Haar vom Bereich des

Einlassschlitzes fern!

Halten Sie Krawatten,

Schals und lose Kleidung

sowie lange Halsketten oder

Armbänder vom Bereich des

Einlassschlitzes fern!

Elektrische Sicherheitsrichtlinien

- Ziehen Sie vor der Entleerung des Papierauffangkorbes den Netzstecker, ebenso

vor einer längeren Nichtbenutzung oder vor der Reinigung des Gerätes!

- Nehmen Sie das Gerät bei einem Schaden am Netzkabel, am Netzstecker oder am

Gerät selbst nicht mehr in Betrieb (Verletzungsgefahr)!

- Überlasten Sie die empfohlene Kapazität der Steckdose nicht!

- Nehmen Sie keine Veränderung am Netzkabel vor, da es für die vorgegebene Netz

spannung ausgelegt ist.

Schalter ON/OFF: Der Schalter ON/OFF schaltet das Gerät ein (Position ON oder I).

Das Gerät ist betriebsbereit. Das Gerät verfügt über einen Mikroschalter: Der Zerklei-

nerungsbetrieb wird gestartet, sobald Papier durch den Einlassschlitz zugeführt wird.

Taster FWD: Drücken Sie den Taster FWD (Forward). Das Schneidwerk läuft (immer).

Es kann Papier zum Zerkleinern eingeführt werden.

Taster REV: Drücken Sie den Taster REV (Reverse). Das Schneidwerk läuft rückwärts

und schiebt das Papier zurück. Sie können das restliche Papier zurückhalten. Lassen

sie den Schalter REV wieder los, das Gerät ist wieder einsatzbereit.

Lampe „Power“: Das Gerät ist eingeschaltet und ist betriebsbereit.

Lampe “Overheat“: Der Shredder ist zu warm geworden und hat abgeschaltet. Nach

dem Abkühlen ist das Gerät wieder betriebsbereit.

Lampe „Working“: Der Schredder zerkleinert das Papier

Lampe „Overload Reverse“: Der Schredder erkennt eine zu grosse Belastung (zu

viele Blätter Papier) und geht selbständig in den REV (Rückwärts) - Modus.

Lampe „Basket full“: Der Behälter ist leer und muss entleert werden.

Lampe „Door open“: Das Gerät wurde geöffnet um den Behälter zu entleeren.

Schließen Sie das Gerät wieder.

Bestimmungsgemäßer Gebrauch

Verwenden Sie den Aktenvernichter nur zur Zerkleinerung von Papier, CDs oder Kre-

ditkarten in den dafür vorgesehenen Einlassschlitzen! Das zu zerkleinernde Material

muss trocken sein und den in den technischen Daten aufgeführten Anforderungen

entsprechen! Die Zerkleinerung anderer Materialien kann dazu führen, dass Sie sich

verletzen (z.B. durch Splitterung fester Materialien etc.) oder Schäden am Gerät (z.B.

Zerstörung des Schneidewerkes etc.) entstehen.

Vernichten Sie keine Endlosformulare mit diesem Gerät! Entfernen Sie alle Büro- und

Heftklammern, bevor Sie dem Gerät das Papier zuführen!

Das Gerät darf nur in trockenen, geschlossenen Räumen benutzt werden.

- Stecken Sie das Netzkabel in die Steckdose. Beachten Sie die Angaben zur Energie-

versorgung auf der Rückseite des Gerätes für die notwendigen Vorsichtsmaßnahmen.

- Die Steckdose und der Netzanschluss des Gerätes müssen aus Sicherheitsgründen

frei zugänglich sein, damit die Stromversorgung im Notfall schnell getrennt werden kann!

3Beheben eines Papierstaus

Wenn dem Schneidewerk zu viel Papier zugeführt wird, entsteht ein Papierstau.

Gehen Sie wie folgt vor:

- Drücken Sie den Schalter REV.

- Das Schneidewerk läuft rückwärts und schiebt das zuviel zugeführte Papier heraus.

- Reduzieren Sie die Papiermenge, lassen Sie den Schalter REV los.

Das Schneidewerk läuft wieder vorwärts, das restliche im Schneidewerk verbliebene

Papier wird zerkleinert. Wenn durch den Rückwärts-/Vorwärtslauf die Blockade des

Papiers nicht beseitigt wurde, ziehen Sie den Netzstecker und entfernen Sie danach

die Papierreste manuell aus dem Schneidewerk.

Hinweise zur Wartung und Pflege

Achtung: Wartungsarbeiten dürfen nur bei gezogenem Netzstecker vorgenommen

werden! Damit Sie lange Freude an Ihrem Aktenvernichter haben, empfehlen wir

Ihnen, das Schneidewerkzeug regelmäßig von Papierrückständen zu befreien und

etwas Spezialöl für Aktenvernichter auf das Schneidewerkzeug aufzutragen. Sie erhal-

ten dieses Spezialöl bei Ihrem Fachhändler oder direkt bei unserem Service-Center in

Hattingen. Sie verlängern hierdurch die Lebensdauer des Gerätes.

Der Motor schaltet bei Überlastung automatisch ab. Lampe „Overheat” leuchtet.

Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie den Motor auf Raum-

temperatur abkühlen. Stecken Sie den Netzstecker dann wieder in die Steckdose und

setzen Sie den Betrieb fort.

- Schalten Sie das Gerät am Schalter ein (Position ON).

Führen Sie das Papier/CD/DVD/Kreditkarte durch den Einlassschlitz dem Schneidewerk zu.

- Das Gerät schaltet auf Vorwärtslauf und zieht das

Papier/CD/DVD/Kreditkarte

- Nach dem Zerkleinerungsvorgang schaltet das Gerät automatisch ab. Der Motor läuft

noch etwa 2-3 Sekunden weiter, um das restliche Papier aus dem Schneidewerk zu

Achtung: Die in den Technischen Daten empfohlene Blattkapazität darf nicht über-

schritten werden, ansonsten entsteht ein Papierstau! Beachten Sie, dass sich die

Dicke des Papiers beim Falten erhöht, dadurch kann die empfohlene Blattkapazität

überschritten werden. Reduzieren Sie die Papiermenge auch bei grobfaserigem Pa-

Es wird empfohlen, den Papierauffangkorb nicht bis ans Schneidewerk heran zu

füllen. Hierdurch vermeiden Sie einen Rückstau des Schnittgutes in das Schneidewerk.

Leeren Sie den Papierauffangkorb regelmäßig.

Modell: PS 510.3C / PS 515.4C Spannungsversorgung: 220-240V / 50Hz

Arbeitsbreite Papier: 240mm,

Größe des Partikelschnitts: 3 x 8 / 4 x 30 mm

Arbeitsbreite des CD-Schlitzes: 135m,

Breite des Partikelschnitts: 4 x 30 mm

Arbeitsbreite des K.k.-Schlitzes: 76mm,

Breite des Partikelschnitts: 3 x 8 mm

Schnittleistung: 10 / 15 Blatt DIN A4 (70 g/m2);

Sicherheitsstufe: 4 / 3

Max. Aufnahmeleistung: 350 W Abmessungen (B x T x H): 375 x 275 x 650 mm

Gewicht: 19 / 18,5 kg

Betriebszyklus: 15 – 30 min

Abfallbehälter Papier: 22 Liter

Abfallbehälter CD: 3 Liter

Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass

dieses Produkt nach der Lebenszeit zu einem für den Endanwender

verfügbaren Rücknahme- oder getrenntem Sammelsystem zurückge-

Dieses Symbol gilt nur in den Staaten der EWR (*).

(*) EWR = Europäischer Wirtschaftsraum, welcher die EU Mitglied-

staaten plus den Staaten Norwegen, Island und Lichtenstein umfasst.

5Fehlfunktionen des Gerätes

Problem Ursache Lösung

Gerat funktioniert nicht Steckt der Netzstecker

richtig in der Steckdose?

Stecken Sie den Netzstek-

ker richtig in die Steckdose.

Steht der Schalter auf ON? Stellen Sie den Schalter

Die Lampe Power leuchtet

Startet der Motor nicht,

wenn das Papier zugeführt

Schieben Sie das Papier so

in den Einlassschlitz, dass

der Sensor in der Mitte

Gerät funktioniert nach län-

gerem Betrieb nicht mehr

oder stoppt während des

Betriebes. Die Lampe

War das Gerät für längere

Zeit ununterbrochen in

Betrieb? Ist die Oberfläche

Ziehen Sie den Netzstecker

aus der Steckdose und las-

sen Sie den Motor auf

Raumtemperatur abkühlen.

Papierstau Haben Sie mehr als

Blätter Papier (70 g/m²) zu-

geführt? Ist das Papier

nicht gerade in den Ein-

lassschlitz geführt worden?

Drücken Sie den Schalter

REV, um das Papier zurück

Lassen Sie den Schalter

REV los, um das restliche

im Schneidewerk verblie-

bene Papier zu zerkleinern.

Lampe „Overload Reverse”

Der Schredder erkennt eine

zu große Belastung (zu

viele Blätter Papier) und

geht selbständig in den

Das Schneidwerk läuft

rückwärts und schiebt das

Papier zurück. Sie können

das restliche Papier zu-

Lampe „Basket full”: Der Behälter ist voll und

muss entleert werden.

Entleeren Sie den Behälter.

Das Gerät wurde geöffnet,

um den Behälter zu entlee-

Schließen Sie das Gerät

29Technische gegevens

Gewicht: 19 / 18,5 kg

Olympia Business Systems Vertriebs GmbH,

Weg zum Wasserwerk 10, D-45525 Hattingen

Hattingen, Oktober 2006 Heinz Prygoda Präsident

Shredder Olympia PS 510.3C / 515.4C Der Hersteller erklärt hiermit, daß das Gerät mit den Bestimmungen der

Richtlinien und Normen übereinstimmt:

The Manufacturer hereby declares that the equipment complies with the sti-
