BEDIENUNGSANLEITUNG VDC455V0310S BOSCH

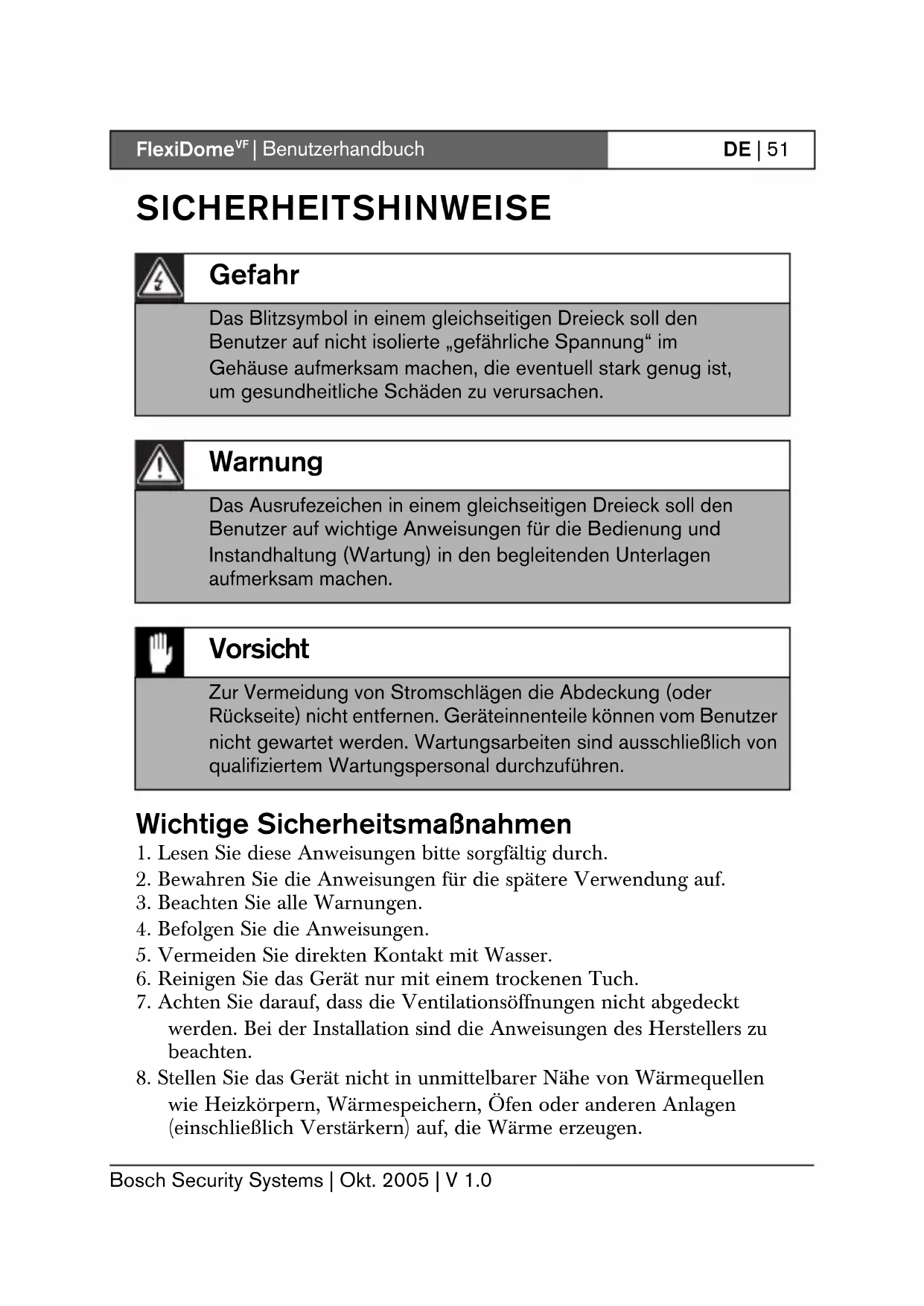

| Benutzerhandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 51 SICHERHEITSHINWEISE Wichtige Sicherheitsmaßnahmen

1. Lesen Sie diese Anweisungen bitte sorgfältig durch.

2. Bewahren Sie die Anweisungen für die spätere Verwendung auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie die Anweisungen.

5. Vermeiden Sie direkten Kontakt mit Wasser.

6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

7. Achten Sie darauf, dass die Ventilationsöffnungen nicht abgedeckt

werden. Bei der Installation sind die Anweisungen des Herstellers zu beachten.

8. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen

wie Heizkörpern, Wärmespeichern, Öfen oder anderen Anlagen (einschließlich Verstärkern) auf, die Wärme erzeugen. Gefahr Das Blitzsymbol in einem gleichseitigen Dreieck soll den Benutzer auf nicht isolierte „gefährliche Spannung“ im Gehäuse aufmerksam machen, die eventuell stark genug ist, um gesundheitliche Schäden zu verursachen. Warnung Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer auf wichtige Anweisungen für die Bedienung und Instandhaltung (Wartung) in den begleitenden Unterlagen aufmerksam machen. Vorsicht Zur Vermeidung von Stromschlägen die Abdeckung (oder Rückseite) nicht entfernen. Geräteinnenteile können vom Benutzer nicht gewartet werden. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungspersonal durchzuführen.FlexiDome

| Benutzerhandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 52

9. Beeinträchtigen Sie die Schutzfunktion des polarisierten oder geerdeten

Steckers nicht durch Manipulation am Stecker. Ein polarisierter Stecker hat zwei Kontakte unterschiedlicher Breite. Ein geerdeter Stecker hat zwei Kontakte und einen dritten Erdungsanschluss. Der längere Kontakt beziehungsweise der Erdungsanschluss dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht zur Steckdose am Einsatzort passt, lassen Sie sich von einem Elektriker beraten.

10. Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am

Geräteausgang darauf, dass nicht auf das Netzkabel getreten oder dass das Kabel nicht eingeklemmt werden kann.

11. Verwenden Sie ausschließlich vom Hersteller angegebene

Verlängerungskabel und entsprechendes Zubehör.

12. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt

oder Sie es für längere Zeit nicht benutzen möchten.

13. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungs-

personal durchzuführen. Wartungsarbeiten sind notwendig, wenn die Anlage beschädigt wurde, beispielsweise bei einer Beschädigung des Netzkabels oder -steckers, wenn Flüssigkeiten oder Gegenstände in das Gerät gelangt sind, das Gerät Regen oder Nässe ausgesetzt war, es nicht einwandfrei funktioniert oder wenn es fallengelassen wurde.

14. Die Elektroinstallation des Gebäudes muss eine Schalttafel mit einem

Kontaktabstand von mindestens 3 mm zwischen den einzelnen Polen umfassen. Warnung Das Gerät darf nicht Regen oder Nässe ausgesetzt werden, um die Gefahr eines Brandes oder Stromschlags zu verringern. Behälter mit Flüssigkeit, wie beispielsweise Vasen, dürfen ebenfalls nicht auf dem Gerät abgestellt werden. Vorsicht Das Niederspannungs-Netzteil muss EN/UL 60950 entsprechen. Bei dem Netzteil muss es sich um eine Einheit gemäß SELV-LPS oder SELV – Class 2 (Safety Extra Low Voltage - Limited Power Source) handeln.FlexiDome

| Benutzerhandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 53 FCC-Informationen Dieses Gerät wurde getestet und entspricht den Beschränkungen für ein digitales Gerät der Klasse B entsprechend Abschnitt 15 der FCC-Bestimmungen. Diese Beschränkungen sollen angemessenen Schutz gegen schädliche Störungen beim Betrieb in einem Wohngebiet gewährleisten. Dieses Gerät erzeugt und verwendet Funkwellen und kann diese ausstrahlen. Bei unsachgemäßer Installation und Verwendung kann es andere Funkkommunikation stören. Mögliche Störungen in speziellen Installationen können jedoch nicht ausgeschlossen werden. Sollte das Gerät die Funkkommunikation von Radios oder Fernsehgeräten stören, was durch Aus- und Einschalten des Geräts überprüft werden kann, sollte der Benutzer die Störungen anhand einer der folgenden Vorgehensweisen beheben:

• Richten Sie die Empfangsantenne neu aus bzw. stellen Sie sie um.

• Erhöhen Sie den Abstand zwischen Gerät und Empfänger.

• Schließen Sie das Gerät an eine Steckdose an, die nicht vom Empfänger verwendet wird.

• Bitten Sie ggf. den Händler oder einen erfahrenen Radio- und Fernsehtechniker bzw. Informationselektroniker um Hilfe. Hinweis Durch Änderungen oder Modifikationen des Geräts, die nicht ausdrücklich von Bosch genehmigt wurden, kann die Benutzerautorisierung für den Betrieb des Geräts erlöschen. Um weitere Informationen zu erhalten bzw. persönlichen Kontakt zu einem Vertreter aufzunehmen, wenden Sie sich bitte an die Bosch Security Systems Niederlassung in Ihrer Nähe oder besuchen unsere Website unter www.boschsecuritysystems.com.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 54 Einführung Die FlexiDome

Kamera ist eine kleine, diskrete Überwachungskuppel, die eine hoch leistungsfähige 1/3-Zoll-CCD-Kamera mit integriertem Varifokalobjektiv umfasst. Die Kuppelkamera kann an einem Schaltkasten, einer Wand oder der Decke montiert werden. Die robuste Bauweise des Gehäuses und die Polykarbonat-Kuppel schützen das Kameramodul vor Schäden. Die integrierte moderne digitale Signalverarbeitung sorgt für herausragende Bildqualität bei allen Lichtverhältnissen. Wegen ihrer unkomplizierten Installation und Verwendung stellt die FlexiDome

Kamera auch für problematische Aufnahmesituationen im Innenbereich die optimale Lösung dar. Sie bietet u. a. folgende Funktionen:

• Auflösung von 540 TVL für Farbkameras

• Bildschirmmenü zur Kameraeinrichtung

• Bilinx™ bidirektionale Koaxialkommunikation Die FlexiDome

Kamera ist als Farb- und Schwarzweißmodell erhältlich.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 55 Überblick – Typennummer FlexiDome

Schwarzweiß FlexiDome

Farbe Auspacken Packen Sie den Inhalt vorsichtig aus, und handhaben Sie das Gerät mit äußerster Sorgfalt. Verpackungsinhalt:

• Integrierte FlexiDome Kamera

• Installationshandbuch Hinweis Falls das Gerät während des Transports beschädigt wurde, verpacken Sie es wieder in der Originalverpackung, und benachrichtigen Sie den Lieferdienst bzw. Lieferanten. Typennummer VDM- 345V03-10 VDM- 345V04-10 VDM- 345V03-20 VDM- 345V04-20 Objektiv Varifokal 2,6-6 mm F1.4-360 Varifokal 4-9 mm F1.6-360 Varifokal 2,6-6 mm F1.4-360 Varifokal 4-9 mm F1.6-360 Standard CCIR EIA Betriebsspannung 24 VAC, 50 Hz oder 12 VDC 24 VAC, 60 Hz oder 12 VDC CCD-Typ 1/3 Zoll Typennummer VDC- 445V03-10 VDC- 445V04-10 VDC- 445V03-20 VDC- 445V04-20 Objektiv Varifokal 2,6-6 mm F1.4-360 Varifokal 4-9 mm F1.6-360 Varifokal 2,6-6 mm F1.4-360 Varifokal 4-9 mm F1.6-360 Standard Farbe PAL Farbe NTSC Betriebsspannung 24 VAC, 50 Hz oder 12 VDC 24 VAC, 60 Hz oder 12 VDC CCD-Format 1/3 ZollFlexiDome

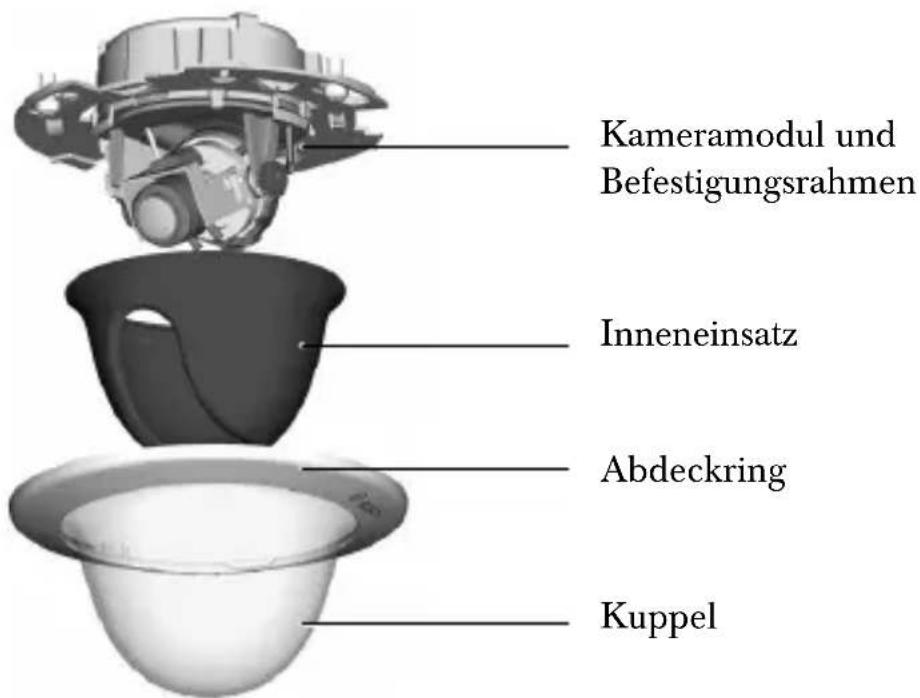

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 56 Demontage Die Kamera/Gehäuse-Einheit besteht aus den folgenden Teilen: Gehen Sie bei der Demontage folgendermaßen vor:

• Drehen Sie den Abdeckring zur Lösung des Bajonettverschlusses nach links.

• Nehmen Sie den Abdeckring samt Kuppel ab.

• Ziehen Sie den Inneneinsatz vom Befestigungsrahmen ab. Vorsicht Die Installation darf nur von qualifiziertem Kundendienstpersonal gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden. Vorsicht Das Kameramodul ist ein empfindliches Gerät und muss mit äußerster Sorgfalt gehandhabt werden. Lassen Sie das Gerät bei der Demontage nicht fallen. Kameramodul und Befestigungsrahmen Inneneinsatz Abdeckring KuppelFlexiDome

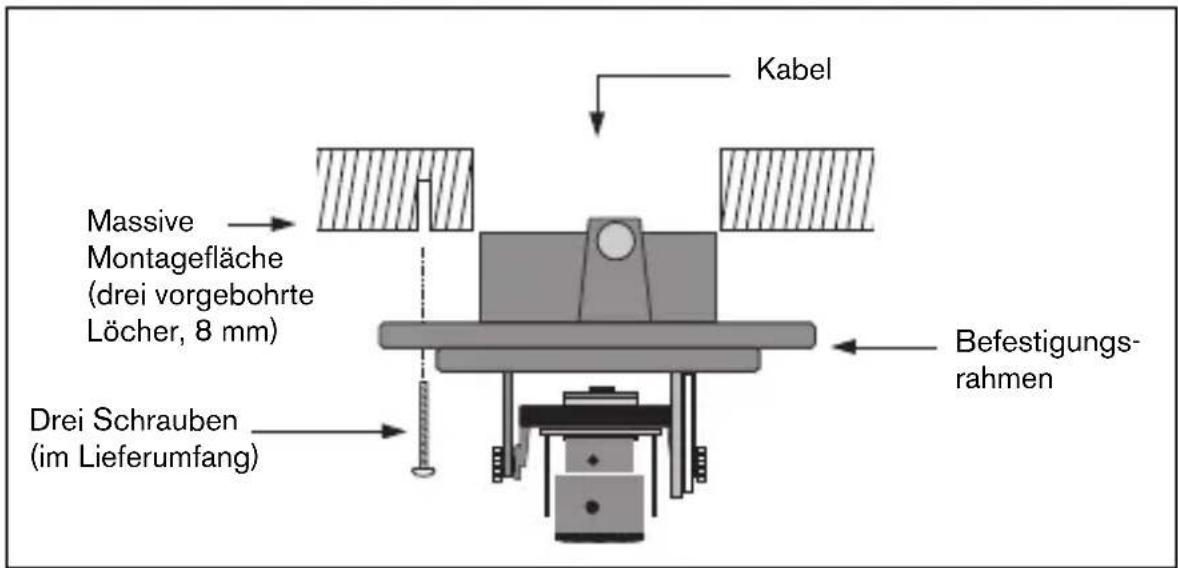

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 57 Montage Das Gerät kann je nach Montagefläche auf unterschiedliche Art und Weise befestigt werden – abhängig davon, ob ein Schaltkasten verwendet wird oder der Anschluss über die Rückseite oder die Geräteseite erfolgt (Aufputz-Montage). Verwenden Sie bei Aufputz-Montage den separat erhältlichen Befestigungsrahmen (VDA-445SMB) zur Montage des Geräts. Tipps

• Die exakte Position der Schraubenbohrungen und der Bohrung für die Kabelzuführung können Sie der Maßzeichnung entnehmen.

• Drehen Sie zwei der Schrauben zur provisorischen Befestigung teilweise ein, während Sie die elektrischen Anschlüsse vornehmen. In den folgenden Abbildungen werden die unterschiedlichen Befestigungsmöglichkeiten der Kamera dargestellt. Abbildung 1 Rückseitiger Anschluss – hohle Montagefläche Vorsicht Die Installation darf nur von qualifiziertem Kundendienstpersonal gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden. Kabel Massive Montagefläche (drei vorgebohrte Löcher, 8 mm) Drei Schrauben (im Lieferumfang) Befestigungs- rahmenFlexiDome

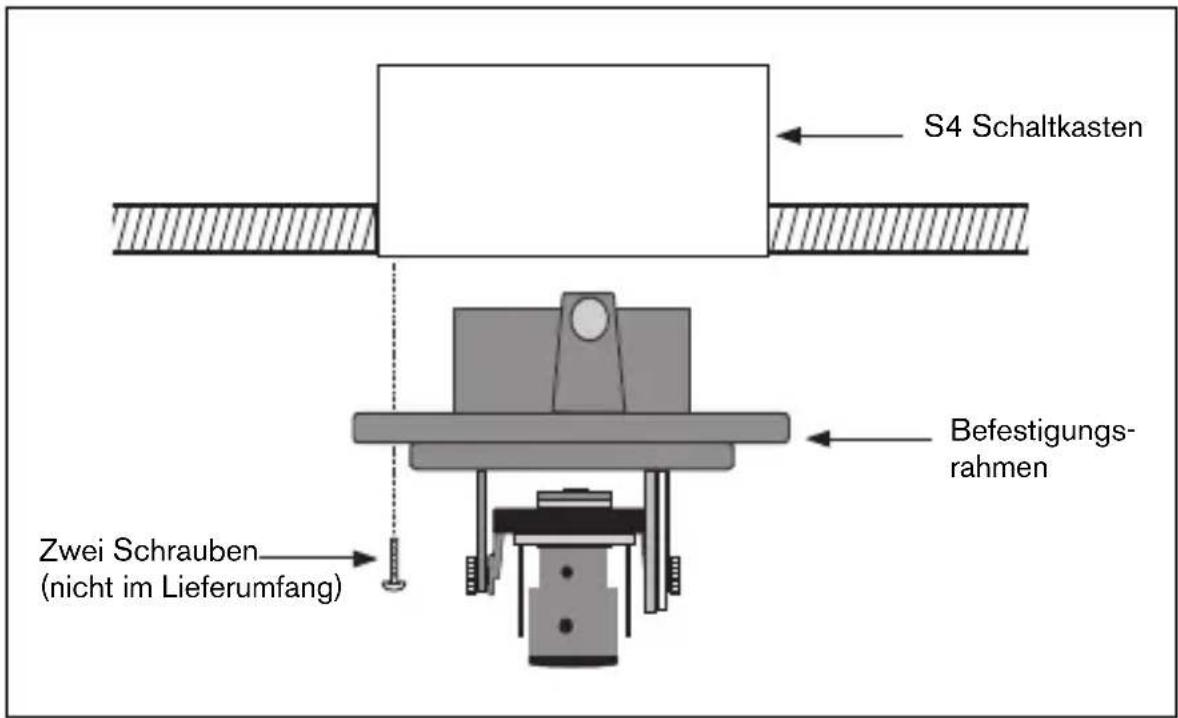

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 58 Abbildung 2 Anschluss an einen Schaltkasten (S4) Abbildung 3 Aufputz-Montage – seitlicher Anschluss S4 Schaltkasten Zwei Schrauben (nicht im Lieferumfang) Befestigungs- rahmen Kabel Drei Schrauben (M5, im Lieferumfang) Erhöhter Befestigungs- rahmen (VDA-445SMB) Kabelkanal Drei Schrauben (im Lieferumfang der Kamera) Kameramodul und Rahmen Massive Montagefläche (drei vorgebohrte Löcher, 8 mm)FlexiDome

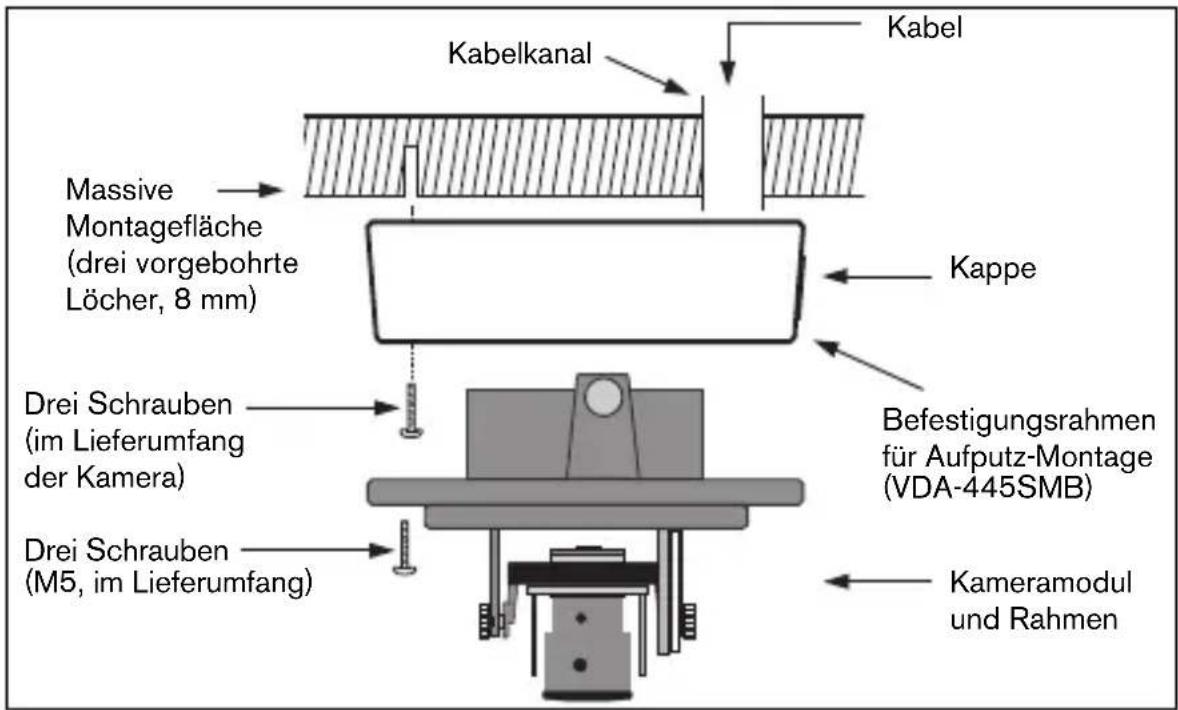

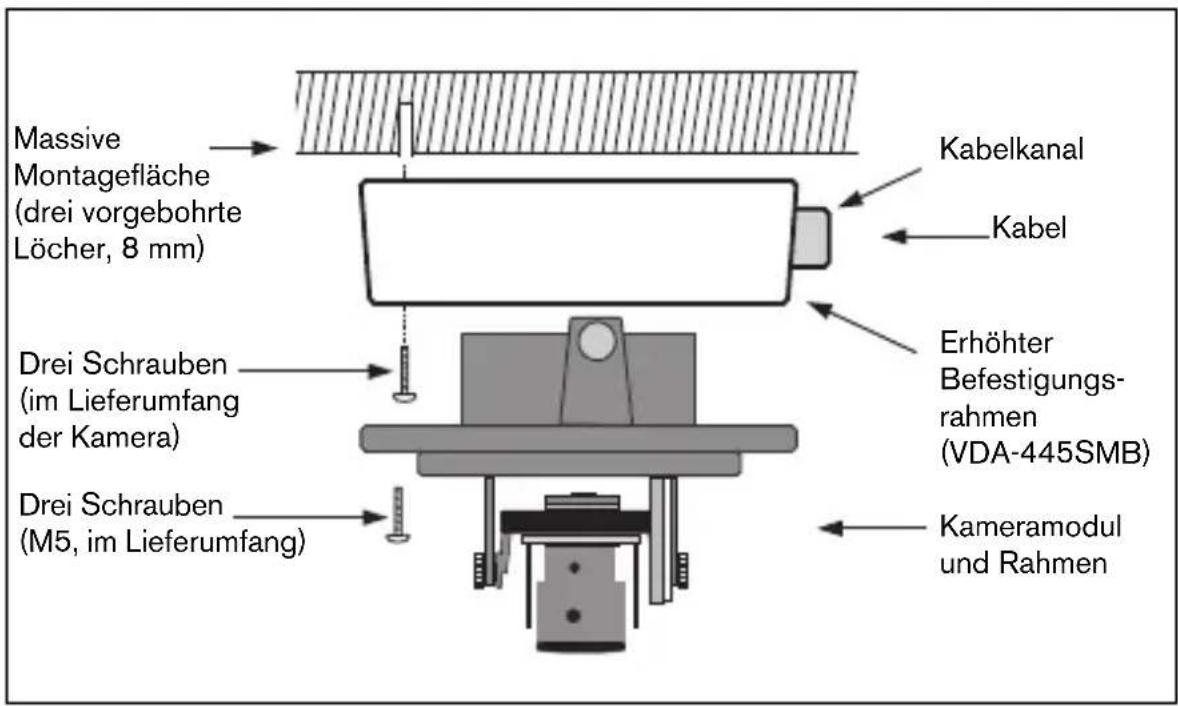

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 59 Abbildung 4 Aufputz-Montage – rückseitiger Anschluss Montage mit erhöhtem Befestigungsrahmen Bei Verwendung des Befestigungsrahmens für die Aufputz-Montage gehen Sie folgendermaßen vor:

• Bei seitlichem Anschluss nehmen Sie die Schutzkappe von der seitlichen Öffnung ab. Bei rückseitigem Anschluss belassen Sie die Schutzkappe auf der seitlichen Öffnung.

• Befestigen Sie den Kabelkanal am Befestigungsrahmen.

• Nehmen Sie die Anschlüsse im Befestigungsrahmen vor. Kappe Drei Schrauben (M5, im Lieferumfang) Befestigungsrahmen für Aufputz-Montage (VDA-445SMB) Kabelkanal Drei Schrauben (im Lieferumfang der Kamera) Kameramodul und Rahmen Massive Montagefläche (drei vorgebohrte Löcher, 8 mm) KabelFlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 60 Anschluss und Einrichtung Strom- und Videoanschlüsse Der Kabelbaum verfügt über einen BNC-Anschluss für ein Videokoaxial- kabel (mit BNC-Stecker) und zwei abisolierte Niedrigspannungsdrähte zum Anschließen an einen Stromanschluss. (Ein UTP-Adapter ist als Zubehör erhältlich, um den Anschluss eines UTP-Videokabels an den BNC-Stecker zu ermöglichen.) So schließen Sie die Niederspannungsleitungen und Videoanschlüsse am einfachsten an:

• Schieben Sie die Gebäudeanschlüsse durch die für die Kabel vorgesehene Bohrung der Montagefläche, ohne sie zu fixieren.

• Drehen Sie zwei Schrauben teilweise in die vorgebohrten Löcher ein.

• Befestigen Sie den Befestigungsrahmen mit Hilfe der Hauptbohrungen provisorisch mit einer Schraube, und kippen Sie den Rahmen leicht, um freien Zugang zu den Kabelanschlüssen zu erhalten.

• Verbinden Sie den BNC-Stecker des Kameramoduls mit dem Videokoaxialkabel.

• Schließen Sie die abisolierten Spannungsdrähte am Stromstecker an. Hinweis Bei Gleichstrom spielt die Polarität keine Rolle. Liegt Wechselstrom an, sollten Sie auf eine konsistente Verkabelungspolarität in Systemen mit mehreren Kameras achten, um Probleme beim Umschalten zwischen den Kameras zu vermeiden.

• Schieben Sie die Anschlüsse durch die für die Kabel vorgesehene Bohrung der Montagefläche zurück.

• Befestigen Sie den Rahmen mit den drei Schrauben an der Montagefläche. Vorsicht Bevor Sie fortfahren, sollten Sie überprüfen, dass an dem Kabel, das am Gerät angeschlossen werden soll, kein Strom anliegt. Achten Sie darauf, dass das Gerät für die zu verwendende Spannung geeignet ist.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 61 Einrichtung der Kamera Sie können einen Monitor an der 2,5 mm-Minibuchse der Platine anschließen, um die Kamera einzurichten. Diese Buchse erzeugt ein Composite Video-Signal (mit Sync). Die Verbindung kann über ein optional erhältliches Kabel (Codenummer S1460) hergestellt werden. Rändelschrauben Monitorbuchse Navigations- tasten Brennpunkt BrennweiteFlexiDome

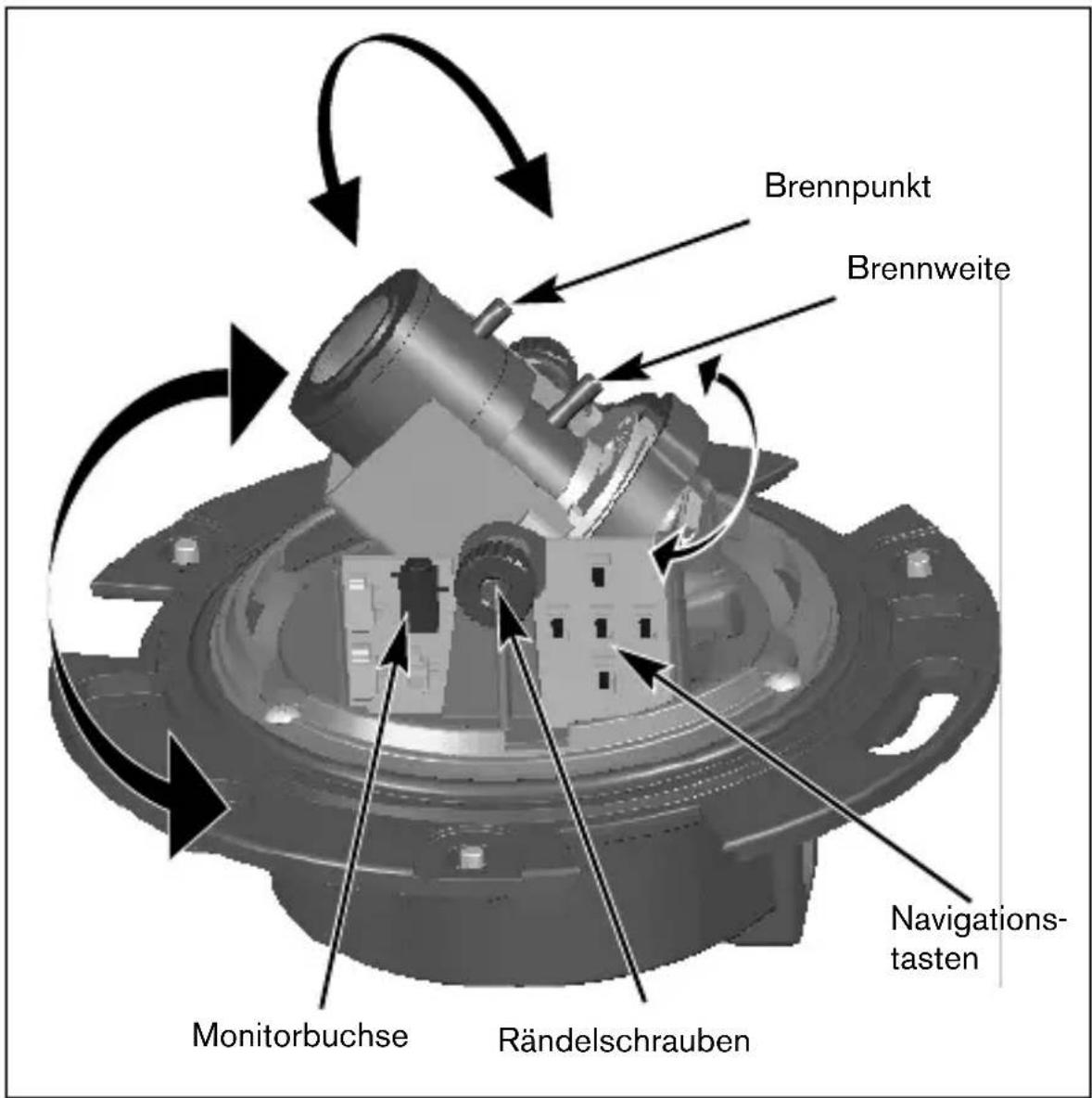

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 62 Kamerapositionierung Bei der Standardposition der Kamera ist das obere Ende des Bildes an der Anzeige TOP ausgerichtet. Die Position des Kameramoduls kann entlang dreier Achsen eingestellt werden. Achten Sie bei der Einstellung der Kameraposition darauf, dass die Bildanzeige auf dem Monitor nicht schief ist. Stellen Sie die gewünschte Kameraposition anhand der folgenden Schritte ein:

• Bei horizontaler Justierung (Schwenken) drehen Sie das Kameramodul im Rahmen. Drehen Sie das Modul nicht weiter als 360°.

• Bei vertikaler Justierung (Neigen) lösen Sie die Rändelschrauben, positionieren die Kamera, und ziehen Sie anschließend die Rändelschrauben zum Befestigen der Kamera wieder an.

• Zur Erzielung eines waagerechten Horizonts (bei Deckenschräge oder seitlicher Wandmontage) drehen Sie die Objektivunterlage entsprechend, bis das auf dem Monitor angezeigte Bild exakt ausgerichtet ist. Drehen Sie die Unterlage nicht weiter als 340°. Brennweite und Brennpunkt

• Um das Sichtfeld des Varifokalobjektivs einzustellen, lösen Sie die Schraube für die Brennweite und drehen den Mechanismus, bis das gewünschte Sichtfeld auf dem Monitor angezeigt wird. (Bild wird unscharf.)

• Fokussieren Sie das Bild auf dem Monitor, indem Sie die Brennpunktschraube lösen und den Mechanismus drehen, bis der Bildbrennpunkt exakt eingestellt ist.

• Justieren Sie ggf. die Brennweite erneut. Vorsicht Die CCD-Bildsensoren sind besonders empfindlich und sollten mit äußerster Sorgfalt gehandhabt werden, um eine hohe Leistungsfähigkeit und längere Lebensdauer zu erzielen. Setzen Sie sie sowohl bei Betrieb als auch bei Nichtverwendung nicht direktem Sonnenlicht oder hellem Scheinwerferlicht aus. Vermeiden Sie helles Licht im Blickfeld der Kamera.FlexiDome

• Wiederholen Sie die beiden Justierschritte, bis die gewünschte Ansicht eingestellt ist.

• Ziehen Sie die beiden Schrauben an. Überprüfen Sie, ob das Bild weiterhin scharf ist, wenn die Kuppel über die Kamera gehalten wird. Korrigieren Sie bei Bedarf die Justierung. Schließen des Geräts Wenn die Kameraposition eingestellt und alle Justierungen vorgenommen wurden, schließen Sie das Gerät.

• Setzen Sie den Inneneinsatz an die korrekte Position, indem Sie die Wulst am Bügel des Rahmens ausrichten.

• Setzen Sie den Abdeckring samt Kuppel auf den Rahmen. (Reinigen Sie die Außenseite ggf. mit einem weichen Tuch.)

• Sichern Sie den Abdeckring durch Drehen nach rechts im Befestigungsrahmen.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 64 Erweiterte Einrichtung Normalerweise bietet die FlexiDome

ohne weitere Einrichtung eine optimale Bildqualität. Unter außergewöhnlichen Einsatzbedingungen bietet die erweiterte Einrichtung jedoch zusätzliche Optimierungs- möglichkeiten. Es gibt zwei Hauptmenüs: das Menü Main und das Menü Installer. Über das Menü Main können Sie die Bildoptimierungsfunktionen für die einzelnen Betriebsarten auswählen und einrichten. Falls Sie mit Ihren Änderungen nicht zufrieden sind, können Sie jederzeit die Standardeinstellungen für die jeweilige Betriebsart wiederherstellen. Über das Menü Installer können Sie die Installationseinstellungen anpassen. Die Menüs Main und Installer umfassen Funktionen, die Sie direkt auswählen können, sowie Untermenüs mit weiteren Funktionen für eine detailliertere Einrichtung. Aufrufen und Verwenden von Menüs Fünf Tasten dienen zur Navigation durch die Menüstruktur. Um die Einrichtungsmenüs aufzurufen, drücken Sie die Menü-/Auswahltaste (Mitte). Auf dem Bildschirm wird das Hauptmenü angezeigt. Verwenden Sie die Pfeiltasten, um die Markierung durch die Menüstruktur zu bewegen. Wenn die Bilinx™-Kommunikationsverbindung aktiv ist, sind die Tasten deaktiviert. Sie können Bilinx™ auch so einrichten, dass die Tasten auch dann deaktiviert sind, wenn keine aktive Bilinx™-Verbindung besteht. Dadurch können Sie verhindern, dass Unbefugte die Kameraeinstellungen ändern.FlexiDome

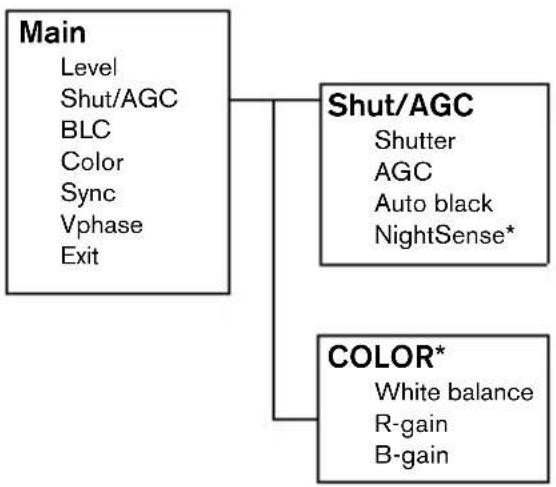

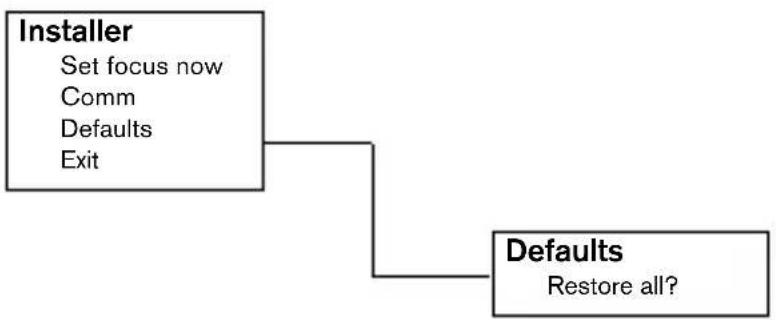

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 65 Menüstruktur

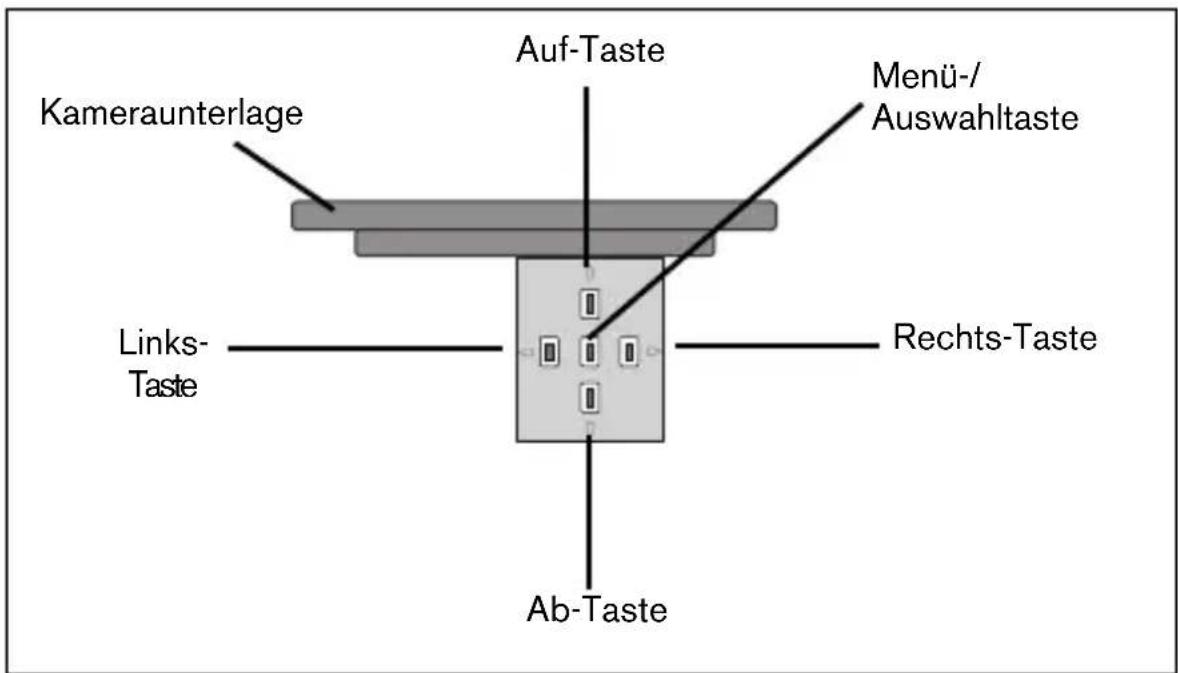

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 66 Hinweise zur Menünavigation So verwenden Sie die fünf Tasten

• Drücken Sie die Menü-/Auswahltaste, um die Menüs aufzurufen und zwischen den einzelnen Menüs zu wechseln.

• Drücken Sie die Menü-/Auswahltaste etwa 1,5 Sekunden lang, um das Menü Installer aufzurufen.

• Verwenden Sie die Auf- und Ab-Pfeiltasten, um die Markierung in einem Menü nach oben bzw. nach unten zu bewegen.

• Verwenden Sie die Links- und Rechts-Pfeiltasten, um einzelne Optionen auszuwählen und Parameter einzustellen.

• Wenn Sie in einem Menü zweimal schnell hintereinander die Menü-/Auswahltaste drücken, wird die ausgewählte Option auf die Standardeinstellung zurückgesetzt.

• Um von einem beliebigen Menü aus sämtliche Menüs zu schließen, wählen Sie die Option Exit aus, und halten Sie die Menü-/ Auswahltaste gedrückt, bis die Menüanzeige ausgeblendet wird. Menü-/ Auswahltaste Rechts-Taste Ab-Taste Auf-Taste Links- Taste KameraunterlageFlexiDome

• Nur bei dem Farbmodell der Kamera. Wenn sich eine Farbkamera im Schwarzweißmodus befindet, sind keine farbbezogenen Menüoptionen verfügbar. Untermenü Shut/AGC Funktion Auswahl Beschreibung LEVEL -15 - 0 - +15 Anpassen des Videoausgangspegels. SHUT/AGC Untermenü Aufrufen des Menüs zur Steuerung von Shutter / automatischer Verstärkung. BLC ON, OFF ON: Der Videopegel wird für die Bildmitte optimiert. Die übrigen Bildbereiche können über- oder unterbelichtet sein (dies ist normal). COLOR* ATW ATB HOLD Untermenü Aufrufen des Menüs Color.

INTERNAL Auswählen von LINE LOCK zum Synchronisieren mit der Versorgungsstromfrequenz. Auswählen von INTERNAL für den Einsatz mit interner Synchronisierung (bei Gleichstrom automatisch ausgewählt). VPHASE 0, 2, … 358° Anpassen des vertikalen Phasen-Offsets (im Modus LINE LOCK, wenn eine gültige Netzversorgungsfrequenz festgestellt wurde). EXIT Beenden des Menüs. Funktion Auswahl Beschreibung SHUTTER AES, FL • AES - Auto-Shutter - Die Kamera legt automatisch die optimale Shutter-Geschwindigkeit fest.

• FL - Flimmerfrei - Vermeidet Beeinträchtigung durch externe Lichtquellen (nur zur Verwendung mit Objektiven mit Video- oder DC-Blenden empfohlen). AGC ON/OFF Automatische Verstärkungsregelung. AUTOBLACK ON/OFF Auto Black verbessert automatisch die Detaildarstellung.FlexiDome

• Nur bei dem Farbmodell der Kamera. Hinweis Ist NightSense™ aktiv, kann das Bild durch Flecken oder Rauschen beeinträchtigt werden. Dieses Kameraverhalten ist normal. Wenn sich eine Farbkamera im Schwarzweißmodus befindet, sind keine farbbezogenen Menüoptionen verfügbar. Untermenü Color*

• Nur bei dem Farbmodell der Kamera. ** Die Änderung des Offsets der Farbdarstellung ist nur für spezielle Aufnahmesituationen erforderlich. NIGHTSENSE* AUTO FORCED OFF Nightsense™ steigert die Kameraempfindlichkeit bei schlechten Lichtverhältnissen.

• Im Modus AUTO nähert sich die Kamera bei abnehmendem Licht automatisch Monochrombetrieb an.

• Im Modus FORCED bleibt die Kamera stets im hochempfindlichen Monochrombereich. EXIT Beenden des Menüs. Funktion Auswahl Beschreibung WHITE BALANCE ATW AWB HOLD

• ATW: Die Kamera passt den Weißabgleich laufend für optimale Farbwiedergabe an.

• AWB HOLD: ATW wird angehalten und die aktuellen Farbeinstellungen werden gespeichert. RED gain** -5 - 0 - +5 Offset der werksmäßigen Einstellung der Farbdarstellung (mehr Cyan durch die Reduzierung von Rot). BLUE gain** -5 - 0 - +5 Offset der werksmäßigen Einstellung der Farbdarstellung (mehr Gelb durch die Reduzierung von Blau). EXIT Beenden des Menüs.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 69 Installationseinstellungen Menü Installer Justierverfahren – DC-Blende:

1. Lösen Sie die Feststellschraube für den Brennpunkt.

2. Die Option zum Einstellen des Auflagemaßes SET BACK

FOCUS NOW ist im Menü hervorgehoben.

3. Nehmen Sie die Brennpunktjustierung durch Drehen des Mecha-

nismus nach Bedarf vor.

4. Ziehen Sie die Feststellschraube für den Brennpunkt fest.

5. Beenden Sie das Menü.

Untermenü Defaults Kamerasteuerungskommunikation Diese Kamera ist mit einem Koaxial-Transceiver ausgestattet. In Verbindung mit VP-CFGSFT kann die Kamera vom Kopfende des Koaxialkabels eingestellt werden. Sämtliche Menüs sind über Fernzugriff verfügbar, was eine umfassende Fernsteuerung der Kamera ermöglicht. Darüber hinaus ist es möglich, die lokalen Tasten an der Kamera zu deaktivieren. Um zu verhindern, dass die Verbindung zur Kamera abbricht, ist die Option COMM – ON/OFF bei Einsatz der Fernsteuerung nicht verfügbar. Der Zugriff auf diese Option ist ausschließlich über die Kameratasten möglich. Funktion Auswahl Beschreibung SET FOCUS NOW Das Objektiv wird gezwungen, die Blende vollständig zu öffnen. Sofortiges Justieren des Brennpunktes. COMM ON, OFF Bilinx-Kommunikation ON/OFF. DEFAULTS Untermenü Zurücksetzen sämtlicher Einstellungen auf die Werksvorgaben. EXIT Beenden des Menüs. Funktion Auswahl Beschreibung ALL DEFAULTS Zurücksetzen sämtlicher Einstellungen auf die Werksvorgaben. Es wird eine Bestätigungsmeldung angezeigt. Warten Sie nach dem Zurücksetzen etwa fünf Sekunden, bis die Kamera das Bild optimiert hat. EXIT Beenden des Menüs.FlexiDome

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 70 Technische Daten Typennummer VDC- 445V0x-10 VDC- 445V0x-20 VDC- 345V0x-10 VDC- 345V0x-20 Standard PAL NTSC CCIR EIA Aktive Pixel 752 x 582 768 x 492 752 x 582 768 x 492 Mindest- beleuchtung < 1,0 Lux < 0,4 Lux (NightSense aktiviert) < 0,2 Lux Auflösung 540 TVL 570 TVL Versorgungs- nennspannung 24 VAC oder 12 VDC

Alle Modelle Bildwandler Interline-CCD SNR > 50 dB Video-Ausgang 1 Vss, 75 Ohm Synchronisierung Wählbar: Interne oder Zeilensynchronisierung Shutter Wählbar: AE S (1/60 (1/50) bis 1/100000), flimmerfrei Auto Black Wählbar: Ein, Aus AGC Wählbar: AGC Ein (20 dB) oder Aus Kontur Optimierung der Bildschärfe BLC Wählbar: BLC Ein oder Aus Weißabgleich* Automatisch: 2500 - 9000K (mit Haltemodus) Objektiv Integriertes Varifokalobjektiv mit DC-Blende Leistungs- aufnahme < 5 W Abmessungen 58 x 66 x 122 mm (H x B x L) Gewicht 550 g Betriebs- temperatur -10 bis 45 °C Bedienelemente OSD (On-Screen Display) mit MenüführungFlexiDome

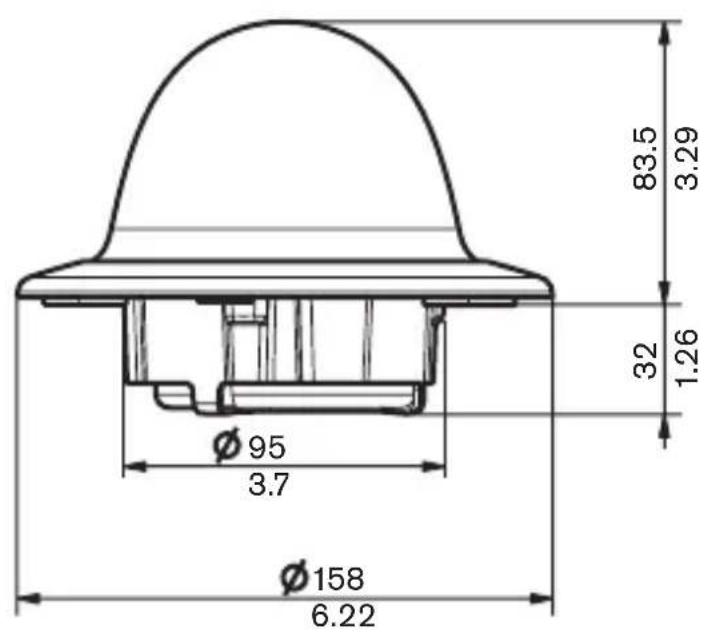

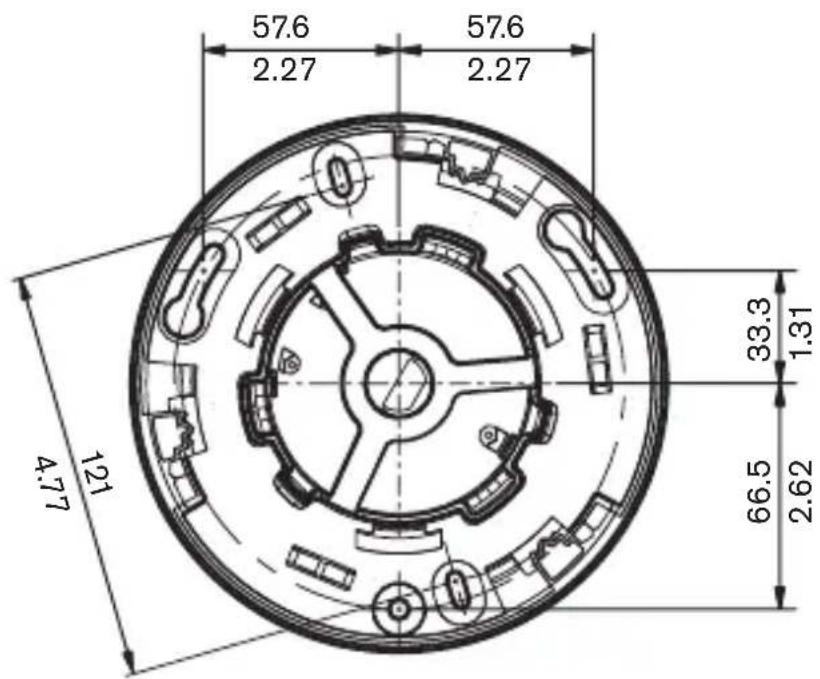

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 71 Abmessungen (mm/Zoll)

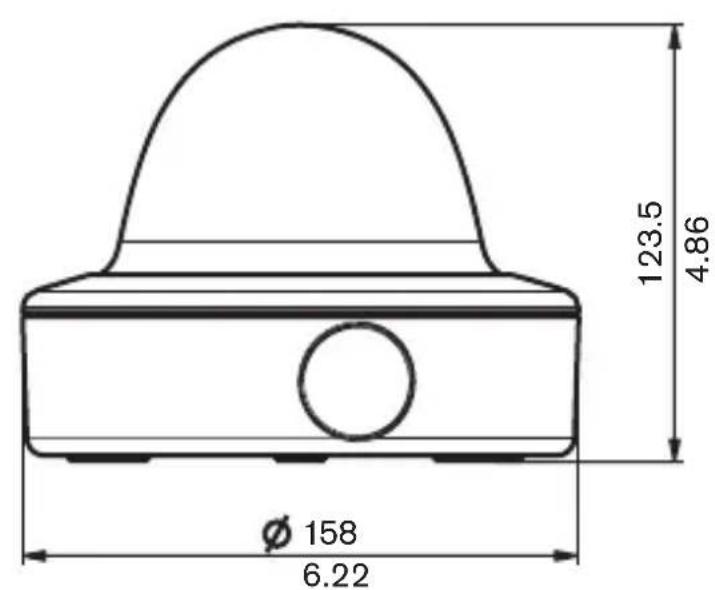

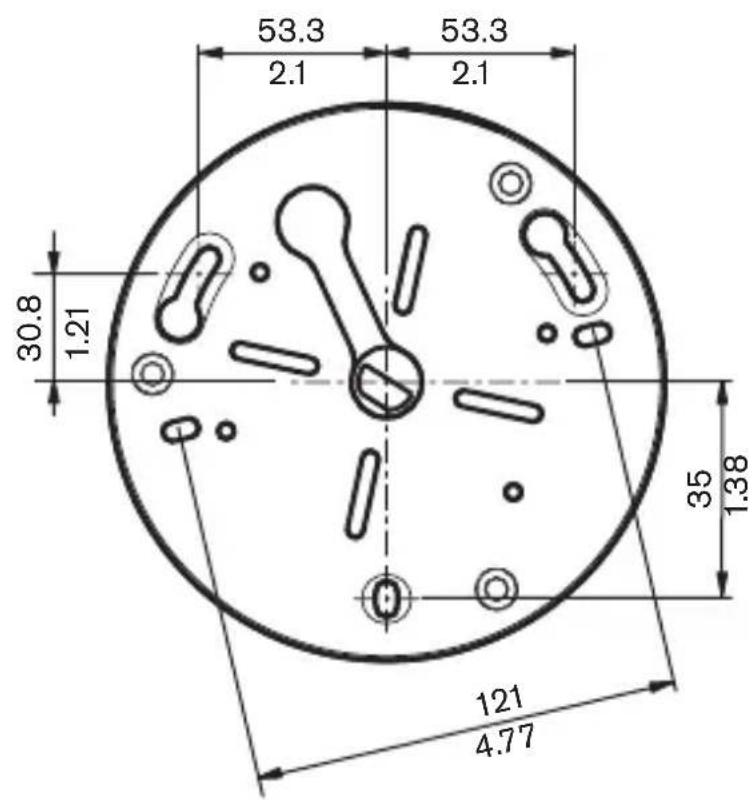

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 72 Abmessungen mit Befestigungsrahmen für Aufputz-Montage (mm/Zoll)

| Installationshandbuch Bosch Security Systems | Okt. 2005 | V 1.0 DE | 73 Zubehör Netzteile

• VP-CFGSFT Bilinx™ Kommunikations-Interface-Box und -SoftwareFlexiDome
