VDC455V0310S - Caméra de surveillance BOSCH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra de surveillance BOSCH VDC455V0310S, résolution 1080p, objectif fixe de 2,8 mm, vision nocturne infrarouge jusqu'à 30 m, étanchéité IP66.
Utilisation	Idéale pour la surveillance intérieure et extérieure, adaptée aux environnements commerciaux et résidentiels.
Maintenance et réparation	Vérification régulière des connexions, nettoyage de l'objectif, mise à jour du firmware recommandée pour une performance optimale.
Sécurité	Fonctionnalités de sécurité avancées, cryptage des données, accès sécurisé via mot de passe, conformité aux normes de sécurité.
Informations générales	Garantie de 2 ans, support technique disponible, compatibilité avec les systèmes de gestion vidéo de BOSCH.

FOIRE AUX QUESTIONS - VDC455V0310S BOSCH

Comment installer la caméra BOSCH VDC455V0310S ?

Pour installer la caméra, commencez par choisir un emplacement approprié. Fixez le support mural, puis connectez les câbles d'alimentation et de vidéo. Assurez-vous que la caméra est orientée correctement avant de la fixer.

Quelle est la résolution de la caméra BOSCH VDC455V0310S ?

La caméra BOSCH VDC455V0310S offre une résolution de 1080p, ce qui permet d'obtenir des images claires et détaillées.

Comment accéder à la caméra à distance ?

Pour accéder à la caméra à distance, vous devez configurer le réseau de la caméra avec votre routeur et utiliser l'application dédiée ou un navigateur web avec l'adresse IP de la caméra.

Que faire si la caméra ne s'allume pas ?

Vérifiez d'abord que la caméra est correctement alimentée et que le câblage est en bon état. Testez également l'alimentation avec un autre appareil pour vous assurer qu'elle fonctionne.

Comment régler la qualité d'image de la caméra ?

La qualité d'image peut être ajustée via le menu de configuration de la caméra. Connectez-vous à l'interface de la caméra et accédez aux paramètres d'image pour effectuer les ajustements nécessaires.

La caméra BOSCH VDC455V0310S est-elle étanche ?

Oui, la caméra est conçue pour résister aux intempéries avec un indice de protection IP66, ce qui la rend adaptée à une utilisation en extérieur.

Comment mettre à jour le firmware de la caméra ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site de Bosch, puis accédez à l'interface de la caméra pour effectuer la mise à jour via le menu de configuration.

Que faire si je ne peux pas me connecter à la caméra ?

Vérifiez d'abord votre connexion réseau. Assurez-vous que la caméra est connectée au même réseau que votre appareil. Redémarrez la caméra et votre routeur si nécessaire.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser la caméra, trouvez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent.

La caméra prend-elle en charge l'enregistrement sur un NAS ?

Oui, la caméra BOSCH VDC455V0310S prend en charge l'enregistrement sur un NAS compatible via le protocole ONVIF ou SMB.

MODE D'EMPLOI VDC455V0310S BOSCH

Manuale d'installation

Caméra anti-vandalisme

DE

Un triangle équilatéral compteant un éclair à extrémité fléchée signale que le produit renferme une « tension potentiellement dangereuse » non isolée, de puissance suffisante pour provoquer une électrocution.

Avertissement

Un triangle équilatéral compteant un point d'exclamation signale la présence d'instructions d'utilisation et d'entretien (dépannage) importantes dans la documentation qui accompagne l'appareil.

Attention

Pour éviter tout risque d'électrocution, n'essayez pas de retarder le capot (ou le panneau arrière). Cet apparéil ne contientaucun composant susceptible d'être réparé par l'utilisateur. Confiez la réparation de l' apparéil à du personnel qualifié.

Consignes de sécurité importantes

1. Lisez attentivement les instructions ci-après.
2. Conservez ces instructions pour reference ultérieure.
3. Conformez-vous aux différences averissements fournis.
4. Suivez l'ensemble de ces instructions.
5. Evitez d'utiliser l'appareil à proximé d'une source d'humidité.
6. Pour nettoyer l'appareil, utilisez uniquement un chiffon sec.
7. N'obstruez enaucun cas les orifices d'aération.Installez l'appareil conformément aux instructions du fabricant.

8. Évitez d'installer l'appareil à proximité de sources de chaleur telles qu'un radiateur, une bouche d'air chaud, un four ou tout autre dispositif générant de la chaleur (amplificateurs, etc.).

9. La fiche de terre ou polarisée assure votre sécurité ; vous ne devez pas la prisoner. La fiche polarisée est formée d'une petite et d'une grande broche. La fiche de terre est formée de deux broches et d'une borne de mise à la terre. La broche la plus large et la borne de mise à la terre sont conçues pour assurer votre sécurité. Si la fiche fournie n'entre pas dans la prise que vous souhaitez utiliser, demandez conseil à un électricien.

10. Placez le cordon d'alimentation de sorte qu'il ne soit ni piétiné ni comprimé, en particulier au niveau de la fiche de connexion, de la prise de courant et du point de sortie de l'appareil.
11. Utilisez uniquement les accessoires et les dispositifs de fixation recommandés par le fabriquant.
12. Debranchez l'appareil en cas d'orage ou si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.
13. Toute opération de dépannage doit être confiée à un réparateur professionnel qualifié. Un entretien s'impose lorsque l'appareil a été endommagé : déterioration du cordon d'alimentation ou de la fiche, infiltration de liquide, introduction d'objets, exposition à la pluie ou à l'humidité, fonctionnement anormal, chute, etc.
14. Un interrupteur secteur omnipolaire, avec séparation des contacts de 3mm minimum entre chaque pole, doit être intégré à l'installation électrique duBATIMENT.

Avertissement

Pour éviter tout risque d'incendie ou d'électrocution, n'expose pas l'appareil à la pluie ni à l'humidité. Ne placez aucun objet contenant du liquide sur l'appareil (vases, etc.).

Attention

Le bloc d'alimentationasse tension doit etre conforme a la norme EN/UL 60950.L'alimentation doit etre fournie par une unité SELV-LPS ou SELV - classe 2 (Safety Extra Low Voltage - Limited Power Source).

Informations FCC

Suite à différents tests, cet apparéil s'est révélé conforme aux exigences imposées aux apparéils numériques de classe B, en vertu de la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC). Ces exigences visent à fournir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. Cet apparéil génére, utilise et émet de l'énergie de radiofréquences et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des radiocommunications. Cependant, l'absence d'interférences dans une installation particulière n'est toute fois pas garantie. Il est possible de déterminer la production d'interférences en mettant l' apparéil successivement hors et sous tension, tout en contrôle la réception radio ou télévision. L'utilisateur peut parvenir à eliminer les interférences eventuelles ennant une ou plusieurs des mesures suivantes :

• réorienter ou repositionner l'antenne réceptrice ;
• augmenter la distance entre l'équipement et le récepteur;
• brancher l'équipement sur la prise d'un circuit différent de celui auquel le récepteur est connecté;
• consulter le revendeur ou un technician qualifié en radio/television pour obtenir de l'aide.

Remarque

Toute modification apportée au produit, non expressément approuvée par Bosch, est susceptible d'entrainer la revocation du droit d'utilisation de l'appareil. Pour obtenir de plus amples informations ou pour vous entrenir avec un représentant, contactez le bureau Bosch Security Systems le plus proche, ou visitez notre site Web à l'adresse www.boschsecuritysystems.com.

Introduction

Laamera FlexiDomeVF consiste en un dôme de surveillance à la fois compact et discret. Elle intègre un capteur CCD couleur 1/3'' haute performances et un objectif varifocale. L'unité intégrée s'installe aisément sur un coffret de branchement, au mur ou encore au plafond. De construction robuste, le dôme en polycarbonate assure la protection du moduleamera contre des dégradations eventuelles.

Laamera repose sur une technologie évoluée de traitement du signal numérique. Résultat : une qualité d'image exceptionnelle, quelles que soient les conditions de luminosité. Préte à l'emploi, laamera FlexiDome ^VF s'installe très facilement. Elle constitue la solution deCHOIX pour les conditions de prise de vue en interieur les plus délicates.

Parmisesnombreusesfonctionnalités,citons:

Dome en polycarbonate
- Définition 540 lignes pour les caméras couleur
N i g h t S e n s e ™
- Menu de configuration à l'écran
- Communication bidirectionnelle Bilinx™

Laamera FlexiDome ^VF est disponible en version couleur ou monochrome.

Versions dispensibles

FlexiDomeVf monochrome

Référence VDM-345V03-10		VDM-345V04-10	VDM-345V03-20	VDM-345V04-20
Objectif Varifocale2,6 - 6 mmF1.4 - 360		Varifocale4-9 mmF1.6 - 360	Varifocale2,6 - 6 mmF1.4 - 360	Varifocale4-9 mmF1.6 - 360
Standard CCIR EIA
Tensiond'alimentation	24 Vca, 50 Hz ou 12 Vcc		24 Vca, 60 Hz ou 12 Vcc
Capteur CCD 1/3"

FlexiDomeVF couleur

Référence VDC-445V03-10		VDC-445V04-10	VDC-445V03-20	VDC-445V04-20
Objectif Varifocale2,6 - 6 mmF1.4 - 360		Varifocale4-9 mmF1.6 - 360	Varifocale2,6 - 6 mmF1.4 - 360	Varifocale4-9 mmF1.6 - 360
Standard Couleur PAL Couleur NTSC
Tensiond'alimentation	24 Vca, 50 Hz ou 12 Vcc		24 Vca, 60 Hz ou 12 Vcc
Format CCD 1/3"

Déballage

Déballez soigneusement l'appareil et manipulez-le avec précaution.

L'emballage contient les éléments suivants :

• Uneamera FlexiDome intégrée
• Un kit de montage
• Un manuel d'installation

Remarque

Si l'appareil a ete endommagé lors du transport, replacez-le dans

l'emballage d'origine et avertissez le transporteur ou le fournisseur.

Attention

L'installation doit exclusivement etre réalisée par du personnel qualifie, conformement au code national d'électricite americain (NEC) ou au code d'électricite local en vigueur.

Démontage

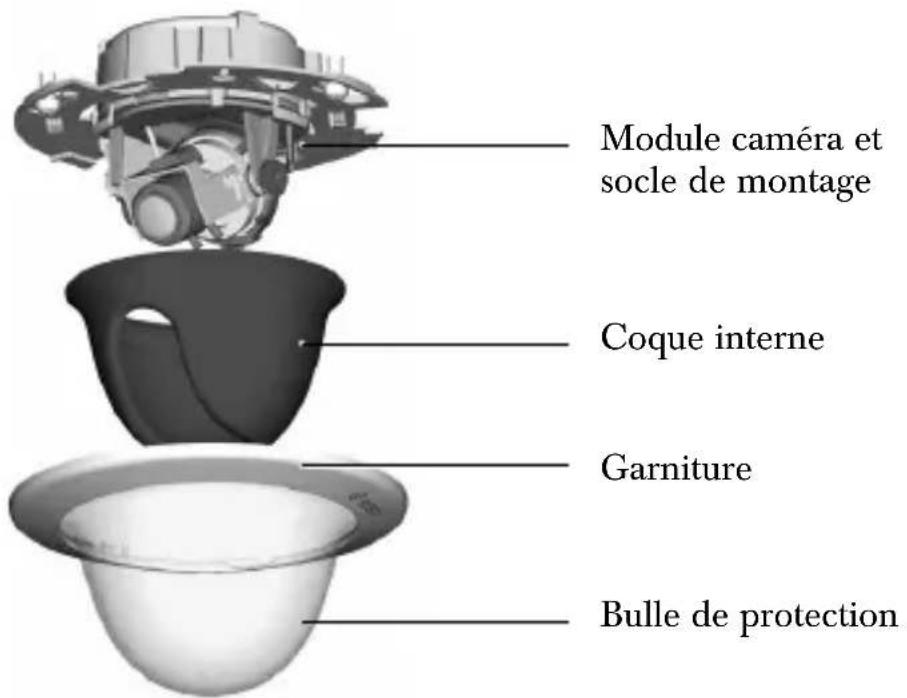

L'unitéamera/boîtier se compose des éléments suivants :

Attention

Le moduleamera est un composant sensible devant être manipulé avec le plus grand soin. Évitez de le laisser tomber lors du démontage de l'unité.

Pour démonter l'unité, procédez comme suit :

• Tournez la garniture dans le sens contraire des aiguilles d'une montre afin de la libérer de sa baïonnanette sur le socle de laamera.
• Retirez la garniture et la bulle.
• Retirez la coque interne de la base.

Montage de l'unité

L'unité se monte de différentes façon selon le type de surface, l'utilisation eventuelle d'un coffret de branchement et le type de connexion, à savoir arrêté ou laterale (montage en saillie).

Attention

L'installation doit exclusivement etre réalisée par du personnel qualifie, conformement au code national d'électricite americain (NEC) ou au code d'électricité local en vigueur.

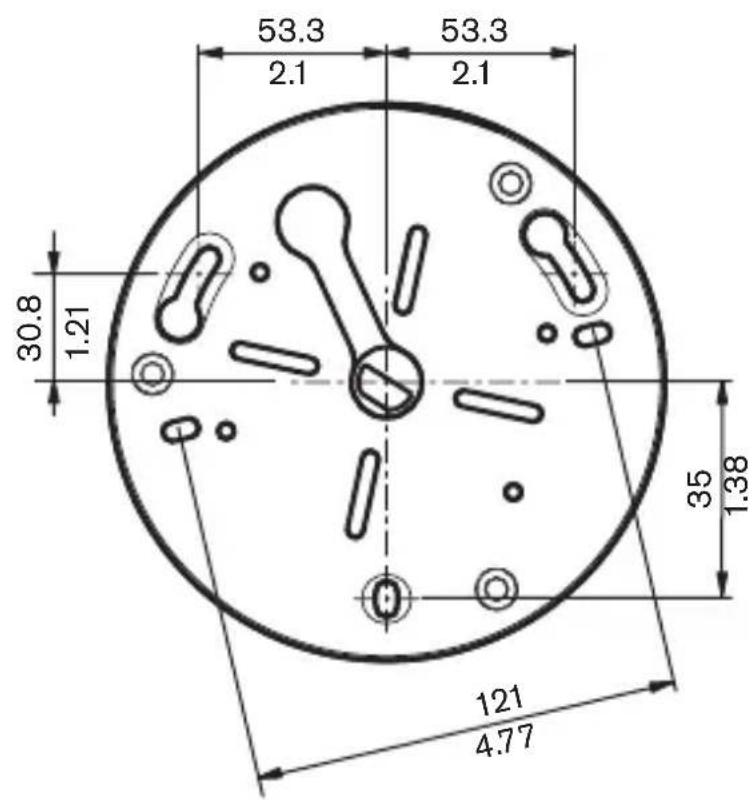

Pour monter l'unité en surface, utilisez le boîtier de montage en saillie disponible en option (VDA-445SMB).

Conseils

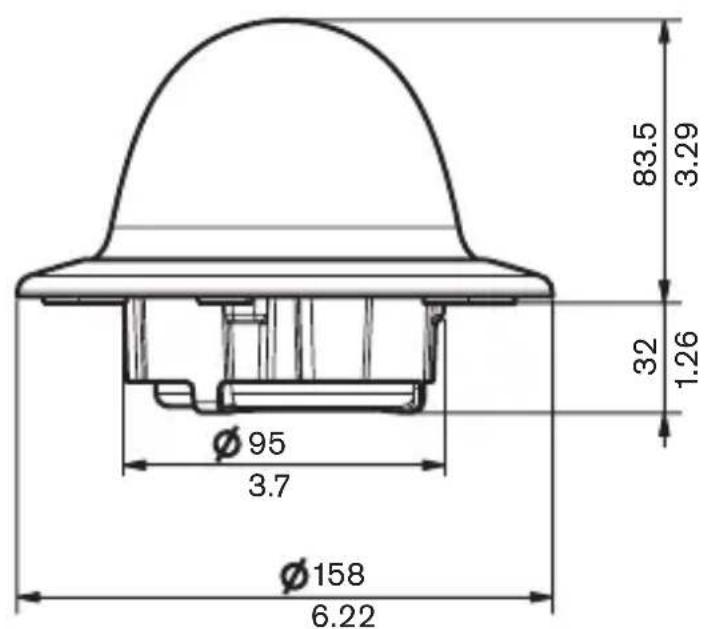

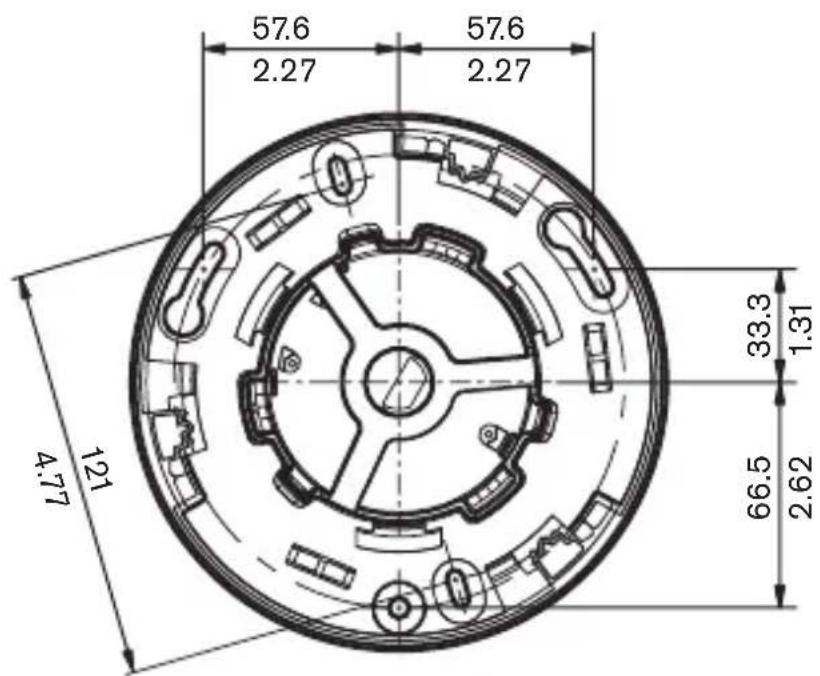

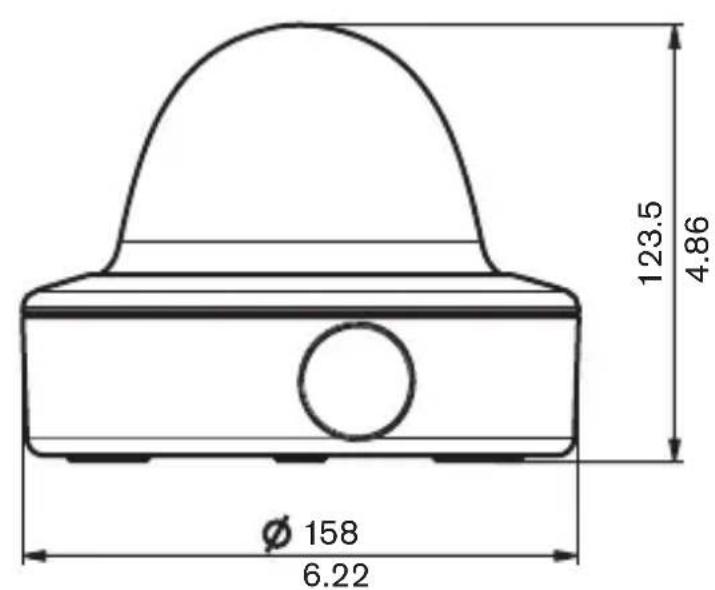

• Reportez-vous au schéma dimensionnel pour connaître l'emplacement exact des trous de vis et du point d'entrée des cables.

• Serrez partiellement deux vis via les orifices en forme de troughs de serrure pour fixer provisoirement laamera pendant la réalisation des connexions.

Les figures ci-après illustrrent les différentes options de montage de l'unité.

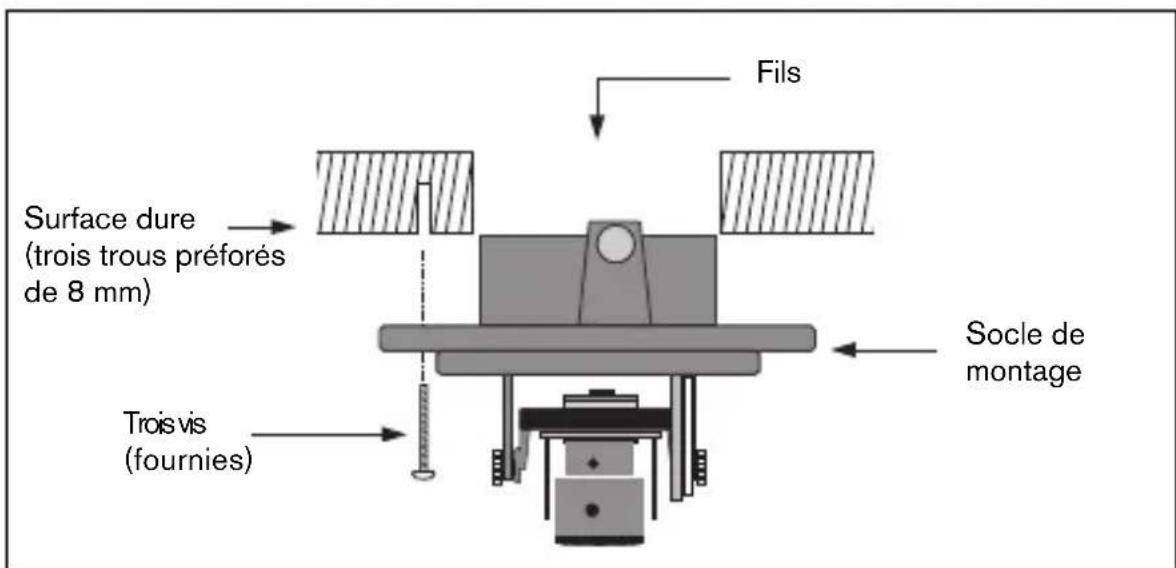

Figure 1 Connexion arrière - Surface creuse

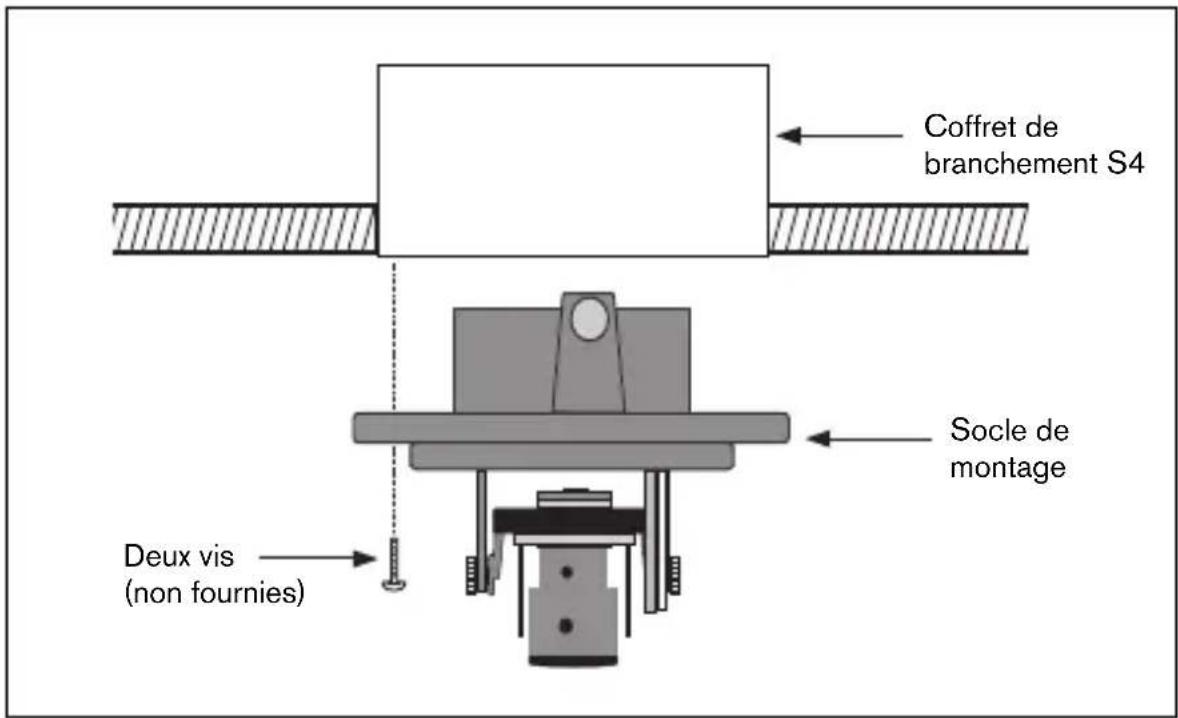

Figure 2 Connexion à un coffret de branchement (4S)

Figure 3 Montage en saillie - Connexion laterale

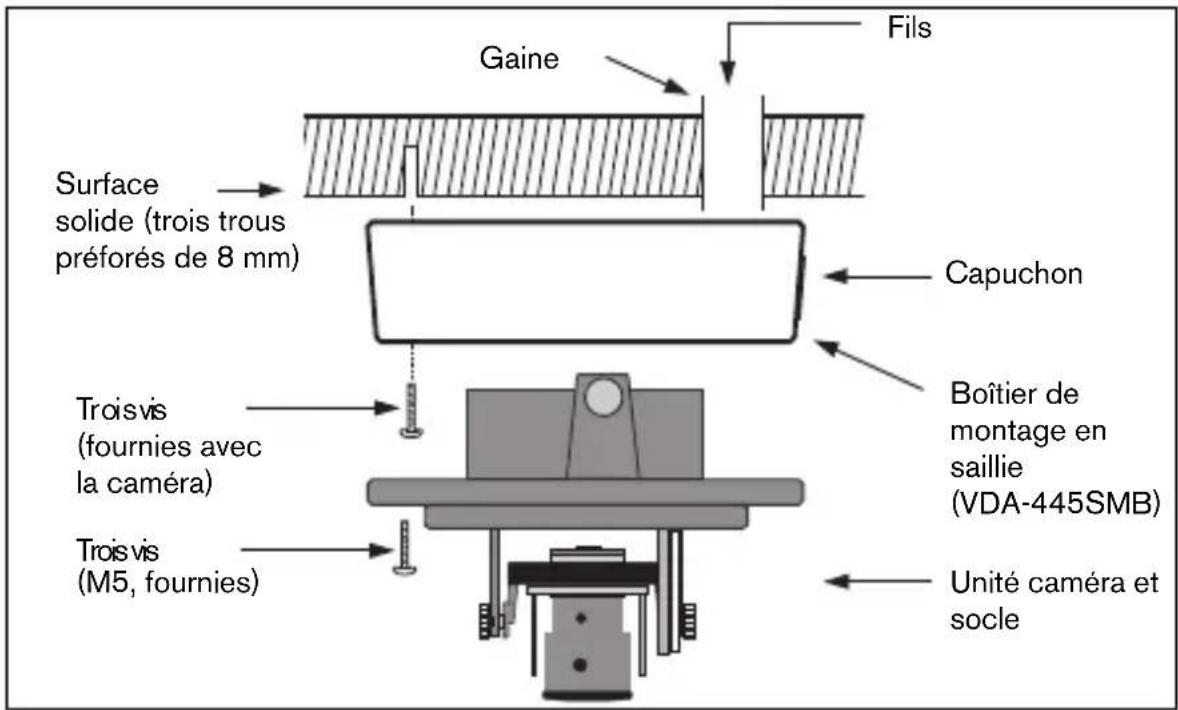

Figure 4 Montage en saillie - Connexion arrière

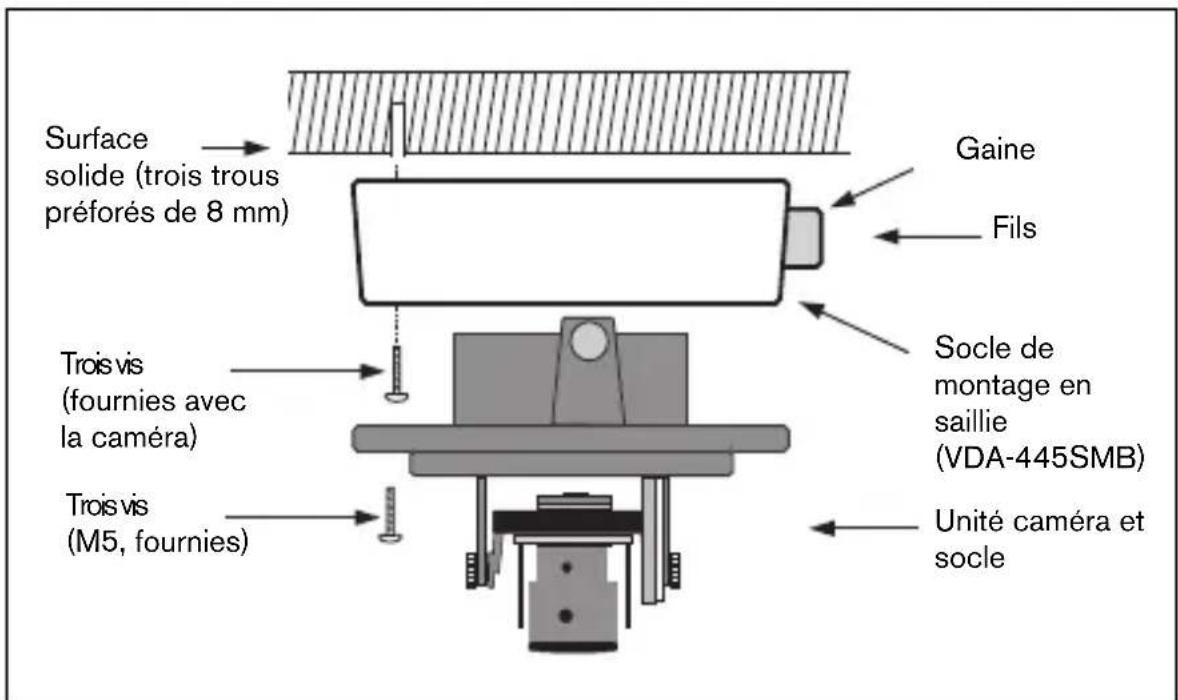

Montage en saillie

En cas d'utilisation du boîtier de montage en saillie :

• Avec connexion latérale : retirez le capuchon de l'entrée latérale.
  Avec connexion arrêté : ne retirez pas le capuchon de l'entrée latérale.
  Fixez la gaine sur le socle de montage.
• Effectuez les branchements nécessaires à l'intérieur du boîtier de montage.

Connexion et installation

Connexion des fils électriques et video

Le faisceau de cables compte un connecteur BNC acceptant le cable coaxial video (avec connecteur BNC male), ainsi que deux fils électriques dénudés basse tension pour le branchement sur un boîtier d'alimentation. (Un adaptateur UTP est disponible en option pour permettre la connexion d'un cable video UTP au connecteur BNC.)

Attention

Avant de poursuivre, coupe l'alimentation du cable à installer sur l'unité. Vérifiez si la tension de l'unité correspond à celle de la ligne utilisée.

Pour connecter les lignes électriquesasse tension et étabrir la connexion video en toute simplicité,procedez comme suit:

• Acheminez les connexions de l'immeuble par le trou de la surface, de sorte qu'ellesSORTENsuffisamment.
• Insérez partiellement deux vis dans les trous préforés.
• Utilisez les orifices en forme de troughs de serrure pour fixer provisoirement le socle sur une vis, puis inclinez légèrement le socle pour acceder aux raccords de câbles.
• Branchez le connecteur BNC du moduleamera sur le cable coaxial video.
• Branchez les fils électriques dénudés sur le connecteur d'alimentation.

Remarque

Si vous utilisez une alimentation en courant continu, la polarité ne revêt aucune importance particulière. En revanche, si vous utilisez une alimentation en courant alternatif, essayez d'appliquer une polarité de câblage cohérente dans les différents systèmes de camères pour éviter les problèmes de synchronisation lors de la commutation.

• Repoussez les connexions par le trou de la surface.
  Fixez fermement le socle sur la surface a l'aide de trois vis.

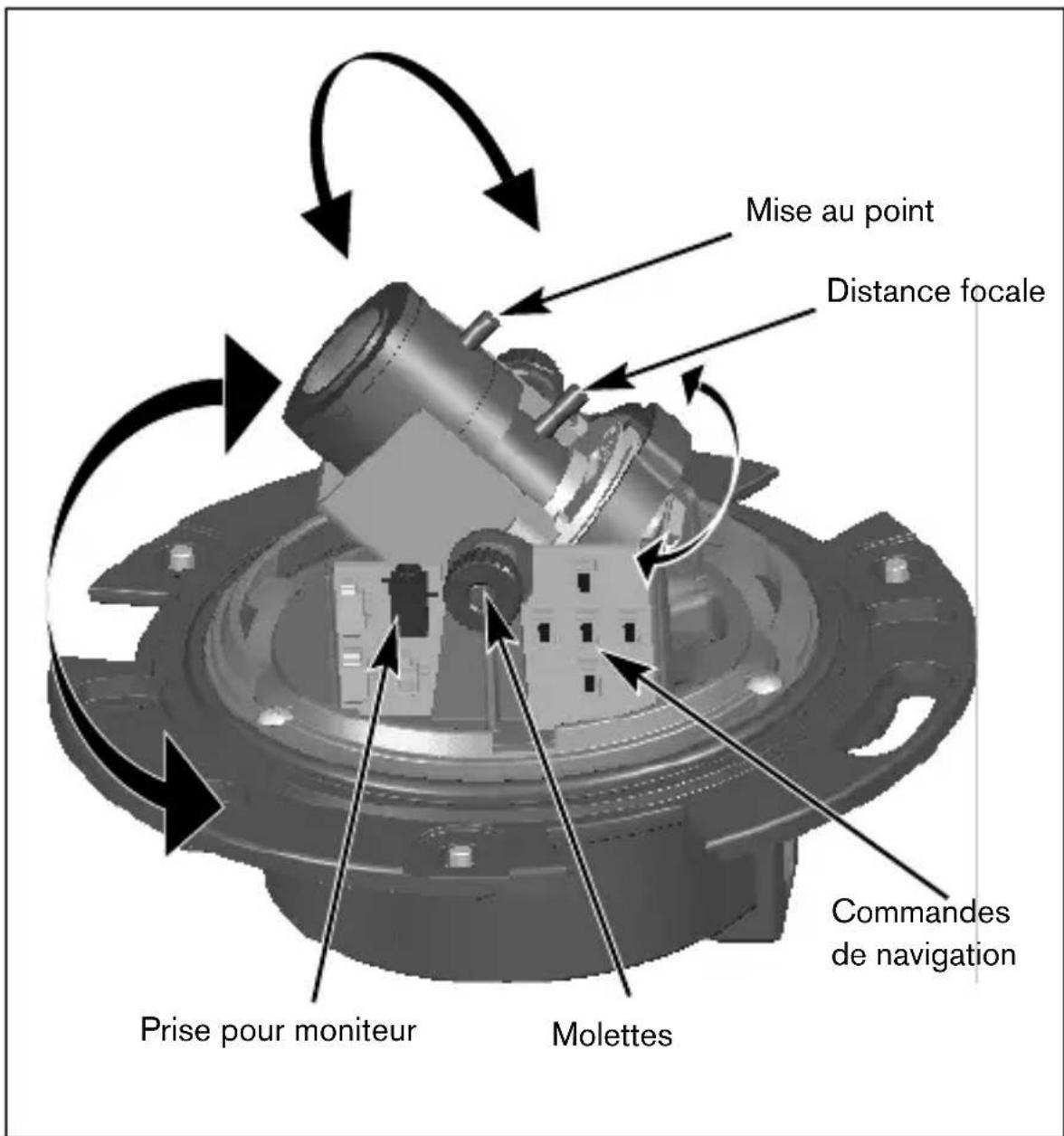

Installation de laamera

Il est possible de connecter un moniteur au minijack 2,5mm de la carte à circuits imprimés pour faciliter l'installation de laamera. Cette prise fournit un signal video composite (avec synchronisation). Vous pouvez vous procurer un cable disponible en option (réference S1460) pour réaliser cette connexion.

Mise en place de laamera

Par défaut, la position physique de laamera présente le haut de l'image sur l'indication TOP.

Attention

Les capteurs d'image CCD sont des composants très sensibles. Pour garantir une durée de vie et des performances optimales, manipuez ces composants avec le plus grand soin. Évitez de les exposer à la lumière directe du soleil et des spots lumineux, même en cas de non-utilisation. Évitez la projection de lumière de forte intensité dans le champ de vision de laamera.

La position du moduleamera se regle sur trois axes. Lors du réglage de la position de laamera, assurez-vous que l'image affichée sur le moniteur est de niveau. Pour régler laamera sur la position de votre choix, procédez comme suit :

• Pour effectuer le réglage horizontal (balayage horizontal), faites pivoter le moduleamera dans le socle. Le moduleamera ne doit pas pivoter de plus de 360^ .
• Pour effectuer le réglage vertical (balayage vertical), desserrez les vis à oreilles, placez laamera dans la position souhaitation, puis serrez les vis sans forcer pour fixer laamera.
• Pour obtenir un horizon horizontal (montage sur plafond incliné ou piedroit), faites pivoter le socle de l'objet de sorte à aligner l'image affichée sur le moniteur. Le moduleamera ne doit pas pivoter de plus de 340^ .

Distance focale et mise au point

• Pour procéder au réglage du champ de vision de l'objectif varifocale, desserrez la vis de commande de la distance focale, puis tournez le dispositif jusqu'à obtention du champ de vision souhaïte sur le moniteur (l'image est alors défocalisée).

• Pour focaliser l'image sur le moniteur, desserrez la vis de commande de la mise au point, puis tournez le dispositif jusqu'à obtention d'une image focalisée.

• Au besoin, réglez de nouveau la distance fiscale.

• Recommence ces deux réglages jusqu'à ce que le champ de vision souhaité soit parfaitement focalisé.
• Serrez les deux vis.

Vérifiez si l'image est correctement focalisée lors de la mise en place du dôme. Procedez à une nouvelle mise au point, si nécessaire.

Fermeture de l'unité

Une fois laamera installée et configurée selon vos besoin, fermez l'unité.

• Placez la coque interne en alignant son arête sur le support du socle.
• Placez la garniture et la bulle sur le socle. (Si nécessaire, nettoyez la surface à l'aide d'un chiffon doux.)
  Fixez la garniture sur le socle de laamera en la faisant tourner dans les sens des aiguilles d'une montre.

Configuration avancée

Laamera FlexiDome restitue une image optimale sans qu'aucun réglage supplémentaire ne soit nécessaire. Toutefois, les différentes options de configuration avancée permettent d'obtenir un résultat idéal dans des circonstances particulières. Le système comprend deux menus: Main et Installer.

Le menu Main permet de selectionner et de configurer les fonctions d'optimisation de l'image pour chaque mode. Si les modifications apportées ne vous convennent pas, vous avez toujours la possibilité de rétablir les valeurs par défaut pour le mode en question.

Laamera presente également un menu Installer permettant la configuration des paramétres d'installation.

Les fonctions des menus Main et Installer seLECTIONnent soit directement, soit par sous-menus pour une configuration plus détaillée.

Accès aux menus

La navigation dans les différents menus s'effectue à l'aide de cinq touches. Pour acceder aux menus de configuration, appuyez sur la touche menu/selection (touche centrale). Le menu principal s'affiche à l'écran. Pour vous déplacer, utilisez les touches fléchéées.

Lorsque la communication Bilinx^TM est active, les touches de la camera sont désactivées. Il est possible de paramétre Bilinx^TM de sorte que les touches de la camera restent désactivées lorsque Bilinx^TM ne procède pas au contrôle actif de l'appareil. Ce réglage empêche toute modification non autorisée des paramètres de la camera.

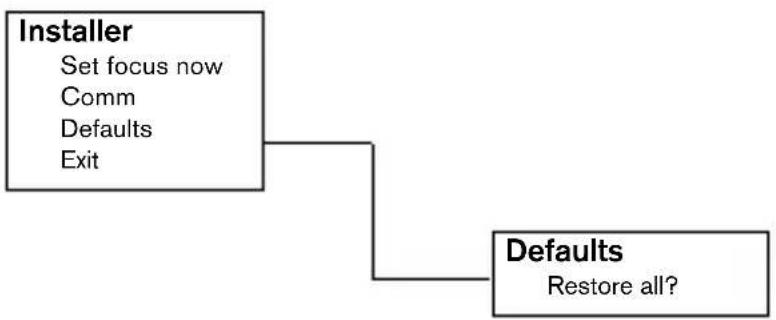

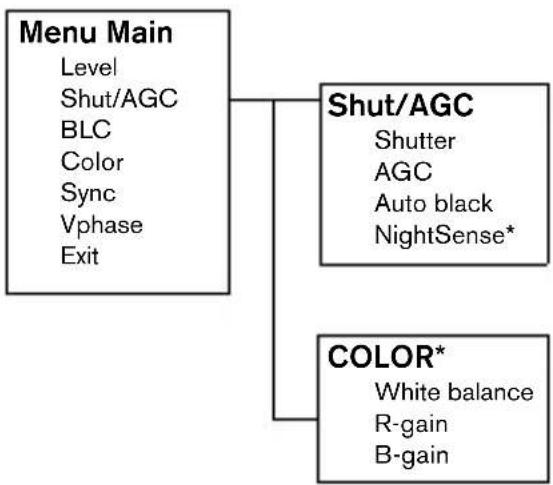

Structure des menus

* Versions couleur uniquement.

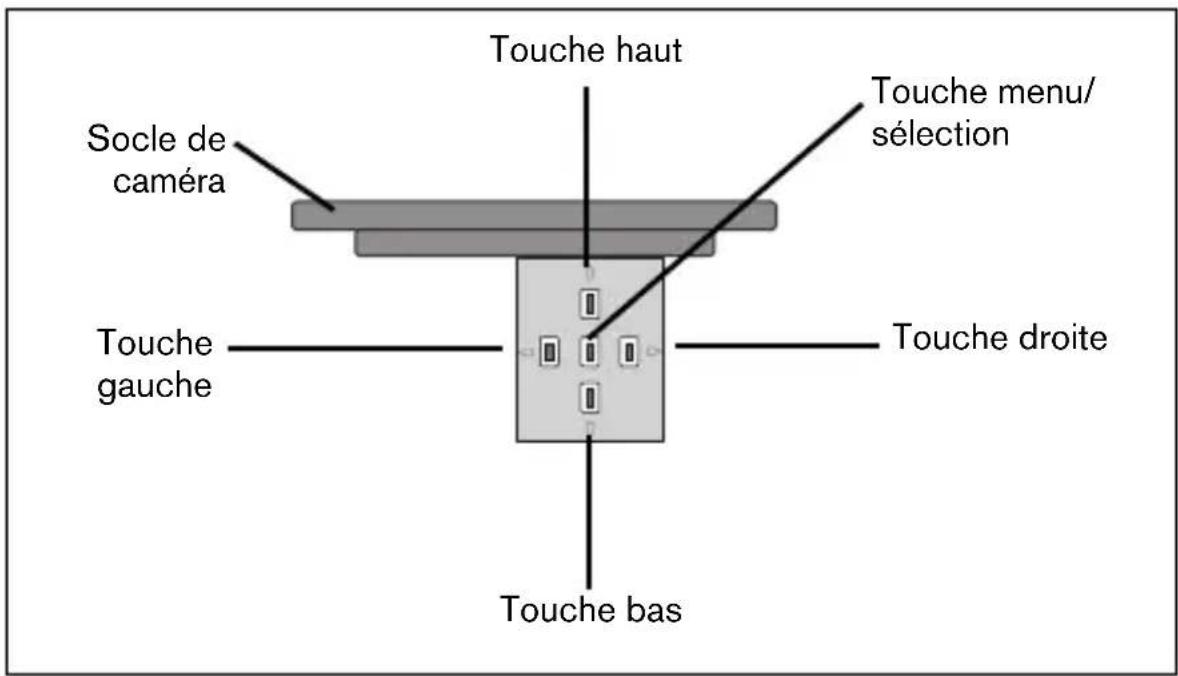

Conseils pour la navigation dans les menus Utilisation des 5 touches

• Pour acceder aux menus, ou pour passer au menu précédent ou suivant, appuyez sur la touche menu/sélection.
• Pour ouvrir le menu Installer, maintenez enfoncée la touche menu/sélection pendant environ 1 seconde et demie.
• Pour faire défiler le menu vers le haut ou vers le bas, appuyez respectivement sur la touche haut ou bas.
• Pour vous déplacer entre les options ou pour configurer les paramétres, appuyez sur la touche gauche ou droite.
• Pour rétablit la valeur par défaut d'un élément de menu, appuyez brievement deux fois de suite sur la touche menu/sélection.
• Pour fermer tous les menus en une seule fois à partir d'un menu quelconque, Sélectionnez Exit et maintenez enforcée la touche menu/sélection jusqu'à disparition de l'affichage du menu.

Menu Main

Fonction Sélection Description
LEVEL	-15 - 0 - +15	Réglage du niveau de sortie vidéo.
SHUT/AGC	sous-menu Accès	au menu Shutter/AGC.
BLC ON, OFF	Définie sur ON	cette fonction optimise le niveau vidéo pour la zone d'image sélectionnée. Les parties situées à l'extérieur de cette zone risquent d'être sous-exposées ou surexposées (ce phénomène est tout à fait normal).
COLOR* ATV	ATB HOLD sous-menue	Accès au menu Color.
SYNC LINE LOCK	INTERNAL	Sélectionnez LINE LOCK pour effectuer la synchronisation avec la fréquence d'alimentation. Sélectionnez INTERNAL pour effectuer une synchronisation interne (option sélectionnée automatiquement en cas d'alimentation CC).
VPHASE	0, 2, ... 358°	Réglage du décalage de la phase verticalie (en cas de détention d'une fréquence d'alimentation valide en mode LINE LOCK).
EXIT		Sortie du menu.

• Version couleur uniquement. Lorsque laamera couleur se trouve en mode monochrome, tous les éléments de menu relatifs à la couleur sont désactivés et inaccessibles.

Sous-menu Shutter/AGC

Fonction	Sélection Description
SHUTTER	AES, FL	·AES (obturation automatique) : permet à laamera de sélectionner automatiquement la vitesse d'obturation optimale. ·FL (mode anti-scintillage) : évite les interférences avec les sources lumineuses (recommandé pour objectifs à diaphragme video ou DC iris uniquement).
Contrôle automatique de gain (AGC)	ON/OFF	Contrôle automatique de gain.
AUTOBLACK	ON/OFF	Cette fonction accroît automatiquement la visibilité des détails.
NIGHTSENSE*	AUTO FORCED OFF	NightSense™ accroît les performances de laamera dans des conditions de faible luminosité. • En mode AUTO, laamera passée automatiquement à l'affichage monochrome dans des conditions de faible luminosité. • En mode FORCED, laamera reste en affichage monochrome haute sensibilité.
EXIT Sortie du menu.

• Version couleur uniquement.

Remarque

Lorsque la fonction NightSense™ est activée, des parasites ou des taches risquent d'apparaitre sur l'image. Ce phénomène est tout à fait normal. Lorsque laamera couleur se trouve en mode monochrome, tous les éléments de menu relatifs à la couleur sont désactivés et inaccessibles.

Sous-menu Color*

Fonction Sélection Description
WHITE BALANCE	ATW AWB HOLD	• ATW : grâce au réglage automatique de la balance des blancs, la camera garantit en permanence une reproduction optimale des couleurs. • AWB HOLD : bloque la fonction ATW pour enregistrer les paramètres relatifs à la couleur.
RED gain**	-5 - 0 - +5	Décalage de l'alignement du point blanc par défaut (la diminution du rouge entraîne l'augmentation du bleu).
BLUE gain**	-5 - 0 - +5	Décalage de l'alignement du point blanc par défaut (la diminution du bleu entraîne l'augmentation du jaune).
EXIT Sortie du menu.

• Version couleur uniquement.
  ** Il convient de modifier le décalage du point blanc uniquement dans certaines conditions de prise de vue.

Paramètres du menu Installer

Menu Install

Fonction Sélection Description
SET FOCUS NOW		Pour ouvrir le diaphragme de l'objet au maximum. Réglez la mise au point à ce stade.
COMM	ON, OFF	Pour activer/désactiver la transmission Bilinx.
DEFAULTS sous-menu Restauration des valeurs par défaut de tous les paramètres des différents modes.
EXIT Sortie du menu.

Réglage d'un objectif DC iris :

1. Déverrouillez la vis de blocage de la mise au point.
2. L'élement SET BACK FOCUS NOW s'affiche en surbrillance.
3. Tournez la bague de mise au point sur la position de votrechioix.
4. Verrouillez la vis de blocage de la mise au point.
5. Quittez le menu.

Sous-menu Defaults

Fonction Sélection Description
ALL DEFAULTS
RESTAURATION des valeurs par défaut. Un écran de confirmation s'affiche. Patientez 5 secondes, le temps que laamera optimise l'image après réinitialisation du mode.
EXIT Sortie du menu.

Configuration de laamera à distance

Cetteamera est équipée d'un émetteur-recepteur pour transmission coaxiale. Combinée à l'interface USB VP-CFGSFT, laamera peut se configurer via le cable coaxial. Tous les menus sont des lors accessibles à distance, pour un contrôle total de l'appareil. Ce système de communication permet également de désactiver les touches locales de laamera. Pour éviter toute perte de communication au niveau de laamera installée, la fonction COMMUNICATION ON/OFF est indisponible lorsque la télécommande est utilisé. Cette fonction est alors uniquement accessible via les touches de laamera.

Caracteristiques techniques

Référence VDC-	445V0x-10	VDC-445V0x-20	VDC-345V0x-10	VDC-345V0x-20
Standard PAL NTSC CCIR EIA
Pixels actifs	752 x 582	768 x 492	752 x 582	768 x 492
Éclairage minimum	< 1,0 lux< 0,4 lux (NightSense activé)		< 0,2 lux
Définition 540 lignes	570 lignes
Tension d'alimentation nominale	24 Vca ou 12 Vcc12-28 Vca (50/60 Hz)11-36 Vcc

Toutes versions confondues

Capteur	CCD à transfert d'interligne
Rapport signal/bruit	>50 dB
Sortie video	1 Vcâc, 75 ohms
Synchronisation	Interne ou synchronisation secteur
Shutter	Obturation automatique [1/60 (1/50) à 1/100 000], mode anti-scintillagement
Auto Black	Activation ou désactivation
Contrôle automatique de gain (AGC)	Activation (20 dB) ou désactivation
Contour	Optimisation de la netteté
Compensation de contre-jour (BLC)	Activation ou désactivation
Balance des blancs*	Automatique 2 500 - 9 000 K (en mode AWB HOLD)
Objectif	Varifocale DC iris
Consommation	< 5 W
Dimensions	58 x 66 x 122 mm (H x l x L)
Poids	550 g
Température de fonctionnement	-10 bis 45 °C
Commandes	Menus OSD via les touches de laamera

Dimensions (mm/pouces)

Dimensions avec boîtier de montage en saillie (mm/po)

Accessoires

Blocsd'alimentation

TC1334 120 Vca, 60 Hz -24Vca,30VA
- TC120PS 120 Vca, 60 Hz - 15 Vcc, 9 VA
- TC220PSX-24 220-240 Vca, 50/60 Hz - 24 Vca, 30 VA
- TC220PS 220-240 Vca, 50/60Hz - 15 Vcc, 9 VA

Interface

• VP-CFGSFT Logiciel et interface USB de communication Bilinx™

FlexiDome ^VF | Guide d'installation

FR|50

SICHERHEITSHINWEISE

Gefahr
