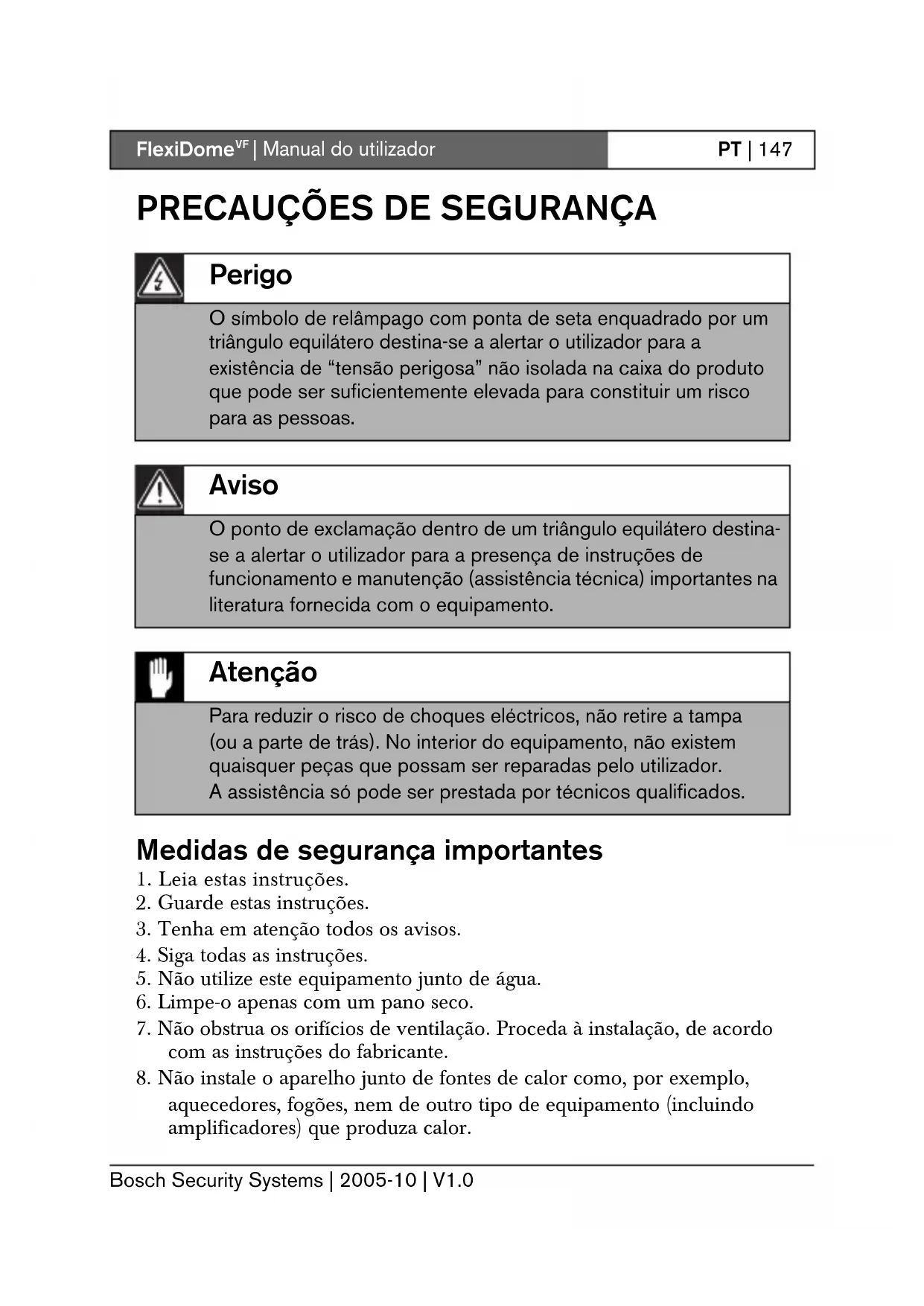

1. Leia estas instruções.

2. Guarde estas instruções.

3. Tenha em atenção todos os avisos.

4. Siga todas as instruções.

5. Não utilize este equipamento junto de água.

6. Limpe-o apenas com um pano seco.

7. Não obstrua os orifícios de ventilação. Proceda à instalação, de acordo

com as instruções do fabricante.

8. Não instale o aparelho junto de fontes de calor como, por exemplo,

aquecedores, fogões, nem de outro tipo de equipamento (incluindo amplificadores) que produza calor. Perigo O símbolo de relâmpago com ponta de seta enquadrado por um triângulo equilátero destina-se a alertar o utilizador para a existência de “tensão perigosa” não isolada na caixa do produto que pode ser suficientemente elevada para constituir um risco para as pessoas. Aviso O ponto de exclamação dentro de um triângulo equilátero destina- se a alertar o utilizador para a presença de instruções de funcionamento e manutenção (assistência técnica) importantes na literatura fornecida com o equipamento. Atenção Para reduzir o risco de choques eléctricos, não retire a tampa (ou a parte de trás). No interior do equipamento, não existem quaisquer peças que possam ser reparadas pelo utilizador. A assistência só pode ser prestada por técnicos qualificados.FlexiDome

9. Não ignore o objectivo de segurança da ficha polarizada ou de ligação

à terra. Uma ficha polarizada tem duas lâminas, sendo uma mais larga do que a outra. Uma ficha de ligação à terra tem duas lâminas e um perno para ligação à terra. A lâmina grande e o terceiro perno destinam-se a proporcionar segurança. Se a ficha fornecida não for compatível com as tomadas disponíveis, informe-se junto de um electricista.

10. Proteja o cabo de alimentação, de forma a que não seja pisado ou

esmagado, especialmente junto às fichas, em organizadores de ligações e junto ao ponto de saída do equipamento.

11. Utilize apenas ligações/acessórios especificados pelo fabricante.

12. Desligue este equipamento da tomada durante tempestades ou quando

não for utilizado durante longos períodos de tempo.

13. Remeta todas as operações de reparação para técnicos qualificados.

Recorra aos serviços de assistência técnica quando o equipamento sofrer qualquer tipo de danos, como um cabo de alimentação ou ficha danificados, se tiverem sido derramados líquidos ou se tiverem caído objectos para dentro do equipamento, se o equipamento tiver estado exposto à chuva ou humidade, se o aparelho não funcionar normalmente ou se tiver caído no chão.

14. A instalação eléctrica do edifício deve estar equipada com um

comutador de corrente multipolar com uma separação de contacto de, pelo menos, 3 mm em cada pólo. Aviso Para reduzir os riscos de incêndio ou choques eléctricos, não deve expor este aparelho à chuva ou humidade nem deve colocar objectos com líquidos, como vasos, sobre o aparelho. Atenção A fonte de alimentação de baixa tensão tem de estar conforme a norma EN/UL 60950. A fonte de alimentação tem de ser uma unidade SELV-LPS ou SELV - Classe 2 (extra-baixa tensão de segurança - fonte de alimentação limitada).FlexiDome

| Manual do utilizador Bosch Security Systems | 2005-10 | V1.0 PT | 149 Informações da FCC O presente aparelho foi testado e declarado em conformidade com os limites dos dispositivos digitais de Classe B nos termos do artigo 15.º das normas FCC. Estes limites destinam-se a fornecer uma protecção razoável contra interferências prejudiciais numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode provocar interferências prejudiciais nas radiocomunicações. No entanto, não garantimos que a interferência não ocorra em instalações específicas. Se este equipamento provocar interferências na recepção de rádio ou televisão, o que pode ser determinado se ligar e desligar o equipamento, recomenda-se que tente corrigir a interferência recorrendo a uma ou mais das seguintes medidas:

• Reoriente ou mude a localização da antena receptora.

• Aumente a distância entre o equipamento e o receptor.

• Ligue o equipamento a uma tomada de um circuito diferente do circuito ao qual o receptor está ligado.

• Consulte o revendedor ou um técnico de rádio/televisão experiente para obter ajuda. Nota Qualquer alteração ou modificação do equipamento não expressamente aprovada pela Bosch pode anular a autoridade do utilizador para operar o equipamento. Para mais informações ou para contactar um representante, dirija-se ao agente da Bosch Security Systems mais próximo ou visite o nosso sítio de Internet em www.boschsecuritysystems.comFlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 150 Introdução A câmara FlexiDome

é uma dome de vigilância, pequena e discreta, que contém uma câmara CCD de 1/3" de elevado desempenho com objectiva varifocal integrada. A unidade integrada é montada numa caixa eléctrica, numa parede ou no tecto. A construção robusta da caixa e a dome de policarbonato de alta resistência ao impacto protegem o módulo da câmara contra danos. A câmara incorpora um sistema avançado de processamento de sinais digitais para obtenção de imagens de excelente qualidade em todas as condições de luminosidade. A câmara FlexiDome

é fácil de instalar e está pronta a utilizar, oferecendo a melhor solução para as condições de cenário interiores mais exigentes. As funcionalidades incluem:

• Dome de policarbonato

• Resolução 540 TVL para câmaras policromáticas

• Menu de configuração no ecrã

• Comunicações coaxiais Bilinx™ bidireccionais A câmara FlexiDome

está disponível nas versões policromática e monocromática.FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 151 Visão geral dos tipos FlexiDome

policromática Desembalagem Desembale cuidadosamente e manuseie o equipamento com cuidado. A embalagem contém:

• Câmara FlexiDome integrada

• Kit de equipamento de montagem

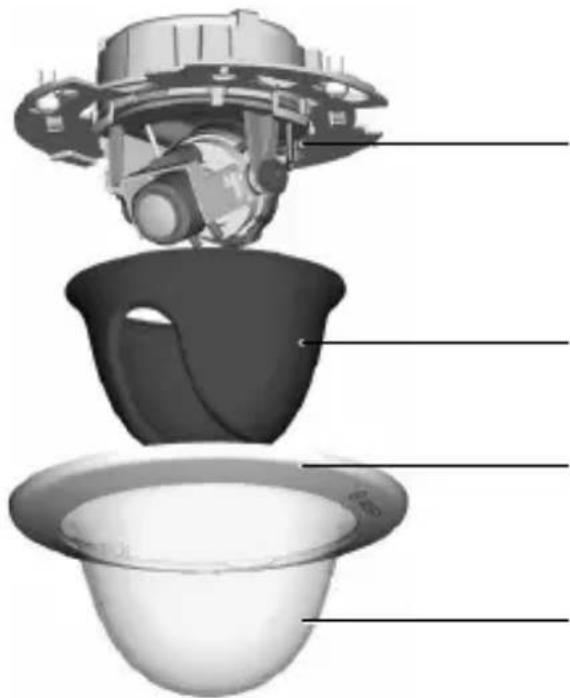

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 152 Desmontagem A câmara/caixa é composta pelas seguintes peças: Para desmontar a unidade, proceda da seguinte forma:

• Rode o anel de moldura no sentido contrário ao dos ponteiros do relógio para o retirar do encaixe tipo baioneta na base da câmara.

• Retire o aro envolvente junto com a dome.

• Retire o revestimento interior puxando-o para fora da base. Atenção A instalação apenas deve ser realizada por técnicos qualificados, de acordo com o National Electrical Code (Norma Electrotécnica Norte-Americana) ou as normas locais aplicáveis. Atenção O módulo da câmara é um dispositivo sensível e deve ser manuseado com cuidado. Não o deixe cair durante a desmontagem da unidade. Módulo da câmara e base de montagem Revestimento interior Aro envolvente DomeFlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 153 Montagem da unidade A unidade pode ser montada de diversas formas, consoante o tipo de superfície e dependendo se é utilizada uma caixa eléctrica ou se a ligaçao é feita pela retaguarda ou pela lateral (montagem saliente). Se a unidade for montada saliente, utilize a caixa de montagem saliente (VDA-445SMB), disponível separadamente, e monte a unidade nesta base. Sugestãos

• Consulte o esquema das dimensões para determinar a posição exacta dos orifícios dos parafusos e o orifício de entrada dos fios.

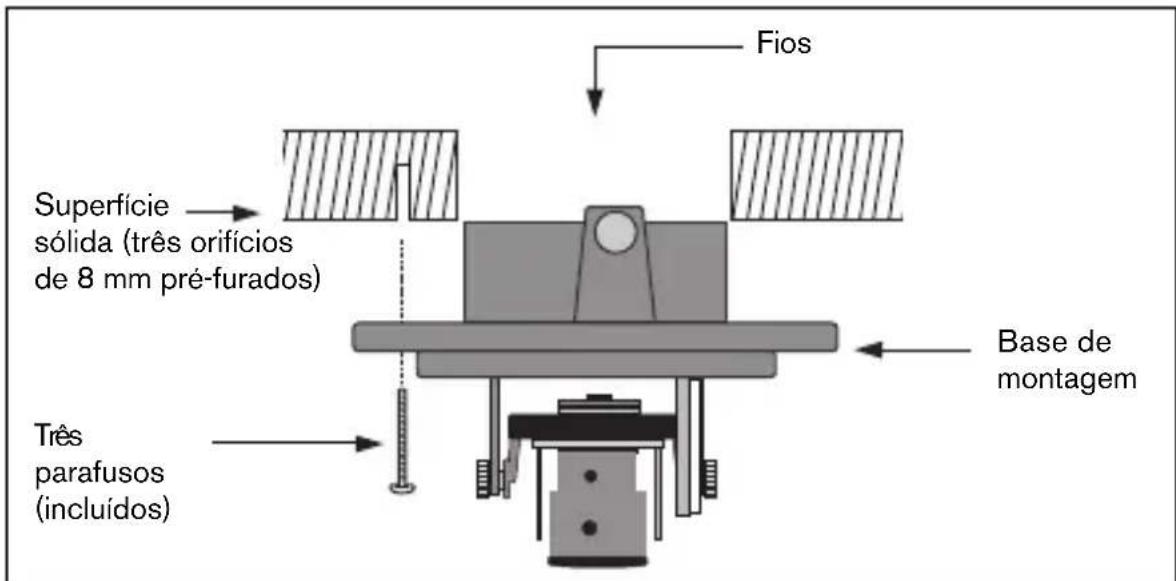

• Aparafuse parcialmente dois parafusos nos entalhes em U e utilize-os para pendurar temporariamente a câmara, enquanto procede às ligações. As figuras seguintes mostram as diferentes formas de montar a unidade. Figura 1 Ligação pela retaguarda - superfície oca Atenção A instalação apenas deve ser realizada por técnicos qualificados, de acordo com o National Electrical Code (Código eléctrico nacional) ou os códigos locais aplicáveis. Fios Superfície sólida (três orifícios de 8 mm pré-furados) Três parafusos (incluídos) Base de montagemFlexiDome

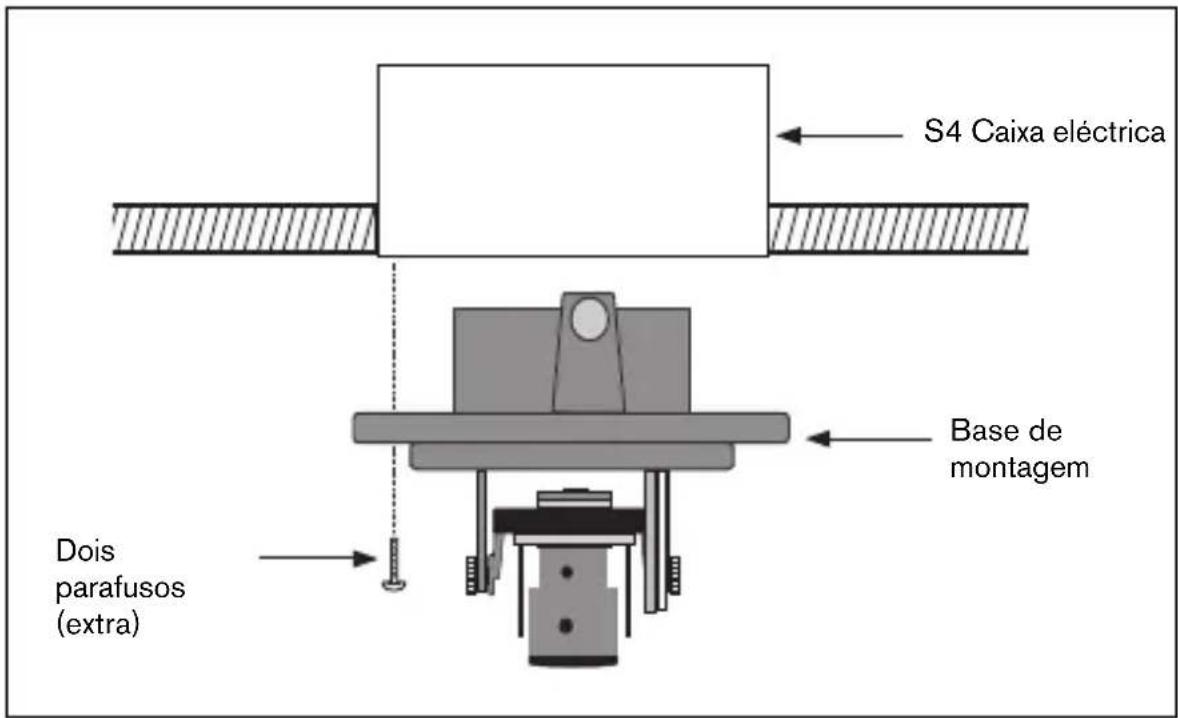

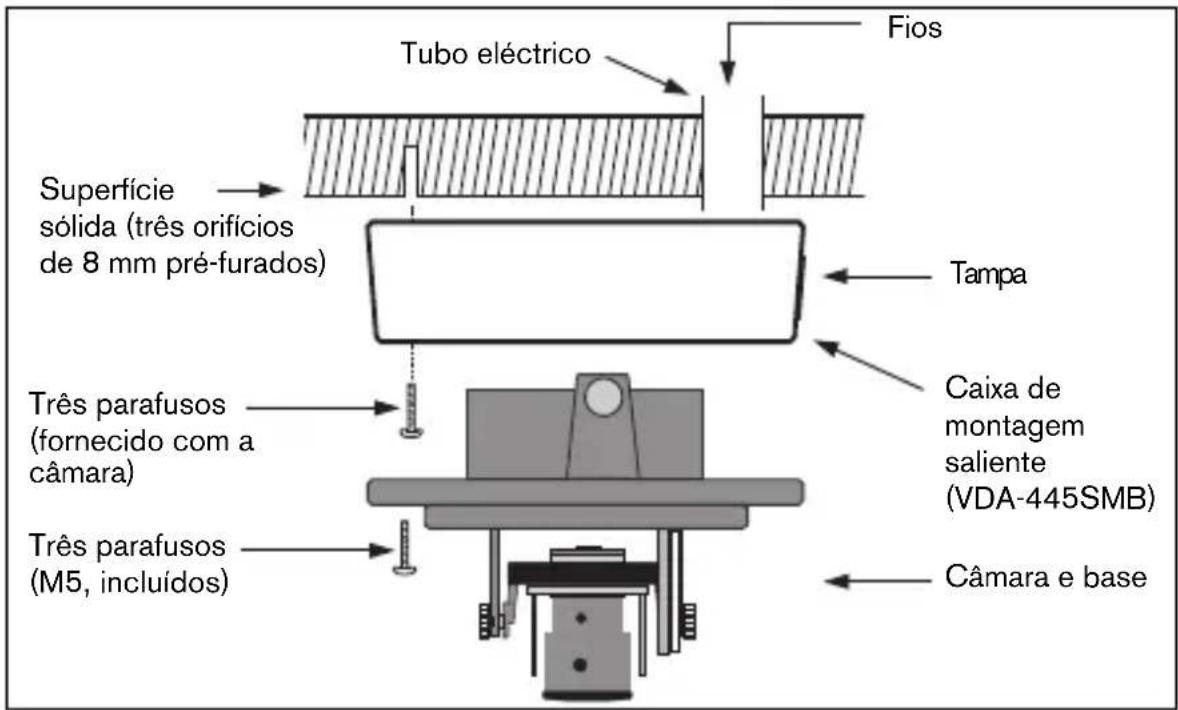

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 154 Figura 2 Ligação a uma caixa eléctrica (4S) Figura 3 Montagem saliente - ligação pela lateral S4 Caixa eléctrica Dois parafusos (extra) Base de montagem Fios Três parafusos (M5, incluídos) Base de montagem elevada (VDA-445SMB) Tubo eléctrico Três parafusos (fornecido com a câmara) Câmara e base Superfície sólida (três orifícios de 8 mm pré- furados)FlexiDome

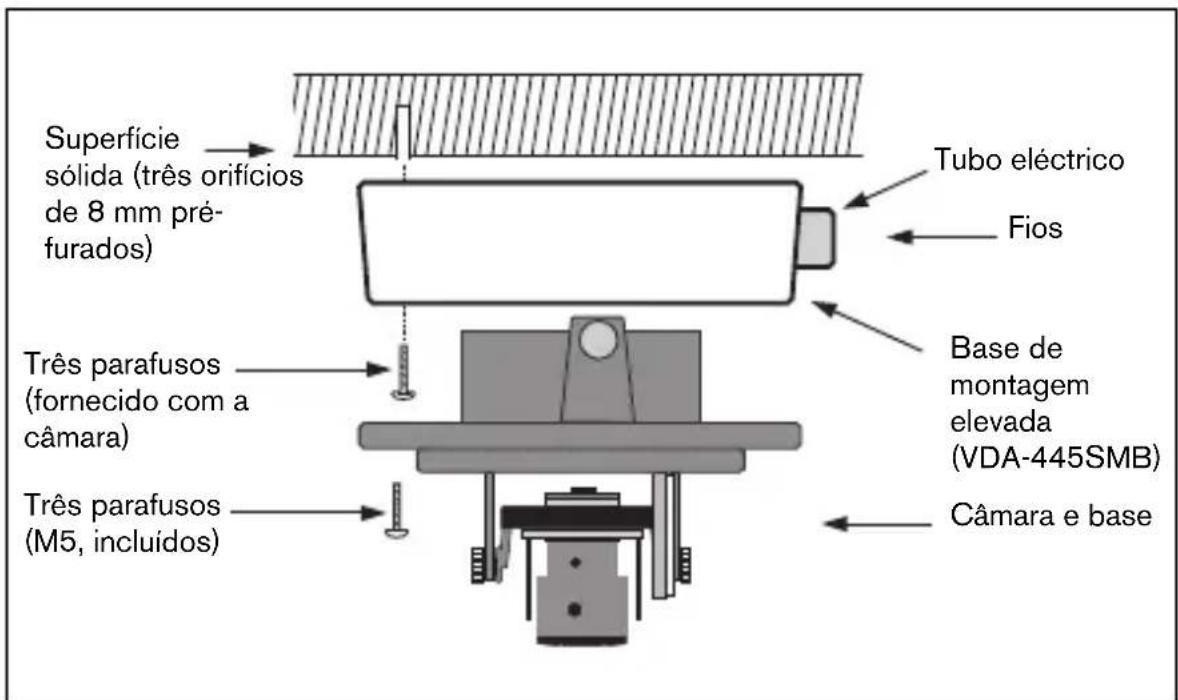

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 155 Figura 4 Montagem saliente - ligação pela retaguarda Montagem elevada Se usar a caixa de montagem saliente:

• No caso de ligação pela lateral, remova a tampa que cobre a entrada lateral. No caso de ligação pela retaguarda, deixe a tampa no lugar.

• Ligue o tubo eléctrico à base de montagem.

• Faça a ligação no interior da caixa de montagem. Tampa Três parafusos (M5, incluídos) Caixa de montagem saliente (VDA-445SMB) Tubo eléctrico Três parafusos (fornecido com a câmara) Câmara e base Superfície sólida (três orifícios de 8 mm pré-furados) FiosFlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 156 Ligação e instalação Ligações de alimentação e vídeo O equipamento das cablagens possui um conector BNC para aceitar o cabo coaxial de vídeo (com conector BNC macho) e dois fios de alimentação de baixa tensão para a ligação a um conector de alimentação. (Existe um adaptador UTP disponível como acessório para permitir a ligação de um cabo de vídeo UTP ao conector BNC.) A forma mais fácil de ligar as linhas eléctricas de baixa tensão e a ligação de vídeo é a seguinte:

• Passe as ligações do edifício pelo orifício dos fios da superfície, de forma a que fiquem bem visíveis.

• Introduza parcialmente dois parafusos nos orifícios pré-furados.

• Utilizando os entalhes em U, pendure temporariamente a base de montagem num parafuso e incline ligeiramente a base para aceder aos cabos.

• Ligue o conector BNC do módulo da câmara ao cabo coaxial de vídeo.

• Ligue os fios de alimentação descarnados ao conector de alimentação de corrente. Nota Para uma corrente CC, a polaridade não é importante. Para uma corrente CA, tente manter a consistência da polaridade dos fios nos diversos sistemas de câmaras para ajudar a evitar o rolamento durante a comutação.

• Empurre as ligações pelo orifício dos fios da superfície.

• Fixe a base de montagem à superfície com três parafusos. Atenção Antes de prosseguir, certifique-se de que desliga a alimentação do cabo a ser instalado na unidade. Certifique-se de que o tipo de tensão da unidade é o indicado para a linha eléctrica a ser utilizada.FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 157 Configuração da câmara Pode ligar um monitor à tomada miniatura de 2,5 mm da placa de circuito impresso, para ajudar a instalar a câmara. Esta tomada proporciona um sinal de vídeo composto (com sincronização). Existe um cabo opcional (código S1460) disponível para fazer esta ligação. Parafusos de orelhas Tomada do monitor Interruptores de navegação Focagem Distância focalFlexiDome

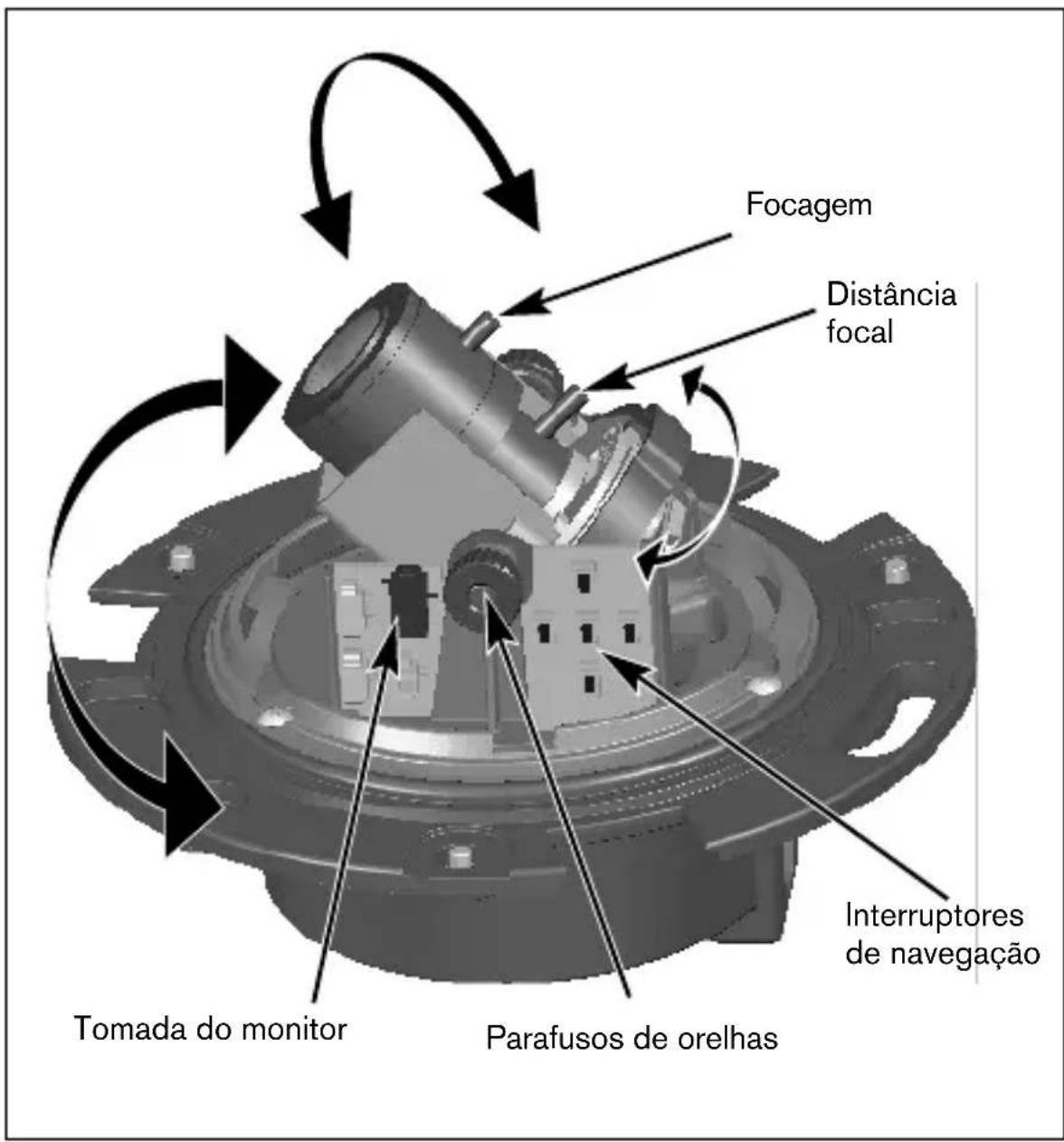

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 158 Posicionamento da câmara A posição física pré-definida da câmara é que o topo da imagem corresponde à indicação TOP. A posição do módulo da câmara pode ser ajustado ao longo de três eixos. Quando ajustar a posição da câmara, certifique-se de que a imagem visualizada no monitor está nivelada. Instale a câmara na posição pretendida, realizando os seguintes passos:

• Para o ajuste horizontal (pan), rode o módulo da câmara na base. Não rode mais de 360°.

• Para o ajuste vertical (tilt), afrouxe os parafusos de orelhas, posicione a câmara, depois aperte suavemente os parafusos de orelhas para fixar a câmara.

• Para obter um horizonte horizontal (para tectos inclinados ou montagens em paredes laterais), rode a base da lente, consoante for necessário, para alinhar a imagem visualizada no monitor. Não rode mais de 340°. Distância focal e focagem

• Para configurar o campo de visão da lente de focagem variável, afrouxe o parafuso da distância focal e rode o mecanismo até que a perspectiva necessária seja visualizada no monitor. (A imagem fica desfocada.)

• Foque a imagem no monitor, afrouxando o parafuso de focagem e rodando o mecanismo até que a imagem esteja focada.

• Volte a ajustar a distância focal, caso seja necessário.

• Repita estes dois ajustes até que a perspectiva pretendida esteja focada.

• Aperte ambos os parafusos. Verifique se a imagem se mantém focada quando a dome estiver devidamente posicionada. Se necessário, volte a focar. Atenção Os detectores de imagem do CCD são altamente sensíveis e requerem um cuidado especial para um desempenho adequado e uma maior vida útil. Não os exponha à luz directa do sol ou a focos de luz intensos, tanto em condições de funcionamento como de descanso. Evite ter luzes intensas no campo de visão da câmara.FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 159 Fechar a unidade Quando a posição da câmara estiver definida e todos os ajustes tiverem sido feitos, feche a unidade.

• Posicione o revestimento interior alinhando a sua aleta com o suporte na base.

• Encaixe o aro envolvente na base junto com a dome. (Se necessário, limpe a superfície com um pano macio.)

• Fixe o aro envolvente na base da câmara rodando-o no sentido dos ponteiros do relógio.FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 160 Configuração avançada Normalmente, a FlexiDome

fornece uma imagem óptima sem necessidade de qualquer regulação adicional. No entanto, existem opções de configuração avançadas disponíveis para que obtenha os melhores resultados possíveis em circunstâncias especiais. Existem dois menus; um menu Main e um menu Installer. O menu Main permite-lhe seleccionar e configurar as funções de melhoria de imagem para cada modo. Se as alterações não corresponderem às suas necessidades, pode sempre voltar a chamar os valores predefinidos do modo. A câmara tem ainda um menu Installer, no qual pode ajustar as definições de instalação. Os menus Main e Installer têm funções que podem ser seleccionadas directamente ou submenus para uma configuração mais detalhada. Aceder e navegar nos menus Pode utilizar cinco teclas para navegar pelos diversos menus. Para aceder aos menus de configuração, prima a tecla de menu/selecção (centro). Aparece o menu principal no OSD. Utilize as teclas de seta na navegação. Quando a ligação de comunicação Bilinx™ está activa, os botões da câmara ficam inactivos. Pode também configurar o Bilinx™ para que os botões da câmara permaneçam inactivos mesmo quando o Bilinx™ não estiver a controlar a câmara. Isto evita a alteração não autorizada das definições da câmara.FlexiDome

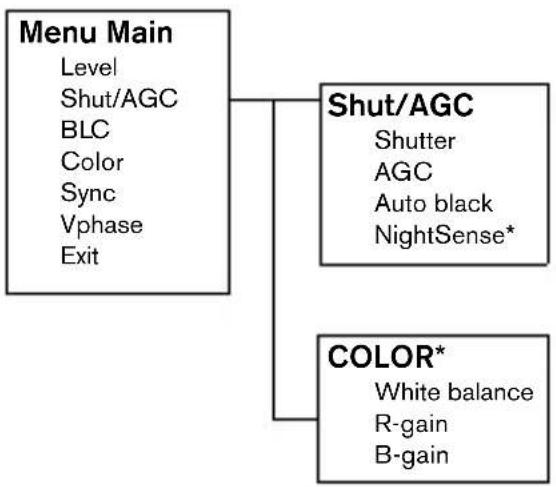

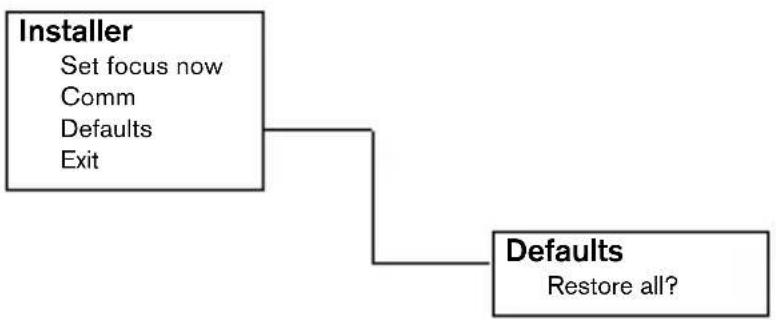

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 161 Estrutura de menus

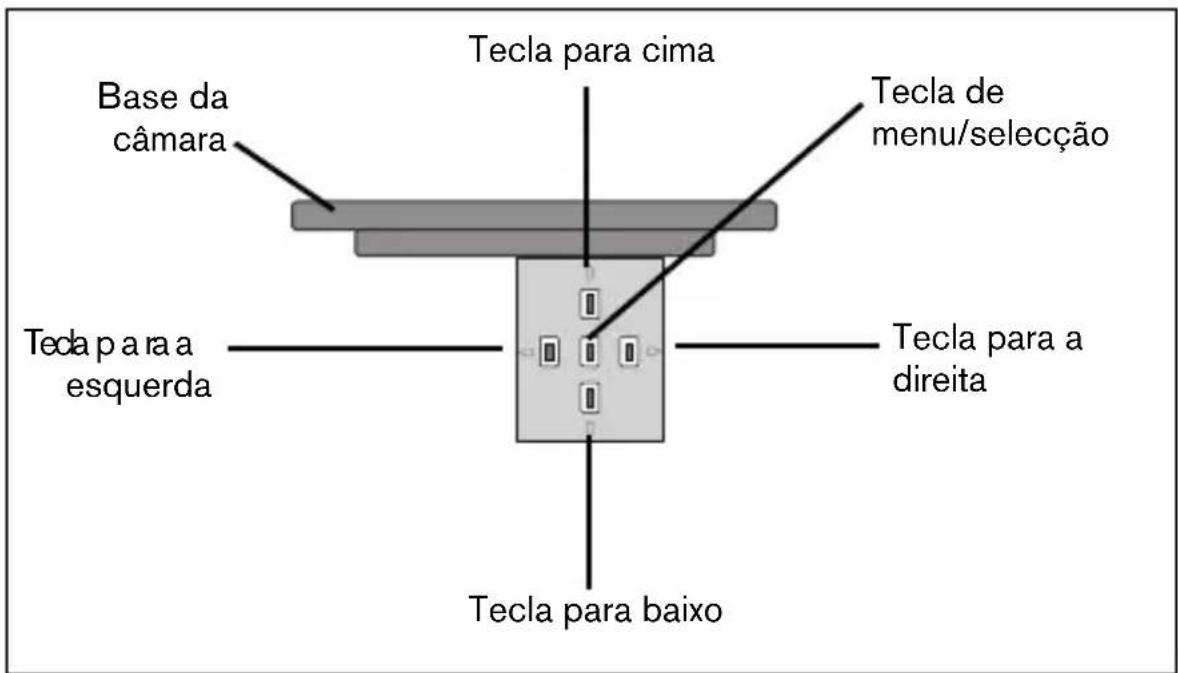

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 162 Sugestões para a navegação nos menus Como utilizar as 5 teclas

• Prima a tecla de menu/selecção para aceder aos menus ou para se mover para o menu seguinte ou anterior.

• Prima a tecla de menu/selecção durante aproximadamente 1,5 segundos para abrir o menu Installer.

• Utilize as teclas para cima ou para baixo para percorrer um menu para cima ou para baixo.

• Utilize as teclas para a esquerda ou para a direita para se mover nas opções ou definir parâmetros.

• Num menu, prima rapidamente a tecla de menu/selecção duas vezes para repor a predefinição dos itens seleccionados.

• Para fechar todos os menus em simultâneo a partir de qualquer menu, seleccione o item Exit e mantenha a tecla de menu/selecção premida até o ecrã do menu desaparecer. Tecla de menu/selecção Tecla para a direita Tecla para baixo Tecla para cima Tecla p a ra a esquerda Base da câmaraFlexiDome

• Só na versão policromática da câmara. Se uma câmara policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desactivados e não podem ser acedidos. Submenu Shutter/AGC Função Selecção Descrição LEVEL -15 - 0 - +15 Regula o nível de saída de vídeo SHUT/AGC Seleccione o submenu Seleccione para aceder ao menu de controlo Shutter / Automatic Gain BLC ON, OFF Quando em ON, o nível de vídeo é optimizado para a área seleccionada da imagem. As partes fora desta área podem ter uma exposição insuficiente ou excessiva (é normal). COLOR* ATW ATB HOLD Seleccione o submenu Seleccione para aceder ao menu de cor

INTERNAL Seleccione LINE LOCK para sincronizar com a frequência da fonte de alimentação. Seleccione INTERNAL para usar com a sincronização interna (seleccionado automaticamente com alimentação de corrente contínua). VPHASE 0, 2, … 358° Regula o desvio de fase vertical (no modo LINE LOCK e com uma frequência da fonte de alimentação detectada). EXIT Sai do menu Função Selecção Descrição SHUTTER AES, FL •AES (obturador automático) - a câmara define automaticamente a velocidade ideal do obturador.

• FL - o modo anti-cintilação evita a interferência das fontes de luz (recomendado apenas para a utilização com objectivas de diafragma de vídeo ou DC). AGC ON/OFF Controlo de ganho automático AUTOBLACK ON/OFF A opção Autoblack aumenta automaticamente a visibilidade dos detalhes.FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 164

• Só na versão policromática da câmara. Nota Se NightSense™ estiver activo, podem aparecer interferências ou manchas na imagem. É um comportamento normal da câmara. Se uma câmara policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desactivados e não podem ser acedidos. Submenu Color*

• Só na versão policromática da câmara. ** Basta alterar a diferença de pontos brancos para condições do cenário especiais. NIGHTSENSE* AUTO FORCED OFF O Nightsense™ melhora o desempenho da câmara em condições de luminosidade deficiente.

• No modo AUTO, a câmara comuta automaticamente para o modo monocromático em condições de luminosidade deficiente.

• No modo FORCED, a câmara permanece em modo monocromático de alta sensibilidade. EXIT Sai do menu Função Selecção Descrição WHITE BALANCE ATW AWB HOLD

• ATW: o controlo automático do equilíbrio de brancos permite à câmara regular continuamente a reprodução óptima da cor.

• AWB HOLD: suspende o ATW e guarda as definições de cor. RED gain** -5 - 0 - +5 Diferença de fábrica - alinhamento de pontos brancos (a redução de vermelho é compensada pela introdução de mais ciano). BLUE gain** -5 - 0 - +5 Diferença de fábrica - alinhamento de pontos brancos (a redução de azul é compensada pela introdução de mais amarelo). EXIT Sai do menuFlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 165 Definições do programa de instalação Menu Install Procedimento de regulação da objectiva de diafragma DC:

1. Solte o parafuso de bloqueio da focagem.

2. SET BACK FOCUS NOW aparece realçado no menu.

3. Rode a regulação da focagem conforme necessário.

4. Bloqueie o parafuso de bloqueio da focagem.

5. Saia da selecção do menu.

Submenu Defaults Comunicação de controlo da câmara Esta câmara está equipada com um transmissor/receptor de comunicações coaxial. Em combinação com VP-CFGSFT, a câmara pode ser regulada a partir da extremidade inicial do cabo coaxial. Todos os menus podem ser acedidos remotamente proporcionando o controlo total da câmara. Com esta comunicação, pode também desactivar as teclas existentes na câmara. Para evitar a perda de comunicação com uma câmara instalada, a selecção Communication ON/OFF não está disponível quando se utiliza o controlo remoto. Esta função só pode ser acedida através dos botões da câmara. Função Selecção Descrição SET FOCUS NOW Força a objectiva a abrir totalmente o diafragma. Ajuste agora a focagem da objectiva COMM ON, OFF ACTIVA/DESACTIVA a comunicação Bilinx DEFAULTS Seleccione o submenu Repõe todas as predefinições de todos os modos EXIT Sai do menu Função Selecção Descrição ALL DEFAULTS Seleccione para repor as predefinições. Aparece um ecrã de confirmação. Aguarde 5 segundos para que a câmara optimize a imagem após a reposição do modo. EXIT Sai do menuFlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 166 Especificações técnicas Tipos VDC- 445V0x-10 VDC- 445V0x-20 VDC- 345V0x-10 VDC- 345V0x-20 Standard PAL NTSC CCIR EIA Pixéis activos 752x582 768x492 752x582 768x492 Iluminação mínima < 1,0 lux < 0,4 lux (com Nightsense) < 0,2 lux Resolução 540 TVL 570 TVL Tensão nominal de alimentação 24 Vac ou 12 Vdc 12-28 Vac ±10% (50/60 Hz) 11-36 Vdc Todas as versões Sensor de imagens Interline CCD SNR > 50 dB Saída de vídeo 1 Vpp, 75 Ohm Sincronização Internal ou Line Lock seleccionável Obturador AES (1/60 (1/50) a 1/100000), sem cintilação, seleccionável Preto Automático On, Off seleccionável AGC AGC On (20 dB) ou Off seleccionável Contorno Melhoria da nitidez BLC BLC On ou Off seleccionável Equilíbrio de brancos* 2500 - 9000 K automático (com modo de bloqueio AWB) Objectiva Varifocal integrada com diafragma DC Consumo de energia < 5 W Dimensões 58 x 66 x 122 mm (AxLxP) Peso 550 g Temperatura de funcionamento -10° a 45° C Controlos OSD com funcionamento por teclas de funçãoFlexiDome

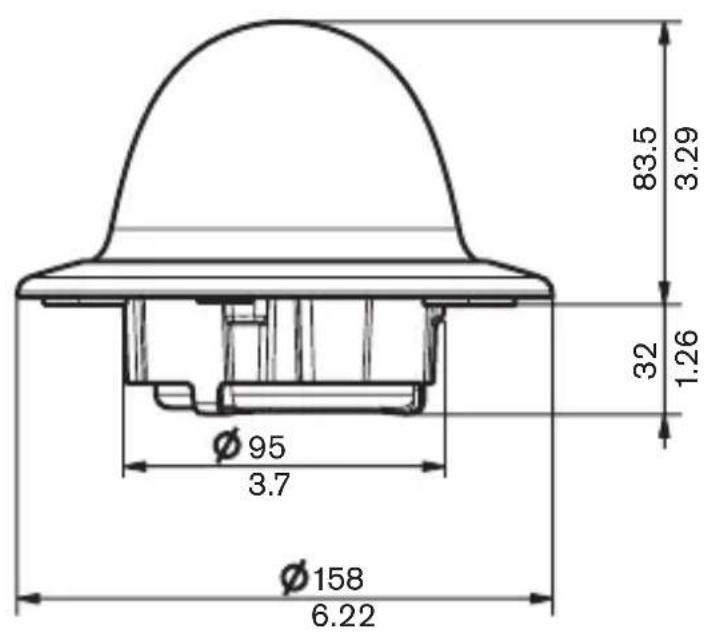

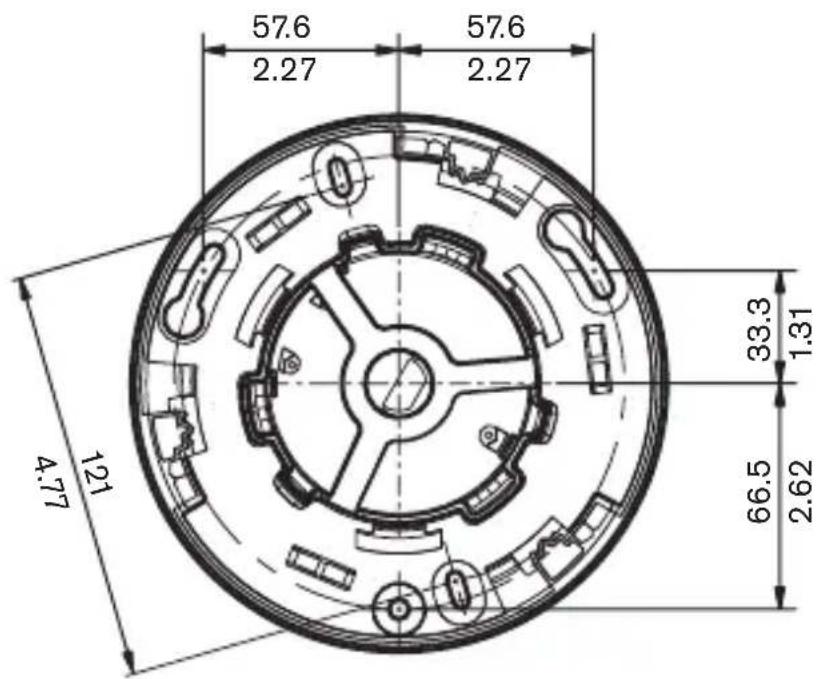

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 167 Dimensões (mm/polegadas)

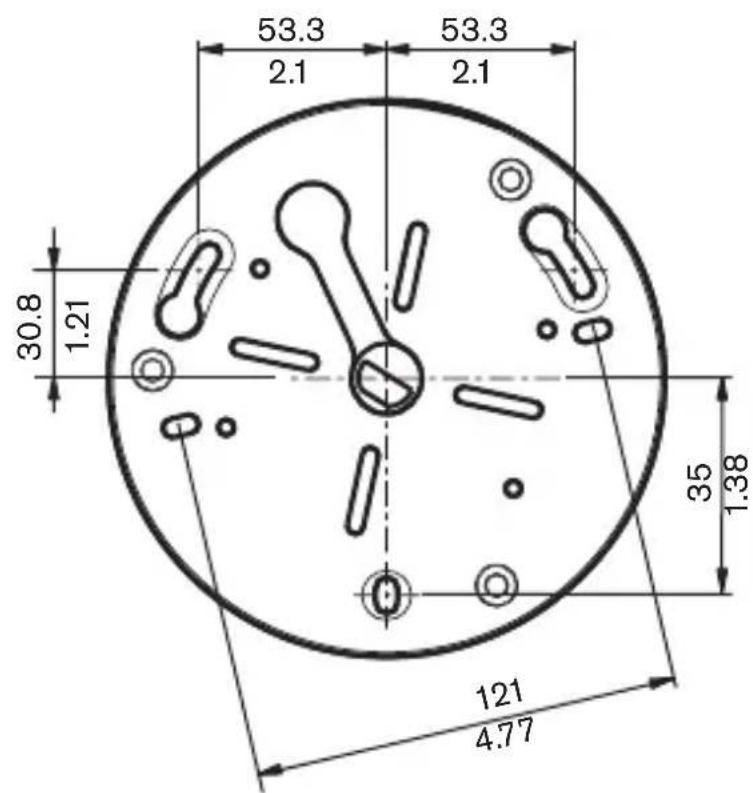

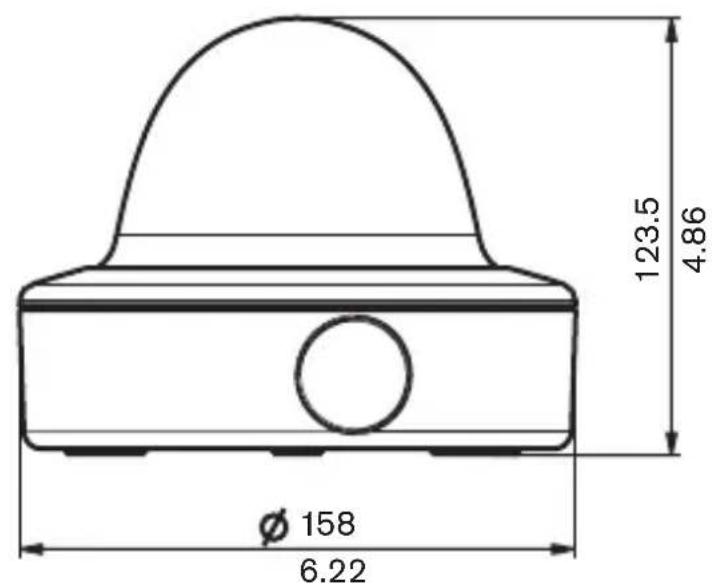

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 168 Dimensões com a caixa de montagem saliente (mm/polegadas)

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 169 Acessórios Fontes de alimentação

• VP-CFGSFT Software e caixa de interface de comunicação Bilinx™FlexiDome

| Manual de instalação Bosch Security Systems | 2005-10 | V1.0 PT | 170FlexiDome
