503280 - Netzwerkkarte / Adapter IC Intracom - Kostenlose Bedienungsanleitung

Produkttyp	Powerline-Adapter (Ethernet)
Marke	IC Intracom (INTELLINET NETWORK SOLUTIONS)
Modell	503280
Standard	HomePlug AV
Schnittstelle	1 Ethernet RJ45-Port 10/100 Mbit/s
Maximale Datenrate	Bis zu 200 Mbit/s
Reichweite im Stromnetz	Bis zu 300 Meter
Stromversorgung	Über Netzsteckdose (100-240 V, 50/60 Hz)
Abmessungen (ca.)	9 x 6 x 3 cm
Gewicht (ca.)	100 g
Sicherheit	AES 128-Bit-Verschlüsselung, Netzwerkkennwort (Private Network Name)
Lieferumfang	Adapter, Ethernet-Kabel RJ45, Software-CD, Schnellinstallationsanleitung
Systemkompatibilität	Windows (98/Me/2000/XP/Vista/7/8/10), Mac OS, Linux
Hauptfunktionen	Datenübertragung über das Stromnetz, Einrichtung eines privaten oder öffentlichen Netzwerks, Firmware-Update
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abstauben; keine Flüssigkeiten oder Scheuermittel verwenden
Sicherheitsvorkehrungen	Nicht an eine Steckdosenleiste mit Überspannungsschutz anschließen; direkt an eine Wandsteckdose anschließen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Reparaturen den Kundendienst kontaktieren
Allgemeine Informationen	CE- und RoHS-zertifiziert; 2 Jahre Garantie (siehe Herstellerwebsite)

Häufig gestellte Fragen - 503280 IC Intracom

Wie installiere ich den Powerline-Adapter?

Stecken Sie den Adapter in eine Wandsteckdose und verbinden Sie ihn mit dem mitgelieferten Ethernet-Kabel mit Ihrem Computer oder Router. Die Power-LED sollte leuchten. Für ein Mehrfachsteckdosen-Netzwerk wiederholen Sie den Vorgang mit weiteren Adaptern.

Was tun, wenn die Power-LED nicht leuchtet?

Überprüfen Sie, ob der Adapter richtig in eine funktionierende Steckdose eingesteckt ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose. Die LED sollte nach dem Einschalten dauerhaft grün leuchten.

Wie sichere ich mein Powerline-Netzwerk?

Verwenden Sie die PowerPacket-Software, um ein benutzerdefiniertes Netzwerkkennwort (Private Network Name) festzulegen. Standardmäßig ist das Netzwerk offen (Name 'HomePlugAV'). Ändern Sie diesen Namen, um ein privates Netzwerk zu erstellen.

Kann ich den Adapter an eine Steckdosenleiste anschließen?

Es wird davon abgeraten, eine Steckdosenleiste mit Überspannungsschutz zu verwenden, da dies die Leistung beeinträchtigen kann. Schließen Sie den Adapter direkt an eine Wandsteckdose an. Der Adapter verfügt über einen eigenen Überspannungsschutz.

Wie aktualisiere ich die Firmware des Adapters?

Laden Sie die PIB- und NVM-Dateien von der Website des Herstellers herunter und verwenden Sie dann die Option 'Upgrade Firmware' in der PowerPacket-Software. Befolgen Sie die Anweisungen auf dem Bildschirm.

Was tun, wenn die Software den Adapter nicht erkennt?

Stellen Sie sicher, dass der Adapter eingeschaltet und per Ethernet verbunden ist. Starten Sie die Software neu. Wenn das Problem weiterhin besteht, installieren Sie die Software neu oder überprüfen Sie die Netzwerktreiber.

Wie setze ich den Adapter auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (an der Seite) 10 Sekunden lang gedrückt. Die LEDs blinken zur Bestätigung. Das Netzwerkkennwort wird auf 'HomePlugAV' zurückgesetzt.

Kann ich mehrere Powerline-Adapter zusammen verwenden?

Ja, Sie können bis zu 16 Adapter im selben Stromnetz hinzufügen. Jeder Adapter muss über die Software mit einem identischen Netzwerkkennwort gekoppelt werden.

Wie hoch ist die maximale Reichweite des Adapters?

Die theoretische Reichweite beträgt 300 Meter im Stromnetz, die tatsächliche Leistung kann jedoch je nach Verkabelungsqualität und Störungen variieren.

Ist das Produkt mit Windows 10 kompatibel?

Ja, die PowerPacket-Software ist mit Windows 10 kompatibel. Stellen Sie sicher, dass Sie die neueste Version von der Website des Herstellers heruntergeladen haben.

BEDIENUNGSANLEITUNG 503280 IC Intracom

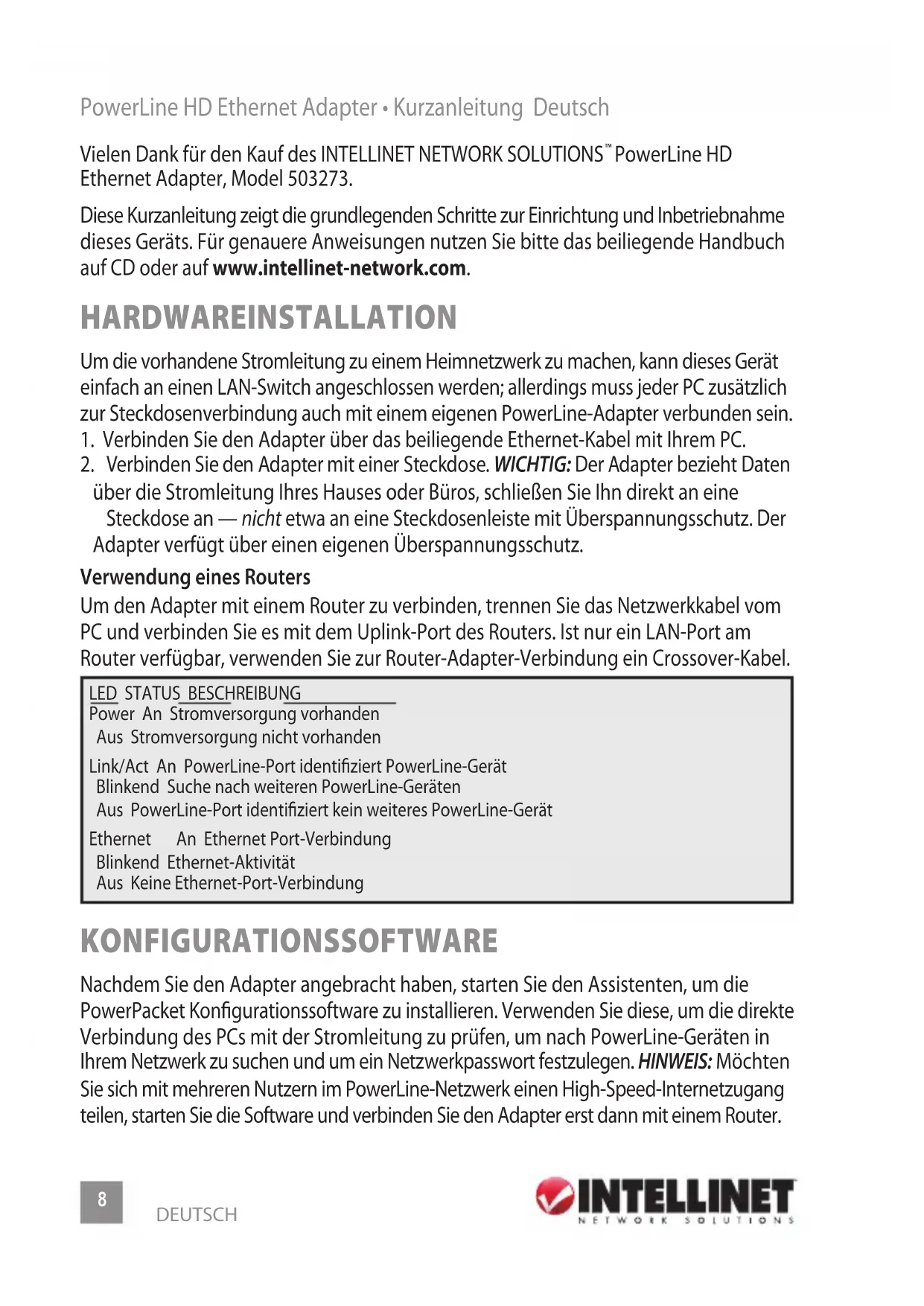

PowerLine HD Ethernet Adapter • Kurzanleitung Deutsch

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ PowerLine HD Ethernet Adapter, Model 503273.

Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das beiliegende Handbuch auf CD oder auf www.intellinet-network.com.

HARDWAREINSTALLATION

Um die vorhandene Stromleitung zu einem Heimnetzwerk zu machen, kann dieses Gerät einfach an einen LAN-Switch angeschlossen werden; allerdings muss jeder PC zusätzlich zur Steckdosenverbindung auch mit einem eigenen PowerLine-Adapter verbunden sein.

1. Verbinden Sie den Adapter über das beiliegende Ethernet-Kabel mit Ihrem PC.
2. Verbinden Sie den Adapter mit einer Steckdose. WICHTIG: Der Adapter bezieht Daten über die Stromleitung Ihres Hauses oder Büros, schließen Sie Ihn direkt an eine
   Steckdose an — nicht etwa an eine Steckdosenleiste mit Überspannungsschutz. Der Adapter verfügt über einen eigenen Überspannungsschutz.

Verwendung eines Routers

Um den Adapter mit einem Router zu verbinden, trennen Sie das Netzwerkkabel vom PC und verbinden Sie es mit dem Uplink-Port des Routers. Ist nur ein LAN-Port am Router verfügbar, verwenden Sie zur Router-Adapter-Verbindung ein Crossover-Kabel.

LED STATUS BESCHREIBUNG

Power An Stromversorgung vorhanden

Aus Stromversorgung nicht vorhanden

Link/Act An PowerLine-Port identifiziert PowerLine-Gerät

Blinkend Suche nach weiteren PowerLine-Geräten

Aus PowerLine-Port identifiziert kein weiteres PowerLine-Gerät

Ethernet An Ethernet Port-Verbindung

Blinkend Ethernet-Aktivität

Aus Keine Ethernet-Port-Verbindung

KONFIGURATIONSSOFTWARE

Nachdem Sie den Adapter angebracht haben, starten Sie den Assistenten, um die PowerPacket Konfigurationssoftware zu installieren. Verwenden Sie diese, um die direkte Verbindung des PCs mit der Stromleitung zu prüfen, um nach PowerLine-Geräten in Ihrem Netzwerk zu suchen und um ein Netzwerkpasswort festzulegen. HINWEIS: Möchten Sie sich mit mehreren Nutzern im PowerLine-Netzwerk einen High-Speed-Internetzugang teilen, starten Sie die Software und verbinden Sie den Adapter erst dann mit einem Router.

Softwareinstallation

1. Legen Sie die Installations-CD ein, dann starten Sie die setup.exe, um mit der Installation zu beginnen (oder nutzen Sie die Autostart-Funktion von Windows).
2. Nachdem der Startbildschirm des Installationsassistenten eingeblendet wurde, klicken Sie auf "Next."

1. Möchten Sie in einem anderen Ordner als dem Standardordner installieren, klicken Sie auf "Browse", ansonsten direkt auf "Next."

1. Im nächsten Schritt können Sie noch einmal alle Einstellungen überprüfen, klicken Sie dann auf "Next"; nach abgeschlossener Installation klicken Sie auf "Close."

Bedienung der PowerPacket Konfigurationssoftware

Um die Konfigurationssoftware zu starten, doppelklicken Sie auf das PowerPacket-Icon auf Ihrem Desktop oder klicken Sie auf den "PowerPacket Utility"-Eintrag im Startmenü. Das Hauptmenü besteht aus drei Menüs — "Privacy", "Diagnostics" und "About" — diese werden im Folgenden beschrieben.

Local Device(s) on your computer: Geräte, die lokal mit dem Host-Computer verbunden sind, werden hier aufgelistet. In den meisten Fällen wird nur ein Gerät dargestellt.

Connect: Sind mehrere Geräte verbunden, klicken Sie eines an, um es auszuwählen und zu markieren, dann klicken Sie auf "Connect."

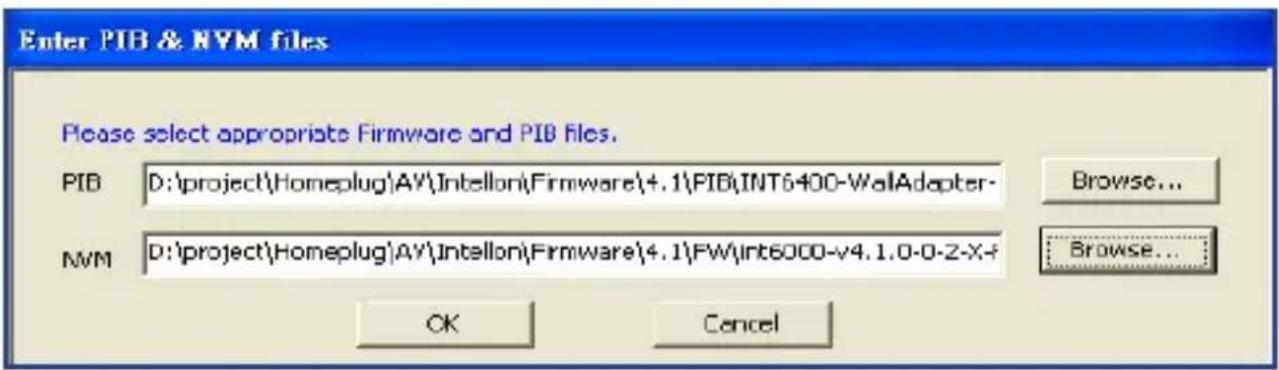

Upgrade Firmware: Klicken Sie auf eine der zwei Dateien (PIB und NVM), die aktualisiert werden muss (siehe untere Abb.). HINWEIS: Fahren Sie nur fort, wenn Sie wissen,

Enter PIB & NVM files Please select appropriate Firmware and PIB files. PIB D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PID\INT6400-WalAdapter- NVM D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PW\int6000-v4.1.0-0-2-X+ OK Cancel

dass eine neue Version für eine der beiden Dateien vorliegt, oder wenn dies von einem INTELLINET-Tech-Support-Mitarbeiter empfohlen wurde.

Device Detected / Network Type / Autoscan: Die Anzahl oder der Status dieser drei Informationen wird hier aufgelistet: die Anzahl aller HomePlug-AV- Geräte, ob sie sich in öffentlichen oder privatem Netzwerk befinden und ob Autoscan aktiviert oder deaktiviert ist.

Device Name: Geräte werden in dieser Spalte mit ihrem Standardnamen angezeigt, mit einem Klick auf "Rename" können sie sie aber umbenennen. Ein farbiges Symbol neben dem Namen zeigt an, ob es sich um HomePlug 1.0 oder „Turbo“-Geräte handelt.

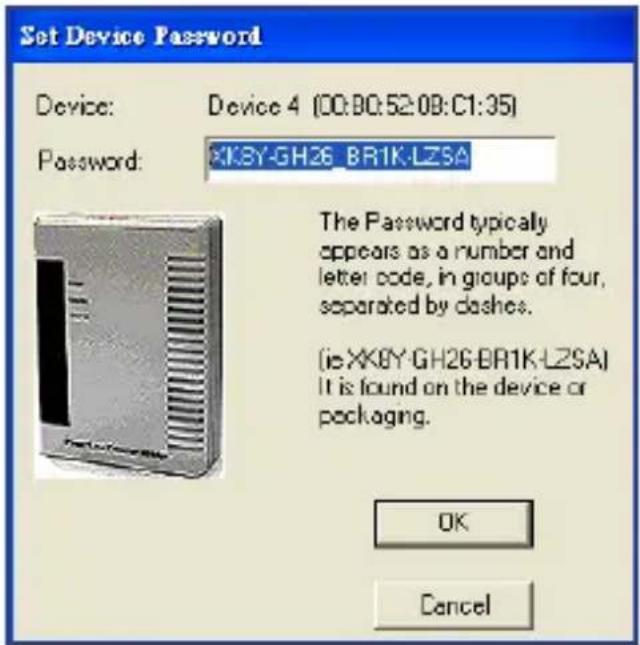

Password: Standardmäßig ist diese Spalte leer; klicken Sie, nach der Markierung eines Geräts im Hauptmenü, auf „Enter Password“ womit Sie den Zugang zu einem privaten Netzwerk mit einem Passwort schützen können. Ein Fenster öffnet sich, der Name des Geräts erscheint über dem "Password"-Textfeld. Geben Sie das Passwort ein, das sich auf einem Etikett auf der Rückseite des Adapters befindet, dann klicken Sie "OK."

HINWEIS: Die Passwortabfrage unterscheidet nicht zwischen Groß- und Kleinschreibung, aber Sie müssen die Bindestriche zwischen den vierstelligen Zahlen mit eingeben. Eine Bestätigung wird eingeblendet, wenn das Passwort korrekt eingegeben wurde. Wenn

kein Gerät im Netzwerk gefunden wurde, erscheint ein Hinweis sowie Lösungsvorschläge.

Quality: Zeigt die Verbindungsqualität zwischen zwei Geräten an.

Rate: Zeigt die aktuelle Übertragungsrate des ausgewählten Gerätes an.

MAC Address: Zeigt die MAC-Adresse des Gerätes.

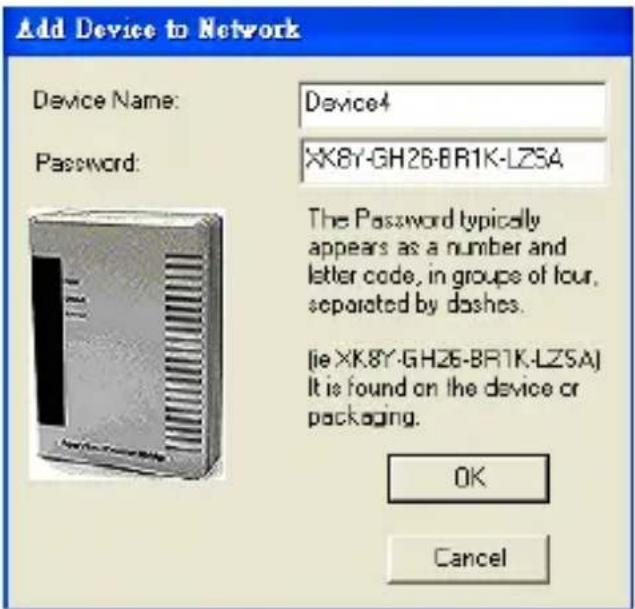

Add: Erweitert das vorhandene Netzwerk um ein Remote-Gerät. Füllen Sie im entsprechenden Menü die Felder "Device Name" [Gerätename] und "Password" aus, dann klicken Sie auf "OK." Eine Bestätigungsnachricht erscheint, wenn die Eingaben korrekt waren. Wenn ein Gerät im Netzwerk nicht gefunden wurde, erscheint ein Hinweis, sowie Lösungsvorschläge.

Scan: Sucht nach Geräten, die mit dem Netzwerk verbunden sind. Standardmäßig sucht die Software automatisch im Abstand von wenigen Sekunden und aktualisiert die Geräteliste.

Privacy – Privatsphäre

In diesem Menü können Sie die Sicherheitseinstellungen für das Netzwerk vornehmen und die Geräte auswählen, die im Netzwerk enthalten sein sollen.

Private Network Name: Alle PowerLine-HD-Geräte werden zu einem logischen Netzwerk zusammengefasst (Netzwerkname): Dieses lautet standardmäßig "HomePlugAV" und wird im Textfeld angezeigt, wenn Sie auf "Use Default (Public Network)" klicken. Alternativ können Sie zu einem privaten Netzwerk wechseln, indem Sie den Netzwerknamen (das Netzwerkpasswort) der Geräte ändern. Sie können auf das Standard-PowerLine HD Netzwerk (öffentlich) zurücksetzen, indem Sie "HomePlugAV" als Netzwerknamen verwenden.

Set Local Device Only: Klicken Sie, um den Netzwerknamen (das Netzwerkpasswort) der

lokalen Geräte zu ändern. Wird ein neues Netzwerkpasswort eingegeben, werden alle Geräte, die zuvor im Hauptmenü aufgelistet wurden, nicht in das neue Netzwerk übernommen, was verhindert, dass die Geräte aus dem „neuen“ Netzwerk mit dem „alten“ Netzwerk kommunizieren. Geräte, die mit demselben Netzwerknamen eingerichtet wurden, erscheinen in der Liste, nachdem diese Option ausgewählt wurde.

Set All Devices: Klicken Sie hier, um das logische Netzwerk für alle Geräte zu ändern, die im Hauptmenü erscheinen und deren Passwort für das logische Netzwerk eingegeben wurde. Anschließend erscheint ein Dialogfenster, das die erfolgreiche Übernahme anzeigt. Für Geräte, deren Passwort nicht eingegeben wurde, wird dieser Vorgang nicht funktionieren und eine Fehlermeldung wird eingeblendet.

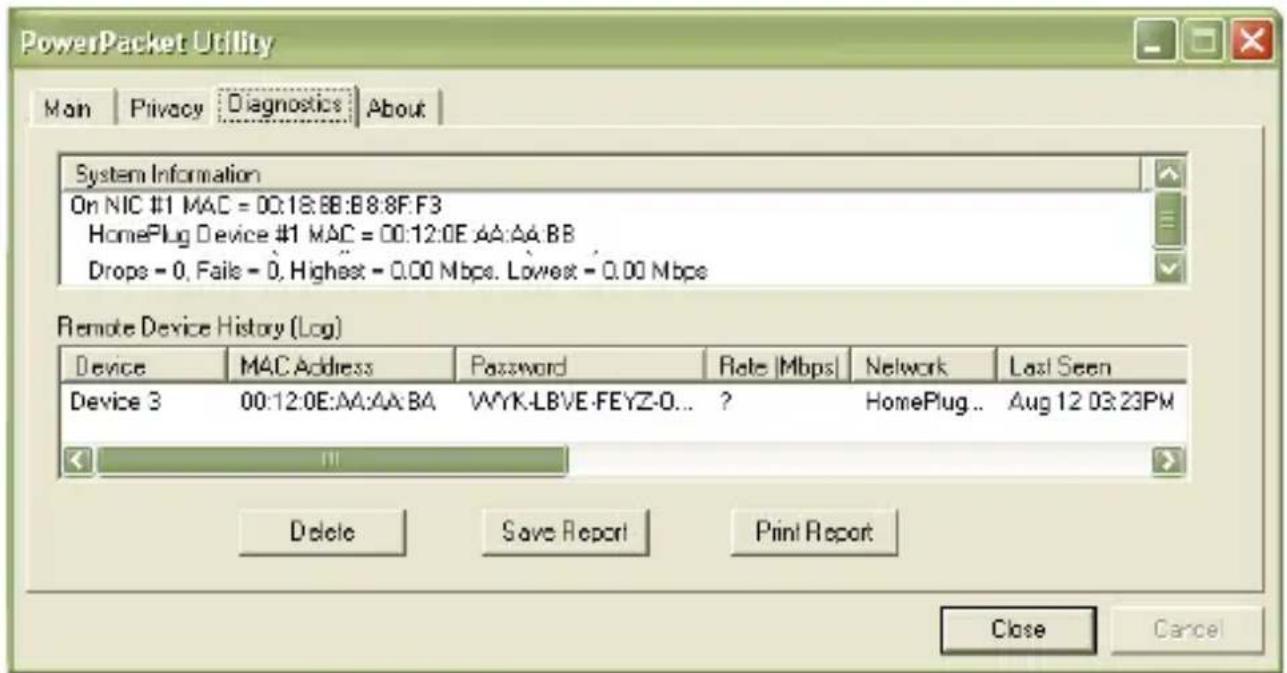

Diagnostics – Diagnose

Hier finden Sie detaillierte Informationen über lokale und Remote-Geräte.

System Information: Dieses Fenster zeigt Gerätenamen, Benutzernamen, Firmware-Versionen, Übertragung von Datenpaketen und andere nützliche Informationen zur Identifizierung von Geräten.

Remote Device History (Log): Dieses Fenster zeigt den Funktionsverlauf aller Remote-Geräte. Die Übertragungsrate von aktiven Geräten wird in der "Rate"-Spalte angezeigt, bei inaktiven oder nicht mehr im Netzwerk aktiven wird ein Fragezeichen dargestellt (?) und wann diese zuletzt aktiv waren.

Delete / Save Report / Print Report: Diagnosedaten können gelöscht, ausgedruckt oder in einer Textdatei gespeichert werden.

About – Informationen

Hier finden Sie Informationen zur Softwareversion sowie die Möglichkeit zur Auswahl/Aktivierung des Autoscan-Features.

Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

ESPAÑOL

DEUtSCH: Garantieinformationen finden Sie unter www.intellinet-network.com/warranty.

Dieses Gerät entspricht der Direktive R&TTE Direktive 1999/5/EC.

ESPAÑOL

INTELLINET NETWORK SOLUTIONS™ bietet ein vollständiges Sortiment aktiver und passiver Netzwerkkomponenten. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder nutzen Sie die Webseite www.intellinet-network.com.

Alle erwähnten Produkte sind registrierte Marken und Eigentum Ihrer jeweiligen Besitzer.
