Rodzaj produktu	Adapter PLC (Powerline) Ethernet
Marka	IC Intracom (INTELLINET NETWORK SOLUTIONS)
Model	503280
Standard	HomePlug AV
Interfejs	1 port Ethernet RJ45 10/100 Mb/s
Maksymalna przepustowość	do 200 Mb/s
Zasięg w sieci elektrycznej	do 300 metrów
Zasilanie	Przez gniazdko sieciowe (100-240 V, 50/60 Hz)
Wymiary (ok.)	9 x 6 x 3 cm
Waga (ok.)	100 g
Bezpieczeństwo	Szyfrowanie AES 128-bitowe, hasło sieciowe (Private Network Name)
Zawartość opakowania	Adapter, kabel Ethernet RJ45, płyta CD z oprogramowaniem, szybka instrukcja instalacji
Zgodność systemowa	Windows (98/Me/2000/XP/Vista/7/8/10), Mac OS, Linux
Główne funkcje	Transmisja danych przez prąd elektryczny, tworzenie sieci prywatnej lub publicznej, aktualizacja oprogramowania sprzętowego
Konserwacja i czyszczenie	Odkurzać miękką, suchą ściereczką; nie używać płynów ani środków ściernych
Środki ostrożności	Nie podłączać do listwy zasilającej z ochronnikiem przepięciowym; używać bezpośredniego gniazdka ściennego
Części zamienne i naprawialność	Brak części wymienialnych przez użytkownika; w celu napraw skontaktuj się z serwisem
Informacje ogólne	Certyfikat CE i RoHS; gwarancja 2 lata (patrz strona producenta)

Często zadawane pytania - 503280 IC Intracom

Jak zainstalować adapter Powerline?

Podłącz adapter do gniazdka ściennego, a następnie połącz go z komputerem lub routerem za pomocą dostarczonego kabla Ethernet. Wskaźnik Power powinien się zaświecić. W przypadku sieci z wieloma gniazdkami, powtórz czynność z innymi adapterami.

Co zrobić, jeśli wskaźnik Power nie świeci?

Sprawdź, czy adapter jest prawidłowo podłączony do działającego gniazdka. Jeśli problem nie ustępuje, spróbuj innego gniazdka. Wskaźnik powinien świecić na zielono po zasileniu.

Jak zabezpieczyć moją sieć PLC?

Użyj oprogramowania PowerPacket, aby ustawić niestandardowe hasło sieciowe (Private Network Name). Domyślnie sieć jest otwarta (nazwa 'HomePlugAV'). Zmień tę nazwę, aby utworzyć sieć prywatną.

Czy mogę podłączyć adapter do listwy zasilającej?

Nie zaleca się używania listwy zasilającej z ochronnikiem przepięciowym, ponieważ może to obniżyć wydajność. Podłącz bezpośrednio do gniazdka ściennego. Adapter ma wbudowany ochronnik przepięciowy.

Jak zaktualizować oprogramowanie sprzętowe adaptera?

Pobierz pliki PIB i NVM ze strony producenta, a następnie użyj opcji 'Upgrade Firmware' w oprogramowaniu PowerPacket. Postępuj zgodnie z instrukcjami na ekranie.

Co zrobić, jeśli oprogramowanie nie wykrywa adaptera?

Upewnij się, że adapter jest włączony i podłączony przez Ethernet. Uruchom ponownie oprogramowanie. Jeśli problem nie ustępuje, zainstaluj ponownie oprogramowanie lub sprawdź sterowniki sieciowe.

Jak zresetować adapter do ustawień fabrycznych?

Przytrzymaj przycisk resetowania (znajdujący się z boku) przez 10 sekund. Wskaźniki zaczną migać, potwierdzając reset. Hasło sieciowe wraca do 'HomePlugAV'.

Czy mogę używać kilku adapterów Powerline razem?

Tak, możesz dodać do 16 adapterów w tej samej sieci elektrycznej. Każdy adapter musi być sparowany przez oprogramowanie z identycznym hasłem sieciowym.

Jaki jest maksymalny zasięg adaptera?

Zasięg teoretyczny wynosi 300 metrów w sieci elektrycznej, ale wydajność może się różnić w zależności od jakości okablowania i zakłóceń.

Czy produkt jest zgodny z Windows 10?

Tak, oprogramowanie PowerPacket jest zgodne z Windows 10. Upewnij się, że używasz najnowszej wersji pobranej ze strony producenta.

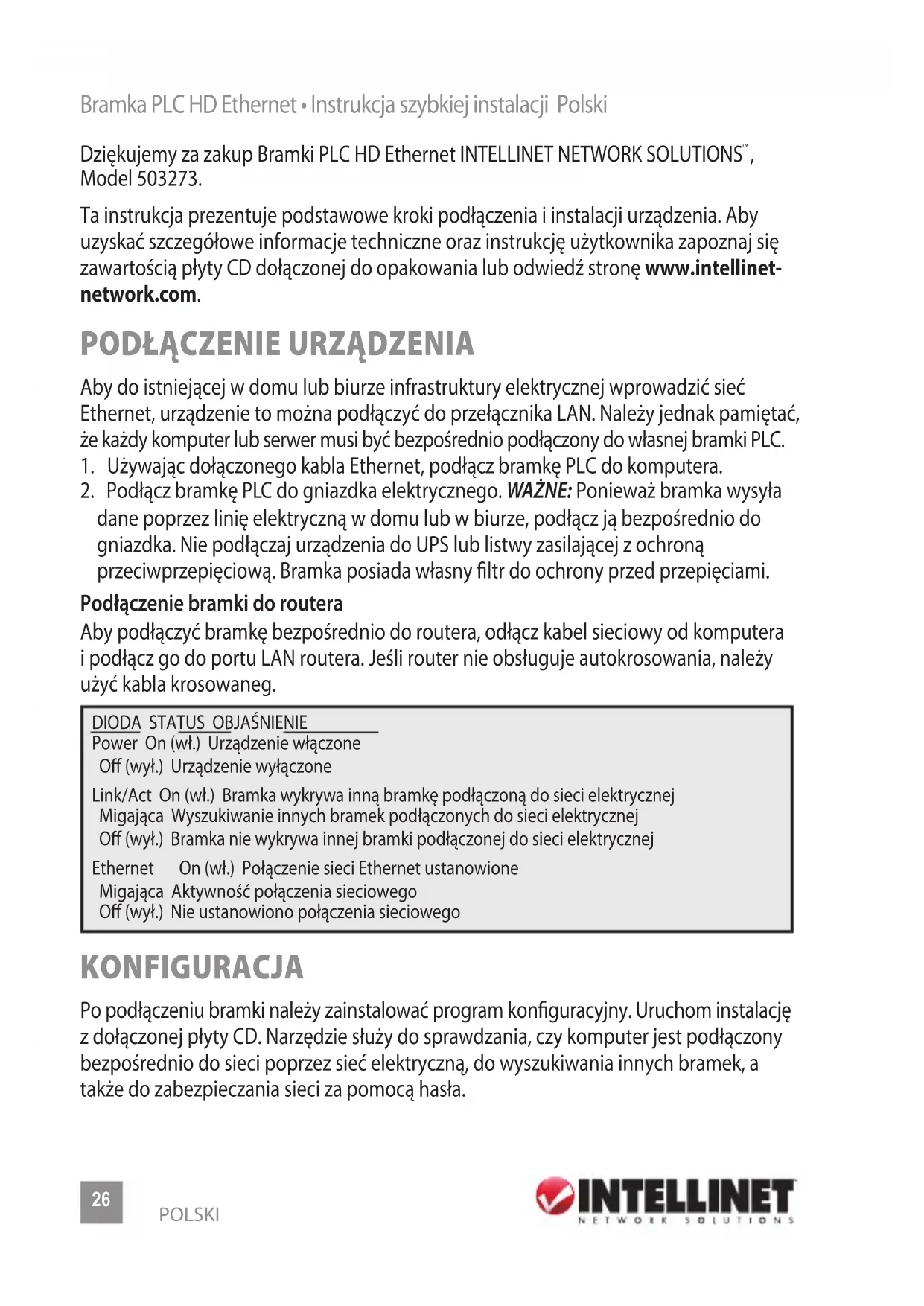

INSTRUKCJA OBSŁUGI 503280 IC Intracom

Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Aby uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika zapoznaj się zawartością płyty CD dołączonej do opakowania lub odwiedź stronę www.intellinet-network.com.

PODŁĄCZENIE URZĄDZENIA

Aby do istniejącej w domu lub biurze infrastruktury elektrycznej wprowadzić sieć Ethernet, urządzenie to można podłączyć do przełącznika LAN. Należy jednak pamiętać, że każdy komputer lub serwer musi być bezpośrednio podłączony do własnej bramki PLC.

1. Używając dołączonego kabla Ethernet, podłącz bramkę PLC do komputera.
2. Podłącz bramkę PLC do gniazdka elektrycznego. WAŻNE: Ponieważ bramka wysyła dane poprzez linię elektryczną w domu lub w biurze, podłącz ją bezpośrednio do gniazdka. Nie podłączaj urządzenia do UPS lub listwy zasilającej z ochroną przeciwprzepięciową. Bramka posiada własny filtr do ochrony przed przepięciami.

Podłączenie bramki do routera

Aby podłączyć bramkę bezpośrednio do routera, odłącz kabel sieciowy od komputera i podłącz go do portu LAN routera. Jeśli router nie obsługuje autokrosowania, należy użyć kabla krosowaneg.

DIODA STATUS OBJAŚNIENIE

Power On (wł.) Urządzenie włączone

Off (wył.) Urządzenie wyłączone

Link/Act On (wł.) Bramka wykrywa inną bramkę podłączoną do sieci elektrycznej

Migająca Wyszukiwanie innych bramek podłączonych do sieci elektrycznej

Off (wył.) Bramka nie wykrywa innej bramki podłączonej do sieci elektrycznej

Ethernet On (wł.) Połączenie sieci Ethernet ustanowione

Migająca Aktywność połączenia sieciowego

Off (wył.) Nie ustanowiono połączenia sieciowego

KONFIGURACJA

Po podłączeniu bramki należy zainstalować program konfiguracyjny. Uruchom instalację z dołączonej płyty CD. Narzędzie służy do sprawdzania, czy komputer jest podłączony bezpośrednio do sieci poprzez sieć elektryczną, do wyszukiwania innych bramek, a także do zabezpieczania sieci za pomocą hasła.

Instalacja programu konfiguracyjnego

1. Umieść w napędzie CD/DVD komputera dołączoną płytę CD, uruchom program „setup.exe”, aby rozpocząć instalację. (Instalację można również uruchomić z autostartu płyty CD).

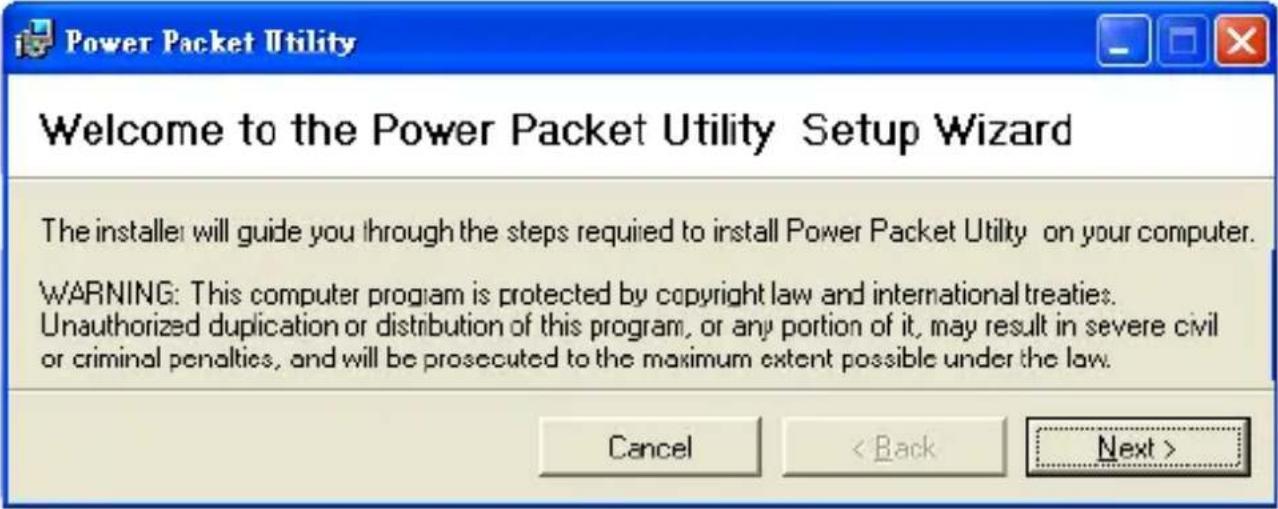

1. Gdy pojawi się ekran powitalny programu konfiguracyjnego, należy kliknąć „Next”.

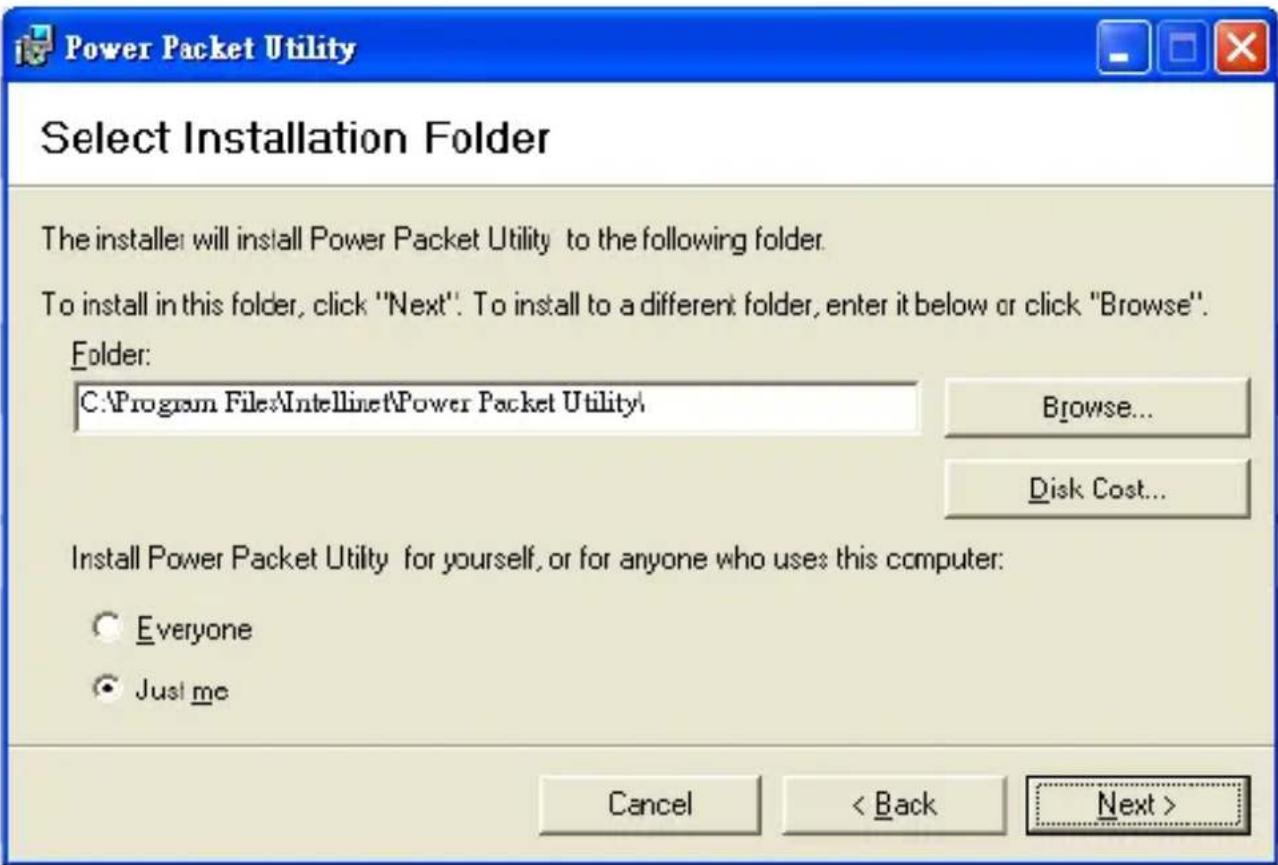

1. Po pojawieniu się okna wyboru folderu instalacji, klikając „Browse” można zmienić folder, w którym zostanie zainstalowany program lub pozostawić ustawienia domyślne i kliknąć „Next”.

1. Gdy pojawi się okno potwierdzenia ustawień instalacyjnych, wciśnij „Next”, a po zakończeniu instalacji, kliknij „Close”.

Dostęp do programu konfiguracyjnego

Aby otworzyć program konfiguracyjny, należy dwukrotnie kliknąć muszą na ikonie Power Packet Utility, na pulpicie komputera lub poprzez wybór programu z menu Start. W głównym oknie programu wyświetlone zostanie karta „Main”, dostępne będą również trzy kolejne karty – „Privacy”, „Diagnostics” oraz „About” – również opisane poniżej.

Local Device(s) on your computer: Tutaj wyświetlona zostanie bramka podłączona lokalnie do komputera. W większości przypadków wyświetlana będzie tylko jedna bramka.

Connect: Wybór bramki, z którą chcemy się połączyć. Jeśli wyświetlana jest więcej niż jedna, zaznacz odpowiednią i kliknij „Connect”.

Upgrade Firmware: Kliknij w celu aktualizacji jednego z dwóch plików (PIB oraz NVM), które mogą wymagać aktualizacji (zobacz obraz poniżej). UWAGA: Procesu aktualizacji

Enter PIB & NVM files Please select appropriate Firmware and PIB files. PIB D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PID\INT6400-WallAdapter- Browse... NVM D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PW\int6000-v4.1.0-0-2-X- Browse... OK Cancel

dokonuj tylko po upewnieniu się, że na stronie internetowej INTELLINET znajduje się nowsze oprogramowanie lub, gdy aktualizacja jest zalecana przez wsparcie techniczne INTELLINET.

Device Detected / Network Type / Autoscan: Ilość oraz status wykrytych bramek zostanie wyświetlony w dolnej części okna programu – liczba wszystkich wykrytych bramek w prywatnej lub publicznej sieci logicznej oraz autoskanowanie włączone lub wyłączone.

Device Name: W kolumnie wyświetlone zostaną nazwy bramek. Nazwy można zmieniać poprzez zaznaczenie bramki i edycję nazwy lub poprzez zaznaczenie bramki, kliknięcie „Rename” i wprowadzenie nowej nazwy.

Password: Domyślnie ta kolumna jest pusta.

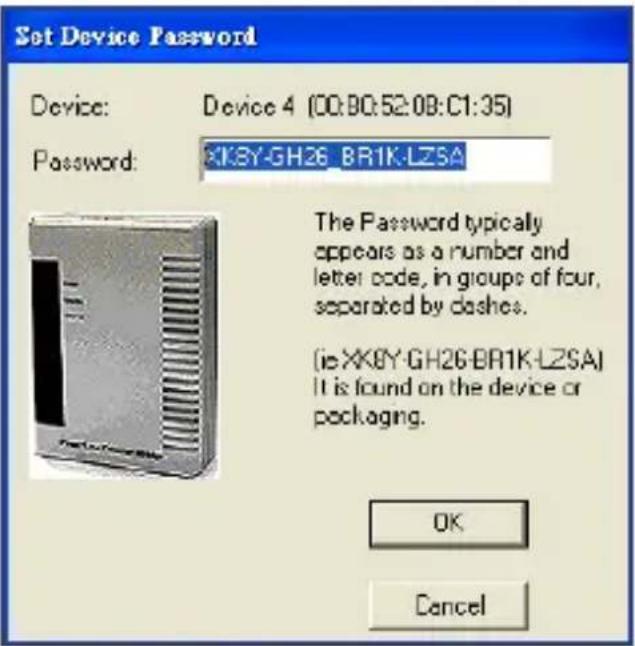

Hasło, które jest wymagane do tworzenia sieci prywatnych można ustawić klikając „Enter Password”. Po pojawieniu się okna z nagłówkiem „Set Device Password” w pole tekstowe „Password” wpisz hasło, które znajdziesz na spodniej części wybranej bramki. Następnie kliknij „OK”.

UWAGA: Hasło jest akceptowane niezależnie od wielkości liter, natomiast nie należy używać średników oddzielających cztery alfanumeryczne części hasła. Gdy hasło zostanie przyjęte, pojawi się informacja o akceptacji. Jeśli urządzenie nie zostanie odnalezione w sieci, pojawi się powiadomienie oraz propozycja rozwiązania problemu.

Quality: Procentowy wskaźnik jakości połączenia między k

Rate: Wskaźnik szybkości transmisji wybranej bramki.

MAC Address: Adres MAC wybranej bramki.

Add: Kliknij przycisk „Add”, aby do istniejące sieci dodać kolejną bramkę. Gdy pojawi się okno z nagłówkiem „Add Devices to Network”, należy uzupełnić pola tekstowe „Device Name” oraz „Password”, a następnie kliknąć „OK”. Jeśli urządzenie nie zostanie odnalezione w sieci, pojawi się powiadomienie oraz propozycja rozwiązania problemu.

Scan: Kliknij, aby rozpocząć wyszukiwanie bramek podłączonych do sieci. Domyślnie narzędzie automatycznie skanuje sieć w poszukiwaniu nowych bramek co kilka sekund.

Ta karta pozwala na zachowanie bezpieczeństwa sieci logicznej oraz wybór bramek, które w sieci mają być uwzględnione.

Private Network Name: Wszystkie bramki są wyświetlane za pomocą domyślnej nazwy sieci logicznej, którą zwykle jest „HomePlugAV”. Zmieniając nazwę sieci, poprzez wpisanie innej nazwy (hasło sieciowe) tworzymy sieć prywatną. Aby powrócić do sieci publicznej, należy użyć przycisku „Use Default (Public Network)” lub ręcznie wpisać nazwę sieci „HomePlugAV”.

Set Local Device Only: Kliknij, aby zmienić nazwę sieciową (hasło sieciowe) bramki lokalnej.

Gdy nowe hasło jest wpisane, wszystkie wcześniej widoczne bramki na karcie MAIN nie będą więcej widoczne w nowej sieci, skutecznie uniemożliwia to komunikację lokalnym bramkom z bramkami ze „starej” sieci logicznej. Bramki wcześniej utworzone w tej samej sieci logicznej (ta sama nazwa sieciowa) pojawią się na liście bramek po wybraniu tej opcji.

Set All Devices: Kliknij, aby zmienić sieć logiczną wszystkich bramek, które wyświetlane są na karcie MAIN, a których hasła były takie same dla stworzenia sieci logicznej. Pojawi się okno komunikatu informujące o sukcesie operacji. Dla bramek, których hasło nie zostało zmienione pojawi się komunikat błędu.

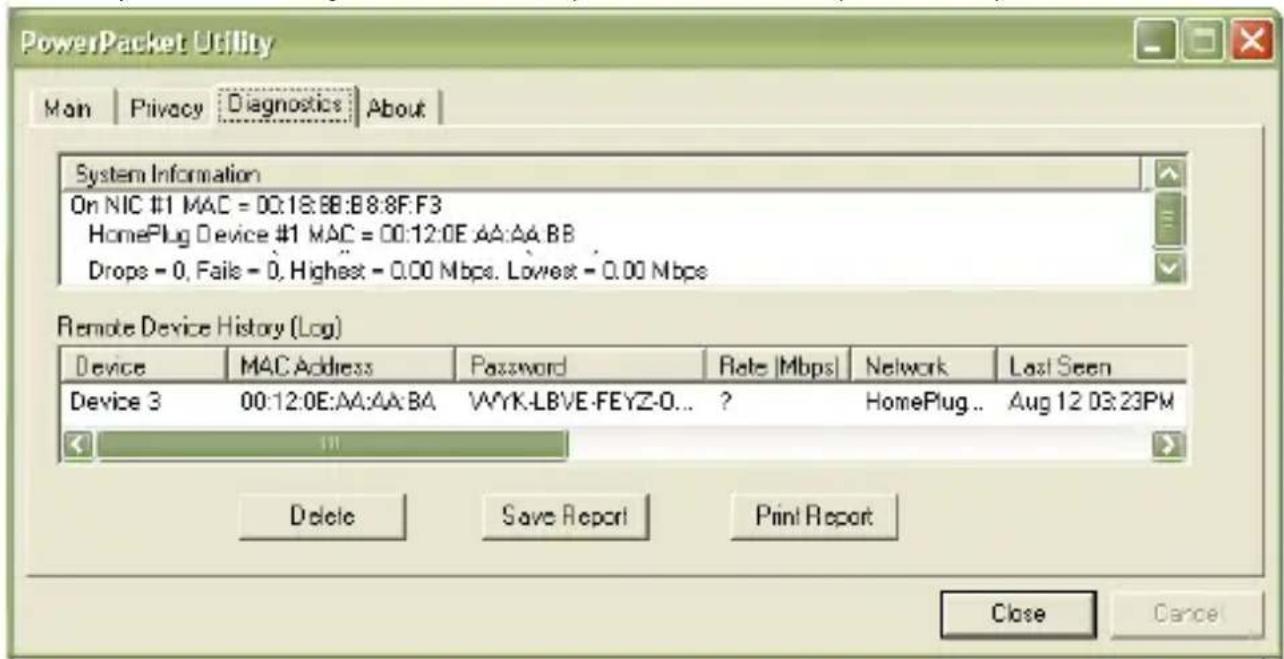

Karta DIAGNOSTICS

Karta wyświetla szczegółowe informacje na temat lokalnych i zdalnych bramek.

System Information: Okno prezentuje nazwy urządzeń, nazwy użytkowników, wersję oprogramowania, pakiety wysłane/porzucone/nieodebrane/błędne oraz inne dane, które mogą być przydatne w monitorowaniu i identyfikacji urządzenia.

Remote Device History (Log): Okno prezentuje dane dla wszystkich bramek zdalnych. Dla bramek aktualnie działających w sieci logicznej, wyświetlana jest szybkość transmisji w kolumnie „Rate”, dla bramek nieaktywnych, w kolumnie „Rate” pojawia się znak zapytania (?), a w kolumnie „Last Seen” za pomocą godziny i daty prezentowana jest ostatnia aktywność bramki.

Delete / Save Report / Print Report: Klikając odpowiedni przycisk, dane diagnostyczne mogą być usunięte, wydrukowane lub zapisane do pliku testowego w celu ewentualnego późniejszego wykorzystania.

Karta ABOUT

Okno prezentuje informacje na temat wersji oprogramowania oraz producenta. Na karcie może również być aktywowana / deaktywowana funkcja autoskanowania.

Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

WARRANTY INFORMATION

POLSKI: Informacje dotyczące gwarancji znajdują się na stronie www.intellinet-network.com/warranty.

Urządzenie spełnia wymagania dyrektywy R&TTE 1999/5/EC.
