503280 - Scheda di rete / adattatore IC Intracom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore CPL (Powerline) Ethernet
Marca	IC Intracom (INTELLINET NETWORK SOLUTIONS)
Modello	503280
Norma	HomePlug AV
Interfaccia	1 porta Ethernet RJ45 10/100 Mbps
Velocità massima	Fino a 200 Mbps
Portata sulla rete elettrica	Fino a 300 metri
Alimentazione	Tramite presa di corrente (100-240 V, 50/60 Hz)
Dimensioni (circa)	9 x 6 x 3 cm
Peso (circa)	100 g
Sicurezza	Crittografia AES 128 bit, password di rete (Private Network Name)
Contenuto della confezione	Adattatore, cavo Ethernet RJ45, CD del software, guida rapida di installazione
Compatibilità sistema	Windows (98/Me/2000/XP/Vista/7/8/10), Mac OS, Linux
Funzioni principali	Trasmissione dati tramite corrente elettrica, creazione di rete privata o pubblica, aggiornamento del firmware
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto; non utilizzare liquidi o prodotti abrasivi
Precauzioni di sicurezza	Non collegare a una ciabatta con parafulmine; utilizzare una presa a muro diretta
Pezzi di ricambio e riparabilità	Nessun pezzo smontabile dall'utente; contattare il servizio post-vendita per le riparazioni
Informazioni generali	Certificato CE e RoHS; garanzia 2 anni (vedere sito del produttore)

Domande frequenti - 503280 IC Intracom

Come installare l'adattatore Powerline?

Collegare l'adattatore a una presa a muro, quindi collegarlo al computer o router tramite il cavo Ethernet fornito. La spia Power deve accendersi. Per una rete multipresa, ripetere l'operazione con altri adattatori.

Cosa fare se la spia Power non si accende?

Verificare che l'adattatore sia correttamente collegato a una presa funzionante. Se il problema persiste, provare un'altra presa. La spia deve essere verde fissa una volta alimentata.

Come proteggere la mia rete CPL?

Utilizzare il software PowerPacket per impostare una password di rete personalizzata (Private Network Name). Per impostazione predefinita, la rete è aperta (nome 'HomePlugAV'). Modificare questo nome per creare una rete privata.

Posso collegare l'adattatore a una ciabatta?

Non è consigliabile utilizzare una ciabatta con parafulmine, poiché può ridurre le prestazioni. Collegare direttamente a una presa a muro. L'adattatore integra il proprio parafulmine.

Come aggiornare il firmware dell'adattatore?

Scaricare i file PIB e NVM dal sito del produttore, quindi utilizzare l'opzione 'Upgrade Firmware' nel software PowerPacket. Seguire le istruzioni a schermo.

Cosa fare se il software non rileva l'adattatore?

Assicurarsi che l'adattatore sia acceso e collegato in Ethernet. Riavviare il software. Se il problema persiste, reinstallare il software o verificare i driver di rete.

Come resettare l'adattatore alle impostazioni di fabbrica?

Tenere premuto il pulsante di reset (situato sul lato) per 10 secondi. Le spie lampeggeranno per confermare. La password di rete torna a 'HomePlugAV'.

Posso utilizzare più adattatori Powerline insieme?

Sì, è possibile aggiungere fino a 16 adattatori sulla stessa rete elettrica. Ogni adattatore deve essere accoppiato tramite software con una password di rete identica.

Qual è la portata massima dell'adattatore?

La portata teorica è di 300 metri sulla rete elettrica, ma le prestazioni possono variare in base alla qualità del cablaggio e alle interferenze.

Il prodotto è compatibile con Windows 10?

Sì, il software PowerPacket è compatibile con Windows 10. Assicurarsi di utilizzare la versione più recente scaricata dal sito del produttore.

MANUALE UTENTE 503280 IC Intracom

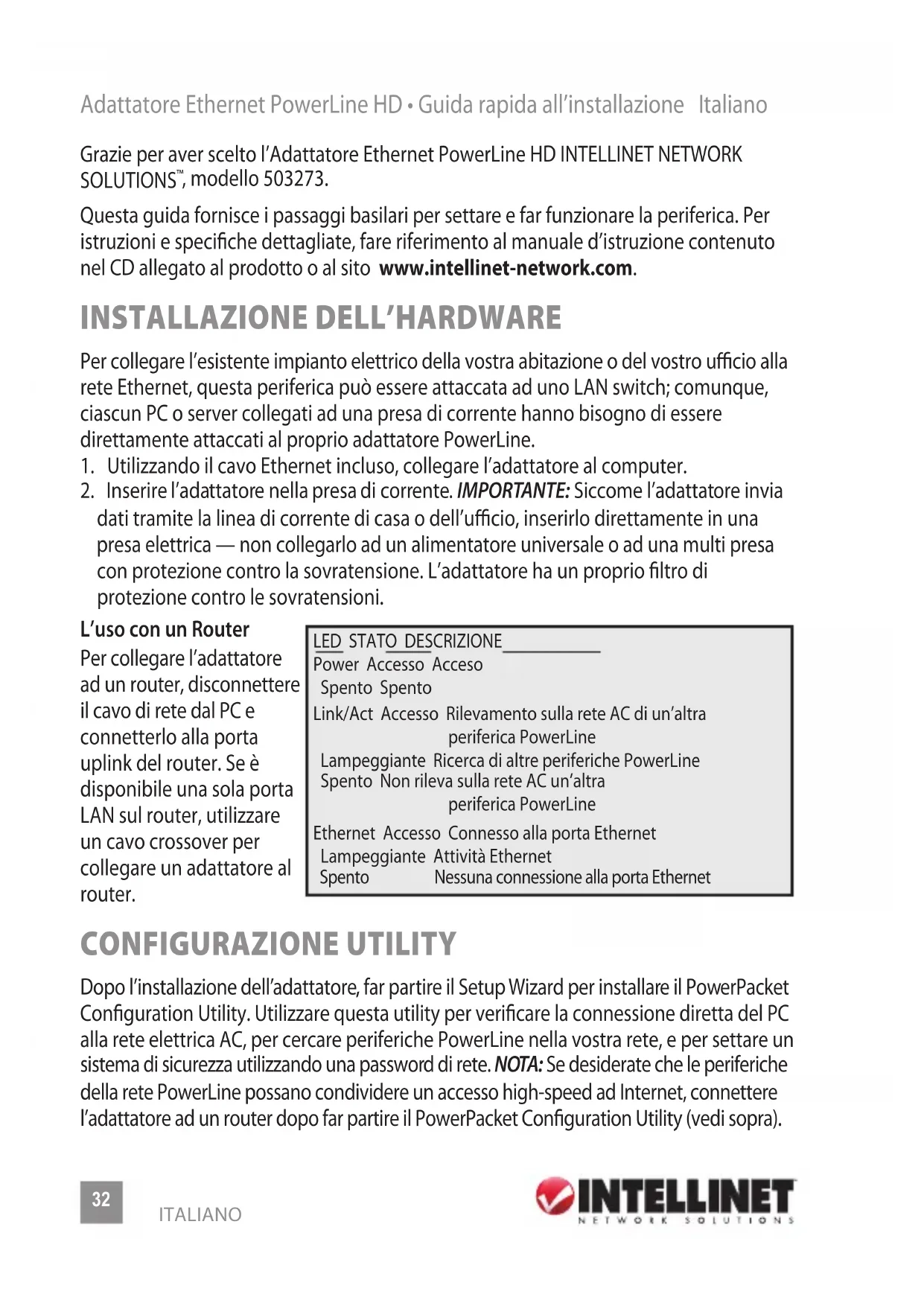

Adattatore Ethernet PowerLine HD • Guida rapida all'installazione Italiano

Grazie per aver scelto l'Adattatore Ethernet PowerLine HD INTELLINET NETWORK SOLUTIONS™, modello 503273.

Questa guida fornisce i passaggi basilari per settare e far funzionare la periferica. Per istruzioni e specifiche dettagliate, fare riferimento al manuale d'istruzione contenuto nel CD allegato al prodotto o al sito www.intellinet-network.com.

INSTALLAZIONE DELL'HARDWARE

Per collegare l'esistente impianto elettrico della vostra abitazione o del vostro ufficio alla rete Ethernet, questa periferica può essere attaccata ad uno LAN switch; comunque, ciascun PC o server collegati ad una presa di corrente hanno bisogno di essere direttamente attaccati al proprio adattatore PowerLine.

1. Utilizzando il cavo Ethernet incluso, collegare l'adattatore al computer.
2. Inserire l'adattatore nella presa di corrente. IMPORTANTE: Siccome l'adattatore invia dati tramite la linea di corrente di casa o dell'ufficio, inserirlo direttamente in una presa elettrica — non collegarlo ad un alimentatore universale o ad una multi presa con protezione contro la sovratensione. L'adattatore ha un proprio filtro di protezione contro le sovratensioni.

L'uso con un Router

Per collegare l'adattatore ad un router, disconnettere il cavo di rete dal PC e connetterlo alla porta uplink del router. Se è disponibile una sola porta LAN sul router, utilizzare un cavo crossover per collegare un adattatore al router.

LED STATO DESCRIZIONE

Link/Act Accesso Rilevamento sulla rete AC di un'altra periferica PowerLine

Lampeggiante Ricerca di altre periferiche PowerLine

Spento Non rileva sulla rete AC un'altra periferica PowerLine

Ethernet Accesso Connesso alla porta Ethernet

Lampeggiante Attività Ethernet

Spento Nessuna connessione alla porta Ethernet

CONFIGURAZIONE UTILITY

Dopo l'installazione dell'adattatore, far partire il Setup Wizard per installare il PowerPacket Configuration Utility. Utilizzare questa utility per verificare la connessione diretta del PC alla rete elettrica AC, per cercare periferiche PowerLine nella vostra rete, e per settare un sistema di sicurezza utilizzando una password di rete. NOTA: Se desiderate che le periferiche della rete PowerLine possano condividere un accesso high-speed ad Internet, connettere l'adattatore ad un router dopo far partire il PowerPacket Configuration Utility (vedi sopra).

Installazione Utility

1. Inserire il CD dell'utility incluso, quindi far partire il programma setup.exe per cominciare l'installazione. (Potete anche far partire il programma di settaggio utilizzando il CD con il programma di AutoRun).
2. Quando compare sul video il messaggio di benvenuto della guida di installazione del PowerPacket Utility Setup, cliccare "Next."

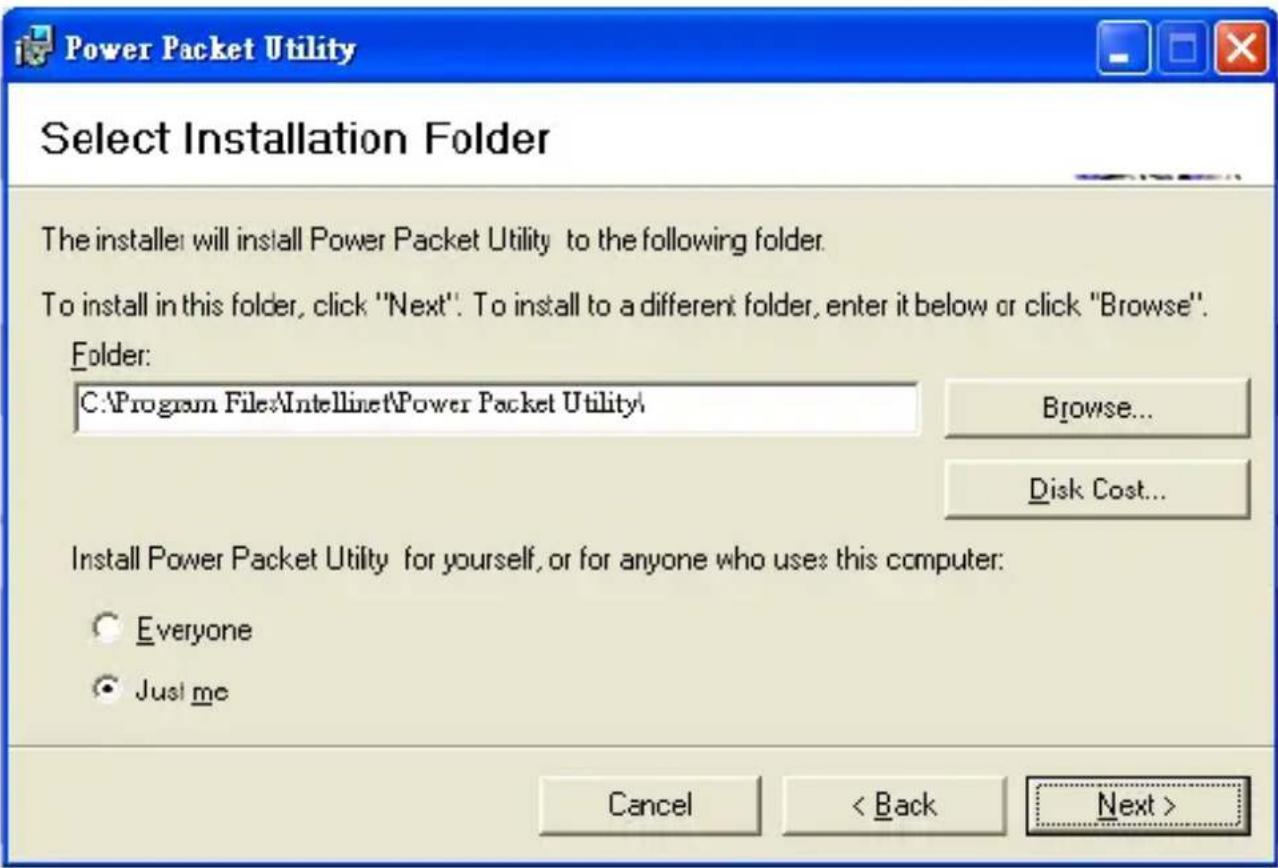

1. Quando compare "Select Installation Folder", cliccare "Browse" per selezionare una cartella oltre a quella presente nel campo "Folder", e cliccare su "Next."

1. Quando compare "Confirm Installation", cliccare "Next"; quando l'installazione risulta completata e appare "Installation Complete", cliccare "Close."

Accesso a PowerPacket Configuration Utility

Per aprire la configurazione dell' utility, cliccare due volte sull'icona PowerPacket Utility sulla vostra desktop o cliccare per aprire "PowerPacket Utility" elencata nel menu di avvio. Inizialmente apparirà la schermata principale, con linguette per altri tre menu/opzioni di visualizzazione — Privacy, Diagnostica e Informazioni generali — indicati più sotto.

Local Device(s) on your computer: Le periferiche connesse localmente all'host computer sono elencate qui. In molti casi, solo una periferica sarà presente.

Connect: Per scegliere una periferica se ce sono più di una collegate, evidenziarla e cliccare su "Connect."

Upgrade Firmware: Cliccare per aggiornare uno dei due file (PIB e NVM) che potrebbero

Enter PIB & NVM files Please select appropriate Firmware and PIB files. PIB D:\project\Homeplug\AV\Intellon\Firmware\4.1\PIB\INT6400-WalAdapter- Browse... NVM D:\project\Homeplug\AV\Intellon\Firmware\4.1\PW\int6000-v4.1.0-0-2-X+ Browse... OK Cancel

richiedere un aggiornamento (e visualizza lo schermo sotto). NOTA: Procedere solo se conoscete che è disponibile una nuova versione di uno o l'altro file sul sito Web INTELLINET o se avete ricevuto istruzioni sul Supporto Tecnico INTELLINET.

Device Detected / Network Type / Autoscan: : Il numero o lo stato di questi tre stati è elencato giusto sopra alla finestra del pannello inferiore: il numero di tutte le periferiche remote HomePlug AV rilevate e quindi attualmente presenti sulla rete virtuale; rete pubblica o privata; Autoscan attivo o no.

Device Name: Le periferiche sono elencate in questa colonna con il loro nome prestabilito (come mostrato) senza essere state rinominate cliccando su "Rename" oppure evidenziando il nome che verrà modificato. Un'icona viene visualizzata accanto al nome, con una distinzione di colore tra l'HomePlug 1.0 e le periferiche Turbo.

Password: Di default, questa colonna è bianca, comunque, cliccando "Enter Password" con una periferica selezionata sul menu principale è possibile inserire una password, la quale è richiesta nel caso di creazione di una rete privata. Quando compare sullo schermo "Set Device Password", il nome della periferica selezionata appare sopra al campo di testo "Password". Inserire la password, la quale apparirà sul pannello posteriore dell'adattatore, quindi cliccare "OK."

NOTA: La password è accettata senza tener conto del carattere di inserimento utilizzato, ma includere un trattino per separare i segmenti con i quattro caratteri alfanumerici. Una cella di conferma appare se la password è stata

correttamente inserita. Se una periferica non è stata individuata nella rete, apparirà un messaggio di notifica, insieme alle soluzioni suggerite.

Quality: Questa indica la qualità del segnale di trasmissione tra due periferiche.

Rate: : Questo indica la corrente velocità di trasmissione tra le periferiche selezionate.

MAC Address: Questo è il MAC address della periferica.

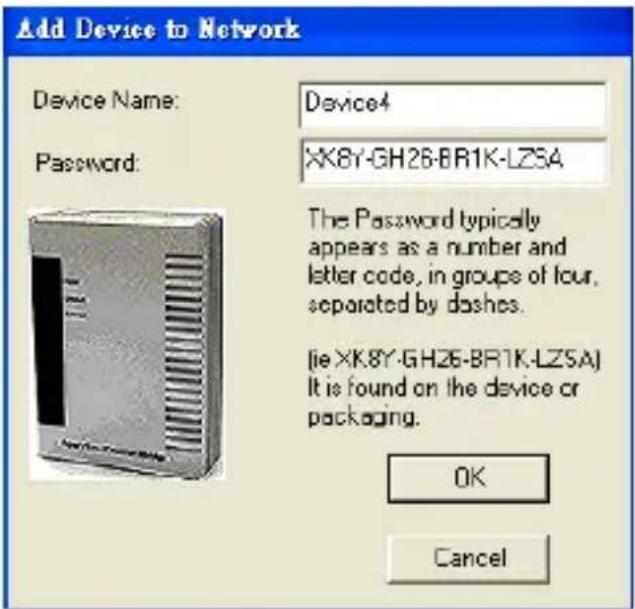

Add: Cliccare per aggiungere una periferica remota alla rete esistente. Quando appare sullo schermo "Add Device to Network", completare i campi di testo con il nome della periferica e la password ("Device Name" e "Password"), quindi cliccare su "OK."

Una cella di conferma apparirà se i dati inseriti sono stati correttamente. Se una periferica non viene individuata nella rete, apparirà un messaggio di notifica, insieme alle soluzioni suggerite.

Scan: Cliccare per cercare le periferiche che sono connesse alla rete. Per impostazioni predefinite, l'utility automaticamente effettua delle scansioni ogni pochi secondi e aggiorna la lista delle periferiche locali.

Privacy

Questo schermo permette di gestire la sicurezza della rete virtuale e di selezionare le periferiche da includere alla rete.

Private Network Name: Tutte le periferiche della PowerLine HD sono settate con un nome di rete virtuale predefinito (network name): questo è normalmente "HomePlugAV," e comparirà nel campo di testo quando si clicca su "Use Default (Public Network)." In alternativa, è possibile cambiare in una rete privata modificando il nome di rete (network password) delle periferiche. E' possibile sempre resettare la rete PowerLine HD (Public) inserendo "HomePlugAV" come nome della rete.

Set Local Device Only: Cliccare per cambiare il nome della rete (network password) della periferica locale. Se viene inserita una nuova password di rete, tutte le periferiche precedentemente elencate nella videata principale non saranno presenti nella nuova rete, per inibire di fatto la comunicazione tra le periferiche locali con le periferiche della "vecchia" rete virtuale. Le periferiche precedentemente settate con la stessa rete

virtuale (stesso nome rete) appariranno nella lista delle periferiche dopo la selezione di questa opzione.

Set All Devices: Cliccare per cambiare la rete virtuale di tutte le periferiche che compaiono sullo schermo principale e le cui password sono state inserite per la stessa rete virtuale. Una finestra di dialogo apparirà per riportare il successo di questa operazione. Per periferiche le cui password non sono state inserite, questa operazione non andrà a buon fine e comparirà sullo schermo un messaggio di errore.

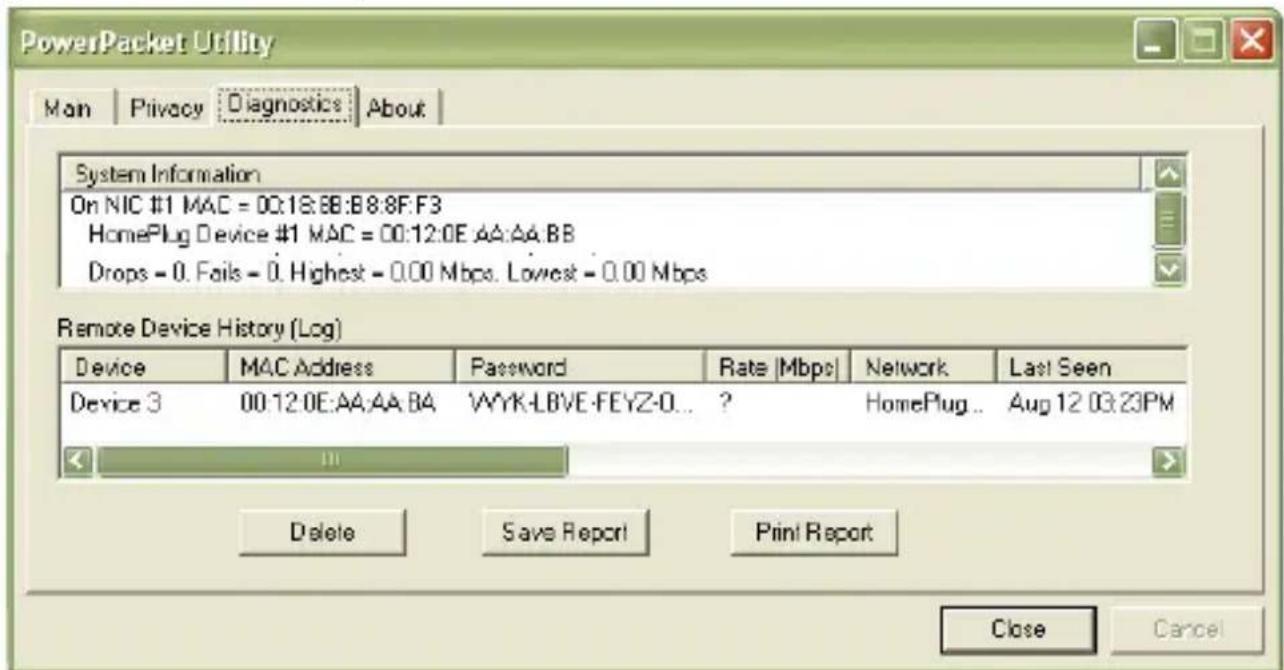

Diagnostica

La schermata permette di visualizzare informazioni dettagliate in merito sia alle periferiche locali che a quelle remote.

System Information: Questa finestra presenta i nomi delle periferiche, i nomi utenti, le versioni del firmware, i pacchetti inviati/caduti/mancanti/falliti, e altri dati che possono essere utili per monitorare e individuare una periferica.

Remote Device History (Log): Questa finestra presenta i dati storici di tutte le periferiche remote. Quelle correntemente attive sulla rete virtuale mostrano un indice di trasferimento dati nella colonna "Rate"; quelle che sono inattive o non esistono più nella rete mostrano un punto interrogativo (?) e la data dell'ultima volta che sono state viste "Last Seen time/date".

Delete / Save Report / Print Report: I dati della diagnostica possono essere rimossi, stampati o salvati su un file di testo per una controllo successivo cliccando il pulsante appropriato.

About

Questa schermata semplicemente mostra la versione del software e le Informazioni aziendali. Le caratteristiche di Autoscan possono essere anche selezionate/attivate su questa schermata.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2002/96/EC sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

POLSKI

ItALIANO: Per informazioni sulla garanzia, accedere a www.intellinet-network.com/warranty.

Questo dispositivo è conforme alla Direttiva 1999/5/EC R&TTE.

INTELLINET NETWORK SOLUTIONS ^™ offre una linea completa di prodotti di rete attivi e passivi. Chiedi maggiori informazioni al tuo rivenditore di computer o visita il sito www.intellinet-network.com.

Tutti i prodotti sopracitati sono marchi di fabbrica o marchi registrati depositati dai proprietari.
