503280 - Tarjeta de red / adaptador IC Intracom - Manual de uso y guía de instrucciones gratis

Tipo de producto	Adaptador PLC (Powerline) Ethernet
Marca	IC Intracom (INTELLINET NETWORK SOLUTIONS)
Modelo	503280
Norma	HomePlug AV
Interfaz	1 puerto Ethernet RJ45 10/100 Mbps
Velocidad máxima	Hasta 200 Mbps
Alcance en la red eléctrica	Hasta 300 metros
Alimentación	Mediante toma de corriente (100-240 V, 50/60 Hz)
Dimensiones (aprox.)	9 x 6 x 3 cm
Peso (aprox.)	100 g
Seguridad	Cifrado AES 128 bits, contraseña de red (Nombre de red privada)
Contenido de la caja	Adaptador, cable Ethernet RJ45, CD de software, guía de instalación rápida
Compatibilidad del sistema	Windows (98/Me/2000/XP/Vista/7/8/10), Mac OS, Linux
Funciones principales	Transmisión de datos a través de la corriente eléctrica, creación de red privada o pública, actualización del firmware
Mantenimiento y limpieza	Desempolvar con un paño suave y seco; no usar líquidos ni productos abrasivos
Precauciones de seguridad	No enchufar en una regleta con protector contra sobretensiones; usar una toma de corriente directa
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; contactar al servicio postventa para reparaciones
Información general	Certificado CE y RoHS; garantía de 2 años (ver sitio del fabricante)

Preguntas frecuentes - 503280 IC Intracom

¿Cómo instalar el adaptador Powerline?

Enchufe el adaptador en una toma de corriente, luego conéctelo a su computadora o enrutador mediante el cable Ethernet incluido. El indicador Power debe encenderse. Para una red de múltiples tomas, repita la operación con otros adaptadores.

¿Qué hacer si el indicador Power no se enciende?

Verifique que el adaptador esté correctamente enchufado en una toma funcional. Si el problema persiste, pruebe con otra toma. El indicador debe ser verde fijo una vez alimentado.

¿Cómo asegurar mi red PLC?

Utilice el software PowerPacket para definir una contraseña de red personalizada (Nombre de red privada). Por defecto, la red está abierta (nombre 'HomePlugAV'). Cambie este nombre para crear una red privada.

¿Puedo enchufar el adaptador en una regleta?

No se recomienda usar una regleta con protector contra sobretensiones, ya que puede reducir el rendimiento. Enchufe directamente en una toma de corriente. El adaptador incorpora su propio protector contra sobretensiones.

¿Cómo actualizar el firmware del adaptador?

Descargue los archivos PIB y NVM desde el sitio del fabricante, luego use la opción 'Upgrade Firmware' en el software PowerPacket. Siga las instrucciones en pantalla.

¿Qué hacer si el software no detecta el adaptador?

Asegúrese de que el adaptador esté encendido y conectado por Ethernet. Reinicie el software. Si el problema persiste, reinstale el software o verifique los controladores de red.

¿Cómo restablecer el adaptador a los valores de fábrica?

Mantenga presionado el botón de reinicio (ubicado en el lateral) durante 10 segundos. Los indicadores parpadearán para confirmar. La contraseña de red vuelve a 'HomePlugAV'.

¿Puedo usar varios adaptadores Powerline juntos?

Sí, puede agregar hasta 16 adaptadores en la misma red eléctrica. Cada adaptador debe emparejarse mediante el software con una contraseña de red idéntica.

¿Cuál es el alcance máximo del adaptador?

El alcance teórico es de 300 metros en la red eléctrica, pero el rendimiento puede variar según la calidad del cableado y las interferencias.

¿El producto es compatible con Windows 10?

Sí, el software PowerPacket es compatible con Windows 10. Asegúrese de usar la versión más reciente descargada desde el sitio del fabricante.

MANUAL DE USUARIO 503280 IC Intracom

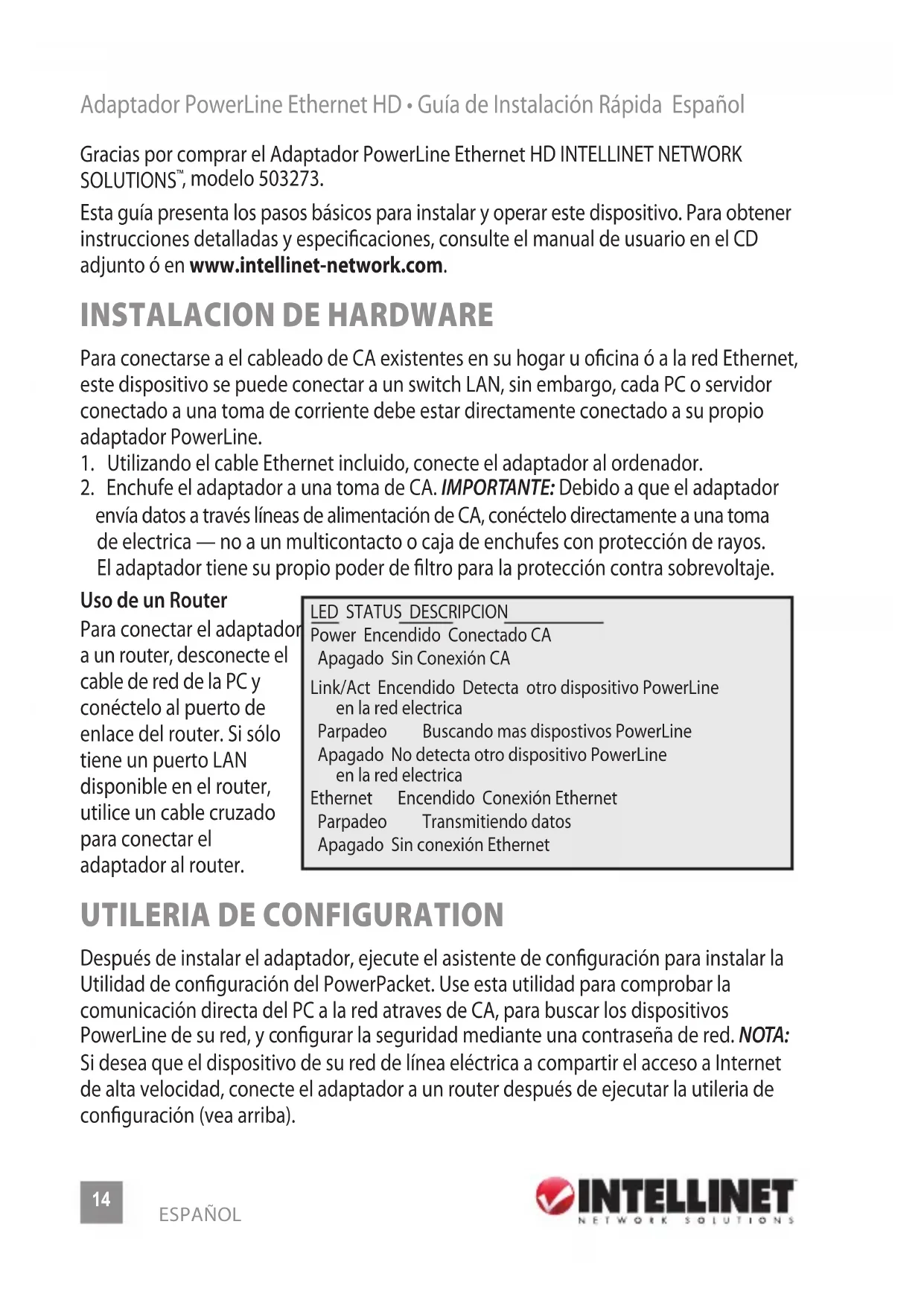

Adaptador PowerLine Ethernet HD • Guía de Instalación Rápida Español

Gracias por comprar el Adaptador PowerLine Ethernet HD INTELLINET NETWORK SOLUTIONS™, modelo 503273.

Esta guía presenta los pasos básicos para instalar y operar este dispositivo. Para obtener instrucciones detalladas y especificaciones, consulte el manual de usuario en el CD adjunto ó en www.intellinet-network.com.

INSTALACION DE HARDWARE

Para conectarse a el cableado de CA existentes en su hogar u oficina ó a la red Ethernet, este dispositivo se puede conectar a un switch LAN, sin embargo, cada PC o servidor conectado a una toma de corriente debe estar directamente conectado a su propio adaptador PowerLine.

1. Utilizando el cable Ethernet incluido, conecte el adaptador al ordenador.
2. Enchufe el adaptador a una toma de CA. IMPORTANTE: Debido a que el adaptador envía datos a través líneas de alimentación de CA, conéctelo directamente a una toma de electrica — no a un multicontacto o caja de enchufes con protección de rayos.
   El adaptador tiene su propio poder de filtro para la protección contra sobrevoltaje.

Uso de un Router

Para conectar el adaptador a un router, desconecte el cable de red de la PC y conéctelo al puerto de enlace del router. Si sólo tiene un puerto LAN disponible en el router, utilice un cable cruzado para conectar el adaptador al router.

LED STATUS DESCRIPCION

Power Encendido Conectado CA

Apagado Sin Conexión CA

Link/Act Encendido Detecta otro dispositivo PowerLine en la red electrica

Parpadeo Buscando mas dispostivos PowerLine

Apagado No detecta otro dispositivo PowerLine en la red electrica

Ethernet Encendido Conexión Ethernet

Parpadeo Transmitiendo datos

Apagado Sin conexión Ethernet

UTILERIA DE CONFIGURATION

Después de instalar el adaptador, ejecute el asistente de configuración para instalar la Utilidad de configuración del PowerPacket. Use esta utilidad para comprobar la comunicación directa del PC a la red atraves de CA, para buscar los dispositivos PowerLine de su red, y configurar la seguridad mediante una contraseña de red. NOTA: Si desea que el dispositivo de su red de línea eléctrica a compartir el acceso a Internet de alta velocidad, conecte el adaptador a un router después de ejecutar la utileria de configuración (vea arriba).

Utileria de Instalación

1. Inserte el CD de utilidades incluido, ejecute el programa setup.exe para comenzar la instalación. (También puede ejecutar el programa desde el autorun del CD.)

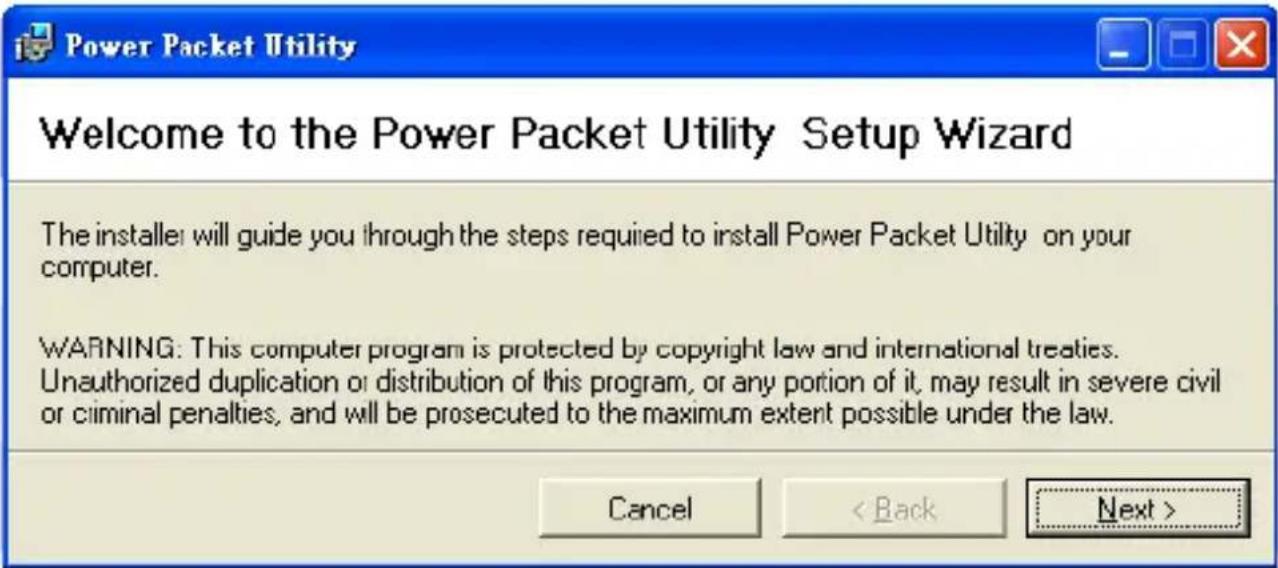

1. Cuando se muestre la pantalla del asistente de PowerPacket, haga clic en "Next".

1. Cuando en pantalla le muestre Seleccionar carpetas, haga clic en "Examinar" para seleccionar una carpeta distinta de la de la carpeta "default", y haga clic en "Siguiente".

1. Cuando se muestre en pantalla Confirmar instalación, haga clic en "Siguiente", y cuando vea el mensaje instalación completa, haga clic en "Cerrar".

Acceso a la utileria de Configuración

Para abrir la utileria de configuración, haga doble clic en el icono PowerPacket que se muestra en su escritorio o haga clic en abrir "PowerPacket Utility" listado en el menu inicio. El menu inicial que se muestra en pantalla, con tres pestañas other menu/screen options — Privacy, Diagnostics y About — se describen a continuación.

Dispositivo Local en su PC: Los dispositivos conectados localmente a la computadora host figuran en esta lista. En la mayoría de los casos, sólo un dispositivo se presentará.

Conectar: Elija un dispositivo si hay más de uno conectado, seleccione y haga clic en "Conectar".

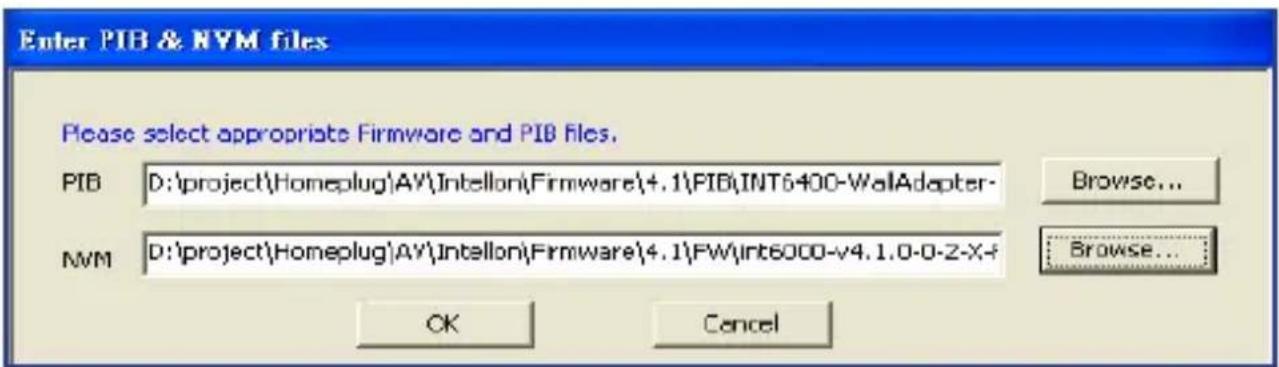

Actualización de Firmware: Haz clic aquí para actualizar uno de los dos archivos (PIB NVM) que pueden necesitar la actualización (vea la pantalla de abajo). NOTA: Proceda si

Enter PIB & NVM files Please select appropriate Firmware and PIB files. PIB D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PID\INT6400-WalAdapter- Browse... NVM D:\project\Homeplug\AV\Intelloni\Firmware\4.1\PW\int6000-v4.1.0-0-2-X-# Browse... OK Cancel

sabe que hay una nueva version disponible en el sitio Web de INTELLINET o si le dan instrucciones de hacerlo por Soporte Técnico INTELLINET.

Dispositivo Detectado / Tipo de Red / Autoscan: El número o estatus se muestra arriba de la ventana inferior del panel: Muestra todos los HomePlug remotos encontrados en la red logica; publica o privada; y si el autoscan esta encendido o apagado.

Nombre del Dispositivo: Dispositivos se muestran en esta columna de acuerdo a su nombre (como se muestra) puede hacer clic en "Rename" para cambiar nombre ó resaltando el nombre y editando. Un icono se muestra al lado de del nombre, con un color diferente para cada dispositivo HomePlug 1.0 y dispositivos Turbo.

Password: De modo predeterminado, esta columna esta en blanco; sin embargo, haga

clic "Enter Password" con el dispositivo seleccionado le permitira configurar la contraseña, que se requiere para que sea una red privada. Cuando se establece la contraseña en pantalla, el nombre del dispositivo aparece arriba de "Password". Escriba el password, que aparece en la parte posterior del adaptador, entonces haga clic en "OK." NOTA: La contraseña es aceptada, independientemente del tipo de fuente, pero no incluya ningun guion o caracter que separe los cuatro segmentos de caracteres alfanumericos. Un cuadro de confirmación aparecerá si la contraseña es correcta. Si un dispositivo no se encuentra en la red, aparecera una notificación con propuestas de notificación.

Quality: indica la calidad de la transmisión entre dos dispositivos.

Rate: Indica la velocidad de transmisión actual del dispositivo.

MAC Address: Esta es la dirección MAC del dispositivo.

Add: Haga clic para añadir un dispositivo a la red existente. Cuando al agregar el dispositivo se muestra en pantalla, escriba el nombre del dispositivo y la contraseña, y haga clic en "OK." Un cuadro de confirmación aparecerá si la contraseña es correcta. Si un dispositivo no se encuentra en la red, aparecera una notificación con propuestas de notificación.

Scan: Haga clic para buscar los dispositivos que estan conectados a la red. De forma predeterminada, la utilidad escanea automáticamente en pocos segundos y actualiza la lista de dispositivos locales.

Esta pantalla le permite mantener la seguridad de la red lógica y seleccionar los dispositivos que se incluirán en la red.

Private Network Name: Todos los dispositivos PowerLine HD se establecen con un red logica por defecto (nombre de la red): Esta es normalmente "HomePlugAV," y al hacer clic, podra cambiar el nombre al privado to al hacer clic "usar predeterminado Use (red pública)." Alternativamente, puede cambiar a una red privada, cambiando el nombre de la red (contraseña de red) de los dispositivos. Usted siempre podra reestablecer la red PowerLine HD network (Publica) escribiendo "HomePlugAV" como el nombre de la red.

Set Local Device Only: Haga clic para cambiar el nombre de red (contraseña de red) del dispositivo local. Si una contraseña nueva red se introduce, todos los dispositivos mencionados anteriormente en la pantalla principal ya no se listaran en la nueva red. Dispositivos configurados con la misma red lógica (mismo nombre de red) aparecerá en la lista de dispositivos después de seleccionar esta opción.

Set All Devices: Haga clic para cambiar la red logica de todos los dispositivos que aparecen en la pantalla principal y cuyas contraseña han sido incluidas en la misma red logica. Una ventana de dialogo se mostrara para confirmar el exito de la operación. Para los dispositivos cuyas contraseña no se registraron, esta operación se le enviara un mensaje de error a la pantalla.

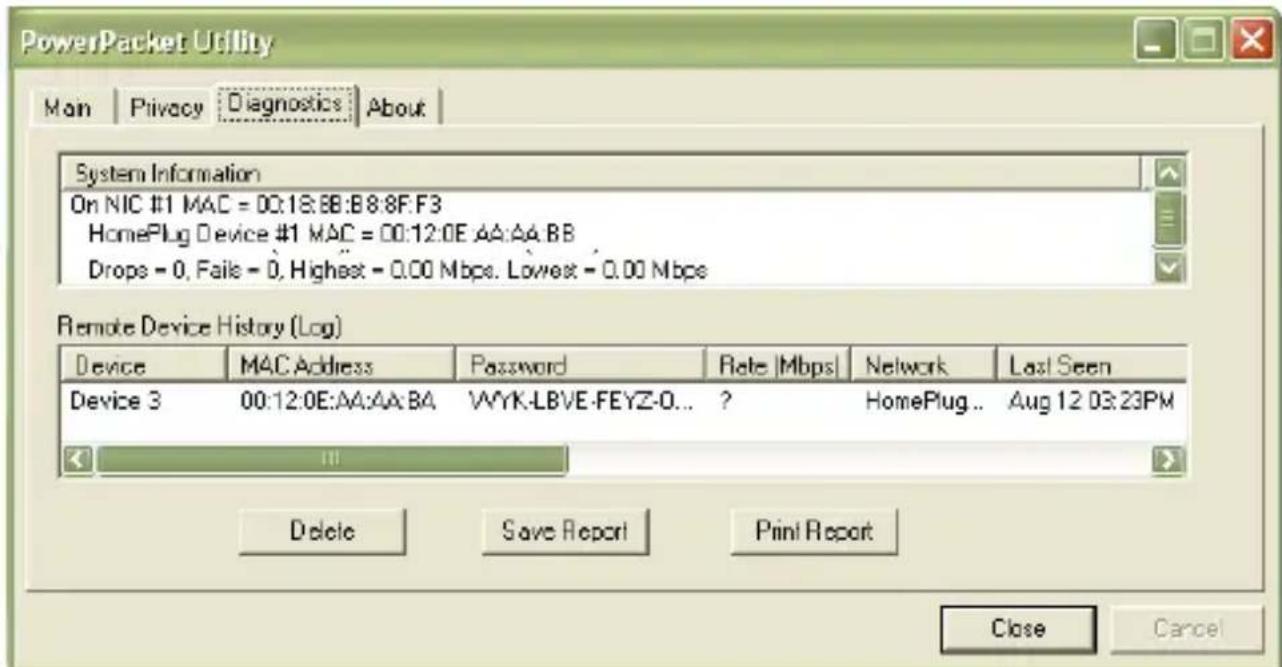

Diagnostico

Esta pantalla muestra información detallada sobre los dispositivos locales y remotos.

System Information: Esta ventana presenta los nombres de dispositivo, los nombres de usuario, las versiones del firmware, los paquetes enviados/cortados/perdidos/fallidos, y otros datos que pueden ser útiles en el seguimiento y la identificación de un dispositivo.

Remote Device History (Log): Esta ventana presenta los datos históricos de todos los dispositivos remotos. Los activos actualmente en la red lógica muestran una tasa de transferencia en la columna "Rate", los que están inactivos o que ya no existen en la red se muestran con un signo de interrogación y hora/fecha.

Delete / Save Report / Print Report: Los datos de diagnóstico se puede quitar, imprimir o guardar en un archivo de texto para su posterior consulta haciendo clic en el botón correspondiente.

About

Su pantalla sólo muestra la versión del software y la información de la compañía. La función de escaneo automático también se puede seleccionar/activar en esta pantalla.

Power Accesso Acceso

Spento Spento

Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico. De conformidad con la Directiva 2002/96/CE de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto eléctrico no puede desecha se con el resto de residuos no clasificados. Deshágase de este producto devolviéndolo al punta de venta o a un punta de recogida municipal para su reciclaje.

FRANÇAIS

ESPAÑOL: Si desea obtener información sobre la garantía, visite www.intellinet-network.com/warranty.

EN MÉXICO: Poliza de Garantia INTELLINET — Datos del importador y responsable ante el consumidor IC Intracom México, S.A. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlan Izcalli, Estado de México, C.P. 54730, México. • Tel. [phone]

La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus materiales y mano de obra, bajo las siguientes condiciones:

1. Todos los productos a que se refiere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas defábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastara con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el domicilio de IC Intracom México, S.A. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, numero de serie (cuando aplique) y fecha de adquisición. Esta garantia no es valida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; ó si el producto ha sido alterado o tratado de ser reparado por el consumidor ó terceras personas.

FEDERAL COMMUNICATIONS COMMISSION REGULATORY STATEMENT

FCC Class B

Este dispositivo cumple con los requerimientos de la Directiva R&TTE 1999/5/EC.
