MANUALE UTENTE 503273 IC Intracom

Grazie per aver scelto l'Adattatore Ethernet PowerLine HD INTELLINET NETWORK SOLUTIONS™, modello 503273.

Questa guida fornisce i passaggi basilari per settare e far funzionare la periferica. Per istruzioni e specifiche dettagliate, fare riferimento al manuale d'istruzione contentuto nel CD allegato al prodotto o al site www.intellinet-network.com.

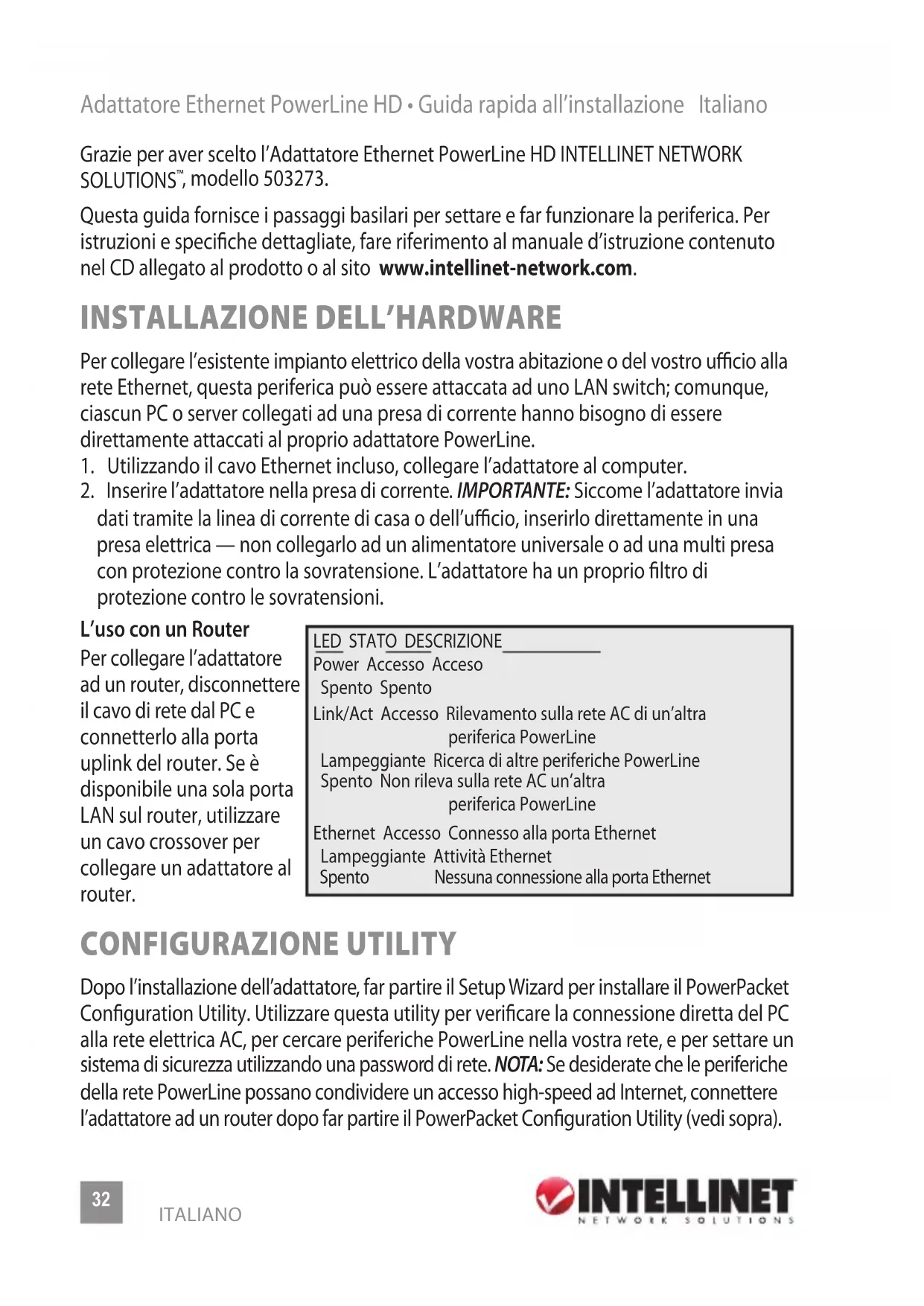

INSTALLAZIONE DELL'HARDWARE

Per collegare l'existente impianto elettrico della vostra abitazione o del vostro ufficio alla rete Ethernet,但这a periferica cui siere assere attaccata ad uno LAN switch; comunque, ciascun PC o server collegati ad una presa di corrente hanno bisogno di essere direttamente attaccati al proprio adattatore PowerLine.

1. Utilizzato il cavo Ethernet incluso, collegare l'adattatore al computer.
2. Inserire l'adattatore nella presa di corrente. IMPORTANTE: Siccome l'adattatore invia datitramite la linea di corrente di casa o dell'ufficio, inserirlo direttamente in una presa elettrica - non collegarlo ad un alimentatore universale o ad una multi presa con protezione contro la sovratensione. L'adattatore ha un propriochio filtrodi protezione contro le sovratensioni.

L'uso con un Router

Per collegare l'adattatore ad un router, disconnettere il cavo di rete dal PC e connetterlo alla porta uplink del router. Se è disponibile una sola porta LAN sul router, utilizzato un cavo crossover per collegare un adattatore al router.

LED STATO DESCRIZIONE

Link/Act Accesso Rilevamento sulla rete AC di un'altra

perifericaPowerLine

Lampeggiante Ricerca di altre periferiche PowerLine

Spento Non rileva sulla rete AC un'altra

perifericaPowerLine

Ethernet Accesso Connesso alla porta Ethernet

Lampeggiante Attività Ethernet

Spento Nessuna connessione alla porta Ethernet

CONFIGURAIZIONE UTILITY

Dopo l'installazione dell'adattatore, far partire il Setup Wizard per installare il PowerPacket Configuration Utility. Utilizzare esta utility per verificare la connessione diretta del PC alla rete elettrica AC, per cercare periferiche PowerLine nella vostra rete, e per settare un sistema di sicurezza utilizzando una password di rete. NOTE: Se desiderate che le periferiche della rete PowerLine possano condidere un accesso high-speed ad Internet, connettere l'adattatore ad un router dopo far partire il PowerPacket Configuration Utility (vedi sopra).

Installazione Utility

1. Inserire il CD dell'utility incluso, quando far partire il programma setup.exe per cominciare l'installazione. (Poteteanche far partire il programma di settaggio utilizzato il CD con il programma di AutoRun).
2. Quando compare sul video il messaggio di benvenuto della guida di installmente del PowerPacket Utility Setup,ciescare "Next."

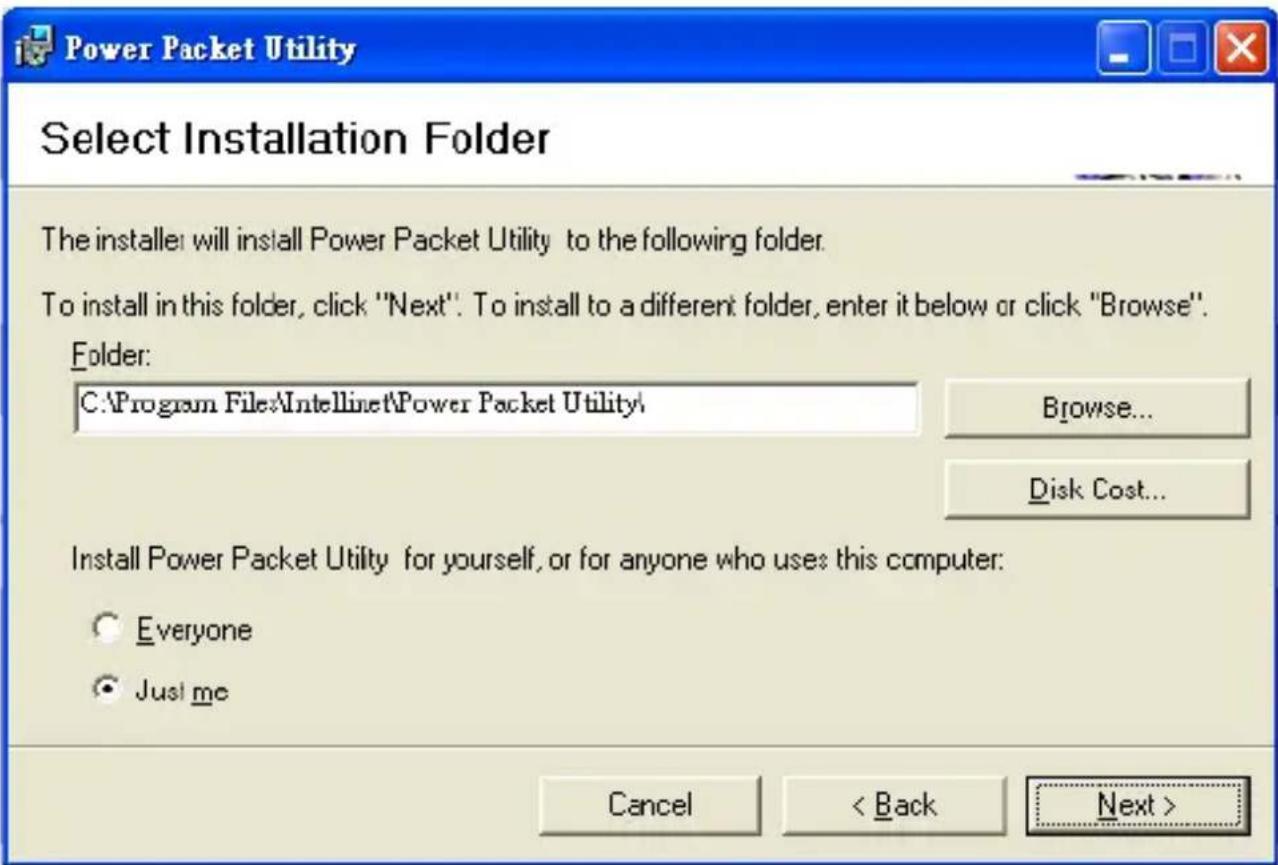

1. Quando compare "Select Installation Folder",lickcare"Browse"per selezionare una cartella othere a quella presente nelcampo "Folder",e clickcare su "Next."

1. Quando compare "Confirm Installation", clickcare "Next"; quando l'installazione risultata completeness e appeare "Installation Complete", clickcare "Close."

Accesso a PowerPacket Configuration Utility

Per aprire la configurazione dell'utility, clickare due volte sull'icona Packet Utility sulla vostra desktop o clickare per aprire "Packet Utility" elencata nel menu di avvio. Inizialmente apparirà la schermata principale, con linguette per altri tre menu/opzioni di visualizzazione — Privacy, Diagnostica e Informazioni generali — indicate più fatto.

Main

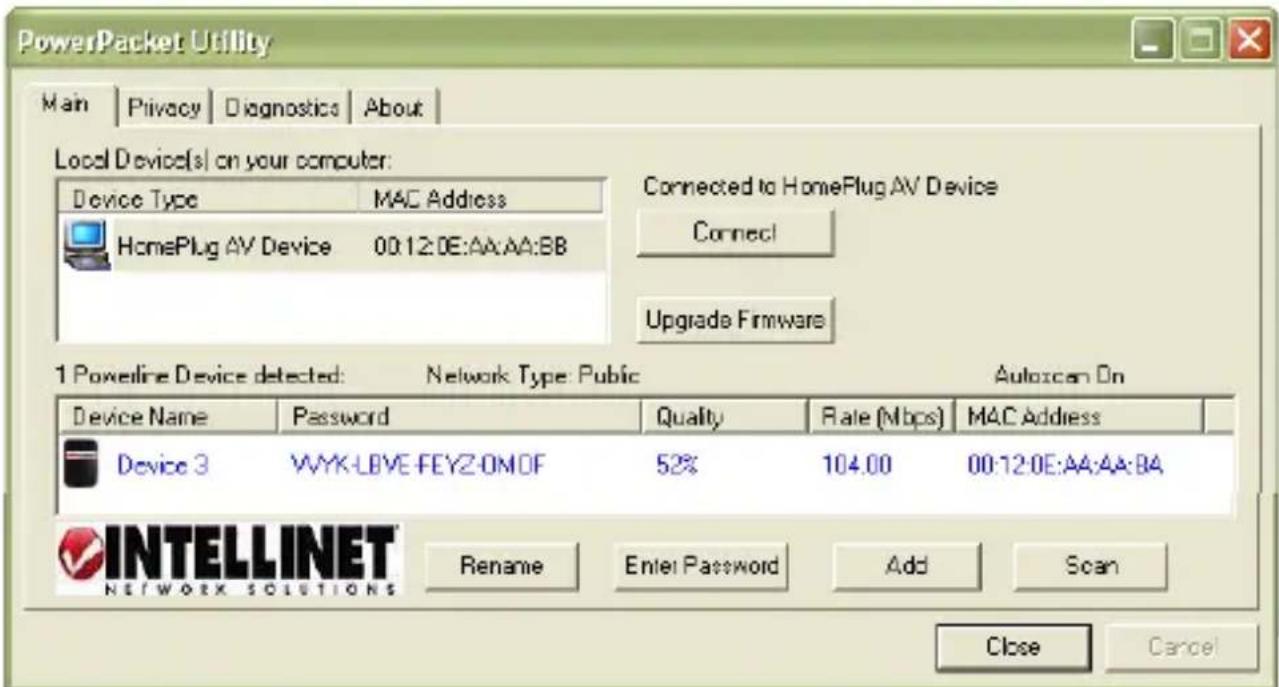

Local Device(s) on your computer: Le periferiche connesse localmente all'host computer sono elencate qui. In molti casi, solo una periferica sera presente.

Connect: Per scegliere una periferica se ce sono più di una collège, evidenziarla e cliccare su "Connect."

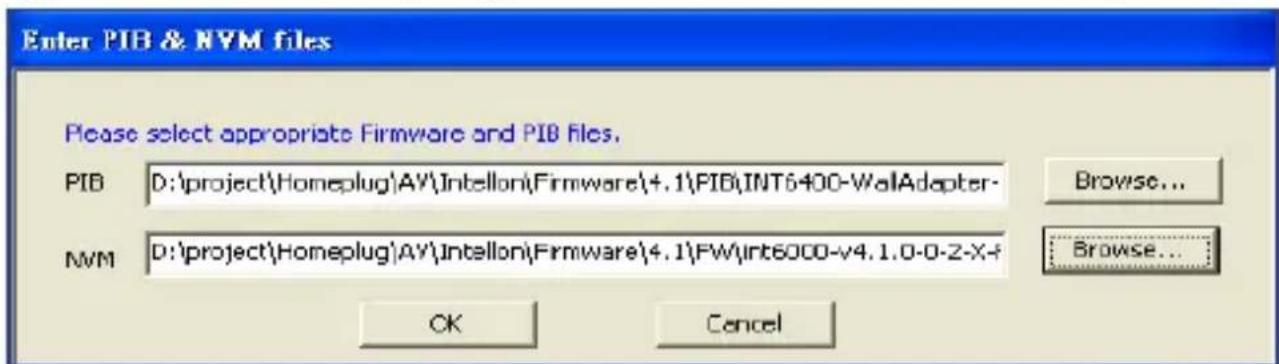

Upgrade Firmware: Cliccare per aggiornare uno dei due file (PIB e NVM) che potrebbero

richiedere un aggiornamento (e visualizza lo schermo fatto). NOTE: Procedere solo se conoscete che è disponibile una nuova versione di uno o l'altro file sul除去 Web INTELLINET o se avete ricevuto istruzioni sul Supporto Tecnico INTELLINET.

Device Detected / Network Type / Autoscan:: Il numero o lo stato di questi tre stati è elencato giusto sopra alla finestra del pannello inferiore: il numero di tutte le periferiche remote HomePlug AV rilevate e quindi attualmente presenti sulla rete virtuale; rete pubblica o privata; Autoscan attivo o no.

Device Name: Le periferiche sono elencate in questa colonna con il loro nome prestabilito (come molto) perché essere stata rirominatelickando su "Rename"oppure evidenziaridnome che verrà modificato.Un'icona viene visualizzata accanto al nome, con una distinzione di colore tra lHomePlug 1.0 e le periferiche Turbo.

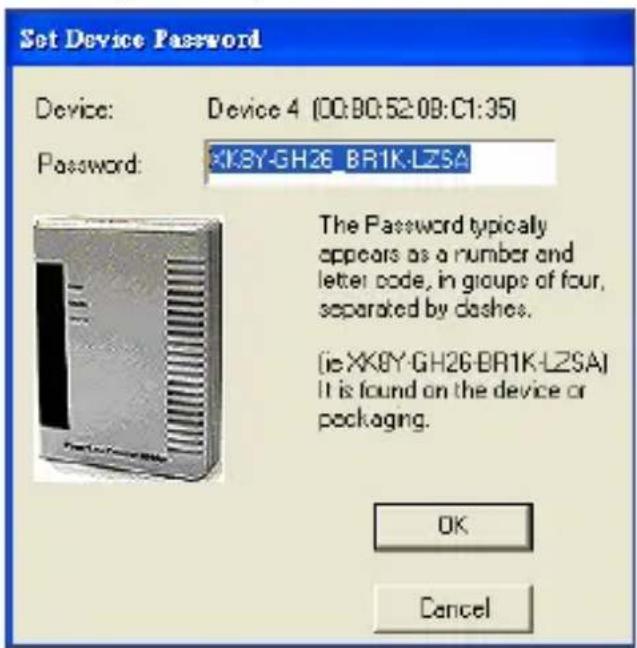

Password: Di default, questa colonna è bianca, comunique,lickcando "Enter Password" con una periferica selezionata sul menu principale è possibile insere una password, la quale è richiesta nel caso di creazione di una rete privata. Quando compare sullo schermo "Set Device Password", il nome della periferica selezionata appeare sopra al Campo di testo "Password". Inserire la password, la quale apparirà sul pannello posteriore dell'adattatore, quindilickcare "OK."

NOTA: La password è accettata perché tener conto del carattere di inserimento

utilizzato, ma includere un trattino per分开are i segmenti con i quattro caratteri alfanumerici. Una cella di conferma appara se la password è stata

correttamente inserta. Se una periferica non è stata individuata nella rete, apparirà un messaggio di notifica, insieme alle soluzioni suggerite.

Quality: Questa indica la qualità del segnale di trasmissione tra due periferiche.

Rate:: Questo indica la corrente velocità di trasmissione tra le periferiche selezionate.

MAC Address: Questo è il MAC address della periferica.

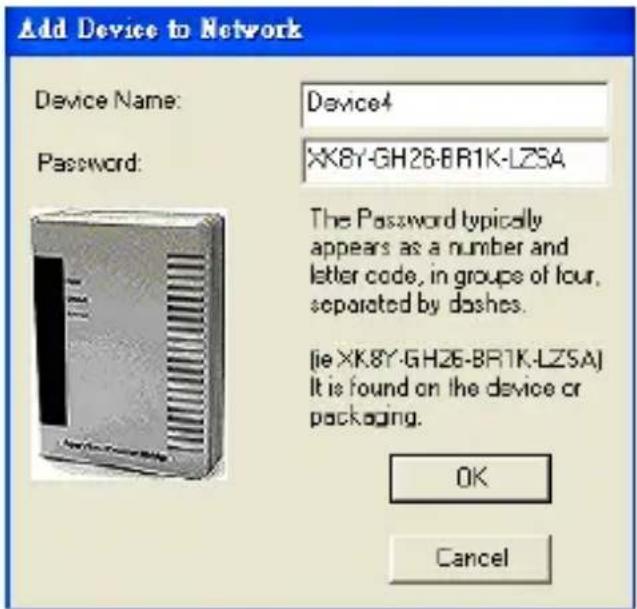

Add: Cliccare per aggiungere una periferica remota alla rete esistente. Quando appeare sullo schermo "Add Device to Network", completare i campi di testo con il nome della periferica e la password ("Device Name" e "Password"), quando cliccare su "OK."

Una cella di conferma apparirà se i dati insertiti sono stati correttamente. Se una periferica non viene individuata nella rete, apparirà un messaggio di notifica, insieme alle soluzioni suggerite.

Scan: Cliccare per cercare le periferiche che sono connesse alla rete. Per impostazioni predefinite, l'utility automaticamente effettua delle scansioni agli pochi secondi e aggiorna la lista delle periferiche locali.

Privacy

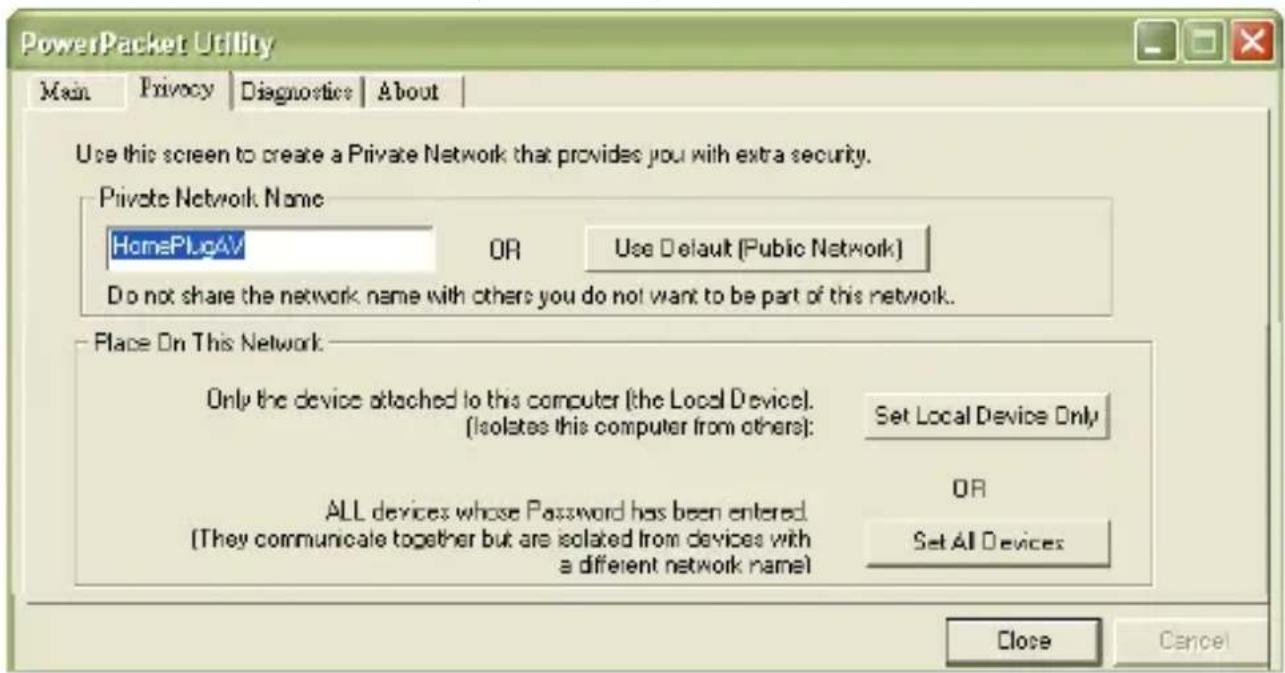

Questo schermo permette di gestire la sicurezza della rete virtuale e di selezionare le periferiche da includere alla rete.

Private Network Name: Tutte le periferiche della PowerLine HD sono settate con un nome di rete virtuale predefinito (network name): quello è normalmente "HomePlugAV," e comparirà nel Campo di testo quando si cicca su "Use Default (Public Network)." In alternatively, è possibileambiare in una rete privata modificando il nome di rete (network password) delle periferiche. E' possibile sempre resettare la rete PowerLine HD (Public) inserendo "HomePlugAV" come nome della rete.

Set Local Device Only: Cliccare per cancellare il nome della rete (network password) della periferica locale. Se viene insertita una nuova password di rete, tutte le periferiche precedentamente elencate nella videata principale non saranno presenti nella nuova rete, per inibire di fatto la communicatesione tra le periferiche locali con le periferiche della "vecchia" rete virtuale. Le periferiche precedentemente settate con la stessa rete

virtuale (stesso nome rete) appariranno nella lista delle periferiche dopo la selezione di但这a opzione.

Set All Devices: Cliccare per cancellare la rete virtuale di tutte le periferiche che compaioni sullo schermo principale e le cui password sono state inserte per la stessa rete virtuale. Una finestra di dialogo apparirà per riportare il successo di但这a operazione. Per periferiche le cui password non sono state inserte,但这a operazione non andrà a buon fine e comparirà sullo schermo un messaggio di erreore.

Diagnostics

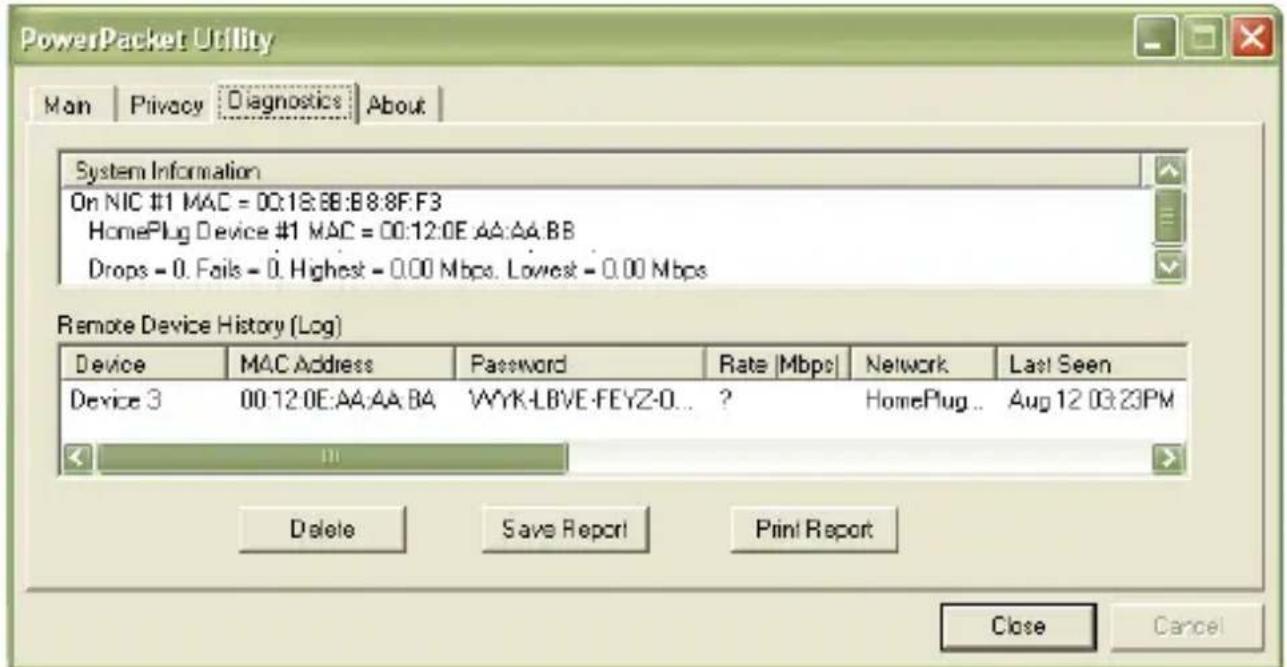

La schermata permette di visualizzare informazioni dettagliate in merito sua alle periferiche locali che a quale remote.

System Information: Questa finestra presenta i nomi delle periferiche, i nomi utenti, le versioni del firmware, i pacchetti inviati/caduti/mancanti/falliti, e altri dati che possono essere utili per monitorare e individuire una periferica.

Remote Device History (Log): Questa finestra presenta i dati storici di tutte le periferiche remote. Quelle correntemente attive sulla rete virtuale migliorano un indice di trasferimento dati nella colonna "Rate"; quale che sono inattive o non esistono più nella rete molto un punto interrogativo (?) e la data dell'ultima volta che sono state viste "Last Seen time/date".

Delete/Save Report/Print Report: I dati della diagnostica possono essere rimossi, stampati o salvati su un file di testo per una controlo successivo clICCando il pulsante appropriato.

About

Questa schermata semplicamente alla versione del software e le Informazioni aziendali. Le caratteristiche di Autoscan possono essere ancche selezionate/attivate su questa schermata.
