Produkttyp	Powerline-Adapter (PLC) Ethernet HD
Marke	IC Intracom (INTELLINET NETWORK SOLUTIONS)
Modell	503273
Ungefähre Maße	10 x 6 x 3 cm
Ungefähres Gewicht	150 g
Stromversorgung	Über Netzsteckdose (100-240 V AC), integrierter Überspannungsschutz
Netzwerkschnittstelle	Ethernet 10/100 Mbps (RJ45)
Hauptfunktionen	Datenübertragung über Stromleitung, Erstellung eines privaten Netzwerks, Passwortsicherheit, Autoscan
Enthaltene Software	PowerPacket Utility (Konfiguration, Diagnose, Firmware-Update)
Kompatibilität	HomePlug AV, kompatibel mit allen Powerline HD Adaptern
LED-Anzeigen	Power, Link/Act, Ethernet (Status und Aktivität)
Pflege und Reinigung	Mit einem trockenen, weichen Tuch entstauben. Keine flüssigen Reinigungsmittel verwenden.
Sicherheit	Direkt an Steckdose anschließen, Mehrfachsteckdosen mit Überspannungsschutz vermeiden. Netzwerkpasswort für Vertraulichkeit.
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar. Keine Ersatzteile verfügbar. Bei Fehlfunktion den Kundendienst kontaktieren.
Allgemeine Informationen	Konform mit der R&TTE-Richtlinie 1999/5/EG. WEEE-Symbol: Nicht mit dem Hausmüll entsorgen. Garantie: Siehe www.intellinet-network.com/warranty.

Häufig gestellte Fragen - 503273 IC Intracom

Wie installiere ich den Powerline-Adapter?

Schließen Sie den Adapter mit dem mitgelieferten Ethernet-Kabel an Ihren Computer an und stecken Sie ihn direkt in eine Steckdose. Verwenden Sie keine Mehrfachsteckdose mit Überspannungsschutz. Die Power-LED leuchtet, wenn die Stromversorgung korrekt ist.

Kann ich mehrere Adapter anschließen?

Ja, Sie können bis zu 16 Powerline HD-Adapter im selben Stromnetz verbinden. Jeder Adapter muss an eine Steckdose angeschlossen und mit einem Ethernet-Gerät verbunden werden.

Wie sichere ich mein Powerline-Netzwerk?

Verwenden Sie die Software PowerPacket Utility, um ein Netzwerkkennwort festzulegen. Gehen Sie zum Tab Privacy und ändern Sie den Standard-Netzwerknamen (Passwort). Alle Adapter müssen dasselbe Passwort teilen, um zu kommunizieren.

Was tun, wenn der Adapter nicht erkannt wird?

Überprüfen Sie, ob der Adapter richtig angeschlossen ist und die Power-LED leuchtet. Stellen Sie sicher, dass die PowerPacket-Software installiert ist und sich der Adapter im selben Stromnetz befindet. Versuchen Sie, im Tab Main auf Scan zu klicken.

Was ist die maximale Übertragungsgeschwindigkeit?

Die Geschwindigkeit kann unter optimalen Bedingungen bis zu 200 Mbps erreichen, hängt jedoch von der Qualität der Verkabelung und der Entfernung ab. Die Software zeigt die aktuelle Übertragungsrate in der Spalte Rate an.

Kann ich den Adapter mit einem Router verwenden?

Ja, schließen Sie den Adapter mit einem Ethernet-Kabel an einen LAN-Port des Routers an. Wenn der Router nur einen Port hat, verwenden Sie ein Crossover-Kabel. Der Adapter kann den Internetzugang mit anderen Powerline-Adaptern teilen.

Wie aktualisiere ich die Firmware?

Wählen Sie in der PowerPacket-Software den Adapter im Tab Main aus und klicken Sie auf Upgrade Firmware. Stellen Sie sicher, dass Sie die neueste Version von der Website www.intellinet-network.com heruntergeladen haben.

Ist der Adapter mit älteren HomePlug-Modellen kompatibel?

Ja, der Adapter 503273 ist mit HomePlug 1.0- und HomePlug Turbo-Geräten kompatibel. Die Geschwindigkeit wird jedoch auf die des langsamsten Geräts begrenzt.

Was bedeuten die LED-Anzeigen?

Power: leuchtet = Stromversorgung. Link/Act: leuchtet = Powerline-Verbindung hergestellt, blinkt = Suche nach anderen Geräten, aus = kein Gerät erkannt. Ethernet: leuchtet = Ethernet-Verbindung, blinkt = Aktivität, aus = keine Verbindung.

Wie entsorge ich den Adapter am Ende seiner Lebensdauer?

Entsorgen Sie es nicht mit dem Hausmüll. Gemäß der WEEE-Richtlinie (2002/96/EG) bringen Sie es zu einer örtlichen Sammelstelle oder zu Ihrem Händler für ein ordnungsgemäßes Recycling.

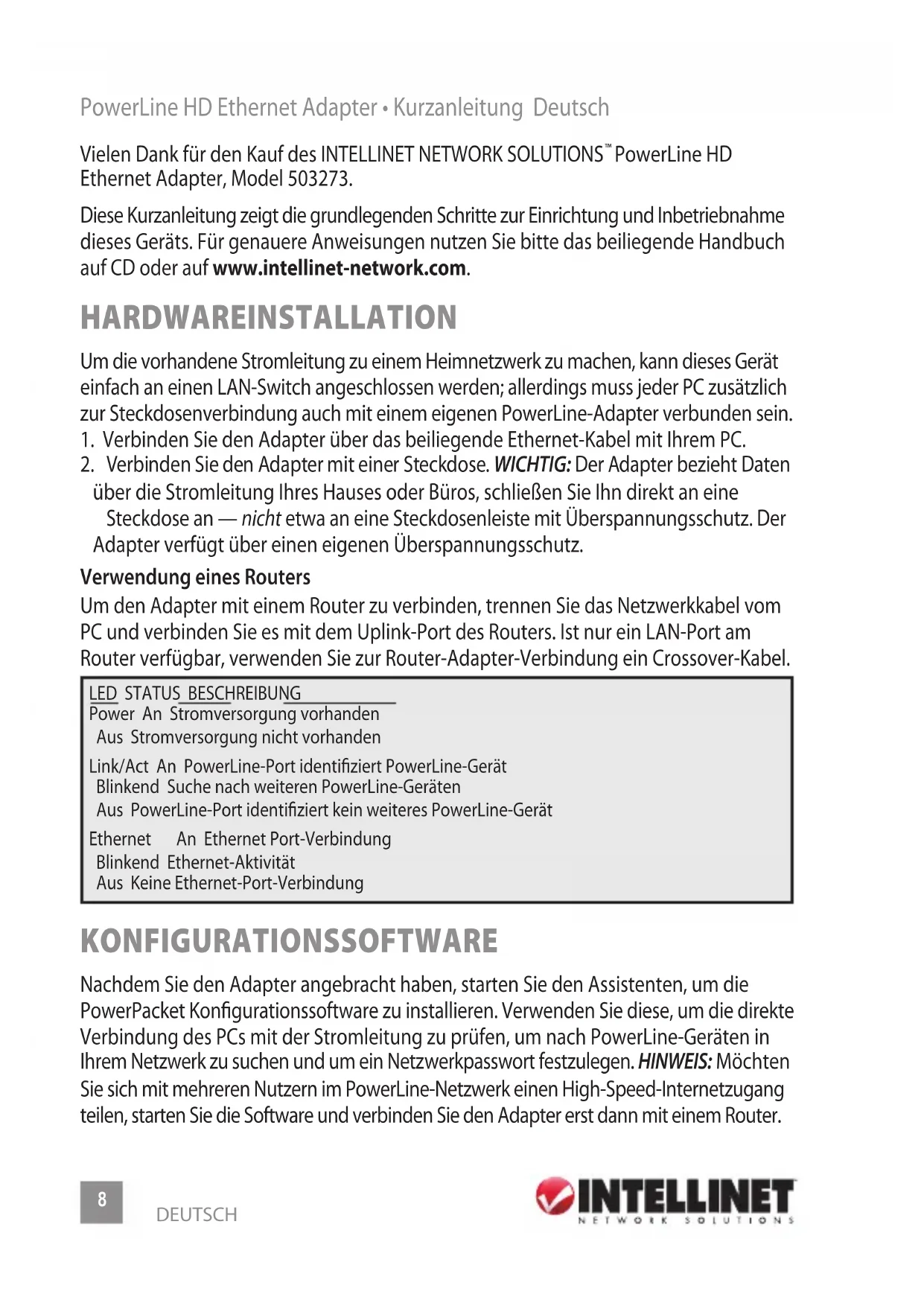

BEDIENUNGSANLEITUNG 503273 IC Intracom

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ PowerLine HD Ethernet Adapter, Model 503273.

These Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und Inbetriebnahme deses Geräts. Für genaure Anweisungen nutzen Sieitte das beiliegende Handbuch auf CD oder auf www.intellinet-network.com.

HARDWAREINSTALLATION

Um die vorhandene Stromleitung zu einem Heimnetzwerk zu machen, kann these Geräte einfach an einen LAN-Switch angeschlossen werden; allerdings muss jeder PC zusammen zur Steckdosenverbindung auch mit einem eigenen PowerLine-Adapter verbunden sein.

1. Verbinden Sie den Adapter über das beiliegende Ethernet-Kabel mit Ihrm PC.
2. Verbinden Sie den Adapter mit einer Steckdose. WICHTIG: Der Adapter bezieht Daten über die Stromleitung Ihres Hauses oder Buros, schlieben Sie Ihn direkt an eine

Steckdose an — nicht etwa an eine Steckdosenleiste mit Überspannungsschutz. Der Adapter verfügt über einen eigenen Überspannungsschutz.

Verwendung eines Routers

Um den Adapter mit einem Router zu verbinden, trennen Sie das Netzwerkkabel vom PC und verbinden Sie es mit dem Uplink-Port des Routers. Ist nur ein LAN-Port am Router verfügbar, verwenden Sie zur Router-Adapter-Verbindung ein Crossover-Kabel.

LED STATUS BESCHREIBUNG

Power An Stromversorgung vorhanden

Aus Stromversorgung nicht vorhanden

Link/Act An PowerLine-Port identifiziert PowerLine-Gerät

Blinkend Suche nach weiteren PowerLine-Geräten

Aus PowerLine-Port identifiziert kein weiteres PowerLine-Gerät

Ethernet An Ethernet Port-Verbindung

Blinkend Ethernet-Aktivität

Aus Keine Ethernet-Port-Verbindung

KONFIGURATIONSSSOFTWARE

Nachdem Sie den Adapter angebracht haben, starten Sie den Assistenten, um die PowerPacket Konfigurationssoftware zu installieren. Verwenden Sie diese, um die direkte Verbindung des PCs mit der Stromleitung zu prufen, um nach PowerLine-Geräten in Ihr Frem Netzwerk zuuchen und um ein Netzwerkpassword festzulegen. HINWEIS: Mocht den Sie sich mit mehreren Nutzern im PowerLine-Netzwerk einen High-Speed-Internetzugang teilen, starten Sie die Software und verbinden Sie den Adapter erst dann mit einem Router.

Softwareinstallation

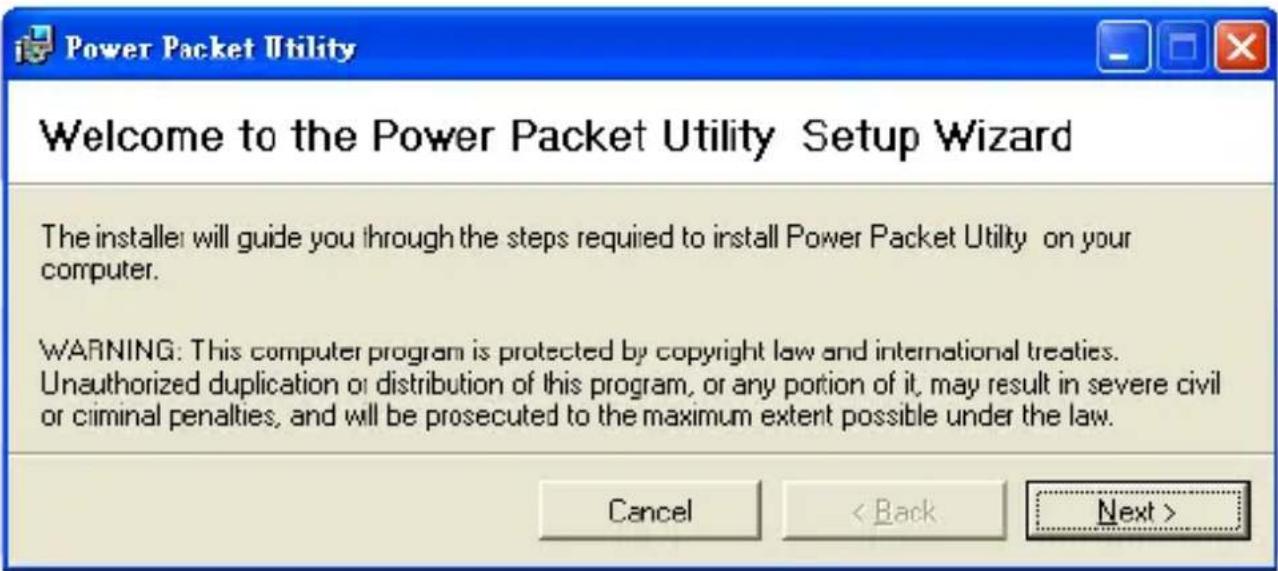

1. Legen Sie die Installations-CD ein, dann starten Sie die setup.exe, um mit der Installation zu beginnen (oder nutzen Sie die Autostart-Funktion von Windows).
2. Nachdem der Startbildschirm des Installationsassistenten eingeblendet wurde, klichen Sie auf "Next."

1. Mocht den Sie in einem anderen Ordner als dem Standardordner installieren, klichen Sie auf "Browse", ansonsten direkt auf "Next."

1. Im nächsten Schritt können Sie noch einmal alle Einstellungen überprüfen, klichen Sie dann auf "Next"; nach abgeschlossener Installation klichen Sie auf "Close."

Bedienung der PowerPacket Konfigurationssoftware

Um die Konfigurationssoftware zu starten, doppelklichen Sie auf das PowerPacket-Icon auf Ihr dem Desktop oder klichen Sie auf den "PowerPacket Utility"-Eintrag im Startmenu. Das Hauptmenü besteht aus drei Menü — "Privacy", "Diagnostics" und "About" — diese werden im Folgenden beschrieben.

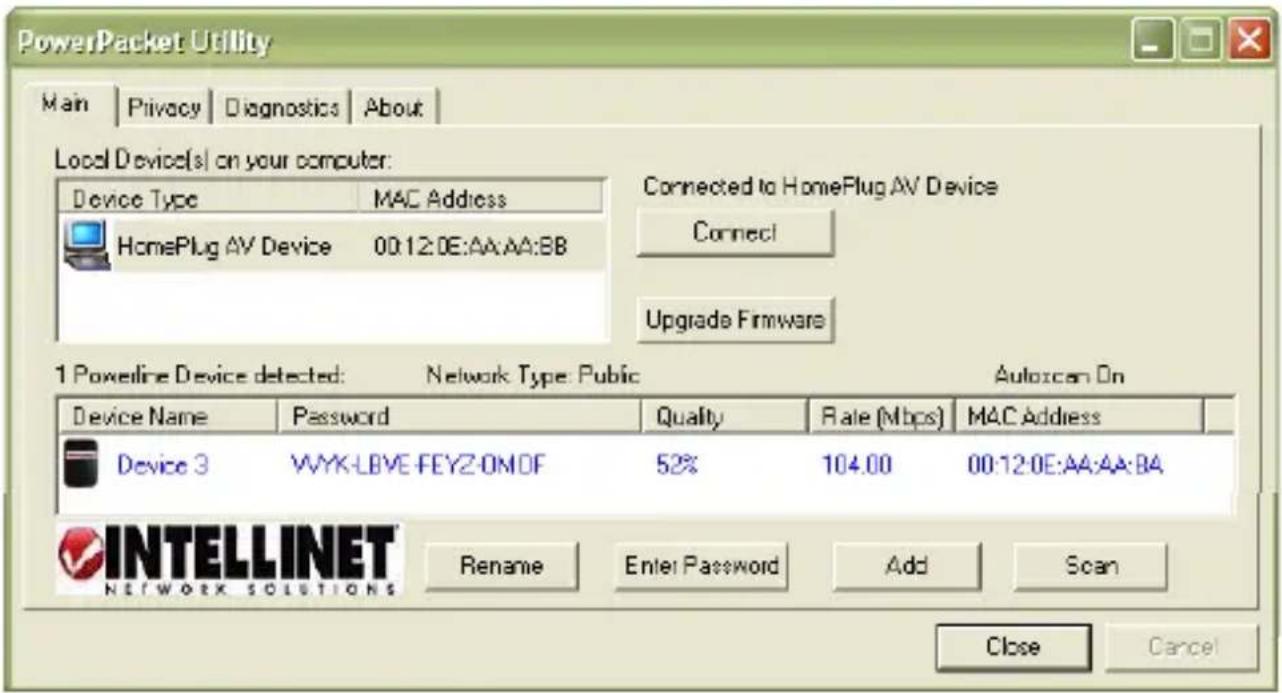

Main-Hauptmenu

Local Device(s) on your computer: Geräte, die lokal mit dem Host-Computer verbunden sind, werden hier aufgelistet. In den meisten Fälle wird nur ein Gerät dargestellt.

Connect: Sind mehrere Geräte verbunden, klichen Sie eines an, um es auszuwahlen und zu markieren, dann klichen Sie auf "Connect."

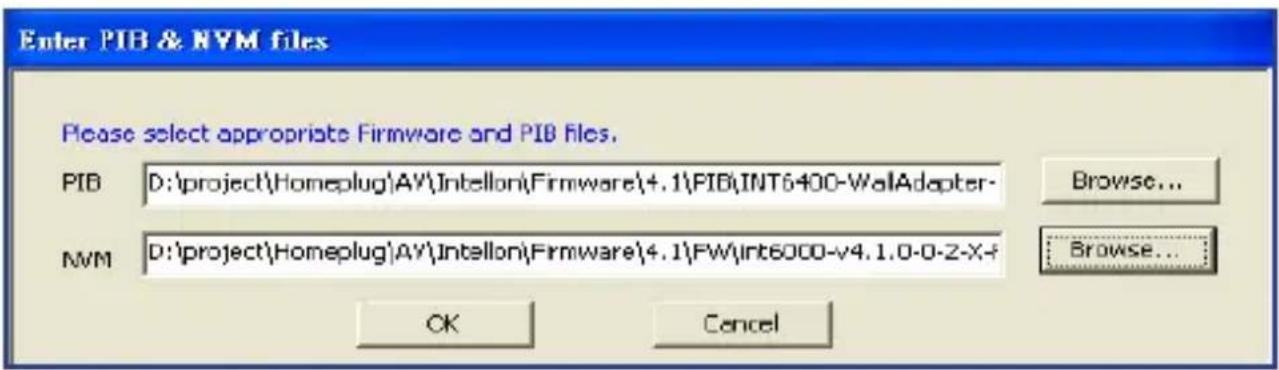

Upgrade Firmware: Klichen Sie auf eine der zwei Dateien (PIB und NVM), dieactualisiert werden muss (siehe untere Abb.). HINWEIS:fahren Sie nur fort, wenn Sie wissen,

dasseneue Version fur eine der beiden Dateien vorliegt,oder wenn dies von einem INTELLINET-Tech-Support-Mitarbeiter empfohlen wurde.

Device Detected / Network Type / Autoscan: Die Anzahl oder der Status dieser drei Informationen wird hier aufgelistet: die Anzahl aller HomePlug-AV- Geräte, ob sie sich in öffentlichen oder privatem Netzwerk befinden und ob Autoscan aktiviert oder deaktiviert ist.

Device Name: Geräte werden in dieser Spalte mit ihrem Standardnamen angezeigt, mit einem Klick auf "Rename" können sie aber umbenennen. Ein farbiges Symbol befindem Namen zeigt an, ob es sich um HomePlug 1.0 oder „Turbo“-Geräte handelt.

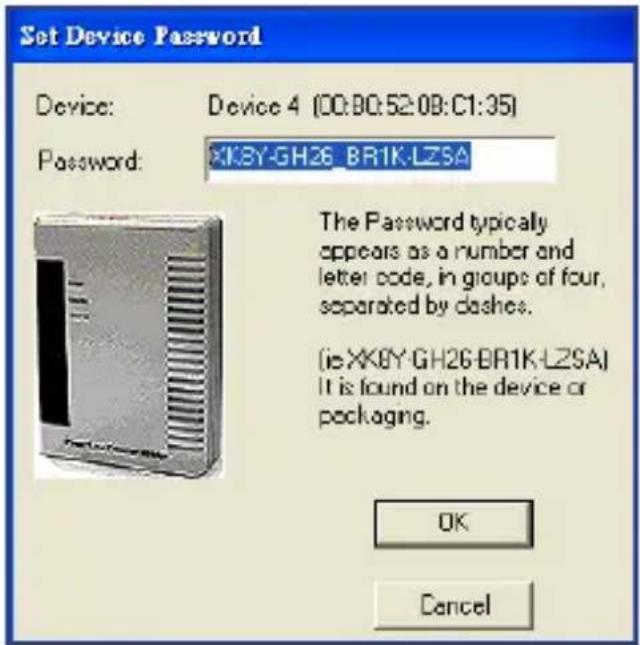

Password: Standardmäßig ist diese Spalte leer; klichen Sie, nach der Markierung eines Geräts im Hauptmenu, auf „Enter Password" womit Sie den Zugang zu einem privaten Netzwerk mit einem Password schützen können. Ein Fenster öffnet sich, der Name des Geräts erscheint über dem "Password"-Textfeld. Geben Sie das Password ein, das sich auf einem Etikett auf der Rückseite des Adapters befindet, dann klichen Sie "OK."

HINWEIS: Die Passwortabfrage unschreiben nicht zwischen Groß- und Kleinschreibung, aber Sie müssen die

Bindestriche zwischen den vierstelligen Zahlen mit eingeben. Eine Bestätigung wird eingeblendet, wenn das Password korrekt eingegeben wurde. Wenn

kein Gerät im Netzwerk gefunden wurde, erscheint ein Hinweis sowie Lösungsvorschläge.

Quality: Zeigt die Verbindungsqualität zwischen zwei Geräten an.

Rate: Zeigt die aktuelle Übertragungsrate des ausgewählten Gerätes an.

MAC Address: Zeigt die MAC-Adresse des Gerätes.

Add: Erweitert das vorhandene Netzwerk um ein Remote-Gerät. Fülten Sie im entsprechenden Menu die Felder "Device Name" [Gerätname] und "Password" aus, dann klichen Sie auf "OK." Eine Bestätigungschnitt erscheint, wenn die Eingaben korrekt waren. Wenn ein Gerät im Netzwerk nicht gefunden wurde, erscheint ein Hinweis, sowie Lösungsvorschläge.

Scan: Sucht nach Geräten, die mit dem Netzwerk verbunden sind. Standardmäßigucht die Software automatisch im Abstand

von wichtigen Sekunden und aktualisiert die Geräteliste.

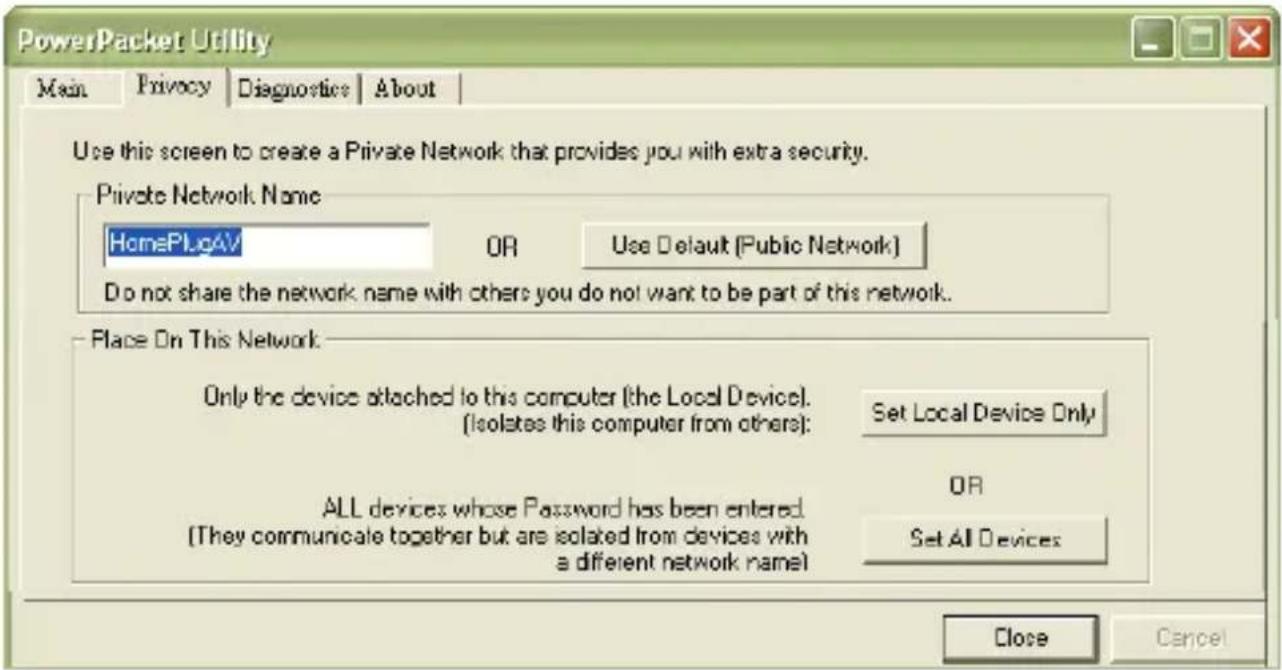

Privacy - Privatsphäre

In diesen Menu können Sie die Sicherheitseinstellungen für das Netzwerk vornehmen und die Geräte auswahlen, die im Netzwerk enthalten sein sollen.

Private Network Name: Alle PowerLine-HD-Geräte werden zu einem logischen Netzwerk zusammenfasst (Netzwerkname): Dieses lautet standardmäßig "HomePlugAV" und wird im Textfeld angezeigt, wenn Sie auf "Use Default (Public Network)" klichen. Alternativ können Sie zu einem privaten Netzwerk wechseln, indem Sie den Netzwerknamen (das Netzwerkpassword) der Geräteändern. Sie können auf das Standard-PowerLine HD Netzwerk (öffentlich) zurücksetzen, indem Sie "HomePlugAV" als Netzwerknamen verwenden.

Set Local Device Only: Klichen Sie, um den Netzwerknamen (das Netzwerkpassword) der

lokalen Geräte zuändern. Wird ein neuen Netzwerkpassword eingebehen, werden alle Geräte, die zuvor im Hauptmenü aufgelistet wurden, nicht in das neue Netzwerk übernommen, was verhindert, dass die Geräte aus dem „neuen“ Netzwerk mit dem „alten“ NetzwerkCOMMUNIZIEREN. Geräte, die mit demselben Netzwerknamen eingerichtet wurden, erschinen in der Liste, nachdem diese Option ausgewählt wurde. Set All Devices: Klichen Sie hier, um das logische Netzwerk für alle Geräte zuändern, die im Hauptmenü erschinen und deren Password für das logische Netzwerk eingebehen wurde. Anschließend erscheint ein Dialogfenster, das die erfolgreiche Übernahme anziegt. Für Geräte, deren Password nicht eingebehen wurde, wird dieser Vorgang nicht Funktionieren und eine Fehlermeldung wird eingeblendet.

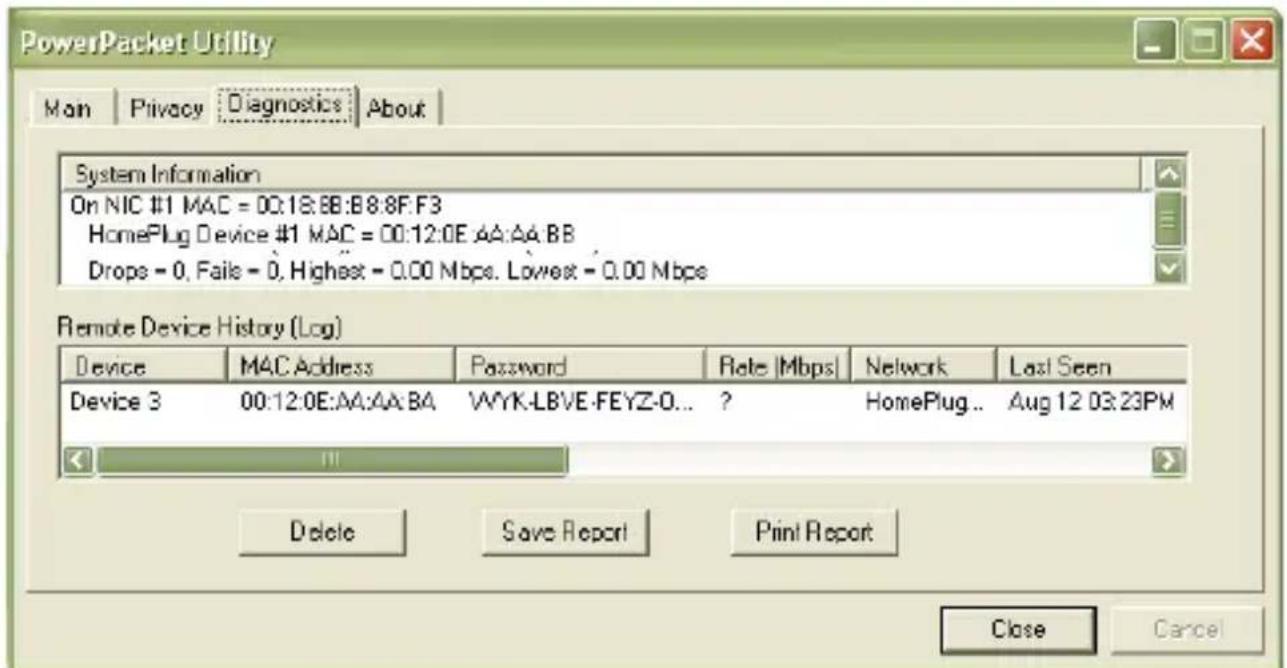

Diagnostics - Diagnose

Hierfinden Sie detailierte Informationen über lokale und Remote-Geräte.

System Information: Dieses Fenster zeigt Gerätenamen, Benutzernamen, Firmware-Versionen, Übertragung von Datenpaketen und andere nützliche Informationen zur Identifizierung von Geräten.

Remote Device History (Log): Dieses Fenster zeigt den Funktionsvorlauf aller Remotegräte. Die Übertragungsrate von aktiven Geräten wird in der "Rate"-Spalte angezeigt, bei inaktiven oder nicht mehr im Netzwerk aktiven wird ein Fragezeichen dargestellt (?) und wenn diese zuletzt aktiv werden.

Delete / Save Report / Print Report: Diagnosedaten können gelöscht, ausgedruckt oder in einer Textdatei gespeichert werden.

About - Informationen

Hierfinden Sie Informationen zur Softwareversion sowie die Möglichkeit zur Auswahl/ Aktivierung des Autoscan-Features.

Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass these Product nicht mit dem Hausmull entsorgt werden damit. In Übereinstimmung mit der Richtlinie 2002/96/EG des Europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf these Elektrogerät nicht im normalen Hausmull oder dem Gelben Sack entsorgt werden. Wenn Sie these Product entsorgen möchten, bringen Sie esitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt ihrer Gemeinde.
