BEDIENUNGSANLEITUNG 4711140876146 ASROCK

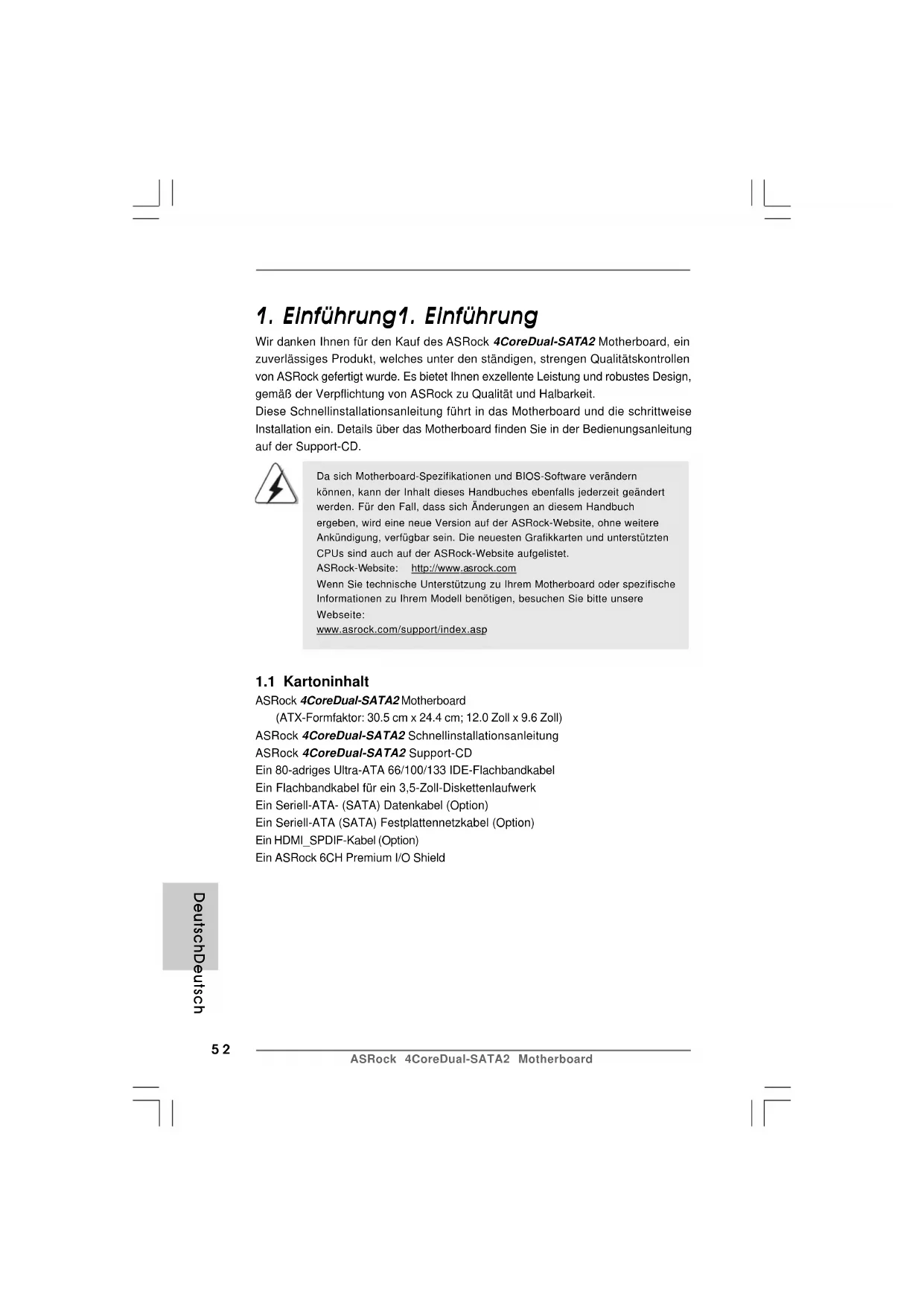

1. Einführung1. Einführung

1. Einführung1. Einführung

Wir danken Ihnen für den Kauf des ASRock 4CoreDual-SATA2 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen

von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.

Diese Schnellinstallationsanleitung führt in das Motherboard und die schrittweise

Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung

auf der Support-CD. Da sich Motherboard-Spezifikationen und BIOS-Software verändernkönnen, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändertwerden. Für den Fall, dass sich Änderungen an diesem Handbuchergeben, wird eine neue Version auf der ASRock-Website, ohne weitereAnkündigung, verfügbar sein. Die neuesten Grafikkarten und unterstütztenCPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifischeInformationen zu Ihrem Modell benötigen, besuchen Sie bitte unsereWebseite:www.asrock.com/support/index.asp 1.1 Kartoninhalt

ASRock 4CoreDual-SATA2 Motherboard

Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk

SpezifikationenSpezifikationen

SpezifikationenSpezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

CPU - LGA 775 für Intel

D unterstützt Quad Core

Kentsfield Prozessoren (siehe VORSICHT 1)

- FSB 1066/800/533 MHz

- Unterstützt Hyper-Threading-Technologie

- Unterstützt Untied-Übertaktungstechnologie

- Unterstützt EM64T-CPU Chipsatz - Northbridge: VIA

VT8237S Speicher - Unterstützung von Dual-Kanal-DDR/DDR2-Speichertechnologie

- 2 x Steckplätze für DDR2

- Unterstützt DDR2 667/533

- 2 x Steckplätze für DDR

- Unterstützt DDR400/333/266

- Max. 2GB Hybrid Booster - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 5)

- ASRock U-COP (siehe VORSICHT 6)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

Erweiterungs- - 1 x PCI Express Grafik-Steckplätze (siehe VORSICHT 7)

steckplätze - 1x AGP 8X-Steckplätze (siehe VORSICHT 8)

- 4 x PCI-Steckplätze

Audio - 5.1 CH Windows

- Speed: 10/100 Ethernet

- Unterstützt Wake-On-LAN E/A-Anschlüsse ASRock 6CH Premium I/O

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Serieller port: COM 1

- 1 x Paralleler port: Unterstützung für ECP / EPP

- Audiobuchse: Lautsprecher hinten / Mitte/Bass / Audioeingang

/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 9)

Anschlüsse - 2 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s

Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1

und JBOD) und “Hot-Plug”-Funktionen (siehe VORSICHT 10)

- 2 x ATA133 IDE-Anschlüsse (Unterstützt bis 4 IDE-Geräte)

- 1 x FDD-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Game-Anschluss

- 1 x HDMI_SPDIF-Anschluss

- CPU/Gehäuse-Lüfteranschluss

- 20-pin ATX-Netz-Header

- 4-pin anschluss für 12V-ATX-Netzteil

- Interne Audio-Anschlüsse

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4

zusätzlicher USB 2.0-Anschlüsse) (siehe VORSICHT 11)

- AMI legal BIOS mit Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU-Lüfter

- Drehzahlmessung für Gehäuselüfter

- CPU-Lüftergeräuschdämpfung

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

2000 / XP / XP 64-Bit /

Zertifizierungen - FCC, CE, WHQL5555

1. Wenn Sie eine Quad Core-CPU in diesem Motherboard einsetzen,

kann die FSB-Frequenz eventuell um 5 % reduziert werden.

2. Die Einstellung der “Hyper-Threading Technology”, finden Sie auf

Seite 37 des auf der Support-CD enthaltenen Benutzerhandbuches

3. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 76 finden Sie

detaillierte Informationen.

4. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 61 zwecks richtiger

Installation gelesen haben.

5. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird

Overclocking nicht empfohlen. Frequenzen, die über den für den

jeweiligen Prozessor vorgesehenen liegen, können das System

instabil werden lassen oder die CPU beschädigen.

6. Wird eine Überhitzung der CPU registriert, führt das System einen

automatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert,

und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein.

Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas

Wärmeleitpaste zwischen CPU und Kühlkörper zu sprühen.

7. Informationen über kompatible PCI Express VGA-Karten finden Sie in

der “Liste unterstützter PCI Express VGA-Karten” auf den Seiten 9. (Nur

Englisch) Die richtige Installation der PCI Express-Grafikkarte ist in der

Installationsanleitung auf Seite 63 angegeben.

8. Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses

Motherboards! Permanente Beschädigung könnte die Folge sein!

9. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und

Mono-Modi. Der Audioausgang dieses Motherboards unterstützt 2-

Kanal-, 4-Kanal- und 6-Kanal-Modi. Stellen Sie die richtige

Verbindung anhand der Tabelle auf Seite 3 her.

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht

wurden.ASRock 4CoreDual-SATA2 Motherboard

abelle mit minimalen Hardwarevoraussetzungen fürabelle mit minimalen Hardwarevoraussetzungen für

abelle mit minimalen Hardwarevoraussetzungen fürabelle mit minimalen Hardwarevoraussetzungen für

abelle mit minimalen Hardwarevoraussetzungen für

die Betriebssysteme Windowsdie Betriebssysteme Windows

die Betriebssysteme Windowsdie Betriebssysteme Windows

die Betriebssysteme Windows

Dieses Motherboard kann sämtliche Leistungsmerkmale von Windows

TM Premium 2007 unterstützen. Die minimalen

Hardwarevoraussetzungen entnehmen Sie bitte der nachstehenden

512 MB, Single Channel (Basic)

VGA DX9.0 mit WDDM-Treiber

mit 128 Bit-VGA-Speicher (Premium)

mit 64 Bit-VGA-Speicher (Basic)

10. Bevor Sie eine SATA II Festplatte mit dem SATA II Anschluss verbinden,

lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf

Seite 71, um Ihre SATA II Festplatte in den SATA II Modus

umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden.

11. Das Power Management für USB 2.0 arbeitet unter Microsoft

/ XP 64-Bit / XP SP1 oder SP2/2000

SP4 einwandfrei.5757

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der MontageSicherheitshinweise vor der Montage

Sicherheitshinweise vor der Montage Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie dasMotherboard einbauen oder Veränderungen an den Einstellungen vornehmen.1. Trennen Sie das System vom Stromnetz, bevor Sie eine ystemkomponenteberühren, da es sonst zu schweren Schäden am Motherboard oder densonstigen internen, bzw. externen omponenten kommen kann.2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, dasMotherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außeremdaran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objektaus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.3. Halten Sie Komponenten immer an den Rändern und vermeiden SieBerührungen mit den ICs.4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eineantistatische Unterlage, oder zurück in die Tüte, mit der die Komponentegeliefert wurde.5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäusebefestigen, überziehen Sie bitte die Schrauben nicht! Das Motherboard kannsonst beschädigt werden. 2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation2.1 CPU Installation

2.1 CPU Installation

Für die Installation des Intel 775-Pin CPU

führen Sie bitte die folgenden Schritte durch. Bevor Sie die 775-Pin CPU in den Sockel sitzen, prüfen Sie bitte,ob die CPU-Oberfläche sauber ist und keine der Kontakte verbogensind. Setzen Sie die CPU nicht mit Gewalt in den Sockel, dies kanndie CPU schwer beschädigen.775-Pin Sockel Übersicht(Ladeplatte)(Kontaktreihe)(Sockel) DeutschDeutsch

Schritt 1. Öffnen Sie den Sockel:

Schritt 1-1. Öffnen Sie den Hebel, indem

Sie ihn nach unten drücken und

Schritt 1-2. Drehen Sie den Ladehebel, bis

er in geöffneter Position steht,

Schritt 1-3. Drehen Sie die Ladeplatte, bis

sie in geöffneter Position steht,

Schritt 2. 775-Pin CPU einstecken:

Schritt 2-1. Halten Sie die CPU an den mit

gekennzeichneten Seiten.

Schritt 2-2. Halten Sie das Teil mit dem IHS

(Integrated Heat Sink –

integrierter Kühlkörper) nach

oben. Suchen Sie Pin 1 und die

Orientierungseinkerbungen.

Um die CPU ordnungsgemäß einsetzen zu können, richten Sie die

zwei Orientierungskerben der CPU mit den beiden Markierungen des

Schritt 2-3. Drücken Sie die CPU vorsichtig

in vertikaler Richtung in den

Sockel. Schwarze Linie 775-Pin CPU

Ausrichtungsmarkierung

Orientierungskerbe Schwarze Linie Orientierungskerbe

Ausrichtungsmarkierung5959

ASRock 4CoreDual-SATA2 Motherboard

Schritt 2-4. Prüfen Sie, dass die CPU

ordnungsgemäß im Sockel sitzt

und die Orientierungskerben

entsprechenden Auskerbungen

Schritt 3. PnP-Kappe entfernen (Pick and Place-Kappe):

Halten Sie den Rand der Ladeplatte mit

Zeigefinger und Daumen Ihrer linken Hand,

halten Sie die PnP-Kappe mit dem Daumen

der rechten Hand und ziehen Sie die Kappe

vom Sockel während Sie auf die Mitte der

Kappe drücken, um ein Entfernen zu

1. Verwenden Sie beim Entfernen die Kappenlasche und vermeiden

Sie ein Abreißen der PnP-Kappe.

2. Diese Kappe muss angebracht werden, falls Sie das Motherboard

zur Reparatur bringen.

Schritt 4. Sockel schließen:

Schritt 4-1. Drehen Sie die Ladeplatte auf

den Kühlkörper (IHS).

Schritt 4-2. Drücken Sie leicht auf die

Ladeplatte und schließen Sie

Schritt 4-3. Sichern Sie Ladehebel und

Ladeplatte mithilfe des

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Installation des CPU-Lüfters und KühlkörpersInstallation des CPU-Lüfters und Kühlkörpers

Installation des CPU-Lüfters und Kühlkörpers

Für Installationshinweise, siehe Betriebsanleitung Ihres CPU-Lüfters und

Unten stehend ein Beispiel zur Installation eines Kühlkörpers für den 775-Pin CPU.

Schritt 1. Geben Sie Wärmeleitmaterial auf die Mitte

des IHS, auf die Sockeloberfläche.

Schritt 2. Setzen Sie den Kühlkörper auf den Sockel.

Prüfen Sie, dass die Lüfterkabel auf der

Seite am nächsten zum CPU-Lüfter-

Anschluss des Motherboards verlaufen

(CPU_FAN1, siehe Seite 2, Nr. 5).

Schritt 3. Richten Sie Verbindungselemente und

Löcher im Motherboard aus.

Schritt 4. Drehen Sie die Verbindungselemente im

Uhrzeigersinn und drücken Sie mit dem

Daumen auf die Kappen der Elemente zum

Feststellen. Wiederholen Sie dies mit den

anderen Verbindungselementen.

Wenn Sie die Verbindungselemente nur drücken, ohne sie im

Uhrzeigersinn zu drehen, wird der Kühlkörper nicht ordnungsgemäß

am Motherboard befestigt.

Schritt 5. Schließen Sie den Lüfter an den CPU-

Lüfteranschluss des Motherboards.

Schritt 6. Befestigen Sie überschüssiges Kabel mit

Band, um eine Störung des Lüfters oder

Kontakt mit anderen Teilen zu vermeiden. (Tragen Sie Wärmeleitmaterial auf. )(Lüfterkabel auf der Seite am nächstenzum Anschluss des Motherboards)(Schlitze der Verbindungselementenach außen)(Nach unten drücken (4 Stellen))6161

ASRock 4CoreDual-SATA2 Motherboard

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)2.3 Installation der Speichermodule (DIMM)

2.3 Installation der Speichermodule (DIMM)

Das 4CoreDual-SATA2 Motherboard bietet zwei 184-polige DDR (Double Data

Rate) DIMM Steckplätze, zwei 240-polige DDR2 DIMM Steckplätze und unterstützt

Doppelkanal-Speichertechnologie. Für die Doppelkanalkonfiguration müssen Sie

immer identische (selbe Marke, selbe Frequenz, selbe Größe und selber Chiptyp)

DDR/DDR2 DIMM Paare in den Steckplätzen derselben Farbe installieren. Mit

anderen Worten, Sie müssen ein identisches Paar DDR2 DIMMs in Doppelkanal A

(DDRII_1 und DDRII_2; gelbe Steckplätze; siehe S. 2 Nr. 6) oder ein identisches Paar

DDR DIMMs in Doppelkanal B (DDR1 und DDR2; blaue Steckplätze; siehe S. 2 Nr. 7)

installieren, damit die Doppelkanal-Speichertechnologie aktiviert werden kann. Bitte

verwenden Sie hierzu auch die nachstehende Doppelkanal-

Speicherkonfigurationstabelle.

Dual-Kanal-Speicherkonfigurationen

DDRII_1 DDR1 DDRII_2 DDR2

(gelbe) (blaue) (gelbe) (blaue)

(1) Bestückt - Bestückt -

(2) - Bestückt - Bestückt

1. Es ist nicht zulässig, DDR in einen DDR2 Steckplatz oder DDR2 in einen

DDR Steckplatz zu installieren; andernfalls könnten Motherboard und

DIMMs beschädigt werden.

2. DDR- und DDR2-RAM dürfen nicht gleichzeitig in diesem Motherboard

installiert werden; andernfalls kann es zu Schäden an Motherboard und

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-ModulsEinsetzen eines DIMM-Moduls

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder

Systemkomponenten hinzufügen oder entfernen.

Schritt 1: Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit

der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die

Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch

herum in die Steckplätze zu zwingen, führt dies zu dauerhaften

Schäden am Mainboard und am DIMM-Modul.

Schritt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die

Halteklammern an beiden Enden des Moduls einschnappen und das

DIMM-Modul fest an Ort und Stelle sitzt.6363

weiterungssteckplätze: (PCI-, Aweiterungssteckplätze: (PCI-, A

weiterungssteckplätze: (PCI-, Aweiterungssteckplätze: (PCI-, A

weiterungssteckplätze: (PCI-, A GPGP GPGP GP

-, und PCI-, und PCI

-, und PCI-, und PCI

-, und PCI Express Grafik-Slots): Express Grafik-Slots):

Express Grafik-Slots): Express Grafik-Slots):

Es stehen 4 PCI-, 1 AGP-, und 1 PCI Express Grafik-Slot auf dem

4CoreDual-SATA2 Motherboard zur Verfügung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem

32bit PCI-Interface genutzt.

AGP-Slot: Der AGP-Steckplatz dient zur Installation einer Grafikkarte. Der

ASRock AGP-Steckplatz hat speziell entwickelte Klammern, die die

eingefügte Grafikkarte sicher festhalten. AGP Steckplatz ist für den

Anschluss von AGP-Erweiterungskarten.

Stecken Sie KEINE 3,3V AGP-Karte in den AGP-Steckplatz dieses

Motherboards! Permanente Beschädigung könnte die Folge sein

Erkundigen Sie sich beim Verkäufer der Grafikkarte nach den

Spannungsdaten für Ihre Grafikkarte.

PCI Express Grafik-Slot:

PCI Express Grafik Steckplatz ist für den Anschluss von PCI Express-Erweiterungskarten. Für weitere Informationen bezüglich

kompatibler PCI Express VGA-Karten, siehe „Liste unterstützter PCI Express VGA-Karten für PCI Express Grafik Steckplatz” auf Seite 9.

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer ErweiterungskarteEinbau einer Erweiterungskarte

Einbau einer Erweiterungskarte

Schritt 1: Bevor Sie die Erweiterungskarte installieren, vergewissern Sie sich,

dass das Netzteil ausgeschaltet und das Netzkabel abgezogen ist.

Bitte lesen Sie die Dokumentation zur Erweiterungskarte und nehmen

Sie nötige Hardware-Einstellungen für die Karte vor, ehe Sie mit der

Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem

Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die

Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne

Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper2.6 Einstellung der Jumper

2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Gebrückt”

sind, bzw. es befindet sich eine Jumper-

Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

PS2_USB_PWR1 Überbrücken Sie Pin2, Pin3, um (siehe S.2 - Nr. 1) +5VSB (Standby) zu setzen und die PS/2 oder USB-

Weckfunktionen zu aktivieren.

Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A

oder mehr leisten können.

CMOS löschen (CLRCMOS1, 2-Pin jumper)(siehe S.2 - Nr. 19) Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Passwort, Datum, Zeit und die verschiedenen

BIOS-Parameter. Um die Systemparameter zu löschen und auf die

Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab

und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pins an CLRCMOS1 für 5 Sekunden kurzzuschließen.

2.5 “Surround Display”

Dank ASRock patentierter PCI Express Grafik Technologie bietet dieses

Motherboard Surround Display Aufrüstung. Mit interner AGP VGA oder PCI Express VGA-Erweiterungskarte können Sie Surround Display genießen. Für

detaillierte Informationen, siehe folgendes Dokument auf beiliegender Support-CD:

..\ Surround Display Information6565

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

Floppy-Laufwerk (33-Pin FLOPPY1)(siehe S.2, Nr. 21) die rotgestreifte Seite auf Stift 1

Seriell-ATAII-Anschlüsse Diese beiden Serial ATAII- (SATA1: siehe S.2, Nr. 12) (SATAII-)Verbínder(SATA2: siehe S.2, Nr. 11) unterstützten SATA-Datenkabel für interne

Massenspeichergeräte. Die

aktuelle SATAII-Schnittstelle

Datenübertragungsrate bis

Serial ATA- (SATA-) Sie können beide Enden des

Datenkabel SATA-Datenkabels entweder (Option) mit der SATA / SATAII- Festplatte oder

dem SATAII-Anschluss am

Mainboard verbinden.

Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-

Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau) Sekundärer IDE-Anschluss (schwarz) (39-pin IDE1, siehe S.2, Nr. 9) (39-pin IDE2, siehe S.2, Nr. 10) Blauer Anschluss Schwarzer Anschluss

zum Motherboard zur Festplatte

80-adriges ATA 66/100/133-Kabel

Hinweis: Wenn Sie auf diesem Motherboard nur ein IDE-Gerät einsetzen, richten Sie

das IDE-Gerät als “Master” ein. Details entnehmen Sie bitte den Anweisungen

Ihres IDE-Gerätehändlers. Zur Optimierung der Kompatibilität und Leistung

verbinden Sie die Festplatte mit dem primären IDE-Anschluss (IDE1, blau)

und das CD-ROM mit dem sekundären IDE-Anschluss (IDE2, schwarz).

Serial ATA- (SATA-) Verbinden Sie bitte das

Stromversorgungskabel schwarze Ende des SATA-

(Option) Stromversorgungskabels mit

dem Stromanschluss jedes

Laufwerks. Verbinden Sie

dann das weiße Ende des

SATA-tromversorgungskabels

mit dem Stromanschluss des

USB 2.0-Header Zusätzlich zu den vier

(9-pol. USB67) üblichen USB 2.0-Ports an den

(siehe S.2 - Nr. 20) I/O-Anschlüssen befinden sich

zwei USB 2.0-Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB 2.0-Ports unterstützt.

(siehe S.2 - Nr. 18)

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1) optionales, drahtloses Sende-

(siehe S.2 - Nr. 27) und Empfangs-Infrarotmodul.

SATA-HDD-Stromanschluss

Interne Audio-Anschlüsse Diese ermöglichen Ihnen

(4-Pin CD1) Stereo-Signalquellen, wie z. B.

(CD1: siehe S.2 - Nr. 28) CD-ROM, DVD-ROM, TV-Tuner

oder MPEG-Karten mit Ihrem

System zu verbinden.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorderseite

(9-Pin HD_AUDIO1) Ihres Gehäuses, ermöglicht

(siehe S.2 - Nr. 24) Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

ASRock 4CoreDual-SATA2 Motherboard

System Panel Anschluss Dieser Anschluss ist für die

(9-Pin PANEL1) verschiedenen Funktionen der

(siehe S.2 - Nr. 13) Gehäusefront.

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1) Gehäuselautsprecher an

(siehe S.2, Nr. 14) diesen Header an.

Gehäuselüfteranschluss Verbinden Sie das

(3-pin CHA_FAN1) Gehäuselüfterkabel mit diesem

(siehe S.2 - Nr. 15) Anschluss und passen Sie den

1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss

gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste

angeschlossen werden.

E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu

Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration.

Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf

F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der

Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen.

/ XP / XP 64-Bit Betriebssystem:

Klicken Sie auf “Audio-E/A”, wählen Sie die “Anschlusseinstellungen”

, wählen Sie “Erkennung der Frontleistenbuchse

deaktivieren” und speichern Sie die Änderung durch Klicken auf “OK”.

64-Bit Betriebssystem:

Die Rechtoberseite „Dateiordner“ Ikone anklicken , „Schalttafel

Buchse Entdeckung sperren“ wählen und die Änderung speichern,

indem Sie „OKAY“ klicken.ASRock 4CoreDual-SATA2 Motherboard

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1) Lüfterkabel mit diesem

(siehe S.2 - Nr. 5) Anschluss und passen Sie den

Game-Anschluss Verbinden Sie ein Game-Kabel

(15-pin GAME1) mit diesem Anschluss, wenn

(siehe S.2 - Nr. 22) der Game-Anschlusshalter

ATX-Netz-Header Verbinden Sie die ATX-

(20-pin ATXPWR1) Stromversorgung mit diesem

(siehe S.2 - Nr. 29) Header.

Anschluss für Beachten Sie bitte, dass Sie eine

12V-ATX-Netzteil Stromversorgung mit ATX 12-

(4-pin ATX12V1) Volt-Stecker mit diesem

(siehe S.2 - Nr. 2) Anschluss verbinden müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan)

bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen

werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen

CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen

möchten, verbinden Sie ihn bitte mit

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ASRock 4CoreDual-SATA2 Motherboard

C B A HDMI_SPDIF-Kabel Bitte verbinden Sie das

(Option) schwarze Ende (A) des

HDMI_SPDIF-Kabels mit dem

HDMI_SPDIF-Anschluss am

Motherboard. Schließen Sie

dann das weiße Ende (B oder

C) des HDMI_SPDIF-Kabels an

den HDMI_SPDIF-Anschluss der

A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig)

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(HDMI_SPDIF1, dreipolig) stellt einen SPDIF-

(siehe S.2 - Nr. 23) Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Schließen Sie das weiße Ende des HDMI_SPDIF-Kabels keinesfalls an

den falschen Anschluss der HDMI-VGA-Karte oder gar an eine andere

VGA-Karte an. Dadurch können Motherboard und VGA-Karte schwer

beschädigt werden. In der Abbildung sehen Sie ein Beispiel für einen

falschen Anschluss: Hier wird versucht, das HDMI_SPDIF-Kabel mit dem

Lüfteranschluss der PCI Express-VGA-Karte zu verbinden. Schauen Sie in die

Dokumentation Ihrer VGA-Karte und informieren Sie sich schon im Vorfeld über die

richtige Nutzung der Anschlüsse.

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

HDMI_SPDIF-Anschluss – InstallationshinweiseHDMI_SPDIF-Anschluss – Installationshinweise

HDMI_SPDIF-Anschluss – Installationshinweise

HDMI (Hochauflösende Multimedia-Schnittstelle) ist eine komplett digitale Audio/

Video-Spezifikation, die eine Schnittstelle zwischen sämtlichen kompatiblen

Digitalaudio-/Videoquellen zur Verfügung stellt. Beispiele für solche Digitalgeräte

sind Digitalempfänger, DVD-Player, A/V-Receiver sowie kompatible Audiosysteme

und Videoanzeigegeräte zum digitalen Fernsehen (DTV). Ein komplettes HDMI-

System benötigt eine HDMI-VGA-Karte und ein HDMI-kompatibles Motherboard mit

verbundenem HDMI_SPDIF-Anschluss. Ihr Motherboard ist mit einem HDMI_SPDIF-

Anschluss ausgestattet, der einen SPDIF-Audioausgang für eine HDMI-VGA-Karte

zur Verfügung stellt und den Anschluss von HDMI-Digitalgeräten wie

Fernsehgeräten/Projektoren/LCD-Geräten an das System ermöglicht. Um die HDMI-

Funktionen Ihres Motherboards nutzen zu können, führen Sie bitte die

nachstehenden Schritte aus.

Achten Sie darauf, dass das HDMI_SPDIF-Kabel richtig an Motherboard und HDMI-

VGA-Karte angeschlossen wird; beachten Sie die jeweilige Pinbelegung. Hinweise zur

Pinbelegung des HDMI_SPDIF-Anschlusses sowie der Stecker am HDMI_SPDIF-Kabel

finden Sie auf Seite 69. Die Pinbelegung des HDMI_SPDIF-Anschlusses finden Sie in

der Dokumentation Ihrer HDMI-VGA-Karte. Anschlussfehler können Motherboard und

HDMI-VGA-Karte irreparabel beschädigen.

Schritt 1: Installieren Sie die HDMI-VGA-Karte im PCI Express-Steckplatz Ihres

Motherboards. Hinweise zur Installation der HDMI-VGA-Karte finden Sie

in der Installationsanleitung auf Seite 63.

Schritt 2: Verbinden Sie das schwarze Ende (A) des HDMI_SPDIF-

Kabels mit dem HDMI_SPDIF-Anschluss (HDMI_SPDIF1, gelb,

siehe Seite 2, Nr. 23) am Motherboard.

Schritt 3: Schließen Sie das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an

den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an. Am HDMI_SPDIF-

Kabel befinden sich zwei weiße Enden (zwei- und dreipolig). Bitte

wählen Sie das zum HDMI_SPDIF-Anschluss Ihrer VGA-Karte passende

Schritt 4: Schließen Sie den HDMI-Ausgang an ein HDMI-Gerät an; z. B.

an ein HDTV-Gerät. Hinweise zum richtigen Anschluss finden

Sie in der Dokumentation des HDMI-Gerätes und der VGA-Karte.

Schritt 5: Installieren Sie die HDMI-VGA-Kartentreiber in Ihrem System.

Anleitung zur SAAnleitung zur SA Anleitung zur SAAnleitung zur SA Anleitung zur SA TT TT T AII FAII F AII FAII F AII F

estplatteneinrichtungestplatteneinrichtung

estplatteneinrichtungestplatteneinrichtung

estplatteneinrichtung

Bevor Sie eine SATAII Festplatte in Ihrem Computer installieren, lesen Sie bitte die

folgende Anleitung zur SATAII Festplatteneinrichtung aufmerksam durch. Einige

Standardeinstellungen von SATAII Festplatten sind möglicherweise nicht in den

SATAII Modus geschaltet und arbeiten daher nicht mit optimaler Leistung. Um die

SATAII Funktionalität zu aktivieren, führen Sie bitte die nachstehenden Schritte für

Festplatten unterschiedlicher Hersteller aus und stellen Ihre SATAII Festplatte

schon vorher auf den SATAII Modus um; andernfalls kann es vorkommen, dass

Ihre SATAII Festplatte nicht im SATA II-Modus arbeitet.

Die Beispiele oben dienen lediglich Ihrer Referenz. Die

Steckbrückeneinstellungen können bei unterschiedlichen SATA II Festplatten

verschiedener Hersteller abweichen. Aktualisierungen und ergänzende

Informationen finden Sie auf der Internetseite des Herstellers.

Falls die Pins 5 und 6 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert.

Wenn Sie andererseits SATAII mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die

Steckbrücke (Jumper) von den Pins 5 und 6 ab.

SAMSUNG Falls die Pins 3 und 4 verbunden werden, wird SATA mit 1,5 Gb/s aktiviert.

Wenn Sie andererseits SATAII mit 3,0 Gb/s aktivieren möchten, ziehen Sie bitte die

Steckbrücke (Jumper) von den Pins 3 und 4 ab.

HITACHI Zum Ändern verschiedener ATA-Funktionen benutzen Sie bitte das Feature Tool –

ein unter DOS ausführbares Dienstprogramm. Auf der Internetseite von HITACHI

finden Sie entsprechende Details:

http://www.hitachigst.com/hdd/support/download.htmASRock 4CoreDual-SATA2 Motherboard

Dieses Motherboard nutzt den VIA

VT8237S Southbridge-Chipsatz, der Serial ATA

(SATA) / Serial ATAII (SATAII)-Festplatten und RAID-Funktionen (RAID 0, RAID 1 und

JBOD) unterstützt. Sie können also SATA / SATAII-Festplatten intern an dieses

Motherboard anschließen. In diesem Abschnitt erfahren Sie, wie Sie die SATA /

SATAII-Festplatten installieren.

SCHRITT 1: Installieren Sie die SATA / SATAII-Festplatten in den

Laufwerkseinschüben des Gehäuses.

SCHRITT 2: Verbinden Sie das SATA-Netzkabel mit der SATA / SATAII-Festplatte.

SCHRITT 3: Schließen Sie ein Ende des SATA-Datenkabels am SATA / SATAII-

Anschluss des Motherboards an.

SCHRITT 4: Schließen Sie das andere Ende des SATA-Datenkabels an die SATA /

SATAII-Festplatte an.

Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F Hot-Plug- und Hot-Swap-FHot-Plug- und Hot-Swap-F Hot-Plug- und Hot-Swap-F

unktion für SAunktion für SA

unktion für SAunktion für SA

unktion für SA TT TT T A / SAA / SA A / SAA / SA A / SA TT TT T AII-AII-

Das Motherboard 4CoreDual-SATA2 unterstützt Hot-Plug-Funktion für SATA /

HINWEIS Was ist die Hot-Plug-Funktion?

Wenn SATA / SATAII-Festplatten NICHT für RAID-Konfiguration

eingestellt sind, werden sie “Hot-Plug” genannt: Ein Einfügen und

Entfernen von SATA / SATAII-Festplatten, während das System in

Betrieb ist und einwandfrei läuft.

Was ist die Hot-Swap-Funktion?

Wenn SATA / SATAII-Festplatten als RAID 1 eingebaut sind, werden

sie “Hot-Swap” genannt: Ein Einfügen und Entfernen von SATA /

SATAII-Festplatten, während das System in Betrieb ist und

Zur Treiberinstallation Sie bitte die Unterstützungs-CD in Ihr optisches Laufwerk

ein. Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch

erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber

gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von

Ihnen installierten Treiber richtig arbeiten.7373

Installation von WindowsInstallation von Windows

Installation von WindowsInstallation von Windows

Installation von Windows

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit / 2000 / XP / XP 64-Bit /

2000 / XP / XP 64-Bit /

64-Bit mit RAID-Funktionen 64-Bit mit RAID-Funktionen

64-Bit mit RAID-Funktionen 64-Bit mit RAID-Funktionen

64-Bit mit RAID-Funktionen

Möchten Sie das Windows

64-Bit Betriebssystem auf Ihre SATA / SATAII-

Festplatten mit RAID-Funktionen installieren, dann folgen Sie bitte je nach dem zu

installierenden Betriebssystem den folgenden Schritten.

2.13.1 Installation von Windows2.13.1 Installation von Windows

2000 / XP / XP 64-Bit mit 2000 / XP / XP 64-Bit mit

2000 / XP / XP 64-Bit mit 2000 / XP / XP 64-Bit mit

2000 / XP / XP 64-Bit mit

RAID-Funktionen RAID-Funktionen

RAID-Funktionen RAID-Funktionen

Wenn Sie in Ihrem System ein Windows

Bit Betriebssystem mit RAID-Funktionalität installieren möchten, gehen Sie bitte wie

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

SCHRITT 2: Erstellen Sie eine SATA / SATAII-Treiberdiskette.

A. Legen Sie die ASRock Support-CD in Ihr optisches Laufwerk, um Ihr System

hochzufahren. (Legen Sie zu diesem Zeitpunkt KEINE Diskette in das

Diskettenlaufwerk ein!)

B. Während des Selbsttests zu Beginn des Systemstarts drücken Sie die <F11>-

Taste – ein Fenster zur Auswahl des Boot-Laufwerkes (Startlaufwerk)

erscheint. Bitte wählen Sie das CD-ROM-Laufwerk als Boot-Laufwerk.

C. Die Meldung „Generate Serial ATA driver diskette [Y/N]?“

[Serial ATA-Treiberdiskette erstellen [Y/N]?] bestätigen Sie mit <Y>.

D. Daraufhin werden die Meldungen

Please insert a blank

press any key to start

(Bitte legen Sie eine leere, formatierte Diskette in Laufwerk A:

ein und drücken Sie zum Beginnen eine beliebige Taste.)

Die aktuelle Version des RAID-Treibers unterstützt die Hot Swap-Funktion beim

RAID 1 nicht. Wenn Sie RAID 1 mit Ihren SATA- / SATAII-Festplatten erstellen,

denken Sie bitte daran, Ihre SATA / SATAII-Festplatten nicht während des

Betriebs des Systems anzuschließen oder zu entfernen. Sobald der RAID-

Treiber mit der Hot Swap-Funktion beim RAID 1 fertig gestellt ist, wird er auf

unserer Website zur Verfügung gestellt. Bitte besuchen Sie unsere Website für

das Update des RAID-Treibers in nächster Zeit.

ASRock-Website: http://www.asrock.comASRock 4CoreDual-SATA2 Motherboard

Festplatten installieren und Sie möchten RAID-Funktionen auf SATA / SATAII-

Festplatten verwalten (erstellen, konvertieren, löschen oder neu aufbauen),

stellen Sie die RAID-Konfiguration mit Hilfe des Dokumentenabschnitts über die

Windows RAID-Installationsanleitung im folgenden Pfad auf der Support-CD:

.. \ RAID Installation Guide ein

2. Wenn Sie das „VIA RAID Tool“ unter Windows

benutzen möchten, installieren

Sie die SATA / SATAII-Treiber erneut von der Support-CD, so dass das „VIA RAID Tool“ ebenfalls auf Ihrem System installiert wird.

Bitte legen Sie eine Diskette in das Diskettenlaufwerk ein und drücken Sie

eine beliebige Taste.

E. Das System beginnt mit dem Formatieren der Diskette und kopiert die SATA /

SATAII-Treiber auf die Diskette.

SCHRITT 3: Verwenden Sie das “RAID Installation Guide”, um die RAID-

Konfiguration einzustellen.

Bevor Sie mit der Konfiguration der RAID-Funktion anfangen, sehen Sie bitte in der

Installationsanleitung auf der Support CD für eine richtige Konfiguration nach. Bitte

lesen Sie die BIOS RAID-Installationsanleitung in dem folgenden Pfad auf der

.. \ RAID Installation Guide

SCHRITT 4: Installieren Sie Windows

64-Bit in Ihrem System.

Nach den Schritten 1, 2, 3 können Sie das Betriebssystem Windows

XP 64-Bit auf Ihrem System installieren. Drücken Sie zu

–Setups die Taste F6, um den RAID-Treiber eines

Drittherstellers zu installieren. Legen Sie die SATA / SATAII-Treiberdiskette mit dem

RAID-Treiber ein, wenn Sie dazu aufgefordert werden. Nach dem Lesen der

Diskette wird der Treiber angezeigt. Wählen Sie den zu installierenden Treiber

entsprechend dem Betriebssystem, das Sie gerade installieren.

2.13.2 Installation von Windows2.13.2 Installation von Windows

64-Bit mit 64-Bit mit

64-Bit mit 64-Bit mit

RAID-Funktionen RAID-Funktionen

RAID-Funktionen RAID-Funktionen

Wenn Sie in Ihrem System ein Windows

Betriebssystem mit RAID-Funktionalität installieren möchten, gehen Sie bitte wie

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

SCHRITT 2: Verwenden Sie das “RAID Installation Guide”, um die RAID-

Konfiguration einzustellen.

Bevor Sie mit der Konfiguration der RAID-Funktion anfangen, sehen Sie bitte in der

Installationsanleitung auf der Support CD für eine richtige Konfiguration nach. Bitte

lesen Sie die BIOS RAID-Installationsanleitung in dem folgenden Pfad auf der

.. \ RAID Installation Guide

SCHRITT 3: Installieren Sie Windows

64-Bit optische Disc in das optische

Laufwerk ein, um Ihr System zu starten. Folgen Sie anschließend den

Anweisungen, um das Windows

64-Bit Betriebssystem auf

Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows

installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches

Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links

RAID-Treiber zu installieren. Die VIA

RAID-Treiber befinden

sich in dem folgenden Verzeichnis auf der Support CD:

.. \ I386 \ NT5 (Für Windows

Legen Sie danach noch einmal die Windows

64-Bit optische Disc

in das optische Laufwerk, um die Installation fortzusetzen.

64-Bit auf IDE-Festplatten installieren und

Sie möchten RAID-Funktionen auf SATA / SATAII-Festplatten verwalten

(erstellen, konvertieren, löschen oder neu aufbauen), stellen Sie die RAID-

Konfiguration mit Hilfe des Dokumentenabschnitts über die Windows RAID-

Installationsanleitung im folgenden Pfad auf der Support-CD:

.. \ RAID Installation Guide ein

2. Wenn Sie das „VIA RAID Tool“ unter Windows

benutzen möchten, installieren

Sie die SATA / SATAII-Treiber erneut von der Support-CD, so dass das „VIA RAID Tool“ ebenfalls auf Ihrem System installiert wird.ASRock 4CoreDual-SATA2 Motherboard

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

Entkoppelte ÜbertaktungstechnologieEntkoppelte Übertaktungstechnologie

Entkoppelte Übertaktungstechnologie

Dieses Motherboard unterstützt die „Untied Overclocking“-Technologie, die durch

einen fixierten AGP / PCI / PCIE-Bus einen besseren FSB-Spielraum beim

Übertakten ermöglicht. Im BIOS Setup können Sie die Option „CPU Host-Frequenz“

auf [Auto] einstellen; dadurch wird die tatsächliche CPU Host-Frequenz beim

folgenden Eintrag angezeigt. Der CPU-FSB wird dadurch beim Übertakten

freigegeben, allerdings befindet sich der AGP / PCI / PCIE-Bus in einem fixierten

Modus, so dass der FSB in einer stabileren Übertaktungsumgebung arbeiten kann.

Beziehen Sie sich auf die Warnung vor möglichen Overclocking-Risiken auf Seite

55, bevor Sie die Untied Overclocking-Technologie anwenden.

64-Bit ohne RAID-Funktionalität installieren 64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität installieren 64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität installieren

64-Bit ohne RAID-Funktionalität auf Ihren SATA /

SATAII-Festplatten installieren, gehen Sie bitte wie folgt vor.

SCHRITT 1: Konfigurieren Sie BIOS.

A. Rufen Sie im BIOS-DIENSTPROGRAMM den Bildschirm „Erweitert“ und

„IDE-Konfiguration“ auf.

B. Setzen Sie die Option “SATA Operation Mode” (SATA-Betriebsmodus) auf

SCHRITT 2: Installieren Sie Windows

Nach den Schritten 1 können Sie das Betriebssystem Windows

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten

werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen,

nachdem der POST durchgeführt wurde, müssen Sie das System über die

Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der

Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist

ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs

scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte

Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssystemen: 2000 / XP / XP 64-Bit / Vista

Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und

Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern

können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der

Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch

aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menügesteuert,

d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die

Programme werden dann automatisch installiert.
