BEDIENUNGSANLEITUNG Jolly Dosato LA PAVONI

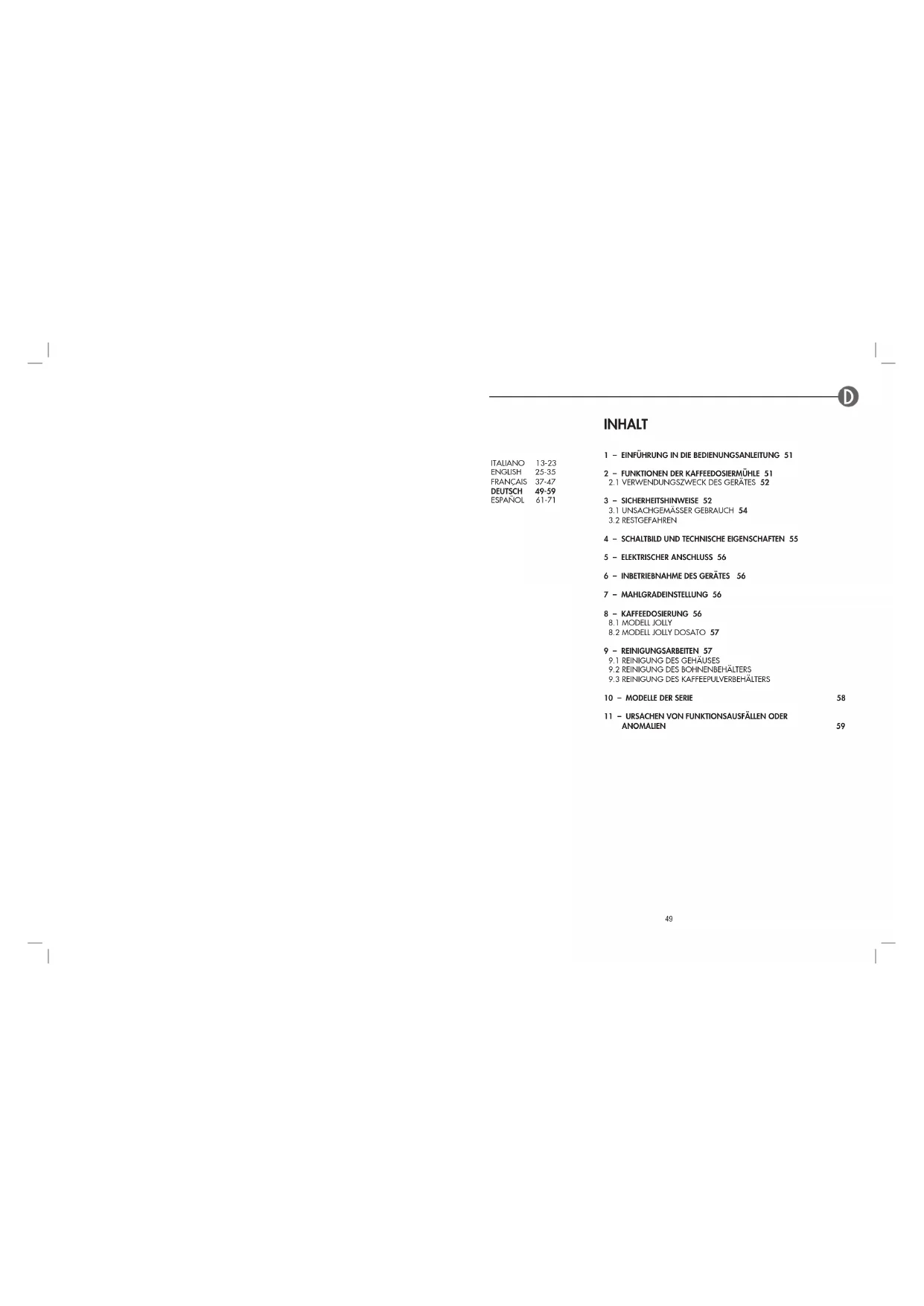

1 – EINFÜHRUNG IN DIE BEDIENUNGSANLEITUNG 51

3 – SICHERHEITSHINWEISE 52

4 – SCHALTBILD UND TECHNISCHE EIGENSCHAFTEN 55

5 – ELEKTRISCHER ANSCHLUSS 56

6 – INBETRIEBNAHME DES GERÄTES 56

7 – MAHLGRADEINSTELLUNG 56 8 – KAFFEEDOSIERUNG 56

9 – REINIGUNGSARBEITEN 57

9.1 REINIGUNG DES GEHÄUSES

1 – EINFÜHRUNG IN DIE BEDIENUNGSANLEITUNG

Die vorliegende Bedienungsanleitung ist ergänzender Bestandteil des Gerätes; sie ist aufmerksam zu lesen und muss immer bereitliegen, damit evtl. darin nachgeschlagen werden kann; sie ist über die gesamte Betriebsdauer des Gerätes aufzuheben. Bei Verlust oder Abnutzung kann eine neue Bedienungsanleitung bei einem autorisierten KUNDENDIENST angefordert werden. Sie finden hierin Informationen, die zum ordnung- sgemäßen Gebrauch der Kaffeedosiermühle sowie zu ihrer Reinigung und Wartung benötigt werden; es werden wichtige Hinweise auf den Ablauf der durchzuführenden Aktionen gegeben, mit besonderer Aufmerksamkeit auf mögliche Restgefahren. Die Anleitung spiegelt die technischen Entwicklun- gen zum Zeitpunkt des Redaktionsschlusses wider; der Hersteller behält sich das Recht vor, alle notwendigen technischen Veränderungen an den eigenen Produkten vorzunehmen und diese Bedienungsanleitungen beizu- legen, ohne sich zu einer Überarbeitung der vorausgehenden Versionen zu verpflichten. LA PAVONI SPA haftet nicht für eventuelle Schäden, die Personen oder Sachen zugefügt werden und auf Folgendes zurückzuführen sind: - mangelhafte Beachtung aller Vorschriften der geltenden Sicherheitsnor- men; - nicht korrekt vorgenommene Installation; - defekte Stromversorgung; - unsachgemäßer oder nicht korrekter Gebrauch der Kaffeedosiermühle; - Gebrauch, der nicht dem in der vorliegenden Bedienungsanleitung beschriebenen Verwendungszweck entspricht; - schwere Wartungsmängel; - nicht zulässige Veränderungen am Gerät oder andere Eingriffe; - Verwendung von nicht originalen oder modellspezifischen Ersatzteilen; - vollkommene oder teilweise Missachtung der Bedienungsanleitungen; - außergewöhnliche Ereignisse.

2 – FUNKTIONEN DER KAFFEEDOSIERMÜHLE

Dieses Gerät wurde für die haushaltsübliche Mahlung von Kaffeebohnenmi- schungen entwickelt, die der Zubereitung von Espressokaffee dienen. Der Benutzer muss die in diesem Handbuch enthaltenen Anweisungen aufmerksam gelesen und gut verstanden haben, damit er das Gerät richtig in Betrieb nimmt.52 53 Deutsch Es ist verboten, die für das Gerät vorgesehenen Schutz- und/oder Siche- rheitsvorrichtungen zu entfernen Ziehen Sie den Netzstecker, wenn sie das Gerät nicht brauchen und bevor Sie es reinigen, ohne dabei am Stromversorgungskabel zu ziehen. Verwenden Sie das Gerät nicht, wenn es nicht ordnungsgemäß funktio- niert oder wenn Stromversorgungskabel oder Stecker beschädigt sind; wir empfehlen in diesem Fall, das Stromkabel auszutauschen oder das Gerät von einem autorisierten KUNDENDIENST kontrollieren zu lassen. Verwenden Sie nur vom Hersteller genehmigte Zubehör- oder Ersatzteile. Schalten Sie das Gerät bei Funktionsausfällen oder mangelhaftem Betrieb ab, vermeiden Sie jede Art von Manipulationen und wenden Sie sich an den autorisierten KUNDENDIENST um die abgenutzten oder beschädigten Teile eventuell gegen originale Ersatzteile auszutauschen. Werden nicht autorisierte Reparaturen am Gerät vorgenommen oder keine Original-Ersatzteile verwendet, verfällt die Garantie und daher behält sich der Hersteller das Recht vor, deren Gültigkeit abzuerkennen. Verwenden Sie das Gerät nicht im Freien. Verwenden Sie das Gerät nicht zu anderen, als den vorgesehenen Zwec- ken. Stellen Sie den Ein-/Ausschalter auf aus und ziehen Sie den Netzstecker, ohne dabei am Stromkabel zu ziehen, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten am Gerät vornehmen. Tauchen Sie das Gerät, das Stromkabel oder andere elektrische Teile nicht ins Wasser um Brände, Stromschläge und Personenschäden zu vermeiden. Verwenden Sie bei einem Brand einen Kohlensäure-Feuerlöscher (CO2). Verwenden Sie kein Wasser oder Dampffeuerlöscher. Deutsch

2.1 – VERWENDUNGSZWECK DES GERÄTES

Mit den Modellen JOLLY können hergestellt werden: - gemahlener Kaffe mit Regulierung des Mahlgrads. Mit den Modellen JOLLY DOSATO können hergestellt werden: - gemahlenen Kaffe mit Regulierung des Mahlgrads - vordosierte Kaffeemenge für eine Tasse Espresso. 3 – SICHERHEITSHINWEISE Der Benutzer muss sich an die geltenden Sicherheitsvorschriften des Landes halten, in dem das Gerät verwendet wird, es mit Vernunft benutzen und die in dieser Anleitung enthaltenen Vorschriftenbeachten. Um die ordnungsgemäße Funktionsweise des Gerätes und eine langfristige Erhaltung seiner Eigenschaften zu garantieren, empfehlen wir, günstige Umweltbedingungen zu gewährleisten (die Raumtemperatur sollte zwischen 5° und 35°C liegen), wobei das Gerät möglichst nicht in Räumen gebrau- cht werden sollte, in denen Wasserstrahlen verwendet werden oder im in Außenumgebungen, die atmosphärischen Einflüssen (Sonne, Regen, etc.) ausgesetzt sind. Prüfen Sie, nachdem Sie die Kaffeedosiermühle von der Verpackung befreit haben, dass sie intakt ist und keine Beschädigungen aufweist. Die Verpackungsteile müssen in den entsprechenden Entsorgungszentren abge- geben und dürfen auf keinen Fall unbewacht Kindern, Tieren oder nicht befugten Personen überlassen werden. Prüfen Sie vor Inbetriebnahme des Geräts, dass die Stromspannung, die auf dem Datenschild am Boden des Gerätes angegeben ist, derjenigen entspricht, die im Land verwendet wird. Stellen Sie das Gerät an einem sicheren Ort, auf festem Untergrund, entfernt von Hitzequellen und außerhalb der Reichweite von Kindern auf. Prüfen Sie, bevor Sie das Gerät anschließen oder von der Stromversorgung trennen, dass der Ein-/Ausschalter auf aus gestellt ist. Lassen Sie das Gerät nicht laufen, wenn kein Kaffee darin ist oder wenn der Bohnenbehälter abgenommen ist.54 55

Bei unsachgemäßem Gebrauch geht jede Form der Garantie verloren und der Hersteller lehnt jede Verantwortlichkeit für Schäden an Personen und/oder Sachen ab Als unsachgemäßer Gebrauch ist anzusehen: - jeder Gebrauch, der von der vorgesehenen Verwendung abweicht; - jeder Eingriff in das Gerät, der im Gegensatz zu den in dieser Anleitung beschriebenen Vorschriften steht; - jeder Gebrauch nach Beschädigungen an Teilen oder an den Sicherheits- vorrichtungen; - die Verwendung des Gerätes im Freien.

Der Hersteller lehnt die Verantwortlichkeit für Schäden an Gegenständen, Personen oder Tieren ab, die aufgrund möglicher Eingriffe in das Gerät entstanden sein, die von Personen durchgeführt wurden, die nicht für diese Eingriffe qualifiziert oder autorisiert sind. Nehmen Sie keineswegs die Schutzkappe über dem Wählschalter unterhalb des Bohnenbehälters ab, die den Zugriff auf die rotierende Mahlwerk einschränkt, um Prellungen oder Quetschungen der Finger zu vermeiden.

4 - SCHALTBILD UND TECHNISCHE EIGENSCHAFTEN

1. Deckel des Bohnenbehälters

3. Mahlgradeinstellung

4. Deckel für Kaffeepulverbehälter

5. Kaffeepulverbehälter

6. Ein-/Aus-Schalter

9. Freigabeknopf für Kaffeepulverbehälter

11. Haken von Kaffeepulverpresser

N.B. Kaffeepulverpresser ist Serienausstattung Einphasenmotor mit elektrischer Doppelisolierung, gefrästen Mahlwerken, Mahl- gradeinstellung, Bohnenbehälterkapazität 250 g, Stromkabellänge 1500 mm. Mod. Leistung Umdrehungen Durchmesser Höhe Breite Tiefe Gewicht Motor Minute Mühlstein JOLLY 95 W 1400 50 mm 300 mm 130 mm 230 mm 4,0 Kg JOLLY DOSATO 95 W 1400 50 mm 305 mm 135 mm 250 mm 4,5 Kg JOLLY JOLLY DOSATO

- Positionieren Sie den Siebträger mit eingelegtem Sieb in die vorgesehe- ne Dosierung-Gabel (7), (das Gerät hat in dotation einen reduktor (10). Über die Gabel (7) wirt posizionieret die reduktor (10), da mit können wir benutzen verschieden maßgaben von Filtertrager). - Ziehen Sie den Dosierhebel (8) langsam bis zum Ende der Laufstrecke, damit der gemahlene Kaffee in der für die Zubereitung einer Tasse Espresso vorgesehenen Menge in das Sieb herausfallen kann. Wiederholen Sie den Vorgang, wenn zwei Tassen Espresso zubereitet werden sollen. 9 – REINIGUNGSARBEITEN Außer der Reinigung nach jedem Gebrauch, sollten Sie gelegentlich eine sorgfältigere Reinigung des Bohnenbehälters (2) und des Kaffeepulver- behälters (4) vornehmen, um fetthaltige Substanzen zu entfernen. Ziehen Sie den Netzstecker, bevor Sie beliebige Reinigungs- oder War- tungsarbeiten vornehmen.

9.1 – REINIGUNG DES GEHÄUSES

Verwenden Sie einen weiches, nicht reibendes Tuch ohne Alkohol oder Reinigungsmittel, um das Gehäuse von Kaffeeresten und Schmutz zu befreien, damit die Kunststoffteile, die lackierten oder behandelten Teile, nicht beschädigt werden.

9.2 – REINIGUNG DES BOHNENBEHÄLTERS

Nehmen Sie den Bohnenbehälter (2), nachdem Sie alle Kaffeebohnen daraus entfernt haben, vom Korpus des Geräts ab, indem Sie ihn nach oben ziehen; reinigen Sie das Innere mit Wasser und Seife, trocknen Sie ihn gut ab und setzen Sie ihn wieder auf das Gerät. Wir empfehlen aus Sicherheitsgründen, das Gerät nicht ohne Bohnen- behälter einzuschalten.

9.3 – REINIGUNG DES KAFFEEPULVERBEHÄLTERS

Modell Jolly Nehmen Sie den Kaffeepulverbehälter (5) vom Korpus des Geräts, indem Sie ihn bis zum Ausklinken der Kopplungsschraube des Behälters nach Deutsch 5 – ELEKTRISCHER ANSCHLUSS Achtung! Überprüfen Sie, bevor Sie den Strom anschließen, dass die Netzspannung den Eigenschaften entspricht, die auf dem Datenschild am Boden des Geräts angegeben sind

6 – INBETRIEBNAHME DES GERÄTES

- Stecken Sie den Netzstecker in die Steckdose. - Nehmen Sie den Deckel (1) des Bohnenbehälters ab und geben Sie Kaffeebohnen in den Bohnenbehälter (2). - Stellen Sie den Schalter (6) auf Position I; die Anzeigelampe im Inneren beginnt zu leuchten und signalisiert, dass das Gerät unter Spannung steht, gleichzeitig beginnt der Mahlvorgang; stellen Sie den Schalter auf O, wenn die gewünschte Menge Kaffee gemahlen ist, um die Mahlung zu unterbrechen. Das Gerät ist auf die Mahlung vom Typ Bar voreingestellt. 7 – MAHLGRADEINSTELLUNG Drehen Sie für eine andere Mahlgradeinstellung den Bohnenbehälter (2) im Uhrzeigersinn, um die Mahlwerke anzunähern und dadurch eine feinere Mahlung zu erhalten, oder gegen den Uhrzeigersinn, um sie voneinander zu entfernen und einer größere Mahlung zu erhalten; achten Sie dabei auf die Skala der Mahlgradeinstellung (3), die sich am Boden des Bohnen- behälters befindet. 8 – KAFFEEDOSIERUNG Der gemahlene Kaffee wird im Kaffeepulverbehälter (5) aufbewahrt. Gehen Sie folgendermaßen vor um das Sieb zu leeren, das sich im Siebträger der Kaffeemaschine befindet:

Nehmen Sie den Deckel (4) des Kaffeepulverbehälters (5) ab und entneh- men Sie mit einem geeigneten Messlöffel die Kaffeemenge, die Sie für die Zubereitung des Espresso benötigen.58 59 Deutsch oben abziehen; reinigen Sie, nachdem Sie die Kaffeepulverreste entfernt haben, das Innere mit Wasser und Seife um die letzten Kaffeereste sowie Rückstände fetthaltiger Substanzen zu entfernen, trocknen Sie ihn gut ab und setzen Sie den Behälter so wieder ein, dass er von der Kopplungs- schraube blockiert wird. Modell Jolly Dosato Stellen Sie ein Gefäß unter die Dosiererführung (7). Ziehen Sie mehrmals am Dosierhebel (8) bis der Kaffeepulverbehälter (5) leer ist. Nehmen Sie den Behälter wie folgt vom Korpus des Gerätes: - Halten Sie den Behälter (5) mit einer Hand fest; - Drücken Sie die Taste (9) um den Behälter zu lösen. Reinigen Sie das Innere mit Wasser und Seife um Kaffeereste und fetthaltige Substanzen zu entfernen, trocknen Sie ihn gut ab und setzen Sie den Behäl- ter in umgekehrter Reihenfolge wieder auf den Korpus des Gerätes.

10 – MODELLE DER SERIE

Erhältlich in den Modellen: - lackiert - verchromt - Kupfer Deutsch

11 - URSACHEN VON FUNKTIONSAUSFÄLLEN ODER ANOMALIEN

PROBLEME URSACHEN LÖSUNG

Das Gerät lässt sich nicht 1. Netzstecker gezogen 1. Stecken Sie den Netzstecker ein einschalten 2. Der Strom gelangt nicht bis 2. Kontrollieren die das Stromkabel zum Gerät Mechanische Blockierung Fremdkörper zwischen den Mahlsteinen Der Dosierer dreht sich Getriebefeder defekt Wenden Sie sich an den KUNDENDIENST nicht Der Dosierhebel kehrt Rückkehrfeder defekt Wenden Sie sich an den KUNDENDIENST nicht zum Anfang zurück Sehr feines Pulver, Mahlsteine abgenutzt Wenden Sie sich an den KUNDENDIENST vermischt mit größeren Bohnenstücken Entfernen Sie mögliche Fremdkörper zwischen den Mahlsteinen, indem Sie den Bohnenbehälter für einige Umdrehungen abnehmen und schalten Sie das Gerät wieder an, nachdem Sie den Bohnen- behälter wieder in die Ausgangsposition gebracht haben.ÍNDICE
