BEDIENUNGSANLEITUNG PROMIX22U VELLEMAN

AFMETINGEN EN GEWICHT

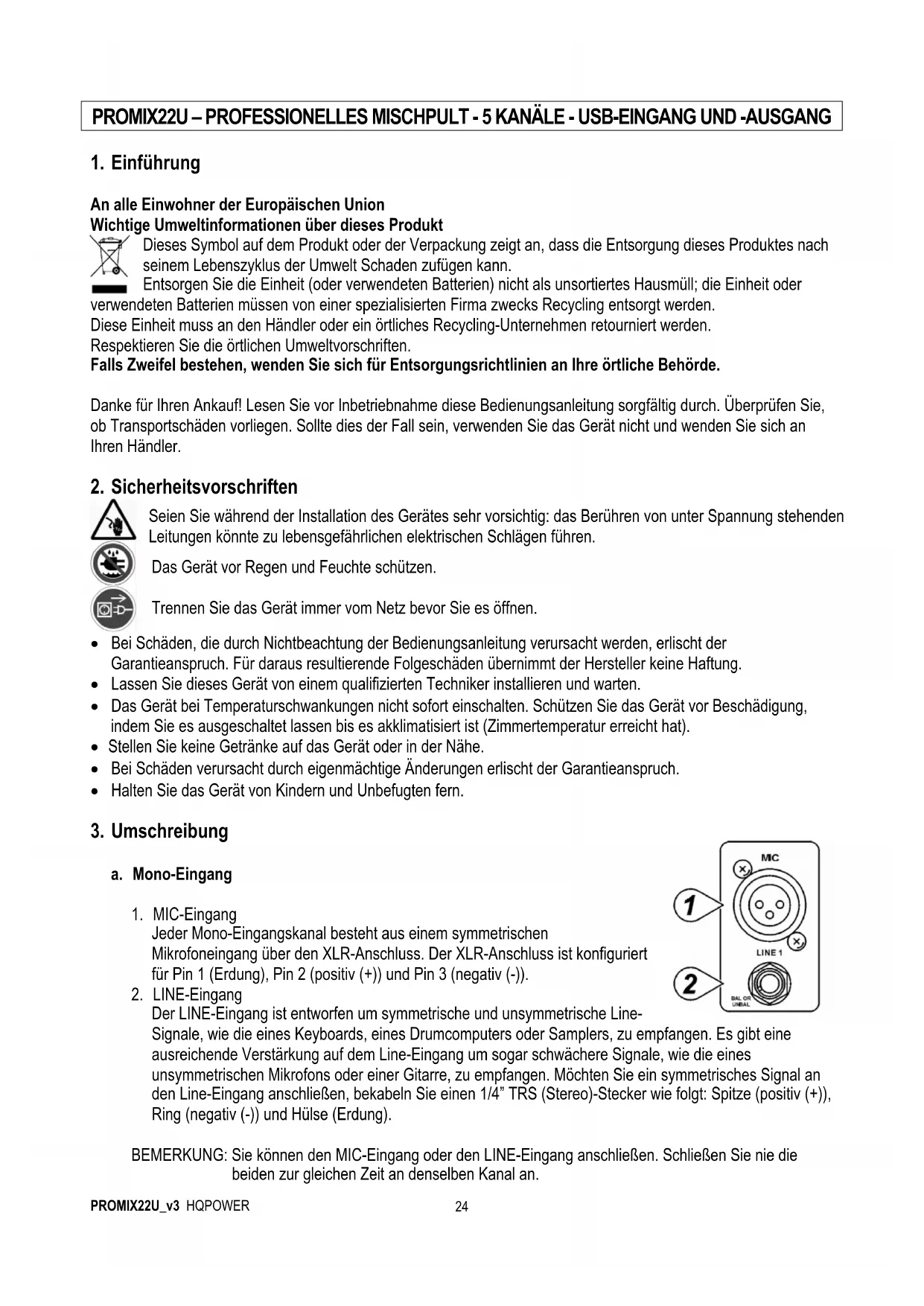

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Danke für Ihren Ankauf! Lesen Sie vor Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitsvorschriften

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

• Lassen Sie dieses Gerät von einem qualifizierten Techniker installieren und warten.

• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es akklimatisiert ist (Zimmertemperatur erreicht hat).

• Stellen Sie keine Getränke auf das Gerät oder in der Nähe.

• Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

• Halten Sie das Gerät von Kindern und Unbefugten fern.

Jeder Mono-Eingangskanal besteht aus einem symmetrischen Mikrofoneingang über den XLR-Anschluss. Der XLR-Anschluss ist konfiguriert für Pin 1 (Erdung), Pin 2 (positiv (+)) und Pin 3 (negativ (-)).

Der LINE-Eingang ist entworfen um symmetrische und unsymmetrische Line- Signale, wie die eines Keyboards, eines Drumcomputers oder Samplers, zu empfangen. Es gibt eine ausreichende Verstärkung auf dem Line-Eingang um sogar schwächere Signale, wie die eines unsymmetrischen Mikrofons oder einer Gitarre, zu empfangen. Möchten Sie ein symmetrisches Signal an den Line-Eingang anschließen, bekabeln Sie einen 1/4” TRS (Stereo)-Stecker wie folgt: Spitze (positiv (+)), Ring (negativ (-)) und Hülse (Erdung). BEMERKUNG: Sie können den MIC-Eingang oder den LINE-Eingang anschließen. Schließen Sie nie die beiden zur gleichen Zeit an denselben Kanal an. Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Das Gerät vor Regen und Feuchte schützen. Trennen Sie das Gerät immer vom Netz bevor Sie es öffnen.PROMIX22U_v3 HQPOWER

Mit dem TRIMM-Regler regeln Sie die Eingangsempfindlichkeit (Kanalverstärkung) des MIC-Eingangs und der Mono-Eingangskanäle. Regeln Sie diesen Knopf, damit Sie das Eingangssignal verschiedener Quellen (sowohl die starken Ausgangssignale eines Keyboards oder Drumcomputers, als auch die schwachen Ausgangssignale eines Mikrofons) empfangen können. Der große Bereich macht MIC / LINE-Schaltung überflüssig. Das beste Signal/Rauschabstandverhältnis und den besten dynamischen Bereich bekommen Sie wenn Sie den TRIMM-Regler bei jedem Kanal separat regeln, sodass die PEAK LED (7) nur ab und zu leuchtet. BEMERKUNG: Drehen Sie diesen Regelschalter ganz nach links bevor Sie ein Signal anschließen oder trennen.

Alle Mono-Eingangskanäle verfügen über einen 3-Band-Equalizer. Die obere (HIGH) und untere (LOW) Potentiometer haben eine Frequenz von 12kHz, beziehungsweise 80Hz. Der Regelschalter für die Mitteltöne hat eine Spitzenansprechempfindlichkeit mit Q von 2 Oktaven und einer Frequenz von 2.5KHz. Alle Bänder haben bis 15dB Cut und Boost mit einer Mittellage für "off".

Der PAN-Regler setzt den Ausgang eines Kanals in das Stereobild des Master Mix. Das Gerät sorgt dafür, dass sich keine Diskrepanzen im Pegel ergeben, egal ob sich ein Signal an einer Seite, zentral oder zwischendrin befindet.

Die PEAK-Anzeige leuchtet auf wenn sich ein Kanal übersteuert. Das Gerät stellt eine Spitze nach EQ fest, leuchtet 3dB vor der Verformung auf und warnt Sie wenn das Signal übersteuert wird. Sorgen Sie dafür, dass die PEAK-Anzeige nicht aufleuchtet, mit Ausnahme von einigen Malen bei einem Mix. Wenn die Anzeige konstant aufleuchtet, mindern Sie die Eingangsverstärkung mithilfe des TRIMM- Reglers (3).

De LEVEL-Regler bestimmt das Niveau des Ausgangssignals zum Master Mix Bus. Das Mischpult hat keine PFL-Funktion. Um jeden Kanal auf Verstärkung zu prüfen, drehen Sie den Gain- Knopf aller anderen Kanäle zu (nach links) und stellen Sie den Regler des gewünschten Kanals und den des MASTER MIX (16) auf Nullverstärkung ein (0dB). Das LED-Meter (15) sollte 0dB anzeigen. b. Stereo-Eingang

De LEVEL-Regler bestimmt das Niveau des Ausgangssignals zum Master Mix Bus. Das Mischpult hat keine PFL-Funktion. Um jeden Kanal auf Verstärkung zu prüfen, drehen Sie den Gain-Knopf aller anderen Kanäle zu (nach links) und stellen Sie den Regler des gewünschten Kanals und den des MASTER MIX (16) auf Nullverstärkung ein (0dB). Das LED-Meter (15) sollte 0dB anzeigen.

Jeder Stereokanal verfügt über zwei LINE-Eingänge über 1/4” TRS-Anschlüsse für den linken und den rechten Kanal (Spitze = positiv (+), Ring = negativ (-), Hülse = Erdung). Verwenden Sie nur den Anschluss “L” (links), dann funktioniert der Kanal im Mono-Betrieb. Die Stereo-Kanäle wurden zum Bewältigen typischer Signale entworfen. Die Eingangssignale zu diesen Eingangsbuchsen können symmetrisch oder unsymmetrisch sein.PROMIX22U_v3 HQPOWER

Dieser Regler funktioniert wie die PAN-Regelung (5) für einen Mono-Eingang zum L (MONO) Eingang. Wenn ein Kanal aber in stereo funktioniert, dann funktioniert dieser Knopf wie eine Balance-Regelung zwischen dem linken und rechten Kanal. Beispiel: drehen Sie den BAL-Regler ganz nach rechts um nur den rechten Teil eines Stereokanals hörbar zu machen c. Master

Verwenden Sie diese Anschlüsse um den externen Verstärker wieder anzuschließen wenn Sie zusätzliche Leistung für ein größeres PA-System brauchen. Die Stereo-Ausgänge sind links (L) und rechts (R) unsymmetrische 1/4” Telefonbuchsen mit Spitze = positiv (+), Hülse = Erdung.

Der PHONES-Ausgang versorgt den Kopfhörer mit Strom und ist eine 1/4” TRS-Buchse mit Spitze = Signal links = Signal rechts, Hülse = Erdung.

Diese Buchsen empfangen das Signal eines externen Gerätes mit Stereo- Ausgang wie eines Kassettenrecorders.

Die REC-Ausgänge liefern einen Ausgang für den MASTER MIX. Diese Ausgänge sind des Cinch-Typs und sind geeignet als Eingänge für Tonbandgeräte usw.

Die rote LED zeigt an, ob das Mischpult ein- oder ausgeschaltet ist.

Das 4-stufige LED OUTPUT-Meter zeigt das Ausgangsniveau vom MASTER MIX an.

16. MASTER MIX GAIN-Regler

Regeln Sie das Signal zu den STEREO- und REC-Eingängen mit diesem Schalter.

17. TAPE/REC TO PHONES-Schalter

Verwenden Sie diesen Schalter, um die Signale des TAPE-Eingangs (12) an PHONES-Regelung (19) zu senden.

18. TAPE/REC to MASTER-Schalter

Verwenden Sie diesen Schalter, um die Signale des TAPE-Eingangs (12) an MASTER MIX GAIN (16) zu senden

Mit dem Mischpult können Sie den MASTER MIX steuern. Das Signalniveau wird mit PHONES geregelt und an PHONES (11) geschickt.

20. STROMVERSORGUNGSSCHALTER

Schalten Sie das Mischpult ein oder aus. BEMERKUNG: Schalten Sie zuerst das Mischpult ein bevor Sie die Lautsprecher einschalten.

Schließen Sie die mitgelieferte Stromversorgung an den 3-poligen Anschluss an der Rückseite des Gerätes an. Verwenden Sie nur das mitgelieferte Netzgerät.PROMIX22U_v3 HQPOWER

Verwenden Sie diesen Anschluss, um MP3- und andere Dateien von Ihrem Computer abzuspielen, und, um eine Aufnahme im Computer zu speichern. Das Signal wird an die Kanäle 4/5/USB geschickt. BEMERKUNG: Drehen Sie Kanäle 4/5/USB völlig zurück ehe Sie das USB-Kabel anschließen/abkoppeln.

Sie dürfen unsymmetrische Geräte mit den symmetrischen Ein- oder Ausgängen verbinden. Verwenden Sie Mono 1/4”-Anschlüsse oder verbinden Sie den Ring oder die Hülse der TRS-Anschlüsse. Verwenden Sie nie unsymmetrische XLR-Anschlüsse mit den MIC-Eingängen wenn Sie eine Phantomspeisung verwenden.

7. Zugentlastungsklemme

5. Zugentlastungsklemme

Mikrofoneingänge Gruppen- & Mixausgänge Buchse SteckerPROMIX22U_v3 HQPOWER

1. Spitze = heiß (+)

7. Zugentlastungsklemme

EINGANG Eingang Anschluss Eingangsimpedanz Nominalpegel Max. Pegel MIC MONO XLR > 1.3k Ω + 2dBm + 14dBm LINE MONO ¼” TRS > 10k Ω + 4dBm + 22dBm LINE STEREO ¼” TRS > 10k Ω + 4dBm + 22dBm TAPE IN RCA > 10k Ω + 2dBm + 22dBm AUSGANG Ausgang Anschluss Eingangsimpedanz Nominalpegel Max. Pegel STEREO OUT L/R ¼” TRS 120Ω + 4~6dBm + 22dBm REC OUT RCA 1k Ω + 4~6dBm + 22dBm PHONES ¼” TRS 100Ω - 40mW * 2 FREQUENZBEREICH Eingang auf Ausgang 20Hz~20kHz KLIRRFAKTOR Eingang auf Ausgang 0.02%, 20Hz~20kHz @ 1kHz, 0dBm EQUALIZER EINGANGSKANAL High 10kHz, +/- 15dB, Q fest auf 2 Oktaven Low 100kHz, +/- 15dB, Q fest auf 2 Oktaven VERSTÄRKUNGSBEREICH Trim-Regler Eingangskanal Stopp bis Stopp, MIC + 10dB~+60dB, LINE +10dB~+40dB Kanal/Master-Fader -∞ bis +15dB CROSSTALK @ 1kHz Angrenzende Kanaleingänge -78dB~-68dB Eingang auf Ausgang -78dB~-68dB

BRUMMTON UND GERÄUSCH

20Hz~20kHz, Rs = 150Ω, Eingang TRIM @ 0dB, Eingangsempfindlichkeit @ -60dB Äquivalent Eingangsrauschen -129dBm Ausgangsrauschen < 90dBmPROMIX22U_v3 HQPOWER

USB A/D & D/A 16-bit ∆ Σ Abspielen Klirrfaktor < 0.05% S/N 80dB Aufnahme Klirrfaktor < 0.1% Schnittstelle USB1.1 oder USB2.0 mit Fullduplex-Bedienung (Abspielen und aufnehmen) VU-METER 4-stufige LED x 2 STROMVERSORGUNG 18VAC/300mA VERBRUIK 11W

ABMESSUNGEN UND GEWICHT

212 x 179 x 52mm, 1.6kg Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe www.hqpower.com. Alle Änderungen ohne vorherige Ankündigung vorbehalten. PROFESJONALNY 5 KANAŁOWY MIKSER AUDIO Z WEJŚCIEM I WYJŚCIEM USB

Velleman® Service- und Qualitätsgarantie Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglicht ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerumschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
