BEDIENUNGSANLEITUNG MDV 6300 BT Trevi

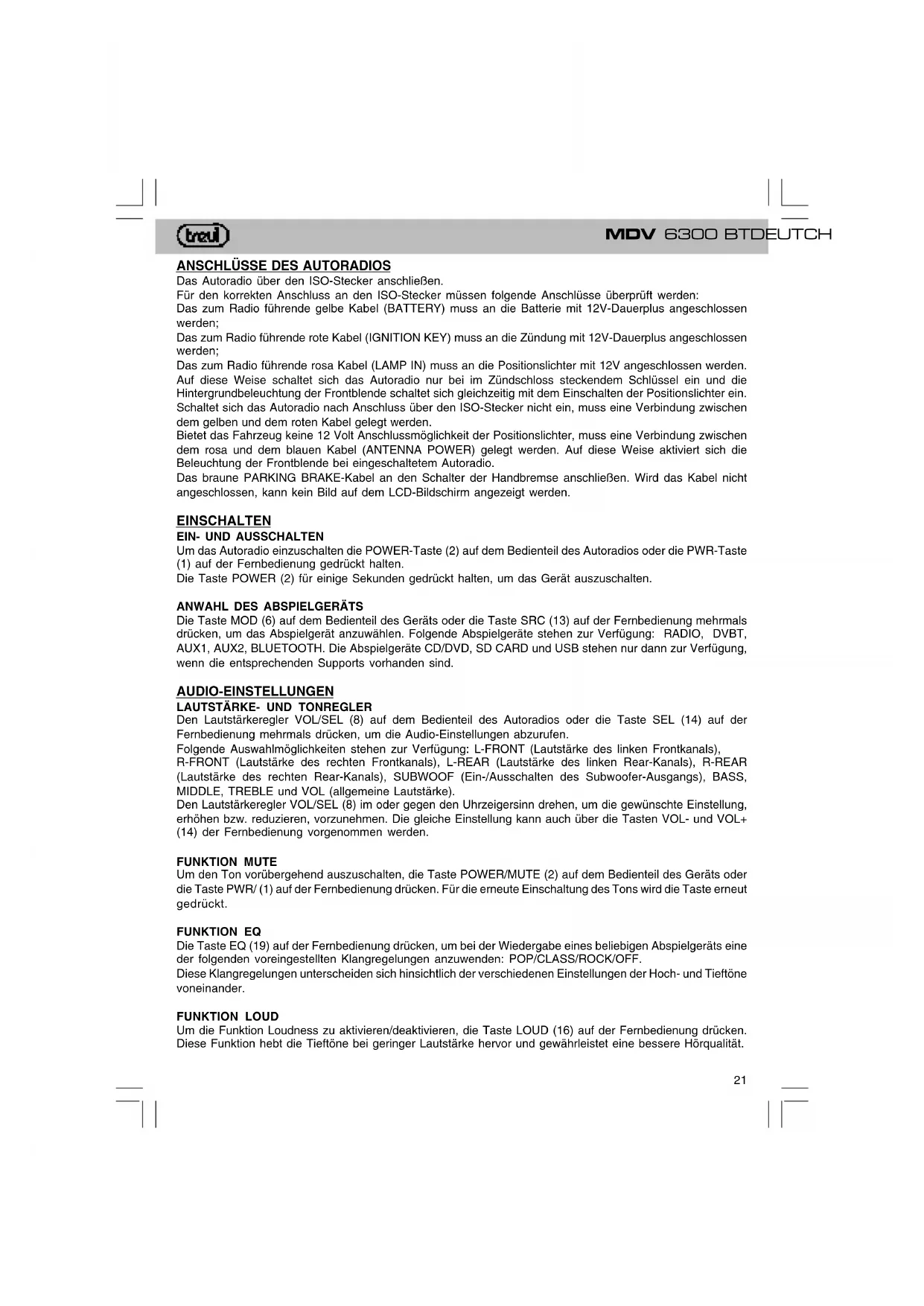

ANSCHLÜSSE DES AUTORADIOS

Das Autoradio über den ISO-Stecker anschließen.

Für den korrekten Anschluss an den ISO-Stecker müssen folgende Anschlüsse überprüft werden:

Das zum Radio führende gelbe Kabel (BATTERY) muss an die Batterie mit 12V-Dauerplus angeschlossen werden;

Das zum Radio führende rote Kabel (IGNITION KEY) muss an die Zündung mit 12V-Dauerplus angeschlossen werden;

Das zum Radio führende rosa Kabel (LAMP IN) muss an die Positionslichter mit 12V angeschlossen werden. Auf diese Weise schaltet sich das Autoradio nur bei im Zündschloss steckendem Schlüssel ein und die Hintergrundbeleuchtung der Frontblende schaltet sich gleichzeitig mit dem Einschalten der Positionslichter ein. Schaltet sich das Autoradio nach Anschluss über den ISO-Stecker nicht ein, muss eine Verbindung zwischen dem gelben und dem roten Kabel gelegt werden.

Bietet das Fahrzeug keine 12 Volt Anschlussmöglichkeit der Positionslichter, muss eine Verbindung zwischen dem rosa und dem blauen Kabel (ANTENNA POWER) gelegt werden. Auf diese Weise aktiviert sich die Beleuchtung der Frontblende bei eingeschaltetem Autoradio.

Das braune PARKING BRAKE-Kabel an den Schalter der Handbremse anschließen. Wird das Kabel nicht angeschlossen, kann kein Bild auf dem LCD-Bildschirm angezeigt werden.

EINSCHALTEN

EIN- UND AUSSCHALTEN

Um das Autoradio einzuschalten die POWER-Taste (2) auf dem Bedienteil des Autoradios oder die PWR-Taste (1) auf der Fernbedienung gedrückt halten.

Die Taste POWER (2) für einige Sekunden gedrückt halten, um das Gerät auszuschalten.

ANWAHL DES ABSPIELGERÄTS

Die Taste MOD (6) auf dem Bedienteil des Geräts oder die Taste SRC (13) auf der Fernbedienung mehrmals drücken, um das Abspielgerät anzuwählen. Folgende Abspielgeräte stehen zur Verfügung: RADIO, DVBT, AUX1, AUX2, BLUETOOTH. Die Abspielgeräte CD/DVD, SD CARD und USB stehen nur dann zur Verfügung, wenn die entsprechenden Supports vorhanden sind.

AUDIO-EINSTELLUNGEN

LAUTSTÄRKE- UND TONREGLER

Den Lautstärkeregler VOL/SEL (8) auf dem Bedienteil des Autoradios oder die Taste SEL (14) auf der Fernbedienung mehrmals drücken, um die Audio-Einstellungen abzurufen.

Folgende Auswahlmöglichkeiten stehen zur Verfügung: L-FRONT (Lautstärke des linken Frontkanals),

R-FRONT (Lautstärke des rechten Frontkanals), L-REAR (Lautstärke des linken Rear-Kanals), R-REAR (Lautstärke des rechten Rear-Kanals), SUBWOOF (Ein-/Ausschalten des Subwoofer-Ausgangs), BASS, MIDDLE, TREBLE und VOL (allgemeine Lautstärke).

Den Lautstärkeregler VOL/SEL (8) im oder gegen den Uhrzeigersinn drehen, um die gewünschte Einstellung, erhöhen bzw. reduzieren, vorzunehmen. Die gleiche Einstellung kann auch über die Tasten VOL- und VOL+ (14) der Fernbedienung vorgenommen werden.

FUNKTION MUTE

Um den Ton vorübergehend auszuschalten, die Taste POWER/MUTE (2) auf dem Bedienteil des Geräts oder die Taste PWR/ (1) auf der Fernbedienung drücken. Für die erneute Einschaltung des Tons wird die Taste erneut gedrückt.

FUNKTION EQ

Die Taste EQ (19) auf der Fernbedienung drücken, um bei der Wiedergabe eines beliebigen Abspielgeräts eine der folgenden voreingestellten Klangregelungen anzuwenden: POP/CLASS/ROCK/OFF.

Diese Klangregelungen unterscheiden sich hinsichtlich der verschiedenen Einstellungen der Hoch- und Tieftöne voneinander.

FUNKTION LOUD

Um die Funktion Loudness zu aktivieren/deaktivieren, die Taste LOUD (16) auf der Fernbedienung drücken. Diese Funktion hebt die Tieftöne bei geringer Lautstärke hervor und gewährleistet eine bessere Hörqualität.

HAUPTMENÜ

Oben links auf den LCD-Bildschirm drücken, um die Abspielgeräte anzuwählen und auf das Hauptmenü zuzugreifen. Daraufhin wird die folgende Bildschirmseite erscheinen:

Auf die entsprechenden Funktionen im unteren Bereich des LCD-Bildschirms drücken.

FRONT

Tonquellenwahl für Zone FRONT. Das Gebiet Gesicht ist auf dem Hauptdisplay angezeigt wird über den Klang des Wagens gehört.

REAR

Tonquellenwahl für Zone REAR. Die REAR-Zone wird angezeigt und gespielt von den zusätzlichen Monitoren. Aktivieren einer Quelle in der Nähe von REAR, die Haupt-Anzeige entsprechend FRONT, wird blau mit weißern Schriftzug.

AUDIO

Audio-Einstellungen.

Mit den folgenden Funktionen kann das Audiosystem eingestellt werden: LAUTSTÄRKE, L-FRONT, R-FRONT, L-REAR, R-REAR, SUBWOOF, BASS, MIDDLE und TREBLE.

Die gewünschte Option durch Druck auf den LCD-Bildschirm anwählen und mit Hilfe der Pfeiltasten die Einstellungen vornehmen.

Mit Hilfe der Pfeiltasten ▼ von einer Seite zur anderen wechseln, um die verschiedenen Optionen anzuwählen.

VIDEO

Video Einstellungen.

Folgenden Funktionen können eingestellt werden: BRIGHT (Helligkeit), HUE (Farbton), CONTRAST (Kontrast), SHARP (Schärfe).

Die gewünschte Option durch Druck auf den LCD-Bildschirm anwählen und mit Hilfe der Pfeiltasten die Einstellungen vornehmen.

SYSTEM

Systemeinstellungen.

Die gewünschte Option durch Druck auf den LCD-Bildschirm anwählen und mit Hilfe der Pfeiltasten die Einstellungen vornehmen.

Mit Hilfe der Pfeiltasten ▼ von einer Seite zur anderen wechseln, um die verschiedenen Optionen anzuwählen.

Clock Sys: Mit dieser Funktion wird die Anzeigeart der Uhrzeit auf 12h oder auf 24h eingestellt.

Key Beep: Mit dieser Funktion wird der Piepton durch jeden Tastendruck oder Druck auf den LCD-Bildschirm aktiviert/deaktiviert.

Local Area: Mit dieser Funktion wird die Radiofrequenz je nach dem Empfangsgebiet eingestellt.

Bass freq: set niedrigen Frequenzen.

Middle freq: die Häufigkeit der Halbtöne.

Treble freq: Stellen Sie die Frequenz des Höhen.

Subwoof freq: die Frequenz des Subwoofers.

BassQ factor: Sie die Güte, Bass.

MidQ factor: Sie die Güte des Mediums.

Back Bright: Einstellen der Helligkeit der Hintergrundbeleuchtung: 80%, 60%, 40% bzw. 20%.

Back Light: Sie legen die Länge der Hintergrundbeleuchtung: Aus, 15, 30 oder 60 Sekunden.

Clock Adjust: Mit dieser Funktion wird die Uhrzeit eingestellt. Die Pfeiltasten bewegen und sich auf die gewünschte Stunde positionieren: die Stunde über die Pfeiltasten einstellen. Denselben Vorgang für die Minuten und Sekunden anwenden. Die Pfeiltasten bewegen und sich auf die Minuten und Sekunden positionieren.

Touch Adjust: Mit dieser Funktion wird der Touch Screen eingestellt. Diese Funktion wird verwendet, wenn die Bedienelemente nach Druck auf den LCD-Bildschirm nicht mehr funktionieren.

Auf die angezeigten X 2 Sekunden lang drücken.

Am Ende wird eine Meldung erfolgter Einstellung angezeigt.

RADIOBETRIEB

ABSTIMMUNG

Mit der Taste BAND (22) der Fernbedienung das gewünschte Frequenzband (FM1, FM2, FM3, MW1, MW2) anwählen.

Die Taste auf der Fernbedienung drücken, um den nächsten gespeicherten Sender anzuwählen.

Die Taste 🏠️ auf der Fernbedienung drücken, um den vorherigen gespeicherten Sender anzuwählen.

Die Taste ➞ auf der Fernbedienung einmal drücken, für die Abstimmung des nächsten Senders. Um die angezeigte Frequenz um 0,05MHz zu erhöhen wird die Taste gedrückt gehalten.

Die Taste ← auf der Fernbedienung einmal drücken, für die Abstimmung des vorherigen Senders. Um die angezeigte Frequenz um 0,05MHz zu verringern wird die Taste gedrückt gehalten.

MANUELLE SENDERABSTIMMUNG

Durch die zuvor beschriebene Vorgehensweise den gewünschten Sender abstimmen.

Um die Position anzuwählen auf der der Sender gespeichert werden soll, eine Taste der Fernbedienung von 1 bis 6 gedrückt halten, oder auf die entsprechende Nummer auf dem LCD-Bildschirm drücken bis das Radio einen Piepton absetzt und der Sender gespeichert wird.

Den Vorgang für alle anderen Sender auf allen Frequenzbändern wiederholen.

AUTOMATISCHE SPEICHERUNG DER SENDER

Die Taste AMS (3) auf der Fernbedienung gedrückt halten, um den automatischen Sendersuchlauf zu starten. Das Autoradio wird die stärksten Sender auf dem gewählten Frequenzband speichern, bis alle Senderspeicherplätze belegt sind (18 auf FM, 12 auf AM).

WIEDERGABE EINER DVD

BEGINN DER WIEDERGABE

1. Zur Wiedergabe einer DVD muss diese in das entsprechende Fach eingelegt werden.

2. Die DVD mit der beschrifteten Seite nach oben einlegen.

3. Die Wiedergabe der DVD beginnt automatisch.

Hinweis: Alle direkt über die Fernbedienung aktivierbaren Funktionen können auch über das Bedienteil des Autoradios aktiviert werden.

KAPITELSPRUNG VORWÄRTS/RÜCKWÄRTS

1. Die Taste auf der Fernbedienung drücken, um zum vorhergehenden Kapitel zu springen.

2. Die Taste auf der Fernbedienung drücken, um zum nächsten Kapitel zu springen.

SCHNELLSUCHLAUF

1. Die Taste ← auf der Fernbedienung mehrmals drücken, um die Bilder im Schnellrücklauf wiederzugeben.
2. Die Taste ➤ auf der Fernbedienung mehrmals drücken, um die Bilder im Schnellvorlauf wiederzugeben.
3. Jeder Tastendruck erhöht die Geschwindigkeit.
4. Die neben dem Symbol oder auf dem Bildschirm eingeblendeten Zifferanzeigen zeigen die Geschwindigkeit an (2x - 4x - 8x - 16x - 32x).
5. Die Taste ▶(19) drücken, um zur normalen Wiedergabe zurückzukehren.

ABBRECHEN DER WIEDERGABE

1. Um die Wiedergabe der CD/DVD abzubrechen, wird die Taste ■ (21) auf der Fernbedienung gedrückt. Auf dem Bildschirm werden die Anzeige "STOP" und die Hauptbildschirmseite angezeigt.
2. Zum Fortsetzen der Wiedergabe wird die Taste ▶(19) gedrückt.
3. Zum Stoppen der Wiedergabe wird die Taste ■(21) zweimal gedrückt.
4. Die Taste ▶(19) drücken, um die Wiedergabe von Beginn an fortzusetzen.

FUNKTION PAUSE

1. Die Taste ▶II (19) auf der Fernbedienung drücken, um die Wiedergabe kurzzeitig zu unterbrechen und ein Standbild anzuzeigen.
2. Zur Fortsetzung der Wiedergabe wird die Taste erneut gedrückt.

WIEDERGABE EINER MP3/MPEG4-CD

Nach Einlegen einer MP3/MPEG4-CD beginnt die Wiedergabe automatisch und die folgende Bildschirmseite wird dabei angezeigt:

MP2 02:47 03:08 00:00:00 OFF LAURE OFF PAKING OFF COLD LIME OFF PETA OFF SCANDER OFF SCANDER OFF SCANDER

Die Wiedergabefunktionen entsprechen den Funktionen einer DVD.

SCHNELLSUCHLAUF TITEL

Um einen bestimmten Titel aus der CD schnell anzuwählen, die Nummer des gewünschten Titels über die Zifferntasten (17) der Fernbedienung eingeben oder auf den oberen Bereich des LCD-Bildschirms drücken und nachfolgend die Titelnummer über den auf der rechten Seite erscheinenden Zifferntastenblock eingeben.

DVB-T

Mit dem integrierten DVB-T Tuner können die Programme, die digital terrestrisch ausgestrahlt werden, empfangen werden.

Hinweis: Sollte das Gerät in Fahrzeuge, die mit einer geschirmten Windschutzscheibe ausgestattet sind, installiert werden (siehe die Bedienungsanleitung des Fahrzeugs) sich versichern, dass die mitgelieferte DVB-T Antenne in einer unbehandelte Stelle der Windschutzscheibe installiert wird, normalerweise oben in der Mitte, hinter dem Rückspiegel.

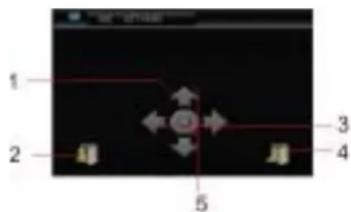

TOUCH SCREEN-MENÜ

Durch Druck auf den LCD-Bildschirm werden folgende Bedienelemente angezeigt:

1. Zeigt die Liste der Kanäle
2. Zeigt das Hauptmenü
3. Lautstärkeregler
4. Rückkehr zur vorhergehenden Bildschirmseite
5. Kanalwechsel

1 2 3 4 5

KANALWECHSEL

Auf den Pfeil ▲ auf dem LCD-Bildschirm oder die Taste ▲ auf der Fernbedienung drücken, um den nächsten gespeicherten Kanal anzuwählen.

Auf den Pfeil ▼ auf dem LCD-Bildschirm oder die Taste ▼ auf der Fernbedienung drücken, um den vorherigen gespeicherten Kanal anzuwählen.

LAUTSTÄRKEREGLER

Außer dem Lautstärkeregler des Autoradios, hat die DVB-T-Funktion einen eigenen Lautstärkeregler.

Auf den Pfeil ▶ auf dem LCD-Bildschirm oder die Taste ▶ auf der Fernbedienung drücken, um die Lautstärke zu erhöhen.

Auf den Pfeil ◀ auf dem LCD-Bildschirm oder die Taste ◀ auf der Fernbedienung drücken, um die Lautstärke zu verringern.

ANZEIGE DER KANÄLE

Auf das Symbol (1) auf dem LCD-Bildschirm oder die Taste ENTER auf der Fernbedienung drücken, um die Liste der Kanäle anzuzeigen.

Auf die Pfeile ▲ oder ▼ auf dem LCD-Bildschirm oder auf die Tasten ▶◀◀ oder ▶◀◀ auf der Fernbedienung drücken, um die vorherigen oder nächsten Kanäle anzuwählen. Die Anzeige beginnt automatisch.

Auf die Tasten ◀ oder ▶ auf der Fernbedienung drücken, um die Betriebsart von TV auf Radio umzuschalten und umgekehrt.

Auf das Symbol (4) auf dem LCD-Bildschirm oder die Taste CLEAR (18) auf der Fernbedienung drücken, um zur normalen Anzeige zurückzukehren.

HAUPTMENÜ

Auf das Symbol (2) auf dem LCD-Bildschirm oder die Taste MENU (8) auf der Fernbedienung drücken um in das Hauptmenü zu gelangen.

Auf das Symbol (4) auf dem LCD-Bildschirm oder die Taste CLEAR (18) auf der Fernbedienung drücken um auf die vorherige Bildschirmseite zurückzukehren.

SUCHEN

-AUTOMATISCHER SUCHLAUF

Führt den automatischen Suchlauf der DVB-T-Kanäle aus, anhand des ausgewählten Landes (siehe Abschnitt SYSTEM>COUNTRY).

Hinweis: Werden nur wenige Kanäle gespeichert, so kann versucht werden ein anderes Land mit einem unterschiedlichen Frequenzsystem anzuwählen (beispielsweise „Deutschland“ anstelle von „Italien“ anwählen).

Nach Beendigung des Suchlaufs wird der erste gespeicherte Kanal angezeigt.

-MANUELLER SUCHLAUF

Führt den manuellen Suchlauf der DVB-T-Kanäle aus, anhand des ausgewählten Landes (siehe Abschnitt SYSTEM>COUNTRY).

Die Kanalnummer auf der rechten Seite auswählen, die der Suchlauf-Frequenz auf der linken Seite entspricht. Durch Bestätigung der Anwahl wird der Suchlauf auf diese Frequenz ausgeführt.

Diese Funktion ermöglicht die Spracheinstellung des Hauptmenüs.

-SCREEN

Bildschirmformat: Ermöglicht die Einstellung des Bildformats. Die Auswahl bietet: 16:9 und 4:3.

Anzeigeformat: Ermöglicht die Einstellung des Anzeigeformats. Es besteht die Möglichkeit zur Auswahl zwischen Auto, Letter Box und Pan&Scan.

-OSD

Diese Funktion ermöglicht die Hintergrundfarbe des Hauptmenüs einzustellen: Es besteht die Möglichkeit zur Auswahl zwischen Blau, Grün und Rot.

SYSTEM

-COUNTRY

Mit dieser Funktion kann das Land in dem man die Suche durchführen möchte eingestellt werden. Jedes Land hat ein eigenes Frequenz-System.

Hinweis: Werden nur wenige Kanäle gespeichert, so kann versucht werden ein anderes Land mit einem unterschiedlichen Frequenzsystem anzuwählen (beispielsweise „Deutschland“ anstelle von „Italien“ anwählen).

-AKTUELLE VERSION

Zeigt die Version der Software.

-RESET DER DEFAULT-EINSTELLUNGEN

Damit können die werkseitig durchgeführten Einstellungen des DVB-T aktiviert werden.

VERBINDUNG ÜBER BLUETOOTH (Modus HANDS-FREE)

Die Kompatibilität mit dem internationalen Wireless Bluetooth-System ermöglicht vom eigenen Mobiltelefon in den Modus HANDS-FREE (Frei-Modus) anzurufen.

• Wenn Sie einen Anruf tätigen, sprechen Sie mit klarer und deutlicher Stimme.
• Bevor Sie einen Anruf tätigen oder erhalten, die Fenster des Autos schließen um optimale Bedingungen zu erhalten.
• Wenn ein Problem mit der Netzwerkverbindung vorliegt, kann die Stimme verzerrt klingen.
• Die Funktion HANDS-FREE hängt von der begrenzte/vollständige Kompatibilität des Mobiltelefons ab.
• Es sollte sichergestellt werden, dass das Mobiltelefon über eine Bluetooth-Verbindung verfügt. Andernfalls siehe Handbuch des Mobiltelefons.

VERBINDUNG

1. Um das Abspielgerät BLUETOOTH anzuwählen, die Taste MOD (6) auf dem Bedienteil des Geräts mehrmals drücken oder die Taste SRC (13) auf der Ferbedienung drücken.
2. Die Funktion Bluetooth auf dem Mobiltelefon aktivieren und den Suchvorgang „Audio-Zubehör“ starten.
3. Auf dem Mobiltelefon das Gerät MDV6300BT, d.h. das Autoradio, anwählen.
4. Den Code mit 4 Ziffern „1234“ eingeben.
5. Nun ist die Verbindung hergestellt. Auf dem Display des Autoradios erscheinen die Anzeige CONNECT und der Name Ihres Mobiltelefons.

ANRUFEN

Hinweis: Um einen Anruf zu tätigen, wird das Fahrzeug geparkt und die Handbremse angezogen.

1. Der Anruf über das Autoradio erfolgt durch Eingabe der anzurufenden Nummer über die Zifferntasten (4) der Fernbedienung oder direkt auf den LCD-Bildschirm.
2. Die Taste /EQ (2) auf der Fernbedienung oder auf den LCD-Bildschirm entsprechend des Symbols drücken, um den Anruf zu aktivieren. Auf dem Display werden die Angabe „DIALING“ und die gewählte Telefonnummer angezeigt.
3. Die Taste VLOUD (16) auf der Fernbedienung oder auf den LCD-Bildschirm entsprechend des Symbols drücken, um den Anruf zu beenden.

ANRUFEN EINER IM VERZEICHNIS GESPEICHERTEN TELEFONNUMMER

Es können einen Name oder eine Telefonnummer aus der Liste der gewählten, der empfangenen oder der entgangenen Anrufe ausgewählt werden.

1. Auf den LCD-Bildschirm entsprechend des Symbols drücken.
2. Auf den LCD-Bildschirm entsprechend des Symbols 🚪 drücken, um eine Nummer in der Liste der empfangenen Anrufe zu wählen.
3. Auf den LCD-Bildschirm entsprechend des Symbols 📋 drücken, um eine Nummer in der Liste der gewählten Nummern zu wählen.
4. Auf den LCD-Bildschirm entsprechend des Symbols 📄 drücken, um eine Nummer in der Liste der entgangenen Anrufe zu wählen.

EMPFANG EINES ANRUFS

Die Audio/Video Wiedergabe des Abspielgeräts wird unterbrochen, wenn ein Anruf empfangen wird. Der Klingelton des Mobiltelefons wird über die Audio-Anlage des Fahrzeugs ausgegeben.

Die Taste /EQ (2) auf der Fernbedienung oder auf den LCD-Bildschirm entsprechend des Symbols drücken, um den Anruf zu aktivieren.

Das Audio des Anrufs wird über die Lautsprecher ausgegeben.

Bei beendetem Anruf wird das Autoradio die Audio/Video Wiedergabe des Abspielgeräts fortsetzen.

WIEDERGABE AUDIÓDATEIEN ÜBER BLUETOOTH

Die Musikdateien eines Bluetooth-kompatiblen Mobiltelefons können direkt über die Audio-Anlage des Autos wiedergegeben werden.

1. Auf den Abschnitt VERBINDUNG Bezug nehmen, um das Gerät anzuschließen.
2. Vom Mobiltelefon die Wiedergabe eines Audio-Titels aktivieren.
   Hinweis: Die Dateienwiedergabe über Bluetooth funktioniert mit Video-Daten nicht.

Hinweise zur ordnungsgemäßen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist darauf hin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden darf.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Händler beim Kauf eines neuen Produkts übergeben.

Die getrennte Müllsammlung und anschließende Aufbereitung, Wiederverwertung und Entsorgung fördern die Herstellung von Geräten unter Verwendung wiederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
