BEDIENUNGSANLEITUNG GPS 3 6V LIION Güde

EG-KONFORMITÄTSERKLÄRUNG 58

3Einleitung Damit Sie an Ihrem neuen Gerät möglichst lange Freude haben, bitten wir Sie, die Betriebsanweisung und die beiliegenden Sicherheitshinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Geräts später nochmals ins Gedächtnis rufen möchten. Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen. Gerät

AKKU-GARTENPFLEGE-SET GPS 3,6 V LI-ION

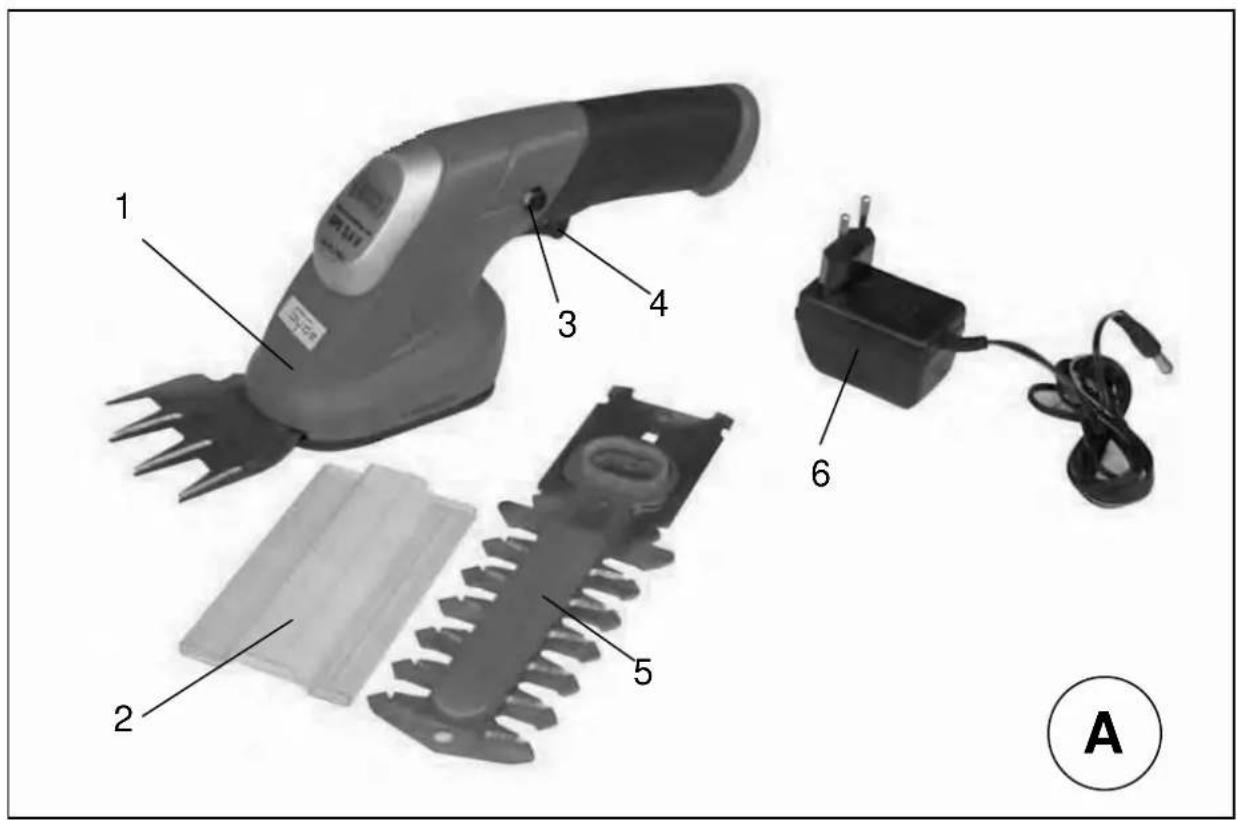

Komplett mit Güde-Markenakku, durch einfaches werkzeugloses Umstecken als Grasschere oder Strauchschere einsetzbar. Inklusiv 3-5 h Ladegerät. Bestimmungsgemäße Verwendung Das Gerät ist zum Schneiden von Rasenkanten und kleineren Grasflächen im privaten Haus- und Hobbygarten bestimmt. Das Gerät darf nicht zum Zerkleinern von Kompostmaterial verwendet werden, da Personen- oder Sachschäden auftreten könnten. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Lieferumfang und Gerätebeschreibung Abb. A

1. Grasschneidmesser

Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kaufbeleg - der das Verkaufsdatum auszuweisen hat - mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Nutzung, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung, Fremdkörper, sowie Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß. Allgemeine Sicherheitshinweise Kontrollieren Sie das Gerät vor jedem Gebrauch. Das Gerät darf nicht verwendet werden, falls Sicherheitsvorrichtungen und/oder Messer beschädigt oder abgenutzt sind. Die Sicherheitshinweise sind stets zu beachten. Verwenden Sie das Gerät ausschließlich für die in der Gebrauchsanweisung angegebenen Zwecke. Für die Sicherheit in Ihrem Arbeitsbereich sind Sie selbst verantwortlich. Untersuchen Sie vor Arbeitsbeginn die Schnittobjekte. Entfernen Sie alle Fremdkörper, die Sie finden. Achten Sie auch während der Arbeit auf Fremdkörper. Sollten Sie beim Schneiden trotzdem auf ein Hindernis stoßen, schalten Sie das Gerät ab (den Schalter loslassen) und beseitigen das Hindernis. Falls die Messer blockieren, schalten Sie das Gerät ab und beseitigen die Störung (dicker Zweig, Fremdkörper) mit einem stumpfen Gegenstand. Benutzen Sie nie Ihre Finger - die unter Spannung stehenden Messer können ernsthafte Verletzungen hervorrufen. Am besten entfernen Sie den Akku, bevor Sie die Störung beheben. Die Messer laufen nach dem Abschalten des Gerätes noch kurze Zeit weiter! Überprüfen Sie das Ladekabel regelmäßig auf Anzeichen von Beschädigung und Verschleiß (spröde Kabel). Das Kabel darf nur in einwandfreiem Zustand verwendet werden. Arbeiten Sie nur bei guten Sichtverhältnissen. Achten Sie beim Arbeiten immer auf einen sicheren Stand. Seien Sie vorsichtig, wenn Sie rückwärts gehen - Stolpergefahr! Wenn Sie Ihre Arbeit unterbrechen und an einem anderen Ort fortsetzen möchten, muss das Gerät abgeschaltet werden, während Sie sich an den nächsten Einsatzort begeben. Verwenden Sie das Gerät niemals bei Regen oder Feuchtigkeit. Schützen Sie das Ladegerät und das Kabel gegen Beschädigungen und vor scharfen Kanten. Beschädigte Kabel müssen unverzüglich durch einen Elektriker ersetzt werden. Arbeiten Sie mit dem Gerät nie bei Regen. Lassen Sie das Gerät niemals im Freien stehen. Das Gerät darf bei Nässe nicht benutzt werden. Wir empfehlen während der Arbeit mit dem Gerät das Tragen von Sicherheitshandschuhen. Tragen Sie geeignete Arbeitskleidung wie Handschuhe und rutschfeste Schuhe. Tragen Sie keine weiten Kleidungsstücke und schützen Sie lange Haare durch ein Haarnetz. Vermeiden Sie unnormale Arbeitshaltungen und achten Sie auf einen sicheren Stand. Achten Sie beim eingeschalteten Gerät auf einen Sicherheitsabstand zwischen Arbeitsgerät und Körper. Achten Sie darauf, dass sich in Ihrem Arbeitsbereich keine anderen Personen oder Tiere aufhalten (Drehradius). Im Schnittbereich dürfen sich keine Kabel befinden. Verwenden Sie das Gerät nur, wenn es sich in einem ordentlichen Betriebszustand befindet. Prüfen Sie die Schneidvorrichtung regelmäßig auf Anzeichen von Beschädigungen und sorgen Sie bei Bedarf dafür, dass das Gerät durch den Kundendienst oder eine qualifizierte Werkstatt fachgerecht repariert wird. Bewahren Sie das Gerät an einem trockenen Ort auf, der für Kinder unzugänglich ist. Wenn das Gerät nicht benutzt wird, müssen Sie es mit der mitgelieferten Schutzabdeckung sichern, damit ein versehentlicher Kontakt mit den Messern ausgeschlossen ist. Das Gerät darf nicht überladen werden. Setzen Sie das Gerät nicht für Arbeiten ein, für die es nicht vorgesehen ist. Das Gerät muss regelmäßig geprüft und gewartet werden. Tauschen Sie beschädigte Messer stets paarweise aus. Falls das Gerät durch einen Aufprall beschädigt wird (falls es auf einen harten Untergrund fällt usw.), müssen Sie es umgehend durch einen Fachmann überprüfen lassen. Gehen Sie mit Ihrem Gerät sorgfältig um. Halten Sie es sauber und scharf, um ein effizientes und sicheres Schneiden zu gewährleisten. Befolgen Sie die Wartungs- und Reinigungsvorschriften. Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) bestimmt, die körperlich, sensorisch oder geistig eingeschränkt sind. Auch Personen mit Mangel an Erfahrung oder Wissen über das Gerät ist es untersagt mit dem Gerät zu arbeiten. Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. 4Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt, mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen führen. Elektrische Sicherheit GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom! Bei Beheben von Störungen und vor der Wartung den Netzstecker ziehen. Nur an Anschlüssen mit Fehlerstromschalter (RCD) betreiben! Bitte fragen Sie eine Elektrofachkraft. Die Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen. Das Kabel vor Hitze, Öl und scharfen Kanten schützen. Allgemeine Hinweise Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob Netzkabel und Stecker, beschädigt sind. Ein beschädigtes Gerät darf nicht benutzt werden. Gerät im Schadensfall vom GÜDE Service oder einem autorisierten Elektrofachmann prüfen lassen. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

3. Zahl der Verletzten

4. Art der Verletzungen

Kennzeichnung Produktsicherheit:

Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform

geprüfte Sicherheit Verbote: Verbot, allgemein (in Verbindung mit anderem Piktogramm) Nicht in rotierende Teile fassen Warnung: Warnung/Achtung Warnung vor Handverletzungen Gebote:

Vor Gebrauch Bedienungsanleitung lesen Gehörschutz benutzen Umweltschutz: Abfall nicht in die Umwelt sondern fachgerecht entsorgen. Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling- Stellen abgegeben werden. Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Verpackung: Vor Nässe schützen Packungsorientierung Oben Technische Daten: Li-Ionen Akkukapazität Ladegerät/Dauer Schnittbreite Grasschere Schnittlänge Strauchschere Gewicht 5Restgefahren und Schutzmaßnahmen Elektrische Restgefahren Gefährdung Beschreibung Schutzmaßnahme(n) Direkter elektrischer Kontakt Stromschlag Fehlerstromschalter (RCD) Indirekter elektrischer Kontakt Stromschlag durch Medium Fehlerstromschalter (RCD) Entsorgung Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzeichnungen auf dem Gerät“.

Akkus umweltgerecht entsorgen, Li-Ion-Akkus sind entsorgungspflichtig. Lassen Sie defekte Akkus vom Fachhandel entsorgen. Akkus müssen aus dem Gerät entfernt werden bevor es verschrottet wird.

Entsorgen Sie Elektrogeräte nicht über den Hausmüll. Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Anforderungen an den Bediener Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben. Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig. Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine Sachkundige Person bzw. die Bedienungsanleitung. Eine spezielle Schulung ist nicht notwendig. Technische Daten Akku: 3,6 V / 1,3 Ah ( Li-Ion ) Ladegerät: 3-5 h Schnittbreite Grasschere: 80 mm Schnittlänge Strauchschere: 115 mm / max. Stärke 8 mm Akku-Laufzeit: ca. 50 min. Lärmwertangabe: L

84 dB Gewicht: 1 kg Transport und Lagerung Bewahren Sie das Gerät trocken und Frostfrei, außer Reichweite von Kindern auf. Reinigen Sie das Gerät mit einem feuchten Tuch. Berühren Sie nie die Polklemmen des Akkus!

Montage und Erstinbetriebnahme Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist elektronisch gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter. Es ist ratsam den Akku bei Nichtgebrauch halbjährlich mindestens einmal vollständig zu laden. Achten Sie darauf, dass der Messerschutz montiert ist um Schnittverletzungen zu vermeiden!

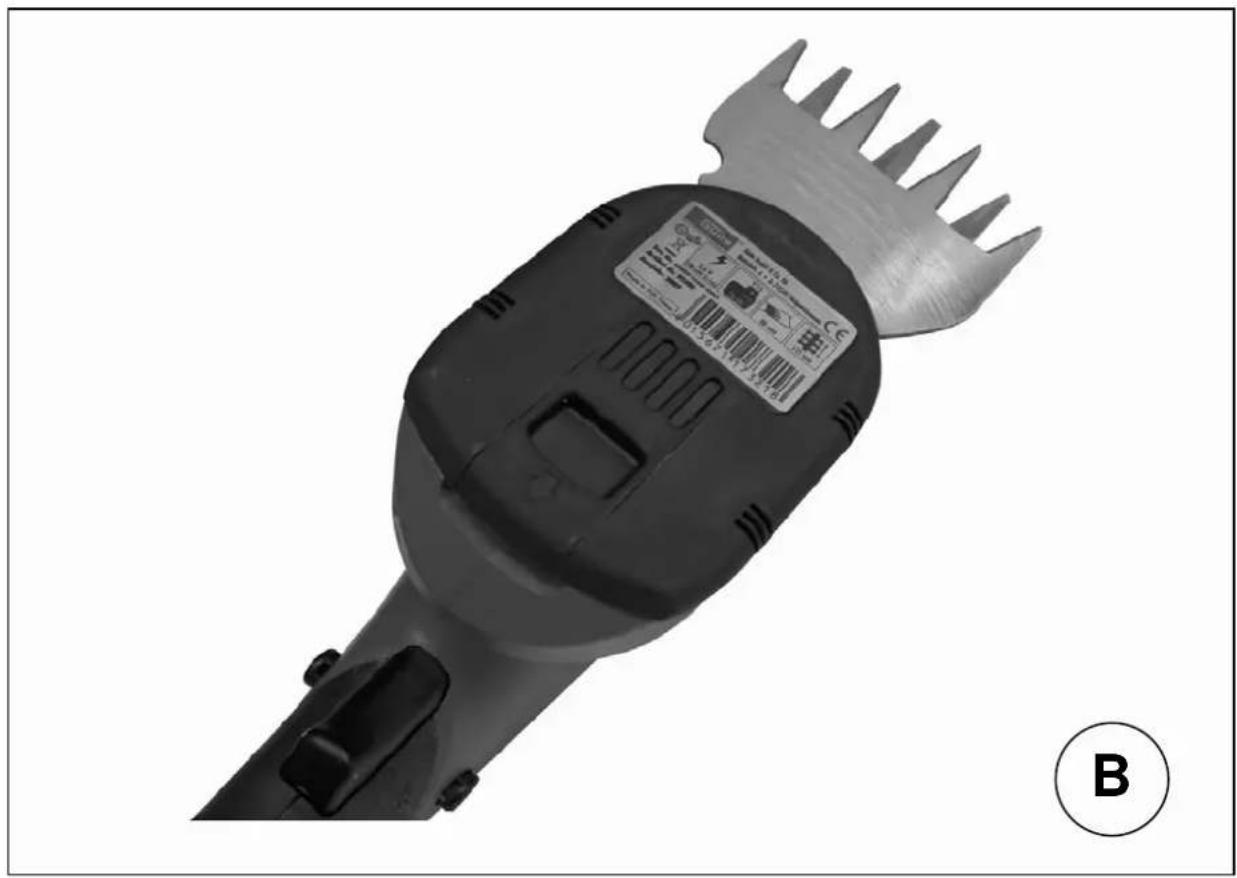

Vergleichen Sie die Spannung Ihres Stromnetzes mit der des Ladegerätes. Stimmt dies überein schließen Sie das Ladegerät am Stromnetz an. Stecken Sie das Ladekabel in die dazugehörige Buchse am Griffrücken des Gartenpflege-Set. Laden Sie den Akku vollständig auf (je nach Ladezustand benötigt der Akku 3-5 Stunden) Nehmen Sie den Messerschutz ab Um das Gartenpflege-Set zu betätigen, muss erst die Einschaltsperre, dann die Einschalttaste betätigt werden. Das Gartenpflege-Set ist nun Betriebsbereit Messerwechsel Achten Sie darauf, dass der Messerschutz montiert ist um Schnittverletzungen zu vermeiden! Um das Grasschneidmesser gegen das Strauchmesser zu tauschen muss der untere Deckel (B) des Grasscheiders abgenommen werden. Hierzu wird die Griffasche mit dem Pfeil wie in Abbildung (C) gezeigt angehoben und 6-8 mm in Richtung Bediengriff gezogen. Der Deckel kann nun abgehoben werden. Tauschen Sie das Grasschneidmesser durch das Strauchmesser. Der Extenter des Triebrades (D/a) muss hierbei exakt in die Aufnahme (D/b) greifen. Hierzu kann eine leichte Korrektur (Verschieben) der Aufnahme auf den Messer nötig sein bevor das Messer auf das Treibrad passt. Die Bohrung des Messers muss genau auf die beiden Zentrierstifte (D/c) passen. 6Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung? Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein. Seriennummer: Artikelnummer: Baujahr: Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com

Hinweis zu Lithium-Ionen-Akkus Der Li-Ionen-Akku zeichnet sich durch seine hohe Energiedichte aus. Seine nutzbare Lebensdauer beträgt mehrere Jahre; allerdings ist dies stark von der Nutzung und den Lagerungsbedingungen abhängig. Die Kapazität eines Lithium-Ionen-Akkus verringert sich selbst ohne Benutzung mit der Zeit, hauptsächlich durch parasitäre Reaktion des Lithiums mit dem Elektrolyten. Hersteller empfehlen eine Lagerung bei 15°C und einem Ladezustand von 60%, ein Kompromiss zwischen beschleunigter Alterung und Selbstentladung. Ein Akku sollte etwa alle sechs Monate auf 40-60% nachgeladen werden. Li-Ionen-Akkus dürfen nur mit spezieller Elektronik geladen werden. Lagerung und Sicherheitshinweise Li-Ion-Akkus: Lithium ist ein hochreaktiver Stoff. Auch wenn es nicht wie bei Lithiumbatterien als Li-Metall vorliegt, sind die Komponenten eines Li-Ionen-Akkus leicht brennbar. Mechanische Beschädigungen können zu inneren Kurzschlüssen führen. Unter Umständen ist der Defekt nicht unmittelbar zu erkennen. Noch 30 Minuten später kann es zum Ausbruch eines Feuers kommen. Lagerung: Li-Ion: Ladezustand 40-60% und kühl lagern. Sicherheitshinweise: Ein beschädigter Li-Ionen-Akku kann sich mit einer Zeitverzögerung von 30 Minuten und mehr entzünden. Einen brennenden Akku möglichst nicht mit Wasser, sondern mit Sand löschen. Ausgelaufene Elektrolytflüssigkeit eines Li-Iionen-Akkus lässt sich von Kleidung mit viel Wasser abwaschen. Die Elektrolytflüssigkeit ist brennbar.

57EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Wolpertshausen, 2012-12-19GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com
