BN68-01893A-01Fre.indd 29 2009-02-26 �� 7:55:01Hinweis zu Digitalfernsehgeräten (DVB-T)

1. Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-

T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst

mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die

Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen,

und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche

Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezikation

nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht unterstützt werden.

Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezikationen [August 2008] ein, aber es

kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen

Manche Kabelfernsehanbieter verlangen zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass

Sie den Vertragsbedingungen des Unternehmens zustimmen.

Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann

das Gerät möglicherweise nicht mit allen Anbietern störungsfrei zusammenarbeiten.

Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Vorsichtsmaßnahmen beim Anzeigen von Standbildern

Ein Standbild kann zu einer dauerhaften Beschädigung des Bildschirms führen.

Zeigen Sie Standbilder und teilweise unbewegte Bilder nicht länger als 2 Stunden auf dem LCD-Bildschirm an, da das Bild auf

diese Weise einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können

das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern

Der Betrieb des LCD-Monitors im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte

des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem

Monitor verursacht werden. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen Effekt

verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, fallen nicht unter die Garantie.

Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle

Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder anzeigen

© 2009 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

TruSurround HD, SRS und das Symbol sind eingetragene Marken von SRS Labs, Inc.Die TruSurround

HD-Technologie wird unter Lizenz von SRS Labs, Inc. in das System integriert.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind Warenzeichen der

N O T Hinweis Zielwahltaste TOOL-Taste

Batterien in die Fernbedienung einsetzen 5

BEDIENUNG Anzeigen von Menüs 6

Plug & Play-Funktion 7

SENDERSTEUERUNG Kongurieren des Kanalmenüs 8

Verwalten von Kanälen 10

BILDSTEUERUNG Kongurieren des Bildmenüs12

Verwenden Ihres Computers als Computerbildschirm (PC) 14

Fernsehgerät mithilfe des PCs einstellen 15

AUDIOSTEUERUNG Kongurieren des Tonmenüs 16

EINSTELLUNGEN Kongurieren der Menüeinstellungen 18

EINGANG / UNTERSTÜTZUNG Kongurieren des Signalquellenmenüs 20

Kongurieren des Supportmenü 21

INFORMATIONEN ZU ANYNET

Anschließen von Anynet

Einrichten von Anynet

Wechseln zwischen von Anynet

Wiedergabe über einen Receiver (Heimkinosystem) 24

Fehlerbehebung für Anynet

EMPFEHLUNGEN FÜR DEN BETRIEB Videotextfunktion 26

Anbringen des Standfußes 27

Anbringen der Wandhalterung 27

Kensington-Schloss als Diebstahlsicherung28

Befestigen des Fernsehgeräts an der Wand 28

Fehlerbehebung: Vor der Kontaktaufnahme mit dem

BN68-01893A-01Ger.indd 1 2009-02-26 �� 7:56:42Deutsch - 2

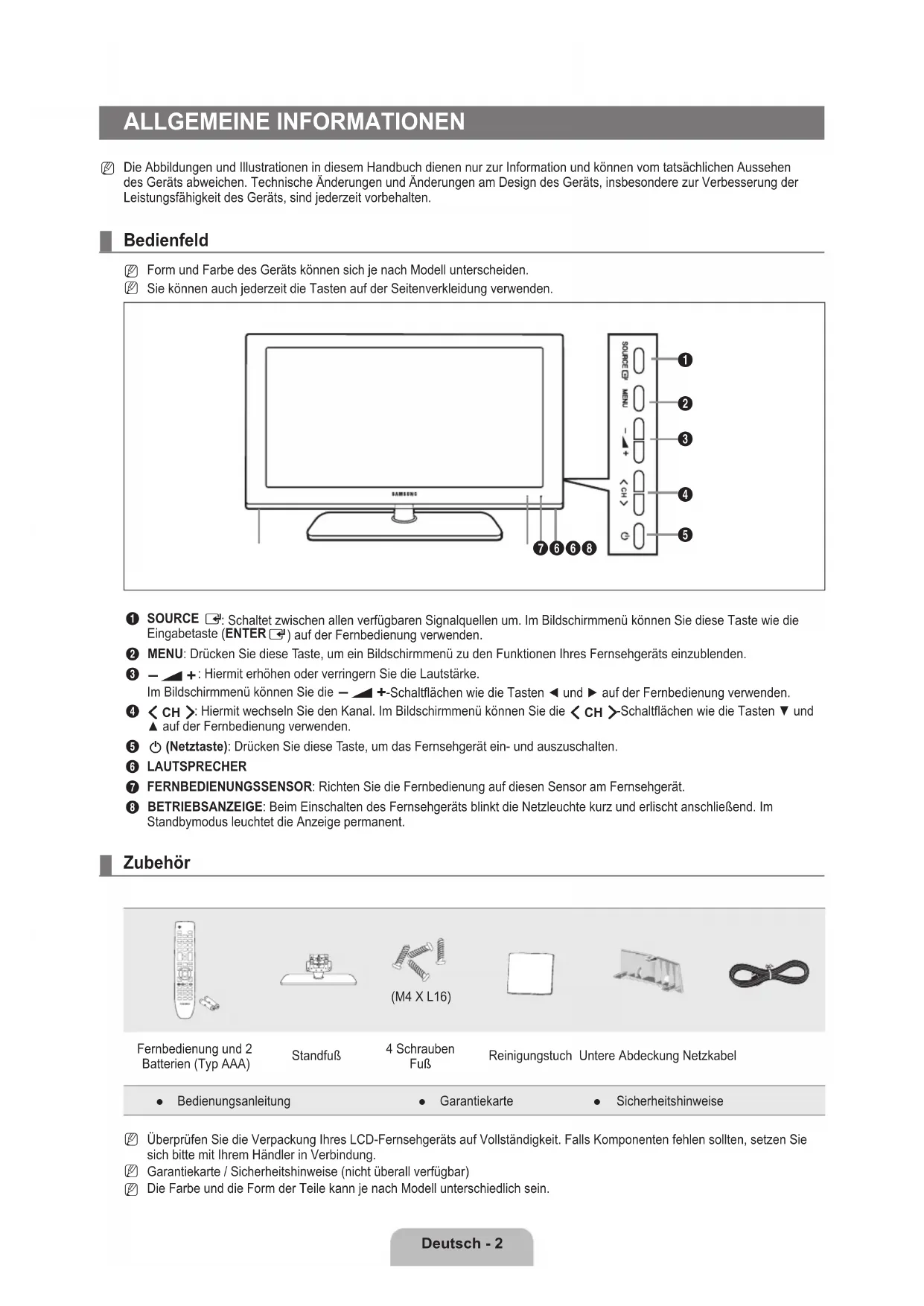

ALLGEMEINE INFORMATIONEN Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Technische Änderungen und Änderungen am Design des Geräts, insbesondere zur Verbesserung der Leistungsfähigkeit des Geräts, sind jederzeit vorbehalten. Bedienfeld Form und Farbe des Geräts können sich je nach Modell unterscheiden.Sie können auch jederzeit die Tasten auf der Seitenverkleidung verwenden. 1 SOURCE E : Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste (ENTER E ) auf der Fernbedienung verwenden. 2

MENU: Drücken Sie diese Taste, um ein Bildschirmmenü zu den Funktionen Ihres Fernsehgeräts einzublenden.

Y : Hiermit erhöhen oder verringern Sie die Lautstärke. Im Bildschirmmenü können Sie die Y -Schaltächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden. 4

Z : Hiermit wechseln Sie den Kanal. Im Bildschirmmenü können Sie die Z -Schaltächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden. 5

(Netztaste): Drücken Sie diese Taste, um das Fernsehgerät ein- und auszuschalten.

6 LAUTSPRECHER 7 FERNBEDIENUNGSSENSOR: Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. 8

BETRIEBSANZEIGE: Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standbymodus leuchtet die Anzeige permanent. Zubehör (M4 X L16)Fernbedienung und 2 Batterien (Typ AAA) Standfuß4 Schrauben Fuß Reinigungstuch Untere Abdeckung NetzkabelBedienungsanleitung ● Garantiekarte ● Sicherheitshinweise ● Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)Die Farbe und die Form der Teile kann je nach Modell unterschiedlich sein. N

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein.

Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe

DIGITAL AUDIO OUT (OPTICAL)

Anschluss für ein Digitalaudio-Gerät wie z. B. ein Heimkinosystem.

Wenn die HDMI IN-Anschlüsse verbunden sind, wird über den Anschluss DIGITAL AUDIO OUT (OPTICAL) am

Fernseher nur 2-Kanalton ausgegeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den optischen Ausgang am DVD-

Player oder an der Kabel-/Sat-Box direkt an einen Verstärker oder ein Heimkinosystem anschließen und nicht an das

PC Anschließen an den Videoausgang Ihres PCs.

ANT IN Anschluss an eine Antenne oder eine Kabelfernsehanlage.

PC/DVI(HDMI 1)[AUDIO]

Anschließen an den Audioausgang Ihres PCs.

DVI-Audioausgänge für externe Geräte.

AUDIO OUT [R-AUDIO-L]

Verbinden Sie das eine Ende des Cinch-Audiokabels mit dem Anschluss AUDIO OUT [R-AUDIO-L] auf der Rückseite

des Geräts und das andere Ende mit den entsprechenden Audioeingängen des Verstärkers oder DVD-Heimkinosystems.

KENSINGTON-SCHLOSS (modellabhängig)

Das (optionale) Kensington-Schloss dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen Ort.

Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät erworben

Die Position des Kensington-Schlosses ist modellabhängig.

HDMI IN 1, HDMI IN 2, HDMI IN 3

Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang.

Beim Anschluss von Geräten über HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.

Verwenden Sie den HDMI IN 1-Anschluss für DVI-Verbindungen mit einem externen Gerät. Verwenden Sie ein DVI-

HDMI-Kabel oder einen DVI-HDMI-Adapter (DVI auf HDMI) für den Videoanschluss und die PC/DVI(HDMI 1)[AUDIO]-

Anschlüsse für die Audioverbindung.

Sie können diese Anschlüsse auch verwenden, um an einen PC anzuschließen.

HDMI, die "hochauösende Multimediaschnittstelle" ermöglicht die Übertragung von hochauösenden digitalen

Videodaten und mehreren Kanälen mit Digitalaudio.

Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten Gerät (nicht

[Seitenverkleidung des Fernsehgeräts][Rückseite des Fernsehgeräts]Netzanschluss BN68-01893A-01Ger.indd 3 2009-02-26 �� 7:56:42Deutsch - 4

Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI kleiner ist, mit dem Kopierschutz HDCP

(High Bandwidth Digital Copy Protection/ digitaler Kopierschutz) ausgestattet ist und digitalen Mehrkanalton unterstützt.

Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf, wenn DVD-

oder Blu-ray-Player bzw. Kabel- oder Satellitenreceiver angeschlossen werden, die HDMI-Versionen vor 1.3 unterstützen.

Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-Kabel an den HDMI IN 1-Abschluss und die Audiokabel an die PC/DVI(HDMI 1)[AUDIO]-Anschlüsse auf der Rückseite des Fernsehgeräts

an. Wenn dies der Fall ist, erfragen Sie bei Firma, die Ihnen den DVD- oder Blu-ray-Player bzw. den Kabel- oder

Satellitenreceiver geliefert hat, die eingesetzte HDMI-Version. Anschließend fordern Sie ein Firmwareupdate an. HDMI-

Kabel für andere Versionen als 1.3 können störendes Flackern des Bildschirms verursachen oder zum völligen Ausfall

des Fernsehgeräts führen.

COMPONENT IN Verbinden Sie den Komponentenanschluss (PR, PB, Y) auf der Rückseite des Fernsehgeräts mit Hilfe des (optionalen)

Komponenten-Videokabels mit den entsprechenden Komponenten-Videoausgängen des DTV- oder DVD-Geräts.

Wenn Sie sowohl die Set-Top-Box als auch ein DTV- (oder DVD)-Gerät anschließen möchten, verbinden Sie die Set-Top-

Box mit dem DTV- (oder DVD)-Gerät, und verbinden Sie das DTV- oder DVD-Gerät mit dem Komponentenanschluss (PR,

PB, Y) des Fernsehgeräts.

Die PR, PB und Y-Anschlüsse von Komponentengeräten (DTV oder DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb

Verbinden Sie den Audioausgang [R-AUDIO-L] auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel (optional)

mit dem entsprechenden Audioausgang des DTV- oder DVD-Geräts.

Video Audio (L / R) RGB Video + Audio (L / R)

EXT O O O Nur TV- oder DTV-Ausgang verfügbar.

Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-Player.

SERVICE Anschluss für Softwareaktualisierungen.

AV IN [VIDEO] / [R-AUDIO-L]

Schließen Sie ein Cinch-Kabel an ein geeignetes A/V-Gerät (z. B. Videorecorder, DVD-Player oder Camcorder) an.

Verbinden Sie das eine Ende des Cinch-Audiokabels mit dem Anschluss [R-AUDIO-L] Ihres Geräts und das andere Ende

mit den entsprechenden Audioausgängen des A/V-Geräts.

COMMON INTERFACE-Steckplatz

Ohne eingelegte "CI-Karte" zeigt das Fernsehgerät auf einigen Kanälen ein "gestörtes Signal" an.

Die Verbindungsinformationen mit Telefonnummer, Kennung der CI-Karte, Hostkennung und anderen Angaben wird

nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren

Wenn die Konguration der Kanalinformationen abgeschlossen ist, wird die Meldung "Udating Completed" angezeigt.

Dies bedeutet, dass die Kanalliste aktualisiert wurde.

Sie müssen die CI-Karte bei einem der örtlichen Kabelnetzbetreiber beschaffen. Ziehen Sie die CI-Karte vorsichtig mit

den Händen heraus. Sie könnte beim Herunterfallen beschädigt werden.

Die Richtung, in der Sie die Karte einlegen müssen, ist darauf mit einem Pfeil markiert.

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

Zugangsmodule werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren ofziellen

Die Reichweite der Fernbedienung beträgt ca. 7 m.

Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

wechseln Sie den Kanal.

: Die Funktion dieser Taste

entspricht der Taste ENTER E

den Navigationstasten. Wenn Sie

die Zifferntasten verwenden, um

den Kanal zu wechseln, geben Sie

die Kanalnummer ein und drücken

Sie dann die Taste ENTER E

Danach wird der gewünschte Kanal

direkt eingeschaltet.

: Hiermit erhöhen oder

verringern Sie die Lautstärke.

SOURCE: Hiermit können Sie alle

verfügbaren Videosignalquellen

anzeigen und auswählen.

CH LIST: Hiermit zeigen Sie die

Kanalliste auf dem Bildschirm an.

TOOLS: Hiermit können Sie häug

verwendete Funktionen schnell

INFO : Hiermit können Sie

Informationen auf dem

Fernsehschirm anzeigen.

FARBTASTEN: Verwenden Sie

diese Tasten bei der Arbeit mit der

DUAL: Auswahl von Toneffekten

Verwenden Sie diese Tasten bei der

Arbeit mit DMA und Anynet

Mit dieser Fernbedienung können

Sie die Aufnahmen mit Samsung-

Rekordern über Anynet+ steuern.)

TV: Hiermit können Sie den TV-

Modus direkt aufrufen.

PRE-CH: Hiermit können Sie

zum zuletzt angezeigten Kanal

Taste, um den Ton vorübergehend

: Hiermit wechseln Sie den

MENU: Hiermit zeigen Sie das

FAV.CH: Drücken Sie diese Taste, um zu

Ihren Favoriten zu wechseln.

RETURN: Hiermit wechseln Sie zurück

: Auswählen von Optionen

im Bildschirmmenü und Ändern von

EXIT: Drücken Sie diese Taste, um das

P.SIZE: Hiermit wählen Sie die Bildgröße

SRS: Hiermit können Sie SRS TS HD

SUBT. : Mit dieser Taste können Sie

Hiermit zeigen Sie den

elektronischen Programmführer (EPG)

: Videotext-Modus auswählen (LIST /

: Videotextseite speichern

: Videotextgröße auswählen.

: Verborgenen Inhalt einblenden

Fastext-Thema auswählen

: Untergeordnete Videotextseite

: Nächste Videotextseite

: Vorige Videotextseite

: Teletext abbrechen

Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der Abbildung

Legen Sie zwei AAA-Batterien ein.

Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt

Schieben Sie die Abdeckung wieder auf die Fernbedienung.

Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet wird, nehmen Sie

die Batterien heraus, und lagern Sie sie an einem kühlen, trockenen Ort.

Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:

Ist das Fernsehgerät eingeschaltet?

Wurden Plus- und Minuspol der Batterien vertauscht?

Sind die Batterien leer?

Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht eingesteckt?

Bendet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?

I-II BN68-01893A-01Ger.indd 5 2009-02-26 �� 7:56:43Deutsch - 6

BEDIENUNG Anzeigen von Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu

erfahren, wie Sie im Menü navigieren, um die verschiedenen Funktionen auszuwählen und

Drücken Sie die Taste MENU.

Das Hauptmenü wird auf dem Bildschirm angezeigt. Auf der linken Seite sehen Sie

Symbole: Bild, Ton, Sender, Einstellungen, Eingang, Anwendung, Unterstützung.

Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.

Drücken Sie die Tasten ◄ oder ►, um in das Untermenü des Symbols zu wechseln.

Drücken Sie die Taste ▲ oder ▼, um im Menü zu navigieren.

Drücken Sie die Taste ENTER E

, um im Menü Eingaben vorzunehmen.

Ändern Sie mit den Tasten ▲/▼/◄/► die jeweils gewählte Option.

Durch Drücken der Taste RETURN gelangen Sie zurück ins vorherige Menü.

Drücken Sie zum Schließen des Menüs die Taste EXIT.

Die Tasten der Fernbedienung

Taste Vorgang Taste Vorgang

Bildschirmmenü anzeigen.

ENTER E Cursor bewegen und Elemente

Markiertes Element auswählen.

Einstellung bestätigen.

Zurück zum vorherigen Menü.

Bildschirmmenü schließen.

Beispiel: Einstellen der Helligkeit des Fernsehgeräts im Bildmenü

Einstellen der Helligkeit auf 80

Drücken Sie die Taste MENU, um das Menü anzuzeigen.

Drücken Sie die Taste ENTER E

, um Picture auszuwählen.

Wählen Sie mit den Tasten ▲ oder ▼ die Option Helligkeit.

Drücken Sie die Taste ENTER E

5. Drücken Sie die Tasten ◄ oder ►, bis die Helligkeit auf 80 eingestellt ist.

Drücken Sie die Taste ENTER E

Drücken Sie die Taste EXIT, um das Menü zu verlassen.

U Navig. L Einst. E Enter R Zurück 45 Helligkeit U Navig. L Einst. E Enter R Zurück 80 HelligkeitModus   :Standard ►Hinter.Licht : 7 Kontrast : 95Helligkeit : 45Schärfe : 50Farbe : 50Farbton (G/R) : G50 / R50 Bild

BN68-01893A-01Ger.indd 6 2009-02-26 �� 7:56:43Deutsch - 7

Plug & Play-Funktion

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die

Grundeinstellungen vorgenommen.

Drücken Sie die Taste POWER auf der Fernbedienung. Die Meldung You can set the

menu language. wird angezeigt.

Wählen Sie die gewünschte Sprache mit den Tasten ▲ oder ▼ aus. Drücken Sie die Taste

, um Ihre Auswahl zu bestätigen.

Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Shop Demo oder Privatgebrauch, und drücken Sie dann auf

Wir empfehlen Ihnen, das Fernsehgerät im Modus Privatgebrauch zu verwenden, um das optimale Bild für den

Privatgebrauch zu erzielen.

Shop Demo ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.

Wenn das Gerät versehentlich auf den Modus Shop Demo eingestellt wird, und Sie möchten wieder zurück zu

Privatgebrauch (Standard) wechseln, gehen Sie so vor: Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das

Menü "Volume" angezeigt wird, halten Sie die Taste MENU am Fernsehgerät 5 Sekunden lang gedrückt.

Drücken Sie die Taste ENTER E

. Wählen Sie das gewünschte Land mit der Taste ▲ oder ▼ aus. Drücken Sie die Taste

, um Ihre Auswahl zu bestätigen.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Terrestrisch oder Kabel, und drücken Sie dann die Taste

Terrestrisch: Terrestrisches Antennensignal.

Kabel: Kabelgebundenes Antennensignal.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Signalquelle aus, die gespeichert werden soll. Drücken Sie die Taste

, um Start auszuwählen.

Digital und Analog: Digitale und analoge Kanäle.

Digital: Digitale Kanäle.

Analog: Analoge Kanäle.

Wenn Sie das Antennensignal auf Kabel einstellen, können Sie im nächsten Schritt einen Wert für die Suche nach

Digitalkanälen eingeben. Weitere Informationen hierzu nden Sie unter Sender→Autom.speichern.

Die Kanalsuche wird automatisch gestartet und beendet.

Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste ENTER E

Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird die Meldung Uhrmodus einstellen angezeigt.

Drücken Sie die Taste ENTER E

. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann

Wenn Sie Manual wählen, wird Datum und Uhrzeit einstellen angezeigt.

Wenn Sie ein digitales Signal empfangen, wird die Zeit automatisch eingestellt. Anderenfalls wählen Sie Manuell, um die

Uhr zu stellen. (Informationen hierzu nden Sie auf Seite 18.)

Die Verbindungsmethode für optimale HD-Qualität wird vorgeschlagen. Nachdem Sie die Methode bestätigt haben, drücken

Sie die Taste ENTER E

Die Meldung Wir wünschen gute Unterhaltung! wird angezeigt. Drücken Sie abschließend die Taste ENTER E

So setzen Sie diese Funktion zurück:

Drücken Sie die Taste MENU, um das Menü anzuzeigen. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option

Einstellungen, und drücken Sie dann die Taste ENTER E

Drücken Sie die Taste ENTER E

erneut, um Plug & Play auszuwählen.

Geben Sie nun Ihre vierstellige PIN ein. Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000.

Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. (Informationen hierzu nden Sie auf Seite

Die Plug & Play-Funktion gibt es nur im TV-Modus.

N N N N N N N N N N N N N Plug & Play You can set the menu language.Menu Language : English ► E Enter BN68-01893A-01Ger.indd 7 2009-02-26 �� 7:56:43Deutsch - 8

SENDERSTEUERUNG KongurierendesKanalmenüs

Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

Sie können das Land für Analogkanäle ändern.

Sie können das Land für Digitalkanäle ändern.

Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und Frequenzbereiche sind vom

jeweiligen Land abhängig). Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Terrestrisch / Kabel

Antennensignal zum Speichern auswählen

Digital und Analog: Digitale und analoge Kanäle.

Digital: Digitale Kanäle.

Analog: Analoge Kanäle.

Bei Auswahl von Kabel→DigitalundAnalog oder Kabel→Digital

Wert für die Suche nach Kabelkanälen eingeben.

Suchlaufmodus→Voll/Netzwerk/Schnell

Network ID: Anzeigen der Netzwerkkennung.

Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)

Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Speicher des Fernsehgeräts.

Wenn Sie die automatische Speicherung anhalten möchten, drücken Sie auf

Die Meldung Automatische Senderspeicherung beenden? wird angezeigt.

Drücken Sie die Taste ◄ oder ►, um Ja auszuwählen, und drücken Sie dann die Taste

Hiermit wird manuell ein Kanal gesucht und dieser im Fernsehspeicher abgelegt.

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Manuelles Speichern von digitalen Kanälen.

Digitaler Sender ist nur im DTV-Modus verfügbar.

Sender: Stellen Sie die Kanalnummer mit den Tasten ▲, ▼ oder einer Zifferntaste (0 – 9) ein.

Frequenz: Einstellen der Frequenz mithilfe der Zifferntasten.

Bandbreite: Einstellen der Bandbreite mit den Tasten ▲, ▼ oder einer Zifferntaste (0 – 9).

Nach Abschluss des Suchlaufs werden die Kanäle in der Kanalliste aktualisiert.

Manuelles Speichern von analogen Kanälen.

Programm (der Programmplatz, der dem Sender zugewiesen werden soll) Stellen Sie den Programmplatz mit den Tasten ▲,

▼ oder einer Zifferntaste (0 – 9) ein.

Fernsehnorm→Auto/PAL/SECAM/NTSC4.43: Einstellen der Fernsehnorm mithilfe der Taste ▲ oder ▼.

Tonsystem→BG/DK/I/L: Einstellen des Tonsystems mithilfe der Taste ▲ oder ▼.

Sender (Wenn Ihnen die Nummer des zu speichernden Senders bekannt ist) Wählen Sie durch Drücken der Tasten ▲ oder

▼ die Option C (terrestrischer Kanal) oder S (Kabelkanal). Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲, ▼

oder eine Zifferntaste (0 - 9) , um die gewünschte Nummer auszuwählen.

Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0~9) auswählen.

Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

N N Land     ►Autom. speichernManuell speichernSuchoptionen für KabelHeute & MorgenAusführlichStandard : AusführlichSender BN68-01893A-01Ger.indd 8 2009-02-26 �� 7:56:43Deutsch - 9

Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind): Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼.

Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender empfangen wird.

Speichern (Zum Speichern des Kanals und des zugehörigen Programmplatzes): Drücken Sie die Taste

P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region Plätze mit den Nummern von

P00 bis P99 zugewiesen worden. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.

C (Antennenempfangsmodus): In diesem Modus können Sie Kanäle durch Eingabe der Nummer anwählen, die jedem

Antennensender zugeordnet ist.

S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer anwählen, die jedem

Kabelsender zugeordnet ist.

Suchoptionen für Kabelje nach Land

Mit Hilfe dieser Funktion können Sie manuell den Kanalbereich hinzufügen, der bei vollständiger Suche und automatischer

Speicherung durchsucht wird.

Frequenz (Start ~ Stopp): Hiermit zeigen Sie die Frequenz des Kanals an.

Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Heute & Morgen / Ausführlich

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Es kann sein, dass

Programmeinträge leer oder veraltet sind. Dies ist auf die für einen bestimmten Kanal übertragenen Informationen zurückzuführen.

Die Anzeige wird dynamisch aktualisiert, sobald neue Informationen verfügbar sind.

Detaillierte Verfahrensbeschreibungen zur Verwendung von Ausführlich und Heute & Morgen entnehmen Sie den Hinweisen

Sie können das Programmführermenü auch durch Drücken der Taste GUIDE aufrufen. (Weitere Informationen zum

Kongurieren des Standard nden Sie bei den entsprechenden Beschreibungen.)

Für die sechs in der linken Spalte angezeigten Kanäle werden die aktuelle und die nächste Sendung angezeigt.

Hier werden die Programminformationen in einem Zeitplan mit einer Unterteilung von jeweils 1 Stunde angezeigt. Es wird ein

Zeitfenster von 2 Stunden mit Programminformationen angezeigt. Dieses Fenster kann jedoch in der Zeit nach vorne oder nach

hinten verschoben werden.

Standard→Heute&Morgen/Ausführlich

Mit der Taste GUIDE auf der Fernbedienung können Sie einstellen, ob der Heute & Morgen oder der Ausführlich angezeigt

Detaillierte Verfahrensbeschreibungen zur Verwendung der Senderliste entnehmen Sie den Beschreibungen unter 'Verwalten von

Diese Optionen können Sie auch durch Drücken der Taste CH LIST (Kanalliste) auf der Fernbedienung aufrufen.

Durch Drücken der Tasten P

wechseln Sie innerhalb der gewählten Kanalliste

zwischen den Kanälen.

Es wird nur zwischen Kanälen der gespeicherten Kanalliste gewechselt.

Es wird nur zwischen Kanälen der Favoritenliste gewechselt.

Bei klarem Empfang ist keine Feinabstimmung nötig, da diese automatisch während der Sendersuche erfolgt. Falls das Signal

jedoch schwach oder das Bild verzerrt ist, müssen Sie unter Umständen eine manuelle Feinabstimmung durchführen.

Gespeicherte feinabgestimmte Kanäle werden mit einem Sternchen "*" auf der rechten Seite der Kanalnummer im Kanal-

Wählen Sie zum Zurücksetzen der Feinabstimmung die Option Reset aus, indem Sie zuerst die Taste ▲ oder ▼ und dann die

Eine Feinabstimmung ist nur für Analogfernsehgeräte möglich.

N N N BN68-01893A-01Ger.indd 9 2009-02-26 �� 7:56:43Deutsch - 10

Verwenden des Heute & Morgen / Ausführlich

Sie möchten... Dann...

Programm aus der Liste des Programmführers

Wählen Sie mit den Tasten ▲, ▼, ◄, ► das Programm aus.

Programmführer beenden Drücken Sie die blaue Taste.

Sobald Sie ein Programm gewählt haben, wird es zusammen mit einem Uhr-Symbol angezeigt. Nachdem Sie erneut auf ENTER E

gedrückt haben, drücken Sie auf ◄ oder ►, um die Option Annuler progr., zu wählen. Danach wird die Programmwahl aufgehoben

und das Uhr-Symbol wird entfernt

Programminformationen anzeigen Wählen Sie mit den Tasten ▲, ▼, ◄, ► das gewünschte Programm aus.

Drücken Sie die Taste INFO, wenn das Programm Ihrer Wahl markiert ist.

Der Programmtitel wird oben in der Mitte des Bildschirms angezeigt.

Klicken Sie auf die Taste INFO, wenn Sie genauere Informationen benötigen. Zu diesen Informationen gehören: Kanalnummer,

Programmdauer, Statusleiste, Kindersicherungsstufe, Bildqualität (HD/SD), Tonmodus, Untertitel oder Teletext, Sprache für Untertitel

oder Teletext sowie Kurzzusammenfassung des markierten Programms. “...” wird ... angezeigt.

Zwischen dem Programmführer Heute &

Morgen oder Ausführlich umzuschalten

Drücken Sie wiederholt die rote Taste.

Im ausführlichen Programmführer

Schnell zurückblättern (24 Stunden).

Schnell weiterblättern (24 Stunden).

Drücken Sie mehrmals die grüne Taste.

Drücken Sie mehrmals die gelbe Taste.

Verwalten von Kanälen

Mit diesem Menü können Sie Favoriten hinzufügen, löschen oder einstellen und den digitalen Programmführer für

Digitalsendungen verwenden.

Hiermit zeigen Sie alle verfügbaren Kanäle an.

Hiermit zeigen Sie alle hinzugefügten Kanäle an.

Hiermit zeigen Sie alle Favoritenkanäle an.

Durch Drücken der Taste FAV.CH auf der Fernbedienung aufrufen können Sie die

eingerichteten Favoritenkanäle auswählen.

Hiermit zeigen Sie alle vorgemerkten Programme an.

Wählen Sie im Fenster Alle Sender, Hinzugefügte Sender oder Favorit einen Kanal. Drücken Sie hierzu die Tasten ▲ / ▼

und die Taste ENTER E

. Nun können Sie den gewählten Kanal ansehen.

Verwenden der Farbtasten in Verbindung mit der Kanalliste.

Rot (Sendertyp): Schalten Sie zwischen TV, Radio, Daten / And. und Alle. um.

Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Kanalnummer.

Gelb (Wählen): Hiermit wählen Sie mehrere Kanallisten aus. Sie können die Funktionen zum Hinzufügen / Löschen /

Hinzufügen zu Favoriten / Löschen aus Favoriten oder Sperren / Freigeben gleichzeitig verwenden. Markieren Sie die

gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem

Namen des gewählten Kanals wird das Symbol

TOOLS (Extras): Hiermit zeigen Sie die Menüs Löschen (oder Hinzufügen), Zu Favoriten hinzufügen (oder

Aus Favoriten löschen), Sperren (oder Freigabe), Timer-Wiedergabe, Sendernamen bearbeiten, Sortieren,

Programmplatz bearbeiten, Alle wählen, Alle abwählen oder Autom. speichern an. (Der Inhalt des Menüs Optionen

hängt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

: Ein analoger Kanal.

: Ein Kanal, der durch Drücken der gelben Taste gewählt wurde.

: Ein Kanal, der als Favorit eingestellt ist.

: Ein Programm, das gerade gesendet wird.

: Ein gesperrter Kanal.

: Ein vorgemerktes Programm

Optionsmenü für Kanallisten (in Alle Sender / Hinzugefügte Sender / Favorit)

Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen.

Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.

Hinzufügen / Löschen

Sie können Kanäle löschen oder hinzufügen, damit nur die gewünschten Kanäle angezeigt

Alle gelöschten Kanäle werden im Menü Alle Sender angezeigt.

Wenn der Kanal in grauer Farbe dargestellt wird, wurde er gelöscht.

Das Menü Hinzufügen wird nur für gelöschte Kanäle angezeigt.

Sie können einen Kanal aus dem Menü Hinzugefügte Sender oder Favorit in gleicher

Zu Favoriten hinzufügen / Aus Favoriten löschen

Sie können Kanäle, die Sie häug sehen, als Favorit festlegen.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das Hinzufügen zu (oder Löschen aus) den

Favoriten auch durch Auswählen von Extras→ZuFavoritenhinzufügen (oder Aus Favoriten löschen) einstellen.

’ wird angezeigt, und der Kanal wird als Favorit festgelegt.

Alle Favoritenkanäle werden im Menü Favorit angezeigt.

Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. Diese Funktion ist nur verfügbar, wenn

die Kindersicherung aktiviert ist (Ein). (siehe Seite 19)

Der Eingabebildschirm für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000. Sie können die PIN ändern, indem Sie im Menü den Befehl

’ wird angezeigt, und der Kanal wird gesperrt.

Wenn Sie ein Programm zum Anschauen vorgemerkt haben, wechselt das Fernsehgerät automatisch zum vorgemerkten Kanal in

der Kanalliste, auch wenn Sie gerade einen anderen Kanal anschauen. Um ein Programm vorzumerken, müssen Sie zuerst die

Uhrzeit einstellen. (Siehe Seite 18)

Sie können nur gespeicherte Kanäle vormerken.

Sie können Kanal, Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen.

Das Vormerken eines Programms wird im Menü Programmiert angezeigt.

Digitaler Programmführer und Vormerken von Sendungen

Wenn Sie einen digitalen Kanal gewählt haben und die Taste ► drücken, wird der Programmführer für diesen Kanal

angezeigt. Gehen Sie in der oben beschriebenen Weise vor, wenn Sie ein Programm vormerken möchten.

Sendernamen bearbeiten (nur Analogkanäle)

Sie können Kanäle mit Beschriftungen versehen, sodass die ersten Buchstaben des Namens immer dann angezeigt werden, wenn

Sie den Kanal wählen.

Die Namen der digitalen Sender werden automatisch zugewiesen und können nicht geändert werden.

Programmplatz bearbeiten (nur Digitalkanäle)

Sie können die Kanalnummer auch mit den Zifferntasten der Fernbedienung einstellen.

Sortieren (nur Analogkanäle)

Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem

automatischen Speichern von Sendern erforderlich.

Alle wählen / Alle abwählen

Alle wählen: Sie können alle Kanäle in der Kanalliste auswählen.

Alle abwählen: Nun können Sie die Auswahl aller Kanäle aufheben.

Alle abwählen können Sie nur wählen, wenn mindestens ein Kanal gewählt ist.

Weitere Informationen zum Einstellen der Optionen nden Sie auf Seite 8.

Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

A 2 C -- A 3 ♥ C -- A 4 C -- A 5 C -- A 6 C -- A 7 C --Hinzugefügte Sender Alle ■ Sendertyp ■ Zoom ■ Wählen T Extras LöschenZu Favoriten hinzufügenSperrenTimer-WiedergabeSendernamen bearbeitenSortieren ▼

BN68-01893A-01Ger.indd 11 2009-02-26 �� 7:56:44Deutsch - 12

Optionsmenü für Kanallisten (Vorgemerkte)

Mit dieser Menüoption können Sie eine Vormerkung anzeigen, ändern oder löschen.

Drücken Sie die Taste TOOLS, um das Optionsmenü zu öffnen.

Wählen Sie diese Option, um eine Vormerkung zu ändern.

Programmierung abbrechen

Wählen Sie diese Option, um eine Vormerkung zu stornieren.

Wählen Sie diese Option, um eine Vormerkung anzuzeigen. (Sie können auch die

Vormerkinformationen auswählen).

Wählen Sie alle vorgemerkten Programme.

BILDSTEUERUNG KongurierendesBildmenüs

Sie können den Bildstandard auswählen, der für Ihre Sehgewohnheiten am besten geeignet

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den

Bildmodus durch Auswahl von Extras→Bildmodus einstellen.

Wählen Sie diese Option für die Anzeige von hochauösenden Fernsehbildern bei starker

Umgebungsbeleuchtung aus.

Wählen Sie diese Option für die optimale Anzeige von Fernsehbildern bei normaler

Umgebungsbeleuchtung aus.

Wählen Sie diese Option für die optimale Anzeige von Filmen in einem abgedunkelten Zimmer.

Hinter.Licht / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität:

Hinter.Licht: Hiermit stellen Sie die Helligkeit der LCD-Hintergrundbeleuchtung ein.

Kontrast: Hiermit stellen Sie den Kontrast des Bilds ein.

Helligkeit: Hiermit stellen Sie die Helligkeit des Bilds ein.

Schärfe: Hiermit stellen Sie die Kantenauösung des Bilds ein.

Farbe: Hiermit stellen Sie die Farbsättigung des Bilds ein.

Farbton (G/R): Hiermit stellen Sie die Farbtemperatur ein.

Wählen Sie zuerst einen Bildmodus zum Anpassen. Die eingestellten Werte werden auf jeden Bildmodus angewendet.

Wenn Sie Änderungen an Hinter.Licht, Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das

Bildschirmmenü entsprechend eingestellt.

Sie können die Funktion Farbton (G/R) im Analogmodus von TV, Ext., AV des PAL-Systems nicht verwenden.

Im PC-Modus können Sie nur Hinter.Licht, Kontrast und Helligkeit einstellen.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts

angeschlossen haben.

Die im Betrieb verbrauchte Energiemenge geht deutlich zurück, wenn Sie die Helligkeit des Bildes reduzieren. Damit senken

Sie die Betriebskosten.

Erweiterte Einstellungen

Bei den neuen Fernsehgeräten von Samsung können Sie die Bildeinstellungen noch genauer anpassen als mit den früheren

Modellen. Informationen Bildeinstellungen im Einzelnen nden Sie nachfolgend.

Erweiterte Einstellungen stehen in den Modi Standard oder Film zur Verfügung.

Im PC-Modus können von den Erweiterte Einstellungen nur Gamma und Weißabgleich eingestellt werden.

N N Modus   :Standard ►Hinter.Licht : 7 Kontrast : 95Helligkeit : 45Schärfe : 50Farbe : 50Farbton (G/R) : G50 / R50 Bild Farbe : 50Farbton (G/R) : G50 / R50ErweiterteEinstellungen ►BildoptionenBild zurücksetzen Bild 1 / 1 / 200913:59 5 TV1 Quincy, M.E18:59 2 TV3 The Equalizer20:59 2 TV3 McMillan & WifeProgrammiert Alle ■ Zoom ■ Wählen T Extras E Information Info ändernProg. LöschenInformationAlle wählen BN68-01893A-01Ger.indd 12 2009-02-26 �� 7:56:44Deutsch - 13

Schwarzton→Aus/Dunkel/Dunkler/Dunkelst

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Optimalkontrast→Aus/Gering/Mittel/Hoch

Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.

Sie können die Intensität der Primärfarbe (Rot, Grün und Blau) einstellen.

Der Farbraum ist eine Farbmatrix bestehend aus den Farben Rot, Grün und Blau. Wählen Sie Ihren bevorzugten Farbraum, um

die Welt in den natürlichsten Farben zu erfahren.

Nativ: Der native Farbraum ermöglicht tiefe und lebhafte Farbtöne.

Auto: Mit dem Farbraum "Auto" wird, je nach Programmquelle, der natürlichste Farbton eingestellt.

Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.

R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain: Sie können die Farbtemperatur in den hellen Bereichen durch

Verändern der Werte für R, G, B. einstellen. Empfohlen nur für erfahrene Benutzer.

Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.

Sie können im Bild den Farbton Rosa (Fleischfarbe) betonen.

Wenn Sie den Anpassungswert ändern, wird der angepasste Bildschirm aktualisiert.

Kantenglättung→Aus/Ein

Sie können die Objektbegrenzungen im Bild betonen.

Im PC-Modus können von den Bildoptionen nur Farbtemp. und Größe eingestellt werden.

Farbtemp.→Kalt/Normal/Warm1/Warm2

Sie können den für Ihre Augen angenehmsten Farbton auswählen.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts

angeschlossen haben.

Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Film eingestellt ist.

Sie können ein Bildformat auswählen, das Ihren Sehgewohnheiten am besten entspricht.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die Größe durch Auswahl von Extras→

Bildformat einstellen.

Diese Optionen können Sie auch durch Drücken der Taste P.SIZE auf der Fernbedienung aufrufen.

Auto Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.

16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen

BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.

4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.

Bildschirmanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder

Component-Signalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt.

Je nach Signalquelle können die Bildgrößenoptionen variieren.

Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren.

Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden.

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Fernsehgeräts

angeschlossen haben.

Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei Stunden lang ein

unbewegten Bild angezeigt haben.

BreitZoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTER E

Tasten ▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTER E

Zoom: Wählen Sie durch Drücken der Taste ► die Option Position, und drücken Sie dann die Taste ENTER E

▲ oder ▼ können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie dann die Taste ENTER E

durch Drücken der Taste ► die Option Größe, und drücken Sie dann die Taste ENTER E

. Drücken Sie die Tasten ▲ oder

▼, um das Bild in vertikaler Richtung zu vergrößern oder zu verkleinern. Drücken Sie dann die Taste ENTER E

Nach Auswahl von Bildschirmanpassung im Modus HDMI (1080i/1080p) oder Component (1080i/1080p): Wählen Sie durch

Drücken der Tasten ◄ oder ► die Option Position. Mit den Tasten ▲, ▼, ◄ oder ► können Sie das Bild verschieben.

Reset: Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Reset, und drücken Sie dann die Taste ENTER E

können die Einstellung initialisieren.

Wenn Sie die Funktion Bildschirmanpassung zusammen mit einem 720p HDMI-Signal verwenden, wird wie bei Overscan

oben, unten, links und rechts eine Zeile abgeschnitten.

Bildschirmmodus→16:9/BreitZoom/Zoom/4:3

Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Auto Breit einstellen, können Sie bestimmen, dass das Bild

als 4:3 WSS (Breitbilddienst) oder gar nicht angezeigt werden soll. Da jedes europäische Land eine andere Bildgröße verwendet,

können die Benutzer sie damit einstellen.

16:9: Mit dieser Option stellen Sie das Breitbildformat 16:9 ein.

BreitZoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Zoom: Hiermit vergrößern Sie das Bild vertikal.

4:3: Hiermit stellen Sie das Bildformat auf den Normal-Modus 4:3 ein.

Diese Funktion ist im Modus Auto Breit verfügbar.

Diese Funktion ist im Modus PC, Component oder HDMI nicht verfügbar.

DigitaleRM→Aus/Gering/Mittel/Hoch/Auto

Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale Rauschunterdrückung aktivieren, um

ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu verringern.

Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild angezeigt wird.

HDMI-Schwarzp.→Normal/Gering

Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe anzupassen.

Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv.

Filmmodus→Aus/Auto

Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und

das Bild auf die optimale Qualität eingestellt werden kann.

Filmmodus wird bei TV, AV, COMPONENT(480i / 1080i) und HDMI(480i / 1080i). unterstützt.

Bildzurücksetzen→Bildmoduszurücksetzen/Storno

Setzt alle Bildeinstellungen auf die Standardwerte zurück.

Wählen Sie zuerst einen Bildmodus zum Zurücksetzen. Die Reset-Funktion wird für jeden Bildmodus durchgeführt.

Bildmodus zurücksetzen: Alle aktuellen Bildwerte werden auf die Standardwerte zurückgesetzt.

Verwenden Ihres Computers als Computerbildschirm (PC)

KongurierenIhrerPC-Software(unterWindowsXP)

Im Folgenden sind die typischen Anzeigeeinstellungen für einen Windows-Computer aufgeführt. Die von Ihrem PC angezeigten

Fenster entsprechen je nach installierter Windows-Version und verwendeter Grakkarte möglicherweise nicht genau der

Abbildung. Dennoch sind die hier nachfolgenden grundlegenden Kongurationsinformationen in fast allen Fällen anwendbar.

(Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

Klicken Sie im Startmenü von Windows auf die Systemsteuerung.

Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird

Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld

Klicken Sie nun im Dialogfeld „Anzeige“ auf die Registerkarte „Einstellungen”.

Stellen Sie die Bildschirmauösung auf folgenden Wert: Optimal – 1920 x 1080 Pixel

Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung 60 oder 60 Hz ausgewählt werden.

Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

BN68-01893A-01Ger.indd 14 2009-02-26 �� 7:56:44Deutsch - 15

Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auösung ab. Bei den in der Tabelle angegebenen

Auösungen handelt es sich um die empfohlenen Auösungen.

D-Sub- und HDMI/DVI-Eingang

1920 x 1080p 67,500 60,000 148,500 +/+

Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 1 erfolgen.

Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.

Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauösenden Modi (1920 x 1080 oder 1600 x 1200) zu

Bildrauschen führen.

Fernsehgerät mithilfe des PCs einstellen

Voreinstellung: Drücken Sie die Taste SOURCE (Quelle), um den Modus „PC“einzustellen.

Die automatische Einstellung ermöglicht eine automatische Anpassung des PC-Monitors

an das eingehende PC-Videosignal. Die Werte für „ne“, „coarse“ und „position“ werden

automatisch eingestellt.

Diese Funktion ist im DVI-HDMI-Modus nicht verfügbar.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können die

automatische Einstellung durch Auswahl von Extras→Autom.Einstellung durchführen.

Durch das Einstellen der Bildqualität können Bildstörungen und Rauschen beseitigt oder verringert werden. Falls sich Bildrauschen

durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob). Führen

Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes

verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

Passen Sie die Position des PC-Bilds an, wenn es nicht auf das Fernsehbild passt. Stellen Sie mit den Tasten ▲ oder ▼ die

vertikale Position ein. Stellen Sie mit den Tasten ◄ oder ► die horizontale Position ein.

Sie können alle Bildeinstellungen auf die werkseitig eingestellten Ausgangswerte zurücksetzen.

Helligkeit : 45 Schärfe : 50Autom.Einstellung  ►PC-Bildschirm Erweiterte Einstellungen Bildoptionen Bild zurücksetzen Bild

BN68-01893A-01Ger.indd 15 2009-02-26 �� 7:56:45Deutsch - 16

AUDIOSTEUERUNG KongurierendesTonmenüs

Modus→Standard/Musik/Film/KlareStimme/Benutzerd.

Sie können einen Audiomodus gemäß Ihrem persönlichen Geschmack einstellen.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den

Tonmodus durch Auswahl von Extras → Tonmodus kongurieren.

Auswählen des normalen Tonmodus aus.

Betont die Musik im Verhältnis zu Stimmen.

Ermöglicht optimale Tonwiedergabe für Filme.

Betont Stimmen im Verhältnis zu anderen Tönen.

Abrufen ihrer benutzerdenierten Toneinstellungen.

Sie können den Ton Ihrem persönlichen Geschmack anpassen.

Sie können einen Audiomodus gemäß Ihrem persönlichen Geschmack einstellen.

Steuert die Balance zwischen dem linken und dem rechten Lautsprecher.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandbreite anpassen)

Zum Einstellen der unterschiedlichen Bandbreitenfrequenzen.

Setzt die Equalizereinstellungen auf die Standardwerte zurück.

SRSTruSurroundHD→Aus/Ein

SRS TEXT (SRS-Text) ist eine patentierte SRS-Technologie, die das Problem mit der Ausgabe von 5.1-Mehrkanalinhalten

über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem Stereo-System mit zwei Lautsprechern, auch den

internen Gerätelautsprechern, in den Genuss überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen

Drücken Sie die Taste SRS auf der Fernbedienung, um Aus oder Ein zu wählen.

Wiedergabesprache (nur digitale Kanäle)

Sie können die Standardsprache für Audio ändern. Zeigt die Sprachinformationen für den eingehenden Audiostream an.

Sie können nur Sprachen auswählen, die auch tatsächlich übertragen werden.

Audioformat→MPEG/DolbyDigital (nur digitale Kanäle)

Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der

Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in

diesen Fall die TV-Lautsprecher.

Entsprechend dem Sendesignal wird Audioformat angezeigt.

Audio für Sehgeschädigte (nur Digitalkanäle)

Dies ist eine zusätzliche Audiofunktion, mit der für sehbehinderte Personen eine zusätzliche Tonspur wiedergegeben wird.

Diese Funktion verarbeitet den Audiostream für die AB (Audio-Beschreibung), sofern diese vom Sender zusammen mit dem

Vordergrundton übertragen wird. Der Benutzer kann die Audio-Beschreibung aktivieren oder deaktivieren und die Lautstärke

❑ Modus   :Benutzerd. ►EqualizerSRS TruSurround HD : AusWiedergabesprache : - - -Audioformat : - - -Audio für SehgeschädigteAuto. Lautst. : Aus Ton

BN68-01893A-01Ger.indd 16 2009-02-26 �� 7:56:45Deutsch - 17

AudiofürSehgeschädigte→Aus/Ein

Hiermit schalten Sie die Funktion für Audiobeschreibungen ein und aus.

Hiermit stellen Sie die Lautstärke der Audiobeschreibungen ein.

Lautstärke ist aktiv, wenn Audio für Sehgeschädigte aktiviert Ein ist.

Auto.Lautst.→Aus/Ein

Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke, so dass es erforderlich

sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes Mal nachzuregeln. Mit der Funktion für automatische

Lautstärkeeinstellung wird die Lautstärke automatisch bei starkem Modulationssignal verringert und bei schwachem

Modulationssignal erhöht.

Lautsprecherauswählen→Ext.Lautsprecher/TV-Lautsprecher

Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.

Die Lautstärketasten und MUTE sind deaktiviert, wenn Lautsprecher auswählen auf Ext. Lautsprecher geschaltet ist.

Wenn Sie im Menü Lautsprecher auswählen die Option Ext. Lautsprecher wählen, werden die Audioeinstellungen

Tonzurücksetzen→Allezurücksetzen/Ton-Modusreset/Abbrechen

Sie können alle Audioeinstellungen wieder auf die Werkseinstellungen zurücksetzen.

Sie können den Tonwiedergabemodus durch Drücken der Taste DUAL wählen. Wenn Sie die Taste drücken, wird der aktuelle

Tonwiedergabemodus auf dem Bildschirm angezeigt.

Audiosystem Dual 1/2 Standard

Mono MONO Automatischer Wechsel

Mono MONO Automatischer Wechsel

Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln.

Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.

Diese Funktion ist nur im TV-Modus verfügbar.

EINSTELLUNGEN KongurierenderMenüeinstellungen

Sie können die Menüsprache festlegen.

Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des

Fernsehgeräts verwenden können.

Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.

Sie können die aktuelle Zeit manuell oder automatisch einstellen.

Auto: Hiermit stellen Sie die Uhrzeit automatisch anhand der Zeit aus der digitalen

Manuell: Hiermit stellen Sie die aktuelle Zeit auf einen manuell eingestellten Wert ein.

Je nach Sendestation und Signal erfolgt die automatische Zeiteinstellung

möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.

Der Antennen- oder Kabelanschluss muss vorhanden sein, um die Zeit automatisch

Sie können die aktuelle Zeit manuell einstellen.

Kongurieren Sie diese Option, nachdem Sie Uhr-Modus auf Manuell eingestellt haben.

Sie können Tag, Monat, Jahr, Stunde und Minute auch direkt über die Zifferntasten auf der Fernbedienung einstellen.

Sleep-Timer→Aus/30min/60min/90min/120min/150min/180min

Der Sleep-Timer schaltet das Fernsehgerät automatisch nach einer eingestellten Zeit (30, 60, 90, 120, 150, 180 Minuten) aus.

"Wenn die eingestellte Zeit abgelaufen ist, schaltet das Fernsehgerät automatisch in den Standby-Modus."

Um die Sleep-Timer-Funktion abzubrechen, wählen Sie Aus.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können den Sleep-Timer durch Auswahl von Extras→

Sleep-Timer einstellen.

Timer 1 / Timer 2 / Timer 3

Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr

Anschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Nachdem Sie die

gewünschten Einstellungen vorgenommen haben, aktivieren Sie den Timer, mit Aktivieren.)

Ausschaltzeit: Stellen Sie Stunde, Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Nachdem Sie die

gewünschten Einstellungen vorgenommen haben, aktivieren Sie den Timer, mit Aktivieren.)

Lautstärke: Stellen Sie die gewünschte Einschaltlautstärke ein.

TV-Empfang: Wählen Sie Terrestrisch oder Kabel.

Sender: Wählen Sie den gewünschten Kanal.

Wiederholmodus: Wählen Sie Einmal, Täglich, Mo~Fr, Mo~Sa, Sa~So oder Manuell.

Wenn Manuell gewählt ist, drücken Sie die Taste ►, um den gewünschten Wochentag einzustellen. Drücken Sie die

, wenn der gewünschte Tag markiert ist, und das Symbol

Sie können die Stunden, Minuten und den Kanal auch über die Zifferntasten auf der Fernbedienung einstellen.

Auto Power Off (Autom. Ausschalten)

Wenn Sie den Timer aktivieren, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten durch den Timer ab,

wenn in dieser Zeit keine Funktionen verwendet wurden Diese Funktion ist nur verfügbar, wenn der Timer aktiviert ist, und sie

verhindert Schäden durch Überhitzung, wenn das Fernsehgerät zu lange eingeschaltet ist.

Spielemodus→Aus/Ein

Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemenüs ein

realistischeres Spielerlebnis.

Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen, beenden Sie den

Spielemodus über das Einstellungsmenü.

Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht.

Spielemodus ist im normalen TV- und PC-Modus nicht verfügbar.

Wenn der Spielemodus aktiviert ist:

Der Bildmodus wird automatisch auf Standard eingestellt und kann vom Benutzer nicht geändert werden.

Der Bildmodus wird automatisch auf Benutzerd. eingestellt und kann vom Benutzer nicht geändert werden. Passen Sie

den Ton unter Verwendung des Equalizers an.

– Plug & Play Sprache  :Deutsch ► Zeit Spielemodus : Aus Kindersicherung : EinPIN ändernSicherungsstufeUntertitelEinstellungenUntertitelTeletextsprache : - - -Voreinstellung   ►Digitaltext : DigitaltextMelodie : MittelEnergiesparmod. : AusCommon InterfaceEinstellungen BN68-01893A-01Ger.indd 18 2009-02-26 �� 7:56:45Deutsch - 19

Kindersicherung→Aus/Ein

Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern ungeeignete Programme anzuschauen,

indem das Bild blockiert und der Ton stummgeschaltet wird.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige

Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000. Sie können die PIN ändern, indem Sie im Menü den Befehl

Sie können einige der Kanäle in der Kanalliste sperren. (Informationen hierzu nden Sie auf Seite 9.)

Kindersicherung ist nur im TV-Modus verfügbar.

Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige

Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die

PIN auf 0-0-0-0 zurückzusetzen: POWER (Aus), MUTE, 8, 2, 4, POWER (Ei).

Mit dieser Funktion können Sie nicht autorisierte Benutzer, z. B. Kinder, daran hindern, ungeeignete Programme anzuschauen.

Hierzu verwenden Sie eine benutzerdenierte vierstellige PIN.

Die für die Altersbeschränkung verfügbaren Elemente können in Abhängigkeit vom jeweiligen Land variieren.

Ehe das Einstellungsfenster angezeigt wird, wird das Fenster zur Eingabe der PIN geöffnet. Geben Sie nun Ihre vierstellige

Der Standard-PIN-Code eines neuen Fernsehgeräts lautet 0000. Sie können die PIN ändern, indem Sie im Menü den Befehl

Nachdem die Altersbeschränkungen eingestellt sind, wird das Symbol '

Alle zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen aufzuheben.

Keine zul.: Drücken Sie diese Taste, um alle Altersbeschränkungen zu aktivieren.

Sie können Untertitel aktivieren und deaktivieren. Mit diesem Menü legen Sie den Untertitelmodus fest. Die Menüoption Normal ist

die Grundeinstellung für Untertitel, und die Option Schwerhörig ist für hörgeschädigte Personen bestimmt.

Untertitel→Aus/Ein : Hiermit können Sie Untertitel aktivieren oder deaktivieren.

Modus→Normal/Schwerhörig: Hiermit können Sie den Untertitelmodus festlegen.

Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen.

Wenn das Programm, das Sie gerade sehen, die Funktion Schwerhörig nicht unterstützt, wird selbst bei ausgewählter

Funktion Schwerhörig automatisch die Funktion "Normal" aktiviert.

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Sie können diese Optionen auswählen, indem Sie einfach die Taste SUBT. auf der Fernbedienung drücken.

Sie können die Videotextsprache durch Auswählen des Sprachtyps einstellen.

Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist.

Primäre Audiosprache / Sekundäre Audiosprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre

Videotextsprache / Sekundäre Videotextsprache

Mit dieser Funktion können Sie eine der verfügbaren Sprachen wählen. Die hier gewählte Sprache ist die Standardsprache, wenn

der Benutzer einen Kanal auswählt.

Wenn Sie die Spracheinstellung ändern, werden die Untertitelsprache, die Audiosprache und die Videotextsprache im Menü

"Sprache" automatisch in die gewünschte Sprache geändert.

Mit den Untermenüs für die Untertitelsprache, Audiosprache und Videotextsprache im Menü "Sprache" zeigen Sie eine Liste der

vom aktuellen Kanal unterstützten Sprachen an, und die aktuelle Auswahl wird hervorgehoben. Wenn Sie die Spracheinstellung

ändern, gilt die neue Auswahl nur für den aktuellen Kanal. Die geänderte Einstellung hat keinen Einuss auf die Einstellung der

Untertitelsprache, Audiosprache und Teletext-Sprache im Menü „Voreinstellung“.

Digitaltext→Deaktivieren/Aktivieren (nur Großbritannien)

Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert.

MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Ein internationaler Standard für Datenkompressionssysteme für Multimedia- und Hypermedia-Anwendungen. Dies ist ein

höheres Niveau als das MPEG-System, das solche datenverknüpfenden Hypertextmedien wie Standbilder, Zeichendienst,

Animations-, Grak- und Videodateien sowie Multimediadateien umfasst. MHEG ist eine Technologie für Laufzeitinteraktion

mit dem Benutzer, und sie wird auf verschiedenen Gebieten verwendet, z. B. VOD (Video-On-Demand), ITV (Interactive TV),

EC (Electronic Commerce), Teleweiterbildung, Telekonferenzen, digitale Bibliotheken und Netzwerkspiele.

Melodie→Aus/Gering/Mittel/Hoch

Es kann eine Melodie abgespielt werden, wenn der Bildschirm an- oder ausgeschaltet wird.

Die Melodie wird nicht abgespielt.

Das Fernsehgerät gibt keinen Ton aus, weil die MUTE-Taste gedrückt wurde.

Das Fernsehgerät gibt keinen Ton aus, weil die Lautstärketaste (–) gedrückt wurde.

Das Fernsehgerät wurde mit dem Sleep-Timer ausgeschaltet.

Energiesparmod.→Aus/Gering/Mittel/Hoch/Auto

Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie nachts

fernsehen, stellen Sie Energiesparmod. auf Hoch ein, um sowohl die Augenermüdung als auch den Stromverbrauch zu senken.

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können zudem die Energiesparoption durch Auswahl

von Extras→ Energiesparmod. anpassen.

Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü

ausgehend vom Menü "PC Card".

Anwendungsinformationen

Die folgenden Erklärungen gelten für den Fall, dass ein CAM-Modul in den CI-Schlitz gesteckt ist und angezeigt wird.

In den Anwendungsinformationen wird die CI-Karte beschrieben. Sie können das CAM-Modul unabhängig davon anschließen,

ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben.

2. Schieben Sie die CI-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt.

3. Schieben Sie das CAM-Modul mit installierter CI-Karte in den CI-Steckplatz (Common Interface) hinein.

(Schieben Sie das CAM-Modul in Pfeilrichtung bis zum Anschlag, sodass es parallel mit dem Steckplatz ist.)

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal.

Zugangsmodule werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren ofziellen

N N EINGANG / UNTERSTÜTZUNG KongurierendesSignalquellenmenüs

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder

an andere externe Signaleingänge wie z. B. DVD- bzw. Blu-ray-Player oder an einen

Satellitenreceiver (Set-Top Box) angeschlossen ist. Stellen Sie die gewünschte Signalquelle

TV / Ext. / AV / Komp./ PC / HDMI1/DVI / HDMI2 / HDMI3.

Sie können nur solche externen Geräte wählen, die an das Fernsehgerät angeschlossen

sind. Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben und am

Anfang dargestellt. Nicht angeschlossene Signalquellen werden am Ende der Liste

Verwenden der Farbtasten auf der Fernbedienung in Verbindung mit der Kanalliste.

Rot (Aktual.): Aktualisieren der angeschlossenen externen Geräte.

TOOLS (Extras): Anzeigen der Menüs Name bearb. und Information.

Drücken Sie die Taste SOURCE auf der Fernbedienung, um eine externe Signalquelle anzuzeigen. Der TV-Modus kann durch

Drücken der Taste TV , der Zifferntasten (0~9) oder der Taste P

auf der Fernbedienung ausgewählt werden.

Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI / DVI PC / TV / IPTV / Blu- ray / HD DVD / DMA Wenn ein PC mit einer Auösung von 1920 x 1080 bei 60 Hz an den Anschluss HDMI IN 1 angeschlossen wird, stellen Sie

unter Name bearb. im Modus Eingang den HDMI1-Modus auf DVI PC ein.

Bei schlechter Bildqualität führen Sie einen Bildtest durch. Prüfen Sie das bunte Testbild auf

dem Bildschirm um festzustellen, ob das Problem weiterhin besteht.

Ja: Wenn das Testbild nicht angezeigt wird oder wenn es verrauscht ist, wählen Sie Ja.

Möglicherweise liegt ein Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie beim

Callcenter von Samsung.

Nein: Wenn das Testbild fehlerlos angezeigt wird, wählen Sie Nein. Möglicherweise liegt

ein Problem mit Ihrer Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch

einmal. Wenn das Problem weiterhin besteht, schlagen Sie im Benutzerhandbuch für das

Bei schlechter Tonqualität führen Sie einen Audiotest durch. Sie können die Tonqualität kontrollieren, indem Sie über den

Fernseher ein im Gerät gespeicherte Melodie abspielen. Die Meldung "Besteht das Problem für diesen Audiotest weiterhin?" wird

Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher

auswählen im Audiomenü auf TV-Lautsprecher eingestellt ist.

Die Melodie ist im Test auch dann zu hören, wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn

der Ton mit der Taste MUTE stumm geschaltet wurde.

Ja: Wenn Sie den Ton beim Test nur durch einen Lautsprecher oder gar nicht hören, wählen Sie Ja. Möglicherweise liegt ein

Problem mit dem Fernsehgerät vor. Hilfe erhalten Sie beim Callcenter von Samsung.

Nein: Wenn Sie den Ton über die Lautsprecher hören können, wählen Sie Nein. Möglicherweise liegt ein Problem mit Ihrer

Haustechnik vor. Bitte überprüfen Sie sämtliche Anschlüsse noch einmal. Wenn das Problem weiterhin besteht, schlagen Sie

im Benutzerhandbuch für das externe Gerät nach.

Signalinformation (nur Digitalkanäle)

Im Gegensatz zu analogen Kanälen, deren Empfangsqualität von "verregnet" bis ungestört variieren kann, zeichnen sich digitale

Kanäle (HDTV) dadurch aus, dass sie entweder perfekte Empfangsqualität bieten oder gar keinen Empfang ermöglichen. Deshalb

können Sie anders als bei Analogkanälen keine Feinabstimmung vornehmen. Sie können aber Ihre Antenne so einstellen, dass

der Empfang der verfügbaren Digitalkanäle besser wird.

Wenn die Signalstärkeanzeige ein schwaches Signal anzeigt, verändern Sie die Position Ihre Antenne so, dass die

Signalstärke zunimmt. Machen Sie dies solange, bis Sie die optionale Ausrichtung mit dem stärksten Signal gefunden haben.

Damit Ihr Produkt stets mit den neuesten Funktionen des Digitalfernsehens ausgerüstet

ist, werden zusammen mit dem normalen TV-Signal regelmäßig Softwareaktualisierungen

übertragen. Das Gerät erkennt diese Signale automatisch und zeigt einen Hinweis auf die

Softwareaktualisierung an. Sie haben die Wahl, ob die Aktualisierung installiert werden soll.

PER USB Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade in das Fernsehgerät

ein. Achten Sie beim Einspielen des Upgrades darauf, die Stromversorgung nicht zu

unterbrechen und das USB-Laufwerk nicht zu entfernen. Das Fernsehgerät wird automatisch

ab- und wieder angeschaltet, sobald das Firmwareupgrade abgeschlossen ist. Kontrollieren

Sie die Firmwareversion, wenn das Update abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und

Audioeinstellungen wieder auf die werkseitigen Standardwerte zurückgesetzt.

Wir empfehlen, diese Werte aufzuschreiben, damit Sie sie nach dem Upgrade einfach wieder einstellen können.

Aktualisierung der Software über das Sendesignal.

Um die Softwareaktualisierung mit eingeschaltetem Hauptnetz fortzusetzen, wählen Sie mit den Tasten ▲ oder ▼ „Ein“ aus. 45

Minuten nach Beginn des Standbymodus wird die manuelle Aktualisierung automatisch ausgeführt. Da intern die Stromversorgung

für das Gerät eingeschaltet ist, kann der LCD-Bildschirm leicht beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde

andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software

So zeigen Sie die Informationen zur Softwareversion an.

In diesem Menü wird die Verbindungsmethode für optimale HDTV-Qualität vorgeschlagen.

Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren

Sie nden hier Informationen zum Callcenter, zum Gerät und zum Herunterladen der Softwaredateien.

❑ Rückseite des FernsehgerätsUSB-LaufwerkEigendiagnose   ►Software-UpdateHD-AnschlussplanSamsung kontaktierenUnterstützung BN68-01893A-01Ger.indd 21 2009-02-26 �� 7:56:45Deutsch - 22

INFORMATIONEN ZU ANYNET

Anschließen von Anynet

handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet

der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können.

-System unterstützt nur Anynet

-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese

Funktion unterstützt, suchen Sie das Anynet

Anschließen an ein Fernsehgerät

1 Verbinden Sie einen der Anschlüsse HDMI IN (1, 2 oder 3) am Fernsehgerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet

-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.

Anschluss an das Heimkinosystem

1 Verbinden Sie einen der Anschlüsse HDMI IN (1, 2 oder 3) am Fernsehgerät mit dem HDMI OUT-Anschluss am

entsprechenden Anynet

-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.

2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet

Geräts. Verwenden Sie hierfür ein HDMI-Kabel.

Verbinden Sie den DIGITAL AUDIO OUT (OPTICAL) am Fernsehgerät und den digitalen Audioeingang des Heimkinosystems

ausschließlich mit Hilfe des Glasfaserkabels.

Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den

linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen

Sie den DIGITAL AUDIO OUT (OPTICAL) des DVD- oder Blu-ray-Players bzw. des Kabel- oder Satellitenreceivers (also

Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen.

Schließen Sie nur ein Heimkinosystem an.

-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen möglicherweise keine

arbeitet, wenn das AV-Gerät, das Anynet

unterstützt, im Standby-Modus oder angeschaltet ist.

unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen

N N N N N N TV Optisches Kabel

Einrichten von Anynet

Drücken Sie die Taste TOOLS, um das Menü Extras anzuzeigen. Sie können das

-Menü auch durch Auswahl von Extras→Anynet+(HDMI-CEC) auswählen.

Damit Sie die Funktionen von Anynet

nutzen können, muss Anynet+ (HDMI-CEC) aktiviert

Wenn die Funktion Anynet+ (HDMI-CEC) deaktiviert ist, sind auch alle Funktionen in

Verbindung mit Anynet

Autom.Ausschalten→Nein/Ja

Automatisches Abschalten von Anynet

-Geräten durch Abschalten des Fernsehgeräts

verwenden können, muss die Geräteauswahl der Fernbedienung auf

TV eingestellt sein.

Wenn Sie Autom. Ausschalten aktivieren auf Ein setzen, werden auch die

angeschlossenen externen Geräte ausgeschaltet, wenn Sie das Fernsehgerät

ausschalten. Wenn das externe Gerät jedoch gerade aufnimmt, wird es möglicherweise

abgeschaltet oder auch nicht.

Wechseln zwischen von Anynet

1. Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER E

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Geräteliste, und drücken Sie

dann die Taste ENTER E

-Geräte aufgelistet. Wenn Sie das gewünschte Gerät nicht nden, drücken

Sie die rote Taste, um nach Geräten zu suchen.

Nur wenn Sie Anynet+ (HDMI-CEC) im Menü Einstellungen aktivieren, wird das

Menü Geräteliste angezeigt.

Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER E

System wechselt zum ausgewählten Gerät.

Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des

Umschaltens nicht abbrechen.

Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte ab.

Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt.

Zwar sucht das Fernsehgerät beim Anschalten mit der Netztaste automatisch die Geräteliste, aber Geräte, die bei

angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen werden, erscheinen in der Geräteliste nicht.

Drücken Sie die rote Taste, um die angeschlossenen Geräte zu suchen.

Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet

verwenden. Achten Sie darauf, immer nur mit Geräteliste zu einem Anynet

Der Inhalt des Anynet

-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet

Fernsehen Wechsel vom Anynet

-Modus zum Fernsehmodus.

Geräteliste Anzeige der Anynet

(Geräte_Name) Menü Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z.B. ein DVD-Recorder

angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt.

(Geräte_Name) Funktion Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z.B. ein DVD-Recorder

angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt.

Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit

Aufnahmefunktion verfügbar.)

N N N N N N N FernsehenGerätelisteAufnehmen : DVDRDVDR FunktionEmpfänger : EinEinstellungen U Navig. E Eingabe R ZurückGerätelisteEinstellungen U Navig. E Eingabe R ZurückEinstellungenAnynet+ (HDMI-CEC) : EinAutom. Ausschalten : Ja U Navig. E Eingabe R ZurückAnynet+(HDMI-CEC)  ►

Beenden der Aufnahme.

Empfänger Die Tonausgabe erfolgt über den Receiver.

Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen

Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).

-Modus verfügbare Tasten der TV-Fernbedienung

Gerätetyp Betriebsstatus Verfügbare Tasten

Nach dem Wechseln zum Gerät wird das

Menü des entsprechenden Geräts auf

dem Bildschirm angezeigt.

Tasten: ▲/▼/◄/►/Rad/ENTER E Farbtasten / EXIT-Taste

Nach dem Wechseln zum Gerät beim

Abspielen einer Datei

Nach dem Wechseln zum Gerät beim

Audiogerät Beim Aktivieren des Receivers Taste Lautstärke / MUTE Die Anynet

-Funktion ist nur nutzbar, wenn auf der Fernbedienung das Fernsehgerät als Empfänger eingestellt ist.

-Taste ist nur im Aufnahmestatus belegt.

-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können Anynet

TV-Fernbedienung steuern.

Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall das Anynet

-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.

Die Funktionen der Tasten

können je nach Gerät unterschiedlich sein.

Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER E

Wählen Sie mit den Tasten ▲ oder ▼ die Option Aufnehmen: (Geräte_Name), und

drücken Sie dann die Taste ENTER E

. Die Aufnahme beginnt.

Bei mehr als einem Aufnahmegerät

Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste

Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Gerät, und drücken Sie dann die Taste ENTER E

Das Aufnahmegerät wird nicht angezeigt.

Wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.

Zum Beenden drücken Sie die Taste EXIT.

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnehmen: (Geräte_Name).

wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen,

wird das Videosignal aus dieser Quelle aufgenommen.

Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen

ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät nden Sie im Benutzerhandbuch des

Wiedergabe über einen Receiver (Heimkinosystem)

Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.

Drücken Sie die Taste TOOLS. Drücken Sie die Taste ENTER E

, um Anynet+ (HDMI-CEC) auszuwählen.

Wählen Sie mit den Tasten ▲ oder ▼ die Option Empfänger. Drücken Sie die Taste ◄ oder ►, um Ein oder Aus

Zum Beenden drücken Sie die Taste EXIT.

Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt.

Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem Ausgang DIGITAL AUDIO OUT (OPTICAL) des Fernsehgeräts verbunden haben.

N N FernsehenGerätelisteAufnehmen : DVDRDVDR FunktionEmpfänger : EinEinrichtung U Navig. E Eingabe R Zurück BN68-01893A-01Ger.indd 24 2009-02-26 �� 7:56:47Deutsch - 25

Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der

Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das

Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale

Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der

Receiver des Heimkinosystems nur 2-Kanalton wiedergeben.

Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, wenn der Empfänger angeschaltet (Ein)

ist (z. B. durch Herausziehen des Netzkabels oder einen Stromausfall), ist möglicherweise Lautsprecher auswählen auf Ext.

Lautsprecher gesetzt, wenn Sie das Fernsehgerät wieder anschalten. (siehe Seite 17)

Fehlerbehebung für Anynet

Problem Mögliche Lösung

funktioniert nicht. Überprüfen Sie, ob das Gerät Anynet

-tauglich ist. Das Anynet

-System unterstützt nur

Schließen Sie nur einen Receiver (Heimkinosystem) an.

Prüfen Sie, ob das Netzkabel des Anynet

-Geräts richtig angeschlossen ist.

Prüfen Sie die Video/Audio/HDMI 1.3-Kabelverbindungen des Anynet

Prüfen Sie, ob Anynet

(HDMI-CEC) im Setupmenü von Anynet

Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.

Prüfen Sie, ob es sich um eine ausschließlich für Anynet

geeignete Fernbedienung handelt.

funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Plug&Play-Betrieb

Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher, dass die

Geräte wieder gesucht werden, oder schalten Sie das TV-Gerät aus und wieder ein.

Überprüfen Sie, ob die Anynet

-Funktion des Anynet

-Geräts eingeschaltet ist.

Prüfen Sie, ob das Anynet

-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist,

und kontrollieren Sie zudem, ob Anynet

im Menü "Einstellungen" von Anynet

Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln. Drücken Sie

dann die TOOLS-Taste, um das Anynet

-Menü anzuzeigen und die gewünschte Menüoption

Wählen Sie im Anynet

-Menü die Option zum Fernsehen.

Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei

dem es sich nicht um ein Anynet

und PRE-CH, um in den Fernsehmodus zu wechseln. (Beachten

Sie, dass die Kanaltaste nur funktioniert, wenn kein in den Tuner integriertes Anynet

Die Meldung "Verbinden

Sie können die Fernbedienung nicht verwenden, während Sie Anynet

kongurieren, oder in

einen anderen Anzeigemodus wechseln.

Verwenden Sie die Fernbedienung, wenn das Kongurieren von Anynet

Anzeigemodus abgeschlossen ist.

Keine Wiedergabe mit dem

Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.

Das angeschlossene Gerät

wird nicht angezeigt.

Prüfen Sie, ob das Gerät die Anynet

-Funktionen unterstützt.

Prüfen Sie, ob das HDMI 1.3-Kabel ordnungsgemäß angeschlossen wurde.

Prüfen Sie, ob Anynet

(HDMI-CEC) im Setupmenü von Anynet

Suchen Sie noch mal nach Anynet

-Geräte nur mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel

unterstützen möglicherweise keine Anynet

Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder

Stromausfall) zu einer Beendigung kommt, wiederholen Sie die Gerätesuche.

kann nicht aufgezeichnet

Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

Fernsehtons erfolgt über

Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.

BN68-01893A-01Ger.indd 25 2009-02-26 �� 7:56:47Deutsch - 26

EMPFEHLUNGEN FÜR DEN BETRIEB Videotextfunktion

Die meisten Fernsehsender bieten über Videotext Informationen an. Auf der Videotext-Indexseite nden Sie Verwendungshinweise

zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung nach Bedarf verschiedene Optionen einstellen.

Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können

Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

Drücken Sie diese Taste, um den

Videotextmodus auszuwählen

(LISTE/FLOF) Wenn Sie diese Taste im

Modus LIST (Liste) drücken, wird in den

Listenspeichermodus umgeschaltet. Im

Listenspeichermodus können Sie mit der

(speichern) Videotextseiten in

einer Liste speichern.

Drücken Sie diese Taste, um

Videotextseiten zu speichern.

Drücken Sie diese Taste, um Videotext

in doppelt so großen Buchstaben in

der oberen Hälfte des Bildschirms

anzuzeigen. Drücken Sie die Taste

erneut, um den Text in der unteren

Hälfte des Bildschirms anzuzeigen. Zum

Ausblenden des Videotextes drücken

Sie die Taste erneut.

Drücken Sie diese Taste, um

verborgenen Text anzuzeigen (z. B.

Antworten bei Quizsendungen). Drücken

Sie die Taste erneut, um den Videotext

Farbtasten (rot/grün/gelb/blau)

Wenn der Sender das FASTEXT-System

verwendet, sind die verschiedenen

Themen auf den Videotextseiten farbig

gekennzeichnet und können mit den

Farbtasten auf der Fernbedienung

angewählt werden. Drücken Sie die

Farbtaste, die dem Thema entspricht,

das Sie anzeigen möchten. Die Seite

wird mit anderen farbig markierten

Informationen angezeigt, die auf

dieselbe Art ausgewählt werden

können. Drücken Sie die entsprechende

Farbtaste, um die vorherige oder

nächste Seite anzuzeigen.

Drücken Sie diese Taste, um den

Videotextmodus zu aktivieren, nachdem

Sie einen Sender ausgewählt haben, der

Videotext anbietet. Drücken Sie die Taste

zweimal, um die Videotextinformationen

gleichzeitig mit der aktuellen Sendung auf

dem Bildschirm einzublenden.

Drücken Sie diese Taste, um eine

verfügbare untergeordnete Seite

Drücken Sie diese Taste, um die nächste

Videotextseite anzuzeigen.

Drücken Sie diese Taste, um die

vorherige Videotextseite anzuzeigen.

Drücken Sie diese Taste, um die

Videotext-Indexseite (Inhaltsverzeichnis)

Drücken Sie diese Taste, um bei einer

angezeigten Seite, die mit weiteren,

untergeordnete Seiten verknüpft ist, das

automatische Umblättern zu verhindern.

Drücken Sie zum Fortfahren die Taste

Drücken Sie diese Taste, um beim

Suchen nach einer Seite die Sendung

Die Videotextseiten sind in sechs Kategorien unterteilt:

Sportergebnisse Inhalt

A Gewählte Seitennummer

C Aktuelle Seitenzahl oder Suchhinweise

FASTEXT-Informationen

BN68-01893A-01Ger.indd 26 2009-02-26 �� 7:56:47Deutsch - 27

Videotextinformationen sind oft auf mehrere, aufeinander folgende Seiten verteilt, die wie folgt aufgerufen werden können:

Eingabe der Seitennummer

Auswahl eines Titels in einer Liste

Auswahl einer farbigen Überschrift (FASTEXT-System)

Das Fernsehgerät unterstützt Videotext Version 2.5. Damit können zusätzlich Graphik oder Text angezeigt werden.

Je nach Übertragungsmodus können bei der Anzeige von Videotext am linken und rechten Rand Leerbereiche vorkommen.

In diesem Fall wird keine zusätzliche Graphik oder Text übertragen.

Ältere Fernsehgeräte, die Version 2.5 nicht unterstützen, können zusätzliche Graphiken oder Texte unabhängig vom Modus

der Videotextübertragung nicht anzeigen.

Drücken Sie die Taste TV, um Videotext zu beenden.

Teletext 16:9, Bild im Format 16:9

Anbringen des Standfußes

Voreinstellung: Stellen Sie die Leitschiene und die Halterungsabdeckung auf den

Standfuß, und befestigen Sie diese mit den Schrauben. Nur für 32-Zoll-Modelle.

1. Verbinden Sie Ihren LCD-Fernseher mit dem Standfuß.

Der Plasmafernseher sollte von mindestens zwei Personen getragen werden.

Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseite des

Damit sichergestellt ist, dass das Fernsehgerät auf richtiger Höhe mit dem Standfuß

verbunden wird, dürfen Sie oben links und rechts nicht zu stark auf den Fernseher

Ziehen Sie zuerst die beiden Schrauben an Position

und dann die beiden Schrauben

Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die

Schrauben festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er

seitlich geneigt ist.

Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 93 cm und mehr bereits

N N N N N Anbringen der Wandhalterung

Mit der separat erhältlichen Wandhalterung können Sie das Fernsehgerät an einer Wand

Detaillierte Informationen zum Montieren der Wandhalterung nden Sie in den Anweisungen,

die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der

Wandmontagehalterung von einem Techniker helfen.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage

vom Kunden selbst durchgeführt wird.

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten

dabei einen Stromschlag erhalten und sich verletzen.

Entfernen Sie den Sockel, und decken Sie die Aussparung an der Unterseite des

Fernsehgeräts mit einer Abdeckung ab und befestigen Sie diese mit zwei Schrauben.

BN68-01893A-01Ger.indd 27 2009-02-26 �� 7:56:48Deutsch - 28

Kensington-Schloss als Diebstahlsicherung

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in

öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren

von der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte

der Bedienungsanleitung des Kensington-Schlosses. Das Schloss muss separat erworben

werden. Die Position des Kensington-Schlosses ist modellabhängig.

"Führen Sie das Schloss in den Kensington-Einschub am LCD-Fernseher ein (

drehen Sie es in die Verriegelungsposition (

Schließen Sie das Kabel für das Kensington-Schloss an (

Befestigen Sie das Kensington-Schloss an einem Tisch oder einem schweren

feststehenden Objekt.

Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern.

Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem

Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod

verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität

erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkippt:

Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der

Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie

Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang

gehören, müssen Sie diese Teile gesondert erwerben.

Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen

Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann

wieder am Fernsehgerät.

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert.

Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

Für LCD-Fernsehgeräte von 17 – 29 Zoll: M4 X 15 / Für LCD-Fernsehgeräte von

32 – 40 Zoll: M6 X 15

Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit

einem festen Band miteinander und ziehen Sie das Band dann fest.

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten

Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.

Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen.

Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von

Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen

Installationsbetrieb.

BN68-01893A-01Ger.indd 28 2009-02-26 �� 7:56:48Deutsch - 29

Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst

Kein Ton oder Bild Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen ist.

Stellen Sie sicher, dass Sie auf der Fernbedienung die Taste gedrückt haben.

Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.

Überprüfen Sie die Lautstärke.

Normales Bild, aber kein Ton Überprüfen Sie die Lautstärke.

Überprüfen Sie, ob die Taste MUTE M

auf der Fernbedienung gedrückt wurde.

Überprüfen Sie die Einstellungen für Sélection Haut-parleur.

Der Bildschirm ist schwarz

und die Betriebsanzeige blinkt

Überprüfen Sie Stromversorgung und Signalkabel Ihres Computers.

Das Fernsehgerät bendet sich im Energiesparmodus.

Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf der Tastatur.

Ändern Sie die Farbeinstellungen.

Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.

Ton- und Bildstörungen "Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät verursacht, und

stellen Sie es in einem größeren Abstand auf."

Schließen Sie das Fernsehgerät an eine andere Steckdose an.

Verzerrtes oder verschneites Bild,

Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne.

Interferenzen werden oft durch Zimmerantennen verursacht.

Fernbedienung funktioniert nicht

Tauschen Sie die Batterien der Fernbedienung aus.

Reinigen Sie die Vorderseite der Fernbedienung (dort bendet sich der Infrarotsender).

Überprüfen Sie die Batteriekontakte.

Es wird eine Meldung angezeigt,

dass das Signalkabel überprüft

Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der Videoquelle

Vergewissern Sie sich, dass der Computer bzw. die Videoquelle eingeschaltet ist.

Im PC-Modus wird eine Meldung

angezeigt, dass dieser Modus

nicht unterstützt wird.

Ermitteln Sie die maximale Auösung und Bildwiederholfrequenz der Videokarte.

Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den Anzeigemodi.

Das beschädigte Bild wird in der

Ecke des Bildschirms angezeigt.

Wenn für manche externe Geräte Adapter à l’écran gewählt ist, erscheint in der Ecke

des Bildschirms ein beschädigtes Bild. Dieses Symptom ist auf das externe Gerät und

nicht auf das Fernsehgerät zurückzuführen.

Es wird eine Meldung angezeigt,

dass alle Einstellungen auf die

Standardwerte zurückgesetzt werden.

Diese erscheint, wenn Sie die EXIT-Taste gedrückt halten. Die Geräteeinstellungen

werden auf die Werkseinstellungen zurückgesetzt.

Sie erkennen möglicherweise

kleine Partikel, wenn Sie den

Rahmen um den Fernsehbildschirm

herum genau betrachten.

Dies ist Teil des Produktdesigns und kein Defekt.

Das TFT-LCD-Panel enthält Unterpixel (6 220 800), wofür eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings

können ein paar zu helle oder zu dunkle Pixel auf der Bildäche zu sehen sein. Diese Pixelfehler haben keinen Einuss auf

(Optimal) 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz

Mit Fuß 12 kg 15 kg 18 kg 24 kg

Umgebungsbedingungen

Luftfeuchtigkeit (bei Betrieb)

Luftfeuchtigkeit (Lagerung)

10°C bis 40°C (50°F bis 104°F)

10% bis 80%, nicht kondensierend

-20°C bis 45°C (-4°F bis 113°F)

5% bis 95%, nicht kondensierend

Links und rechts -20˚ ~ 20˚

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

Die technischen Daten zur benötigten Netzspannung nden Sie auf dem Etikett am Produkt.

GUIDE : Elektronische programmagids

Sorteren (alleen analoge kanalen)

N N N N N N TV Optische kabel

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile

(z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.

Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit

nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die

nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt

gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine

umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen

des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt

Korrekte Entsorgung der Batterien dieses Produkts

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den

chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der

EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen

Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung

von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-

Rücknahmesystem entsorgen.
