MODE D'EMPLOI LE40B541P7WXZG SAMSUNG

N N N BN68-01893A-01Sln.indd 29 2009-02-26 �� 8:05:27Dijital TV (DVB-T) Uyarısı

1. Dijital TV(DVB) ile ilgili olan fonksiyonellikler, yalnız are DVB-T (MPEG2 ve MPEG4 AVC) dijital yer üstü sinyallerinin

yayınlandığı ya da uyumlu bir DVB-C(MPEG2 ve MPEG4 AAC) kablolu TV servisine erişiminizin olduğu ülkelerde/alanlarda

kullanılabilir. Lütfen bölgenizdeki DVB-T ya da DVB-C sinyallerinin alınma olasılığı hakkında yerel bayiniz ile görüşünüz.

DVB-T; dijital yer üstü televizyonların yayını için bir DVB Avrupa Birliği standardıdır ve DVB-C ise, kablolu dijital TV’lerin yayını

içindir. Ancak, EPG (Elektrikli Program Kılavuzu), VOD (Talep üzerine video) ve diğerleri gibi bazı ayrıştırılmış özellikler, bu

spesikasyona dahil edilmemiştir. Bu nedenle, şu anda desteklenmemektedirler.

Bu TV seti [Ağustos, 2008] itibarıyla geçerli DVB-T standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın ve

DVB-C dijital kablo yayınları ile uyumluluğu garanti edilemez.

Bazı kablolu TV sağlayıcıları, bu tür bir hizmet için ek ödeme talep edebilirler ve onların koşullarına ve durumlarına uymanız

Bazı Dijital TV fonksiyonları, bazı ülkelerde ya da bölgelerde kullanımda olmayabilir ve DVB-C, tüm sağlayıcılar ile doğru

şekilde çalışmayabilir.

Daha fazla bilgi için lütfen yerel Samsung müşteri hizmetleri merkeziniz ile iletişim kurun.

Sabit Görüntünün Gösterilmesiyle ilgili Önlemler

Sabit görüntü TV ekranında kalıcı hasara neden olabilir

Ekranda görüntü takılmasına neden olabileceğinden LCD panelde tamamı veya bir bölümü sabit bir görüntüyü 2 saatten fazla

tutmayın. Bu görüntü takılmasına "ekran yanması" da denir. Bu tür bir görüntü takılmasını önlemek için hareketsiz bir görüntü

ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayın.

LCD televizyonu uzun süre 4:3 formatında izlemek, farklı ışık emisyonundan dolayı ekranın solunda, sağında

ve ortasında çizgi şeklinde izler bırakabilir. DVD ya da oyun konsolunu oynatmak da ekranda benzer etkiye

yol açabilir. Yukarıdaki etkinin neden olduğu hasarlar Garanti kapsamında değildir.

Video oyunlarından ve bilgisayardan uzun süre durağan resimlerin görüntülenmesi kısmi görüntü izi oluşturabilir. Bu etkiyi

önlemek için, durağan görüntüleri görüntülerken 'parlaklık' ve 'kontrast' derecelerini azaltın.

© 2009 Samsung Electronics Co., Ltd. Tüm hakları saklıdır.

TruSurround HD, SRS ve sembolü SRS Labs, Inc.'in ticari markalarıdır. TruSurround HD teknolojisi

SRS Labs, Inc. lisansı ile bu cihaza dahil edilmiştir.

Dolby Laboratories lisansı altında üretilmiştir. Dolby ve double-D (çift D) sembolü, Dolby Laboratories'in ticari

N O T Not Tek Basmalı Düğme TOOL Düğmesi

Bağlantı Paneline Bakış 3

Uzaktan Kumandaya Pil Takma 5

ÇALIŞTIRMA Menülere bakış 6

Plug & Play Özelliği 7

Kanal Menüsünü Yapılandırma 8

Kanalları Yönetme 10

Resim Menüsünü Yapılandırma 12

TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma 14

TV'nizin PC'nizle Ayarlanması 15

Ses Menüsünü Yapılandırma 16

KURULUM Kurulum Menüsünün Yapılandırılması 18

GİRİŞ / DESTEK Giriş Menüsünü Yapılandırma 20

Destek Menüsünü Yapılandırma 21

Cihazlarına Bağlanma 22

Cihazları arasında geçiş yapma 23

Bir Alıcı (Ev Sineması) üzerinden dinleme 24

Teletekst Özelliği26

Duvara Montaj Kitinin Takılması 27

Hırsıza Karşı Kensington Kilidini Kullanma 28

TV'yi Duvara Sabitleme 28

Sorun Giderme: Servis Personeli ile Görüşmeden Önce ...29

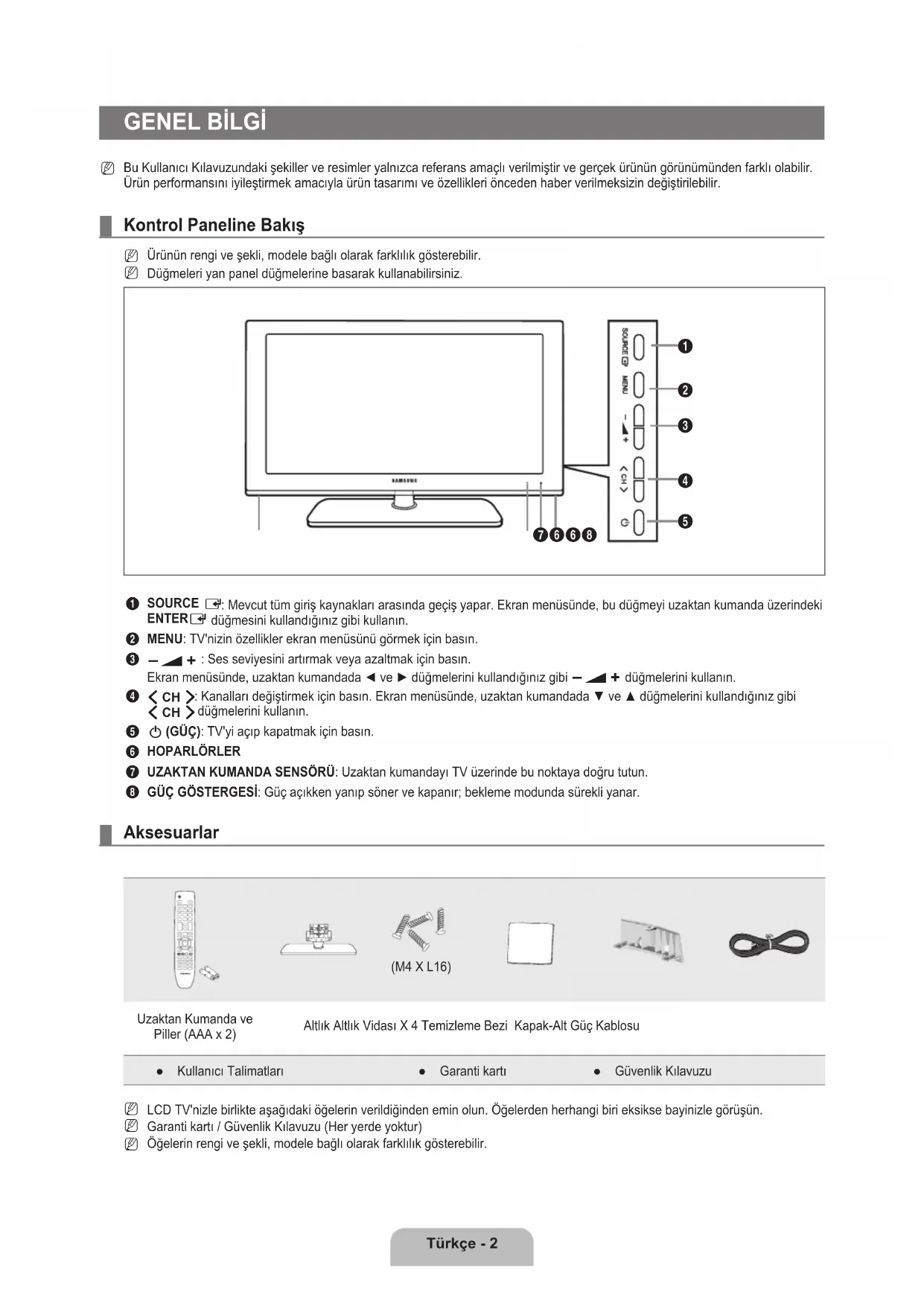

Bu Kullanıcı Kılavuzundaki şekiller ve resimler yalnızca referans amaçlı verilmiştir ve gerçek ürünün görünümünden farklı olabilir. Ürün performansını iyileştirmek amacıyla ürün tasarımı ve özellikleri önceden haber verilmeksizin değiştirilebilir. Kontrol Paneline Bakış Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.Düğmeleri yan panel düğmelerine basarak kullanabilirsiniz. 1 SOURCE E : Mevcut tüm giriş kaynakları arasında geçiş yapar. Ekran menüsünde, bu düğmeyi uzaktan kumanda üzerindeki ENTER E düğmesini kullandığınız gibi kullanın. 2 MENU: TV'nizin özellikler ekran menüsünü görmek için basın. 3

Y : Ses seviyesini artırmak veya azaltmak için basın. Ekran menüsünde, uzaktan kumandada ◄ ve ► düğmelerini kullandığınız gibi Y düğmelerini kullanın. 4

: Kanalları değiştirmek için basın. Ekran menüsünde, uzaktan kumandada ▼ ve ▲ düğmelerini kullandığınız gibi

Z düğmelerini kullanın. 5

P (GÜÇ): TV'yi açıp kapatmak için basın. 6 HOPARLÖRLER 7 UZAKTAN KUMANDA SENSÖRÜ: Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun. 8 GÜÇ GÖSTERGESİ: Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar. Aksesuarlar (M4 X L16)Uzaktan Kumanda ve Piller (AAA x 2) Altlık Altlık Vidası X 4 Temizleme Bezi Kapak-Alt Güç KablosuKullanıcı Talimatları ● Garanti kartı ● Güvenlik Kılavuzu ●

LCD TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse bayinizle görüşün. Garanti kartı / Güvenlik Kılavuzu (Her yerde yoktur)Öğelerin rengi ve şekli, modele bağlı olarak farklılık gösterebilir. N

BN68-01893A-01Tur.indd 2 2009-02-26 �� 8:07:43Türkçe - 

Bağlantı Paneline Bakış

Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

TV'nize harici bir cihaz bağladığınızda, birimdeki gücün kapatıldığından emin olun.

Harici bir cihaza bağlarken, bağlantı terminalinin rengiyle kablonun rengini eşleştirin.

DIGITAL AUDIO OUT (OPTICAL)

Ev sineması alıcısı gibi bir Dijital Ses bileşenine bağlanır.

HDMI IN jakları bağlıyken TV'deki DIGITAL AUDIO OUT (OPTICAL) jakı yalnızca 2 kanallı ses çıkışı verir. 5.1 kanal ses

duymak istiyorsanız, DVD/Blu-ray oynatıcısı veya Kablo/Uydu Kutusundaki Optik jakı doğrudan Amplikatör veya Ev

Sinemasına bağlayın, TV'ye bağlamayın.

PC PC'nizin üzerindeki video çıkış jakına bağlayın.

ANT IN Bir antene ya da kablolu TV sistemine bağlanır.

PC/DVI(HDMI )[AUDIO]

PC'nizin üzerindeki ses çıkış jakına bağlayın.

Harici cihazlar için DVI ses çıkışları.

AUDIO OUT [R-AUDIO-L]

RCA ses kablolarını cihazınızın arkasındaki AUDIO OUT [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını

Amplikatör ya da DVD Ev Sineması cihazınızın karşılık gelen ses çıkış konektörlerine takın.

KENSINGTON KİLİDİ (modele bağlıdır)

Kensington kilidi, (isteğe bağlı) halka açık bir ortamda kullanıldığında sistemi ziksel olarak sabitlemek için kullanılan bir

aygıttır. Bir kilitleme cihazı kullanmak isterseniz, TV'yi satın aldığınız bayi ile görüşün.

Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

HDMI IN , HDMI IN , HDMI IN 

HDMI çıkışlı bir cihazın HDMI jakına bağlanır.

HDMI - HDMI bağlantıları için ses bağlantısı gerekmez.

Harici bir cihaza DVI bağlantısı yapmak için HDMI IN  jakını kullanın. Video bağlantısı için bir DVI - HDMI kablosu ya da

DVI - HDMI adaptörü kullanın, ses için ise PC/DVI(HDMI )[AUDIO] jakları kullanın.

PC'ye bağlamak için bağlantı noktalarını da kullanabilirsiniz.

'Yüksek Tanımlı Multimedya Arayüzü', yüksek tanımlı dijital görüntü verileri ve çok kanallı dijital ses aktarımını sağlar.

HDMI / DVI terminali, uygun kabloyla (ürün ile verilmez) ek cihazlara DVI bağlantısını destekler.

HDMI ve DVI arasındaki fark, HDMI cihazının daha küçük olması, HDCP (High Bandwidth Dijital Copy Protection

– Yüksek Bant Genişliği Dijital Kopyalama Koruma) kodlama özelliğinin yüklü olması ve çok kanallı dijital sesi

[TV Yan Paneli][TV Arka Paneli]Güç Girişi BN68-01893A-01Tur.indd 3 2009-02-26 �� 8:07:43Türkçe - 

1.3'ten daha eski HDMI sürümlerini destekleyen DVD/Blu-ray oynatıcılar/Kablolu TV alıcıları/Uydu alıcıları bağlandığında

TV'den ses gelmeyebilir ve resimlerin rengi anormal olabilir. Eski bir HDMI kablosu bağlandığında ses gelmezse, HDMI

kablosunu HDMI IN  jakına ve ses kablolarını TV'nin arka tarafındaki PC/DVI(HDMI )[AUDIO] jaklarına takın. Böyle

bir durumda, HDMI sürümünü doğrulamak için DVD/Blu-ray oynatıcısı/Kablolu Kutusu/Uydu alıcısını sağlayan şirkete

başvurun ve ardından yerleşik bellek güncelleme isteğinde bulunun. 1.3 olmayan HDMI kabloları sinir bozucu yanıp

sönmelere veya ekranda görüntünün kaybolmasına neden olabilir.

COMPONENT IN Parça video kablolarını (isteğe bağlı) cihazınızın arkasındaki parça konektörüne (PR, PB, Y) takın ve kabloların diğer

uçlarını DTV ya da DVD'nin karşılık gelen parça video çıkış konektörlerine takın.

Set Üstü cihazını ve DTV'yi (ya da DVD'yi) aynı anda bağlamak istiyorsanız, Set Üstü Cihazını DTV'ye (ya da DVD'ye) ve

DTV'yi (ya da DVD'yi) cihazınızdaki parça konektörüne (PR, PB, Y) bağlayın.

Parça cihazlarınızdaki (DTV veya DVD) PR, PB ve Y konektörleri bazen Y, B-Y ve R-Y ya da Y, Cb ve Cr şeklinde

RCA ses kablolarını (isteğe bağlı) cihazınızın arkasındaki [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını A/V

cihazınızın karşılık gelen ses çıkış konektörlerine takın.

RGB Video + Ses (Sol / Sağ)

Harici O O O Yalnızca TV veya DTV çıkışı kullanılabilir.

VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları.

SERVICE Yazılım yükseltmeleri için konektör.

AV IN [VIDEO] / [R-AUDIO-L]

RCA kablosunu VCR, DVD ya da Kamera gibi uygun bir harici cihaza bağlayın.

RCA ses kablolarını cihazınızın [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını A/V cihazınızın karşılık gelen ses

çıkış konektörlerine takın.

COMMON INTERFACE Yuvası

Bazı kanallara 'CI KARTI' yerleştirilmediğinde, ekranda 'Karışmış Sinyal' görüntülenir.

Bir telefon numarası, CI KART Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika

içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün.

Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten 'Güncelleme Tamamlandı'

mesajı görüntülenir.

Yerel bir kablo hizmet sağlayıcısından bir CI KARTI edinmeniz gerekir. CI KARTI'nı düşürürseniz zarar görebileceğinden

elinizle dikkatlice çıkarın.

CI-Kartı'nı, üzerinde belirtilen yönde yerleştirin.

COMMON INTERFACE Yuvasının yeri, modeline bağlı olarak farklılık gösterebilir.

CAM bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

Uzaktan kumandayı TV'den en fazla 23 t kadar uzakta kullanabilirsiniz.

Uzaktan kumandanın performansı parlak ışıktan etkilenebilir.

Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

POWER: Televizyon Beklemede

değiştirmek için basın.

: Yön tuşlarındaki ENTER E

tuşuyla aynı işlevi görür. Sayı

düğmeleriyle kanal değiştirdiğinizde

ve sırasıyla önce kanal numarasına

bastığınızda kanal anında değişir.

: Ses seviyesini artırmak

veya azaltmak için basın.

SOURCE: Kullanılabilir video

kaynaklarını görüntülemek ve

TOOLS: Sık kullanılan işlevleri hızla

seçmek için kullanın.

INFO : TV ekranında bilgi

görüntülemek için basın.

düğmeleri Kanal listesi menülerinde

düğmeleri kullanın. (

uzaktan kumanda, Anynet+ özellikli

Samsung kaydedicilerini kullanarak

kayıt yaparken işlemleri kumanda

etmek için kullanılabilir.)

TV: Doğrudan TV modunu seçer.

PRE-CH: Önceki izlediğiniz kanala

: Sesi geçici olarak

: Kanalları değiştirmek

MENU: Ana ekran menüsünü görüntüler

FAV.CH: Favori kanallarınıza geçmek

RETURN: Önceki menüye geri döner

YUKARI▲ / AŞAĞI▼ / SOL◄ / SAĞ►

: Ekran üzerindeki menü

öğelerini seçmek ve menü değerlerini

değiştirmek için kullanın.

EXIT: Menüden çıkmak için basın.

P.SIZE: Resim boyutu seçimi

SRS: SRS TS HD seçimi.

SUBT. : Dijital altyazı görünümü

: Teletekst modu seçimi (LIST /

: Teletekst hafızaya alma

: Teletekst boyutu seçimi

: Teletekst gösterimi

Fastekst konu seçimi

ya da Karışık seçin.

: Teletekst gösteriminden çıkış

: Teletekst alt sayfası

: Teletekst sonraki sayfa

: Teletekst önceki sayfa

1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın.

İki AAA boyutunda pil takın.

Pil uçlarındaki '+' ve '–' işaretlerinin bölme içindeki şekille eşleşmesine dikkat edin.

Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin, kuru bir

Uzaktan kumanda çalışmazsa, aşağıdakileri kontrol edin:

Pillerin artı ve eksi uçları ters olarak mı takılmış?

Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?

Yakınlarda özel üoresan lambası veya neon işareti var mı?

I-II BN68-01893A-01Tur.indd 5 2009-02-26 �� 8:07:44Türkçe - 

ÇALIŞTIRMA Menülere bakış

TV'yi kullanmadan önce, değişik fonksiyonları seçmek ve ayarlamak için menüde nasıl

dolaşılabileceğini öğrenmek amacıyla aşağıdaki adımları izleyin.

MENU düğmesine basın.

Ana menü ekranda görüntülenir. Solunda şu simgeler vardır: Görüntü, Ses, Kanal ,

Kurulum, Giriş, Uygulama, Destek.

Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın.

Simgelerin alt menülerine gitmek için ◄ ya da ► düğmesine basın.

Öğeleri menüye taşımak için ▲ ya da ▼ düğmesine basın.

Menüye öğe girmek için ENTER E

Seçilmiş öğeleri değiştirmek için ▲/▼/◄/► düğmelerine basın.

Önceki menüye dönmek için RETURN düğmesine basın.

5. Menüden çıkmak için EXIT düğmesine basın.

Uzaktan kumanda düğmelerinin kullanımı

Düğme İşlemler Düğme İşlemler

Ana ekran menüsünü görüntüler.

İşaretçiyi hareket ettirir ve bir öğe seçer.

Geçerli olarak seçili öğeyi seçer.

Önceki menüye geri döner.

Ekran menüsünden çıkar.

Örnek: Resim Menüsünde TV'nin Parlaklığını ayarlama

Parlaklığı 80 olarak ayarlama

Menüyü görüntülemek için MENU düğmesine basın.

Görüntü öğesini seçmek için ENTER E

Parlaklık öğesini seçmek için ▲ ya da ▼ düğmelerine basın.

5. Parlaklık 80'e gelene kadar ◄ ya da ► düğmesine basın.

Menüden çıkmak için EXIT düğmesine basın.

U Taşı L Ayarla E Giriş R Geri 45 Parlaklık

U Taşı L Ayarla E Giriş R Geri 80 ParlaklıkModu : Standart ►Arka Aydınlatma : 7 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50Görüntü BN68-01893A-01Tur.indd 6 2009-02-26 �� 8:07:44Türkçe - 

Plug & Play Özelliği

TV ilk kez açıldığında, temel ayarlar otomatik olarak başlar ve birbiri ardına devam eder.

Uzaktan kumandadaki POWER düğmesine basın. You can set the menu language.

mesajı görüntülenir.

▲ veya ▼ düğmesine basarak uygun dili seçin. Seçiminizi onaylamak için ENTER E

◄ veya ► düğmesine basarak Dükkan Demo veya Evde Kullanım seçimini yapın,

Ev ortamınızda en iyi resim için TV'yi Evde Kullanım moduna ayarlamanızı öneririz.

Dükkan Demo modu yalnızca satış ortamlarında kullanmak içindir.

Cihaz kazara Dükkan Demo moduna ayarlanmışsa ve siz Evde Kullanım (Standart) moduna dönmek istiyorsanız:

Televizyon üzerindeki Volume düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesini 5

saniye boyunca basılı tutun.

düğmesine basın. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTER E

Dış Anten veya Kablo seçimini yapmak için ▲ veya ▼ düğmesine ve ardından ENTER E

▲ veya ▼ düğmesine basarak hafızaya alınacak kanal kaynağını seçin. Başlama öğesini seçmek için ENTER E

Dijital ve Analog: Dijital ve Analog kanallardır.

Dijital: Dijital kanallardır.

Analog: Analog kanallardır.

Anten kaynağını Kablo olarak ayarladığınızda, dijital kanal araması için bir değer ayarlamanızı sağlayan bir adım belirir.

Daha fazla bilgi için, Kanal → Otomatik kayıtkısmına bakın.

Kanal arama otomatik olarak başlatılır ve sonlandırılır.

Kayda alma işlemini herhangi bir anda kesmek için ENTER E

Kullanılabilir tüm kanallar hafızaya alındıktan sonra, Saat Modunu ayarlayın mesajı gösterilir.

düğmesine basın. Oto seçimini yapmak için ▲ veya ▼ düğmesine ve adından ENTER E

Geçerli tarih ve zamanı ayarlayın, Manuel seçeneğini seçerseniz gösterilir.

Bir dijital sinyal alırsanız, zaman otomatik olarak ayarlanacaktır. Almazsanız, saati ayarlamak için Manuel seçimini yapın.

En iyi HD kalitesini sunacak bağlantı yöntemi önerilmektedir. Yöntemi onayladıktan sonra ENTER E

Keyie izleyebilirsiniz. mesajı görüntülenir. Bitirdiğinizde ENTER E

Bu özelliği sıfırlamak istiyorsanız...

Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçimini yapmak için ▲ ya da ▼ düğmesine, ardından

Plug & Play seçimini yapmak için ENTER E

düğmesine yeniden basın.

4 basamaklı PIN numaranızı girin. Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır.

PIN numarasını değiştirmek istiyorsanız, PIN Değiştir işlevini kullanın. (bkz. sayfa 19)

Plug & Play özelliği yalnızca TV modunda kullanılabilir.

N N N N N N N N N N N N N Plug & Play You can set the menu language.Menu Language : English ► E Enter BN68-01893A-01Tur.indd 7 2009-02-26 �� 8:07:44Türkçe - 8

Kanal Menüsünü Yapılandırma

PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Analog kanallar için ülkeyi değiştirebilirsiniz.

Dijital kanallar için ülkeyi değiştirebilirsiniz.

Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (ve kullanılabilirlik ülkenize göre değişir). Otomatik olarak yerleştirilen program

numaraları, gerçek ya da istenen program numaralarına uymayabilir.

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Hafızaya alınacak anten kaynağıdır

Dijital ve Analog: Dijital ve Analog kanallardır.

Dijital: Dijital kanallardır.

Analog: Analog kanallardır.

Kablo → Dijital ve Analog veya Kablo → Dijital

Kablo kanallarını taramak için bir değer girin.

Arama Modu → Tam / Ağ / Hızlı

Network ID: Ağ kimliği kodunu görüntüler.

Frekans: Kanalın frekansını görüntüler. (Her ülkede farklıdır)

Modulation: Kullanılabilir modülasyon değerlerini görüntüler.

Symbol Rate: Kullanılabilir sembol hızlarını görüntüler.

Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV'nin hafızasına kaydeder.

Otomatik Kayıt işlemini durdurmak istiyorsanız,

Otomatik Programlama Durdurulsun mu? mesajı görüntülenecektir.

◄ veya ► düğmesine basarak Yes (Evet) seçimini yapın, sonra

Bir kanalı elle tarar ve bunu TV'nin hafızasına kaydeder.

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Dijital kanalların elle kaydedilmesi.

Dijital Kanal sadece DTV modunda geçerlidir.

Kanal: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak Kanal numarasını ayarlayın.

Frekans: Sayı düğmelerini kullanarak frekansı ayarlayın.

Bant genişliği: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak bant genişliğini ayarlayın.

Tamamlandığında, kanal listesindeki kanallar güncellenir.

Analog kanalların elle kaydedilmesi.

Program (Kanala atanacak program numarası): ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak program numarasını ayarlar.

Renk Sistemi → Oto / PAL / SECAM / NTSC.: ▲ veya ▼ düğmesini kullanarak renk sistemi değerini ayarlar.

Ses Sistemi → BG / DK / I / L: ▲ veya ▼ düğmesini kullanarak ses sistemi değerini ayarlar.

Kanal (Kaydedilecek kanal numarasını biliyorsanız): ▲ veya ▼ düğmesine basarak C (Karasal kanal) ya da S (Kablo kanalı)

seçimini yapın. ► düğmesine basın, ardından gerekli numarayı seçmek için ▲, ▼ ya da sayı (0~9) düğmelerine basın.

Kanal numarasını, sayı (0~9) düğmelerine basarak da doğrudan seçebilirsiniz.

Normal olmayan bir ses varsa veya ses yoksa, gerekli ses standardını yeniden seçin.

N N Ülke ►Otomatik kayıtElden kayıtKablolu Arama SeçeneğiŞimdi ve Sonraki Klvz.Tam KılavuzVarsayılan Kılavuz : Tam KılavuzKanal BN68-01893A-01Tur.indd 8 2009-02-26 �� 8:07:44Türkçe - 9

Ara (Kanal numaralarını bilmediğinizde): Aramayı başlatmak için ▲ veya ▼ düğmesine basın. Kanal ayarcısı ilk kanal ya da

sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar.

Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde):

düğmesine basarak Tamam olarak ayarlayın.

P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki konum numaralarına

atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz.

C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal

S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz.

Kablolu Arama Seçeneği

Bu fonksiyonu kullanarak Otomatik Kaydetme işlevinin Tam Arama modu ile taranacak kanal aralığını manuel olarak girebilirsiniz.

Frekans (Başlama ~ Durdurma): Kanalın frekansını görüntüler.

Modulation: Kullanılabilir modülasyon değerlerini görüntüler.

Symbol Rate: Kullanılabilir sembol hızlarını görüntüler.

Şimdi ve Sonraki Klvz. / Tam Kılavuz

EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle boş veya

güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir.

Tam Kılavuz ve Şimdi ve Sonraki Klvz. kullanımı hakkındaki ayrıntılı prosedürler için sayfa 10'daki açıklamalara bakın.

Kılavuz menüsünü görüntülemek için GUIDE düğmesine basmanız da yeterlidir. (Varsayılan Kılavuz öğesini yapılandırmak

için açıklamalara bakın.)

Şimdi ve Sonraki Klvz.

Sol sütunda gösterilen altı kanal için, Geçerli program ve Sonraki program bilgileri görüntülenir.

Program bilgilerini zamana göre sıralanmış Bir saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen iki

saatlik program bilgileri görüntülenir.

Varsayılan Kılavuz → Şimdi ve Sonraki Klvz. / Tam Kılavuz

Uzaktan kumandadaki GUIDE düğmesi basıldığında Şimdi ve Sonraki Klvz. ya da Tam Kılavuz görüntülemeyi seçebilirsiniz.

Kanal Listesi kullanma hakkında ayrıntılı prosedürler için 'Kanalları Yönetme' talimatlarına bakın.

Uzaktan kumanda üzerindeki CH LIST düğmesine basarak bu seçenekleri belirleyebilirsiniz.

düğmesine basıldığında, Kanallar seçilen kanal listesi dahilinde değişecektir.

Kanallar kaydedilmiş kanal listesi içinde geçiş yapacaktır.

Kanallar favori kanal listesi içinde geçiş yapacaktır.

Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza

gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir.

İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafında bir yıldız '*' işareti bulunur.

İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTER E

Yalnızca Analog TV kanallarında ince ayar yapılabilir.

Şimdi ve Sonraki Klvz. / Tam Kılavuz Kullanımı

EPG listesindeki bir programı seyretmek ▲, ▼, ◄, ► düğmesine basarak bir program seçin.

Kılavuzdan çıkmak Mavi düğmeye basın

Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. ENTER E

düğmesine tekrar basılırsa, ◄, ►

düğmesine basarak Prgrmlr Dğştrm seçeneğini seçin, saat simgesinin kaybolması ile zamanlama işlemi iptal edilir.

Program bilgilerini izlemek ▲, ▼, ◄, ► düğmesine basarak istediğiniz bir programı seçin.

Ardından istediğiniz program vurgulandığında INFO düğmesine basın.

Program başlığı, ekran merkezinin üst kısmındadır.

Ayrıntılı bilgi için INFO düğmesine basın. Ayrıntılı bilgi içinde Channel Number, Running Time, Status Bar, Parental Level, Video

Quality Information (HD / SD), Sound Modes, Subtitle ya da Teletext, Subtitle veya Teletext dilleri ve vurgulanan programın kısa bir

özeti bulunur. “...” özet uzunsa görüntülenecektir.

Şimdi ve Sonraki Klvz. ya da Tam

Kılavuz arasında geçiş yapmak.

Kırmızı düğmeye art arda basın.

Geriye hızlı hareket (24 saat).

İleriye hızlı hareket (24 saat).

Yeşil düğmeye art arda basın.

Sarı düğmeye art arda basın.

Bu menüyü kullanarak Favori kanalları Ekleyebilir / Silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu

O anda mevcut tüm kanalları gösterir.

Tüm eklenmiş kanalları gösterir.

Tüm favori kanalları gösterir.

Ayarladığınız favori kanalları seçmek için uzaktan kumandadaki FAV.CH düğmesine basın.

Tüm geçerli rezerv edilmiş kanalları gösterir.

Tüm Kanallar, Eklenen Kanallar veya Sık Kullanılanlar ekranında ▲ / ▼ düğmelerine ve ENTER E

bir kanal seçin. Ardından seçilen kanalı izleyebilirsiniz.

Kanal Listesinde Renk düğmelerinin kullanılması

Kırmızı (Kanal Tipi): TV, Radyo, Veri / Diğer ve Tümü seçenekleri arasında geçiş yapın.

Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür.

Sarı (Seçim): Birden fazla kanal listesi seçer. Aynı anda birden fazla kanal için ekleme / silme, Favorilere ekleme /

Favorilerden silme ya da kilitleme / kilit açma işlevlerini gerçekleştirebilirsiniz. Tüm seçilmiş kanalları aynı anda ayarlamak

için gerekli kanalı seçin ve sarı düğmeye basın. Seçilen kanalların solunda

TOOLS (Araçlar): Sil (veya Ekle), Sık Kullanılanlara Ekle (veya Sık Kullanılanlardan Sil), Kilit (veya Kilit aç),

Zamanlayıcıyla Seyretme, Kanal Adı Düzenleme, Sınıama, Kanal Numarası Düzenleme, Tümünü Seç, Tüm

seçimleri kaldır veya Otomatik kayıt menüsünü gösterir. (Seçenekler menüleri duruma göre değişebilir.)

Kanal Durum Ekranı Simgeleri

: Sarı düğmeye basılarak seçilen bir kanal.

: Favori olarak ayarlanmış bir kanal.

: Geçerli olarak yayınlanmakta olan bir kanal.

: Kilitlenmiş bir kanal.

: Rezerv edilmiş bir program

Kanal Listesi Seçenek Menüsü (Tüm Kanallar / Eklenen Kanallar / Sık Kullanılanlar)

Seçenek menüsünü kullanmak için TOOLS düğmesine basın.

Seçenek menüsü öğeleri kanal durumuna göre değişebilir.

İstediğiniz kanalları görüntülemek için bir kanalı silebilir ya da ekleyebilirsiniz.

Silinen tüm kanallar Tüm Kanallar menüsünde gösterilecektir.

Gri renkli bir kanal, kanalın silindiğini gösterir.

Ekle menüsü yalnızca silinmiş kanallar için görünür.

Ayrıca bir kanalı Eklenen Kanallar veya Sık Kullanılanlar menüsünde de aynı şekilde

Sık Kullanılanlara Ekle / Sık Kullanılanlardan Sil

Sık seyrettiğiniz kanalları favoriler olarak ayarlayabilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Favorilerde yapılan ekleme (ya da silme) işlemini

Araçlar → Sık Kullanılanlara Ekle (veya Sık Kullanılanlardan Sil) öğelerini seçerek de yapabilirsiniz.

' sembolü gösterilecek ve kanal bir favori olarak ayarlanacaktır.

Tüm favori kanallar Sık Kullanılanlar menüsünde gösterilecektir.

Bir kanalı kilitleyebilirsiniz, böylece kanal seçilemez ve izlenemez. Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında

kullanılabilir. (bkz. sayfa 19)

PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz.

' sembolü gösterilecek ve kanal kilitlenecektir.

Zamanlayıcıyla Seyretme

İzlemek istediğiniz bir programı rezerv ettiyseniz, başka bir kanal izliyor olsanız bile kanal otomatik olarak Kanal Listesindeki rezerv

edilmiş kanala geçecektir. Bir programı rezerv etmek için önce geçerli zamanı ayarlayın. (Bkz. sayfa 18)

Yalnızca hafızaya alınmış kanallar rezerv edilebilir.

Uzaktan kumanda üzerindeki numara düğmelerine basarak kanal, gün, ay, yıl, saat ve dakika ayarlarını doğrudan

Bir programın rezerv edilmesi Program menüsünde gösterilecektir.

Dijital Program Kılavuzu ve İzleme Rezervasyonu

Bir dijital kanal seçildiğinde ve ► düğmesine bastığınızda kanalın Program Kılavuzu görünür. Yukarıda anlatılan prosedürlere

göre bir programı rezerve edebilirsiniz.

Kanal Adı Düzenleme (yalnızca analog kanallar)

Kanallar çağrı hareri kanal seçildiğinde görünecek şekilde etiketlenebilir.

Dijital yayın kanallarının adları otomatik olarak atanır ve etiketlenemez.

Kanal Numarası Düzenleme (yalnızca dijital kanallar)

Uzaktan kumanda üzerindeki numara düğmelerine basarak da kanal numarasını düzenleyebilirsiniz.

Sınıama (yalnızca analog kanallar)

Bu işlem, kayıtlı kanalların program numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra

Tümünü Seç / Tüm seçimleri kaldır

Tümünü Seç: Kanal listesindeki tüm kanalları seçebilirsiniz.

Tüm seçimleri kaldır: Seçilmiş kanalların hepsini seçilmemiş konuma getirebilirsiniz.

Ancak seçilmiş bir kanal olduğunda Tüm seçimleri kaldır seçimini yapabilirsiniz.

Ayarlama seçenekleri hakkında daha fazla bilgi için sayfa 8'e bakın.

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Sil Sık Kullanılanlara EkleKilitZamanlayıcıyla SeyretmeKanal Adı DüzenlemeSınıama ▼

BN68-01893A-01Tur.indd 11 2009-02-26 �� 8:07:45Türkçe - 

Kanal Listesi Seçenek Menüsü (Programlandı menüsünde)

Bir rezervasyonu görüntüleyebilir, değiştirebilir ya da silebilirsiniz.

Seçenek menüsünü kullanmak için TOOLS düğmesine basın.

Bilgileri Değiştirme

Bir izleme rezervasyonunu değiştirmek için seçin.

Programları Değiştirme

Bir izleme rezervasyonunu iptal etmek için seçin.

Bir izleme rezervasyonunu izlemek için seçin. (Ayrıca rezervasyon bilgisini de değiştirebilirsiniz.)

Tüm rezerv edilmiş programları seçin.

Resim Menüsünü Yapılandırma

İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar → Resim

Modu seçimini yaparak resim modunu da ayarlayabilirsiniz.

Aydınlık bir odada yüksek tanımlamalı görüntü için resim türünü seçer.

Normal bir odada en iyi görüntü için resim türünü seçer.

Karanlık bir odada lm izlemek için resim türünü seçer.

Arka Aydınlatma / Kontrast / Parlaklık / Netlik / Renk / Ton (G/R)

Televizyonunuzda, resim kalitesini kontrol etmenizi sağlayacak çeşitli ayar seçenekleri

Arka Aydınlatma: LCD arka aydınlatmanın parlaklığını ayarlar.

Kontrast: Resmin kontrast seviyesini ayarlar.

Parlaklık: Resmin parlaklık seviyesini ayarlar

Netlik: Resmin kenar tanımlamasını ayarlar.

Renk: Resmin renk doygunluğunu ayarlar.

Ton (G/R): Resmin renk tonunu ayarlar.

Önce ayarlanacak bir resim modu seçin. Ayarlanan değerler her resim modu için kaydedilecektir.

Arka Aydınlatma, Kontrast, Parlaklık, Netlik, Renk veya Ton (G/R) ayarlarında değişiklik yaptığınızda OSD de uygun

şekilde ayarlanacaktır.

PAL sistemin analog TV, Ext., AV modlarında Tint(G/R) İşlevini kullanamazsınız.

PC modunda, yalnızca Arka Aydınlatma, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Resmin parlaklık düzeyi azaltılırsa kullanım süresince tüketilen enerji önemli ölçüde azaltılabilir ve bu, toplam çalışma

Samsung'un yeni TV'leri önceki modellere göre daha hassas resim ayarları yapmanıza izin verir. Ayrıntılı resim ayarlarını yapmak

Gelişmiş Ayarlar menüsü, Standart veya Sinema modunda kullanılabilir.

PC modunda Gelişmiş Ayarlar öğeleri arasından yalnızca Gamma ve Beyaz Dengesi ayarlarını değiştirebilirsiniz.

N N Modu : Standart ►Arka Aydınlatma : 7 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50GörüntüRenk : 50Ton (G/R) : G50 / R50Gelişmiş Ayarlar ►Resim SeçenekleriResim SıfırlamaGörüntü1 / 1 / 200913:59 5 TV1 Quincy, M.E18:59 2 TV3 The Equalizer20:59 2 TV3 McMillan & WifeProgramlandı Tümü ■ Zoom ■ Seçim T Araçlar E Araçlar Bilgileri DeğiştirmePrgrmlr DğştrmBilgiTümünü Seç BN68-01893A-01Tur.indd 12 2009-02-26 �� 8:07:45Türkçe - 

Siyah Tonu → Kpalı / Koyu / Daha Koyu / En Koyu

Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz.

Dinamik Kontrast → Kpalı / Düşük / Orta / Yüksek

En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz.

Ana Renk (Kırmızı, Yeşil, Mavi) Yoğunluğunu ayarlayabilirsiniz.

Renk Alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz Renk Alanı

Doğal: Doğal Renk Alanı, derinliği olan zengin bir renk tonu sunar.

Oto: Oto Renk Alanı, program kaynaklarına dayalı en doğal renk tonunu otomatik olarak ayarlar.

Daha doğal resim renkleri için renk sıcaklığını ayarlayabilirsiniz.

R-Ofseti / G-Ofseti / G-Ofseti / R-Kazanımı / G-Kazanımı / B-Kazanımı: Açık alanlarda Renk ‘sıcaklığını’ R, G, B değerleri

değiştirerek ayarlayabilirsiniz. Yalnızca ileri düzey kullanıcılar için önerilmektedir.

Sıfrl: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir.

Resimdeki pembe 'cilt tonu'nu vurgulayabilirsiniz.

Ayar değerinin değiştirilmesi ayarlanmış ekranı yenileyecektir.

Kenar Geliştirme → Kpalı / Açık

Resimdeki nesne sınırlarını vurgulayabilirsiniz.

PC modunda Resim Seçenekleri öğeleri arasından yalnızca Renk Tonu ve Boyut ayarlarında değişiklik yapabilirsiniz.

Renk Tonu → Mavi / Normal / Kırmızı / Kırmızı

Gözlerinize en uygun renk tonunu seçebilirsiniz.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Kırmızı ya da Kırmızı yalnızca resim modu Sinema olduğunda etkinleştirilir.

İzleme gereksinimlerinize en uygun resim boyutunu seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Boyutu ayrıca Araçlar → Resim Boyutu ayarı ile de

Uzaktan kumanda üzerindeki P.SIZE düğmesine basarak bu seçenekleri belirleyebilirsiniz.

Oto Geniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar.

16:9: Resim boyutunu, DVD'ler ya da geniş yayınlar için uygun 16:9 oranına getirir.

Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür.

Zoom: 16:9 geniş resmi büyüterek (dikey yönde) ekran boyutuna sığdırır.

4:3: Video lmleri ya da normal yayın için bu varsayılan ayardır.

Ekrana Sığdır: HDMI (720p/1080i/1080p) veya Parça (1080i/1080p) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam

resmi görmek için bu işlevi kullanın.

Giriş kaynağına bağlı olarak, resim boyutu farklılık gösterebilir.

Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir.

PC Modunda, yalnızca 16:9 ve 4:3 modu ayarlanabilir.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Cihazda iki saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir.

Geniş Yknlştrm: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resmi yukarı /

aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTER E

Zoom: ► düğmesine basarak Konum seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resmi yukarı ve aşağı

hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTER E

düğmesine basın. ► düğmesine basarak Boyut

seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resim boyutunu dikey yönde büyütmek ya da küçültmek için ▲

veya ▼ düğmesine basın. Ardından ENTER E

HDMI(1080i/1080p) veya Component (1080i/1080p) modunda Ekrana Sığdır seçildikten sonra: ◄ veya ► düğmesine

basarak Konum seçeneğini belirleyin. Resmi hareket ettirmek için ▲, ▼, ◄ veya ► düğmesini kullanın.

Sıfrl: ◄ veya ► düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTER E

düğmesine basın. Ayarları

HDMI 720p girişiyle Ekrana Sığdır işlevini kullanırsanız, overscan işlevinde olduğu gibi 1 satır üstten, alttan, soldan ve sağdan

Ekran Modu → :9 / Geniş Yknlştrm / Zoom / :

Resim boyutunu 16:9 geniş açı TV'de Oto Geniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz

görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her Avrupa ülkesi farklı resim boyutu gerektirir, dolayısıyla bu

işlev kullanıcıların seçmesi için tasarlanmıştır.

16:9: Resmi 16:9 geniş moduna ayarlar.

Geniş Yknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür.

Zoom: Resmin boyutunu ekranda dikey olarak büyütür.

4:3: Resmi 4:3 normal moduna ayarlar.

Bu işlev Oto Geniş modunda kullanılabilir.

Bu işlev PC, Parça veya HDMI modunda kullanılamaz.

Dijital azal → Kpalı / Düşük / Orta / Yüksek / Oto

TV'nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü Azaltma özelliği

Sinyal zayıfsa, en iyi resmi elde edinceye kadar diğer seçenekleri deneyin.

HDMI Siyahlık Düzeyi → Normal / Düşük

Ekran derinliğini ayarlamak için doğrudan ekrandaki siyahlık düzeyini seçebilirsiniz.

Bu işlev yalnızca harici giriş HDMI'ya (RGB sinyalleri) bağlandığında etkindir.

Film modu → Kpalı / Oto

TV, tüm kaynaklardan lm sinyallerini otomatik olarak algılamak ve işlemek ve en iyi kalite için resmi ayarlamak üzere ayarlanabilir.

Film modu TV, AV, Parça (480i/1080i) ve HDMI (480i/1080i) tarafından desteklenir.

Resim Sıfırlama → Resim Modunu Sıfırla / İptal

Tüm resim ayarlarını varsayılan değerlere sıfırlar.

Sıfırlanacak bir resim modu seçin. Her resim modu için sıfırlama gerçekleştirilir.

Resim Modunu Sıfırla: Mevcut resim değerleri varsayılan ayarlara döner.

TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma

PC Yazılımınızın Ayarlanması (Windows XP'ye göre)

Tipik bir bilgisayarın Windows ekran ayarları aşağıda gösterilmektedir. Kullandığınız Windows'un sürümüne ve video kartınıza

bağlı olarak PC'nizin gerçek ekranı büyük olasılıkla bundan farklıdır. Ancak, sizin bilgisayarınızda açılan ekranlar farklı görünse de,

çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

İlk olarak Windows başlat menüsünden 'Denetim Masası'nı tıklatın.

Denetim masası penceresi göründüğünde, 'Görünüm ve Temalar' öğesini tıklatın, bir iletişim kutusu açılır.

Denetim masası penceresi göründüğünde, 'Ekran'ı tıklatın, bir ekran iletişim kutusu açılır.

Ekran iletişim kutusunda 'Ayarlar' sekmesine gidin.

Doğru boyut ayarı (çözünürlük): En iyi-1920 x 1080 piksel

Ekran ayarları iletişim kutunuzda düşey frekans seçeneği varsa, doğru değer '60' ya da '60 Hz'dir. Yoksa, 'TAMAM' düğmesini

tıklatın ve iletişim kutusundan çıkın.

BN68-01893A-01Tur.indd 14 2009-02-26 �� 8:07:45Türkçe - 

PC monitörünün türüne ve çözünürlüğüne bağlı olarak hem ekran konumu hem de boyutu farklı olabilir. Tablodaki çözünürlükler

D-Sub ve HDMI/DVI Girişi

Piksel Saati Frekansı

1920 x 1080p 67,500 60,000 148,500 +/+

HDMI/DVI kablo bağlantısı kullanırken HDMI IN  jakını kullanmalısınız.

Geçmeli tarama modu desteklenmemektedir.

Standartlara uymayan bir video biçimi seçilirse cihaz normal olarak çalışmayabilir.

Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir.

Çok uzun veya düşük kaliteli VGA kablosu yüksek çözünürlük modlarında (1920x1080 veya 1600x1200) görüntüde parazite yol

TV'nizin PC'nizle Ayarlanması

Ön ayar: PC modunu seçmek için SOURCE düğmesine basın.

Otomatik Ayarlama, cihazın PC ekranının, gelen PC video sinyaline göre kendini otomatik

olarak ayarlamasını sağlar. İnce, kaba ve konum değerleri otomatik olarak ayarlanır.

Bu işlev DVI-HDMI modunda çalışmaz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Otomatik Ayarlama

değerini ayrıca Araçlar → Otomatik Ayarlama öğesini seçerek de ayarlayabilirsiniz.

Resim kalitesi ayarının amacı, resimdeki parazitleri ortadan kaldırmak veya azaltmaktır. Parazitleri yalnızca İnce ayarıyla ortadan

kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (Kaba) ve yeniden İnce ayar işlemi yapın. Parazit azaldığında,

görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın.

TV ekranına sığmıyorsa, PC'nin ekran konumunu ayarlayın. Dikey Konum ayarlaması için ▲ veya ▼ düğmesine basın. Yatay

Konum ayarlaması için ◄ veya ► düğmesine basın.

Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz.

 Parlaklık : 45 Netlik : 50 Otomatik Ayarlama ►Ekran Gelişmiş Ayarlar Resim Seçenekleri Resim Sıfırlama Görüntü BN68-01893A-01Tur.indd 15 2009-02-26 �� 8:07:46Türkçe - 

Ses Menüsünü Yapılandırma

Modu → Standart / Müzik / Sinema / Sesi Netleştir / Kişisel

Kişisel tercihlerinize uygun bir ses modu seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ses modunu ayrıca

Araçlar → Ses Modu öğesini seçerek de yapılandırabilirsiniz.

Normal ses modunu seçer.

Müziği diğer seslerin üstünde vurgular.

Filmler için en iyi sesi sağlar.

İnsan sesini diğer seslerin üstünde vurgular.

Kişiselleştirilmiş ses ayarlarınızı geri çağırır.

Ses ayarları kişisel tercihlerinize göre değiştirilebilir.

Kişisel tercihlerinize uygun bir ses modu seçebilirsiniz.

Sağ ve sol hoparlörler arasındaki dengeyi kontrol eder.

00Hz / 00Hz / KHz / KHz / 0KHz (Bant Genişliği Ayarı)

Farklı bant genişliği frekanslarının seviyelerini ayarlamak için

Ekolayzır ayarlarını varsayılan değerlere sıfırlar.

SRS TruSurround HD → Kpalı / Açık

SRS TruSurround HD, 5.1 çok kanallı içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir.

TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden

oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla

Kpalı veya Açık ayarına getirmek için uzaktan kumandadaki SRS düğmesine basın.

Ses Dili (yalnızca dijital kanallar)

Ses dillerinin varsayılan ayarını değiştirebilirsiniz. Gelen akışın dil bilgilerini görüntüler.

Yalnızca gerçekte yayınlanan diller arasından dil seçebilirsiniz.

Ses Biçimi → MPEG / Dolby dijital (yalnızca dijital kanallar)

Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı

ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın.

Yayın sinyaline göre Ses Biçimi görüntülenir.

Sesli Açıklama (yalnızca dijital kanallar)

Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Sesli Açıklama) için, yayıncıdan

gelen ana sesle birlikte gönderildiğinde Audio Stream'i kullanır. Kullanıcılar Sesli Açıklama değerini Açık veya Kpalı konumlarına

getirebilirler ve sesi kontrol edebilirler.

BN68-01893A-01Tur.indd 16 2009-02-26 �� 8:07:46Türkçe - 

Sesli Açıklama → Kpalı / Açık

Ses açıklaması işlevini açar ya da kapatır.

Ses açıklama seviyesini ayarlayabilirsiniz.

Düzey ayarı, Sesli Açıklama öğesi Açık olarak ayarlandığında etkindir.

Oto ses ayar → Kpalı / Açık

Her yayın istasyonunun kendi sinyal koşulları vardır ve kanal her değiştiğinde ses seviyesini ayarlamak kolay değildir. Bu özellik

modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın

ses düzeyini otomatik olarak ayarlamanızı sağlar.

Hoparlörü Seçin → Harici Hoparlör / TV Hoparlörü

Sesi ayrı hoparlörlerden duymak istediğiniz takdirde dahili amplikatörü iptal edin.

Ses düğmeleri ve MUTE düğmeleri, Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlandığında çalışmaz.

Hoparlörü Seçin menüsünde Harici Hoparlör seçimini yaptıysanız ses ayarları sınırlanacaktır.

Ses Sıfırlama → Tümünü Sıfırla / Ses Modunu Sıfırla / İptal

Ses ayarlarını fabrika varsayılan değerlerine geri yükleyebilirsiniz.

Ses Modunun Seçilmesi

DUAL düğmesine basarak ses modunu ayarlayabilirsiniz. Düğmeye bastığınızda, ekranda geçerli ses modu görüntülenir.

Ses Türü Çift  /  Varsayılan

Mono MONO Otomatik değiştirme

Çift DUAL  ↔ DUAL  DUAL 1

Mono MONO Otomatik değiştirme

Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa mono moduna geçin.

Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır.

Bu işlev sadece TV modunda kullanılabilir.

KURULUM Kurulum Menüsünün Yapılandırılması

Menü dilini ayarlayabilirsiniz.

TV'nin çeşitli saat özelliklerini kullanabilmek için saatin ayarlanması gereklidir.

INFO düğmesine her basışınızda geçerli zaman görüntülenecektir.

Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir.

Geçerli saati elle ya da otomatik olarak ayarlayabilirsiniz.

Oto: Geçerli saati, dijital yayından gelen saat ile otomatik olarak ayarlayın.

Manuel: Geçerli saati belirli bir saate elle ayarlayın.

Yayın istasyonuna ve sinyale bağlı olarak, otomatik saat doğru olarak ayarlanabilir. Bu

durumda saati elle ayarlayın.

Saati otomatik olarak ayarlamak için anten veya kablo bağlı olmalıdır.

Geçerli saati elle ayarlayabilirsiniz.

Saat Modu öğesini Manuel olarak ayarladıysanız bu öğeyi ayarlayın.

Uzaktan kumanda üzerindeki sayı düğmelerine basarak gün, ay, yıl, saat ve dakika ayarlarını doğrudan yapabilirsiniz.

Kapanış Ayarı → Kpalı / 0 dak / 0 dak / 90 dak / 0 dak / 0 dak / 80 dak

Önceden ayarlanan zaman (30, 60, 90, 120, 150 ve 180 dakika) geçtiğinde uyku zamanlayıcısı TV'yi otomatik olarak kapatır.

Zamanlayıcı 0'a geldiği zaman TV otomatik olarak bekleme moduna geçer.

Kapanış Ayarı işlevini iptal etmek için Kpalı seçimini yapın.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Uyku zamanlayıcısını ayrıca Araçlar → Kapanış Ayarı

öğesini seçerek de ayarlayabilirsiniz.

Zamanlayıcı  / Zamanlayıcı  / Zamanlayıcı 

Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Önce saati ayarlamanız gerekir.

Açılış Zamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre etkinleştirmek

için Activate ayarına getirin.)

Kapanış Zamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre

etkinleştirmek için Activate ayarına getirin.)

Düzey: İstenen açma ses seviyesini seçin.

Anten Tipi: Dış Anten veya Kablo seçimini yapın.

Kanal: İstediğiniz kanalı seçin.

Tekrarla: Bir Kez, Her gün, Pts~Cum, Pts~Cts, Cts~Paz veya Manuel seçimini yapın.

Manuel seçildiğinde, haftanın istenilen gününü seçmek için ► düğmesine basın. İstenilen gün üstünde ENTER E

işareti görünecektir.

Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saat, dakika ve kanalı ayarlayabilirsiniz.

Zamanlayıcıyı Açık olarak ayarlandığınızda, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda

kullanılmadığında televizyon kapatılır. Bu işlev yalnızca zamanlayıcı Açık modundayken kullanılabilir ve TV'nin çok uzun süre

açık kalmasından kaynaklanabilecek aşırı ısınmayı önler.

Oyun Modu → Kpalı / Açık

PlayStation™ veya Xbox™ gibi bir oyun konsoluna bağlanıldığında, oyun menüsünü seçerek daha gerçekçi oyun deneyimi.

Oyun konsoluyla bağlantıyı kesmek ve harici bir cihaza bağlanmak için, kurulum menüsüne girip oyun modunu iptal edin.

Oyun Modu içindeyken TV menüsünü görüntülerseniz ekran hafçe sallanır.

Oyun Modu, normal TV ve PC modunda kullanılamaz.

Resim modu otomatik olarak Standart olarak değişir ve kullanıcılar modu değiştiremez.

Ses modu otomatik olarak Kişisel olarak değişir ve kullanıcılar modu değiştiremez. Ekolayzırı kullanarak sesi ayarlayın.

– Plug & Play Dil : Türkçe ►ZamanOyun Modu : Kpalı Çocuk Kilidi : AçıkPIN DeğiştirEbeveyn KilidiAltyazıKurulumAltyazıTeletekst Dili : - - -Tercih ►Dijital Metin : Etkinleştir Melodi : OrtaEnrj. Tasarrufu : KpalıGenel ArayüzKurulum BN68-01893A-01Tur.indd 18 2009-02-26 �� 8:07:46Türkçe - 9

Çocuk Kilidi → Kpalı / Açık

Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz.

Kanal Listesi içindeki bazı kanalları kilitleyebilirsiniz. (bkz. sayfa 9)

Çocuk Kilidi yalnızca TV modunda kullanılabilir.

TV'nin kurulumu için gereken kişisel kimlik numaranızı değiştirebilirsiniz.

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır.

PIN kodunu unutursanız, PIN'in '0-0-0-0' olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın:

POWER (Kapalı), MUTE, 8, 2, 4, POWER (Açık).

Bu özellik, kullanıcının belirlediği 4 haneli PIN (Kişisel Kimlik Belirleme Numarası) kodu sayesinde çocuklar gibi izin verilmeyen

kullanıcıların uygunsuz programları izlemesini engellemenizi sağlar.

Ebeveyn Derecelendirmesi öğesi ülkeden ülkeye değişir.

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır. Menüden PIN Değiştir seçimini yaparak PIN'i değiştirebilirsiniz.

Ebeveyn derecelendirmeleri ayarlandığında, '

' sembolü gösterilir.

Tmn İzn Vr: Tüm TV derecelendirmelerinin kilidini kaldırmak için basın.

Tmn Engll: Tüm TV derecelendirmelerini kilitlemek için basın.

Altyazıları etkinleştirebilir veya devre dışı bırakabilirsiniz. Altyazı Modunu ayarlamak için bu menüyü kullanın. Menü altındaki

Normal, temel altyazı, İşitme engelli seçeneği ise işitme engelli kişilere yönelik altyazıdır.

Altyazı → Kpalı / Açık : Altyazıları açar ya da kapatır.

Modu → Normal / İşitme engelli: Altyazı modunu ayarlar.

Altyazı Dili: Altyazı dilini ayarlar.

Seyrettiğiniz program İşitme engelli işlevini desteklemiyorsa, İşitme engelli modu seçilse bile otomatik olarak Normal ayarı

Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir.

Uzaktan kumanda üzerindeki SUBT. düğmesine basarak da bu seçenekleri belirleyebilirsiniz.

Dil türünü seçerek teletekst dilini ayarlayabilirsiniz.

Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir.

Birinci Yayın Dili / İkinci Yayın Dili / Birinci Altyazı Dili / İkinci Altyazı Dili / Birinci Teletekst Dili / İkinci Teletekst Dili

Bu özelliği kullanarak kullanıcılar dillerden birini seçebilir. Kullanıcı bir kanal seçtiğinde, burada seçilen dil varsayılan olarak

Dil ayarını değiştirirseniz, Language menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili ayarları otomatik olarak seçilen dile geçer.

Dil menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir listesini gösterir ve seçim

vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o anki kanal için geçerlidir. Değiştirilen ayar, Tercih menüsünün Birinci

Altyazı Dili, Birinci Yayın Dili veya Birinci Teletekst Dili ayarını değiştirmez.

Dijital Metin → Devre Dışı / Etkinleştir (Yalnızca İngiltere)

Program dijital metinle yayınlanırsa bu özellik etkinleştirilir.

MHEG (Çoklu Ortam ve Hiper Ortam Bilgileri Kodlama Uzmanları Grubu)

Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır. Bu, hareketsiz görüntü,

karakter hizmeti, animasyon, grak ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG

sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (İsteğe Bağlı

Video), ITV (Etkileşimli TV), EC (Elektronik Ticaret), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu

çeşitli ortamlara uygulanır.

N BN68-01893A-01Tur.indd 19 2009-02-26 �� 8:07:46Türkçe - 0

Melodi → Kpalı / Düşük / Orta / Yüksek

TV Açıldığında veya Kapandığında bir melodi sesi çıkması sağlanabilir.

Melodi aşağıdaki durumlarda çalışmaz

MUTE düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında.

(–) Ses düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında.

TV, Uyku Zamanlayıcısı işlevi yoluyla kapatıldığında.

Enrj. Tasarrufu → Kpalı / Düşük / Orta / Yüksek / Oto

Bu özellik, güç tüketimini azaltmak için TV'nin parlaklığını ayarlar. Gece TV izlerken Enrj. Tasarrufu modu seçeneğini Yüksek

ayarına getirerek, gözlerinizin yorulmasını engelleyebilir ve güç tüketimini azaltabilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Enerji Tasarrufu seçeneğini ayrıca Araçlar→ Enrj. Tasarrufu

öğesini seçerek ayarlayabilirsiniz.

Bu, kullanıcının CAM sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına göre CI Menüsü seçin.

Bu, CI'ya takılı CAM hakkındaki bilgileri içerir ve görüntüler.

Uygulama Bilgisi ekleme CI KARTI hakkındadır. TV Açık ya da Kpalı da olsa her an CAM öğesini yükleyebilirsiniz.

1. En yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın.

2. CI CARD'ı yerine oturana kadar CAM birimine ok yönünde yerleştirin.

3. CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin.

(CAM'ı yuvayla paralel olacak şekilde ucuna doğru ok yönünde yerleştirin.)

4. Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin.

CAM bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

N N GİRİŞ / DESTEK Giriş Menüsünü Yapılandırma

TV'yi ya da DVD/Blu-ray oynatıcılar veya Uydu alıcıları (Set Üstü Kutu) gibi TV'ye bağlanacak

diğer harici giriş kaynaklarını seçmek için kullanın. Tercih ettiğiniz giriş kaynağını seçmek için

TV / Ext. / AV / Parça / PC / HDMI/DVI / HDMI / HDMI.

Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz. Kaynak Listesi listesinde bağlanan

girişler vurgulanacak ve üstte sıralanacaktır. Bağlanmamış girişler altta sıralanacaktır.

Kaynak listesinde uzaktan kumandadaki Renk düğmelerinin kullanılması

Kırmızı (Yenile): Bağlanan harici cihazları yeniler.

TOOLS (Araçlar): İsim Değiştir ve Bilgi menülerini görüntüler.

Bir harici sinyal kaynağını izlemek için uzaktan kumandadaki SOURCE düğmesine basın. TV modu TV düğmesi, sayı

düğmeleri (0~9) ve uzaktan kumandadaki P

düğmesine basılarak seçilebilir.

Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin.

Video / DVD / Kablolu Alıcı / Uydu Alıcısı / PVR Setüstü Kutusu / Receiver / Oyun / Video Kamera / PC / DVI / DVI PC / TV /

IPTV / Blu- ray / HD DVD / DMA

1920 x 1080@60 Hz çözünürlüğü olan bir PC HDMI IN  bağlantı noktasına takıldığında, Giriş modu, İsim Değiştir

menüsündeki HDMI modunu DVI PC olarak ayarlamanız gerekir.

N Kaynak Listesi İsim DeğiştirGiriş BN68-01893A-01Tur.indd 20 2009-02-26 �� 8:07:46Türkçe - 

Destek Menüsünü Yapılandırma

Kendi Kendini Tanıma

Resim sorunu olduğunu düşünüyorsanız, resim testini gerçekleştirin. Sorunun devam edip

etmediğini görmek için ekrandaki renk desenini kontrol edin.

Evet: Test deseni görünmüyorsa veya test deseninde parazit varsa, Evet öğesini seçin.

TV'de bir sorun olabilir. Yardım almak için Samsung'un çağrı merkezine başvurun.

Hayır: Test deseni düzgün olarak görüntülenirse, Hayır seçimini yapın. Harici

ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici

cihazın kullanıcı kılavuzuna bakın.

Ses sorunu olduğunu düşünüyorsanız, ses testini gerçekleştirin. TV'nizde yerleşik melodi sesini

çalarak sesi kontrol edebilirsiniz. Ekranda 'Bu ses testinde sorun hala devam ediyor mu?'

Ses testini gerçekleştirmeden önce TV hoparlörlerinden ses işitmezseniz, Sound menüsündeki Hoparlör Seçimi değerinin TV Hoparlörü olduğundan emin olun.

Hoparlörü Seçin, Harici Hoparlör olarak ayarlansa veya MUTE düğmesine basılarak ses kapatılsa bile melodi test sırasında

Evet: Ses testi sırasında sesi tüm hoparlörlerden değil de yalnızca bir hoparlörden duyuyorsanız, Evet seçimini yapın. TV'de

bir sorun olabilir. Yardım almak için Samsung'un çağrı merkezine başvurun.

Hayır: Hoparlörlerden ses duyabiliyorsanız, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol

edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın.

Sinyal Bilgileri (yalnızca dijital kanallar)

'Net olmayan'dan nete alış kalitesi değişebilen analog kanallardan farklı olarak, dijital (HDTV) kanallar mükemmel alım kalitesine

sahiptir veya hiç almazsınız. Analog kanallardan farklı olarak, bir dijital kanala ince ayar yapamazsınız. Ancak, kullanılabilir dijital

kanalların alımını artırmak için anteninizi ayarlayabilirsiniz.

Sinyal gücü ölçer sinyalin zayıf olduğunu gösteriyorsa, sinyal gücünü artırmak için anteninizi ziksel olarak ayarlayın. En güçlü

sinyale sahip en iyi konumu buluncaya kadar anteninizi ayarlamaya devam edin.

Ürününüzü yeni Dijital Televizyon özelliklerine uygun şekilde güncel tutmak için, normal

Televizyon sinyalinin bir parçası olarak yazılım yükseltmeleri periyodik şekilde yayınlanır.

Bu sinyaller otomatik olarak algılanır ve yazılım yükseltme etiketi görüntülenir. Yükseltmeyi

yükleme seçeneği sunulur.

Bellenim yükseltmesini içeren bir USB sürücüsünü TV'ye takın. Yükseltmeler uygulanırken

lütfen güç bağlantısını kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin. Yerleşik

bellek yükseltmesinin tamamlanmasından sonra TV otomatik olarak kapanıp açılacaktır.

Güncelleme tamamlandıktan sonra lütfen yerleşik bellek sürümünü kontrol edin. Yazılım yükseltildiğinde yaptığınız görüntü ve ses

ayarları varsayılan (fabrika) ayarlarına geri dönecektir.

Ayarlarınızı bir yere yazmanızı öneririz, bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz.

Yazılımı yayın sinyalini kullanarak yükseltir.

Bekleme Modunda Yükseltme

Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ veya ▼ düğmesine basarak On seçeneğini belirleyin.

Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür. Cihazın gücü içerden açıldığı için, LCD

ürünün ekranı hafçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir.

Yazılım sürümü bilgilerini göstermek için.

HD Bağlantısı Kılavuzu

Bu menü, HD TV'de en yüksek kaliteye ulaşmak için gereken bağlantı yöntemini sunar.

TV'ye harici cihazlar bağlarken buradaki bilgilere başvurun.

TV'niz doğru çalışmadığında ya da yazılım yükseltmesi istediğinizde bu bilgilere göz atın.

Çağrı merkezi, ürün ve yazılım dosyası indirme yöntemi konusundaki bilgilere göz atabilirsiniz.

❑ TV Arka PaneliUSB SürücüKendi Kendini Tanıma ►Yazılım YükseltmeHD Bağlantısı KılavuzuSamsung'a BaşvurunDestek BN68-01893A-01Tur.indd 21 2009-02-26 �� 8:07:46Türkçe - 

Cihazlarına Bağlanma

özelliğini destekleyen tüm bağlı Samsung cihazlarını Samsung TV'nizin uzaktan kumandası ile kontrol etmenizi

sağlayan bir işlevdir.

sistemi yalnızca Anynet

özelliği olan Samsung cihazları ile kullanılabilir. Samsung cihazınızda bu özelliğin olup

olmadığından emin olmak için üstünde bir Anynet

logosu olup olmadığını kontrol edin.

Bir TV'ye bağlamak için

1. Bir HDMI kablosu kullanarak TV'nin HDMI IN (,  ya da 3) jakını karşılık gelen Anynet

cihazının HDMI OUT jakına bağlayın.

Ev Sinemasına bağlamak için

1. Bir HDMI kablosu kullanarak TV'nin HDMI IN (,  ya da 3) jakını karşılık gelen Anynet

cihazının HDMI OUT jakına bağlayın.

2. Bir HDMI kablosu kullanarak ev sinemasının HDMI IN jakını karşılık gelen Anynet

cihazının HDMI OUT jakına bağlayın.

DIGITAL AUDIO OUT(OPTICAL) jakı ile Ev Sinemasının Dijital Ses Girişi arasına Optik kabloyu bağlayın.

Yukarıdaki bağlantıyı izlerken Optik jak yalnızca 2 kanal ses çıkışı verir. Yalnızca Ev Sineması'nın Ön Sol ve Sağ hoparlörleri

ile subwoofer'dan ses duyacaksınız. 5.1 kanal ses dinlemek istiyorsanız, DVD/Blu-ray oynatıcının ya da Kablo/Uydu Cihazının

(örn. Anynet Cihazı 1 ya da 2) Dijital Ses Çıkışı (Optik) jakını TV'ye değil doğrudan Ampli katör ya da Ev Sinemasına bağlayın.

Yalnızca bir Ev Sineması bağlayın.

cihazını HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI kabloları Anynet

işlevlerini desteklemeyebilir.

sistemini destekleyen AV cihazı, Standby veya On durumdayken Anynet

toplamda en fazla 12 AV cihazını destekler. Aynı türden en fazla 3 cihazı bağlayabileceğinizi unutmayın.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Araçlar →

Anynet+(HDMI-CEC) öğelerini seçerek de Anynet

menüsünü görüntüleyebilirsiniz.

İşlevini kullanmak için, Anynet+ (HDMI-CEC) Açık olarak ayarlanmalıdır.

Anynet+ (HDMI-CEC) işlevi devre dışı bırakıldığında, tüm Anynet

ile ilgili işlemler devre

Otomatik Kapatma → Hayır / Evet

TV Kapanınca bir Anynet

Cihazını Otomatik Olarak Kapatma

işlevinin kullanılması için etkin kaynağın TV uzaktan kumandasında TV olarak

ayarlanması gerekir.

Otomatik Kapatma ayarını Evet olarak ayarlarsanız, TV kapatıldığında harici cihazlarda

kapatılacaktır. Bir harici cihaz hala kayıt yapmaya devam ediyorsa, kapanabilir de

Cihazları arasında geçiş yapma

1. TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçimini yapmak için ENTER E

Cihaz Listesi seçimini yapmak için ▲ ya da ▼ düğmesine, ardından ENTER E

cihazları listelenir. İstediğiniz bir cihazı bulamıyorsanız cihazları

taramak için kırmızı düğmeye basın.

Cihaz Listesi menüsü yalnızca Anynet+ (HDMI-CEC) ayarını Kurulum menüsünde

Açık olarak ayarladığınızda görünür.

▲ veya ▼ düğmesine basarak belirli bir cihazı seçin ve ardından ENTER E

düğmesine basın. Seçilen cihaza geçiş yapılır.

Seçilen cihazlara geçiş yapılması 2 dakika kadar sürebilir. Geçiş işlemi sırasında işlemi iptal edemezsiniz.

Cihazların taranması için gereken zaman, bağlı cihazların sayısına göre belirlenir.

Cihaz taraması tamamlanınca, bulunan cihazların sayısı görüntülenmez.

TV, güç düğmesiyle açıldığında otomatik olarak cihazları arasa da, TV açıkken veya belirli bir durumdayken TV'ye bağlanan

cihazlar cihaz listesinde görüntülenmez. Bağlanan cihazları aramak için kırmızı düğmeye basın.

SOURCE düğmesine basarak harici giriş modu seçtiyseniz Anynet

işlevini kullanamazsınız. Cihaz Listesi seçeneğini

kullanarak bir Anynet

cihazına geçiş yaptığınızdan emin olun.

menüsü, TV'ye bağlı Anynet

cihazlarının türüne ve durumuna bağlı olarak değişiklik gösterir.

TV’yi görüntüle Anynet

modu TV yayın modu olarak değişir.

Cihaz Listesi Anynet

cihaz listesini görüntüler.

(cihaz_adı) Menu Bağlı cihaz menülerini gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin disk

menüsü görünecektir.

(cihaz_adı) İşlem Bağlı cihazın oynatma menüsünü gösterir. Örn, bir DVD kaydedici bağlanmışsa DVD kaydedicinin

oynatma menüsü görünecektir.

Kaydet: (*kaydedici) Hemen kaydediciyi kullanarak kaydı başlatır. (Bu yalnızca kayıt işlevini destekleyen cihazlar için

Alıcı Ses alıcıdan çalınır.

Birden fazla kayıt cihazı bağlı ise, bunlar (*kaydedici) olarak gösterilir ve yalnızca bir kayıt cihazı bağlıysa (*cihaz_adı)

şeklinde temsil edilir.

N N N N N N N N TV’yi görüntüleCihaz ListesiKaydet : DVDRDVDR İşlemAlıcı : AçıkKurulum

U Taşı E Giriş R Geri Cihaz ListesiKurulum

U Taşı E Giriş R Geri KurulumAnynet+ (HDMI-CEC) : AçıkOtomatik Kapatma : Evet

Modunda Kullanılabilir TV Uzaktan Kumanda Düğmeleri

Cihaz Türü Çalışma Durumu Kullanılabilir Düğmeler

Cihaza geçiş yaptıktan sonra, karşılık

gelen cihazın menüsü ekranda

Renk düğmeleri / EXIT düğmesi

Cihaza geçiş yaptıktan sonra, dosya

(Geriye doğru arama) /

(İleriye doğru arama) /

Cihaza geçiş yaptıktan sonra, TV

Ses Cihazı Alıcı etkinleştirildiğinde Ses / MUTE düğmesi

işlevi yalnızca TV uzaktan kumandasında etkin kaynak TV olarak ayarlandığında çalışır.

düğmesi yalnızca kaydedilebilir durumdayken çalışır.

cihazlarını, TV'nin düğmelerini kullanarak kontrol edemezsiniz. Anynet

cihazlarını yalnızca TV uzaktan kumandasını

kullanarak kontrol edebilirsiniz.

TV uzaktan kumandası belli koşullar altında çalışmayabilir. Bu durumda, Anynet

cihazını yeniden seçin.

işlevleri diğer üreticilerin ürünleri için çalışmaz.

işlemleri cihaza bağlı olarak değişiklik gösterebilir.

Bir Samsung kaydedici kullanarak bir TV programının kaydını yapabilirsiniz.

TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçimini yapmak için ENTER E

Kaydet: (cihaz_adı) seçeneğini seçmek için ▲ ya da ▼ düğmesine ve ardından

düğmesine basın. Kayıt başlar.

Birden fazla kayıt cihazı olduğunda

Birden çok kayıt cihazı bağlandığında, kayıt cihazları listelenir.

▲ veya ▼ düğmesine basarak bir kayıt cihazı seçin ve ardından ENTER E

düğmesine basın. Kayıt başlar.

Kayıt cihazı görüntülenmediğinde

Cihaz Listesi seçeneğini seçin ve ardından cihazları aramak için kırmızı düğmeye basın.

Çıkmak için EXIT düğmesine basın.

Kaynak akışlarını Kaydet: (cihaz_adı) seçimini yaparak kaydedebilirsiniz.

düğmesine bastığınızda o anda izlediğiniz program kaydedilecektir. Başka bir cihazdan video izliyorsanız cihazdaki video

Kaydetmeden önce anten jakının kayıt cihazına düzgün bağlanıp bağlanmadığını kontrol edin. Bir anteni bir kayıt cihazına

doğru şekilde bağlamak için kayıt cihazının kullanıcı kılavuzuna başvurun.

Bir Alıcı (Ev Sineması) üzerinden dinleme

TV hoparlörü yerine bir alıcı yoluyla ses dinleyebilirsiniz.

TOOLS düğmesine basın. Anynet+ (HDMI-CEC) seçimini yapmak için ENTER E

Alıcı seçimini yapmak için ▲ ya da ▼ düğmesine basın. Açık ya da Kpalı seçeneğini seçmek için ◄ ya da ► düğmesine

Çıkmak için EXIT düğmesine basın.

Alıcınız yalnızca sesi destekliyorsa cihaz listesinde görünmeyebilir.

Alıcı, alıcının optik giriş jakını TV'nin DIGITAL AUDIO OUT (OPTICAL) jakına doğru şekilde bağladığınızda çalışacaktır.

Ev Sineması alıcısı Açık olarak ayarlandığında, TV'nin Optik jakından ses çıkışını duyabilirsiniz. TV bir DTV (karasal yayın)

sinyali görüntülediğinde, TV, 5.1 kanal sesi Ev sineması alıcısına gönderecektir. Kaynak, DVD gibi bir dijital bileşen olduğunda

TV'ye HDMI aracılığıyla bağlandığında, Ev Sineması alıcısından yalnızca 2 kanal ses duyulacaktır.

Alıcı, Açık konumundayken televizyon elektriği kesildiğinde (güç kablosunu prizden çıkarmak suretiyle veya bir elektrik

kesintisi nedeniyle), TV'yi tekrar açtığınız zaman Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlanmış olabilir. (bkz.

N N N N TV’yi görüntüleCihaz ListesiKaydet : DVDRDVDR İşlemAlıcı : AçıkKurulum

U Taşı E Giriş R Geri

BN68-01893A-01Tur.indd 24 2009-02-26 �� 8:07:48Türkçe - 

çalışmıyor. Cihazın bir Anynet

cihazı olup olmadığını kontrol edin. Anynet

Yalnızca bir alıcı (ev sineması) bağlayın.

cihazının güç kablosunun düzgün takılıp takılmadığını kontrol edin.

cihazının Video/Ses/HDMI 1.3 kablo bağlantılarını kontrol edin.

Anynet+ (HDMI-CEC) seçeneğinin Anynet

kurulum menüsünde Açık ayarında olup

olmadığını kontrol edin.

TV uzaktan kumandasının TV modunda olup olmadığını kontrol edin.

özel uzaktan kumandası olup olmadığını kontrol edin.

belirli koşullarda çalışmaz. (Kanallar aranırken, Tak ve Kullan Çalışırken vb.)

HDMI 1.3 kablosunu takarken veya çıkarırken, cihazları tekrar arattığınızdan emin olun veya

TV'nizi yeniden başlatın.

İşlevinin açık olduğunu kontrol edin.

başlatmak istiyorum.

cihazının TV'ye düzgün bağlanıp bağlanmadığını ve Anynet+ (HDMI-CEC)'nin

Kurulum menüsünde Açık ayarında olup olmadığını kontrol edin.

TV'ye geçiş yapmak için TV uzaktan kumandasında TV düğmesine basın. Ardından Anynet

menüsünü görüntülemek ve dilediğiniz menüyü seçmek için TOOLS düğmesine basın.

menüsünde TV’yi görüntüle seçimini yapın.

TV uzaktan kumandasındaki SOURCE düğmesine basın ve Anynet

cihazlarından başka bir

TV modunu değiştirmek için P

ve PRE-CH öğelerine basın. (Kanal düğmesinin

yalnızca kanal ayarcısı gömülü Anynet

cihazı bağlı olmadığında çalıştığını unutmayın.)

yapılandırırken ya da izleme moduna geçiş yaparken uzaktan kumandayı

ayarı ya da izleme moduna geçiş tamamlandığında uzaktan kumandayı kullanın.

Tak ve Çalıştır yürütülüyorken oynatma işlevini kullanamazsınız.

işlevlerini destekleyip desteklemediğini kontrol edin.

HDMI 1.3 kablosunun düzgün bağlanıp bağlanmadığını kontrol edin.

Anynet+ (HDMI-CEC) seçeneğinin Anynet

kurulum menüsünde Açık ayarında olup

olmadığını kontrol edin.

cihazlarını yeniden arayın.

cihazını yalnızca HDMI 1.3 kablosu kullanarak bağlayabilirsiniz. Bazı HDMI

işlevlerini desteklemeyebilir.

HDMI kablosu veya güç kablosu bağlantısının kesilmesi veya elektrik kesintisi gibi normal

olmayan bir durumla sonlanmışsa, lütfen cihaz taramasını tekrarlayın.

Kayıt cihazındaki anten jakının düzgün bağlanıp bağlanmadığını kontrol edin.

TV sesi alıcıdan çıkmıyor. TV ve alıcı arasına optik kabloyu bağlayın.

Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl

kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri

belirleyebilirsiniz.

Teletekst bilgilerinin doğru görünmesi için kanal alışının düzenli olması gerekir. Aksi takdirde bilgiler eksik olabilir ya da bazı

sayfalar görüntülenmeyebilir.

Uzaktan kumandanın sayısal tuşlarına basarak Teletekst sayfalarını değiştirebilirsiniz.

Teletekst modunu seçmek için basın

(LIST/FLOF). LIST modundayken

basarsanız, Liste kaydetme moduna

geçer. Liste kaydetme modunda,

(kaydet) düğmesini kullanarak Teletekst

sayfasını listeye kaydedebilirsiniz.

Teletekst sayfalarını kaydetmek için

Ekranın üst yarısında çift boyutlu hareri

görüntülemek için basın. Ekranın alt

yarısı için yeniden basın. Normal ekranı

görüntülemek için bir kez daha basın.

Gizli metinleri (örneğin test oyunları

yanıtlarını) göstermek için kullanılır.

Normal ekranı görüntülemek için

Renk düğmeleri (kırmızı/yeşil/sarı/

Yayın şirketi FASTEKST sistemini

kullanıyorsa, Teletekst sayfasında yer

alan çeşitli konuların renkleri farklıdır

ve bu konular renk düğmeleri basılarak

seçilebilir. İstediğiniz sayfaya karşılık

gelen renk düğmesine basın. Görünen

sayfa, aynı biçimde seçilebilecek diğer

renklere ayrılmış bilgiler içerir. Önceki

ya da sonraki sayfayı görüntülemek için

ilgili renk düğmesine basın.

(Teletekst açık/karışık)

Teletekst hizmeti sağlayan kanalı

seçtikten sonra Teletekst modunu

etkinleştirmek için bu düğmeye basın.

Teleteksti, normal yayın ekranının üzerine

bindirmek için iki kez basın.

Teletekst gösteriminden çıkış.

Varsa alt sayfayı görüntülemek için

Bir sonraki Teletekst sayfasını

görüntülemek için kullanılır.

Bir önceki Teletekst sayfasını

görüntülemek için kullanılır.

Teleteksti görüntülerken istediğiniz zaman

dizin (içindekiler) sayfasını görüntülemek

Seçilen sayfada, otomatik olarak

takip eden başka sayfalar bağlıysa,

bulunduğunuz sayfayı tutmak için

kullanılır. Devam ettirmek için yeniden

Sayfa aranırken yayını göstermek için

Teletekst sayfaları altı kategoriye göre düzenlenmiştir:

A Seçilen sayfa numarası.

B Yayın yapan kanalın adı.

C Geçerli sayfa numarası ya da arama göstergeleri.

BN68-01893A-01Tur.indd 26 2009-02-26 �� 8:07:48Türkçe - 

Teletekst bilgileri çoğunlukla art arda sıralanmış birden çok sayfaya bölünmüştür ve bunlara:

Sayfa numarasını girerek

Listeden bir konu seçerek

Renklere göre ayrılmış başlık seçerek (FASTEKST sistemi) erişilebilir

TV'nin desteklediği Teletekst düzeyi ek grak ve metin de görüntüleyebilen sürüm 2.5'tir.

Aktarıma bağlı olarak, Teletekst görüntülenirken boş yan paneller oluşabilir.

Bu gibi durumlarda, ek grak veya metin aktarılmaz.

Sürüm 2.5'i desteklemeyen eski TV'lerin Teletekst aktarımına bakılmaksızın ek grak veya metin görüntüleme özelliği yoktur.

Teletekst ekranından çıkmak için TV düğmesine basın.

Teletekst 16:9, resim 16:9

Ön ayar: Standın üzerine Stand Kılavuzunu ve Kapak Başlığını yerleştirin ve vidaları

kullanarak sıkıştırın. Yalnızca 32 inç modeller için geçerlidir.

1. LCD TV'nizi standa takın.

TV'yi iki veya daha fazla kişi taşımalıdır.

Standı takarken standın önü ve arkasını karıştırmamaya dikkat edin.

TV'nin standa düzgün bir seviyede takıldığından emin olmak için, TV'nin sağ kenarının

sol üstüne aşağı doğru aşırı güç uygulamayın.

konumuna iki vidayı sıkıştırın ve sonra

konumuna iki vidayı sıkıştırın.

Ürünü yukarı kaldırın ve vidaları sıkıştırın. LCD TV aşağı yerleşmişken vidaları

sıkıştırırsanız bir tarafa eğilebilir.

Stand, 37 inç ve üstü ekran boyutuna sahip modellerde takılır.

N N N N N Duvara Montaj Kitinin Takılması

Duvara montaj öğeleri (ayrı satılır) ile TV'yi duvara monte edebilirsiniz.

Duvara Montaj kitinin takılmasıyla ilgili daha fazla bilgi için, Duvara Montaj öğeleriyle birlikte

verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle

Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına

vereceğiniz hasarlardan sorumlu değildir.

Duvara Montaj Kitinizi TV'niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel

yaralanmaya neden olabilir.

Standı çıkarın, alt deliği bir kapakla kapatın ve iki vidayı sıkıştırın.

BN68-01893A-01Tur.indd 27 2009-02-26 �� 8:07:49Türkçe - 8

Hırsıza Karşı Kensington Kilidini Kullanma

Kensington Kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi ziksel olarak

sabitlemek için kullanılan bir cihazdır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi

resimde gösterilenden farklı olabilir. Doğru kullanım için Kensington Kilidiyle birlikte verilen

kılavuza başvurun. Kilitleme cihazının ayrıca satın alınması gerekmektedir. Kensington

Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

Kilitleme cihazını LCD TV'deki Kensington yuvasına takın (

) ve kilitleme yönünde

Kensington Kilidini masa veya ağır bir sabit nesneye sabitleyin.

TV'yi Duvara Sabitleme

Dikkat: TV'yi çekme, itme veya üzerine çıkma TV'yi düşürebilir. Özellikle çocuklarınızın TV'ye

asılmamasına veya TV'nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir

ve ciddi yaralanmalara veya ölüme neden olabilir. Güvenlik Notundaki tüm güvenlik önlemlerine uyun.

Birimin daha dengeli durması için, güvenlik amacıyla aşağıdaki talimatları uygulayarak düşmeyi önleyici

TV'nin düşmesini önlemek için:

Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların,

duvara sağlam bir şekilde takıldıklarını onaylayın.

Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir.

Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen

bunları ayrı olarak satın alın.

TV'nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha

sonra, yeniden TV'ye takıp sıkıştırın.

Vidalar ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere

uygun vidaları alın.

17 ~ 29 İnç LCD TV için: M4 X 15 / 32 ~ 40 İnç LCD TV için: M6 X 15

TV'ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha

sonra, bağı sıkı bir şekilde bağlayın.

TV'yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin.

Bağı, duvardaki sıkıştırıcı parçalar, TV'ye sabitlenen sıkıştırıcı parçalarla aynı

hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz.

TV'yi taşımadan önce bağı çözün.

Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda

yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili

herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün.

BN68-01893A-01Tur.indd 28 2009-02-26 �� 8:07:49Türkçe - 9

Sorun Giderme: Servis Personeli ile Görüşmeden Önce

Ses ya da görüntü yok Güç kablosunun prize takılı olup olmadığını kontrol edin.

Cihazınızdaki düğmeye basıp basmadığınızı kontrol edin.

Resmin kontrast ve parlaklık ayarlarını kontrol edin.

Ses seviyesini kontrol edin.

Resim normal ama ses yok Ses seviyesini kontrol edin.

Uzaktan kumandadaki MUTE M

düğmesine basılıp basılmadığını kontrol edin.

Hoparlörü Seçin ayarını kontrol edin.

Ekran siyah ve güç göstergesi

ışığı düzenli olarak yanıp sönüyor

Bilgisayarınızda Güç, Sinyal Kablosunu kontrol edin.

TV, güç yönetim sistemini kullanıyor.

Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın.

Görüntü yok veya görüntü siyah

Renk ayarlarını değiştirin.

Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin.

Ses ve resimde parazit Cihazı etkileyen elektrikli cihazı belirleyin ve uzaklaştırın.

Cihazınızı bir başka prize takın.

Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin.

Bu parazit çoğunlukla dahili anten kullanmaya bağlıdır.

Uzaktan kumanda doğru

Uzaktan kumandanın pillerini değiştirin.

Uzaktan kumandanın üst kenarını (iletim penceresi) temizleyin.

Pillerin kutuplarını kontrol edin.

'Sinyal kablosunu kontrol et'

mesajı görüntüleniyor

Sinyal kablosunun PC!ye ya da video kaynaklarına düzgün biçimde bağlı olup olmadığını

PC veya video kaynaklarının açık olup olmadığını kontrol edin.

'Desteklenmeyen Mod' mesajı

Video adaptörünün maksimum çözünürlüğünü ve frekansını kontrol edin.

Bu değerleri, Ekran Modlarındaki verilerle karşılaştırın.

Zarar gören resim ekranın

Bazı harici aygıtlarda Ekrana Sığdır seçildiyse, zarar gören resim ekranın köşesinde

görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır.

'Tüm ayarları varsayılan

değerlere sıfırlar.' mesajı görünür.

Bu mesaj, EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir. Ürün ayarları, fabrika

varsayılanlarına sıfırlanır.

TV ekranını çevreleyen

çerçevenin kenarlarına yakından

baktığınızda küçük partiküller

Bu ürün tasarımının bir parçasıdır ve kusur değildir.

TFT LCD paneli, karmaşık bir üretim teknolojisi gerektiren iç piksellerden (6.220.800) oluşan bir panel kullanmaktadır. Bununla

birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin ürünün performansına olumsuz etkisi olmaz.

10°C ile 40°C arası (50°F ile 104°F)

%10 ile %80 arası, yoğunlaşmayan

-20°C ile 45°C arası (-4°F ile 113°F)

%5 ile %95 arası, yoğunlaşmayan

Sol / Sağ -20˚ ~ 20˚

Tasarım ve özellikler önceden haber verilmeden değiştirilebilir.

Bu cihaz, bir Sınıf B dijital cihaz aparatıdır.

Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.

TBu ürünün ortalama yaşam süresi, 10 yıldır
