MODE D'EMPLOI LE22B450C8WXXU SAMSUNG

1. DİJİTALTV(DVB)İLEİLGİLİİŞLEVLERYALNIZCADVB-T(MPEG2veMPEG4AVC)DİJİTALKARASALSİNYALLERİN

YAYINLANDIĞIÜLKEYADABÖLGELERDEÇALIŞIR.DVB-T, dijital karasal televizyonun yayın iletimi için Avrupa

konsorsiyumu standardıdır. Lütfen bölgenizdeki DVB-T servisinin kullanılabilirliği hakkında yerel bayiniz ile görüşün.

2. Bu TV seti [Ağustos, 2008] itibarıyla geçerli DVB-T standartlarını karşılasa bile, gelecekteki DVB-T dijital karasal yayın

uyumluluğu garanti edilemez.

Bazı Dijital TV işlevleri

bazı ülkelerde ya da bölgelerde kullanılamayabilir ya da doğru şekilde çalışmayabilir

4. Daha fazla bilgi için lütfen yerel SAMSUNG müşteri hizmetleri merkeziniz ile iletişim kurun.

SabitGörüntününGösterilmesiyleilgiliÖnlemler

Sabit görüntü TV ekranında kalıcı hasara neden olabilir

Ekranda görüntü takılmasına neden olabileceğinden LCD panelde tamamı veya bir bölümü sabit bir görüntüyü 2 saatten fazla

tutmayın. Bu görüntü takılmasına "ekran yanması" da denir. Bu tür bir görüntü takılmasını önlemek için hareketsiz bir görüntü

ekrandayken parlaklık ve kontrast değerlerini düşük bir seviyeye ayarlayın.

LCD televizyonu uzun süre 4:3 formatında izlemek, farklı ışık emisyonundan dolayı ekranın solunda, sağında

ve ortasında çizgi şeklinde izler bırakabilir. DVD ya da oyun konsolunu oynatmak da ekranda benzer etkiye

yol açabilir. Yukarıdaki etkinin neden olduğu hasarlar Garanti kapsamında değildir.

Video oyunlarından ve bilgisayardan uzun süre durağan resimlerin görüntülenmesi kısmi görüntü izi

oluşturabilir. Bu etkiyi önlemek için, durağan görüntüleri görüntülerken 'parlaklık' ve 'kontrast' derecelerini azaltın.

© 2009 Samsung Electronics Co., Ltd. Tüm hakları saklıdır.

GENELBİLGİ Kontrol Paneline Bakış 2 Aksesuarlar 3 Bağlantı Paneline Bakış 4Uzaktan Kumanda 6Uzaktan Kumandaya Pil Takma 6

ÇALIŞTIRMA Menülere bakış 7

Plug & Play Özelliği 8

KANAL KONTROLÜ Kanal Menüsünü Yapılandırma 9 Kanalları Yönetme 11

Resim Menüsünü Yapılandırma 13

TV'nizi Bilgisayar (PC) Ekranı Olarak Kullanma 15

TV'nizin PC'nizle Ayarlanması 16

SES KONTROLÜ Ses Menüsünü Yapılandırma 17Ses Modunun Seçilmesi 18 ■

KURULUM Kurulum Menüsünün Yapılandırılması 19 GİRİŞ/DESTEK Giriş Menüsünü Yapılandırma 21Destek Menüsünü Yapılandırma 22 KULLANIMÖNERİLERİ

Teletekst Özelliği 23 Standın Ayarlanması (yalnızca 19 inç modeli) 24TV Açısının Ayarlanması (yalnızca 19 inç modeli) 24VESA Uyumlu Montaj Araçlarının Takılması (yalnızca 19 inç modeli) 25

Dekoratif Kapakları Kullanma (yalnızca 19 inç modeli) 25

Standı Takma 26 Duvara Montaj Kitinin Takılması 26Hırsıza Karşı Kensington Kilidini Kullanma 26 TV'yi Duvara Sabitleme 27 Sorun Giderme: Servis Personeli ile Görüşmeden Önce 28 Teknik Özellikler 28

TruSurround HD, SRS ve sembolü SRS Labs, Inc.'in ticari markalarıdır. TruSurround HD teknolojisi

SRS Labs, Inc. lisansı ile bu cihaza dahil edilmiştir.

Dolby Laboratories lisansı altında üretilmiştir. Dolby ve double-D (çift D) sembolü, Dolby Laboratories'in ticari

N O T Not Tek Basmalı Düğme TOOL Düğmesi

Bu Kullanıcı Kılavuzundaki şekiller ve resimler yalnızca referans amaçlı verilmiştir ve gerçek ürünün görünümünden farklı

olabilir. Ürün performansını iyileştirmek amacıyla ürün tasarımı ve özellikleri önceden haber verilmeksizin değiştirilebilir.

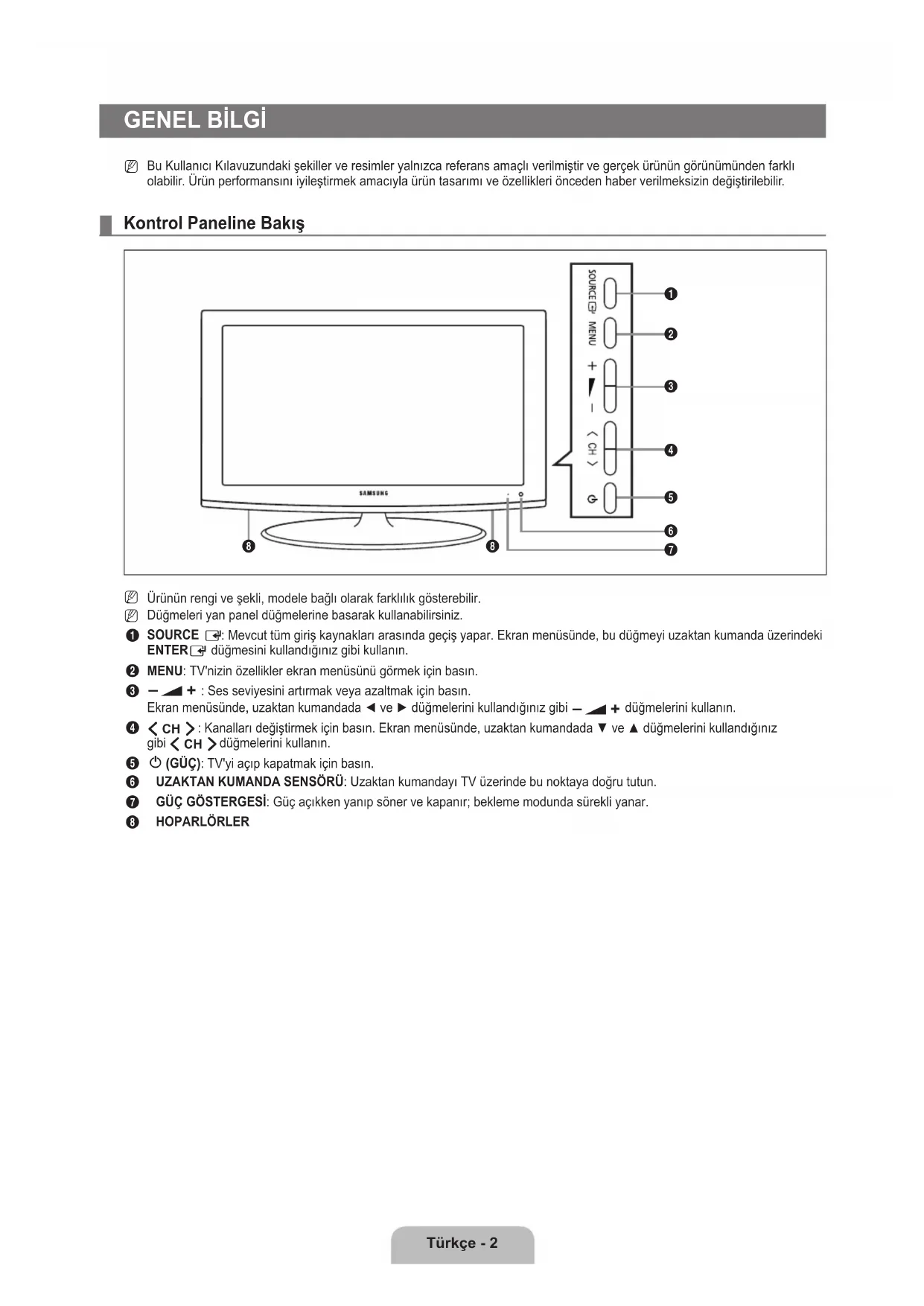

KontrolPanelineBakış

Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

Düğmeleri yan panel düğmelerine basarak kullanabilirsiniz.

: Mevcut tüm giriş kaynakları arasında geçiş yapar. Ekran menüsünde, bu düğmeyi uzaktan kumanda üzerindeki

düğmesini kullandığınız gibi kullanın.

MENU: TV'nizin özellikler ekran menüsünü görmek için basın.

: Ses seviyesini artırmak veya azaltmak için basın.

Ekran menüsünde, uzaktan kumandada ◄ ve ► düğmelerini kullandığınız gibi

düğmelerini kullanın.

: Kanalları değiştirmek için basın. Ekran menüsünde, uzaktan kumandada ▼ ve ▲ düğmelerini kullandığınız

düğmelerini kullanın.

(GÜÇ): TV'yi açıp kapatmak için basın.

 UZAKTANKUMANDASENSÖRÜ: Uzaktan kumandayı TV üzerinde bu noktaya doğru tutun.

 GÜÇGÖSTERGESİ: Güç açıkken yanıp söner ve kapanır; bekleme modunda sürekli yanar.

(yalnızca 22 inç modeli)

(yalnızca 19 inç modeli)

(yalnızca 19 inç modeli)

(yalnızca 22 inç modeli)

● Kullanıcı Talimatları ● Garanti kartı ● Güvenlik Kılavuzu

LCD TV'nizle birlikte aşağıdaki öğelerin verildiğinden emin olun. Öğelerden herhangi biri eksikse bayinizle görüşün.

Garanti kartı / Güvenlik Kılavuzu (Her yerde yoktur)

Öğelerin rengi ve şekli modele bağlı olarak farklılık gösterebilir.

N N N BN68-01980A.indb 3 2009-03-02 �� 5:52:08Türkçe - 4

BağlantıPanelineBakış

Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

TV'nize harici bir cihaz bağladığınızda, birimdeki gücün kapatıldığından emin olun.

Harici bir cihaza bağlarken, bağlantı terminalinin rengiyle kablonun rengini eşleştirin.

DIGITAL AUDIO OUT (OPTICAL)

Ev sineması alıcısı gibi bir Dijital Ses bileşenine bağlanır.

HDMI IN jakları bağlıyken TV'deki DIGITAL AUDIO OUT (OPTICAL) jakı yalnızca 2 kanallı ses çıkışı verir. 5.1 kanal ses

duymak istiyorsanız, DVD/Blu-ray oynatıcısı veya Kablo/Uydu Kutusundaki Optik jakı doğrudan

Sinemasına bağlayın, TV'ye bağlamayın.

SERVICE Yazılım yükseltmeleri için konektör.

HDMI bağlantısını destekleyen AV cihazları arasındaki bağlantıları destekler (Set Üstü Kutular, DVD / Blu-ray oynatıcı).

HDMI - HDMI bağlantıları için ek Ses bağlantısı gerekmez.

Bir PC'yi bağlamak için HDMI (DVI) jakı kullanılabilir.

'High Denition Multimedia interface', yüksek tanımlı dijital görüntü verileri ve çok kanallı dijital ses aktarımını sağlar

HDMI / DVI terminali, uygun kabloyla (ürün ile verilmez) ek cihazlara DVI bağlantısını destekler

HDMI ve DVI arasındaki fark, HDMI cihazının daha küçük olması, HDCP (High Bandwidth Digital Copy Protection)

kodlama özelliğinin yüklü olması ve çok kanallı dijital sesi desteklemesidir.

PC/DVI (HDMI) [AUDIO]

PC'nizin üzerindeki ses çıkış jakına bağlayın.

Harici cihazlar için DVI ses çıkışları.

PC PC'nizin üzerindeki video çıkış jakına bağlayın.

COMMON INTERFACEYuvası

Bazı kanallara 'CI KARTI' yerleştirilmediğinde, ekranda 'Karışmış Sinyal' görüntülenir.

Bir telefon numarası, CI KART Kimliği, Ana Makine Kimliği ve diğer bilgileri içeren eşleştirme bilgileri yaklaşık 2~3 dakika

içinde görüntülenecektir. Bir hata iletisi görüntülenirse, lütfen hizmet sağlayıcınızla görüşün.

Kanal bilgileri yapılandırması tamamlandığında, kanal listesinin artık güncellendiğini belirten 'Güncelleme

mesajı görüntülenir.

Yerel bir kablo hizmet sağlayıcısından bir CI KARTI edinmeniz gerekir. CI KARTI'nı düşürürseniz zarar görebileceğinden

elinizle dikkatlice çıkarın.

CI-Kartı'nı, üzerinde belirtilen yönde yerleştirin.

COMMON INTERFACE Yuvasının yeri, modeline bağlı olarak farklılık gösterebilir.

CAM bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

ANT IN Bir antene ya da kablolu TV sistemine bağlanır.

 KENSINGTONKİLİDİ (modele bağlıdır)

Kensington kilidi, (isteğe bağlı) ortak bir ortamda kullanıldığında sistemi ziksel olarak sabitlemek için kullanılan bir

aygıttır. Bir kilitleme cihazı kullanmak isterseniz, TV'yi satın aldığınız bayi ile görüşün.

Kensington Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

AV IN [R-AUDIO-L] / [VIDEO]

RCA kablosunu VCR, DVD ya da Kamera gibi uygun bir harici cihaza bağlayın.

RCA ses kablolarını cihazınızın [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını A/V cihazınızın karşılık gelen ses

çıkış konektörlerine takın.

Kulaklık, cihazınızın kulaklık çıkışına takılabilir. Kulaklık takılıyken, dahili hoparlörlerden gelen ses kapatılacaktır.

COMPONENT IN Parça video kablolarını (isteğe bağlı) cihazınızın arkasındaki parça konektörüne (P R, PB, Y) takın ve kabloların diğer

uçlarını DTV ya da DVD'nin karşılık gelen parça video çıkış konektörlerine takın.

Set Üstü cihazını ve DTV'yi (ya da DVD'yi) aynı anda bağlamak istiyorsanız, Set Üstü Cihazını DTV'ye (ya da DVD'ye) ve

DTV'yi (ya da DVD'yi) cihazınızdaki parça konektörüne (P R, PB, Y) bağlayın.

Parça cihazlarınızdaki (DTV veya DVD) P R, PB ve Y konektörleri bazen Y, B-Y ve R-Y ya da Y, Cb ve Cr şeklinde

RCA ses kablolarını (isteğe bağlı) cihazınızın arkasındaki [R-AUDIO-L] girişlerine takın ve kabloların diğer uçlarını A/V

cihazınızın karşılık gelen ses çıkış konektörlerine takın.

RGB Video + Ses (Sol / Sağ)

Harici O O O Yalnızca TV veya DTV çıkışı kullanılabilir.

VCR, DVD, video oyun cihazları ya da video disk çalarlar gibi harici cihazlar için giriş ya da çıkış bağlantıları.

Uzaktan kumandayı TV'den en fazla 23 t kadar uzakta kullanabilirsiniz.

Uzaktan kumandanın performansı parlak ışıktan etkilenebilir.

Ürünün rengi ve şekli, modele bağlı olarak farklılık gösterebilir.

POWER: Televizyon Beklemede

değiştirmek için basın.

görür. Sayı düğmeleriyle kanal

değiştirdiğinizde ve sırasıyla

önce kanal numarasına sonra da

kanal anında değişir.

artırmak veya azaltmak için

SOURCE: Kullanılabilir video

kaynaklarını görüntülemek ve

TOOLS: Sık kullanılan işlevleri

hızla seçmek için kullanın.

INFO: TV ekranında bilgi

görüntülemek için basın.

 RENKLİDÜĞMELER: Bu

düğmeleri Kanal listesi

menülerinde vb. kullanın.

TV: Doğrudan TV modunu seçer.

PRE-CH: Önceki izlediğiniz

kanala dönmenizi sağlar.

: Sesi geçici olarak

: Kanalları değiştirmek

FAV.CH: Favori kanallarınıza

RETURN: Önceki menüye geri

üzerindeki menü öğelerini

seçmek ve menü değerlerini

değiştirmek için kullanın.

EXIT: Menüden çıkmak için

SUBT.: Dijital altyazı görünümü

GUIDE: Elektronik Program

Kılavuzu (EPG) ekranı

: Teletekst modu seçimi (LIST

: Teletekst hafızaya alma

: Teletekst boyutu seçimi

: Teletekst gösterimi

Fastekst konu seçimi

Teletekst, Çift ya da Karışık

: Teletekst gösteriminden

: Teletekst alt sayfası

: Teletekst sonraki sayfa

: Teletekst önceki sayfa

Uzaktan Kumandaya Pil Takma

1. Resimde gösterildiği gibi uzaktan kumandanın arkasındaki kapağı kaldırın.

2. İki AAA boyutunda pil takın.

Pil uçlarındaki '+' ve '–' işaretlerinin bölme içindeki şekille eşleşmesine dikkat edin.

Uzaktan kumandayı uzunca bir süre kullanmayacaksanız, pilleri çıkarın ve serin, kuru bir

Uzaktan kumanda çalışmazsa, aşağıdakileri kontrol edin:

Pillerin artı ve eksi uçları ters olarak mı takılmış?

Elektrik kesintisi veya güç kablosunun çıkması gibi bir durum var mı?

Yakınlarda özel üoresan lambası veya neon işareti var mı?

ÇALIŞTIRMA Menülerebakış

TV'yi kullanmadan önce, değişik fonksiyonları seçmek ve ayarlamak için menüde nasıl

dolaşılabileceğini öğrenmek amacıyla aşağıdaki adımları izleyin.

1. MENU düğmesine basın.

Ana menü ekranda görüntülenir. Solunda şu simgeler vardır: Görüntü, Ses, Kanal,

2. Simgelerden birini seçmek için ▲ ya da ▼ düğmesine basın.

Simgelerin alt menülerine gitmek için ◄ ya da ► düğmesine basın.

Öğeleri menüye taşımak için ▲ ya da ▼ düğmesine basın.

Menüye öğe girmek için ENTER E

4. Seçilmiş öğeleri değiştirmek için ▲/▼/◄/► düğmelerine basın.

Önceki menüye dönmek için RETURN düğmesine basın.

. Menüden çıkmak için EXIT düğmesine basın.

kumandadüğmelerininkullanımı

Düğme İşlemler Düğme İşlemler

MENU Ana ekran menüsünü görüntüler.

İşaretçiyi hareket ettirir ve bir öğe seçer.

Geçerli olarak seçili öğeyi seçer.

Önceki menüye geri döner.

Ekran menüsünden çıkar.

Örnek:ResimMenüsündeTV'ninParlaklıközelliğiniayarlama

Parlaklıközelliğini80olarakayarlama

Menüyü görüntülemek için MENU düğmesine basın.

Görüntü öğesini seçmek için ENTER E

3. Parlaklık öğesini seçmek için ▲ ya da ▼ düğmelerine basın.

5. Parlaklık 80'e gelene kadar ◄ ya da ► düğmesine basın.

Menüden çıkmak için EXIT düğmesine basın.

N Modu :Standart ►Arka Aydınlatma : 8 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50GörüntüModu :Standart ►Arka Aydınlatma : 8 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50GörüntüArka Aydınlatma : 8 Kontrast : 95Parlaklık :45  ►Netlik : 50Renk : 50Ton (G/R) : G50 / R50Gelişmiş AyarlarResim SeçenekleriResim SıfırlamaGörüntüModu : StandartArka Aydınlatma : 8 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50GörüntüParlaklık 45 U Taşı L Ayarla E Giriş R ÇıkışParlaklık 80 U Taşı L Ayarla E Giriş R Çıkış BN68-01980A.indb 7 2009-03-02 �� 5:52:09Türkçe - 8

Plug&PlayÖzelliği

TV ilk kez açıldığında, temel ayarlar otomatik olarak başlar ve birbiri ardına devam eder.

1. Uzaktan kumandadaki POWER düğmesine basın. You can set the menu language.

mesajı görüntülenir.

▲ veya ▼ düğmesine basarak uygun dili seçin. Seçiminizi onaylamak için ENTER E

3. ◄ veya ► düğmesine basarak Dükkan Demo veya EvdeKullanım seçimini yapın, ardından ENTER E

Ev ortamınızda en iyi resim için TV'yi EvdeKullanım moduna ayarlamanızı öneririz.

Dükkan Demo modu yalnızca satış ortamlarında kullanmak içindir.

Cihaz kazara Dükkan Demo moduna ayarlanmışsa ve siz EvdeKullanım (Standart) moduna dönmek istiyorsanız:

Televizyon üzerindeki Volume düğmesine basın. Ses OSD görüntülendiğinde televizyon üzerindeki MENU düğmesini 5

saniye boyunca basılı tutun.

düğmesine basın. ▲ veya ▼ düğmesine basarak uygun ülkeyi seçin. Seçiminizi onaylamak için ENTER E

5. DışAnten veya Kablo seçimini yapmak için ▲ veya ▼ düğmesine ve ardından ENTER E

. ▲ veya ▼ düğmesine basarak hafızaya alınacak kanal kaynağını seçin. Başlama öğesini seçmek için ENTER E

Dijital ve Analog: Dijital ve Analog kanallardır.

Dijital: Dijital kanallardır.

Analog: Analog kanallardır.

Anten kaynağını Kablo olarak ayarladığınızda, dijital kanal araması için bir değer ayarlamanızı sağlayan bir adım belirir

Daha fazla bilgi için, Kanal → Otomatikkayıt kısmına bakın.

Kanal arama otomatik olarak başlatılır ve sonlandırılır.

Kayda alma işlemini herhangi bir anda kesmek için ENTER E

Kullanılabilir tüm kanallar hafızaya alındıktan sonra, SaatModunuayarlayın mesajı gösterilir.

düğmesine basın. Oto seçimini yapmak için ▲ veya ▼ düğmesine ve adından ENTER E

Manuel seçeneğini seçerseniz Geçerlitarihvezamanıayarlayın gösterilir.

Bir dijital sinyal alırsanız, zaman otomatik olarak ayarlanacaktır.

Almazsanız, saati ayarlamak için Manuel seçimini yapın.

8. En iyi HD kalitesini sunacak bağlantı yöntemi önerilmektedir. Yöntemi onayladıktan sonra ENTER E

9. Keyieizleyebilirsiniz. mesajı görüntülenir. Bitirdiğinizde ENTER E

Buözelliğisıfırlamakistiyorsanız...

Menüyü görüntülemek için MENU düğmesine basın. Kurulum seçimini yapmak için ▲ ya da ▼ düğmesine, ardından

2. Plug & Play seçimini yapmak için ENTER E

düğmesine yeniden basın.

3. 4 basamaklı PIN numaranızı girin. Yeni bir TV'nin varsayılan PIN numarası '0-0-0-0'dır. (bkz. sayfa 20)

PIN numarasını değiştirmek istiyorsanız, PINDeğiştir işlevini kullanın.

Plug & Play özelliği yalnızca TV modunda kullanılabilir.

N N N N N N N N N N N N N Plug & Play You can set the menu language.Menu Language : English ► E Enter BN68-01980A.indb 8 2009-03-02 �� 5:52:09Türkçe - 9

KanalMenüsünüYapılandırma

PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Analog kanallar için ülkeyi değiştirebilirsiniz.

Dijital kanallar için ülkeyi değiştirebilirsiniz.

Kullanabileceğiniz frekans aralıklarını tarayabilirsiniz (ve kullanılabilirlik ülkenize göre değişir).

Otomatik olarak yerleştirilen program numaraları, gerçek ya da istenen program numaralarına

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Hafızaya alınacak anten kaynağıdır

Dijital ve Analog: Dijital ve Analog kanallardır.

Dijital: Dijital kanallardır.

Analog: Analog kanallardır.

Kablo→DijitalveAnalog veya Kablo→Dijital

Kablo kanallarını taramak için bir değer girin.

AramaModu→Tam/Ağ

Network ID: Ağ kimliği kodunu görüntüler.

Frekans: Kanalın frekansını görüntüler. (Her ülkede farklıdır)

Modulation: Kullanılabilir modülasyon değerlerini görüntüler.

Symbol Rate: Kullanılabilir sembol hızlarını görüntüler.

Etkin yayın istasyonları olan tüm kanalları tarar ve bunları TV'nin hafızasına kaydeder.

Otomatik Kayıt işlemini durdurmak istiyorsanız,

düğmesine basın. Otomatikkayıtdurdurulsunmu? mesajı

◄ veya ► düğmesine basarak Evet seçimini yapın, sonra

Bir kanalı elle tarar ve bunu TV'nin hafızasına kaydeder.

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

Dijital kanalların elle kaydedilmesi.

Dijital Kanal sadece DTV modunda geçerlidir.

Kanal: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak Kanal numarasını ayarlayın.

Frekans: Sayı düğmelerini kullanarak frekansı ayarlayın.

Bantgenişliği: ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak bant genişliğini ayarlayın.

Tamamlandığında, kanal listesindeki kanallar güncellenir.

N Ülke   ►Otomatik kayıtElden kayıtKablolu Arama SeçeneğiŞimdi ve Sonraki KlvzTam Kılavuz V arsayılan Kılavuz : Tam KılavuzKanal BN68-01980A.indb 9 2009-03-02 �� 5:52:10Türkçe - 10

Analog kanalların elle kaydedilmesi.

Program (Kanala atanacak program numarası): ▲, ▼ ya da sayı (0~9) düğmelerini kullanarak program numarasını ayarlar

Renk Sistemi → Oto / PAL / SECAM / NTSC4.43: ▲ veya ▼ düğmesini kullanarak renk sistemi değerini ayarlar.

Ses Sistemi → BG / DK / I / L: ▲ veya ▼ düğmesini kullanarak ses sistemi değerini ayarlar.

Kanal (Kaydedilecek kanal numarasını biliyorsanız): ▲ veya ▼ düğmesine basarak C (Karasal kanal) ya da S (Kablo kanalı)

seçimini yapın. ► düğmesine basın, ardından gerekli numarayı seçmek için ▲, ▼ ya da sayı (0~9) düğmelerine basın.

Kanal numarasını, numara (0~9) düğmelerine basarak doğrudan seçebilirsiniz.

Normal olmayan bir ses varsa veya ses yoksa, gerekli ses standardını yeniden seçin.

Ara (Kanal numaralarını bilmediğinizde): Aramayı başlatmak için ▲ veya ▼ düğmesine basın. Kanal ayarcısı ilk kanal ya da

sizin seçtiğiniz kanal ekranda görüntülenene kadar frekans aralığını tarar.

Kayıt (Kanal ve ilgili program numarasını kaydettiğinizde):

düğmesine basarak OK olarak ayarlayın.

P (Program modu): Ayarlama tamamlanırken, bölgenizdeki yayın istasyonları, P00 ile P99 arasındaki konum numaralarına

atanırlar. Bu modda iken konum numarasını girerek bir kanalı seçebilirsiniz.

C (Karasal kanal modu): Bu modda iken, antenle alınan her bir istasyona atanmış numarayı girerek bir kanal

S (Kablo kanalı modu): Bu modda iken, kablo ile alınan her bir istasyona atanmış numarayı girerek bir kanal seçebilirsiniz.

KabloluAramaSeçeneği(ülkeyebağlıolarak)

Bu fonksiyonu kullanarak Otomatik kayıt işlevinin Tam Arama modu ile taranacak kanal aralığını manuel olarak girebilirsiniz.

Frekans(Başlama~Durdurma):Kanalın frekansını görüntüler.

Modülasyon: Kullanılabilir modülasyon değerlerini görüntüler.

SimgeHızı:Kullanılabilir sembol hızlarını görüntüler.

ŞimdiveSonrakiKlvz/TamKılavuz

EPG (Elektronik Program Kılavuzu) bilgileri yayıncılar tarafından sağlanır. Herhangi bir kanalda bilgi yayını sebebiyle boş veya

güncelliğini yitirmiş program girişleri görünebilir. Yeni bilgiler gelir gelmez ekran dinamik şekilde güncellenir.

TamKılavuz ve ŞimdiveSonrakiKlvz kullanımı hakkındaki ayrıntılı prosedürler için sayfa 11'daki açıklamalara bakın.

Kılavuz menüsünü görüntülemek için GUIDE düğmesine basmanız da yeterlidir. (VarsayılanKılavuz öğesini yapılandırmak

için açıklamalara bakın.)

Sol sütunda gösterilen altı kanal için, Geçerli program ve Sonraki program bilgileri görüntülenir

Program bilgilerini zamana göre sıralanmış Bir saatlik dilimler şeklinde görüntüler. Zamana göre ileri ya da geri kaydırılabilen iki

saatlik program bilgileri görüntülenir.

VarsayılanKılavuz→ŞimdiveSonrakiKlvz/TamKılavuz

Uzaktan kumandadaki GUIDE düğmesi basıldığında ŞimdiveSonrakiKlvz ya da TamKılavuz görüntülemeyi seçebilirsiniz.

Kanal Listesi kullanma hakkında ayrıntılı prosedürler için 'Kanalları Yönetme' talimatlarına bakın.

Uzaktan kumanda üzerindeki CH LIST düğmesine basarak bu seçenekleri belirleyebilirsiniz.

düğmesine basıldığında, Kanallar seçilen kanal listesi dahilinde değişecektir.

Kanallar kaydedilmiş kanal listesi içinde geçiş yapacaktır.

Kanallar favori kanal listesi içinde geçiş yapacaktır.

Alınan görüntü netse, arama ve kaydetme işlemi sırasında otomatik olarak yapılmış olduğu için kanalın ince ayarını yapmanıza

gerek yoktur. Ancak sinyal zayıf ya da bozuksa, kanalın ince ayarını elle yapmanız gerekebilir.

İnce ayarlanan kanalların, kanal etiketindeki kanal numarasının sağ tarafında bir yıldız "*" işareti bulunur

İnce ayarı sıfırlamak için, ▲ veya ▼ düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTER E

Yalnızca Analog TV kanallarında ince ayar yapılabilir.

ŞimdiveSonrakiKlvz/TamKılavuzKullanımı

EPG listesindeki bir programı seyretmek ▲, ▼, ◄, ► düğmesine basarak bir program seçin.

Kılavuzdan çıkmak Mavi düğmeye basın

Sonraki program seçilirse, saat simgesi görüntülenerek program zamanlanır. ENTER E

düğmesine tekrar basılırsa, ◄, ►

düğmesine basarak ProgramlarıDeğiştirme seçeneğini seçin, saat simgesinin kaybolması ile zamanlama işlemi iptal edilir.

Program bilgilerini izlemek ▲, ▼, ◄, ► düğmesine basarak istediğiniz bir programı seçin.

Ardından istediğiniz program vurgulandığında INFO düğmesine basın.

Program başlığı, ekran merkezinin üst kısmındadır.

Ayrıntılı bilgi için INFO düğmesine basın. Ayrıntılı bilgi içinde Channel Number, Running Time, Status Bar, Parental Level, Video

Quality Information (HD / SD), Sound Modes, Subtitle ya da Teletext, Subtitle veya Teletext dilleri ve vurgulanan programın kısa

bir özeti bulunur. “...” özet uzunsa görüntülenecektir.

veSonrakiKlvz. ya da T

arasında geçiş yapmak.

Kırmızı düğmeye art arda basın.

Geriye hızlı hareket (24 saat).

İleriye hızlı hareket (24 saat).

Yeşil düğmeye art arda basın.

Sarı düğmeye art arda basın.

Bu menüyü kullanarak Favori kanalları Ekleyebilir / Silebilir ya da ayarlayabilir ve dijital yayınlar için program kılavuzunu

O anda mevcut tüm kanalları gösterir.

Tüm eklenmiş kanalları gösterir.

Tüm favori kanalları gösterir.

Ayarladığınız favori kanalları seçmek için uzaktan kumandadaki FAV.CH düğmesine basın.

Tüm geçerli rezerv edilmiş kanalları gösterir.

Tüm Kanallar, Eklenen Kanallar veya SıkKullanılanlar ekranında ▲ / ▼ düğmelerine

düğmesine basarak bir kanal seçin. Ardından seçilen kanalı izleyebilirsiniz.

KanalListesindeRenkdüğmelerininkullanılması

Kırmızı(KanalTipi): TV

,Radyo,Veri/Diğerleri ve Tümü seçenekleriniz arasında geçiş yapar.

Yeşil (Zoom): Bir kanal numarasını büyütür ya da küçültür.

Sarı (Seçim): Birden fazla kanal listesi seçer. Aynı anda birden fazla kanal için ekleme / silme, Favorilere ekleme /

Favorilerden silme ya da kilitleme / kilit açma işlevlerini gerçekleştirebilirsiniz. Tüm seçilmiş kanalları aynı anda ayarlamak

için gerekli kanalı seçin ve sarı düğmeye basın. Seçilen kanalların solunda

TOOLS (Araçlar): Sil (veya Ekle), SıkKullanılanlaraEkle (veya SıkKullanılanlardanSil), Kilit (veya Kilit aç),

ZamanlayıcıylaSeyretme, KanalAdı

Düzenleme, Sınıama, KanalNumarasıDüzenleme, Tümünü Seç, Tüm

seçimlerikaldır veya Otomatikkayıt menüsünü görüntüler. (Seçenekler menüleri duruma göre değişebilir.)

KanalDurumEkranıSimgeleri

: Sarı düğmeye basılarak seçilen bir kanal.

: Favori olarak ayarlanmış bir kanal.

: Geçerli olarak yayınlanmakta olan bir kanal.

: Kilitlenmiş bir kanal.

: Rezerv edilmiş bir program

Kanal Listesi Seçenek Menüsü (TümKanallar/EklenenKanallar/SıkKullanılanlar)

Seçenek menüsünü kullanmak için TOOLS düğmesine basın.

Seçenek menüsü öğeleri kanal durumuna göre değişebilir.

İstediğiniz kanalları görüntülemek için bir kanalı silebilir ya da ekleyebilirsiniz.

Silinen tüm kanallar Tüm Kanallar menüsünde gösterilecektir.

Gri renkli bir kanal, kanalın silindiğini gösterir.

Ekle menüsü yalnızca silinmiş kanallar için görünür.

Ayrıca bir kanalı Eklenen Kanallar veya SıkKullanılanlar menüsünde de aynı şekilde

SıkKullanılanlaraEkle / SıkKullanılanlardanSil

Sık seyrettiğiniz kanalları favoriler olarak ayarlayabilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Araçlar → Add to

Favourite seçimini yaparak da Favorilere Ekleme ayarını yapabilirsiniz.

' sembolü gösterilecek ve kanal bir favori olarak ayarlanacaktır.

Tüm favori kanallar SıkKullanılanlar menüsünde gösterilecektir.

ZamanlayıcıylaSeyretme

İzlemek istediğiniz bir programı rezerv ettiyseniz, başka bir kanal izliyor olsanız bile kanal otomatik olarak Kanal Listesindeki rezerv

edilmiş kanala geçecektir. Bir programı rezerv etmek için önce geçerli zamanı ayarlayın. (Bkz. sayfa 19.)

Yalnızca hafızaya alınmış kanallar rezerv edilebilir.

Uzaktan kumanda üzerindeki numara düğmelerine basarak kanal, gün, ay, yıl, sa

at ve dakika ayarlarını doğrudan

Bir programın rezerv edilmesi Program menüsünde gösterilecektir.

ProgramKılavuzuveİzlemeRezervasyonu

Bir dijital kanal seçildiğinde ve ► düğmesine bastığınızda kanalın Program Kılavuzu görünür

. Yukarıda anlatılan prosedürlere

göre bir programı rezerve edebilirsiniz.

Düzenleme(yalnızcaanalogkanallar)

Kanallar çağrı hareri kanal seçildiğinde görünecek şekilde etiketlenebilir.

Dijital yayın kanallarının adları otomatik olarak atanır ve etiketlenemez.

KanalNumarasıDüzenleme(yalnızcadijitalkanallar)

Uzaktan kumanda üzerindeki numara düğmelerine basarak da kanal numarasını düzenleyebilirsiniz.

Sınıama(yalnızcaanalogkanallar)

Bu işlem, kayıtlı kanalların program numarasını değiştirmenize olanak verir. Bu işlem otomatik kaydetme kullanıldıktan sonra

Bir kanalı kilitleyebilirsiniz, böylece kanal seçilemez ve izlenemez. Bu işlev yalnızca Çocuk Kilidi öğesi Açık olarak ayarlandığında

kullanılabilir. (bkz. sayfa 20)

PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası "0-0-0-0"dır. Menüden PINDeğiştir seçimini yaparak PIN'i değiştirebilirsiniz.

' sembolü gösterilecek ve kanal kilitlenecektir.

Tümünü Seç / Tümseçimlerikaldır

Tümünü Seç: Kanal listesindeki tüm kanalları seçebilirsiniz.

Tümseçimlerikaldır: Seçilmiş kanalların hepsini seçilmemiş konuma getirebilirsiniz.

Ancak seçilmiş bir kanal olduğunda Tümseçimlerikaldır seçimini yapabilirsiniz.

Ayarlama seçenekleri hakkında daha fazla bilgi için sayfa 9'e bakın.

Bir kanal Çocuk Kilidi işlevi kullanılarak kilitlenmişse, PIN giriş penceresi görünür.

T Araçlar Sil SıkKullanılanlaraEkleZamanlayıcıylaSeyretmeKanalAdıDüzenlemeSınıamaKilit ▼

BN68-01980A.indb 12 2009-03-02 �� 5:52:10Türkçe - 13

KanalListesiSeçenekMenüsü(Programlandımenüsünde)

Bir rezervasyonu görüntüleyebilir, değiştirebilir ya da silebilirsiniz.

Seçenek menüsünü kullanmak için TOOLS düğmesine basın.

BilgileriDeğiştirme

Bir izleme rezervasyonunu değiştirmek için seçin.

ProgramlarıDeğiştirme

Bir izleme rezervasyonunu iptal etmek için seçin.

Bir izleme rezervasyonunu izlemek için seçin. (Ayrıca rezervasyon bilgisini de

değiştirebilirsiniz.)

Tüm rezerv edilmiş programları seçin.

ResimMenüsünüYapılandırma

İzleme gereksinimlerinize en uygun resim türünü seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar →

Görüntü Modu seçimini yaparak resim modunu da ayarlayabilirsiniz.

Aydınlık bir odada yüksek tanımlamalı görüntü için resim türünü seçer.

Normal bir odada en iyi görüntü için resim türünü seçer.

Karanlık bir odada lm izlemek için resim türünü seçer.

ArkaAydınlatma / Kontrast / Parlaklık / Netlik / Renk / Ton (G/R)

Televizyonunuzda, resim kalitesini kontrol etmenizi sağlayacak çeşitli ayar seçenekleri bulunmaktadır.

ydınlatma: LCD arka aydınlatmanın parlaklığını ayarlar.

Kontrast: Resmin kontrast seviyesini ayarlar.

Parlaklık: Resmin parlaklık seviyesini ayarlar

Netlik: Resmin kenar tanımlamasını ayarlar.

Renk: Resmin renk doygunluğunu ayarlar.

Ton (G/R): Resmin renk tonunu ayarlar.

Önce ayarlanacak bir resim modu seçin. Ayarlanan değerler her resim modu için kaydedilecektir.

ydınlatma, Kontrast, Parlaklık, Netlik, Renk veya Ton (G/R) ayarlarında değişiklik yaptığınızda OSD de uygun

şekilde ayarlanacaktır.

PAL sistemin analog TV, Ext., AV modlarında Ton (G/R) İşlevini kullanamazsınız.

PC modunda, yalnızca ArkaA

ydınlatma, Kontrast ve Parlaklık ayarlarında değişiklik yapabilirsiniz.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Resmin parlaklık düzeyi azaltılırsa kullanım süresince tüketilen enerji önemli ölçüde azaltılabilir ve bu, toplam çalışma

Samsung'un yeni TV'leri önceki modellere göre daha hassas resim ayarları yapmanıza izin

verir. Ayrıntılı resim ayarlarını yapmak için aşağıya bakın.

yarlar menüsü, Standart veya Sinema modunda kullanılabilir.

PC modunda GelişmişA

yarlar öğeleri arasından yalnızca Gamma ve Beyaz Dengesi

ayarlarını değiştirebilirsiniz.

SiyahTonu→Kpalı/Koyu/DahaKoyu/EnKoyu

Ekran derinliğini ayarlamak için ekrandaki siyahlık düzeyini seçebilirsiniz.

 1 / 1 / 200913:59 5 TV1 Quincy, M.E18:59 2 TV3 The Equalizer20:59 2 TV3 McMillan & WifeProgramlandı Tümü ■Zoom■Seçim T Araçlar E BilgiBilgileriDeğiştirmeProgramlarıDeğiştirmeBilgiTümünü SeçModu :Standart ►Arka Aydınlatma : 7 Kontrast : 95Parlaklık : 45Netlik : 50Renk : 50Ton (G/R) : G50 / R50GörüntüRenk : 50Ton (G/R) : G50 / R50GelişmişAyarlar   ►Resim SeçenekleriResim SıfırlamaGörüntü BN68-01980A.indb 13 2009-03-02 �� 5:52:11Türkçe - 14

Dinamik Kontrast→Kpalı / Düşük / Orta / Yüksek

En iyi kontrast sağlanacak şekilde ekran kontrastını ayarlayabilirsiniz.

Ana Renk (Kırmızı, Yeşil, Mavi) Yoğunluğunu ayarlayabilirsiniz.

Renk Alanı kırmızı, yeşil ve mavi renklerden oluşan bir renk tablosudur. En doğal renkleri yaşamak için beğendiğiniz Renk Alanı

Doğal: Doğal Renk Alanı, derinliği olan zengin bir renk tonu sunar.

Oto: Oto Renk Alanı, program kaynaklarına dayalı en doğal renk tonunu otomatik olarak ayarlar.

Daha doğal resim renkleri için renk sıcaklığını ayarlayabilirsiniz.

R-Ofseti / G-Ofseti / B-Ofseti / R-Kazanımı / G-Kazanımı / B-Kazanımı: Açık alanlarda Renk ‘sıcaklığını’ R, G, B değerleri

değiştirerek ayarlayabilirsiniz. Yalnızca ileri düzey kullanıcılar için önerilmektedir.

Sıfrl: Daha önce ayarlanmış beyaz dengesi fabrika ayarlarına dönecektir.

Resimdeki pembe 'cilt tonu'nu vurgulayabilirsiniz.

Ayar değerinin değiştirilmesi ayarlanmış ekranı yenileyecektir.

KenarGeliştirme→Kpalı/Açık

Resimdeki nesne sınırlarını vurgulayabilirsiniz.

PC modunda Resim Seçenekleri öğeleri arasından yalnızca Renk Tonu ve Boyut ayarlarında değişiklik yapabilirsiniz.

RenkTonu→Mavi/Normal/Kırmızı1/Kırmızı2

Gözlerinize en uygun renk tonunu seçebilirsiniz.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Kırmızı1 ya da Kırmızı2 yalnızca resim modu Sinema olduğunda etkinleştirilir.

İzleme gereksinimlerinize en uygun resim boyutunu seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Boyutu ayrıca Araçlar→ResimBoyutu ayarı ile de

OtoGeniş: Resim boyutunu otomatik olarak 16:9 en-boy oranına ayarlar.

16:9: Resim boyutunu, DVD'ler ya da geniş yayınlar için uygun 16:9 oranına getirir.

GenişYknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür.

Zoom: 16:9 geniş resmi büyüterek (dikey yönde) ekran boyutuna sığdırır.

4:3: Video lmleri ya da normal yayın için bu varsayılan ayardır.

EkranaSığdır: HDMI (720p / 1080i) veya Component (1080i) sinyalleri girişi alınırken herhangi bir yerini kesmeden tam resmi

görmek için bu işlevi kullanın.

Giriş kaynağına bağlı olarak, resim boyutu farklılık gösterebilir.

Kullanılabilir öğeler, seçilen moda bağlı olarak farklı olabilir.

PC Modunda, yalnızca 16:9 ve 4:3 modu ayarlanabilir.

Ayarlar, TV'nin bir girişine bağladığınız her harici cihaz için ayarlanabilir ve saklanabilir.

Cihazda iki saatten fazla durağan bir görüntü izlediğinizde geçici görüntü takılması oluşabilir

GenişYknlştrm: ► düğmesine basarak Position seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resmi yukarı /

aşağı hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTER E

Zoom: ► düğmesine basarak Position seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resmi yukarı ve aşağı

hareket ettirmek için ▲ veya ▼ düğmesine basın. Ardından ENTER E

düğmesine basın. ► düğmesine basarak Boyut

seçeneğini seçin ve ardından ENTER E

düğmesine basın. Resim boyutunu dikey yönde büyütmek ya da küçültmek için ▲

veya ▼ düğmesine basın. Ardından ENTER E

HDMI (1080i) veya Component (1080i) modunda Ekrana

Sığdır seçildikten sonra: ◄ veya ► düğmesine basarak Konum

seçeneğini belirleyin. Resmi hareket ettirmek için ▲, ▼, ◄ veya ► düğmesini kullanın.

Sıfrl: ◄ veya ► düğmesine basarak Sıfrl seçeneğini seçin ve ardından ENTER E

düğmesine basın. Ayarları

HDMI 720p girişiyle Ekrana

Sığdır işlevini kullanırsanız, overscan işlevinde olduğu gibi 1 satır üstten, alttan, soldan ve sağdan

EkranModu→16:9/GenişYknlştrm/Zoom/4:3

Resim boyutunu 16:9 geniş açı TV'de OtoGeniş ayarına getirirken, 4:3 WSS (Geniş Ekran Hizmeti) görüntü görmek istediğiniz

görüntü boyutuna karar verebilir ya da hiçbir şey yapmayabilirsiniz. Her A

vrupa ülkesi farklı resim boyutu gerektirir, dolayısıyla bu

işlev kullanıcıların seçmesi için tasarlanmıştır.

16:9: Resmi 16:9 geniş moduna ayarlar.

GenişYknlştrm: Resmin boyutunu 4:3'ten daha fazla büyütür.

Zoom: Resmin boyutunu ekranda dikey olarak büyütür.

4:3: Resmi 4:3 normal moduna ayarlar.

Bu işlev OtoGeniş modunda kullanılabilir.

Bu işlev PC, Parça veya HDMI modunda kullanılamaz.

Dijitalazal→Kpalı/Düşük/Orta/Yüksek

TV'nizin aldığı yayın sinyali zayıfsa, ekranda görülebilecek parazit ya da gölgeleri gidermek için Dijital Gürültü

Sinyal zayıfsa, en iyi resmi elde edinceye kadar diğer seçenekleri deneyin.

HDMISiyahlıkDüzeyi→Normal/Düşük

Ekran derinliğini ayarlamak için doğrudan ekrandaki siyahlık düzeyini seçebilirsiniz.

Bu işlev yalnızca harici giriş HDMI'ya (RGB sinyalleri) bağlandığında etkindir.

Filmmodu→Kpalı/Oto

TV, tüm kaynaklardan lm sinyallerini otomatik olarak algılamak ve işlemek ve en iyi kalite için resmi ayarlamak üzere ayarlanabilir.

Film modu TV, AV, COMPONENT (480i / 1080i) ve HDMI (480i / 1080i) tarafından desteklenir.

ResimSıfırlama→ResimModunuSıfırla / İptal

Tüm resim ayarlarını varsayılan değerlere sıfırlar.

Sıfırlanacak bir resim modu seçin. Her resim modu için sıfırlama gerçekleştirilir.

ResimModunuSıfırla: Mevcut resim değerleri varsayılan ayarlara döner.

TV'niziBilgisayar(PC)EkranıOlarakKullanma

PCYazılımınızınAyarlanması(WindowsXP'yegöre)

Tipik bir bilgisayarın Windows ekran ayarları aşağıda gösterilmektedir. Kullandığınız Windows'un sürümüne ve video kartınıza

bağlı olarak PC'nizin gerçek ekranı büyük olasılıkla bundan farklıdır. Ancak, sizin bilgisayarınızda açılan ekranlar farklı görünse de,

çoğu durumda aynı temel ayar bilgileri geçerli olacaktır. (Değilse, bilgisayar üreticinize ya da Samsung Bayiine başvurun.)

1. İlk olarak Windows başlat menüsünden 'Denetim Masası'nı tıklatın.

Denetim masası penceresi göründüğünde, 'Görünüm ve Temalar' öğesini tıklatın, bir iletişim kutusu açılır.

Denetim masası penceresi göründüğünde, 'Ekran'ı tıklatın, bir ekran iletişim kutusu açılır

4. Ekran iletişim kutusunda 'Ayarlar' sekmesine gidin.

Doğru boyut ayarı (çözünürlük): En iyi-1360 x 768 piksel

Ekran ayarları iletişim kutunuzda düşey frekans seçeneği varsa, doğru değer '60' ya da '60 Hz'dir

. Yoksa, 'TAMAM' düğmesini

tıklatın ve iletişim kutusundan çıkın.

PC monitörünün türüne ve çözünürlüğüne bağlı olarak hem ekran konumu hem de boyutu farklı olabilir. Tablodaki çözünürlükler

Piksel Saati Frekansı

VESA GTF 1280 x 720 52,500 70,000 89,040 -/+

HDMI / DVI kablo bağlantısı kullanırken HDMI (DVI) jakını kullanmalısınız.

Geçmeli tarama modu desteklenmemektedir.

Standartlara uymayan bir video biçimi seçilirse cihaz normal olarak çalışmayabilir.

Ayrı ve Kompozit modlar desteklenmektedir. SOG desteklenmemektedir.

TV'nizinPC'nizleAyarlanması

Ön ayar: PC modunu seçmek için SOURCE düğmesine basın.

Otomatik Ayarlama, cihazın PC ekranının, gelen PC video sinyaline göre kendini otomatik

olarak ayarlamasını sağlar. İnce, kaba ve konum değerleri otomatik olarak ayarlanır.

Bu işlev DVI-HDMI modunda çalışmaz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Auto Adjustment değerini

ayrıca Araçlar → Otomatik Ayarlama öğesini seçerek de ayarlayabilirsiniz.

Resim kalitesi ayarının amacı, resimdeki parazitleri ortadan kaldırmak veya azaltmaktır

. Parazitleri yalnızca İnce ayarıyla ortadan

kaldıramazsanız, frekans ayarlarını en iyi şekilde ayarlayın (Kaba) ve yeniden İnce ayar işlemi yapın. Parazit azaldığında,

görüntüyü ekranın ortasına gelecek şekilde yeniden ayarlayın.

TV ekranına sığmıyorsa, PC'nin ekran konumunu ayarlayın. Dikey Konum ayarlaması için ▲

veya ▼ düğmesine basın. Yatay

Konum ayarlaması için ◄ veya ► düğmesine basın.

Tüm görüntü ayarlarını, fabrika standart değerlerine getirebilirsiniz.

 Parlaklık : 45Netlik : 50OtomatikAyarlama  ►Ekran Gelişmiş Ayarlar Resim Seçenekleri Resim Sıfırlama Görüntü BN68-01980A.indb 16 2009-03-02 �� 5:52:11Türkçe - 17

SesMenüsünüYapılandırma

Modu→Standart/Müzik/Sinema/SesiNetleştir/Kişisel

Kişisel tercihlerinize uygun bir ses modu seçebilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ses modunu ayrıca

Araçlar→SesModu öğesini seçerek de yapılandırabilirsiniz.

Normal ses modunu seçer.

Müziği diğer seslerin üstünde vurgular.

Filmler için en iyi sesi sağlar.

İnsan sesini diğer seslerin üstünde vurgular.

Kişiselleştirilmiş ses ayarlarınızı geri çağırır.

Ses ayarları kişisel tercihlerinize göre değiştirilebilir.

Kişisel tercihlerinize uygun bir ses modu seçebilirsiniz.

Sağ ve sol hoparlörler arasındaki dengeyi kontrol eder.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz(BantGenişliğiA

Farklı bant genişliği frekanslarının seviyelerini ayarlamak için

Ekolayzır ayarlarını varsayılan değerlere sıfırlar.

SRSTruSurroundHD→Kpalı/Açık

SRS TruSurround HD, 5.1 çok kanallı içeriği iki hoparlör üzerinden oynatma sorununu çözen patentli bir SRS teknolojisidir.

TruSurround özelliği, televizyonun içinde bulunan sabit televizyon hoparlörleri dahil olmak üzere, her tür iki hoparlörlü yeniden

oynatma sistemi üzerinden şaşırtıcı düzeyde gerçek surround ses deneyiminin elde edilmesini sağlar. Tüm çok kanallı formatlarla

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Ayrıca Araçlar→SRSTSHD öğesini seçerek de SRS TruSurround HD'yi ayarlayabilirsiniz.

Ses Dili (dijital Kanal only)

Ses dillerinin varsayılan ayarını değiştirebilirsiniz. Gelen akışın dil bilgilerini görüntüler.

Yalnızca gerçekte yayınlanan diller arasından dil seçebilirsiniz.

SesBiçimi→MPEG/Dolbydijital(yalnızcadijitalkanallar)

Hem ana hoparlörden hem ses alıcısından ses verildiğinde, ana hoparlör ve ses alıcısı arasındaki şifre çözme hızı farkından dolayı

ses yankısı oluşabilir. Bu durumda, TV Hoparlörü işlevini kullanın.

Yayın sinyaline göre Ses Biçimi görüntülenir.

BN68-01980A.indb 17 2009-03-02 �� 5:52:11Türkçe - 18

SesliAçıklama(yalnızcadijitalkanallar)

Bu, görme özürlü kişilere ilave ses bandı kanalı sağlayan yardımcı bir ses işlevidir. Bu işlev AD (Sesli Açıklama) için, yayıncıdan

gelen ana sesle birlikte gönderildiğinde Audio Stream'i kullanır. Kullanıcılar Sesli Açıklama değerini Açık veya Kpalı konumlarına

getirebilirler ve sesi kontrol edebilirler.

Ses açıklaması işlevini açar ya da kapatır.

Ses açıklama seviyesini ayarlayabilirsiniz.

Düzey ayarı, SesliAçıklama öğesi Açık olarak ayarlandığında etkindir.

Otosesayar→Kpalı/Açık

Her yayın istasyonunun kendi sinyal koşulları vardır ve kanal her değiştiğinde ses seviyesini ayarlamak kolay değildir. Bu özellik

modülasyon sinyali yüksekse ses çıkışını düşürerek ya da modülasyon sinyali çok zayıfsa ses çıkışını yükselterek, istenen kanalın

ses düzeyini otomatik olarak ayarlamanızı sağlar.

HoparlörüSeçin→HariciHoparlör/TVHoparlörü

Sesi ayrı hoparlörlerden duymak istediğiniz takdirde dahili amplikatörü iptal edin.

Ses düğmeleri ve MUTE düğmeleri, Hoparlörü Seçin öğesi Harici Hoparlör olarak ayarlandığında çalışmaz.

Hoparlörü Seçin menüsünde Harici Hoparlör seçimini yaptıysanız ses ayarları sınırlanacaktır.

SesSıfırlama→TümünüSıfırla/SesModunuSıfırla/İptal

Ses ayarlarını fabrika varsayılan değerlerine geri yükleyebilirsiniz.

Ses Modunun Seçilmesi

Araçlar menüsünde ses modunu ayarlayabilirsiniz. Dual l ll konumuna ayarladığınızda geçerli ses modu ekranda

Ses Türü Çift 1 / 2 Varsayılan

Mono MONO Otomatik değiştirme

Mono MONO Otomatik değiştirme

Stereo sinyali zayıfsa ve otomatik geçiş meydana geliyorsa mono moduna geçin.

Bu işlev yalnızca stereo ses sinyalinde etkinleştirilir. Mono ses sinyalinde devre dışı bırakılır.

Bu işlev sadece TV modunda kullanılabilir.

KURULUM KurulumMenüsününYapılandırılması

Menü dilini ayarlayabilirsiniz.

TV'nin çeşitli saat özelliklerini kullanabilmek için saatin ayarlanması gereklidir.

INFO düğmesine her basışınızda geçerli zaman görüntülenecektir.

Elektrik kablosunun bağlantısını keserseniz, saati yeniden ayarlamanız gerekir.

Geçerli saati elle ya da otomatik olarak ayarlayabilirsiniz.

Oto: Geçerli saati, dijital yayından gelen saat ile otomatik olarak ayarlayın.

Manuel: Geçerli saati belirli bir saate elle ayarlayın.

Yayın istasyonuna ve sinyale bağlı olarak, otomatik saat doğru olarak ayarlanabilir. Bu

durumda saati elle ayarlayın.

Saati otomatik olarak ayarlamak için anten veya kablo bağlı olmalıdır.

Geçerli saati elle ayarlayabilirsiniz.

Saat Modu öğesini Manuel olarak ayarladıysanız bu öğeyi ayarlayın.

Uzaktan kumanda üzerindeki sayı düğmelerine basarak gün, ay, yıl, saat ve dakika

ayarlarını doğrudan yapabilirsiniz.

KapanışAyarı→Kpalı/30dak/60dak/90dak/120dak/150dak/180dak

Önceden ayarlanan zaman (30, 60, 90, 120, 150 ve 180 dakika) geçtiğinde uyku zamanlayıcısı

TV'yi otomatik olarak kapatır.

Zamanlayıcı 0'a geldiği zaman TV otomatik olarak bekleme moduna geçer.

yarı işlevini iptal etmek için Kpalı seçimini yapın.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Uyku zamanlayıcısını ayrıca Araçlar→KapanışA

öğesini seçerek de ayarlayabilirsiniz.

Zamanlayıcı1/Zamanlayıcı2/Zamanlayıcı3

Üç farklı açık/kapalı zamanlayıcı ayarı yapılabilir. Önce saati ayarlamanız gerekir.

AçılışZamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre etkinleştirmek

için Activate ayarına getirin.)

KapanışZamanı: Saati, dakikayı ve etkinleştir/devre dışı bırak ayarını yapın. (Zamanlayıcıyı seçtiğiniz ayara göre

etkinleştirmek için Activate ayarına getirin.)

Düzey: İstenen açma ses seviyesini seçin.

Anten Tipi: DışAnten veya Kablo seçimini yapın.

Kanal: İstediğiniz kanalı seçin.

Tekrarla: Bir Kez, Her gün, Pts~Cum, Pts~Cts, Cts~Paz veya Manuel seçimini yapın.

Manuel seçildiğinde, haftanın istenilen gününü seçmek için ► düğmesine basın. İstenilen gün üstünde ENTER E

işareti görünecektir.

Uzaktan kumanda üzerindeki numara düğmelerini kullanarak saat, dakika ve kanalı ayarlayabilirsiniz.

Zamanlayıcıyı Açık olarak ayarlandığınızda, zamanlayıcı tarafından açılmasından sonra 3 saat boyunca herhangi bir kumanda

kullanılmadığında televizyon kapatılır. Bu işlev yalnızca zamanlayıcı Açık modundayken kullanılabilir ve TV'nin çok uzun süre

açık kalmasından kaynaklanabilecek aşırı ısınmayı önler.

OyunModu→Kpalı/Açık

PlayStation™ ya da Xbox™ gibi bir oyun konsoluna bağladığınızda, oyun menüsünü seçerek daha gerçekçi bir oyun deneyiminin

keyni çıkarabilirsiniz.

Oyun konsoluyla bağlantıyı kesmek ve harici bir cihaza bağlanmak için, kurulum menüsüne girip oyun modunu iptal edin.

Oyun Modu'da TV menüsünü görüntülediğinizde ekranda haf bir titreme meydana gelir.

Oyun Modu, normal TV ve PC modunda kullanılamaz.

Resim modu otomatik olarak Standart olarak değişir ve kullanıcılar modu değiştiremez.

Ses modu otomatik olarak Kişisel olarak değişir ve kullanıcılar modu değiştiremez. Ekolayzırı kullanarak sesi ayarlayın.

– Plug & Play Dil :Türkçe ►ZamanOyun Modu : KpalıÇocuk Kilidi : Açık PIN DeğiştirEbeveyn KilidiAltyazıKurulumAltyazıTeletekst Dili : - - -Tercih   ►Dijital Metin : Etkinleştir Melodi : OrtaOyun Modu : KpalıEnrj. Tasarrufu : KpalıGenel ArayüzKurulum BN68-01980A.indb 19 2009-03-02 �� 5:52:11Türkçe - 20

Çocuk Kilidi→Kpalı / Açık

Bu özellik çocuklar ve benzeri yetkisiz kullanıcıların uygunsuz programları izlemesini ses ve görüntüyü kapatarak önleyebilmenizi

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası "0-0-0-0"dır. Menüden PINDeğiştir seçimini yaparak PIN'i değiştirebilirsiniz.

Kanal Listesi içindeki bazı kanalları kilitleyebilirsiniz. (bkz. sayfa 12)

Çocuk Kilidi yalnızca TV modunda kullanılabilir.

TV'nin kurulumu için gereken kişisel kimlik numaranızı değiştirebilirsiniz.

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası "0-0-0-0"dır.

PIN kodunu unutursanız, PIN'in 0-0-0-0 olarak sıfırlanması için uzaktan kumanda düğmelerine aşağıdaki sırayla basın:

POWER (Kapalı), MUTE, 8, 2, 4, POWER (Açık).

Bu özellik, kullanıcının belirlediği 4 haneli PIN (Kişisel Kimlik Belirleme Numarası) kodu sayesinde çocuklar gibi izin verilmeyen

kullanıcıların uygunsuz programları izlemesini engellemenizi sağlar.

Ebeveyn Derecelendirmesi öğesi ülkeden ülkeye değişir.

Kurulum penceresi görünmeden önce PIN numarası giriş ekranı görünür. 4 basamaklı PIN numaranızı girin.

Yeni bir TV'nin varsayılan PIN numarası "0-0-0-0"dır. Menüden PINDeğiştir seçimini yaparak PIN'i değiştirebilirsiniz.

Ebeveyn derecelendirmeleri ayarlandığında,

TmnİznVr: Tüm TV derecelendirmelerinin kilidini kaldırmak için basın.

Tmn Engll: Tüm TV derecelendirmelerini kilitlemek için basın.

Altyazıları etkinleştirebilir veya devre dışı bırakabilirsiniz. Altyazı Modunu ayarlamak için bu menüyü kullanın. Menü altındaki

Normal, temel altyazı, İşitmeengelli seçeneği ise işitme engelli kişilere yönelik altyazıdır.

Altyazı→Kpalı/Açık : Altyazıları açar ya da kapatır.

Modu→Normal/İşitmeengelli: Altyazı modunu ayarlar.

AltyazıDili: Altyazı dilini ayarlar.

Seyrettiğiniz program İşitmeengelli fonksiyonunu desteklemiyorsa, İşitmeengelli modu seçilse bile otomatik olarak Normal

Seçilen dilin yayında kullanılabilir olmaması durumunda İngilizce varsayılan dildir.

Uzaktan kumanda üzerindeki SUBT. düğmesine basarak da bu seçenekleri seçebilirsiniz.

Dil türünü seçerek teletekst dilini ayarlayabilirsiniz.

Seçilendilinyayındakullanılabilirolmamasıdurumundaİngilizcevarsayılandildir.

BirinciYayınDili/İkinciYayınDili/BirinciAltyazıDili/İkinciAltyazıDili/BirinciTeletekstDili/İkinciTeletekstDili

Bu özelliği kullanarak kullanıcılar dillerden birini seçebilir. Kullanıcı bir kanal seçtiğinde, burada seçilen dil varsayılan olarak

Dil ayarını değiştirirseniz, Language menüsünün Altyazı Dili , Ses Dili ve Teletekst Dili ayarları otomatik olarak seçilen dile geçer.

Dil menüsünün Altyazı Dili, Ses Dili ve Teletekst Dili öğeleri, geçerli kanalın desteklediği dillerin bir listesini gösterir ve seçim

vurgulanır. Bu dil ayarını değiştirirseniz, yeni seçim sadece o anki kanal için geçerlidir. Değiştirilen ayar, Tercih menüsünün Birinci

Altyazı Dili, Birinci Yayın Dili veya Birinci Teletekst Dili ayarını değiştirmez.

DijitalMetin→DevreDışı/Etkinleştir(Yalnızcaİngiltere)

Program dijital metinle yayınlanırsa bu özellik etkinleştirilir.

MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Çoklu ortam ve hiper ortamda kullanılan veri kodlama sistemlerinin Uluslararası bir standardıdır

. Bu, hareketsiz görüntü,

karakter hizmeti, animasyon, grak ve video dosyaları gibi veri birleştiren hiper ortam ve çoklu ortam verilerini içeren MPEG

sisteminden daha yüksek düzeydedir. MHEG, kullanıcı çalışma süresi etkileşim teknolojisi olup aralarında VOD (İsteğe Bağlı

Video), ITV (Etkileşimli TV), EC (Elektronik Ticaret), tele-eğitim, tele-konferans, dijital kitaplıklar ve ağ oyunlarının bulunduğu

çeşitli ortamlara uygulanır.

N BN68-01980A.indb 20 2009-03-02 �� 5:52:12Türkçe - 21

Melodi→Kpalı / Düşük / Orta / Yüksek

TV Açıldığında veya Kapandığında bir melodi sesi çıkması sağlanabilir.

Melodiaşağıdakidurumlardaçalışmaz

MUTE düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında.

(–) Ses düğmesine basıldığı için TV'den hiç ses çıkışı olmadığında.

TV, Uyku Zamanlayıcısı işlevi yoluyla kapatıldığında.

Enrj.Tasarrufu→Kpalı/Düşük/Orta/Yüksek/Oto

Bu özellik, güç tüketimini azaltmak için TV'nin parlaklığını ayarlar. Gece TV izlerken Enrj. Tasarrufu modu seçeneğini Yüksek

ayarına getirerek, gözlerinizin yorulmasını engelleyebilir ve güç tüketimini azaltabilirsiniz.

Araçlar menüsünü görüntülemek için TOOLS düğmesine basın. Enerji Tasarrufu seçeneğini ayrıca Araçlar→ Enrj. Tasarrufu

öğesini seçerek ayarlayabilirsiniz.

Bu, kullanıcının CAM sağlanan menüden seçim yapmasına olanak sağlar. Menü PC Kartına göre CI Menüsü seçin.

Bu, CI'ya takılı CAM hakkındaki bilgileri içerir ve görüntüler.

Uygulama Bilgisi ekleme CI KARTI hakkındadır. TV Açık ya da Kpalı da olsa her an CAM öğesini yükleyebilirsiniz.

En yakın bayinizi ziyaret ederek veya telefonla arayarak CI CAM modülünü satın alın.

CI CARD'ı yerine oturana kadar CAM birimine ok yönünde yerleştirin.

CI CARD takılı olan CAM birimini genel arayüz yuvasına yerleştirin. (CAM'ı yuvayla paralel olacak şekilde ucuna doğru ok

yönünde yerleştirin.)

Karışmış sinyal kanalında bir resim görüp göremediğinizi kontrol edin.

CAM bazı ülkelerde ve bölgelerde desteklenmez, yetkili satıcınızla görüşün.

N N GİRİŞ/DESTEK GirişMenüsünüYapılandırma

TV'yi ya da DVD / Blu-ray oynatıcılar veya Uydu alıcıları (Set Üstü Kutu) gibi TV'ye bağlanacak

diğer harici giriş kaynaklarını seçmek için kullanın. Tercih ettiğiniz giriş kaynağını seçmek için

TV / Ext. / AV / Parça / PC / HDMI/DVI Yalnızca TV'ye bağlı harici aygıtları seçebilirsiniz. Kaynak Listesi listesinde bağlanan

girişler vurgulanacak ve üstte sıralanacaktır. Bağlanmamış girişler altta sıralanacaktır.

TOOLS (Araçlar): İsimDeğiştir ve Bilgi menülerini görüntüler.

Bir harici sinyal kaynağını izlemek için uzaktan kumandadaki SOURCE düğmesine

basın. TV modu TV düğmesi, sayı düğmeleri (0~9) ve uzaktan kumandadaki P

düğmesine basılarak seçilebilir.

Giriş kaynağı seçiminizi kolaylaştırmak için giriş jaklarına bağlı cihazlara isim verin.

 Kaynak Listesi İsim DeğiştirGiriş BN68-01980A.indb 21 2009-03-02 �� 5:52:12Türkçe - 22

DestekMenüsünüYapılandırma

KendiKendiniTanıma

Resim sorunu olduğunu düşünüyorsanız, resim testini gerçekleştirin. Sorunun devam edip

etmediğini görmek için ekrandaki renk desenini kontrol edin.

Evet: Test deseni görünmüyorsa veya test deseninde parazit varsa, Evet öğesini seçin.

TV'de bir sorun olabilir. Yardım almak için Samsung'un çağrı merkezine başvurun.

Hayır: Test deseni düzgün olarak görüntülenirse, Hayır seçimini yapın. Harici

ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol edin. Sorun devam ederse, harici

cihazın kullanıcı kılavuzuna bakın.

Ses sorunu olduğunu düşünüyorsanız, ses testini gerçekleştirin. TV'nizde yerleşik

çalarak sesi kontrol edebilirsiniz. Ekranda 'Bu ses testinde sorun hala devam ediyor mu?'

Ses testini gerçekleştirmeden önce TV hoparlörlerinden ses işitmezseniz, Sound menüsündeki Hoparlör Seçimi değerinin TV Hoparlörü olduğundan emin olun.

Hoparlörü Seçin, Harici Hoparlör olarak ayarlansa veya MUTE düğmesine basılarak ses kapatılsa bile melodi test sırasında

Evet: Ses testi sırasında sesi tüm hoparlörlerden değil de yalnızca bir hoparlörden duyuyorsanız, Evet seçimini yapın. TV'de

bir sorun olabilir. Yardım almak için Samsung'un çağrı merkezine başvurun.

Hayır: Hoparlörlerden ses duyabiliyorsanız, Hayır seçimini yapın. Harici ekipmanınızda sorun olabilir. Bağlantılarınızı kontrol

edin. Sorun devam ederse, harici cihazın kullanıcı kılavuzuna bakın.

Sinyal Bilgileri(yalnızcadijitalkanallar)

'Net olmayan'dan nete alış kalitesi değişebilen analog kanallardan farklı olarak, dijital (HDTV) kanallar mükemmel alım kalitesine

sahiptir veya hiç almazsınız. Analog kanallardan farklı olarak, bir dijital kanala ince ayar yapamazsınız. Ancak, kullanılabilir dijital

kanalların alımını artırmak için anteninizi ayarlayabilirsiniz.

Sinyal gücü ölçer sinyalin zayıf olduğunu gösteriyorsa, sinyal gücünü artırmak için anteninizi ziksel olarak ayarlayın. En güçlü

sinyale sahip en iyi konumu buluncaya kadar anteninizi ayarlamaya devam edin.

Ürününüzü yeni Dijital Televizyon özelliklerine uygun şekilde güncel tutmak için, normal

Televizyon sinyalinin bir parçası olarak yazılım yükseltmeleri periyodik şekilde yayınlanır.

Bu sinyaller otomatik olarak algılanır ve yazılım yükseltme etiketi görüntülenir. Yükseltmeyi

yükleme seçeneği sunulur.

Bellenim yükseltmesini içeren bir USB sürücüsünü TV'ye takın. Yükseltmeler uygulanırken

lütfen güç bağlantısını kesmemeye ya da USB sürücüsünü çıkarmamaya dikkat edin.

bellek yükseltmesinin tamamlanmasından sonra TV otomatik olarak kapanıp açılacaktır.

Güncelleme tamamlandıktan sonra lütfen yerleşik bellek sürümünü kontrol edin. Yazılım

yükseltildiğinde yaptığınız görüntü ve ses ayarları varsayılan (fabrika) ayarlarına geri dönecektir.

Ayarlarınızı bir yere yazmanızı öneririz, bu sayede yükseltmeden sonra kolayca sıfırlayabilirsiniz.

Yazılımı yayın sinyalini kullanarak yükseltir.

Bekleme Modunda Yükseltme

Ana güç açıkken yazılım güncellemesine devam etmek isterseniz, ▲ veya ▼ düğmesine basarak On seçeneğini belirleyin.

Bekleme moduna girildikten 45 dakika sonra elle yükseltme otomatik olarak yürütülür

. Cihazın gücü içerden açıldığı için, LCD

ürünün ekranı hafçe açık olabilir. Yazılım yükseltmesi tamamlanıncaya kadar 1 saatten uzun süre bu durum devam edebilir.

Yazılım sürümü bilgilerini göstermek için.

HDBağlantısıKılavuzu

Bu menü, HD TV'de en yüksek kaliteye ulaşmak için gereken bağlantı yöntemini sunar.

TV'ye harici cihazlar bağlarken buradaki bilgilere başvurun.

TV'niz doğru çalışmadığında ya da yazılım yükseltmesi istediğinizde bu bilgilere göz atın.

Çağrı merkezi, ürün ve yazılım dosyası indirme yöntemi konusundaki bilgilere göz atabilirsiniz.

❑ TV Arka PaneliUSB SürücüKendiKendiniTanıma  ►Yazılım YükseltmeHD Bağlantısı KılavuzuSamsung'a BaşvurunDestek BN68-01980A.indb 22 2009-03-02 �� 5:52:12Türkçe - 23

Televizyon istasyonlarının çoğu, Teletekst aracılığı ile yazılı bilgi hizmeti sunar. Teletekst hizmetinin dizin sayfasında nasıl

kullanılacağıyla ilgili bilgiler bulunur. Ayrıca uzaktan kumanda düğmelerini kullanarak gereksinimlerine uygun seçenekleri

belirleyebilirsiniz.

Teleteks bilgilerinin doğru görünmesi için kanal alışının düzenli olması zorunludur. Aksi takdirde bilgiler eksik olabilir ya da bazı

sayfalar görüntülenmeyebilir.

Uzaktan kumandanın sayısal tuşlarına basarak teletekst sayfalarını doğrudan seçebilirsiniz.

Teletekst modunu seçmek için basın

(LIST/FLOF). LIST modundayken

basarsanız, Liste kaydetme

moduna geçer. Liste kaydetme

basarak teletekst sayfasını listeye

Teletekst sayfalarını kaydetmek için

Ekranın üst yarısında çift boyutlu

hareri görüntülemek için basın.

Ekranın alt yarısı için yeniden basın.

Normal ekranı görüntülemek için bir

Gizli metinleri (örneğin test oyunları

yanıtlarını) göstermek için kullanılır.

Normal ekranı görüntülemek için

 Renkdüğmeleri(kırmızı/yeşil/sarı/

Yayın şirketi FASTEKST sistemini

kullanıyorsa, teletekst sayfasında

yer alan çeşitli konuların renkleri

farklıdır ve bu konular renk

düğmeleri basılarak seçilebilir.

İstediğiniz sayfaya karşılık gelen

renk düğmesine basın. Görünen

sayfa, aynı biçimde seçilebilecek

diğer renklere ayrılmış bilgiler

içerir. Önceki ya da sonraki sayfayı

görüntülemek için ilgili renk

(teletekstaçık/karışık)

Teletekst hizmeti sağlayan kanalı

seçtikten sonra teletekst modunu

etkinleştirmek için bu düğmeye basın.

Teleteksti, normal yayın ekranının

üzerine bindirmek için iki kez basın.

Teletekst gösteriminden çıkış.

Varsa alt sayfayı görüntülemek için

Bir sonraki teletekst sayfasını

görüntülemek için kullanılır.

Bir önceki teletekst sayfasını

görüntülemek için kullanılır.

Seçilen sayfada, otomatik olarak

takip eden başka sayfalar bağlıysa,

bulunduğunuz sayfayı tutmak için

kullanılır. Devam ettirmek için yeniden

Teletekstte gezerken istediğiniz zaman

dizin (içindekiler) sayfasına geçmek

Sayfa aranırken yayını göstermek için

Teletekst sayfaları altı kategoriye göre düzenlenmiştir:

A Seçilen sayfa numarası.

B Yayın yapan kanalın adı.

C Geçerli sayfa numarası ya da arama göstergeleri.

BN68-01980A.indb 23 2009-03-02 �� 5:52:12Türkçe - 24

Teletekst bilgileri çoğunlukla art arda sıralanmış birden çok sayfaya bölünmüştür ve bunlara:

Sayfa numarasını girerek

Listeden bir konu seçerek

Renklere göre ayrılmış başlık seçerek (FASTEKST sistemi) erişilebilir

TV'nin desteklediği Teletekst düzeyi ek grak ve metin de görüntüleyebilen sürüm 2.5'tir.

Aktarıma bağlı olarak, Teletekst görüntülenirken boş yan paneller oluşabilir.

Bu gibi durumlarda, ek grak veya metin aktarılmaz.

Sürüm 2.5'i desteklemeyen eski TV'lerin Teletekst aktarımına bakılmaksızın ek grak veya metin görüntüleme özelliği yoktur.

Teletekst ekranından çıkmak için TV düğmesine basın.

Teletekst 16:9, resim 16:9.

StandınAyarlanması(yalnızca19inçmodeli)

1. TV'nin ön tarafını Şekil

'de gösterildiği gibi masada yumuşak bir bez veya minder üstüne yerleştirin.

TV'nin altını masa kenarıyla hizalayın.

TV arkasının merkezine basın. Standın arkasındaki düğmeye basarken standı Şekil

'deki gibi ayarlayın.

3. TV'yi masaya güvenli bir şekilde yerleştirin.

TVAçısınınAyarlanması(yalnızca19inçmodeli)

Standı ayarlarken, standın arkasındaki düğmeye basın.

, LCD'yi standında kullanırkenki ayarlama açısını (-2°~14°) göstermektedir.

Aşırı derecede eğildiğinde LCD TV hasara neden olabilecek şekilde devrilebilir.

, LCD'yi standdan duvar montajına dönüştürdüğünüzdeki ayarlama açısını (14°~80°) göstermektedir.

, LCD TV'yi duvara monte ettiğinizdeki ayarlama açısını (0°~10°) göstermektedir.

Açıyı 1'den 2'ye veya 3'ten 2'ye değiştirirken bir "Tık" sesi duyarsınız.

TV'yistandındakullanırkenaçı

dönüştürürkenaçıayarlama(1→

edildiğindeaçıayarlama

BN68-01980A.indb 24 2009-03-02 �� 5:52:13Türkçe - 25

VESAUyumluMontajAraçlarınınTakılması(yalnızca19inçmodeli)

1. TV'yi ön tarafı masa üzerindeki yumuşak bir bez veya mindere gelecek şekilde koyun.

2. Standın arkasındaki düğmeye basarak standı ayarlayın.

Montaj parçasıyla (birlikte verilmez), standın altındaki delikleri hizalayın ve kollu tip tabanlıkla, duvara monte edilen askı ya da

diğer tabanlıklarla (birlikte verilmez) birlikte gelen dört vidayla tutturun.

DekoratifKapaklarıKullanma(yalnızca19inçmodeli)

1. Standı kullanmadan, TV'yi duvara monte ederken, dekoratif kapakları resimde

görüldüğü gibi deliklere takın.

2. Dekoratif kapakları taktıktan sonra, resim

'de görüldüğü gibi 4 vidayı da kullanarak kapakları sıkın.

(Ayrıolaraksatılır)

BN68-01980A.indb 25 2009-03-02 �� 5:52:13Türkçe - 26

1. LCD TV'nizi standa takın.

TV'yi iki veya daha fazla kişi taşımalıdır.

Standı takarken standın önü ve arkasını karıştırmamaya dikkat edin.

TV'nin standa düzgün bir seviyede takıldığından emin olmak için, TV'nin sağ kenarının

sol üstüne aşağı doğru aşırı güç uygulamayın.

konumuna iki vidayı sıkıştırın ve sonra

konumuna iki vidayı sıkıştırın.

Ürünü yukarı kaldırın ve vidaları sıkıştırın. LCD TV aşağı yerleşmişken vidaları

sıkıştırırsanız bir tarafa eğilebilir.

Stand, 37 inç ve üstü ekran boyutuna sahip modellerde takılır.

N N N N N DuvaraMontajKitininTakılması

Duvara montaj öğeleri (ayrı satılır) ile TV'yi duvara monte edebilirsiniz.

Duvara Montaj kitinin takılmasıyla ilgili daha fazla bilgi için, Duvara Montaj öğeleriyle birlikte

verilen talimatlara bakın. Duvara montaj braketini takarken yardım için bir teknisyenle

Samsung Electronics, TV'yi kendiniz monte etmeyi seçtiğinizde kendinize ya da başkalarına

vereceğiniz hasarlardan sorumlu değildir.

Duvara Montaj Kitinizi TV'niz açıkken kurmayın. Elektrik çarpması sonucunda kişisel

yaralanmaya neden olabilir.

Standı çıkarın, alt deliği bir kapakla kapatın ve iki vidayı sıkıştırın.

N HırsızaKarşıKensingtonKilidiniKullanma

Kensington Kilidi, televizyonu halka açık bir ortamda kullanıyorsanız, sistemi ziksel olarak

sabitlemek için kullanılan bir cihazdır. Üreticiye bağlı olarak, görünüm ve kilitleme yöntemi

resimde gösterilenden farklı olabilir. Doğru kullanım için Kensington Kilidiyle birlikte verilen

kılavuza başvurun. Kilitleme cihazının ayrıca satın alınması gerekmektedir. Kensington

Kilidinin konumu, modeline bağlı olarak farklılık gösterebilir.

Kilitleme cihazını LCD TV'deki Kensington yuvasına takın (

) ve kilitleme yönünde

3. Kensington Kilidini masa veya ağır bir sabit nesneye sabitleyin.

TV'yi Duvara Sabitleme

Dikkat: TV'yi çekme, itme veya üzerine çıkma TV'yi düşürebilir. Özellikle çocuklarınızın TV'ye asılmamasına

veya TV'nin dengesini bozmamasına özen gösterin; böyle bir durumda, TV devrilebilir ve ciddi yaralanmalara

veya ölüme neden olabilir. Güvenlik Notundaki tüm güvenlik önlemlerine uyun. Birimin daha dengeli durması için,

güvenlik amacıyla aşağıdaki talimatları uygulayarak düşmeyi önleyici cihazı takın.

TV'nindüşmesiniönlemekiçin:

Vidaları sıkıştırıcı parçalara yerleştirin ve duvara sıkı bir şekilde sabitleyin. Vidaların,

duvara sağlam bir şekilde takıldıklarını onaylayın.

Duvar tipine bağlı olarak dübel gibi ek malzemelere ihtiyacınız olabilir.

Gerekli sıkıştırıcı parçalar, vidalar ve bağ ürünle birlikte sağlanmadığı için, lütfen

bunları ayrı olarak satın alın.

TV'nin arkasında ortadaki vidaları çıkarın, sıkıştırıcı parçaların içinden geçirin ve daha

sonra, yeniden TV'ye takıp sıkıştırın.

Vidalar ürünle birlikte verilmemiş olabilir. Bu durumda, lütfen aşağıdaki özelliklere

uygun vidaları alın.

17 ~ 29 İnç LCD TV için: M4 X 15 / 32 ~ 40 İnç LCD TV için: M6 X 15

TV'ye ve duvara sabitlenmiş sıkıştırıcı parçaları sağlam bir bağ ile birleştirin ve daha

sonra, bağı sıkı bir şekilde bağlayın.

TV'yi arkaya doğru düşmemesi için duvara yakın bir yere yerleştirin.

Bağı, duvardaki sıkıştırıcı parçalar, TV'ye sabitlenen sıkıştırıcı parçalarla aynı

hizada veya daha aşağıda olacak şekilde bağlayabilirsiniz.

TV'yi taşımadan önce bağı çözün.

Tüm bağlantıların uygun şekilde sabitlendiğini doğrulayın. Belirli aralıklarla bağlantılarda

yorgunluk belirtisi olup olmadığını kontrol edin. Bağlantılarınızın güvenliğiyle ilgili

herhangi bir şüpheniz varsa, bir kurulum uzmanıyla görüşün.

SorunGiderme:ServisPersoneliileGörüşmedenÖnce

Ses ya da görüntü yok Güç kablosunun prize takılı olup olmadığını kontrol edin.

Cihazınızdaki düğmeye basıp basmadığınızı kontrol edin.

Resmin kontrast ve parlaklık ayarlarını kontrol edin.

Ses seviyesini kontrol edin.

Resim normal ama ses yok Ses seviyesini kontrol edin.

Uzaktan kumandadaki MUTE M

düğmesine basılıp basılmadığını kontrol edin.

Hoparlörü Seçin ayarını kontrol edin.

Ekran siyah ve güç göstergesi ışığı

düzenli olarak yanıp sönüyor

Bilgisayarınızda Güç, Sinyal Kablosunu kontrol edin.

TV, güç yönetim sistemini kullanıyor.

Bilgisayarın faresini hareket ettirin ya da klavye üzerinde bir düğmeye basın.

Görüntü yok veya görüntü siyah

Renk ayarlarını değiştirin.

Seçilmiş yayın sisteminin doğru olup olmadığını kontrol edin.

Ses ve resimde parazit Cihazı etkileyen elektrikli cihazı belirleyin ve uzaklaştırın.

Cihazınızı bir başka prize takın.

Net olmayan ya da karlı resim, bozuk

Anteninizin yönünü, konumunu ve bağlantılarını kontrol edin.

Bu parazit çoğunlukla dahili anten kullanmaya bağlıdır.

Uzaktan kumanda doğru çalışmıyor Uzaktan kumandanın pillerini değiştirin.

Uzaktan kumandanın üst kenarını (iletim penceresi) temizleyin.

Pillerin kutuplarını kontrol edin.

'Sinyal kablosunu kontrol et' mesajı

Sinyal kablosunun PC!ye ya da video kaynaklarına düzgün biçimde bağlı olup

olmadığını kontrol edin.

PC veya video kaynaklarının açık olup olmadığını kontrol edin.

'Desteklenmeyen Mod' mesajı

Video adaptörünün maksimum çözünürlüğünü ve frekansını kontrol edin.

Bu değerleri, Ekran Modlarındaki verilerle karşılaştırın.

Zarar gören resim ekranın köşesinde

Bazı harici aygıtlarda EkranaSığdır seçildiyse, zarar gören resim ekranın köşesinde

görünebilir. Belirtinin nedeni TV değil, harici aygıtlardır.

'Tüm ayarları varsayılan değerlere

sıfırlar.' mesajı görünür.

Bu mesaj, EXIT düğmesini bir süre basılı tuttuğunuzda görüntülenir. Ürün ayarları, fabrika

varsayılanlarına sıfırlanır.

TV ekranını çevreleyen çerçevenin

kenarlarına yakından baktığınızda

küçük partiküller görebilirsiniz.

Bu ürün tasarımının bir parçasıdır ve kusur değildir.

TFT LCD paneli, karmaşık bir üretim teknolojisi gerektiren iç piksellerden (3 133 440) oluşan bir panel kullanmaktadır. Bununla

birlikte, ekranda birkaç parlak veya karanlık piksel bulunabilir. Bu piksellerin ürünü

n performansına olumsuz etkisi olmaz.

(Çıkış) 3W x 2 3W x 2

10°C ile 40°C arası (50°F ile 104°F)

%10 ile %80 arası, yoğunlaşmayan

-20°C ile 45°C arası (-4°F ile 113°F)

%5 ile %95 arası, yoğunlaşmayan

Tasarım ve özellikler önceden haber verilmeden değiştirilebilir.

Bu cihaz, bir Sınıf B dijital cihaz aparatıdır.

Güç kaynağı ve Güç Tüketimi için ürün üzerindeki etikete bakın.

TBu ürünün ortalama yaşam süresi, 10 yıldır
