MANUALE UTENTE LE22B450C8WXXU SAMSUNG

Memorizzazione auto.

BN68-01980A.indb 29 2009-03-02 �� 5:51:34Avvertenza TV Digitale (DVB-T)

1. LE FUNZIONI RELATIVE AL TELEVISORE DIGITALE (DVB) SONO DISPONIBILI SOLO NEI PAESI O NELLE AREE DOVE VENGONO TRASMESSI I SEGNALI DEL DIGITALE TERRESTRE DVB-T (MPEG2 E MPEG4 AVC). DVB-T è il

consorzio Europeo per lo standard di trasmissione della televisione digitale terrestre. Vericare con il rivenditore locale la

disponibilità del servizio DVB-T nella propria zona.

2. Sebbene questo televisore rispetti gli attuali standard DVB-T alla data di [agosto 2008], la compatibilità con future trasmissioni

digitali terrestri DVB-T non può essere garantita.

Alcune funzioni del televisore digitale possono non essere disponibili od operare correttamente in

alcuni paesi o regioni.

Per ulteriori informazioni, contattare il centro di assistenza clienti SAMSUNG locale.

Precauzionidaadottarequandosivisualizzaun'immaginessa

Un'immagine ssa può causare danni permanenti allo schermo TV Non visualizzare un’immagine ssa o parzialmente ssa sul pannello LCD per oltre 2 ore poiché può causare la ritenzione

dell’immagine sullo schermo. Il fenomeno di ritenzione dell’immagine è anche noto come “bruciatura dello schermo”. Per

evitare il fenomeno di ritenzione dell’immagine, ridurre il grado di luminosità e contrasto dello schermo quando si visualizza

Su un TV LCD, l’uso del formato 4:3 per un periodo di tempo prolungato può lasciare traccia dei bordi sulla

parte sinistra, destra e centrale del video a causa delle differenti emissioni luminose dello schermo. La

riproduzione di un DVD o l’uso di una console per videogiochi può causare effetti analoghi sullo schermo.

Questo tipo di danni non è coperto dalla Garanzia.

La visualizzazione prolungata di immagini sse da videogiochi e PC può causare immagini residue parziali. Per evitare questo

problema, ridurre la ‘luminosità’ e il ‘contrasto’ mentre si visualizzano immagini sse.

© 2009 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

BN68-01980A.indb 1 2009-03-02 �� 5:51:34Italiano - 1

INFORMAZIONI GENERALI Pannello di controllo 2 Accessori 3 Pannello dei collegamenti 4Telecomando 6Installazione delle batterie nel telecomando 6 FUNZIONAMENTO Visualizzazione dei menu 7 Funzioni Plug & Play 8

CONTROLLO CANALE Congurazione del menu Canale 9Gestione dei canali 11

CONTROLLO DELL'IMMAGINE Congurazione del menu Immagine 13 Uso del televisore come uno schermo PC 15Congurazione del televisore con il PC 16 CONTROLLO AUDIO Congurazione del menu audio 17Selezione della modalità audio 18 ■

IMPOSTAZIONE Congurazione del menu Impostazione 19 INGRESSI / SUPPORTO Congurazione del menu Ingressi 21Congurazione del menu Supporto 22

RACCOMANDAZIONI PER L'USO Funzione Teletext 23 Come regolare il piedistallo (solo modello da 19 pollici) 24Come regolare l'angolazione del televisore (solo modello da 19 pollici) 24Installazione di dispositivi di montaggio conformi VESA (solo modello da 19 pollici) 25

Uso della copertura decorativa (solo modello da 19 pollici) 25 Installazione del piedistallo 26Installazione del Kit di montaggio a parete 26Uso del blocco antifurto Kensington 26Fissaggio del televisore alla parete 27Risoluzione dei problemi: Prima di contattare l’assistenza 28 Speciche 28 Diagrammi a blocchi 29 ■

TruSurround HD, SRS e il simbolo sono marchi di SRS Labs, Inc. La tecnologiaTruSurround HD è

utilizzata su licenza di SRS Labs, Inc.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi di Dolby

Questo apparecchio è fabbricato in conformità al

D.M.28.08.95 n.548 ed in particolare a quanto specicato nell

Art.2, comma 1. Questo apparecchio è fabbricato nella U.E.

in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al

BN68-01980A.indb 1 2009-03-02 �� 5:51:34Italiano - 2

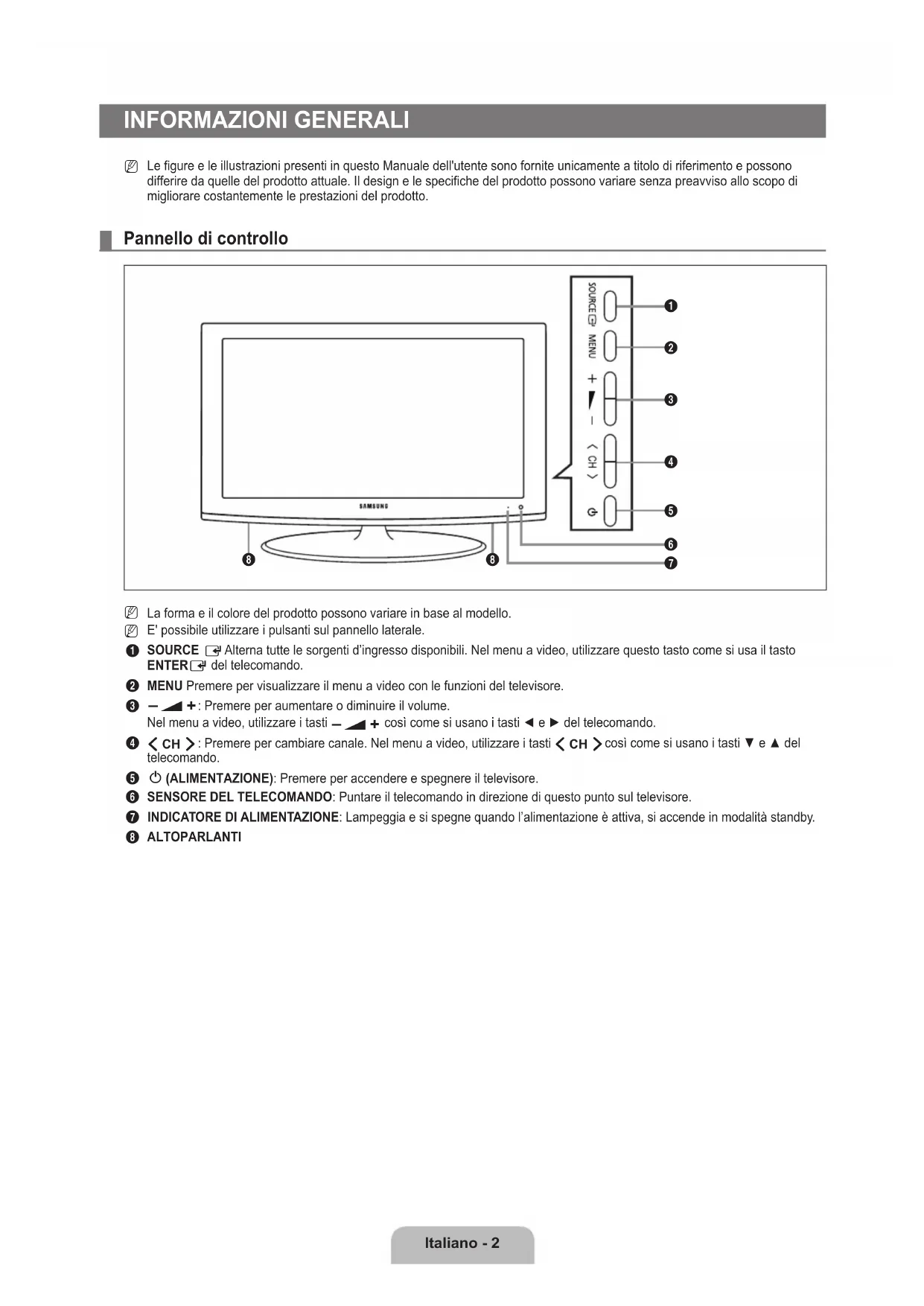

INFORMAZIONI GENERALI Le gure e le illustrazioni presenti in questo Manuale dell'utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Il design e le speciche del prodotto possono variare senza preavviso allo scopo di

migliorare costantemente le prestazioni del prodotto.

Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

E' possibile utilizzare i pulsanti sul pannello laterale.

SOURCE E Alterna tutte le sorgenti d’ingresso disponibili. Nel menu a video, utilizzare questo tasto come si usa il tasto

MENU Premere per visualizzare il menu a video con le funzioni del televisore.

: Premere per aumentare o diminuire il volume.

Nel menu a video, utilizzare i tasti

così come si usano i tasti ◄ e ► del telecomando.

: Premere per cambiare canale. Nel menu a video, utilizzare i tasti

così come si usano i tasti ▼ e ▲ del

(ALIMENTAZIONE): Premere per accendere e spegnere il televisore.

SENSORE DEL TELECOMANDO: Puntare il telecomando in direzione di questo punto sul televisore.

INDICATORE DI ALIMENTAZIONE: Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità standby.

Cavo di alimentazione

(solo modello da 22 pollici)

Panno per la pulizia

Kit montaggio a parete

(solo modello da 19 pollici)

Copertura decorativa

(solo modello da 19 pollici)

Vite del piedistallo X4

(solo modello da 22 pollici)

● Istruzioni dell'utente ● Scheda di garanzia ● Guida alla sicurezza

Controllare che nella confezione del TV LCD siano contenuti i seguenti componenti. Se qualsiasi componente risultasse

mancante, contattare il rivenditore.

Scheda di garanzia / Guida alla sicurezza (Non disponibili in tutte le sedi)

La forma e il colore dei componenti possono variare in base al modello.

N N N BN68-01980A.indb 3 2009-03-02 �� 5:51:35Italiano - 4

Pannello dei collegamenti

La forma e il colore del prodotto possono variare in base al modello.

Quando si collega un dispositivo esterno al televisore, assicurarsi che l’alimentazione dell’unità sia scollegata.

Quando si collega un dispositivo esterno, far corrispondere il colore del terminale di collegamento a quello del cavo.

DIGITAL AUDIO OUT (OPTICAL)

Collega a un componente Digital Audio quale un ricevitore Home theatre.

Se i jack HDMI IN sono collegati, il jack DIGITAL AUDIO OUT (OPTICAL) del televisore trasporta solo il segnale di due

canali audio. Per avere un audio a 5.1 canali, collegare il jack ottico del lettore DVD / Blu-ray o dell’STB satellitare/via

cavo direttamente a un amplicatore o all’Home Theatre, non al televisore.

SERVICE Connettore per aggiornamento software.

Supporta le connessioni tra periferiche AV con connessione HDMI (Set Top Box, lettori DVD / Blu-ray).

Non è necessario un ulteriore collegamento Audio per la connessione HDMI-HDMI.

Il jack HDMI (DVI) può essere utilizzato per la connessione a un PC.

Che cosa signica HDMI?

‘High Denition Multimedia interface’ permette la trasmissione di dati video digitali ad alta denizione e audio digitale a

Il terminale HDMI/DVI supporta il collegamento DVI a una periferica estesa con un cavo appropriato (non fornito).

La differenza tra HDMI e DVI è che il dispositivo HDMI è di dimensioni più piccole, dispone della funzione di codica

HDCP (High Bandwidth Digital Copy Protection) installata, e supporta audio digitale multicanale.

PC/DVI (HDMI) [AUDIO]

Collegare al jack di uscita audio del PC.

Uscite audio DVI per dispositivi esterni.

PC Collegare al jack di uscita video del PC.

[Pannello posteriore del televisore]

COMMON INTERFACE Alloggiamento

Se per alcuni canali non si inserisce la ‘SCHEDA CI’, il messaggio ‘Segnale criptato’ viene visualizzato sullo schermo.

Le informazioni di pairing che contengono un numero telefonico, l’ID della SCHEDA CI, l’ID host e altri dati, verranno

visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider.

Quando la congurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio

‘Completato aggiornamento’, a indicare che l’elenco dei canali è stato aggiornato.

È necessario richiedere una SCHEDA CI al service provider locale. Estrarre con delicatezza la scheda CI tirandola con le

dita; fare attenzione a non farla cadere poiché potrebbe subire danni.

Inserire la scheda CI nella direzione indicata sulla scheda stessa.

La posizione del blocco COMMON INTERFACE può variare a seconda del modello.

Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

ANT IN Collega a un sistema TV via cavo o antenna.

BLOCCO KENSINGTON (a seconda del modello)

Il blocco Kensington (opzionale) è un dispositivo usato per assicurare sicamente il sistema quando viene utilizzato in

un luogo pubblico. Se si desidera utilizzare un dispositivo di blocco, contattare il punto vendita in cui si è acquistato il

La posizione del blocco Kensington può variare a seconda del modello.

AV IN [R-AUDIO-L] / [VIDEO]

Collegare il cavo RCA a un dispositivo A/V esterno appropriato quale un videoregistratore, un DVD o una videocamera.

Collegare i cavi audio RCA a [R-AUDIO-L] sull’apparecchio e gli altri terminali ai corrispondenti connettori di uscita audio

sul dispositivo A/V.

Le cufe possono essere collegate all'uscita prevista sull'apparecchio. Il collegamento delle cufe disattiva l'audio

proveniente dall'altoparlante interno.

COMPONENT IN Collegare i cavi video component (opzionali) al connettore del componente (P R, PB, Y) sul retro dell'apparecchiatura e ai

corrispondenti connettori di uscita video del DTV o DVD.

Se si desidera collegare il Set-Top Box e il DTV (o DVD), effettuare il collegamento tra i due dispositivi, quindi collegare il

DTV (o DVD) al rispettivo connettore (P R, PB, Y) sull’apparecchiatura.

I connettori P R, PB e Y dei componenti (DTV o DVD) sono talvolta etichettati con Y, B-Y e R-Y o Y, Cb e Cr.

Collegare i cavi audio RCA (opzionali) a [R-AUDIO-L] sul retro dell’apparecchiatura e ai corrispondenti connettori di

uscita audio sul DTV o DVD.

Video Audio (L / R) RGB Video + Audio (L / R)

EXT O O O Solo l'uscita TV o DTV è disponibile.

Ingressi e uscite di dispositivi esterni quali videoregistratori, DVD, periferiche di gioco o lettori di dischi video.

Il telecomando è utilizzabile no a una distanza di 7 metri dal televisore.

Una illuminazione troppo intensa può avere conseguenze sulle prestazioni del telecomando.

La forma e il colore del prodotto possono variare in base al modello.

: Esegue le stesse funzioni

di direzione. Quando si cambia

canale utilizzando i tasti numerici,

e si preme il numero del canale

immediatamente al canale

aumentare o diminuire il volume.

visualizzare e selezionare le

sorgenti video disponibili.

CH LIST: Visualizza l'elenco

TOOLS: Per selezionare

rapidamente le funzioni più

frequentemente utilizzate.

INFO: Premere per visualizzare

le informazioni sullo schermo TV.

TASTI NUMERICI: Utilizzare

questi tasti nel menu Elenco

TV: Seleziona direttamente la

PRE-CH: Consente di tornare

al canale precedentemente

MENU: Visualizza il menu a

FAV.CH: Premere per passare ai

per selezionare i menu OSD e

modicarne i valori impostati.

EXIT: Premere per uscire dal

SUBT.: Visualizzazione sottotitoli

GUIDE: Visualizzazione della

Guida elettronica dei programmi

(EPG, Electronic Program Guide)

: Selezione della modalità

: Selezione formato Teletext

: Visualizzazione Teletext

Selezione argomento Fastext

alternativamente le modalità

: Uscita dalla schermata

: Pagina Teletext successiva

: Pagina Teletext precedente

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in gura.

2. Installare le due batterie AAA.

Riposizionare il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato,

rimuovere le batterie e riporle in un luogo asciutto e fresco.

Se il telecomando non funziona, effettuare il seguente controllo:

Il televisore è acceso?

I poli - e + delle batterie sono invertiti?

Le batterie sono esaurite?

Si è vericata una interruzione di corrente o il cavo di alimentazione è scollegato?

È presente una luce a uorescenza speciale o un neon nelle vicinanze?

BN68-01980A.indb 6 2009-03-02 �� 5:51:36Italiano - 7

FUNZIONAMENTO Visualizzazione dei menu

Prima di utilizzare il televisore, seguire questi passaggi per imparare a navigare tra i menu,

selezionando e regolando le diverse funzioni.

1. Premere il tasto MENU.

Il menu principale viene visualizzato a schermo. Sulla sinistra sono visibili le seguenti

icone: Immagine, Suono, Canale , Impostazione, Ingressi, Supporto.

Premere il tasto ▲ o ▼ per selezionare una delle icone.

Premere ◄ o ► per accedere ai sotto menu dell'icona.

Premere ▲ o ▼ per spostarsi sulle voci dei menu.

per accedere alle voci dei menu.

4. Premere ▲/▼/◄/► per modicare le voci selezionate.

Premere RETURN per tornare al menu precedente.

. Premere EXIT per uscire dal menu.

Uso dei tasti del telecomando

Tasto Operazioni Tasto Operazioni

MENU Visualizza il menu a video principale.

ENTER E Sposta il cursore e seleziona una voce.

Seleziona la voce correntemente

Conferma l'impostazione.

RETURN R Ritorna al menu precedente.

Esce dal menu a video.

Esempio: Impostazione del valore Luminosità del televisore nel menu Immagine

Regolazione del valore Luminosità su 80

Premere il tasto MENU per visualizzare il menu.

per selezionare Immagine.

3. Premere ▲ o ▼ per selezionare Luminosità.

5. Premere ◄ o ► no a quando il valore della luminosità viene impostato su 80.

Premere EXIT per uscire dal menu.

N Modalità :Standard ►Retroillumin : 8 Contrasto : 95Luminosità : 45Nitidezza : 50Colore : 50Tinta (V/R) : V50 / R50ImmagineModalità :Standard ►Retroillumin : 8 Contrasto : 95Luminosità : 45Nitidezza : 50Colore : 50Tinta (V/R) : V50 / R50ImmagineRetroillumin : 8 Contrasto : 95Luminosità :45  ►Nitidezza : 50Colore : 50Tinta (V/R) : V50 / R50Impostazioni avanzateOpzioni immagineReset immagineImmagineModalità : StandardRetroillumin : 8 Contrasto : 95Luminosità : 45Nitidezza : 50Colore : 50Tinta (V/R) : V50 / R50ImmagineLuminosità 45 U Sposta L Regola E Conferma R RitornoLuminosità 80 U Sposta L Regola E Conferma R Ritorno BN68-01980A.indb 7 2009-03-02 �� 5:51:36Italiano - 8

Funzioni Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono

visualizzate automaticamente e in sequenza.

1. Premere POWER sul telecomando. Viene visualizzato il messaggio You can set the

Selezionare la lingua desiderata premendo il pulsante ▲ o ▼. Premere ENTER E

confermare la scelta.

3. Premere ◄ o ► per selezionare Demo Negozio o Uso dom., quindi premere ENTER E

Si consiglia di impostare la modalità TV su Uso dom. per ottenere la migliore qualità dell’immagine in un ambiente

Demo Negozio è intesa solo per un uso commerciale del prodotto.

Se l’unità è stata accidentalmente impostata sulla modalità Demo Negozio e si desidera tornare alla modalità Uso dom.

(Standard): Premere il tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il

tasto MENU del televisore per 5 secondi.

. Selezionare la nazione desiderata premendo il pulsante ▲ o ▼. Premere ENTER E

5. Premere ▲ o ▼ per selezionare Antenna o Cavo, quindi premere ENTER E

Antenna: Antenna segnale antenna.

Cavo: Cavo segnale antenna.

. Premere il pulsante ▲ o ▼ per selezionare i canali da memorizzare. Premere ENTER E

per selezionare Avvio.

Digitale e Analogico: Canali digitali e analogici.

Digitale: Canale digitale

Analogico: Canale analogico

Quando si imposta la sorgente antenna su Cavo, viene visualizzata una procedura che consente di impostare un valore

per la ricerca dei canali digitali. Per ulteriori informazioni, vedere Canale → Memorizzazione auto.

La ricerca dei canali inizia e termina in modo automatico.

in qualsiasi momento per interrompere il processo di memorizzazione.

Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio Imposta la modalità Orologio.

. Premere ▲ o ▼ per selezionare Auto, quindi premere ENTER E

Selezionando Manuale, viene visualizzato il messaggio Imposta la data e l’ora correnti.

Ricevendo un segale digitale, l’orario verrà impostato automaticamente. In caso contrario, selezionare Manuale per

impostare l’orologio. (vedere pag. 19)

La modalità di connessione in grado di offrire la migliore qualità HD possibile. Dopo aver confermato la modalità, premere

9. Viene visualizzato il messaggio Buona visione. Al termine, premere ENTER E Per reimpostare questa funzione...

1. Premere il tasto MENU per visualizzare il menu. Premere ▲ o ▼ per selezionare Impostazione, quindi premere ENTER E

2. Premere nuovamente ENTER E

per selezionare Plug & Play.

3. Digitare il PIN a quattro cifre. Il PIN predenito di un nuovo apparecchio TV è ‘0-0-0-0’. (vedere pag. 20)

Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.

La funzione Plug & Play è disponibile solo in modalità TV.

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Funzione per la modica del paese per i canali analogici.

Funzione per la modica del paese per i canali digitali.

È possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione).

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di

programma effettivi o desiderati.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Sorgente antenna per la memorizzazione

Digitale e Analogico: Canali digitali e analogici.

Digitale: Canale digitale

Analogico: Canale analogico

QuandosiselezionaCavo→DigitaleeAnalogico o Cavo→Digitale

Inserire un valore per ricercare i canali via cavo.

Modricerca→Completa/Rete/Rapida

Network ID: Visualizza il codice di identicazione del network.

Frequenza: Visualizza la frequenza del canale. (Varia in base alla nazione)

Modulation: Visualizza i valori di modulazione disponibili.

Symbol Rate: Visualizza i valori di symbol rate disponibili.

Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del televisore.

Per interrompere la funzione Memorizzazione auto, premere

. Verrà visualizzato il messaggio Interrompere

Memorizzazione auto?. Selezionare Yes premendo ◄ o ► quindi premere

Memorizzazione manuale

Ricerca un canale manualmente e lo memorizza nella memoria TV.

Se un canale è stato bloccato mediante le funzione Blocco canali, comparirà la schermata di inserimento del PIN.

Memorizzazione manuale dei canali digitali.

Canale digitale è disponibile solo in modalità DTV.

Canale: Impostare il numero del canale mediante i tasti ▲, ▼ o i tasti numerici (0~9).

Frequenza: Impostare la frequenza utilizzando i tasti numerici.

Larg. di banda: Impostare la larghezza di banda mediante i tasti ▲, ▼ o i tasti numerici (0~9).

Al termine, i canali vengono aggiornati nell'elenco dei canali.

Memorizzazione manuale dei canali analogici.

Programma (Numero di programma da assegnare a un canale): Impostare il numero del programma mediante i tasti ▲, ▼ o

i tasti numerici (0~9).

Sistema colore → Auto / PAL / SECAM / NTSC4.43: Impostare il sistema colore utilizzando i tasti ▲ o ▼.

Sistema audio → BG / DK / I / L: Impostare il sistema audio utilizzando i tasti ▲ o ▼.

Canale (Quando si conosce il numero del canale da memorizzare): Premere ▲ o ▼ per selezionare C (Antenna) o S (Cavo).

Premere il tasto ►, quindi premere ▲, ▼ o un tasto numerico (0~9) per selezionare il numero desiderato.

E’ anche possibile selezionare direttamente il numero del canale premendo i tasti numerici (0~9).

Se l’audio è anomalo o assente, riselezionare lo standard audio richiesto.

N N Nazione   ►Memorizzazione autoMemorizzazione manualeOpzione ricerca via cavoGuida Ora & SeguenteGuida CompletaGuida Predenita : Guida CompletaCanale BN68-01980A.indb 9 2009-03-02 �� 5:51:37Italiano - 10

Ricerca (Quando non si conosce il numero del canale): Premere il tasto ▲ o ▼ per avviare la ricerca. Il sintonizzatore effettua

la scansione della gamma di frequenza no a quando appare il primo canale o il canale selezionato.

Memorizza (Quando si memorizza il canale e il numero di programma corrispondente): Impostare su OK premendo

P (modalità Programma): Una volta completata la sintonizzazione, alle emittenti della propria area viene assegnato

un numero compreso tra P00 e P99. In questa modalità, è possibile selezionare un canale digitando il numero

C (modalità Antenna): È possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascuna

S (modalità Cavo): E’ possibile selezionare un canale immettendo in questa modalità il numero assegnato a ciascun

Opzione ricerca via cavo (in base al paese)

Selezionando questa funzione, è possibile aggiungere manualmente la serie di canali da ricercare attraverso la modalità Full

Search della funzione Memorizzazione auto.

Frequenza (Avvio ~ Arresta): Visualizza la frequenza del canale.

Modulation: Visualizza i valori di modulazione disponibili.

Symbol Rate: Visualizza i valori di symbol rate disponibili.

Guida Ora & Seguente / Guida Completa

Le informazioni EPG (Electronic Programme Guide) sono fornite dall’emittente. Le voci relative ai programmi potrebbero risultare

vuote o non aggiornate, a seconda delle informazioni trasmesse dall'emittente su un determinato canale. La schermata viene

aggiornata automaticamente non appena sono disponibili nuove informazioni.

Per le procedure dettagliate sull’uso di Guida Completa e Guida Ora & Seguente, vedere le descrizioni a pagina 11.

È anche possibile visualizzare il menu della guida semplicemente premendo il tasto GUIDE. (Per congurare la Guida

Predenita, vedere le relative descrizioni.)

Guida Ora & Seguente

Per i sei canali indicati nella colonna a sinistra, mostra le informazioni sul programma corrente e sul programma successivo.

Visualizza la informazioni sui programmi ordinate in segmenti di un’ora. Sono comprese due ore di programmi che è possibile

scorrere in avanti o indietro.

GuidaPredenita→GuidaOra&Seguente/GuidaCompleta

E’ possibile scegliere se visualizzare la Guida Ora & Seguente o la Guida Completa premendo il tasto GUIDE del telecomando.

Per le istruzioni dettagliate sull’uso di Elenco canali, vedere la sezione ‘Gestione dei canali’.

È possibile selezionare queste opzioni semplicemente premendo il tasto CH LIST sul telecomando.

I canali verranno attivati secondo l’elenco canali memorizzato.

I canali verranno attivati secondo l’elenco canali preferiti.

Se la ricezione è chiara, non è necessario sintonizzare il canale poiché questa operazione viene effettuata automaticamente

durante le operazioni di ricerca e memorizzazione. Se tuttavia il segnale risulta debole o distorto, può essere necessario

sintonizzare il canale manualmente.

I canali sintonizzati e memorizzati sono evidenziati da un asterisco “*” alla destra del numero del canale nel relativo riquadro.

Per reimpostare la sintonia, selezionare Reset premendo il pulsante ▲ o ▼ , quindi premere ENTER E

E' possibile sintonizzare solo i canali TV analogici.

Uso della Guida Ora & Seguente / Guida Completa

Guardare un programma nell'elenco EPG Selezionare il programma premendo il tasto ▲, ▼, ◄, ► .

Uscire dalla guida Premere il tasto blu.

Se si seleziona il programma successivo, appare l’icona dell’orologio che indica la visione programmata. Premendo

nuovamente il tasto ENTER E

, premere il tasto ◄, ► per selezionare Annulla Programmazioni; la programmazione verrà

annullata e il simbolo a forma di orologio sparirà.

Visualizzare le informazioni su un programma Selezionare il programma desiderato premendo il tasto ▲, ▼, ◄, ► .

Premere il tasto INFO quando il programma desiderato è evidenziato.

Il titolo del programma appare in alto al centro dello schermo.

Cliccare sul tasto INFO per ottenere maggiori informazioni. Le informazioni dettagliate includono numero del canale, durata,

barra di stato, livello d'età impostato per il programma, informazioni sulla qualità video (HD/SD), modalità audio, sottotitoli

o teletext, lingua dei sottotitoli o del teletext e una breve descrizione del programma evidenziato. “...” appare quando la

descrizione è molto lunga.

Alternare la Guida Ora & Seguente e la Guida

Premere ripetutamente il tasto rosso.

In modalità Guida Completa

Scorrere velocemente indietro (24 ore).

Scorrere velocemente avanti (24 ore).

Premere ripetutamente il tasto verde.

Premere ripetutamente il tasto giallo.

Usando questo menu è possibile aggiungere, eliminare o impostare i canali preferiti e utilizzare la guida dei programmi per le

trasmissioni digitali.

Mostra tutti i canali attualmente disponibili.

Mostra tutti i canali aggiunti.

Mostra tutti i canali preferiti.

Per selezionare i canali preferiti impostati, premere FAV.CH sul telecomando.

Mostra tutti i canali prenotati.

Selezionare un canale nella schermata Tutti i Canali, Canali aggiunti o Preferiti premendo il tasto ▲ / ▼, quindi ENTER E

Ora è possibile guardare il canale selezionato.

Uso dei tasti colorati nell'elenco dei canali

Rosso (Tipo canale): Alterna tra TV, Radio, Dati / Altro e Tutto.

Verde (Zoom): Ingrandisce o riduce il numero di un canale.

Giallo (Selezione): Seleziona più elenchi di canali. E’ possibile utilizzare contemporaneamente le funzioni aggiungi

/ cancella, aggiungi a preferiti / elimina da preferiti, o blocco / sblocco per più canali. Selezionare i canali desiderati e

premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo

compare a sinistra dei

TOOLS (Strumenti): Visualizza i menu Cancella (o Aggiungi), Aggiungi a Preferiti (o Elimina da Preferiti), Blocco (o

Sblocco), Timer per visione, Modicanomecanale, Ordina, Modicanumerocanale, Seleziona tutto, Deseleziona

tutto o Memorizzazione auto. (Il menu Options può essere diverso in base alla situazione).

Icone sullo stato del canale

: Canale selezionato mediante il tasto giallo.

: Canale impostato come preferito.

: Programma attualmente trasmesso.

: Programma prenotato

Menu Channel List Option (in Tutti i Canali / Canali aggiunti / Preferiti)

Premere il tasto TOOLS per usare il menu Option.

Gli elementi del menu Option possono differire in base allo stato del canale.

E' possibile eliminare o aggiungere un canale per visualizzare i canali desiderati.

Tutti i canali eliminati saranno visibili nel menu Tutti i Canali.

Se il canale in elenco è evidenziato in grigio, signica che il canale è stato eliminato.

Il menu Aggiungi viene visualizzato solo per i canali eliminati.

E’ anche possibile eliminare un canale nel menu Canali aggiunti o Preferiti allo stesso

Aggiungi a Preferiti / Elimina da Preferiti

I canali che si guardano più di frequente possono essere impostati come preferiti.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare

Aggiungi a Preferiti selezionando Strumenti → Aggiungi a Preferiti.

’ verrà evidenziato e il canale verrà impostato come preferito.

Tutti i canali preferiti saranno visibili nel menu Preferiti.

Se si è effettuata la prenotazione di un canale, all’ora stabilita verrà visualizzato il canale prenotato anche durante la visione di un

altro canale contenuto nell'Elenco canali. Per prenotare un programma, impostare prima l’orario corrente. (V

E' possibile prenotare solo i canali memorizzati.

È possibile impostare il canale, il giorno, il mese, l'anno,l'ora e i minuti premendo direttamente i tasti numerici del

Durante le prenotazione di un programma comparirà il menu Programmato.

Digital Programme Guide e Visualizzazione prenotazione

Selezionando un canale digitale e premendo il tasto ►, comparirà la Guida ai programmi. Per prenotare un programma

seguire le procedure descritte sopra.

Modicanomecanale (solo canali analogici)

Ai canali è possibile attribuire un nome in modo da visualizzarlo durante la visione.

I nomi dei canali digitali trasmessi vengono automaticamente assegnati e non possono essere modicati.

Modicanumerocanale (solo canali digitali)

È anche possibile impostare il numero di canale premendo i tasti numerici sul telecomando.

Ordina (solo canali analogici)

Questa operazione consente di modicare i numeri di programma dei canali memorizzati. Questa operazione può essere

necessaria dopo la memorizzazione automatica dei canali.

E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. Questa funzione è disponibile solo

quando la funzione Blocco canali è impostata su On. (vedere pag. 20)

Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predenito di un nuovo apparecchio TV è “0-0-0-0”. E’ possibile modicare il PIN selezionando Cambia PIN nel menu.

Verrà visualizzato il simbolo ‘

’ e il canale verrà bloccato.

Seleziona tutto / Deseleziona tutto

Seleziona tutto: Seleziona tutti i canali presenti nell'elenco dei canali.

Deseleziona tutto: E' possibile selezionare e deselezionare tutti i canali selezionati.

E’ possibile selezionare Deseleziona tutto solo quando è stato selezionato almeno un canale.

Per ulteriori informazioni sull'impostazione delle opzioni, vedere pag. 9.

Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN.

A 2 C -- A 3 ♥ C -- A 4 C -- A 5 C -- A 6 C -- A 7 C --Canali aggiunti Tutto ■ Tipo canale ■ Zoom ■ Selezione

T StrumentiCancellaAggiungi a PreferitiTimer per visioneModicanomecanaleOrdinaBlocco ▼

BN68-01980A.indb 12 2009-03-02 �� 5:51:37Italiano - 13

Menu Channel List Option (in Programmato)

E' possibile visualizzare, modicare o annullare una prenotazione.

Premere il tasto TOOLS per usare il menu Option.

Selezionare questa funzione per modicare una prenotazione.

Annulla Programmazioni

Selezionare questa funzione per annullare una prenotazione.

Selezionare questa funzione per visualizzare una prenotazione. (E' anche possibile

modicare le informazioni relative alla prenotazione.)

Selezionare tutti i programmi prenotati.

CONTROLLO DELL'IMMAGINE CongurazionedelmenuImmagine

È possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare

la modalità dell’immagine selezionando Strumenti → Modalità immagine.

Imposta l’immagine da visualizzare in alta denizione in un ambiente luminoso.

Imposta l’immagine per una visualizzazione ottimale in condizioni di luce normali.

Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

Retroillumin / Contrasto / Luminosità / Nitidezza / Colore / Tinta (V/R)

Il televisore ha diverse opzioni che consentono di controllare la qualità dell'immagine.

Retroillumin: Regola la luminosità della retroilluminazione dell’LCD.

Contrasto: Regola il livello di contrasto dell'immagine.

Luminosità: Regola il livello di luminosità dell’immagine.

Nitidezza: Regola la denizione dei bordi dell'immagine.

Colore: Regola la saturazione dei colori dell'immagine.

Tinta (V/R): Regola la tonalità delle tinte dell'immagine.

Seleziona per prima una modalità dell'immagine da regolare. Per ogni modalità dell’immagine vengono memorizzati i valori

Apportando le modiche ai valori Retroillumin, Contrasto, Luminosità, Nitidezza, Colore o Tinta (V/R), il menu OSD verrà

regolato di conseguenza.

Nelle modalità analogiche TV, Ext., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R).

In modalità PC, è possibile modicare solo i parametri Retroillumin, Contrasto e Luminosità.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

E' possibile ridurre signicativamente il consumo di energia, e i costi ad esso associati, diminuendo la luminosità dello

Impostazioni avanzate

I nuovi TV Samsung permettono di impostare ancora più precisamente la visualizzazione delle

immagini rispetto ai modelli precedenti. Per eseguire le impostazioni particolareggiate vedere

Impostazioni avanzate è disponibile in modalità Standard o Film.

In modalità PC, è possibile modicare solo i parametri Gamma e Bilan bianco tra le voci

dell'opzione Impostazioni avanzate.

Tonalitànero→Off/Scuro/Piùscura/Extrascura

Consente di selezionare il livello di nero dello schermo per regolare la profondità dell'immagine.

 1 / 1 / 200913:59 5 TV1 Quincy, M.E18:59 2 TV3 The Equalizer20:59 2 TV3 McMillan & WifeProgrammato Tutto ■Zoom■Selezione T Strumenti E InformazioniModicainfoAnnulla ProgrammazioniInformazioniSeleziona tuttoModalità :Standard ►Retroillumin : 7 Contrasto : 95Luminosità : 45Nitidezza : 50Colore : 50Tinta (V/R) : V50 / R50ImmagineColore : 50Tinta (V/R) : V50 / R50Impostazioniavanzate  ►Opzioni immagineReset immagineImmagine BN68-01980A.indb 13 2009-03-02 �� 5:51:38Italiano - 14

Contrasto Dinamico→Off / Basso / Medio / Alta

Consente di regolare in modo ottimale il livello di contrasto dello schermo.

Consente di regolare l’intensità dei colori primari (rosso, verde, blu).

Spazio colore è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo straordinario mondo dei colori naturali

basta selezionare lo spazio colore preferito.

Nativa: Nativa Spazio colore offre tonalità di colore ricche e profonde.

Auto: Auto Spazio colore regola automaticamente la tonalità più naturale dei colori basata sulle sorgenti del programma.

Consente di regolare la temperatura del colore per ottenere immagini più naturali.

R-Offset / G-Offset / B-Offset / R-Gain / G-Gain / B-Gain: E' possibile regolare la ‘temperatura’ del colore nelle aree chiare

modicando i valori R, G, B. Si consiglia di far eseguire questa regolazione solo da utenti esperti.

Reset: Consente di ripristinare i valori predeniti di bilanciamento del bianco.

E’ possibile enfatizzare il tono ‘incarnato’ dell’immagine.

Una volta modicato il valore, lo schermo viene automaticamente regolato di conseguenza.

Miglioraimmbordi→Off/On

E' possibile enfatizzare i contorni degli oggetti dell'immagine.

In modalità PC, è possibile modicare solo i parametri Toni colore e Dimensione tra le opzioni della voce Opzioni

Tonicolore→Freddo/Normale/Caldo1/Caldo2

È possibile selezionare il tono del colore ottimale per la propria vista.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

Caldo1 o Caldo2 vengono attivate solo quando la modalità dell'immagine è Film.

È possibile impostare la dimensione dell’immagine che più si adatta alle proprie esigenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare l’immagine selezionando Strumenti

Automatico: Regola automaticamente la dimensione dell'immagine su un formato 16:9.

16:9: Regola la dimensione dell’immagine su 16:9, un valore appropriato per visualizzare DVD o trasmissioni panoramiche.

Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3.

Zoom: Ingrandisce il formato 16:9 (in senso verticale) per adattarlo alle dimensioni dello schermo.

4:3: Questa è l’impostazione predenita per un lmato video o una trasmissione normale.

Adatta a schermo: Utilizzare questa funzione per visualizzare l’immagine completa senza tagli con segnali in ingresso HDMI

(720p / 1080i) o Comp. (1080i).

A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono variare.

Le voci disponibili variano in base alla modalità selezionata.

In modalità PC, è possibile regolare solo i formati 16:9 e 4:3.

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a un ingresso

Se si visualizza una immagine ssa per oltre due ore, sullo schermo potrebbe apparire una immagine residua temporanea.

Wide Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTER E

. Per spostare la schermata in alto o

in basso, utilizzare il tasto ▲ o ▼ . Quindi premere il tasto ENTER E

Zoom: Premere il tasto ► per selezionare Posizione, quindi premere ENTER E

. Per spostare l’immagine in alto o in

basso, utilizzare il tasto ▲ o ▼ . Quindi premere il tasto ENTER E

. Premere il tasto ► per selezionare Dimensione, quindi

. Premere il tasto ▲ o ▼ per aumentare o ridurre la dimensione dell’immagine in direzione verticale.

Quindi premere il tasto ENTER E

Dopo aver selezionato l’opzione Adatta a schermo in modalità HDMI (1080i) o Comp. (1080i): Selezionare Posizione

premendo il tasto ◄ o ►. Utilizzare il tasto ▲, ▼, ◄ o ► per spostare l’immagine.

Reset: Premere il tasto ◄ o ► per selezionare Reset, quindi premere ENTER E

. E' possibile azzerare le impostazioni.

Usando la funzione Screen Fit con un ingresso HDMI 720p, 1 riga verrà tagliata all’inizio, alla ne, a sinistra e a destra come

nella funzione Overscan.

Modschermo→16:9/WideZoom/Zoom/4:3

Quando si imposta la dimensione dell’immagine su Automatico su un televisore con formato wide 16:9, è possibile determinare o

meno le dimensioni dell’immagine da visualizzare nel formato 4:3 WSS (Wide Screen Service). Ogni nazione europea richiede un

formato dell’immagine diverso e questa funzione deve essere quindi selezionata dall’utente.

16:9: Imposta l’immagine sul formato wide 16:9.

Wide Zoom: Aumenta le dimensioni dell’immagine a oltre 4:3.

Zoom: Ingrandisce verticalmente la dimensione dell'immagine sullo schermo.

4:3: Imposta l’immagine sul formato 4:3.

Questa funzione è disponibile in modalità Automatico.

Questa funzione non è disponibile in modalità PC, Comp. o HDMI.

DigitalNR→Off/Basso/Medio/Alta

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise Reduction per ridurre i disturbi statici e

l’effetto ‘ghosting’ sullo schermo.

Se il segnale è debole, selezionare una delle altre opzioni disponibili no a ottenere la migliore qualità visiva.

LivellodineroHDMI→Normale/Basso

Consente di selezionare direttamente il livello di nero sullo schermo per regolarne la profondità.

Questa funzione si attiva solo quando l’ingresso esterno è collegato a HDMI (segnali RGB).

ModalitàFilm→Off/Auto

Il televisore può essere impostato automaticamente nel senso desiderato, per elaborare i segnali dei lm provenienti da tutte le

sorgenti e per regolare l'immagine in modo da ottenere una visualizzazione ottimale.

Modalità Film è supportata in modalità TV, AV, COMPONENT (480i / 1080i) e HDMI(480i / 1080i).

Reset immagine→Azzera modalità immagine / Cancella

Ripristina tutte le impostazione dell'immagine ai valori predeniti.

Seleziona una modalità dell’immagine da reimpostare. Viene eseguita la funzione Reset per ogni modalità dell’immagine.

Azzera modalità immagine: I valori dell'immagine corrente tornano alle impostazioni predenite.

Uso del televisore come uno schermo PC Impostazione del software del PC (basato su Windows XP)

Di seguito vengono illustrate le impostazioni di visualizzazione di Windows per un PC tipico. Le schermate visualizzate sul PC

possono differire in base alla versione di Windows e alla scheda video installate. Nel caso le schermate risultassero differenti,

le stesse informazioni di base per la congurazione sono applicabili in quasi tutti i casi. (In caso contrario, contattare la casa

costruttrice del computer oppure un rivenditore Samsung.)

1. Fare clic sul ‘Pannello di controllo’ nel menu avvio di Windows.

Quando appare la nestra del pannello di controllo, fare clic su ‘Aspetto e temi’. Verrà visualizzata una nestra di dialogo.

Quando appare la nestra del pannello di controllo, fare clic su ‘Schermo’. Verrà visualizzata una nestra di dialogo.

Fare clic sulla scheda ‘Impostazioni’ nella nestra di dialogo.

Impostazione della corretta dimensione (risoluzione) Ottimale: 1360 x 768 pixel

Se la nestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è ‘60’

Hz’. In caso contrario, fare clic su ‘OK’ e uscire dalla nestra di dialogo.

BN68-01980A.indb 15 2009-03-02 �� 5:51:38Italiano - 16

Modalità di visualizzazione

La posizione e la dimensione dello schermo variano in base al tipo di schermo del PC e alla relativa risoluzione. Le risoluzioni

incluse nella tabella sono consigliate.

Ingresso D-Sub e HDMI/DVI Modalità Risoluzione

Frequenza orizzontale

Frequenza di clock dei pixel

VESA GTF 1280 x 720 52,500 70,000 89,040 -/+

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI (DVI) .

La modalità interlacciata non è supportata.

Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard.

Le modalità Separate e Composite sono supportate. Il formato SOG non è supportato.

CongurazionedeltelevisoreconilPC Preimpostazione: Premere il tasto SOURCE per selezionare la modalità PC.

La regolazione automatica consente allo schermo del PC di adattarsi automaticamente al

segnale video PC in ingresso. I valori delle opzioni Fine, Grossa e Posizione vengono regolati

Questa funzione non è disponibile in modalità DVI-HDMI.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare

la funzione Auto Adjustments selezionando Strumenti → Regolazione auto.

Lo scopo della regolazione della qualità dell’immagine è quello di eliminare o ridurre eventuali disturbi di visualizzazione. Se non si

riesce a eliminare il disturbo cambiando sintonizzazione, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire

nuovamente la sintonizzazione ne. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo

Posizione PC Regolare la posizione dello schermo del PC se non si adatta allo schermo del televisore. Premere il tasto ▲

posizione verticale. Premere il tasto ◄ o ► per regolare la posizione orizzontale.

È possibile sostituire tutte le impostazioni dell'immagine ripristinando i valori di fabbrica.

 Luminosità : 45Nitidezza : 50Regolazioneauto   ►Schermo Impostazioni avanzate Opzioni immagine Reset immagine Immagine BN68-01980A.indb 16 2009-03-02 �� 5:51:38Italiano - 17

CONTROLLO AUDIO Congurazionedelmenuaudio

Modalità→Standard/Musica/Film/Vocecristallina/Personalizza

E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare

la modalità audio selezionando Strumenti→Modalitàaudio.

Seleziona la modalità audio normale.

Enfatizza musica e voci.

Offre la migliore qualità audio per la visione di lm.

Enfatizza voci e altri suoni.

Richiama le impostazioni audio personalizzate.

Le impostazioni audio possono essere regolate in base alle proprie preferenze personali.

E’ possibile selezionare una modalità audio per soddisfare le proprie preferenze.

Controlla il bilanciamento degli altoparlanti sinistro e destro.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Regolazione larghezza di banda)

Per regolare il livello delle diverse frequenze di larghezza di banda.

Ripristina le impostazione dell'equalizzatore ai valori predeniti.

TruSurroundHDSRS→Off/On

TruSurround HD SRS è una tecnologia SRS brevettata che risolve il problema della riproduzione di contenuti multicanale 5.1 su

due altoparlanti. TruSurround offre una straordinaria esperienza Surround Sound virtuale attraverso un sistema di riproduzione a

due altoparlanti, inclusi gli altoparlanti interni del televisore. È pienamente compatibile con tutti i formati multicanale.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ possibile impostare la funzione SRS TruSurround HD

selezionando Strumenti→SRSTSHD.

Lingua audio (solo canali digitali)

È possibile modicare la lingua predenita. Visualizza le informazioni sulla lingua relative alla trasmissione in corso.

E' possibile selezionare solo una delle lingue trasmesse.

Formatoaudio→MPEG/DolbyDigital(solo canale digitale)

Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della

diversa velocità di decodica dei due dispositivi. In questo caso, attivare la funzione altoparlante TV.

Il formato audio dipende dal segnale trasmesso dall'emittente.

N Modalità :Personalizza►EqualizzatoreTruSurround HD SRS : OffLingua audio : - - -Formato audio : - - -Descrizione audio V olume auto : OffSuono BN68-01980A.indb 17 2009-03-02 �� 5:51:38Italiano - 18

Descrizione audio (solo canali digitali)

Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con problemi visivi. Questa funzione

gestisce il usso audio per l’opzione AD (Descrizione audio), quando è trasmesso insieme all’Audio principale dall'emittente. Gli

utenti possono attivare o disattivare la funzione Audio Description selezionando acceso o spenta e regolarne il volume.

Descrizioneaudio→Off/On

Attiva e disattiva la funzione Descrizione audio.

possibile regolare il volume della funzione Descrizione audio.

Volume è attivo quando la funzione Descrizione audio è impostata su On.

Volumeauto→Off/On

Le condizioni del segnale variano a seconda dell’emittente, ma non è pratico regolare il volume ogni volta che si cambia canale.

Questa funzione consente di regolare automaticamente il volume del canale desiderato diminuendo il livello dell’uscita audio

quando il segnale di modulazione è alto, oppure aumentando il livello dell’uscita audio quando il segnale di modulazione è basso.

Selezionaaltoparlante→Altoparlanteest/AltoparlanteTV Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplicatore interno.

I tasti di regolazione del volume e il tasto MUTE non sono attivi quando Seleziona altoparlante è impostato su Altoparlante

Selezionando Altoparlante est nel menu Seleziona altoparlante, le impostazioni dell’audio saranno limitate.

Resetimpostazioniaudio→Azzeratutto/Azzmodaudio/Cancella

E' possibile ripristinare le impostazioni audio ai valori di fabbrica.

Selezione della modalità audio

E’ possibile impostare la modalità audio nel menu Strumenti. Quando si imposta la modalità Dual l ll, la modalità audio corrente

viene visualizzata sullo schermo.

Tipo di audio Dual 1 / 2 Predenito

Mono MONO Cambio automatico

Se il segnale stereo è debole e si verica un cambio automatico, passare alla modalità Mono.

Questa funzione è attiva solo con segnale audio stereo. Al contrario, non è attiva con segnale audio mono.

Questa funzione è disponibile solo in modalità TV.

IMPOSTAZIONE CongurazionedelmenuImpostazione

E' possibile impostare la lingua dei menu.

L’impostazione dell’orologio è necessaria per utilizzare le varie funzioni di timer del televisore.

L’ora corrente appare ogni volta che si preme il tasto INFO.

Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente

E’ possibile impostare manualmente o automaticamente l’orario corrente.

Auto: Imposta automaticamente l’orario corrente utilizzando l’orario inviato dalla

trasmissione digitale.

Manuale: Imposta manualmente l’ora corrente.

In base all'emittente e al segnale, la funzione dell'impostazione automatica dell'orario

potrebbe non essere corretta. In questo caso, impostare l'orario manualmente.

La connessione Antenna o Cavo deve consentire l'impostazione automatica dell'orario.

È possibile impostare manualmente l’ora corrente.

Congurare questa voce una volta impostata la funzione Modalità orologio su Manuale.

È possibile impostare il giorno, il mese, l’anno, l’ora e i minuti premendo direttamente i tasti numerici del telecomando.

Timerstand-by→Off/30min/60min/90min/120min/150min/180min

Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato (30, 60, 90, 120, 150 e 180 minuti).

Quando il timer raggiunge lo 0 il televisore passa automaticamente in modalità Standby

Per annullare la funzione Timer stand-by selezionare Off.

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare il timer di standby selezionando

Strumenti→Timerstand-by.

Timer 1 / Timer 2 / Timer 3

Possono essere impostate tre diverse opzioni del Timer. E' prima necessario impostare l’orologio.

Orario TV on: Impostare l’ora e i minuti e premere Attiva / Disattiva. (Per attivare il timer con l'impostazione desiderata,

selezionare Attiva.)

Orario TV off: Impostare l’ora e i minuti e premere Attiva / Disattiva. (Per attivare il timer con l'impostazione desiderata,

selezionare Attiva.)

Volume: Selezionare il livello di volume desiderato per l'accensione del dispositivo.

Antenna: Selezionare Antenna o Cavo.

Canale: Selezionare il canale desiderato.

Ripetizione: Selezionare Una volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom, o Manuale.

Quando viene selezionato Manuale, premere il tasto ► per impostare il giorno della settimana. Premere il tasto

sul giorno desiderato per visualizzare un simbolo

È possibile impostare l’ora, i minuti e il canale anche premendo i tasti numerici del telecomando.

Spegnimento automatico

Quando il televisore si accende attraverso il timer impostato su acceso, si spegne automaticamente se per tre ore non viene

premuto alcun tasto di controllo. Questa funzione è disponibile solo se il timer è impostato su acceso e impedisce l’eventuale

surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Modalitàgioco→Off/On

Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando il

Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, annullare la modalità gioco nel menu di

impostazione. Visualizzando il menu TV in modalità Modalità gioco si potrebbe vericare un leggero sfarfallio.

Modalità gioco non è disponibile in modalità TV e PC.

Se Modalità gioco è On:

La modalità Immagine viene impostata automaticamente su Standard e l'utente non può modicarla.

La modalità Suono viene impostata automaticamente su Personalizza e l'utente non può modicarla. Regolare l'audio

mediante l'equalizzatore.

– Plug & Play Lingua :Italiano ► Ora Modalità gioco : offBlocco canali : On Cambia PINBlocco CanaleSottotitoliImpostazioneSottotitoliLingua Teletext : - - -Preferenze   ►Testo digitale : Attiva Melodia : MedioModalità gioco : OffRisp. energia : OffInterfaccia comuneImpostazione BN68-01980A.indb 19 2009-03-02 �� 5:51:39Italiano - 20

Blocco canali→Off / On

Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di guardare programmi non adatti a

loro, annullando il video e azzerando l’audio.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predenito di un nuovo apparecchio TV è “0-0-0-0”. E' possibile modicare il PIN selezionando Cambia PIN nel menu.

E’ possibile bloccare alcuni canali nell’elenco dei canali. (vedere pag. 12)

Blocco canali è disponibile solo in modalità TV.

Cambia PIN E' possibile modicare il numero ID necessario per congurare il televisore.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predenito di un nuovo apparecchio TV è “0-0-0-0”.

Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN

predenito 0-0-0-0 : POWER (spenta), MUTE, 8, 2, 4, POWER (acceso).

Questa funzione consente di immettere un codice PIN di identicazione personale a 4 cifre denito dall’utente per impedire agli

utenti non autorizzati, come ad esempio i bambini, di vedere programmi non adatti a loro.

La voce Parental Rating può essere diversa in base al paese.

Prima della comparsa dell’immagine, compare la richiesta del PIN. Digitare il PIN a quattro cifre.

Il PIN predenito di un nuovo apparecchio TV è “0-0-0-0”. E' possibile modicare il PIN selezionando Cambia PIN nel menu.

Una volta impostata la classicazione dei programmi, verrà visualizzato il simbolo

Cons tutto: Premere per sbloccare tutte le classicazioni dei canali TV.

Bloc tutto: Premere per bloccare tutte le classicazioni dei canali TV.

È possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la modalità sottotitoli. Normale rappresenta il

sottotitolo di base mentre Non udenti è il sottotitolo per le persone con problemi uditivi.

Sottotitoli→Off/On: Attiva e disattiva i sottotitoli.

Modalità→Normale/Nonudenti: Imposta la modalità dei sottotitoli.

Lingua Sottotitoli: Imposta la lingua dei sottotitoli.

Se il programma che si sta guardando non supporta la funzione Non udenti si attiva automaticamente l’opzione Normale

anche se è selezionata la modalità Non udenti.

L’inglese è la lingua predenita nel caso in cui la trasmissione non supporti la lingua selezionata.

È possibile selezionare queste opzioni semplicemente premendo il tasto SUBT sul telecomando.

E' possibile impostare la lingua del Teletext.

L’ingleseèlalinguapredenitanelcasoincuilatrasmissionenonsupportilalinguaselezionata.

Lingua principale audio / Lingua secondaria audio / Lingua princip sottotitoli / Lingua second sottotitoli / Lingua principa-

le Teletext / Lingua secondaria Teletext

Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La lingua selezionata viene impostata

automaticamente durante la selezione di un canale.

Modicando l’impostazione della lingua, le opzioni Lingua del sottotitolo, Lingua audio e Lingua

Teletext del Lingua vengono

automaticamente impostate sulla lingua selezionata

Le opzioni Lingua Sottotitoli, Lingua audio, e Lingua Teletext del Lingua mostrano l’elenco delle lingue supportate dal canale

corrente, dove l’opzione corrente appare evidenziata. Se si modica una di queste opzioni, la nuova lingua viene applicata solo

al canale corrente. La nuova impostazione non viene invece applicata alle opzioni Lingua principale sottotitoli, Lingua principale

audio o Lingua principale Teletext del menu Preference.

Testodigitale→Disattiva/Attiva (solo RU)

Se il programma è trasmesso con testo digitale, questa funzione è attivata.

MHEG (Multimedia and Hypermedia Information Coding Experts Group)

Uno standard internazionale per i sistemi di codica dei dati multimediali e ipermediali. È un sistema più complesso rispetto al

formato MPEG in quanto include collegamenti a dati ipermediali come immagini sse, servizi di caratteri, animazione, graca

e le video, oltre ai dati multimediali. MHEG è una tecnologia interattiva con vari campi di applicazione, come sistemi VOD

(Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce), teleformazione, teleconferenza, librerie digitali e giochi

Melodia → Off / Basso / Medio / Alta

E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor.

La modalità Melody non funziona

Se il televisore non emette alcun suono signica che è stato premuto il tasto MUTE.

Se il televisore non emette alcun suono signica che è stato premuto il tasto (–) Volume.

Se il televisore è stato spento mediante la funzione Timer stand-by.

Risp. energia → Off / Basso / Medio / Alta / Auto

Questa funzione regola la luminosità del televisore in modo da ridurre il consumo di energia. Durante la visione notturna del

televisore, impostare l’opzione della modalità Risp. energia su Alta in modo da ridurre l’affaticamento degli occhi oltre al consumo

Premere il tasto TOOLS per visualizzare il menu Strumenti. E’ anche possibile impostare l’opzione Energy Saving

selezionando Strumenti→ Risp. energia.

Menu CI Questa modalità permette all’utente di accedere al menu del modulo CAM. Selezionare Menu CI in base alla scheda PC.

Info sull'applicazione

Contiene informazioni sul modulo CAM inserito nello slot CI e le visualizza.

Le informazioni sull’applicazione sono relative alla scheda CI. È possibile installare il modulo CAM in qualsiasi momento sia

mentre il televisore è acceso sia mentre è spento.

Acquistare il modulo CI CAM presso il rivenditore locale più vicino o via telefono.

Inserire la scheda CI nel modulo CAM nella direzione indicata dalla freccia.

Inserire il modulo CAM con la scheda CI installata nello slot common interface. (Inserire completamente il CAM nella direzione

indicata dalla freccia in modo che risulti parallelo allo slot.)

Vericare la visione dell’immagine su un canale a segnale criptato.

Il modulo CAM non è supportato in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

Questa funzione viene usata per selezionare il televisore o un'altra sorgente di ingresso come

un lettore DVD/Blu-ray o un ricevitore satellitare (Set-Top Box) collegato al televisore. Utilizzare

la funzione per selezionare la sorgente di ingresso desiderata.

TV / Ext. / AV / Comp. / PC / HDMI/DVI E’ possibile scegliere solo i dispositivi esterni collegati al televisore. In Elenco sorgenti,

gli ingressi collegati verranno evidenziati e ordinati in cima all'elenco. Gli ingressi non

collegati verranno ordinati in fondo all’elenco.

TOOLS (Strumenti): Visualizza i menu Modica Nome e Informazioni.

Premere il tasto SOURCE sul telecomando per visualizzare una sorgente del segnale

esterna. La modalità TV può essere selezionata premendo il tasto TV.

Assegnare un nome al dispositivo collegato ai jack di ingresso per semplicare la selezione della sorgente di ingresso.

CongurazionedelmenuSupporto

In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Vericare il

color pattern sullo schermo per vedere se il problema persiste.

Sì: Se il test pattern non compare oppure presenta disturbi, selezionare Sì. Potrebbe

essersi vericato un problema con il televisore. Contattare il call center Samsung per

richiedere assistenza.

No: Se il test pattern è visualizzato correttamente, selezionare No. Potrebbe essersi

vericato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il

problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test

melodico attraverso le casse del televisore. Il messaggio ‘Il problema riscontrato con il test audio persiste?’

viene visualizzato sullo

Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test vericare che Seleziona altoparlante sia

impostato su Altoparlante TV nel menu Suono.

E' possibile ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante est oppure

l'audio è stato disattivato mediante la pressione del tasto MUTE.

Sì: Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare Sì. Potrebbe essersi vericato

un problema con il televisore. Contattare il call center Samsung per richiedere assistenza.

No: Se è possibile ascoltare il suono dagli altoparlanti, selezionare No. Potrebbe essersi vericato un problema con i

dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste, consultare il manuale dell'utente dei dispositivi

Informazioni sul segnale (solo canali digitali)

Diversamente dai canali analogici, la cui qualità di ricezione può variare da ‘molto disturbata' a 'chiara', i canali digitali (HDTV)

sono caratterizzati da una perfetta qualità oppure dalla totale mancanza di ricezione. Non è quindi possibile sintonizzare i canali

digitali. Per migliorare la ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna.

Se il misuratore della potenza del segnale indica che il segnale è debole, regolare sicamente l'antenna per aumentare il

segnale. Continuare a regolare l'antenna no a trovare la posizione migliore per ricevere il segnale in modo ottimale.

Aggiornamento software

Gli aggiornamenti del prodotto, contenenti le nuove funzionalità della televisione digitale,

vengono trasmessi periodicamente tramite il normale segnale televisivo. Il prodotto rileva

automaticamente questi segnali e visualizza la nestra di aggiornamento del software. E' quindi

possibile avviare l’installazione degli aggiornamenti.

Tramite USB Inserire un’unità USB contenente l’aggiornamento del rmware nel televisore. Fare attenzione

a non disattivare l'alimentazione o rimuovere l'unità USB mentre l'aggiornamento è in corso.

Al termine dell'aggiornamento del rmware, il televisore si spegnerà e riaccenderà automaticamente. V

ericare la versione del

rmware al termine dell'aggiornamento. Al termine dell'aggiornamento del software, le impostazioni video e audio modicate

torneranno alle impostazioni predenite di fabbrica.

Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento.

Aggiorna il software mediante il segnale trasmesso.

Aggiornamento mod Standby

Per continuare l’aggiornamento software anche quando l’alimentazione principale è attiva, selezionare acceso premendo il tasto ▲

o ▼ . 45 minuti dopo l’ingresso in modalità Standby, viene effettuato un aggiornamento manuale. Poiché l’alimentazione dell’unità

si attiva internamente, lo schermo LCD potrà attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, no al

termine dell’aggiornamento software.

Software alternativo

Per visualizzare le informazioni relative alla versione del software.

Guida alla connessione HD Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori HD.

Consultare queste informazioni durante la connessione di dispositivi esterni al televisore.

Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software.

E' possibile visualizzare le informazioni relative a call centre, prodotto e metodo di scaricamento del software.

❑ Pannello posteriore del televisoreUnità USBAutodiagnosi   ►Aggiornamento softwareGuida alla connessione HDContattare SamsungSupporto BN68-01980A.indb 22 2009-03-02 �� 5:51:39Italiano - 23

RACCOMANDAZIONI PER L'USO Funzione Teletext

La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio

Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso

contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.

E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando.

Premere questo tasto per

selezionare la modalità Teletext

(LIST/FLOF). Premendo questo

tasto nella modalità LIST, si attiva

la modalità di memorizzazione

dell’elenco. In questa modalità è

possibile memorizzare la pagina

Teletext all’interno di un elenco

utilizzando il tasto

Utilizzato per memorizzare le pagine

del servizio Teletext.

Premere questo tasto per

raddoppiare le dimensioni dei

caratteri nella metà superiore dello

schermo. Premere di nuovo il tasto

per ingrandire i caratteri nella metà

inferiore dello schermo. Per tornare

alla modalità di visualizzazione

normale, premere di nuovo il tasto.

Consente di visualizzare il testo

nascosto (risposte a quiz, ad

esempio). Per tornare alla modalità

di visualizzazione normale, premere

Se una emittente usa il sistema

FASTEXT, i vari argomenti trattati

in una pagina Teletext vengono

codicati in base ai colori e possono

essere selezionati premendo i

relativi tasti colorati. Premere il

tasto il cui colore corrisponde a

quello dell’argomento desiderato. La

pagina viene visualizzata con altre

informazioni colorate che possono

essere selezionate allo stesso

modo. Per visualizzare la pagina

successiva o precedente, premere il

tasto colorato corrispondente.

Premere questo tasto per attivare

la modalità Teletext dopo avere

selezionato un canale che fornisce

questo tipo di servizio. Premere di

nuovo il tasto per sovrapporre le

informazioni del servizio Teletext alla

trasmissione corrente.

Esce dal servizio Teletext.

Visualizza la pagina secondaria

Consente di visualizzare la pagina

Teletext successiva.

Consente di visualizzare la pagina

Teletext precedente.

Consente di mantenere visualizzata

una pagina, se la pagina è collegata

a più pagine secondarie che

scorrono automaticamente. Premerlo

nuovamente per riprendere la

Premere questo tasto in qualsiasi

momento per visualizzare la pagina

Utilizzato per visualizzare le stazioni

emittenti durante la ricerca di una

Le pagine teletext sono organizzate in base a sei categorie:

A Numero della pagina selezionata.

B Identità della stazione emittente.

C Numero della pagina corrente o stato della ricerca.

F Informazioni sullo stato.

Informazioni FASTEXT.

BN68-01980A.indb 23 2009-03-02 �� 5:51:40Italiano - 24

Le informazioni del servizio Teletext sono spesso suddivise su più pagine visualizzate in sequenza alle quali è possibile

accedere come segue:

Digitando il numero di pagina

Selezionando un titolo in un elenco

Selezionando un’intestazione colorata (sistema FASTEXT)

Il servizio Teletext supportato dal televisore è la versione 2.5 che consente di visualizzare ulteriori elementi graci o di testo.

In base alla trasmissione, possono comparire bande laterali vuote durante la visualizzazione del servizio

In questo caso, non verranno trasmessi ulteriori elementi graci o di testo.

I televisori meno recenti che non supportano la versione 2.5 non sono in grado di visualizzare alcun elemento graco o di

testo aggiuntivo, a prescindere dal tipo di trasmissione Teletext.

Premere il tasto TV per uscire dal servizio Teletext.

Teletext 16:9, immagine in formato 16:9.

Come regolare il piedistallo (solo modello da 19 pollici)

1. Reclinare il televisore appoggiando lo schermo su un panno morbido o un cuscino collocato su un tavolo, come indicato nella

Allineare il fondo del televisore al bordo del tavolo.

Premere al centro del pannello posteriore del televisore. Regolare il piedistallo come indicato nella Figura

pulsante sul retro del piedistallo.

3. Sistemare il televisore sul tavolo in posizione sicura.

Come regolare l'angolazione del televisore (solo modello da 19 pollici)

Durante la regolazione del piedistallo, premere il pulsante sul retro del piedistallo.

mostra come regolare l'angolazione (-2°~14°) di uno schermo LCD collocato sul piedistallo.

Una inclinazione eccessiva può causare la caduta del TV LCD provocando danni al prodotto.

mostra come regolare l'angolazione (14°~80°) di uno schermo LCD convertendone l'installazione da piedistallo a

mostra come regolare l'angolazione (0°~10°) di un TV LCD installato a parete.

Quando si modica l'angolazione da 1 a 2 o da 3 a 2, si avverte un “clic”.

Regolazione dell'angolazione di

un televisore installato su piedistallo.

Regolazione dell'angolazione

convertendo l'installazione da

piedistallo a montaggio

Regolazione dell'angolazione

di un TV LCD montato a parete

BN68-01980A.indb 24 2009-03-02 �� 5:51:40Italiano - 25

Installazione di dispositivi di montaggio conformi VESA (solo modello da 19 pollici)

1. Reclinare il televisore appoggiando lo schermo su un panno morbido o un cuscino collocato su un tavolo.

2. Regolare il piedistallo, premere il pulsante sul retro del piedistallo.

Allineare il pad di montaggio (non fornito) ai fori presenti sul fondo del piedistallo e avvitarlo con le quattro viti fornite insieme

alla base a braccio, a montaggio a parete o ad altri tipi di base (non fornite).

Uso della copertura decorativa (solo modello da 19 pollici)

1. Durante l'installazione a parete del televisore senza l'uso del piedistallo, inserire le coperture decorative nei fori come mostrato

2. Dopo l'inserimento delle coperture decorative, avvitarle utilizzando le 4 viti come mostrato nell'immagine

(Venduto separatamente)

BN68-01980A.indb 25 2009-03-02 �� 5:51:40Italiano - 26

Installazione del piedistallo

1. Assemblare il TV LCD al piedistallo.

Il televisore deve essere sorretto da due o più persone.

Prima di assemblare le due parti, controllare se il lato del piedistallo (anteriore/

posteriore) è quello corretto.

Per installare il televisore sul piedistallo a un'altezza corretta, non applicare una forza

eccessiva verso il basso sui lati superiori del televisore.

Avvitare due viti nella posizione

, quindi avvitare altre due viti nella posizione

Raddrizzare il prodotto e serrare le viti. Avvitando le viti con lo schermo LCD

appoggiato sul piano, una volta sollevato il prodotto potrebbe risultare inclinato su un

Il piedistallo è preinstallato su modelli con schermi da 37 pollici o superiori.

N N N N N Installazione del Kit di montaggio a parete

Gli articoli del kit di montaggio a parete (venduti separatamente) consentono di montare il

televisore alla parete.

Per informazioni dettagliate sull’installazione del kit di montaggio a parete, consultare le

istruzioni fornite insieme agli articoli del kit. Contattare un tecnico per richiedere assistenza

quando si monta la staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o

infortuni causati da una installazione autonoma del televisore da parte dell’utente.

Non installare il Supporto a parete mentre il televisore è acceso. In caso contrario,

potrebbero vericarsi incidenti con lesioni personali causate da scosse elettriche.

Rimuovere il piedistallo, coprire il foro sul fondo con un tappo e serrare con due viti.

N Uso del blocco antifurto Kensington

Il blocco Kensington è un dispositivo usato per ssare sicamente il sistema quando viene

utilizzato in un luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono

variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale

fornito insieme al blocco Kensington. Il dispositivo di blocco è in vendita separatamente. La

posizione del blocco Kensington può variare a seconda del modello.

Inserire il dispositivo nell’alloggiamento del blocco Kensington sul TV LCD (

ruotarlo nella direzione di chiusura (

2. Collegare il cavo del blocco Kensington (

3. Fissare il blocco Kensington a un tavolo o un altro oggetto pesante.

BN68-01980A.indb 26 2009-03-02 �� 5:51:41Italiano - 27

Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta.

Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso

destabilizzandolo; se ciò dovesse vericarsi, il televisore potrebbe cadere provocando lesioni personali gravi

e perno mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una

maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue.

Per evitare una eventuale caduta del televisore:

Avvitare saldamente i ganci alla parete. Vericare che le viti di ssaggio siano ben

A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un sher.

Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è

necessario acquistare tali materiali separatamente.

Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci e

quindi avvitarle nuovamente al televisore.

Le viti potrebbero non essere fornite insieme al prodotto. In questo caso,

acquistare le viti separatamente in base alle speciche qui riportate.

Speciche delle viti

Per un TV LCD da 17 ~ 29 pollici: 15 viti M4 / Per un TV LCD da 32 ~ 40 pollici: 15

Collegare i ganci ssati al televisore a quelli ssati alla parete utilizzando un cavo

resistente, quindi legarlo strettamente.

Installare il televisore il più possibile vicino alla parete in modo che non possa

cadere all’indietro.

Collegare il cavo in modo che i ganci ssati alla parete si trovino allineati o

leggermente più in basso di quelli ssati al televisore.

Slegare il cavo prima di spostare il televisore.

Accertarsi che tutte le connessioni siano adeguatamente ssate. Controllare periodicamente le connessioni per vericarne

l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni ef

fettuate, contattare un installatore

BN68-01980A.indb 27 2009-03-02 �� 5:51:42Italiano - 28

Risoluzione dei problemi: Prima di contattare l’assistenza

Nessun audio o immagine Controllare che il cavo di alimentazione sia collegato alla presa di corrente.

Vericare di aver premuto il tasto sul dispositivo.

Controllare le impostazioni relative al contrasto e alla luminosità dell’immagine.

Controllare il volume.

Immagine normale ma audio assente Controllare il volume.

Controllare se il tasto MUTE M

del telecomando è stato premuto.

Vericare le impostazioni dell’opzione Seleziona altoparlante.

Lo schermo è nero e l’indicatore di

alimentazione lampeggia in modo continuo

Sul computer controllare l’alimentazione e il cavo di segnale.

Il televisore sta utilizzando il proprio sistema di gestione alimentazione.

Muovere il mouse o premere un tasto qualsiasi sulla tastiera del computer.

Nessuna immagine oppure immagine in

Regolare le impostazioni del colore.

Controllare se la selezione del sistema di trasmissione è corretta.

Interferenze audio e immagine Provare a identicare l’apparecchiatura elettrica che causa le interferenze e spostarla più lontano.

Collegare il televisore a un’altra presa di alimentazione.

Immagini offuscate o poco nitide, audio

Controllare la direzione, la posizione e i collegamenti dell’antenna.

Questo problema si verica spesso quando si utilizza un’antenna interna.

Telecomando non funzionante Sostituire le batterie del telecomando.

Pulire il bordo superiore del telecomando (nestra di trasmissione).

Controllare i terminali delle batterie.

Viene visualizzato il messaggio “Controlla

Controllare che il cavo del segnale sia saldamente collegato al PC o alle sorgenti video.

Controllare che le sorgenti video o il PC siano accesi.

In modalità PC, viene visualizzato il

messaggio “Modo non supportato”.

Controllare la risoluzione massima e la frequenza dell’adattatore video.

Confrontare questi valori con i dati delle modalità di visualizzazione.

L’immagine danneggiata viene visualizzata

nell’angolo dello schermo.

Se Adatta a schermo è selezionata in alcuni dispositivi esterni, l’immagine danneggiata può essere

visibile nell’angolo dello schermo. Questa anomalia è causata dalle periferiche esterne, non dal

Viene visualizzato il messaggio ‘Ripristina

tutte le impostazione ai valori predeniti’.

Ciò si verica quando si tiene premuto il tasto EXIT per qualche istante. Le impostazioni del prodotto

vengono reimpostate ai valori di fabbrica.

Guardando da vicino il bordo della cornice

dello schermo del televisore è possibile

notare delle piccole particelle.

Ciò non costituisce un difetto ma fa parte del design del prodotto.

Lo schermo LCD TFT usa un pannello composto da sotto pixel (3 133 440) che richiedono una speciale tecnologia di produzione. Tuttavia,

alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto sulle prestazioni del pr

(Diagonale) 19 poll. 22 poll.

Caratteristiche ambientali

Temperatura di esercizio

Umidità di esercizio

Temperatura di stoccaggio

Umidità di stoccaggio

Da 10°C a 40°C (50°F a 104°F)

Dal 10% all'80%, senza condensa

Da -20°C a 45°C (-4°F a 113°F)

Dal 5% al 95%, senza condensa

Piedistallo ruotabile

Sinistra / Destra 0˚

Design e speciche sono soggetti a modiche senza preavviso.

Questo prodotto è un’apparecchiatura digitale di Classe B.

Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

Corretto smaltimento del prodotto (riuti elettrici ed elettronici)

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali

caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti domestici al termine del ciclo di vita. Per evitare eventuali danni

all’ambiente o alla salute causati dall’inopportuno smaltimento dei riuti, si invita l’utente a separare il prodotto e i suddetti accessori da altri

tipi di riuti e di riciclarli in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a

contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufcio locale preposto per tutte le informazioni relative alla raccolta

differenziata e al riciclaggio per questo tipo di materiali. Gli utenti aziendali sono invitati a contattare il proprio fornitore e vericare i termini

e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti

Corretto smaltimento delle batterie del prodotto

(Applicabile nei paesi dell’Unione Europea e in altri paesi europei con sistemi di conferimento differenziato delle batterie.)

Il marchio riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere

smaltite con altri riuti domestici al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene

mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva UE 2006/66. Se le batterie non vengono smaltite

correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il

riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e riciclarle utilizzando il sistema di conferimento gratuito previsto nella propria
