MANUALE UTENTE UE32C8780 SAMSUNG

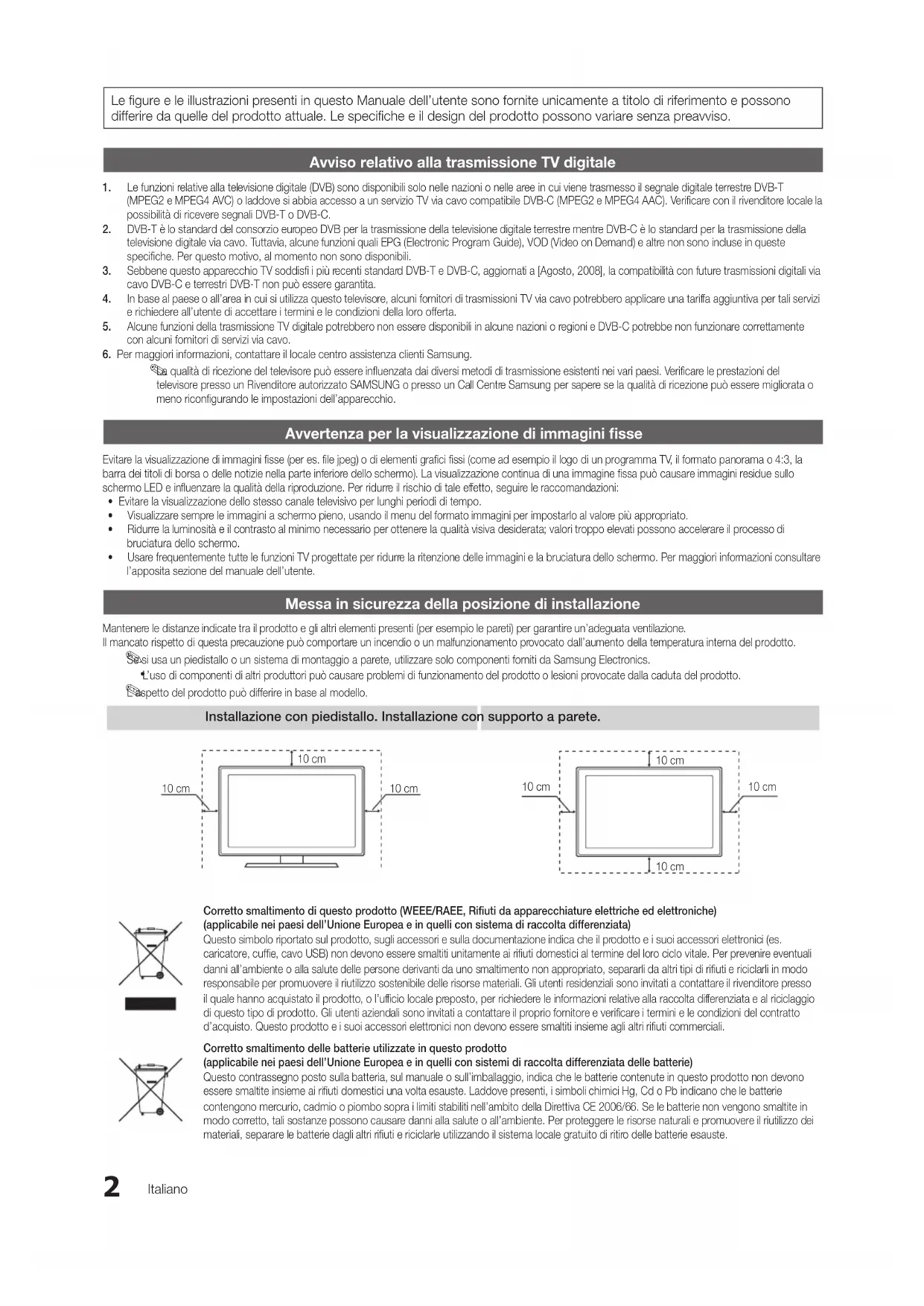

Le figure e le illustrazioni presenti in questo Manuale dell’utente sono fornite unicamente a titolo di riferimento e possono

differire da quelle del prodotto attuale. Le specifiche e il design del prodotto possono variare senza preavviso.

Avviso relativo alla trasmissione TV digitale

1. Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il segnale digitale terrestre DVB-T

(MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la

possibilitàdi ricevere segnali DVB-T o DVB-C.

2. DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo standard per la trasmissione della

televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program Guide), VOD (Video on Demand) e altre non sono incluse in queste

specifiche. Per questo motivo, al momento non sono disponibili.

3. Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la compatibilità con future trasmissioni digitali via

cavo DVB-C e terrestri DVB-T non può essere garantita.

4. In base al paese o all’area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero applicare una tariffa aggiuntiva per tali servizi

e richiedere all’utente di accettare i termini e le condizioni della loro offerta.

5. Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C potrebbe non funzionare correttamente

con alcuni fornitori di servizi via cavo.

6. Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung.

La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi. Verificare le prestazioni del

televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung per sapere se la qualità di ricezione può essere migliorata o

meno riconfigurando le impostazioni dell’apparecchio.

Avvertenza per la visualizzazione di immagini fisse

Evitare la visualizzazione di immagini fisse (per es. file jpeg) o di elementi grafici fissi (come ad esempio il logo di un programma TV, il formato panorama o 4:3, la

barra dei titoli di borsa o delle notizie nella parte inferiore dello schermo). La visualizzazione continua di una immagine fissa può causare immagini residue sullo

schermo LED e influenzare la qualità della riproduzione. Per ridurre il rischio di tale effetto, seguire le raccomandazioni:

• Evitare la visualizzazione dello stesso canale televisivo per lunghi periodi di tempo.

• Visualizzare sempre le immagini a schermo pieno, usando il menu del formato immagini per impostarlo al valore più appropriato.

• Ridurre la luminosità e il contrasto al minimo necessario per ottenere la qualità visiva desiderata; valori troppo elevati possono accelerare il processo di

bruciatura dello schermo.

• Usare frequentemente tutte le funzioni TV progettate per ridurre la ritenzione delle immagini e la bruciatura dello schermo. Per maggiori informazioni consultare

l’apposita sezione del manuale dell’utente.

Messa in sicurezza della posizione di installazione

Mantenere le distanze indicate tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio o un malfunzionamento provocato dall’aumento della temperatura interna del prodotto.

Se si usa un piedistallo o un sistema di montaggio a parete, utilizzare solo componenti forniti da Samsung Electronics.

L’uso di componenti di altri produttori può causare problemi di funzionamento del prodotto o lesioni provocate dalla caduta del prodotto.

L’aspetto del prodotto può differire in base al modello.

Installazione con piedistallo. Installazione con supporto a parete.

Corretto smaltimento di questo prodotto (WEEE/RAEE, Rifiuti da apparecchiature elettriche ed elettroniche)

(applicabile nei paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata)

Questo simbolo riportato sul prodotto, sugli accessori e sulla documentazione indica che il prodotto e i suoi accessori elettronici (es.

caricatore, cuffie, cavo USB) non devono essere smaltiti unitamente ai rifiuti domestici al termine del loro ciclo vitale. Per prevenire eventuali

danni all’ambiente o alla salute delle persone derivanti da uno smaltimento non appropriato, separarli da altri tipi di rifiuti e riciclarli in modo

responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Gli utenti residenziali sono invitati a contattare il rivenditore presso

il quale hanno acquistato il prodotto, o l’ufficio locale preposto, per richiedere le informazioni relative alla raccolta differenziata e al riciclaggio

di questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto

d’acquisto. Questo prodotto e i suoi accessori elettronici non devono essere smaltiti insieme agli altri rifiuti commerciali.

Corretto smaltimento delle batterie utilizzate in questo prodotto

(applicabile nei paesi dell’Unione Europea e in quelli con sistemi di raccolta differenziata delle batterie)

Questo contrassegno posto sulla batteria, sul manuale o sull’imballaggio, indica che le batterie contenute in questo prodotto non devono

essere smaltite insieme ai rifiuti domestici una volta esauste. Laddove presenti, i simboli chimici Hg, Cd o Pb indicano che le batterie

contengono mercurio, cadmio o piombo sopra i limiti stabiliti nell’ambito della Direttiva CE 2006/66. Se le batterie non vengono smaltite in

modo corretto, tali sostanze possono causare danni alla salute o all’ambiente. Per proteggere le risorse naturali e promuovere il riutilizzo dei

materiali, separare le batterie dagli altri rifiuti e riciclarle utilizzando il sistema locale gratuito di ritiro delle batterie esauste.

ITALIANO Italiano Contenuti

5 Vista del Pannello di controllo

6 Vista del telecomando

7 Collegamento all’antenna

7 Plug & Play (Impostazione iniziale)

8 Collegare un dispositivo AV

10 Collegamento a un dispositivo audio

11 Cambiare la sorgente di ingresso

12 Pianificare la visione

25 Menu Impostazione

29 Collegamento a un PC

30 Connessione di rete

55 Funzione Teletext dei canali analogici

56 Assemblaggio dei cavi

57 Installazione del supporto a parete

59 Blocco antifurto Kensington

59 Fissaggio del televisore alla parete

60 Risoluzione dei problemi

65 Index Questo apparecchio è fabbricato in conformità al D.M.28.08.95 n.548 ed in particolare a quanto specificato nell Art.2, comma 1. Questo apparecchio è fabbricato nella U.E. in conformità al D.M.28.08.95 n.548 Art.2, comma 1 ed al D.M.26.03.92 Art.1 Controllate il simbolo!

t Questa funzione è utilizzabile premendo il tasto TOOLS sul telecomando.Nota Tasto One-TouchTOOLS 4_BN68-02849A-00Ita.indd 3 2010-04-01 오후 8:04:104 Italiano Per iniziare

✎ Controllare che nella confezione del TV LED siano contenuti i seguenti componenti. Se eventuali componenti risultassero mancanti, contattare il rivenditore. ✎ La forma e il colore dei componenti possono variare in base al modello. ✎ Eventuali cavi non forniti in dotazione possono essere acquistati separatamente [ ATTENZIONE: INSERIRE SALDAMENTE PER EVITARE UNO SCOLLEG AMENTO ACCIDENTALE DALL’APPARECCHIO y Telecomando e batterie (2 tipo AAA) y Scheda di garanzia / Guida alla sicurezza (non disponibili in tutti i paesi) y Panno per la pulizia y Istruzioni per l’utente y Staffa preforata e vite (X1) y Anello di ritenuta (4EA) y Fermacavo piedistallo

y Fermacavi y Fascetta fermacavo (3EA) y Adattatore LAN y Adattatore antenna (Antenna / Cavo) y Adattatore antenna (Satellite) y Adattatore ottico y Adattatore PC

y Adattatore component y Adattatore AV y Adattatore SCART (2EA) Vedere la guida separata per l’installazione del piedistallo. s

✎ Per la migliore connessione via cavo a questo prodotto, utilizzare cavi del diametro massimo indicato di seguito: y Diametro massimo - 0,55 pollici (14 mm)(M4 X L8) 4_BN68-02849A-00Ita.indd 4 2010-04-01 오후 8:04:125

Vista del Pannello di controllo

La forma e il colore del prodotto possono variare in base al modello.

Sensore del telecomando Puntare il telecomando in direzione di questo punto sul televisore.

Indicatore di alimentazione Lampeggia e si spegne quando l’alimentazione è attiva, si accende in modalità

SOURCE E Alterna tutte le sorgenti d’ingresso disponibili. Nel menu OSD, utilizzare questo tasto

come si usa il tasto ENTER E

MENU Visualizza attraverso un menu OSD (on screen display) le funzioni del televisore.

Y Regola il volume. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

◄ e ► del telecomando.

Cambia i canali. Nel menu OSD, utilizzare i tasti

così come si usano i tasti

Spegne e accende il televisore.

Non lasciare il televisore in modalità standby per un lungo periodo di tempo (quando si parte per le vacanze, ad esempio).

Anche quando il tasto di accensione è disattivo, l’apparecchio consuma una piccola quantità di energia elettrica. Si consiglia

quindi di scollegare il cavo di alimentazione.

Sensore del telecomando

Indicatore di alimentazione

4_BN68-02849A-00Ita.indd 5 2010-04-01 오후 8:04:136

Per iniziare Italiano Vista del telecomando Inserimento delle batterie (tipo: AAA) ✎

x Usare il telecomando entro un raggio di 7 metri dal televisore. x Una illuminazione intensa può influenzare le prestazioni del telecomando. Evitare l’uso del telecomando nelle immediate vicinanze di lampade fluorescenti o insegne al neon. x La forma e il colore possono variare in base al modello.POWERSOURCEON/OFFINTERNET @TV CONTENTMEDIA.PP.SIZEADSUBT.

3D TTX/MIXPRE-CHGUIDECH LIST MUTE TOOLSRETURN EXIT INFO MENU A B C DSpegne e accende il televisore.Visualizza e seleziona le sorgenti video disponibili (p. 11).Accende/Spegne la luce del telecomando. Questa funzione attiva l’illuminazione momentanea dei tasti quando questi vengono premuti.(L’uso del telecomando con questa funzione impostata su Off riduce l’uso della batteria.)Ritorna al canale precedente.Esclude temporaneamente l’audio.Cambia i canali.Visualizza l’elenco canali sullo schermo (p. 14).Visualizza la EPG (Electronic Programme Guide) (p.12).Visualizza le informazioni sullo schermo TV.Esce dal menu.Accesso diretto ai canali.Regola il volume.Seleziona alternativamente le modalità Teletext ON, Doppia, Mix o OFF. Apre il menu OSD. Scelta rapida delle funzioni usate più di frequente.Visualizza Vista contenuti, che include le opzioni Guida, 3D, Internet@TV, Media Play, e AllShare.Ritorna al menu precedente.Seleziona le voci del menu OSD e cambia i valori visualizzati sul menu.Usare questi tasti per i menu Gestione canali, Internet@TV, Media Play, ecc.Usare questi tasti in modalità Media Play e Anynet+ (HDMI-CEC) (p. 37, 46). (Il tasto � controlla inoltre la funzione di registrazione dei registratori Samsung che supportano Anynet+ (HDMI-CEC), TimeShift e PVR.)MEDIA.P: Visualizza Media Play (p. 37).INTERNET@TV: Link a vari servizi internet (p. 50).3D: Imposta il video con segnale 3D (p. 21).AD: Attiva/Disattiva la descrizione audio (p. 24). Non disponibile in alcune nazioni.P.SIZE: Seleziona la dimensione dell’immagine (p. 19).SUBT.: Visualizza i sottotitoli digitali (p. 26). 4_BN68-02849A-00Ita.indd 6 2010-04-01 오후 8:04:137 01 Per iniziareItalianoCollegamento all’antennaQuando il televisore viene acceso per la prima volta, le impostazioni di base vengono visualizzate automaticamente. ✎ Preimpostato: Collegare l’alimentazione e l’antenna. Plug & Play (Impostazione iniziale) Alla prima accensione del televisore, vengono visualizzate alcune schermate che aiutano l’utente a configurare le impostazioni di base. Premere il tasto POWER P

. Plug & Play è disponibile solo quando sul televisore è impostata la sorgente Ingressi.

✎ Per tornare al passaggio precedente, premere il tasto Rosso. 1 Selezione della lingua

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la lingua OSD (On Screen Display) desiderata.

2 Selezionare Demo Negozio o Uso dom.

Premere il tasto ◄ o ►, quindi premere ENTER E

• Selezionare la modalità Uso dom.. La modalità Demo Negozio è dedicata a un uso commerciale.

• Ripristinare le impostazioni dell’unità da Demo Negozio a Uso dom. (standard): Premere il tasto Volume del televisore. Quando il menu Volume viene visualizzato a schermo, tenere premuto il tasto MENU per 5 secondi. 3 Selezionare la nazione

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare la nazione appropriata. ✎

Dopo aver selezionato il paese nel menu Nazione, alcuni modelli potrebbero richiedere un’opzione aggiuntiva per l’impostazione del pin. ✎ All’inserimento del codice PIN, 0-0-0-0 non è disponibile. 4 Selezionare una antenna

Premere il tasto ▲ o ▼, quindi premere ENTER E

. Selezionare Antenna, Cavo o Satellite. 5 Selezionare un canale

Premere il tasto ▲ o ▼, quindi premere ENTER E

Selezionare la sorgente del canale da memorizzare. Quando si imposta la sorgente antenna su Cavo, viene visualizzata

una procedura che consente di impostare un valore per la ricerca dei canali digitali (frequenza del canale). Per ulteriori

informazioni, vedere Canale → Memoriz. automatica (p. 14).

Nel caso Antenna o Cavo siano selezionati per primi: Dopo la memorizzazione di tutti i canali Antenna o Cavo , viene visualizzata la procedura per la memorizzazione dei canali Satellite. ✎

Nel caso Satellite sia selezionato per primo: Dopo la memorizzazione di tutti i canali Satellite , viene visualizzata la procedura per la memorizzazione dei canali Antenna or Cavo. ✎ Premere ENTER E in qualsiasi momento per interrompere il processo di memorizzazione. 6

Impostare la Modalità orologio Impostare la Modalità orologio automaticamente o manualmente.

Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER E

Premere ▲ o ▼ per selezionare il fuso orario, quindi premere ENTER E . (in base alla nazione) 8 Visualizzare la Guida alla connessione HD. Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore qualitàdi visione HD.

9 Buona visione.Premere il tasto ENTER E

. Per reimpostare questa funzione... Selezionare Impostazione - Plug & Play (Impostazione iniziale) Digitare il PIN a quattro cifre. Il PIN preimpostato è “0-0-0-0”. Per cambiare il codice PIN, utilizzare la funzione Cambia PIN.ANT OUT ANT 2 IN

Collegare un dispositivo AV Uso di un cavo HDMI o HDMI/DVI: Connessione HD (fino a 1080p) Dispositivi disponibili: Lettore DVD, Blu-ray, ricevitore via cavo HD, ricevitore satellitare HD STB (Set-Top-Box), ricevitore via cavo, ricevitore satellitare (STB)v ✎ HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN x

Quando per la connessione si usa un cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI). Per la connessione via cavo DVI/HDMI, utilizzare un cavo o una scheda DVI-HDMI per la connessione video e la porta PC/DVI AUDIO IN per l’audio. x Collegando un dispositivo esterno quale un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare STB in grado di supportare versioni HDMI precedenti alla 1,4, il televisore potrebbe non funzionare regolarmente (per es. nessuna immagine visualizzata / nessun audio / fastidiosi disturbi / colori anomali). x Se dopo aver collegato un cavo HDMI non si avverte alcun audio, verificare la versione HDMI del dispositivo esterno. Se si sospetta che la versione del dispositivo sia precedente alla 1,4, contattare il fornitore del dispositivo per confermare la versione HDMI e richiedere eventualmente un aggiornamento. x I televisori Samsung supportano HDMI 1.4 (con funzione 3D e canale di ritorno audio). Tuttavia, la funzione ARC (Audio Return Channel) è supportata solo su HDMI IN 2(ARC). – Se Visualizzazione auto 3D è impostata su On, alcune funzioni quali Internet@TV non sono selezionabili.

Per renderle nuovamente disponibili, impostare Visualizzazione auto 3D o Modalità 3D su Off.

La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. – La modalità ARC Single è attiva solo quando il televisore è collegato al dispositivo mediante un cavo HDMI Standard, un cavo HDMI High Speed, un cavo HDMI Standard + Ethernet, o un cavo HDMI High Speed + Ethernet. – Quando la sorgente di ingresso è il televisore, la funzione ARC consente di ascoltare l’audio dal ricevitore. Il segnale audio viene inviato al ricevitore dal televisore attraverso un cavo HDMI, senza la necessità di utilizzare un cavo ottico separato. x

Si consiglia l’acquisto di un cavo certificato HDMI. In caso contrario, lo schermo potrebbe non visualizzare alcuna immagine oppure potrebbe verificarsi un errore di connessione.HDMI OUTDVI OUT R-AUDIO-L AUDIO OUT W R Lettore DVD / Blu-rayLettore DVD / Blu-rayRosso Bianco 4_BN68-02849A-00Ita.indd 8 2010-04-01 오후 8:04:149

Usare un cavo Component (fino a 1080p) o Audio/Video (solo 480i) e un cavo Scart

Dispositivi disponibili: lettore DVD, Blu-ray, ricevitore via cavo, ricevitore satellitare STB, Videoregistratore

In modalità Est.1, Est.2, l’uscita DTV supporta solo video e audio SD MPEG.

Per ottenere la migliore qualità delle immagini, si consiglia l’uso della connessione Component rispetto alla

RossoRosso BiancoBianco GialloRosso Blu Verde

4_BN68-02849A-00Ita.indd 9 2010-04-01 오후 8:04:1510 Italiano Collegamenti

Collegamento a un dispositivo audio Uso di un collegamento ottico (digitale), audio (analogico) o cuffieDispositivi disponibili: sistema audio digitale, amplificatore, DVD home theatre ✎ DIGITAL AUDIO OUT (OPTICAL) x

Quando un sistema audio digitale è collegato alla porta DIGITAL AUDIO OUT (OPTICAL), ridurre il volume sia del televisore sia del sistema. x L’audio 5,1 CH (canali) è disponibile quando il televisore è collegato a un dispositivo esterno che supporta lo standard 5,1 CH. x Quando il ricevitore (home theatre) è impostato su On, è possibile udire l’audio proveniente dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV, invia l’audio a 5,1 canali al ricevitore Home Theater. Se la sorgente è un componente digitale, come per es. un lettore DVD / Blu-ray / ricevitore via cavo / ricevitore satellitare (STB) ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore Home Theater. Per un audio a 5,1 canali, collegare il jack dell’uscita audio digitale del DVD / lettore Blu-ray / ricevitore via cavo / ricevitore satellitare STB direttamente a un amplificatore o un home theatre. ✎ Cuffie H : E’ possibile collegare le cuffie all’uscita cuffie del televisore. Quando le cuffie sono collegate, l’audio proveniente dagli altoparlanti incorporati viene disabilitato. x Collegando le cuffie al televisore l’uso della funzione audio non è disponibile. x Il volume delle cuffie e quello del televisore sono regolabili indipendentemente. ✎ AUDIO OUT: Collega i jack di ingresso audio dell’amplificatore/DVD Home theatre. x Per la connessione usare il connettore appropriato. x

Quando l’amplificatore è collegato ai jack AUDIO OUT: Diminuire il volume del televisore e regolarlo con la

manopola di regolazione dell’amplificatore.OPTICAL W R W R AUDIO IN R-AUDIO-L

sistema audio digitale

amplificatore, DVD Home Theater

4_BN68-02849A-00Ita.indd 10 2010-04-01 오후 8:04:1511 Italiano 02 Collegamenti

Cambiare la sorgente di ingresso

Elenco sorgenti Questa funzione viene usata per selezionare il televisore o un’altra sorgente di ingresso esterna come un lettore DVD / Blu-Ray / ricevitore via cavo / ricevitore satellitare STB collegato al televisore. ■ TV / Est.1 / Est.2 / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB ✎ In Elenco sorgenti, gli ingressi collegati vengono evidenziati. ✎ Est.1, Est.2 e PC sono sempre attivi. Modifica Nome ■ Videoregistratore / DVD / STB cavo / STB satellite / STB PVR / Ricevitore AV / Giochi / Videocamera / PC / DVI PC / Dispositivi DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Assegnare un nome al dispositivo collegato alle porte di ingresso per semplificare la selezione della sorgente di ingresso. ✎ Quando un PC con una risoluzione di 1920 x 1080 a 60Hz viene collegato alla porta HDMI IN 1(DVI), impostare la porta in modalità DVI PC nel campo Modifica Nome. ✎ Quando si collega un cavo HDMI/DVI alla porta HDMI IN 1(DVI), è necessario impostare la porta in modalità DVI PC o Dispositivi DVI nel campo Modifica Nome.Slot per CONNESSIONI COMMON INTERFACEPer visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”. y Se non si inserisce una “SCHEDA CI o CI+”, alcuni canali visualizzeranno il messaggio “Segnale criptato”. y Le informazioni di pairing che contengono un numero telefonico, l’ID della “SCHEDA CI o CI+”, l’ID host e altri dati verranno visualizzati entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il fornitore del servizio. y Quando la configurazione delle informazioni relative al canale è stata completata, viene visualizzato il messaggio “Aggiornamento completato”, a indicare che l’elenco dei canali è stato aggiornato. ✎

x È necessario richiedere una “SCHEDA CI o CI+” al fornitore del servizio locale. x Estrarre con delicatezza la “SCHEDA CI o CI+” tirandola con le dita e prestando attenzione a non farla cadere poiché potrebbe subire danni. x Inserire la “SCHEDA CI o CI+” nella direzione indicata sulla scheda stessa. x La posizione dell’alloggiamento COMMON INTERFACE può variare in base al modello. x La “SCHEDA CI o CI+” non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona. x In caso di problemi, contattare il fornitore del servizio. x Inserire la “SCHEDA CI o CI+” in grado di supportare le impostazioni antenna correnti. Lo schermo non visualizzerà le immagini oppure queste saranno distorte. x Durante la visione di programmi TV satellitari, rimuovere la “SCHEDA CI o CI+” per la ricezione terrestre e via cavo. Lo schermo non visualizzerà le immagini oppure queste saranno distorte. SOURCE

Come scorrere i menu

Prima di utilizzare il televisore, seguire questi passaggi per

imparare a scorrere i menu, selezionando e regolando le

/ Tasto di direzione: Sposta il cursore e

seleziona una voce. Conferma l’impostazione.

2 Tasto RETURN: Ritorna al menu precedente.

3 Tasto MENU: Visualizza il menu OSD principale.

4 Tasto EXIT: Esce dal menu OSD.

Uso dei menu OSD (On Screen Display)

La procedura d’accesso può essere diversa a seconda del

Sullo schermo vengono visualizzate

le opzioni del menu principale:

Immagine, Suono, Canale,

Impostazione, Ingressi,

Applicazione, Supporto.

Selezionare una icona con il tasto

Selezionare il menu secondario

desiderato con il tasto ▲ o ▼.

Regolare il valore di un elemento

con il tasto ◄ o ►. La regolazione

nel menu OSD può differire in base

al menu selezionato.

Uso del tasto INFO (Guida Now & Next)

Il display identifica il canale corrente e lo stato

di determinate impostazioni audio e video.

La guida Now & Next mostra le informazioni

relative alla programmazione giornaliera di

ogni canale in base all’orario di trasmissione.

y Scorrere ◄, ► per visualizzare

le informazioni di un determinato

programma durante la visione del canale

y Scorrere ▲, ▼ per visualizzare le informazioni relative

ad altri canali. Se si desidera spostarsi sul canale

selezionato, premere ENTER E

E Guarda Pianificare la visione

Le informazioni EPG (Electronic

Programme Guide) sono fornite

dall’emittente. Usando la programmazione

fornita dalle emittenti, è possibile

specificare i programmi da visualizzare

in anticipo in modo da passare

automaticamente al canale desiderato

all’orario impostato. Le varie voci dei

programmi potranno non essere visualizzate o non essere

aggiornate in base allo stato del canale.

Mod vis. +24 ore Mod.CH Informazioni

Guida Vis. canali - TV 1 2 3 4 5 6 Oggi 4_BN68-02849A-00Ita.indd 12 2010-04-01 오후 8:04:1713 Italiano 03 Funzioni base Uso di Vista programmazione 1 Rosso (Mod vis.) : Visualizza l’elenco dei programmi attualmente trasmessi o in programmazione. 2 Giallo (+24 ore): Visualizza l’elenco dei programmi da trasmettere dopo 24 ore. 3 Blu (Mod. CH): Selezionare il tipo di canali da visualizzare nella finestra Vis. canali. – La Mod. CH può differire in base alla sorgente antenna. 4 Informazioni: Visualizza i dettagli del programma selezionato. 5

k (Pagina): Passa alla pagina precedente o successiva.6 Tasto ENTER E – Selezionando il programma corrente, è possibile visualizzarlo. – Selezionando un evento in programmazione, è possibile prenotarne la visione. Per annullare la programmazione, premere nuovamente il tasto ENTER E quindi selezionare Annulla progr. Gestione canali Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali. Selezionare un canale nella schermata Canali, Miei canali, Satellite o Programmato.

■ Canali: Mostra l’elenco canali a seconda del tipo di canale. ■ * Miei canali: Mostra il gruppo del canale. ■ Satellite: Mostra l’elenco canali a seconda del segnale satellitare. ■Programmato: Mostra tutti i programmi attualmente prenotati. ✎ Uso dei tasti colorati in Gestione canali x Rosso (Antenna): Selezionare Antenna, Cavo o Satellite. x Verde (Zoom) : Aumenta o diminuisce il numero di un canale. x Giallo (Seleziona): Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati contemporaneamente. Il simbolo c

compare a sinistra dei canali selezionati. x Blu (Ordina) : Cambia l’elenco dei canali ordinati per nome o numero del canale. x

k (Pagina): Passa alla pagina precedente o successiva. x

T (Strumenti): Visualizza il menu dell’opzione Gestione canali. (Il menu Opzioni può variare a seconda della situazione.)Icone di stato del canaleIcone Operazioni A Canale analogico. c Canale selezionato. * Canale impostato come Preferito. ( Programma attualmente trasmesso. \ Canale bloccato. ) Programma prenotato. Tipo di guida (Samsung / Guide Plus+) (in base alla nazione)E’ possibile selezionare il tipo di guida desiderato. ■ Samsung: Utilizza la guida fornita da Samsung.

■ Guide Plus+: Utilizza la guida fornita da Rovi International Solutions. Per ulteriori informazioni visitare il sito “www.europe.guideplus.com.”c 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk 5 Class News 4 Coming Soon 27 Discovery Satellite Antenna Zoom Seleziona Ordina k Pagina

TV RadioDati/AltroGratuitoCriptatoTrovato

800 five Mod vis. Informazioni E Annulla2:10 Mar 1 Giu Guida

Vista programmazione 1 4 6 Oggi

4_BN68-02849A-00Ita.indd 13 2010-04-01 오후 8:04:1814 Italiano Funzioni base

¦ Uso dei Canali Preferiti

Miei canali (in Gestione canali)Mostra tutti i canali preferiti. ■ Modifica Miei canali t : E’ possibile impostare i canali selezionati nel gruppo Mio canale. ✎ Il simbolo “ * ” verrà evidenziato e il canale verrà impostato nel gruppo Mio canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Aggiungere o eliminare un canale nei gruppi Mio canale quali 1, 2, 3 e 4. x E’ possibile selezionare uno o più gruppi.3. Una volta modificate le impostazioni, in Miei canali sarà possibile visualizzare l’elenco dei canali di ogni gruppo. Elenco canali E’ possibile visualizzare tutti i canali ricercati.Menu Canale ¦ Ritorno ai canali

Antenna (Antenna / Cavo / Satellite) Prima che il televisore inizi la memorizzazione dei canali disponibili, è necessario specificare il tipo di sorgente di segnale collegata al televisore (per es. un sistema via Antenna, Cavo o Satellite). Nazione Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. ■ Canale digitale : Cambiare la nazione per i canali digitali. ■ Canale analogico: Cambiare la nazione per i canali analogici. Memoriz. automatica Ricerca i canali automaticamente e li memorizza sul televisore. ✎ I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione Blocco canali, comparirà la schermata di inserimento del PIN. ■ Sorgente antenna (Antenna / Cavo / Satellite) t : Selezionare la sorgente antenna da memorizzare.Quando Sorgente antenna è impostata su Antenna o Cavo: ■ Sorgente canale (Digitale e Analogico / Digitale / Analogico) : Selezionare la sorgente del canale da memorizzare. Quando si seleziona Cavo → Digitale e Analogico o Digitale : Inserire un valore per ricercare i canali via cavo.Mod ricerca (Completa / Rete / Rapida): Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del televisore. ✎ Impostando Rapida, è possibile configurare Rete, ID di rete, Frequenza, Modulazione e Symbol Rate manualmente premendo il tasto sul telecomando.Rete (Automatico / Manuale): Seleziona la modalità di impostazione ID di rete tra Automatico o Manuale.

ID di rete: Quando Rete è impostata su Manuale, è possibile impostare ID di rete usando i tasti numerici.Frequenza: Visualizza la frequenza del canale. (varia in base alla nazione)Modulazione: Visualizza i valori di modulazione disponibili.Symbol Rate: Visualizza i valori di symbol rate disponibili.CH LISTc 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 DiscoverySatellite Antenna Zoom Seleziona Ordina k Pagina

T StrumentiCanaliTutto TV RadioDati/AltroGratuitoCriptatoTrovatoModica Miei canaliBloccoRegist progrTimer visioneModica num canaleElimina d

Quando Sorgente antenna è impostata su Satellite:

■ Tipo canale (Tutto / TV / Radio): Seleziona il tipo di

canale da memorizzare.

■ Satellite: Seleziona il satellite da ricercare.

■ Mod Scansione (Tutti i canali / Solo canali gratuiti):

Seleziona la modalità di ricerca del satellite selezionato.

Memorizzazione manuale

Esegue la scansione automatica di un canale e lo memorizza

Se un canale è stato bloccato mediante la funzione

Blocco canali, comparirà la schermata di inserimento

Quando Sorgente antenna è impostata su Antenna o Cavo:

■ Canale digitale : Al termine della ricerca, i canali

vengono aggiornati nell’elenco dei canali.

Selezionando Antenna → Antenna: Canale,

Frequenza, Larg. di banda

Selezionando Antenna → Cavo: Frequenza,

Modulazione, Symbol Rate

■ Canale analogico (Programma, Sistema colore,

Sistema audio, Canale, Ricerca) : Se l’audio è

anomalo o assente, riselezionare lo standard audio

P (modalità Programma): Una volta completata la

sintonizzazione, alle emittenti della propria area viene

assegnato un numero compreso tra P0 e P99. In

questa modalità, è possibile selezionare un canale

digitandone il numero corrispondente.

C (modalità canale antenna) / S (modalità canale

cavo): Queste due modalità permettono di

selezionarne un canale digitandone il numero ad

esso assegnato per ogni stazione via etere o canale

Quando Sorgente antenna è impostata su Satellite:

■ Satellite: Seleziona il satellite utilizzando i tasti su/giù.

■ Transponder: Seleziona il transponder utilizzando i tasti

■ Mod Scansione (Tutti i canali / Solo canali gratuiti):

Seleziona i canali gratuiti oppure tutti i canali da

■ Ricerca rete (Disabilita / Abilita): Attiva/Disattiva la

ricerca della rete usando i tasti su/giù.

■ Qualità del segnale: Visualizza lo stato corrente del

Le informazioni su satelliti e transponder sono soggette

a modifica a seconda delle condizioni di trasmissione.

Al termine dell’impostazione, spostarsi su Ricerca e

. Viene avviata la ricerca del canale.

Impostazione sistema satellitare

Viene visualizzata la finestra di immissione del PIN. Digitare il

PIN a quattro cifre.

Impostazione sistema satellitare è disponibile quando

l’opzione Antenna è impostata su Satellite. Prima di

eseguire la funzione Memoriz. automatica, avviare la

procedura Impostazione sistema satellitare. La ricerca del

canale verrà eseguita normalmente.

■ Selezione satellite: E’ possibile scegliere i satelliti da cui

■ Alimentazione LNB (Off / On): Attiva o disattiva

l’alimentazione per il dispositivo LNB.

■ Impostazioni LNB: Configura il dispositivo esterno.

■ Satellite: Seleziona il satellite per ricevere le trasmissioni

Transponder: Seleziona un transponder dall’elenco o

aggiunge un nuovo transponder.

Modalità DiSEqC: Seleziona la modalità DiSEqC per il

dispositivo LNB selezionato.

Oscillatori LNB Inf: Imposta gli oscillatori LNB su una

frequenza inferiore.

Oscillatori LNB Sup: Imposta gli oscillatori LNB su una

frequenza superiore.

Tono 22 khz (Off / On / Automatico): Seleziona il tono

22 kHz in base al tipo di LNB. Per un LNB universale

Qualità del segnale: Visualizza lo stato corrente del

■ Impostazioni posizionatore: Configura il dispositivo di

posizionamento dell’antenna.

Posizionatore (On / Off): Attiva o disattiva il controllo

del dispositivo di posizionamento

Tipo posizionatore (USALS / DiSEqC 1.2): Imposta il

tipo di dispositivo di posizionamento tra DiSEqC 1.2 e

USALS (Universal Satellite Automatic Location System).

– Longitudine: Imposta la longitudine della mia

– Latitudine: Imposta la latitudine della mia posizione.

– Impostazioni longit satellite: Imposta la longitudine

dei satelliti definiti dall’utente.

Modalità Utente: Imposta la posizione dell’antenna

satellitare in base a ogni satellite. Memorizzando

la posizione corrente dell’antenna satellitare su un

determinato satellite, quando viene utilizzato quel

particolare segnale l’antenna può essere spostata su

una posizione già occupata.

– Satellite: Seleziona il satellite per impostarne la

– Transponder: Seleziona un transponder dall’elenco

per ricevere il segnale.

– Modalità Movimento: Seleziona la modalità di

movimento tra discreta e continua.

– Dimensione passo: Regola la dimensione del passo

in gradi per la rotazione dell’antenna. Dimensione

passo è disponibile quando Modalità Movimento è

4_BN68-02849A-00Ita.indd 15 2010-04-01 오후 8:04:1916 Italiano Funzioni base – Vai alla posizione memorizzata: Ruota l’antenna sulla posizione memorizzata del satellite. – Posizione antenna: Regola e memorizza la posizione dell’antenna per il satellite selezionato. – Memorizza posizione corrente: Memorizza la posizione corrente come il limite posizionatore selezionato. – Qualità del segnale: Visualizza lo stato corrente del segnale trasmesso.Modalità Installatore: Impostare i limiti per il raggio d’azione dell’antenna satellitare, oppure reimpostare la posizione. Generalmente, la guida all’installazione utilizza questa funzione. – Posizione limite (Est / Ovest): Seleziona la direzione del Limite posizionatore. – Posizione antenna: Regola e memorizza la posizione dell’antenna per il satellite selezionato. – Memorizza posizione corrente: Memorizza la posizione corrente come il Limite posizionatore selezionato. – Azzera posizione: Sposta l’antenna sulla posizione di riferimento. – Azzera limite posizionatore: Consente all’antenna di ruotare per l’intero arco. ■ Azzera tutte le impostazioni (OK / Annulla): Tutte le impostazioni satellitari verranno reimpostate ai valori predefiniti. ¦ Modifica dei canali Menu Opzioni di Gestione canali (in Gestione canali)1. Selezionare un canale e premere il tasto TOOLS. 2. Modificare il nome del canale o il numero usando Modifica nome canale o il menu Modifica num canale. ■ Modifica nome canale (solo canali analogici): Assegnare il nome preferito al canale. ■ Modifica num canale (solo canali digitali): Modificare il numero premendo i tasti numerici desiderati. ¦ Altre funzioni

Opzione ricerca via cavo (in base alla nazione) Imposta ulteriori opzioni di ricerca quali frequenza e symbol rate per ricerche network via cavo. ■ Frequenza inizio / Frequenza arresto: Impostare la frequenza iniziale o finale (diversa per ogni nazione) ■ Symbol Rate: Visualizza i valori di symbol rate disponibili. ■ Modulazione: Visualizza i valori di modulazione disponibili. Gestione canali Menu Opzioni di Gestione canali Impostare ogni canale usando le opzioni del menu Gestione canali (Blocco / Sblocco, Regist progr, Timer Visione, Ordina, Riordina, Elimina, Seleziona tutto / Deseleziona tutto). Gli elementi del menu Opzioni possono differire in base allo stato del canale.1. Selezionare un canale e premere il tasto TOOLS. 2. Selezionare una funzione e cambiarne le impostazioni. ■ Blocco / Sblocco: E’ possibile bloccare un canale in modo che non possa essere selezionato e visualizzato. ✎

x Questa funzione è disponibile solo quando la funzione Blocco canali è impostata su On. x Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■ Regist progr (solo canali digitali): Consente di registrare un programma in onda o di prenotare la registrazione di un programma futuro. ✎ Collegare al televisore un dispositivo USB con almeno 4GB di memoria. ✎ Un dispositivo di memoria USB potrebbe non essere in grado di registrare fino al completamento del Device Performance Test (Test prestazioni dispositivo). ✎ In caso di HDD USB, oltre 5400 rpm ✎ In caso di chiavetta USB, USB 2.0 e SLC. (Chiavetta USB minimo 2GB.) ■ Timer visione: E’ possibile impostare la visualizzazione automatica di un canale desiderato all’ora prestabilita. Impostare l’orario corrente prima di usare questa funzione. ✎ Quando un canale digitale viene selezionato mediante Gestione canali, premere il tasto ► per visualizzare il programma digitale. ■ Ordina (solo canali analogici): Questa operazione consente di modificare i numeri di programma dei canali memorizzati. Questa operazione può essere necessaria dopo la memorizzazione automatica dei canali. ■ Riordina (quando l’opzione Antenna è impostata su Satellite): Riorganizza la gestione canali in ordine numerico. ■ Elimina: E’ possibile eliminare un canale per visualizzare i canali desiderati. ■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i canali in gestione canali. 4_BN68-02849A-00Ita.indd 16 2010-04-01 오후 8:04:1917 Italiano 03 Funzioni base

Programmato (in Gestione canali)E’ possibile visualizzare, modificare o eliminare un programma prenotato. ■ Modifica info: Per modificare un programma prenotato.

■ Annulla Programmazioni: Per annullare un programma prenotato. ■ Informazioni: Per visualizzare un programma prenotato. (E’ inoltre possibile modificare le informazioni relative alla prenotazione.) ■ Seleziona tutto / Deseleziona tutto: Per selezionare o deselezionare tutti i programmi prenotati. Trasferim. elenco canali Viene visualizzata la finestra di immissione del PIN. Digitare il PIN a quattro cifre. Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare questa funzione. ■ Importa da USB: Importa l’elenco canali dal dispositivo

■ Esporta in USB: Esporta l’elenco canali sul dispositivo USB. Questa funzione è disponibile solo quando è collegato un dispositivo USB. Sintonia fine (solo canali analogici)Se il segnale risulta debole o distorto, può essere necessario sintonizzare il canale manualmente. ✎ I canali per i quali si è effettuata la sintonia fine sono contrassegnati con un asterisco “*”. ✎ Per reimpostare la sintonia, selezionare Reset. Menu Immagine

¦ Cambiare la modalità Immagine preimpostata

t Selezionare il tipo di immagine preferita. ■ Dinamica : Adatta per un ambiente illuminato.

■ Standard: Adatta per condizioni di luce normali.

■ Naturale: Adatta per ridurre l’affaticamento della vista.

✎ Naturale non è disponibile in modalità PC. ■ Film: Adatta per la visione di film in un ambiente poco illuminato. ¦ Regolazione delle impostazioni delle immagini

Retroillumin / Contrasto / Luminosità /

Nitidezza / Colore / Tinta (V/R) La televisione ha diverse opzioni di impostazione per il controllo della qualità delle immagini. ✎

x Nelle modalità analogiche TV, Est., AV del sistema PAL, non è possibile utilizzare la funzione Tinta (V/R). x In modalità PC, è possibile modificare solo i parametri Retroillumin, Contrasto e Luminosità. x Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. ¦ Soluzioni economiche

Soluzione Eco ■ Risp. energia (Off / Basso / Medio / Alto / Immagine off / Automatico) t : Questa funzione regola la luminositàdel televisore in modo da ridurre il consumo di energia. Selezionando Immagine off, lo schermo viene disattivato, ma l’audio rimane attivo. Premere un tasto qualsiasi per riattivare nuovamente lo schermo. ■ Sensore Eco (Off / On) : Per migliorare le impostazioni di risparmio energetico; le impostazioni delle immagini vengono automaticamente adattate all’illuminazione ambientale. ✎ Regolando la Retroillumin, il Sensore Eco verrà impostato su Off.Retroillumin min: Quando Sensore Eco è impostato su On, l’illuminazione minima dello schermo può essere regolata manualmente. ✎ Se Sensore Eco è impostato su On, la luminosità del display potrebbe cambiare (diventando leggermente più scura o più chiara) a seconda dell’intensità della luce del locale. ■ No segnale stnd-by (Off / 15 min / 30 min / 60 min): Per ridurre il consumo energetico, impostare il periodo di tempo in cui il televisore rimarrà acceso senza ricevere segnali. ✎ Disabilitata quando il PC è in modalità risparmio energetico. 4_BN68-02849A-00Ita.indd 17 2010-04-01 오후 8:04:2018 Italiano Funzioni base

¦ Modifica delle Opzioni immagine

Impostazioni avanzate (disponibile in modalità Standard / Film)E’ possibile regolare le impostazioni avanzate dello schermo compresi il colore e il contrasto. ✎ In modalità PC, è possibile modificare solo i parametri Contrasto Dinamico, Gamma, Bilan bianco e LED movim avanzato. ■ Tonalità nero (Off / Scuro / Più scura / Extra scura): Selezionare il livello di nero per regolare la profondità dello schermo. ■ Contrasto Dinamico (Off / Basso / Medio / Alto): Per regolare il contrasto dello schermo. ■ Gamma : Per regolare l’intensità dei colori primari.

■ Schema avanzato (Off / Motivo1 / Schema2): Eseguendo la funzione Schema avanzato, l’immagine può essere calibrata senza l’uso di un generatore o di un filtro. Se il menu OSD scompare dallo schermo o viene aperto un altro menu diverso da Immagine, la calibrazione viene memorizzata e la finestra Schema avanzato si chiude. ✎ Durante l’esecuzione di Schema avanzato, l’audio non viene riprodotto. ✎ Attiva solo in modalità DTV, Comp. e HDMI. ■ Solo modalità RGB (Off / Rosso / Verde / Blu): E’ possibile regolare i parametri Colore o Tinta (V/R) dei valori Rosso, Verde o Blu per le immagini provenienti da un dispositivo esterno (lettore DVD, home theatre, ecc.). ■ Spazio colore (Automatico / Nativo / Personale): Regolare l’intervallo dei colori disponibili per creare l’immagine. Per regolare Colore, Rosso, Verde, Blu e Reset, impostare Spazio colore su Personalizza.

■ Bilan bianco: Regolare la temperatura colore per ottenere immagini più naturali. R-Offset / G-Offset / B-Offset: Regolare l’intensità di ogni colore (rosso, verde, blu). R-Gain / G-Gain / B-Gain: Regolare la luminosità di ogni colore (rosso, verde, blu). Reset: Ripristina il valore Bilan bianco alle impostazioni predefinite. ■ Bilanc. bianco 10p (Off / On): Controlla il bilanciamento del bianco in un intervallo di 10 punti regolando la luminosità dei colori rosso, verde e blu. ✎ Disponibile quando la modalitàimmagine è impostata su Film e l’ingresso esterno è impostato su HDMI o Comp. ✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione.Intervallo: Seleziona l’intervallo da regolare. Rosso: Regola il livello di rosso. Verde: Regola il livello di verde. Blu: Regola il livello di blu. Reset: Ripristina il valore Bilanc. bianco 10p alle impostazioni predefinite. ■ Incarnato : Enfatizza la tonalità rosa del valore “Incarnato.” ■ Migliora imm bordi (Off / On): Enfatizza i contorni degli oggetti. ■ xvYCC (Off / On): La modalità xvYCC migliora i dettagli e lo spazio colore durante la visione di film trasmessi da dispositivi esterni (per es attraverso un lettore DVD) collegati alla porta HDMI o Component IN. ✎ Disponibile quando la modalitàimmagine è impostata su Film e l’ingresso esterno è impostato su HDMI o Comp. ✎ Alcuni dispositivi esterni potrebbero non supportare questa funzione. ■ LED movim avanzato (Off / Normale / Cinema / Più chiaro): Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini.Impostazioni avanzateTonalità nero : Off ►Contrasto Dinamico : MedioGamma : 0Schema avanzato : OffModalità Solo RGB : OffSpazio colore : NativoBilan bianco ▼

U Sposta E Conferma R Ritorna 4_BN68-02849A-00Ita.indd 18 2010-04-01 오후 8:04:2019 Italiano 03 Funzioni base

Opzioni immagine Toni colore : Normale ►Dimensioni : Auto WideMod schermo : 16:9Filtro disturbo digitale : AutomaticoFiltro disturbo MPEG : AutomaticoLivello di nero HDMI : NormaleModalità Film : Off ▼

U Sposta E Conferma R Ritorna Opzioni immagine

✎ In modalità PC, è possibile modificare solo i parametri Toni colore, Dimensioni e Prot. Auto. dopo. ■ Toni colore (Freddo / Normale / Caldo1 / Caldo2) ✎ Le opzioni Caldo1 o Caldo2 verranno disattivate se la modalità immagine è impostata su Dinamica. ✎ Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno collegato al televisore. ■ Dimensioni : Il ricevitore via cavo/satellitare potrebbe anch’esso avere la propria serie di dimensioni preimpostate. Tuttavia, si consiglia vivamente di utilizzare la modalità 16:9 nella maggior parte dei casi.Auto Wide: Regola automaticamente la dimensione dell’immagine su un formato 16:9. 16:9 : Regola il formato dell’immagine a 16:9, appropriato per la visione di DVD o di trasmissioni in formato wide. Wide Zoom: Ingrandisce l’immagine a oltre 4:3. ✎

Regola la Posizione usando i tasti ▲, ▼. Zoom: Ingrandisce il formato 16:9 per adattarlo alle dimensioni verticali dello schermo. ✎ Regola la Posizione o le Dimensioni mediante i tasti ▲, ▼. 4:3 : Le impostazioni predefinite per un film o una trasmissione normale. ✎ Non visualizzare a lungo trasmissioni in formato 4:3. Le bande nere sulla sinistra e sulla desta dell’immagine potrebbero causare immagini residue (bruciatura dello schermo), un fenomeno non coperto dalla garanzia.Adatta a schermo: Utilizzare questa funzione per visualizzare l’immagine completa senza ritagli con segnali HDMI (720p / 1080i / 1080p) o Comp. (1080i / 1080p). ✎

x Se la modalità PIP è stata impostata su Doppia (

Œ ) la dimensione dell’immagine non potrà essere impostata. x A seconda del tipo di sorgente di ingresso, le opzioni relative alla dimensione dell’immagine possono variare. x Le voci disponibili variano in base alla modalità selezionata. x In modalità PC, è possibile regolare solo i formati 16:9 e 4:3. x Le impostazioni possono essere modificate e memorizzate per ogni dispositivo esterno collegato al televisore. x Dopo aver selezionato l’opzione Adatta a schermo in modalità HDMI (1080i / 1080p) o Comp. (1080i / 1080p): Regola la Posizione o le Dimensioni mediante i tasti ▲, ▼, ◄, ►.

x Usando la funzione Adatta a schermo con un ingresso HDMI 720p, 1 riga verrà tagliata in alto, in basso, a sinistra e a destra come nella funzione di overscan. ■ Mod schermo (16:9 / Wide Zoom / Zoom / 4:3): Disponibile solo quando la dimensione delle immagini è impostata su Auto Wide. E’ possibile impostare la dimensione delle immagini desiderata al formato 4:3 WSS (Wide Screen Service) o alla dimensione originale. Ogni paese europeo ha le proprie dimensioni delle immagini. ✎ Non disponibile in modalità PC, Comp. o HDMI. ■ Filtro disturbo digitale (Off / Basso / Medio / Alto / Automatico / Visualiz automatica): Quando il segnale è debole, possono comparire disturbi statici e ombre. Selezionare una delle opzioni fino a ottenere la qualità ottimale. Visualiz automatica: Nel cambiare i canali analogici, visualizza l’intensità del segnale corrente e definisce lo schermo NF. ✎ Disponibile solo per i canali analogici. ■ Filtro disturbo MPEG (Off / Basso / Medio / Alto / Automatico): Riduce il disturbo MPEG per una migliore qualità delle immagini. ■ Livello di nero HDMI (Normale / Basso): Consente di selezionare il livello di nero dello schermo per regolare la profondità dell’immagine. ✎ Disponibile solo in modalità HDMI (segnali RGB). ■ Modalità Film (Off / Auto1 / Auto2): Il televisore può essere impostato automaticamente per rilevare ed elaborare i segnali dei film provenienti da tutte le sorgenti e per regolare l’immagine in modo da ottenere una visualizzazione ottimale. ✎ Disponibile in modalità TV, AV, COMP. (480i / 1080i) e HDMI (480i / 1080i). P.SIZE

4_BN68-02849A-00Ita.indd 19 2010-04-01 오후 8:04:2020 Italiano Funzioni base ■ Motion Plus (Off / Chiaro / Standard / Lineare / Personalizza / Demo): Elimina l’effetto ’trascinamento’ dalle scene in rapido movimento per offrire una visione più nitida delle immagini. ✎ Se lo schermo è disturbato, impostare la modalità Motion Plus su Off. Se Motion Plus è impostata su Personalizza, è possibile impostare manualmente le opzioni Riduz distorsioni, Riduz vibrazioni o Reset. ✎ Impostando Motion Plus su Demo, è possibile paragonare due schermate, una normale e una con la modalità attivata.Riduz distorsioni: Regola il livello di sfarfallio dalle sorgenti video. Riduz vibrazioni: Regola il livello di vibrazioni dalle sorgenti video durante la riproduzione di un video. Reset: Ripristina le impostazioni personalizzate. ■ Prot. Auto. dopo (2 ore / 4 ore / 8 ore / 10 ore / Off): Se lo schermo rimane inattivo visualizzando una immagine fissa per un certo periodo di tempo definito dall’utente, lo screen saver si attiva per evitare la formazione di immagini residue. ■ Smart LED (Off / Basso / Standard / Alto / Demo): Controlla la retroilluminazione del LED per massimizzare la qualità dell’immagine. Demo: Visualizza la differenza tra la modalità Smart LED attiva e disattiva. ¦ Visione dei programmi TV in 3D IMPORTANTI INFORMAZIONI DI SICUREZZA. LEGGERE LE SEGUENTI AVVERTENZE PRIMA DI UTILIZZARE LA FUNZIONE 3D E DI AUTORIZZARE BAMBINI E RAGAZZI ALL’USO DELLA STESSA [ AVVERTENZA x All’accensione del televisore, i lati sinistro e destro delle immagini 3D potrebbero sovrapporsi più del solito. L’ottimizzazione della qualità dell’immagine potrebbe richiedere del tempo. x Ogni spettatore può percepire gli effetti speciali della funzione 3D in modo diverso. L’effetto 3D potrebbe per esempio non essere percepito affatto da persone che hanno un difetto della vista molto diverso da un occhio all’altro. x I genitori devono prestare particolare attenzione alla visione di immagini 3D da parte di bambini e ragazzi. x Avvertenze relative a crisi convulsive dovute a fotosensibilità e ad altri rischi per la salute – Alcuni spettatori possono essere soggetti a crisi epilettiche o attacchi apoplettici se esposti a flash di luci o immagini riprodotte da contenuti TV o video game. Se l’utente, o un suo famigliare, soffre di epilessia o ha subito precedenti attacchi, si consiglia di consultare un medico specialista prima di utilizzare la funzione 3D. – Anche persone senza una storia pregressa di epilessia possono soffrire di crisi convulsive dovute a fotosensibilità non diagnosticata. – Non guardare immagini 3D in caso di malessere, sonnolenza, stanchezza o malattia. Evitare la visione di immagini 3D per diverse ore di seguito. – Nel caso si riscontrasse qualunque dei seguenti sintomi, interrompere immediatamente la visione delle immagini 3D e consultare un medico specialista: (1) visione alterata; (2) stordimento; (3) vertigini; (4) movimenti oculari o muscolari involontari; (5) stato confusionale; (6) nausea; (7) perdita di coscienza; (8) convulsioni; (9) crampi; e/o (10) disorientamento. I genitori devono controllare e chiedere a bambini e ragazzi se soffrono dei sintomi sopra elencati, poiché sono più portati degli adulti a soffrire di tali sintomi. x Guardare il televisore a una distanza ravvicinata per lungo tempo può indebolire la vista. x Guardare il televisore indossando occhiali 3D per lungo tempo può causare mal di testa o affaticamento. Se si avverte mal di testa, affaticamento o vertigini, interrompere immediatamente la visione e fare una pausa. Se si avverte mal di testa, affaticamento o vertigini, interrompere immediatamente la visione e fare una pausa. x Alcune immagini 3D possono causare spavento negli spettatori. Si sconsiglia la visione di video 3D a donne in gravidanza, anziani, persone affette da epilessia e in gravi condizioni fisiche. x La visione di programmi 3D è sconsigliata a persone in condizioni di salute non ottimali, che necessitano di riposo o che hanno bevuto alcolici a forte gradazione. x L’utente deve prestare attenzione a ciò che lo circonda. La funzione 3D provoca la completa immersione dell’utente in ciò che sta guardando. NON utilizzare questo prodotto vicino a scale, cavi, balconi o altri oggetti nei quali è possibile inciampare o che, se urtati, possono rotolare, rompersi o cadere. Lo spettatore, coinvolto nella visione di un video 3D, può reagire istintivamente allo stimolo visivo urtando gli oggetti vicini causandone la rottura o riportando lesioni. x Usare gli occhiali 3D Active Glasses esclusivamente per la visione di immagini 3D. Un uso improprio degli occhiali 3D Active Glasses (come occhiali da vista, da sole, protettivi, ecc.) può causare lesioni all’utente o un indebolimento della vista. x Un video tridimensionale può potenzialmente provocare effetti avversi tra i quali chinetosi, effetti percettivi, disorientamento, affaticamento della vista e diminuita stabilità posturale. Effettuare numerose pause per ridurre i potenziali rischi, così come viene suggerito durante l’uso di altri dispositivi quali tastiere e monitor, sui quali l’utente tende a fissare la vista e a concentrarsi. In caso di affaticamento della vista o secchezza oculare, oppure se l’utente incorre in uno qualsiasi dei sintomi sopra elencati, interrompere immediatamente l’uso del dispositivo e fare una pausa di almeno trenta minuti al termine del sintomo. x La distanza ideale per la visione del televisore dovrebbe corrispondere ad almeno tre volte l’altezza dello schermo. Si consiglia di sedersi in modo da avere gli occhi all’altezza dello schermo. 4_BN68-02849A-00Ita.indd 20 2010-04-01 오후 8:04:2021 Italiano 03 Funzioni base

3D Questa entusiasmante nuova funzione consente la visione tridimensionale dei contenuti 3D. Per vedere i video 3D, è necessario acquistare gli occhiali 3D Samsung venduti separatamente (SSG-2100AB, SSG-2200AR, SSG-2200KR).Gli occhiali 3D Samsung sono venduti separatamente. Per ulteriori informazioni, contattare il rivenditore presso il quale è stato acquistato il televisore. ✎ Se vi sono ostacoli tra l’emittente e gli occhiali 3D Active Glasses, l’effetto tridimensionale potrebbe non essere percepibile. ■ Modalità 3D: Selezionare il formato di ingresso 3D.

✎ Per una visione ottimale degli effetti 3D, indossare gli occhiali 3D Active Glasses, quindi selezionare la Modalità 3D dall’elenco sotto riportato. ✎ Per guardare immagini 3D, accendere gli occhiali 3D Active Glasses.Modalità 3D FunzionamentoOff Disattiva la funzione 3D.2D → 3DModifica una immagine 2D in 3D. A fiancoVisualizza due immagini una vicina all’altra.Superiore e inferioreVisualizza una immagine sopra l’altra.Riga per rigaVisualizza le immagini per l’occhio sinistro e destro alternativamente in righe.Strisce verticaliVisualizza le immagini per l’occhio sinistro e destro alternativamente in colonne.A scacchiVisualizza le immagini per l’occhio sinistro e destro alternativamente in pixel.FrequenzaVisualizza le immagini per l’occhio sinistro e destro alternativamente in fotogrammi. ✎ “A fianco” e “In alto e In basso” sono disponibili con una risoluzione di 720p, 1080i e 1080p in modalità DTV, HDMI e USB o in caso di collegamento a un PC mediante cavo HDMI/DVI. ✎ “Striscia verticale”, “Riga per riga” e “Scacchiera” sono disponibili quando la risoluzione è impostata su PC e il collegamento avviene mediante cavo HDMI/DVI. ✎ “Frequenza” visualizza la frequenza (solo 60Hz) quando la risoluzione è impostata su PC. ■ 3D → 2D (Off / On): Visualizza l’immagine solo per l’occhio sinistro. ✎ Questa funzione è disattiva quando Modalità 3D è impostata su “2D → 3D” o Off. ■ Punto vista 3D: Regolazione generale della prospettiva

✎ Questa funzione è disattiva quando Modalità 3D è impostata su “2D → 3D” o Off. ■ Profondità: Regola la messa a fuoco / la profondità in modalità “2D → 3D”. ✎ Questa funzione è attiva solo quando la Modalità 3D è impostata su “2D → 3D”. ■ Correz. immagine: Regola le immagini per l’occhio sinistro e destro. ■ Visualizz auto 3D (Off / On): Se Visualizz auto 3D è impostata su On, un segnale HDMI con immagini “Affiancate” e una delle risoluzioni sotto riportate viene automaticamente commutato in 3D. In questo caso, informazioni 3D corrette devono essere inviate dal trasmettitore HDMI 1.3. ✎ Se si verifica un errore alla trasmissione 3D a causa di errate informazioni 3D, impostare Visualizz auto 3D su Off e selezionare manualmente una Modalità 3D mediante il tasto 3D o il menu corrispondente. ✎ Risoluzioni supportate (solo 16:9)Risoluzione Frequenza (Hz)1280 x 720p 50 / 60 Hz1920 x 1080i 50 / 60 Hz1920 x 1080p 24 / 30 / 50 / 60 HzRisoluzioni supportate per la modalità HDMI PCLa risoluzione in ingresso per la modalità PC HDMI è ottimizzata a 1920 x 1080.Una risoluzione in ingresso diversa da 1920 x 1080 potrebbe non visualizzare in modo ottimale le immagini 3D o la modalità pieno schermo.3D emitter 3D

4_BN68-02849A-00Ita.indd 21 2010-04-01 오후 8:04:2122 Italiano Funzioni base Come guardare le immagini 3D 1. Premendo il tasto CONTENT viene visualizzato il menu Vista contenuti. 2. Premere il tasto ◄ o ►, quindi selezionare 3D. Per guardare le immagini 3D, indossare gli occhiali 3D Active Glasses e premere il tasto di accensione sugli occhiali.3. Selezionare OK, quindi premere ENTER E

4. Mediante i tasti ◄ o ► del telecomando, selezionare la Modalità 3D dell’immagine che si desidera vedere. ✎ Alcune modalità 3D potrebbero non essere disponibili a seconda della sorgente dell’immagine.Formati supportati e specifiche operative per HDMI 1.4Formato del segnale sorgente Standard HDMI 1.4 3D1920x1080p@24Hz x 2 1920x2205p@24Hz1280x720p@60Hz x 2 1280x1470p@60Hz1280x720p@50Hz x 2 1280x1470p@50HzLa modalità viene commutata automaticamente in 3D per l’ingresso video 3D in uno dei formati sopra riportati.Per il formato HDMI 1.4@24Hz, il televisore è ottimizzato come segue: – Resolution First Display Mode: Se Motion Plus è impostata su Off, Chiaro o Standard, è possibile guardare il video in alta risoluzione ottimizzata per la risoluzione del video sorgente. – Judder Reduction Display Mode: Quando Motion Plus è impostata su Lineare o Personalizzata, è possibile guardare una immagine omogenea senza interruzioni.Prima di utilizzare la funzione 3D... ✎

x Guardando immagini 3D in un ambiente scarsamente illuminato (per es. da una lampada strobo), oppure illuminato da lampade a fluorescenza (50Hz ~ 60Hz) o a lunghezza d’onda, si può verificare un leggero sfarfallio dello schermo. In questo caso, abbassare la luce o spegnere le lampade. x La modalità 3D si disattiva automaticamente nei seguenti casi: cambiando canale o sorgente d’ingresso, o accedendo a Media Play o Internet@TV. x Alcune funzioni del menu Immagine non sono disponibili in modalità 3D. x Le funzioni PIP e trasmissione dati non sono supportare in modalità 3D. x La trasmissione dati (MHEG / MHP) non è supportata in modalità 3D. x L’uso di occhiali 3D Active Glasses di altre marche non è supportato x All’accensione del televisore, la visualizzazione ottimale delle immagini 3D potrebbe richiedere del tempo. x Gli occhiali 3D Active Glasses potrebbeo non funzionare in modo adeguato se nelle vicinanze degli occhiali o del televisore è in funzione un altro dispositivo elettronico o 3D. In caso di problemi, allontanare il più possibile gli altri dispositivi elettronici dagli occhiali 3D. x Visualizzando immagini da una sorgente 3D a 50Hz con la modalità Giochi attiva, gli spettatori dotati di una vista più sensibile potrebbero scorgere uno sfarfallio guardando immagini chiare. x Le Foto in Media Play vengono visualizzate solo in modalità “2D → 3D”. x Se l’utente guarda il televisore sdraiato su un lato, potrebbe non riuscire a vedere l’effetto 3D delle immagini. x Quando si guardano immagini 3D, posizionarsi entro l’angolo e la distanza di visione del televisore. – In caso contrario, la visione degli effetti 3D potrebbe non essere ottimale.

3D OK Per la visione in 3D, indossare occhiali 3D e premere puls di accens sugli occhiali. La visione di lm TV in 3D per lunghi periodi di tempo può affaticare la vista e/o causare vertigini.Annulla U Sposta E Conferma e

3D3D Con i tasti SINISTRA / DESTRA sul telecomando, selezionare l’icona idonea per l’immagine sullo schermo.Con i tasti SINISTRA / DESTRA sul telecomando, selezionare l’icona idonea per l’immagine sullo schermo. U Sposta E Conferma e

U Sposta E Conferma e

4_BN68-02849A-00Ita.indd 22 2010-04-01 오후 8:04:2223 Italiano 03 Funzioni base

Reset immagine (OK / Annulla) Ripristina la modalità corrente delle immagini ai valori predefiniti. ¦ Configurazione del televisore con il PC Impostare la sorgente di ingresso su PC. Regolazione auto

t Per regolare automaticamente i valori frequenza/posizioni e le impostazioni di sintonizzazione. ✎ Non disponibile quando il televisore è collegato mediante cavo HDMI/DVI. Schermo

■ Grossa / Fine: Rimuove o riduce eventuali disturbi dalle immagini. Se non si riesce a eliminare il disturbo mediante la sintonizzazione fine, regolare la frequenza nel modo migliore possibile (Grossa) ed eseguire nuovamente la sintonizzazione fine. Una volta ridotto il disturbo, regolare l’immagine in modo che sia perfettamente centrata sullo schermo. ■ Posizione : Regolare lo schermo del PC usano i tasti

freccia (▲ / ▼ / ◄ / ►).

■ Reset immagine : Ripristina l’immagine ai valori predefiniti. Uso del televisore come uno schermo PCImpostazione del software del PC (basato su Windows XP) In base alla versione di Windows e alla scheda video in uso, le schermate effettive del PC possono essere diverse; nel caso, verranno quasi sempre applicate le stesse informazioni di impostazione base. (In caso contrario, contattare la casa costruttrice del computer oppure un rivenditore Samsung).1. Fare clic sul “Pannello di controllo” nel menu Start di Windows. 2. Fare clic su “Aspetto e temi” nel “Pannello di controllo” per visualizzare una finestra di dialogo. 3. Fare clic su “Schermo” per visualizzare una finestra di dialogo. 4. Fare clic sulla scheda ‘Impostazioni’ nella finestra di dialogo. y Impostazione della dimensione corretta (risoluzione) [Ottimale: 1920 x 1080 pixel] y Se la finestra di dialogo delle impostazioni contiene un’opzione relativa alla frequenza verticale, il valore corretto è “60” o “60 Hz”. In caso contrario, fare clic su ‘OK’ e uscire dalla finestra di dialogo. Menu Suono

¦ Cambiare la Modalità audio preimpostata

■ Standard: Seleziona la modalità audio normale.

■ Musica: Enfatizza la musica rispetto alle voci.

■ Film: Offre la migliore qualità audio per la visione di film.

■ Voce cristallina: Enfatizza le voci rispetto ad altri suoni.

■ Amplificazione : Aumenta l’intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto migliore. ¦ Regolare le impostazioni audio

Equalizzatore Regola la modalità audio (solo modalità audio standard). ■ Bilanciamento L/R: Controlla il bilanciamento degli altoparlanti sinistro e destro. ■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Regolazione larghezza di banda): Regola il livello di specifiche frequenze di banda. ■ Reset: Ripristina l’equalizzatore alle impostazioni predefinite. ¦ Sistemi audio, ecc.

SRS TruSurround HD (Off / On)

t (solo modalità audio standard) Questa funzione produce un audio virtuale a 5.1 canali surround attraverso una coppia di altoparlanti con tecnologia HRTF (Head Related Transfer Function). SRS TruDialog (Off / On) (solo modalità audio standard) Questa funzione permette di incrementare l’intensità della voce rispetto alla musica di sottofondo o agli effetti audio in modo che sia possibile udire meglio i dialoghi durante la visione di un programma. 4_BN68-02849A-00Ita.indd 23 2010-04-01 오후 8:04:2224 Italiano Funzioni base

Lingua audio (solo canali digitali) Cambia la lingua predefinita per le lingue audio. ✎ Le lingue disponibili possono variare in base alla trasmissione. Formato audio (solo canali digitali) Quando l’audio è generato sia dall’altoparlante principale sia dal ricevitore audio, potrebbe prodursi un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, attivare la funzione Altoparlante TV. ✎ L’opzione Formato audio può essere diversa in base alla trasmissione. L’audio Dolby Digital 5.1ch è disponibile solo quando viene collegato un altoparlante esterno mediante un cavo ottico. Descrizione audio (non disponibile in tutti i paesi) (solo canali digitali) Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), quando è trasmesso insieme all’Audio principale dall’emittente. ■ Descrizione audio (Off / On): Attiva e disattiva la funzione Descrizione audio. ■ Volume: Regola il volume della descrizione audio. Volume auto (Off / Normale / Notte) Per equalizzare il volume di ogni canale, impostare su Normale. ■ Notte : Questa modalità fornisce una migliore esperienza audio rispetto alla modalità Normale, escludendo quasi ogni rumore. Questa modalità è utile durante la notte. Seleziona altoparlante (Altoparlante est /

Altoparlante TV) A causa delle differenze di velocità nella decodifica tra l’altoparlante principale e il ricevitore audio, è possibile avvertire una eco del suono. In questo caso, attivare la funzione Altoparlante est del televisore. ✎ Quando Seleziona altoparlante è impostato su Altoparlante est, i tasti volume e MUTE non sono attivi e le impostazioni audio sono limitate. ✎ Controllare che Seleziona altoparlante sia impostato su Altoparlante est. x Altoparlante TV: Off, Altoparlante est: On ✎ Controllare che Seleziona altoparlante sia impostato su Altoparlante TV. x Altoparlante TV: On, Altoparlante est: On ✎ In mancanza di segnale video, entrambi gli altoparlanti saranno disattivi. Imp. supplementare (solo canali digitali) ■ Livello audio DTV (MPEG / HE-AAC): Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti durante una trasmissione TV digitale) a un determinato livello. ✎ In base al tipo di segnale della trasmissione, MPEG / HE-AAC può essere regolato tra -10dB e 0dB. ✎ Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10. ■ Uscita SPDIF: SPDIF (Sony Philips Digital InterFace) è usata per fornire un audio digitale riducendo le interferenze agli altoparlanti e ai vari dispositivi digitali come per esempio un lettore DVD.Formato audio: Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital.Ritardo audio : Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore o di un video e ascoltando una uscita da un canale digitale mediante un dispositivo esterno come per esempio un ricevitore AV (0ms ~ 250ms). ■ Comp Dolby Digital (Line / RF): Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale vocale (per es. audio MPEG, HE-AAC, audio ATV). ✎ Selezionare Line per ottenere un audio dinamico, e RF per ridurre la differenza tra i suoni alti e bassi durante la notte.Line : Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o -31dB. RF : Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o -20dB. AD

4_BN68-02849A-00Ita.indd 24 2010-04-01 오후 8:04:2325 Italiano 03 Funzioni base

Reset impostazioni audio (OK / Annulla) Ripristina tutte le impostazione audio ai valori predefiniti. ¦ Selezione della modalità audio

t Quando si imposta la modalità Dual f

g , la modalitàaudio corrente viene visualizzata sullo schermo.Tipo di audio Dual f

g Predefinito A2 Stereo Mono Mono Cambio automatico Stereo Stereo ↔ Mono Dual Dual f ↔ Dual g Dual f

NICAM Stereo Mono Mono Cambio automatico Stereo Mono ↔ Stereo Dual Mono ↔ Dual f  Dual g  Dual f

✎ Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità Mono. ✎ Attivata solo in caso di segnali audio stereo. ✎ Disponibile solo quando la sorgente Ingressi è impostata su TV. Menu Impostazione

¦ Impostazione dell’Ora

■ Orologio : L’impostazione dell’orario serve per utilizzare le funzioni timer del televisore. O L’ora corrente appare ogni volta che si preme il tasto INFO. ✎ Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l’orologio.Modalità orologio (Automatico / Manuale) ✎ In base all’emittente e al segnale trasmesso, l’impostazione automatica dell’orario potrebbe non essere corretta. In questo caso, impostare l’orario manualmente. ✎ Per l’impostazione automatica dell’orario è necessario collegare l’antenna o il cavo.Imposta Ora: Impostare Giorno, Mese, Anno, Ora e Minuti manualmente. ✎ Disponibile solo quando Modalità orologio è impostata su Manuale.Fuso orario (in base alla nazione): Selezionare il fuso orario della propria zona. ✎ E’ possibile utilizzare questa funzione quando l’opzione Nazione è impostata su Altro. ✎ Questa funzione è disponibile solo quando la funzione Modalità orologio è impostata su Automatico. ¦ Impostazione Timer stand-by ■ Timer stand-by t : Spegne automaticamente il televisore dopo il periodo di tempo preimpostato. (30, 60, 90, 120, 150 e 180 minuti). ✎ Per annullare l’impostazione Timer stand-by, selezionare Off. ¦ Impostazione del Timer di accensione / spegnimento

■ Timer 1 / Timer 2 / Timer 3: Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio.Orario TV on / Orario TV off: Per impostare l’ora e i minuti e attivare / disattivare l’opzione. (Per attivare il timer con l’impostazione desiderata, impostare su Attiva.) Volume: Selezionare il livello del volume desiderato. Sorgente: Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso automaticamente. (La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al televisore) Antenna (quando Sorgente è impostata su TV) : Selezionare ATV o DTV. Canale (quando Sorgente è impostata su TV) : Selezionare il canale desiderato. Contenuti (quando Sorgente è impostata su USB) : Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da riprodurre quando il televisore si accende automaticamente. ✎

x Se sul dispositivo USB non sono presenti file musicali, oppure la cartella contenente file musicali non è selezionata, l’opzione Timer non funziona correttamente. x Nel caso ci sia una sola foto memorizzata sul dispositivo USB, la funzione Slide Show non è disponibile. x Se il nome della cartella è troppo lungo, la cartella non è selezionabile. x A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi.10 TV ATV 100 00 ▲

▼ 00 00 Timer 1 Orario TV onOrario TV offVolumeDisattivaDisattiva Dom Lun Mar Mer Gio Ven Sab 1 voltaSorgente Antenna CanaleRipetizione L Sposta U Regola E Conferma R Ritorna 4_BN68-02849A-00Ita.indd 25 2010-04-01 오후 8:04:2326 Italiano Funzioni base Ripetizione: Selezionare 1 volta, Ogni gg, Lun~Ven, Lun~Sab, Sab~Dom o Manuale. Selezionando Manuale, è possibile impostare il giorno che si desidera attivare il timer. ✎ Il simbolo c indica che è stato selezionato il giorno. ✎ Spegnimento automatico (disponibile solo quando il televisore si accende mediante il Timer): Il televisore viene automaticamente spento dopo 3 ore di inattività al fine di prevenirne il surriscaldamento. ¦ Blocco programmi

✎ Prima della schermata di impostazione compare la schermata di inserimento del PIN. ✎ Digitare il PIN a 4 cifre; il PIN predefinito è “0-0-0-0”. Cambiare il PIN usando l’opzione Cambia PIN. ■ Blocco canali (Off / On): Bloccare i canali in Gestione canali per impedire a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti. ✎ Disponibile solo quando la sorgente Ingressi è impostata su TV. ■ Blocco Canale (in base alla nazione): Impedisce a utenti non autorizzati, per esempio i bambini, di visualizzare programmi non adatti mediante l’inserimento di un codice PIN a 4 cifre. Se il canale selezionato è bloccato, comparirà il simbolo “ \

”. Cons tutto: Sblocca tutti i parametri TV impostati (non supportato in Francia). ✎

Quando Blocco Canale è impostato su 18, viene visualizzata la schermata di immissione del PIN prima di poter cambiare canale (solo per la Francia). ■ Cambia PIN : Cambiare l’ID personale per impostare il televisore. ✎ Qualora si sia dimenticato il codice PIN, premere i tasti del telecomando nella sequenza seguente per ripristinare il codice PIN predefinito “0-0-0-0” : POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

Lingua ■ Lingua menu : Imposta la lingua dei menu. ■ Lingua Teletext : Imposta la lingua desiderata per il servizio Teletext. ✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. ■ Preferenze (Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli / Lingua secondaria sottotitoli / Lingua principale Teletext / Lingua secondaria Teletext): Selezionare una lingua, che sarà la lingua predefinita alla selezione di un canale. Sottotitoli Utilizzare questo menu per impostare la modalità Sottotitoli. ■ Sottotitoli (Off / On): Attiva e disattiva i sottotitoli.

■ Modalità (Normale / Non udenti): Imposta la modalità dei sottotitoli. ■ Lingua Sottotitoli: Imposta la lingua dei sottotitoli.

✎ Se il programma che si sta guardando non supporta la funzione Non udenti, si attiva automaticamente l’opzione Normale anche se è selezionata la modalità Non udenti. ✎ La lingua predefinita è l’inglese, nel caso in cui la trasmissione non supporti la lingua selezionata. Testo digitale (Disabilita / Abilita) (solo UK) Se il programma è trasmesso con testo digitale, questa funzione è attivata. Rete (Tipo di rete / Impostazione rete / Test di rete /

SWL(Samsung Wireless Link) / Connessione SWL) Per l’impostazione delle opzioni, vedere le istruzioni riportate alla sezione “Connessione di rete” (p. 30). Generale

■ Modalità gioco (Off / On): Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco sarà più realistico selezionando la modalità gioco. ✎

x Precauzioni e limitazioni per la modalità gioco – Per scollegare una console per videogiochi e collegare un altro dispositivo esterno, impostare Modalità gioco su Off nel menu di impostazione. – Visualizzando il menu TV in Modalità gioco si potrebbe verificare un leggero sfarfallio. x Modalità gioco non è disponibile quando la sorgente d’ingresso è impostata su TV o PC. x Dopo il collegamento della console di gioco, impostare Modalità gioco su On. Purtroppo potrebbe verificarsi una riduzione nella qualità delle immagini. x Se la Modalità gioco è impostata su On: – Immagine è impostata su Standard e Suono è impostata su Film. – Equalizzatore non è disponibile. 4_BN68-02849A-00Ita.indd 26 2010-04-01 오후 8:04:2327 Italiano 03 Funzioni base

■ BD Wise (Off / On): Fornisce la qualità ottimale delle immagini per i prodotti SAMSUNG DVD, Blu-ray e Home Theatre che supportano il formato BD Wise. Quando BD Wise è impostato su On, la modalità immagine viene automaticamente cambiata alla risoluzione ottimale. ✎ Disponibile in caso di connessione di prodotti Samsung che supportano BD Wise mediante cavo HDMI. ■ Trasparenza menu (Luminoso / Scuro): Imposta la trasparenza del menu. ■ Melodia (Off / Basso / Medio / Alto): Per riprodurre una melodia all’accensione o allo spegnimento del televisore. ✎ L’opzione Melodia è disattiva quando FastStart è impostato su On. ■ FastStart (Off / On): A televisore acceso, questa funzione consente di riattivare lo schermo rapidamente. ■ Effetto luce (Off / Mod StdBy ON / Mod visione ON / Sempre): E’ possibile accendere/spegnere il LED sul pannello frontale del televisore. Spegnerlo per risparmiare energia o nel caso il pannello LED fosse troppo luminoso. ✎ Impostare Effetto luce su Off per ridurre il consumo energetico. ✎ Il colore dei led può differire in base al modello. ¦ Interfaccia comune

■ Menu CI: Permette all’utente di accedere al menu del modulo CAM. Selezionare il Menu CI in base alla scheda PC.

■ Info sull’applicazione: Visualizza le informazioni relative al modulo CAM inserito nell’alloggiamento CI e nella “SCHEDA CI o CI+” inserita nel modulo CAM. È possibile installare il modulo CAM in qualsiasi momento, a televisore acceso o spento.1. Acquistare il modulo CI CAM presso il rivenditore locale o via telefono. 2. Inserire saldamente la “SCHEDA CI o CI+” nel modulo CAM nella direzione indicata dalla freccia. 3. Inserire il modulo CAM con la “SCHEDA CI o CI+” nell’alloggiamento common interface, nella direzione indicata dalla freccia, in modo che sia parallela all’alloggiamento. 4. Verificare la visione dell’immagine su un canale a segnale criptato. Telecomando wireless Per accendere o spegnere il telecomando wireless o consentirne l’accesso. ¦ PIP (Picture In Picture)

t Permette la visualizzazione contemporanea di un canale TV e di una sorgente video esterna. PIP (Picture-in-Picture) non funziona nella stessa modalità. ✎

x Per l’audio della schermata PIP, vedere le istruzioni alla sezione Selezione audio. x Spegnendo il televisore durante la visione in modalità PIP, la finestra PIP scomparirà. x L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la schermata principale per visualizzare un videogame o il karaoke. x Durante l’attivazione di Internet@TV la funzione PIP non è disponibile. x Impostazioni PIP Immagine principale Immagine secondariaComp., HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC TV

■ PIP (Off / On): Attiva o disattiva la funzione PIP.

■ Canale: Selezionare il canale per lo schermo secondario. ■ Dimensioni ( Õ

Œ ): Per selezionare la dimensione dell’immagine secondaria. ■ Posizione ( Ã

œ ): Per selezionare la posizione dell’immagine secondaria. ✎ In modalità Doppio ( À

Œ ), la voce Posizione non può essere selezionata. ■ Selezione audio (Principale / Secondario): E’ possibile scegliere l’audio desiderato (Principale / Secondario) in modalità PIP. 4_BN68-02849A-00Ita.indd 27 2010-04-01 오후 8:04:2428 Italiano Funzioni base

✎ La funzione di auto diagnosi potrebbe richiedere alcuni secondi; questa operazione rientra nel normale funzionamento del televisore. ■ Test immagine (Sì / No): Utilizzato per controllare eventuali problemi di visualizzazione delle immagini. ■ Test audio (Sì / No): Usare la melodia predefinita per verificare eventuali problemi audio. ✎ Se non c’è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test audio verificare che Seleziona altoparlante sia impostato su Altoparlante TV nel menu Suono. ✎ E’ possibile ascoltare la melodia durante il test anche se Seleziona altoparlante è impostato su Altoparlante est oppure quando l’audio è stato disattivato premendo il tasto MUTE. ■ Informazioni sul segnale: (solo canali digitali) La qualità di ricezione dei canali HDTV è perfetta o i canali non sono disponibili. Regolare l’antenna per aumentare la forza del segnale. ■ Risoluzione dei problemi: Se il televisore presenta problemi, consultare questa sezione. ✎ Se tra le varie descrizioni non è riportato il problema riscontrato, contattare il Centro di assistenza clienti Samsung. Aggiornamento software Aggiornamento software può essere eseguito mediante un segnale di trasmissione o mediante il download del più recente firmware dal sito “www.samsung.com” su un dispositivo USB.Versione corrente è il software già installato nel televisore. ✎ La versione del software è rappresentata come “Anno/Mese/Giorno_Versione”.Installare la versione più recente ■ Tramite USB : Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito “www.samsung.com” nel televisore. Fare attenzione a non scollegare l’alimentazione o rimuovere l’unità USB mentre l’aggiornamento è in corso. Al termine dell’aggiornamento del firmware, il televisore si spegnerà e riaccenderà automaticamente. Al termine dell’aggiornamento del software, le impostazioni video e audio modificate torneranno alle impostazioni predefinite. Si consiglia di scrivere le impostazioni in modo da poterle facilmente ripristinare dopo l’aggiornamento. ■ Online: Aggiornare il software mediante Internet.

✎ Per prima cosa, configurare la propria rete. Per istruzioni dettagliate sull’uso dell’opzione Impostazione rete, vedere la sezione “Impostazione della rete”. ✎ Se la connessione a Internet non funziona correttamente, potrebbe interrompersi. Riprovare. Se il problema persiste, scaricare il file di aggiornamento sul dispositivo USB e riprovare. ■ Tramite canale : Aggiorna il software mediante il segnale trasmesso. ✎ Se la funzione viene selezionata durante il periodo di trasmissione del software, il software verrà automaticamente ricercato e scaricato. ✎ Il tempo necessario per scaricare il software è determinato dallo stato del segnale. ■ Aggiornamento mod Standby : All’orario prestabilito verrà eseguito automaticamente un aggiornamento manuale. Poiché l’alimentazione dell’unità si attiva internamente, lo schermo LED potrebbe attivarsi per breve tempo. Questo fenomeno può continuare per più di un’ora, fino al termine dell’aggiornamento software. ■ Software alternativo (backup): Visualizza la versione software scaricata Online. Durante l’aggiornamento software, se la procedura viene interrotta, questa funzione verrà attivata. Guida alla connessione HD Consultare queste informazioni durante la connessione di dispositivi esterni al televisore. Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desidera aggiornare il software. E’ possibile reperire le informazioni riguardanti i nostri call centre, e come scaricare prodotti e software. Aggiornamento software Tramite USB ►OnlineTramite canaleAggiornamento mod Standby : 2 ore dopoSoftware alternativo 2010/01/15_00000 U Sposta E Conferma R RitornaVersione corrente 2010/01/18_000001Pannello posteriore del televisore(HDD) o Unità USB 4_BN68-02849A-00Ita.indd 28 2010-04-01 오후 8:04:2429 Italiano 04 Funzioni avanzate

Collegamento a un PC Uso di un Cavo HDMI/DVI / D-sub AUDIO OUTAUDIO OUTPC OUTDVI OUTModalità di visualizzazione (ingresso D-Sub e HDMI/DVI)La risoluzione ottimale è 1920 X 1080 a 60 Hz.Modalità RisoluzioneFrequenza orizzontale (KHz)Frequenza verticale (Hz) Frequenza di clock dei pixel (MHz)Polarità sync (O / V) IBM 640 x 350720 x 40031,46931,469 70,08670,087 25,17528,322 +/-

Quando si effettua una connessione mediante cavo HDMI/DVI, è necessario utilizzare il jack HDMI IN 1(DVI).

x La modalità interlacciata non è supportata. x Questo dispositivo potrebbe non funzionare correttamente se si seleziona un formato video non standard. x Le modalitàSeparata e Composito sono supportate. La modalità SOG (Sync On Green) non è supportata. 4_BN68-02849A-00Ita.indd 29 2010-04-01 오후 8:04:2630 Italiano Funzioni avanzate

E’ possibile impostare il televisore in modo da poter accedere a Internet attraverso una LAN con un collegamento via cavo o wireless.

¦ Collegamento a una rete cablata Vi sono tre modi per collegare il televisore alla LAN via cavo: y E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore a un modem esterno mediante un cavo Cat 5. Vedere lo schema riportato sotto. y E’ possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore al Router IP collegato a un modem esterno. Usare un cavo Cat 5 per la connessione. Vedere lo schema riportato sotto. y In base alla configurazione della LAN, potrebbe essere possibile collegare il televisore alla LAN connettendo la porta LAN sul retro del televisore direttamente alla presa di rete a muro mediante un cavo Cat 5. Vedere lo schema riportato sotto. Notare che la presa a muro è collegata a un modem o un router che potrebbe essere installato in qualsiasi punto dell’abitazione.Se si dispone di una rete dinamica, è necessario utilizzare un modem ADSL o un router in grado di supportare il protocollo DHCP (Dynamic Host Configuration Protocol). Modem e router che supportano il protocollo DHCP forniscono automaticamente indirizzo IP, maschera di sottorete, gateway e DNS necessari al televisore per accedere a Internet, in modo da non costringere l’utente a immetterli manualmente. La maggior parte delle reti domestiche sono di tipo dinamico. Alcune reti richiedono un indirizzo IP statico. Se la rete richiede un indirizzo IP statico, immettere manualmente indirizzo IP, maschera di sottorete, gateway e DNS nella schermata Cable Setup (Impostazioni cavo) del televisore durante l’impostazione della connessione di rete. Per ottenere indirizzo IP, maschera di sottorete, gateway e DNS contattare il proprio Internet Service Provider (ISP). Se si usa un computer basato su Windows, è possibile ottenere tali valori anche via computer. ✎ E’ possibile utilizzare modem ADSL in grado di supportare il protocollo DHCP se la rete richiede un indirizzo IP statico. I modem ADSL che supportano il protocollo DHCP permettono inoltre di usare indirizzi IP statici.

ANT 2 IN (SATELLITE) ANT 2 IN (AIR/CABLE)

04 Funzioni avanzate

Impostazione rete (Automatico)

Durante la connessione del televisore a una rete che

supporta il protocollo DHCP, configurare Impostazione rete

su Auto. Per impostare automaticamente la connessione di

rete via cavo del televisore, seguire questi passaggi:

Procedura per l’impostazione automatica

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare

Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTER E

schermo verrà visualizzata la schermata Rete.

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Network Tipo di rete su Cavo.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete.

7. Impostare Impostazione IP su Automatico.

8. Automatico acquisisce e immette automaticamente le

impostazioni Internet necessarie.

9 Al termine, premere il tasto RETURN sul telecomando.

10. Selezionare Test di rete per verificare la connettivitàa

11. Se la funzione Rete non ha acquisito le impostazioni di

rete, passare alle istruzioni per la procedura Manuale.

Impostazione rete (Manuale)

Configurare Impostazione rete su Manuale quando si

collega il televisore a una rete che richiede un indirizzo IP

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa visualizzato, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Sullo

schermo vengono visualizzate le impostazioni per la

connessione di rete.

Procedura per l’impostazione manuale

Per impostare manualmente la connessione di rete via cavo

del televisore, seguire questi passaggi:

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione automatica”.

2. Impostare Impostazione IP su Manuale.

3. Premere il tasto ▼ del telecomando per passare al

primo campo da compilare.

4. Immettere le impostazioni Indirizzo IP,

Maschera sottorete, Gateway e Server DNS.

Per digitare i numeri utilizzare i tasti numerici del

telecomando, per spostarsi fra i campi utilizzare i tasti

5. Al termine, premere il tasto RETURN sul telecomando.

6. Selezionare Test di rete per verificare la connettivitàa

Maschera sottorete :

U Sposta E Conferma R Ritorna Impostazione IP : Automatico ►

U Sposta E Conferma R Ritorna Tipo di rete : Cavo ►

4_BN68-02849A-00Ita.indd 31 2010-04-01 오후 8:04:2832 Italiano Funzioni avanzate

¦ Collegamento a una rete wireless

Per collegare il televisore a una rete wireless, è necessario disporre di un router o di un modem wireless e di un adattatore LAN wireless Samsung (WIS09ABGN, WIS09ABGN2, WIS10ABGN) da collegare al jack USB sul pannello posteriore o laterale del televisore. edere la figura riportata sotto. L’adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.

com. L’adattatore LAN wireless Samsung supporta i protocolli di comunicazione IEEE 802.11A/B/G e N. Samsung consiglia di

utilizzare il protocollo IEEE 802.11N. La riproduzione di un video mediante connessione IEEE 802.11B/G potrebbe non essere fluida. ✎

x Per utilizzare una rete wireless è necessario utilizzare la scheda “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN). x La scheda Samsung Wireless LAN Adapter è venduta separatamente. L’adattatore LAN wireless Samsung è in vendita presso rivenditori autorizzati, siti di Ecommerce e sul sito Samsungparts.com. x Per utilizzare una rete wireless, il televisore deve essere collegato a un router IP wireless. Se il router IP wireless supporta il protocollo DHCP, il televisore può utilizzare sia un indirizzo DHCP sia un indirizzo IP statico per collegarsi alla rete in modalità wireless. x

Selezionare un canale per il router IP wireless che non sia attualmente utilizzato. Se il canale impostato per il router IP wireless è attualmente utilizzato da un altro dispositivo vicino, ciò comporterà interferenze e le comunicazioni potrebbero interrompersi. x Sistemi di sicurezza diversi da quelli sotto elencati non sono compatibili con il televisore. x Selezionando la modalità Pure High-throughput (Greenfield) 802.11n con crittografia di tipo WEP, TKIP o TKIP-AES (WPS2Mixed) per il proprio AP, i televisori Samsung non supporteranno una connessione conforme alle nuove specifiche di certificazione Wi-Fi. x Se il proprio AP supporta WPS (Wi-Fi Protected Setup), è possibile collegarsi alla rete mediante PBC (Push Button Configuration) o un PIN (Personal Identification Number). WPS configureràautomaticamente l’SSID e la chiave WPA in entrambe le modalità. x Se il router, il modem o un dispositivo non è certificato, potrebbe non connettersi al televisore mediante l’adattatore LAN wireless Samsung. x Metodi di connessione: Vi sono sei modi per impostare la connessione alla rete wireless. – Configurazione automatica Samsung – PBC (WPS) – Impostazione automatica (mediante la funzione Ricerca rete automatica) – Impostazione manuale – SWL(Samsung Wireless Link) – Ad-Hoc x L’adattatore LAN wireless Samsung potrebbe non essere riconosciuto in caso di connessione mediante hub USB o cavo di prolunga USB diverso da quello fornito da Samsung.Pannello posteriore del televisore(HDD)Porta LAN a pareteCavo LANRouter IP wireless(AP con server DHCP)Adattatore LAN wireless Samsung o

Per utilizzare la funzione SWL(Samsung Wireless Link), effettuare il collegamento alla porta USB 1 (HDD).

4_BN68-02849A-00Ita.indd 32 2010-04-01 오후 8:04:2833

04 Funzioni avanzate

Impostazione rete (Configurazione

Questa funzione è disponibile negli AP (Access Point) che

supportano la modalità Configurazione automatica Samsung.

Se il proprio AP non supporta questa modalità, è possibile

collegarsi tramite PBC (WPS), Automatico, o manualmente.

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su Off.

E’ possibile vedere l’elenco delle apparecchiature che

supportano la Configurazione automatica Samsung sul

sito www.samsung.com.

Procedura per l’impostazione mediante Configurazione

1. Posizionare AP e televisore vicini e accenderli entrambi.

Poiché i tempi di avviamento delle applicazioni

sono diversi tra loro, potrebbe risultare necessario

attendere circa 2 minuti.

Se il cavo LAN è collegato alla porta WAN

dell’AP durante la Configurazione automatica,

sarà possibile completare il test di connessione

Internet. Se la connessione non è disponibile, la

funzione Configurazione automatica Samsung

verificherà solo i dispositivi collegati all’AP (e non la

connessione Internet).

2. Dopo 2 minuti, collegare l’adattatore LAN wireless

Samsung al televisore. Una volta impostato l’adattatore

LAN wireless Samsung, verrà visualizzata la finestra a

3. Appena stabilita la connessione, posizionare l’AP di

fianco all’adattatore LAN wireless Samsung a una

distanza non superiore a 25 cm.

4. Attendere fino all’avvenuta connessione automatica.

Se la funzione Configurazione automatica

Samsung non è in grado di collegare il televisore

all’AP, comparirà una schermata che avviserà

della mancata connessione. Reimpostare l’AP e

riprovare. Se la connessione ancora non riesce,

scegliere un altro metodo di connessione, PBC

(WPS), automatico o manuale.

5. Una volta stabilita la connessione, individuare il router

nella posizione desiderata.

Se le impostazioni dell’AP sono cambiate o è la

prima volta che si utilizza l’AP dopo l’acquisto,

sarà necessario impostarlo nuovamente iniziando

Impostazione rete (PBC(WPS))

Procedura per l’impostazione mediante PBC (WPS)

Se il router è dotato di un tasto PBC (WPS), seguire questi

1. Collegare il televisore alla LAN come descritto nella

2. Accendere il televisore, premere il tasto MENU sul

telecomando, usare il tasto ▲ o ▼ per selezionare

Impostazione, quindi premere ENTER E

3. Usare il tasto ▲ o ▼ per selezionare Rete nel menu

Impostazione, quindi premere ENTER E

4. Nella schermata Rete, selezionare Tipo di rete.

5. Impostare Tipo di rete su Wireless.

6. Selezionare Impostazione rete. Verrà visualizzata la

schermata Impostazione rete.

In caso di collegamento del televisore con un adattatore LAN wireless Samsung, alcuni canali potrebbero visualizzare

le immagini in modo anomalo o presentare scariche statiche. In tal caso, stabilire una connessione utilizzando uno dei

seguenti metodi oppure collegare l’adattatore LAN wireless Samsung mediante un cavo USB in un luogo non soggetto a

Mediante l’adattatore angolare USB Mediante un cavo di prolunga

llo scopo di evitare interferenze tra l’adattatore e il

sintonizzatore, installare l’adattatore LAN wireless

Samsung in un’area libera da interferenze.

4_BN68-02849A-00Ita.indd 33 2010-04-01 오후 8:04:2934 Italiano Funzioni avanzate 7. Premere il tasto Rosso del telecomando.8. Premere il tasto PBC (WPS) sul router entro due minuti. Il televisore acquisirà automaticamente tutte le impostazioni di rete di cui necessita e si collegherà alla rete.9. Una volta impostata la connessione di rete, premere il tasto RETURN per uscire dalla schermata Impostazione rete. Impostazione rete (Automatico) La maggior parte delle reti wireless dispongono di un ulteriore sistema di sicurezza che utilizza l’accesso alla rete tramite dispositivi per la trasmissione di un codice di sicurezza crittografato denominato Chiave di sicurezza o di accesso. La Chiave di sicurezza è basata su una passphrase, solitamente una parola o un codice alfanumerico di una determinata lunghezza richiesti al momento dell’impostazione della funzione di protezione della rete wireless. Utilizzando questo metodo per l’impostazione della connessione di rete, e avendo specificato una Chiave di sicurezza per accedervi, verrà chiesta una passphrase durante la procedura di impostazione.Procedura per l’impostazione automaticaPer impostare automaticamente l’accesso a una connessione wireless, seguire questi passaggi:1. Seguire i passaggi da 1 a 6 della “Procedura per l’impostazione mediante PBC (WPS)” (p. 33). 2. Usare il tasto ▼ per selezionare Impostazione IP, quindi premere ENTER E . Premere ▲ o ▼ per selezionare Automatico, quindi premere ENTER E

3. Premere il tasto ▲ per passare a Seleziona una rete, quindi premere ENTER E . La funzione Rete ricerca le reti wireless disponibili. Al termine, verrà visualizzato l’elenco delle reti wireless disponibili.4. Nell’elenco delle reti disponibili, premere il tasto ▲ o ▼ per selezionare le rete desiderata, quindi premere ENTER E

✎ Se l’AP è impostato su Hidden (Nascosto), sarà necessario selezionare Aggiungi rete e digitare Nome rete (SSID) e Chiave di sicurezza per stabilire la connessione.5. Se compare la finestra PIN/Sicurezza, andare al passaggio 6. Se compare la schermata di connessione rete, andare al passaggio 10. 6. Premere il tasto ▲ o ▼ per selezionare Sicurezza o PIN. Per la maggior parte delle reti domestiche, selezionare Sicurezza (per Chiave di sicurezza). Viene visualizzata la schermata Sicurezza.7. Nella schermata Sicurezza, digitare la passphrase di rete. ✎ Dovrebbe essere possibile reperire la passphrase in una delle schermate di impostazione usate per impostare il router o il modem.8. Per digitare la passphrase, seguire queste regole generali: – Premere i tasti numerici del telecomando per digitare i numeri. – Usare i tasti freccia del telecomando per passare da un tasto all’altro nella schermata Chiave di sicurezza. – Premere il tasto Rosso per cambiare da maiuscolo a minuscolo e viceversa o visualizzare simboli/caratteri. – Per digitare una lettera o un simbolo, passare alla lettera o al simbolo, quindi premere ENTER E

. – Per cancellare l’ultima lettera o numero digitato, premere il tasto Verde del telecomando.9. Al termine, premere il tasto Blu sul telecomando. Verrà visualizzata la schermata Connessione rete.10. Attendere che venga visualizzato il messaggio di conferma della connessione, quindi premere ENTER E . Verrà visualizzata nuovamente la schermata Impostazione rete.11. Per verificare la connessione, premere RETURN per

selezionare Test di rete, quindi premere ENTER E

Impostazione rete PBC (WPS) U Sposta E Conferma R RitornaSeleziona una rete : Non selezionato ►Impostazione IP : Automatico Indirizzo IP : Maschera sottorete : Gateway : DNS : AutomaticoServer DNS :

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0~9

n Sposta E Conferma R RitornaChiave di sicurezza0 imm.Numero

04 Funzioni avanzate

Impostazione rete (Ad-Hoc)

E’ possibile collegarsi a un dispositivo mobile senza Access

Point tramite la scheda “Samsung Wireless LAN Adapter”

usando un network peer-to-peer.

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su Off.

Procedura per il collegamento a un nuovo dispositivo Ad-hoc

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 33).

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di dispositivi/reti.

3. All’interno dell’elenco dei dispositivi, premere il tasto Blu

Il messaggio Ad-hoc è una connes. Wi-Fi

diretta con il telefono cellulare o il PC. Il

sistema di rete esistente potrebbe avere

funzioni limitate. Cambiare la connessione di

rete? comparirà sullo schermo.

4. Digitare il Nome rete (SSID) generato e la

Chiave di sicurezza nel dispositivo che si desidera

Come collegarsi a un dispositivo Ad-hoc esistente

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 33).

2. Scegliere Seleziona una rete Verrà visualizzato un

elenco di Dispositivi/Reti.

3. Selezionare il dispositivo desiderato nell’Elenco dei

4. Se è richiesta una chiave di sicurezza, digitarla.

Se la rete non funziona regolarmente, controllare

nuovamente i parametri Nome rete (SSID) e

Chiave di sicurezza. Una Chiave di sicurezza

errata può causare un malfunzionamento.

Impostazione rete (Manuale)

Se gli altri metodi non funzionano, digitare le impostazioni di

Ottenere le impostazioni per la connessione di rete

Per ottenere le impostazioni per la connessione di rete sulla

maggior parte dei computer basati su Windows, seguire

1. Cliccare con il tasto destro del mouse sull’icona Rete in

basso a destra dello schermo.

2. Nel menu a comparsa, cliccare su Stato.

3. Nella finestra di dialogo, cliccare sulla scheda Supporto.

4. Nella scheda Supporto, cliccare su Dettagli. Vengono

visualizzate le impostazioni di rete.

Procedura per l’impostazione manuale

Per immettere manualmente le impostazioni di rete, seguire

1. Seguire i passaggi da 1 a 6 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 33).

2. Usare il tasto ▼ per selezionare Impostazione IP, quindi

. Premere ▲ o ▼ per selezionare

Manuale, quindi premere ENTER E

3. Premere il tasto ▼ per passare al primo campo da

compilare (Indirizzo IP).

4. Usare i tasti numerici per digitare i numeri.

5. Una volta compilato ogni campo, usare il tasto ► per

passare al campo successivo. E’ inoltre possibile usare

gli altri tasti freccia per spostarsi verso l’alto, il basso e a

6. Immettere le impostazioni Indirizzo IP,

Maschera sottorete, Gateway.

7. Premere il tasto ▲ o ▼ per passare a DNS.

8. Premere il tasto ▼ per passare al primo campo DNS.

Digitare i numeri come indicato sopra.

9. Al termine, premere il tasto ▲ per passare a

Seleziona una rete. Selezionare la rete e premere

10. Andare al passaggio 4 della “Procedura per

l’impostazione automatica” (p. 34) e seguire le istruzioni

a partire da quel punto.

4_BN68-02849A-00Ita.indd 35 2010-04-01 오후 8:04:3036

SWL(Samsung Wireless Link)

Questa funzione permette di collegare un dispositivo

Samsung che supporta PBC (WPS) al televisore. E’ possibile

collegare altri dispositivi al televisore anche se a quest’ultimo

non è collegato un router.

Per utilizzare Internet@TV, l’AP (Access Point) deve

essere collegato alla rete wireless.

Se un adattatore LAN wireless Samsung è collegato

alla porta USB 2, la rete potrebbe non funzionare

regolarmente. Consigliamo di collegarlo alla porta

Solo i router che utilizzano la banda 2.4 Ghz sono

supportati. I router che utilizzano la banda 5 Ghz non

Connessione SWL Al televisore è possibile collegare un dispositivo che supporta

Questa funzione è disponibile quando

SWL(Samsung Wireless Link) è impostato su On.

Come collegare Samsung Wireless Link

Per le procedure necessarie a stabilire una connessione,

vedere le seguenti indicazioni:

1. Seguire i passaggi da 1 a 5 della “Procedura per

l’impostazione mediante PBC (WPS)” (p. 33).

2. Selezionare SWL(Samsung Wireless Link) usando il

tasto ▼ e premere ENTER E

3. Selezionare Connessione SWL usando il tasto ▼ e

4. Se viene visualizzato il messaggio “Premere il pulsante

PBC sul dispositivo supportato da PBC(WPS) per

connetterlo entro 120 secondi.” premere il tasto PBC

sul dispositivo per collegarlo.

Per maggiori informazioni, vedere il manuale di

impostazione della rete wireless del dispositivo da

5. Se il dispositivo è collegato in modo corretto al televisore

dopo l’avvio del conteggio visualizzato nella finestra,

questa si chiuderà automaticamente.

Se la connessione non riesce, riprovare dopo 2

Se il televisore non riesce a stabilire una connessione a Internet

Il televisore potrebbe non essere in grado di collegarsi a

Internet perché l’ISP ha registrato in modo permanente

l’indirizzo MAC (un numero di identificazione univoco) del

PC o del modem in uso; ciò consente l’autenticazione

dell’utente a ogni accesso a Internet in modo da evitare

l’accesso non autorizzato. Poiché il televisore ha un indirizzo

MAC diverso, l’ISP non è in grado di autenticare il relativo

indirizzo MAC, perciò il televisore non sarà in grado di

In questo caso, chiedere all’ISP le procedure per collegare

dispositivi diversi dal PC (per esempio il televisore) a

Se l’Internet Service Provider richiede un ID o una password

per il collegamento a Internet, il televisore potrebbe non

essere in grado di collegarsi. In questo caso, digitare l’ID o

la password durante l’accesso a Internet. La connessione

Internet potrebbe interrompersi a causa di un problema

di firewall. In questo caso, contattare l’Internet Service

Se ancora non è possibile collegarsi a Internet anche dopo

¦ Collegamento di un dispositivo USB 1. Accensione del televisore.2. Collegare un dispositivo USB contenente programmi TV registrati, foto, musica o fi lm al jack USB 1 (HDD) o USB 2 sul pannello laterale del televisore. 3. Quando un dispositivo USB viene collegato al televisore, sullo schermo compare una fi nestra. A questo punto è possibile selezionare Media Play. ¦ Connessione al PC tramite rete

E’ possibile riprodurre immagini, musica e video memorizzati sul PC mediante una connessione di rete in modalità Media Play.

Se si utilizza Media Play per riprodurre un file salvato sul PC, è necessario scaricare “PC Share Manager” e il manuale utente dal sito “www.samsung.com.” 1. Per ulteriori informazioni sulla confi gurazione di rete, vedere la sezione “Connessione di rete” (p. 30).

– È opportuno che il televisore e il PC siano nella stessa subnet. Le prime 3 parti dell’indirizzo subnet e IP del televisore e del PC devono essere uguali e solo l’ultima parte (l’indirizzo host) deve variare (per es. Indirizzo IP: 123.456.789.**) 2. Mediante un cavo LAN, collegare il modem esterno e il PC su cui verrà installato il programma Samsung PC Share Manager. – E’ possibile collegare direttamente il televisore al PC senza dover passare tramite un router.Godetevi i programmi TV registrati, le foto, la musica o i fi lm salvati su un dispositivo USB Mass Storage Class (MSC) e/o sul PC.Adattatore LAN MEDIA.P Unità USBPannello posteriore del televisore(HDD) o Cavo LANCavo LANCavo LANLAN Cable PC Pannello posteriore del televisore(HDD) o

LAN Adattatore LAN wireless SamsungRouter IP wirelessModem esterno (ADSL / VDSL / TV via cavo)

Nessuna funzione è supportata in caso di collegamento al PC tramite rete:

Funzioni Musica di sottofondo e Impostazione musica di sottofondo.

Ordinamento dei file in base alle preferenze nelle cartelle Foto, Musica e Video.

(FF) durante la riproduzione di un film.

Le didascalie incorporate, Divx DRM, Multi-audio, non sono supportate.

Samsung PC Share Manager deve essere autorizzato dal programma firewall del PC.

Quando si utilizza la modalità Media Play mediante una connessione di rete, in base alle funzioni del server:

Il metodo di ordinamento può variare.

La funzione di ricerca scene può non essere supportata.

La funzione Ripr in continuo, che riprende la riproduzione di un video interrotto, può non essere supportata.

– La funzione Ripr in continuo non supporta utenti multipli. (La funzione memorizza solo il punto in cui l’ultimo utente

ha interrotto la riproduzione.)

I tasti ◄ o ► potrebbero non funzionare a seconda delle informazioni relative al contenuto.

Durante la riproduzione di un video in Media Play attraverso una connessione di rete potrebbero verificarsi disturbi di

Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Elenco delle cose da sapere prima di utilizzare Media Play

MTP (Media Transfer Protocol) non è supportato.

Il file system supporta FAT16, FAT32 e NTFS.

Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore.

Media Play supporta solo i dispositivi USB MSC (Mass Storage Class). MSC è un dispositivo di memorizzazione di

massa Bulk-Only Transport. Esempi di MSC sono le unità Thumb, i lettori di schede Flash e le unità HDD USB

(le unità HUB USB non sono supportate.) I dispositivi devono essere collegati direttamente alla porta USB del

Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o

eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.

Collegare un’unità HDD USB alla porta USB 1 (HDD) dedicata.

Non scollegare il dispositivo USB durante il caricamento.

Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo.

La risoluzione massima supportata in JPEG è 15360X8640 pixel.

In caso di file non supportati o danneggiati, comparirà il messaggio “Formato file non supportato”.

Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file.

I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights

Management (DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo

completo e integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla

copia illegale, così come la gestione degli addebiti e dei pagamenti.

Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta.

Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo

richiede molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.

Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la

presenza di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

Se il televisore non ha ricevuto segnali nel tempo prefissato in Prot. Auto. dopo, si attiverà lo screensaver.

Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità

vengono collegate al televisore.

Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo

potrebbero non essere letti.

Se il dispositivo USB collegato al televisore non viene riconosciuto, l’elenco dei file sul dispositivo è corrotto o uno

dei file in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il

Se un file cancellato dal PC compare nuovamente quando si esegue Media Play, utilizzare la funzione “Svuota

cestino” sul PC per eliminare in modo permanente il file.

4_BN68-02849A-00Ita.indd 38 2010-04-01 오후 8:04:3239 Italiano 04 Funzioni avanzate

 Visualizzazione a schermo Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere ENTER 

 (Riproduci). Il file selezionato verrà visualizzato. ✎

Supporta Visual. dispos. e Pag. iniziale nella homepage Media Play.

Per utilizzare la funzione di registrazione o Mod. TimeShift, il dispositivo USB collegato deve essere disponibile per la registrazione. Si consiglia l’uso della funzione Formatt disp per utilizzare una unità HDD USB. ✎

Durante la formattazione del dispositivo, non scollegare l’alimentazione. La formattazione del dispositivo cancelleràtutti i file. ✎

Prima di formattare il dispositivo per il televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.Riproduzione di programmi TV registrati 1. Premere il tasto ◄ o ► per selezionare TV registrata, quindi premere ENTER  nel menu Media Play. 2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.3. Premere ENTER  o il tasto  (Riproduci). – Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione. – Durante la riproduzione di un programma TV, è possibile eseguire ricerche utilizzando i tasti ◄ e►.Tasti operativi

B Verde (Ripr in continuo): E’ possibile impostare la funzione allo scopo di ripetere le sezioni desiderate. E’ inoltre possibile guardare le sezioni preferite.Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010/Movie 01.avi 1/1Movie 01.avi SUM Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi  Seleziona Ordinam.  StrumentiInformazioni:E’ possibile verificare il nome del file selezionato e il numero di file e di pagine.Sezione Elenco ordinamento: Visualizza lo standard di ordinamento. ✎ Lo standard di ordinamento cambia in base ai contenuti.Tasti operativi Rosso (Camb dispos): Seleziona un dispositivo connesso.

B Verde (Preferenze): Imposta le preferenze dei file. (non supportato in Visual base)

Giallo (Seleziona): Seleziona più file da un elenco. I file selezionati vengono evidenziati con un simbolo. Blu (Ordinam.): Seleziona l’elenco ordinato.  Strumenti: Visualizza il menu delle opzioni. ✎ Usando i tasti  (REW) o  (FF), è possibile spostare l’elenco file alla pagina successiva o precedente.Sezione Elenco file:E’ possibile confermare i file e i gruppi ordinati in ogni categoria.VideoPagina Camb dispos

00:04:03 / 00:07:38 1/1

SUM Ripetiz. sezione Ripr in continuo  Pausa  Salta  Strumenti Ripr da ultima scena vis

4_BN68-02849A-00Ita.indd 39 2010-04-01 오후 8:04:3440 Italiano Funzioni avanzate Uso della funzione Mod. TimeShift  Se si è dimenticato di guardare un programma, questa funzione permette di vederne la registrazione. Quando Mod. TimeShift è impostata su Automatico, il televisore memorizza il canale che si sta guardando per registrare i programmi automaticamente.Quando Mod. TimeShift è impostata su Manuale, premendo il tasto  (Riproduci), il televisore memorizza la programmazione del canale dal punto indicato dall’utente. ✎

x Non è possibile riprodurre video registrati e DRM (Digital Rights Management) protetti su un PC o su altri televisori, nemmeno nel caso sia stata cambiata la scheda madre del televisore. x Le trasmissioni dati non possono essere registrate. x

La disponibilità delle funzioni di registrazione e Mod. TimeShift può dipendere dalla qualità delle immagini e dallo spazio libero sul disco rigido. x

Premendo ▲ o ▼, è possibile vedere il canale attualmente sintonizzato, oppure l’inizio della trasmissione registrata.

x La funzione Mod. TimeShift può essere attivata per un massimo di 90 minuti. x

Dopo aver eseguito la funzione Mod. TimeShift fino a oltre il termine dell’orario impostato, le informazioni orarie verranno ripristinate come “00:00:00.” Inoltre, nel caso la registrazione sia stata messa in pausa, il televisore riprenderà la riproduzione automaticamente. x Una volta raggiunto il limite del 5% di spazio libero sul dispositivo di memoria USB, la registrazione in corso verrà interrotta. x Quando si esegue la registrazione utilizzando sia la funzione PVR (Personal Video Recorder) sia un dispositivo in grado di supportare la funzione HDMI-CEC, la registrazione mediante PVR ha la priorità. x

Durante la riproduzione o l’uso della funzione Mod. TimeShift, l’immagine verrà visualizzata in base alle impostazioni di visualizzazione del televisore. x Modificando la sorgente d’ingresso durante la registrazione, lo schermo risulterà vuoto fino al completo riconoscimento della nuova sorgente. x

Se durante l’uso delle funzioni di registrazione e Mod. TimeShift si avvia un’applicazione che non supporta queste funzioni, l’applicazione si chiuderà automaticamente. x Inoltre, sulla finestra dell’applicazione potrebbe comparire un messaggio che informa che l’applicazione è stata chiusa insieme alle funzioni di registrazione e Mod. TimeShift. x Mod. TimeShift non è supportata per i canali radiofonici. x

Le funzioni di registrazione e Mod. TimeShift non sono disponibili per i canali bloccati attraverso l’attivazione dell’opzione Blocco canali. x

Se il dispositivo USB non ha completato il Test prestazioni dispositivo, dovrà nuovamente eseguire sia la procedura

Formatt disp sia il Test prestazioni dispositivo prima di poter effettuare la registrazione mediante Guida o Gestione canali. x

Le funzioni di registrazione e Mod. TimeShift sono disponibili solo con un dispositivo di memoria USB che ha completato il Test prestazioni dispositivo. x

Non sarà quindi possibile avviare le funzioni di registrazione o Mod. TimeShift con un dispositivo che non ha completato il Test prestazioni dispositivo. x Premendo il tasto  (REC) sul telecomando mentre è visualizzata la schermata Gestione canali o durante la funzione Regist progr, il televisore potrebbe avviare o interrompere la registrazione con un ritardo di 1 o 2 secondi rispetto al comando dato a causa del tempo necessario a eseguire il comando. x

Se è collegato un dispositivo di registrazione USB, i file in registrazione o in Mod. TimeShift salvati in modo anomalo verranno automaticamente cancellati. x Se si passa in modalità ingresso esterno durante la registrazione, la registrazione continuerà ma il tasto  (REC) verrà disabilitato. x

Se viene impostata qualsiasi funzione in grado di spegnere il televisore (Timer stand-by Off, ecc.) selezionando un orario che va in conflitto con la registrazione, il televisore si spegnerà al termine della registrazione. 4_BN68-02849A-00Ita.indd 40 2010-04-01 오후 8:04:3441

04 Funzioni avanzate

Riproduzione di video

1. Premere il tasto ◄ o ► per selezionare Video, quindi premere ENTER E

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli riportati in elenco.

– Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione.

– Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non

vengono visualizzati.

– Durante la riproduzione di un video, è possibile eseguire ricerche utilizzando i tasti ◄ e ►.

In questa modalità, è possibile visualizzare clip video contenute

in un gioco, tuttavia non è possibile riprodurre il gioco stesso.

y Formati sottotitoli supportati Nome Estensione file FormatoTesto MPEG-4 time-based .ttxt XMLSAMI .smi HTMLSubRip .srt string-basedSubViewer .sub string-basedMicro DVD .sub o .txt string-based y Formati video supportati Estensione file

In caso di problemi con i contenuti di un codec, il codec non verrà supportato.

Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di

riprodurlo correttamente.

Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore

al Frame/sec compatibile elencato nella tabella precedente.

Se la Index Table è in errore, la funzione Cerca (Salta) non è supportata. Decoder video Decoder audio• Supporta fino a H.264, Livello 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD non sono supportati.• XVID, MPEG4 SP, ASP: – Inferiore a 1280 x 720: Max 60 frame – Superiore a 1280 x 720: Max 30 frame• Oltre GMC 2 non supportato.• H.263 non è supportato.• Supportata solo la tecnologia Samsung Techwin MJPEG. • Supporta fino a WMA 7, 8, 9, STD• WMA 9 PRO non supporta 2 canali oltre multicanale o audio “lossless” (privo di perdite).• La velocità di campionamento WMA 22050Hz mono non è supportata. Riproduzione di contenuti registrati o continua di filmati (Riprendi riprod.)

Se si interrompe la riproduzione di Programmi TV registrati o video, la riproduzione può essere ripresa in seguito a partire dal

punto in cui è stata interrotta.

Premendo il tasto ENTER E

(Capitoli) durante la riproduzione di un file, è possibile cercare le scene divise in capitoli.

La funzione Capitoli non è disponibile se le informazioni relative all’indice sono danneggiate o non sono supportate.

1. Selezionare il filmato da riprodurre in modo continuo premendo il

tasto ◄ o ► per selezionarlo nella sezione elenco file.

3. Selezionare Ripr in continuo (Riprendi riprod.) premendo il

tasto blu. La riproduzione del filmato inizierà dal punto di arresto

Il tasto blu è disponibile solo quando si riavvia la

Se la funzione Prom ripr cont di un film è impostata su

On nel menu Impostaz., comparirà un messaggio alla

ripresa della riproduzione del filmato.

Movie 01.avi00:04:03 / 00:07:38 1/1

SUM Ripr in continuo E Capitoli L Salta T Strumenti R RitornaRiprende la riproduzione dall’ultima scena visualizzata. Ripr in continuo 4_BN68-02849A-00Ita.indd 42 2010-04-01 오후 8:04:3543

04 Funzioni avanzate

Riproduzione di musica

1. Premere il tasto ◄ o ► per selezionare Musica, quindi premere

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

– Durante la riproduzione di un Musica, è possibile eseguire

ricerche utilizzando i tasti ◄ e ►.

(FF) non sono attivi durante la

Visualizza solo i file con estensione MP3 e PCM. I file con altre

estensioni non vengono visualizzati, nemmeno se sono stati

salvati sul medesimo dispositivo USB.

Se il suono risulta anomalo durante la riproduzione di file MP3, regolare l’Equalizzatore nel menu Suono.

(Un file MP3 sovramodulato può causare problemi audio.)

E’ possibile creare una El. personale selezionando i brani musicali desiderati per poi riprodurre la El. personale creata.

Visualizzazione di una foto (o di una proiezione di diapositive)

1. Premere il tasto ◄ o ► per selezionare Foto, quindi premere

nel menu Media Play.

2. Premere ◄/►/▲/▼ per selezionare il file desiderato tra quelli

riportati in elenco.

– Quando si visualizza un elenco di foto, per iniziare la

proiezione di diapositive premere il tasto

– Nella proiezione di diapositive verranno utilizzate tutte le foto

contenute nell’Elenco file.

– Durante la proiezione di diapositive, i file appaiono in sequenza

a partire da quello correntemente visualizzato.

Impostando l’opzione Musica di sottofondo su On durante la

proiezione delle diapositive i brani musicali vengono riprodotti

La Modalità MdS non può essere modificata fino al completo

caricamento della musica di sottofondo.

3/15 I Love you Jhon Music 1No SingerMusic 2No SingerMusic 3No SingerMusic 4No SingerMusic 5No SingerI Love You Jhon 1st Album Pop

¦ Riproduzione di più file Riproduzione di filmati/brani musicali/foto selezionati1. Premere il tasto giallo per selezionare il file desiderato tra quelli riportati in elenco.2. Ripetere l’operazione per selezionare più file. ✎

x Il simbolo c comparirà a sinistra dei file selezionati. x Per annullare una selezione, premere nuovamente li tasto giallo. x Per deselezionare tutti i file, premere il tasto TOOLS e selezionare Deseleziona tutto. 3. Premere il tasto TOOLS e selezionare Riproduci cont. selez.. Riproduzione di gruppi di file video/musicali/fotografici/programmi TV 1. Durante la visualizzazione dell’elenco file, posizionarsi su un qualsiasi file del gruppo desiderato.

2. Premere il tasto TOOLS e selezionare Riproduci gruppo corrente.

¦ Funzione aggiuntiva Media Play Ordinare l’elenco dei filePremere il tasto blu nell’elenco dei file per ordinarli.CategoriaOperazioni TV registrata Video Musica Foto Visual baseMostra l’intera cartella. E’ possibile visualizzare la foto selezionando la cartella.> > > TitoloOrdina e mostra i titoli dei filmati in ordine di simbolo/numerico/alfabetico/speciale. > > > > PreferenzeMostra e visualizza il file in base alle preferenze. E’ possibile cambiare le preferenze dei file contenuti nella sezione elenco file usando il tasto verde.> > > > Data ultimaOrdina e visualizza i file in base alla data più recente. > > > Prima data psbOrdina e visualizza i file in base alla data meno recente. > > > ArtistaOrdina i brani musicali per artista in ordine alfabetico. > AlbumOrdina i brani musicali per album in ordine alfabetico. > GenereOrdina i brani musicali per genere musicale. > AtmosferaOrdina i brani musicali in base all’atmosfera. È possibile cambiare le informazioni relative all’atmosfera musicale. > MensileOrdina e visualizza i file in base al mese. Li ordina solo in base al mese (da gennaio a dicembre) indipendentemente dall’anno.> > CanaleOrdina i file registrati in base al nome del canale. >

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Camb dispos Seleziona Ordinam.

T StrumentiVideoFile 2 sel.nati Pagina 4_BN68-02849A-00Ita.indd 44 2010-04-01 오후 8:04:3845

04 Funzioni avanzate

Menu Opzioni Riproduzione Programmi TV registrati/Video/Musica/Foto

Durante la riproduzione di un file, premere TOOLS. CategoriaOperazioniTV registrataVideo Musica FotoTitolo E’ possibile spostare l’altro file direttamente. >

Modalità Ripeti E’ possibile riprodurre ripetutamente contenuti registrati, film o brani musicali.

> > > Formato immagine E’ possibile regolare la dimensione dell’immagine in base alle proprie preferenze.

> Impostazioni E’ possibile regolare l’impostazione dell’immagine (p. 17~23). > > >Impostazioni audio E’ possibile regolare l’impostazione dell’audio (p. 23, 24, 25). > > > > Impostazione sottotitoli E’ possibile riprodurre il video con i Sottotitoli. Questa modalità funziona solo se il nome del file dei sottotitoli è uguale a quello del video.> >Audio E’ possibile guardare video in una delle lingue supportate. La funzione è attiva solo quando vengono riprodotti file stream che supportano formati audio multipli.> >Descrizione audio E’ possibile regolare la descrizione audio (p. 24). > Arresta proiezione diapositive / Avvia proiezione diapositiveE’ possibile avviare una Proiezione diapositive. >

Velocità slide show Durante la proiezione diapositive è possibile selezionare la velocità di proiezione.

Effetto slide show E’ possibile impostare vari effetti da applicare alla proiezione delle diapositive.

Musica di sottofondo Durante la proiezione diapositive è possibile impostare la musica di sottofondo desiderata. > Zoom E’ possibile ingrandire le immagini a pieno schermo. > Ruota E’ possibile ruotare le immagini a pieno schermo. >

Sfondo Home E’ possibile spostare il file sul desktop Media Play.

Informazioni E’ possibile visualizzare le informazioni dettagliate sul file riprodotto.

Uso del menu Impostazione

■ Impostazione sfondo: Selezionare questa opzione per visualizzare lo sfondo desiderato.

■ Prom ripr di un film (Riprendi riprod.) (On / Off): Selezionare questa opzione per visualizzare il messaggio di aiuto a

comparsa per la riproduzione continua del filmato.

■ Ottieni codice registrazione DivX® VOD: Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi

al sito web DivX e si registra il codice di registrazione con un account personale, è possibile scaricare il file di registrazione

VOD. Se la registrazione VOD viene riprodotta con Media Play, la procedura di registrazione viene completata.

Per ulteriori informazioni su DivX® VOD, visitare il sito “www.DivX.com”.

■ Ottieni codice disattivazione DivX® VOD: Se DivX® VOD non è registrato, viene visualizzato il codice di disattivazione

della registrazione. Se si esegue questa funzione con codice DivX® VOD registrato, la registrazione DivX® VOD corrente

■ Informazioni: Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

4_BN68-02849A-00Ita.indd 45 2010-04-01 오후 8:04:3946 Italiano Funzioni avanzate Anynet+Cos’è Anynet+? t

Anynet+ è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung

collegati che supportano Anynet+. Il sistema Anynet+ può essere usato solo con i dispositivi Samsung dotati della funzione

Anynet+. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo Anynet+. Per collegare un sistema Home Theatre 1. Collegare il jack HDMI IN (1(DVI), 2(ARC), 3 o 4) del televisore al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. 2. Collegare il jack HDMI IN del sistema Home Theater al jack HDMI OUT del dispositivo Anynet+ corrispondente tramite un cavo HDMI. ✎ NOTA x

Collegare un cavo ottico tra la porta DIGITAL AUDIO OUT (OPTICAL) del televisore all’ingresso Digital Audio del sistema Home Theatre. x

La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. x Se si opta per una connessione di questo genere, la presa ottica permette l’uscita di soli 2 canali audio. In questo modo sarà possibile ascoltare l’audio solo dagli altoparlanti frontali, sinistro e destro del sistema Home Theatre e dal

subwoofer. Per avere un audio a 5.1 canali, collegare la porta DIGITAL AUDIO OUT (OPTICAL) del lettore

DVD / Ricevitore satellitare (p. es. dispositivo Anynet 1 o 2) direttamente a un amplificatore o all’Home Theatre, non al televisore. x Collegare solo un sistema Home Theatre. x E’ possibile collegare un dispositivo Anynet+ tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le funzioni Anynet+. x Anynet+ si attiva solo quando il relativo dispositivo AV è acceso o in modalità Standby. x Anynet+ supporta fino a 12 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo.Pannello posteriore del televisoreHome TheatreDispositivo Anynet+ 1Dispositivo Anynet+ 2, 3, 4(HDD) (HDD) Cavo HDMI Cavo HDMICavo HDMIAdattatore otticoCavo ottico 4_BN68-02849A-00Ita.indd 46 2010-04-01 오후 8:04:3947 Italiano 04 Funzioni avanzate Menu Anynet+Il menu Anynet+ può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.Menu Anynet+ DescrizioneVisualizza TV La modalità Anynet+ passa alla modalità di trasmissione TV.Elenco dispositivi Visualizza l’elenco dei dispositivi Anynet+. (nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu del disco del registratore DVD. (nome_dispositivo) INFO Mostra il menu di riproduzione del dispositivo collegato. Ad esempio, se è collegato un registratore DVD, comparirà il menu di riproduzione del registratore DVD. Registrazione : (*registratore) Avvia immediatamente la registrazione mediante il registratore. (Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registrazione.)Interrompere registrazione: (*registratore)Interrompe la registrazione.Ricevitore L’audio viene riprodotto attraverso il ricevitore. Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo). ¦ Configurazione di Anynet+ ■ Impostazione Anynet+ (HDMI-CEC) (Off / On): Per utilizzare la funzione Anynet+, Anynet+ (HDMI-CEC) deve essere impostata su On.

Quando la funzione Anynet+ (HDMI-CEC) è disattivata, sono disattivate anche tutte le funzioni relative a Anynet+.

Spegnimento auto (No / Sì): Impostazione della disattivazione automatica di un dispositivo Anynet+ allo spegnimento del televisore. ✎

La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la funzione Anynet+.

✎ Un dispositivo esterno potrebbe spegnersi anche durante una registrazione. ¦ Passaggio da un dispositivo Anynet+ all’altro

1. Vengono elencati tutti i dispositivi Anynet+ collegati al televisore.

✎ Se non si individua il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispositivi.

2. Selezionare un dispositivo e premere ENTER E . Il dispositivo selezionato viene attivato. ✎

Solo all’impostazione di Anynet+ (HDMI-CEC) su On nel menu Applicazione comparirà il menu Elenco dispositivi. x

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare l’operazione durante il passaggio da un dispositivo all’altro. x

Se si è selezionata una modalitàdi ingresso esterna tramite il tasto SOURCE non saràpossibile utilizzare la funzione

Anynet+. Passare a un dispositivo Anynet+ utilizzando Elenco dispositivi.

4_BN68-02849A-00Ita.indd 47 2010-04-01 오후 8:04:3948 Italiano Funzioni avanzate

¦ Registrazione Con un dispositivo di registrazione Samsung è possibile registrare un programma televisivo.1. Selezionare Registrazione. ✎ Se vi sono più di due dispositivi di registrazione x Se sono collegati più dispositivi di registrazione, questi vengono elencati. Selezionare un dispositivo di registrazione in Elenco dispositivi. ✎

Se il dispositivo di registrazione non è visualizzato, selezionare Elenco dispositivi e premere il tasto rosso per eseguire la ricerca dei dispositivi.2. Premere EXIT per uscire. ✎

E’ possibile registrare il segnale proveniente da una sorgente selezionando Registrazione: (nome_dispositivo).

✎ Premendo il tasto � (REC) si eseguirà la registrazione del programma visualizzato sul televisore. Se si sta guardando l’immagine di un altro dispositivo, vengono registrate le immagini di quel dispositivo. ✎ Prima di registrare, controllare che il jack dell’antenna sia correttamente collegato al dispositivo di registrazione. Per collegare in modo corretto un’antenna a un dispositivo di registrazione, consultare il manuale dell’utente del dispositivo di registrazione utilizzato. ¦ Ascolto tramite il ricevitore

È possibile ascoltare l’audio tramite un ricevitore (per es. un Home Theatre) anzichè dall’Altoparlante TV.

1. Selezionare Ricevitore e impostarlo su On. 2. Premere EXIT per uscire. ✎ Se il ricevitore supporta solo l’audio, potrebbe non comparire nell’elenco dei dispositivi. ✎ Il ricevitore è operativo solo se è collegata in modo appropriato la porta Optical In del ricevitore alla porta DIGITAL AUDIO OUT (OPTICAL) del televisore. ✎ Quando il ricevitore (per es. un home theatre) è impostato su On, è possibile ascoltare l’audio dall’uscita ottica del televisore. Quando il televisore visualizza un segnale DTV (antenna), invia l’audio a 5.1 canali al ricevitore. Se la sorgente è un componente digitale, come per es. un DVD, ed è collegata al televisore mediante HDMI, saranno udibili solo 2 canali audio dal ricevitore. ✎

x E’ possibile controllare i dispositivi Anynet+ solo mediante telecomando e non con i tasti del televisore. x In determinate condizioni, il telecomando del televisore potrebbe non funzionare. In questo caso, selezionare nuovamente il dispositivo Anynet+. x Le funzioni Anynet+ non sono attive con prodotti di altre marche.Uso della funzione ARC E’ possibile ascoltare l’audio attraverso un ricevitore collegato mediante cavo HDMI, senza la necessità di utilizzare un cavo ottico separato.1. Selezionare Ricevitore e impostarlo su On.2. Premere EXIT per uscire. ✎

La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il televisore è collegato a un ricevitore audio che supporti la funzione ARC. ✎

Per disattivare la funzione ARC, impostare il Ricevitore su Off. Anche se il televisore trasmette il segnale ARC in modo continuo, la ricezione del segnale da parte del ricevitore verrà bloccata. 4_BN68-02849A-00Ita.indd 48 2010-04-01 오후 8:04:4049

04 Funzioni avanzate

¦ Risoluzione dei problemi con Anynet+

Problema Possibile soluzione

Anynet+ non funziona. • Controllare se si sta utilizzando un dispositivo Anynet+. Il sistema Anynet+ può essere utilizzato solo con dispositivi

che supportano Anynet+.

• Collegare un solo ricevitore (Home Theatre).

• Controllare che il cavo di alimentazione di Anynet+ sia collegato correttamente.

• Controllare i collegamenti dei cavi Video/Audio/HDMI del dispositivo Anynet+.

• Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+.

• Verificare che il telecomando del televisore sia in modalità TV.

• Verificare se il telecomando è esclusivo per il dispositivo Anynet+.

• In particolari condizioni, Anynet+ non funziona. (Ricerca canali, Media Play o Plug & Play (Impostazione iniziale)

• Quando si collega o si rimuove il cavo HDMI eseguire una nuova ricerca dei dispositivi oppure spegnere e

riaccendere il televisore.

• Controllare che la funzione Anynet+ o il dispositivo Anynet+ siano impostati su On.

Desidero avviare Anynet+. • Controllare che il dispositivo Anynet+ sia collegato correttamente al televisore e che Anynet+ (HDMI-CEC) sia

impostata su On nel menu di impostazione di Anynet+.

• Premere TOOLS per visualizzare il menu Anynet+, quindi selezionare il menu desiderato.

Desidero uscire da Anynet+. • Selezionare Visualizza TV nel menu Anynet+.

• Premere SOURCE sul telecomando del televisore e selezionare un dispositivo non Anynet+.

e PRE-CH per cambiare la modalità TV. (Notare che il tasto dei canali funziona solo se non è

collegato un dispositivo Anynet+ con sintonizzatore incorporato.)

Sullo schermo viene visualizzato

il messaggio “Connessione a un

dispositivo Anynet+”.

• Non è possibile utilizzare il telecomando durante la configurazione di Anynet+ o durante il passaggio a un’altra

modalità di visualizzazione.

• Utilizzare il telecomando solo al termine dell’impostazione di Anynet+ o del passaggio alla nuova modalità di

Il dispositivo Anynet+ non funziona. • Non è possibile riprodurre contenuti mentre è in corso la funzione Plug & Play (Impostazione iniziale).

Lo schermo del dispositivo esterno

• Controllare se il dispositivo supporta le funzioni di Anynet+.

• Controllare se il cavo HDMI è collegato correttamente.

• Verificare se Anynet+ (HDMI-CEC) è impostata su On nel menu di impostazione di Anynet+.

• Cercare nuovamente dispositivi Anynet+.

• E’ possibile collegare un dispositivo Anynet+ solo tramite un cavo HDMI. Alcuni cavi HDMI potrebbero non

supportare le funzioni Anynet+.

• In caso di chiusura anomala, a causa di uno scollegamento del cavo HDMI, del cavo di alimentazione oppure di una

interruzione di corrente, ripetere la ricerca del dispositivo.

Il programma televisivo non può

• Verificare se la porta dell’antenna sul dispositivo di registrazione è correttamente collegata.

L’audio del televisore non viene

riprodotto attraverso il ricevitore.

• Collegare il televisore e il ricevitore mediante il cavo ottico.

• La funzione ARC attiva l’uscita digitale audio mediante la porta HDMI IN 2(ARC) e può funzionare solo quando il

televisore è collegato a un ricevitore audio che supporti la funzione ARC.

4_BN68-02849A-00Ita.indd 49 2010-04-01 오후 8:04:4050 Italiano Funzioni avanzate Internet@TV ¦ Guida introduttiva di Internet@TV

Configurare le impostazioni di rete prima di usare Internet@TV. Per maggiori informazioni vedere la sezione “Connessione di rete” (p. 30). x Le font di caratteri dei contenuti forniti dal provider non vengono visualizzate correttamente. x Talvolta possono verificarsi tempi di risposta e/o interruzioni a causa delle condizioni della rete. x In base alla regione, l’applicazione potrebbe essere supportata solo in lingua inglese. x Questa funzione non è disponibile in alcune nazioni. x Se si riscontrano problemi con una applicazione, contattare il fornitore del contenuto. x In base alle circostanze correlate al fornitore dei contenuti, l’aggiornamento di una applicazione o l’applicazione stessa potrebbero essere discontinui. x In base alle normative vigenti nel proprio paese, alcune applicazioni possono avere un servizio limitato o non supportato.Visualizzazione a schermoINTERNET @TV Internet@TV fornisce alcuni utili e interessanti contenuti e servizi direttamente dal web al televisore. Login Segna come Preferito Ordina per R RitornaApplicazioni personaliRaccomandato dal giorno

1/1 Impostaz.Samsung AppsApplicazioni consigliate:Visualizza il servizio consigliato da Samsung. Non è possibile aggiungere o eliminare un servizio in questo elenco.Applicazioni scaricate:Visualizza le applicazioni scaricate tramite Samsung Apps.Schermo TV: Visualizza il canale corrente.Informazioni:Visualizza avvisi, nuove applicazioni e pubblicità offerti da Samsung.Servizio applicazione:E’ possibile utilizzare vari servizi forniti da Samsung.Internet@TV Impostazioni:Modifi care e confi gurare applicazioni e impostazioni Internet@TV.Controlli: • Rosso (Login): Accesso a Internet@TV.

• Verde (Segna come Preferito): Contrassegnare una Applicazione come preferita. • Blu (Ordina per): Ordinare le applicazioni. •

R Ritorna: Per tornare al menu precedente. ✎ I tasti colorati possono funzionare in modo diverso in base all’applicazione. Raccomandato

Samsung Apps Impostaz.

Applicazioni personali

Login Segna come Preferito Ordina per

4_BN68-02849A-00Ita.indd 50 2010-04-01 오후 8:04:4151 Italiano 04 Funzioni avanzate Login accountPer una applicazione dotata di più account, usare ◄ e ► per accedere ai vari account. ✎ Per utilizzare una applicazione in modo ancora più coinvolgente, registrarsi e accedere al proprio account. ✎ Per istruzioni sulla creazione di un account, vedere Impostaz. →ID Internet@TV → Crea. 1. Premere il tasto rosso nella homepage di Internet@TV.2. Selezionare l’Account utente desiderato, quindi premere ENTER E

✎ Se si desidera creare un account, premere il tasto Rosso quindi creare l’account quando viene visualizzata la finestra OSD.3. Digitare la Password. ✎ Al termine del login, sullo schermo verrà visualizzato l’Account utente.

¦ Configurazione di Internet@TV Impostaz. Creare ID e configurare le impostazioni di Internet@TV in questa schermata. Evidenziare le impostazioni usando i tasti ▲ e ▼ quindi premere ENTER E

. ■ Impost sistemaAutoeseg Ticker (Off / On): Abilita/Disabilita l’esecuzione automatica del ticker all’accensione del televisore. ✎ L’applicazione Più chiaro fornisce informazioni utili attraverso notiziari, meteo e borse valori. E’ necessario scaricare l’applicazione Più chiaro su Internet@TV per utilizzare questa funzione. ✎ E’ necessario aver scaricato l’applicazione Più chiaro su Internet@TV per utilizzare questa funzione.Servizio legato al canale (Off / On): Alcuni canali supportano le applicazioni come servizio dati internet, permettendo l’accesso al servizio Internet durante la visione del televisore. ✎ Disponibile solo se supportata dall’emittente.Modificare la password per l’opzione Blocco servizio ✎ La password predefinita è “0-0-0-0.” ✎ Nel caso si sia dimenticata la password, premere i tasti del telecomando nella sequenza seguente per ripristinare la password predefinita su “0-0- 0-0”: POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).Reset: Ripristina Internet@TV alle impostazioni di fabbrica. ■ ID Internet@TVE’ possibile utilizzare questo menu durante la creazione e l’eliminazione dell’account. E’ possibile controllare il proprio account e le informazioni relative all’account del sito del contenuto. ✎ L’account è valido solo per internet@TV.Crea: Crea un account e lo collega alle applicazioni del servizio desiderato. ✎

x E’ possibile creare un massimo di 10 account. x Il numero massimo di caratteri è 8.Gestione – Sito serviz: Registra le informazioni di login per i siti del servizio. – Cambia password: Cambia la password dell’account. – Elimina: Elimina l’account. ■ Gestione servizio: Elimina e blocca le applicazioni installate per Internet@TV.Blocco: Blocca l’applicazione. ✎ L’accesso a una applicazione bloccata richiede una password.Elimina: Elimina l’applicazione. ■ Proprietà: Visualizza le informazioni di Internet@ TV. Usare l’opzione Controlla la velocità della connessione Internet per testare la connessione alla rete. R Ritorna Impostaz. ▪ Impost sistema▪ ID Internet@TV▪ Gestione servizio▪ Proprietà ▪ Autoeseg Ticker: Off ▪ Servizio legato al canale: Off ▪ Modicare la password per l’opzione Blocco servizio ▪ Reset

Login Account utente :Password : Crea [0~9] Immetti PIN R Annulla 4_BN68-02849A-00Ita.indd 51 2010-04-01 오후 8:04:4252 Italiano Funzioni avanzate

¦ Uso del servizio Internet@TV Samsung Apps Samsung Apps consente di scaricare applicazioni da utilizzare su dispositivi Samsung TV/AV.Gli utenti possono godere di una varietà di contenuti quali video, musica, foto, giochi, informazioni utili e molto altro ancora utilizzando le applicazioni scaricate.Ulteriori applicazioni saranno disponibili in seguito. ✎ Usare i tasti colorati in Samsung Apps. x Rosso (Login) : Per accedere al servizio internet. x

B Verde (Vista miniature): Per cambiare la modalità di visualizzazione. x Blu (Ordina per): Per ordinare gli widget per Raccomand., Più scaricate, Più recenti o Nome.

R Ritorna: Passa al menu precedente.Uso di Samsung Apps per categoriaSono disponibili le seguenti categorie: y Novità?: Visualizza le applicazioni registrate più di recente. y Video: Visualizza vari media che trasmettono film, show televisivi e brevi filmati. y Sport: Visualizza vari media sportivi che offrono informazioni sulle partite/sugli incontri, immagini e brevi filmati. y Giochi: Visualizza vari giochi quali sudoku e scacchi.

y Lifestyle: Include vari servizi multimediali che offrono musica, strumenti per la gestione delle fotografie e social network come Facebook e Twitter. y Informazioni: Include vari servizi informativi quali notiziari, quotazioni azionarie e previsioni meteo. y Altro: Include altri servizi di varia natura.

y Pag. person.: Pag. person., è possibile avere informazioni dettagliate sulle applicazioni già installate, oppure visionare l’elenco dei contenuti scaricati e molto altro ancora. Consente inoltre di rimuovere o bloccare le applicazioni selezionate. y Guida: In caso di domande su Internet@TV, controllare prima di tutto questa sezione. Skype Skype ha creato un piccolo software che consente di comunicare con tutto il mondo in modo facile e divertente. Con Skype puoi salutare o condividere una risata con chiunque, ovunque. E se entrambi gli utenti sono su Skype, la chiamata è gratis. Comunicate con chiunque in tutto il mondo! ✎ Per ulteriori informazioni, scaricare il manuale utente di Skype dal sito “www.samsung.com.” You Tube Login Vista miniature Ordina per R RitornaSamsung AppsNovità?VideoSportGiochiLifestyleInformazioniAltroPag. person.Guida Raccomand. Più scaricate Più recenti Nome YouTubeTV store Test User002Gratuito Disconn. Stato in linea Agg. un contatto Fotoc disat R Ritorna Benvenuto in Skype! My VideoGiovanni001Madre Credito Skype 2.02 EUR Contatto Video

¦ Informazioni su AllShare AllShare collega il televisore a telefoni cellulari e altri dispositivi compatibili mediante una rete. Sul televisore è possibile visualizzare le chiamate in arrivo, gli SMS e i promemoria impostati sul proprio cellulare. Inoltre, è possibile riprodurre contenuti multimediali compresi video, foto e musica memorizzati sul proprio cellulare o su altri dispositivi (per es il PC) e controllarli sul televisore mediante la rete. Inoltre, è possibile usare il televisore come monitor del cellulare durante la navigazione in una pagina web. ✎ Per ulteriori informazioni visitare il sito “www.samsung.com” o chiamare il call center Samsung. I dispositivi mobili potrebbero necessitare di ulteriore software. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. ¦ Impostazione di AllShare

■ Messag (On / Off): Abilita o disabilita la funzione messaggi (per chiamate in entrata, SMS e promemoria impostati sul proprio cellulare). ■ Media (On / Off): Attiva o disattiva la funzione media. Quando la funzione media è On, riproduce video, foto e musica da un cellulare o altro dispositivo che supporti AllShare. ■ ScreenShare (On / Off): Attiva o disattiva la funzione ScreenShare per l’uso di un cellulare come un telecomando. ■ Nome TV: Imposta il nome del televisore in modo che sia possibile individuarlo rapidamente su un cellulare. ✎ Selezionando Input utente, è possibile digitare il nome del televisore mediante OSK (On Screen Keyboard). Messag / Media / ScreenShare Mostra un elenco di cellulari o dispositivi connessi configurati con questo televisore per l’uso delle funzioni Messag, Media o ScreenShare. ✎ La funzione Media è disponibile in tutti i dispositivi mobili che supportano AllShare. ■ Consent / Negato: Permette/blocca il collegamento del cellulare. ■ Elimina: Elimina il cellulare dall’elenco. ✎ Questa funzione elimina solo il nome del cellulare dall’elenco. Se il dispositivo mobile eliminato viene acceso o tenta di collegarsi al televisore, potrebbe nuovamente comparire in elenco.Uso della funzione MessagUtilizzando questa funzione, è possibile visualizzare chiamate in arrivo, SMS e programmi impostati sul cellulare nella finestra degli allarmi durante la visione del televisore. ✎

x Per disabilitare la finestra degli allarmi, impostare Messag su Off in Impostazione di AllShare.

x Se è selezionato OK, o se OK non viene selezionato mentre il messaggio viene visualizzato tre volte, il messaggio verrà eliminato. Il messaggio non viene eliminato dal telefono cellulare. x La finestra degli allarmi può essere visualizzata durante l’uso di alcune applicazioni quali Media Play e altre. Per visualizzare il contenuto di un messaggio, passare alla modalità di visione TV. x Quando un messaggio di un cellulare sconosciuto viene visualizzato, selezionare il cellulare nel menu messaggi in AllShare quindi selezionare Negato per bloccare il telefono.Visualizzazione messaggiSe arriva un nuovo SMS mentre si guarda il televisore, viene visualizzato nella finestra degli allarmi. Cliccando sul tasto OK, verrà visualizzato il contenuto del messaggio. ✎ E’ possibile configurare la visualizzazione delle impostazioni degli SMS sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati. AllShare™ 3/7

E Seleziona R Ritorna e

Esci Setup R ReturnImpostazioneMessagMediaScreenShareMessag : OnMedia : OnScreenShare : OnNome TV : TV domestico 4_BN68-02849A-00Ita.indd 53 2010-04-01 오후 8:04:4354 Italiano Funzioni avanzate Allarme chiamata in arrivoSe arriva una chiamata mentre si guarda il televisore, viene visualizzata la finestra degli allarmi.Allarme programmaMentre si guarda il televisore, la finestra degli allarmi appare per visualizzare il programma registrato. ✎ E’ possibile configurare la visualizzazione dei contenuti in programma sul cellulare. Per le procedure, vedere il manuale del cellulare. ✎ Alcuni caratteri speciali possono essere visualizzati come caratteri vuoti o danneggiati.Uso della funzione Media Viene visualizzata una finestra degli allarmi per informare l’utente che i contenuti multimediali (video, foto, musica) inviati dal cellulare verranno visualizzati sul televisore. I contenuti vengono riprodotti automaticamente 3 secondi dopo la visualizzazione della finestra degli allarmi. Premendo RETURN o EXIT quando appare la finestra degli allarmi, i contenuti multimediali non vengono visualizzati ✎

x Se la funzione Media viene eseguita per la prima volta, viene visualizzata una finestra di avvertenza. Premendo ENTER E per selezionare Consent, sarà possibile utilizzare la funzione Media sul dispositivo selezionato. x Per disattivare la trasmissione dei contenuti multimediali dal telefono cellulare, impostare Media su Off nel menu impostazione di AllShare. x I contenuti possono non essere riprodotti sul televisore a seconda della risoluzione e del formato. x I tasti ENTER E e ◄ / ► potrebbero non funzionare in base al tipo di contenuto multimediale riprodotto. x Mediante il dispositivo mobile è possibile controllare la riproduzione del contenuto multimediale. Per maggiori informazioni, vedere la guida dell’utente di ogni prodotto. x Per riprodurre contenuti multimediali dal proprio PC, selezionare l’icona del PC nella schermata principale di AllShare. Il menu Media Play del televisore cambia automaticamente. Per maggiori informazioni vedere “Media Play” (p. 37).Uso della funzione ScreenShareScreenshare visualizza la stessa pagina web del cellulare. Mediante la funzione ScreenShare, è possibile aprire i vari contenuti memorizzati nel cellulare. Ad esempio, l’immagine sotto visualizza una pagina di accesso per i contenuti provenienti da un cellulare. E’ possibile leggere i vari file contenuti nel cellulare e visualizzare la rubrica e il calendario sul televisore. Inoltre, dalla rubrica è possibile effettuare una chiamata o inviare un SMS. ✎

x Sui cellulari Samsung, è necessario installare la funzione ScreenShare ed eseguire l’applicazione di supporto; a questo punto è possibile utilizzare la funzione ScreenShare. x I tasti disponibili sul telecomando possono variare per ogni pagina. x Doc Viewer consente di leggere file in formato doc, senza poterli modificare. x La schermata visualizzata può differire in base al dispositivo collegato.Uso del cellulare Samsung come telecomando TVPrima di utilizzare questa funzione è necessario effettuare il collegamento a un cellulare Samsung in grado di supportare le funzioni ScreenShare. Durante il funzionamento del televisore con il cellulare, solo i tasti POWER, Y

MUTE sono supportati. ✎ Anche premendo un tasto di controllo (per cambiare canale o regolare il volume) sul cellulare, il valore aumenterà o diminuirà solo di una unità.NegaConsent“Disp sconosciuto 0” sta chiedendo l’autorizzazione a riprodurre il le multimediale.Per consentire la riproduzione del le multimediale nel proprio dispositivo, premere “Consent”, altrimenti premere “Nega”.È inoltre possibile modicare l’impostazione (o resettare) questa funzione in “AllShare Impostazione”. Avvertenza: il dispositivo è connesso a una rete non protetta o sconosciuta; potrebbero essere riprodotti contenuti indesiderati o inappropriati. Se non si è certi dell’identità della rete o dell’idoneità dei contenuti, si raccomanda di non “Consent” la richiesta di riproduzione. E Seleziona Ritorna My Mobile Contacts Calender Doc viewer 4_BN68-02849A-00Ita.indd 54 2010-04-01 오후 8:04:4455

05 Altre informazioni

Funzione Teletext dei canali analogici

La pagina dell’indice del servizio Teletext contiene informazioni sull’uso del servizio. Per visualizzare correttamente le

informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso contrario, alcune informazioni

potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.

E’ possibile cambiare le pagine Teletext premendo i tasti numerici sul telecomando.

(Tekst-tv til/bland/fra):

Attiva la modalità Teletext per il

canale corrente. Premere il tasto

due volte per sovrapporre la

modalità Teletext alla trasmissione

corrente. Premerlo di nuovo per

uscire dalla modalità Teletext.

(memorizza): Memorizza le

pagine del Teletext.

(dimensioni): Visualizza in

dimensione doppia le informazioni

Teletext sulla metà superiore dello

schermo. Premere di nuovo il

tasto per spostare il testo nella

metà inferiore dello schermo.

Per tornare alla modalità di

visualizzazione normale, premere

(mantieni): Mantiene la

schermata della pagina corrente

nel caso siano disponibili più

pagine secondarie che scorrono

automaticamente. Premerlo

nuovamente per riprendere la

argomenti trattati in una pagina

Teletext vengono codificati in

base ai colori e possono essere

selezionati premendo i tasti

colorati corrispondenti. Premere

il tasto colorato corrispondente

all’argomento scelto. Viene

visualizzata una nuova pagina

con codice colore. E’ possibile

selezionare le varie voci nello

stesso modo. Per visualizzare la

pagina successiva o precedente,

premere il tasto colorato

(modalità): Seleziona la

modalità Teletext (LIST/FLOF).

Se si preme questo tasto in

modalità LIST, commuta la

modalità in Salvataggio elenco.

In modalità Salvataggio elenco,

è possibile memorizzare la

pagina Teletext all’interno di un

elenco utilizzando il tasto

(pagina secondaria): Visualizza

la pagina secondaria disponibile.

(pagina su): Visualizza la

pagina successiva del Teletext.

(pagina giù): Visualizza la

pagina precedente del Teletext.

(indice): In modalità Teletext,

premere questo tasto in qualsiasi

momento per visualizzare la

pagina dell’indice (contenuti).

(mostra): Consente di

visualizzare eventuale testo

nascosto (le risposte ai quiz,

per esempio). Per tornare alla

modalitàdi visualizzazione

normale, premere di nuovo il tasto.

(annulla): Riduce lo schermo

Teletext per sovrapporlo alla

trasmissione corrente.

Tipica pagina Teletext

A Numero della pagina

B Identità della stazione

C Numero della pagina

corrente o stato della

F Informazioni sullo

4_BN68-02849A-00Ita.indd 55 2010-04-01 오후 8:04:4456 Italiano Altre informazioni

Assemblaggio dei cavi Tipo piedistallo 3

3 Tipo montaggio a parete ✎

Non tirare eccessivamente i cavi durante la loro disposizione. In caso contrario, i terminali di connessione del prodotto potrebbero subire danni. 4_BN68-02849A-00Ita.indd 56 2010-04-01 오후 8:04:4557

05 Altre informazioni

Installazione del supporto a parete

Montaggio della staffa preforata

Durante l’installazione del televisore a parete, fissare la staffa preforata come

mostrato di seguito.

Preparazione per l’installazione di un supporto a parete

Esempio A. Installazione del supporto a parete

SAMSUNG Esempio B. Installazione di un supporto a parete

Per installare un supporto a parete, utilizzare un anello di ritenuta 1..

Installazione del Kit di montaggio a parete

Il kit di montaggio a parete (venduto separatamente) consente di montare il televisore alla parete.

Per informazioni dettagliate sull’installazione a parete, consultare le istruzioni fornite insieme al kit. Rivolgersi a un tecnico per il

montaggio della staffa a parete.

Samsung Electronics non può essere ritenuta responsabile per qualsiasi danno al prodotto o infortuni causati da una

installazione autonoma del televisore da parte dell’utente.

Specifiche del kit di montaggio a parete (VESA)

Il kit di montaggio a parete non è fornito in dotazione ma è venduto separatamente.

Installare il supporto su una parete solida perpendicolare al pavimento. Se il supporto deve essere fissato ad altri tipi di

materiale, consultare il rivenditore di zona. Una installazione a soffitto o su pareti inclinate può provocare la caduta dell’unità e

Nella tabella sotto riportata vengono indicate le dimensioni standard dei kit di montaggio a parete.

All’acquisto di un kit di montaggio a parete, verrà fornita la guida all’installazione e tutte le parti necessarie per il

Non utilizzare viti non conformi agli standard VESA.

Non utilizzare viti più lunghe delle dimensioni standard o non conformi alle specifiche dello standard VESA. Viti troppo

lunghe possono danneggiare i componenti interni del televisore.

Per montaggi a parete non conformi alle specifiche delle viti standard VESA, la lunghezza delle viti potrebbe differire

in base alle loro specifiche.

Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto o causarne la caduta provocando

lesioni personali. Samsung non può essere ritenuta responsabile per tali incidenti.

Samsung non può essere ritenuta responsabile per eventuali danni o lesioni personali qualora vengano usati kit di

montaggio a parete non conformi allo standard VESA o l’utente non segua le istruzioni di installazione fornite.

Non montare il televisore con una inclinazione superiore ai 15 gradi.

pollici Spec. VESA (A * B) Vite standard Quantità

Non installare il Kit di montaggio a parete mentre il televisore è acceso. In caso contrario, potrebbero

verificarsi incidenti con lesioni personali causate da scosse elettriche

4_BN68-02849A-00Ita.indd 58 2010-04-01 오후 8:04:4759 Italiano 05 Altre informazioni

Blocco antifurto Kensington Il blocco Kensington non è fornito da Samsung. Si tratta di un dispositivo che assicura fisicamente il sistema qualora utilizzato in luogo pubblico. L’aspetto del dispositivo e il metodo di blocco possono variare in base alla marca del prodotto. Per informazioni sull’uso, consultare il manuale fornito insieme al blocco Kensington. ✎ Trovare l’icona “ K ” sul retro del televisore. L’alloggiamento del blocco Kensington si trova di fianco all’icona “ K

”. Per bloccare il prodotto seguire questi passaggi:1. Avvolgere il blocco Kensington intorno a un oggetto fisso di grandi dimensioni, come un tavolo o una sedia. 2. Far scorrere il terminale con il blocco attraverso il terminale ad anello del blocco Kensington.

3. Inserire il dispositivo di blocco nello slot Kensington sul prodotto (1). 4. Bloccare il dispositivo. ✎

Queste istruzioni sono da ritenersi generiche. Per istruzioni più dettagliate, consultare il manuale dell’utente fornito insieme al dispositivo di blocco. ✎ Il dispositivo di blocco è in vendita separatamente. ✎ La posizione del blocco Kensington può variare a seconda del modello di televisore. Fissaggio del televisore alla parete

Attenzione: Tirare, spingere o arrampicarsi sul televisore sono azioni che possono provocarne la caduta. Si raccomanda di non far giocare i bambini con il televisore poiché potrebbero appendersi ad esso destabilizzandolo; se ciò dovesse verificarsi, il televisore potrebbe cadere provocando lesioni personali gravi e perfino mortali. Seguire tutte le precauzioni di sicurezza descritte della documentazione allegata. Per una maggiore stabilità e sicurezza del prodotto, installare il dispositivo anticaduta come segue. ¦ Per evitare una eventuale caduta del televisore 1. Avvitare saldamente i ganci alla parete. Verificare che le viti di fissaggio siano ben serrate. ✎ A seconda del tipo di parete, potrebbe essere necessario utilizzare anche un fisher. ✎ Poiché i ganci, le viti e il cavo di sicurezza non sono forniti in dotazione, è necessario acquistare tali materiali separatamente.2. Rimuovere le viti dal centro del pannello posteriore del televisore, inserirle nei ganci, quindi avvitarle nuovamente al televisore. ✎ Le viti potrebbero non essere fornite insieme al prodotto. In questo caso, acquistare le viti separatamente in base alle specifiche qui riportate. ✎ Specifiche delle viti x Per i modelli da 19 ~ 22 pollici: M4 x Per i modelli da 23 ~ 65 pollici: M8 3. Collegare i ganci fissati al televisore a quelli fissati alla parete utilizzando un cavo resistente, quindi legarlo strettamente. ✎

x Installare il televisore il più possibile vicino alla parete in modo che non possa cadere all’indietro. x Collegare il cavo in modo che i ganci fissati alla parete si trovino allineati o leggermente più in basso di quelli fissati al televisore. x Slegare il cavo prima di spostare il televisore.4. Accertarsi che tutte le connessioni siano adeguatamente fissate. Controllare periodicamente le connessioni per verificarne l’eventuale usura o rottura. Per qualsiasi dubbio relativo alla sicurezza delle connessioni effettuate, contattare un installatore specializzato.Parete 1 <Opzionale>Pannello posteriore del televisore 4_BN68-02849A-00Ita.indd 59 2010-04-01 오후 8:04:4860

Risoluzione dei problemi

In caso di domande sul funzionamento del televisore, consultare per prima cosa l’elenco sottostante. Se nessuno dei

consigli sottoriportati si dimostra utile per risolvere il problema, visitare il sito “www.samsung.com”, quindi fare clic sulla voce

Assistenza, oppure chiamare il numero del Call Center riportato in ultima pagina.

Problemi Soluzioni e spiegazioni

Qualità dell’immagine Per prima cosa, eseguire il Test immagine per confermare che il televisore sia in grado di visualizzare

correttamente l’immagine di prova. (accedere a MENU - Supporto - Auto diagnosi - Test immagine) (p. 28) Se l’immagine di prova viene visualizzata correttamente, la scarsa qualità dell’immagine potrebbe essere causata dalla sorgente o dal segnale.La qualità dell’immagine non sembra all’altezza di quella vista in negozio.• Se si possiede un ricevitore via cavo/set top box analogico passare ad uno digitale. Usare i cavi HDMI o Component per ottenere una qualità delle immagini HD (high definition). • Abbonato servizi cavo/satellite: Provare le stazioni HD dal channel line up. • Connessione antenna: Provare le stazioni HD dopo avere eseguito il programma automatico. ✎ Molti canali HD trasmettono contenuti SD (Standard Definition) aggiornati.• Regolare la risoluzione di uscita video del ricevitore via cavo/satellitare su 1080i o 720p. • Guardare il televisore alla distanza minima raccomandata, basata sulla dimensione dello schermo e la definizione del segnale visualizzato.L’immagine è distorta: sono visibili blocchi grandi, blocchi piccoli, punti e pixel• La compressione di contenuti video può causare la distorsione dell’immagine specialmente nel caso di immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d’azione. • Un segnale debole o di scarsa qualità può causare la distorsione dell’immagine. Questo non è un problema del televisore.• L’uso di telefoni cellulari vicino al televisore (fino a 1 m) può causare disturbi nella trasmissione di immagini in modalità analogica o digitale. I colori sono errati o mancano. • Se si sta utilizzando una connessione component, verificare che i cavi component siano collegati alla porte appropriate. Collegamenti errati o instabili possono causare problemi di colori o schermate vuote. Colori o luminosità deboli. • Regolare le opzioni Immagine nel menu TV. (accedere a Immagine / Colore / Luminosità / Nitidezza) (p. 17) • Regolare l’opzione Risp. energia nel menu TV. (accedere a MENU - Immagine - Soluzione Eco - Risp. energia) (p. 17) • Provare a reimpostare l’immagine visualizzandola con le impostazioni predefinite. (accedere a MENU - Immagine - Reset immagine) (p. 23)Si nota una linea punteggiata sul bordo dello schermo. • Se la dimensione dell’immagine è impostata su Adatta a schermo, modificarla selezionando 16:9. (p. 19) • Cambiare la risoluzione del ricevitore via cavo/satellitare. L’immagine è in bianco e nero. • Se si sta usando un ingresso composito AV, collegare il cavo video (giallo) alla porta verde dell’ingresso component 1 del televisore.Nel cambiare i canali, l’immagine viene fermata, distorta o ritardata.• Se il prodotto è connesso a un ricevitore via cavo, reimpostare il ricevitore. Riconnettere il cavo CA e attendere fino al riavvio del ricevitore. L’operazione potrebbe richiedere fino a 20 minuti. • Impostare la risoluzione di uscita del ricevitore via cavo su 1080i o 720p. Qualità audio Per prima cosa, eseguire il Test audio per confermare che l’impianto audio del televisore funzioni in modo appropriato. (accedere a MENU - Supporto - Auto diagnosi - Test audio) (p. 28) Se l’audio viene riprodotto correttamente, il problema potrebbe essere causato dalla sorgente o dal segnale.L’audio non viene riprodotto oppure il livello del volume risulta troppo basso anche se impostato al valore massimo.• Verificare il volume del dispositivo esterno collegato al televisore. L’immagine è buona ma l’audio è escluso. • Impostare l’opzione Seleziona altoparlante su Altoparlante TV nel menu Suono. (p. 24) • Se si sta usando un dispositivo esterno, accertarsi che i cavi audio siano collegati alle porte di ingresso audio del televisore. • Se si sta usando un dispositivo esterno, verificare l’opzione di uscita audio del dispositivo (per es. potrebbe risultare necessario cambiare l’opzione audio del ricevitore via cavo su HDMI in caso di una HDMI collegata al televisore). • Se si usa un cavo DVI-HDMI, è necessario utilizzare un cavo audio separato. • Se il televisore è dotato di una porta per le cuffie, verificare che non vi sia un dispositivo ad essa collegato. Gli altoparlanti emettono un rumore anomalo. • Verificare le connessioni dei cavi. Verificare che i cavi video non siano connessi a un ingresso audio. • Per le connessioni Antenna/Cavo, verificare l’intensità del segnale. Un segnale basso può causare la distorsione dell’audio. 4_BN68-02849A-00Ita.indd 60 2010-04-01 오후 8:04:4861

05 Altre informazioni

Problemi Soluzioni e spiegazioni

Nessuna immagine, video spento

Il televisore non si accende. • Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il

televisore sia acceso.

• Accertarsi che la presa a muro sia funzionante.

• Provare a premere il tasto POWER sul televisore per verificare che il problema non sia il telecomando. Se il

televisore si accende, vedere la sezione “Il telecomando non funziona” sotto riportata.

Il televisore si spegne automaticamente. • Verificare che l’opzione Timer stand-by sia impostata su Off nel menu Impostazione. (p. 25)

• Se il televisore è collegato al PC, verificare le impostazioni di alimentazione del PC.

• Verificare che la spina del cavo di alimentazione CA sia correttamente collegata a una presa a muro e il

televisore sia acceso.

• Durante la visione del televisore mediante connessione via antenna o cavo, l’apparecchio si spegnerà dopo

10 ~ 15 minuti di mancanza di segnale.

Nessuna immagine/video. • Verificare le connessioni dei cavi (scollegare e ricollegare tutti i cavi del televisore e dei dispositivi esterni).

• Impostare le uscite video dei dispositivi esterni (ricevitore via cavo/STB, lettore DVD, Blu-ray, ecc) in modo

che le connessioni corrispondano agli ingressi del televisore. Ad esempio, se l’uscita di un dispositivo

esterno è HDMI, deve essere collegata a un ingresso HDMI sul televisore.

• Verificare che i dispositivi collegati siano accesi.

• Selezionare la corretta sorgente del televisore premendo il tasto SOURCE sul telecomando TV.

Connessione RF (Cavo/Antenna)

Il televisore non riceve tutti i canali. • Verificare che il cavo dell’antenna sia correttamente collegato.

• Provare a impostare Plug & Play (Impostazione iniziale) per aggiungere i canali disponibili all’elenco canali.

Accedere a MENU - Impostazione - Plug & Play (Impostazione iniziale) e attendere la memorizzazione di

tutti i canali disponibili (p. 7).

• Verificare che l’antenna sia posizionata correttamente.

L’immagine è distorta: sono visibili blocchi

grandi, blocchi piccoli, punti e pixel

• La compressione di contenuti video può causare la distorsione dell’immagine specialmente nel caso di

immagini caratterizzate da movimenti rapidi, come per esempio eventi sportivi o film d’azione.

• Un segnale basso può causare la distorsione dell’immagine. Questo non è un problema del televisore.

Connessione PC Viene visualizzato il messaggio “Modo non

• Impostare la risoluzione di uscita e la frequenza del PC in modo che corrispondano alle risoluzioni

supportate dal televisore. (p. 29)

“PC” viene sempre riportato nell’elenco delle

sorgenti anche quando non risulta collegato

• E’ normale; nell’elenco sorgenti, “PC” risulta sempre evidenziato anche quando non è collegato alcun PC.

Il video è buono ma l’audio è escluso. • Se si sta utilizzando una connessione HDMI, verificare le impostazioni di uscita audio del PC.

Connessione di rete (in base al modello)

Mancata connessione di rete wireless. • Per la rete wireless, è necessario utilizzare il dongle USB wireless di Samsung.

• Verificare che la Connessione di rete sia impostata su Wireless (p. 32).

• Verificare che il televisore sia collegato a un router IP wireless.

Registrazione / Timeshift

USB-enheden genkendes ikke, eller en

• Gendan USB-enheden med gendannelsesfunktionen i Enhedskontrol.

La funzione di registrazione non si avvia. • Verificare che sia collegato un dispositivo USB.

• Verificare che il canale selezionato sia un canale digitale dal quale sia possibile registrare.

• In caso di segnale debole o mancante, la funzione di registrazione verrà automaticamente chiusa.

• Il televisore non avvierà la registrazione se il dispositivo USB non ha sufficiente memoria libera. Verificare

Mod. TimeShift non funziona. • Verificare che sia collegato un dispositivo USB.

• I canali radio e le trasmissioni analogiche non sono supportati.

• I canali di trasmissione dati non sono supportati.

• In caso di segnale debole o mancante, la funzione Mod. TimeShift verrà automaticamente chiusa.

• La funzione Mod. TimeShift non verrà eseguita se il dispositivo USB non dispone di memoria sufficiente.

Un messaggio indica un errore nell’esecuzione del

test delle prestazioni, e le funzioni di registrazione

e Mod. TimeShift non sono selezionabili.

• Questi problemi possono verificarsi se si usa un dispositivo USB a bassa capacità che non supporta la

Problemi Soluzioni e spiegazioni

Una registrazione programmata non si è

La funzione di registrazione programmata non è disponibile per determinate operazioni (formattazione, test

prestazioni, controllo errori, cancellazione) che accedono al file system di un dispositivo USB.

• In mancanza di un dispositivo USB collegato, il televisore non effettuerà la registrazione programmata.

• Il televisore non avvierà la registrazione se il dispositivo USB non ha sufficiente memoria libera.

• Se si effettua la registrazione da un canale bloccato mediante la funzione Blocco Canale, per riprodurre il

contenuto registrato verrà richiesta immissione del PIN.

Nonostante il collegamento di diversi

dispositivi di registrazione, il televisore

interrompe la registrazione.

• Se sono collegati più dispositivi di registrazione ma il dispositivo impostato come Dispos registr. Predefin

non ha memoria sufficiente, la registrazione verrà interrotta. Attempt recording again. Il dispositivo che

dispone di una maggiore quantità di memoria libera verrà automaticamente impostato come

Dispos registr. Predefin e il televisore riprenderà la registrazione. Altri L’immagine non rimane visualizzata a pieno

• I canali HD riporteranno barre scure verticali su entrambi i lati dello schermo durante la visualizzazione di

• Quando vengono trasmessi film con un rapporto d’immagine diverso da quello del televisore, appaiono

barre nere sui lati superiore e inferiore dello schermo.

• Regolare la dimensione dell’immagine sul dispositivo esterno o sul televisore per visualizzare l’immagine a

Il telecomando non funziona. • Sostituire le pile del telecomando prestando attenzione a rispettare le polarità (+/–).

• Pulire la finestra di trasmissione del sensore sul telecomando.

• Puntare il telecomando direttamente verso il televisore a una distanza di 1,5~2 metri.

Il telecomando del ricevitore via cavo/

satellitare non riesce ad accendere o

spegnere il televisore o a regolare il volume.

• Programmare il telecomando del ricevitore via cavo/satellitare in modo che possa controllare le funzioni del

televisore. Consultare il manuale dell’utente del ricevitore via cavo/satellitare per il codice TV SAMSUNG.

Viene visualizzato il messaggio “Modo non

• Verificare la risoluzione del televisore supportata e regolare di conseguenza la risoluzione di uscita del

dispositivo esterno. Vedere le impostazioni della risoluzione a pagina 29 di questo manuale.

Si avverte un odore di plastica provenire dal

• Ciò è normale e l’odore svanirà nel corso del tempo.

Le Informazioni sul segnale del televisore

non sono disponibili nel menu Test auto

• Questa funzione è disponibile solo con canali digitali e connessione antenna / RF/Coax. (p. 28)

Il televisore è inclinato su un lato. • Rimuovere il piedistallo dal televisore quindi rimontarlo.

Si riscontrano difficoltà nel rimontare il

• Verificare che il televisore sia posizionato su una superficie piana. Se non si riesce a svitare le viti fissate al

televisore, utilizzare un cacciavite magnetico.

Il menu dei canali è in colore grigio.

• Il menu Canale è disponibile solo se è selezionato il televisore come sorgente.

Le impostazioni andranno perse dopo 30

minuti o a ogni spegnimento del televisore.

• Se il televisore è in modalità Demo Negozio, ogni 30 minuti verranno azzerate le impostazioni audio e

immagine. Commutare la modalità Demo Negozio in Uso dom. secondo la procedura Plug & Play

(Impostazione iniziale). Premere il tasto SOURCE per selezionare la modalità TV, quindi selezionare MENU

→ Impostazione → Plug & Play (Impostazione iniziale) → ENTER E

Perdita intermittente di segnale audio o video. • Verificare le connessioni e ricollegare i cavi.

• La perdita del segnale audio o video può essere causata dall’uso di cavi eccessivamente rigidi o spessi.

Verificare che i cavi siano sufficientemente flessibili da consentire un uso prolungato nel tempo. In caso di

montaggio a parete, si consiglia di utilizzare cavi con connettori da 90°.

Osservando da vicino il bordo della cornice

del televisore si notano delle piccole particelle.

• Ciò non costituisce un difetto ma fa parte del design del prodotto.

Il menu PIP non è disponibile. • La funzione PIP è disponibile solo quando il segnale proviene da una sorgente HDMI, PC o component

Sullo schermo compare Il messaggio

“Segnale criptato” o “Segnale debole/Nessun

• Se si sta utilizzando un modulo CAM CARD (CI/CI+), verificare che sia installato nell’alloggiamento common

• Se il problema persiste, estrarre il modulo CAM CARD dal televisore e reinserirlo.

E’ stato spento il televisore 45 minuti fa, e il

televisore si è riacceso.

• Ciò è normale. Il televisore è dotato della funzione OTA (Over The Aerial) per eseguire automaticamente la

funzione di aggiornamento del firmware scaricato durante la visione del televisore.

Vi sono ricorrenti problemi di immagine/suoni. • Verificare e modificare il segnale/la sorgente.

E’ possibile che si verifichi una reazione

tra la gomma della base del piedistallo e la

superficie di alcuni mobili.

• Al fine di evitare tale situazione, montare piedini di feltro su qualunque superficie del televisore possa entrare

in contatto con il mobile.

Lo schermo LED TFT utilizza un pannello composto da sotto pixel la cui produzione richiede una speciale tecnologia.

Tuttavia, sullo schermo alcuni pixel potrebbero risultare più luminosi o più scuri. Questo fenomeno non ha alcun impatto

sulle prestazioni del prodotto.

4_BN68-02849A-00Ita.indd 62 2010-04-01 오후 8:04:4963

05 Altre informazioni

7,460,688; 7,519,274

Marchio / Licenza / Avviso di brevetto GUIDE Plus+

GUIDE Plus+ è (1) un marchio registrato o un marchio di, (2) prodotto su licenza di e (3) oggetto

di vari brevetti internazionali e applicazioni di brevetto possedute da, o concesse in licenza a,

Gemstar-TV Guide International, Inc. e/o sue consociate.

Note legali GUIDE Plus+:

GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE CONSOCIATE NON SONO IN ALCUN MODO RESPONSABILI PER L’ACCURATEZZA DELLE INFORMAZIONI DEL PROGRAMMA FORNITE DAL SISTEMA GUIDE PLUS+. IN NESSUN CASO GEMSTAR-TV GUIDE INTERNATIONAL, INC. E/O LE SUE CONSOCIATE POSSONO ESSERE RITENUTE RESPONSABILI PER QUALSIASI IMPORTO CORRELATO A PERDITA DI PRODOTTO, PERDITA DI AFFARI, O PER DANNI INDIRETTI, SPECIALI O CONSEGUENTI IN CONNESSIONE ALLA FORNITURA O ALL’USO DI QUALSIASI INFORMAZIONE, ATTREZZATURA O SERVIZIO RELATIVO AL SISTEMA GUIDE PLUS+.

Avviso di licenza per il software open source

Nel caso sia stato utilizzato software open source, le Licenze Open Source sono disponibili sul menu del prodotto.

L’Avviso di licenza per il software open source è disponibile solo in lingua inglese.

4_BN68-02696K-01Ita.indd 63 2010-04-02 오후 4:07:1064

Design e specifiche sono soggetti a modifiche senza preavviso.

Per l’alimentazione elettrica e il consumo di corrente, consultare l’etichetta apposta al prodotto.

4_BN68-02849A-00Ita.indd 64 2010-04-01 오후 8:04:5065

05 Altre informazioni

A Aggiornamento software 28

Collegamento a un dispositivo audio

Collegamento a un PC 29

Connessione di rete 30

Formato immagine 19, 45

G Gestione canali 13

I Impostazione rete 31, 33

Indicatore di alimentazione 5

Informazioni sul segnale 28

Modalità Solo RGB 18

Modifica dei canali 16

Musica di sottofondo 45

Risoluzione dei problemi 60

Risoluzione ottimale 29

Risparmio energia 17

S Seleziona altoparlante 24

Spazio di installazione 2

Trasparenza dei menu 27

Usare Vis. canali 12

Uso dei Canali Preferiti 14

Uso di Vista programmazione 13
