BEDIENUNGSANLEITUNG UE32C8780 SAMSUNG

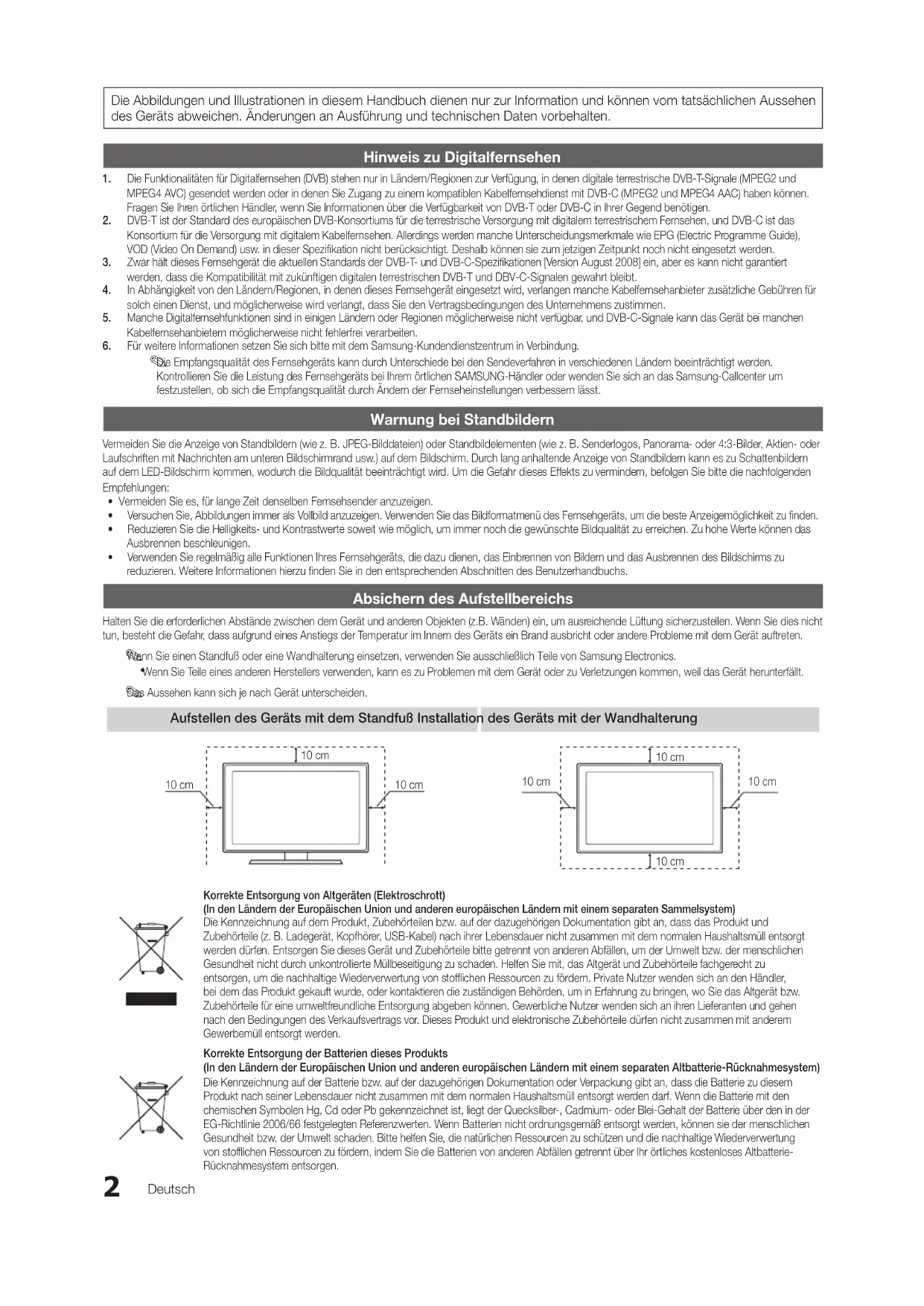

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen

des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und

MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können.

Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das

Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (Electric Programme Guide),

VOD (Video On Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert

werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.

4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für

solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen

Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden.

Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um

festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z.B. JPEG-Bilddateien) oder Standbildelementen (wie z.B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder

Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern

auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.

• Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden.

• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das

Ausbrennen beschleunigen.

• Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu

reduzieren. Weitere Informationen hierzu finden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht

tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und

Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt

werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu

entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler,

bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw.

Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen

nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

Korrekte Entsorgung der Batterien dieses Produkts

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Altbatterie-Rücknahmesystem)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem

Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den

chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der

EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen

Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung

von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-

Rücknahmesystem entsorgen.

DEUTSCH Deutsch Inhalt

7 Verbinden mit einer Antenne

7 Plug & Play (Anfangseinstellung)

8 Anschließen an ein AV-Gerät

10 Anschließen an ein Audiogerät

11 Signalquellen wählen

12 Navigieren in den Menüs

12 Verwenden der INFO Taste

(Elektronische Programmzeitschrift)

28 Unterstützungsmenü

Erweiterte Funktionen

29 Anschließen an einen PC

30 Netzwerkverbindung

Weitere Informationen

55 Videotext für Analogkanäle

56 Verlegen der Kabel

57 Anbringen der Wandhalterung

59 Kensington-Schloss als Diebstahlsicherung

59 Befestigen des Fernsehgeräts an der Wand

Achten Sie auf das Symbol!

t Diese Funktion können Sie durch Drücken der Taste TOOLS auf der Fernbedienung aufrufen.Hinweis ZielwahltasteTOOLS [UC8790]BN68-02849A-00L04.indb 3 2010-04-01 오후 7:00:374 Deutsch Erste Schritte

✎ Überprüfen Sie die Verpackung Ihres LED-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung. ✎ Farbe und Form der Teile können sich je nach Modell unterscheiden. ✎ Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden. [ VORSICHT: STELLEN SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICHT VOM GETRENNT WERDEN KANN y Fernbedienung und 2 Batterien (Typ AAA) y Garantiekarte / Sicherheitshinweise (nicht überall verfügbar) y Reinigungstuch y Bedienungsanleitung y Montagehalterung & Schraube (1 Stk.) y Haltering (4 Stk.) y Standfuß mit Kabelhalter

y Kabelbinder y Kabelhalter (3 Stk.) y LAN Adapter y Antennenadapter (Terrestrisch / Kabel) y Antennenadapter (Satellit) y Glasfaserakabeldapter y PC-Adapter

y Komponentenadapter y AV-Adapter y SCART-Adapte (2 Stk.) Weitere Informationen finden Sie im Installationshandbuch für den Standfuß. s

s M4 X L8 y Standfuß (1 Stk.) y Leitschiene (1 Stk.) y Schrauben (9 Stk.)

✎ Die optimale Kabelverbindung ist bei diesem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden. y Maximaler Durchmesser - 14mm(M4 X L8) [UC8790]BN68-02849A-00L04.indb 4 2010-04-01 오후 7:00:405

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt

anschließend. Im Standbymodus leuchtet die Anzeige permanent.

SOURCE E Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie

diese Taste wie die ENTER E

auf der Fernbedienung verwenden.

MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem

Bildschirmmenü anzuzeigen.

Y Einstellen der Lautstärke. Im Bildschirmmenü können Sie die

wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Kanals. Im Bildschirmmenü können Sie die

wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.

Ein- und Ausschalten des Fernsehgeräts.

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z.B. wenn Sie verreist sind). Eine kleine Menge

Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das

Netzkabel aus der Steckdose zu ziehen.

Fernbedienungssensor

[UC8790]BN68-02849A-00L04.indb 5 2010-04-01 오후 7:00:406

Erste Schritte Deutsch Fernbedienung Einlegen von Batterien (Batteriegröße: AAA) ✎ HINWEIS x Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m ein. x Helles Licht kann die Leistung der auf der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung. x Form und Farbe können sich je nach Modell unterscheiden.POWERSOURCEON/OFFINTERNET @TV CONTENTMEDIA.PP.SIZEADSUBT.

3D TTX/MIXPRE-CHGUIDECH LIST MUTE TOOLSRETURN EXIT INFO MENU A B C DEin- und Ausschalten des Fernsehgeräts.Anzeigen und Auswählen aller verfügbaren Videosignalquellen (s. 11).Hiermit wird die Beleuchtung der Fernbedienung ein- und ausgeschaltet. Wenn sie eingeschaltet ist, werden die Tasten beim Drücken kurz beleuchtet.(Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung verwenden, verkürzt dies die Lebensdauer der Batterie.)Zurück zum vorherigen Kanal.Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.Wechseln des Kanals.Anzeigen der Senderlisten auf dem Bildschirm (s. 14).Anzeigen des elektronischen Programmführers (s. 12).Anzeigen von Informationen auf dem BildschirmSchließen des Menüs.Direkter Zugriff auf die Kanäle.Einstellen der Lautstärke.Alternativ wählen Sie “Videotext ein”, “Doppel”, “Mix” oder “Aus” Das OSD-Menü wird geöffnet. Hiermit können Sie häufig verwendete Funktionen schnell auswählen.Anzeigen der Inhalte anzeigen mit TV-Programm, 3D, Internet@TV, Media Play und AllShare.Zurück zum vorherigen Menü.Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten.Tasten in den Menüs Kanal-Manager, Internet@TV, Media Play usw.Verwenden Sie diese Tasten im Modus Media Play und Anynet+ (HDMI-CEC) (s. 37, 46). (Die Taste � : dient auch zum Steuern von Aufnahmen auf Samsung-Rekordern, die über Anynet+(HDMI-CEC), Timeshift und PVR verfügen.)MEDIA.P: Anzeigen von Media Play (s. 37). INTERNET@TV: Verbindung zu verschiedenen Internetdiensten (s. 50).3D: Einstellen des Videos, das mit dem 3D-Signal zur Verfügung gestellt wird (s. 21).AD: Ein- und Ausschalten der Audiobeschreibungen (s. 24). Diese Funktion ist nicht überall verfügbar.P.SIZE :Auswählen des Bildformats (s. 19).SUBT.: Anzeigen der digitalen Untertitel (s. 26). [UC8790]BN68-02849A-00L04.indb 6 2010-04-01 오후 7:00:417 01 Erste SchritteDeutschVerbinden mit einer AntenneWenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen. ✎ Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne. Plug & Play (Anfangseinstellung)Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie auf POWERP. Plug & Play ist nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist.

✎ Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste. 1 Auswählen der Sprache

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie die gewünschte Sprache des Bildschirmmenüs(OSD)

2 Auswählen von Shop-Demo oder Privatgebrauch

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die ENTER E

• Wählen Sie den Modus Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt. • Zurückstellen des Geräts von Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt. 3 Wählen eines Landes

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie das gewünschte Land. ✎

Nachdem Sie das Land im Menu Land eingestellt haben, werden Sie bei manchen Modellen anschließend aufgefordert, die PIN-Nummer einzurichten. ✎ Die Ziffernkombination 0-0-0-0 durfen Sie als PIN-Nummer nicht eingeben. 4 Auswählen einer Antenne

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

. Wählen Sie Terrestrisch, Kabel oder Satellit. 5 Auswählen eines Senders.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER E

Wählen Sie einen Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen, können Sie den Sendern

im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Kanal → Autom. Senderspeich. (s. 14). ✎

Wenn zuerst Terrestrisch oder Cable gewählt werden: Nachdem alle Terrestrisch oder Kanal-Kanäle gespeichert wurden, wird der Schritt zum Speichern der Satellit Kanäle angezeigt. ✎

Wenn zuerst Satellit gewählt wird: Nachdem alle Satellit -Kanäle gespeichert wurden, wird der Schritt zum Speichern der Air oder Cable-Kanäle angezeigt. ✎ Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die ENTER E

Einstellen des Uhrmodus Stellen Sie den Uhrmodus automatisch oder manuell ein.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTER E

Wählen Sie Ihre Zeitzone durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die Taste ENTER E

. (je nach Land) 8 Anzeigen des HD-Anschlussplan.Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt. 9 Gute Fernsehunterhaltung!Drücken Sie auf ENTER E

. So setzen Sie diese Funktion zurück Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet “0-0- 0-0”. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.ANT OUT ANT 2 IN

ANT 1 IN VHF/UHF-AntenneSatellitenantenne oder Kabel [UC8790]BN68-02849A-00L04.indb 7 2010-04-01 오후 7:00:428 Deutsch Anschlüsse

Anschließen an ein AV-Gerät Mit Hilfe eines HDMI oder HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiverv ✎ HDMI IN 1(DVI), 2(ARC), 3, 4, PC/DVI AUDIO IN x

Eine Verbindung über HDMI/DVI-Kabel kann nur über den HDMI IN 1(DVI)-Anschluss erfolgen. Verwenden Sie ein DVI/HDMI-Kabel oder einen DVI/HDMI-Adapter (DVI auf HDMI) für den DVI-Kabelanschluss und die PC/DVI AUDIO IN-Anschlüsse für die Audioverbindung. x Wenn ein externes Gerät wie ein DVD- / Blu-ray-Player / Kabelreceiver / Satellitenreceiver mit Untertsützung für HDMI-Versionen älter als 1,4 angeschlossen wird, funktioniert das Fernsehgerät möglicherweise nicht wie erwartet (z.B. kein Bild / kein Ton / störendes Flackern / falsche Farben). x Wenn nach dem Anschließen eines HDMI-Kabels keine Tonausgabe erfolgt, überprüfen Sie die HDMI-Version des externen Geräts. Wenn Sie vermuten, dass die Version älter als 1,4 ist, wenden Sie sich an den Lieferanten des Geräts, um die HDMI-Version zu bestätigen und ein Upgrade anzufordern. x Samsung-Fwernsehgeräte unterstützen HDMI 1.4 (mit 3D und Audio-Rückkanal). Allerdings wird ARC (Audio-Rückkanal) nur von HDMI IN 2(ARC) unterstützt. – Wenn 3D-Autoansicht aktiviert Ein ist, werden manche Funktionen, wie z. B. Internet@TV deaktiviert. Wenn dies ein Problem darstellt, deaktivieren 3D-Autoansicht 3D-Modus. x Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. – Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. – Wenn als Signalquelle TV eingestellt ist, ermöglicht die ARC-Funktion die Tonausgabe über einen Receiver. Die Tonsignale werden vom Fernseher über ein HDMI-Kabel an den Receiver übertragen, ohne dass ein gesondertes optisches Kabel benötigt wird. x

Es wird empfohlen, ein zertifiziertes HDMI-Kabel zu erwerben. Andernfalls kann es passieren, dass der Bildschirm leer bleibt oder ein Verbindungsfehler auftritt.HDMI OUTDVI OUT R-AUDIO-L AUDIO OUT W R DVD / Blu-ray-PlayerDVD / Blu-ray-Player Rot Weiß

[UC8790]BN68-02849A-00L04.indb 8 2010-04-01 오후 7:00:429

Verwenden von Komponentenkabeln (bis 1080p), Audio/Video-Kabeln (nur 480i) oder Scartkabeln

Verfügbare Geräte: DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver, Videorekorder

Im Ext.1, Ext.2-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.

Um die beste Bildqualität zu erhalten, wird einen Komponentenverbindung über den A/V-Anschluss empfohlen.

RotRot WeißWeiß GelbRot Blau Grün

[UC8790]BN68-02849A-00L04.indb 9 2010-04-01 오후 7:00:4310 Deutsch Anschlüsse

Anschließen an ein Audiogerät Mit einem Glasfaserkabel (digital) oder einem (analogen) Audiokabel oder dem KopfhöreranschlussesVerfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino ✎ DIGITAL AUDIO OUT (OPTICAL) x

Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System. x 5,1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5,1-Kanalton unterstützt. x Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5,1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5,1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD- / Blu-ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen. ✎ Kopfhörer H : Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet. x Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt. x Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt. ✎ AUDIO OUT: Zum Anschließen an die Audioeingänge Ihres Verstärker-/DVD-Heimkinosystems. x Verwenden Sie für den Anschluss den richtigen Stecker. x

Ein Audioverstärker ist mit den AUDIO OUT-Anschlüssen verbunden: Vermindern Sie die Lautstärke des

Fernsehers und stellen Sie die Lautstärke mit dem Lautstärkeregler des Verstärkers ein.OPTICAL W R W R AUDIO IN R-AUDIO-L Digital-Audiosystem

[UC8790]BN68-02849A-00L04.indb 10 2010-04-01 오후 7:00:4411 Deutsch 02 Anschlüsse

Signalquellen wählen

Quellen Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z.B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ■ TV / Ext.1 / Ext.2 / PC / AV / Komponenten / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB ✎ Bei Quellen werden die angeschlossenen Signalquellen hervorgehoben. ✎ Ext.1, Ext.2 und PC bleiben immer aktiviert. Name bearb. ■ Videorekorder / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen. ✎ Wenn ein PC mit einer Auflösung von 1920 x 1080 bei 60Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DVI PC-Modus ein. ✎ Wenn Sie ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbinden, stellen Sie den Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein.ANSCHLÜSSE COMMON INTERFACE-STECKPLATZUm Bezahlsender zu sehen, müssen Sie eine „CI” oder „CI+”-Karte einsetzen. y Wenn Sie keine „CI” oder „CI+”-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal” angezeigt. y Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI” oder „CI+”-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. y Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed” Aktualisierung abgeschlossen angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist. ✎ HINWEIS x Sie können die „CI” oder „CI+”-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. x Ziehen Sie die „CI” oder „CI+”-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. x Die Richtung, in der Sie die „CI” oder „CI+”-Karte einsetzen müssen, ist auf der Karte markiert. x Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. x „CI” oder „CI+”-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler. x Bei Problemen wenden Sie sich an den Dienstanbieter. x

Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus. x Wenn Sie über Satellit fernsehen, müssen Sie die „CI“ oder „CI+“-Karte für den terrestrischen und Kabelempfang entfernen. Andernfalls ist das Bild gestört oder es fällt aus. SOURCE

[UC8790]BN68-02849A-00L04.indb 11 2010-04-01 오후 7:00:4412

Navigieren in den Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die

folgenden Schritte aus, um zu erfahren, wie Sie im Menü

navigieren und verschiedene Funktionen auswählen und

/ Richtungstaste: Cursor bewegen und

Elemente auswählen. Einstellungen bestätigen.

2 Taste RETURN: Zurück zum vorherigen Menü.

3 Taste MENU: Bildschirmmenü anzeigen.

4 Taste EXIT: Bildschirmmenü schließen.

Bedienung des Bildschirmmenüs(OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen

Das Hauptmenü mit seinen

Optionen wird auf dem Bildschirm

Bild, Ton, Kanal, Einstell.,

Wählen Sie durch Drücken der

Tasten ▲ oder ▼ ein Symbol.

ENTER E Drücken Sie die ENTER E

das Untermenü anzuzeigen.

Wählen Sie durch Drücken der

Tasten ▲ oder ▼ das gewünschte

Wählen Sie durch Drücken der

Tasten ◄ oder ► den Wert für

ein bestimmtes Element. Die

Methoden zum Anpassen der

Werte im Bildschirmmenü können in

Abhängigkeit vom jeweiligen Menü

ENTER E Drücken Sie die ENTER E

Konfiguraton abzuschließen.

Verwenden der INFO Taste (Elektronische Programmzeitschrift)

Auf dem Bildschirm werden der aktuelle Kanal

und bestimmte Audio/Video-Einstellungen

Die elektronische Programmführer zeigt

entsprechend der Sendezeit für jeden Kanal

tagesaktuelle Fernsehprogramminformation

y Blättern Sie mit ◄, ►, um Informationen

zu einem gewünschten Programm anzuzeigen, während

Sie einen anderen Sender anzeigen.

y Blättern Sie mit ▲, ▼, um Informationen für andere

Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender

wechseln möchten, drücken Sie auf die ENTER E

Die Informationen des elektronischen

Programmführers werden von den Sendern

zur Verfügung gestellt. Mit Hilfe der von

den Sendern zur Verfügung gestellten

Programmpläne können Sie im Voraus

Programme angeben, die Sie sehen

möchten, so dass das Fernsehgerät zur

angegebenen Zeit automatisch zum Kanal

des gewählten Programms wechselt. Je nach Aktualität

der Senderinformationen können Programmplätze leer oder

Verwenden der Kanalansicht

GUIDE INFO 18:11 Do. 6 Jan.AnsehenInformation

Ansichts. +24 Std. CH-Modus Information

TV-Programm Kanalansicht - TV 1 2 3 4 5 6 Heute [UC8790]BN68-02849A-00L04.indb 12 2010-04-01 오후 7:00:4613 Deutsch 03 Grundfunktionen Verwenden der Programmieransicht 1 Rot (Ansichts.): Anzeigen der Programme, die gerade laufen oder demnächst anfangen. 2 Gelb (+24 Std.): Anzeigen der Programme, die nach 24 Stunden gesendet werden. 3 Blau (CH-Modus): Wählen Sie die Art der Kanäle aus, die Sie im Fenster Kanalansicht anzeigen möchten. – Der CH-Modus unterscheidet sich je nach Antennensignal. 4 Information: Anzeigen von Details zum ausgewählten Programm. 5

k (Seite): Weiter zur nächsten oder vorherigen Seite.6 Taste ENTER E – Wenn Sie ein laufende Programm auswählen, können Sie es ansehen. – Wenn Sie ein zukünftiges Programm auswählen, können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTER E

und wählen Sie Programm. abbr.. Kanal-Manager Mit diesem Menü können Sie Favoriten löschen oder einstellen und den Programmführer für digitale Sendungen verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle, Satellit oder Vorgemerkt einen Sender. ■ Sender: Anzeigen der Senderliste anhand des Sendertyps. ■ * Eigene Kanäle: Anzeigen der Gruppe des Senders. ■ Satellit: Anzeigen der Senderliste anhand des Satellitensignals. ■Scheduled: Anzeigen aller vorgemerkten Programme. ✎ Verwenden der Farbtasten in Verbindung mit dem Kanal-Manager x Rot (TV-Empfang): Wählen Sie abwechselnd Terrestrisch, Kabel oder Satellit. x Grün (Zoom): Hiermit vergrößern oder verkleinern Sie die Sendernummer. x Gelb (Auswählen): Markieren Sie die gewünschten Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen c angezeigt. x Blau (Sortieren): Ändern der Sortierung in der Kanalliste (nach Kanalnamen oder Kanalnummer). x

k (Seite): Weiter zur nächsten oder vorherigen Seite. x

T (Extras): Hiermit zeigen Sie das Optionsmenü Kanal-Manager an. (Der Inhalt des Menüs “Optionen” hängt von der jeweiligen Situation ab.)Symbole zur Anzeige des KanalstatusSymbole Vorgang A Ein analoger Kanal. c Ein ausgewählter Sender. * Ein Kanal, der als Favorit eingestellt ist. ( Ein Programm, das gerade gesendet wird. \ Ein gesperrter Kanal. ) Ein vorgemerktes Programm. Programmführer-Typ (Samsung / Guide Plus+) (je nach Land)Sie können den gewünschten Programmführer auswählen. ■ Samsung: Hiermit stellen Sie den von Samsung angebotenen Programmführer ein. ■ Guide Plus+: Hiermit stellen Sie den von Rovi International Solutions angebotenen Programmführer ein. Weitere Informationen finden Sie unter „www.europe.guideplus.com”.c 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk 5 Class News 4 Coming Soon 27 Discovery

Satellit TV-Empfang Zoom Auswählen Sortieren k Seite

TV RadioDaten/And.KostenlosVerschlüsseltGefunden

Ansichts. Information

Programmieransicht 1 4 6 Heute

[UC8790]BN68-02849A-00L04.indb 13 2010-04-01 오후 7:00:4814 Deutsch Grundfunktionen

¦ Verwenden von Favoriten

Eigene Kanäle (im Kanal-Manager)Hiermit zeigen Sie alle Favoritenkanäle an. ■ Eigene Kanäle bearbeiten t : Sie können die gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen. ✎ Das Symbol „ * ” wird angezeigt, und der Sender wird als Eigene Kanäle festgelegt.1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4 der eigenen Kanäle hinzufügen oder löschen. x Sie können eine oder mehrere Gruppen auswählen.3. Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jede Gruppe angezeigt werden in Eigene Kanäle. Senderliste Sie können alle gesuchten Kanäle anzeigen.Kanalmenü ¦ Zurücksetzen von Kanälen

Antennentyp (Terrestrisch / Kabel / Satellit) Ehe Ihr Fernseher beginnen kann, die verfügbaren Kanäle zu speichern, müssen Sie die Art der Signalquelle angeben, die an das Fernsehgerät angeschlossen ist (z.B.: Terrestrisch, Kabel oder Satellit). Land Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. ■ Digitaler Sender: Sie können das Land für die digitalen Sender ändern. ■ Analogsender: Sie können das Land für die analogen Sender ändern. Autom. Senderspeich. Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät. ✎ Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Funktion Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet. ■ Antennentyp (Terrestrisch / Kabel / Satellit) t : Wählen Sie einen Antennentyp zum Speichern aus.Bei Einstellung von Antennentyp auf Terrestrisch oder Kabel: ■ Sendertyp (Digital und Analog / Digital / Analog): Wählen Sie einen Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder Digital: Wert für die Suche nach Kabelkanälen eingeben.Suchlaufmodus (Voll / Netzwerk / Schnell): Das Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät. ✎ Wenn Sie Schnell wählen, können Sie Netzwerk, Netzwerkkennung, Frequenz, Modulation und Symbolrate durch Drücken der Taste auf der auf der Fernbedienung manuell einstellen.Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerkkennung zwischen Auto oder Manuell. Netzwerkkennung: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerkkennung mit den Zifferntasten eingeben.Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.CH LISTc 1 1futech 2 * 24ore.tv 15 abc1 3 BBC World

5 Class News 4 Coming Soon 27 Discovery Satellit TV-Empfang Zoom Auswählen Sortieren k Seite

TV RadioDaten/And.KostenlosVerschlüsseltGefundenEigene Kanäle bearbeitenSperrenTimeraufnahmeTimer-Wdg.Kanalnr. bearbeitenEntfernen d

Antennentyp ist auf Satellit eingestellt:

■ Sendertyp (Alle / TV / Radio): Wählen Sie einen

Sendertyp zum Speichern aus.

■ Satellit: Auswählen des Satelliten zum Durchsuchen.

■ Suchmodus (Alle Kanäle/ Nur freie Kanäle):

Auswählen des Suchmodus für den gewählten Satelliten.

Sender manuell speichern

Manuelles Suchen nach einem Kanal und Speichern im

Wenn ein Kanal mit der Funktion Kindersicherung

gesperrt wurde, wird das Eingabefenster für die PIN

Bei Einstellung von Antennentyp auf Terrestrisch oder Kabel:

■ Digitaler Sender: Nach Abschluss des Suchlaufs

werden die Kanäle in der Kanalliste aktualisiert.

Bei Auswahl von TV-Empfang →

Terrestrisch : Kanal, Frequenz, Bandbreite

Bei Auswahl von TV-Empfang →

Kabel : Frequenz, Modulation, Symbolrate

■ Analogsender (Programm, Fernsehnorm, Tonsystem,

Kanal, Suchen): Falls kein oder nur schlechter

Ton zu hören sein sollte, wählen Sie einen anderen

P (Programm-Modus): Nach Abschluss der

Einstellungen sind die Sender lhrer Region unter den

Programmplätzen P0 bis maximal P99 gespeichert.

In diesem Modus können Sie Sender durch Eingabe

des Programmplatzes auswählen.

C (Terrestrische Kanäle) / S (Kabelkanäle): In diesen

beiden Modi können Sie Sender durch Eingabe der

Nummer anwählen, die dem terrestischen Sender

oder dem Kabelkanal zugeordnet ist.

Antennentyp ist auf Satellit eingestellt:

■ Satellit: Auswählen des Satelliten mit den Auf/Ab-

■ Transponder: Auswählen des Transponders mit den

■ Suchmodus (Alle Kanäle/ Nur freie Kanäle):

Auswählen der freien oder aller Kanäle zum Speichern.

■ Netzwerksuche (Deaktivieren / Aktivieren): Aktivieren/

Deaktivieren der Netzwerksuche mithilfe der Auf/Ab-

■ Signalqualität: Zeigen Sie den aktuellen Status des

Die Informationen zu den Satelliten und ihren

Transpondern hängen von den Sendebedingungen ab

und können sich jederzeit ändern.

Nach Abschluss der Einstellungen wechseln Sie

zu Suchen, und drücken Sie die ENTER E

Kanalsuchlauf wird gestartet.

Satellitensystem einrichten

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun

Ihre vierstellige PIN ein. Die Option

Satellitensystem einrichten ist verfügbar, wenn

TV-Empfang auf Satellit eingestellt ist. Ehe Sie

Autom. Senderspeich. ausführen, nehmen Sie die

Einstellungen unter Satellitensystem einrichten vor. Dann

wir die Kanalsuche normal durchgeführt.

■ Satellitenauswahl: Sie können die Satelliten für dieses

Fernsehgerät auswählen.

■ LNB-Versorgung (Ein / Aus): Aktivieren bzw.

Deaktivieren der Stromversorgung des LNB.

■ LNB-Einstellungen: Konfigurieren der Außenanlagen.

■ Satellit: Auswählen des Satelliten für den Empfang von

Transponder: Auswählen eines Transponders aus der

Liste oder Hinzufügen eines neuen Transponders.

DiSEqC-Modus: Auswählen des DiSEqC-Modus für

Unterste LNB-Frequenz: Einstellen einer niedrigeren

Oberste LNB-Frequenz: Einstellen einer höheren LNB-

Trägerton 22 kHz (Aus / Ein / Auto): Auswählen eines

Trägertons mit 22 kHz je nach LNB-Typ. Bei einem

universellen LNB wählen Sie Auto.

Signalqualität: Zeigen Sie den aktuellen Status des

■ Positionierereinstellungen: Konfigurieren des

Antennenpositionierers.

Positionierer (Ein / Aus): Aktivieren oder Deaktivieren

der Positionssteuerung.

Positioniertyp (USALS / DiSEqC 1.2): Umschalten

des Positionierertyps zwischen DiSEqC 1.2 und USALS

(Universal Satellite Automatic Location System).

– Längengrad: Einstellen des Längengrads für den

– Breitengrad: Einstellen des Breitengrads für den

– Längengrad für benutzerdefinierte Satelliten:

Einstellen des Längengrads für benutzerdefinierte

Benutzermodus: Einstellen der Satellitenantenne auf die

Positionen der verschiedenen Satelliten. Wenn Sie die

aktuelle Position der Satellitenantenne für einen bestimmten

Satelliten speichern, kann die Satellitenantenne in die

definierte Position geschwenkt werden, wenn das Signal

dieses Satelliten gewünscht wird.

– Satellit: Auswählen des Satelliten, um dessen

Position einzustellen.

– Transponder: Auswählen eines Transponders für den

Signalempfang aus der Liste.

– Bewegungsmodus: Auswählen des

Bewegungsmodus: Schritte oder kontinuierlich.

– Schrittweite: Einstellen der Schrittweite für

die Antennendrehung in Winkelgrad. Die

Schrittweite können Sie nur einstellen, wenn der

Bewegungsmodus auf Schritt eingestellt ist.

[UC8790]BN68-02849A-00L04.indb 15 2010-04-01 오후 7:00:4916 Deutsch Grundfunktionen – Zu gespeicherter Position wechseln: Schwenken der Antenne zur gespeicherten Satellitenpositionen. – Antennenposition: Einstellen und Speichern der Antennenposition des gewählten Satelliten. – Aktuelle Position speichern: Speichern der aktuellen Position als gewähltes Positionierlimit. – Signalqualität: Zeigen Sie den aktuellen Status des Sendesignals an.Installationsmodus: Einstellen der Begrenzungen für den Bewegungsumfang der Satellitenantenne oder Zurücksetzen der Position. Allgemein wird diese Funktion vom Installateur verwendet. – Endposition (Ost / West): Auswählen der Richtung für die Positionierergrenze. – Antennenposition: Einstellen und Speichern der Antennenposition des gewählten Satelliten. – Aktuelle Position speichern: Speichern der aktuellen Position als Positionierergrenze. – Position neu einstellen: Bewegen der Antenne in die Bezugsposition. – Neue Positionergrenze: Zulassen, dass die Antenne über den gesamten Schwenkbereich gedreht werden kann. ■ Alle Einstellungen zurücksetzen (OK / Abbr.): Die Stelliteneinstellungen werden auf die Werkseinstellungen zurückgesetzt. ¦ Bearbeiten von Kanälen Optionsmenü Kanal-Manager (im Kanal-Manager)1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Sendernamen bearbeiten oder Kanalnr. bearbeiten. ■ Sendernamen bearbeiten (nur Analogkanäle): Weisen Sie einen Kanalnamen Ihrer Wahl zu. ■ Kanalnr. bearbeiten (nur Digitalkanäle): Bearbeiten Sie die Nummer durch Drücken der gewünschten Zifferntasten. ¦ Weitere Funktionen

Suchoptionen für Kabel (je nach Land) Einstellen weiterer Suchoptionen für die Kanalsuche im Kabelnetz (z. B. Frequenz oder Symbolrate). ■ Startfrequenz / Stoppfrequenz: Einstellen der Start- und Stoppfrequenz (je nach Land unterschiedlich) ■ Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an. ■ Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an. Kanal-Manager Optionsmenü Kanal-Manager Stellen Sie den Kanal mit den Menübefehlen im Kanal-Manager ein (Sperren / Freigabe, Timer-Aufnahme, Timer-Wdg., Sortieren, Neu sortieren, Entfernen, Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs hängt vom jeweiligen Kanalstatus ab.1. Wählen Sie einen Kanal und drücken Sie die Taste TOOLS. 2. Wählen Sie eine Funktion aus, und ändern Sie deren Einstellungen. ■ Sperren / Freigabe: Sie können einen Kanal sperren, sodass er nicht ausgewählt und angezeigt werden kann. ✎ HINWEIS x Diese Funktion ist nur verfügbar, wenn die Kindersicherung aktiviert ist Ein. x Der Eingabefenster für die PIN wird geöffnet. Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern. ■ Timer-Aufnahme (nur Digitalkanäle): Hiermit können Sie ein Programm aufnehmen, das gerade gesendet wird, oder die Aufnahme eines später gesendeten Programms vormerken. ✎ Es muss ein USB-Gerät mit mindestens 4 GB Speicher an das Fernsehgerät angeschlossen sein. ✎ USB-Speichergeräte können erst dann für Aufnahmen verwendet werden, nachdem der Geräte-Leistungstest durchgeführt wurde. ✎ Bei einer USB-Festplatte mit mehr als 5400 U/min ✎ Bei einem USB-Stick (Typ USB 2.0 und SLC). (Mindestkapazität des USB-Sticks von 2GB.) ■ Timer-Wdg.: Sie können einen Kanal einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen. ✎ Wenn Sie im Kanal-Manager einen digitalen Kanal gewählt haben und die Taste ► drücken, wird das digitale Programm angezeigt. ■ Sortieren (nur Analogkanäle): Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich. ■ Neu sortieren (sofern TV-Empfang auf Satellit eingestellt wurde): Sortieren des Kanal-Managers in numerischer Reihenfolge. ■ Entfernen: Sie können Kanäle löschen, damit nur die gewünschten Kanäle angezeigt werden. ■ Alle wählen / Alle abwählen: Wählen Sie alle Kanäle aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle. [UC8790]BN68-02849A-00L04.indb 16 2010-04-01 오후 7:00:4917 Deutsch 03 Grundfunktionen

Programmiert (im Kanal-Manager)Mit dieser Menüoption können Sie eine vorgemerkte Sendung anzeigen, ändern oder löschen. ■ Info ändern: Mit dieser Menüoption können Sie die Vormerkung einer Sendung ändern. ■ Programmierung abbrechen: Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren. ■ Information: Anzeigen einer vorgemerkten Sendung. (Sie können auch die Vormerkinformationen auswählen). ■ Alle wählen / Alle abwählen: Wählen oder Abwählen aller vorgemerkten Programme. Listenübertr. abbrechen Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein. Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden. ■ Von USB importieren: Importieren der Kanalliste vom USB-Speicher. ■ Auf USB exportieren: Exportieren der Kanalliste auf den USB-Speicher: Diese Funktion ist verfügbar, wenn ein USB-Speicher angeschlossen ist. Feinabstimmung (nur analoge Kanäle)Wenn das Signal schwach oder gestört ist, können Sie die Feinabstimmung manuell vornehmen. ✎ Fein abgestimmte Kanäle sind mit einem Sternchen markiert „*”. ✎ Wählen Sie Zurückset., wenn Sie die Feinabstimmung zurücksetzen möchten. Bildmenü

¦ Ändern des voreingestellten Bildmodus

Wählen Sie Ihren bevorzugten Bildtyp aus. ■ Dynamisch : Für helle Zimmer geeignet. ■ Standard: Für normale Umgebungen geeignet.

■ Natürlich: Für geringe Augenbelastung geeignet.

✎ Natürlich ist im PC-Modus nicht verfügbar. ■ Film: Geeignet für ds Anzeigen von Filmen in einem abgedunkelten Zimmer. ¦ Anpassen der Bildeinstellungen

Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R) Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität: ✎ HINWEIS x Im Modus TV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/R) nicht zur Verfügung. x Im PC-Modus können Sie nur Hintergrundbel., Kontrast und Helligkeit einstellen. x Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das an das Fernsehgerät angeschlossen ist. ¦ Möglichkeiten zum Sparen

Öko-Lösung ■ Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild aus / Auto) t : Mit dieser Funktion stellen Sie die Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste außer der Lautstärketaste, um den Bildschirm wieder anzuschalten. ■ Öko-Sensor (Aus / Ein): Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst. ✎ Wenn Sie Hintergrundbel. einstellen, wird der Öko-Sensor deaktiviert Aus.Min. Hintergr.bel.: Wenn der Öko-Sensor aktiviert Ein ist, können Sie die minimale Bildhelligkeit manuell einstellen. ✎ Wenn Öko-Sensor aktiviert ist Ein, kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (etwas heller oder dunkler werden). ■ Kein Sig. Standby (Aus/ 15 min. / 30 min. / 60 min.): Um unnötigen Energieverbrauch zu verhindern, stellen Sie ein, wie lange das Fernsehgerät angeschaltet bleiben soll, wenn es kein Signal empfängt. ✎ Deaktiviert, wenn der PC im Stromsparmodus läuft. [UC8790]BN68-02849A-00L04.indb 17 2010-04-01 오후 7:00:5018 Deutsch Grundfunktionen

¦ Ändern der Bildoptionen

Erweiterte Einstellungen (verfügbar nur im Modus Standard / Film)Sie können verschiedene Detaileinstellungen für Ihren Fernseher vornehmen, unter anderem für Farbe und Kontrast. ✎ Im PC-Modus können Sie nur Optimalkontrast, Gamma, Weißabgleich und LED Motion Plus einstellen. ■ Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel): Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen. ■ Optimalkontrast (Aus / Gering / Mittel / Hoch): Stellen Sie den Bildkontrast ein. ■ Gamma: Einstellen der Intensität der Primärfarbe.

■ Expertenmuster (Aus / Muster 1 / Muster 2): Durch Ausführen der Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmenü verschwindet oder ein anderes Menü als Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen. ✎ Solange Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe. ✎ Nur verfügbar im Modus DTV, Component und HDMI. ■ Nur RGB-Modus (Aus / Rot / Grün / Blau): Sie können

die Farbe oder den Farbton (G/R) der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen. ■ Farbraum (Auto / Nativ / Benutzerdef.): Stellen Sie den Bereich der Farben ein, aus denen das Bild erstellt wird. Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdef. ein. ■ Weißabgleich: Einstellen der Farbtemperatur für ein natürlicheres Bild. R-Offset / G-Offset / B-Offset: Einstellen der Dunkelheit jeder Farbe (Rot, Grün und Blau). R-Gain / G-Gain / B-Gain : Sie können die Helligkeit jeder Farbe (Rot, Grün und Blau) einstellen. Zurückset.: Hiermit setzen Sie den Weißabgleich auf die Standardwerte zurück. ■ 10 P Weißabgleich (Aus / Ein): Steuern des Weißabgleichs in 10-PunktS-Schritten durch Einstellen der Helligkeit des roten, grünen und blauen Signals. ✎ Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist. ✎ Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht.Intervall: Wählen Sie die Einstellintervall. Rot: Einstellen des Rotpegels. Grün: Einstellen des Grünpegels. Blau: Einstellen des Blaupegels. Zurückset.: ZUrücksetzen von 10 P Weißabgleich auf die Standardwerte zurück. ■ Hautton: Betonen des Rosaanteils im „Hautton”.

■ Kantenglättung (Aus / Ein): Hervorheben von Objektbegrenzungen. ■ xvYCC (Aus / Ein): Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (z.B. DVD-Player), das an den HDMI- oder Component IN-Eingang angeschlossen ist. ✎ Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist. ✎ Manche USB-Geräte unterstützen diese Funktion möglicherweise nicht. ■ LED Motion Plus (Aus / Normal / Kino / Ticker): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klares Bild.Erweiterte EinstellungenSchwarzton : Aus ►Optimalkontrast : MittelGamma : 0Expertenmuster : AusNur RGB-Modus : AusFarbraum : NativWeißabgleich ▼ U Verschieben E Eingabe R Zurück [UC8790]BN68-02849A-00L04.indb 18 2010-04-01 오후 7:00:5019 Deutsch 03 Grundfunktionen

✎ PC-Modus können Sie nur Farbtemp., Größe und Autom. Schutzzeit einstellen. ■ Farbtemp. (Kalt / Normal / Warm1 / Warm2) ✎ Warm1 oder Warm2 werden nur aktiviert, wenn der Bildmodus auf Dynamisch eingestellt ist. ✎ Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben ■ Größe: Möglicherweise verfügt auch Ihr Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein. 16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen. Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3. ✎

Einstellen der Position mit den Tasten ▲, ▼. Zoom: Vergrößern des 16:9-Breitbilds auf die volle Bildschirmhöhe. ✎ Einstellen der Position oder Größe mit den Tasten ▲, ▼. 4:3: Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen. ✎ Verwenden Sie nicht über längere Zeit hinweg das 4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.Bildschirmanp.: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p) oder Komponentensignalen (1080i/1080p) vollständig und ohne Beschneidung angezeigt. ✎ HINWEIS x Wenn im PIP-Modus der Modus Doppel ( À

) eingestellt wurde, können Sie die Bildgröße nicht verändern. x Je nach Signalquelle können die Bildgrößenoptionen variieren. x Die verfügbaren Elemente können in Abhängigkeit vom ausgewählten Modus variieren. x Im PC-Modus können nur die Modi 16:9 und 4:3 eingestellt werden. x Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben. x Nach Auswahl von Bildschirmanp. im Modus HDMI (1080i / 1080p) oder Component (1080i/1080p): Einstellen der Position oder Größe mit den Tasten ▲, ▼, ◄, ►.

x Wenn Sie die Funktion Bildschirmanp. zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten. ■ Bildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3): Verfügbar nur, wenn die Bildgröße auf Autom. Breit eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3-Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich. ✎ Diese Funktion ist im PC-, Komponenten- oder HDMI-Modus nicht verfügbar. ■ Digit. Rauschfilter (Aus / Gering / Mittel / Hoch / Auto / Autovisualisierung): Wenn das Sendesignal schwach ist, können statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird. Autovisualisierung: Beim Wechseln von Analogkanälen werden die Stärke des aktuellen Signals anzeigt und der Rauschfilter der Anzeige festgelegt. ✎ Nur für Analogkanäle verfügbar. ■ MPEG-Rauschfilter (Aus / Gering / Mittel / Hoch / Auto): Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen. ■ HDMI-Schwarzp. (Normal / Gering): Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen. ✎ Nur im HDMI-Modus (RGB-Signale) verfügbar. ■ Filmmodus (Aus / Auto1 / Auto2): Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann. ✎ Verfügbar bei TV, AV, COMPONENT (480i / 1080i) und HDMI (480i / 1080i). Bildoptionen Farbtemp. : Normal ►Größe : Autom. BreitBildschirmmodus : 16:9Digit. Rauschlter : AutoMPEG-Rauschlter : AutoHDMI-Schwarzp. : NormalFilmmodus : Aus ▼ U Verschieben E Eingabe R Zurück P.SIZE

[UC8790]BN68-02849A-00L04.indb 19 2010-04-01 오후 7:00:5120 Deutsch Grundfunktionen ■ Motion Plus (Aus / Klar / Standard / Glätten / Benutzerdef. / Demo): Beseitigt das Verschwimmen schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild. ✎ Im Fall von Bildrauschen sollten Sie Motion Plus deaktivieren Aus. Wenn Motion Plus auf Benutzerdef. eingestellt ist, können Sie Unschärfemind., Judder-Minderung einstellen oder ein manuelles Zurückset. durchführen. ✎ Wenn Motion Plus auf Demo eingestellt ist, können Sie den Unterschied zwischen aktivierter und deaktivierter Funktion darstellen.Unschärfemind.: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an. Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an. Zurückset.: Hiermit setzen Sie die benutzerdefinierten Einstellungen zurück. ■ Autom. Schutzzeit (nach 2 Std. / 4 Std. / 8 Std. / 10 Std. / Aus): Wenn der Bildschirm über einen längeren, vom Benutzer festgelegten Zeitraum hinweg das gleiche Standbild anzeigt, wird der Bildschirmschoner aktiviert, um die Entstehung von Nachbildern auf dem Bildschirm zu verhindern. ■ Smart-LED (Aus / Gering / Standard / Hoch / Demo): Steuerung der LED-Hintergrundbeleuchtung, um die Klarheit des Bildes zu optimieren. Demo: Anzeige des Unterschieds mit und ohne Smart-LED. ¦ Fernsehen mit der 3D-Funktion WICHTIGE SICHERHEITSINFORMATIONEN LESEN SIE DIE FOLGENDEN WARNHINWEISE EHE SIE ODER IHR KIND DIE 3D-FUNKTION VERWENDEN [ ACHTUNG x Beim Anschalten des Fernsehgeräts können sich die linke und rechte Seite von 3D-Bildern stärker als üblich überlagern. Es kann eine Weile dauern, bis die Bildqualität optimiert ist. x Der 3D-Effekt wird von unterschiedlichen Betrachtern verschieden wahrgenommen.Möglicherweise können Sie den 3D-Efekt überhaupt nicht wahrnehmen, wenn die Stärken des linken und des rechten Glases Ihrer Brille deutlich voneinander abweichen. x Die Eltern müssen ihre Kinder im Teenageralter oder jünger beim 3D-Fernsehen genau beobachten. x Warnung bezüglich Lichtepilepsie und anderer Gesundheitsrisiken – Manche Zuschauer bekommen einen epileptischen Anfall oder einen Schlag, wenn Sie blinkende Bilder oder Blinklichter sehen, wie sie in manchen Fernsehfilmen oder Videospielen vorkommen. Konsultieren Sie Ihren Arzt, ehe Sie die 3D-Funktion nutzen, wenn es bei Ihnen oder Verwandten von Ihnen eine Vorgeschichte mit Epilepsie oder Schlägen gibt.

– Auch Personen ohne eigene oder familiäre Vorgeschichte mit Epilepsie oder Herzschlag können, ohne es zu wissen, eine undiagnostizierte “Veranlagung für Lichtepilepsie haben.” – Betrachten Sie keine 3D-Filme, wenn Sie sich desorientiert, schlapp, müde oder krank fühlen. Schauen Sie nicht stundenlang 3D-Filme. – Wenn bei Ihnen irgendwelche der folgenden Symptome auftreten, hören Sie sofort auf, 3D-Bilder anzusehen und wenden Sie sich an einen Facharzt: (1) Sehstörungen, (2) Benommenheit, (3) Schwindel, (4) Unwillkürliche Bewegungen des Auges oder der Muskeln, (5) Verwirrung, (6) Übelkeit, (7) Bewusstseinseintrübungen, (8) Konvulsionen, (9) Krämpfe und/oder (10) Orientierungslosigkeit. Eltern sollten ihre Kinder beobachten und nachfragen, ob irgendwelche der obigen Symptome aufgetreten sind. Bei Kindern und Teenagern können solche Symptome eher als bei Erwachsenen auftreten. x Beachten Sie, dass längeres Fernsehen in zu großer Nähe zum Bildschirm die Augen schädigen kann. x Beachten Sie, dass längeres Fernsehen mit der 3D-Brille Kopfschmerzen und Erschöpfung verursachen kann. Wenn Sie Kopfschmerzen, Müdigkeit oder Benommenheit verspüren, hören Sie sofort auf und machen Sie eine Pause. x

Manche 3D-Bilder können den Zuschauer erschrecken. Schwangere, ältere Menschen, Personen mit Epilepsie oder einer schweren Erkrankung sollten es vermeiden, die 3D-Funktion des Geräts zu verwenden. x Wir raten vom Genuss der 3D-Bilder ab, wenn Sie sich in schlechter körperlicher Verfasung befinden, übermüdet sind oder Alkohol getrunken haben. x Denken Sie weiterhin an Ihre Umgebung. Dieses Gerät soll Sie umfassend gefangen nehmen. Verwenden Sie es als NICHT in der Nähe von ungesicherten Treppen und Trppenhäusern, Kabeln, Brüstungen oder anderen Objekten, bei denen die Möglichkeit besteht, dass Sie darüber stolpern, dagegenstoßen oder darüber hinweg stürzen bzw. dass sie einstürzen oder zerbrechen. Sie können sich erschrecken oder werden dazu verführt, die 3D-Bilder für real zu halten und deshalb in der Nähe stehende Gegenstände zu zerschlagen und sich zu verletzen, weil Sie sich bewegen. x Verwenden Sie die 3D-Brille nur bestimmungsgemäß. Wenn Sie die 3D-Brille für andere Zwecke (z.B. als Brille, Sonnenbrille oder Schutzschutzbrille usw.) tragen, können Sie sich körperliche Schäden zufügen und Ihre Sehkraft schwächen. x Durch das Eintauchen in die Bilder können sich negative Effekte wie Reisekrankheit, nachwirkende Wahrnehmunsstörungen, Orientierungslosigkeit, Augenbelastung und schlechtere Körperhaltung herausbilden. Legen Sie deshalb häufig Pausen ein, da Sie auf diese Weise die Gefahr solcher Effekte reduzieren. Dies wird auch bei anderen Geräten wie Keyboards und Computermonitoren empfohlen, bei man dazu neigt, sie zu fixieren oder sich darauf zu konzentrieren. Wenn an Ihren Augen Anzeigen von Ermüdung oder Trockenheit auftreten, oder wenn bei Ihnen eines oder mehrere der obigen Symptome auftreten, verwenden Sie das Gerät nicht mehr. Erst 30 Minuten nachdem alle Symptome verschwunden sind, dürfen Sie es wieder nutzen. x Der ideale Betrachtungsabstand beträgt mindestens das Dreifache der Bildschirmhöhe. Wir empfehlen, sich so hinzusetzen, dass die Augen des Betrachters auf einer Höhe mit dem Bildschirm liegen. [UC8790]BN68-02849A-00L04.indb 20 2010-04-01 오후 7:00:5121 Deutsch 03 Grundfunktionen

3D Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen. Damit Sie diese Funktion volll genießen können, müssen Sie eine Samsung-3D-Brille (SSG-2100AB, SSG-2200AR, SSG-2200KR) erwerben.Die 3D-Brille von Samsung wird gesondert vertrieben. Weitere Informationen erhalten Sie bei dem Händler, bei dem Sie das Fernsehgerät gekauft haben. ✎ Wenn sich ein Hindernis zwischen dem Sender und der 3D-Brille befindet, tritt möglicherweise nicht der richtige 3D-Effekt ein. ■ 3D-Modus: Wählen Sie das 3D-Eingangsformat.

✎ Wenn Sie den 3D-Effekt voll erfahren möchten, setzen Sie zuerst die 3D-Brille auf, mit der Sie das beste 3D-Erlebnis erzielen, und wählen Sie dann 3D-Modus aus der nachfolgenden Liste aus. ✎ Schalten Sie die 3D-Aktivbrille ein, wenn Sie 3D-Bilder sehen.3D-Modus FunktionAus Deaktiviert die 3D-Funktion.2D → 3DÄndern eines 2D Bilds in 3D.NebeneinanderAnzeigen von zwei Bildern neben einander.Oben und Unten.Anzeigen von zwei Bildern über einander.Horizontal getrenntZeigt die Bilder für das linke und rechte Auge abwechselnd in Reihen an.Vertikale StreifenZeigt die Bilder für das linke und rechte Auge abwechselnd in Spalten an.SchachbrettZeigt die Bilder für das linke und rechte Auge abwechselnd in Pixeln an.FrequenzZeigt die Bilder für das linke und rechte Auge abwechselnd in Rahmen an. ✎ „Nebeneinander” und „Übereinander” stehen nur bei den Auflösungen 720p, 1080i und 1080p in den Modi DTV, HDMI und USB zur Verfügung, oder nehmen Sie den PC-Anschluss mit einem HDMI/DVI-Kabel vor. ✎ „Vertikale Streifen”, „Horizontal getrennt” und „Schachbrett” sind nur verfügbar, wenn die Auflösung auf PC-Modus (mit Anschluss über HDMI/DVI-Kabel) eingestellt ist. ✎ „Frequenz” zeigt die Frequenz (nur 60Hz) an, wenn die Auflösung auf PC eingestellt ist. ■ 3D → 2D (Aus / Ein): Anzeigen nur des Bilds für das linke Auge. ✎ Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D” oder Aus eingestellt ist. ■ 3D-Blickwinkel: Die Gesamteinstellung der 3D-Perspektive. ✎ Diese Funktion ist deaktiviert, wenn der 3D-Modus auf „2D → 3D” oder Aus eingestellt ist.

■ Tiefe: Einstellen von Fokus / Tiefe im Modus „2D → 3D”.

✎ Diese Funktion ist nur aktiviert, wenn der 3D-Modus auf „2D → 3D” eingestellt ist. ■ Bildkorrektur: Anpassen des Bilds an das linke und rechte Auge. ■ 3D-Autoansicht (Aus / Ein): Wenn 3D-Autoansicht aktiviert Ein ist, wird ein HDMI-Signal im Format „Nebeneinander” mit einer der nachfolgenden Aufösungen automatisch auf 3D umgeschaltet. In diesem Fall müssen vom HDMI 1.3-Sender die richtigen 3D-Informationen gesendet werden. ✎ Wenn ein 3D-Fehler auftritt, weil die 3D-Informationen fehlerhaft sind, deaktivieren Aus Sie 3D-Autoansicht und wählen Sie einen 3D-Modus manuell mit Hilfe der 3D-Taste oder dem entsprechenden Menübefehl. ✎ Unterstützte Auflösungen (nur 16:9)Auflösung Frequenz (Hz)1280 x 720p 50 / 60 Hz1920 x 1080i 50 / 60 Hz1920 x 1080p 24 / 30 / 50 / 60 HzUntersützte Auflösungen im HDMI PC-ModusDie Auflösung für den HDMI PC-Modus ist für Eingangssignale mit 1920 x 1080 optimiert.Eine andere Eingabeauflösung als 1920 x 1080 kann in 3D oder im Vollbildmodus nicht richtig angezeigt werden.3D emitter 3D

[UC8790]BN68-02849A-00L04.indb 21 2010-04-01 오후 7:00:5322 Deutsch Grundfunktionen So zeigen Sie ein 3D-Bild an 1. Drücken Sie auf die Taste CONTENT, damit das Menü Inhaltsbetrachtung angezeigt wird. 2. Drücken Sie dann auf ◄ oder ►, und wählen Sie 3D. Um 3D-Bilder sehen zu können, tragen Sie eine 3D-Brille und schalten Sie die Brille ein.3. Wählen Sie OK, und drücken Sie dann auf die ENTER E

4. Mit den Tasten ◄ oder ► auf Ihrer Fernbedienung wählen Sie den gewünschten 3D-Modus des Bilds. ✎ Einige 3D-Modi werden nicht unterstützt (abhängig von Format und der Signalquelle)Unterstützte Formate und technische Betriebsdaten für HDMI 1.4Quellsignalformat Standard HDMI 1.4 3D1920x1080p bei 24Hz x 2 1920x2205p bei 24Hz1280x720p bei 60Hz x 2 1280x1470p bei 60Hz1280x720p bei 50Hz x 2 1280x1470p bei 50HzBei 3D-Videosignalen in einem der obigen Formate wird der Modus automatisch auf 3D-Modus umgeschaltet.Für HDMI 1.4 bei 24Hz wird das Fernsehbild wie folgt optimiert: – Resolution First Display Mode: Wenn Motion Plus deaktiviert Aus, Klar oder auf bzw. Standard eingestellt ist, können Sie das Video bei einer für die Auflösung des Quellsignals optimierten hohen Auflösung anzeigen. – Anzeigemodus für Judder-Minderung: Wenn Motion Plus auf Glätten oder Benutzrdef. eingestellt ist, sehen Sie ein geglättetes Bild ohne Judder.Vor dem ersten Verwenden der 3D-Funktion ✎ HINWEIS x Wenn Sie 3D-Bilder unter einer Leuchtstoffröhre (50Hz – 60Hz) oder einer 3-Bandleuchte sehen, bemerken Sie bei schlechten Lichtverhältnissen (z. B. von einer Stroboskoplampe) möglicherweise ein leichtes Flackern. Dimmen Sie in diesem Fall das Licht oder schalten Sie es aus. x Der 3D-Modus wird in den folgenden Situationen automatisch deaktiviert: Wechseln des Kanals oder der Signalquelle und beim Zugriff auf Media Play oder Internet@TV. x Manche Bildfunktionen werden im 3D-Modus deaktiviert. x PIP und Datenübertragung stehen im 3D-Modus nicht zur Verfügung. x Datendienste (MHEG / MHP) stehen im 3D-Modus nicht zur Verfügung. x 3D-Brillen anderer Hersteller werden möglicherweise nicht unterstützt. x Wenn das Fernsehgerät erstmals angeschaltet wird, kann es eine Weile dauern, bis die 3D-Anzeige optimiert ist. x Die 3D-Aktivbrille funktioniert möglicherweise nicht korrekt, wenn in der Nähe der Brille oder des Fernsehgeräts andere 3D-Geräte oder elektronische Apparate eingeschaltetet sind. Wenn ein solches Problem auftritt, halten Sie andere elektronische Geräte so weit wie möglich von der 3D-Brille entfernt. x Wenn Sie Bilder aus einer 3D-Quelle mit 50 Hz und aktiviertem Spielemodus ansehen, nehmen optisch sensible Seher bei hellen Abbildungen möglicherweise ein Flimmern wahr. x Die Fotos aus Media Play werden nur im Modus „2D → 3D” angezeigt. x Wenn Sie auf der Seite liegen, werden die 3D-Effekte möglicherweise nicht angezeigt. x Wenn Sie 3D-Filme anschauen, achten Sie darauf, innerhalb des Betrachtungswinkels und der optimalen Fernsehdistanz zu bleiben. – Andernfalls können Sie die 3D-Effekte möglicherweise nicht richtig genießen.

3D OK Deze functie zorgt door middel van HRTF-technologie (Head Related Transfer Function) voor een virtuele beleving van 5.1-kanaals surroundgeluid via een paar luidsprekers.Abbrechen U Verschieben E Eingabe e Beenden 3D Wählen Sie mit den Tasten LINKS/RECHTS der Fernbedienung das passende Symbol zum Bild auf dem Bildschirm. U Verschieben E Eingabe e BeendenWählen Sie mit den Tasten LINKS/RECHTS der Fernbedienung das passende Symbol zum Bild auf dem Bildschirm. U Verschieben E Eingabe e Beenden [UC8790]BN68-02849A-00L04.indb 22 2010-04-01 오후 7:00:5323 Deutsch 03 Grundfunktionen

Bild zurücksetzen (OK / Abbr.) Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen. ¦ Einstellen des Fernsehgeräts mithilfe Ihres PCs Stellen Sie die Signalquelle auf PC ein. Autom. Einstellung

t Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen. ✎ Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel. PC-Bildschirm

■ Grob / Fein: Entferneb oder Reduzieren von Bildrauschen. Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein (Grob) Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist. ■ Position: Einstellen der Position des PC-Fensters mit

den Richtungstasten (▲ / ▼ / ◄ / ►).

■ Bild zurücksetzen : Zurücksetzen des Bilds auf die Standardwerte.Verwenden Ihres Computers als Computerbildschirm (PC)Konfigurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Grafikkarte können die tatsäch angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung”. 2. Wenn das Fenster der Systemsteuerung angezeigt wird, klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet. 3. Klicken Sie auf „Anzeige”. Anschließend wird ein Dialogfeld angezeigt. 4. Klicken Sie nun auf die Registerkarte „Einstellungen”. y Stellen Sie die Bildschirmauflösung auf folgenden Wert: [1920x1080Pixel] y Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung „60” oder „60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen. Tonmenü

¦ Ändern des Tonmodus

t ■ Standard: Auswahl des normalen Tonmodus. ■ Musik: Betont die Musik im Verhältnis zu Stimmen.

■ Film: Ermöglicht optimale Tonwiedergabe für Filme.

■ Klare Stimme: Betont Stimmen im Verhältnis zu anderen Geräuschen. ■ Verstärken : Erhöht die Lautstärke hochfrequenter Töne, damit hörgeschädigte Personen den Ton besser verstehen können. ¦ Anpassen der Toneinstellungen

Equalizer Anpassen des Tonmodus (nur im Standardmodus). ■ Balance L/R: Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher. ■ 100Hz / 300Hz / 1 kHz / 3 kHz / 10 kHz (Einstellung der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder. ■ Zurückset.: Zurücksetzen der Equalizereinstellungen auf die Standardwerte. ¦ Tonsystem, usw.

SRS TruSurround HD (Aus / Ein)

t (nur im Standardtonmodus) Diese Funktion ermöglicht durch HRTF-Technologie (Head Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar oder Kopfhörer. SRS TruDialog (Aus / Ein) (nur im Standardtonmodus) Mitr dieser Funktion können SIe die Lautstärke einer Stimme gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge besser zu verstehen sind. [UC8790]BN68-02849A-00L04.indb 23 2010-04-01 오후 7:00:5424 Deutsch Grundfunktionen

Wiedergabesprache (nur digitale Sender) Sie können die Standardsprache für Audio ändern. ✎ Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab. Audioformat (nur digitale Sender) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher. ✎ Die Audioformat-Option richtet sich nach der jeweiligen Sendung. Dolby Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen. Audio für Sehgeschädigte (nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream für den Audiokommentar AD (Audio Description), der vom Sender zusammen mit dem Vordergrundton übertragen wird. ■ Audio für Sehgeschädigte (Aus / Ein): Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet. ■ Lautstärke: Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte. Autom. Lautst. (Aus / Normal / Nacht) Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen. ■ Nacht : Dieser Modus ermöglicht besseren Ton als der Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich. Lautsprecher auswählen

(Ext. Lautsprecher / TV-Lautsprecher) Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein. ✎ Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, funktionieren die Lautstärketasten und die Stummschaltung MUTE nicht und die Einstellmöglichkeiten für den Ton sind beschränkt. ✎ Wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist. x TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein ✎ Wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist. x TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein ✎ Ohne Videosignal werden beide Lautsprecher stummgeschaltet. Zusätzliche Einstellung (nur digitale Sender) ■ DTV-Audio-Lautst. (MPEG / HE-AAC): Mit dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren. ✎ Entsprechend dem Typ des Sendesignals kann MPEG / HE-AAC im Bereich von -10dB bis 0dB eingestellt werden. ✎ Um die Lautstärke zu erhöhen oder zu vermindern, stellen Sie den Bereich zwischen 0 bzw. -10 ein. ■ SPDIF-Ausgabe: SPDIF (Sony Philips Digital InterFace) ermöglicht digitalen Ton und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z.B. DVD-Player) übertragenen Störungen.Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital das digitale Audioausgabeformat (SPDIF) auswählen.Audioverzögerung: Korrektur von Audio/Video-Fehlsynchronisierungen (0 bis 250 ms), wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z,B. einem AV-Receiver) ausgeben. ■ Dolby Digital-Komp. (Line / RF): Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton). ✎ Wählen Sie Line, um Ton mit großer Dynamik zu erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31dB (Bezugswert) auf entweder -20dB oder -31dB ein. RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20dB (Bezugswert) auf entweder -10dB oder -20dB ein. AD

[UC8790]BN68-02849A-00L04.indb 24 2010-04-01 오후 7:00:5425 Deutsch 03 Grundfunktionen

Ton zurücksetzen (OK / Abbr.) Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück. ¦ Tonmodus auswählen

g einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.Audiosystem Dual f

g Standard A2- Stereo Mono Mono Automatischer Wechsel Stereo Stereo ↔ Mono Dual Dual f ↔ Dual g Dual f

NICAM Stereo Mono Mono Automatischer Wechsel Stereo Mono ↔ Stereo Dual Mono ↔ Dual f  Dual g  Dual f

✎ Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu mono wechseln. ✎ Diese Funktion ist nur bei einem Stereosignal aktiviert. ✎ Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist. Einstellungsmenü

¦ Einstellen der Uhrzeit

■ Uhr : Die Uhr muss eingestellt werden, damit Sie die verschiedenen Timerfunktionen des Fernsehgeräts verwenden können. O Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt. ✎ Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr erneut einstellen.Uhrmodus (Auto / Manuell) ✎ Je nach Sendestation und Signal ist die automatisch eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen. ✎ Die Antenne muss angeschlossen sein, damit die Zeit automatisch eingestellt werden kann.Zeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stunde und Minute. ✎ Verfügbar nur, wenn der Uhrmodus auf Manuell eingestellt ist.Zeitzone (je nach Land): Wählen Sie Ihre Zeitzone. ✎ Sie können diese Funktion nur verwenden, wenn Land auf Andere eingestellt ist. ✎ Diese Funktion ist nur verfügbar, wenn die Uhrmodus aktiviert ist Ein. ¦ Verwenden des Sleep-Timers ■ Sleep-Timer t : Mit dieser Funktion wird das Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten). ✎

Um den Sleep-Timer abzubrechen, wählen Sie Aus.

¦ Einstellen des Ein-/Ausschalttimers

■ Timer 1 / Timer 2 / Timer 3: Sie können drei verschiedene Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.Anschaltzeit / Ausschaltzeit: Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit Aktivieren.) Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Quelle: Sie können den TV oder USB-Inhalt einstellen, der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist) TV-Empfang (wenn Quelle auf TV eingestellt ist) : Wählen Sie ATV oder DTV. Kanal (wenn Quelle auf TV eingestellt ist) : Wählen Sie den gewünschten Kanal. Inhalt (wenn Quelle auf USB eingestellt ist) : Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden. ✎ HINWEIS x Die Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist. x Wenn auf dem USB-Gerät nur eine Fotodatei gespeichert ist, wird keine Diashow gestartet. x Wenn der Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden. x Jedem USB-Gerät, das Sie verwenden, wird ein eigener Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedliche Namen tragen.10 TV ATV 100 00 ▲

▼ 00 00 Timer 1 AnschaltzeitAusschaltzeitLautstärkeDeaktiv.Deaktiv. So Mo. Di. Mi. Do. Fr. Sa EinmalQuelle TV-Empfang KanalWiederh. L Verschieben U Einstellen E Eingabe R Zurück [UC8790]BN68-02849A-00L04.indb 25 2010-04-01 오후 7:00:5526 Deutsch Grundfunktionen Wiederh.: Wählen Sie Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So oder Manuell, um den Wert Ihren Wünschen entsprechend einzustellen. Wenn Sie Manuell wählen, können Sie den Tag einstellen, an dem der Timer aktiviert werden soll. ✎ Das Symbol c zeigt an, dass der Tag gewählt ist. ✎ Automatische Ausschaltung (nur dann verfügbar, wenn das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet. ¦ Sperren von Programmen

✎ Der Eingabefenster für die PIN wird angezeigt, ehe das Einstellungsfenster geöffnet wird. ✎ Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0”. Ändern Sie die PIN mit der Option PIN ändern. ■ Kindersicherung (Aus / Ein): Sie können Kanäle im Kanal-Manager sperren, damit unberechtigte Benutzer, z.B. Kinder, für sie nicht geeignete Sendungen sehen. ✎ Nur verfügbar, wenn die Eingang squelle auf TV eingestellt ist. ■ Sicherungsstufe (je nach Land): Mit einem benutzerdefinierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z.B. Kinder), ungeeignete Sendungen sehen. Wenn der ausgewählte Kanal gesperrt ist, wird das Symbol „ \ ” angezeigt.Alle zul.: Hiermit können Sie alle Altersbeschränkungen aufheben (in Frankreich nicht möglich). ✎

Wenn die Funktion Sicherungsstufe auf 18 eingestellt ist, wird das Eingabefenster für die PIN geöffnet, ehe Sie zu dem Kanal wechseln (nur Frankreich). ■ PIN ändern: Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern. ✎ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0- 0” zurückzusetzen: POWER (Aus) → MUTE → 8

→ 2 → 4 → POWER (Ein).

¦ Weitere Funktionen

Sprache ■ Menüsprache: Einstellen der Menüsprache ■ Teletextsprache: Einstellen der gewünschten Teletextsprache. ✎ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. ■ Voreinstellung (Primäre Wiedergabesprache / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache): Wählen Sie eine Sprache aus, die als Standardsprache verwendet wird, wenn Sie einen Kanal auswählen. Untertitel Mit diesem Menü legen Sie den Untertitelmodus fest. ■ Untertitel (Aus / Ein): Untertitel aktivieren oder deaktivieren. ■ Modus (Normal / Hörgeschädigt): Hiermit können Sie den Modus der Untertitelfunktion einstellen. ■ Untertitelsprache: Hiermit können Sie die Untertitelsprache festlegen. ✎ Wenn das Programm, das Sie gerade sehen, die Funktion Hörgeschädigt nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Hörgeschädigt aktiviert. ✎ Englisch ist der Standardwert in Fällen, wo die ausgewählte Sprache für die Sendung nicht verfügbar ist. Digitaltext (Deaktivieren / Aktivieren) (Nur Großbritannien) Wenn das Programm mit Digitaltext gesendet wird, ist diese Funktion aktiviert. Netzwerk (Netzwerktyp /

Netzwerk einrichten / Netzwerktest /

SWL (Samsung Wireless Link) /

SWL verbinden) Genaue Beschreibungen zum Einstellen der Optionen finden Sie bei den Anweisungen zum „Netzwerkanschluss” (s. 30). Allgemein

■ Spielemodus (Aus / Ein): Wenn Sie eine Spielekonsole wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemodus ein realitätsnaheres Spielerlebnis genießen. ✎ HINWEIS x Vorsichtsmaßnahmen und Einschränkungen im Spielemodus – Wenn Sie die Spielekonsole wieder vom Gerät trennen und ein anderes externes Gerät anschließen möchten, deaktivieren Aus Sie den Spielemodus mit Hilfe des Einrichtmenüs. – Wenn Sie im Spielemodus das TV-Menü anzeigen, zittert das Bild leicht. x Spielemodus ist nicht verfügbar, wenn die Signalquelle auf TV oder PC eingestellt ist. x Nach dem Anschließen der Spielekonsole aktivieren Ein. Sie den Spielemodus. Sie bemerken möglicherweise reduzierte Bildqualität. x Bei aktiviertem Ein Spielemodus: – Der Bildmodus ist eingestellt auf Standard und der Tonmodus auf Film. – Der Equalizer ist nicht verfügbar. [UC8790]BN68-02849A-00L04.indb 26 2010-04-01 오후 7:00:5627 Deutsch 03 Grundfunktionen

■ BD Wise (Aus / Ein): Ermöglicht optimale Bildqualität für Samsung DVD, Blu-Ray und Heimkinoprodukte, die BD Wise unterstützen. Wenn BD Wise aktiviert Ein ist, wird der Bildmodus automatisch auf die optimale Auflösung eingestellt. ✎ Verfügbar nur, wenn Sie über ein HDMI-Kabel Geräte von Samsung anschließen, die über BD Wise verfügen. ■ Menütransparenz (Hell / Dunkel): Stellen Sie die Transparenz des Menüs ein. ■ Melodie (Aus / Gering / Mittel / Hoch): Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird. ✎ Melodie wird deaktiviert, wenn Sie FastStart aktivieren Ein. ■ FastStart (Aus / Ein): Mit dieser Funktion wird das Bild beim Einschalten des Fernsehgeräts schnell angezeigt. ■ Lichteffekt (Aus / Standby an / TV Modus An / Immer): Sie können die LED auf der Gerätevorderseite an- und abschalten. Schalten Sie sie aus, um Strom zu sparen, oder wenn sie zu hell für Sie ist. ✎ Stellen Sie den Lichteffekt aus Aus, um den Stromverbrauch zu reduzieren. ✎ Die Farbe der Leuchte ist modellabhängig. ¦ Common Interface

■ CI-Menü: Hiermit kann der Benutzer seine Auswahl in dem vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü „PC-Karte”. ■ Anwendungsinformationen: Anzeigen von Informationen zu dem in den CI Steckplatz eingesetzen CAM und zur „CI” oder „CI+”-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler oder durch telefonische Bestellung erwerben. 2. Schieben Sie die „CI” oder „CI+”-Karte in Richtung des Pfeils in das CAM-Modul ein, bis sie fest sitzt. 3. Setzen Sie das CAM mit der „CI” oder „CI+”-Karte in Richtung des Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist. 4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes Signal. Fernbedienung Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw. lassen Sie drahtlose Fernbedienungen zu. ¦ Bild-im-Bild (PIP)

t Sie können gleichzeitige das Fernsehbild und das Bild von einer externen Signalquelle anzeigen. PIP (Picture-in-Picture) funktioniert nicht für zwei gleiche Signalquellen. ✎ HINWEIS x Informationen zum Ton bei der PIP-Funktion erhalten Sie bei den Anweisungen zu Ton wählen. x Wenn Sie das Fernsehgerät im PIP-Modus ausschalten und wieder einschalten, wird das PIP-Fenster nicht mehr angezeigt. x Möglicherweise wirkt das Bild im PIP-Fenster leicht unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke verwenden. x Solange Sie Internet@TV einsetzen, können Sie die PIP-Funktion nicht verwenden. x PIP-Einstellungen Hauptbild NebenbildKomponenten, HDMI1/DVI, HDMI2, HDMI3, HDMI4, PC TV

■ PIP (Aus / Ein): Aktivieren oder deaktivieren Sie die PIP-Funktion. ■ Kanal: Hiermit wählen Sie den Kanal für das Teilbild. ■ Größe ( Õ

Œ ): Wählen Sie eine Größe für das PIP-Bild. ■ Position ( Ã

œ ): Wählen Sie eine Position für das PIP-Bild. ✎ Im Modus Doppel( À

Œ ) kann die Position nicht gewählt werden. ■ Ton wählen (Erster Tuner / Zweiter Tuner): Sie können die gewünschte Tonquelle (Erster Tuner / Zweiter Tuner) für den PIP-Modus auswählen. [UC8790]BN68-02849A-00L04.indb 27 2010-04-01 오후 7:00:5628 Deutsch Grundfunktionen

✎ Der Selbsttest kann einige Minuten dauern. Dies ist eine normale Funktion des Fernsehgeräts. ■ Bildtest (Ja / Nein): Dient zur Analyse von Bildproblemen. ■ Audiotest (Ja / Nein): Verwenden Sie die integrierte Melodie, um Tonprobleme zu ermitteln. ✎ Wenn die Fernsehlautsprecher keinen Ton ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher eingestellt ist. ✎ Die Melodie ist im Test auch dann zu hören, wenn Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste MUTE stumm geschaltet wurde. ■ Signalinformation: (Nur digitale Kanäle nur) Die Empfangsqualität des HDTV-Kanals ist entweder perfekt, oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre Antenne so ein, dass die Signalstärke zunimmt. ■ Fehlerbehebung: Wenn das Fernsehgerät scheinbar ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach. ✎ Wenn keiner dieser Tipps zur Fehlerbehebung hilft, wenden Sie sich an das Samsung-Kundendienstzentrum. Software-Update Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USB-Speichergerät.Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist. ✎ Die Software wird angegeben als „Jahr/Monat/Tag_Version”.Installieren der aktuellsten Version ■ PER USB: Legen Sie ein USB-Laufwerk mit dem gespeicherten Firmwareupgrade von samsung.com in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können. ■ Online: Aktualisierung der Software über das Internet.

✎ Konfigurieren Sie zuerst Ihr Netzwerk. Detaillierte Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Netzwerkverbindung”. ✎ Wenn die Internetverbindung nicht richtig funktioniert, kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann. ■ PER Channel: Aktualisierung der Software über das Sendesignal. ✎ Wenn Sie diese Funktion während des Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter. ✎ Die zum Herunterladen der Software erforderliche Zeit hängt vom Signalstatus ab. ■ Update im Standby : Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschaltet wird, kann der LED-Bildschirm ein wenig beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist. ■ Alternative Software (Sicherung): Anzeigen der Softwareversion, die mit Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert. HD-Anschlussplan Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen. Samsung kontaktieren Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software finden. Software-Update PER USB ►OnlinePER ChannelUpdate im Standby : 2 Stunden späterAlternative Software 2010/01/15_00000 U Verschieben E Eingabe R ZurückAktuelle Version 2010/01/18_000001USB-LaufwerkRückseite des Fernsehgeräts(HDD) oder

[UC8790]BN68-02849A-00L04.indb 28 2010-04-01 오후 7:00:5729 Deutsch 04 Erweiterte Funktionen

Erweiterte Funktionen

Anschließen an einen PC Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-KabelsAUDIO OUTAUDIO OUTPC OUTDVI OUTAnzeigemodi (D-Sub- und HDMI/DVI-Eingang)Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz.Modus AuflösungHorizontalfrequenz (kHz)Vertikalfrequenz (Hz) Pixeltakt (MHz)Synchronisationspolarität (H/V) IBM 640 x 350720 x 40031,46931,469 70,08670,087 25,17528,322 +/-

-/- VESA DMT / DTV CEA1920 x 1080p 67,500 60,000 148,500 +/+ ✎ HINWEIS x

Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden.

x Das Zeilensprungverfahren wird nicht unterstützt. x Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird. x Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt. [UC8790]BN68-02849A-00L04.indb 29 2010-04-01 오후 7:00:5930 Deutsch Erweiterte Funktionen

Netzwerkverbindung Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann. ¦ Verbindung mit einem Kabelnetzwerk herstellen Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen: y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung. y Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung.

y Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss.Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP.Manche Netzwerk erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen Windows-Computer einsetzen, können Sie diese Werte über Ihren Computer beziehen. ✎ Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse benötigt. Auch ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.

ANT 2 IN (SATELLITE) ANT 2 IN (AIR/CABLE)

) Modemanschluss an der WandRückseite des FernsehgerätsModem-KabelExternes Modem (ADSL / VDSL / Kabelfernsehen)LAN AdapterLAN-Kabel

LAN AdapterModemanschluss an der WandRückseite des FernsehgerätsLAN-Kabel LAN-KabelExternes Modem (ADSL / VDSL / Kabelfernsehen)IP-Sharer (mit DHCP-Server)

) Rückseite des FernsehgerätsLAN-KabelLAN-Anschluss an der WandLAN AdapterModem-Kabel [UC8790]BN68-02849A-00L04.indb 30 2010-04-01 오후 7:01:0231

04 Erweiterte Funktionen

Eingang einrichten (Auto)

Verwenden Sie Eingang einrichten - automatisch, wenn

Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das

DHCP unterstützt. Um die Kabelnetzwerkverbindung

Ihres Fernsehgeräts automatisch einzurichten, gehen Sie

So konfigurieren Sie automatisch

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann

▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im

Menü Einstell. auszuwählen, und drücken Sie dann die

. Das Fenster Netzwerk wird geöffnet.

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Kabel ein.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang

einrichten wird geöffnet.

7. Stellen Sie IP-Konfiguration auf Auto.

8. Mit Auto werden die erforderlichen Internetparameter

automatisch bezogen und eingegeben.

9 Drücken Sie auf der Fernbedienung die Taste RETURN,

wenn Sie fertig sind.

10. Wählen Sie Netzwerktest, um die Internetverbindung zu

11. Wenn die Funktion Netzwerk die Parameter für die

Netzwerkverbindung nicht beziehen konnte, fahren Sie

mit den Anweisungen für Manuell fort.

Eingang einrichten (Manuell)

Verwenden Sie Eingang einrichten - manuell, wenn Sie

Ihr Fernsehgerät an ein Netzwerk anschließen, das eine

statische IP-Adresse erfordert.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten

Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Parameter der Netzwerkverbindung werden

Manuelle Konfiguration

Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts

manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „So konfigurieren Sie automatisch”.

2. Stellen Sie IP-Konfiguration auf Manuell ein.

3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das

erste Eingabefeld zu wechseln.

4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske,

Gateway und DNS-Server ein. Verwenden Sie die

Zifferntasten auf Ihrer Fernbedienung, um Zahlen

einzugeben, und die Pfeiltasten, um von einem

Eingabefeld zum nächsten zu wechseln.

5. Drücken Sie auf der Fernbedienung die Taste RETURN,

wenn Sie fertig sind.

6. Wählen Sie Netzwerktest, um die Internetverbindung zu

U Verschieben E Eingabe R Zurück IP-Konguration : Auto ►

U Verschieben E Eingabe R Zurück Netzwerktyp : Kabel ►

¦ Verbindung mit einem Drahtlosnetzwerk herstellen Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN), den Sie mit dem hinteren oder seitlichen USB-Anschluss verbinden. Siehe nachfolgende Abbildung.Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändlern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empfiehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. ✎ HINWEIS x Sie müssen den „Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) verwenden, wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten. x Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter Samsung wird bei Spezialanbietern, Internetshops und bei Samsungparts.com angeboten. x Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden. x Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert. x Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit dem Fernsehgerät nicht eingesetzt werden. x Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. x Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. WPS konfiguriert den SSID- und WPA-Schlüssel in jedem Modus automatisch. x Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht über den „Samsung WLAN Adapter” herstellen. x Verbindungsmethoden Sie können die WLAN-Verbindung auf sechs Arten einrichten. – Samsung Auto-Konfiguration – PBC (WPS) – Automatisches Setup (mit der automatischen Netzwerksuche) – Manuelles Setup – SWL(Samsung Wireless Link) – Ad-hoc x Es kann sein, dass der Samsung WLAN-Adapter nicht erkannt wird oder nicht korrekt arbeitet, wenn eine Verbindung über einen USB-Hub oder über ein anderes als das von Samsung mitgelieferte USB-Verlängerungskabel hergestellt wird. Rückseite des Fernsehgeräts(HDD)LAN-Anschluss an der Wand LAN-KabelDrahtloser IP-Sharer (Zugangspunkt mit DHCP-Server)WLAN-Adapter von Samsung oder

Um die Funktion SWL(Samsung Wireless Link) verwenden zu können, müssen Sie die Verbindung über den Anschluss USB 1 (HDD) herstellen.

[UC8790]BN68-02849A-00L04.indb 32 2010-04-01 오후 7:01:0333

04 Erweiterte Funktionen

Eingang einrichten (Samsung Auto-Konfiguration)

Diese Funktion steht für Zugangspunkte zur Verfügung,

die Samsung Auto Configuration unterstützen. Wenn

Ihr Zugangspunkt dies nicht unterstützt, können Sie die

Verbindung über PBC (WPS), automatische Netzwerksuche

oder manuell herstellen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

Sie können unter www.samsung.com nach Geräten

suchen, die Samsung Auto Configuration unterstützen.

1. Stellen Sie den Zugangspunkt und das Fernsehgerät

neben einander und schalten Sie sie ein.

Da sich die Startzeiten der jeweiligen

Anwendungen unterscheiden, kann es sein, dass

Sie etwa 2 Minuten warten müssen.

Wenn das LAN-Kabel bei Samsung-

Autokonfiguration an den WAN-Anschluss des

Zugangspunkts angeschlossen wird, können Sie

den Vorgang bis zum Internetverbindungstest

durchführen. Wenn Sie es nicht anschließen,

überprüft Samsung-Autokonfiguration nur den

Anschluss des Geräts an den Zugangspunkt (nicht

aber die Internetverbindung).

2. Schließen Sie den Samsung WLAN-Adapter nach 2

Minuten an das Fernsehgerät an. Wenn der Samsung

WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster

3. Sobald die Verbindung hergestellt ist, stellen Sie den

Zugangspunkt parallel in einem Abstand von maximal

25cm neben den Samsung WLAN-Adapter.

4. Warten Sie, bis die Verbindung automatisch hergestellt

Wenn Sie Ihr Fernsehgerät über Samsung-

Autokonfiguration nicht mit Ihrem Zugangspunkt

verbinden können, wird ein Popupfenster geöffnet,

mit dem Sie über den Fehlschlag informiert werden.

Setzen Sie den Zugangspunkt zurück, und wiederholen

Sie den Versuch. Wenn die Verbindung wieder

nicht aufgebaut wird, wählen Sie eine der anderen

Verbindungsmethoden PBC (WPS), Auto oder Manuell

5. Nachdem die Verbindung steht, stellen Sie den Sharer

am gewünschten Standort auf.

Wenn sich die Einstellungen des Zugangspunkts

geändert haben oder wenn Sie den Zugangspunkt

nach dem Kauf erstmals verwenden, müssen Sie

den Vorgang ab dem ersten Schritt wiederholen.

Eingang einrichten (PBC (WPS))

Einrichten mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann

▲ oder ▼, um Einstell. zu wählen. Drücken Sie dann

Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü

Einstell. auszuwählen, und drücken Sie dann die

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Drahtlos.

6. Wählen Sie Eingang einrichten. Das Fenster

Eingang einrichten wird geöffnet.

Das Bild kann bei manchen Kanälen gestört oder verrauscht sein wenn das Fernsehgerät an den WLAN-Adapter von

Samsung angeschlossen ist.

Stellen Sie in solch einem Fall die Verbindung in einer der nachfolgend genannten Weisen her oder

schließen Sie den Samsung WLAN-Adapter mit einem USB-Kabel so an, dass er nicht durch Funkinterferenzen gestört wird.

Verbinden mit Hilfe des USB-90°-Adapters

Verbinden mit Hilfe eines Verlängerungskabels

Der Samsung WLAN-Adapter sollte in einem

störungsfreien Bereich installiert werden, um

Interferenzen zwischen dem Adapter und dem

[UC8790]BN68-02849A-00L04.indb 33 2010-04-01 오후 7:01:0334 Deutsch Erweiterte Funktionen 7. Drücken Sie die rote Taste Ihrer Fernbedienung.8. Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her.9. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster Eingang einrichten zu schließen. Eingang einrichten (Auto) Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmter Länge oder einer definierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konfigurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konfiguration das Kennwort eingeben.So konfigurieren Sie automatischUm die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)” (s. 33). 2. Wählen Sie durch Drücken der Taste ▼ die Option IP-Konfiguration, und drücken Sie dann die ENTERE. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Auto, und drücken Sie dann die ENTERE.

3. Wählen Sie Wählen Sie ein Netzwerk durch Drücken der Taste ▲, und drücken Sie dann die ENTER E

. Die Netzwerk funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt. 4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein Netzwerk in der Netzwerkliste, und drücken Sie dann die ENTER E

✎ Wenn der Zugangspunkt ausgeblendet (versteckt) ist, müssen Sie Netzwerk hinzufügen wählen und den Name des Netzwerks (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen.5. Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort. 6. Wählen Sie mit den Tasten ▲ oder ▼ die Option Sicherheit oder PIN. In den meisten Privatnetzwerken verwenden Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.7. Geben Sie im Fenster Sicherheit das Kennwort Ihres Netzwerks ein. ✎ Sie können das Kennwort wahrscheinlich in einem der Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.8. Bei der Eingabe des Kennworts beachten Sie diese allgemeinen Hinweise: – Drücken Sie auf die Zifferntasten Ihrer Fernbedienung, um Zahlen einzugeben. – Verwenden Sie die Navigationstasten Ihrer auf der Fernbedienung, um im Fenster Sicherheitsschlüssel zwischen den Schaltflächen zu wechseln. – Drücken Sie die rote Taste, um zwischen Groß- und Kleinschreibung umzuschalten oder um Zeichen/Symbole anzuzeigen. – Wenn Sie einen Buchstaben oder ein Symbol eingeben möchten, navigieren Sie zu dem Buchstaben oder Symbol und drücken Sie dann die ENTER E

. – Um den letzten Buchstaben oder die letzte Zahl zu löschen, drücken Sie auf die grüne Taste Ihrer Fernbedienung.9. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer Fernbedienung. Das Fenster Netzwerkverbindung wird geöffnet.10. Warten Sie, bis die Verbindungsbestätigung angezeigt wird, und drücken Sie dann die ENTER E . Das Fenster Eingang einrichten wird wieder angezeigt.11. Um die Verbindung zu testen, drücken Sie die Taste RETURN, um Netzwerktest zu wählen, und drücken Sie dann die ENTER E

Eingang einrichten PBC (WPS) U Verschieben E Eingabe R ZurückWählen Sie ein Netzwerk : Nicht gewählt ►IP-Konguration : Auto IP-Adresse : Teilnetzmaske : Gateway : DNS : AutoDNS-Server :

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0~9

n Verschieben E Eingabe R ZurückSicherheitsschlüssel0 einge. Zahl

04 Erweiterte Funktionen

Eingang einrichten (Ad-Hoc)

Mit dem „Samsung Wireless LAN Adapter” können Sie die

Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-Peer-

Netzwerks auch ohne Zugriffspunkt herstellen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Aus.

So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie Wählen Sie ein Netzwerk. Eine Liste der

Geräte/Netzwerke wird angezeigt.

3. In der Geräteliste drücken Sie die blaue Taste auf der

Die Meldung Ad-hoc ist eine direkte Wi-Fi-

Verbindung mit dem Mobiltelefon oder PC.

Möglicherweise ist das vorhandene Netzwerk

funktional eingeschränkt. Möchten Sie die

Netzwerkverbindung wechseln?

4. Geben Sie den generierten

Name des Netzwerks (SSID)

und den Sicherheitsschlüssel in das Gerät ein, mit dem

Sie sich verbinden möchten.

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie Wählen Sie ein Netzwerk. Die Geräte-/

Netzwerkliste wird angezeigt.

3. Wählen Sie ein Gerät aus der Geräteliste.

4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie

Wenn das Netzwerk nicht fehlerfrei

arbeitet, kontrollieren Sie noch einmal

Name des Netzwerks (SSID) und den

Sicherheitsschlüssel. Ein falscher

Sicherheitsschlüssel kann Störungen

Eingang einrichten (Manuell)

Wenn keine andere Methode funktioniert, müssen Sie die

Werte für die Netzwerkkonfiguration manuell eingeben.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten

Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die

Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf

Details. Die Netzwerkeinstellungen werden angezeigt.

Manuelle Konfiguration

Um die Werte für die Netzwerkverbindung manuell

einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie durch Drücken der Taste ▼ die Option

IP-Konfiguration, und drücken Sie dann die

. Wählen Sie durch Drücken der Tasten

▲ oder ▼ die Option Manuell, und drücken Sie dann

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld

(für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen

haben, wechseln Sie mit der Taste ► zum jeweils

nächsten Feld. Sie können auch die anderen Pfeiltasten

verwenden, um sich nach oben, unten oder zurück zu

6. Geben Sie die Werte für IP-Adresse, Teilnetzmaske

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die

DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie

oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um

zu Wählen Sie ein Netzwerk zu wechseln. Wählen Sie

Ihr Netzwerk und drücken Sie dann auf die ENTER E

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter

„So konfigurieren Sie automatisch” (s. 34) fort, und

befolgen Sie die Anweisungen ab diesem Punkt.

[UC8790]BN68-02849A-00L04.indb 35 2010-04-01 오후 7:01:0436

Erweiterte Funktionen

SWL(Samsung Wireless Link)

Mit dieser Funktion können Sie ein Samsung-Gerät

anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät

unterstützt. Sie können auch dann Geräte an Ihren Fernseher

anschließen, wenn kein Sharer an das Fernsehgerät

Um Internet@TV zu verwenden, muss der Zugriffspunkt

mit dem Funknetzwerk verbunden sein.

Wenn der Samsung WLAN-Adapter an USB 2

angeschlossen ist, funktioniert das Netzwerk

möglicherweise nicht richtig. Wir empfehlen, diesen an

USB 1 (HDD) anzuschließen.

Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer

im 5 Ghz-Band werden nicht unterstützt.

Sie können Geräte, die PBC (WPS) unterstützen, direkt an

Ihren Fernseher anschließen.

Diese Funktion ist verfügbar, wenn

SWL(Samsung Wireless Link) deaktiviert ist Ein.

Verbinden mit Samsung Wireless Link

Das Verfahren zum Aufbauen einer Verbindung ist

nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im

Abschnitt „Einrichten mit PBC (WPS)” (s. 33).

2. Wählen Sie SWL(Samsung Wireless Link) mit der

▼-Taste, und drücken Sie die ENTER E

Funktion zu aktivieren.

3. Wählen Sie SWL verbinden mit der ▼-Taste, und

drücken Sie die ENTER E

4. Wenn die Meldung „Drücken Sie die PBC-Taste auf

dem Gerät, das durch den PBC(WPS) unterst. wird,

um sich innerh. von 120 Sek. zu verb.” angezeigt

wird, drücken Sie die PBC-Taste, um die Verbindung

Weitere Informationen erhalten Sie im Handbuch

zur WLAN-Konfiguration des Geräts, das Sie

anschließen möchten.

5. Wenn das Gerät nach Beginn mit Zählung im

Meldungsfenster richtig mit dem Fernsehgerät

verbunden ist, wird das Meldungsfenster automatisch

Wenn die Verbindung fehlschlägt, wiederholen Sie

den Versuch nach 2 Minuten.

Ihr Fernsehgerät bekommt keine Verbindung mit dem Internet

Es kann sein, dass Ihr Fernseher keine Internetverbindung

aufbauen kann, weil Ihr ISP die MAC-Adresse (eine

eindeutige Kennnummer) Ihres PCs oder Modems registriert

hat, und anhand dieser die Authentifizierung vornimmt,

wenn Sie sich mit dem Internet verbinden. Auf diese

Weise soll unbefugter Zugriff verhindert werden. Da Ihr

Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP

diese Adresse bei der Authentifizierung nicht verifizieren und

Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden.

Fragen Sie in diesem Fall Ihren Internetprovider, auf welche

Weise die Verbindung durch andere Geräte als Ihren PC

(z.B. Ihr Fernsehgerät) hergestellt werden kann.

Wenn Ihr Internet-Provider eine Kennung oder ein

Kennwort erfordert, um die Verbindung zum Internet

herzustellen, kann Ihr Fernsehgerät möglicherweise keine

Internetverbindung aufbauen. Wenn dies der Fall ist,

müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn

Sie eine Internetverbindung herstellen möchten. Die

Internetverbindung kann auch aufgrund von Problemen mit

der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit

Ihrem Internetprovider in Verbindung.

Wenn Sie selbst dann noch keine Internetverbindung

aufbauen können, nachdem Sie die Anweisungen Ihres

Internet-Providers eingehalten haben, setzen Sie sich unter

1-800-SAMSUNG mit Samsung Electronics in Verbindung.

[UC8790]BN68-02849A-00L04.indb 36 2010-04-01 오후 7:01:0537

04 Erweiterte Funktionen

¦ Anschließen eines USB-Geräts

1. Schalten Sie den Fernseher ein.

2. Schließen Sie ein USB-Gerät mit Fernsehaufnahmen, Foto-, Musik und/oder

Filmdateien an die USB 1 (HDD) oder USB 2-Buchse seitlich am Fernsehgerät

3. Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster

geöffnet. Nun können Sie Media Play wählen.

¦ Herstellen der Verbindung zum PC über das Netzwerk

Sie können die auf Ihrem PC gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine

Netzwerkverbindung wiedergeben.

Wenn Sie Media Play für eine auf Ihrem PC gespeicherte Datei verwenden, sollten Sie „PC Share Manager” und das

Benutzerhandbuch von www.samsung.com herunterladen.

1. Weitere Informationen zum Konfi gurieren Ihres Netzwerks fi nden Sie unter „Netzwerkverbindung” (s. 30).

– Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der

Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf

geändert werden. (z.B.: IP-Adresse: 123.456.789.**)

2. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an

das externe Modem an.

– Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten.

Mit dieser Funktion können Sie auf einem

USB-Speichermedium (MSC) oder Ihrem PC

gespeicherte Fernsehsendungen, Foto-, Musik

und/oder Filmdateien USB-LaufwerkRückseite des Fernsehgeräts(HDD) oder LAN AdapterLAN-KabelLAN-KabelLAN-KabelLAN Cable PC Rückseite des Fernsehgeräts(HDD) LAN WLAN-Adapter von SamsungDrahtloser IP-SharerExternes Modem (ADSL/VDSL/Kabelfernsehen)

SUM Gerät wechseln Geräte anzeigen E Eingabe R ZurückMediaPlayTV-Aufzeichnung MEDIA.P

oder Modem-Kabel [UC8790]BN68-02849A-00L04.indb 37 2010-04-01 오후 7:01:0838

Erweiterte Funktionen

Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht unterstützt:

Die Funktionen für die Hintergrundmusik und die Einstellung der Hintergrundmusik.

Benutzerdefinierte Sortierung von Dateien in den Ordnern Fotos, Musik und Film.

(Vorlauf), während ein Film abgespielt wird.

Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt.

Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben.

Bei Verwendung von Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der

Konfiguration des Servers:

Die Sortiermethode kann variieren.

Möglicherweise wird die Funktion zur Suche von Szenen nicht unterstützt.

Möglicherweise wird die Funktion Ununterbrochen abspielen nicht unterstützt, mit der die Widergabe eines Videos

– Die Funktion Ununterbrochen abspielen unterstützt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der

der letzte Benutzer die Wiedergabe unterbrochen hat.)

Die Funktionen ◄ und ► stehen je nach Inhalt möglicherweise nicht zur Verfügung.

Möglicherweise kommt es zu Anzeigeaussetzern, während Sie ein Video mit Media Play über eine Netzwerkverbindung abspielen.

Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

Das sollten Sie vor dem Einsatz von Media Play unbedingt wissen

MTP (Media Transfer Protocol) wird nicht unterstützt.

Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.

Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.

Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte

sind Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-

Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direkt mit dem USB-Anschluss

des Fernsehers verbunden werden.

Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust

vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.

Schließen Sie eine USB-Festplatte an den dafür reservierten USB 1 (HDD)-Anschluss an.

Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.

Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen.

Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

Bei nicht unterstützten oder beschädigten Dateien wird die Meldung ”Dateiformat wird nicht unterstützt” angezeigt.

Wenn der Sortierschlüssel auf Basisansicht eingestellt ist, können bis zu 1000 Dateien in einem Ordner angezeigt werden.

MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt

werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution

und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und

der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management

von Abrechnung und Bezahlung.

Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden.

Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-

Gerät, das hohe elektrische Leistung (mehr als 500mA oder 5V) abfordert, wird möglicherweise nicht unterstützt.

Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das

Gerät möglicherweise nicht erkannt oder weist eine Störung auf.

Wenn während der in Autom. Schutzzeit eingestellten Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner

Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das

Fernsehgerät angeschlossen sind.

Bei Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf

dem Gerät gespeicherten Dateien können nicht gelesen werden.

Wenn das an das Fernsehgerät angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät

beschädigt aussieht oder eine Datei in der Liste nicht abgespielt wird, schließen Sie das USB-Gerät an den PC an,

formatieren Sie das Gerät und überprüfen Sie die Verbindung.

Wenn eine mit dem PC gelöschte Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion

„Papierkorb leeren” des PCs, um die Datei dauerhaft zu löschen.

[UC8790]BN68-02849A-00L04.indb 38 2010-04-01 오후 7:01:0839 Deutsch 04 Erweiterte Funktionen

Navigieren Sie mit den Pfeiltasten (Auf/Ab/Rechts/Links) zu der gewünschten Datei und drücken Sie dann die ENTER

 oder die Taste  (Wiedergabe). Die Datei wird wiedergegeben. ✎

Unterstützt Geräte anzeigen und Start auf der Startseite von Media Play.

Um die Aufnahme- oder Timeshift-Modus-Funktion zu verwenden, muss das angeschlossene USB-Gerät für die Aufnahme

zur Verfügung stehen. Gerät formatieren wird empfohlen, wenn Sie eine USB-Festplatte verwenden möchten.

✎ Trennen Sie nicht die Verbindung, während das Gerät formatiert wird. Beim Formatieren des Geräts werden alle Dateien gelöscht. ✎ Ehe Sie Ihr Gerät für den Fernseher formatieren, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen. SAMSUNG haftet nicht für Verlust und Beschädigung von Daten.Wiedergabe aufgenommener Fernsehsendungen 1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option TV-Aufzeichnung, und drücken Sie dann im ENTER  Media Play-Menü auf die ENTER 

. 2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼ aus der Dateiliste aus. 3. Drücken Sie auf die ENTER  oder die  (Wiedergabetaste). – Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. – Während der Wiedergabe des aufgezeichneten Fernsehprogramms können Sie mit den Tasten ◄ und ► suchen.Bedientasten

B Grün (Abschnitt wiederholen): Sie können die Funktion so einrichten, dass bestimmte Abschnitte wiederholt werden. Sie können auch einen gewünschten Abschnitt anzeigen.Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010/Movie 01.avi 1/1Movie 01.avi SUM Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi  Auswählen Sortieren  ExtrasInformation:Hier können Sie den Namen der gewählten Datei sowie die Anzahl der Dateien und Seiten überprüfen.Abschnitt mit der Sortierliste: Anzeige der Sortierreihenfolge: ✎ Die Sortierreihenfolge unterscheidet sich je nach Inhalt.Bedienung Rot (Gerät wechs.): Dient zur Auswahl eines angeschlossenen Geräts.

B Grün (Voreinstellung): Festlegen der Voreinstellungen für Dateien (in der Basisansicht nicht unterstützt)

Gelb (Auswählen): Auswählen mehrere Dateien aus der Dateiliste. Die ausgewählten Dateien werden mit einem Symbol gekennzeichnet. Blau (Sortieren): Auswählen der Sortierliste.  Extras : Anzeigen des Optionsmenüs. ✎ Mit Hilfe der Tasten  (Rücklauf) oder  (Vorlauf) können Sie in der Dateiliste zur vorigen oder nächsten Seite wechseln.Abschnitt mit der Dateiliste:Sie können die nach den verschiedenen Kategorien sortierten Dateien und Gruppen bestätigen.VideosSeite Gerät wechs.

00:04:03 / 00:07:38 1/1

SUM Abschnitt wiederh. Ununterbrochen abspielenPauseWechselnExtras

Weiter ab letzter Szene

Ununterbrochen abspielen

3_BN68-02849D-01Ger.indd 39 2010-04-01 오후 8:58:1240 Deutsch Erweiterte Funktionen Verwenden der Timeshift-Modus-Funktion  Wenn Sie eine Sendung verpassen, können Sie sie mit dieser Funktion später ansehen. Wenn Timeshift-Modus auf Auto eingestellt ist, speichert das Fernsehgerät automatisch den Kanal, den Sie gerade sehen.

Wenn Timeshift-Modus auf Manuell eingestellt ist und Sie drücken die Taste

 (Wiedergabe), speichert das Fernsehgerät den Kanal ab der von Ihnen gewünschten Stelle. ✎ HINWEIS x Videoaufnahmen werden durch das DRM-System (DRM, Digital Rights Management) geschützt und können werden auf einem PC noch auf anderen Fernsehgeräten abgespielt werden. Dies gilt auch nach einem eventuellen Tausch der Hauptplatine des Fernsehgeräts. x Übertragungen von Datendiensten können nicht aufgezeichnet werden. x

Die Aufnahme- wie auch Timeshift-Modus-Funktion sind je nach Bildqualität und freiem Speicherplatz auf der Festplatte möglicherweise nicht verfügbar. x

Wenn Sie die Taste ▲ oder ▼ drücken, sehen Sie den gerade gesendeten Kanal oder Sie sehen den Startpunkt der aufgenommenen Sendung. x Die Timeshift-Modus-Funktion kann einen Zeitbereich von max. 90 Minuten abdecken. x

Nachdem die Timeshift-Modus-Funktion ihre maximale Dauer erreicht hat, werden die Zeitinformationen bei „00:00:00“ eingefroren. Hinweis: Wenn Sie die Aufnahme angehalten haben, setzt das Fernsehgerät die Wiedergabe automatisch wieder fort. x Wenn die Grenze von 5% freiem Speicherplatz auf dem USB-Gerät erreicht ist, wird die aktuelle Aufnahme abgebrochen. x Wenn die Aufnahme zugleich durch den PVR (Personal Video Recorder) und ein Gerät erfolgt, das die HDMI-CEC-Funktion unterstützt, hat die Aufnahme mit der PVR-Funktion Vorrang. x

Bei der Wiedergabe oder bei Einsatz der Timeshift-Modus-Funktion gelten für die Anzeige des Bilds die Einstellungen des Fernsehgeräts. x Wenn Sie während der Aufnahme die Signalquelle ändern, wird auf dem Bildschirm solange kein Bild angezeigt, bis die Umschaltung durchgeführt ist. x

Anwendungen, die weder Aufnahmen noch die Timeshift-Modus-Funktion unterstützen, werden automatisch beendet, wenn Sie versuchen, sie bei Einsatz einer der beiden Funktionen zu verwenden. x In diesem Fall erscheint möglicherweise über dem Anwendungsfenster eine Meldung, dass die Aufnahme bzw. die Timeshift-Modus-Funktion beendet wurden. x Timeshift-Modus wird bei Radiokanälen nicht unterstützt. x

Aufnahmen und die Timeshift-Modus-Funktion sind bei Kanälen, die mit der Kindersicherung gesperrt wurden, nicht möglich. x

Wenn das USB-Gerät den Geräte-Leistungstest nicht besteht, müssen Sie zuerst das USB-Gerät formatieren

und dann noch einmal den Geräte-Leistungstest durchlaufen, ehe Sie mit TV-Programm oder Kanal-Manager Aufnahmen durchführen können. x

Die Funktionen für Aufnahmen und Timeshift-Modus können nur mit einem USB-Speichergerät durchgeführt werden, das den Geräte-Leistungstest bestanden hat. x

Die Funktion wird nicht aktiviert, Aufnahmen oder Timeshift-Modus mit einem Gerät durchführen möchten, das den Geräte-Leistungstest nicht bestanden hat. x Wenn Sie die Taste  (REC) auf der Fernbedienung drücken, während der Kanal-Manager angezeigt wird oder wenn Sie eine Timer-Aufnahme durchführen möchten, startet oder beendet das Fernsehgerät die Aufnahme 1 oder 2 Sekunden später als beabsichtigt. Dies liegt daran, dass das Gerät ein wenig Zeit zum Verarbeiten des Befehls benötigt. x

Wenn ein USB-Gerät speziell für Aufnahmen angeschlossen ist, werden Timeshift-Modus- oder Aufnahmedateien, die fehlerhaft gespeichert wurden, automatisch gelöscht. x Wenn Sie beim Aufnehmen zum Modus für externen Signaleingang wechseln, läuft die Aufnahme zwar weiter, aber die Aufnahmetaste  (REC) wird deaktiviert. x

Wenn Sie eine Funktion zum Abschalten des Fernsehers (Sleep-Timer, Abschalttimer usw.) auf eine Zeit eingestellt haben, die im Konflikt mit einer Aufnahme steht, so wird das Fernsehgerät erst ausgeschaltet, wenn die Aufnahme beendet ist. [UC8790]BN68-02849A-00L04.indb 40 2010-04-01 오후 7:01:1041

04 Erweiterte Funktionen

Wiedergabe von Videos

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Videos, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼ aus der Dateiliste aus.

3. Drücken Sie auf die ENTER E

– Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt.

– Wenn die Zeitinformationen für das Video nicht vorhanden sind. werden Wiedergabezeit und Fortschrittsbalken nicht

– Während der Wiedergabe des Videos können Sie mit den Tasten ◄ und ► suchen.

In diesem Modus können Sie zwar die Filme aus einem Spiel

wiedergeben, nicht aber das eigentliche Spiel spielen.

y Unterstützte Formate für Untertitel Name Dateinamenserweiterung FormatMPEG-4 Text mit Zeitverlauf.ttxt XMLSAMI .smi HTMLSubRip .srt StringbasiertSubViewer .sub StringbasiertMicro DVD .sub oder .txt Stringbasiert y Unterstützte Videoformate

Dateinamenserweiterung Container Video-Codec Auflösung

Framerate (f/s)Bitrate (Mbit/s)Audio-Codec*.avi *.mkvAVI MKV Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8 MP3 / AC3 / LPCM / ADPCM / DTS CoreXviD 1920x1080 6 ~ 30 8H.264 BP/MP/HP 1920x1080 6 ~ 30 25MPEG4 SP / ASP 1920x1080 6 ~ 30 8Motion JPEG 800x600 6 ~ 30 8*.asf ASF Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8 MP3 / AC3 / LPCM / ADPCM / WMAXviD 1920x1080 6 ~ 30 8H.264 BP/MP/HP 1920x1080 6 ~ 30 25MPEG4 SP / ASP 1920x1080 6 ~ 30 8Motion JPEG 800x600 6 ~ 30 8 *.wmv ASF Window Media Video V. 9 1920x1080 6 ~ 30 25 WMA *.mp4 MP4H.264 BP/MP/HP 1920x1080 6 ~ 30 25 MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8 XVID 1920x1080 6 ~ 30 8*.3gp 3GPPH.264 BP/MP/HP 1920x1080 6 ~ 30 25ADPCM / AAC / HE-AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8*.vroVRO VOB MPEG1 1920x1080 24 / 25 / 30 30AC3 / MPEG / LPCMMPEG2 1920x1080 24 / 25 / 30 30*.mpg *.mpeg PS MPEG1 1920x1080 24 / 25 / 30 30AC3 / MPEG / LPCM / AAC MPEG2 1920x1080 24 / 25 / 30 30H.264 1920x1080 6 ~ 30 25*.ts *.tp *.trp TS MPEG2 1920x1080 24 / 25 / 30 30AC3 / AAC / MP3 / DD+ / HE-AACH.264 1920x1080 6 ~ 30 25VC1 1920x1080 6 ~ 30 25 Movie 01.avi00:04:03 / 00:07:38 1/1

SUM E Kap. festl. L Wechseln T Extras R Zurück [UC8790]BN68-02849A-00L04.indb 41 2010-04-01 오후 7:01:1242

Erweiterte Funktionen

Weitere Einschränkungen

Wenn es Probleme mit dem Inhalt eines Codecs gibt, wird der Codec nicht unterstützt.

Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container

nicht korrekt abgespielt.

Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt ein Standardbitrate/Framerate

aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde)

Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprungfunktion) nicht unterstützt. Videodecoder Audiodecoder• Unterstützt max. H.264, Level 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden nicht unterstützt.• XVID, MPEG4 SP, ASP : – weniger als *1280x720 max. 60 Frames – mehr als *1280x720 max. 30 Frames• mehr als GMC 2 wird nicht unterstützt.• H.263 wird nicht unterstützt.• Nur Samsung Techwin-MJPEG wird unterstützt. • Unterstützung bis WMA 7, 8, 9, STD• WMA 9 PRO unterstützt nicht mehr als 2 Kanäle bzw. Mehrkanalton oder verlustfreies Audio.• Die WMA-Sampling-Raten beträgt 22.050Hz und Monobetrieb wird nicht unterstützt. Wiedergabe eines Films oder einer Aufzeichnung fortsetzen (Wiedergabe fortsetzen)

Wenn Sie die Wiedergabefunktion für Videos oder Aufzeichnungen beenden, kann die Wiedergabe später ab dem Punkt

fortgesetzt werden, an dem Sie unterbrochen haben.

Wenn Sie die ENTER E

(Kap. festl.) bei der Wiedergabe der Datei drücken, können Sie Szenen in den von Ihnen

angelegten Kapiteln durchsuchen.

Wenn die Indexinformationen beschädigt sind oder nicht unterstützt werden, können Sie die Funktion Kap. festl. nicht

1. Wählen Sie die Filmdatei, dessen Wiedergabe Sie fortsetzen

möchten. Drücken Sie dazu in der Dateiliste auf ◄ oder ►.

3. Wählen Sie mit der blauen Taste die Funktion für

Fortlauf. wiederg. (Wiedergabe fortsetzen). Die Filmwiedergabe

wird dort fortgesetzt, wo Sie sie angehalten hatten.

Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe

Wenn Hilfe zu Schleifenbetrieb im Menü Einstell.

aktiviert wurde Ein, wird eine Meldung angezeigt, wenn

Sie die Wiedergabe einer Filmdatei fortsetzen.

Movie 01.avi00:04:03 / 00:07:38 1/1

SUM Fortlauf. wiederg.

R ZurückWeiter ab letzter Szene Fortlauf. wiederg. [UC8790]BN68-02849A-00L04.indb 42 2010-04-01 오후 7:01:1543

04 Erweiterte Funktionen

Wiedergeben von Musik

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

Musik, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼

aus der Dateiliste aus.

3. Drücken Sie auf die ENTER

– Während der Wiedergabe des musik können Sie mit den

Tasten ◄ und ► suchen.

(Vorlauf) sind bei der

Wiedergabe funktionslos.

Angezeigt werden nur Dateien mit der Dateinamenserweiterung

MP3 oder PCM. Dateien mit anderer Dateinamenserweiterung

werden nicht angezeigt, auch wenn sie auf dem gleichen USB-

Gerät gespeichert sind.

Wenn der Ton beim Abspielen von MP3-Dateien „schräg” klingt, stellen Sie im Menü Ton den Equalizer ein.

(Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.)

Sie können Eig. Wdg.-Liste erstellen, indem Sie das gewünschte Musikstück aus der Datei wählen, und dann mit

Eig. Wdg.-Liste wiedergeben.

Anzeigen eines Fotos (oder einer Diashow)

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option

Fotos, und drücken Sie dann im Media Play-Menü auf die

2. Wählen Sie die gewünschte Datei mit den Tasten ◄ / ► / ▲ / ▼

aus der Dateiliste aus.

3. Drücken Sie auf die ENTER

– Drücken Sie auf der Fernbedienung die Taste

(Wiedergabe) / ENTER

, während die Fotoliste

angezeigtwird, um die Diashow zu starten.

– Alle Dateien in der Dateiliste werden für in der Diashow

– Die Bilder werden nacheinander, beginnend mit der aktuell

angezeigten Datei angezeigt.

Musikdateien können während der Diashow automatisch

abgespielt werden, wenn die Hintergrundmusik aktiviert Ein

Der HGM-Modus kann erst geändert werden, wenn die

Hintergrundmusik fertig geladen ist.

3/15 I Love you Jhon Music 1No SingerMusic 2No SingerMusic 3No SingerMusic 4No SingerMusic 5No SingerI Love You Jhon 1st Album Pop

2010 4.2MB01:10 / 04:02 SUM

 Pause  Wechseln  Extras  ZurückW.-Liste Image1024.jpg 1024x768 2010/2/1 3/15 SUM

 Pause  Vorherige/Nächste  Extras  ZurückNormal [UC8790]BN68-02849A-00L04.indb 43 2010-04-01 오후 7:01:1644 Deutsch Erweiterte Funktionen

¦ Wiedergabe mehrerer Dateien Abspielen ausgewählter TV-Aufzeichnung / Video / Musik / Fotodateien1. Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Datei auszuwählen.2. Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen. ✎ HINWEIS x Links neben dem Namen der gewähten Datei wird das Symbol c angezeigt. x Drücken Sie die gelbe Taste noch einmal, um die Auswahl einer Datei zu stornieren. x Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie die Taste TOOLS und wählen Sie dann Alle abwählen. 3. Drücken Sie die Taste TOOLS und wählen Sie Ausgew. Inhalte wiederg. Abspielen einer TV-Aufzeichnung / Video / Musik / Fotodateigruppe 1. Während eine Dateiliste angezeigt wird, navigieren Sie zu einer Datei aus der gewünschten Gruppe.

2. Drücken Sie die Taste TOOLS und wählen Sie Gruppe abspielen.

¦ Media Play-Zusatzfunktionen Sortieren der DateilisteDrücken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren.KategorieVorgang TV-Aufzeichnung Videos Musik Fotos BasisansichtAnzeige des gesamten Ordners. Sie können das Foto durch Auswählen des Ordners abspielen.> > > TitelSortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial. > > > > VoreinstellungSortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Dateiliste mit Hilfe der grünen Taste ändern.> > > > Spätestes Dat.Sortieren und Anzeigen der Filme absteigend nach dem Datum. > > > Frühestes Dat.Sortieren und Anzeigen der Filme aufsteigend nach dem Datum. > > > InterpretSortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten. > AlbumSortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Albums. > GenreSortierung der Musikdateien nach dem Genre. > StimmungSortierung der Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern. > MonatlichSortieren und Anzeigen der Fotos nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres.> > KanalSortierung der aufgenommenen Dateien nach Kanalnamen. >

1/1 /Movie 01.avi SUM Movie 01.aviJan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Jan.10.2010Movie 03.aviMovie 05.aviMovie 07.aviMovie 09.aviMovie 02.aviMovie 04.aviMovie 06.aviMovie 08.aviMovie 10.avi Gerät wechseln Auswählen Sortieren

T ExtrasVideos2 Dat. ausgew. Seite [UC8790]BN68-02849A-00L04.indb 44 2010-04-01 오후 7:01:3645

04 Erweiterte Funktionen

Optionsmenü für die Wiedergabe von Aufnahmen/Video/Musik/Fotos

Drücken Sie während der Wiedergabe die Taste TOOLS. KategorieVorgangTV-Aufzeichnung Videos Musik FotosTitel Sie können die andere Datei direkt verschieben. >

> Wiederholungsmodus Sie können Fernsehaufnahmen, Film- und Musikdateien wiederholt abspielen. > > >Bildformat Sie können Bildformat entsprechend Ihren Wünschen anpassen. >

> Bildeinstellungen Sie können die Bildeinstellungen festlegen (s. 17~23). > > >Toneinstellungen Sie können die Toneinstellungen festlegen. (s. 23, 24, 25). > > > >Untertitel-Einstellungen Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Dateiname wie die Videodatei haben.> > Audio Sie können Videos nach Bedarf in einer der unterstützten Sprachen ausgeben. Diese Funktion ist nur aktiviert, wenn Sie Streamingdateien abspielen, die mehrere Audioformate unterstützen.> >Audio für SehgeschädigteHiermit stellen Sie die Lautstärke des Audiokommentars für Sehbehinderte ein (s. 24). > Diashow anhalten / Diashow startenSie können eine Diashow starten und anhalten. > Geschwindigkeit der DiashowSie können die Geschwindigkeit der Diashow während der Diashow auswählen. > Diashow-Effekt Sie können verschiedene Diashoweffekte einstellen. >

Hintergrundmusik Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow anzeigen. > Zoom Sie können Bilder im Vollbildmodus vergrößern. > Drehen Sie können Bilder im Vollbildmodus drehen. >

Hintergrundbild Sie können die andere Datei zum Desktop von Media Play verschieben.

Information Sie können detaillierte Informationen zur abgespielten Datei anzeigen.

Verwenden des Menüs Einstellungen

■ Hintergrundeinstellung: Wählen Sie den gewünschten Hintergrund aus.

■ Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus): Hiermit öffnen Sie das Popupfenster mit Informationen

zum Schleifenbetrieb.

■ Divx® VOD-Registrierungscode abrufen: Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie

eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie

VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung

Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.

■ Divx® VOD-Deaktivierungscode abrufen: Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die

Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VOD-

Registrierung deaktiviert.

■ Information: Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

[UC8790]BN68-02849A-00L04.indb 45 2010-04-01 오후 7:01:3646 Deutsch Erweiterte Funktionen Anynet+Was ist Anynet+? t

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet+-Logo auf Ihrem Gerät.Anschluss an das Heimkinosystem 1. Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2(ARC), 3 oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel. 2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet+-Geräts. Verwenden Sie hierfür das HDMI-Kabel. ✎ HINWEIS x

Verbinden Sie DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des Heimkinosystems mit Hilfe des Glasfaserkabels. x

Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion unterstützt. x Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also Anynet-Gerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen. x Schließen Sie nur ein Heimkinosystem an. x Sie können Anynet+-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel unterstützen möglicherweise keine Anynet+-Funktionen. x Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist. x Anynet+ unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen können.Rückseite des FernsehgerätsHeimkinoAnynet+-Gerät 1 Anynet+-Gerät 2, 3 und 4(HDD) (HDD) HDMI-Kabel HDMI-KabelHDMI-KabelGlasfaserkabelGlasfaseradapter [UC8790]BN68-02849A-00L04.indb 46 2010-04-01 오후 7:01:3747 Deutsch 04 Erweiterte Funktionen Anynet+-MenüDer Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen Anynet+-Geräte ab.Anynet+-Menü BeschreibungFernsehen Wechsel vom Anynet+-Modus zum Fernsehmodus.Geräteliste Anzeige der Anynet+-Geräteliste. (geräte_name) MENU Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt. (geräte_name) INFO Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Aufnahme: (*Aufnahmegerät) Sofortiges Starten einer Aufnahme mit dem Rekorder (Diese Funktion ist nur für Geräte mit Aufnahmefunktion verfügbar.)Aufnahme anhalten: (*Aufnahmegerät)Beenden der Aufnahme.Empfänger Die Tonausgabe erfolgt über den Receiver.Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name). ¦ Einrichten von Anynet+ ■ Einstell. Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von Anynet+ nutzen können, muss Anynet+ (HDMI-CEC) aktiviert Ein sein. ✎

Wenn die Funktion “Anynet+ (HDMI-CEC)” deaktiviert wird, sind auch alle Vorgänge in Verbindung mit Anynet+ deaktiviert. Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts.

✎ Damit Sie Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein. ✎ Selbst wenn das externe Gerät noch aufnimmt, wird es möglicherweise abgeschaltet. ¦ Wechseln zwischen Anynet+-Geräten 1. Nun werden die an das Fernsehgerät angeschlossenen Anynet+-Geräte aufgelistet. ✎ Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zu aktualisieren.2. Wählen Sie ein Gerät und drücken Sie die ENTER E . Sie können zum ausgewählten Gerät wechseln. ✎

Nur wenn Sie Anynet+ (HDMI-CEC) im Menü Anwendung aktivieren Ein, wird die Geräteliste angezeigt.

x Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des Umschaltens nicht abbrechen. x

Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem Anynet+-Gerät zu wechseln. [UC8790]BN68-02849A-00L04.indb 47 2010-04-01 오후 7:01:3748 Deutsch Erweiterte Funktionen

¦ Aufnahme Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.1. Wählen Sie Aufnahme. ✎ Mehr als zwei Aufnahmegerät angeschlossen x Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie eine Gerät aus der Geräteliste. ✎

Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie Geräteliste und drücken Sie die rote Taste, um nach Geräten zu suchen.2. Zum Beenden drücken Sie die Taste EXIT. ✎

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Aufnahme: (geräte_name).

✎ Durch Drücken von � (REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. ✎ Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts. ¦ Tonwiedergabe mit einem Receiver

Sie können die Tonwiedergabe über einen Receiver (d.h. Heimkinosystem) anstelle des TV-Lautsprechers laufen lassen.

1. Wählen Sie Empfänger und aktivieren Sie ihn Ein. 2. Zum Beenden drücken Sie die Taste EXIT. ✎ Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt. ✎ Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben.

✎ Wenn der Receiver (d.h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben. ✎ HINWEIS x Sie können Anynet+-Geräte nur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern. x Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das Anynet+-Gerät. x Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.Verwenden der ARC FunktionSie können die Tonsignale vom Fernseher über ein HDMI-Kabel an einen Receiver übertragen und damit ausgeben, ohne dass ein gesondertes optisches Kabel benötigt wird. 1. Wählen Sie Empfänger und aktivieren Sie ihn Ein. 2. Zum Beenden drücken Sie die Taste EXIT. ✎

Um die ARC-Funktion verwenden zu können, müssen Sie an HDMI IN 2(ARC) einen Receiver anschließen, der die HDMI-CEC- und ARC-Funktion unterstützt. ✎

Um die ARC-Funktion zu deaktivieren, deaktivieren Empfänger Sie den Aus. Selbst wenn das Fernsehgerät weiterhin das ARC-Signal sendet, wird der Receiver gesperrt und kann das Signal nicht empfangen. [UC8790]BN68-02849A-00L04.indb 48 2010-04-01 오후 7:01:3749

04 Erweiterte Funktionen

¦ Fehlerbehebung für Anynet+

Problem Mögliche Lösung

Anynet+ funktioniert nicht. • Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige Geräte.

• Schließen Sie nur einen Receiver (Heimkinosystem) an.

• Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.

• Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet+-Geräts.

• Prüfen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.

• Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.

• Prüfen Sie, ob es sich um eine ausschließlich für Anynet+ geeignete Fernbedienung handelt.

• Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play oder

Plug & Play (Erstmaliges Einrichten) usw.)

• Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher, dass die Geräte wieder gesucht werden,

oder schalten Sie das TV-Gerät aus und wieder ein.

• Überprüfen Sie, ob die Anynet+-Funktion des Anynet+-Geräts aktiviert ist.

Ich möchte Anynet+ starten. • Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren Sie

zudem, ob Anynet+ (HDMI-CEC) im Menü Einstellungen für Anynet+ aktiviert Ein ist.

• Drücken Sie die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und die gewünschte Menüoption auszuwählen.

Ich möchte Anynet+ beenden. • Wählen Sie im Anynet+-Menü die Option Fernsehen.

• Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein

Anynet+-Gerät handelt.

und PRE-CH, um in den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste

nur funktioniert, wenn kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)

Die Meldung Verbinden mit Anynet+-

Gerät wird angezeigt.

• Sie können die Fernbedienung nicht verwenden, während Sie Anynet+ konfigurieren, oder in einen anderen

Anzeigemodus wechseln.

• Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder das Ändern des Anzeigemodus

Keine Wiedergabe mit dem

• Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang (Anfangseinstellung) läuft.

Das angeschlossene Gerät wird

• Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.

• Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen wurde.

• Prüfen Sie, ob Anynet+ (HDMI-CEC) im Einstell. von Anynet+ aktiviert Ein ist.

• Suchen Sie nochmal nach Anynet+-Geräten

• Sie können Anynet+-Geräte nur mit Hilfe eines HDMI-Kabels anschließen. Manche HDMI-Kabel unterstützen

möglicherweise keine Anynet+-Funktionen.

• Wenn es durch eine Störung (z.B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer

Beendigung kommt, wiederholen Sie die Gerätesuche.

Das Fernsehprogramm kann nicht

aufgezeichnet werden.

• Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.

Die Ausgabe des Fernsehtons erfolgt

• Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.

• Die ARC-Funktion ermöglicht digitale Tonausgabe mit Hilfe des HDMI IN 2(ARC) Anschlusses und sie kann nur

genutzt werden, wenn das Fernsehgerät an einen Audioempfänger angeschlossen ist, der die ARC-Funktion

[UC8790]BN68-02849A-00L04.indb 49 2010-04-01 오후 7:01:3850 Deutsch Erweiterte Funktionen Internet@TV ¦ Erste Schritte mit Internet@TV

Konfigurieren Sie die Netzwerkeinstellungen, bevor Sie Internet@TV verwenden. Weitere Informationen finden Sie unter „Netzwerkverbindung” (s. 30). x Nicht unterstützte Schriftarten im Inhalt des Providers werden nicht normal angezeigt. x Je nach den vorliegenden Bedingungen im Netzwerk sind langsame Reaktionszeiten und/oder Unterbrechungen möglich. x Je nach Region wird möglicherweise nur Englisch als Sprache der Anwendung unterstützt. x Diese Funktion ist nicht überall verfügbar. x Bei Problemen mit einem Anwendungsdienst wenden Sie sich an den Anbieter der Inhalte. x Entsprechend den Vorgaben des Inhaltsanbieters können die Aktualisierungen einer Anwendung oder die Anwendung selbst eingestellt werden. x Manche Anwendungen werden, je nach den gesetzlichen Bestimmungen Ihres Landes, möglicherweise nicht unterstützt oder stehen nur eingeschränkt zur Verfügung.BildschirmanzeigeINTERNET @TV Internet@TV bringt nützliche und unterhaltende Inhalte und Dienste direkt aus dem Internet auf Ihr Fernsehgerät.EmpfohlenSamsung Apps Einstell.Eigene Anwendungen Login Als Favoriten mark. Sortieren nach R Zurücknach Datum 1/1 Login Als Favoriten mark. Sortieren nach R Zurück Eigene Anwendungen

Empfohlen nach Datum 1/1Einstell.Samsung Apps Empfohlene Anwendungen:

Anzeigen des von Samsung

empfohlenen Diestes. Sie können keinen

Dienst zu dieser Liste hinzufügen oder

Heruntergeladene Anwendungen:

Anzeigen der heruntergeladenen

Anwendungen über die Samsung-

Fernsehbildschirm: Anzeige

des aktuellen Kanals.

Anzeige von Hinweisen, neuen

Anwendungen und Werbung,

die Samsung Ihnen mit

Produkteinführungen anbietet.

Sie können verschiedene

von Samsung zur Verfügung

gestellte Anwendungen

Internet@TV-Einstellungen:

Bearbeiten und konfi gurieren

Sie die Anwendungen und

Einstellungen für Internet@TV.

• Rot (Login): Anmelden bei Internet@TV.

• Grün (Als Favoriten mark.): Markieren der Anwendung als Favorit.

• Blau (Sortieren nach): Sortieren der Anwendungen.

R Zurück: Zurück zum vorherigen Menü.

Das Farbtasten arbeiten je nach Anwendung möglicherweise unterschiedlich.

[UC8790]BN68-02849A-00L04.indb 50 2010-04-01 오후 7:01:3951 Deutsch 04 Erweiterte Funktionen Anmeldung beim KontoBei einer Anwendung mit mehreren Konten verwenden Sie ◄ und ► für den Zugriff auf die verschiedenen Konten. ✎ Mehr Spaß mit Anwendungen ist möglich, wenn Sie sich bei Ihrem Konto anmelden. ✎ Informationen zum Anlegen eines Kontos erhalten Sie unter Einstellungen → Internet@TV-ID → Erstellen. 1. Drücken Sie auf der Starteite von Internet@TV auf die rote Taste.2. Wählen Sie das gewünschte User account und drücken Sie dann die ENTER E -Taste. ✎ Wenn Sie ein Konto erstellen möchten, drücken Sie die rote Taste, und legen Sie das Konto mit Hilfe des dann angezeigten Bildschirmfensters an.3. Geben Sie das Kennwort ein. ✎ Nach erfolgreicher Anmeldung wird das User account auf dem Bildschirm angezeigt.

¦ Konfigurieren von Internet@TV Einstell. Erstellen von IDs und Konfigurieren von Internet@TV von diesem Fenster aus. Markieren Sie Einstellungen mit den Tasten ▲ und ▼, und drücken Sie die ENTER E

. ■ SystemkonfigurationTicker Autorun (Off / On): Ticker beim Einschalten des Fernsehers aktiviert/deaktiviert. ✎ Die Anwendung Ticker stellt Nachrichten sowie Wetter- und Marktinformationen zur Verfügung. Sie müssen die Anwendung Ticker von Internet@TV herunterladen, damit Sie die Funktion verwenden können. ✎ Sie müssen die Anwendung Ticker nach Internet@TV herunterladen, damit Sie die Funktion verwenden können.Kanalgebundener Dienst (Aus / Ein): Einige Kanäle unterstützen Anwendungen als Internet-Datendienst, sodass Sie beim Fernsehen auf das Internet zugreifen können. ✎ Nur verfügbar, wenn es vom Sender unterstützt wird.Change the Service Lock password ✎ In der Standardeinstellung lautet das Kennwort „0-0-0-0”. ✎ Wenn Sie das Kennwort vergessen haben, drücken Sie die Fernbedienungstasten in der folgenden Reihenfolge, um das Kennwort auf „0- 0-0-0” zurückzusetzen: POWER (Aus) → MUTE

→ 8 → 2 → 4 → POWER (Ein). Zurückset.: Zurücksetzen von Internet@TV auf die werkseitigen Standardeinstellungen. Ändern Sie das ■ Internet@TV-IDSie können dieses Menü verwenden, wenn Sie ein Konto erstellen oder löschen. Sie können Ihr Konto zusammen mit den Kontoinformationen für die Inhaltssite steuern. ✎ Das Konto gilt nur für internet@TV.Erstellen: Erstellen Sie ein Konto und verbinden Sie es mit den gewünschten Anwendungen. ✎ HINWEIS x Sie können maximal 10 Konten erstellen. x Die maximale Zeichenzahl beträgt 8.Manager – Service Site: Registrieren Sie die Anmeldeinformationen für Dienstwebsites. – Change Password: Ändern des Kennworts. – Entfernen: Löschen Sie das Konto. ■ Dienstmanager: Löschen und Sperren von Widgets, die unter Internet@TV installiert sind.Sperren: Sperren der Anwendung. ✎ Für den Zugriff auf eine gesperrte Anwendung müssen Sie das Kennwort eingeben.Entfernen: Löschen der Anwendung. ■ Properties: Anzeigen von Informationen zu Internet@ TV. Verwenden Sie die Option Geschwindigkeit der Internetverbindung prüfen, um Ihre Netzwerkverbindung zu prüfen. R Zurück Einstell.

▪ Systemkonguration▪ Internet@TV-ID▪ Dienstmanager▪ Properties▪ Ticker Autorun : Aus▪ Kanalgebundener Dienst : Aus ▪ Change the Service Lock password▪ Zurückset.

Login User account:Kennwort: Erstellen [0~9] PIN eingeben R Abbrechen [UC8790]BN68-02849A-00L04.indb 51 2010-04-01 오후 7:01:4052 Deutsch Erweiterte Funktionen

¦ Verwenden des Internet@TV-Dienstes

Samsung Apps Samsung Apps ist ein Speicher, aus dem Sie Anwendungen herunterladen können, die auf Ihren Samsung TV/AV-Geräten verwendet werden können.Mit Hilfe der heruntergeladenen Anwendungen können die Benutzer eine Vielzahl von Inhalten (z.B. Videos, Musik, Fotos, Spiele, nützliche Informationen usw.) nutzen.Zusätzlichen Anwendungen später dazukommen. ✎ Verwenden der Farbtasten in Verbindung mit den Samsung Apps. x Rot (Login): Anmeldung zum Internetdienst. x Grün (Miniaturansichten): Ändern des Anzeigemodus. x Blau (Sortieren nach): Sortieren der Widgets nach Empfohlen, Meiste Downloads, Neueste oder Name. x

R Zurück: Zurück ins vorherige Menü.Verwenden der Samsung Apps nach KategorieFolgende Kategorien sind verfügbar: y Neuigkeiten: Anzeigen neu registrierter Anwendungen.

y Video: Anzeigen verschiedener Videomedien wie Filme, Fernsehshows und Kurzvideos. y Sport: Anzeigen verschiedener Sportmedien wie Spielinformationen, Bilder und Kurzvideos. y Spiel: Anzeigen verschiedener Spiele wie Sudoku oder Schach. y Lifestyle: Bietet verschiedene Lifestyle-Medien wie Musikangebote, Verwaltungstools für private Fotos und soziale Netzwerke wie Facebook und Zwitter. y Information: Bietet verschiedene Informationsdienste wie Nachrichten, Aktienkurse und Wetter. y Sonstiges: Beinhaltet verschiedene andere Dienste.

y Eigene Seite: Mit Eigene Seite erhalten Sie Informationen über bereits auf dem Fernsehgerät installierte Anwendungen. Dies sind z.B. Detailangaben, heruntergeladene Inhalte usw. Sie können die Anwendungen löschen oder sperren. y Hilfe: Wenn Sie Fragen zu Internet@TV haben, schauen Sie zuerst in diesem Abschnitt nach. Skype Skype hat eine kleine Software entwickelt, die die Kommunikation mit Menschen in aller Leute erleichtert. Mit Skype können andere Menschen grüßen und gemeinsam mit ihnen lachen. Und Sie beide sind auf Skype, und das ist kostenlos. Kommunizieren Sie mit Menschen rund um die Welt! ✎ Weitere Informationen erhalten Sie im Skype-Benutzerhandbuch, das Sie von www.samsung.com herunterladen können. You Tube Login Miniaturansichten Sortieren nach R ZurückSamsung AppsNeuigkeitenVideoSportSpielLifestyleInformationSonstigesEigene SeiteHilfeEmpfohlenMeiste DownloadsNeueste NameYouTubeTV store Test User002Kostenlos Abmelden Online-Status Kontakte hinzufügen Kamera aus R ZurückWillkommen bei Skype!Eigene VideosJonh001Mother Skype-Guthaben 2,03 EUR Kontakt Video

¦ Informationen zu AllShare AllShare verbindet Ihr Fernsehgerät und Ihre Mobiltelefone und Ihre anderen zum Fernseher kompatiblen Geräte über ein Netzwerk mit Ihrem Fernsehgerät. Auf Ihrem Fernseher können Sie eingehende Aufrufe, SMS-Nachrichten und Zeitpläne anzeigen, die auf Ihren Mobiltelefonen gespeichert sind. Außerdem können Sie die auf Mobiltelefonen oder anderen Geräten (z.B. Ihrem PC) gespeicherten Medieninhalte wie Videos, Photos und Musik abspielen, indem Sie sie über das Netzwerk auf dem Fernseher steuern. Außerdem können Sie Ihr Fernsehgerät als Monitor für Ihr Mobiltelefon benutzen, wenn Sie eine Webseite anzeigen. ✎ Weitere Informationen erhalten Sie unter www.samsung.com, oder wenden Sie sich an ein Samsung-Callcenter. Auf dem Mobilgerät muss möglicherweise zusätzliche Software installiert werden. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Gerät. ¦ Konfigurieren von AllShare

■ Meldung (Aus / Ein): Aktivieren oder Deaktivieren der Nachrichtenfunktion (für eingehende Aufrufe, SMS-Nachrichten und Zeitpläne auf Ihren Mobiltelefonen). ■ Medien (Aus / Ein): Aktivieren bzw. Deaktivieren der Medienfunktion. Wenn die Medienfunktion aktiviert ist, können Sie Videos, Fotos und Musik von einem Mobiltelefon oder einem anderen Gerät abspielen, das AllShare unterstützt. ■ ScreenShare (Aus / Ein): Aktivieren oder Deaktivieren der ScreenShare-Funktion, mit der Sie ein Mobiltelefon als Fernbedienung verwenden können. ■ TV-Name: Festlegen eines Namens für den Fernseher, damit Sie ihn im Mobilgerät einfach finden können. ✎ Wenn Sie Ben.-Eingabe wählen, können Sie den Namen des Fernsehers mit der Bildschirmtastatur eingeben. Meldung / Medien / ScreenShare Anzeigen einer Liste der Mobiltelefone oder angeschlossenen Geräte, mit denen Sie die Meldung, Medien oder ScreenShare-Funktion in Verbindung mit diesem Fernsehgerät verwenden können. ✎ Die Medien-Funktion steht in allen Mobilgeräten zur Verfügung, sofern diese AllShare unterstützen. ■ Erlaubt / Verboten: Hiermit lassen Sie das Mobiltelefon zu bzw. sperren es. ■ Entfernen: Hiermit entfernen Sie das Mobiltelefon aus der Liste. ✎ Mit dieser Funktion wird aber nur der Name des Mobilgeräts aus der Liste entfernt. Wenn das entfernte Mobilgerät wieder angeschaltet wird oder eine Verbindung zum Fernseher herstellen möchten, wird es möglicherweise wieder in der Liste angezeigt.Verwenden der Meldung-FunktionMit dieser Funktion können Sie die eingegangenen Anrufe, SMS-Nachrichten und Zeitpläne vom Mobiltelefon im Alarmfenster anzeigen, während Sie das Fernsehgerät verwenden. ✎ HINWEIS x Um dieses Alarmfenster nicht anzuzeigen, deaktivieren Aus Sie Meldung bei den Einstell. von AllShare. x Wenn OK gewählt wird oder wenn OK nach dreimaliger Anzeige der Nachricht nicht gewählt wird, wird die Nachricht gelöscht. Die Nachricht wird nicht vom Mobiltelefon gelöscht. x Das Alarmfenster kann angezeigt werden, während Sie Anwendungen wie Media Play usw. verwenden. Um den Inhalt der Nachricht zu sehen, schalten Sie in diesem Fall auf Fernsehmodus um. x Wenn eine Nachricht von einem unbekannten Mobiltelefon angezeigt wird, wählen Sie das Mobiltelefon im Nachrichtenmenü von AllShare und wählen Sie dann Verboten, um das Telefon zu sperren.NachrichtenansichtWenn eine neue SMS-Nachricht ankommt, während Sie fernsehen, wird das Alarmfenster geöffnet. Wenn Sie auf OK klicken, wird der Inhalt der Nachricht angezeigt. ✎ Sie können die Anzeigeeinstellungen für SMS-Nachrichten auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. ✎ Manche Zeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt. AllShare™ 3/7

E Auswählen R Zurück e Beenden Einstell. R ZurückEinstell.MeldungMedienScreenShareMeldung : EinMedien : EinScreenShare : EinTV-Name : Heim-TV [UC8790]BN68-02849A-00L04.indb 53 2010-04-01 오후 7:01:4154 Deutsch Erweiterte Funktionen Alarm bei eingehendem AnrufWenn ein Anruf eingeht, während Sie fernsehen, wird das Alarmfenster geöffnet.KalenderalarmWährend Sie fernsehen, wird das Alarmsignalfenster geöffnet, um die registrierte Sendung anzuzeigen. ✎ Sie können die Anzeigeeinstellungen für die Zeitplaninhalte auf Ihren Mobiltelefonen konfigurieren. Anweisungen finden im Handbuch des Mobiltelefons. ✎ Manche Sonderzeichen werden möglicherweise als Leerzeichen oder unlesbar angezeigt.Verwenden der Medienfunktion Ein Alarmsignalfenster wird geöffnet und informiert den Benutzer, dass die vom Mobiltelefon gesendeten Medieninhalte (Videos, Photos, Musik) auf dem Fernseher angezeigt werden. Der Inhalt wird automatisch 3 Sekunden nach dem Öffnen des Alarmfensters angezeigt. Wenn Sie bei geöffnetem Alarmfenster auf RETURN oder EXIT drücken, werden die Medieninhalte nicht wiedergegeben. ✎ HINWEIS x Beim ersten Verwenden der Medienfunktion wird ein Warnhinweis angezeigt. Drücken Sie die ENTER E

Zulassen, zu wählen. Danach können Sie die Medienfunktion auf diesem Gerät verwenden. x Um die Übertragung von Medieninhalten des Mobiltelefons zu deaktivieren, müssen Sie die Medien bei den Einstellungen für AllShare deaktivieren Aus. x Die Inhalte können je nach Auflösung und Format möglicherweise nicht auf Ihrem Fernseher angezeigt werden. x Die ENTER E und die Tasten ◄ / ► sind möglicherweise je nach Medieninhalt deaktiviert. x Sie können die Medienwiedergabe mit dem Mobiltelefon steuern. Weitere Informationen hierzu finden Sie im Benutzerhandbuch zum Mobiltelefon. x Wenn Sie Medieninhalte von Ihrem PC abspielen möchten, wählen Sie das PC-Symbol auf der Hauptanzeige von AllShare. Das Menü Media Play der Fernsehgeräts ändert sich automatisch. Weitere Informationen finden Sie unter „Media Play” (s. 37).Verwenden der ScreenShare-FunktionScreenshare zeigt die gleiche Website wie das Mobilgerät an. Mit Hilfe von ScreenShare können Sie die verschiedenen Inhalte von einem Mobiltelefon öffnen. Zum Beispiel zeigt die Abbildung auf der rechten Seite eine Zugriffsseite für den Inhalt von einem Mobiltelefon. Sie können die verschiedenen Dateien des Mobiltelefons und das Telefonbuch und den Kalender auf dem Fernseher anzeigen. Auch können Sie andere vom Telefonbuch aus anrufen oder eine SMS senden. ✎ HINWEIS x Im Samsung-Mobiltelefon muss ScreenShare installiert sein und die entsprechende Anwendung muss laufen; damit Sie die ScreenShare-Funktion verwenden können. x Welche Tasten auf Ihrer Fernbedienung verfügbar sind, richtet sich nach der jeweils angezeigten Seite. x Doc Viewer kann Dateien im Doc-Format lesen, sie können aber nicht bearbeitet werden. x Die Bildschirmanzeige ann sich je nach angeschlossenem Gerät unterscheiden.Verwenden eines Samsung-Telefons zur einfachen Steuerung des FernsehgerätsDamit Sie diese Funktion verwenden können, müssen Sie ein Mobiltelefon anschließen, das ScreenShare-Funktionen unterstützt. Wenn Sie das Fernsehgerät mit Ihrem Mobiltelefon bedienen, werden nur die Tasten POWER, Y , P <

> und MUTE unterstützt. ✎ Selbst wenn Sie eine Reglertaste (Kanal oder Lautstärke) des Mobiltelefons gedrückt halten, ändert sich der Wert jeweils nur um eine Einheit.Vrbiet.Zulassen“Unbekanntes Gerät 0” möchte die Mediendatei abspielen. Wenn Sie das Abspielen der Mediendatei auf Ihrem Gerät zulassen möchten, drücken Sie “Zulassen”, andernfalls drücken Sie “Vrbiet.”.Sie können die Einstellung dieser Funktion bei “AllShare Einstell.” ändern oder zurücksetzen.Warnung: Gerät an ein nicht sicheres oder unbekanntes Netzwerk angeschlossen ist, kann es vorkommen, das unerwünschte oder unangemessene Inhalte abgespielt werden.Wenn Sie bezüglich der Identität des Netzwerks und der Angemessenheit der Inhalte Zweifel haben, empfehlen wir dringend, dass Sie die Wiedergabeanfrage nicht “Zulassen”. E Auswählen Zurück My Mobile Contacts Calendar Doc Viewer [UC8790]BN68-02849A-00L04.indb 54 2010-04-01 오후 7:01:4255

05 Weitere Informationen

Videotext für Analogkanäle

Auf der Videotext-Indexseite finden Sie Verwendungshinweise zum Videotext. Für die korrekte Anzeige von

Teletextinformationen muss der Senderempfang einwandfrei sein. Andernfalls können Informationen unvollständig sein oder

einige Seiten nicht angezeigt werden.

Sie können die Videotextseiten durch Drücken der Zifferntasten auf der Fernbedienung wechseln.

(Videotext an/mix/aus):

Aktiviert den Videotextmodus

des aktuellen Kanals. Drücken

Sie die Taste zweimal, um die

Videotextinformationen gleichzeitig

mit der aktuellen Sendung auf

dem Bildschirm anzuzeigen.

Drücken Sie die Taste noch

einmal, um Videotext zu beenden.

(Speichern): Videotextseiten

(Größe): Anzeige von

Videotext in doppelter Größe in

der oberen Hälfte des Bildschirms.

Drücken Sie die Taste erneut, um

den Text in die untere Hälfte des

Bildschirms zu verschieben. Für

normale Anzeige drücken Sie die

(Halten): Falls die ausgewählte

Seite mit Unterseiten verknüpft ist,

wird die Anzeige an der aktuellen

Seite gehalten. Drücken Sie die

Taste erneut, um den Vorgang

rückgängig zu machen.

Farbtasten (rot, grün, gelb,

blau): Wenn der Sender das

FASTEXT-System verwendet,

sind die verschiedenen Themen

auf den Videotextseiten farbig

gekennzeichnet und können

mit den Farbtasten auf der

Fernbedienung angewählt

werden. Treffen Sie Ihre Wahl mit

der entsprechenden Farbtaste.

Eine neue farblich codierte Seite

wird angezeigt. Die Auswahl

der Elemente kann auf dieselbe

Weise erfolgen. Drücken Sie die

entsprechende Farbtaste, um

die vorherige oder nächste Seite

(Modus): Auswählen des

Videotextmodus (LISTE/FLOF).

Wenn Sie diese Taste im

Modus Liste drücken, wird

in den Listenspeichermodus

Listenspeichermodus können

Videotextseiten in einer Liste

(Untergeordnete Seite):

Anzeigen einer verfügbaren

(Nächste Seite anzeigen):

Anzeigen der nächsten

(Vorherige Seite anzeigen):

Anzeigen der vorherigen

(Index): Anzeigen der

Videotext-Indexseite (Inhalt)

während Sie Videotext verwenden.

(Anzeigen): Anzeigen von

verborgenem Text (z.B. Antworten

bei Quizsendungen). Drücken Sie

die Taste erneut, um Videotext

(Abbrechen): Verkleinern

der Videotextanzeige, um sie

gleichzeitig mit der aktuellen

Eine typische Videotextseite

C Aktuelle Seitenzahl

D Datum und Uhrzeit.

Weitere Informationen

[UC8790]BN68-02849A-00L04.indb 55 2010-04-01 오후 7:01:4256 Deutsch Weitere Informationen

Verlegen der Kabel Typ des Standfußes 3

3 Ausführung für Wandhalterung ✎ Ziehen Sie beim Ordnen der Kabel nicht zu fest daran. Auf diese Weise kann es zu Beschädigungen der Geräteanschlüsse kommen. [UC8790]BN68-02849A-00L04.indb 56 2010-04-01 오후 7:01:4457

05 Weitere Informationen

Anbringen der Wandhalterung

Montieren der Montagehalterung

Wenn Sie das Fernsehgerät an einer Wand montieren, bringen Sie die

Montagehalterung in der dargestellten Weise an.

Vorbereiten für den Einbau der Wandhalterung

Fall A. Anbringen der SAMSUNG-Wandhalterung Fall B. Anbringen der Wandhalterung eines anderen

Beim Einbau einer Wandhalterung, verwenden Sie den Haltering 1..

Anbringen der Wandhalterung

Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen.

Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der

Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen.

Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt

Weitere Informationen

Spezifikation (VESA) der Wandhalterung

Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich.

Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen

Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann es

herunterfallen und zu Verletzungen kommen.

Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.

Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage

erforderlichen Teile.

Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.

Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben

sind. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen.

Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der

Schrauben von der Spezifikation der Wandhalterung ab.

Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigen könnten oder weil das

Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen

Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht

dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für

das Produkt nicht befolgt.

Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad.

Standardschraube Menge

Installieren Sie die Wandhalterung nicht bei angeschaltetem Fernsehgerät. Sie könnten dabei einen

Stromschlag erhalten und sich verletzen.

[UC8790]BN68-02849A-00L04.indb 58 2010-04-01 오후 7:01:4559 Deutsch 05 Weitere Informationen

Kensington-Schloss als Diebstahlsicherung Das Kensington-Schloss gehört nicht zum Lieferumfang Ihres Samsung-Geräts. Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen. Weitere Informationen zur richtigen Anwendung entnehmen Sie bitte der Bedienungsanleitung des Kensington-Schlosses. ✎ Suchen Sie das Symbol K auf der Rückseite des Fernsehgeräts. Neben diesem K-Symbol befindet sich der Steckplatz für das Kensington-Schloss.Um das Gerät zu sperren, führen Sie die folgenden Schritte aus: 1. Wickeln Sie das Kabel des Kensington-Schlosses um ein großes feststehendes Objekt wie einen Tisch oder Stuhl.

2. Schieben Sie das Ende des Kabels mit dem Schloss durch die Schleife am anderen Ende des Kensington-Kabels.

3. Führen Sie das Schloss in den Kensington-Einschub am Gerät (1) ein. 4. Versperren Sie das Schloss ✎ Dies sind allgemeine Hinweise. Genaue Anweisungen erhalten Sie im Benutzerhandbuch, das zusammen mit dem Schloss geliefert wird. ✎ Das Schloss muss separat erworben werden. ✎ Die Position des Steckplatzes für das Kensington-Schlosses ist modellabhängig. Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und schwere Verletzungen oder den Tod verursachen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor. ¦ So verhindern Sie, dass das Fernsehgerät umkippt 1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten. ✎ Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z.B. einen Dübel. ✎ Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät. ✎ Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben. ✎ Daten der Schrauben x Bei einem 19 – 22-Zoll-Gerat: M4 x Bei einem 23–65-Zoll-Gerät: M8 3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Band miteinander und ziehen Sie das Band dann fest. ✎ HINWEIS x Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. x Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. x Lösen Sie das Band, ehe Sie den Fernsehapparat bewegen. 4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterung wenden Sie sich an einen professionellen Installationsbetrieb.Rückseite des Fernsehgeräts 1 <Optional> Wand

[UC8790]BN68-02849A-00L04.indb 59 2010-04-01 오후 7:01:4660

Weitere Informationen

Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung

weiterhilft, öffnen Sie die Website „www.samsung.com” und klicken Sie dort auf „Support” oder wenden Sie sich an das in der

Liste auf der letzten Seite angegebene Callcenter.

Problem Lösungen und Erklärungen

Bildqualität Führen Sie zu allererst den Bildtest durch, um zu bestätigen, dass Ihr Fernsehgerät das Testbild korrekt anzeigt.

(Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Bildtest) (s. 28). Wenn das Testbild richtig angezeigt wird, kann das schlechte Bild durch die Signalquelle oder das Signal verursacht sein.Das Fernsehbild ist nicht so gut wie im Geschäft.• Wenn Sie einen analogen Kabel-/Satellitenreceiver verwenden, ersetzen Sie diesen durch einen digitalen. Verwenden Sie HDMI- oder Komponentenkabel, um Bildqualität in HD (high definition) zu ermöglichen. • Kabel-/Satellitenanschluss: Probieren Sie HD-Sender aus der Kanalliste. • Antennenanschluss : Probieren Sie HD-Sender, nachdem Sie die Autoprogrammierung durchgeführt haben. ✎ Viele HD-Kanäle senden aufbereitete SD-Inhalte (Standard Definition).• Stellen Sie den Kabel-/Satellitenreceiver auf eine Bildauflösung von 1080i oder 720p ein. • Achten Sie darauf, dass Sie beim Fernsehen den Mindestabstand entsprechend der Größe des Fernsehers und der Auflösung des angezeigten Signals einhalten.Das Bild ist verzerrt: Macroblock-Fehler, Smallblock-Fehler, Punkte, Pixelfehler• Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen Bildern wie bei Sportsendungen und Actionfilmen. • Ein niedriger Signalpegel oder schlechte Qualität kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts. • Mobiltelefone, die in der Nähe (bis ca. 1 m) eines Fernsehgeräts betrieben werden, können bei Analog- und Digitalfernsehern Bildrauschen verursachen.Farbe ist falsch oder gfehlt.• Wenn Sie einen Komponentenanschluss verwenden, wergewissern Sie sich, ob die Komponentenkabel mit den richtigen Anschlüssen verbunden sind. Falsche oder lose Kontakte können Farbprobleme verursachen oder dazu führen, dass auf dem Bildschirm gar kein Bild angezeigt wird.Schlechte Farbwiedergabe oder Helligkeit. • Stellen Sie die Bild-Optionen im Fernsehmenü ein. (wechseln Sie zum Bild-Modus / Farbe / Helligkeit / Schärfe (s. 17) • Stellen Sie im Fernsehmenü die Optionen für den Energiesparmod. ein.

(Wechseln Sie zu MENU - Bild - Öko-Lösung - Energiesparmod.) (s. 17) • Versuchen Sie, die Grundstellung für das Bild wieder herzustellen, damit die Standardbildeinstellungen verwendet werden. (Wechseln Sie zu MENU - Bild - Bild zurücksetzen) (s. 23)

Gepunktete Linie am Bildschirmrand. • Wenn die Bildgröße auf Bildschirmanp. eingestellt ist, ändern Sie dies in 16:9. (s. 19) • Ändern Sie die Kabel-/Satellitenauflösung. Das Bild ist schwarzweiß. • Wenn Sie einen AV-Composite-Eingang verwenden, schließen Sie das Videokabel (Gelb) an die grüne Buchse des Komponenteneingangs 1 am Fernsehgerät an.Beim Kanalwechsel friert das Bild ein bzw. ist verzerrt, oder die Bildanzeige erfolgt verzögert.• Bei Anschluss an einen Kabelreceiver versuchen Sie, den Kabelreceiver zurückzusetzen. Schließen Sie das Netzkabel wieder an und warten Sie, bis der Kabelreceiver neu startet. Dies kann bis zu 20 Minuten dauern. • Stellen Sie die Bildauflösung des Kabelreceivers auf 1080i oder 720p ein. Tonqualität Führen Sie zu allererst den Audiotest durch, um zu bestätigen, dass Ihr Fernsehgerät den Ton korrekt ausgibt.

(Wechseln Sie zu MENU - Unterstützung - Eigendiagnose - Audiotest) (s. 28). Wenn der Ton richtig ausgegeben wird, kann das Tonproblem möglicherweise durch die Signalquelle oder das Signal verursacht sein.Kein Ton oder Ton zu leise bei maximaler Lautstärke.• Überprüfen Sie die Lautstärke des externen Geräts, das an Ihren Fernseher angeschlossen ist. Bild ist gut, aber kein Ton. • Stellen Sie die Option Lautsprecher auswählen im Tonmenü auf TV-Lautsprecher ein. (s. 24) • Wenn Sie ein externes Gerät verwenden, vergewissern Sie sich, dass die Audiokabel an die richtigen Audioeingänge am Fernsehgerät angeschlossen sind. • Wenn Sie ein externes Gerät verwenden, überprüfen Sie die Einstellungen für die Tonausgabe des Geräts (z.B. müssen Sie die Toneinstellungen Ihres Kabelreceivers möglicherweise in HDMI ändern, wenn das Gerät über HDMI an Ihr Fernsehgerät angeschlossen ist). • Wenn Sie ein DVI/HDMI-Kabel verwenden, ist ein separates Audiokabel erforderlich. • Wenn Ihr Fernsehgerät über eine Kopfhörerbuchse verfügt, vergewissern Sie sich, dass nichts eingesteckt ist.Die Lautsprecher geben ein unerwünschtes Geräusch von sich.• Überprüfen Sie die Kabelverbindungen. Vergewissern Sie sich, dass kein Videokabel an einen Audioeingang angeschlossen ist. • Überprüfen Sie die Signalstärke des Antennen-/Kabelanschlusses. Ein schwaches Signal kann Tonverzerrungen verursachen. [UC8790]BN68-02849A-00L04.indb 60 2010-04-01 오후 7:01:4761

05 Weitere Informationen

Problem Lösungen und Erklärungen

Kein Bild, kein Video

Der Fernseher kann nicht eingeschaltet

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.

• Drücken Sie die POWER-Taste am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn

das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht” weiter unten.

Das Fernsehgerät schaltet sich

• Stellen Sie im Menü Einstell. sicher, dass der Sleep-Timer deaktiviert Aus ist. (s. 25)

• Wenn das Fernsehgerät an Ihren PC angeschlossen ist, überprüfen Sie die Energiespareinstellungen Ihres PCs.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Wenn Sie über Kabel oder Antenne fernsehen, schaltet sich das Fernsehgerät nach 10 – 15 Minuten ohne Signal aus.

Kein Bild/Video. • Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem

Fernsehgerät und den externen Geräten.

• Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player) so ein, dass

er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts

verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.

• Stellen Sie sicher, dass die angeschlossenen Geräte angeschaltet sind.

• Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste

SOURCE auf der Fernbedienung des Fernsehers.

HF-Anschluss (Terrestrisch/Kabel)

Das Fernsehgerät empfängt nicht alle

• Vergewissern Sie sich, dass das Antennenkabel korrekt angeschlossen ist.

• Probieren Sie es mit Plug & Play (Anfangseinstellung) um die verfügbaren Kanäle zur Kanalliste hinzuzufügen.

Wechseln Sie zu MENU - Einstell. - Plug & Play (Anfangseinstellung) und warten Sie, bis alle verfügbaren

Kanäle gespeichert sind (s. 7).

• Prüfen Sie, ob die Antenne korrekt angeordnet ist.

Das Bild ist verzerrt: Macroblock-Fehler,

Smallblock-Fehler, Punkte, Pixelfehler

• Durch die Kompression der Videoinhalts kann es zu Bildverzerrungen kommen, insbesondere bei schnellen

Bildern wie bei Sportsendungen und Actionfilmen.

• Ein schwaches Signal kann Bildverzerrungen verursachen. Das ist kein Problem des Fernsehgeräts.

Meldung „Nicht unterstützter Modus”

• Stellen Sie die Ausgangsauflösung und Frequenz Ihres PCs so ein, dass sie zu den vom Fernsehgerät

unterstützten Auflösungen passen. (s. 29)

Der PC wird immer in der Liste der

Signalquellen angezeigt, auch wenn keiner

• Das ist normal. Der PC wird immer in der Liste der Signalquellen angezeigt, auch wenn keiner angeschlossen ist.

Bild ist gut, aber kein Ton. • Wenn Sie eine HDMI-Verbindung verwenden, prüfen Sie die Einstellungen des Audioausgangs für Ihren PC.

Netzwerkverbindung (je nach Modell)

Fehler der drahtlosen Netzwerkverbindung.

• Es ist ein drahtloser USB-Dongle von Samsung erforderlich, um das Drahtlosnetzwerk zu verwenden.

• Vergewissern Sie sich, dass die Netzwerkverbindung auf Drahlos eingestellt ist (s. 32).

• Das Fernsehgerät muss an einen drahtlosen IP-Sharer (Router) angeschlossen sein.

Aufnahme / Timeshift

Das USB-Gerät wird nicht erkannt oder

Gerät formatieren, Geräteprüfung

oder Geräte-Leistungstest schlagen

• Schlagen Sie im Handbuch für das USB-Gerät nach um zu überprüfen, ob es für Aufnahmen geeignet ist.

• Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.

• Vergewissern Sie sich, dass das USB-Gerät formatiert werden kann, wenn es an den Computer angeschlossen

ist. Verbinden Sie das USB-Gerät mit dem Fernseher und formatieren Sie es.(Formatierung kann von Zeit zu Zeit

• Wenn ein Geräte-Leistungstest oder das Formatieren fehlgeschlagen sind, gibt es entweder ein Problem mit der

USB-Hardware oder die USB-Hardware ist nicht leistungsfähig genug (zu langsam).

Ich werde aufgefordert, ein USB-Gerät zu

formatieren, das bisher gut funktioniert hat.

• Wenn das USB-Gerät eine Sperre besitzt, stellen Sie sicher, dass sie deaktiviert ist.

• Stellen Sie das USB-Gerät mit der Wiederherstellungsfunktion unter Geräteprüfung wieder her.

Die Aufnahmefunktion funktioniert nicht. • Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.

• Überprüfen Sie, ob es sich bei dem Kanal um einen zur Aufnahme geeigneten Digitalkanal handelt.

• Wenn das Signal schwach ist oder gar nicht vorhanden, wird die Aufnahmefunktion automatisch beendet.

• Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist.

Timeshift-Modus funktioniert nicht. • Kontrollieren Sie, ob ein USB-Gerät angeschlossen ist.

• Radiokanäle und analoge Übertragungen werden nicht unterstützt.

• Kanäle mit Datensendungen werden nicht unterstützt.

• Wenn das Signal schwach ist oder gar nicht vorhanden, wird die Timeshift-Modus -Funktion automatisch beendet.

• Die Timeshift-Modus ist nicht verfügbar, wenn auf dem USB-Gerät kein Speicher mehr frei ist. Überprüfen Sie,

ob dies der Fall ist.

Mit einer Meldung wird angezeigt, dass

der Leistungstest nicht bestanden wurde,

und die Funktionen für Aufnahmen sowie

Timeshift-Modus sind nicht verfügbar.

• Solche Probleme können auftreten, wenn Sie ein USB-Gerät mit geringer Kapazität verwenden, das keine

Aufnahmen ermöglicht.

• Wir empfehlen, eines USB-Festplatte zu verwenden.

[UC8790]BN68-02849A-00L04.indb 61 2010-04-01 오후 7:01:4762

Weitere Informationen

Problem Lösungen und Erklärungen

Eine geplante Aufnahme ist

Bei bestimmten Vorgängen, wie Formatierung, Leistungstest, Fehlerprüfung oder Löschen, bei denen auf das Dateisystem

eines USB-Geräts zugegriffen wird, werden geplante Aufnahmen deaktiviert.

• Wenn kein USB-Gerät angeschlossen ist, nimmt das Fernsehgerät auch dann nicht auf, selbst wenn Aufnahmezeit

• Das Fernsehgerät nimmt nicht auf, wenn auf dem USB-Gerät kein Speicher mehr frei ist. Überprüfen Sie, ob dies der

• Wenn Sie einen Kanal aufnehmen, der mit einer Sicherungsstufe versehen ist, wird das Fenster zu Eingabe der PIN

angezeigt, sobald Sie versuchen, diese Aufnahme wiederzugeben.

Mehrere Aufnahmegeräte sind

angeschlossen, aber das Fernsehgerät

beendet die Aufnahme.

• Wenn mehrere Aufnahmegeräte angeschlossen sind und das eingestellte Standardaufnahmegerät hat keinen freien

Speicher mehr, wird die Aufnahmefunktion abgebrochen. Wiederholen Sie den Aufnahmeversuch. Das Gerät mit dem

meisten freien Speicher wird automatisch als Standardaufnahmegerät eingestellt und der Fernseher beginnt die Aufnahme.

Das Bild wird nicht als Vollbild angezeigt. • Bei HD-Kanälen werden auf beiden Seiten schwarze Balken angezeigt, wenn Sie aufbereitete SD-Inhalte (4:3)

• Bei Filmen mit einem anderen Seitenverhältnis als am Fernsehgerät eingestellt werden oben und unten schwarze

• Stellen Sie die Bildgröße an Ihrem externen Gerät oder am Fernseher auf Vollbild ein.

Die Fernbedienung funktioniert nicht. • Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-).

• Reinigen Sie das Sendefeld der Fernbedienung.

• Zeigen Sie mit der Fernbedienung aus 1,5 bis 2 m Enternung direkt auf das Fernsehgerät.

Die Fernbedienung des Kabel-/

Satellitenreceivers schaltet das

Fernsehgerät nicht ein/aus oder regelt

auch nicht die Lautstärke.

• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den

Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.

Meldung „Nicht unterstützter Modus” wird

• Überprüfen Sie die unterstützte Auflösung des Fernsehgeräts und stellen Sie die Ausgangsauflösung des externen

Geräts dementsprechend ein. Weitere Informationen erhalten Sie auf Seite 29 dieses Handbuchs.

Kunststoffgerucht tritt aus dem

• Dieser Geruch ist normal und verschwindet im Lauf der Zeit.

Die Option Signalinformation steht für

das Fernsehgerät im Menü Eigendiagnose

nicht zur Verfügung.

• Diese Funktion ist nur bei digitalen Kanälen mit Antennenanschluss (HF/Koax) verfügbar. (s. 28)

Das Fernsehgerät ist seitlich geneigt. • Lösen Sie den Sockel des Standfußes vom Fernsehgerät und wiederholen Sie die Montage.

Es gibt Schwierigkeiten, den Sockel des

Standfußes zu montieren.

• Stellen Sie sicher, dass Ihr Fernsehgerät auf einer ebenen Fläche steht. Wenn Sie die Schrauben nicht vom Fernseher

abziehen können, verwenden Sie einen magnetischen Schraubendreher.

Das Kanalmenü wird grau angezeigt.

• Das Menü Kanal ist nur dann verfübgar, wenn eine TV-Signalquelle ausgewählt wurde.

Ihre Einstellungen gehen nach 30

Minuten oder bei jedem Abschalten des

Fernsehers verloren.

• Wenn das Fernsehgerät im Modus Shop-Demo läuft, werden die Ton- und Bildeinstellungen alle 30 Minuten

zurückgesetzt. Wechseln Sie mit dem Plug & Play-Prozess (Anfangseinstellung) vom Modus Shop-Demo zu

Privatgebrauch. Drücken Sie die Taste SOURCE, um den Modus TV zu aktivieren. Wechseln Sie zu MENU →

Einstell.→ Plug & Play (Anfangseinstellung)→ ENTER E

Vorübergehender Ausfall von Bild oder

• Überprüfen und korrigieren Sie ggf. die Kabelverbindungen.

• Der Ausfall von Ton oder Bild kann durch Einsatz übermäßig starrer oder dicker Kabel verursacht werden.

Vergewissern Sie sich, dass die Kabel für langfristigen Gebrauch flexibel genug sind. Bei Wandmontage empfehlen

wir, Kabel mit 90 Grad-Steckern zu verwenden.

Sie sehen kleine Partikel, wenn Sie den

Rahmen um den Bildschirm herum genau

• Dies ist Teil des Produktdesigns und kein Defekt.

Das PIP-Menü ist nicht verfügbar.

• PIP-Funktionen stehen nur zur Verfügung, wenn Sie eine HDMI-, PC- oder Komponentensignalquelle anzeigen (s. 27).

Die Meldung „Verschlüsseltes Signal”

oder „Kein Signal/Schwaches Signal” wird

• Wenn Sie ein CAM (mit „CI” oder „CI+”-Karte) verwenden, überprüfen Sie, ob es richtig in den CI-Steckplatz

(Common Interface) eingesetzt wurde.

• Wenn das Problem fortbesteht, ziehen Sie das CAM aus dem Fernseher heraus und setzen Sie es erneut ein.

Sie haben das Fernsehgerät vor 45

Minuten ausgeschaltet, es schaltet sich

aber von selbst wieder ein.

• Dies ist normal. Das Fernsehgerät aktiviert die OTA-Funktion (Over The Aerial) Funktion selbst, um die Firmware für die

Aktualisierung beim Fernsehen herunterzuladen.

Es gibt wiederholte Bild-/Tonprobleme. • Überprüfen und ändern Sie Signal/Signalquelle.

Es kann eine Reaktion zwischen dem

Gummipolster des Sockels und der

Oberfläche mancher Möbel geben.

• Um dies zu verhindern, bringen Sie Filzblöcke an jeder Fläche des Fernsehers an, die in direkten Kontakt mit Möbeln

Der TFT-LED-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein

paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

[UC8790]BN68-02849A-00L04.indb 62 2010-04-01 오후 7:01:4763

05 Weitere Informationen

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc.

TheaterSound technology is incorporated under licence form SRS Labs, Inc.

Hergestellt unter Lizenz der Dolby Laboratories: Dolby sowie das Doppel-D-Symbol sind

Warenzeichen der Dolby Laboratories.

Manufactured under licence under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;

7,460,688; 7,519,274

GUIDE Plus+-Warenzeichen / Lizenz / Patenthinweis

GUIDE Plus+ ist (1) eine Marke oder registrierte Marke von, wird (2) hergestellt unter Lizenz von und

unterliegt (3) verschiedenen internationalen Patenten und Patentanträgen, die entweder Eigentum

von Gemstar-TV Guide International, Inc. und/oder der mit ihr verbundenen Tochterunternehmen

sind oder an sie lizenziert wurden.

Rechtlicher Hinweise zu GUIDE Plus+:

GEMSTAR-TV GUIDE INTERNATIONAL, INC. UND/ODER DIE MIT IHR VERBUNDENEN TOCHTERUNTERNEHMEN HAFTEN IN KEINER WEISE FÜR DIE RICHTIGKEIT DER MIT DEM GUIDE PLUS+-SYSTEM ZUR VERFÜGUNG GESTELLTEN PROGRAMMINFORMATIONEN. KEINSFALLS HAFTEN GEMSTAR-TV GUIDE INTERNATIONAL, INC.

UND/ODER DIE MIT IHR VERBUNDENEN TOCHTERUNTERNEHMEN FINANZIELL FÜR ENTGANGENE GEWINNE,

UMSATZAUSFÄLLE SOWIE DIREKTE, INDIREKT, BESONDERE ODER FOLGESCHÄDEN IN VERBINDUNG MIT DER BEREITSTELLUNG ODER VERWENDUNG VON INFORMATIONEN, AUSRÜSTUNGEN ODER DIENSTLEISTUNGEN IM ZUSAMMENHANG MIT DEM GUIDE PLUS+-SYSTEM.

Hinweis zur Open Source-Lizenz

Bei Verwendung einer Open Source-Software, können die Open Source-Lizenzen über das Gerätemenü bezogen werden.

Der Open Source-Lizenzhinweis ist in englischer Sprache gehalten.

3_BN68-02696B-01Ger.indd 63 2010-04-02 오후 3:57:2664

Weitere Informationen

Technische Daten Bildschirm (nativ)1920x1080 bei 60 HzUmgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Lagerungstemperatur Luftfeuchtigkeit (Lagerung)10° C bis 40° C (50°F bis 104°F)10% bis 80%, nicht kondensierend -20° C bis 45° C (-4°F bis 113°F)5% bis 95%, nicht kondensierendTV-System Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C/DVB-SFernsehnorm/Videosystem:Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0AudiosystemBG. OK NICAM. MPEGlHDMI IN 1 – 4Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit. Analoger Audioeingang (nur HDMI IN1) PC-Eingang (nur HDMI IN1)Drehbarer Fuß (Links / Rechts)-20˚ ~ 20˚ModellnameUE40C8700UE40C8780UE46C8700UE46C8780UE55C8700UE55C8780Bildschirmgröße (Diagonal)40 Zoll 46 Zoll 55 Zoll Ton (Ausgang)10 W X 2 10 W X 2 15 W X 2Abmessungen (BxTxH) Gehäuse Mit Fuß957,4 x 26,5 x 578,7 mm 957,4 x 267,7 x 648,4 mm1092,3 X 26,5 X 653,2 mm1092,3 X 302,9X 724,3 mm 1283,4 X 26,5 X 762,3 mm 1283,4 X 302,2 X 833,4 mmGewicht Ohne Fuß Mit Fuß13,2 kg 15,4 kg16,8 kg 19,1 kg22,2 kg24,5 kg ✎

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Die technischen Daten zur benötigten Netzspannung zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

[UC8790]BN68-02849A-00L04.indb 64 2010-04-01 오후 7:01:4965

05 Weitere Informationen

Anschließen an ein Audiogerät 10

Anschließen an einen PC 29

Autom. Einstellung 23

Bearbeiten von Kanälen 16

Eingang einrichten 31, 33

Elektronische Programmzeitschrift

Ext. Lautsprecher 24

L Lautsprecherauswahl 24

Netzwerkverbindung 30

PIP (Bild im Bild): 27

T Technische Daten 64

Verwenden der Kanalansicht 12

Verwenden der Programmieransicht

Verwenden von Favoriten 14

Wiederholungsmodus 45
