BEDIENUNGSANLEITUNG PRSA900 PIONEER

• Do not install in:

CRD4243-B<29>ENG/MASTER 96 1

Vor Gebrauch dieses Produkts 1 Unsere Website 1Im Störungsfall 2VORSICHT 2VORSICHT 2WARNUNG 2 Einstellen dieses Geräts 3 Anschlussabdeckung 4Plakette 4Interferenzschutzschalter (BFC) 4Stromanzeige 4Eingangswahlschalter 4Verstärkungsregelung 4Richtige Einstellung der Verstärkung 5 Anschluss der Einheit 6 Anschlussschema 7Lötfreie Verbindungen 8Anschluss der Lautsprecher-Ausgang-Klemmen 8Anschluss der Lautsprecher und Eingangskabel 9Anschluss der Stromversorgung 11 Einbau 12 Beispiel eines Einbaus auf einer Bodenmatte oder auf dem Rahmen 13Wiederanbringen der Anschlussabdeckung .... 13Ändern der Ausrichtung der Plakette 13 Technische Daten 14

Vielen Dank für den Kauf dieses

PIONEER Produkts. Diese

Bedienungsanleitung vor der Inbetriebnahme

sorgfältig durchlesen.

Privathaushalte in den Mitgliedsstaaten der

EU, in der Schweiz und in Norwegen

können ihre gebrauchten elektronischen

Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei

zurückgeben oder aber an einen Händler

zurückgeben (wenn sie ein ähnliches neues

Bitte wenden Sie sich in den Ländern, die

oben nicht aufgeführt sind, hinsichtlich der

korrekten Verfahrensweise der Entsorgung

an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass

das zu entsorgende Produkt der

notwendigen Behandlung, Rückgewinnung

und Wiederverwertung unterzogen wird,

und so mögliche negative Einflüsse auf die

Umwelt und die menschliche Gesundheit

Besuchen Sie uns auf folgender Website:

• Registrieren Sie Ihr Produkt. Wir

speichern die Detaildaten Ihres

Produktkaufs in einer Datei, sodass wir

Ihnen diese Informationen bei Verlust oder

Diebstahl des Produkts jederzeit für Ihre

Versicherung bereitstellen können.

• Auf unserer Website finden Sie die jeweils

neuesten Informationen der Pioneer

Mischen Sie dieses Produkt,

wenn Sie es entsorgen

Haushaltsabfällen. Es gibt ein

getrenntes Sammelsystem für

gebrauchte elektronische

Produkte, über das die

richtige Behandlung,

Wiederverwertung gemäß der

bestehenden Gesetzgebung

Inhaltsverzeichnis Vor Gebrauch dieses Produkts

Bei Betriebsstörungen den Händler oder eine

Ersetzen Sie die Sicherung niemals durch eine mit

einem größeren Wert bzw. Nennwert, als die

ursprüngliche Sicherung hatte. Der Gebrauch einer

falschen Sicherung kann zu Heißlauf,

Rauchentwicklung, Beschädigung des Produkts,

Verbrennungen und anderen Verletzungen führen.

Verwenden Sie den mitgelieferten Sechskantschlüssel,

um die Schrauben festzuziehen, wenn Sie die Drähte an

den Klemmen befestigen oder die Richtung der

Plakette ändern. Der Gebrauch eines langen, im

Fachhandel erhältlichen Sechskantschlüssels kann dazu

führen, dass ein übermäßiges Anzugsmoment

angewandt wird, was zu einer Beschädigung der

Klemmen und der Drähte führen kann.

VORSICHT Den Pioneer-Verstärker NICHT mit parallel

verdrahteten Lautsprechern mit einem

Nennwiderstand von 4 Ω (oder darunter) einbauen

oder verwenden, um einen Überbrückungsmodus von

2 Ω (oder darunter) zu erzielen (Diagramm B).

Falsche Überbrückung kann den Verstärker

beschädigen und zu Rauchbildung und Überhitzung

führen. Außerdem kann die Oberfläche des

Verstärkers heiß werden und beim Anfassen leichte

Verbrennungen verursachen.

Für den korrekten Einbau oder zur Verwendung

eines Überbrückungsmodus für einen

Zweikanalverstärker und um eine 4-Ω-Last zu

erzielen, verdrahten Sie zwei 8-Ω-Lautsprecher

parallel mit links+ und rechts- (Diagramm A), oder

verwenden Sie einen einzelnen 4-Ω-Lautsprecher.

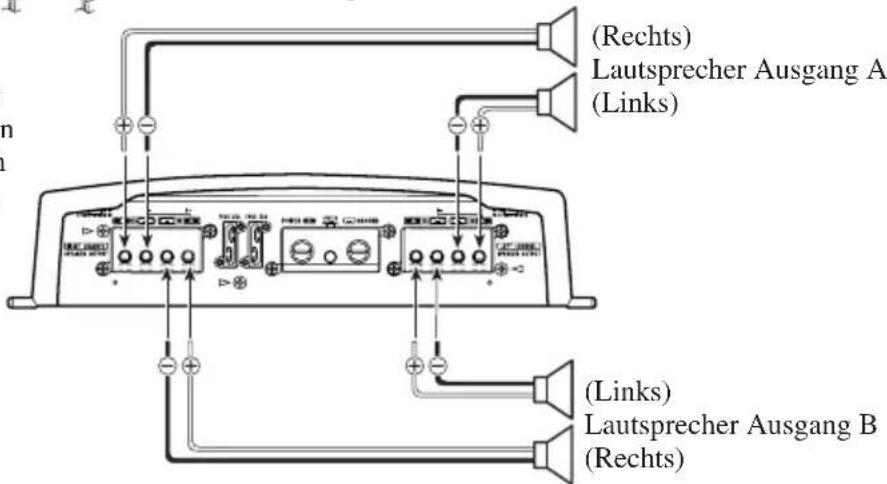

Halten Sie sich für einen Vierkanalverstärker an das

Überbrückungs-Diagramm für den

Lautsprecherausgangsanschluss an der Rückseite des

Verstärkers und verdrahten Sie zwei 8-Ω-

Lautsprecher parallel, um eine 4-Ω-Last zu erzielen,

oder verwenden Sie einen einzelnen 4-Ω-

Lautsprecher pro Kanal.

Wenden Sie sich bitte mit allen Fragen an den

jeweiligen Pioneer-Vertragshändler oder rufen Sie

den Pioneer-Kundenservice an.

Wir empfehlen, dass Sie das getrennt erhältliche rote

Spezial-Batterie- und Massekabel [RD-228]

verwenden. Das Batteriekabel direkt an den Pluspol (+)

der Wagenbatterie und das Massekabel an

Karosseriemasse anschließen.

Fassen Sie den Verstärker nicht mit nassen Händen an,

da Sie anderenfalls einen elektrischen Schlag erleiden

können. Berühren Sie den Verstärker auch nicht, wenn

Lassen Sie die Lautstärke so eingestellt, dass Sie beim

Fahren noch Verkehrsgeräusche hören können. Es ist

gefährlich, ein Fahrzeug zu führen, ohne

Verkehrsgeräusche von außen hören zu können.

Die Anschlüsse der Stromversorgung und der

Lautsprecher überprüfen, wenn die Sicherung des

getrennt erhältlichen Batteriekabels oder die

Verstärker-Sicherung durchbrennt. Machen Sie die

Ursache ausfindig, beheben Sie die Störung, und

ersetzen Sie die Sicherung dann durch eine andere mit

derselben Größe und demselben Nennwert.

Zur Vermeidung von Schäden am Verstärker und den

Lautsprechern unterbricht eine Schutzschaltung

automatisch die Stromversorgung zum Verstärker (der

Klang setzt aus), sobald ein anormaler Betriebszustand

eintritt. Stellen Sie den Betriebsschalter in diesem Fall

auf OFF, und überprüfen Sie die Stromversorgungs-

und Lautsprecheranschlüsse. Ermitteln Sie die Ursache

des Problems und schaffen Sie umgehend Abhilfe.

Wenden Sie sich bitte an Ihren Fachhändler, falls sich

die Ursache der Störung nicht klären lässt.

Trennen Sie zur Vermeidung von elektrischen

Schlägen und Kurzschlüssen bei der Inbetriebnahme

des Gerätes vorher unbedingt das Anschlusskabel vom

negativen (–) Batteriepol ab.

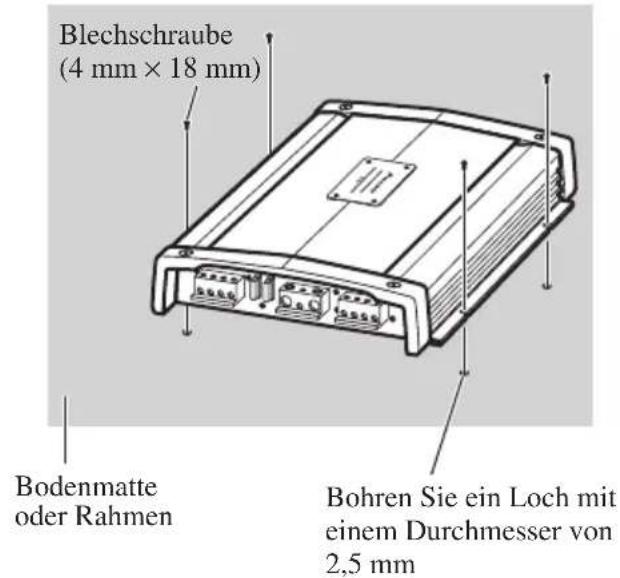

Überzeugen Sie sich, dass sich keine Teile hinter der

Konsole befinden, wenn Sie ein Loch zum Einbau des

Verstärkers bohren. Achten Sie darauf, dass alle Kabel

und wichtigen Teile wie Benzin- und Bremsleitungen

und die elektrischen Kabelbäume geschützt sind.

ACHTEN Sie darauf, dass der Verstärker NICHT mit

Flüssigkeiten in Berührung kommen kann, zum

Beispiel wegen eines ungünstigen Einbauplatzes. Ein

elektrischer Schlag könnte die Folge sein. Berührung

mit Flüssigkeiten kann auch zu einer Beschädigung

von Verstärker und Lautsprechern, sowie zu

Rauchbildung und Überhitzung führen. Außerdem

können Oberflächen von Verstärker und jeglicher

angebrachter Lautsprecher heiß werden, sodass

Berührung kleinere Verbrennungen verursacht

Diagramm A - Richtig 8-Ω-Laut-sprecher +- 8-Ω-Laut-sprecherPioneer Verstäker4-Ω-Überbrückungsmodus + L+ R- -

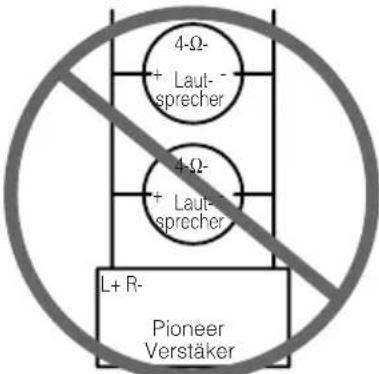

Diagramm B - Falsch 4-Ω-Laut-sprecher +- 4-Ω-Laut-sprecherPioneer Verstäker2-Ω-Überbrückungsmodus + L+ R- -

CRD4243-B<31>Einstellen dieses Geräts

Die Stromanzeige leuchtet auf, wenn die Stromversorgung eingeschaltet

Eingangswahlschalter

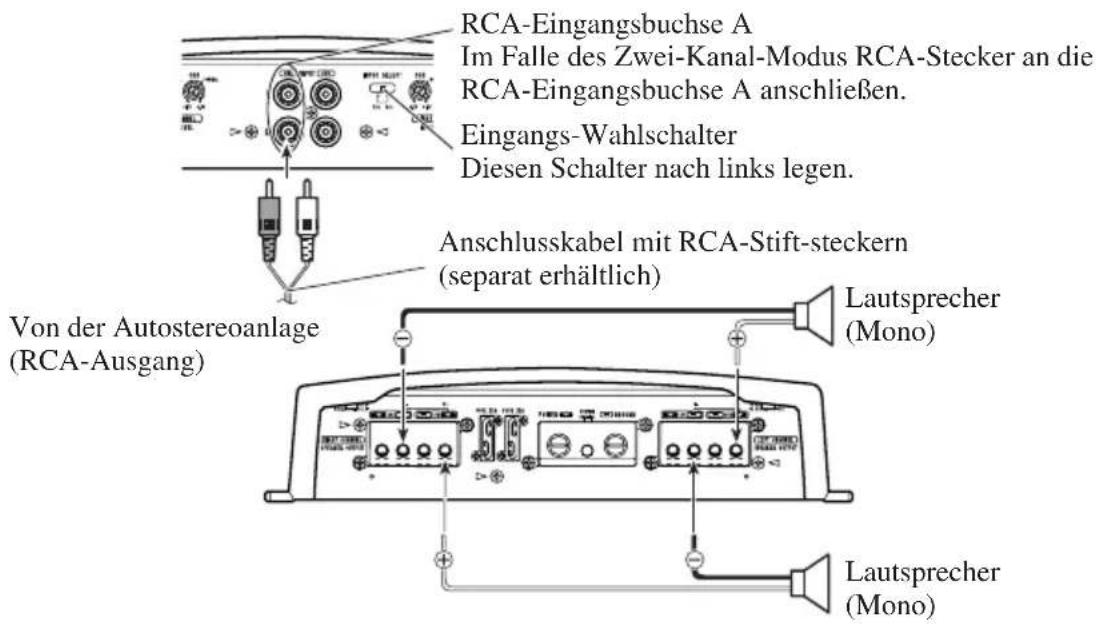

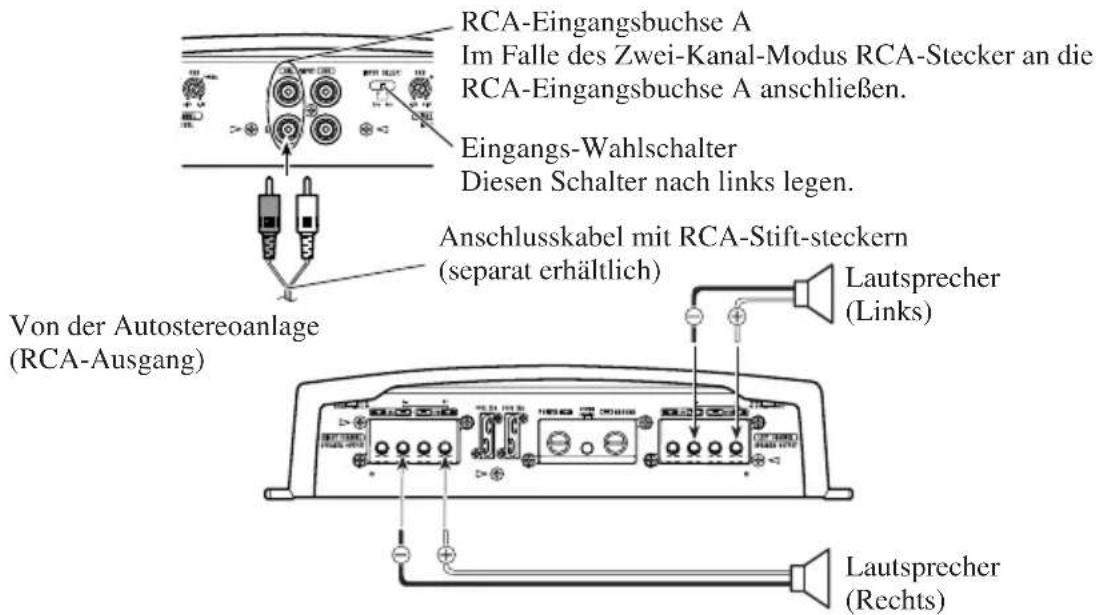

Für Zwei-Kanal-Eingang diesen Schalter nach links legen. Für Vier-

Kanal-Eingang diesen Schalter nach rechts legen.

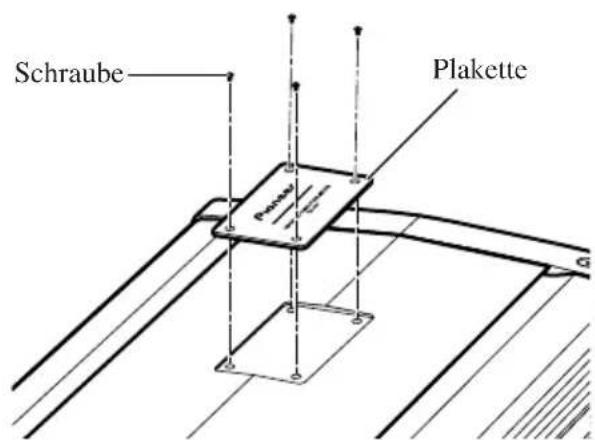

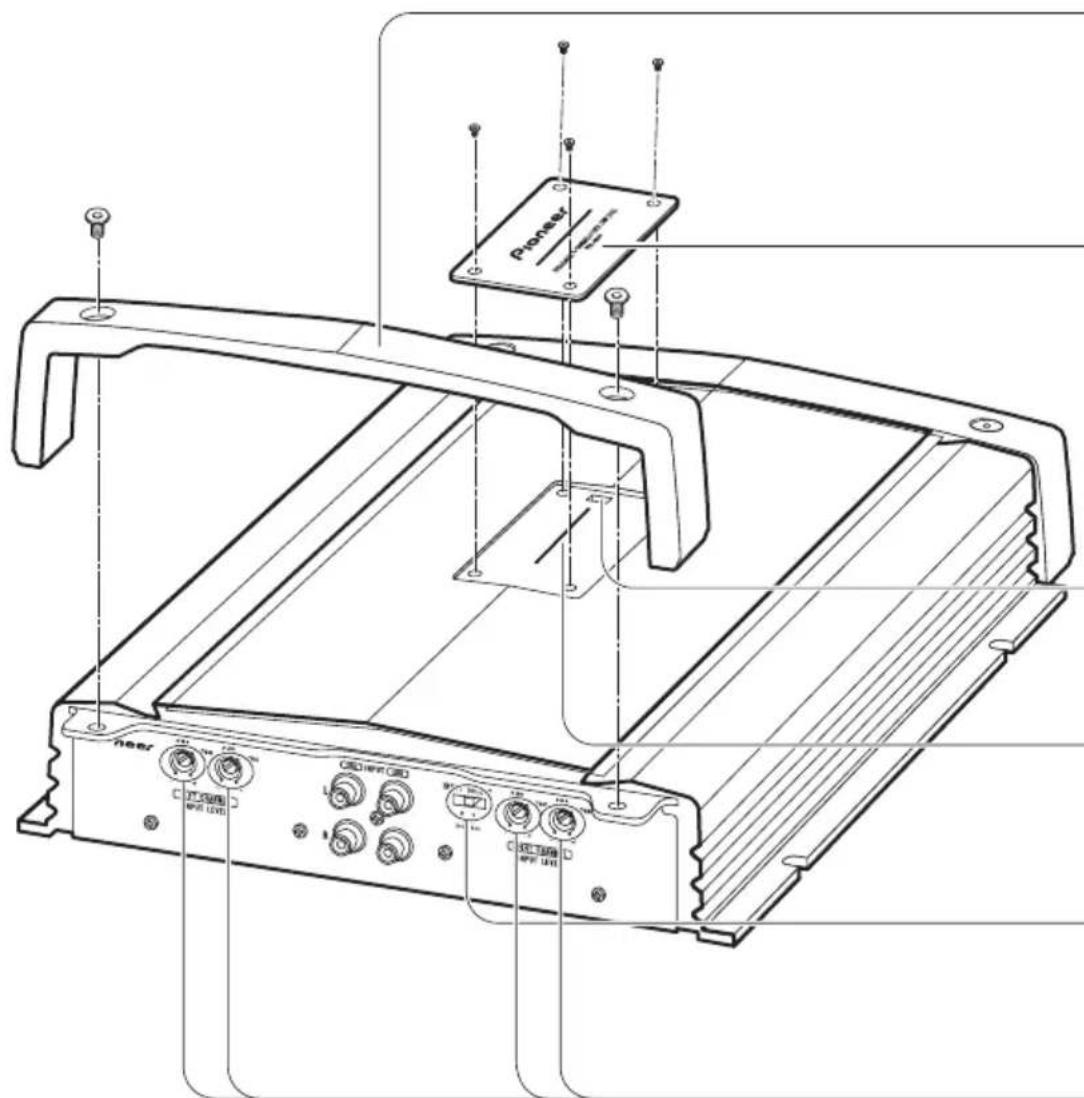

Wenn Sie die Einstellung des BFC-Schalters oder die Richtung der

Plakette ändern, drehen Sie die Schraube mit einem 2-mm-

Sechskantschlüssel aus, und nehmen Sie die Plakette ab. Achten Sie

darauf, die Schraube beim Festziehen und Abnehmen nicht zu verlieren.

Verstärkungsregelung

Durch Einstellung der Verstärkungsregler A und B kann der Ausgang der Auto-Stereo-

Anlage dem Pioneer-Verstärker angepasst werden. Normalerweise wird die

Verstärkungsregelung auf die Position NORMAL eingestellt. Wenn die Ausgangsleistung

niedrig ist, obwohl die Lautstärke der Auto-Stereo-Anlage aufgedreht ist, drehen Sie diese

Regler im Uhrzeigersinn. Falls Verzerrungen auftreten, wenn die Lautstärke der Auto-

Stereo-Anlage aufgedreht wird, drehen Sie diese Regler im Gegenuhrzeigersinn.

• Falls Sie nur einen Eingangsstecker verwenden, stellen Sie die Verstärkungsregler für die

Lautsprecherausgänge A und B auf dieselbe Position ein.

• Bei Gebrauch mit einer mit RCA ausgestatteten Auto-Stereoanlage (Standard-Ausgang 500 mV) auf

die Position NORMAL einstellen. Bei Gebrauch mit einer mit RCA ausgestatteten Pioneer-Auto-

Stereoanlage mit einem maximalen Ausgang von 4 V oder mehr den Pegel dem Auto-Stereoanlagen-

Ausgangspegel anpassen.

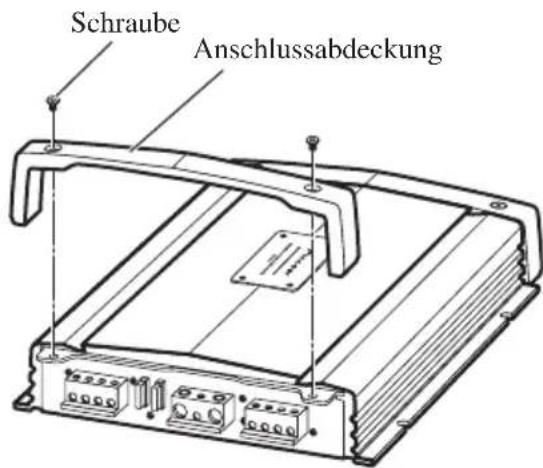

Vor der Installation lösen Sie die Schrauben mit einem 4-mm-

Sechskantschlüssel und nehmen Sie die Anschlussabdeckung ab.

Interferenzschutzschalter (BFC)

Falls Sie bei MW/LW-Empfang mit Ihrer Auto-Stereoanlage

Hintergrundgeräusche vernehmen, stellen Sie den BFC-Schalter mithilfe

eines kleinen Schraubendrehers ein.

CRD4243-B<33>ENG/MASTER 96 5

Einstellen dieses Geräts

Richtige Einstellung der

• Dieses Gerät ist mit einer Schutzfunktion

ausgestattet, die eine Betriebsstörung des Geräts

selbst und eine Beeinträchtigung der Lautsprecher

wegen zu hoher Ausgangsleistung, inkorrekten

Gebrauchs oder fehlerhaften Anschlusses

• Bei Ausgabe von Tonsignalen mit hoher

Lautstärke z.B. schaltet diese Funktion die

Klangwiedergabe nach einigen Sekunden ab. Dies

ist kein Anzeichen für eine Funktionsstörung. Die

Klangwiedergabe normalisiert sich, sobald die

Lautstärke am Hauptgerät reduziert wird.

• Wenn die Klangwiedergabe unterbrochen wird,

könnte der Verstärkungsregler dieses Geräts

falsch eingestellt sein. Um fortwährende

Klangwiedergabe bei höherer Lautstärke-

Einstellung am Hauptgerät zu gewährleisten,

stellen Sie den Verstärkungsregler des Verstärkers

auf eine dem maximalen Preout-Ausgangspegel

des Hauptgeräts entsprechende Position ein.

Verstärkungsregler dieses Geräts

Die Lautstärke muss am Hauptgerät nicht

reduziert werden, übermäßige Ausgänge

werden kontrolliert.

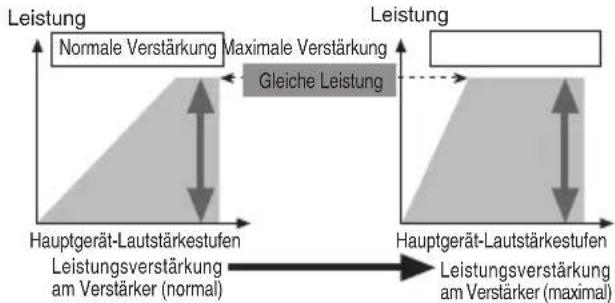

Leistungsverstärkung des Verstärkers

und Ausgangsleistung des Hauptgeräts

Wenn die Leistungsverstärkung am Verstärker

unangemessen erhöht wird, treten mehr

Verzerrungen auf, während die Leistung nur in

geringem Maße gesteigert wird.

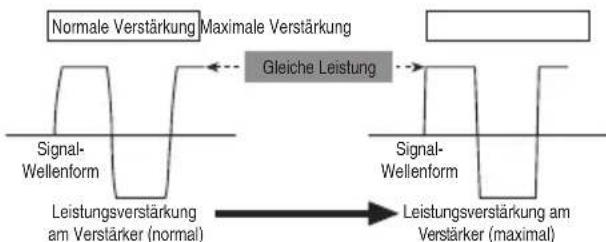

Signal-Wellenform bei Klangwiedergabe

mit hoher Lautstärke durch

Verstärkungsregler am Verstärker

• Bei hohem Ausgang wird die Signal-Wellenform

verzerrt, wenn die Leistungsverstärkung des

Verstärkers erhöht wird, während die Leistung

sich nur geringfügig ändert.

• Wenn auch nach Verminderung der Lautstärke

am Hauptgerät und korrekter Einstellung des

Verstärkungsreglers am Verstärker noch ab und

zu Tonaussetzer auftreten, wenden Sie sich bitte

an eine autorisierte PIONEER Kundendienststelle

in Ihrer Nähe. Normale Verstärkung Maximale VerstärkungGleiche LeistungLeistungsverstärkungam Verstärker (normal)Leistungsverstärkung amVerstärker (maximal)Signal-WellenformSignal-WellenformNormale Verstärkung Maximale VerstärkungLeistungsverstärkungam Verstärker (normal)Leistungsverstärkungam Verstärker (maximal)Hauptgerät-LautstärkestufenLeistungLeistungHauptgerät-LautstärkestufenGleiche Leistung Preout-Pegel: 2 V(Standard: 500 mV)

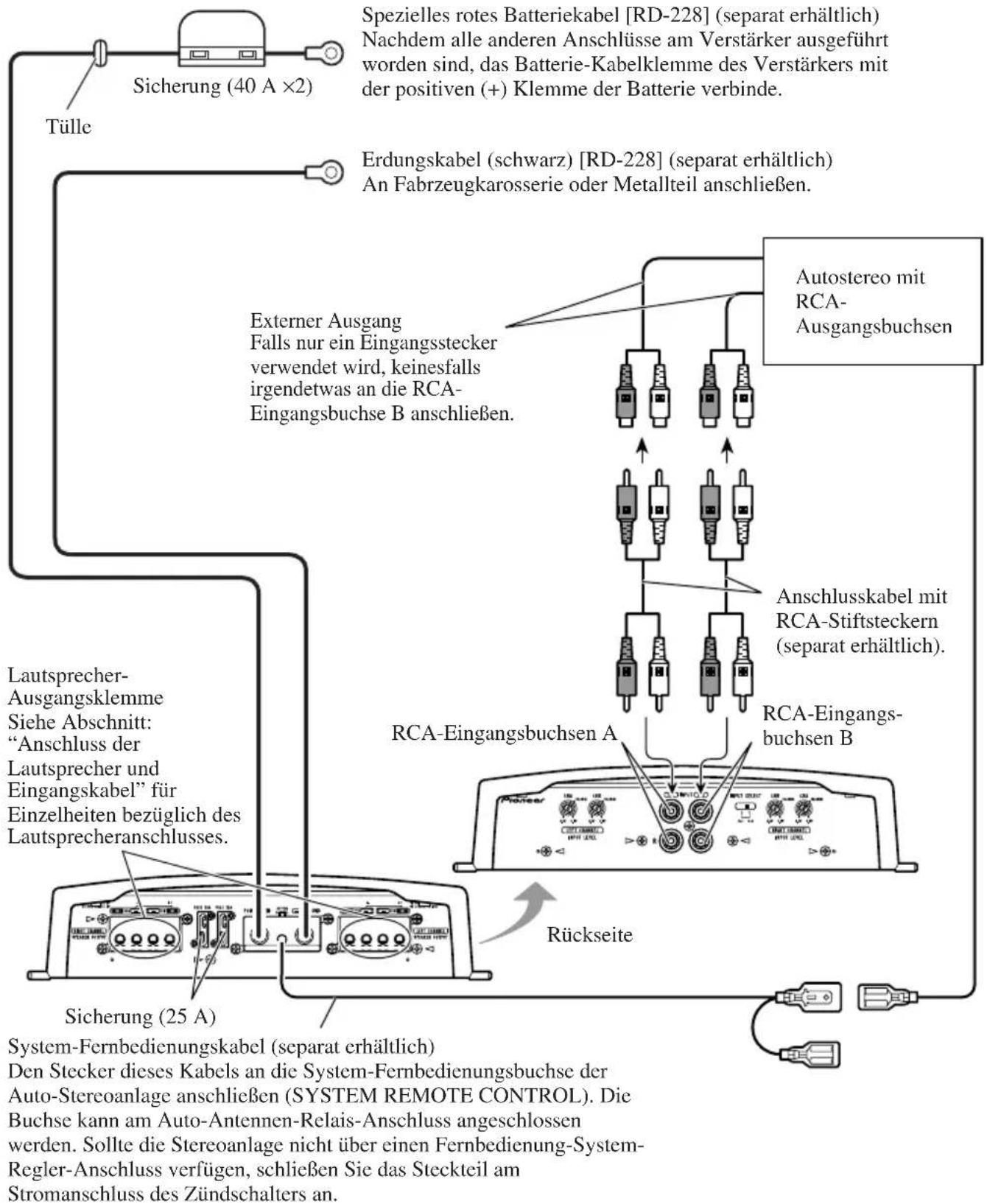

Anschluss der Einheit

VORSICHT Zur Vermeidung von Schäden und/oder

Keinesfalls das Lautsprecherkabel direkt erden oder

einen negativen Anschluss (–) für mehrere

Lautsprecher gleichzeitig anschließen.

Dieses Gerät ist für Fahrzeuge mit einer 12 Volt

Batterie und negativer Erdung bestimmt. Vor dem

Einbau in ein Freizeitfahrzeug, Laster oder Bus, die

Spannung der Batterie überprüfen.

Wenn die Autostereoanlage längere Zeit eingeschaltet

bleibt, während der Motor nicht oder nur im Leerlauf

läuft, so könnte dies zu einer Entladung der Batterie

führen. Schalten Sie Ihr Stereogerät aus, wenn der

Motor im Leerlauf oder im Stillstand ist.

Sollte die System-Fernbedienungskabel des

Verstärkers am Stromanschluss über den

Zündungsschalter angeschlossen sein

(12 V Gleichspannung), so ist der Verstärker immer

eingeschaltet, wenn die Zündung eingeschaltet wird,

unabhängig davon, ob das Stereogerät ein- oder

ausgeschaltet ist. In diesem Fall könnte es zu einer

Entladung der Batterie kommen, wenn der Motor im

Stillstand oder im Leerlauf betrieben wird.

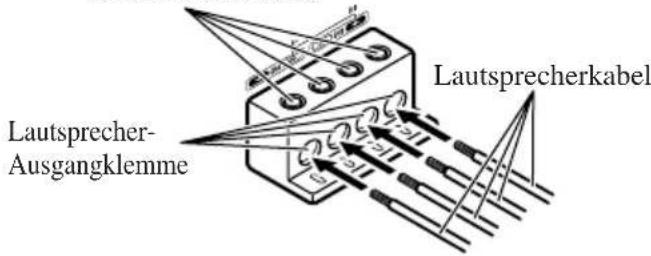

Die mit dem Verstärker geschalteten Lautsprecher

sollten folgenden Kriterien entsprechen. Sonst könnten

sie in Brand geraten, Qualm abgeben oder beschädigt

werden. Die Impedanz des Lautsprechers muss

zwischen 2 Ohm und 8 Ohm sein. Trotzdem muss sie

bei der Binaural- und anderen Brückenschaltungen

zwischen 4 Ohm und 8 Ohm sein.

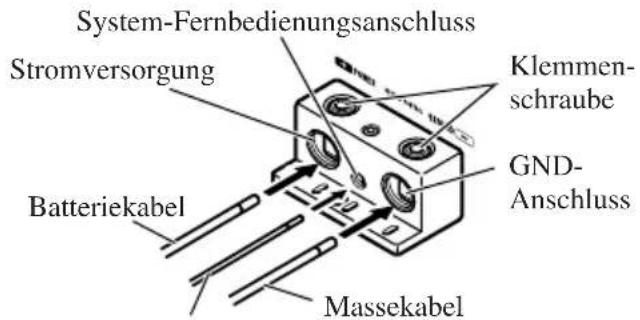

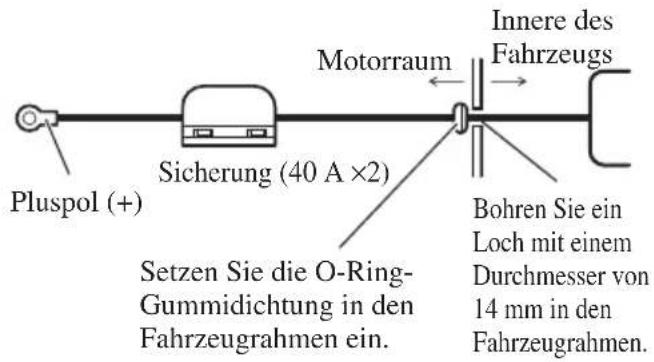

Das getrennt erhältliche Batteriekabel installieren und

möglichst weit von den Lautsprecherkabeln entfernt

verlegen. Getrennt erhältliches Batteriekabel,

Massekabel, Lautsprecherkabel und Verstärker

möglichst weit von Antenne, Antennenkabel und Tuner

entfernt installieren/verlegen.

Kabel dieses Geräts und die anderer Geräte können

unterschiedliche Farben haben, auch wenn sie die

gleichen Funktionen haben. Beim Anschluss dieses

Geräts an ein anderes Gerät unter Bezugnahme auf die

mit beiden Geräten mitgelieferten Anleitungen die

Kabel mit derselben Funktion verbinden.

Trennen Sie das Batterieanschlusskabel vom negativen

(–) Batteriepol, um Kurzschlüsse und Schäden am

Befestigen Sie die Kabel mit Kabelklemmen oder

Klebeband. Kabel, die Kontakt mit Metallteilen haben,

sollten an den betreffenden Stellen mit Klebeband

Vermeiden Sie beim Verlegen der Kabel Plätze, an

denen die Kabel Wärmeeinwirkung ausgesetzt sind,

wie z.B. in der Nähe der Heizung. Derartige

Wärmeeinwirkung kann zu einer Beschädigung der

Kabelisolierung und schließlich zu Kurzschlüssen über

die Fahrzeugkarosserie führen.

Achten Sie darauf, dass keines der Kabel bewegliche

Fahrzeugteile, wie z.B. den Schalthebel, die

Handbremse oder den Sitzverstellhebel, behindert.

Kürzen Sie die Kabel nicht. Gekürzte Kabel können

einen Ausfall der Schutzschaltung verursachen.

Leiten Sie niemals Strom an andere Geräte, indem Sie

die lsolierung des Spannungsversorgungskabels dieses

Gerätes freilegen und anzapfen. Die hieraus

resultierende Überschreitung der

Spannungsbelastungskapazität des Kabels hat

Überhitzung zur Folge.

Ersetzen Sie die Sicherung niemals durch eine mit

einem größeren Wert bzw. Nennwert, als die

ursprüngliche Sicherung hatte. Der Gebrauch einer

falschen Sicherung kann zu Heißlauf,

Rauchentwicklung, Beschädigung des Produkts,

Verbrennungen und anderen Verletzungen führen.

Lautsprecherkanal Lautsprechertyp Stromversorgung

Subwoofer Nominaler Eingang: Min. 55 W Andere als Subwoofer Max. Eingang: Min. 100 W Zwei-Kanal

Subwoofer Nominaler Eingang: Min. 150 W Andere als Subwoofer Max. Eingang: Min. 200 W Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 55 W

sprecher-Ausgang A Andere als Subwoofer Max. Eingang: Min. 100 W Drei-Kanal-Laut- Subwoofer Nominaler Eingang: Min. 150 W

sprecher-Ausgang B Andere als Subwoofer Max. Eingang: Min. 200 W

Anschluss der Einheit

• Dieses Schema zeigt die Anschlüsse für externen Ausgang (Subwoofer-Ausgang). Legen Sie den

Eingangsschalter nach links.

Einzelheiten bezüglich des

Lautsprecheranschlusses.

(separat erhältlich).

RCA-Eingangsbuchsen A Externer Ausgang

Falls nur ein Eingangsstecker

verwendet wird, keinesfalls

irgendetwas an die RCA-

Eingangsbuchse B anschließen.

buchsen B Sicherung (40 A

System-Fernbedienungskabel (separat erhältlich)

Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der

Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL). Die

Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen

werden. Sollte die Stereoanlage nicht über einen Fernbedienung-System-

Regler-Anschluss verfügen, schließen Sie das Steckteil am

Stromanschluss des Zündschalters an.

Spezielles rotes Batteriekabel [RD-228] (separat erhältlich)

Nachdem alle anderen Anschlüsse am Verstärker ausgeführt

worden sind, das Batterie-Kabelklemme des Verstärkers mit

der positiven (+) Klemme der Batterie verbinde.

Erdungskabel (schwarz) [RD-228] (separat erhältlich)

An Fabrzeugkarosserie oder Metallteil anschließen.

Lötfreie Verbindungen

• Schließen Sie kein Kabel mit einer freiliegenden

Kernader an die Stromklemmen dieses Verstärkers

an (Stromversorgung, GND-Anschluss, System-

Fernbedienungsanschluss). Ein Abtrennen oder

Zerreißen der Kernader kann zu einem Brand oder

• Da sich der Draht mit der Zeit lockert, muss er

regelmäßig überprüft und, falls erforderlich,

• Löten oder binden Sie die Enden der verdrehten

• Achten Sie beim Befestigen darauf, den

Schutzmantel des Leiters nicht festzuklemmen.

• Verwenden Sie den mitgelieferten Inbusschlüssel,

um die Klemmenschrauben des Verstärkers zu

lockern und festzuziehen. Sichern Sie den Draht

immer richtig mit den Anschlussschrauben. Da ein

zu starkes Festziehen der Anschlussschrauben der

System-Fernbedienung jedoch zu einer

Beschädigung des Leiters führen kann, achten Sie

darauf, die Schrauben nicht zu stark festzuziehen,

indem Sie beim Festziehen auf den Zustand des

Anschluss der Lautsprecher-

Verwenden Sie einen Draht von 12 AWG bis 18

AWG für die Lautsprecherkabel.

1. Entfernen Sie den Mantel an den

Enden der Lautsprecherkabel um

ca. 14 mm bis 16 mm mit einer

Kneifzange oder einem Schneider.

2. Schließen Sie die

Lautsprecherkabel an die

Lautsprecherausgangklemmen an.

• Die Lautsprecherdrähte fest mit den

Klemmenschrauben befestigen.

3. Die Kabelbinder in die Schlitze

geben und um die Kabel winden.

• Vergewissern Sie sich, dass die Kabel

angeschlossen und richtig angebracht sind,

bevor Sie Kabelbinder um die Kabel binden.

• Kabelbinder um die Kabelisolierung, nicht um

den blanken Draht winden.

• Schneiden Sie zu überflüssige Teile des

CRD4243-B<37>ENG/MASTER 96 9

Anschluss der Einheit

Anschluss der Lautsprecher und Eingangskabel

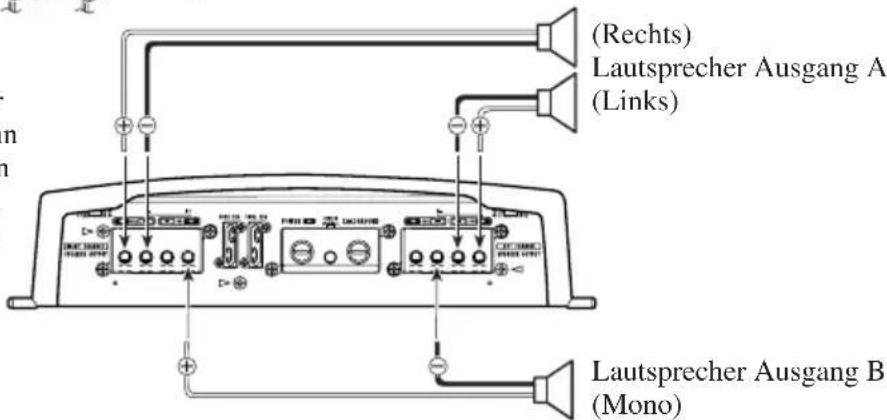

Der Lautsprecher-Ausgabe-Modus kann auf Vier-Kanal, Drei-Kanal

(Stereo + Mono) oder Zwei-Kanal (Stereo , Mono) eingestellt werden.

Schließen Sie die Lautsprecherkabel an, um der Tonart anzupassen,

gemäss folgenden Bildern.

Lautsprecher Ausgang A

Lautsprecher Ausgang B

Eingangs-Wahlschalter

Für Zwei-Kanal-Eingang diesen Schalter

nach links legen. Für Vier-Kanal-Eingang

diesen Schalter nach rechts legen.

RCA-Eingangsbuchse A RCA-Eingangsbuchse B Anschlusskabel mit RCA-

Stiftsteckern (separat erhältlich)

Von der Autostereoanlage

Wenn nur ein Eingangsstecker

verwendet wird, wie etwa wenn

die Autostereoanlage nur einen

Ausgang (RCA-Ausgang) hat,

stecken Sie den Stecker in die

RCA-Eingangsbuchse A und

Eingangsbuchse B unbelegt.

Lautsprecher Ausgang B

Lautsprecher Ausgang A

Eingangs-Wahlschalter

Für Zwei-Kanal-Eingang diesen Schalter nach links

legen. Für Vier-Kanal-Eingang diesen Schalter nach

RCA-Eingangsbuchse A RCA-Eingangsbuchse B Anschlusskabel mit RCA-Stiftsteckern

(separat erhältlich)

Von der Autostereoanlage

Wenn nur ein Eingangsstecker

verwendet wird, wie etwa wenn

die Autostereoanlage nur einen

Ausgang (RCA-Ausgang) hat,

stecken Sie den Stecker in die

RCA-Eingangsbuchse A und

Eingangsbuchse B unbelegt.

Zwei-Kanal-Modus (Stereo)

Zwei-Kanal-Modus (Mono)

Anschlusskabel mit RCA-Stift-steckern

(separat erhältlich)

Von der Autostereoanlage

RCA-Eingangsbuchse A Im Falle des Zwei-Kanal-Modus RCA-Stecker an die

RCA-Eingangsbuchse A anschließen.

Eingangs-Wahlschalter

Diesen Schalter nach links legen.

Anschlusskabel mit RCA-Stift-steckern

(separat erhältlich)

Von der Autostereoanlage

Eingangs-Wahlschalter

Diesen Schalter nach links legen.

RCA-Eingangsbuchse A Im Falle des Zwei-Kanal-Modus RCA-Stecker an die

RCA-Eingangsbuchse A anschließen.

CRD4243-B<39>Anschluss der Stromversorgung

• Wir empfehlen, dass Sie das getrennt erhältliche

rote Spezial-Batterie- und Massekabel [RD-228]

verwenden. Das Batteriekabel direkt an den

Pluspol (+) der Wagenbatterie und das

Massekabel an Karosseriemasse anschließen.

• Die empfohlene Drahtgröße (AWG: American

Wire Gauge) ist wie folgt. Batteriekabel und

Massekabel müssen dieselbe Stärke haben.

• Verwenden Sie einen Draht von 10 AWG bis

20 AWG für das Fernbedienungskabel des

Batteriekabel und Massekabel-Drahtstärke

Kabellänge kürzer als 3,6 m kürzer als 6,4 m

Drahtstärke 8 AWG 6 AWG

1. Führen Sie das Batteriekabel vom

Motorraum in den Fahrgastraum.

• Nachdem alle Verkabelungen am Verstärker

ausgeführt worden sind, verbinden Sie die

Batterie-Kabelklemme des Verstärkers mit

der positiven (+) Klemme der Batterie.

2. Die Drähte an die Klemme

• Beftestigen Sie die Drähte sicher mit den

WARNUNG Wenn das Batteriekabel mit den Klemmenschrauben

nicht richtig befestigt wird, kann der

Klemmenbereich heiß werden, wodurch Schäden

und Verletzungen, wie Verbrennungen, verursacht

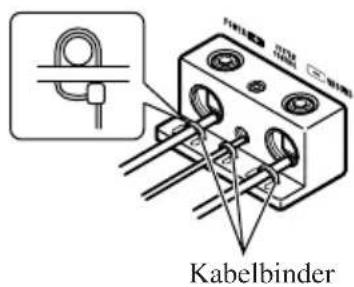

3. Die Kabelbinder in die Schlitze

geben und um die Kabel winden.

• Vergewissern Sie sich, dass die Kabel

angeschlossen und richtig angebracht sind,

bevor Sie Kabelbinder um die Kabel binden.

• Kabelbinder um die Kabelisolierung, nicht

um den blanken Draht winden.

• Schneiden Sie zu überflüssige Teile des

Anschluss der Einheit

System-Fernbedienungsanschluss

System-Fernbedienungskabel

Setzen Sie die O-Ring-

Gummidichtung in den

Sicherung (40 A × 2)

• Keinesfalls an Orten einbauen:

—Plätze, an denen sich der Fahrer oder die

Fahrzeuginsassen bei plötzlichem Abbremsen

am Gerät verletzen könnten.

—Plätze, an denen das Gerät den Fahrer behindern

könnte, wie z.B. auf dem Boden vor der

• Achten Sie darauf, dass sich die Anschlusskabel

nicht im Schiebemechanismus der Sitze verklemmen

und auf diese Weise einen Kurzschluss verursachen.

• Bestätigen Sie vor dem Bohren, dass sich hinter der

Konsole keine Teile befinden, die nicht beschädigt

werden dürfen. Schützen Sie alle Kabel und

wichtigen Teile wie Benzinleitungen und

Bremsleitungen und elektrischen Leitungen vor

• Bringen Sie Schneidschrauben so an, dass die

Schraubenspitze keines der Kabel berührt.

Andernfalls können die Kabel durch die Vibrationen

des Fahrzeugs beschädigt werden und Brände

• ACHTEN Sie darauf, dass der Verstärker NICHT

mit Flüssigkeiten in Berührung kommen kann, zum

Beispiel wegen eines ungünstigen Einbauplatzes.

Ein elektrischer Schlag könnte die Folge sein.

Berührung mit Flüssigkeiten kann auch zu einer

Beschädigung von Verstärker und Lautsprechern,

sowie zu Rauchbildung und Überhitzung führen.

Außerdem können Oberflächen von Verstärker und

jeglicher angebrachter Lautsprecher heiß werden,

sodass bei Berührung kleinere Verbrennungen

verursacht werden könnten.

• Um einen ordnungsgemäßen Einbau zu

gewährleisten, verwenden Sie die mitgelieferten

Teile wie spezifiziert. Falls andere Teile außer den

spezifizierten verwendet werden, so könnten innere

Teile des Verstärkers beschädigt werden oder diese

könnten sich lösen, und der Verstärker sich

• Ersetzen Sie die Sicherung niemals durch eine mit

einem größeren Wert bzw. Nennwert, als die

ursprüngliche Sicherung hatte. Der Gebrauch einer

falschen Sicherung kann zu Heißlauf,

Rauchentwicklung, Beschädigung des Produkts,

Verbrennungen und anderen Verletzungen führen.

VORSICHT Zur Vermeidung von Funktionsstörungen

und/oder Verletzungen

• Beachten Sie zur Gewährleistung ausreichender

Wärmeableitung beim Einbau die folgende Punkte.

—Lassen Sie genügend Freiraum über dem

Verstärker, damit richtige Ventilation

—Decken Sie den Verstärker nicht mit einer

Bodenmatte oder einem Teppich ab.

• ACHTEN Sie darauf, dass der Verstärker NICHT

mit Flüssigkeiten in Berührung kommen kann, zum

Beispiel wegen eines ungünstigen Einbauplatzes.

Ein elektrischer Schlag könnte die Folge sein.

Berührung mit Flüssigkeiten kann auch zu einer

Beschädigung von Verstärker und Lautsprechern,

sowie zu Rauchbildung und Überhitzung führen.

Außerdem können Oberflächen von Verstärker und

jeglicher angebrachter Lautsprecher heiß werden,

sodass bei Berührung kleinere Verbrennungen

verursacht werden könnten.

• Bauen Sie den Verstärker nicht an unstabilen Plätzen

ein, wie z.B. auf dem Ersatzreifenhalter.

• Die beste Einbauposition ist je nach Autotyp

unterschiedlich. Befestigen Sie den Verstärker an

einem sicheren Platz.

• Führen Sie vorrübergehende Anschlüsse zuerst

durch, und stellen Sie sicher, dass der Verstärker

und das System sicher funktionieren.

• Achten Sie nach dem Einbau des Verstärkers darauf,

dass Ersatzreifen, Wagenheber und Werkzeuge noch

leicht zugänglich sind.

Beispiel eines Einbaus auf einer

Bodenmatte oder auf dem Rahmen

1. Legen Sie den Verstärker auf die

Stelle, an welcher dieser eingebaut

werden soll. Setzen Sie die

mitgelieferen Schneidschrauben

(4 mm × 18 mm) in die

Schraubenlöcher ein. Drücken Sie

die Schrauben mit einem

Schraubenzieher, sodass diese

Markierungen hinterlassen, wo

diese eingesetzt werden sollen.

2. Bohren Sie Löcher mit einem

Durchmesser von 2,5 mm an den

zuvor markierten Punkten, und

bringen Sie den Verstärker an,

entweder direkt am Teppich oder

1. Richten Sie die Anschlussabdeckung

auf das Gerät aus und setzen Sie die

2. Ziehen Sie die Schraube mit einem

4-mm-Sechskantschlüssel fest.

Ändern der Ausrichtung der Plakette

1. Um die Plakette abzunehmen,

lockern Sie die Schrauben mit

einem 2-mm-Inbusschlüssel.

2. Ändern Sie die Ausrichtung der

Plakette, und ziehen Sie dann die

Schrauben erneut mit dem

Inbusschlüssel fest.

Bohren Sie ein Loch mit

einem Durchmesser von

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 V bis 15,1 V)

Erdungssystem Negativ

Leistungsaufnahme 28 A (bei gleichbleibendem Strom, 4 Ω)

Durchschnittliche Stromentnahme* 9 A (4 Ω für Vier-Kanal)

12 A (4 Ω für Zwei-Kanal)

Abmessungen 282 mm (B) × 65 mm (H) × 371 mm (T)

Gewicht 6,4 kg (Kabel nicht eingeschlossen)

Max. Ausgangsleistung 100 W × 4 (4 Ω) / 200 W × 2 (4 Ω)

Dauerausgangsleistung 50 W × 4 (bei 14,4 V, 4 Ω, 20 Hz bis 20 kHz 0,08% THD)

100 W × 2 (bei 14,4 V, 4 Ω, 20 Hz bis 20 kHz 0,8% THD)

50 W × 4 (bei 14,4 V, 2 Ω, 20 Hz bis 20 kHz 0,8% THD)

Verbraucher-Impedanz 4 Ω (2 Ω bis 8 Ω zulässig)

(Brückenverbindung: 4 Ω bis 8 Ω zulässig)

Frequenzgang 10 Hz bis 100 kHz (+0 dB, –1 dB)

Signalrauschabstand 108 dB (IEC-A-Netz)

Verzerrungen 0,003 % (10 W, 1 kHz)

Kanaltrennung 75 dB (100 Hz bis 10 kHz)

Ausgangsspannungs-Anstiegsgeschwindigkeit 70 V/µ Sek.

Dämpfungsfaktor 100

Verstärkungsregelung 400 mV bis 6,5 V Max. Eingangsstufe / Impedanz RCA: 6,5 V / 22 kΩ

•Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

*Durchschnittliche Stromentnahme

• Die durchschnittliche Stromentnahme entspricht fast der maximalen

Stromentnahme dieses Gerätes, wenn ein Audiosignal eingegeben wird.

Verwenden Sie diesen Wert, wenn Sie die Gesamtstromentnahmen für mehrere

Leistungsverstärker berechnen wollen.

Uscita dell’altoparlante B

Uscita dell’altoparlante B

Technische gegevens 14

elektronische producten.

Zum Registrieren Ihres Produktes besuchen Sie bitte www.pioneer-car.de (oder www.pioneer-car.eu).
