GW14793 - Thermostat Gewiss - Kostenlose Bedienungsanleitung

Produkttyp	Wandthermostat EIB für thermische Regelung
Marke	Gewiss
Modell	GW14793
Abmessungen (B x H x T)	85 x 95 x 23 mm
Gewicht	Ca. 100 g (Schätzung)
Stromversorgung	KNX/EIB-Bus 29 V DC SELV + wiederaufladbare Batterie ML1220 3 V (Uhrenpufferung)
Busverbrauch	5 mA
Anzeige	Hintergrundbeleuchtetes LCD mit Zeitabschaltung
Bedienelemente	5 Fronttasten, 1 Programmiertaste für physische Adresse
Temperatursensor	Integrierter NTC, Auflösung 0,1 °C, Genauigkeit ±0,5 °C bei 20 °C
Temperaturanzeigebereich	0 bis +45 °C
Sollwertbereiche	Frostschutz: +2 bis +7 °C; Hitzeschutz: +30 bis +40 °C; Sonstige: +5 bis +40 °C
Betriebsarten	Aus, Eco, Vorcomfort, Comfort
Funktionsarten	Heizen und Kühlen
Regelalgorithmen	2-Punkt (Ein/Aus) oder proportional (PWM oder stetig)
Fan-Coil-Steuerung	Ja, für 2- oder 4-Leiter-Installationen, Drehzahlregelung (auto/manuell)
Konfiguration	Über ETS-Software (physische Adresse, Kommunikationsobjekte)
Zusatzfunktionen	Szenarien (8), temporäre Zwangssteuerung, Fernbedienung, Slave/Autonom-Modus
Notstromversorgung	Wiederaufladbare Batterie ML1220 (36 h Gangreserve für Uhr)
Betriebstemperatur	-5 bis +45 °C
Relative Feuchte	Max. 93 % (ohne Kondensation)
Schutzart	IP20
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Installation durch qualifiziertes Personal gemäß Norm IEC 64-8. Sicherheitsabstände einhalten (4 mm zwischen Bus- und Netzleitung).
Ersatzteile und Reparierbarkeit	Wiederaufladbare Batterie ML1220 austauschbar. Keine anderen Ersatzteile spezifiziert.
Allgemeine Informationen	Wandthermostat für KNX/EIB-System. In Kombination mit einem Master-Zeitschaltthermostat verwendet. Sorgt für thermischen Komfort und Energieeinsparungen.

Häufig gestellte Fragen - GW14793 Gewiss

Wie ändere ich die Betriebsart (Heizen/Kühlen)?

Drücken Sie die SET-Taste. Das Symbol Heizen oder Kühlen blinkt. Verwenden Sie die +- oder --Taste, um den gewünschten Typ auszuwählen, und drücken Sie dann die mittlere Ⓞ-Taste zur Bestätigung.

Wie erzwinge ich vorübergehend die Temperatur?

Im Modus Eco, Vorcomfort oder Comfort verwenden Sie die +- oder --Taste, um den Sollwert anzupassen. Das Symbol T oder T: blinkt. Bestätigen Sie durch Drücken der mittleren Taste oder warten Sie 5 Sekunden. Die Zwangssteuerung bleibt bis zum nächsten Moduswechsel aktiv.

Wie führe ich einen vollständigen Reset durch?

Drücken Sie gleichzeitig die Tasten FAN und SET für 2 Sekunden. Alle Parameter kehren zu den werkseitigen Voreinstellungen zurück (Heizen, Modus AUS). Achtung: Diese Aktion löscht alle benutzerdefinierten Einstellungen.

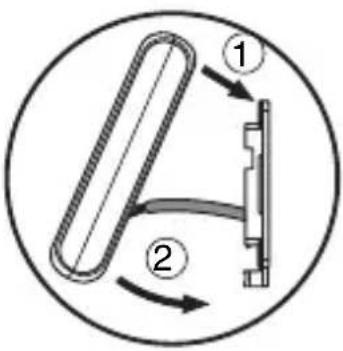

Wie tausche ich die Notbatterie aus?

Entfernen Sie die untere Befestigungsschraube, lösen Sie den Thermostat von der Unterplatte. Öffnen Sie das Batteriefach und ersetzen Sie die Batterie durch eine identische ML1220-Batterie unter Beachtung der Polarität. Setzen Sie den Thermostat wieder ein und ziehen Sie die Schraube fest. Wenn der Bus nicht mit Strom versorgt war, stellen Sie Datum und Uhrzeit neu ein.

Was tun, wenn das Symbol Heizen oder Kühlen blinkt?

Das Blinken zeigt an, dass der Thermostat einen Aktivierungsbefehl gesendet hat, aber keine Bestätigung vom Aktor erhalten hat. Überprüfen Sie die Busverbindungen und den Aktor. Wenn das Problem weiterhin besteht, drücken Sie FAN + mittlere Taste für 5 Sekunden, um die Situation zu entsperren.

Wie programmiere ich Uhrzeit und Tag?

Drücken Sie SET, bis der Tag blinkt. Verwenden Sie + oder -, um den Tag auszuwählen, bestätigen Sie mit der mittleren Taste. Stellen Sie dann auf die gleiche Weise die Stunden und Minuten ein. Die Uhrzeit wird bei Busausfall durch die Notbatterie gepuffert.

Welche Betriebsarten sind verfügbar?

Der Thermostat bietet 4 Modi: AUS (Frostschutz beim Heizen, Hitzeschutz beim Kühlen), ECO, VORCOMFORT und COMFORT. Im Autonom-Modus wird mit der mittleren Taste umgeschaltet. Im Slave-Modus wird der Modus vom Master vorgegeben.

Wie konfiguriere ich den Thermostat für ein KNX/EIB-System?

Der Thermostat wird über die ETS-Software konfiguriert. Weisen Sie eine physische Adresse zu (Programmiertaste + rote LED) und definieren Sie dann die Kommunikationsobjekte (Sollwerte, Modi, Sensoren usw.). Die lokalen Parameter (Sollwerte, Regelungslogik) sind nach der ETS-Konfiguration über das SET-Menü zugänglich.

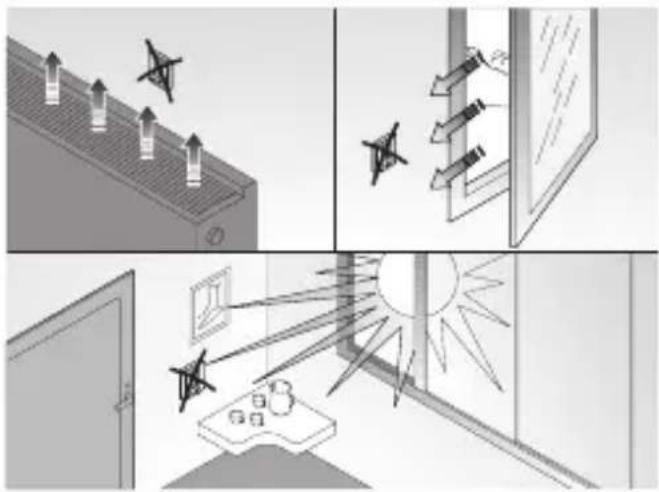

Wo sollte der Thermostat für eine genaue Messung installiert werden?

Installieren Sie den Thermostat in etwa 160 cm über dem Boden, geschützt vor Luftzügen, direkter Sonneneinstrahlung, Türen und Fenstern, und fern von Heizkörpern oder Klimaanlagen. Befestigen Sie die Unterplatte an der Wand oder an einer runden/eckigen Unterputzdose (Achsabstand 60 mm).

Was tun, wenn das Display nur Striche anzeigt?

Dies bedeutet, dass der Thermostat nur von der Notbatterie gespeist wird (Bus spannungslos). Die Temperaturmessung ist deaktiviert. Stellen Sie die Busspannung wieder her, um den normalen Betrieb zu gewährleisten. Wenn das Problem nach Wiederherstellung des Busses weiterhin besteht, überprüfen Sie die Verbindungen und die Batterie.

BEDIENUNGSANLEITUNG GW14793 Gewiss

EIB Thermostat für Wandmontage

CE

KNX

ALLGEMEINE BESCHREIBUNG

Kurzbeschreibung ....133

Hintere Bedien- und Anzeigeelemente 135

Position der Bedienelemente .....136

Beschreibung der Befehle 137

Überwachungsmodus 138

Betriebsart 138

BEDIENUNGSANWEISUNG

Parametereinstellung 140

Kurzzeitiges Übersteuern der Temperatur 151

Rückstellung und Wiederherstellung der Werkseinstellung .....151

Voreingestellte Parameter .....152

Verhalten bei Ausfall und Wiederherstellung der Busversorgung .....153

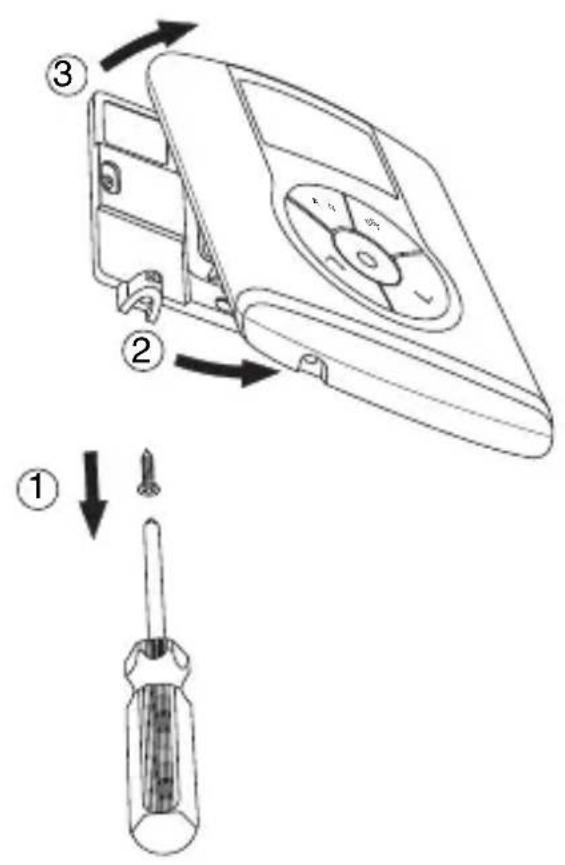

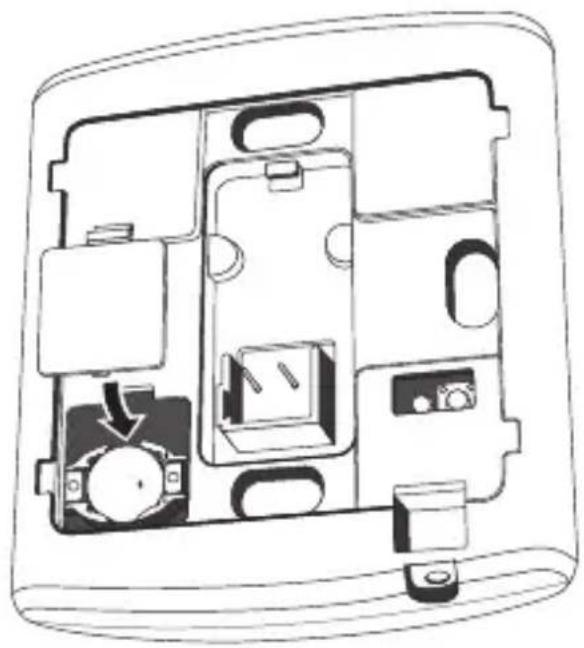

Batteriewechsel 154

Reinigung des Thermostats 155

INSTALLATIONSANWEISUNG

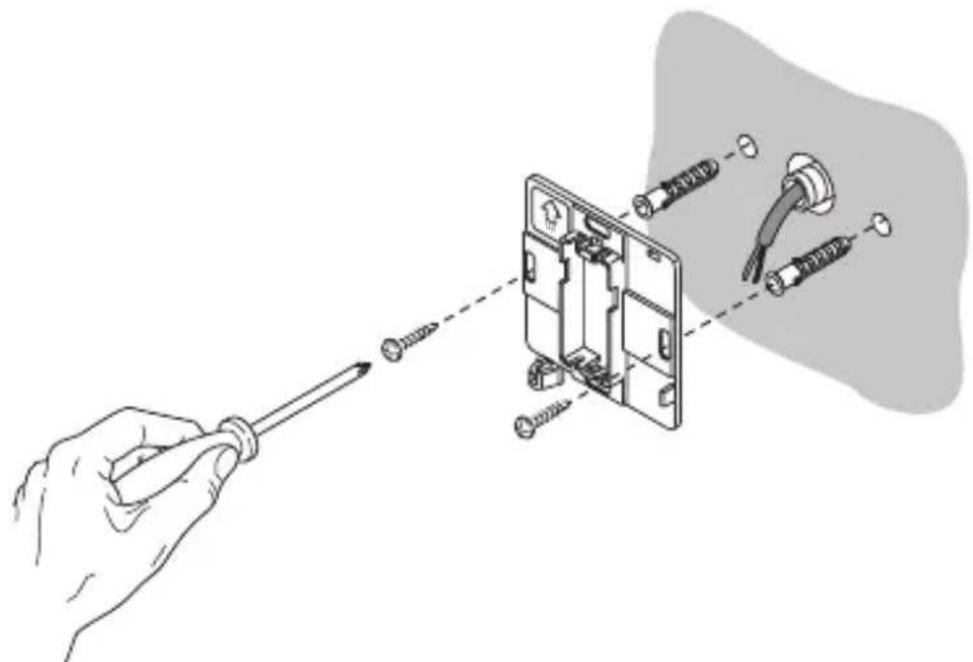

Richtige Positionierung ....156

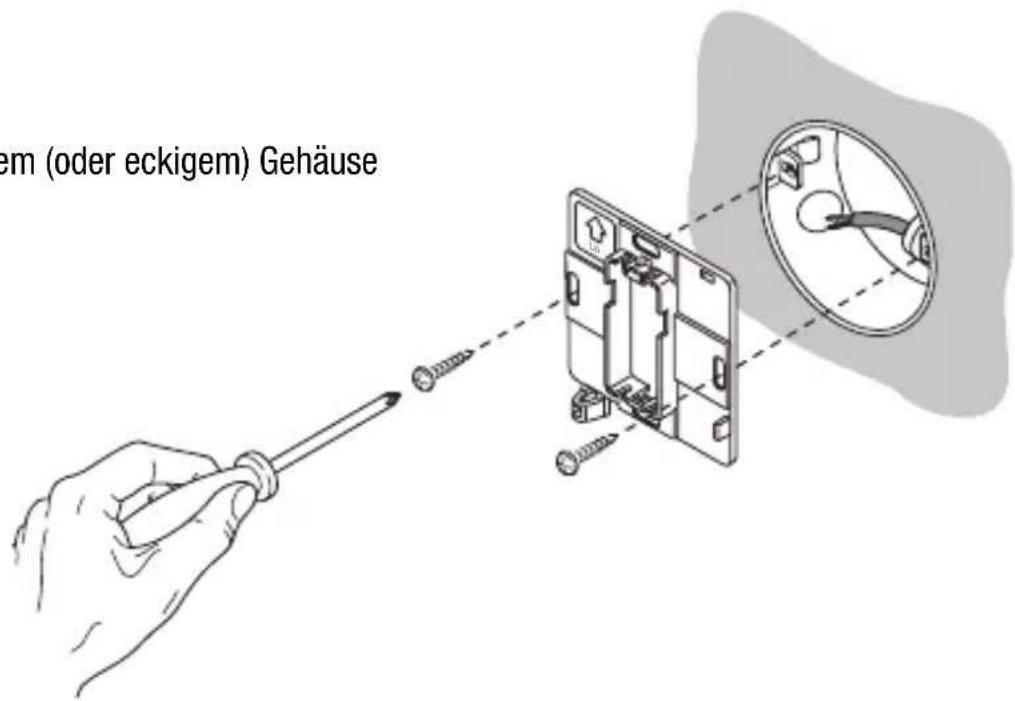

Montage des Bediensockels .....156

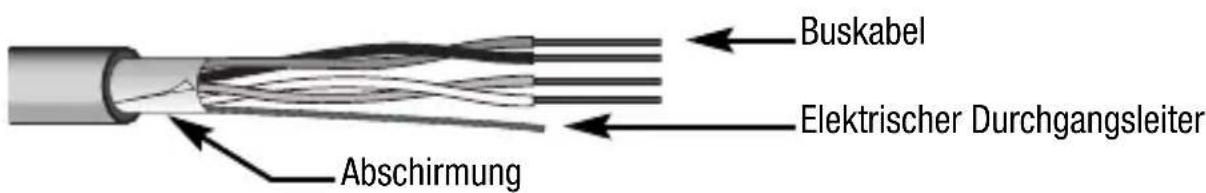

Hinweise zur Installation KNX/EIB 157

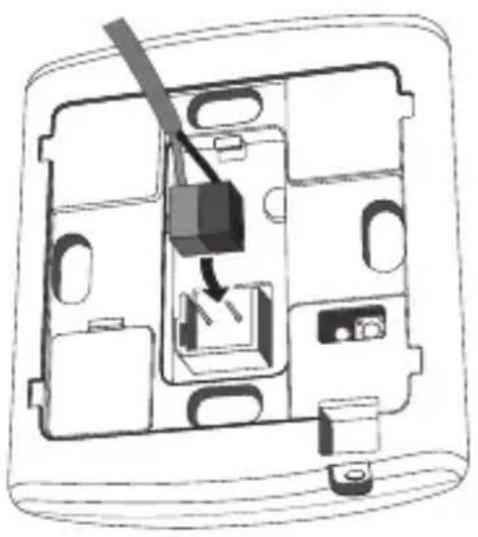

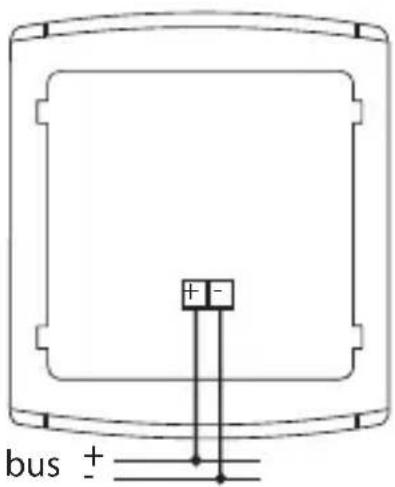

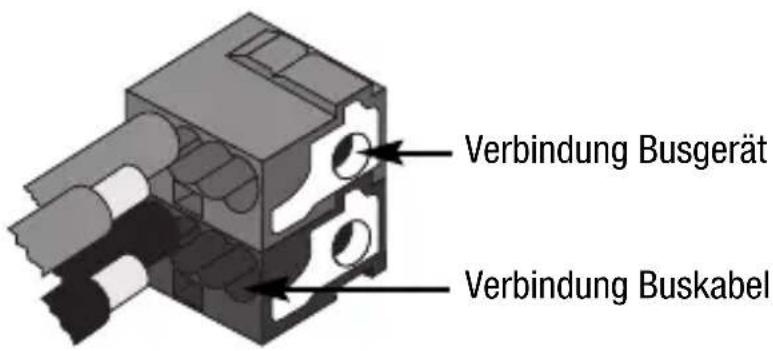

Elektrische Anschlüsse 158

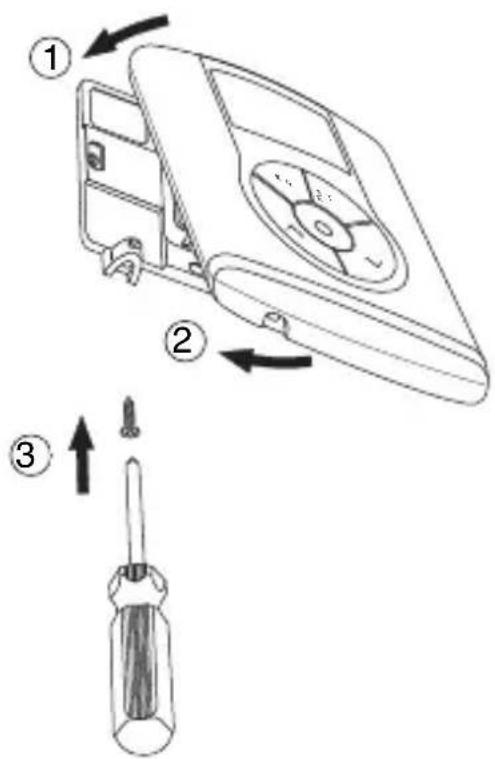

Vervollständigung 160

TECHNISCHE DATEN 161

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren. Die Produkte der Reihe Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden.

Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen gerne zur Verfügung.

Gewiss S.p.A. behält sich das Recht vor, das in diesem Handbuch beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern.

Packungsinhalt

1 St. EIB Thermostattimer für Wandmontage
1 St. Haltesockel
1 St. Busklemme
1 St. Installations- und Bedienungshandbuch

Kurzbeschreibung

Das EIB Thermostat für Wandmontage ermöglicht die Temperaturregelung des Raums, in dem es installiert ist. Die Temperaturregelung erfolgt durch Ansteuerung der KNX/EIB-Antriebe der Heizungs- oder Klimaanlage, einschließlich eventueller Fan Coil, über den KNX/EIB-Bus des Building Automation Systems.

Im Zusammenspiel mit EIB Thermostattimern für Wandmontage (GW 10 791 - GW 14 791), bei denen über den Bus die Betriebsart und -modus empfangen wird, ermöglicht das Thermostat die Erstellung von Temperaturregelanlagen mit mehreren Zonen.

Das Thermostat verwendet die über ETS konfigurierten Sollwerte, die lokal und über den Bus modifiziert werden können, falls diese Optionen während der ETS-Konfiguration aktiviert wurden. Der Thermostattimer ermöglicht:

• 2 Funktionsarten: Heizung und Klimatisierung;
- 4 Funktionsmodus AUS, Absenkung, Prekomfort und Komfort;
- 4 Solltemperaturen für die Heizung (Tabsenkung, Tprekomfort, Tkomfort, Tfrostschutz);
- 4 Solltemperaturen für die Klimatisierung (Tabsenkung, Tprekomfort, Tkomfort, Tübertemperaturschutz);
- 2 Kontrollalgorithmen für die Temperatur: über 2 Punkt (Befehl AN/AUS oder 0%/100%) und proportional (Kontrolle Typ PWM oder dauernd);
- Steuerung Fan Coil für 2- oder 4-Wege Anlage und Drehzahlregelung.

Das Thermostat wird von der Buslinie versorgt und ist mit einem LCD-Display mit zeitgesteuerter Hintergrundbeleuchtung, 5 Bedientasten, einem integrierten Sensor für die Erfassung der Umgebungstemperatur (dessen Wert mit einstellbarer Frequenz oder nach einer Temperaturänderung von mindestens 0,5 °C, entsprechend der ETS-Konfigurierung, auf den Bus übertragen wird), einer aufladbaren Batterie (mitgeliefert) für die Speicherung des angezeigten Datums und Uhrzeit (für evtl. Ausfall der Busspannung).

Das Gerät wird mit der ETS-Software konfiguriert, um die nachfolgend aufgeführten Funktionen zu realisieren:

Temperaturüberwachung

• über 2-Punkt Regelung mit Befehlen AN/AUS oder Befehlen 0% / 100%,
• über Proportionalregelung mit PWM-Befehlen oder Dauerregelung (0% ÷ 100%)

Steuerung Fan Coil

• Steuerung der Fan Coil Drehzahl mit Auswahlbefehl AN/AUS oder Dauerregelung (0% ÷ 100%);
• Steuerung 2- oder 4-Wege Anlagen mit Befehlen AN/AUS oder Befehlen 0% / 100%.

ALLGEMEINE BESCHREIBUNG

Einstellung Betriebsart

• über Bus mit eindeutigen Objekten mit 1 Bit (AUS, ABSENKUNG, PREKOMFORT, KOMFORT)
• über Bus mit Objekt mit 1 Byte

Temperaturmessung

• mit integriertem Sensor oder Temperaturfühler
• gemischt mit Definition der jeweiligen Wichtung

Zonentemperaturüberwachung

• mit Betriebsmodus empfangen über Mastergerät und Verwendung lokalen Sollwerts;
• mit Solwerten empfangen über Mastergerät und lokaler Differenztemperatur.

Szenen

- Speicherung und Aktivierung von 8 Szenen (Wert 0..63).

Andere Funktionen

• Einstellung des Sollwerts (AUS, ABSENKUNG, PREKOMFORT, KOMFORT) über den Bus;
• Einstellen der Funktionsart (Heizung / Klimatisierung) über den Bus;
• Übertragen der Statusinformationen (Modus, Art), der gemessenen Temperatur und des aktuellen Sollwerts über den Bus;
• Verwalten der Statusinformationen vom angesteuerten Antrieb;
• Steuerung der Statusanzeige Fenster zum vorübergehenden Ausschalten des Thermostats.

Das Gerät wird mit dem mitgelieferten Flansch an der Wand installiert, dieser kann direkt mit Dübeln an die Wand oder auf ein rundes oder eckiges UP-Gehäuse geschraubt werden.

ALLGEMEINE BESCHREIBUNG

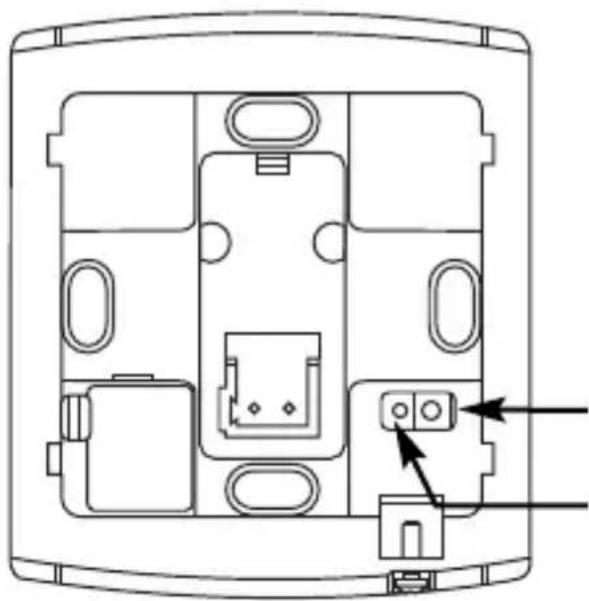

Hintere Bedien- und Anzeigeelemente

physikalische Adresse

LED für Programmierung

physikalische Adresse

ALLGEMEINE BESCHREIBUNG

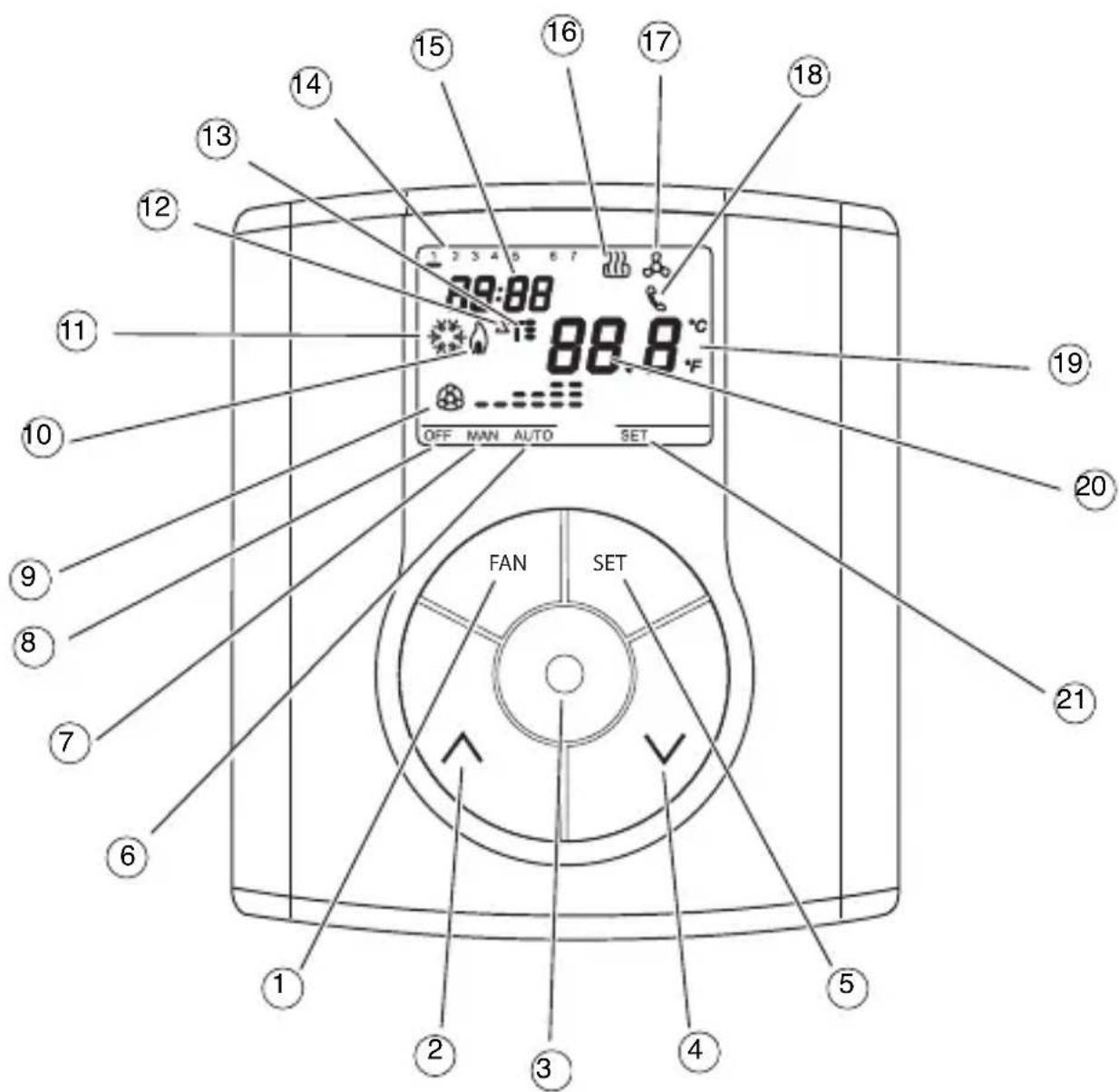

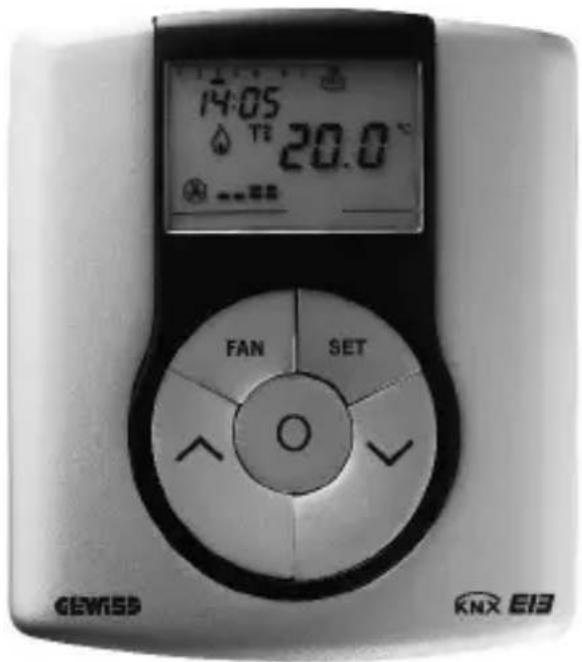

Position der Bedienelemente

Das Thermostat ist mit einem rückbeleuchteten LCD-Display und fünf Steuertasten ausgestattet, die immer zugänglich sind.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 FAN SET OFF MAN AUTO SET

ALLGEMEINE BESCHREIBUNG

Beschreibung der Befehle

STEUERTASTEN Symbol Seite

① Drehzahlregelung Fan Coil FAN 140
② Temperaturregelung (+) / Parameterauswahl 150
③ Auswahl Funktionsmodus / Bestätigung 138
④ Temperaturregelung (-) / Parameterauswahl 150
⑤ Parametereinstellung SET 140

DISPLAYANZEIGEN

⑥ Automatische Betriebsart der angeschlossenen Fan CoilAUTO
⑦ Manuelle Betriebsart der angeschlossenen Fan Coil MAN
⑧ Thermostat in Betriebsart AUS AUS
⑨ Betriebsart Fan Coil eingeschaltet Geschwindigkeit OFF 140 Geschwindigkeit 1 Geschwindigkeit 2 Geschwindigkeit 3

10 Aktivierung Heizung 140
⑪ Aktivierung Klimatisierung 140
⑫ Temperaturdifferenz
13 Temperatursollwert - Betriebsart T. T: T 138
14 Wochentag 142
⑮ Uhr 142
16 Heizungsbetrieb 142
17 Klimatisierungsbetrieb 142
18 Fernbetätigung der Befehle
19 Temperatureinheit °C / °F 142
20 Gemessene Raumtemperatur
21 Parametereinstellung SET

Überwachungsmodus

Das Thermostat kann auf 2 verschiedene Überwachungsmodi eingestellt werden:

- Slave: Der Betrieb hängt von dem als Master konfiguriertem Gerät ab (z.B. der EIB Thermostattimer GW 10 791), der die Betriebsart und -modus oder Sollwert des Thermostats entsprechend der ETS-Parametereinstellung vorgibt. Im ersten Fall (Modus) verwendet das Thermostat die über ETS konfigurierten Sollwerte, die lokal und über den Bus modifiziert werden können, falls diese Optionen während der ETS-Konfiguration aktiviert wurden. Der eingestellte Temperatursollwert kann vorübergehend übersteuert werden (Änderung max. ± 5 °C), eine Änderung der Betriebsart ist nicht möglich. Der übersteuerte Sollwert bleibt gültig, bis das Master-Gerät eine neue Betriebsart übermittelt. Im zweiten Fall (Sollwert) verwendet das Thermostat den vom Mastergerät empfangenen Sollwert, der stets lokal verändert werden kann (max. ± 5 °C).

- Stand alone: Betriebsart und -modus des Thermostats werden lokal eingestellt. Die Funktion ist unabhängig von allen anderen Geräten. Im Modus Stand alone kann der Sollwert beliebig geändert werden, und das Thermostat zum Empfang von Fernbefehlen zur Einstellung der Betriebsart (AUS/Absenkung/Prekomfort/Komfort) und des Betriebsmodus (Heizung/Klimatisierung) von anderen Geräten aktiviert werden, wie beispielsweise einer Taste oder der GSM EIB Fernsteuerung GW 90 815.

Betriebsart

Das Thermostat sieht 4 verschiedene Betriebsarten vor:

• ABSENKUNG
- PREKOMFORT
• KOMFORT
• AUS-FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

Im Bedienmodus Sand alone wird zum Schalten zwischen den Betriebsarten die Taste verwendet.

Die Taste ist im Bedienmodus Slave, mit Einstellung der Betriebsart über Master, nicht aktiviert, da die Betriebsart vom als Master konfiguriertes Gerät vorgegeben wird.

1 2 3 4 5 6 7 09:50 T2 28.0 °C

Der Thermostattimer verwendet bei den Betriebsarten Absenkung, Prekomfort und Komfort ständig die entsprechenden Temperatursollwerte.

Auf dem Display erscheint die gemessene Raumtemperatur und das Symbol T oder Tz T3

ALLGEMEINE BESCHREIBUNG

BEDEUTUNG VON T. T: T:

Symbol	Heizung		Klimatisierung
	Sollwert	Betriebsart	Sollwert	Betriebsart
T.	TABSENKUNG	Absenkung	TKOMFORT	Komfort
T:	TPREKOMFORT	Prekomfort	TPREKOMFORT	Prekomfort
T:	TKOMFORT	Komfort	TABSENKUNG	Absenkung

09:50 6.7° OFF

Die Frostschutzfunktion ist nur in dem Betriebsmodus Heizung mit ausgeschalteter Temperaturregelung (AUS) aktiv. In diesem Fall verwendet das Thermostat den eingestellten Temperatursollwert für Frostschutz und schaltet die Heizungsanlage nur ein, wenn die Raumtemperatur unter TFROSTSCHUTZ absinkt.

Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

09:50 31.2°C OFF

Die Übertemperaturschutzfunktion ist nur in dem Betriebsmodus Klimatisierung mit ausgeschalteter Temperaturregelung (AUS) aktiv.

In diesem Fall verwendet das Thermostat den eingestellten Temperatursollwert für Übertemperatur und schaltet die Klimaanlage nur ein, wenn die Raumtemperatur über TÜBERTEMPERATURSCHUTZ ansteigt.

Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

1 2 3 4 5 6 7 09:50 T 28.0 °C

In dem Betriebsmodus Slave mit Einstellung Sollwert über Master ist die Taste nicht aktiviert. Auf dem Display erscheint die Temperatur und das Symbol T. Das Thermostat verwenden dem über das Mastergerät empfangenen Sollwert.

BEDIENUNGSANWEISUNG

Während des Betriebs wird das Einschalten der Heizung oder der Klimatisierung auf die folgende Weise angezeigt:

1 2 3 4 5 6 7 09:50 T2 19.7°C °F

Heizung

Das Symbol zeigt an, dass der Einschaltbefehl vom Antrieb der Heizkesselsteuerung oder dem Zonenventil erfasst wurde. Wenn über ETS die Verbraucherbenachrichtigungen aktiviert wurden und der Thermostattimer vom Antrieb nicht die Bestätigung der erfolgten Einschaltung erhält, beginnt das Symbol zu blinken. Anschließend sendet das Thermostat im Minutentakt den Einschaltbefehl, bis es eine positive Antwort erhält.

1 2 3 4 5 6 7 09:50 T8 28.0 °C

Klimatisierung

Das Symbol zeigt an, dass der Einschaltbefehl vom Antrieb der Klimaanlagensteuerung oder dem Zonenventil erfasst wurde. Wenn über ETS die Verbraucherbenachrichtigungen aktiviert wurden und der Thermostattimer vom Antrieb nicht die Bestätigung der erfolgten Einschaltung erhält, beginnt das Symbol zu blinken. Anschließend sendet das Thermostat im Minutentakt den Einschaltbefehl, bis es eine positive Antwort erhält.

1 2 3 4 5 6 7 09:50 T8 20.6 °C MAN

Funktion mit aktiver Fan Coil-Steuerung

Auf dem Display erscheint das Symbol wenn bei der Parametereinstellung die Steuerung des Fan Coil aktiviert wird. Durch wiederholtes Drücken der Taste FAN kann die Fan Coil Drehzahl verändert, oder die Betriebsart AUTO eingestellt werden, mit dem die Drehzahl des Fan Coil automatisch je nach Abweichung zwischen Sollwert des Geräts und der gemessenen Temperatur geregelt wird. Bei eingeschaltetem Ventilator blinkt die Anzeige der eingestellten Drehzahl des Fan Coil.

Parametereinstellung

Zur Einstellung der Thermostatparameter die Taste SET drücken.

Auf dem Display erscheint die Anzeige SET und das Symbol mit der eingestellten Funktionsart (Heizung oder Klimatisierung) beginnt zu blinken.

BEDIENUNGSANWEISUNG

Folgende Parameter können eingestellt werden:

Betriebsmodus (Heizung / Klimatisierung)

Wochentag

Stunden

Minuten

Temperatureinheit

Wenn über ETS die lokale Änderung der Sollwerte aktiviert wurde, werden auch die folgenden Parameter lokal angezeigt und veränderbar:

Heizung Klimatisierung
P01Heiz - Sollwert P01Klima - Sollwert
P02Heiz - Sollwert P02Klima - Sollwert
P03Heiz - Sollwert P03Klima - Sollwert
P04Heiz - Sollwert TFROSTSCHUTZ	P04Klima - Sollwert TÜBER TEMPERATUR SCHUTZ
P05Heiz - Regellogik (sichtbar aber nicht modifizierbar)	P05Klima - Regellogik (sichtbar aber nicht modifizierbar)

Wenn Regellogik = proportional

P06Heiz - Taktzeit P06Klima - Taktzeit
P07Heiz - Differenzwert der Regelung proportional	P07Klima - Differenzwert der Regelung proportional
P08 - Minimaler Prozentwert für Befehlsübermittlung(sichtbar, wenn über ETS der Befehl mit 1 Byte gewählt wurde)

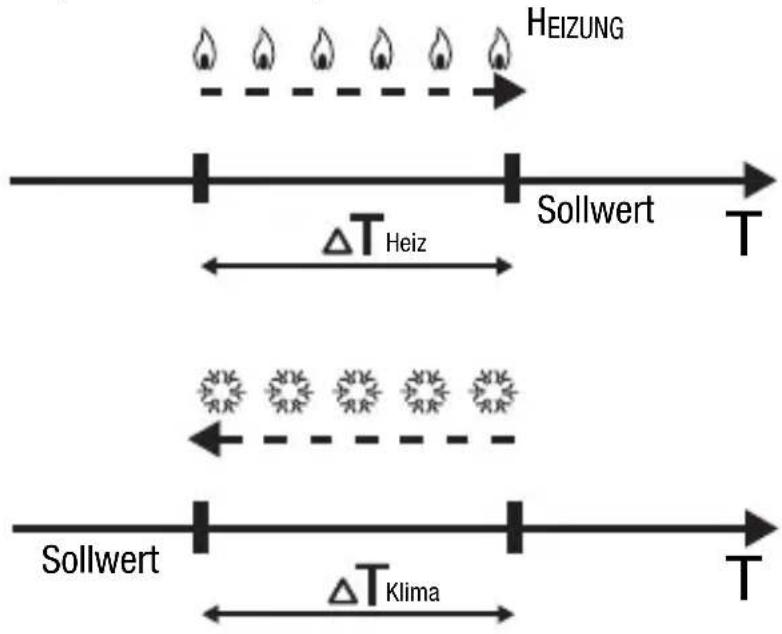

Wenn Regellogik = 2-Punkt

P09Heiz - Differenzwert der Regelung mit 2-Punkt | P09Klima - Differenzwert der Regelung mit 2-Punkt

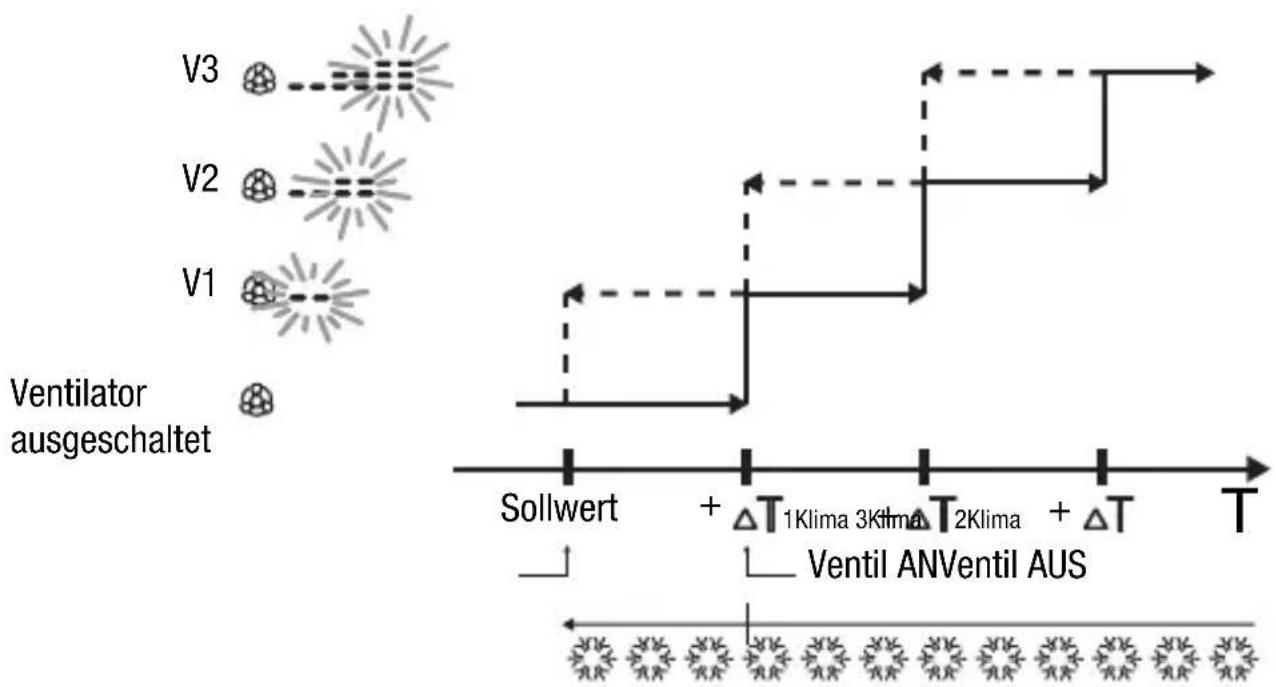

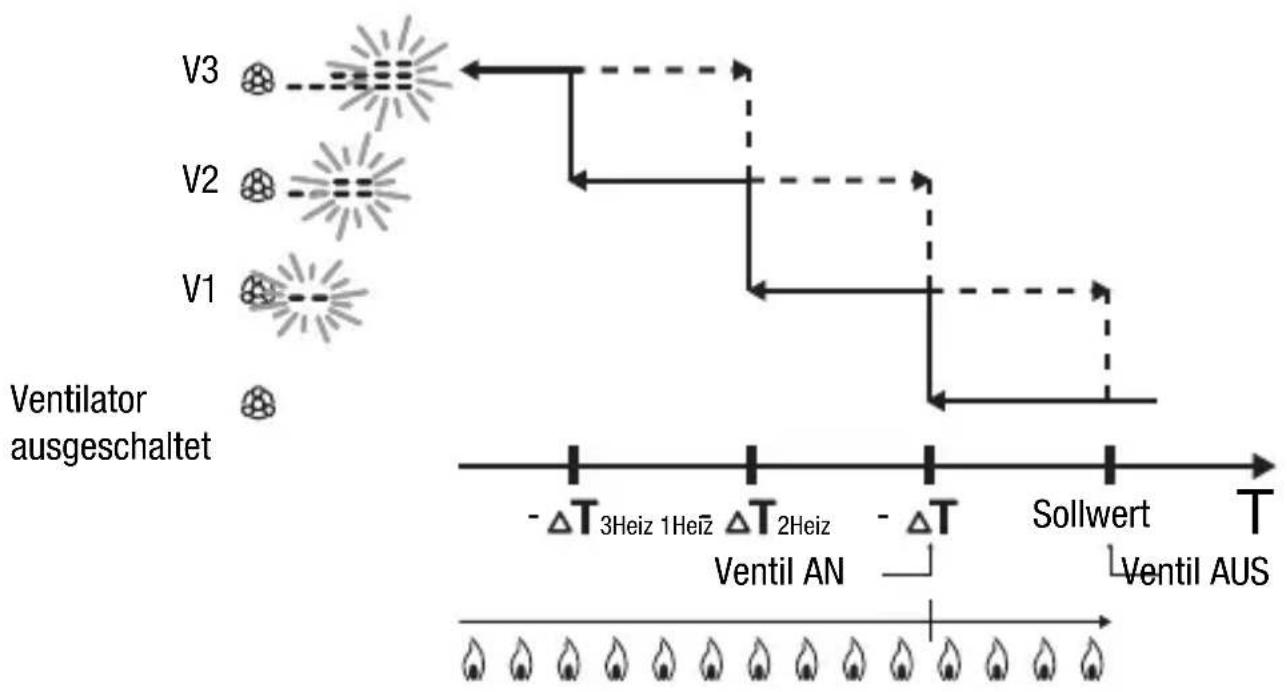

Wenn Regellogik = Fan Coil

P10Heiz - Differenzwert der Regelung Drehzahl Klima - Differenzwert der Regelung Drehzahl 1

P11Heiz - Differenzwert der Regelung Drehzahl Klima - Differenzwert der Regelung Drehzahl 2

P12Heiz - Differenzwert der Regelung Drehzahl Klima - Differenzwert der Regelung Drehzahl 3

Wenn das Gerät über ETS als Slave konfiguriert mit Einstellung der Betriebsart oder selbstständig mit aktivierter Fernsteuerung

P13 - Aktivierung/Deaktivierung der Slave-Funktion

Wenn Funktion Slave = aktiviert oder das Gerät über ETS als Slave konfiguriert mit Einstellung der Sollwerte

P14 - Intervall für Veränderung Sollwert zur manuellen Übersteuerung

Wenn Funktion Slave = deaktiviert

P15 - Aktivierung Fernbedienung Einstellung Modus

BEDIENUNGSANWEISUNG

Die Taste zum Durchblättern der Sequenz und Bestätigung der angezeigten Werte drücken, bis der Parameter angezeigt wird, der geändert werden soll. Das Verlassen der Parametereinstellprozedur erfolgt durch erneutes Drücken der Taste SET, oder automatisch 30 Sekunden nach dem letzten Tastendruck.

Zum Einstellen der Heizungs- und Klimatisierungsparameter müssen beiden Sequenzen ausgeführt werden (in der zweiten Sequenz können die gleichen Parameter bestätigt und nur die Spezifischen geändert werden).

Auswahl Heizung / Klimatisierung

Wenn das Symbol oder blinkt, kann der Betriebsmodus mit den Tasten gewählt werden.

Zur Bestätigung der Auswahl die Taste innerhalb von 30 Sekunden drücken.

3 4 5 6 7 09:50 SET

Einstellung des Wochentags

Wenn der Strich des Wochentages blinkt, mit den Tasten ∧∨ den laufenden Tag auswählen.

(Montag=1, Dienstag=2 ... Sonntag=7).

Zur Bestätigung des eingestellten Werts die Taste © innerhalb von 30 Sekunden drücken.

09:50 SET

Einstellung der Stunde

Wenn die Ziffern der Stunde blinken, die Einstellung mit den Tasten vornehmen.

Zur Bestätigung des eingestellten Werts die Taste © innerhalb von 30 Sekunden drücken.

09:50 SET

Einstellung der Minuten

Wenn die Ziffern der Minuten blinken, die Einstellung mit den Tasten Vornehmen.

Zur Bestätigung des eingestellten Werts die Taste © innerhalb von 30 Sekunden drücken.

BEDIENUNGSANWEISUNG

Einstellung der Temperatureinheit

Wenn das Symbol °C oder °F der Temperatur anfängt zu blinken, kann die Temperatureinheit mit den Tasten ∧V gewählt werden.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P01Heiz - Einstellung Sollwert (Heizung)

Bei der Anzeige des Symbols T beginnt der Temperaturwert zu blinken. Den Wert (T. ABSENKUNG) mit den Tasten ∧V einstellen.

Zur Bestätigung des eingestellten Werts die Taste●Innerhalb von 30 Sekunden drücken.

P01Klima - Einstellung Sollwert (Klimatisierung)

Bei der Anzeige des Symbols T beginnt der Temperaturwert zu blinken. Den Wert (T. KOMFORT) mit den Tasten ∧∨ einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P02Heiz - Einstellung Sollwert (Heizung)

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert (T: PREKOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P02Klima - Einstellung Sollwert (Klimatisierung)

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert T: (TPREKOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

BEDIENUNGSANWEISUNG

P03Heiz - Einstellung Sollwert (Heizung)

Bei der Anzeige des Symbols T beginnt der Temperaturwert zu blinken. Den Wert (TKOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P03Klima - Einstellung Sollwert (Klimatisierung)

Bei der Anzeige des Symbols T beginnt der Temperaturwert zu blinken. Den Wert (T ABSENKUNG) mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste●Innerhalb von 30 Sekunden drücken.

P04Heiz - Einstellung Frostschutztemperaturwert

Bei der Anzeige des Symbols beginnt der Temperaturwert zu blinken. Den Wert der Frotschutztemperatur mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P04Klima - Einstellung Übertemperaturschutzwert

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert des Übertemperaturschutzes mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

ACHTUNG!

Bei den Sollwerten gelten folgende Einschränkungen:

- HEIZUNG

T FROSTSCHUTZ

T. T: T:

- KLIMATISIERUNG

T. T: T: TÜBERTEMPERATURSCHUTZ:

BEDIENUNGSANWEISUNG

Bei der Anzeige von P05, wird die Regellogik der Temperaturregelung angezeigt.

(00 = 2-Punkt Regelung, 01 = Proportionalregelung, 02 = Fan Coil Steuerung)

Die Regellogik der Temperaturregelung kann lokal nicht geändert werden.

Wenn die 2-Punkt Regelung eingestellt wurde, zum Punkt P09 springen, bei Fan Coil zum Punkt P10 gehen, bei Proportionalregelung zum Punkt P06 gehen.

2-PUNKT REGELUNG

Die Temperaturregelung wird deaktiviert, wenn die Raumtemperatur dem Sollwert entspricht und wird wieder aktiviert wenn:

• die Temperatur für die Heizung gleich oder kleiner dem Sollwert - Heiz ist;
• die Temperatur für die Klimatisierung gleich oder größer dem Sollwert + Klima ist.

Nachfolgende Grafiken zeigen die beiden Funktionsarten.

HEIZUNG Sollwert T ΔT Heiz Sollwert T ΔT Klima

KLIMATISIERUNG

Um ständiges Umschalten zu vermeiden, kann der Thermostat bis zu 2 Minuten warten, bevor der Einschaltbefehl des Antriebs für die Steuerung der Temperaturregelung geschickt wird.

BEDIENUNGSANWEISUNG

PROPORTIONALREGELUNG

Das Thermostat prüft am Ende jeder Taktzeit die Raumtemperatur und moduliert je nach festgestellter Abweichung zum eingestellten Sollwert das Ein- und Ausschalten des Heizkessels (PWM) oder sendet einen Befehl für die Steuerung des Heiz- oder Kühlelements (dauernde Regelung).

FAN COIL STEUERUNG

Beim Erreichen des Temperatursollwerts - T_1Heiz (bei Heizung) oder Sollwert + 1Klima (bei Klimatisierung) wird eine Nachricht AN oder ein Wert 100% zur Öffnung des Ventils und eine Nachricht AN (Regelung Drehzahl 3) oder ein Wert 1 Byte (dauernde Regelung) zum Einschalten der Drehzahl V1 geschickt. Bei Sollwert - T_2Heiz (bei Heizung) oder Sollwert + T_2Klima (bei Klimatisierung) wird die Drehzahl V2 aktiviert, bei Sollwert - T_3Heiz (bei Heizung) oder Sollwert + T_3Klima (bei Klimatisierung) wird die Drehzahl V3 aktiviert.

BEDIENUNGSANWEISUNG

HEIZUNG
    note right of E: -T 3Heiz 1Heiz
    note right of F: -T 2Heiz
    note right of E: -T
    note right of F: -T
    note right of E: -Sollwert
    note right of F: -Ventil AN

KLIMATISIERUNG

Um ständiges Schalten zu vermeiden, kann der Thermostat bis zu 2 Minuten warten, bevor der Einschaltbefehl dem Antrieb für die Steuerung der Temperaturregelung oder den Kanälen des Antriebs zur Steuerung der Fan Coil Drehzahl geschickt wird.

BEDIENUNGSANWEISUNG

ACHTUNG: Für die Steuerung der Fan Coil Drehzahl mit Regelung Typ AN/AUS wird, falls kein Antrieb mit Verriegelung zur Verfügung steht, die Aktivierung der Benachrichtungen durch den gesteuerten Antrieb empfohlen, und die Verknüpfung der entsprechenden Objekte in der Konfiguration des ETS-Projekts. In diesem Fall (z.B. beim Übergang von V1 auf V2) übermittelt das Thermostat einen Befehl zum Einschalten der Drehzahl V2 erst nachdem die Meldung über das Öffnen des Steuerkontakts Drehzahl V1 (Drehzahlübergang AUS) empfangen wurde. Bei fehlender Meldung sendet das Thermostat den Befehl zum Öffnen des Kontakts, bis es eine positive Antwort erhält. Dieser Zustand wird im Display durch das blinkende Symbol angezeigt. Wenn der Zustand anhält, muss zum Verlassen der Blockierbedingung gleichzeitig die Taste FAN und die mittlere Taste für 5 Sekunden gedrückt werden.

P06 - Einstellung Taktzeit

Bei der Anzeige von P06 die Dauer der Taktzeit mit den Tasten ∧∨ einstellen.

Die möglichen Werte sind: 5, 10, 20, 30, 40, 50, 60 Minuten. Für Heizung und Klimatisierung können unterschiedliche Taktzeiten eingestellt werden.

Zur Bestätigung des eingestellten Werts die Taste●innerhalb von 30 Sekunden drücken.

P07 ΔT 1.6°C SET

P07 - Einstellung Differenzwert der Proportionalregelung Bei der Anzeige von P07 den Differenzwert der Regelung mit den Tasten einstellen.

Mögliche Werte von 0,4 °C bis 3,2 °C, mit Schritten von 0,4 °C.

Für Heizung und Klimatisierung können unterschiedliche Regeldifferenzwerte eingestellt werden.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

Wenn während der Konfiguration mit ETS als Kontrollwert der Wert 1 Bit eingestellt wurde, zum HINWEIS 1 springen, andernfalls mit Punkt P08 fortfahren.

BEDIENUNGSANWEISUNG

P08 20 SET

P08 - Minimaler Prozentwert für Befehlsübermittlung

Bei der Anzeige von P08 die prozentuale Auflösung für die Übermittlung des Befehls an das Steuergerät der Temperaturregelung einstellen.

Die möglichen Werte sind: 5%, 10%, 20%.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

Zum HINWEIS 1 springen.

P09 - Einstellung Differenzwert der Regelung mit 2-Punkt

Bei der Anzeige des Symbols den Differenzwert der Regelung mit den Tasten einstellen.

Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

Der Differenzwert ist die Abweichung zwischen dem eingestellten Sollwert und der tatsächlichen Einschalttemperatur. Für Heizung und Klimatisierung können unterschiedliche Differenzwerte eingestellt werden. Abgesehen von besonderen Situationen wird empfohlen, die voreingestellten Werte beizubehalten.

P10 - Differenzwert der Regelung Drehzahl 1

Bei der Anzeige von P10, den Differenzwert der Regelung Drehzahl V1 einstellen.

Mögliche Werte: Von 0,2 °C bis 2 °C, mit Schritten von 0,1 °C. Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

P11 - Differenzwert der Regelung Drehzahl 2

Bei der Anzeige von P11, den Differenzwert der Regelung Drehzahl V2 einstellen.

Mögliche Werte: Von 0,2 °C bis 2 °C, mit Schritten von 0,1 °C. Zur Bestätigung des eingestellten Werts die Taste ☐ innerhalb von 30 Sekunden drücken.

Dieser Parameter ist wichtig, wenn die Anzahl der Fan Coil-Stufen, die vom ETS eingestellt wurden, größer als 1 ist.

BEDIENUNGSANWEISUNG

P12 - Differenzwert der Regelung Drehzahl 2

Bei der Anzeige von P12, den Differenzwert der Regelung Drehzahl V3 einstellen.

Mögliche Werte: Von 0,2 °C bis 2 °C, mit Schritten von 0,1 °C. Zur Bestätigung des eingestellten Werts die Taste innerhalb von 30 Sekunden drücken.

Dieser Parameter ist wichtig, wenn die Anzahl der Fan Coil-Stufen, die vom ETS eingestellt wurden, 3 ist.

Wenn das Gerät von ETS als Slave mit Sollwerteinstellung konfiguriert wurde, zu Punkt 14 springen; wenn es als Slave mit Einstellung Modus oder Stand alone Geräte mit aktivierter Fernsteuerung konfiguriert wurde, zu Punkt P13 springen. In den anderen Fällen ist die Programmierung abgeschlossen; die Taste SET drücken, um zum normalen Betrieb zurück zu kehren.

P13 - Aktivierung/Deaktivierung der Slave-Funktion

Bei der Anzeige von P13 kann die Slave-Funktion deaktiviert und die Stand alone-Funktion aktiviert werden und umgekehrt (01 = Slave-Funktion, 00 = Stand alone-Funktion).

Zur Bestätigung des eingestellten Werts die Taste●Innerhalb von 30 Sekunden drücken.

Wenn der Parameter P13=00 (Funktion Slave deaktiviert) ist, zum Punkt P15 wechseln, wenn P13=01 (Funktion Slave aktiviert) ist, zum Punkt P14 wechseln.

P14 - Intervall für Veränderung Sollwert zur manuellen Übersteuerung

Bei Anzeige des Texts P14 mit den Tasten den zulässigen Abweichungsbereich (min/max) des Werts eingeben, der beim aktiven Sollwert bei manueller Übersteuerung angewendet werden soll. Der Intervall ist symmetrisch: Bei Auswahl von 3,5°C wird der Intervall zwischen -3,5°C und +3,5°C definiert.

Mögliche Werte: Von 0 °C bis 5 °C, mit Schritten von 0,1 °C. Die Programmierung ist abgeschlossen. Die Taste SET drücken, um zum normalen Betrieb zurück zu kehren.

BEDIENUNGSANWEISUNG

P15 - Aktivierung Fernsteuerung zur Einstellung Betriebsart- und modus

Bei der Anzeige von P15 die Fernbedienung mit den Tasten ∧∨ ein- oder ausschalten.

(AUS = Fernbedienung ausgeschaltet, AN = Fernbedienung eingeschaltet)

Die Aktivierung wird im Display durch das Symbols angezeigt.

Die Aktivierung der Fernbedienung ermöglicht die Ferneinstellung der Betriebsart und -modus, z.B. mit der GSM EIB Fernsteuerung (GW 90 815).

Die Programmierung ist abgeschlossen. Die Taste SET drücken, um zum normalen Betrieb zurück zu kehren.

Kurzzeitiges Übersteuern der Temperatur

In den Betriebsarten Absenkung, Prekomfort und Komfort oder im Steuermodus Master/Slave mit Sollwert kann der aktive Temperatursollwert mit den Tasten vor übergehend übersteuert werden, um den gewünschten Wert einzustellen. Den Wert mit der Taste bestätigen, oder 5 Sekunden abwarten.

1 2 3 4 5 6 7 09:50 T=28.0°C

Die Aktivierung der Übersteuerung wird im Display durch die blinkende Anzeige von T., oder oder T angezeigt.

Bei Verwendung des Steuermodus Slave beschränkt sich die Änderung der Sollwerttemperatur auf den Wert des Parameters

P14 - Intervall für Veränderung Sollwert zur manuellen Übersteuerung.

Rückstellung und Wiederherstellung der Werkseinstellung

Für eine vollständige Rückstellung des Thermostats gleichzeitig die Tasten FAN und SET für 2 Sekunden drücken, das Gerät muss dabei mit Busspannung versorgt sein.

Achtung: Alle eingestellte Parameter werden gelöscht.

Beim erneuten Einschalten verwendet das Thermostat die werksseitig eingestellten Parameter. Das Thermostat stellt sich in Heizbetrieb, in der Modalität ein.

BEDIENUNGSANWEISUNG

Voreingestellte Parameter

Wochentag		1: Montag
Uhrzeit		00:01
Sollwert Heizungstemperatur	T1	16 °C
	T2	18 °C
	T3	20 °C
	T_FROSTSCHUTZ	5 °C
Sollwert Klimatisierungstemperatur	T1	24 °C
	T2	26 °C
	T3	28 °C
	TÜBERTEMPERATURSCHUTZ	35 °C
Temperatureinheit		°C
Regellogik		2-Punkt
Differenzwert der Regelung	Heizung	0,2 °C
2-Punkt Regelung	Klimatisierung	0,5 °C
Differenzwert der Regelung Proportionalregelung		1,6 °C
Taktzeit		20 Minuten
Überwachungsmodus		Slave

Verhalten bei Ausfall und Wiederherstellung der Busversorgung

Bei Ausfall der Busversorgung führt das Gerät keinerlei Aktion aus. Datum und Uhrzeit werden durch die Pufferbatterien (aufladbare Batterie) gespeichert, alle anderen Einstellungen werden in einem nicht flüchtigen Speicher gesichert. Mit reinem Batteriebetrieb steht unter den folgenden Bedingungen eine Autonomie von 36 Stunden zur Verfügung:

• Visualisierung Uhrzeit aktiv
• Messung und Anzeige Temperatur nicht aktiv (es erscheinen Striche);
• Rückbeleuchtung nicht aktiv
• Fronttasten nicht aktiv (außer bei gleichzeitigem Druck von FAN und SET).

Bei Fehlen der Busversorgung führt das gleichzeitige Drücken von FAN und SET für 2 Sekunden zur internen Trennung der Pufferbatterie. Diese Funktion wird verwendet, um die Batterieenergie zu sparen, wenn das Gerät für längere Zeit nicht verwendet wird. Die Batterie wird automatisch wieder verbunden, wenn das Gerät Spannung über den Bus erhält. Die eingestellten Programme gehen weder bei Ausfall der Busversorgung noch bei Trennung der Batterie verloren.

Das Gerät ist max. 5 Sekunden nach Wiederherstellung der Busversorgung wieder voll funktionsfähig.

Ohne Pufferbatterien wird das Thermostat bei Wiederherstellung der Busspannung im Modus AUS eingeschaltet.

BEDIENUNGSANWEISUNG

Batteriewechsel

Die Befestigungsschraube unter dem Gerät entfernen und das Thermostat gemäß folgender Abbildung vom Haltesockel entfernen.

Den Deckel des Batteriefachs entfernen und den entladenen Akku durch einen anderen des gleichen Typs (ML1220) ersetzen, dabei auf die angegebene Polung achten.

Das Thermostat wieder gemäß der in der Abbildung dargestellten Folge auf dem Haltesockel einrasten und wieder mit der Schraube auf der Unterseite befestigen.

- Wenn die Busversorgung des Thermostats während des Batteriewechsels unterbrochen wurde, müssen Datum und Uhrzeit wieder eingestellt werden. - Die Batterie nicht ins Feuer werfen.

- Die Batterie ist Sondermüll, ihre Entsorgung wird durch besondere gesetzliche Vorgaben geregelt, sie muss besonderen Entsorgungsstellen zugeführt werden.

Reinigung des Thermostats

Das Thermostat muss mit einem trockenen Tuch gereinigt werden.

INSTALLATIONSANWEISUNG

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen.

Richtige Positionierung

Um eine korrekte Erfassung der Raumtemperatur zu gewährleisten, darf das Thermostat nicht in Nischen, neben Türen oder Fenster, neben Heizkörpern oder Klimageräten montiert werden und er darf keinem direkten Luftzug oder direkter Sonnenbestrahlung ausgesetzt werden.

Der Haltesockel wird in einer Höhe von 160 cm über Fußbodenhöhe montiert, und kann direkt mit Dübeln an die Wand oder auf ein rundes oder eckiges Gehäuse (2 Module, Achsabstand 60 mm) geschraubt werden.

Montage mit Dübeln

INSTALLATIONSANWEISUNG

Montage auf rundem (oder eckigem) Gehäuse

em (oder eckigem) Gehäuse

Hinweise zur Installation KNX/EIB

1. Die Länge der Busleitung zwischen dem EIB Thermostat und dem Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen dem EIB Thermostat und dem am weitesten entfernt liegenden, zu steuernden KNX/EIB-Gerät darf 700 Meter nicht überschreiten.
3. Um unerwünschte Signale und Überspannungen zu vermeiden, sind Ringkreise so weit wie möglich zu vermeiden.
4. Es muss ein Mindestabstand von 4 mm zwischen den einzeln isolierten Kabeln der Buslinie und den Kabeln der Stromleitung eingehalten werden.

Bus ≥ 4 mm 230 V

1. Der Stromdurchgangsleiter der Abschirmung darf nicht beschädigt werden.

Buskabel Elektrischer Durchgangsleiter Abschirmung

INSTALLATIONSANWEISUNG

ACHTUNG: Die nicht verwendeten Bussignalkabel und der Stromdurchgangsleiter dürfen nie spannungsführende Elemente oder den Erdungsleiter berühren.

Elektrische Anschlüsse

bus +

Elektroanschlussschema

1. Vor dem Anschluss an den KNX/EIB-Bus müssen die aufladbare Pufferbatterie eingesetzt werden (siehe Abschnitt Batteriewechsel).
2. Die rote Ader des Buskabels an die rote Klemme (+) des Terminals und die schwarze Ader an die schwarze Klemme (-) anschließen. Es können bis zu 4 Buslinien an den Busterminal angeschlossen werden (Adern der gleichen Farbe in die gleiche Klemme).

Verbindung Busgerät Verbindung Buskabel

1. Die Abschirmung, den Stromdurchgangsleiter und die verbleibenden weißen und gelben Adern des Buskabels (falls ein Buskabel mit 4 Leitern verwendet wird), die nicht benötigt werden, isolieren.

INSTALLATIONSANWEISUNG

1. Die Busklemme in die entsprechenden Steckkontakte des Gerätes einsetzen. Die korrekte Montagerichtung wird durch die Befestigungsführungen vorgegeben.

INSTALLATIONSANWEISUNG

Vervollständigung

Das Thermostat gemäß der in der Abbildung dargestellten Folge auf dem Haltesockel einrasten und mit der mitgelieferten Schraube befestigen.

Kommunikation	KNX/EIB Bus
Stromversorgung	Über KNX/EIB Bus, 29 V dc SELV+ 1 Akku ML1220 3 V für die AktualisierungDatum/Uhrzeit bei Ausfall der Busspannung
Stromaufnahme des Bus	5 mA
Buskabel	KNX/EIB TP1
Bedienelemente	5 Fronttasten1 Miniatur-Programmiertastephysikalische Adresse
Anzeigeelemente	1 LCD-Display mit LED-Hintergrundbeleuchtung(zeitgesteuert nach Eingriff des Anwenders)1 rote Programmier-LED physikalische Adresse
Bereich der Anzeige Temperatur	0 ÷ +45 °C
Messelemente	1 NTC-SensorMessauflösung: 0,1 °CMessgenauigkeit: ±0,5 °C bei 20 °CIntervall zwischen zwei Messungen: 1 Minute
Temperaturregelbereich	T Frostschutz: +2 ÷ +7 °CT Übertemperaturschutz: +30 ÷ +40 °CAndere Sollwerte: +5 ÷ +40 °C
Nutzungsumgebung	Innen, trockene Standorte
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +70 °C
Relative Luftfeuchtigkeit	max 93% (ohne Kondensation)
Busanschluss	Einrastklemme, 2 Pin ∅ 1 mm
Schutzgrad	IP20
Abmessung (B x H x T)	85 x 95 x 23 mm
Normverweise	Niederspannungsrichtlinie 2006/95/EGRichtlinie über der elektromagnetischenKompatibilität 89/336/EWGEN50090-2-2, EN60730-1
Zertifizierungen	KNX/EIB
