BEDIENUNGSANLEITUNG GW14763 Gewiss

Easy Thermostat für Wandmontage

GW 10763 GW 14763

INDICE

AVVERTENZE GENERALI

EN50090-2-2, EN60730-1

1 mini programming key

Display elements 1 LED backlit LCD display

EN50090-2-2, EN60730-1

EN50090-2-2, EN60730-1

EN50090-2-2, EN60730-1

ALLGEMEINE BESCHREIBUNG

Kurzbeschreibung 125
Position der Bedienelemente 126
Steuergutschreibung 127
Überwachungsmodus 128
Betriebsart. 128

BEDIENUNGSCANWEISUNG

Parametereinstellung 130
Rückstellung und Wiederherstellung der Werkseinstellung 140
Kurzzeitiges Übersteuern der Temperatur 140
Voreingestelle Parameter 141
Verhalten bei Ausfall und Wiederherstellung der Busversorgung 142

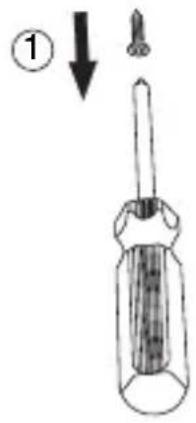

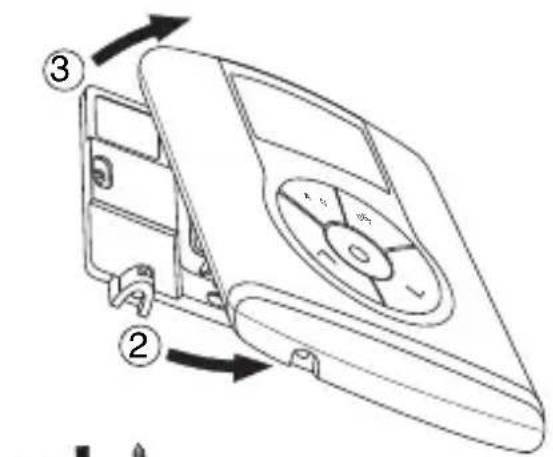

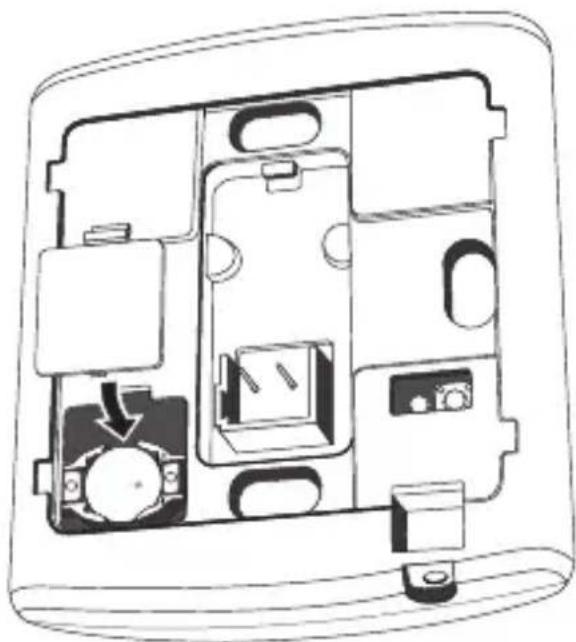

Batteriewechsel 143
Reinigung des Thermostats 144

INSTALLATIONSANWEISUNG

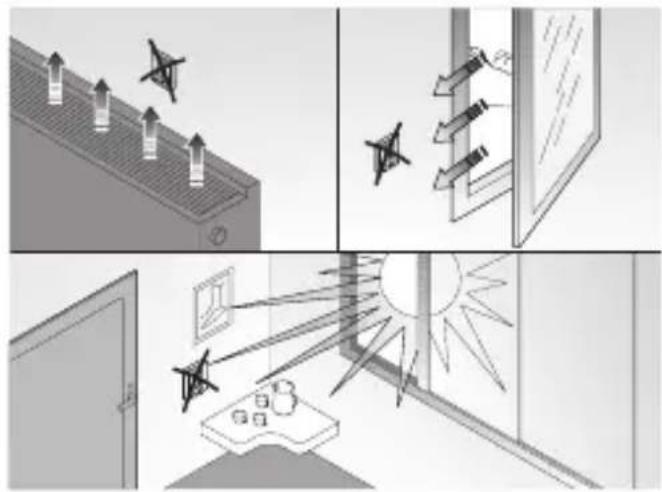

Richtige Positionierung 145

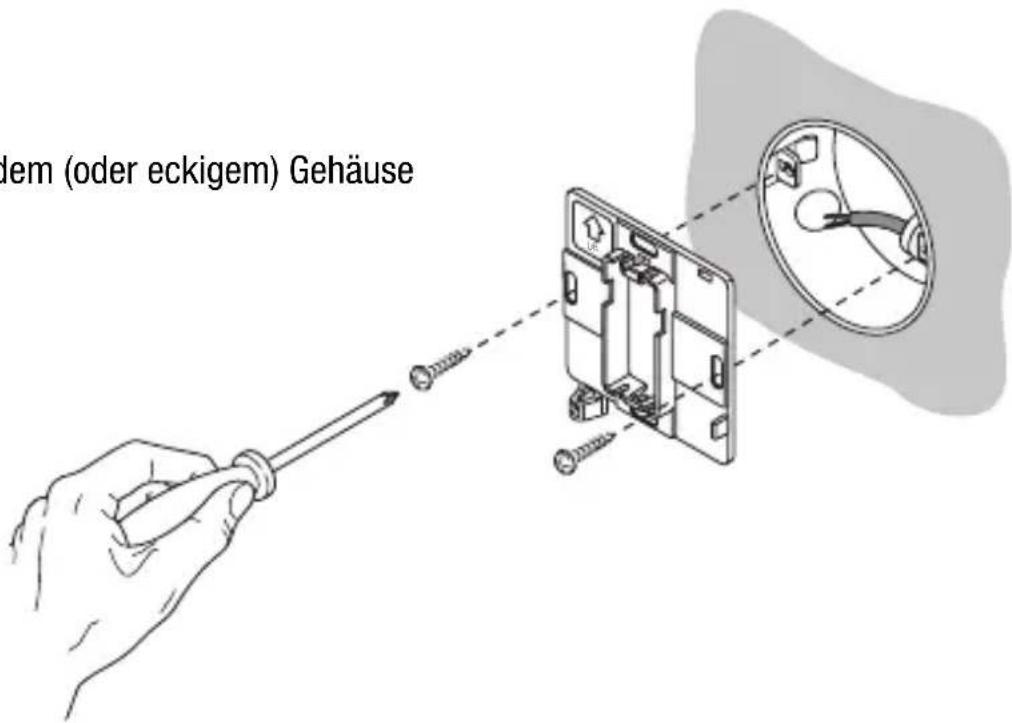

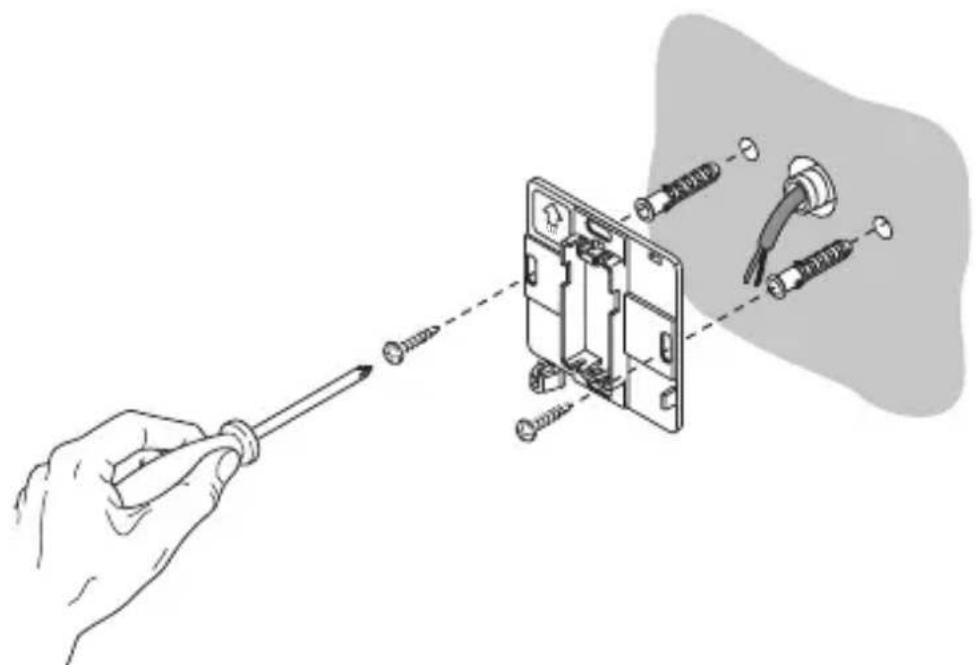

Montage des Haltesockels 145

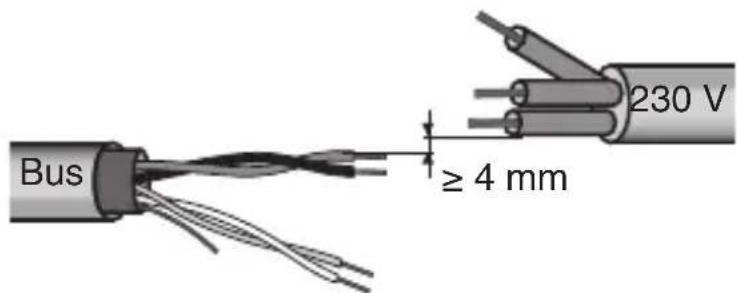

Hinweise zur Installation KNX/EIB 146

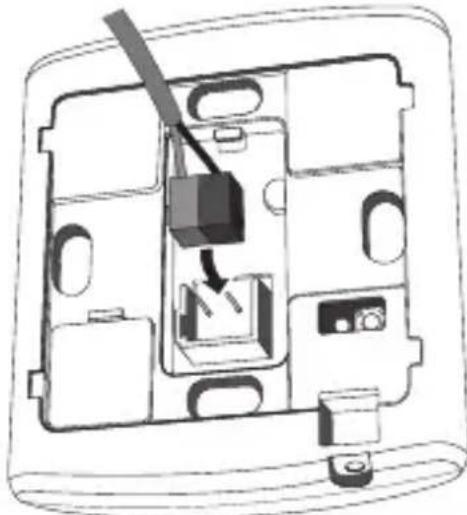

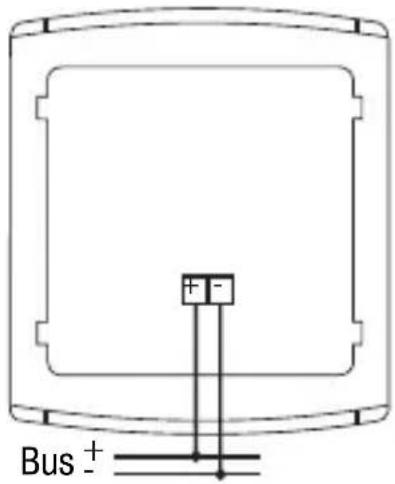

Elektrische Anschlisse 147

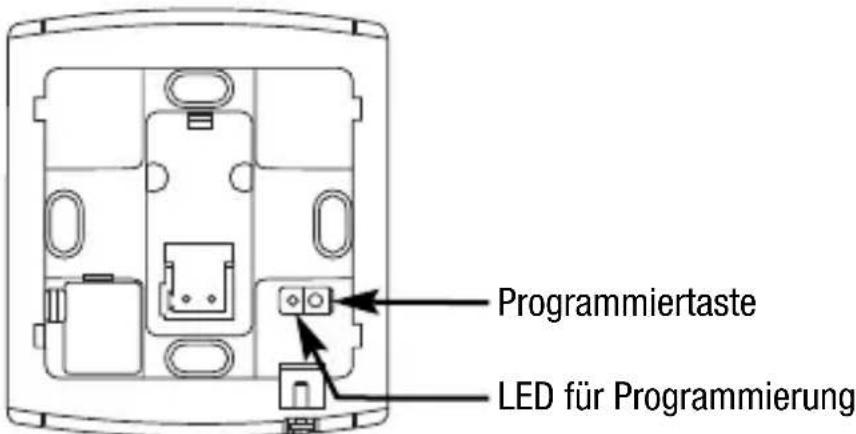

Initialisierung mit dem Easy Basisgerät 148
Vervollständigung 149
Programmierung mit dem Easy Basisgerät 149

TECHNISCHE DATEN 152

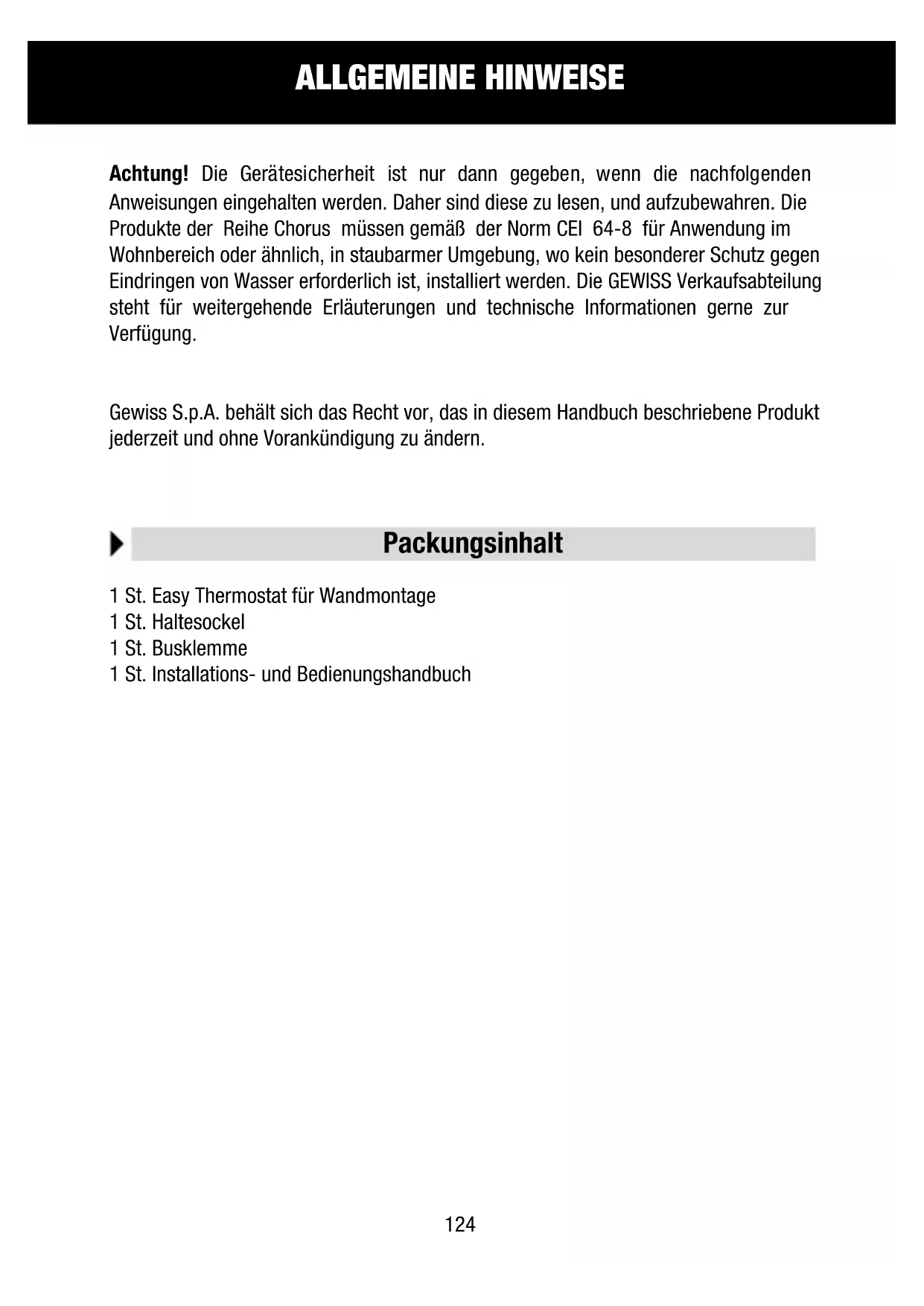

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren. Die Produkte der Reihe Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden. Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationenigeria zur Verfugung.

Gewiss S.p.A. besteht sich das Recht vor, das in diesen Handbuch beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern.

Packungsinhalt

1 St. Easy Thermostat für Wandmontage
1 St. Haltesockel
1 St. Busklemme
1 St. Installations- und Bedienungshandbuch

ALLGEMEINE BESCHREIBUNG

Kurzbeschreibung

Das Easy Thermostat für Wandumontage erhöht die Temperaturregelung des Raums, in dem es installiert ist. Die Temperaturregelung erfolgt durch Ansteuerung der KNX/EIB-Antriebe der Heizungs- oder Klimaanlage, einschließlich eventueller Fan Coil, über den KNX/EIB-Bus des Home Automation Systems. Im Zusammenhang mit Easy Thermostattemn zur Wandumontage (GW 10 761 - GW 14 761), bei denen über den Bus die Betriebsart und -modus empfangen wird, erhöht das Thermostat die Erstellung von Temperaturregelanlagen mit mehreren Zonen.

Die Thermostat verwenden die lokal eingestellen Sollwerte.

Das Thermostat erfolglicht:

• 2 Funktionarten: Hezung und Klimatisierung;
• 4 Betriebsarten: AUS, Absenkung, Prekomfort und Komfort;
• 4 Solltemperaturen für die Heizung (Tabsenkung, Tprekomfort, Tkomfort, Tfrostschutz);
• 4 Soltemperaturen für die Klimatisierung (Tabsenkung, Tprekomfort, Tkomfort, Tübertemperaturschutz);
• 3 Kontrollalgorithmen, lokal wählbar: über 2 Punkt (Befehl AN/AUS) und PI (Kontrolle Typ PWM) und Drehzahlkontrolle einer Fan Coil (automatisch oder manuell).

Das Thermostat wird von der Buslinie versorgt und ist mit einem LCD-Display mit zeitgesteuerter Hintergrundbeleuchtung, 5 Bedientasten, einem integrierten Sensor für die Erfassung der Umgebungstemperatur (dessen Wert alle 15 Minuten auf den Bus übertragen wird), einer aufladbaren Batterie (mitgeliefert) für die Speicherung des angezeigten Datum und Uhrzeit (für evtl. Ausfall der Busspannung).

Die Ausgangskanäle des Thermostats konnen wie folgt konfiguriert werden:

• Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe (max. 2), die die Heiz-/Kühlelemente steuern;
• Drehzahlregelung der Fan Coil (max. 3 Drehzahlen);
• Übertragen der Einstellungen (Betriebsart und -modus) und die aktuellen Daten (gemessene Temperatur) an andere Geräte, z.B. der GSM-Fernsteuerung.

Die Eingangskanäle des Thermostats konnen wie folgt konfiguriert werden:

• Ferneinstellung der Betriebsart und -modus des Thermostats mit anderen KNX/EIB-Geräten (z.B. mit dem Easy Thermostatting oder der GSM-Fernsteuerung);
• Verwalten von Szenen, Zuordnen einer Funktionart oder -modus an eine Szene;
• Verwalten einer Eingangsmeldung, beispelseweise eines Fensterkontakts, um gleichzeitig das Thermostat auszuschalten.

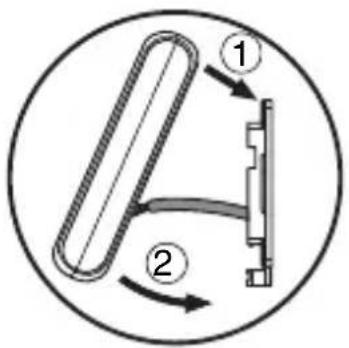

Das Gerät wird mit dem mitgelieferten Flansch an der Wand installiert, dieser kann direkt mit Dübeln an die Wand oder auf ein rundes oder eckiges UP-Gehäuse geschraubt werden.

ALLGEMEINE BESCHREIBUNG

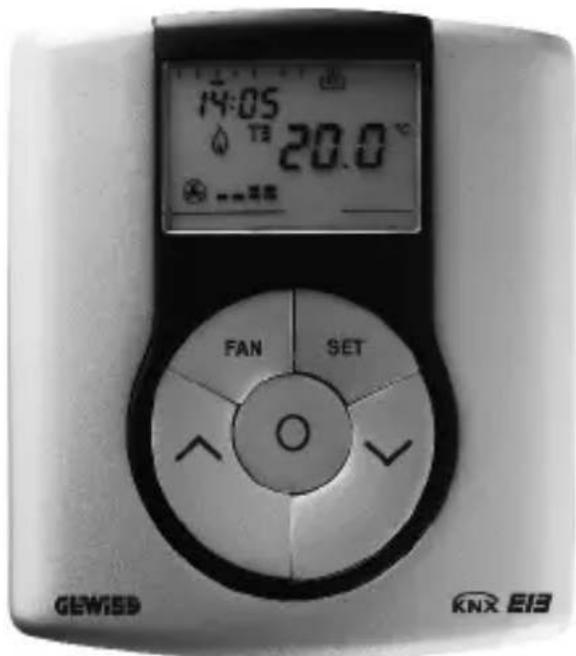

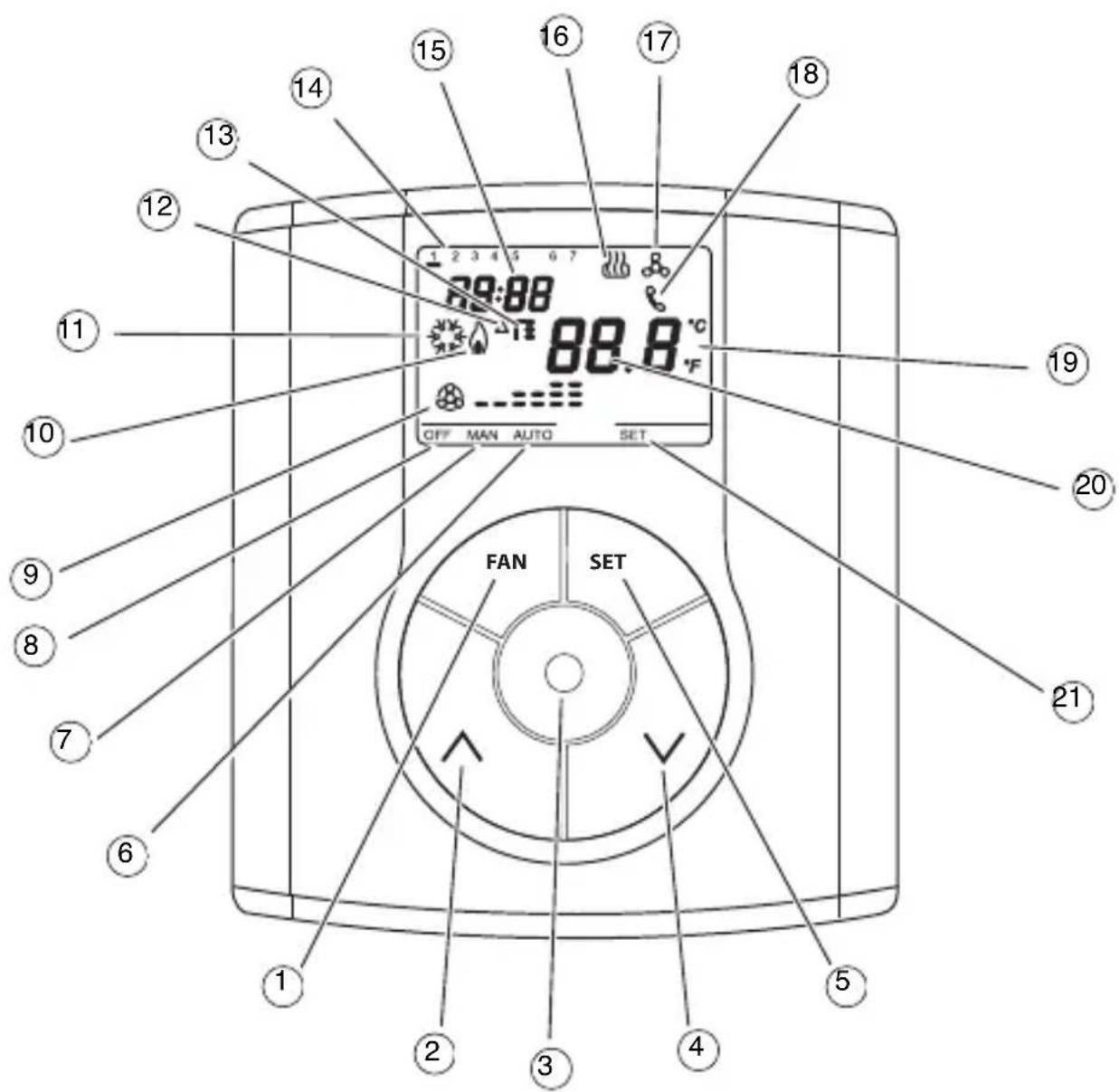

Position der Bedienelemente

Das Thermostat ist mit einem rückbeleuchteten LCD-Display und fünf Steuertasten ausgestattet, die immer zugänglich sind.

ALLGEMEINE BESCHREIBUNG

Steuerungsbeschreibung

STEUERTASTEN Symbol Seite

① Drehzahlregelung Fan Coil FAN 130
(2) Temperaturregelung (+)/Parameterauswahl 140
3 Auswahl Funktionsmodus / Bestätigung 128
(4) Temperaturregelung (-)/Parameterauswahl 140
(5) Parameteinstellung SET 130

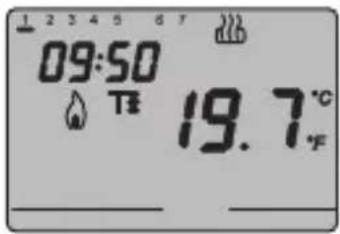

DISPLAYANZEIGEN

⑥ Automatische Betriebsart der angeschlossenen Fan CoilAUTO
7 Manuelle Betriebsart der angeschlossenen Fan Coil MAN
8 Thermostat in Betriebsart AUS AUS
9 Betriebsart Drehzahl AUS Fan Coil eingeschaltet Drehzahl 1 Drehzahl 2 Drehzahl 3

10 Aktivierung Hezung
11 Aktivierung Klimatisierung
12 Temperaturdifferenz
13 Temperatursollwert-Betriebsart T. Te T
14 Wochentag
15 Uhr
Heizungsbetrieb
17 Klimatisierungsbetrieb
18 Fernbetätigung der Befehle
19 Temperaturmesseinheit C/°F
20 Gemessene Raumtemperatur
21 Parameteinstellung SET

Überwachungsmodus

Das Thermostat kann auf 2 verschiedene Überwachungsmodi eingestellt werden:

• Slave: Der Betrieb hängt von dem als Master konfiguriertem Gerät ab (z.B. der EIB Easy Thermostattinger GW 10 761), der die Betriebsart und -modus des Thermostatsvorgibt. Mit thisem Modus verwendet das Thermostat die lokal eingestillten Sollwerte. Der eingestellte Temperatursollwert kann geändert werden (Änderung max. ± 3°C), eine Änderung der Betriebsart ist nicht möglich. Der geänderte Sollwert bleibt gültig, bis das Master-Gerät eine neue Betriebsart übermittelt.
• Stand alone: Betriebsart und -modus des Thermostats werden lokal eingestellt. Die Funktion ist unabhängig von allen anderen Geräten. Im Modus Stand alone kann der Sollwert beliebig geändert werden, und das Thermostat beim Empfang von Fernbefehlen von anderen Geräten, wie beispielsweise einer Taste oder der EIB Easy GSM-Fernsteuerung GW 90 861, eingeschaltet werden.

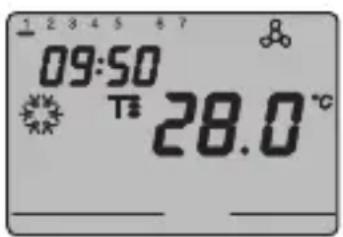

Betriebsart

Das Thermostat sieht 4 verschiedene Betriebsarten vor:

• ABSENKUNG
  PREKOMFORT
  KOMFORT
  AUS - FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

Im Bedienmodus STAND ALONE wird zum Umschalten zwischen den Betriebsarten die Taste verwendet.

Die Taste ist im Bedienmodus SLAVE nicht eingeschaltet, da die Betriebsart vom als Master konfiguriertem Gerät vorgegeben wird.

Der Thermostat timer verwendet bei den Funktionarten Absenkung, Prekomfort und Komfort ständig die entsprechenden Temperatursollwerte. Auf dem Display erscheint die gemessene Raumtemperatur und das Symbol ToderT

ALLGEMEINE BESCHREIBUNG

BEDEUTUNG VON T. T: T

Symbol	Heizung Klimatisierung
	Sollwert Betriebsart	Sollwert Betriebsart
T.	TABSENKUNG	Absenkung	TKOMFORT	Komfort
T:	TPREKOMFORT	Prekomfort	TPREKOMFORT	Prekomfort
T:	TKOMFORT	Komfort	TABSENKUNG	Absenkung

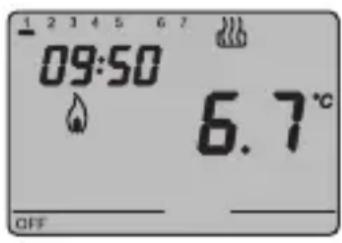

Die Frostschutzfunktion ist nur in der Betriebsart Heizung mit ausgeschalteter Temperaturregelung (AUS) aktiv. In thisem Fall verwendet das Thermostat den eingestallenten Temperatursollwert für Frostschutz und schaltet die Heizungsanlage nur ein, wenn die Raumtemperatur unter T FROSTSCHUTZ absinkt.

Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

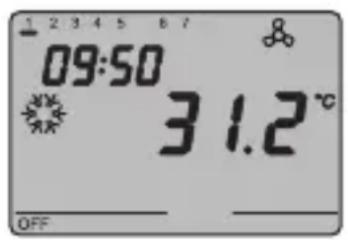

Die Übertemperaturschutzfunktion ist nur in der Betriebsart Klimatisierung mit ausgeschalteter Temperaturregelung (AUS) aktiv.

In thisem Fall verwendet das Thermostat den eingestellen Temperatursollwert für Übertemperatur und schaltet die Klimaanlage nur ein, wenn die Raumtemperatur über TÜBERTEMPERATURSCHUTZ ansteigt.

Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

BEDIENUNGSCANWEISUNG

Während des Betriebs wird das Einschalten der Hezung oder der Klimatisierung auf die folgende Weise angezeigt:

Heizung

Das Symbol zeigt an, dass der Einschaltbefehl vom Antrieb der Heizkesselsteuerung oder dem Zonenventil erfasst wurde. Wenn das Thermostat vom Antrieb keine Bestätigung der erfolgten Einschaltung erhält, beginnt das Symbol zu blinken. Anschließlich sendet das Thermostat im Minutentakt den Einschaltbefehl, bis es eine positive Antwort erhalten.

Klimatisierung

Das Symbol Zeigt an, dass der Einschaltbefehl vom Antrieb der Klimaanlagensteuerung oder dem Zonenventil erfasst wurde. Wenn das Thermostat vom Antrieb keine Bestätigung der erfolgenden Einschaltung erhalten, beginnt das Symbol zu blinken. Anschließlich sendet das Thermostat im Minutentakt den Einschaltbefehl, bis es eine positive Antwort erhalten.

Funktion mit aktiver Fan Coil-Steuerung

Auf dem Display erscheint das Symbol wenn bei der Parameteinstellung die Steuerung der Fan Coil aktiviert wird. Durch wiederholtes Drücken der Taste FAN kann die Fan Coil Drehzahl verändert, oder der Modus AUTO eingestellt werden, mit dem die Drehzahl der Fan Coil automatisch je nach Abweichung zwischen Sollwert des Geräts und der gemessenen Temperatur geregelt wird. Bei eingeschaltetem Ventilator blinkt die Anzeige der eingestillten Drehzahl der Fan Coil.

Parameteinstellung

Zur Einstellung der Thermostatparameter die Taste SET drucken. Auf dem Display erscheint die Anzeige SET und das Symbol mit der eingestellen Funktionart (Heziehung oder Klimatisierung) beginnt zu blinken.

BEDIENUNGSCANWEISUNG

Folgende Parameter konnen eingestellt werden:

Funktionsart (Heizung / Klimatisierung)

Wochentag

Stunden

Minuten

Temperaturmesseinheit

Nun können, je nach Funktionart nacheinander folgende Punkte geändert werden:

Heizung Klimatisierung
P01Heiz - Sollwert P01Klima - Sollwert	T-
P02Heiz - Sollwert P02Klima - Sollwert	T:
P03Heiz - Sollwert P03Klima - Sollwert	T:
P04Heiz - Sollwert TFROSTSCHUTZ	P04Klima - Sollwert TÜBERTEMPERATURSCHUTZ
P05 - Regellogik P05 - Regellogik
P06 - Taktzeit P06 - Taktzeit
P07 - Differenzwert der Regelung PWM	P07 - Differenzwert der Regelung PWM
P08 - Differenzwert der Regelung AN/AUS	P08 - Differenzwert der Regelung AN/AUS
P09 - Überwachungsmodus P09 - Überwachungsmodus
P10 - Aktivierung Fernbedienung P10 - Aktivierung Fernbedienung

Die Taste zum Durchblättern der Sequenz und Bestätigung der angezeigten Werte drücken, bis der Parameter angezeigt wird, der geändert werden soll. Das Verlassen der Parameteinstellprozeder erfolgt durch erneutes Drücken der Taste SET, oder automatisch 30 Sekunden nach dem letzten Tastendruck.

Zum Einstellen der Heizungs- und Klimatisierungsparameter müssen beiden Sequenzen ausgeführrt werden (in der zweiten Sequenz können die gleichen Parameter bestätigt und nur die spezifischen geändert werden).

BEDIENUNGSCANWEISUNG

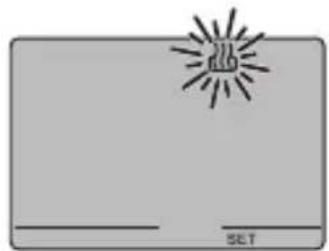

Auswahl Heizung / Klimatisierung

Wenn das Symbol, blinkt, ka. der Funktionmodus mit den Tasten Gewählt werden. Zur Bestätigung der Auswahl die Taste innerhalb von 30 Sekunden.

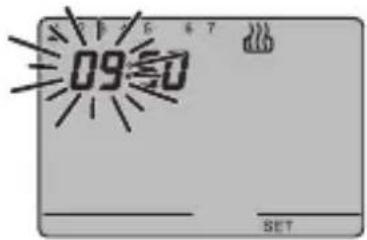

Einstellung des Wochentags

Wenn der Balken des Wochentags blinkt, den aktuellen Tag mit den Tasten wären.

(Montag=1, Dienstag=2, Sonntag=7).

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Einstellung der Stunde

Wenn die Stundenziffern blinken, diese mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Einstellung der Minuten

Wenn die Minutenziffern blinken, diese mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

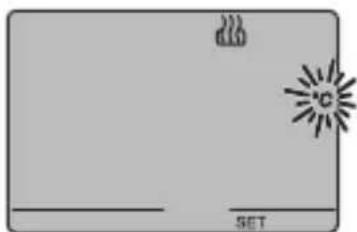

Einstellung der Temperaturmesseinheit

Wenn das Symbol ^ C oder ^ der Temperatur anfängt zu blinken, kann die Temperaturmesseinheit mit den Tasten gewählt werden.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

BEDIENUNGSCANWEISUNG

P01Heiz-Einstellung Sollwert (Heizung)

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert ABSENKUNG) mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P01Klma - Einstellung Sollwert T(Klimatisierung)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert (KoMFORT) mit den Tasten besteht.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P02Heiz - Einstellung Sollwert (Heizung)

Bei der Anzeige des Symbols, beginn der Temperaturwert zu blinken. Den Wert (PREKOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P02Klima - Einstellung Sollwert T= (Klimatisierung)

Bei der Anzeige des Symbols Tbeginnt der Temperaturwert zu blinken. Den Wert T=TPREKOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

BEDIENUNGSCANWEISUNG

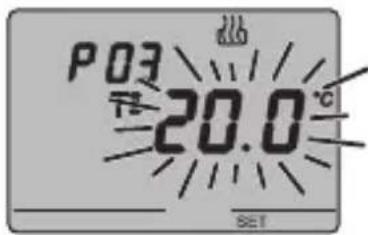

P03Heiz-Einstellung Sollwert Theizing)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert (T KOMFORT) mit den Tasten einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P03Klma - Einstellung Sollwert (Klimatisierung)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert ABSENKUNG) mit den Tasten einstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

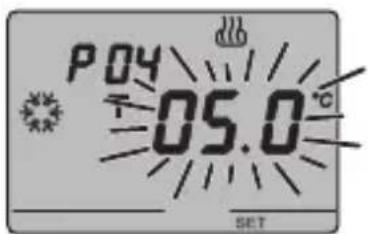

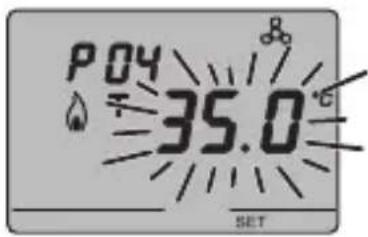

P04Heiz - Einstellung Frostschutztemperaturwert

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert der Frostschutztemperatur mit den Tasten einstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

P04Klma - Einstellung Übertemperaturschutzwert

Bei der Anzeige des Symbols, beginnt der Temperaturwert zu blinken. Den Wert des Übertemperaturschutzes mit den Tasten einstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

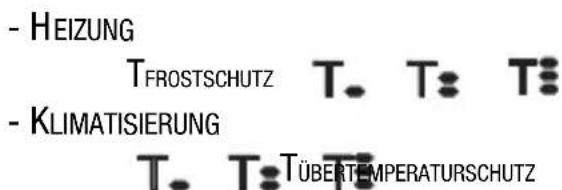

ACHTUNG!

Bei den Sollwertengelten folgende Einschränkungen:

BEDIENUNGSCANWEISUNG

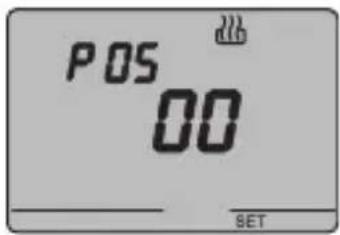

P05 - Regellogik

Bei der Anzeige von P05, die Regellogik der Temperaturregelung mit den Tasten einstellen.

(00 = 2-PunktRegelung,01 = Proportionalregelung) (PWM), 02 = Fan Coil Steuerung

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken. Für Heizung und Klimatisierung können unterschiedliche Regellogiken eingestellt werden. Wenn die 2-Punkt Regelung oder Fan Coil Steuerung gewählt wird, zum Punkt P08 springen, bei Proportionalregelung zum Punkt P06 gehen.

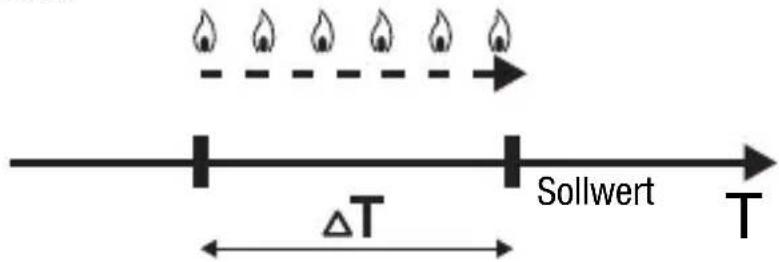

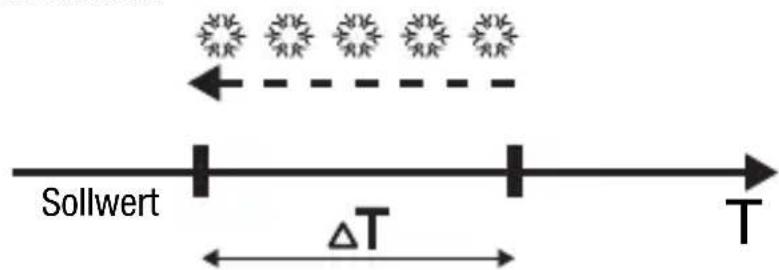

2-PUNKT REGELUNG

Die Temperaturregelung wird deaktiviert, wenn die Raumtemperatur dem Sollwert entspricht und wird wieder aktiviert wenn:

• die Temperatur für die Heizung gleich oder kleiner dem Sollwert - ist
• die Temperatur für die Klimatisierung gleich oder größter dem Sollwert + ist;

Nachfolgende Grafiken zeigen die beiden Funktionssarten. HEIZUNG

KLMATISIERUNG

Um ständiges Umschalten zu vermeiden, kann der Thermostat bis zu 2 Minuten warten, bevor der Einschlambefohl des Antriebs für die Steuerung der Temperaturregelung geschickt wird.

BEDIENUNGSCANWEISUNG

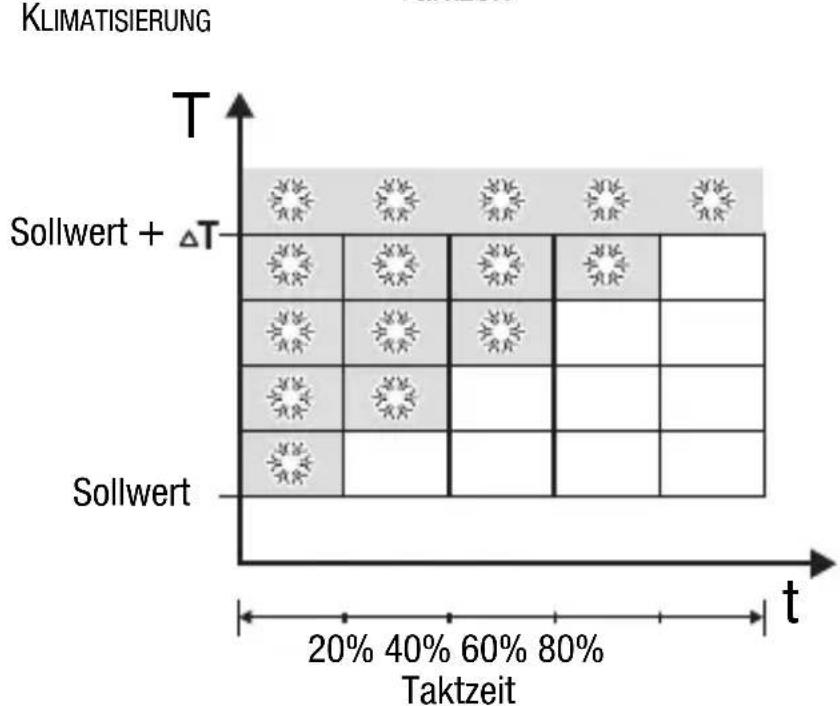

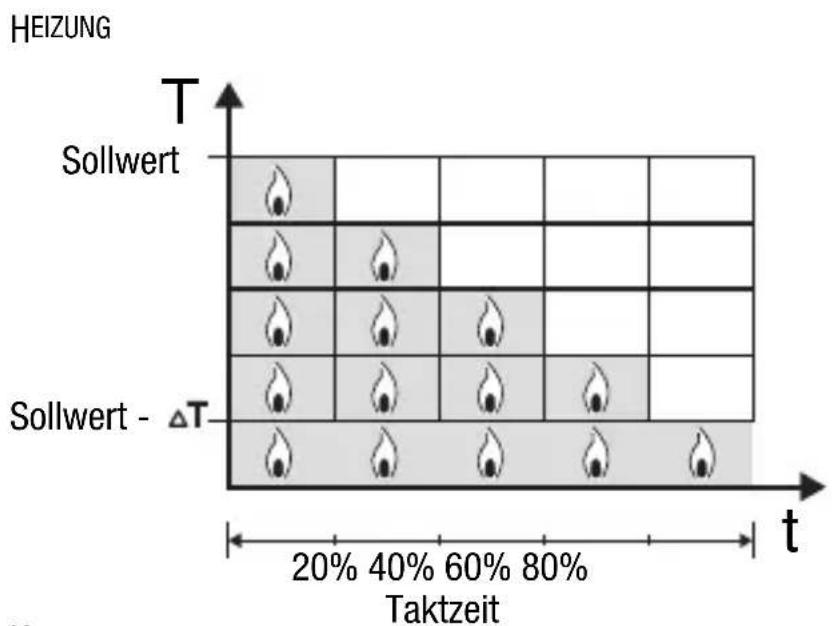

PROPORTIONALREGELUNG (PWM)

Das Proportionalband (von Sollwert bis Sollwert - T für die Heizung, von Sollwert bis Sollwert + für die Klimatisierung) wird in vier gleiche Zonen eingeteilt. Das Thermostat prüft am Ende jeder Taktzeit die Raumtemperatur und moduliert je nach festgestellter Abweichung das Verhältnis der während der Taktzeit übermittelten AN und AUS Befehle. Nachfolgende Grafiken zeigen das Verhalten der Proportionalregelung beim Heizbetrieb und bei der Klimatisierung.

BEDIENUNGSCANWEISUNG

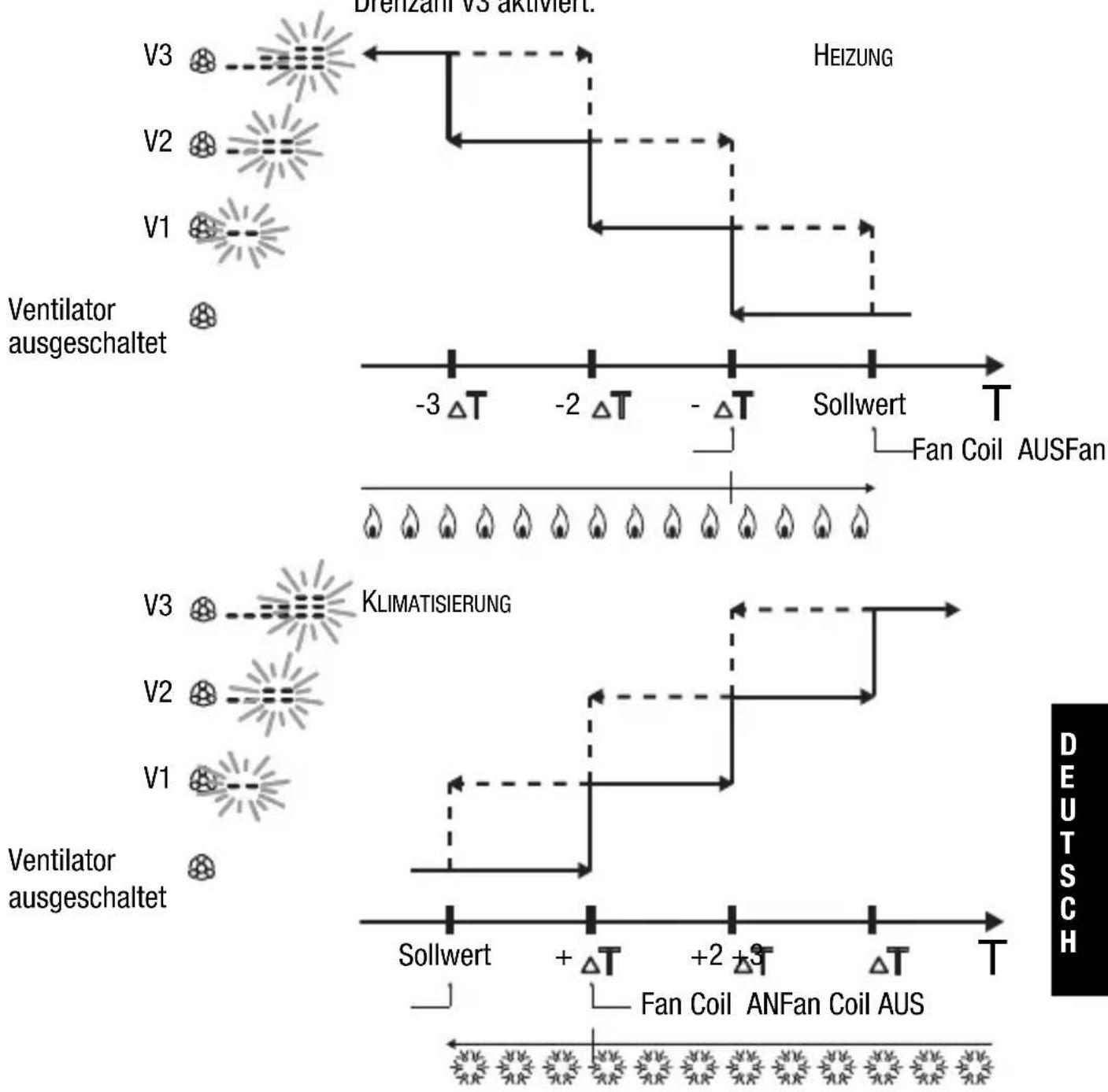

FAN COIL STEUERUNG

Beim Erreichen des Temperatursollwerts - (Heizung) oder + (Klimatisierung) wird eine Nachricht AN zur Aktivierung der Fan Coil in der gewährten Funktionart geschickt und eine Nachricht AN zum Einschalten des Fan Coil Ventilators mit der Drehzahl V1. Bei Sollwert -2 (Heizung) oder Sollwert +2 (Klimatisierung) wird die Drehzahl V2 aktiviert, bei Sollwert -3 (Heizung) oder Sollwert +3 (Klimatisierung) wird die Drehzahl V3 aktiviert.

BEDIENUNGSCANWEISUNG

Um ständiges Schalten zu vermeiden, kann der Thermostat bis zu 2 Minuten warten, bevor der Einschaltbefehl dem Antrieb für die Steuerung der Temperaturregelung oder den Kanälen des Antriebs zur Steuerung der Fan Coil Drehzahl geschickt wird.

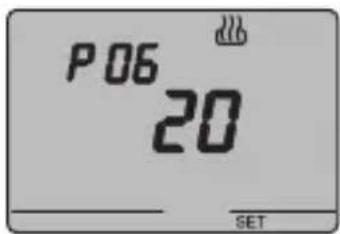

P06 - Einstellung Taktzeit

Bei der Anzeige von P06, die Dauer der Taktzeit mit den Tasten einstellen.

Die möglichen Werte sind: 5, 10, 20, 30, 40, 50, 60
Minuten. Für Heizung und Klimatisierung können
unterschiedliche Taktzeiten eingestellt werden. Zur
Bestätigung des eingestellen Werts, die Taste
innerhalb von 30 Sekunden drucken.

P07 - Einstellung Differenzwert der Regelung PWM

Bei der Anzeige von P07, den Differenzwert der PWM-Regelung mit den Tasten einstellen.
Für Heizung und Klimatisierung können unterschiedliche PWM Regeldifferenzen eingestellt werden.
Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

ZuPunkt P09 springen.

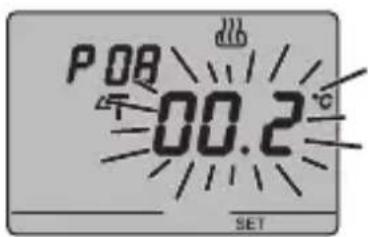

P08 - Einstellung der Regeldifferenz für 2-Punkt Regelung oder Fan Coil

Bei der Anzeige des Symbols den Differenzwert der Regelung mit den Tasten einstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

Die Regeldifferenz ist die Abweichung zwischen dem eingestallen Sollwert und der tatsächlichen Einschalttemperatur. Für Heizung und Klimatisierung können unterschiedliche Regeldifferenzen eingestellt werden. Abgesehen von besonderen Situationen wird empfohlen, die voreingestellen Werte beizubehalten.

BEDIENUNGSCANWEISUNG

P09 - Einstellung Überwachungsmodus

Bei der Anzeige von P09, die den Überwachungsmodus des Thermostats mit den Tasten erstellen. (00 = SLAVE, 01 = STAND ALONE)

Für weitere Informationen siehe Abschnitt Überwachungsmodus.

Bei Auswahr des Modus SLAVE ist die Programmierung abgeschlossen. Die Taste SET drücken, um zum normalen Betrieb darüber zukehren.

Bei Auswahl des Modus STAND ALONE zum Punkt P10 wechseln.

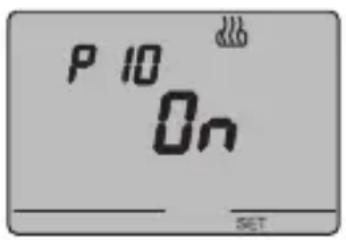

P10 - Aktivierung der Fernbedienung

Bei der Anzeige von P10, die Fernbedienung mit den Tasten einstellen.
(AUS = Fernbedienung deaktiviert,
AN = Fernbedienung aktiviert)

Die Aktivierung wird im Display durch das Symbols angezeigt.

Die Aktivierung der Fernbedienung erhögt die Ferneinstellung der Betriebsart und -modus, z.B. mit der EIB Easy GSM-Fernsteuerung (GW 90 861);

Die Programmierung ist abgeschlossen. Die Taste SET drücken, um zum normalen Betrieb zurück zu kehren.

BEDIENUNGSCANWEISUNG

Kurzzeitiges Übersteuern der Temperatur

In den Betriebsarten Absenkung, Prekomfort und Komfort kann der aktive Temperatursollwert mit den Tasten vortübergehend übersteuert werden, um den gewünschten Wert einzustellen. Den Wert mit der Taste bestätigen, oder 5 Sekunden abwarten.

Die Aktivierung der Übersteuerung wird im Display durch die blinkende Anzeige von T.oderangezeit. Bei Verwendung des Steuermodus SLAVE beschrankt sich die Änderung der Sollwerttemperatur auf ± 3^ und bleibt bis zum Empfang eines neuen Modus durch das Master-Gerät aktiv.

Rückstellung und Wiederherstellung der Werkseinstellung

Für eine vollständige Rückstellung des Thermostats gleichzeitig die Tasten FAN und SET für 2 Sekunden drücken, das Gerät muss damit mit Busspannung versorgt sein.

Achtung: Alle eingestillten Parameter werden gelöscht.

Beim erneuten Einschalten verwendet das Thermostat die werkssheit eingestelltten Parameter. Das Thermostat stellt sich in Heizbetrieb, in der OFF Modalität ein.

BEDIENUNGSCANWEISUNG

Voreingestellte Parameter

Wochentag 1: Montag

Uhrzeit 00:00

Sollwert Heizungstemperatur T1 16 °C

T2 18°C

T3 20°C

Sollwert Klimatisierungstemperatur T1 24 °C

T2 26 °C

T3 28℃

TUBERTEMPATERATURSchutz 35 ^ C

Temperatureinheit ^ C

Regellogik 2 Punkt

Differenzwert der Regelung Heizung 0,2^

2-Punktregelung Klimatisierung 0,5^

Differenzwert der Regelung

Proportionalregelung

Taktzeit 20 Minuten

Überwachungsmodus Slave

BEDIENUNGSCANWEISUNG

Verhalten bei Ausfall und Wiederherstellung der Busversorgung

Bei Ausfall der Busversorgung führt das Gerät keinerlei Aktion aus. Datum und Uhrzeit werden durch die Pufferbatterien (aufladbare Batterie) gespeichert, alle anderen Einstellungen werden in einem nicht flüchtigen Speicher gesichert.

Mit meinem Batteriebetrieb besteht unter den folgenden Bedingungen eine Autonomie von 36 Stunden zur Verfugung:

Anzeige Uhrzeit aktiv;
- Messung und Anzeige Temperatur nicht aktiv (es erschinen Striche);
- Hintergrundbeleuchting nicht aktiv;
- Fronttasten nicht aktiv (außer bei gleichzeitigem Druck von FAN und SET).

Bei Fehlen der Busversorgung führt das gleichzeitige Drücken von FAN und SET für 2 Sekunden zur internen Trennung der Pufferbatterie.

These Funktion wird verwendet, um die Batterienergie zu sparen, wenn das Gerät für längerere Zeit nicht verwendet wird. Die Batterie wird automatisch wieder verbunden, wenn das Gerät Spannung über den Bus erhält.

Die eingestellten Programme gehen weder bei Ausfall der Busversorgung noch bei Trennung der Batterie verloren.

Das Gerät ist max. 5 Sekunden nach Wiederherstellung der Busversorgung wieder voll funktionsfähig.

Ohne Pufferbatterien wird das Thermostat bei Wiederherstellung der Busspannung im Modus AUS eingeschaltet.

BEDIENUNGSCANWEISUNG

Batteriewechsel

Die Befestigungsschraube unter dem Gerät entfernen und das Thermostat gemäß folgender Abbildung vom Haltesockel entfernen.

Den Deckel des Batteriefachs entfernen und den entladen Akku durch einen anderen des gleichen Typs (ML1220) ersetzen, damit auf die angegebene Polung achten.

BEDIENUNGSCANWEISUNG

Das Thermostat wieder gemäß der in der Abbildung dargestellen Folge auf dem Haltesockel einrasten und wieder mit der Schraube auf der Unterseite befestigen.

ACHTUNG

• Wenn die Busversorgung des Thermostats während des Batteriewechsels unterbrochen wurde, müssen Datum und Uhrzeit wieder eingestellt werden.

Die Batterie nicht ins Feuer werfen.

Die Batterie ist Sondermull, ihre Entsorgung wird durch besondere gesetzliche Vorgaben geregelt, sie muss besonderen Entsorgungsstellen zugeführrt werden.

Reinigung des Thermostats

Das Thermostat muss mit einem trockenen Tuch gereinigt werden.

INSTALLATIONSANWEISUNG

ACKTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen.

Richtige Positionierung

Um eine korrekte Erfassung der Raumtemperatur zu gewährleistendarf das Thermostat nicht in Nischen,nehmen Turen oder Fenster,naben Heizkörpersn oder Klimageräten montiert werden und er damit keinem direkten Luftzug oder direkter Sonnenbestrahlung ausgesetzt werden.

Montage des Haltesockels

Der Haltesockel wird in einer Höhe von 160 cm über Fußbodenhöhe montiert, und kann direkt mit Dübeln an die Wand oder auf ein rundes oder eckiges Gehäuse (2 Module, Achsabstand 60 mm) geschraubt werden.

Montage mit Dubeln

INSTALLATIONSANWEISUNG

Montage auf rundem (oder eckigem) Gehäuse

Hinweise zur Installation KNX/EIB

1. Die Länge der Busleitung zwischen dem Easy Thermostat und dem Netzgerät davon 350 Meter nicht überschnittenen.
2. Die Länge der Busleitung zwischen dem Easy Thermostat und dem am weitesten halten festen liegenden, zu steuernden KNX/EIB-Gerät darf 700 Meter nicht überschreiben.
3. Um unerwänschte Signale und Überspannungen zu vermeiden, sind Ringkreise so welt wie möglich zu vermeiden.
4. Es muss ein Mindestabstand von 4 mm zwischen den einzeln isolierten Kabeln der Buslinie und den Kabeln der Stromleitung eingehalten werden.

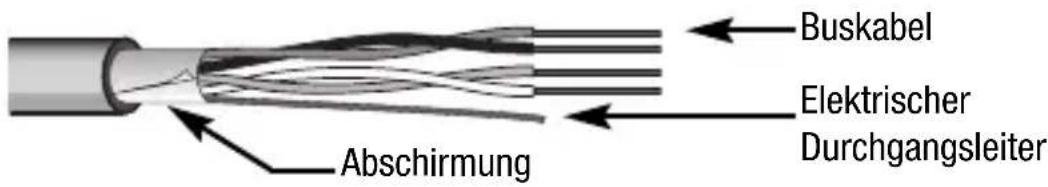

1. Der elektrische Durchgangsleiter der Abschirmung darf nicht beschädigt werden.

INSTALLATIONSANWEISUNG

ACHTUNG: Die nicht verwendeten Bussignalkabel und der elektrische Durchgangsleiter)dürfen nie spannungsführende Elemente oder den Erdungsleiter berühren.

Elektrische Anschlüsse
Elektroanschlusssschema

1. Vor dem Anschluss an den KNX/EIB-Bus müssen die aufladbaren Pufferbatterien eingesetzt werden (siehe Abschnitt Batteriewechsel).
2. Die rote Ader des Buskabels an die rote Klemme (+) des Terminals und die Schwarze Ader an die Schwarze Klemme (-) anschließen. Es konnen bis zu 4 Buslinien an den Busterminal angeschlossen werden (Adern der gleichen Farbe in die gleiche Klemme).

1. Die Abschirmung, den elektrische Durchgangsleiter und die verbleibenden weißen und gelben Adern des Buskabels (falls ein Buskabel mit 4 Leitern verwendet wird), die nicht benötigt werden, isolieren.

INSTALLATIONSANWEISUNG

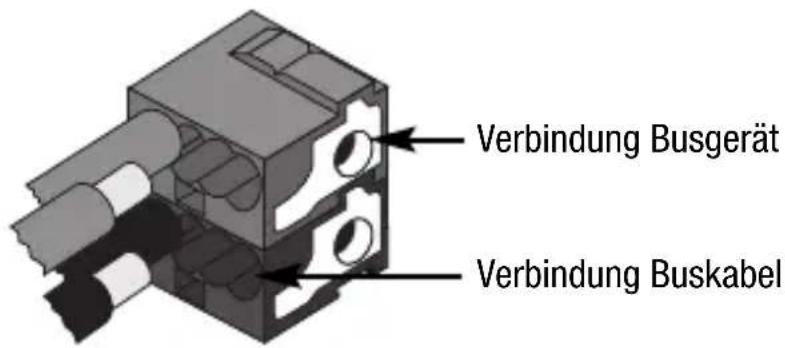

1. Die Busklemme in die entsprechenden Steckkontakte des Gerätes einsetzen. Die korrekte Montagerichtigung wird durch die Befestigungsführungen vorgegeben.

Initialisierung mit dem Easy Basisgerät

1. Das Gerät über den Bus versorgen und ca. 5 Sekunden abwarten bis diesen voll Funktionsfähig ist.

2. Das Gerät vom System mit einer der folgenden Prozeduren erfassen lässt:

3. Automatische Erfassung (das Gerät besitzt noch die Werkseinstellungen): - An dem Easy Basisgerät das Menu „Projektierung →neue Funktion“ oder „Projektierung → Funktion bearbeiten“ wahren: Das Gerät wird automatisch erkannt.

4. Manuelle Erfassung (die Werkseinstellungen wurden geändert):
5. An dem Easy Basisgerät das Menu „Projektierung →Gerät erkennen“ wahren;
6. Kurz (< 2 Sekunden) die Programmiertaste drücken.
   Die Programmier-LED leuchtet während der Erfassungsprozedur auf.

Das von dem Easy Basisgerät erfasste Gerät wird mit der zugewiesenen Nummer in den Kanälen der Menü „Projektierung → neue Funktion" oder „Projektierung → Funktion bearbeiten“ aufgeführrt.

INSTALLATIONSANWEISUNG

Installansanweisung

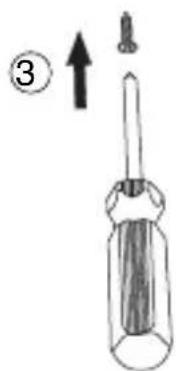

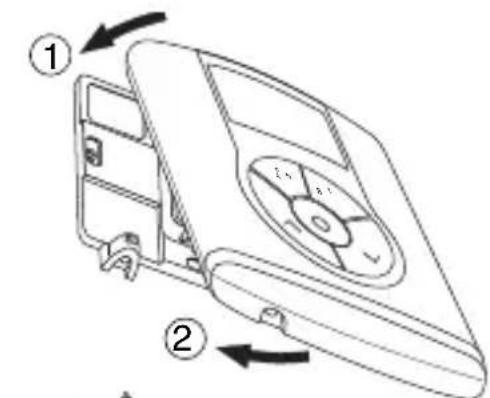

Das Thermostat gemäß der in der Abbildung dargestellen Folge auf dem Haltesockel einrasten und mit der mitgelieferten Schraube befestigen.

Programmierung mit dem Easy Basisgerät

Das Thermostat mit Hilfe des Easy Basisgerats (Code GW 90 831) programmieren.

Der Kanal des Thermostats kann nach Wunsch bei der erforderlichen Funktion gewählt werden:

Die Tasten gleichzeitig für > 5 Sekunden drücken, um den Programmiermodus zu aktivieren. Den gewünschten Kanal mit den Tasten wahren und die Auswahr mit der Taste bestätigen. Der entsprechende Kanal wird in der Kanalliste der Menü „Projektierung →neue Funktion“ oder „Projektierung → Funktion bearbeiten“ angezeigt. Zum Verlassen des Programmiermodus, die Tasten ∧V möglichst drücken;

• Direkt aus der Kanalliste der Menü „Projektierung →neue Funktion“ oder „Projektierung → Funktion bearbeiten".

INSTALLATIONSANWEISUNG

Im Programmiermodus stehen die folgenden Kanäle zur Verfügung:

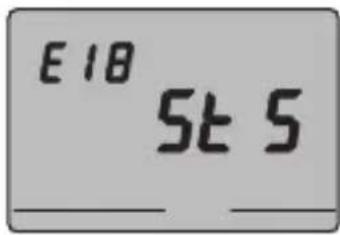

StS (Status - Status)

Zur Verwendung bei folgenden Übermittlungen an entfernte Geräte (z.B. der EIB Easy GSM-Fernsteuerung - GW 90 861):

• Betriebsmodus und -art;
  Gemessene Temperatur (alle 15 Minuten oder bei jeder Veränderung).

Dies wird auf dem Basismodul als "ClimStatus X.2" angezeigt.

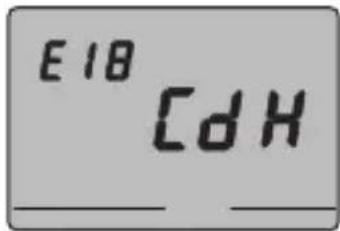

CdH (Command Heating - Heizungsregelung)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe, die die Heizungsanlage regeln. Dies wird auf dem Basismodul als "Cmd+info X.3" angezeigt.

CdC (Command Cooling - Kuhlungsregelung)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe, die die Klimaanlage regeln.

Dies wird auf dem Basismodul als "Cmd+info X.4" angezeigt.

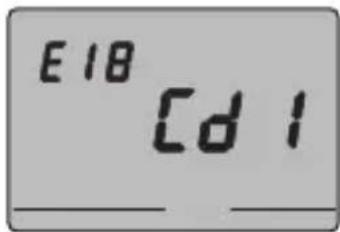

Cd1 (Command 1 - Fan Coil Drehzahl 1)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an den Kanal des Antriebs, der die Drehzahl 1 des Fan Coil steuert. Dies wird auf dem Basismodul als "Cmd+info X.5" angezeigt.

Cd2 (Command 2 - Fan Coil Drehzahl 2)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an den Kanal des Antriebs, der die Drehzahl 2 des Fan Coil steuert. Dies wird auf dem Basismodul als "Cmd+info X.6" angezeigt.

Cd3 (Command 3 - Fan Coil Drehzahl 3)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an den Kanal des Antriebs, der die Drehzahl 3 des Fan Coil steuert. Dies wird auf dem Basismodul als "Cmd+info X.7" angezeigt.

INSTALLATIONSANWEISUNG

Hinweis: Die Kanäle Cd1, Cd2 und Cd3)dürfen nur verwendet werden, wenn das Thermostat im Fan Coil Steuermodus verwendet wird.

Bei der Erstellung der oben angegebenen Funktionen muss bei dem Basisgerät keine Funktion gewählt werden, da der Link automatisch erstellt wird.

SLA (Slave)

Zur Verwendung fur folgende Einstellungen:

• Ferneinstellung der Betriebsart und -modus des Thermostats mit anderen KNX/EIB-Geräten. Beispiele der verwendbaren Geräte sind die EIB Easy GSM-Fernsteuerung, der Easy Bedien- und Anzeigepult, die Easy 4-Kanal Kontaktschnittstelle, usw.;
• Der Modus AUS des Thermostats, mit Vorrang vor allen anderen Befehlen, wenn das Signal „Fenster offen“ empfangen wird. Bei der Meldung „Fenster geschlossen“ kehr das Thermostat in die vorherige Betriebsart oder in die des letzten Befehls, der während der Zwangssteuerung AUS empfangen wurde darüber;
• Die Speicherung von Szenen, max. 8: Das Thermostat speichert die Betriebsart und -modus und die aktuellen Sollwerte.

Dies wird auf dem Basismodul als "ClimSlave X.1" angezeigt.

Bei Verknüpfung zwischen dem „Slave“ Kanal und der 4-Kanal Kontaktschnittstelle (GW 90 834) werden am Basismodul die folgenden Funktionen vorgeschlagen.

Namen der Funktionen am Easy Basisgerät

Flanken Befehl Flankensteuerung (für Fensterkontakte)

Szene Befehl Steuerung der Szenen

Heizung Betriebsart Befehle für Temperaturregelung (Modus)

Für weitere Informationen zur Vorgehensweise bei der Programmierunglesen Sieitte in den Unterlagen des Easy Basisgerats nach.

Kommunikation Bus KNX/EIB

Stromversorgung Über KNX/EIB Bus, 29 V dc SELV

• 1 Akku ML1220 3 V für die Aktualisierung

Datum/Uhrzeit bei Ausfall der Busspannung

Stromaufnahme des Bus 5mA

1 Miniatur-Programmiertaste

Anzeigeelemente 1 LCD-Display mit LED-Hintergrundbeleuchting

(zeitgesteuert nach Eingriff des Anwenders)

1 rote Programmier-LED

Bereich der Temperaturanzeige 0 ÷ +45^ C

Messelemente 1 NTC-Sensor

Messaufösung: 0,1^

Messgenauigkeit: ± 0,5^ bei 20^

Intervall zwischen zwei Messungen: 1 Minute

Temperaturregelbereich Frostschutz: +2 ÷ +7^ C

Ubertemperaturschutz: +30 ÷ +40^ C

Andere Sollwerte: +5 ÷ +40^ C

Nutzungsumgebung Innen, trockene Standorte

Betriebstemperatur -5÷+45°C

Lagertemperatur -25÷+70°C

Relative Luftfeuchtigkeit Max 93% (nicht kondenswasserbildend)

Busanschluss Steckklemme 2 Pin 0 1 mm

Schutzgrad IP20

Abmessungen (B x H x T) 85 x 95 x 23 mm

Normverweise Niederspannungsrichtlinie 2006/95/EG

EMV-Richtlinie 89/336/EWG

EN50090-2-2, EN60730-1

Zertifizierungen KNX/EIB
