Produkttyp	Wand-Chronothermostat für KNX/EIB-System
Marke	Gewiss
Modell	GW14761
Verwendung	Automatische Raumtemperaturregelung auf Wochenbasis
Hauptstromversorgung	Bus KNX/EIB (5 mA)
Notstromversorgung	2 AAA-Batterien 1,5 V (zur Datums-/Zeiterhaltung)
Anzeige	Hintergrundbeleuchtetes LCD-Display mit Zeitabschaltung
Bedientasten	10 Tasten (3 immer zugänglich, 7 unter Klappe)
Betriebsmodi	Automatik, Eco, Vorkomfort, Komfort, Aus (Frostschutz / Hitzeschutz)
Betriebsarten	Heizen und Kühlen
Solltemperaturen (Heizen)	Eco-Temp. (16 °C Standard), Vorkomfort-Temp. (18 °C), Komfort-Temp. (20 °C), Frostschutz-Temp. (5 °C)
Solltemperaturen (Kühlen)	Komfort-Temp. (24 °C Standard), Vorkomfort-Temp. (26 °C), Eco-Temp. (28 °C), Hitzeschutz-Temp. (35 °C)
Regelungslogik	Zweipunkt (Ein/Aus) oder proportional (PWM)
Zeitprogrammierung	Anpassbar pro Wochentag, 15-Minuten-Schritte
Sonderfunktionen	Party, Urlaub, Selbstlernfunktion, Feiertagskopie
Temperatursensor	Integrierter NTC, Messung jede Minute
Temperaturanzeigebereich	0 bis +45 °C
Schutzart	IP20
Konformität	Niederspannungsrichtlinie 2006/95/EG, EMV-Richtlinie 89/336/EWG
Reinigung	Nur mit einem trockenen Tuch
Installation	Durch qualifiziertes Personal, auf Wandhalterung oder 3-Modul-Dose

Häufig gestellte Fragen - GW14761 Gewiss

Wie stelle ich Uhrzeit und Datum am Gewiss GW14761 Thermostat ein?

Drücken Sie einmal die Taste Programmierung/Einstellung. Das SET-Symbol erscheint und die Wochentagsleiste blinkt. Wählen Sie mit den Tasten + oder - den Tag aus (1=Montag, 2=Dienstag... 7=Sonntag). Drücken Sie die Taste Betriebsartauswahl zur Bestätigung. Stellen Sie dann die Stunden und Minuten auf die gleiche Weise ein. Zum Verlassen drücken Sie erneut die Programmiertaste oder warten Sie 30 Sekunden.

Wie ändere ich den Betriebsmodus (Auto, Eco usw.)?

Verwenden Sie die Taste Betriebsartauswahl (Taste 8). Jeder Tastendruck wechselt zwischen den Modi: Automatik, Eco, Vorkomfort, Komfort, Aus (Frostschutz/Hitzeschutz). Das entsprechende Symbol wird angezeigt. Um zu einem vorherigen Modus zurückzukehren, drücken Sie weiter, bis Sie den gewünschten Modus erreicht haben.

Wie verwende ich die Party-Funktion?

Drücken Sie im Modus Auto, Eco, Vorkomfort oder Komfort die Taste Party (Taste 3). Das Party-Symbol erscheint und die Temperatur blinkt. Stellen Sie die gewünschte Temperatur mit den Tasten + oder - ein, dann die Dauer (1 bis 23 Stunden) mit den Zeittasten (die Stunden erscheinen oben links). Drücken Sie die Bestätigungstaste oder warten Sie 5 Sekunden. Die Funktion wird nach der programmierten Dauer automatisch deaktiviert oder wenn Sie erneut die Party-Taste drücken.

Wie verwende ich die Urlaubsfunktion?

Drücken Sie im Modus Auto, Eco, Vorkomfort oder Komfort die Taste Urlaub (Taste 4). Das Urlaubssymbol erscheint und die Temperatur blinkt. Stellen Sie die Temperatur mit den Tasten + oder - ein, dann die Anzahl der Tage (1 bis 99) mit den Zeittasten (die Tage erscheinen oben links). Zählen Sie den aktuellen Tag mit. Drücken Sie die Bestätigungstaste oder warten Sie 5 Sekunden. Die Funktion endet um Mitternacht des letzten Tages. Zum Abbrechen drücken Sie erneut die Urlaubstaste.

Was tun, wenn das Display das Symbol für leere Batterien anzeigt?

Das Batteriesymbol blinkt und wird dann dauerhaft angezeigt. Ersetzen Sie die beiden AAA-Batterien (1,5 V) unter Beachtung der Polarität. Bevor Sie die Batterien wechseln, öffnen Sie die Klappe, entfernen Sie die Befestigungsschraube, lösen Sie den Thermostat von der Basis, entfernen Sie die Abdeckung des Batteriefachs, ersetzen Sie die Batterien und setzen Sie alles wieder zusammen. Wenn der KNX-Bus versorgt wird, ist der Betrieb auch ohne Batterien gewährleistet, aber Datum/Uhrzeit gehen bei Busausfall verloren.

Wie passe ich das Tagesprogramm an?

Drücken Sie zweimal die Taste Programmierung/Einstellung. Das PROG-Symbol erscheint und der erste Tag blinkt. Wählen Sie mit den Tasten + oder - den gewünschten Tag, bestätigen Sie mit der Modus-Taste. Das Display zeigt das Zeitprofil. Wählen Sie mit den Tasten + oder - die Startzeit der Änderung (in 15-Minuten-Schritten). Wählen Sie dann mit den Tasten + oder - die neue Solltemperatur (Eco-Temp., Vorkomfort-Temp. oder Komfort-Temp.). Wiederholen Sie dies für jede gewünschte Änderung. Drücken Sie nach Abschluss die Modus-Taste, um auf den nächsten Tag zu kopieren, oder bestätigen Sie ohne Kopie. Nachdem Sie alle Tage programmiert haben, drücken Sie die Programmiertaste, um in den Normalmodus zurückzukehren.

Wie setze ich den Thermostat zurück?

Halten Sie gleichzeitig die Tasten + und - (Tasten 7 und 9) gedrückt. Der Thermostat wird zurückgesetzt. Achtung: Alle benutzerdefinierten Einstellungen und Programme werden gelöscht. Nach dem Reset kehrt der Thermostat zu den Werkseinstellungen zurück: Heizmodus, Aus, Standardtemperaturen.

Was sind die Standardtemperaturen für Heizen und Kühlen?

Für Heizen: Eco-Temp. = 16 °C, Vorkomfort-Temp. = 18 °C, Komfort-Temp. = 20 °C, Frostschutz-Temp. = 5 °C. Für Kühlen: Komfort-Temp. = 24 °C, Vorkomfort-Temp. = 26 °C, Eco-Temp. = 28 °C, Hitzeschutz-Temp. = 35 °C. Diese Werte können in der Parameterprogrammierung geändert werden.

Wie verbinde ich den Thermostat mit dem KNX/EIB-Bus?

Stellen Sie sicher, dass der Bus spannungsfrei ist. Legen Sie die Reservebatterien ein. Verbinden Sie den roten Draht des Buskabels mit der roten Klemme (+) und den schwarzen Draht mit der schwarzen Klemme (-). Sie können bis zu 4 Drähte derselben Farbe pro Klemme anschließen. Isolieren Sie nicht verwendete Drähte (Schirm, Durchgangsleiter, Weiß/Gelb falls vorhanden). Stecken Sie die Busklemme in die dafür vorgesehenen Anschlüsse des Thermostats. Schalten Sie den Bus ein. Warten Sie etwa 5 Sekunden, bis der Thermostat betriebsbereit ist.

Wie reinige ich das Gewiss GW14761 Thermostat?

Verwenden Sie nur ein trockenes, weiches Tuch zur Reinigung des Gehäuses und des Displays. Verwenden Sie keine Chemikalien, Alkohol oder Lösungsmittel. Vermeiden Sie Flüssigkeitskontakt mit dem Gerät. Trennen Sie den Bus oder entfernen Sie die Batterien vor der Reinigung, falls erforderlich.

BEDIENUNGSANLEITUNG GW14761 Gewiss

Easy Thermostatting für Wand Montage

GW 10761 GW 14761

C

KNX

INDICE

pag.

AVVERTENZE GENERALI

EN50090-2-2, EN60730-1

Certificazioni

KNX/EIB

CONTENTS

GENERAL INFORMATION

Pack content 38

GENERAL DESCRIPTION

Summary 39

EN50090-22;EN60730-1

ALLGEMEINE BESCHREIBUNG

Kurzbeschreibung 141
Position der Bedienelemente 142
Steuerungsbeschreibung 143
Betriebsart 144

BEDIENUNGSCANWEISUNG

Auswahl Heizung / Klimatisierung 146
Parametereinstellung 146

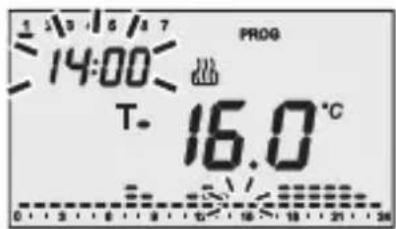

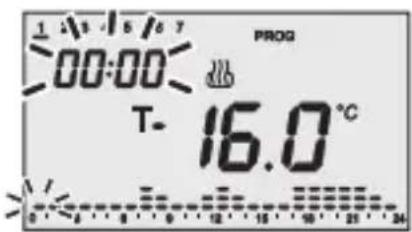

Anpassung des Tagesprogramms 155

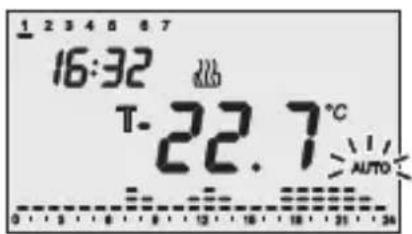

Kurzzeitiges Übersteuern der Temperatur 156
Funktion Party 157
Funktion Holiday 158

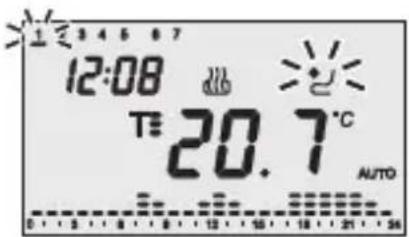

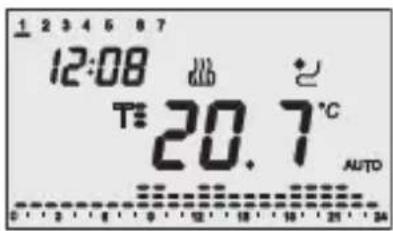

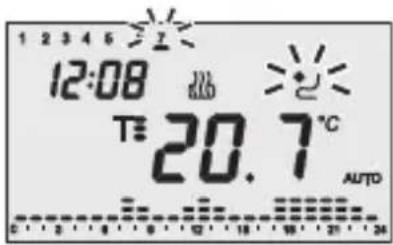

KopiedesFeiertagssprogramms 159
Anzeige Batterie entladen 160
Rückstellung und Wiederherstellung der Werkseinstellung 160
VoreingestellteProgramme 161
Voreingestellte Parameter 162
Verhalten bei Ausfall und Wiederherstellung der Busversorgung 162

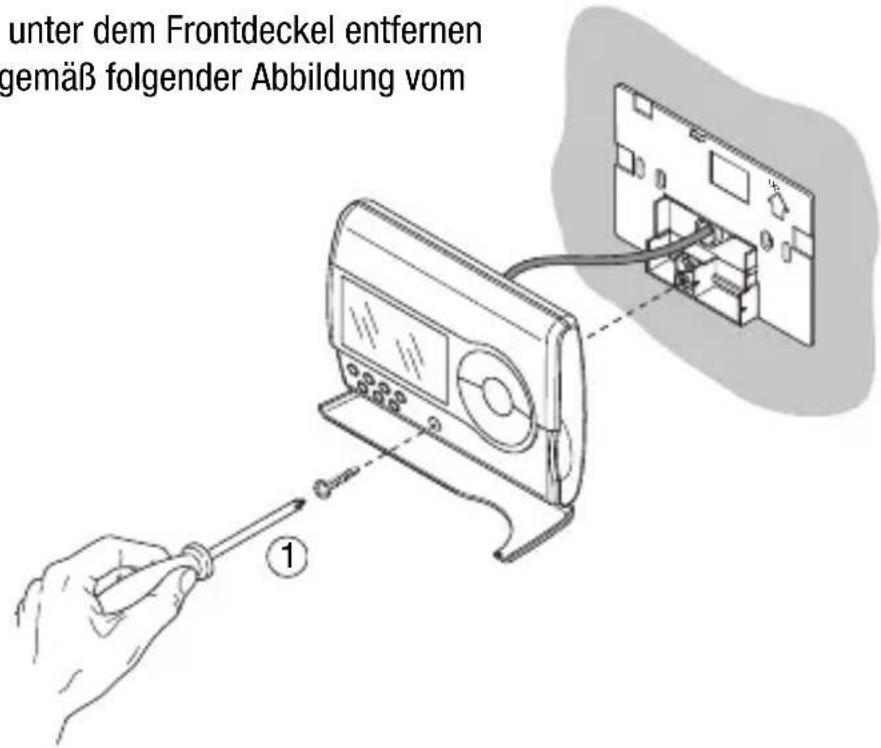

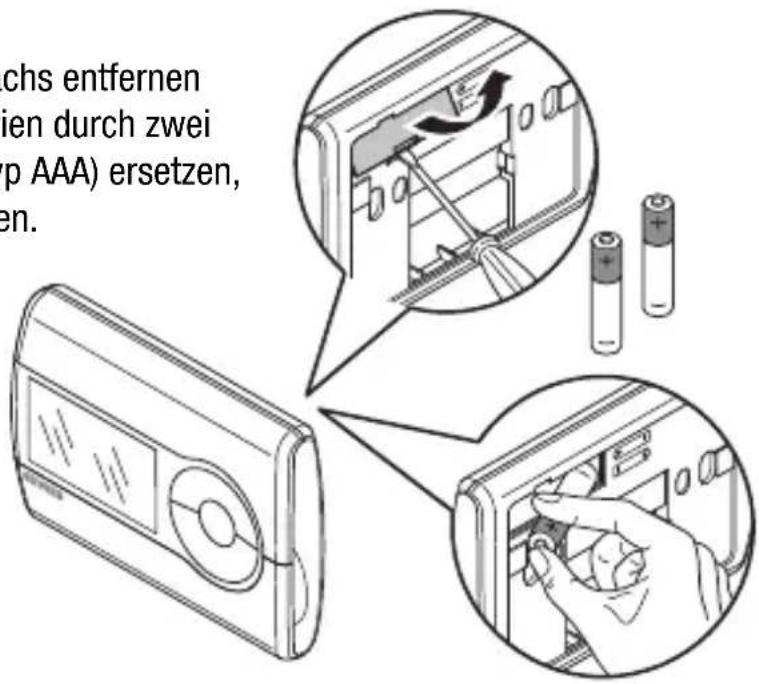

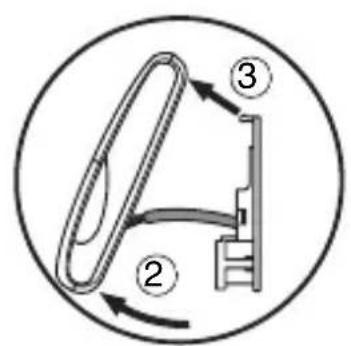

Batteriewechsel 163
Reinigung des Thermostattimers 164

INSTALLATIONSANWEISUNG

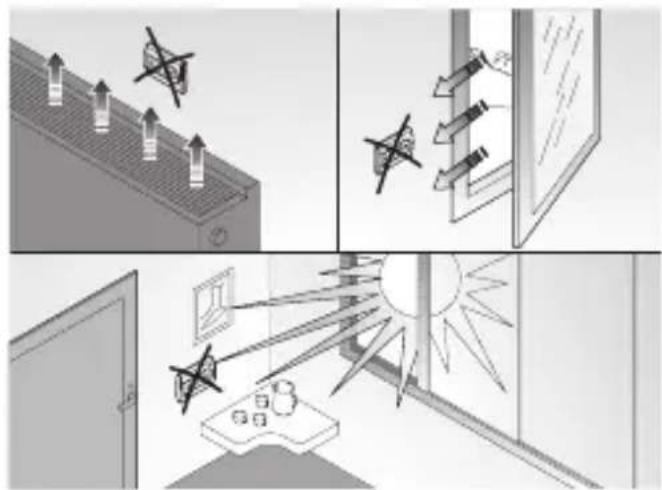

Richtige Positionierung 165

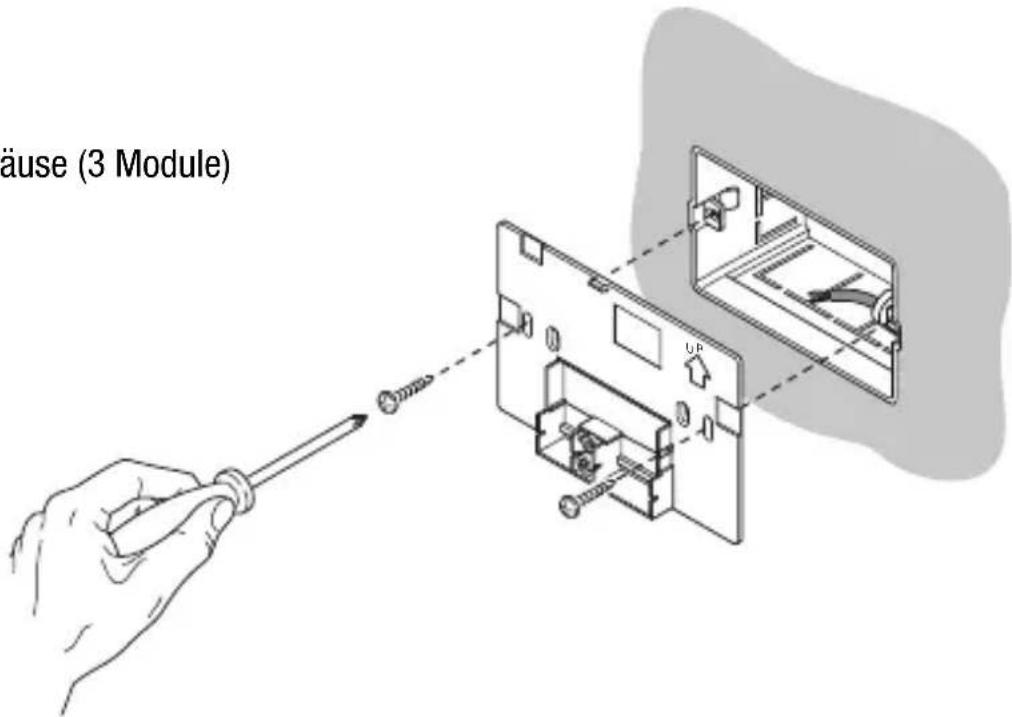

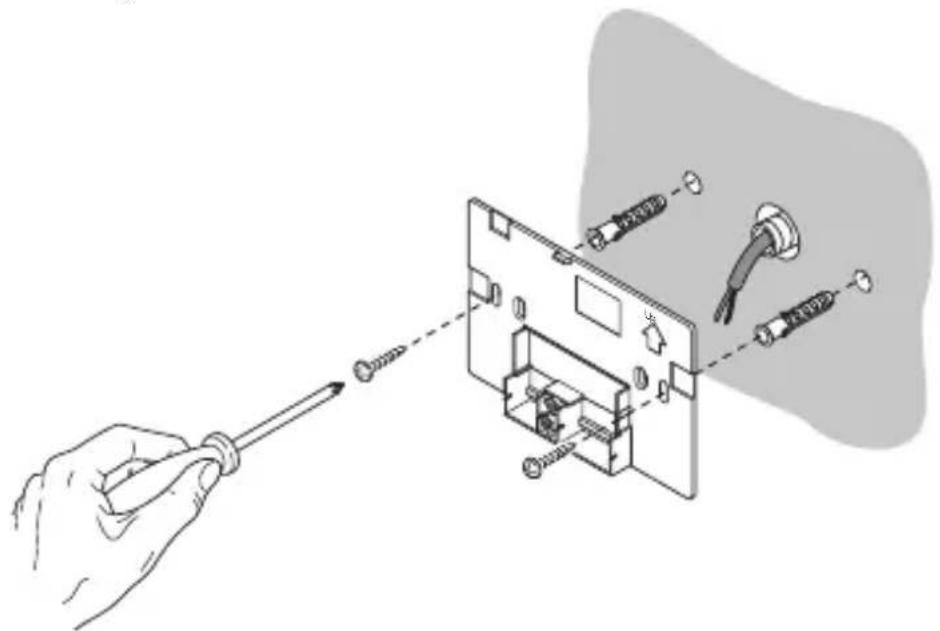

Montage des Bediensockels 165

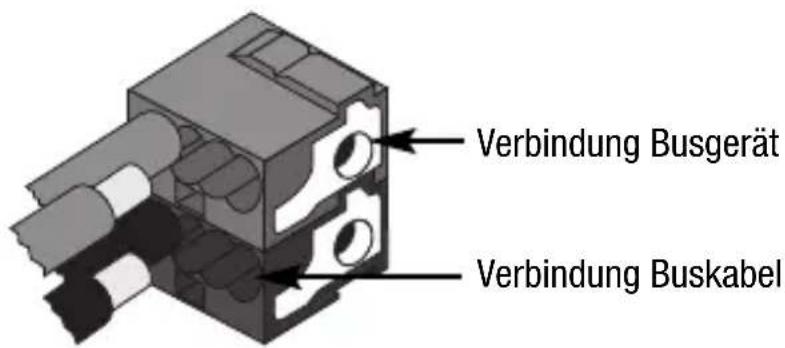

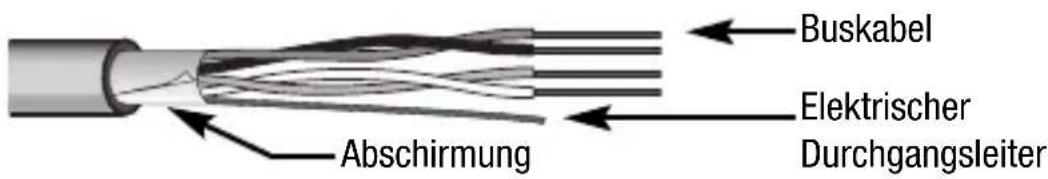

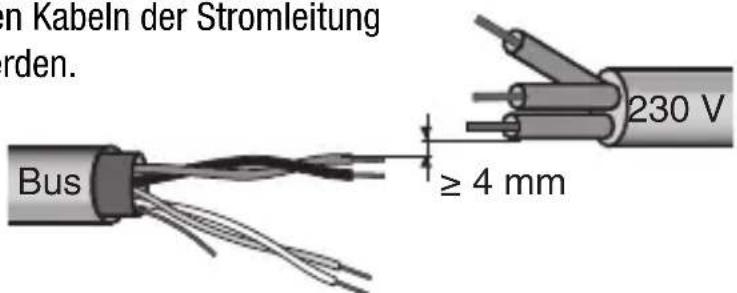

Hinweise zur Installation KNX/EIB 166

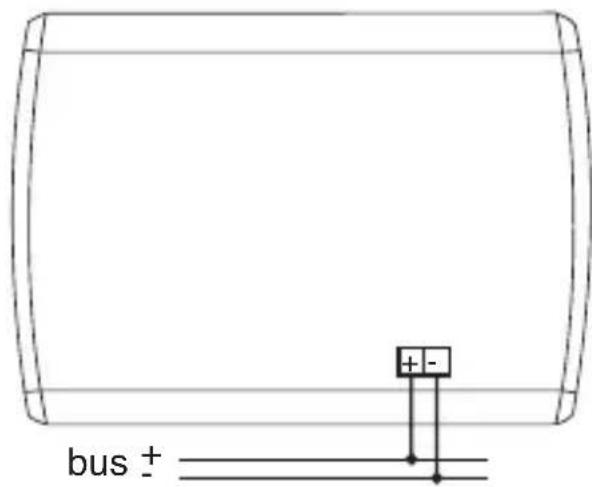

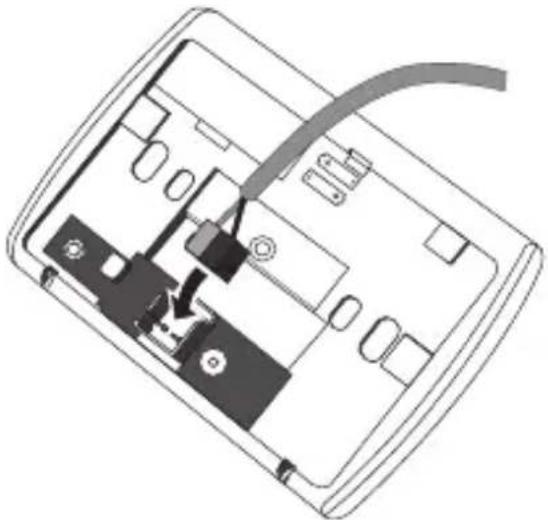

Elektrische Anschluss 167

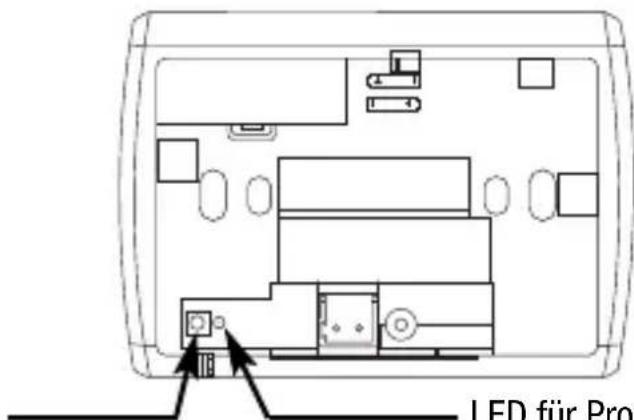

Initialisierung mit dem Easy Basisgerät 168

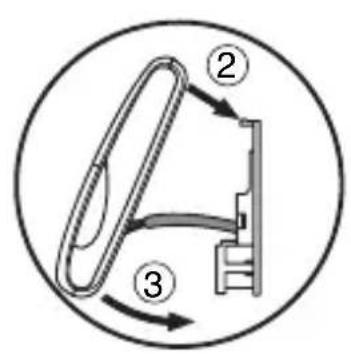

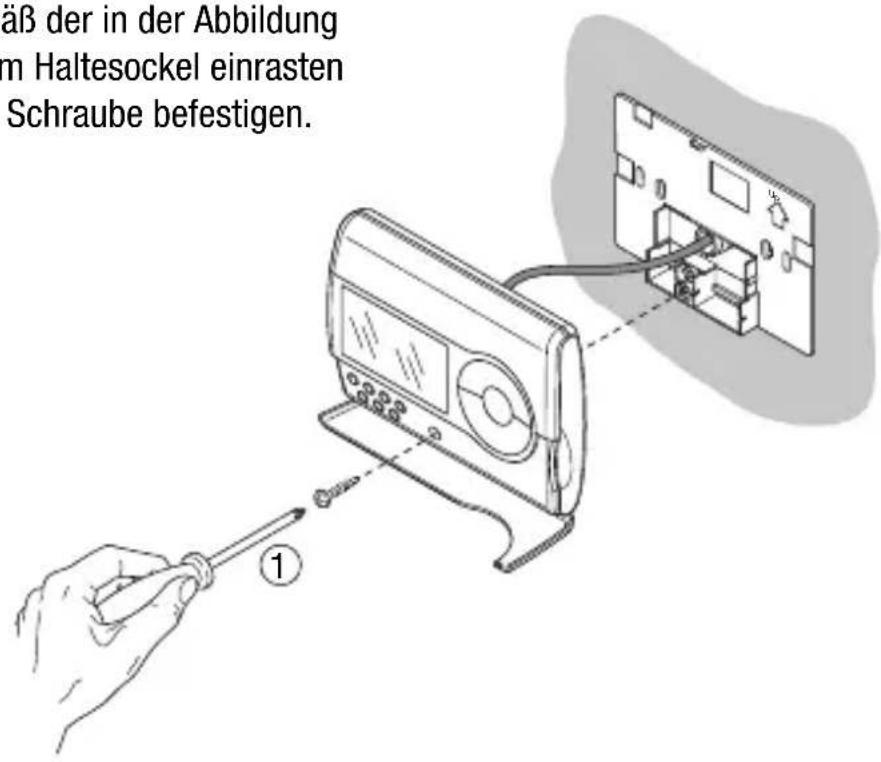

Vervollständigung 169
Programmierung mit dem Easy Basisgerät 169

TECHNISCHE DATEN 172

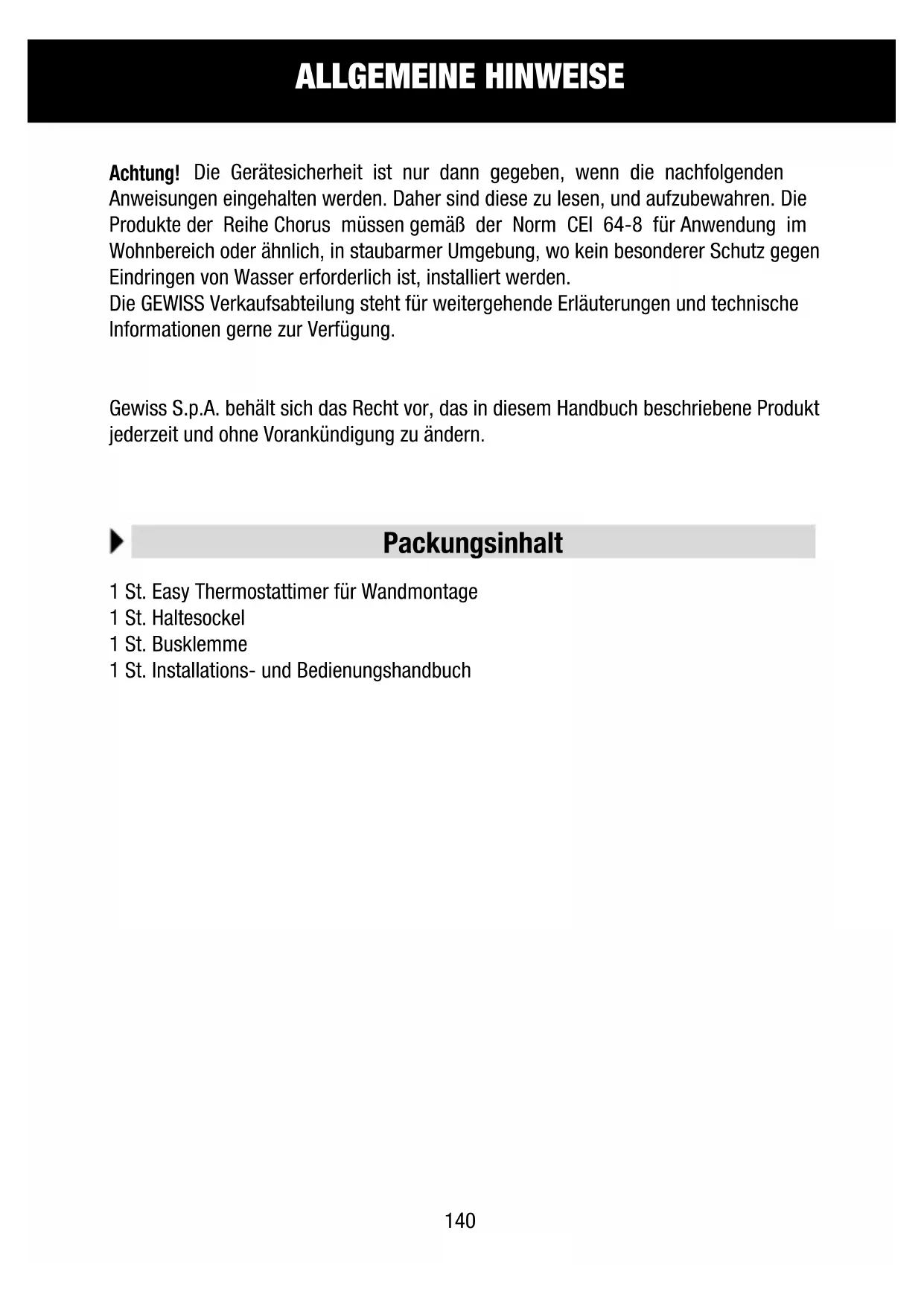

ALLGEMEINE HINWEISE

Achtung! Die Gerätesicherheit ist nur dann gegeben, wenn die nachfolgenden Anweisungen eingehalten werden. Daher sind diese zu lesen, und aufzubewahren. Die Produkte der Reihe Chorus müssen gemäß der Norm CEI 64-8 für Anwendung im Wohnbereich oder ähnlich, in staubarmer Umgebung, wo kein besonderer Schutz gegen Eindringen von Wasser erforderlich ist, installiert werden.

Die GEWISS Verkaufsabteilung steht für weitergehende Erläuterungen und technische Informationen,GLne zur Verfugung.

Gewiss S.p.A. besteht sich das Recht vor, das in thisem Handbuch beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern.

Packungsinhalt

1 St. Easy Thermostatting for Wandmontage
1 St. Haltesockel
1 St. Busklemme
1 St. Installations- und Bedienungshandbuch

Kurzbeschreibung

Der Easy Thermostatting für Wandmontage möglich mit Hilfe eines Wochenprogramms die automatische Regelung der Temperatur in dem Raum, in dem er installiert ist. Die Temperaturregelung erfolgt durch Ansteuerung der KNX/EIB-Antriebe der Heizungs- oder Klimaanlage über den KNX/EIB-Bus des Home Automation Systems. Im Zusammenhang mit Easy Thermostaten zur Wandmontage (GW10 763 - GW14 763), bei denen über den Bus die Betriebsart und -modus eingestellt wird, möglich der Thermostatting die Erstellung von Temperaturegelanlagen mit mehreren Zonen.

Die Temperaturprofile werden auf Wochenbasis definiert.

Für jeder Wochentag kann ein individuelles Stundenprofil mit 15 Minuten Schritten und beliebig vielen tätiglichen Änderungen erstellt werden.

Der Thermostattimer erfolglicht:

• 2 Funktionarten: Hezung und Klimatisierung;
• 5 Betriebsarten: AUS, Absenkung, Prekomfort, Komfort und Automatik;
• 4 Solltemperaturen für die Heizung (T ABSENKUNG, T PREKOMFORT, TKOMFORT, T FROSTSCHUTZ);
  4 Soltemperaturen fur die Klimatisierung ABSENKUNG, TPREKOMFORT, TKOMFORT, TUBERTEMPERATURSCHUTZ),
• 2 Kontrollalgorithmen, lokal wählbar: über 2 Punkt (Befehl AN/AUS) und PI (Kontrolle Typ PWM).

Der Thermostattimer wird von der Buslinie versorgt und ist mit einem LCD-Display mit zeitgesteuerter Hintergrundbeleuchung ausgestattet, 10 Bedientasten, integriertem Sensor für die Erfassung der Raumtemperatur (der Wert wird alle 15 Minuten an den Bus übermittelt), Alkali-Batterien (AAA) für die Speicherung von Datum und Uhrzeit bei Ausfall der Busspannung.

Die Ausgangskanäle können konfiguriert werden für:

• Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe, die die Temperaturregelung steuern (max. 2 je Hezung/Klimatisierung);
• Einstellen der Funktionart (Hezung/Klimatisierung) und des Funktionsmodus (AUS/ Absenkung/Prekomfort/Komfort) der Zonenthermostat;
• Übertragen der Einstellungen (Funktionsart und-modus) und die aktuellen Daten (gemessene Temperatur) an andere Geräte, z.B. der Easy GSM-Fernsteuerung - GW 90 861.

Die Eingangskanäle können konfiguriert werden für:

• Ferneinstellung der Betriebsart und -modus des Thermostattimers mit anderen KNX/EIB-Geräten (z.B. mit der Easy GSM-Fernsteuerung - GW 90 861);
• Verwalten von Szenen, Zuordnen einer Funktionart oder -modus an eine Szene;
• Verwalten einer Eingangsmeldung, beispelseweise eines Fensterkontakts, um vorübergehend den Thermostattinger auszuschalten.

Das Gerät wird mit dem mitgelieferten Flansch an der Wand installiert, dieser kann direkt mit Dubeln an die Wand oder auf ein UP-Gehäuse (3 Module) geschraubt werden.

ALLGEMEINE BESCHREIBUNG

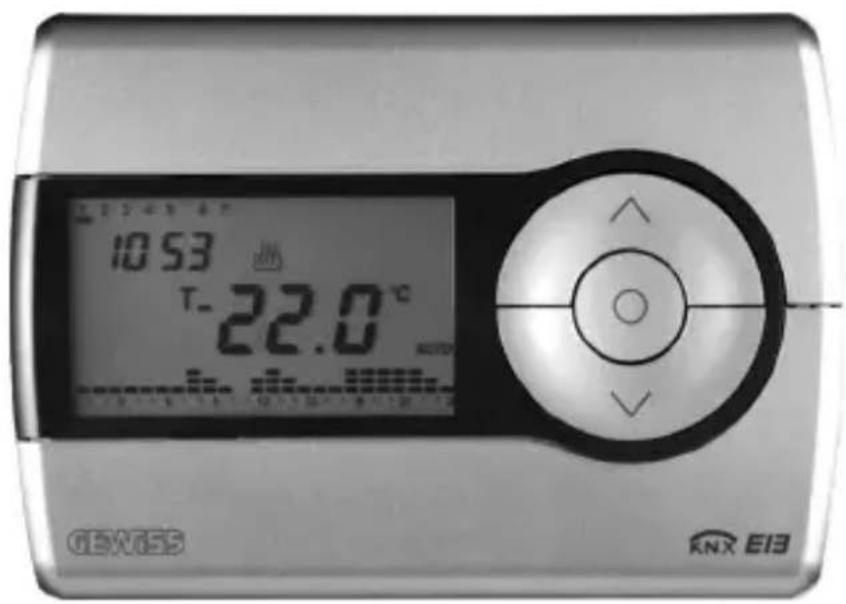

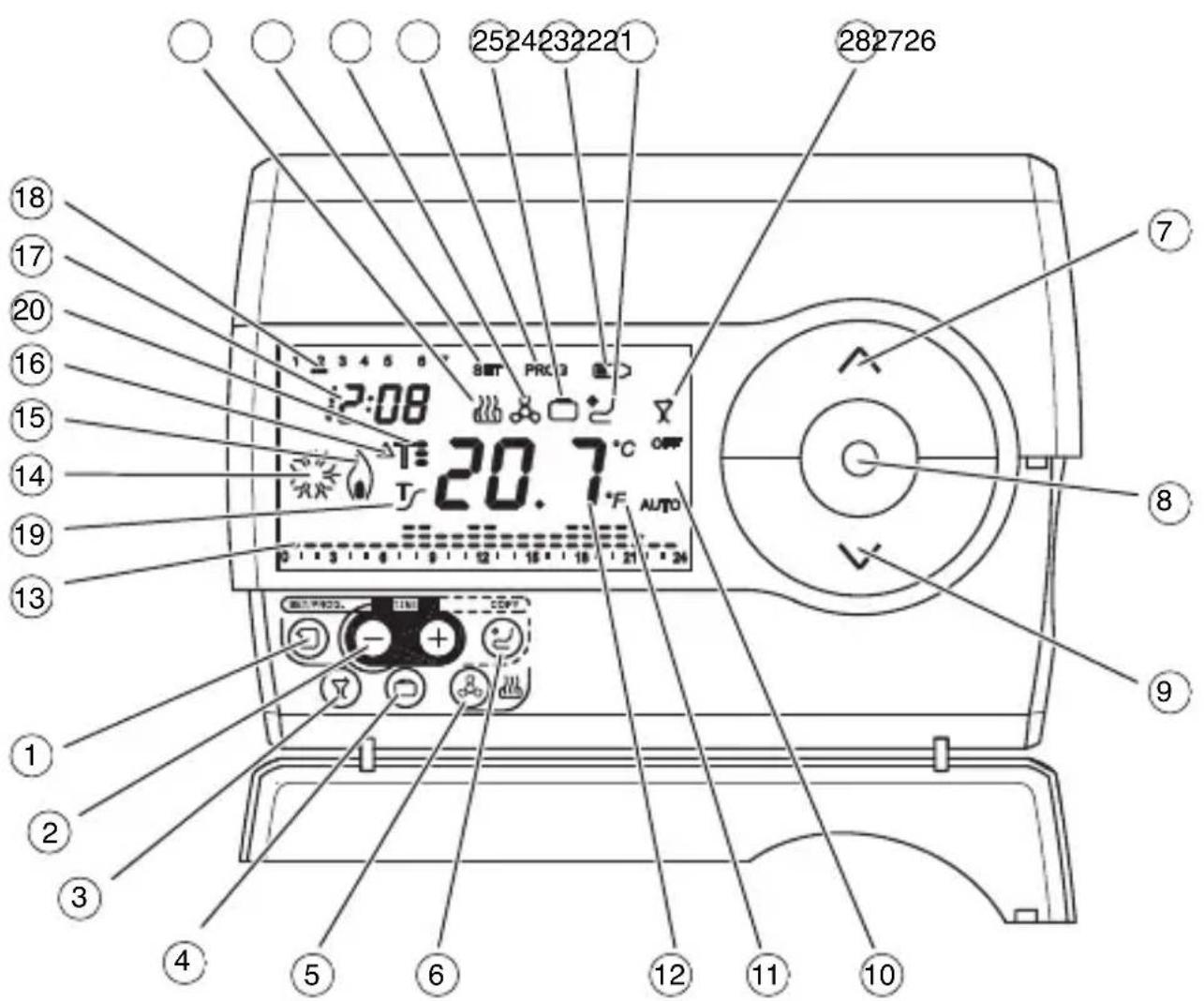

Position der Bedienelemente

Der Thermostattimer ist mit einem Display, 3 immer zugänglichen Bedientasten und 7 bei offener Klappe zugänglichen Bedientasten ausgestellt.

ALLGEMEINE BESCHREIBUNG

Steuerungsbeschreibung

STEUERTASTEN		Symbol	Seite
1	Programmierung / Einstellung	◎
2	Zeiteinstellung	-⊕
3	Party	✕	157
4	Holiday	◎	158
5	Auswahr Heizung / Klimatisierung	◎	146
6	Kopieren	◎	159
7	Temperaturregelung (+) / Parameterauswahl	∧
8	Auswahr Funktionsmodus / Bestätigung	◎
9	Temperaturregelung (-) / Parameterauswahl	∨

DISPLAYANZEIGEN

10 Betriebsart AUTO 144
11 Temperatureinheit 148
Gemessene Raumtemperatur
13 Profil des Tagesprogramms 155
14 Aktivierung Klimatisierung 145
15 Aktivierung Heizung 145
16 Temperaturdifferenz 151
Uhr 148
18 Wochentag 148
19 Aktivierung Selfstlernfunktion 154
20 Temperatursollwert-Betriebsart T.T:T3 149
21 Heizungsbetrieb 145
22 Status Parameteinstellung SET 148
23 Klimatisierungsbetrieb 145
24 Status Programmierung PROG 155
25 Funktion Holiday 158
26 Batterien entladen 160
27 Funktion Kopie des Feiertagsprogramms 159
28 Funktion Party 157

ALLGEMEINE BESCHREIBUNG

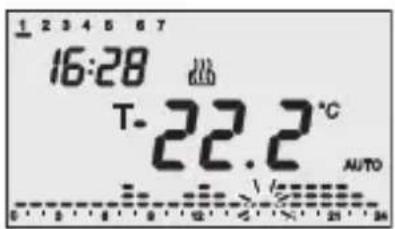

Betriebsart

Der Thermostattimer sieht 5 verschiedene Betriebsarten vor:

AUTOMATIK
- ABSENKUNG
PREKOMFORT
KOMFORT
AUS - FROSTSCHUTZ / ÜBERTEMPERATURSCHUTZ

Zum Umschalten zwischen den Funktionsmodi wird die Taste verwendet.

Beim Automatikbetrieb verwendet der Thermostattem ein Programm, das für jeder Wochentag unterscheidlich sein kann.

Auf dem Display erscheint die Anzeige AUTO, die gemessene Raumtemperatur, und das Symbol des Sollwerts der aktuellen Viertelstunde.

Im Stundenprofil blinking die Spalte der aktuellen Stunde mit der Darstellung des aktiven Sollwerts.

Der Thermostat timer verwendet bei den Funktionsarten Absenkung, Prekomfort und Komfort ständig die entsprechenden Temperatursollwerte.

Auf dem Display erscheint die gemessene Raumtemperatur und das Symbol, ToderT:

BEDEUTUNG VON T. Te T

Symbol	Heizung Klimatisierung
	Sollwert Funktionmodus Sol		wert Funktionmodus
T.	TABSENKUNG	Absenkung	TKOMFORT	Komfort
T:	TPREKOMFORT	Prekomfort	TPREKOMFORT	Prekomfort
T:	TKOMFORT	Komfort	TABSENKUNG	Absenkung

ALLGEMEINE BESCHREIBUNG

Die Frostschutzfunktion ist nur in der Betriebsart Heizing mit ausgeschalteter Temperaturregelung (AUS) aktiv. In thisem Fall verwendet der Thermostattinger den eingestallenten Temperatursollwert für Frostschutz und schaltet die Heizungsanlage nur ein, wenn die Raumtemperatur unter TFOSTSCHUTZ absinkt. Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

Die Übertemperaturschutzfunktion ist nur in der Betriebsart Klimatisierung mit ausgeschalteter Temperaturregelung (AUS) aktiv. In thisem Fall verwendet der Thermostattinger den eingestallenten Temperatursollwert für Übertemperatur und schaltet die Klimaanlage nur ein, wenn die Raumtemperatur über TÜBERTEMPERATURSCHUTZ ansteigt. Auf dem Display erscheint die Anzeige AUS und die gemessene Raumtemperatur.

Während des Betriebs wird das Einsatz der Hezung oder der Klimatisierung auf die folgende Weise angezeigt:

Heizung

Das Symbol zeigt an, dass der Einschaltbefehl vom Antrieb der Heizkesselsteuerung erfasst wurde. Wenn der Thermostattinger vom Antrieb nicht die Bestätigung der erfolgenden Einschaltung erhalten, beginnt das Symbol zu blinken. Anschließlich sendet der Thermostattinger im Minutentakt den Einschaltbefehl, bis er eine positive Antwort erhalten.

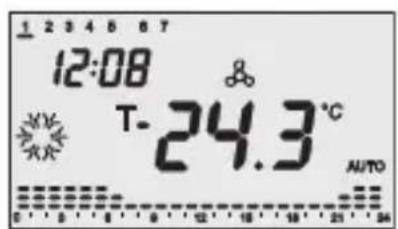

Klimatisierung

Das Symbol zeit an, dass der Einschaltbefehl vom Antrieb der Klimaanlagensteuerung erfasst wurde. Wenn der Thermostattinger vom Antrieb nicht die Bestätigung der erfolgenden Einschaltung erhalten, beginnt das Symbol zu blinken. Anschließlich sendet der Thermostattinger im Minutentakt erneut den Einschaltbefehl, bis er eine positive Antwort erhalten.

BEDIENUNGSCANWEISUNG

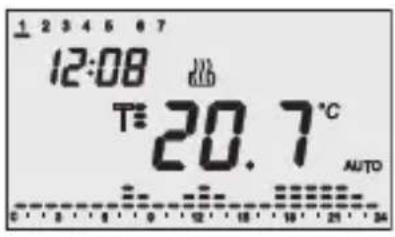

Auswahl Hezung / Klimatisierung

Durch Drücken der Taste \& kann zwischen den Funktionarten Heizung und Klimatisierung umgeschaltet werden.

Heizung

Das Symbol kennzeichnet die Heizung.

Klimatisierung

Das Symbol kenneichnet die Klimatisierung.

Parameteinstellung

Zur Einstellung der Parameter des Thermostattimers:

1. Mit der Taste die Funktionart (Heizung / Klimatisierung) auswahlen,
2. Ein Mal die Taste drucken.

Auf dem Display erscheint die Anzeige SET und die Uhr, der Balken des Wochentags beginnnt zu blinken.

BEDIENUNGSCANWEISUNG

Nun können, je nach Funktionart nacheinander folgende Punkte geändert werden:

Wochentag
Stunden
Minuten
Temperatureinheit
Hezung Klimatisierung
P01Heiz - Sollwert P01	Klima - Sollwert T.
P02Heiz - Sollwert P02	Klima - Sollwert T:
P03Heiz - Sollwert P03	Klima - Sollwert T:
P04Heiz - Sollwert TFROSTSCHUTZ P04	Klima - Sollwert TÜBERTEMPERATURSCHUTZ
P05Heiz - Differenzwert der Regelung AN/AUS Heizung	P05Klima - Differenzwert der Regelung AN/AUS Klimatisierung
P06Heiz - Regellogik P06	Klima - Regellogik
P07Heiz - Taktzeit P07	Klima - Taktzeit
P08Heiz - Differenzwert der Regelung PWM	P08Klima - Differenzwert der Regelung PWM
P09Heiz - Aktivierung Selfstlernfunktion

Die Taste zum Durchblättern der Sequenz und Bestätigung der angezeigten Werte drücken, bis der Parameter angezeigt wird, der geändert werden soll. Das Verlassen der Parameteinstellprozeder erfolgt durch erneutes Drücken der Taste, oder automatisch 30 Sekunden nach dem letzten Tastendruck.

Zum Einstellen der Heizungs-und Klimatisierungsparameter müssen beiden Sequenzen ausgeführten werden (in der zweiten Sequenz können die gleichen Parameter bestätigt und nur die spezifischen geändert werden).

BEDIENUNGSCANWEISUNG

Einstellung des Wochentags

Wenn der Balken des Wochentags blinkt, den aktuellen Tag mit den Tasten wahlen.

(Montag=1, Dienstag=2, Sonntag=7).

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Einstellung der Stunde

Wenn die Stundenziffern blinken, diese mit den Tasten + einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Einstellung der Minuten

Wenn die Minutenziffern blinken, diese mit den Tasten + einstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Einstellung der Temperatureinheit

Wenn das Symbol ^ C oder ^ der Temperatur anfängt zu blinken, kann die Temperatureinheit mit den Tasten gewählt werden.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

BEDIENUNGSCANWEISUNG

P01Heiz - Einstellung Sollwert (Heizing)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert (TABSENKUNG) mit den Tasten erstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P01 Klima - Einstellung SollwertT(Klimatisierung)

Bei der Anzeige des Symbols, beginn der Temperaturwert zu blinken. Den Wert (KoMfort) mit den Tasten erstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P02Heiz - Einstellung Sollwert (Heizing)

Bei der Anzeige des Symbols, begin der Temperaturwert zu blinken. Den Wert T = (TPREKOMFORT) mit den Tasten erstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P02Klima - Einstellung Sollwert (Nimatisierung)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert T (TPREKOMFORT) mit den Tasten erstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

BEDIENUNGSCANWEISUNG

P03Heiz - Einstellung Sollwert (Feizung)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert (KEMFORT) mit den Tasten erstellen.

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

P03Klima - Einstellung Sollwert (Klimatisierung)

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert (TABSENKUNG) mit den Tasten erstellen. Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drucken.

P04Heiz - Einstellung Frostschutztemperaturwert

Bei der Anzeige des Symbols, begint der Temperaturwert zu blinken. Den Wert der Frostschutztemperatur mit den Tasten erstellen. Zur Bestätigung des eingestillten Werts, die Taste innerhalb von 30 Sekunden drücken.

P04Klma - Einstellung Übertemperaturschutzwert

Bei der Anzeige des Symbols, beginn der Temperaturwert zu blinken. Den Wert des Übertemperaturschutzes mit den Tasten einstellen. Zur Bestätigung des eingestellen Werts die Taste innerhalb von 30 Sekunden drucken.

ACHTUNG!

Bei den Sollwertengelten folgende Einschränkungen:

-Heizung TFROSTSCHUTZ T. T3 T3 -Klimatisierung T. T3 TUBERTEMPERATURSCHUTZ

C

BEDIENUNGSCANWEISUNG

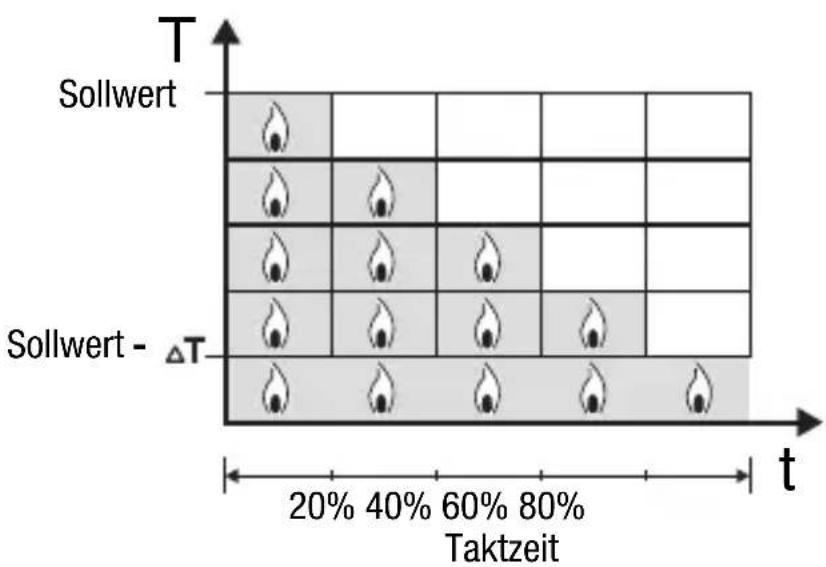

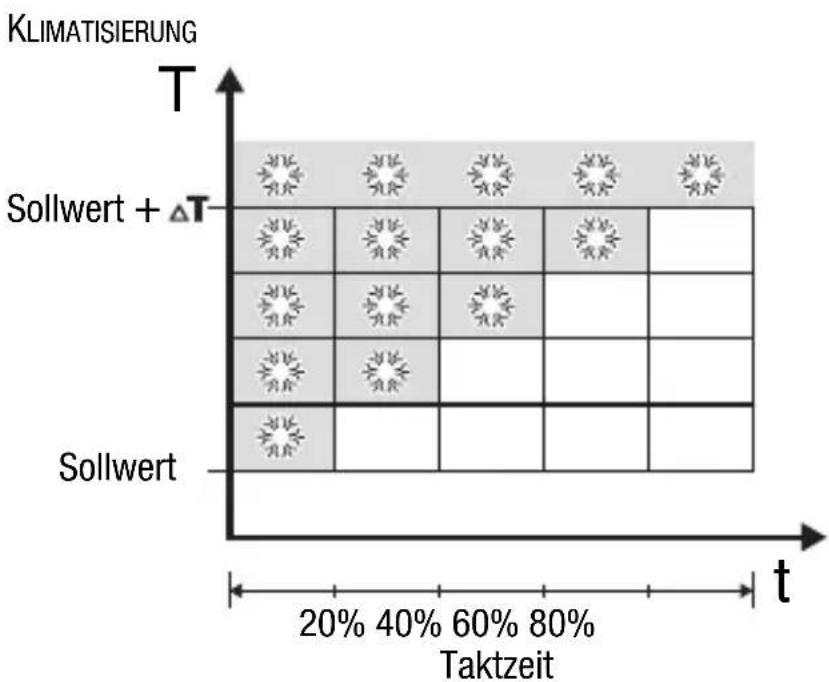

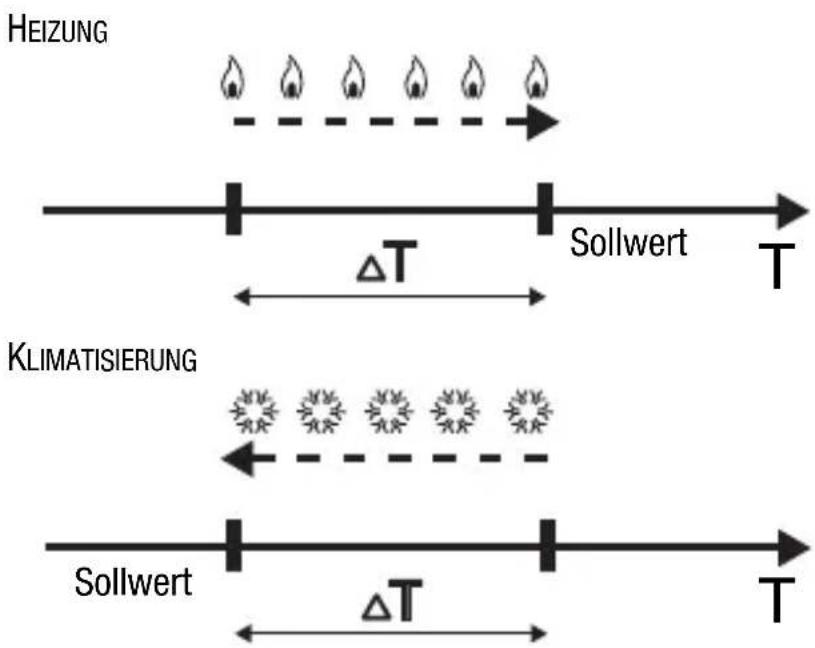

PROPORTIONALREGELUNG (PWM)

Das Proportionalband (von Sollwert bis Sollwert - T für die Hezung, von Sollwert bis Sollwert + für die Klimatisierung) wird in vier gleiche Zonen eingeteilt. Der Thermostattinger pruft am Ende jeder Taktzeit die Raumtemperatur und moduliert je nach festgestellter Abweichung das Verhältnis der während der Taktzeit übermittelten AN und AUS Befehle. Nachfolgende Grafiken zeigen das Verhalten der Proportionalregelung beim Heizbetrieb und bei der Klimatisierung.

HEIZUNG

BEDIENUNGSCANWEISUNG

P07 - Einstellung Taktzeit

Bei der Anzeige von P07 die Dauer der Taktzeit mit den Tasten erstellen.

Die möglichen Werte sind: 5, 10, 20, 30, 40, 50, 60
Minutes.

Für Heizung und Klimatisierung können unterschiedliche Taktzeiten eingestellt werden.

Zur Bestätigung des eingestellen Werts, die Taste xxx innerhalb von 30 Sekunden drücken.

P08 - Einstellung Differenzwert der Regelung PWM

Bei der Anzeige von P08 den Differenzwert der PWM-Regelung mit den Tasten erstellen.

Für Heizung und Klimatisierung können unterschiedliche PWM Regeldifferenzen eingestellt werden. Zur

Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Die Prozedur zur Parameteinstellung ist hiermit beendet. Die Taste drücken, um zum normalen Betrieb zurück zu kehren.

BEDIENUNGSCANWEISUNG

P09 - Aktivierung Selfstlernfunktion (nur Heizung) Bei der

Anzeige des Symbols, die Funktion mit den Tasten

aktivieren (AN) oder deaktivieren (AUS).

Zur Bestätigung des eingestellen Werts, die Taste innerhalb von 30 Sekunden drücken.

Die Selfstlernfunktion ermöglicht die Optimierung der vorzeitigen Einschaltung der Heizung (max. 2 Stunden). Der Thermostattinger steuert die vorzeitige Einschaltung automatisch, um die eingestellte Temperatur zu Beginn jeder Periode des programmierten Zeitraums zu garantieren.

These Funktion aktiviert sich ausschließlich in der Betriebsart Automatik des Heizbetriebs.

Die Prozedur zur Parameteinstellung ist hiermit beendet. Die Taste drücken, um zum normalen Betrieb zurück zukehren.

BEDIENUNGSCANWEISUNG

Anpassung des Tagesprogramms

Um die Anpassung des voreingestalten Tagesprogramms auszufahren, oder eine Änderung auszufahren, muss die Taste zwei Mal gedrückt werden.

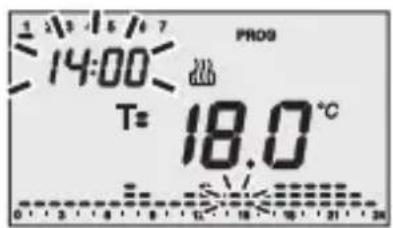

Auf dem Display erscheint die Anzeige PROG, und der Balken des ersten Wochentags beginnnt zu blinken. Den gewünschten Tag mit den Tasten wahren. Zur Bestätigung der Auswahl, die Taste innerhalb von 30 Sekunden drücken.

Nach der Bestätigung des Tags wird auf dem Display das aktuelle Profil des gewählten Tags angezeigt. Die Stunde beginnnt zu blinken.

Nachfolgend die Schritte, die für die Anpassung erforderlich sind:

1 - Auswahldes zeitlichen Beginns der Temperaturänderung
2 - Einstellung des neuen Temperatursollwerts
3 - Abschluss der Anpassung

1 - Auswahldes zeitlichen Beginns der Temperaturänderung

Mit den Tasten die Uhrzeit bis zu dem Punktändern, an dem das vorgeschlagene Profil geändert werden soll; während der Zunahme blinkt im Stundenprofil die Spalte der gewählten Stunde. Bei jedem Drücken der Tasten wird die Uhrzeit in 15 Minuten Schritten vor oder darüber bewegt; thereof konnen 4 Programmierperioden für jeder Stunde definiert werden.

BEDIENUNGSCANWEISUNG

2 - Einstellung des neuen Temperatursollwerts

Auf dem Display wird der Wert entsprechend des aktuelle eingestellen Sollwerts durch das Symbol, T. T. oder angezeigt. Mit den Tasten den neuen Sollwert auswahlen, der innerhalb des Stundenprofils bis zur nachsten Änderung innerhalb des Programms angewendet wird.

3 - Abschluss der Anpassung

Nach der Wiederholung der Schritte 1 und 2 und dem Einstellen des gewünschten Temperatur-Stundenprofils kann:

• das Programm auf den nachsten Tag kopiert werden und die ausgeführte Programmierung durch Drücken der Taste innerhalb von 30 Sekunden bestätigt werden, oder
• die Programmierung ohne Kopieren bestätigt werden, indem die Taste innerhalb von 30 Sekunden gedrückt wird (der Wechsel zur Programmierung des nachsten Tages erfolgt automatisch).

Am Ende der Wochenprogrammierung die Taste drücken, um zum normalen Betrieb zurück zukehren.

Zur Aktivierung des Programms die Betriebsart AUTO wahlen, indem die Taste gedrückt wird, bis auf dem Display die Anzeige AUTO angezeigt wird.

Kurzzeitiges Übersteuern der Temperatur

In den Betriebsarten AUTO, Absenkung, Prekomfort und Komfort kann der aktive Temperatursollwert mit den Tasten vorübergehend übersteuert werden, um den gewünschten Wert einzustellen. Den neuen Wert mit der Taste bestägten oder 5 Sekunden abwarten.

Die Aktivierung der Übersteuerung wird im Display durch die blinkende Anzeige AUTO oder in anderen Fälle durch das Blinken von T, T oder angezeigt. Die Übersteuerung in der Betriebsart AUTO bleibt bis zur nachsten Änderung des Temperatur-Stundenprofils aktiv.

BEDIENUNGSCANWEISUNG

Funktion Party

Die Funktion Party erhögt die vorübergehende Deaktivierung der eingestellen Betriebsarten in den Modi AUTO, Absenkung, Prekomfort und Komfort und aktiviert für einen Zeitraum zwischen 1 und 23 Stunden den Modus Komfort mit einem wählbaren Sollwert. Diese Funktion kann beispielsweise verwendet werden, um während eines Abendessens, eines Fests, usw. eine angenehmere Temperatur zu haben.

Zur Aktivierung der Funktion die Taste drücken.

Auf dem Display erscheint das Symbol, während der Wert des Sollwerts mit.

Mit den Tasten die gewünschte Temperature einstehen. Mit den Tasten dann die

Stundenzahl der Aktivierung der Party-Funktion einstellen, die oben links im Display angezeigt wird. Die Taste drücken, oder 5 Sekunden warten, um die Einstellung zu bestätigten.

Solange die Funktion aktiv ist, kann der Temperatursollwert mit den Tasten und der Aktivierungszeitraum mit den Tasten verändert werden.

Während des Betriebs lauft die eingestellte Zeit ruckwärts.

Die Funktion Party bleibt bis zum Ablauf des eingestellen Zeitraums aktiv.

Nach Ablauf der eingestellen Zeit wird die Funktion Party automatisch deaktiviert und der Thermostattinger keht in die ursprünglichen Betriebsart darüber.

Zur vorzeitigen Deaktivierung der Funktion Party die Taste drücken.

BEDIENUNGSCANWEISUNG

Funzione Holiday

Die Funktion Holiday erhögt die vorübergehende Deaktivierung der eingestallen Betriebsart in den Modi AUTO, Absenkung, Prekomfort und Komfort und aktiviert für einen Zeitraum zwischen 1 und 99 Tagen den Modus Absenkung mit einem währbaren Sollwert. Diese Funktion kann beispelssweise verwendet werden, um einen Energiesparzeitraum der Heizung während eines Urlaubs oder einer längeren Abwesenheit einzustellen, und die gewünschte Temperatur am Ankunftstag vorzufinden.

Zur Aktivierung der Funktion die Taste drucken.

Auf dem Display erscheint das Symbol, während der Wert des Sollwerts blinkt.

Mit den Tasten die gewünschte Temperatur einstehen.

Mit den Tasten dam die Tagesanzahl der Aktivierung der Holiday-Funktion einstellen, die oben links im Display angezeigt wird.

Die Taste drücken, oder 5 Sekunden warten, um die Einstellung zu bestätigten.

Solange die Funktion aktiv ist, kann der Temperatursollwert mit den Tasten und der Aktivierungszeitraum mit den Tasten verändert werden.

Während des Betriebs lauft die eingestellte Tagesanzahl ruckwärts.

Die Funktion Holiday bleibt bis zum Ablauf des eingestellen Zeitraums aktiv, der um 24 Uhr endet. Bei der Berechnung der Tage muss immer der aktuelle Tag eingerechnet werden.

Wenn beispielsweise Freitagabend die Funktion Holiday eingestellt werden soll, die Sonntagabend um Mitternacht endet, müssen 3 Tage eingestellt werden (Freitag, Samstag, Sonntag).

Nach Ablauf der eingestillten Zeit wird die Funktion Holiday automatisch deaktiviert und der Thermostattinger keht in die ursprüngliche Betriebsart darüber.

Zur vorzeitigen Deaktivierung der Funktion Holiday die Taste drucken.

BEDIENUNGSCANWEISUNG

Kopie des Feiertagsprogramm

Im Modus AUTO kann das Profil des Feiertags (7) auf einen beliebigen Wochentag kopiert werden.

Die Funktion kann bis zu 6 Tage vor dem gewählten Tag aktiviert werden. Diese Funktion ist entsprechend nützlich, wenn beispelsweise ein Feiertag auf einen Werktag fällt.

Zum Kopieren des Feiertagsprofils die Taste drucken.

Auf dem Display blinkt das Symbol und der Balken des Feiertags.

Mit den Tasten den Werktag wahlen, auf den das Feiertagsprofil kopiert werden soll.

Die Taste, drücken, oder 30 Sekunden warten, um die Einstellung zu bestätigten.

Solange die Funktion aktiv ist, kann durch Drücken der Taste der Tag angezeigt werden, auf den das Feiertagsprofil kopiert wurde; der entsprechende Balken blinkt im Display.

Wenn die Funktion deaktiviert werden soll, die Taste erneut drücken; wenn der Wochentag geändert werden soll, die Tasten verwenden und die Taste,

drücken oder 30 Sekunden abwarten, um die neue Einstellung zu bestätigten.

Tagsüber ist das Symbol fest eingeschaltet.

Das Kopieren des Feiertags gilt nur vorübergehend; nach Mitternacht des gewählten Tags wird zum programmierten Wochenprofil zurück gekehrt.

BEDIENUNGSCANWEISUNG

Anzeige Batterie entladen

Wenn die Batterien nahezu entladen sind, und die Busversorgung fehl, blinkt das Symbol im Display. Aus dem Display verschwindet auch die Temperaturanzeige und die Batterien müssen sochnell wie möglich ersetzt werden.

Wenn das Symbol feste aufleucht, mussen die Batterien unbedingt ersetzt werden.

Die Batterien dieren nur zum Speichern des Datum und der Uhrzeit bei einem Spannungsausfall des KNX/EIB-Busses (alle anderen Einstellungen werden in nicht flüchtigen Speichern geschichert).

Bei anliegender Busspannung ist die Funktion auch bei fehlenden Batterien gewährleistet.

Rückstellung und Wiederherstellung der Werkseinstellung

Für eine vollständige Rückstellung des Thermostattimers gleichzeitig die Tasten, und drücken.

Achtung: Alle eingestillten Parameter und angepasste Programme werden gelöscht.

Beim erneuten Einschalten verwendet der Thermostattinger die werksseitig eingestellten Parameter und Programme. Der Thermostattinger schaltet in Heizbetrieb in den Modus OFF ein und die Funktionen Party und Holiday sind deaktiviert.

BEDIENUNGSCANWEISUNG

Voreingestellte Programme

Der Thermostattinger verfügbar über zwei voreingestellte Programme, eines für die Heizung und eines für die Klimatisierung.

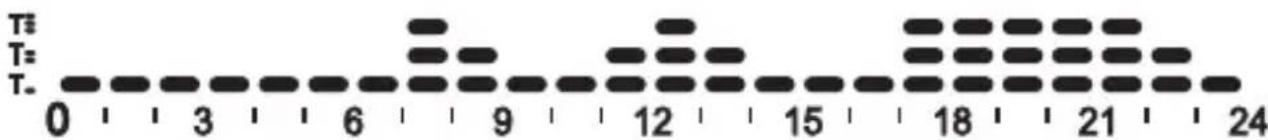

HEIZUNGSPROGRAMM

Montag - Freitag

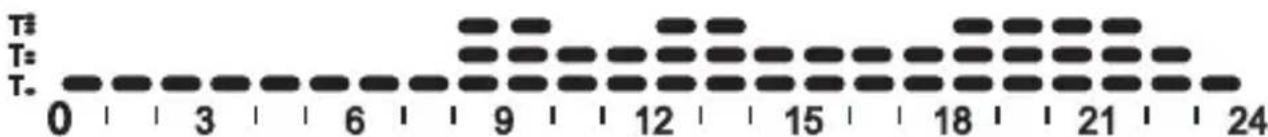

Samstag - Sonntag

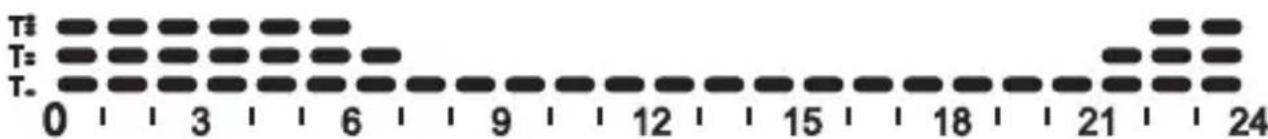

KLIMATISIERUNGSPROGRAMM

Alle Wochentage

ThesevereingestelltenerProgrammekonnenentsprechendderpersonlichenAnforderungen geändertundangepasstwerden.FurdieÄnderung dervereingestelltenerProgrammewirdauf dieAnweisungendesAbschnitts“AnpassungdesTagesprogramms”verwiesen.

BEDIENUNGSCANWEISUNG

Voreingestellte Parameter

Wochentag		1: Montag
Uhrzeit		00:00
Sollwert Heizungstemperatur	T.	16 °C
	T:	18 °C
	T3	20 °C
	TFROSTSCHUTZ	5 °C
Sollwert Klimatisierungstempoatur	T.	24 °C
	T:	26 °C
	T3	28 °C
	TÜBERTEMPERATURSCHUTZ	35 °C
Selbstlichen		OFF
Differenzwert der Regelung	Heizung	0.2 °C
	Klimatisierung	0.5 °C
Temperatureinheit		°C

Verhalten bei Ausfall und Wiederherstellung der Busversorgung

Bei Ausfall der Busversorgung führ das Gerät keinerlei Aktion aus. Datum und Uhrzeit werden durch die Pufferbatterien gespeichert, alle anderen Einstellungen werden in einem nicht flüchtigen Speicher gesichert. Das Geräte ist max. 5 Sekunden nach Wiederherstellung der Busversorgung wieder voll Funktionsfähig.

Ohne Pufferbatterien wird der Thermostattinger bei Wiederherstellung der Busspannung im Modus AUS eingeschaltet.

BEDIENUNGSCANWEISUNG

Batteriewechsel

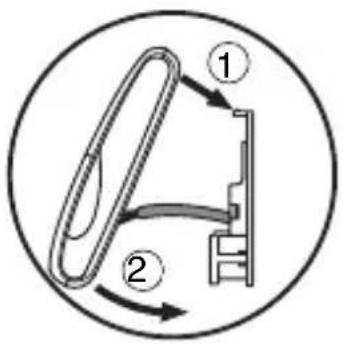

Die Befestigungsschraube unter dem Frontdeckel entfern und den Thermostattimer gemäß folgender Abbildung vom Haltesockel entfern.

Den Deckel des Batteriefachs entfernen und die entladen Batterien durch zwei andere 1,5 V Batterien (Typ AAA) ersetzen, damit auf die Polung achtenden.

BEDIENUNGSCANWEISUNG

Den Thermostattimer wieder gemäß der in der Abbildung dargestellen Folge auf dem Haltesockel einrasten und wieder mit der Frontschraube befestigen.

ACHTUNG

• Wenn die Busversorgung des Thermostattimers während des Batteriewechsels unterbrochen wurde, müssen Datum und Uhrzeit wieder eingestellt werden.
• Alle Batterien gleichzeitig austauschen.
• Alte und neue Batterien)durfen nicht zusammen verwendet werden.
• Nur gleichartige Batterien verwenden (keine Alkali-Batterien zusammen mit Zink-Kohle Batterien verwenden).
• Keine Batterien ins Feuer werfen.
• Die Batterien sind Sondermull, ihre Entsorgung wird durch besondere gesetzliche Vorgaben geregelt, sie müssen besonderen Entsorgungsstellen zugeführrt werden.

Reinigung des Thermostattimers

Der Thermostattinger muss mit einem trockenen Tuch gereinigt werden.

INSTALLATIONSANWEISUNG

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen.

Richtige Positionierung

Um eine korrekte Erfassung der Raumtemperatur zu gewährleisten, darf der Thermostattinger nicht in Nischen, besoin Turen oder Fenster, besoin Heizkörpersn oder Klimageräten montiert werden, und erarf keinem direkten Luftzug oder direkter Sonnenbestrahlung ausgesetzt werden.

Montage des Haltesockels

Der Haltesockel wird in einer Höhe von 160 cm über Fußbodenhöhe montiert, und kann direkt mit Dübeln an die Wand oder auf ein UP-Gehäuse (3 Module) geschraubt werden.

ACHTUNG Bei der Befestigung des Haltesockels muss die mit dem Pfeil angegebene Montagerichtung beachtet werden:

Montage mit Dubeln

INSTALLATIONSANWEISUNG

Montage auf Gehäuse (3 Module)

Hinweise zur Installation KNX/EIB

1. Die Länge der Busleitung zwischen dem Easy Thermostatting und dem Netzgerät darf 350 Meter nicht überschreiben.
2. Die Länge der Busleitung zwischen dem Easy Thermostatting und dem am weitesten entfernt liegenden, zu steuernden KNX/EIB-Gerätarf 700 Meter nicht überschreiben.
3. Um unerwänschte Signale und Überspannungen zu vermeiden, sind Ringkreise soweit wie möglich zu vermeiden.
4. Es muss ein Mindestabstand von 4 mm zwischen den einzeln isolierten Kabeln der

Buslinie und den Kabeln der Stromleitung eingehalten werden.

1. Der elektrische Durchgangsleiter der Abschirmung darf nicht beschädigt werden.

INSTALLATIONSANWEISUNG

ACHTUNG: Die nicht verwendeten Bussignalkabel und der elektrische Durchgangsleiter)dürfen nie spannungsführende Elemente oder den Erdungsleiter berühren.

Elektrische Anschlüsse
Elektroanschlusssschema

1. Vor dem Anschluss an den KNX/EIB-Bus * müssen die Pufferbatterien eingesetzt werden (siehe Abschnitt Batteriewechsel).
2. Die rote Ader des Buskabels an die rote Klemme (+) des Terminals und die schwarze Ader an die schwarze Klemme (-) anschließen. Es konnen bis zu 4 Buslinien an den Busterminal angeschlossen werden (Adern der gleichen Farbe in die gleiche Klemme).

1. Die Abschirmung, den elektrische Durchgangsleiter und die verbleibenden weißen und gelben Adern des Buskabels (falls ein Buskabel mit 4 Leitern verwendet wird), die nicht benötigt werden, isolieren.

INSTALLATIONSANWEISUNG

1. Die Busklemme in die entsprechenden Steckkontakte des Gerätes einsetzen. Die korrekte Montagerichtigung wird durch die Befestigungsführungen vorgegeben.

Initialisierung mit dem Easy Basisgerät

1. Das Gerät über den Bus versorgen und ca. 5 Sekunden abwarten bis diesen voll Funktionsfähig ist.

2. Das Gerät vom System mit einer der folgenden Prozeduren erfassen lässt:

3. Automatische Erfassung (das Gerät besitzt noch die Werkseinstellungen):

4. An dem Easy Basisgerät das Menu „Projektierung → neue Funktion“ oder „Projektierung → Funktion bearbeiten“ wahren: Das Gerät wird automatisch erkannt.

5. Manuelle Erfassung (die Werkseinstellungen wurden geändert):

6. An dem Easy Basisgerät das Menu „Projektierung → Gerät erkennen“ wahlen;

7. kurz (< 2 Sekunden) die Programmiertaste drücken. Die Programmier-LED leuchtet während der Erfassungsprozeder auf.

LED für ProgrammierungProgrammierte

Das von dem Easy Basisgerät erfasste Gerät wird mit der zugewiesenen Nummer in den Kanälen der Menü „Projektierung → neue Funktion“ oder „Projektierung → Funktion bearbeiten“ aufgeführrt. 168

INSTALLATIONSANWEISUNG

Vervollständigung

Den Thermostattinger gemäß der in der Abbildung dargestellen Folge auf dem Haltesockel einrasten und mit der mitgelieferten Schraube befestigen.

Programmierung mit dem Easy Basisgerät

Den Thermostattimer mit Hilfe des Easy Basisgerats (Code GW 90 831) programmieren.

Der Kanal des Thermostattimers kann nach Wunsch bei der erforderlichen Funktion gewählt werden:

Die Tasten gleichzeitig für >5 Sekunden drücken, um den Programmiermodus zu aktivieren. Den gewündten Kanal mit den Tasten wahren und die Auswahl mit der Taste bestätigen: Der entsprechende Kanal wird in der Kanalliste der Menus „Projektierung neue Funktion" oder „Projektierung Funktion darbeiten" angezeigt. Zum Verlassen des Programmiermodus die Tasten gleichzeitig drucken;
- Direkt aus der Kanalliste der Menü „Projektierung →neue Funktion“ oder „Projektierung → Funktion bearbeiten".

INSTALLATIONSANWEISUNG

Im Programmiermodus stehen die folgenden Kanäle zur Verfügung:

StS (Status)

Zur Verwendung bei folgenden Übermittlungen an entfernte Geräte (z.B. der Easy GSM-Fernsteuerung - GW 90 861):

• Funktionmodus und -art;
  gemessene Temperatur (alle 15 Minuten oder bei jeder Veränderung).

CdH (Heizungsregelung)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe, die die Heizungsanlage regeln.

CdC (Kuhlungsregelung)

Zur Verwendung beim Übermittlung des Befehls AN/AUS an die KNX/EIB-Antriebe, die die Klimaanlage regeln.

MAS (Master)

Zur Verwendung beim Übermittlung des Typs (Heizung / Klimatisierung) und des Funktionsmodus (AUS / Absenkung/ Prekomfort / Komfort) an die als „Slave“ konfigurierten Zonenthermostat.

Bei der Erstellung der oben angegebenen Funktionen muss bei dem Basismodul keine Funktion gewählt werden, da der Link automatisch erstellt wird.

INSTALLATIONSANWEISUNG

E1B

SLA

SLA (Slave)

Zur Verwendung fur folgende Einstellungen:

• Ferneinstellung der Betriebsart und -modus des Thermostattimers mit anderen KNX/EIB-Geräten. Beispiele der verwendbaren Geräte sind die Easy GSM-Fernsteuerung, der Easy Bedien- und Anzeigepult, die Easy 4-Kanal Kontaktschnittstelle, usw.;
• Der Modus AUS des Thermostattimers, mit Vorrang vor allen anderen Befehlen, wenn das Signal „Fenster offen“ empfangen wird. Bei der Meldung „Fenster geschlossen“ kehrt der Thermostattim in die vorherige Betriebsart oder in die des letzten Befehls, der während der Zwangssteuerung AUS empfangen wurde, darüber;
• Die Speicherung von Szenen, max. 8: Der Thermostattinger speichert die Betriebsart und -modus und die aktuellen Sollwerte.

Bei Verknüpfung zwischen dem „Slave“ Kanal und der 4-Kanal Kontaktschnittstelle (GW 90 834) werden am Basismodul die folgenden Funktionen vorgeschlagen.

Namen der Funktionen am Easy Basisgerät

Flanken Befehl Flankesteuerung (für Fensterkontakte)

Szene Befehl Steuerung der Szenen

Betriebsart Befehle für Temperaturregelung (Modus)

Für weitere Informationen zur Vorgehensweise bei der Programmierunglesen Sieitte in den Unterlagen des Easy Basisgerats nach.

TECHNISCHE DATEN

Kommunikation	Bus KNX/EIB
Stromversorgung	Über Bus KNX/EIB, 29 V dc SELV + 2 Alkali-Batterien 1,5 V AAA für die Aktualisierung vonDatum und Uhrzeit bei Ausfall der Busspannung
Stromaufnahme des Bus	5 mA
Buskabel	KNX/EIB TP1
Bedienelemente	1 Miniatur-Programmiertaste10 Bedien- und Konfigurationstasten
Anzeigeelemente	1 LCD-Display mit LED-Hintergrundbeleuchtung(zeitgesteuert nach Eingriff des Anwenders)1 rote Programmier-LED
Bereich der Temperaturanzeige	0 ÷ +45 °C
Messelemente	1 NTC-SensorAuflösung: 0,1 °CMessgenaigung: ± 0,5 °C bei 20 °CInterval zwischen zwei Messungen: 1 Minute
Temperaturregelbereich	T FROSTSCHUTZ: +2 ÷ +7 °CTÜBERTEMPERATURSCHUTZ: +30 ÷ +40 °CAndere Sollwerte: +5 ÷ +40 °C
Nutzungsumgebung	Innen, trockene Standorte
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +70 °C
Relative Luftfeuchtigkeit	Max. 93% (nicht kondenswasserbildend)
Busanschluss	Steckklemme 2 Pin Ø 1 mm
Schutzgrad	IP20
Abmessungen (B x H x T)	130 x 92 x 23 mm
Normverweise	Niederspannungsrichtlinie 2006/95/EGEMV-Richtlinie 89/336/EWG 89/336/CEEEN50090-2-2, EN60730-1
Zertifizierungen	KNX/EIB
