BEDIENUNGSANLEITUNG SCHC57 PANASONIC

ITALIANONEDERLANDS Bedienungsanleitung

Istruzioni per l’uso

Gebruiksaanwijzing Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen, Inbetriebnehmen oder Einstellen dieses Gerätes vollständig durch.Heben Sie diese Anleitung für spätere Bezugnahme griffbereit auf.Merci d’avoir porté votre choix sur cet appareil.Avant de brancher, d’utiliser ou de régler cet appareil, veuillez lire l’ensemble des présentes instructions. Conservez ce manuel pour pouvoir vous y référer ultérieurement.La ringraziamo dell’acquisto di questo prodotto.Prima di collegare, far funzionare o regolare l’apparecchio, leggere completamente queste istruzioni. Conservare il presente manuale per un riferimento futuro.Dank u voor de aankoop van dit product.Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen. Bewaar deze gebruiksaanwijzing voor latere naslag. Kompakt-Stereoanlage

Montageanleitung (> 2, 6) Die Montagearbeiten sollten nur von einer ausgebildeten Fachkraft ausgeführt werden.Lesen Sie vor dem Beginn der Arbeiten diese Montageanleitung und die Bedienungsanleitung sorgfältig durch, um eine fachmännische Ausführung zu gewährleisten.(Bitte bewahren Sie diese Anleitung auf. Sie werden sie für die Wartung wieder benötigen, oder wenn sie das Gerät an einem anderen Ort einbauen möchten.) Instructions d’installation incluse (> 22, 26) L’installation ne devra jamais être effectuée par une personne autre qu’un installateur qualifié.Avant de commencer le travail, lisez attentivement ces instructions d’installation et le mode d’emploi pour être sûr que l’installation est effectuée correctement.(Veuillez conserver ces instructions. Vous pourrez en avoir besoin pour l’entretien ou le déplacement de l’appareil.) Istruzioni per l’installazione incluse

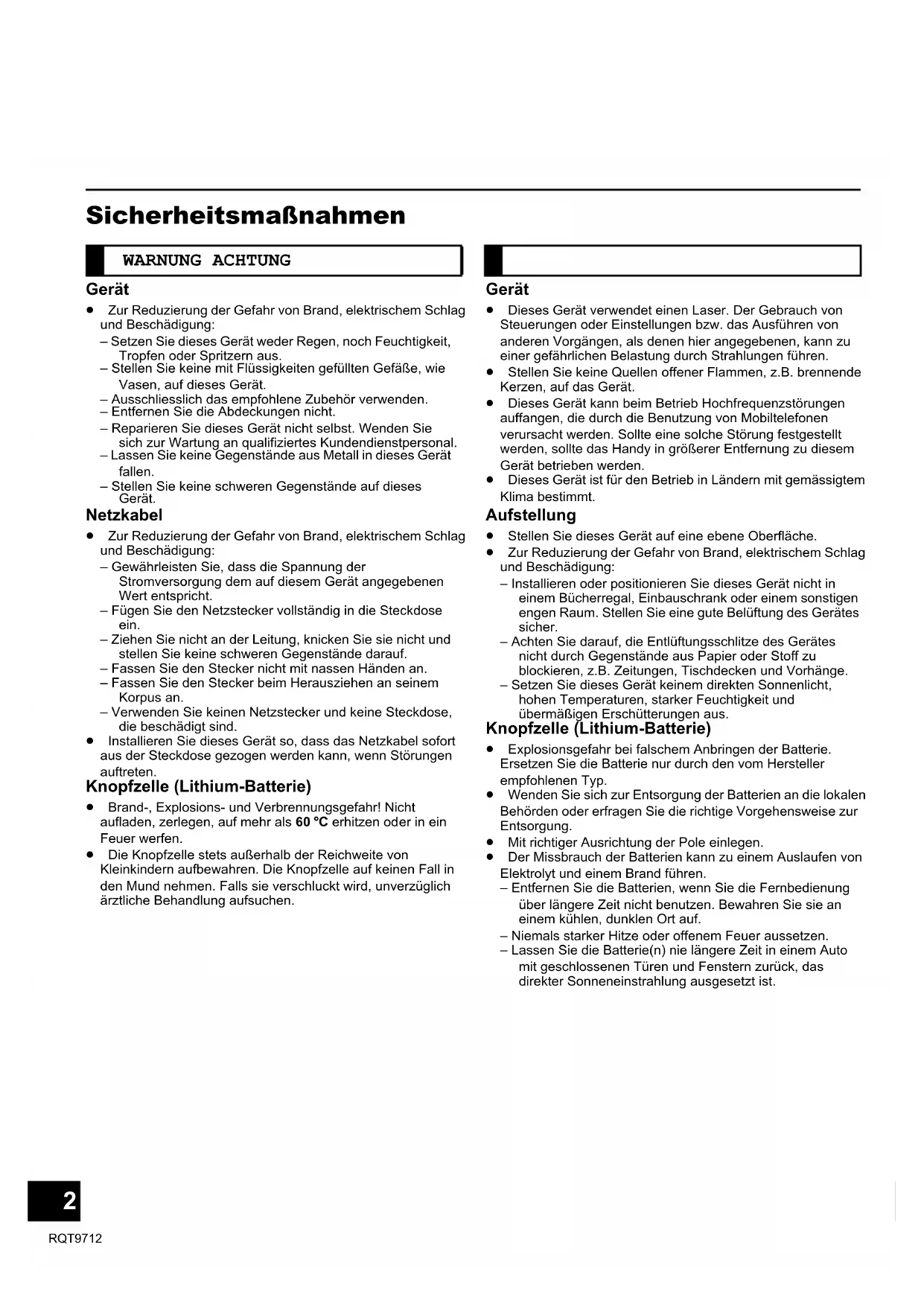

≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

– Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit,

Tropfen oder Spritzern aus.

– Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie

Vasen, auf dieses Gerät.

– Ausschliesslich das empfohlene Zubehör verwenden.

– Entfernen Sie die Abdeckungen nicht.

– Reparieren Sie dieses Gerät nicht selbst. Wenden Sie

sich zur Wartung an qualifiziertes Kundendienstpersonal.

– Lassen Sie keine Gegenstände aus Metall in dieses Gerät

– Stellen Sie keine schweren Gegenstände auf dieses

≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

– Gewährleisten Sie, dass die Spannung der

Stromversorgung dem auf diesem Gerät angegebenen

– Fügen Sie den Netzstecker vollständig in die Steckdose

– Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und

stellen Sie keine schweren Gegenstände darauf.

– Fassen Sie den Stecker nicht mit nassen Händen an.

– Fassen Sie den Stecker beim Herausziehen an seinem

– Verwenden Sie keinen Netzstecker und keine Steckdose,

die beschädigt sind.

≥ Installieren Sie dieses Gerät so, dass das Netzkabel sofort

aus der Steckdose gezogen werden kann, wenn Störungen

Knopfzelle (Lithium-Batterie)

≥ Brand-, Explosions- und Verbrennungsgefahr! Nicht

aufladen, zerlegen, auf mehr als 60 xC erhitzen oder in ein

≥ Die Knopfzelle stets außerhalb der Reichweite von

Kleinkindern aufbewahren. Die Knopfzelle auf keinen Fall in

den Mund nehmen. Falls sie verschluckt wird, unverzüglich

ärztliche Behandlung aufsuchen.

≥ Dieses Gerät verwendet einen Laser. Der Gebrauch von

Steuerungen oder Einstellungen bzw. das Ausführen von

anderen Vorgängen, als denen hier angegebenen, kann zu

einer gefährlichen Belastung durch Strahlungen führen.

≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende

Kerzen, auf das Gerät.

≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen

auffangen, die durch die Benutzung von Mobiltelefonen

verursacht werden. Sollte eine solche Störung festgestellt

werden, sollte das Handy in größerer Entfernung zu diesem

Gerät betrieben werden.

≥ Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem

≥ Stellen Sie dieses Gerät auf eine ebene Oberfläche.

≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag

– Installieren oder positionieren Sie dieses Gerät nicht in

einem Bücherregal, Einbauschrank oder einem sonstigen

engen Raum. Stellen Sie eine gute Belüftung des Gerätes

– Achten Sie darauf, die Entlüftungsschlitze des Gerätes

nicht durch Gegenstände aus Papier oder Stoff zu

blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.

– Setzen Sie dieses Gerät keinem direkten Sonnenlicht,

hohen Temperaturen, starker Feuchtigkeit und

übermäßigen Erschütterungen aus.

Knopfzelle (Lithium-Batterie)

≥ Explosionsgefahr bei falschem Anbringen der Batterie.

Ersetzen Sie die Batterie nur durch den vom Hersteller

≥ Wenden Sie sich zur Entsorgung der Batterien an die lokalen

Behörden oder erfragen Sie die richtige Vorgehensweise zur

≥ Mit richtiger Ausrichtung der Pole einlegen.

≥ Der Missbrauch der Batterien kann zu einem Auslaufen von

Elektrolyt und einem Brand führen.

– Entfernen Sie die Batterien, wenn Sie die Fernbedienung

über längere Zeit nicht benutzen. Bewahren Sie sie an

einem kühlen, dunklen Ort auf.

– Niemals starker Hitze oder offenem Feuer aussetzen.

– Lassen Sie die Batterie(n) nie längere Zeit in einem Auto

mit geschlossenen Türen und Fenstern zurück, das

direkter Sonneneinstrahlung ausgesetzt ist.

WARNUNG ACHTUNG SC-HC57~RQT9712.book Page 2 Monday, February 27, 2012 8:40 AM3 RQT9712

DEUTSCH Zubehör Produktidentifikationszeichen befindet sich auf der Geräteunterseite.Konformitätserklärung“Panasonic Corporation” bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht.Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserem KE-Server herunterladen:http://www.doc.panasonic.deKontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH,Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, BRDDieses Produkt ist für den Einsatz in den folgenden Ländern vorgesehen:AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GR, HU, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SKDas Produkt ist für den allgemeinen Bedarf vorgesehen. (Kategorie 3)

Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts. ∏1 Fernbedienung

Zubehör zur Wandmontage ∏ 1Sicherheitsvorrichtung ∏ 1 Schraube

 ≥ Das Netzkabel darf nicht für andere Geräte benutzt werden.≥ Produktnummern gemäß Stand von Januar 2012. Änderungen vorbehalten. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten

Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Cd

SC-HC57~RQT9712.book Page 3 Monday, February 27, 2012 8:40 AM4 RQT9712 Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Abspielbare Medien 4

Fernbedienungsanleitung 5

Wandmontage des Geräts (optional) 6

Einsetzen oder Entfernen von Medien 8

Steuerung der Wiedergabe 11

Empfang von Internetradio 14

Technische Daten 19

Pflege des Geräts und der Medien 20

Abspielbare Medien ≥ Bitte beachten Sie, dass Panasonic keine Verantwortung für den Verlust von Daten und/oder Informationen übernimmt.(Stand: Januar 2012)  ≥ Die Kompatibilität hängt von der Software-Version ab. Aktualisieren Sie Ihren/Ihr iPod/iPhone auf die aktuelle Software-Version, bevor Sie es mit diesem Gerät verwenden.≥ Abhängig vom Modell müssen Sie den iPod oder das iPhone entfernen und das Album, den Künstler usw. auf dem iPod oder iPhone auswählen.≥ Denken Sie daran, einen Dock-Adapter zu verwenden, der mit Ihrem iPod/iPhone kompatibel ist. Um einen Dock-Adapter zu kaufen, wenden Sie sich an Ihren iPod/iPhone-Händler. Wenn kein Dock-Adapter verfügbar ist, verbinden und entfernen Sie das iPod/iPhone mit Vorsicht. Laden des iPod/iPhone Der Ladevorgang des iPod/iPhone beginnt, sobald eine Verbindung mit diesem Gerät besteht.≥ Im Standby-Modus wird “IPOD CHARGING” auf dem Display des Hauptgeräts angezeigt.≥ Überprüfen Sie auf dem iPod/iPhone, um zu sehen, ob der Akku vollständig geladen ist. (Sobald der Akku vollständig geladen wurde, findet kein weiteres Laden statt.)≥ Eine Disc mit dem CD-Logo.≥ Dieses Gerät kann Discs wiedergeben, die dem CD-DA-Format entsprechen.≥ Das Gerät kann einige Discs auf Grund der Aufnahmebedingungen unter Umständen nicht abspielen.≥ Dieses Gerät gewährleistet nicht den Anschluss an alle USB-Geräte.≥ Die Dateisysteme FAT12, FAT16 und FAT32 werden unterstützt.≥ Dieses Gerät unterstützt USB 2.0 Full Speed.≥ Dieses Gerät unterstützt USB-Geräte mit bis zu 32 GB.≥ Unterstütztes Format: Dateien mit der Erweiterung “.mp3” oder “.MP3”. ≥ Kompatible Kompressionsrate: Zwischen 64 kbps und 320 kbps (Stereo). ≥ Je nach Art der Erstellung der MP3-Dateien können diese u.U. nicht in der von Ihnen nummerierten Reihenfolge oder überhaupt nicht wiedergegeben werden. Erstellen von MP3-Dateien auf einer CD-R/RW ≥ Maximale Anzahl an Titeln und Alben: 999 Titel und 254 Alben (mit Ausnahme des Root-Ordners).≥ CD-Formate: ISO9660 Level 1 und Level 2 (mit Ausnahme von erweiterten Formaten).≥ Wenn die CD sowohl MP3- als auch normale Audiodaten (CD-DA) enthält, spielt das Gerät den Dateityp, der im inneren Teil der CD aufgezeichnet wurde.≥ Das Gerät kann keine im Paketschreibeverfahren aufgezeichneten Dateien wiedergeben. Erstellen von MP3-Dateien auf einem USB-Gerät ≥ Maximale Anzahl an Titeln und Alben: 2500 Titel und 254 Alben (Ohne Hauptverzeichnis).≥ Bei Anschluss eines Multiport-USB-Kartenlesers, wird nur eine Speicherkarte ausgewählt. Dies ist gewöhnlich die zuerst eingesteckte Speicherkarte. Die Erläuterungen von Bedienungsverfahren in dieser

Bedienungsanleitung beziehen sich hauptsächlich auf

den Gebrauch der Fernbedienung, doch können die

entsprechenden Vorgänge auch am Hauptgerät

ausgeführt werden, sofern die gleichen Funktionstasten

wie an der Fernbedienung vorhanden sind.

Zu Docking kompatibles iPod/

Kompatible CD Kompatible USB-Geräte

Kompatible MP3-Dateien

SC-HC57~RQT9712.book Page 4 Monday, February 27, 2012 8:40 AM5 RQT9712

DEUTSCH Fernbedienungsanleitung

1 Dieses Gerät ein- oder ausschalten 2 Auswählen der Audioquelle

3 Steuertasten für grundlegende Wiedergabefunktionen 4 Betreten des Setup-Menüs

5 Betreten des iPod/iPhone-Menüs / Ändern der angezeigten Informationen 6 Öffnen/schließen des Einschubfachs 7 Einstellen der Lautstärke

8 Stummschalten des Tons Stummschalten. Drücken Sie die Taste erneut, um den Vorgang rückgängig zu machen. “MUTE” wird auch rückgängig gemacht, wenn die Lautstärke geregelt oder das Gerät ausgeschaltet wird. 9 Betreten des Wiedergabemenüs

10 Betreten des Sound-Menüs

∫ Vorbereitung Entfernen Sie vor dem Gebrauch die Trennfolie A. ∫ Austauschen einer Knopfbatterie

1 Ziehen Sie das Batteriefach heraus, während Sie die Verriegelung B gedrückt halten. 2 Legen Sie die Knopfbatterie so ein, dass das Kennzeichen (i) nach oben zeigt und schieben Sie das Batteriefach wieder ein.Bewahren Sie Knopfbatterien sicher vor Kindern auf, um die Gefahr des Verschluckens zu vermeiden.Batterietyp: CR2025 (Lithium-Batterie)≥ Die Batterie sollte normalerweise etwa 1 Jahr halten. Die Lebensdauer hängt aber von der Nutzungshäufigkeit des Geräts ab. Hauptgerät

1 Bereitschafts-/Ein-Schalter (Í/I) Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten.Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom. 2 Öffnen/Schließen des Einschubfachs (für iPod/ iPhone) 3 Auswählen der Audioquelle

4 Steuertasten für grundlegende Wiedergabefunktionen

5 Anpassen der Lautstärke (0 (min) bis 50 (max))

6 Öffnen/Schließen des Einschubfachs (für Discs)

7 WPS-Verbindungstaste (> 9)

8 Kopfhörerbuchse Steckertyp: ‰3,5 mm StereoEmpfohlener Steckertyp: Gerader Stecker≥ Das Hören voller Lautstärke über längere Zeiträume kann zu Gehörschäden führen.≥ Ein übermäßiger Schalldruck (Lautstärke) aus Ohr- und Kopfhörern kann zu Gehörverlust/-schäden führen. 9 USB-Anschluss

® -Statusanzeige 12 Display

14 Fernbedienungs-Signalsensor Abstand:Max. 7 m direkt von der Vorderseite.≥ Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor.

∫ Mitgeliefertes Zubehör ≥ 1 Sicherheitshalterung≥ 1 Schraube≥ 2 Wandhalterungen ∫ Handelsübliches Zubehör

(nicht mitgeliefert) ≥ 4 Wandbefestigungsschrauben≥ 1 Sicherheitshalterungsschraube≥ 1 Seil zur Sturzprävention≥ 1 Ösenschraube  Verwenden Sie Schrauben mit einer Nennweite von ‰4 mm, passend zum vorhandenen Wandbaustoff (z.B. Holz, Stahl, Beton usw.) 1 Trennen Sie den Ständer vom Gerät. {. Lösen Sie die Befestigungsschraube (2 Stück) an der Unterseite des Geräts.{. Ziehen Sie vorsichtig den Ständer aus dem Gerät, wie abgebildet.≥ Bewahren Sie die Schrauben und den Ständer an einem sicheren Platz auf. 2 Verwenden Sie einen Maßstab zur Bestimmung der Einbaustellen für die Wandhalterungen (auf beiden Seiten) und markieren Sie diese.{. Die folgenden Abbildungen zeigen, wie Sie die genaue Position der Befestigungslöcher bestimmen.Anordnung der WandhalterungenPlatzbedarf Installationszubehör ≥ Bewahren Sie die Sicherheitshalterung außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.≥ Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.≥ Bewahren Sie die Wandhalterungen für Kinder unzugänglich auf, um ein Verschlucken zu verhindern. Sicherheitshinweise Eine fachgerechte Installation ist erforderlich.Die Installation ist ausschließlich durch eine qualifizierte Installationsfachkraft durchzuführen.PANASONIC ÜBERNIMMT KEINE VERANTWORTUNG FÜR SACHSCHÄDEN UND/ODER SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TOD, DURCH DIE UNSACHGEMÄSSE INSTALLATION ODER HANDHABUNG.≥ Achten Sie darauf, dieses Gerät wie in dieser Bedienungsanleitung beschrieben zu installieren. Anleitung zur Wandmontage Schalten Sie vor der Montage das Gerät aus und trennen Sie das Netzkabel von der Stromversorgung.Bevor Sie sich für einen Anbringungsort für das Gerät entscheiden, überprüfen Sie, ob die Wi-Fi ®

-Signalstärke ausreichend ist. (> 9, 16)

Geräteunterseite StänderWeiche Decke oder TuchBefestigungsschraube

SC-HC57~RQT9712.book Page 6 Monday, February 27, 2012 8:40 AM7 RQT9712 DEUTSCH

3 Bringen Sie die Wandhalterung mit 2 Schrauben an

der Wand an (nicht mitgeliefert). (Beide Seiten)

≥ Verwenden Sie eine Wasserwaage um sicherzustellen,

dass beide Wandhalterungen waagerecht sind.

≥ Stellen Sie sicher, dass die verwendete Schraube und

die Wand stark genug sind, um ein Gewicht von

mindestens 33 kg zu tragen.

4 Befestigen Sie die Sicherheitsvorrichtung mit der

Schraube (mitgeliefert) an dem Gerät.

{. Anzugdrehmoment für Schraube: 50 N0cm bis

5 Bringen Sie das Seil zur Sturzprävention (nicht

mitgeliefert) an diesem Gerät an.

≥ Verwenden Sie ein Seil, das dazu ausgerichtet ist, über

33 kg zu tragen (mit einem Durchmesser von

6 Haken Sie das Gerät mit beiden Händen sicher in die

≥ Schließen Sie die Ukw-Antenne und das Netzkabel an

das Gerät an, bevor Sie das Gerät an die Wand

≥ Lassen Sie das Gerät nach dem Aufhängen vorsichtig

los, bis Sie sicher sind, dass es zuverlässig montiert ist.

7 Bringen Sie die Sicherheitsvorrichtung mit der

Befestigungsschraube für die Sicherheitsvorrichtung

(nicht mitgeliefert) sicher an der Wand an.

≥ Stellen Sie sicher, dass die verwendete Schraube und

die Wand stark genug sind, um ein Gewicht von

mindestens 33 kg zu tragen.

≥ Nehmen Sie vor dem Anschrauben auf Schritt 3 für die

Anforderungen Bezug.

8 Bringen Sie das Seil zur Sturzprävention (nicht

mitgeliefert) an der Wand an.

≥ Stellen Sie sicher, dass die verwendete Schraube und

die Wand stark genug sind, um ein Gewicht von

mindestens 33 kg zu tragen.

≥ Prüfen Sie, ob der Schlupf der Schnur minimal ist.

Seil (nicht mitgeliefert)

Sicherheitshalterungsschraube

(nicht mitgeliefert)

Sicherheitsvorrichtung

Seil (nicht mitgeliefert)

(nicht mitgeliefert)

SC-HC57~RQT9712.book Page 7 Monday, February 27, 2012 8:40 AM8 RQT9712 Anschlüsse

 ≥ Diese Lautsprecherboxen sind nicht mit einer magnetischen Abschirmung ausgestattet. Sie dürfen daher nicht in der Nähe von Fernsehgeräten, PCs oder anderen Geräten aufgestellt werden, welche für magnetische Einstreuungen empfindlich sind.≥ Kleben Sie die Antenne mit Klebeband an eine Position an der Wand oder Säule, wo die wenigsten Interferenzen auftreten. (Verwenden Sie eine Ukw-Außenantenne, wenn der Radioempfang schlecht ist.) Einsetzen oder Entfernen von Medien

*1: Neigen Sie die Disc so, dass sie nicht das Einschubfach berührt.*2: Drücken oder ziehen Sie nicht mit der Hand am Dock.*3: Beim Einsetzen oder Entfernen des iPod/iPhone, neigen Sie das Dock leicht, indem Sie die Ecke des Docks halten.≥ Stellen Sie sicher, dass das Gerät nicht herunterfällt, wenn Sie ein Medium einsetzen oder entfernen.≥ Entnehmen Sie den/das iPod/iPhone aus seiner Hülle.≥ Stellen Sie beim Wechseln des Gerätestandorts sicher, dass alle Medien entnommen wurden, und schalten Sie das Gerät in den Standby-Modus.≥ Stecken Sie das USB-Gerät direkt in die USB-Buchse ein. Verwenden Sie kein USB-Verlängerungskabel.≥ Bevor Sie das USB-Gerät entfernen, wählen Sie eine andere Quelle als “USB” aus. ョヮチモワヵ ヘブ モヤチリワ 」 1

Klebstreifen(nicht mitgeliefert)UKW-Zimmerantenne(mitgeliefert) Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt

Dieses Gerät verbraucht auch etwas Strom (> 19), wenn es ausgeschaltet ist. Zur WandsteckdoseNetzkabel (mitgeliefert)

Kompatibler/siPod/iPhone (nicht mitgeliefert)Dock-Adapter (nicht mitgeliefert) USB-Gerät

(nicht mitgeliefert)

SC-HC57~RQT9712.book Page 8 Monday, February 27, 2012 8:40 AM9 RQT9712

DEUTSCH AirPlay Mit dieser Funktion können Sie drahtlos Musik an die Lautsprecher dieses Geräts streamen. ∫ Kompatible Geräte (Stand: Januar 2012) AirPlay funktioniert mit;≥ iOS 4.2 oder höher (iPod touch (2., 3. und 4. Generation), iPhone 4S, iPhone 4, iPhone 3GS, iPad 2, iPad)≥ iTunes 10.2 oder höher (Mac / PC)Zur Verwendung der AirPlay-Funktion, muss sich dieses Gerät im selben Drahtlosnetzwerk befinden, wie das kompatible Gerät. Vorbereitung Für dieses Gerät gibt es 2 Methoden zur Einrichtung der Drahtlosverbindung. Bestimmen Sie, welche Art von WLAN-Router Sie verwenden und befolgen Sie die Methode, die Ihrem Gerät entspricht.≥ Details finden Sie in der Bedienungsanleitung des WLAN-Routers.≥ Schalten Sie das Gerät ein.  ≥ Beim Ausführen der Netzwerk-Einstellungen, stellen Sie dieses Gerät in der Nähe des WLAN-Routers auf.≥ Das gleichzeitige Verwenden von anderen 2,4 GHz-Geräten, wie Mikrowellen, schnurlosen Telefonen, etc., kann zu Verbindungsunterbrechungen führen.≥ Unmittelbar nach dem Einschalten dieses Geräts kann es länger dauern, bis die Netzwerkkonfiguration startet.≥ Dieses Gerät kann sich nicht mit einem Drahtlosnetzwerk verbinden, das WEP-Sicherheitseinstellungen mit “Methode 1” nutzt. Verwenden Sie “Methode 2”, um sich mit dem Drahtlosnetzwerk zu verbinden.≥ Um diese Einstellung in der Mitte abzubrechen, drücken Sie [Í], um das Gerät auszuschalten.≥ Für aktuelle Kompatibilitätsinformationen zu Ihrem Wireless Router, siehe http://panasonic.jp/support/global/cs/(Diese Seite steht nur auf Englisch zur Verfügung.) ∫ Verwendung der WPS Push Button

1 Drücken und halten Sie [s WPS] am Gerät. {. “CONNECT” blinkt auf dem Display. (Die Wi-Fi ® -Statusanzeige blinkt blau.)≥ Führen Sie Schritt 2 innerhalb von 2 Minuten aus. 2 Drücken Sie die WPS-Taste am WLAN-Router. {. Wenn eine Verbindung hergestellt wird, wird “LINKING” auf dem Display des Geräts angezeigt.{. Wenn die Konfiguration abgeschlossen ist, wird “SUCCESS” auf dem Display des Geräts angezeigt. (Die Wi-Fi ® -Statusanzeige blinkt blau.) 3 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung abzuschließen.  ≥ Dieses Gerät kann auch mit Hilfe des WPS PIN-Codes eingerichtet werden.Führen Sie an Stelle von Schritt 2 der “Methode 1” die folgenden Schritte aus.(Bevor Sie beginnen, sehen Sie sich die Bedienungsanleitung des WLAN-Routers für Details zur Eingabe des PIN-Codes an.)1 Während “CONNECT” blinkt, drücken und halten Sie [s WPS] erneut zur Anzeige des 8-stelligen PIN-Codes. (Die Wi-Fi ® -Statusanzeige blinkt lila.)2 Geben Sie den PIN-Code im WLAN-Router ein.≥ Um den Systemnamen zu ändern, muss “Methode 2” verwendet werden.≥ “FAIL” wird angezeigt, wenn die Verbindung nicht innerhalb der festgelegten Zeit aufgebaut wurde. Versuchen Sie die Einstellung erneut. Wird “FAIL” weiterhin angezeigt, versuchen Sie “Methode 2”.Mit dieser Methode greifen Sie auf die Drahtlosnetzwerk-Einstellungen dieses Geräts über den Internet-Browser Ihres kompatiblen Geräts zu.≥ Die Abbildungen und Erläuterungen basieren auf ein iPhone. Das Wort “iPhone” kann durch Ihr kompatibles Gerät ersetzt werden. Vorbereitung

≥ Überprüfen Sie den Namen Ihres Heimnetzwerks (Network name (SSID)) und das Passwort für dieses Netzwerk. Diese Information finden Sie oft auf dem WLAN-Router.≥ Schalten Sie Ihr iPhone ein.(Fortsetzung auf der nächsten Seite)*1: WPS steht für “Wi-Fi Protected Setup TM

Netzwerkeinstellungen Wenn Sie nicht wissen, welche Art von WLAN-Router Sie benutzen, verwenden Sie “Methode 2”. Methode 1 Wenn Ihr Wireless-Router WPS* 1 unterstützt.Zu WPS Push Button Configuration (PBC) kompatible WLAN-Router weisen möglicherweise dieses Zeichen auf.

Methode 2 Wenn Ihr WLAN-Router WPS* 1 nicht unterstützt. SC-HC57~RQT9712.book Page 9 Monday, February 27, 2012 8:40 AM10 RQT9712 1 Drücken Sie wiederholt [SETUP] auf der

Fernbedienung zur Auswahl von “NET SETUP” und

drücken Sie dann [OK]. {. “SETTING” wird auf dem Display angezeigt.(Die Wi-Fi ® -Statusanzeige blinkt lila.) 2 Verbinden Sie Ihr iPhone mit dem Drahtlosnetzwerk

des Geräts, mit dem Namen “Setup _ _ _ _ _ _”*

. ≥ Wenn “Setup _ _ _ _ _ _” ausgewählt ist, wird das iPhone mit diesem Gerät verbunden. 3 Starten Sie Safari auf Ihrem iPhone, geben Sie

“http://192.168.1.12/” in der URL-Adresszeile ein und

zeigen Sie die Seite an. {. Das Setup-Fenster dieses Geräts wird angezeigt. 4 Wählen Sie “Search wireless network” aus.

5 Nehmen Sie die Auswahl vor und geben Sie die

6 Nehmen Sie die “Zusätzliche Einstellungen” vor.

Wenn diese nicht zutreffen, fahren Sie mit dem

nächsten Schritt fort.

7 Wählen Sie “JOIN”, um die Einstellungen

anzuwenden. {. Wählen Sie im Popup-Fenster “OK”, um fortzufahren.– Wählen Sie “CANCEL”, um zum Setup-Fenster zurückzukehren.{. Die Drahtlos-Statusanzeige blinkt blau.– Sie können den Safari-Browser jetzt schließen.{. Wenn die Konfiguration abgeschlossen ist, wird “SUCCESS” auf dem Display des Geräts angezeigt. 8 Drücken Sie [OK] auf der Fernbedienung, um die

Einstellungen abzuschlie.

9 Verbinden Sie Ihr iPhone zurück mit Ihrem

 ≥ Aktivieren Sie Java und Cookies in Ihren Browser-Einstellungen.≥ Um diese Einstellung in der Mitte abzubrechen, drücken Sie [Í], um das Gerät auszuschalten.*1: “ _ ” steht für eine Ziffer, die einzigartig für jedes Set ist.*2: Stellen Sie sicher, dass DHCP für die Netzwerk-Einstellung im iPhone aktiviert ist.*3: Wenn Sie Ihr Drahtlosnetzwerk unsichtbar gestellt haben, wählen Sie “BACK” und nehmen Sie Bezug auf “Alternative Einstellungen”. (> oben) [1] Wählen Sie den Namen Ihres

[2] Geben Sie das Passwort ein.

[3] Wählen Sie “NEXT” aus.

Wird “FAIL” angezeigt, drücken Sie [OK]. Überprüfen Sie

dann das Passwort des Drahtlosnetzwerks und die

anderen Einstellungen, und beginnen Sie erneut mit

Alternative Einstellungen

Anstelle von Schritt 4 und 5:

Wählen Sie “Manual settings” aus.

1 Geben Sie den Namen Ihres Heimnetzwerks in

das “Network name (SSID)”-Feld ein.

2 Wählen Sie die Verschlüsselungsmethode aus

der “Security system”-Dropdown-Liste.

3 Geben Sie das Passwort in das “Password”-Feld

ein und wählen Sie dann “NEXT”.

Zusätzliche Einstellungen

Wenn Ihr drahtloses Heimnetzwerk zur Nutzung von

bestimmten IP-Adressen, einer Subnet-Maske, einem

Standard-Gateway, einem primären DNS, etc.

Wählen Sie “Advanced network settings” aus. {. Geben Sie die benötigten Adressen in die jeweiligen Felder ein und wählen Sie “OK”.≥ Um die Einstellungen zurück auf DHCP zu stellen, wählen Sie “ON” aus der “DHCP”-Dropdown-Liste. Wenn Sie den Namen dieses Geräts, das als

AirPlay-Lautsprecher angezeigt wird, ändern möchten.

Wählen Sie “Edit STEREO SYSTEM name” aus. {. Es können nur ASCII-Zeichen verwendet werden.{. Geben Sie einen neuen Namen in das “STEREO SYSTEM name”-Feld ein und wählen Sie “OK”. SC-HC57~RQT9712.book Page 10 Monday, February 27, 2012 8:40 AM11 RQT9712 DEUTSCH Befindet sich dieses Gerät im selben Netzwerk wie das kompatible Gerät, können Sie dieses Gerät als Lautsprecher auswählen. Vorbereitung ≥ Verbinden Sie dieses Gerät mit demselben Netzwerk wie das kompatible Gerät. (> 9)≥ Schalten Sie das kompatible Gerät ein. 1 Starten Sie iTunes auf Ihrem Mac/PC oder die Music-App auf Ihrem iOS-Gerät.≥ Wird die Music-App auf Ihrem iOS-Gerät verwendet, wählen Sie die abzuspielende Datei. 2 Wählen Sie dieses Gerät über das AirPlay -Icon in der unteren rechten Ecke der Anzeige.{. Überprüfen Sie die Lautstärke-Einstellungen, bevor Sie mit der Wiedergabe beginnen. (Wird AirPlay das erste Mal verwendet, wird die Lautstärke unter Umständen mit maximaler Einstellung ausgegeben.)≥ Wenn Sie den Namen nicht geändert haben, wird dieses Gerät als “Panasonic HC57 _ _ _ _ _ _” *

angezeigt. 3 Starten Sie die Wiedergabe.

 ≥ Dieses Gerät kann so eingestellt werden, dass es automatisch eingeschaltet wird, wenn es als Ausgabe-Lautsprecher ausgewählt ist. (> 16)≥ Die Wiedergabe anderer Audioquellen stoppt und die AirPlay-Ausgabe hat Vorrang.≥ Lautstärkeänderungen am iOS-Gerät oder in iTunes wirken sich auf das Gerät aus. (Unter iTunes Help finden Sie Informationen zu den erforderlichen Einstellungen in iTunes.)≥ Mit einigen iOS- und iTunes-Versionen ist es unter Umständen nicht möglich, die AirPlay-Wiedergabe erneut zu starten, wenn die Auswahl geändert wird (z.B. “CD”) oder das Gerät während der AirPlay-Wiedergabe ausgeschaltet wird.Wählen Sie in diesem Fall ein anderes Gerät über das AirPlay-Symbol der Musik-App oder iTunes und wählen Sie dieses Gerät dann erneut als Ausgabelautsprecher aus. ≥ AirPlay funktioniert nicht, wenn Videos in iTunes wiedergegeben werden. Steuerung der Wiedergabe Die folgenden Kennzeichen geben die Verfügbarkeit der Funktion an.Vorbereitung≥ Schalten Sie das Gerät ein. ≥ Setzen Sie das Medium ein. (> 8) ≥ Drücken Sie [CD], [iPod] oder [USB] zur Wahl der Audioquelle.(Fortsetzung auf der nächsten Seite)*1: “ _ ” steht für eine Ziffer, die einzigartig für jedes Set ist.*2: Der für dieses Gerät angezeigte Name kann über die “Edit STEREO SYSTEM name”-Einstellungen in “Methode 2” geändert werden. (> 10) Verwendung von AirPlay mit

den Lautsprechern dieses

z.B.: iPhone iOS 5.0

z.B.: iTunes 10.5(Rechts unten) [CD]:Audio-CD im CD-DA-Format und eine CD, die MP3-Dateien enthält (> 4)[iPod]:Kompatibler/s iPod/iPhone (> 4)[USB]:USB-Geräte, die MP3-Dateien enthalten (> 4)[AirPlay]:Bei Verbindung mit einem AirPlay-kompatiblen Gerät. (> links) Einfache Wiedergabe ([CD],

[iPod], [USB], [AirPlay]) Wiedergabe (nur [CD], [iPod], [USB])Drücken Sie [1/;].Stopp Drücken Sie [∫].≥ [USB]: Der Titel wird gespeichert und “RESUME” angezeigt. Pause Drücken Sie [1/;]. Drücken Sie erneut, um die Wiedergabe fortzusetzen.≥ [AirPlay]: Wenn die Wiedergabe nicht beginnt, warten Sie ca. 10 Sekunden und versuchen Sie es dann erneut. Überspringen Drücken Sie [:/6] oder [5/9], um einen Titel zu überspringen. [CD], [USB] Drücken Sie [3] oder [4], um das MP3-Album zu überspringen.Suchlauf (nur [CD], [iPod], [USB])Drücken und halten Siewährend der Wiedergabe [:/6] oder [5/9].≥ [iPod]: Der Rückwärtssuchlauf funktioniert nur in dem aktuellen Titel. Lautstärke Drücken Sie [VOL s] oder [VOL r], um die Lautstärke anzupassen.Stumm Drücken Sie [MUTE], um den Sound stumm zu stellen. SC-HC57~RQT9712.book Page 11 Monday, February 27, 2012 8:40 AM12 RQT9712 ∫ [CD], [USB] Inhaltsinformationen anzeigen Drücken Sie [DISPLAY] wiederholt während der Wiedergabe oder Pause.  ≥ Maximale Anzahl der darstellbaren Zeichen: ca. 30≥ Das Gerät unterstützt ID3-Tags Version 1.0, 1.1 und 2.3. Nicht unterstützte Textdaten werden nicht oder in anderer Form angezeigt.≥ Album- und Titelkennzeichnung für MP3-Dateien. ∫ [iPod] Navigation im iPod/iPhone-Menü ≥ Öffnen Sie die Music App, um diese Funktion mit den iPod touch/iPhone-Modellen zu verwenden. –[3, 4]: Zu Menüpunkten navigieren. – [OK]: In das nächste Menü wechseln.– [iPod MENU]: In das vorhergehende Menü zurückkehren.  ≥ Um die Funktion zu sehen, öffnen Sie das Einschubfach.≥ Die Funktion kann je nach iPod/iPhone-Modell variieren.Wählen Sie den Wiedergabemodus.≥ Diese Modi können mit der Zufallswiedergabe- und der Wiederholungswiedergabe-Funktion kombiniert werden. 1 Drücken Sie [PLAY MENU] wiederholt, um “PLAYMODE” auszuwählen. 2 Drücken Sie [3, 4], um den folgenden Modus auszuwählen und drücken Sie [OK]. 3 Drücken Sie [1/;], um mit der Wiedergabe zu beginnen.  [CD]: Der aktuelle Wiedergabemodus wird verworfen, wenn Sie das Einschubfach für Discs öffnen.Wählen Sie den Wiedergabemodus.≥ Dieser Modus kann mit den Wiedergabemodi und der Wiederholungswiedergabe-Funktion kombiniert werden. ∫ Wenn “CD” oder “USB” ausgewählt ist

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “RANDOM” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “ON” und drücken Sie [OK].≥ “RND” wird angezeigt. 3 Drücken Sie [1/;], um die Wiedergabe zu starten.

∫ Wenn “AIRPLAY” ausgewählt ist

1 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “SHUFFLE” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4], um Shuffle einzuschalten und drücken Sie [OK].≥ [AirPlay]: Um die ausgewählte Einstellung zu überprüfen, beziehen Sie sich auf das angeschlossene Gerät. 

≥ [CD], [USB]: Während der zufälligen Wiedergabe können Sie nicht zum vorherigen Titel springen. ≥ [CD]: Der aktuelle Wiedergabemodus wird abgebrochen, wenn Sie das Einschubfach für Discs öffnen. ≥ [CD], [USB]: “RND” wird nicht angezeigt, wenn “1-TRACK” (> 13) ausgewählt ist. ≥ [AirPlay]: Nehmen Sie die Einstellungen während der Wiedergabe vor. ≥ [AirPlay]: Die verwendeten Einstellungen bleiben erhalten, bis dies am angeschlossenen Gerät geändert wird.“A _ _ _”: Nummer des MP3-Albums.“T _ _ _”: Nummer des MP3-Titels.≥ “ _ ” steht für die Album- oder Titelnummer. “”: Diese Kennzeichnung wird auch als Verweis auf ein Album verwendet. “”: Diese Kennzeichnung wird auch als Verweis auf einen Titel verwendet. Wiedergabemodi ([CD], [USB]) DISC Alle MP3-Titel wiedergeben.1-ALBUM(“1, ” wird angezeigt.)Nur das gewählte MP3-Album wird abgespielt. Zufällige Wiedergabe/Shuffle

([CD], [USB], [AirPlay])

RQT9712~body1_ger.fm Page 12 Thursday, March 1, 2012 3:11 PM13 RQT9712 DEUTSCH Diese Modi können mit den Wiedergabemodi und der Zufallswiedergabe-Funktion kombiniert werden. 1 Drücken Sie wiederholt [PLAY MENU] zur

Auswahl von “REPEAT” und drücken Sie dann

2 Drücken Sie [3, 4], um das Menü

auszuwählen und drücken Sie dann [OK]. ≥ [AirPlay]: Um die ausgewählte Einstellung zu überprüfen, beziehen Sie sich auf das angeschlossene Gerät.  ≥ [CD]: Die Wiederholungswiedergabe wird abgebrochen, wenn Sie das Einschubfach für Discs öffnen. ≥ [AirPlay]: Nehmen Sie die Einstellungen während der Wiedergabe vor. ≥ [AirPlay]: Die verwendeten Einstellungen bleiben erhalten, bis dies am angeschlossenen Gerät geändert wird. Radio hören Sie können bis zu 30 Kanäle einstellen. Vorbereitung Überprüfen Sie, ob die Ukw-Antenne angeschlossen ist. (> 8)  Ein zuvor gespeicherter Sender wird überschrieben, wenn ein anderer auf dem gleichen Kanal gespeichert wird. 1 Drücken Sie [RADIO] zur Auswahl von “FM”.

2 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “A.PRESET” und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Auswahl von “LOWEST” oder “CURRENT” und drücken Sie dann [OK].LOWEST : Mit dem automatischen Einspeichern bei der niedrigsten Frequenz (FM 87.50) beginnen.CURRENT : Mit dem automatischen Einspeichern bei der aktuellen Frequenz beginnen.** Für die Änderung der Frequenz, siehe “Manuelle Senderwahl und Einstellung”.Der Tuner beginnt mit dem Einspeichern aller empfangbaren Sender in Kanälen, in aufsteigender Reihenfolge. Vorbereitung

1 Drücken Sie [RADIO] zur Auswahl von “FM”. 2 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “TUNEMODE” und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Auswahl von “PRESET” und drücken Sie dann [OK]. 1 Drücken Sie [RADIO] zur Auswahl von “FM”.

2 Drücken Sie [:/6] oder [5/9], um den Kanal zu wählen. ∫ Manuelle Senderwahl und Einstellung Wählen Sie einen Radiosender aus. 1 Drücken Sie [RADIO] zur Auswahl von “FM”.

2 Drücken Sie wiederholt [PLAY MENU] zur Auswahl von “TUNEMODE” und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Auswahl von “MANUAL” und drücken Sie dann [OK]. 4 Drücken Sie [:/6] oder [5/9], um den gewünschten Sender zu suchen.≥ Um die automatische Abstimmung zu starten, drücken und halten Sie [:/6], [5/9], bis die Frequenzen durchsucht werden. Die Abstimmung endet, wenn ein Kanal gefunden wird.(Fortsetzung auf der nächsten Seite) Wiederholungswiedergabe

([CD], [USB], [AirPlay]) OFF Wählen Sie dies, um die Wiederholungswiedergabe abzubrechen.1-TRACK([CD], [USB]: “1, , `” wird angezeigt.)Der ausgewählte Titel wird wiederholt.(Zum gewünschten Titel springen (> 11)) ALL ([CD], [USB]: “`” wird angezeigt.)Alle Titel werden wiederholt. Automatisches Einspeichern

Hören eines eingestellten

RQT9712~body1_ger.fm Page 13 Thursday, March 1, 2012 2:29 PM14 RQT9712Einstellen des Kanals 5 Während des Hörens einer Radiosendung Drücken Sie [OK]. 6 Drücken Sie [3, 4] zur Wahl des Kanals und drücken Sie dann [OK]. ∫ Verbesserung der Ukw-Klangqualität

1 Während dem Empfangen von Ukw-Sendungen, drücken Sie wiederholt [PLAY MENU] zur Auswahl von “FM MODE” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “MONO” und drücken Sie dann [OK].≥ Diese Einstellung kann eingespeichert werden. Fahren Sie dazu mit Schritt 5 in “Manuelle Senderwahl und Einstellung” fort.  ≥ Wählen Sie “STEREO” in Schritt 2 aus, um zur Stereo-Übertragung zurückzukehren. ≥ “MONO” wird abgebrochen, wenn die Frequenz geändert wird.≥ Bei Auswahl von “MONO” wird unabhängig von der Art des von diesem Gerät empfangenen Signals “FM MONO” angezeigt. (> unten) ∫ Anzeige des aktuellen Signalstatus Drücken Sie [PLAY MENU] zur Anzeige von “FM STATUS” und drücken Sie dann [OK].“FM ST”: Das FM-Signal wird stereo empfangen.“FM”: Das FM-Signal wird in mono empfangen.≥ “FM” wird auch angezeigt, wenn dieses Gerät nicht auf einen Sender abgestimmt ist. ∫ Anzeige von RDS-Textdaten Drücken Sie [DISPLAY] zur Anzeige der Textdaten.≥ Jedes Mal, wenn Sie die Taste drücken:PS: Programm-ServicePTY: Programm-TypFREQ: Frequenzanzeige  ≥ “STEREO” wird angezeigt, wenn das Gerät auf einen Stereo-Sender abgestimmt wird.≥ Das Gerät kann in einigen verfügbaren Bereichen die vom Radiodatensystem (RDS) übermittelten Textdaten anzeigen. (Die RDS-Anzeige ist bei schlechtem Empfang unter Umständen nicht verfügbar.) Empfang von Internetradio Dieses Gerät ist in der Lage, Internetradio auszustrahlen, falls Sie “vTuner for Panasonic” auf Ihrem iPhone/iPod touch. installiert haben. Vorbereitung ≥ Installieren Sie “vTuner for Panasonic” auf Ihrem iPhone/iPod touch.≥ Installieren Sie iOS 5.0 oder höher. 1 iPhone/iPod touch in das Gerät einsetzen.

2 Drücken Sie [iPod] wiederholt, um “VTUNER” auszuwählen.{. “vTuner for Panasonic” wird gestartet.  ≥ Besuchen Sie die unten genannte Website, um die notwendigen Informationen zu “vTuner for Panasonic” zu finden:http://radio.vtuner.com/panasonic/en/(Kompatible iPhone/iPod touch-Modelle und-Softwareversionen, Einzelheiten zu Kauf, Installation und Betrieb.)≥ Ein Popup-Fenster kann auf Ihrem iPhone/iPod touch erscheinen. Folgen Sie den angezeigten Anweisungen. Sound-Anpassung Die folgenden Soundeffekte können zum Audio-Ausgang hinzugefügt werden. 1 Drücken Sie wiederholt [SOUND] zur Auswahl des Effekts und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl der Einstellung und drücken Sie dann [OK].≥ Bei manchen Musikquellen kann die Verwendung der Effekte zu einer Verschlechterung der Tonqualität führen. Sollte dies der Fall sein, schalten Sie die Soundeffekte aus. Uhr und Timer Die Uhr arbeitet im 24-Stunden-Rhythmus. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “CLOCK” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Einstellung der Uhrzeit und drücken Sie dann [OK].  ≥ Um die Uhr anzuzeigen, drücken Sie wiederholt [SETUP] zur Auswahl von “CLOCK” und drücken Sie dann einmal [OK]. Die Zeit wird für 10 Sekunden angezeigt.(Drücken Sie während des Standby-Modus einmal [iPod MENU, DISPLAY].)≥ Die Uhr wird zurückgesetzt, wenn es zu einem Stromausfall kommt, oder wenn das Netzkabel entfernt wird.≥ Stellen Sie die Uhr regelmäßig zurück, um die Genauigkeit zu gewährleisten.Direct-Vocal Surround ( D.SURROUND ) “LEVEL 1”, “LEVEL 2” oder “OFF”.≥ Die Werkseinstellung ist “OFF”.Voreingestellte Equalizer Kurven(PRESET EQ)“HEAVY” (schwer), “SOFT” (weich), “CLEAR” (klar), “VOCAL” (klingend) oder “FLAT” (flach/aus).≥ Die Werkseinstellung ist “HEAVY”.Bässe (BASS) oder Höhen (TREBLE)Stellen Sie die Stufe ein (j4 bis i4).Dynamische Bässe(D.BASS)“ON D.BASS” oder“OFF D.BASS”.≥ Die Werkseinstellung ist “ON D.BASS”. Einstellen der Uhrzeit

SC-HC57~RQT9712.book Page 14 Monday, February 27, 2012 8:40 AM15 RQT9712 DEUTSCH Sie können den Timer einstellen, damit sich das Gerät jeden Tag zu einer bestimmten Zeit einschaltet. Vorbereitung Stellen Sie die Uhr ein (> 14). ∫ Einstellung des Timers

1 Drücken Sie wiederholt [SETUP] zur Auswahl von “TIMER ADJ” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Einstellung der Startzeit (“ON TIME”) und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Einstellung der Endzeit (“OFF TIME”) und drücken Sie dann [OK].  ≥ Um die Timer-Einstellungen anzuzeigen, drücken Sie wiederholt [SETUP] zur Auswahl von “TIMER ADJ” und drücken Sie dann einmal [OK].(Drücken Sie während des Standby-Modus zweimal [iPod MENU, DISPLAY].)≥ Die Musikquelle und -lautstärke wird auch angezeigt, wenn der Timer eingeschaltet wird. (> unten) ∫ Einschalten des Timers

1 Wählen Sie die Musikquelle*

1 und stellen Sie die gewünschte Lautstärke ein. 2 Drücken Sie wiederholt [SETUP] zur Auswahl von “TIMER SET” und drücken Sie dann [OK]. 3 Drücken Sie [3, 4] zur Auswahl von “SET” und drücken Sie dann [OK].≥ “F” wird angezeigt. 4 Drücken Sie [Í], um das Gerät auszuschalten.

 *1: “CD”, “USB”, “IPOD” und “FM” können als Musikquelle eingestellt werden.≥ Nach dem Einstellen des Timers kann das Gerät normal verwendet werden, aber:≥ Schalten Sie das Gerät vor der Timer-Startzeit in den Standby-Modus.≥ Auch wenn die Audioquelle oder die Lautstärke geändert wird, verwendet der Timer trotzdem die Audioquelle und -lautstärke die eingestellt wurde, als der Timer sich eingeschaltet hat.≥ Um den Timer auszuschalten, wählen Sie “OFF” in Schritt 3.≥ Das Gerät schaltet sich zur voreingestellten Zeit ein, und die Lautstärke erhöht sich schrittweise auf den voreingestellten Pegel.Mit der Einschlaf-Zeitschaltuhr schaltet sich das Gerät nach einer voreingestellten Zeit ab. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “SLEEP” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Einstellung der Zeit (in Minuten) und drücken Sie dann [OK]. “SLEEP 30” ,. “SLEEP 60” ,. “SLEEP 90” ,. “SLEEP 120”

^--------------------. OFF (Deaktivieren) (--------------------J ≥ Die verbleibende Zeit wird auf dem Display des Geräts angezeigt, außer wenn andere Bedienvorgänge ausgeführt werden.≥ Der Wiedergabe-Timer und der Sleep-Timer können gleichzeitig verwendet werden. Der Sleep-Timer hat immer Vorrang. Sonstige Als Werkseinstellung wird dieses Gerät immer automatisch ausgeschaltet, wenn 30 Minuten lang keine Sound-Ausgabe und kein Bedienvorgang erfolgt. Abbruch dieser Funktion 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “AUTO OFF” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “OFF” und drücken Sie dann [OK].  ≥ Um das automatische Standby einzuschalten, wählen Sie “ON” in Schritt 2.≥ Diese Einstellung kann nicht ausgewählt werden, wenn die Quelle “FM” ist.Die Helligkeit des Gerätedisplays kann geändert werden. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “DIMMER” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “ON” und drücken Sie dann [OK].  Um den Dimmer abzubrechen, wählen Sie “OFF” in Schritt 2.Wenn ein anderes Panasonic-Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode. 1 Drücken Sie [CD] zur Auswahl von “CD”.

2 Drücken und halten Sie [CD] am Hauptgerät und [3] auf der Fernbedienung, bis das Display des Hauptgeräts “REMOTE 2” anzeigt. 3 Drücken und halten Sie für mindestens 4 Sekunden [OK] und [3] auf der Fernbedienung.  Um den Modus zurück auf “REMOTE 1” zu schalten, wiederholen Sie die oben genannten Schritte, indem Sie [3] durch [4] ersetzen. Wiedergabe-Zeitschaltuhr

Einschlaf-Zeitschaltuhr

Automatisches Standby

Ändern des Hauptgeräts und

des Fernbedienungscodes

SC-HC57~RQT9712.book Page 15 Monday, February 27, 2012 8:40 AM16 RQT9712Panasonic kann gelegentlich eine aktualisierte Firmware für dieses Gerät herausbringen, die eine Funktion hinzufügen oder verbessern kann. Diese Updates stehen kostenlos zur Verfügung. Vorbereitung Verbinden Sie dieses Gerät mit dem Drahtlosnetzwerk. (> 9)≥ Stellen Sie sicher, dass das Drahtlosnetzwerk mit dem Internet verbunden ist. 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “SW UPDATE” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “UPDATE? Y” und drücken Sie dann [OK], um das Update zu starten.{. Nachdem das Update beendet wurde, wird “SUCCESS” angezeigt. 3 Stecken Sie das Netzkabel aus und stecken Sie es nach 3 Minuten wieder ein.≥ STECKEN SIE DAS NETZKABEL NICHT AUS, während eine der folgenden Meldungen angezeigt wird.– “LINKING”, “UPDATING” oder “%” (“  ” steht für eine Zahl.)  ≥ Wenn Sie das Gerät nicht aktualisieren möchten, wählen Sie “UPDATE? N” und drücken Sie dann [OK] in Schritt 2.≥ Wenn keine Updates zur Verfügung stehen, wird “NO NEED” nach Schritt 2 angezeigt.≥ Während des Update-Prozesses können keine anderen Vorgänge ausgeführt werden.≥ Das Herunterladen dauert einige Minuten. Es könnte je nach Verbindungsumgebung länger dauern oder nicht richtig funktionieren. ∫ Überprüfung der Software-Version 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “SW VER.” und drücken Sie dann [OK].{. Die Version der installierten Software wird angezeigt.2 Drücken Sie [OK] zum Beenden.Zur Überprüfung der Wi-Fi ® -Signalstärke am Gerätestandort. Vorbereitung Verbinden Sie dieses Gerät mit dem Drahtlosnetzwerk. (> 9) 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “SIG.LEVEL” und drücken Sie dann [OK].≥ Das Display des Geräts zeigt “LEVEL ” an.(“  ” steht für eine Zahl.) 2 Drücken Sie [OK] zum Beenden des Anzeigemodus.

 ≥ Es wird empfohlen, eine Signalstärke von “3” zu erreichen. Ändern Sie die Position oder den Winkel Ihres WLAN-Routers oder des Geräts, wenn “2” oder “1” angezeigt wird, und überprüfen Sie, ob sich die Verbindung verbessert.≥ Wenn “LEVEL 0” angezeigt wird, kann dieses Gerät keine Verbindung mit dem WLAN-Router herstellen. (> 18)≥ Diese Funktion ist bei Benutzung von AirPlay nicht aktiv.Das Gerät kann sich automatisch aus dem Standby-Modus anschalten, wenn dieses Gerät als AirPlay-Lautsprecher ausgewählt ist. Vorbereitung Verbinden Sie dieses Gerät mit dem Drahtlosnetzwerk. (> 9) 1 Drücken Sie wiederholt [SETUP] zur Auswahl von “NET STNBY” und drücken Sie dann [OK]. 2 Drücken Sie [3, 4] zur Auswahl von “ON” und drücken Sie dann [OK]. 

≥ Um diese Funktion abzubrechen, wählen Sie “OFF” in Schritt 2.≥ Die Werkseinstellung ist “OFF”. Wenn diese Funktion auf “ON” gestellt ist, erhöht sich der Stromverbrauch im Standby-Modus.Zur Überprüfung der IP/MAC-Adresse des Geräts. 1 Drücken Sie [CD] zur Auswahl von “CD”.

2 Drücken und halten Sie [s WPS] am Gerät und [4] auf der Fernbedienung, bis das Display des Geräts die IP-Adresse anzeigt.{. Die IP-Adresse wird teilweise angezeigt.≥ Zur Anzeige der MAC-Adresse am Gerät, wiederholen Sie die oben aufgeführten Schritte, indem Sie [4] durch [3] ersetzen. 3 Drücken Sie [3, 4] auf der Fernbedienung, um den Rest der IP-Adresse anzuzeigen.  ≥ Entfernen Sie die Disc aus dem Einschubfach, wenn Sie die Adresse überprüfen.≥ Das auf dem Display links oben oder unten angezeigte “ – ” steht entsprechend für die ersten und letzten Einheiten. Software-Update

DEUTSCH Fehlerbehebung Bevor Sie den Kundendienst in Anspruch nehmen, sollten Sie die folgenden Zustände überprüfen. Sind Sie bei irgendeinem der Punkte im Zweifel oder lassen sich Ihre Probleme nicht durch die im Folgenden angegebenen Lösungen lösen, wenden Sie sich bitte an Ihren Fachhändler.Haben Sie die neueste Software installiert?≥ Panasonic kann gelegentlich eine aktualisierte Firmware für dieses Gerät herausbringen, die eine Funktion hinzufügen oder verbessern kann. (> 16)Brummgeräusche während der Wiedergabe.≥ Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie die Kabel dieser Stereoanlage von anderen Elektrogeräten fern.MP3-Dateien können nicht gelesen werden.≥ Sie können u.U. MP3-Dateien nicht abspielen, wenn Sie eine CD in mehreren Sitzungen (Multisessions) kopiert haben und sich ein leeres Datensegment zwischen den einzelnen Sitzungen befindet.≥ Wenn Sie eine Multisession-CD erstellen, müssen Sie die Sitzung beenden.≥ Die auf der CD enthaltene Datenmenge ist zu klein. Stellen Sie die Datenmenge auf mehr als 5 MB ein.Inkorrektes Display oder Wiedergabe startet nicht. ≥ Stellen Sie sicher, dass die Disc mit diesem Gerät kompatibel ist. 

4) ≥ Auf der Linse befindet sich Kondenswasser. Warten Sie ca. eine Stunde und versuchen Sie es erneut. Keine Reaktion, wenn [1/;] gedrückt wird. ≥ Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder schalten Sie das Gerät aus und wieder ein.Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen werden.≥ Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel. (> 4)≥ Die USB-Hostfunktion dieses Produkts funktioniert möglicherweise nicht bei einigen USB-Geräten.Langsamer Betrieb des USB-Sticks.≥ Große Dateien oder USB-Sticks beanspruchen eine längere Lesezeit.Die abgelaufene Zeit wird abweichend von der eigentlichen Wiedergabezeit angezeigt.≥ Kopieren Sie die Daten auf ein anderes USB-Gerät oder fertigen Sie eine Sicherheitskopie der Daten an und formatieren Sie das USB-Gerät neu.Interferenzpfeifen oder Rauschen während des Radioempfangs.≥ Stellen Sie sicher, dass die Ukw-Antenne korrekt angeschlossen ist. (> 8)≥ Korrigieren Sie die Position der Antenne.≥ Versuchen Sie, einen gewissen Abstand zwischen Antenne und Netzkabel einzuhalten.≥ Versuchen Sie, eine Außenantenne zu verwenden, wenn sich Gebäude oder Berge in der Nähe befinden.≥ Schalten Sie den in der Nähe betriebenen Fernseher bzw. andere Audioplayer aus oder sorgen Sie für einen größeren Abstand zu dieser Anlage.≥ Halten Sie dieses Gerät entfernt von Mobiltelefonen, wenn die Störung offensichtlich ist.Ladevorgang oder Betrieb nicht möglich.≥ Stellen Sie sicher, dass der/das iPod/iPhone fest angeschlossen ist. (> 8)≥ Der Akku des iPod/iPhone ist leer. Laden Sie den/das iPod/iPhone auf und nehmen Sie ihn/es wieder in Betrieb.≥ Wenn ein unerwarteter Betrieb auftritt, während Sie den/das iPod/iPhone verwenden, schließen Sie den/das iPod/iPhone neu an oder versuchen Sie, den/das iPod/iPhone neu zu starten.Verbindung zum Netzwerk kann nicht hergestellt werden.≥ Überprüfen Sie die Netzwerkverbindung und die Einstellungen. (> 9)≥ Eventuell ist Ihr Drahtlosnetzwerk auf unsichtbar gestellt. Wählen Sie in diesem Fall “Manual settings” in “Methode 2”. (> 10) ≥ Dieses Gerät kann sich nicht mit einem Drahtlosnetzwerk verbinden, das WEP-Sicherheitseinstellungen mit den WPS-Methoden nutzt (“Methode 1”). Verwenden Sie “Methode 2”, um sich mit dem Drahtlosnetzwerk zu verbinden. (> 9)≥ Stellen Sie sicher, dass die Multicast-Funktion im WLAN-Router eingeschaltet (aktiviert) ist.Verbindung zum Gerät kann nicht hergestellt werden.≥ Stellen Sie sicher, dass sich dieses Gerät im selben Drahtlosnetzwerk befindet, wie das Gerät, das Sie verwenden möchten. (> 9)≥ Wenn “NET STNBY auf “OFF” gestellt ist, kann das AirPlay-kompatible Gerät nicht angeschlossen werden, wenn dieses Gerät aus ist.≥ Schalten Sie die Wi-Fi ® -Einstellung des AirPlay-kompatiblen Geräts aus, schalten Sie “NET STNBY” auf “OFF” (> 16) und schalten Sie dieses Gerät dann aus und an. Verbinden Sie das kompatible Gerät erneut mit dem Wi-Fi ® -Netzwerk und wählen Sie dieses Gerät dann wieder als AirPlay-Lautsprecher. Mein WLAN-Router ist WPS PBC-kompatibel, aber die Verbindung funktioniert nicht.≥ Wenn das Netzwerk auf unsichtbar gestellt ist, funktioniert die Push Button-Konfiguration nicht. Machen Sie in diesem Fall entweder das Drahtlosnetzwerk sichtbar, während Sie das Netzwerk für dieses Gerät konfigurieren, oder verwenden Sie “Methode 2”. (> 9)Die Wiedergabe startet nicht.Der Sound wird unterbrochen.≥ Das gleichzeitige Verwenden von anderen 2,4 GHz-Geräten, wie Mikrowellen, schnurlosen Telefonen, etc., kann zu Verbindungsunterbrechungen führen.≥ Stellen Sie dieses Gerät nicht in einen Metallschrank, da dieser u.U. das Wi-Fi ® -Signal blockiert.So setzen Sie alle Einstellungen auf die werksseitige Einstellung zurückSetzen Sie den Speicher in den folgenden Fällen zurück:≥ Bei Drücken der Tasten erfolgt keine Reaktion.≥ Sie möchten den Speicherinhalt löschen und zurücksetzen. 1 Trennen Sie das Netzkabel vom Strom. (Warten

Sie mind. 3 Minuten, bevor Sie mit Punkt 2

2 Stecken Sie das Netzkabel wieder ein, während

Sie die Taste [Í/I] am Hauptgerät gedrückt

halten. ≥ “--------” erscheint auf dem Display. 3 Lassen Sie die Taste [Í/I] los.

 Alle Einstellungen kehren zu den Werkseinstellungen zurück. Sie müssen die Speicherpositionen zurücksetzen. Allgemeine Probleme

≥ Stellen Sie dieses Gerät näher zum Wireless Network Router auf.

≥ Wenn mehrere Wireless-Geräte gleichzeitig das gleiche

Wireless-Netz nutzen, wie auch dieses Gerät, versuchen Sie, die

anderen Geräte auszuschalten oder deren Zugriff auf das

Wireless-Netz einzuschränken.

≥ Wenn die Wiedergabe anhält, überprüfen Sie den

Wiedergabestatus am iOS-Gerät oder in iTunes.

≥ Wenn die Wiedergabe nicht startet (obwohl die

-Statusanzeige blau leuchtet und das AirPlay -Symbol

angezeigt wird), starten Sie den Wireless Router neu, schalten

-Verbindung am iOS-Gerät oder Mac/PC aus und

wieder an und stellen Sie dann sicher, dass Ihr drahtloses

Heimnetzwerk ausgewählt ist.

≥ Wenn das AirPlay -Symbol nicht angezeigt wird, auch wenn

-Statusanzeige blau leuchtet, versuchen Sie es nach

einem Neustart des Wireless Routers erneut.

≥ Mit einigen iOS- und iTunes-Versionen ist es unter Umständen

nicht möglich, die AirPlay-Wiedergabe erneut zu starten, wenn die

Auswahl geändert wird (z.B. “CD”) oder das Gerät während der

AirPlay-Wiedergabe ausgeschaltet wird.

Wählen Sie in diesem Fall ein anderes Gerät über das

AirPlay-Symbol der Musik-App oder iTunes und wählen Sie

dieses Gerät dann erneut als Ausgabelautsprecher aus. (> 11)

Die Fernbedienung funktioniert nicht richtig.

≥ Die Fernbedienung und dieses Gerät verwenden einen

unterschiedlichen Code. (> 19, “REMOTE ”)

Die folgenden Meldungen oder Servicenummern

erscheinen unter Umständen auf dem Display des

≥ Diese Anzeige erscheint, wenn Sie das Netzkabel das erste Mal

angeschlossen haben oder nach einem Stromausfall. Stellen Sie

die Zeit ein (> 14).

≥ Die Uhrzeit wurde noch nicht eingestellt. Stellen Sie die Uhrzeit

≥ Der Wiedergabe-Timer ist nicht eingestellt. Passen Sie den

Wiedergabe-Timer entsprechend an.

≥ Das Gerät wurde für ca. 30 Minuten nicht verwendet und schaltet

sich in einer Minute aus. Drücken Sie eine beliebige Taste, um die

Funktion abzubrechen.

-Signalstärke kann nicht angezeigt werden, wenn

“AIRPLAY” die gewählte Quelle ist. Stoppen Sie die

AirPlay-Wiedergabe, wählen Sie eine andere Quelle (z.B. “CD”)

und versuchen Sie es erneut. (> 16)

≥ Wählen Sie eine andere Audioquelle als “AIRPLAY” oder

“CHECKING CONNECTION”

≥ Das Gerät überprüft den angeschlossenen/das angeschlossene

iPod/iPhone. Wenn diese Anzeige weiterhin erscheint, stellen Sie

sicher, dass der/das iPod/iPhone korrekt eingesetzt ist und

versuchen Sie es erneut (> 8).

≥ Das Herunterladen der Software ist fehlgeschlagen. Drücken Sie

zum Beenden eine beliebige Taste. Bitte versuchen Sie es später

≥ Der Server kann nicht gefunden werden. Drücken Sie zum

Beenden eine beliebige Taste. Stellen Sie sicher, dass das

Drahtlosnetzwerk mit dem Internet verbunden ist.

≥ Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und

versuchen Sie es erneut.

≥ Es gibt ein Problem mit der Stromversorgung. Wenden Sie sich an

≥ Das Hochladen oder die Einstellung ist fehlgeschlagen. Lesen Sie

die Anweisungen und versuchen Sie es erneut.

≥ Die Schiebetür befindet sich nicht in der richtigen Position.

Schalten Sie das Gerät aus und wieder ein. Wenn die Anzeige

wieder erscheint, wenden Sie sich an Ihren Händler.

“IPOD OVER CURRENT ERROR”

≥ Der iPod/iPhone nimmt zu viel Leistung auf. Entfernen Sie den

iPod/iPhone und schalten Sie das Gerät aus und wieder ein.

≥ Es besteht keine Verbindung zwischen diesem Gerät und dem

Versuchen Sie folgende Bedienvorgänge:

– Stellen Sie sicher, dass der WLAN-Router angeschaltet ist.

– Schalten Sie das Gerät aus und wieder an.

– Setzen Sie die Einstellungen des Drahtlosnetzwerks zurück.

Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren

≥ Dieses Gerät kann keine Verbindung mit dem Netzwerk

Überprüfen Sie die Netzwerkverbindung. (> 9)

≥ Das iPod-/iPhone-Gerät wurde nicht richtig eingesetzt. Lesen Sie

die Anleitung durch und versuchen Sie es erneut (> 8).

≥ Das USB-Gerät wurde nicht eingesteckt. Überprüfen Sie den

≥ Legen Sie die CD ein, die Sie abspielen möchten (> 8).

≥ Es wurde eine CD eingelegt, die kein CD-DA- oder MP3-Format

hat. Sie kann nicht abgespielt werden.

≥ Die Anzahl an Alben und Ordnern (Audio und andere) ist auf 255

begrenzt. Einige der MP3-Dateien in den Alben konnten u.U. nicht

gelesen und abgespielt werden. Übertragen Sie die Musikalben

auf ein anderes USB-Gerät. Sie können das USB-Gerät auch neu

formatieren und die Musikalben speichern, bevor Sie andere

Ordner ohne Musikdaten speichern.

≥ Sie haben ein iPod/iPhone angeschlossen, dass nicht

wiedergegeben werden kann (> 4). Setzen Sie das Gerät korrekt

ein und versuchen Sie erneut, ob der/das iPod/iPhone kompatibel

≥ Schalten Sie, wenn das iPod/iPhone kompatibel ist, dieses vor

dem Anschluss an dieses Gerät ein.

≥ Das Gerät überprüft die CD-Informationen. Nachdem diese

Anzeige verschwunden ist, nehmen Sie das Gerät in Betrieb.

≥ Prüfen Sie das iPhone/iPod touch.

Für weitere Informationen siehe auf der nachstehenden

“REMOTE ” (“  ” steht für eine Zahl.) ≥ Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung.– Wenn “REMOTE 1” angezeigt wird, drücken und halten Sie [OK] und [4] für mindestens 4 Sekunden.– Wenn “REMOTE 2” angezeigt wird, drücken und halten Sie [OK] und [3] für mindestens 4 Sekunden.“USB OVER CURRENT ERROR”≥ Das USB-Gerät nimmt zu viel Leistung auf. Schalten Sie auf die Modalität “CD”, entfernen Sie das USB-gerät und schalten Sie das Gerät aus. Technische Daten

 ≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.Die Gewichtsangaben und Abmessungen sind ungefähre Werte.≥ Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen.

Leistungsaufnahme 29 W Leistungsaufnahme im Bereitschaftsmodus

Ca. 0,2 W Stromverbrauch im Standby-Modus(Wenn “NET STNBY” auf “ON” gestellt ist)

Ca. 11 W Spannungsversorgung AC 220 V bis 240 V, 50 Hz

(Tiefe ohne Standfuß 75 mm)

Betriebstemperaturbereich 0 oC bis r40 oC Betriebsfeuchtigkeitsbereich

35 % bis 80 % rel. Feuchte (ohne Kondensation)

Effektive RMS-Stereoausgangsleistung

Frontkanal (beide Kanäle angesteuert)

20 W pro Kanal (6 ≠), 1 kHz, 10 % Gesamtklirrfaktor

Gesamte RMS-Stereoausgangsleistung

40 W Stationsspeicher 30 UKW-Radiosender

Frequenzmodulation (UKW)

87,50 MHz bis 108,00 MHz (50 kHz-Schritt)

Antennenklemmen 75 ≠ (ungleichmäßig)

USB 2.0 Volle Geschwindigkeit

Mediendateiformat-Unterstützung

USB-Gerätedateisystem FAT12, FAT16, FAT32

USB-Leistung DC OUT 5 V 500 mA MAX

DCOUT5V1,0AMAX Telefonbuchse

Abspielbare CD (8 cm oder 12 cm)

CD, CD-R/RW (CD-DA, MP3*) * MPEG-1 Layer 3, MPEG-2 Layer 3 Abtastung

Wellenlänge 790 nm (CD)

Laserleistung CLASS 1

Anzahl der Kanäle 2-Kanal (FL, FR)

1-Wege, 1 Lautsprechersystem (Passivstrahler)

Lautsprechereinheit(en)

Vollbereich 6,5 cm Konus Typk1proKanal

Passivstrahler 8cmk2proKanal

WLAN-Standard IEEE802.11b/g

Frequenzbereich 2,4 GHz Band

Sicherheit WEP, WPA TM

TM WPS-Version Version 2.0

(WEP nicht unterstützt)

RQT9712~body1_ger.fm Page 19 Wednesday, March 7, 2012 11:30 AM20 RQT9712 Pflege des Geräts und der

Ziehen Sie vor der Wartung des Geräts das Netzkabel.

∫ Das Gerät mit einem weichen, trockenen

Wenn Schmutz hartnäckig ist, wringen Sie ein in Wasser

angefeuchtetes Tuch gründlich aus, um den Schmutz

abzuwischen und trocknen Sie es mit einem trockenen Tuch ab.

≥ Verwenden Sie zum Reinigen der Lautsprechergehäuse ein

Verwenden Sie keine Gewebe oder anderes Material

(Tücher, usw.), die reißen können. Fasern können in der

Lautsprecherabdeckung hängen bleiben.

≥ Verwenden Sie keinesfalls Alkohol, Farbverdünner oder

Benzin für dieses Gerät.

≥ Lesen Sie die beigefügte Anleitung vor Verwendung des

chemisch behandelten Tuchs sorgfältig durch.

Mit einem feuchten Tuch abwischen und dann trocken reiben.

∫ Hinweise zum sicheren Umgang mit CDs

≥ Berühren Sie CDs stets am Rand, um Kratzer oder

Fingerspuren auf der CD zu vermeiden.

≥ Keine Etiketten oder Aufkleber anbringen.

≥ Kein Schallplatten-Reinigungsspray, Benzin, Verdünner,

flüssiges Antistatikmittel oder andere Lösungsmittel

≥ Die folgenden CDs eignen sich nicht zum Abspielen auf

– CDs mit Kleberrückständen von entfernten Etiketten oder

Aufklebern (ausgeliehene CDs usw.).

– Stark verformte oder beschädigte CDs.

– Ungewöhnlich geformte, z.B. herzförmige, CDs.

∫ Entsorgung oder Weitergabe des Geräts

Dieses Gerät kann die Benutzereinstellungen beibehalten.

Wenn Sie dieses Gerät entweder entsorgen oder

weitergeben, befolgen Sie das Verfahren für das

Zurücksetzen auf die Werkseinstellungen und das

Löschen der Benutzereinstellungen. (> 17, “So setzen Sie

alle Einstellungen auf die werksseitige Einstellung zurück”)

≥ Das Bedienprotokoll könnte im Gerätespeicher

≥ Die Linse sollte regelmäßig gereinigt werden, um eine

einwandfreie Funktion zu gewährleisten. Verwenden Sie

Druckluft (Dose) zur Entfernung von Staub und ein

Wattestäbchen für hartnäckigeren Schmutz.

≥ Reinigungs-CDs sind nicht für die Reinigung der Linse

geeignet und dürfen nicht verwendet werden.

≥ Lassen Sie die Schiebetür nicht länger als notwendig

geöffnet, um ein Verschmutzen der Linse zu verhindern.

≥ Die Linse nicht mit den Fingern berühren.

RICHTIG FALSCH Linse

“Made for iPod” und “Made for iPhone” bedeutet, dass ein

Elektronikzubehör für den spezifischen Anschluss an iPod

bzw. iPhone entwickelt wurde und vom Entwickler für die

Apple-Leistungsstandards bescheinigt wird.

Apple haftet nicht für den Betrieb dieses Geräts oder seiner

Übereinstimmung mit den Sicherheits- und

Vorschriftenstandards.

Beachten Sie bitte, dass der Gebrauch dieses Zubehörs

mit iPod oder iPhone die Wireless-Leistung beeinträchtigen

AirPlay, das AirPlay-logo, iPad, iPhone, iPod, iPod classic,

iPod nano und iPod touch sind in den USA und anderen

Ländern eingetragene Markenzeichen von Apple Inc.

Das Wi-Fi CERTIFIED-Logo ist eine Zertifizierungsmarke

Das Logo Wi-Fi Protected Setup ist ein Zeichen von

“Wi-Fi”, “Wi-Fi Protected Setup”, “WPA” und “WPA2” sind

Warenzeichen oder eingetragene Markenzeichen von

Die MPEG Layer-3 Audio-Codiertechnologie wurde von

Fraunhofer IIS und Thomson lizensiert.

SC-HC57EG~RQT9712-2D.book Page 20 Wednesday, April 18, 2012 3:46 PM21

Automatische standby

(Im Inneren des Gerätes)
