BEDIENUNGSANLEITUNG ISLA GAUDÍ NODOR

Austausch der Leuchtröhren

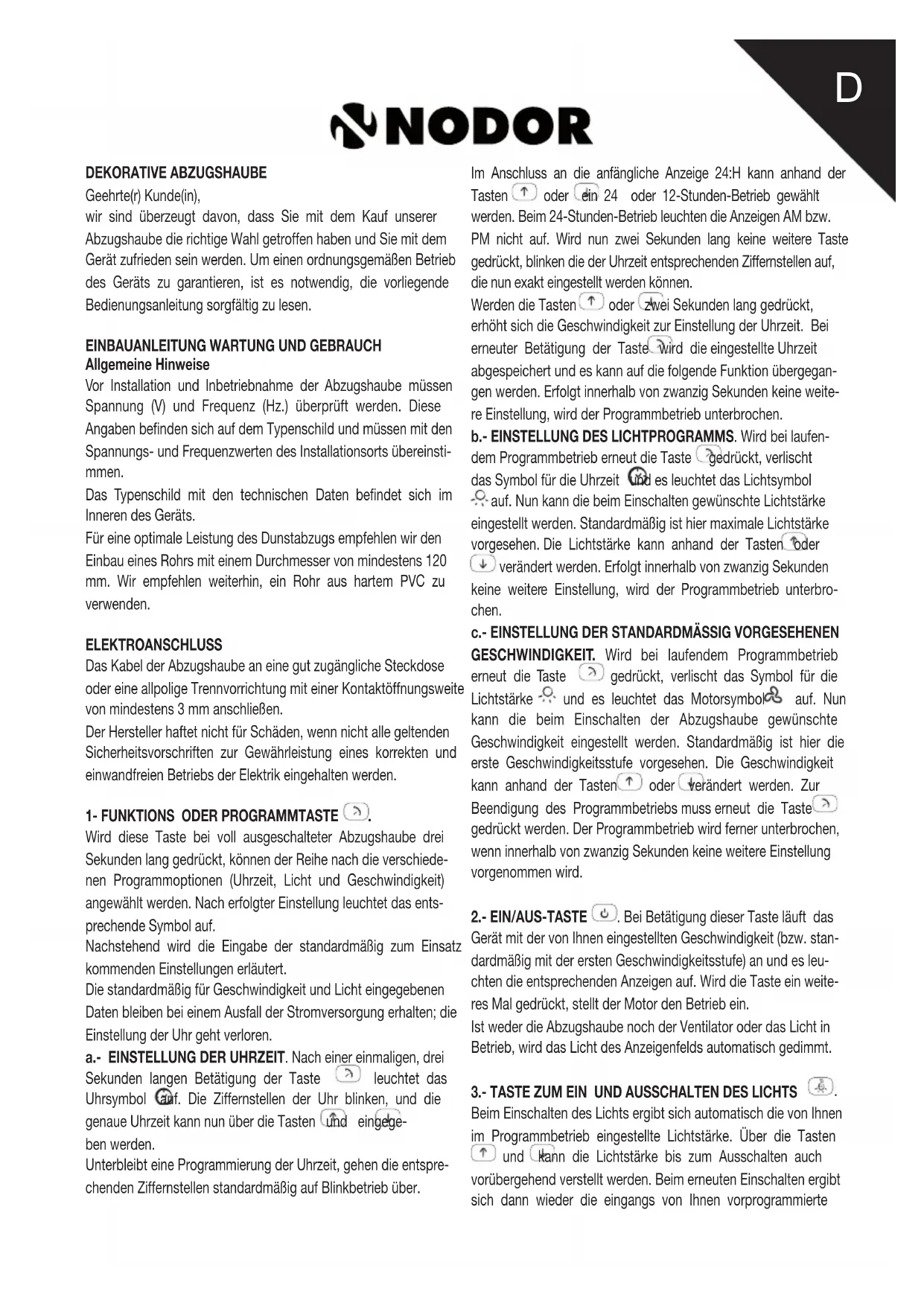

mejora tecnológica o modificación sin previo aviso.DEKORATIVE ABZUGSHAUBE Geehrte(r) Kunde(in),

wir sind überzeugt davon, dass Sie mit dem Kauf unserer

Abzugshaube die richtige Wahl getroffen haben und Sie mit dem

Gerät zufrieden sein werden. Um einen ordnungsgemäßen Betrieb

des Geräts zu garantieren, ist es notwendig, die vorliegende

Bedienungsanleitung sorgfältig zu lesen.

EINBAUANLEITUNG WARTUNG UND GEBRAUCH Allgemeine Hinweise

Vor Installation und Inbetriebnahme der Abzugshaube müssen

Spannung (V) und Frequenz (Hz.) überprüft werden. Diese

Angaben befinden sich auf dem Typenschild und müssen mit den

Spannungs- und Frequenzwerten des Installationsorts übereinsti-

Das Typenschild mit den technischen Daten befindet sich im

Für eine optimale Leistung des Dunstabzugs empfehlen wir den

Einbau eines Rohrs mit einem Durchmesser von mindestens 120

mm. Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu

ELEKTROANSCHLUSS Das Kabel der Abzugshaube an eine gut zugängliche Steckdose

oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite

von mindestens 3 mm anschließen.

Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden

Sicherheitsvorschriften zur Gewährleistung eines korrekten und

einwandfreien Betriebs der Elektrik eingehalten werden.

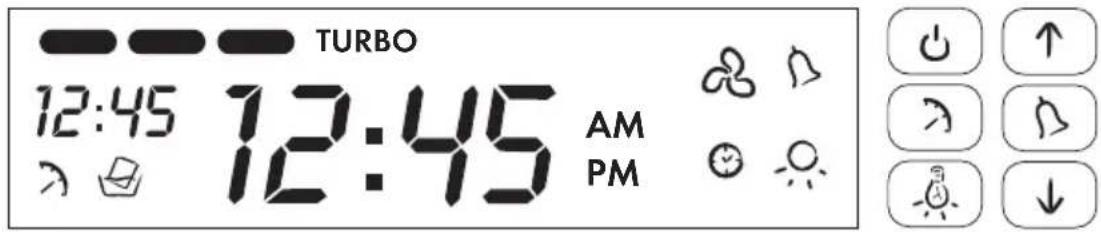

1- FUNKTIONS ODER PROGRAMMTASTE

Wird diese Taste bei voll ausgeschalteter Abzugshaube drei

Sekunden lang gedrückt, können der Reihe nach die verschiede-

nen Programmoptionen (Uhrzeit, Licht und Geschwindigkeit)

angewählt werden. Nach erfolgter Einstellung leuchtet das ents-

prechende Symbol auf.

Nachstehend wird die Eingabe der standardmäßig zum Einsatz

kommenden Einstellungen erläutert.

Die standardmäßig für Geschwindigkeit und Licht eingegebenen

Daten bleiben bei einem Ausfall der Stromversorgung erhalten; die

Einstellung der Uhr geht verloren.

a.- EINSTELLUNG DER UHRZEIT. Nach einer einmaligen, drei

Sekunden langen Betätigung der Taste

Uhrsymbol auf. Die Ziffernstellen der Uhr blinken, und die

genaue Uhrzeit kann nun über die Tasten und eingege-

Unterbleibt eine Programmierung der Uhrzeit, gehen die entspre-

chenden Ziffernstellen standardmäßig auf Blinkbetrieb über.

Im Anschluss an die anfängliche Anzeige 24:H kann anhand der

oder ein 24 oder 12-Stunden-Betrieb gewählt

werden. Beim 24-Stunden-Betrieb leuchten die Anzeigen AM bzw.

PM nicht auf. Wird nun zwei Sekunden lang keine weitere Taste

gedrückt, blinken die der Uhrzeit entsprechenden Ziffernstellen auf,

die nun exakt eingestellt werden können.

oder zwei Sekunden lang gedrückt,

erhöht sich die Geschwindigkeit zur Einstellung der Uhrzeit. Bei

erneuter Betätigung der Taste wird die eingestellte Uhrzeit

abgespeichert und es kann auf die folgende Funktion übergegan-

gen werden. Erfolgt innerhalb von zwanzig Sekunden keine weite-

re Einstellung, wird der Programmbetrieb unterbrochen.

b.- EINSTELLUNG DES LICHTPROGRAMMS. Wird bei laufen-

dem Programmbetrieb erneut die Taste gedrückt, verlischt

das Symbol für die Uhrzeit und es leuchtet das Lichtsymbol

auf. Nun kann die beim Einschalten gewünschte Lichtstärke

eingestellt werden. Standardmäßig ist hier maximale Lichtstärke

vorgesehen. Die Lichtstärke kann anhand der Tasten oder

verändert werden. Erfolgt innerhalb von zwanzig Sekunden

keine weitere Einstellung, wird der Programmbetrieb unterbro-

c.- EINSTELLUNG DER STANDARDMÄSSIG VORGESEHENEN GESCHWINDIGKEIT. Wird bei laufendem Programmbetrieb

erneut die Taste gedrückt, verlischt das Symbol für die

Lichtstärke und es leuchtet das Motorsymbol auf. Nun

kann die beim Einschalten der Abzugshaube gewünschte

Geschwindigkeit eingestellt werden. Standardmäßig ist hier die

erste Geschwindigkeitsstufe vorgesehen. Die Geschwindigkeit

kann anhand der Tasten

oder verändert werden. Zur

Beendigung des Programmbetriebs muss erneut die Taste

gedrückt werden. Der Programmbetrieb wird ferner unterbrochen,

wenn innerhalb von zwanzig Sekunden keine weitere Einstellung

2.- EIN/AUS-TASTE . Bei Betätigung dieser Taste läuft das

Gerät mit der von Ihnen eingestellten Geschwindigkeit (bzw. stan-

dardmäßig mit der ersten Geschwindigkeitsstufe) an und es leu-

chten die entsprechenden Anzeigen auf. Wird die Taste ein weite-

res Mal gedrückt, stellt der Motor den Betrieb ein.

Ist weder die Abzugshaube noch der Ventilator oder das Licht in

Betrieb, wird das Licht des Anzeigenfelds automatisch gedimmt.

3.- TASTE ZUM EIN UND AUSSCHALTEN DES LICHTS

Beim Einschalten des Lichts ergibt sich automatisch die von Ihnen

im Programmbetrieb eingestellte Lichtstärke. Über die Tasten

und kann die Lichtstärke bis zum Ausschalten auch

vorübergehend verstellt werden. Beim erneuten Einschalten ergibt

sich dann wieder die eingangs von Ihnen vorprogrammierte

Nach Ablauf von zwanzig Sekunden wird die Funktion Licht unter-

brochen und die Automatik kehrt zur Funktion Motor zurück.

4.- WECKTASTE . EINSTELLUNG UND PROGRAMMIERUNG DER WECKFUNKTION. Wird diese Betriebsweise gewählt, leu-

chtet das Wecksymbol auf und die Ziffernstellen der Weckzeit

00:00 gehen auf Blinkbetrieb über. Die Alarmzeit wird anhand der

und eingegeben. Als Weckzeit können maximal

99:59 Minuten eingestellt werden. Werden die Tasten oder

zwei Sekunden lang gedrückt, erhöht sich die Geschwindigkeit

zur Einstellung der Weckzeit. Wird nun fünf Sekunden lang keine

weitere Taste gedrückt, stellt das Wecksymbol den Blinkbetrieb

ein und die Zeit beginnt abzulaufen. Sobald die eingestellte

Zeitspanne verstrichen ist, blinkt das Symbol wieder und es ertönt

ein akustisches Signal. Zum Abschalten der Weckfunktion muss

einfach nur irgendeine Taste gedrückt werden, worauf erneut auf

den vor Betätigung der Wecktaste laufenden Betrieb übergegan-

Wird fünf Minuten lang keine weitere Taste gedrückt, schaltet sich

die Abzugshaube bei blinkendem Haubensymbol voll aus. Zum

Ausschalten dieses Blinkbetriebs muss einfach nur irgendeine

Taste gedrückt werden.

5.- TASTEN MEHR UND WENIGER .

Multifunktionstaste:

Durch eine Betätigung dieser Tasten wird nur die Funktion verän-

dert, deren Symbol auf der Anzeige nicht blinkt. Alle blinkenden

Funktionen sind in Betrieb und können über diese Tasten nicht

- Funktion Motor. Standardfunktion. Bei einer Zu oder Abnahme

der Geschwindigkeit leuchten bzw. verlöschen die entsprechen-

den Balkensymbole der Anzeige.

Bei einer Erhöhung über die dritte Geschwindigkeitsstufe hinaus

leuchtet das Symbol Turbo auf.

- Funktion Licht. Muss über die Tasten und eingestellt

- Funktion Uhrzeit. Wird im entsprechenden Absatz beschrieben.

- Funktion Alarm. Wird im entsprechenden Absatz beschrieben.

6. TIMERTASTE FÜR MOTORBETRIEB

Diese Taste ist nur bei laufendem Motor verfügbar.

Wird die Taste gedrückt, leuchtet das Symbol auf und es

blinken die der eingestellten Geschwindigkeit entsprechenden

Balkensymbole. Die laufende Geschwindigkeit wird fünf Minuten

lang beibehalten und geht dann für weitere fünf Minuten auf die

nächstniedrige Stufe über. Diese Reihenfolge setzt sich fort, bis

alle Geschwindigkeitsstufen erschöpft sind, also insgesamt für

zwanzig Minuten. Nach Ablauf dieser Zeitspanne setzt sich der

Motor außer Betrieb und es verlöscht das eventuell eingestellte

Sollte eine Rückstellung des gesamten Kreislaufs erforderlich

werden, müssen die Tasten

, und gleichzeitig drei

Sekunden lang gedrückt werden. Hierauf ertönt ein Piep-Ton und

das System nimmt ein Reset vor.

8- FUNKTION VERSCHMUTZTE FILTER .

Über einen Betriebsstundenzähler des Motors leuchtet nach

ungefähr 5000 Minuten das Filtersymbol zur Reinigung der

eingebauten Filter auf.

Beim Ansprechen des Alarms blinkt das Reinigungssymbol und

es ertönt dreimal hintereinander ein akustisches Signal. Zum

Abschalten des Alarms müssen die Tasten und gleich-

zeitig drei Sekunden lang gedrückt werden, bis ein Piep-Ton zu

hören ist. Nun schaltet sich die Funktion automatisch aus und der

Betriebsstundenzähler kehrt auf Null zurück.

Wird der Reinigungsalarm übergangen, spricht er bei jeder neuen

Inbetriebnahme des Motors wieder an.

•Die Abzugshaube darf nicht an einen Schornstein, an

Entlüftungsrohre oder Leitungen mit warmer Luft angeschlossen

werden. Vor dem Anschluss der Haube an Leitungen müssen die

geltenden örtlichen Verordnungen über Luftabzüge ins Freie kon-

sultiert und die Genehmigung des Hausbesitzers/der

Eigentümerversammlung eingeholt werden. Stellen Sie sicher,

dass ausreichende Belüftung garantiert ist, auch bei Verwendung

der Haube zusammen mit einem anderen Gerät.

•Beim Braten mit Fett die Pfannen bzw. Töpfe niemals unbeauf-

sichtigt lassen. Das Öl könnte sich zu stark erhitzen bzw. entzün-

den. Bei wieder verwendetem Fett besteht erhöhte

•Die Abzugshaube darf nicht in Räumen verwendet werden, in

denen bereits andere Geräte installiert sind, die einen Abzug nach

außen haben, sofern nicht für eine ausreichende Belüftung garan-

•Um Brandgefahr vorzubeugen, müssen alle Hinweise zu

TURBO AM PMGebrauch, Wartung und Reinigung der Fettfilter strikt befolgt

•Das Gerät kann bei einer elektrostatischen Entladung (ESD)

vorübergehend aufhören zu funktionieren. Stellen Sie das Gerät

aus (OFF) und wieder an (ON) und es arbeitet wieder korrekt. Es

besteht dabei keinerlei Gefahr.

•Bei einer Beschädigung des Netzkabel muss dieses durch einen

geprüften Techniker oder einen autorisierten Vertreter ausgetaus-

•Unter der Abzugshaube darf nicht flambiert werden

•Das gerät muß so montiert wer den, daß der Netzstecker jeder-

zeit erreichbar ist.

•Die Haube muß mit einem Mindestabstand von 65cm vom Her

•Achtung! Warnhinweis zum Abluftbetrieb im Anweisungsblatt

•Bei gleichzeitigem betrieb der Dunstabzugshaube im Abluftbetrieb

und Feuerstätten darf im Aufstellraum der Unterdruck nicht größer

als 4 Pa (4x10-5 bar) sein.

•Unter bestimmten, elektrische Störungen hervorrufenden meteo-

rologischen Bedingungen ist es möglich, dass das Gerät vorüber-

gehend seinen Betrieb einstellt. In diesen Fällen muss das Gerät

kurz aus und dann wieder eingeschaltet werden (OFF und ON),

worauf es sich erneut mit voller Betriebssicherheit in Gang setzt.

•Dieses Gerät darf nicht von Personen (oder Kindern) mit einges-

chränkten körperlichen, sensoriellen oder geistigen Fähigkeiten

bzw. mit mangelnden Kenntnissen und unzureichender Erfahrung

bedient werden, es sei denn, es geschieht dies unter der Aufsicht

oder nach entsprechender Vertrautmachung mit dem Gerät durch

die für deren Sicherheit verantwortliche Person.

•Kinder unter Aufsicht halten, damit sie nicht am Gerät herums-

•Die Abluft darf nicht über Kanäle geführt werden, die zur

Ableitung von Rauch aus mit Gas oder anderen Brennstoffen

betriebenen Geräten dienen. (Gilt nicht für Geräte, bei denen die

Luft ausschließlich im Raum selbst abgegeben wird.)

•Kommt die Abzugshaube gleichzeitig mit anderen nicht mit

Strom gespeisten Geräten zum Einsatz, darf der Luftaustritt nicht

über 4 Pa (4x10-5 bar) liegen

•Abzugshaube nicht in Räumen zum Einsatz bringen, in denen bei

unzureichender Belüftung bereits andere Geräte mit Abluft nach

•Diese Abzugshaube darf nur über Elektro oder Gasherden mit

maximal 4 Kochstellen zum Einsatz kommen.

•Bei einem Einbau der Abzugshaube über einem Gasherd muss

der Abstand zwischen der Auflage der Kochstellen und dem unte-

ren Bereich der Abzugshaube mindestens 65 cm betragen. Sofern

die Hinweise zum Einbau des Gasherds diesbezüglich einen

größeren Abstand vorschreiben, ist diesen Angaben Rechnung zu

•Bei einem Einbau der Abzugshaube über einem Elektroherd

ergibt sich der Mindestabstand zwischen der Auflage der

Kochstellen und dem unteren Bereich der Abzugshaube aus der

entsprechenden Montageschablone.

•Den Auflagen zur korrekten Entlüftung ist unter allen Umständen

Vor jeder Reinigungs- oder Wartungsoperation immer darauf

achten, dass das Gerät vom Stromnetz getrennt ist und der

Hauptschalter auf Position AUS steht. Das Äußere der Haube mit

einem nicht ätzenden flüssigen Mittel reinigen und keine scheuern-

den Mittel verwenden.

- Auswechseln der Lampe.

Vor dem Austauschen der Lampe darauf achten, dass das Gerät

nicht ans Stromnetz angeschlossen ist. Fettfilter herausnehmen und

die Lampe gegen eine Lampe austauschen, die den Anforderungen

der Technischen Merkmale entspricht. Filter wieder einsetzen.

- Reinigung des Fettfilters.

In Abhängigkeit von der Verwendungshäufigkeit aber mindestens

einmal pro Monat müssen die Fettfilter ausgebaut und in der

Spülmaschine oder von Hand in warmem Wasser mit Spülmittel

gewaschen werden. Bei Reinigung in der Spülmaschine wird

empfohlen, die Filter senkrecht zu stellen, damit sich keine

Essensreste auf ihnen absetzen. Nach der Reinigung sorgfältig

abtrocknen und wieder in die alte Position einsetzen.

WICHTIGER HINWEIS FÜR ABZUGSHAUBEN MIT HALOGENLAMPEN Halogenlampen können gegen Lampen mit Aluminiumreflektor

ausgetauscht werden, aber auf keinen Fall gegen

Kaltlichtspiegellampen, die zu einer unnötigen Erwärmung des

Lampenhalters führen.

DER HERSTELLER LEHNT JEGLICHE HAFTUNG AB IN FÄLLEN,

IN DENEN DIE HIER BESCHRIEBENEN ANWEISUNGEN ZU INSTALLATION, WARTUNG UND GEBRAUCH DER ABZUGSHAUBE NICHT BEFOLGT WERDEN.

Der Hersteller erklärt hiermit, dass dieses Produkt allen wesentli-

chen Auflagen der EG-Niederspannungsrichtlinie 2006/95/EG

vom 12. Dezember 2006 bzw. der EMV-Richtlinie 2004/108/EG

vom 15. Dezember 2004 entspricht.

Falls Sie Kundendienstleistungen benötigen oder weitere

Informationen über unsere Produkte wünschen, wenden Sie sich

bitte an unseren Vertragshändler.

DER HERSTELLER behält sich das Recht vor, seine Geräte ohne

Vorankündigung durch technische Neuerungen oder Korrekturen

zu verändern.HOTTE D'EXTRACTION DÉCORATIVE Cher client:

. U kunt de lichtsterkte die u

. Multi-funktionstast:

. Multi-funktionstast:
