ISLA GAUDÍ - Cappa da cucina NODOR - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ISLA GAUDÍ NODOR

Abbiamo la certezza che l'acquisto della nostra cappa aspirante soddisferà pienamente le sue necessità; al riguardo La preghiamo di leggere attentamente le istruzioni del manuale che Le permetteranno di usarla al meglio delle sue prestazioni.

ISTRUZIONI PER L'INSTALLAZIONE, MANUTENZIONE E USO

Indicazioni generali

Prima di installare ed usare la cappa, verificare che la tensione (V) e la frequenza (Hz) indicate sulla piastrina delle caratteristiche corrispondano alla tensione ed alla frequenza del luogo in cui il prodotto sarà installato.

La piastrina delle caratteristiche con i dati tecnici si trova all'interno del prodotto.

Per una maggior resa dell'aspirazione dei fumi, si consiglia che il diametro del tubo dell'installazione non sia inferiore a 120 mm. Inoltre, raccomandiamo che il tubo sia di PVC rigido.

CONNNESSIONE ELETTRICA

Collegare il cavo della cappa ad una base di presa o ad un interruttore onnipolare che dovrà avere al meno una distanza di apertura dei contatti di 3 mm.

Il fabbricante non assume nessuna responsabilità nel caso in cui non vengano rispettate tutte le norme di sicurezza vigenti e necessarie al corretto e normale funzionamento della parte elettrica.

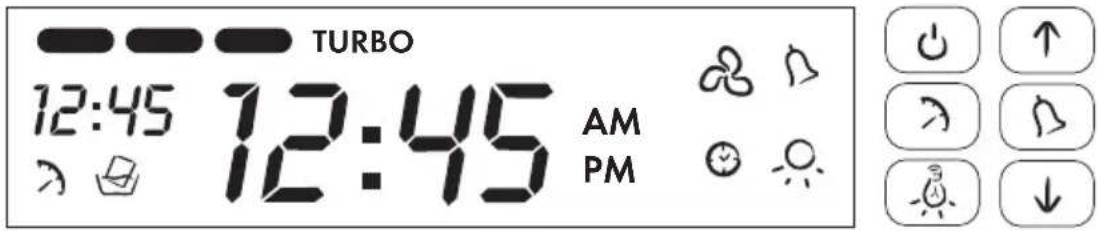

PANNELLI COMANDI:

1- TASTO DI MODALITÀ O PROGRAMMAZIONE

Quando la campana è completamente ferma, premendo per 3 secondi si potrà selezionare la sequenza delle varie opzioni disponibili per la programmazione (ora, luce e velocità).

Secondo la modalità selezionata, s'accenderà l'icona corrispondente.

Le sezioni specificate di seguito mostrano il sistema di programmazione dei valori per difetto.

In caso di interruzione nella fornitura di corrente, l'apparecchio memorizzerà l'informazione programmata per quanto riguarda la velocità e la luce -per difetto- ma l'orologio verrà disattivato.

a.- REGOLAZIONE DELL'ORA.. Premendo una volta il TASTO per 3 secondi, s'accenderà l'icona dell'ora. Le

cifre dell'orologio lampeggeranno e usando i TASTI è si regolerà l'ora.

Per difetto, l'ora non programmata lampeggia.

In inizio si visualizza 24:H, mediante i TASTI ^o si seleziona il formato: 24H o 12H. In caso di selezionare 24h, non si accenderanno gli indicatori di AM o PM. Se non si preme nessun TASTO per 2 secondi, le cifre dell'ora lampeggeranno per selezionare l'ora esatta.

Tenendo spinti i TASTI o per più di 2 secondi, la velocità di cambio orario si accelera. Premendo di nuovo il TASTO, si regolerà e si potrà passare alla modalità successiva. Dopo 20 secondi, la programmazione si disattiverà.

b.- SELEZIONE PROGRAMMAZIONE DELLA LUCE.

Spingendo di nuovo il TASTO nella modalità programmazione, si spegnerà l'icona dell'ora e si accenderà quella della luce. Si potrà programmare l'intensità della luce desiderata quando si accendono le lampade. Per difetto sarà l'intensità massima. Per selezionare l'intensità della luce si dovranno premere i TASTI. Dopo 20 secondi la programmazione si disattiverà.

c.- SELEZIONE DELLA VELOCITÀ PER DIFETTO. Premendo di nuovo il TASTO ⚠ nella modalità programmazione, si spegnerà l'icona della luce ⚡ e si accenderà quella del motore ⚢. Si potrà programmare la velocità desiderata: s'accenderà per difetto ogni volta che si accende la campana. Per difetto sarà la prima velocità. Per selezionare la velocità si dovranno premere i TASTI ⚠ e ⚡. Per concludere la programmazione si potrà premere il TASTO di programmazione ⚡, o aspettando 20 secondi la programmazione si disattiverà.

2.- TASTO AVVIO/ARRESTO S'avvia alla velocità programmata dall'utente (per difetto sarà la prima) e s'accenderanno i rettangoli corrispondenti. Premendo di nuovo, il motore si fermerà.

Quando non funziona la campana, né l'estrattore e neppure la luce, la luce del display riduce la sua intensità.

3.- TASTO ATTIVAZIONE/DISATTIVAZIONE DELLA LUCE

. Quando s'accende la luce, il livello d'intensità è quello programmato nella modalità programmazione. I TASTI e ^↑ sono attivi e si potrà regolare la luminosità in maniera provvisoria, finché la luce si spegne. Quando si accende di nuovo, avrà l'intensità programmata all'inizio dall'utente.

Dopo 20 secondi la modalità luce si disattiverà e si ritornerà alla modalità motore.

TURBO 12:45 12:45 AM PM

4 TASTO DELL'ALLARME . SELEZIONE E

PROGRAMMAZIONE DELL'ALLARME. Quando si seleziona quest'opzione, si accende l'icona dell'allarme. Si visualizzerà l'allarme che lampeggia 00:00. Per regolare il tempo dell'allarme, si dovranno premere i TASTI e. Il limite massimo di tempo sarà di 99:59 minuti. Tenendo premuti i TASTI o per più di 2 secondi, la velocità di cambio del tempo d'allarme verrà accelerata. Se in 5 secondi non si preme nessun TASTO, il simbolo della campana smetterà di lampeggiare e incomincerà il count down. Quando s'attiva l'allarme, il simbolo lampeggia e si attiva l'allarme acustico. Per disattivarlo, si dovrà premere un TASTO qualsiasi: in maniera automatica questa modalità si disattiverà e l'apparecchio farà ritorno allo stato precedente.

Nel caso in cui non si prema nessun TASTO, dopo 5 minuti la campana si fermerà in tutte le opzioni e l'icona corrispondente alla campana lampeggerà. Smetterà di lampeggiare premendo un TASTO qualsiasi.

5.- TASTI DI AUMENTO Ⓕ DI RIDUZIONE . Tasto

multimodalità:

Il tipo di modalità attivata quando si premono detti TASTI sarà quella che non lampeggia sul display. Tutte le modalità che lampeggiano sullo schermo sono modalità attivate, le cui proprietà non possono essere cambiate.

- Modalità motore. Funzione per difetto. Aumentando o riducendo la velocità si accendono o si spengono le barre dello schermo.

Quando si aumenta la terza velocità, si accende il simbolo Turbo.

• Modalità Luce. Si dovrà regolare con i TASTI
• Modalità Ora. Si descrive nella sezione modalità.
• Modalità Allarme. Si descrive nella sezione modalità.

6. TASTO DI TEMPORIZZAZIONE DEL FUNZIONAMENTO DEL MOTORE

Questa modalità funziona solo con il motore in marcia.

Quando si preme questo pulsante, s'accende il simbolo e lampeggia la barra della velocità attivata al momento. Per 5 minuti continuerà a funzionare la velocità in corso e successivamente si attiverà la velocità inferiore, per altri 5 minuti. Sarà via via così, fino a concludere le velocità. Al massimo saranno 20 minuti. Si terminerà con la temporizzazione per il motore e le luci, in caso fossero accese.

Laddove sia necessario effettuare un reset di tutto il circuito, occorrerà premere i TASTI , de simultaneamente per 3 secondi. Si sentirà un beep e il sistema verrà iniziato di nuovo.

8- MODALITÀ DEI FILTRI SPORCHI

Dovrà esserci un contatore per il funzionamento del motore: dopo 5000 minuti approssimativamente, si accenderà il simbolo "lavare il filtro"

Quando s'attiva l'allarme, il simbolo della pulizia lampeggerà e si sentirà l'avviso acustico 3 volte. Per disattivare l'allarme si dovranno premere i TASTI è simultaneamente per 3 secondi, finché si sentirà un beep e automaticamente si disattiverà la modalità; il contatore di funzionamento si reinizierà. In caso di non tenere conto dell'allarme per la pulizia, questo s'attiverà di nuovo ogni volta che si accende il motore.

IMPORTANTE:

• Non collegare la cappa ad un condotto di aspirazione dei fumi, tubi di aerazione o condotti di acqua calda. Prima di collegare i tubi, consultare le ordinanze municipale per la fuoriuscita d'aria e chiedere il permesso alla persona responsabile dell'edificio. Verificare che la ventilazione si buona anche nel caso di uso simultaneo della cappa con un altro prodotto.
• Non friggere mai lasciando i recipienti senza vigilanza dato che l'olio può riscaldarsi o incendiarsi. Nel caso d'olio già usato il rischio di combustione è molto più elevato.
• Non usare mai la cappa in ambienti in cui siano in funzione apparecchi con scariche collegate all'esterno al meno che non si possa assicurare una perfetta ventilazione di questo ambiente.
• Al fine di evitare eventuali incendi, tutti questi consigli e la pulizia periodica dei filtri del grasso dovranno essere rispettati rigorosamente.
• In caso di scarica elettrostatica (ESD) può succedere che

l'apparecchio non funzioni. Spegnere l'apparecchio (OFF) e riaccenderlo (ON) e riprenderà il suo normale funzionamento. Non vi è e non vi sarà nessuna possibilità di pericolo.

• In caso di avaria di un cavo elettrico, dovrà essere sostituito da un servizio ufficiale o da un agente autorizzato.
• Non si deve cucinare nessum alimento fiammeggiandolo sotto l'aspiratore.
• L'apparato deue essere posizionato in amniera tale che la parte di cavo di alimentazione sia accessible.
• L'aspiratore deve essere installato a una distanza minima di 65cm dalla superficie superiore del piano di cottura.
• In caso di interferenze elettiche causate da condizioni meteorologiche, può succedere che l'apparecchio smetta di funzionare. Spegnendolo (OFF) e accendendolo di nuovo (ON) si farà ritorno al funzionamento normale, senza rischio alcuno.
• Questo apparecchio non dovrà essere usato da persone (incluso bambini) con capacità fisiche, sensoriali o mentali ridotte, o che non abbiano la sufficiente esperienza o conoscenza. Potranno usarlo sotto sorveglianza o se istruite sul suo uso da una persona responsabile della loro sicurezza.
• I bambini dovrebbero essere sorvegliati, per avere la certezza che non giocano con l'apparecchio.
• L'aria aspirata non dovrà passare attraverso tubi utilizzati per estrarre i vapori da apparecchi alimentati a gas o altro combustibile (non si applica agli apparecchi destinati solo a scaricare l'aria all'interno della stanza).
• In caso di funzionamento simultaneo di una cappa aspiratrice e di altri apparecchi alimentati da un'energia alternativa a quella elettrica, l'uscita d'aria non dovrà essere superiore a 4 Pa (4x10-5 bar).
• Non usare mai la cappa in luoghi dove funzionano già apparecchi con scarichi collegati all'esterno, salvo in caso di poter garantire una ventilazione ottima.
• Questa cappa potrà essere installata solo sopra piani di cottura elettrici o a gas, con un massimo di 4 fornelli.
• In caso la cappa sia installata sopra un elemento di cottura a gas, la distanza minima tra il piano di cottura e la parte inferiore della cappa dovrà essere di 65cm. In caso le istruzioni per l'installazione dell'elemento di cottura a gas prevedano una distanza superiore, se ne dovrà tenere conto.
• In caso la cappa d'aspirazione sia installata sopra un elemento di cottura elettrico, la distanza minima esistente fra il piano di cottura e la parte inferiore della cappa sarà indicata nel modello di montaggio.
• Dovrà essere rispettata la normativa concernente l'uscita d'aria.

MANUTENZIONE

- Pulizia.

Prima di iniziare qualsiasi operazione assicurarsi sempre che il cavo di alimentazione non sia collegato e che l'interruttore si trovi sulla posizione di fermo. Pulire la parte esterna con un detergente liquido non corrosivo ed evitare l'uso di prodotti di pulizia che contengano abrasivi.

- Sostituzione della lampada.

Prima di sostituire la lampada assicurarsi che la cappa non sia collegata. Rimuovere il filtro del grasso e cambiare la lampada usando una lampada della stessa potenza come indicato nelle Caratteristiche Tecniche. Rimettere il filtro al suo posto.

- Pulizia del filtro del grasso.

Secondo l'uso e come minimo una volta al mese, i filtri del grasso dovranno essere smontati e lavati in lavastoviglie o in acqua calda e sapone. Se si usa una lavastoviglie, si raccomanda di collocarli in posizione verticale per evitare che i resti del mangiare vi si possano depositare. Dopo averli sciacquati ed asciugati collocarli di nuovo al loro posto, eseguendo l'operazione di smontaggio alla rovescia.

AVVISO IMPORTANTE PER LE CAMPANE CON LAMPADE ALOGENE

Se si devono sostituire le lampade alogene, sostituirle con lampade con un riflettore d'alluminio, ma con lampade dicroiche, al fine di evitare un surriscaldamento non necessario dei portalampada.

IL FABBRICANTE DECLINA QUALSIASI RESPONSABILITA' NEL CASO IN CUI NON VENGANO OSSERVATE LE INDICAZIONI DESCRITTE PER L'INSTALLAZIONE, MANUTENZIONE E CORRETTO USO DELLA CAPPA DI ESTRAZIONE.

Il fabbricante assicura che il prodotto adempie tutti i requisiti essenziali richiesti al materiale elettrico a bassa tensione, contemplati dalla direttiva 2006/95/CEE del 12 dicembre 2006, oltre ai requisiti in materia di compatibilità elettromagnetica, contemplati dalla direttiva 2004/108/CEE del 15 dicembre 2004.

Nel caso in cui avesse bisogno d'assistenza tecnica o volesse ulteriori informazioni sui nostri prodotti, non dubiti a mettersi in contatto con il nostro rivenditore ufficiale.

IL FABRICANTE si riserva il diritto di realizzare qualsiasi miglioramento tecnologico o modifica senza previo avviso.
