MANUAL DE USUARIO ISLA GAUDÍ NODOR

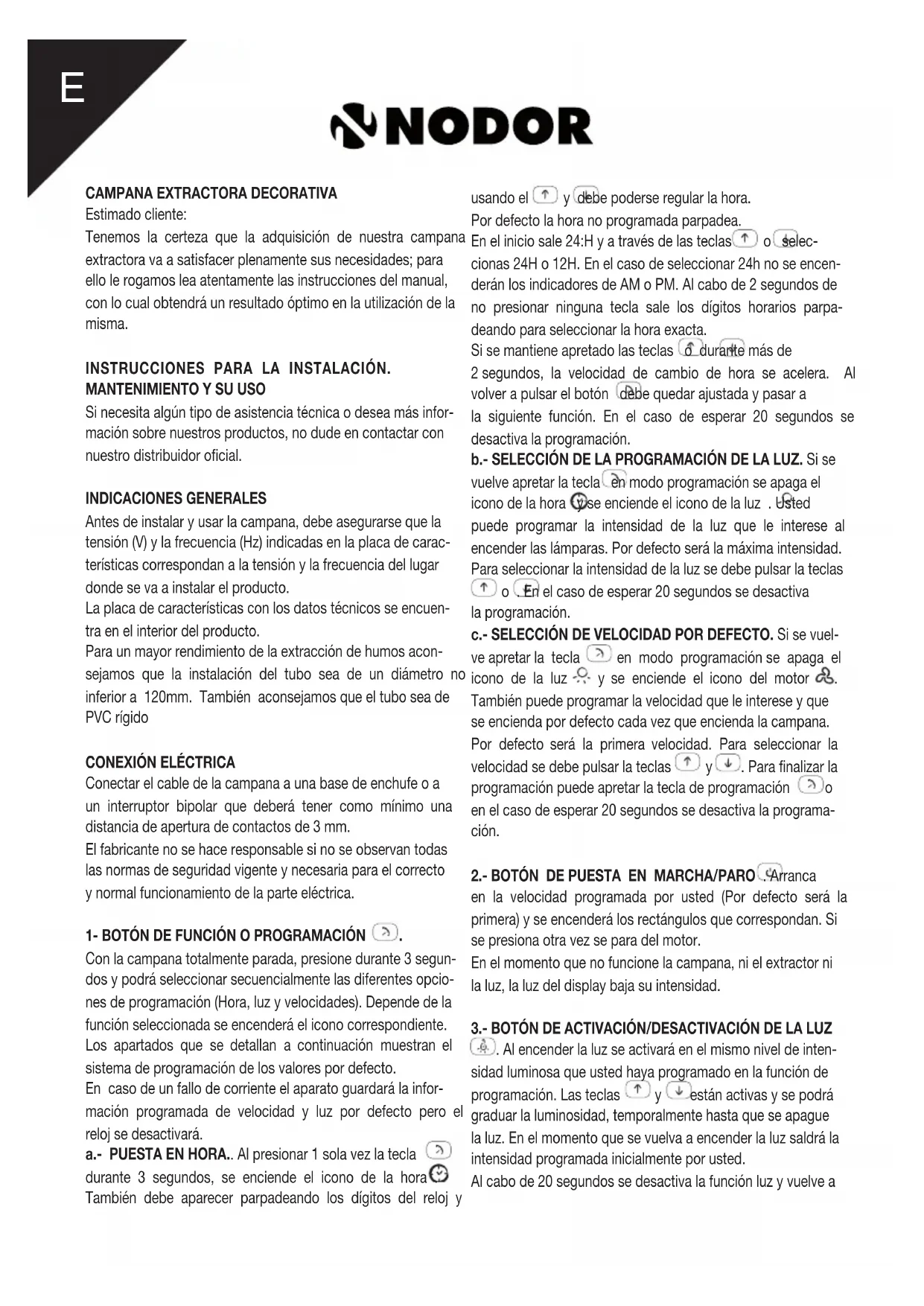

CAMPANA EXTRACTORA DECORATIVA

Estimado cliente:

Tenemos la certeza que la adquisición de nuestra campana extractora va a satisfacer plenamente sus necesidades; para ello le rogamos lea atentamente las instrucciones del manual, con lo cual obtendrá un resultado óptimo en la utilización de la misma.

INSTRUCCIONES PARA LA INSTALACIÓN. MANTENIMIENTO Y SU USO

Si necesita algún tipo de asistencia técnica o desea más información sobre nuestros productos, no dude en contactar con nuestro distribuidor oficial.

INDICACIONES GENERALES

Antes de instalar y usar la campana, debe asegurarse que la tensión (V) y la frecuencia (Hz) indicadas en la placa de características correspondan a la tensión y la frecuencia del lugar donde se va a instalar el producto.

La placa de características con los datos técnicos se encuentra en el interior del producto.

Para un mayor rendimiento de la extracción de humos aconsejamos que la instalación del tubo sea de un diámetro no inferior a 120mm. También aconsejamos que el tubo sea de PVC rígido

CONEXIÓN ELÉCTRICA

Conectar el cable de la campana a una base de enchufe o a un interruptor bipolar que deberá tener como mínimo una distancia de apertura de contactos de 3 mm.

El fabricante no se hace responsable si no se observan todas las normas de seguridad vigente y necesaria para el correcto y normal funcionamiento de la parte eléctrica.

1- BOTÓN DE FUNCIÓN O PROGRAMACIÓN

Con la campana totalmente parada, presione durante 3 segundos y podrá seleccionar secuencialmente las diferentes opciones de programación (Hora, luz y velocidades). Depende de la función seleccionada se encenderá el icono correspondiente. Los apartados que se detallan a continuación muestran el sistema de programación de los valores por defecto.

En caso de un fallo de corriente el aparato guardará la información programada de velocidad y luz por defecto pero el reloj se desactivará.

a.- PUESTA EN HORA.. Al presionar 1 sola vez la tecla durante 3 segundos, se enciende el icono de la hora También debe aparecer parpadeando los dígitos del reloj

usando el y debe poderse regular la hora.

Por defecto la hora no programada parpadea.

En el inicio sale 24:H y a través de las teclas o seleccionas 24H o 12H. En el caso de seleccionar 24h no se encenderán los indicadores de AM o PM. Al cabo de 2 segundos de no presionar ninguna tecla sale los dígitos horarios parpa-deando para seleccionar la hora exacta.

Si se mantiene apretado las teclas ó durante más de 2 segundos, la velocidad de cambio de hora se acelera. Al volver a pulsar el botón debe quedar ajustada y pasar a la siguiente función. En el caso de esperar 20 segundos se desactiva la programación.

b.- SELECCIÓN DE LA PROGRAMACIÓN DE LA LUZ. Si se vuelve apretar la tecla en modo programación se apaga el icono de la hora y se enciende el icono de la luz. Usted puede programar la intensidad de la luz que le interese al encender las lámparas. Por defecto será la máxima intensidad. Para seleccionar la intensidad de la luz se debe pulsar la teclas o En el caso de esperar 20 segundos se desactiva la programación.

c.- SELECCIÓN DE VELOCIDAD POR DEFECTO. Si se vuelve apretar la tecla 📋 en modo programación se apaga el icono de la luz 🔍 y se enciende el icono del motor 🔒. También puede programar la velocidad que le interese y que se encienda por defecto cada vez que encienda la campana. Por defecto será la primera velocidad. Para seleccionar la velocidad se debe pulsar la teclas ↑ y ↓. Para finalizar la programación puede apretar la tecla de programación 🔍 o en el caso de esperar 20 segundos se desactiva la programación.

2.- BOTÓN DE PUESTA EN MARCHA/PARO Arranca en la velocidad programada por usted (Por defecto será la primera) y se encenderá los rectángulos que correspondan. Si se presiona otra vez se para del motor.

En el momento que no funcione la campana, ni el extractor ni la luz, la luz del display baja su intensidad.

3.- BOTÓN DE ACTIVACIÓN/DESACTIVACIÓN DE LA LUZ

. Al encender la luz se activará en el mismo nivel de intensidad luminosa que usted haya programado en la función de programación. Las teclas y están activas y se podrá graduar la luminosidad, temporalmente hasta que se apague la luz. En el momento que se vuelva a encender la luz saldrá la intensidad programada inicialmente por usted.

Al cabo de 20 segundos se desactiva la función luz y vuelve a

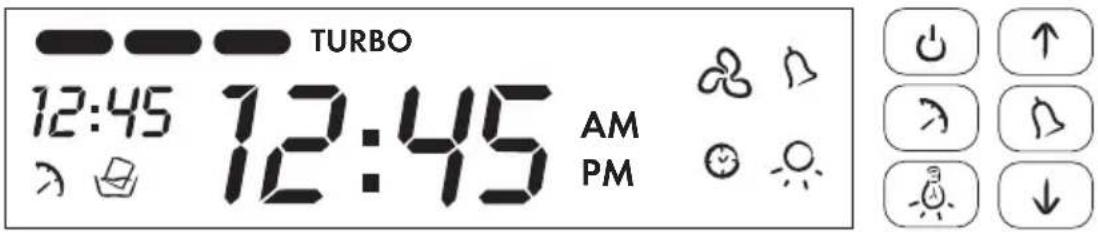

TURBO 12:45 12:45 AM PM

la posición motor.

4 BOTON DE ALARMA SELECCIÓN Y PROGRAMACIÓN DE LA ALARMA. Al seleccionar esta opción se enciende el icono de la alarma. También debe aparecer la alarma parpa-deando 00:00. Para ajustar el tiempo de la alarma, se debe pulsar con las teclas y. El límite superior de tiempo es de 99:59 minutos. Si se mantiene apretado las teclas o durante más de 2 segundos, la velocidad de cambio del tiempo de alarma se acelera. Al cabo de 5 segundos que no se presiona ninguna tecla, el símbolo de la campana deja de parpadear y comienza la cuenta atrás. Al activarse la alarma el símbolo parpadea y se activa el aviso sonoro. Para desactivar la alarma se debe presionar cualquier tecla, y automáticamente se desactiva esta función volviendo al estado donde estaba anteriormente sin la activación de la función.

En caso de que no se presione ninguna tecla, al cabo de 5 minutos, se para la campana en todas las opciones manteniendo la intermitencia del símbolo de la campana. Esta intermitencia se para presionando cualquier tecla.

5.- BOTONES DE AUMENTO ↑ O DE DISMINUCIÓN ↓

. Botón multifunción:

El tipo de función que realizará al presionar dichas teclas será la función que no parpadee en el display. Toda función que en la pantalla este parpadeando querrá decir que es una función activada pero que no se puede variar las propiedades.

- Función motor. Función por defecto. Al aumentar o disminuir la velocidad se encienden o se apagan las barras de la pantalla.

Al aumentar la tercera velocidad se enciende el símbolo Turbo.

- Función Luz. Se debe ajustar con las teclas ↗ o ↓

- Función Hora. Se describe en el apartado de función

- Función Alarma. Se describe en el apartado de función

6. BOTÓN DE TEMPORIZACIÓN DEL FUNCIONAMIENTO DEL MOTOR

Esta función sólo funciona con el motor en marcha.

Al pulsarlo esta función, se enciende el símbolo y parpa- dea la barra de la velocidad que en estos momentos esté activada. Se mantiene en funcionamiento la velocidad en curso durante 5 minutos y al terminar se activa la velocidad inferior durante 5 minutos más. Así sucesivamente hasta finalizar las velocidades. Como máximo serán 20 minutos. Al finalizar la temporización para el motor y las luces en caso de tenerlas encendidas.

7- FUNCIÓN DE RESET.

Si en algún caso fuera necesario realizar un reset de todo el circuito, sería necesario pulsar las teclas 🔊, ⚡️ ↓ simultáneamente durante 3 segundos sonando un beep, se reiniciará el sistema.

8- FUNCIÓN DE FILTROS SUCIOS

Debe tener un contador de funcionamiento de motor que al cabo de 5000 minutos aproximadamente se debe encender el símbolo de lavar el filtro

Al activarse la alarma parpadea el símbolo de limpieza se activará el nivel sonoro 3 veces. Para desactivar la alarma se debe presionar teclas ↗ y simultáneamente durante 3 segundos hasta que se oiga el beep y automáticamente se desactiva esta función volviendo a reiniciar el contador de funcionamiento.

En caso de hacer caso omiso de la alarma de limpieza, esta volverá a activarse cada vez que se encienda el motor.

IMPORTANTE:

• No conectar la campana a una chimenea de humos, tuberías de aireación o conductos de aire caliente. Antes de conectar a las tuberías, consultar las ordenanzas municipales sobre salida de aires y pedir permiso a la persona responsable del edificio. Asegúrese de que la ventilación es apropiada incluso en el caso de utilizar simultáneamente la campana con otro producto.
• No freír nunca dejando los recipientes sin vigilancia ya que el aceite puede recalentarse o incendiarse. En el caso de aceite ya usado el riesgo de combustión es más elevado.
• No utilizar nunca la campana en ambientes donde funcionen ya aparatos con descargas conectadas al exterior a menos que no se pueda asegurar una perfecta ventilación de dicho ambiente.
• Para evitar posibles incendios, todos estos consejos y la limpieza periódica de los filtros de grasa deben seguirse rigurosamente.
• Durante una descarga electroestática (ESD) es posible que este aparato deje de funcionar. Apague el aparato (OFF) y

vuelva a encenderlo (ON) y funcionará correctamente. No hay ni habrá posibilidad de riesgo alguno.

- Si se produce la avería del cable de suministro eléctrico, éste deberá ser cambiado por un servicio oficial o un agente autorizado.

- Nunca flamear bajo la campana extractora.

- El aparato debe ser colocado de tal manera que la toma de corriente sea accesible.

- La campana debe instalarse a una distancia mínima de 65cm. de la superficie de la cocción.

- En condiciones meteorológicas que causen interferencias eléctricas, es posible que el aparato deje de funcionar. Apagando el aparato (OFF) y volviéndolo a encender (ON) se restablecerá su funcionamiento normal sin riesgo alguno.

- Este aparato no está destinado para ser usado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al uso del aparato por una persona responsable de su seguridad.

- Los niños deberían ser supervisados para asegurar que no jueguen con el aparato.

- El aire evacuado no debe ser enviado por conductos que se utilicen para evacuar los humos de aparatos alimentados por gas u otro combustible (no se aplica a aparatos destinados exclusivamente para descargar el aire en el interior de la habitación).

- Cuando la campana de cocina se ponga en funcionamiento al mismo tiempo que otros aparatos alimentados por una energía distinta de la eléctrica, la salida de aire no debe ser superior a 4 Pa (4x10-5 bar).

- No utilizar nunca la campana en ambientes donde funcionen ya aparatos con descargas conectadas al exterior a menos que no se pueda asegurar una perfecta ventilación de dicho ambiente.

- Esta campana solo se puede instalar encima de encimeras eléctricas o de gas de cómo máximo de 4 fuegos.

- Si la campana extractora está instalada sobre un elemento de cocción a gas, la distancia mínima entre la superficie de soporte de los elementos de cocción y la parte inferior de la campana, debe ser como mínimo de 65cm. Si las instrucciones de instalación del elemento de cocción a gas indican una distancia superior, se debe tener en cuenta.

- Si la campana extractora está instalada sobre un elemento de cocción eléctrico, la distancia mínima que debe dejarse entre la superficie de soporte de los elementos de cocción y la parte inferior de la campana está descrita en la plantilla de montaje.

- Los reglamentos respecto a la evacuación de aire tienen que ser respetados.

MANTENIMIENTO

- Limpieza.

Siempre antes de efectuar cualquier operación asegurarse de que el cable de alimentación no esté conectado y que el interruptor esté en posición de paro. Limpiar la parte externa con un detergente líquido no corrosivo y evitar el uso de productos de limpieza con abrasivos.

- Cambio de la lámpara.

Antes de sustituir la lámpara asegurarse de que la campana no esté conectada. Quitar el filtro de grasa y cambiar la lámpara usando una lámpara de potencia igual a la que se indica en las características técnicas. Colocar el filtro nuevamente en su lugar.

- Limpieza del filtro de grasa.

En virtud del uso y como mínimo cada mes, los filtros de grasa deberán ser desmontados y lavados en lavavajillas o en agua caliente y detergente. En el caso de utilizar lavavajillas, es recomendable colocarlos en posición vertical para evitar que los restos de comida se depositen sobre el mismo. Después de haberlos enjuagado y secado colocarlos nuevamente en su lugar, actuando de forma inversa que al desmontarlos.

Los filtros de carbón activo deben ser sustituidos periódicamente para su correcto funcionamiento, al menos cada tres meses (según la frecuencia de utilización de la campana),

AVISO IMPORTANTE PARA CAMPANAS CON LÁMPARAS HALÓGENAS

En caso de sustitución de las lámparas halógenas, éstas deben ser sustituidas por lámparas con reflector de aluminio, nunca por lámparas dicroicas, para evitar un sobrecalentamiento innecesario en el portalámparas.

EL FABRICANTE DECLINA TODA RESPONSABILIDAD EN CASO DE QUE NO SEAN OBSERVADAS LAS INDICACIONES DESCRITAS PARA LA INSTALACIÓN, MANTENIMIENTO y USO ADECUADAS DE LA CAMPANA EXTRACTORA.

El fabricante declara que este producto cumple todos los requisitos esenciales sobre el material eléctrico de baja tensión prescritos en al directiva 2006/95/CEE del 12 de diciembre del 2006 y de compatibilidad electromagnética prescrita por la directiva 2004/108/CEE del 15 de diciembre del 2004.

Si necesita algún tipo de asistencia técnica o desea más información sobre nuestros productos, no dude en contactar con nuestro distribuidor oficial

El FABRICANTE se reserva el derecho de efectuar cualquier mejora tecnológica o modificación sin previo aviso.
