BRUKSANVISNING ISLA GAUDÍ NODOR

Vi är övertygade om att inköpet av vår köksfläkt kommer att tillfredsställa dina behov helt och hållet; därför bör du noga läsa instruktionerna i bruksanvisningen, så att du när fram till bästa möjliga resultat när du använder köksfläkten.

INSTRUKTIONER FÖR INSTALLATION AV FLÄKTEN. SKÖTSEL OCH ANVÄNDNING

Allmänna anvisningar

Innan du installerar och använder köksfläkten ska du fösäkra dig om att nätspänningen (V) och frekvensen (Hz) som anges på fläktens typskylt överensstämmer med nätspänningen och frekvensen där den ska installeras.

Typskylten med tekniska data finns på fläktens insida.

För att utnyttja fläktens kapacitet till fullo rekommenderar vi att du installerar ett rör som har en diameter på minst 120 mm. Vi rekommenderar också att röret är tillverkat av styv PVC-plast.

ELEKTRISK ANSLUTNING

Köksfläktens kabel kopplas till ett vägguttag eller till en mån-gpolig strömbrytare som bör ha ett avständ på minst 3 mm mellan kontaktöppningarna.

Tillverkaren gör sig inte ansvarig om man inte vidtar alla gällande och nödvändiga säkerhetsnormer för en korrekt och normal funktion av den elektriska delen.

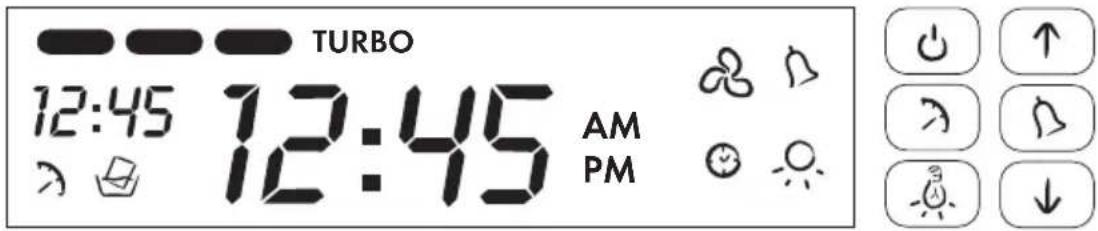

1- STARTKNAPP ELLER PROGRAMMERING ↗.

Tryck på den i 3 sekunder då fläkten är helt avstannad för att kunna välja bland de olika programmeringsalternativen (tid, ljus och hastighet). Ikonen som motsvarar den valda funktionen tänds.

De olika avsnitten nedan visar programmationssystemet för de fabriksinställda värdena.

Vid strömavbrott sparar apparaten den programmerade informationen vad gäller fabriksinställdahastighet och ljus, men klockan ställs om.

a.- STÄLLA KLOCKAN. Genom att trycka 1 enda gång på knappen i3 sekunder, tänds ikonen för tidsinställning. Dessutom bör klockans siffror blinka, och med hjälp av

och ↓ kan tiden ställas in.

Om tiden inte är inställd blinkar siffrorna.

Till en början syns 24:H och med hjälp av knapparna eller väljer du 24H eller 12H. Om du väljer 24h visas inte indikatorerna AM eller PM. Efter 2 sekunder utan att trycka på någon knapp blinkar siffrorna och det går att ställa in den exakta tiden.

Om knapparna och hålls-intryckta i mer än 2 sekunder ökar hastigheten av sifferbytet. Genom att trycka på knappen justerar tiden och går över till nästa funktion. Genom att vänta i 20 sekunder avbryts programmeringen.

b.- VÄLJ PROGRAMMERING AV LJUS. Genom att återigen trycka på knappen i programmeringsläge stängs ikonen för tidsinställning av och ikonen för ljusinställning tänds. Det går att programmera ljusests styrka då lamporna är tända. Maximal ljusstyrka är det fabrikstinställda värdet. För att välja ljusstyrka, tryck på knapparna och . Genom att vänta i 20 sekunder avbryts programmeringen.

c.- VÄLJ FABRIKSINSTÄLLD HASTIGHET. Genom att återigen trycka på knappen ↗ i programmeringsläge stängs ikonen för ljusinställning 🔍 av och motorikonen tänds. Det går även att programmera valfri hastighet och göra att den kör igång automatiskt var gång fläkten sätts igång. Den första hastigheten är fabriksinställd. För att välja hastighet, tryck på knapparna ↑ och .För att avsluta programmeringen, tryck på programmeringsknappen eller vänta i 20 sekunder så avbryts programmeringen.

2.- STARTKNAPP / STOPPKNAPP ⏻. Den sätter igång fläkten med den hastighet som har programmerats in (den första nivån är fabriksinställd) och alla motsvarande rektanglar tänds. Om du trycker ännu en gång stannar motorn.

Då fläkten inte är igång, och inte heller extraktorn eller ljuset, minskar kontrollpanelens ljusintensitet.

3.- KNAPP SOM STÄNGER AV/PÅ LJUSET 📁. Då ljuset tänds aktiveras den ljusstyrka som har förprogrammerats. Knapparna ↑ och ↓ aktiveras och det går att reglera ljusstyrkan temporärt tills ljuset släcks. Då ljuset tänds på nytt återgår ljusstyrkan till det värde som har programmerats av dig.

Efter 20 sekunder stängs ljusfunktionen av och gåt tillbaka till motorläget.

4 SIGNALKNAPP ⚠. VAL OCH PROGRAMMERING AV SIGNALER. Genom att välja detta alternativ tänds ikonen för signalinställningar. Dessutom ska signalen blinka 00:00. För att

TURBO 12:45 12:45 AM PM

ställa in signaltiden, använd knapparna och. Der längsta tiden är 99:59 minuter. Genom att trycka in knapparna och immer är 2 sekunder, ökar hastigheten för byte av signaltid. Efter 5 sekunder utan att ha tryckt på någon knapp, slutar symbolen på fläkten att blinka och börjar att räkna bakåt. Då signalen aktiveras blinkar symbolen och en ljudsignal aktiveras. För att stänga av signalen går det att trycka på vilken knapp som helst och funktionen stängs automatiskt av och går till baka till det föregående läget utan att funktionen aktiveras. Om ingen knapp har blivit tryckt på 5 minuter stannar fläktens alla alternativ men symbolen fortsätter att blinka. Blinkandet hejdas genom att trycka på en av knapparna.

5.- KNAPPAR FÖR ATT ÖKA ↑ ELLER MINSKA ↓

Knapp med flera funktioner:

En av de funktioner som kan utföras genom att trycka på ovannämnda knappar är att kontrollpanelen slutar blinka. Alla funktioner som blinkar innebär att funktionen har aktiverats men att att inställningarna inte kan ändras.

• Motorns funktion. Fabriksinställd. Då hastigheten ökar eller minskar, tänds eller släcks skärmens linjer.
  Då den tredje hastigheten sätts igång tänds symbolen Turbo.
• Funktion Ljus. Den justeras med knapparna och
• Funktion Tid. Den beskrivs i funktionsparagrafen
• Funktion Signal. Den beskrivs i funktionsparagrafen

6. KNAPP FÖR TIDSINSTÄLLNING AV MOTORNS FUNKTION ↗

Denna funktion är endast tillgänglig då motorn är igång. Genom att trycka på denna funktion tänds symbolen linjen med hastigheter som i detta ögonblick är aktiverat blinkar. Hastigheten håller i sig i 5 minuter och sedan aktiveras en lägre hastighet i ytterligare fem minuter. Så fortsätter det tills hastigheterna avstannar. Den maximala tiden är 20 minuter. Därefter avstannar motorns tidsinställning och ljusen stängs av om de var tända.

7- ÅTERSTÄLLNINGSFUNKTIONEN.

Om det av någon anledning skulle vara nödvändigt att återställa hela kretsloppet, ska knapparna ⏻, och tryckas in samtidigt i 3 sekunder, och med ett pipande ljud kör systemet igång igen.

Det ska finnas ett motoriskt räkneverk som efter ungefär 5000 minuters användning tänder en symbol som anger att det är dags att rengöra filtret

Då larmet går igång blinkar rengöringssymbolen och ljudsignalen aktiveras 3 gånger. För att stänga av signalen, tryck på knapparna och samtidigt i 3 sekunder tills ett pip avges och funktionen automatiskt stängs av och räkneverket går tillbaka till ursprungsläget.

Om rengöringssignalen inte åtgärdas, aktiveras den varje gång motorn går igång.

VIKTIGT:

• Anslut inte fläkten till skorsten, luftkonditionerigssystem eller varmluftstrummor. Innan den kopplas till lufttrumman, var god ta reda på gällande kommunala förordningar angående luftutsläpp och begär tillstånd hos den fastighetsansvarige. Försäkra dig om att ventilationen är korrekt även i fall då fläkten används tillsammans med annan utrustning.
• Lämna aldrig stekpannor och grytor på plattan utan tillsyn när du steker eftersom stekoljan kan överhettas och fatta eld. Om matoljan används på nytt är risken för självantändning större.
• Använd aldrig köksfläkten i utrymmen där det redan fungerar andra installationer som har luftevakueringsbehov om man inte kan försäkra sig om en perfekt ventilation av det nämnda utrymmet.
• För att elimimera riken för brand bör alla dessa råd och den periodiskt återkommande rengöringen av fettfiltren följas noggrant.
• Under en elektrostatisk överbelastning (ESD) är det möjligt att den här apparaten slutar fungera. Stäng då av den (OFF) och sätt på den igen (ON), då börjar den fungera korrekt igen. Det finns inte eller kommer att finnas någon som helst risk.
• Om nätkabeln förstörs eller har ett fel bör den bytas ut på en auktoriserad serviceverkstad eller av ett auktoriserat ombud.
• Tänd aldrig lågor under fläkten.
• Apparaten bör placeras på så sätt att strömförsörjningen är åtkomlig.
• Fläkten bör installeras minst 65 cm från spisens övre del.
• Under meterologiska förhållanden som orsakar elektriska

störningar kan apparaten upphöra att fungera. Genom att stänga av apparaten (OFF) och sätta på den igen (ON), utan någon som helst risk, fungerar den normalt igen.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) med fysiska, sensoriella eller mentala funktionshinder eller med brist i erfarenhet eller kunskap, med förbehåll att de övervakas eller har fått anvisningar angående användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn bör hållas under uppsikt så att de inte leker med apparaten.
• Den utsugna luften bör inte sändas genom ledningar som används för att driva ut rök från apparater som drivs med gas eller andra brännbara ämnen (detta gäller inte de apparater som enbart är avsedda för att driva ut luften inne i rummet).
• När spisfläkten sätts igång samtidigt som andra apparater som fungerar med en annan energi än elenergi, bör luftutsläppet inte vara större än 4 Pa (4x10-5 bar).
• Använd aldrig spisfläkten i utrymmen där apparater fungerar med utvändiga utlopp, förutom att en perfekt ventilation kan garanteras i utrymmet.
• Denna spisfläkt kan enbart installeras ovanför elektriska spishällar eller gasspisar med maximalt 4 kokplattor.
• Om spisfläkten är installerad över en gasspis, bör minimiavståndet mellan spishällens nivå och nederdelen av spiskåpan vara minst 65 cm. Skulle installationsanvisningarna för gasspi-sen ange ett annat avständ, bör detta beaktas.
• Om spisfläkten är installerad över en elplatta, ska minimiavståndet mellan spishällens nivå och nederdelen av spisfläkten vara det som anges på monteringsmallen.
• lakttag gällande reglemente angående luftutsläpp.

filtren sätter man tillbaka dem igen på samma plats genom att gå tillväga på det motsatta sättet än när man tog bort dem.

VIKTIG INFORMATION ANGÄENDE KÖKSFLÄKTAR MED HALOGENA LAMPOR

Vid utbyte av halogena lampor bör dessa bytas ut mot lampor med aluminium reflektor, aldrig mot dikroiska lampor, för att undvika en onödig överhettning i lamphållaren.

TILLVERKAREN AVSÄGER SIG ALLT ANSVAR I DEN MÅN ATT MAN INTE VIDTAR ALLA ÅTGÄRDER BESKRIVNA FÖR INSTALLATION, UNDERHÅLL OCH ANVÄNDNING AV KÖKSFLÄKTEN.

Tillverkaren förklarar härmed att produkten uppfyller alla väsentliga krav angående lågspänningsdirektivet 2006/95/EG från den 12 december år 2006 och om elektromagnetisk. kompatibilitet som föreskrivs i direktiv 2004/108/EG från den 15 december år 2004.

Om du behöver någon typ av teknisk assistans eller vill ha mer information om våra produkter, tveka inte att ta kontakt med en av våra auktoriserade återförsäljare.

TILLVERKARE fiirbehåller sig rätten lill tekniska fiirbättringar eller modijieringar utan fiiregående meddelande.

UNDERHÅLL

- Rengöring.

Före varje typ av åtgärd, bör du försäkra dig om att nätkabeln inte är inkopplad och att strömbrytaren är frånslagen. Rengör den yttre delen med icke korrosivt flytande rengöringsmedel och använd aldrig slipande rengöringsprodukter.

- Utbyte av lampan.

Innan du byter ut lampan, bör du försäkra dig om att köksfläkten inte är påkopplad. Ta bort fettfiltren och byt ut lampan mot en lampa med samma effekt som den som anges vid de tekniska data. Sätt tillbaka filtren på samma plats.

Minst varje månad och beroende på hur ofta fläkten används, bör fettfiltren monteras ner och rengöras i diskmaskin eller med varmt vatten och rengöringsmedel. Om man rengör dem i diskmaskin bör de placeras i stående position för att undvika att matrester avlagras på dem. Efter att ha sköljt och torkat
