BRUGSANVISNING ISLA GAUDÍ NODOR

Vi er overbeviste om, at De vil være ovenud tilfreds med købet af denne emhætte, og at den vil opfylde alle Deres behov; for at De kan opnå et optimalt resultat i bruget af Deres emhætte, bedes De venligst læse denne brugervejledning grundigt.

INSTALLATIONS- VEDLIGEHOLDELSES- OG BRUGSVEJLEDNING

Generelle anvisninger

Før installation og brug af emhætten, skal De sikre Dem, at spændingen (V) og frekvensen (Hz.) angivet på datapladen svarer til spændingen og frekvensen på det sted, hvor produktet skal installeres.

Datapladen med de tekniske data findes på indersiden af produktet.

Med henblik på at opnå en optimal ydelse af luftudledningen, anbefaler vi Dem, at installationen af røret ikke er mindre end en diameter på 120 mm. Ligeledes tilrådes, at røret bør være af ubøjeligt PVC, (plastik).

ELEKTRISK TILSLUTNING

Emhættens kabel tilsluttes elstik/stikdåse.

Fabrikanten kan ikke holdes ansvarlig, hvis ikke alle de gældende og nødvendige sikkerhedsnormer til korrekt og normalt brug af den elektriske komponent overholdes.

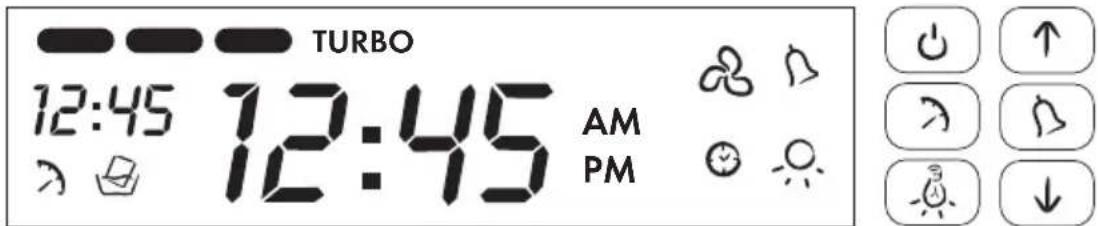

1- FUNKTIONS- ELLER PROGRAMMERINGSTAST

Når emhætten er fuldstændigt slukket, trykkes der på tasten i 3 sekunder og herefter kan de foskellige programmeringsmuligheder vælges sekventielt; (Tid, lys og hastigheder). Alt afhængigt af, hvilken funktion, der vælges, vil det tilhørende ikon tændes.

De nedenstående afsnit viser det programmeringssystem, som er indbygget i apparatet.

I tilfælde af en strømafbrydelse, vil apparatet gemme den programmerede information om hastighed og lys, men urets indstilling vil blive slettet.

a.- INDSTILLING AF TID. Ved tryk 1 gang på tasten i 3 sekunder, vil tidsikonet lyse Ligeledes vil urets digitaltal blinke og ved hjælp af pilene og vil uret kunne indstilles.

En ikke programmeret tidsindstilling vil blinke.

Indledningsvist fremkommer 24: Ved hjælp af tasterne eller vælges 24H eller 12H. Hvis der vælges muligheden

med de 24h vil AM eller PM indikationslamper ikke tændes. Efter forløbet af 2 sekunder, hvor der ikke trykkes på nogen tast, kommer tidsdigital tallene til syne med blinkende lys, klar til indstilling af den nøjagtige tid.

Hvis tasterne eller holdes trykket i mere end 2 sekunder, vil hastigheden på tidsændringen forøges. Hvis der atter trykkes på tasten vil tiden være indstillet og der gåes over til den næstkommende funktion. Hvis der ventes i mere end 20 sekunder, vil programmeringen desaktiveres.

b.- VALG AF PROGRAMMERING AF LYS. Hvis der atter trykkes på tasten ⚡ i programmerings mode vil tidsikonet slukkes ⚡ og lysikonet tændes ⚡. Nu kan De programmere intensiteten af lyset, når De tænder for lamperne. Hvis der ikke foretages nogen programmering, vil lyset automatisk have dets maksimale intensitet. For at vælge lysets intensitet anvendes tasterne ⚠ eller . Hvis der ventes i mere end 20 sekunder, vil programmeringen desaktiveres.

c.- VALG AF HASTIGHED. Hvis der atter trykkes på tasten i programmerings mode, vil lysikonet slukkes og motorikonet tændes. Nu kan De programmere den ønskede hastighed, som emhætten automatisk altid vil starte op med, hver gang De tænder for emhætten. Denne vil altid være den indledende første-hastighed. Til valg af hastighed anvendes tasterne og. For at afslutte programmeringen, trykkes på programmeringstasten eller forløbet af 20 sekunder afventes, hvorved programmeringen desaktiveres.

2.- TAST TIL START/STOP 📊. Emhætten starter op med den hastighed, som De har programmeret, (denne vil altid være første-hastigheden) og de tilsvarende rektangler vil tændes. Hvis der trykkes på tasten igen, vil motoren standse. Når emhætten ikke er i gang, vil udsugning og lys ikke fungere og displayets lys har en lavere intensitet.

3.- TAST TIL AKTIVERING/SLUKNING AF LYS .Når der tændes for lyset, vil dette starte op med den lysintensitet, som De har programmeret ved hjælp af programmeringsfunktionen. Tasterne og er aktiveret og belysningen kan reguleres midlertidigt, indtil der slukkes for lyset. Når der tændes for lyset igen, vil det atter have den lysintensitet, som De har programmeret.

Efter 20 sekunders forløb vil lysfunktionen desaktiveres og der vendes tilbage til positionen, motor.

4 ALARM TAST ▲. VALG OG PROGRAMMERING AF

TURBO 12:45 12:45 AM PM

ALARM. Ved valg af denne mulighed, tændes alarmikonet. Ligeledes bør alarmen blinke med tallene: 00:00. For at indstille alarmtiden, bør der trykkes på tasterne og. Den øvre tidsbegrænsning er på 99:59 minutter. Hvis tasterne eller holdes trykket i mere end 2 sekunder, vil hastigheden på tidsændringen forøges. Efter 5 sekunder, hvor der ikke trykkes på nogen tast, vil symbolet på emhætten holde op med at blinke og nedtællingen vil begynde. Når alarmen aktiveres, vil symbolet blinke og lydsignalet aktiveres. For at slukke for alarmen, kan der trykkes på en hvilken som helst tast, hvorved denne funktion automatisk vil blive slukket og systemet vende tilbage til dets position uden aktivering af netop denne funktion.

Hvis der ikke trykkes på nogen tast, vil emhætten slukkes i alle dens funktioner, idet emhættens symbol vil forblive tændt med et blinkende lys. Denne intermittens standses ved at trykke på en hvilken som helst tast.

5.- TASTER TIL FOR∅GELSE ELLER FORMINDSKELSE

Den funktionstype, som udføres ved tryk på disse taster, være den funktion, der ikke blinker på displayet. Samtlige funktioner, der blinker på panelet, betyder, at de er aktiverede, men at disses værdier ikke kan ændres.

- Motor funktion. Indbygget funktion. Ved forøgelse eller formindskelse af hastigheden vil stregerne på panelet tændes eller slukkes.

Når den tredje hastighed forøges, vil Turbo symbolet tændes.

• Lysfunktion. Denne kan reguleres med tasterne eller
• Tidsfunktion. Denne funktion er beskrevet i afsnittet om funktion.
• Alarmfunktion. Denne funktion er beskrevet i afsnittet om funktion.

6. TIMERTAST TIL MOTORFUNKTION

Denne funktion fungerer kun, när motoren er i gang.

Når der trykkes på denne funktion, tændes symbolet og stregen, der svarer til den hastighed, som i dette øjeblik er aktiveret, blinker. Den hastighed, der forefindes, bevares i 5 minutter og efter de 5 minutters forløb, aktivers den lavere hastighed 5 minutter mere. Således fortsættes, indtil alle hastigheder er kørt igennem. Dvs. et tidsrum på max. 20 minutter. Ved afslutningen af dette forløbet standser timeren motoren, og lysene slukkes, hvis de er tændt.

7- RESET-FUNKTION.

Hvis det på et eller andet tidspunkt er nødvendigt at foretage et reset af hele kredsløbet, skal der trykkes på tasterne, og samtidigt i 3 sekunder. Når der lyder et "bip", vil systemet starte op igen.

8- SNAVSET FILTER FUNKTION 📋.

Når motorens funktions-tæller når op på en funktionstid på ca. 5000 minutter, bør symbolet til vask af filter tændes 📋.

Når denne alarm aktiveres, vil rengørings-symbolet blinke og et lydsignal vil lyde 3 gange. For at desaktivere alarmen, trykkes på tasterne og samtidigt i 3 sekunder, indtil der høres et "bip", hvorefter denne funktion automatisk vil desaktiveres og funktionstælleren vende tilbage til 0 min. position.

Hvis ikke rengøring foretages, når rengøringsalarmen lyder, vil denne alarm aktiveres hver gang emhættens motor tændes.

VIGTIGT:

• Emhætten må ikke tilsluttes en skorsten, udluftningsrør eller rør til varmluft. Før den tilsluttes rør, skal man søge oplysninger i kommunens bestemmelser vedr. luftudgange og bede om tilladelse af den ansvarlige for bygningen, i tilfælde af at det drejer sig om en lejlighed. Man skal sikre sig, at der er en egnet udluftning, inklusive hvis emhætten benyttes samtidig med et andet produkt.
• Man må aldrig gå fra en pande med stegende olie, idet olien, i tilfælde af at man bruger et gaskomfur, vil kunne antændes. I tilfælde af at man benytter olie, som allerede er blevet benyttet én gang, er brandfaren større.
• Emhætten må aldrig benyttes i lokaler, hvor der allerede er andre elektriske apparater tilsluttet til udvendig side, med mindre at det kan sikres, at lokalet er perfekt ventileret.
• For at undgå mulige brandfarer, skal ovenstående råd samt den regelmæssige rengøring af fedtfiltrene overholdes nøjagtigt.
• Ved elektrostatisk ladning (ESD) er det muligt at apparatet

stopper med at fungere. Sluk apparatet (OFF) og tænd det igen (ON) for således at starte det på ny. Der er ingen risici forbundet med denne proces.

• Hvis ledningen tilsluttet elektriciteten er defekt, skal denne udskiftes af en elektriker eller en autoriseret servicemedarbejder.
• Der må aldrig flamberes under emhætten.
• Apparatet bør anbringes således, at stikkontakten er lettilgængelig.
• Emhætten bør installeres med en mindsteafstand på 65 cm fra kogeplader.
• I tilfælde af atmosfæriske forstyrrelser, der forårsager elektriske interferencer, er der risiko for at apparatet holder op med at fungere. Dette problem løses ved blot at trykke på sluktasten på apparatet, (OFF), og derefter tænde for det igen med tændtasten, (ON), hvorefter apparatet vil vende tilbage til sin normale funktion.
• Dette apparat er ikke beregnet til at blive anvendt af personer, (inkl.børn), hvis fysiske, følelsesmæssige eller mentale kapaciteter er formindskede, eller såfremt disse personer ikke har nogen erfaring med eller kendskab til apparatet, hvis disse ikke har modtaget en forklaring omkring hvorledes apparetet bruges og altid under opsyn af en overfor dem ansvarshavende person.
• Der bør holdes opsyn med børn, med henblik på at undgå, at de bruger apparatet som legetøj.
• Den udsugende luft bør ikke sendes gennem rørledninger, der er anvendt til at udføre røg fra apparater, der drives med gas eller andet brændstof. (Omhandler ikke apparater, der udelukkende er beregnet til at pumpe luften ud af rummet).
• Når emhætten i køkkenet startes samtidigt med andre apparater, der bruger en anden energi end den elektriske, bør luftudledningen ikke være større end 4 Pa, (4 x10-5 bar).
• Emhætten må aldrig bruges i rum, hvori der er andre apparater i gang med udendørs luftudledning, medmindre der er sikret en optimal ventilation i det pågældende rum.
• Denne emhætte bør kun installeres ovenover elektriske kogeplader eller over gasplader med max. 4 blus.
• Hvis emhætten er installeret ovenover et kogeområde med gas, bør mindsteafstanden imellem kogepladen og emhættens nederste del, være på mindst 65cm. Hvis gaselementets instruktionsvejledning angiver at denne afstand bør være større, bør denne anvisning overholdes.
• Hvis emhætten er installeret ovenover et elektrisk kogeområde, vil den mindsteafstand, der skal være imellem kogepladens overflade og emhættens nedeste overflade være beskrevet i monteringsvejledningen.
• De gældende regler og bestemmelser omhandlende luftudledning skal være overholdt.

VEDLIGEHOLDELSE

- Rengøring.

Før emhætten rengøres, skal man sikre sig, at den er frakoblet strømmen, og at tænd/sluk knappen er i slukket position. Emhættens udvendige del rengøres med et flydende ikke opløsende rengøringsmiddel. Bruget af opløsende rengøringsmidler skal undgås.

- Udskiftning af pære.

Før pæren udskiftes, skal man sikre sig, at emhætten er frakoblet strømmen. Fedtfiltret fjernes og pæren udskiftes med en pære af samme styrke, som angivet under de tekniske data.

Dernæst anbringes filtret på ny.

- Rengøring af fedtfiltret.

Alt afhængig af brug men mindst én gang om måneden skal fedtfiltrene afmonteres og vaskes i opvaskemaskine eller med varmt vand og opvaskemiddel. Hvis filtrene lægges i opvaskemaskinen, anbefales det at anbringe dem i lodret position for således at undgå, at madrester lægger sig på dem. Efter at de er blevet skyllet og tørret, anbringes de på ny, i modsat rækkefølge end da de blev afmonteret.

VIGTIG MEDDELELSE TIL EMHÆTTER MED HALOGENPÆRER

I tilfælde af at halogenpærerne skal udskiftes, skal de udskiftes med pærer med aluminiumsreflektor og aldrig med tofarvede pærer, for således at undgå en unødvendig overophedning i lampeholderen.

FABRIKANTEN FRALÆGGER SIG ALT ANSVAR I TILFÆLDE AF, AT ALLE DE BESKREVNE ANGIVELSER TIL KORREKT INSTALLATION, VEDLIGEHOLDELSE OG BRUG AF EMHÆTTEN IKKE ER BLEVET OVERHOLDT.

Fabrikanten erklærer, at dette produkt opfylder alle grundlæggende betingelser for hvad angår elektrisk materiale med lavspænding, indeholdt i EU-Direktiv: 2006/95/CEE af 12. December 2006 og i EU-Direktiv: 2004/108/CEE af 15. December 2004 omhandlende elektromagnetisk kompatibilitet.

Såfremt De måtte have brug for teknisk rådgivning eller ønsker en mere detaljeret information omkring vores produkter, er De velkommen til at kontakte vore autoriserede forhandlere.

FABRIKANT forbeholder sig ret til alforetage en hvilken som helst teknologiskforbedring eller ændring udenforudgående anvilning.

NODOR

SISUSTUKSELLINEN LIESITUULETTIMEN KUPU

Hyvä asiakas:

Når emhætten er fuldstændigt slukket, trykkes der på tasten i 3 sekunder og herefter kan de foskellige programmeringsmuligheder vælges sekventielt; (Tid, lys og hastigheder). Alt afhængigt af, hvilken funktion, der vælges, vil det tilhørende ikon tændes.

De nedenstående afsnit viser det programmeringssystem, som er indbygget i apparatet.

I tilfælde af en strømafbrydelse, vil apparatet gemme den programmerede information om hastighed og lys, men urets indstilling vil blive slettet.

a.- INDSTILLING AF TID. Ved tryk 1 gang på tasten i 3 sekunder, vil tidsikonet lyse Ligeledes vil urets digitaltal blinke og ved hjælp af pilene og vil uret kunne indstilles.

En ikke programmeret tidsindstilling vil blinke.

Indledningsvist fremkommer 24: Ved hjælp af tasterne

eller vælges 24H eller 12H. Hvis der vælges muligheden

med de 24h vil AM eller PM indikationslamper ikke tændes. Efter forløbet af 2 sekunder, hvor der ikke trykkes på nogen tast, kommer tidsdigital tallene til syne med blinkende lys, klar til indstilling af den nøjagtige tid.

Hvis tasterne eller holdes trykket i mere end 2 sekunder, vil hastigheden på tidsændringen forøges. Hvis der atter trykkes på tasten vil tiden være indstillet og der gåes over til den næstkommende funktion. Hvis der ventes i mere end 20 sekunder, vil programmeringen desaktiveres.

b.- VALG AF PROGRAMMERING AF LYS. Hvis der atter trykkes på tasten ➤ i programmerings mode vil tidsikonet slukkes og lysikonet tændes . Nu kan De programmere intensiteten af lyset, når De tænder for lamperne. Hvis der ikke foretages nogen programmering, vil lyset automatisk have dets maksimale intensitet. For at vælge lysets intensitet anvendes tasterne ↑ eller ↓. Hvis der ventes i mere end 20 sekunder, vil programmeringen desaktiveres.

c.- VALG AF HASTIGHED. Hvis der atter trykkes på tasten i programmerings mode, vil lysikonet slukkes og motorikonet tændes nu kan De programmere den ønskede hastighed, som emhætten automatisk altid vil starte op med, hver gang De tænder for emhætten. Denne vil altid være den indledende første-hastighed. Til valg af hastighed anvendes tasterne og . For at afslutte programmeringen, trykkes på programmeringstasten eller forløbet af 20 sekunder afventes, hvorved programmeringen desaktiveres.

2.- TAST TIL START/STOP. Emhætten starter op med den hastighed, som De har programmeret, (denne vil altid være første-hastigheden) og de tilsvarende rektangler vil tændes. Hvis der trykkes på tasten igen, vil motoren standse. Når emhætten ikke er i gang, vil udsugning og lys ikke fungere og displayets lys har en lavere intensitet.

3.- TAST TIL AKTIVERING/SLUKNING AF LYS .Når der tændes for lyset, vil dette starte op med den lysintensitet, som De har programmeret ved hjælp af programmeringsfunktionen. Tasterne og er aktiveret og belysningen kan reguleres midlertidigt, indtil der slukkes for lyset. Når der tændes for lyset igen, vil det atter have den lysintensitet, som De har programmeret.

Efter 20 sekunders forløb vil lysfunktionen desaktiveres og der vendes tilbage til positionen, motor.

4 ALARM TAST ▲. VALG OG PROGRAMMERING AF ALARM. Ved valg af denne mulighed, tændes alarmikonet. Ligeledes bør alarmen blinke med tallene: 00:00. For at indstille alarmtiden, bør der trykkes på tasterne og ▲. Den øvre tidsbegrænsning er på 99:59 minutter. Hvis tasterne ▲

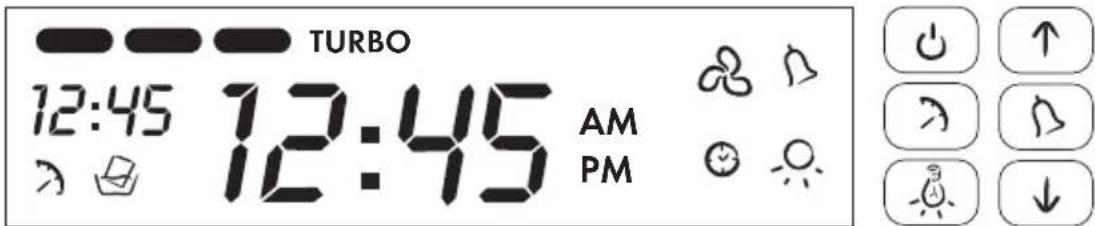

TURBO 12:45 12:45 AM PM

eller holdes trykket i mere end 2 sekunder, vil hastigheden på tidsændringen forøges. Efter 5 sekunder, hvor der ikke trykkes på nogen tast, vil symbolet på emhætten holde op med at blinke og nedtællingen vil begynde. Når alarmen aktiveres, vil symbolet blinke og lydsignalet aktiveres. For at slukke for alarmen, kan der trykkes på en hvilken som helst tast, hvorved denne funktion automatisk vil blive slukket og systemet vende tilbage til dets position uden aktivering af netop denne funktion.

Hvis der ikke trykkes på nogen tast, vil emhætten slukkes i alle dens funktioner, idet emhættens symbol vil forblive tændt med et blinkende lys. Denne intermittens standses ved at trykke på en hvilken som helst tast.

5.- TASTER TIL FOR∅GELSE ↑ ELLER FORMINDSKELSE

Den funktionstype, som udføres ved tryk på disse taster, vil være den funktion, der ikke blinker på displayet. Samtlige funktioner, der blinker på panelet, betyder, at de er aktiverede, men at disses værdier ikke kan ændres.

- Motor funktion. Indbygget funktion. Ved forøgelse eller for- mindskelse af hastigheden vil stregerne på panelet tændes eller slukkes.

Når den tredje hastighed forøges, vil Turbo symbolet tændes.

- Lysfunktion. Denne kan reguleres med tasterne ↑ eller ↓

- Tidsfunktion. Denne funktion er beskrevet i afsnittet om funktion.

- Alarmfunktion. Denne funktion er beskrevet i afsnittet om funktion.

6. TIMERTAST TIL MOTORFUNKTION

Denne funktion fungerer kun, när motoren er i gang.

Når der trykkes på denne funktion, tændes symbolet og stregen, der svarer til den hastighed, som i dette øjeblik er aktiveret, blinker. Den hastighed, der forefindes, bevares i 5 minutter og efter de 5 minutters forløb, aktivers den lavere hastighed 5 minutter mere. Således fortsættes, indtil alle hastigheder er kørt igennem. Dvs. et tidsrum på max. 20 minutter. Ved afslutningen af dette forløbet standser timeren motoren, og lysene slukkes, hvis de er tændt.

7- RESET-FUNKTION.

Hvis det på et eller andet tidspunkt er nødvendigt at foretage et reset af hele kredsløbet, skal der trykkes på tasterne ⏻, og samtidigt i 3 sekunder. Når der lyder et "bip", vil systemet starte op igen.

8- SNAVSET FILTER FUNKTION

Når motorens funktions-tæller når op på en funktionstid på ca. 5000 minutter, bør symbolet til vask af filter tændes Når denne alarm aktiveres, vil rengørings-symbolet blinke og et lydsignal vil lyde 3 gange. For at desaktivere alarmen, trykkes på tasterne og samtidigt i 3 sekunder, indtil der høres et "bip", hvorefter denne funktion automatisk vil desaktiveres og funktionstælleren vende tilbage til 0 min. position.

Hvis ikke rengøring foretages, når rengøringsalarmen lyder, vil denne alarm aktiveres hver gang emhættens motor tændes.

VIKTIG:
