BEDIENUNGSANLEITUNG ACK540 MACRF KeySonic

Information zur Altbatterie-Entsorgung (Batterieverordnung)

Die neue Batterieverordnung verpflichtet Hersteller und Importeure, alle Altbatterien zusücken, zu sortieren und zu entsorgen. Der Verbraucher ist verpflichtet, verbrauchte Batterien im Handel oder bei einer communalen Sammelstelle abzugeben. Die Entsorgung im Hausmull ist laut Batterieverordnung ausrücklich verboten. Von uns erhaltene Batterien können Sie auch nach Gebrauch zu uns unter der nachstehenden Adresse ausreichend frankiert per Post zusückensenden:

MaxPoint Handelsgesellschaft mbH, Kurt-Fischer-Straße 50, D-22926 Ahrensburg Batterien, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekrezten Mulltonne gekennzeichnet, ähnlich dem Symbol in der Abbildung. Unter dem Mulltonnen-Symbol befindet sich die chemische Bezeichnung des Schadstoffes - "Cd" für Cadmium. "Pb" steht für Blei, "Hg" für Quecksilber.

1. Einleitung ACK-540 MAC-RF

1.1 Besondere Eigenschaften

Kabellose Mini-Tastatur mit integriertem Touchpad
- Weitreichende und zuverlässige 2,4 GHz Funkübertragung bis ca. 10 m Entfernung zum PC
- Integrieres 1000 dpi Touchpad mit Scroll- Page-Area und 2 Hausfunktionstasten
- Besonderss flache Bauform mit eingearbeiteter Handballenauflage für eine komfortable Bedienung
- Volle Funktionalität einer Tastatur mit Full-Size-Layout
- Besonderss leiser und spürbarer Anschlag durch hochwertige X-Type-Membrantechnologie
- Klappfübe zur Verstellung des Anstellwinkels für eine ergonomische und ermudungsfreierte Arbeitsweise
- Plug & Play-Installation ohne speziellen Treiber
- In verschiedeneen Ländernderversionen verfügbar
- Optimal für Digital Living Rooms (HTPC) sowie Schulungs-, Konferenz- und Präsentationsräume etc.

A1

1.2 Technische Daten

Anzahl Tasten: 88

Bauart: X-Type-Membrantechnologie

Zu erwartende Lebensdauer: ca. 7 Mio. Anschlage / Taste

Betätigung: 3,0 ±0,5 mm (Gesamtweg)

Druckpunkt: 55 ± 15 ~g

Funkübertragung: 2,4 - 2,483 GHz, ISM-Band, GFSK, 1 Kanal

Geräteerkennung: 256 IDs (Mögliche Anzahl mehrerer Tastaturen

in einem "Raum")

Effektive Funkreichweite: max. 10 m

Batterietyp: 4 × AAA 1,5 V

Spannungsversorgung: Tastatur +6V_DC± 5%

R e C DC ±5 % iv

Stromaufnahme max.: Betrieb: 7 mA

Standby: 5 mA (nach 1 Sek.)

Sleep-Mode: 150 A (nach 30 Min.)

Temperatur: Betrieb: -5 °C bis +40 °C

Lagerung: -20 °C bis +65 °C

Feuchtingkeit: Betrieb / Lagerung: 10 % bis 85 % rel.

Abmessungen (B× H× T) ca.: Tastatur: 300× 210× 20,5mm

Receiver: 80 × 22 × 14 ~mm

Gewicht ca.: Tastatur: 570 g (inkl. Batterien)

Receiver: 12 g

Schnittstelle: USB (für Empfangsstecker)

Lieferumfang: Tastatur, USB-Empfangsstecker, 1 Satz Batterien,

Bedienungsanleitung

Zertifiziert: CE, FCC, WEEE/RoHS

Kompatibilität: Mac OS X v10.4.10 oder higher

2. Installation

2.1 System-Voraussetzungen

These Tastatur erfordert einen Mac mit USB-Anschluss und einem der folgenden Betriebssysteme:

Mac OS X v10.4.10 oder hohen

Für die Installation der Tastatur unter den o. g. Betriebssystemen benötigen Sie KEINEN speziellen Treiber!

2.2 Installation der Tastatur

Um ihre Tastatur zu installieren, führen Sieitte folgende Schritte aus:

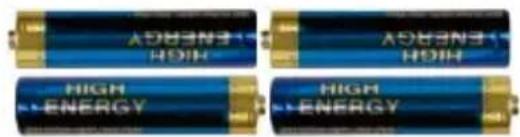

• Entfernen Sie die Abdeckung des Batteriefaches auf der Unterseite der Tastatur und installmenten Sie die mitgelieferten Batterien des Typs AAA 1,5 V unter Beachtung der richtigen Polarität in das Batteriefach (wie im Bild dargestellt).

4x

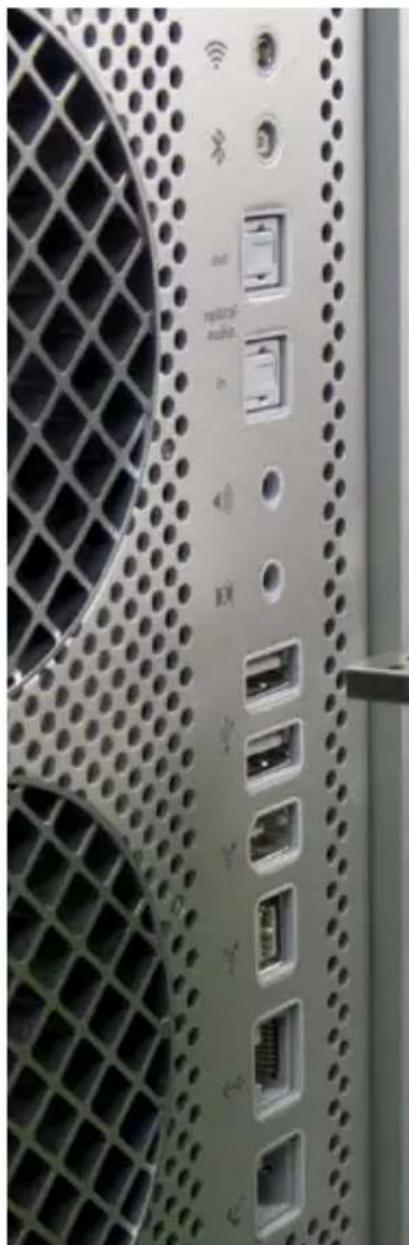

• Stecken Sie den im Lieferumfang enthaltenen USB-Receiver (Empfangsstecker) an eine freiie USB-Buchse Ihres Macs.

Hinweis:
Bitte gewährleisten Sie, dass der USB-Receiver einen Mindestabstand von 20 cm zu metallischen Trennwänden, anderen Computer gehausen, Monitoren, ZIP-Laufwerken, Laufsprechern und Schaltnetzteilen einhalt.

• Alle o. g. Betriebssysteme werden ihren USB-Receiver nun automatisch erkennen und die erforderlichen Treiber laden. Der USB-Receiver ist nun einsatzbereit.

Hinweis: Der USB-Receiver und die Tastatur sind fabrikseitig bereits auf den gleichen Kanal synchronisiert. In der Regel müssen Sie also keine Neu-Synchronisierung (wie unter 2.3 beschrieben) vornehmen. Sollte die Funktionswise durch andere Benutzer, die ebenfalls eine Funktastatur in naherer Umgebung verwenden, beeinflusst werden, so führen Sieitte ebenfalls eine NeuSynchronisation durch.

KeySonic

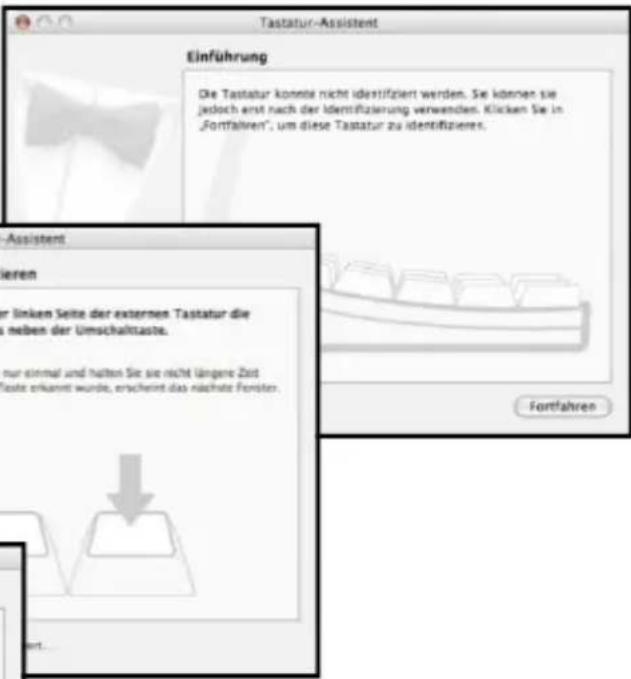

In manchen Fällen ist die Installation der Tastatur nur über Umwege möglich. Haben Sie den USB-Receiver angeschlossen und meldet Ihr

System ein Identificationsproblem, so folgen Sieitte den Bildschirman-weisungen.

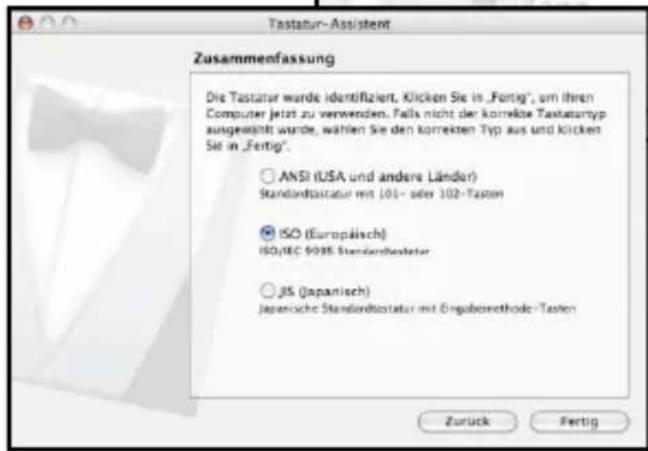

• Nach Auswahl des Tastaturypes ISO (für Europa) und abschreiben Bender Bestätigung durch Fertig sollen ihre Tastatur nun korrekt arbeiten.

• Sollten auch System-Updates erfolglos bleiben, so empfehlts sich, die Tastatur mal an einen anderen Mac mit gleichem Betriebssystem zu testen, um ein Hardware-Defekt des USB-Receivers auszuschlieben.

2.3 Neu-Synchronisierung des Funkkanals

• Wenn Sie die Tastatur in Betriebnehmen und keine Verbindung hergestellt werden konnte, so synchronisieren Sie den Funkkanal zwischen Tastatur und USB-Receiver erneut, indem Sie mit Hilfe eines spitzen Gegenstands (z. B. eines Kugelschreibers) zunachst die Taste auf dem USB-Receiver drucken.

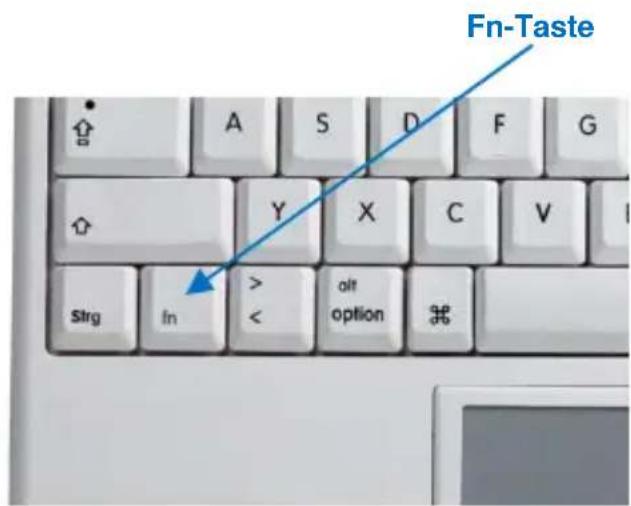

• Drücken Sie nun innerhalb der nachsten 3 Sekunden die Taste

Fn unten links auf der Tastatur für mehr als 1 Sekunde, wodurch das Synchronisations-Signal an den USB-Receiver gesendet wird.

Die Tastatur ist nun einsatzbereit.

Hinweis:

Sollte nicht innerhalb von 3 Sekunden die Fn-Taste auf der Tastatur gedrückt sein, so Goes der USB-Receiver ohne vorherige Neu-Synchronisierung wieder in den Ursprungszustand über.

KeySonic

Sollte die Tastatur auch nach der Neu-Synchronisierung immer noch nicht Funktionieren, so haben Sie folgende Möglichkeit zur Lösung these Problems:

• Wiederholen Sie den Synchronisationsvorgang wie unter 2.3 beschrieben. Manchmal ist es erforderlich, die Routine mehrmals zu wiederholen, bis der richtige „Funkkanal" gefunden wurde.
• Falls Sie den USB-Receiver an einen USB-Hub angeschlossen haben, sollenen Sie den USB-Receiveritte direkt an einem USB-Anschluss Ihres Notebooks bzw. Desktops installieren.
• Während des Synchronisationsvorgangs sollte sich die Tastatur in dichter Höhe zum USB-Receiver befinden, um sicher zu stellen, dass die unmittelbare Umgebung keine Einflüsse auf die Funkübertragung ausübts (z. B. Funksignalabschwächung/Interferenzen durch Metallgehause, andere Funkstorquellen etc.).
• Stellen Sie sicher, dass Sie nur Batterien mit voller Ladekapazität verwenden. Im Zweifelsfalle tauschen Sie die Batterien vor der{nachsten Synchronisierung}sicherheitshalber einmal gegen Neue aus.

3. Bedienung der Tastatur

Nach erfolglicher Inbetriebnahme genießen Sie nun bei der Bedienung eine frei und unabhängige Standortwahl bis ca. 10 m Entfernung zum Mac. Mehr- oder Minderabstand konnen, wie bereits erwähnt, durch metallische Trennwände, Computergehause, Monitore, ZIP-Laufwerke, Lautsprecher, Schaltnetzteile u. v. m., aber auch durch eine entsprechliche Ladekapazität der Batterien verursacht werden.

3.1 Spezielle Betriebs-Modi der Tastatur

• Sleep-Modus

Wenn 10 Minuten lang keine Eingabe über die Tastatur bzw. das Touchpad erfolgt, Goes the Tastatur automatisch in den Sleep-Modus (Ruhezustand) über, um die Batteriekapazität zu halten.

• Wake up-Modus

Um die Tastatur aus dem Ruhezustand wieder zu aktivieren, drücken Sie eine beliebige Taste auf dem Tastaturfeld (nicht die linke oder rechte Mausfunktionstaste des Touchpads bzw. das Touchpad selbst!).

• Re-Connect-Modus

Nach der Wiederaktivierung verbindet sich die Tastatur automatisch erneut mit dem USB-Receiver. Abhängig von den Umgebungsbedingungen für die Funkverbindung bestehtigt sie darüber zwischen weniger als eine Sekunde bis hin zu einigen Minuten.

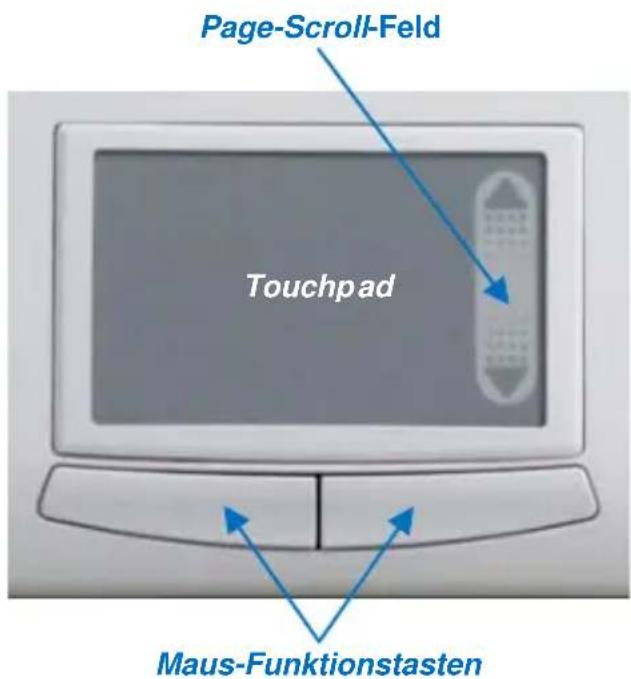

3.2 Touchpad

Als Mausersatz ist diese Tastatur mit einem Touchpad einschließlich zwei Mausfunktionstasten ausgestattet, welche eine komfortable und ergonomische Bedienung des Macs von z. B. einem Sofa aus gestattet. Dabei ist die Bedienung des Touchpads so einfach wie genial.

Gleiten Sie mit dem Finger sanft über die Oberfläche des Touchpads, um den Cursor zu bewegen und tippen Sie daraufuf, um zu klichen.

• Klick-, Doppelklick-, Markier- und Ziehfunktionen der linken und rechten Maustaste konnen direkt durch das Tippen auf die Oberfläche des Touchpads ausgeführrt werden. Sie brauchen damit keine große Kraft auszuüben. Das Beste Ansprechverhalten erzielt man durch leichtes und schmelles Klicken. (wahlweise konnen Sie dazu natürlich auch die Maus-Funktionstasten verwenden).

• Um zu „ziehen“, zeichnen oder zu markieren, müssen Sie einen Doppelklick ausüb, wobei der Finger nach dem zweiten Klick auf dem Touchpad verbleibt. Dann gleiten Sie mit dem Finger über das Touchpad, um die Bewegung zu vollziehen.

• Legen Sie ihren Finger auf das Page-Scroll-Feld undGLEiten Sie darüber, um in Ihrer Anwendung auf- und abzuscrollen (identisch wie bei einem Scrollball bzw. einem Maus-Scrollrad).

• Bei Notebooks mit bereits integriertem Touchpad und Hausfunktionstasten, müssen Sie bei der Verwendung der Tastatur diese internen Steuergeräte deaktivieren, falls es zu Fehlermeldungen oder Funktionstörungen kommt*.

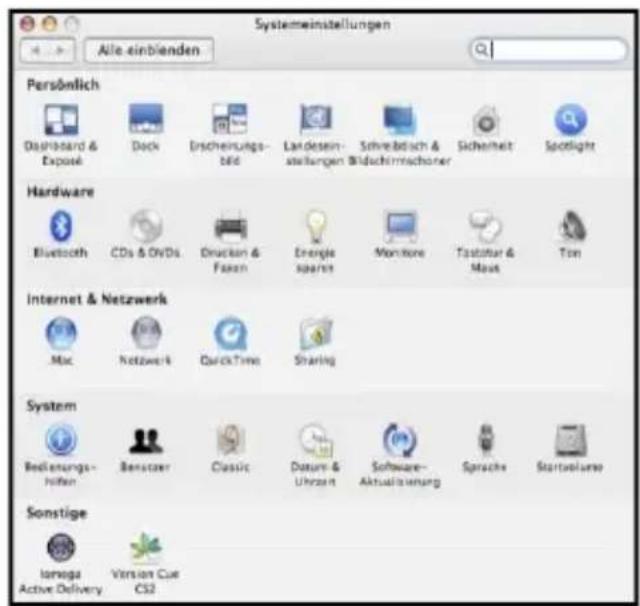

  Um die Doppelklick-Geschwindigkeit und die Geschwindigkeit der Cursorbewegungen langsamer oder schneller zu machen, verändern Sie die Einstellungen der Tastatur & Maus-Optionen in ihren Systemeinstellungen*.

Hinweis: Die Sensitivität (Empfindlichkeit) sowie das Deaktivieren der Klick-Funktion des Touchpads{lssst sich nicht verändern. Auch gibt es hierfür keinen separates Treiber, der diese Einstellungen untersutzt.

• Einzelheiten entnahmen Sieitte der Dokumentation Ihres Macs.

3.3 Tasten mit doppelten Funktionen

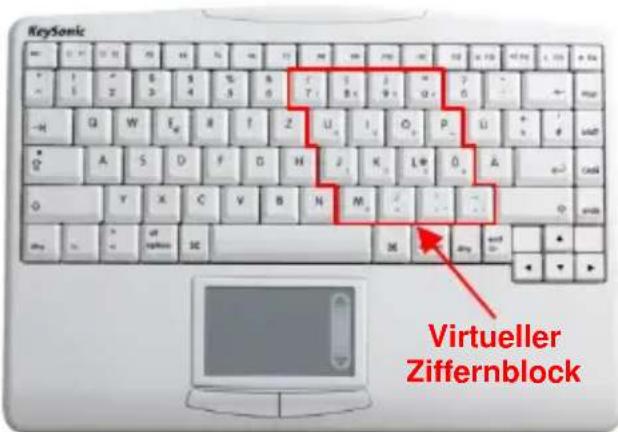

Beim Layout der Tastatur handelt es sich um ein spezielles Platz sparendes Layout mit dem von Notebooks herbekannten virtuellen Ziffernblock sowie diverser Sonderfunktionstasten.

Drücken Sie die Taste Fn (unter links der Tastatur), um den virtuellen Ziffernblock temporär ein- bzw. auszuschalten (ähnlich einer Umschalttaste).

Dabei erhalten die Doppel-Funktionsstaten die blau aufgedruckten Bedeutungen. Um also beispelsweise die Lautstarke zu erhöhen, sind die Tasten Fn + F14 gleichzeitig zu drucken.

Verringert die Helligkeit des Bildschirms

Erhöht die Helligkeit des Bildschirms

Verringert die Lautstärke der Laufsprecher

Erhöht die Lautstärke der Laufsprecher

Aktiviert oder deaktiviert die Stummschaltung der Laufsprecher

Öffnet oder schließt das CD/DVD-Laufwerk

4. Reinigung der Tastatur

Staub entfernen Sie mit einem Pinsel, mit sanfter Druckluft oder mit einem Staubsauger mit Bürstenkopfdüse.
- Feinen Schmutz entfernen Sie mit einem nicht allzu feuchten Lappen.
- Verwenden Sie KEINE scharfen Putzmittel, Lösungsmittel oder Benzin zur Reinigung der Tastatur!

Haftungsausschlusserklärung des Herstellers

Für Informationen in thisem Dokument besteht sich der Hersteller Änderungen ohne Mitteilung vor und gehen keinerlei Verpflichtungen ein. Durch these Dokument wird, weder ausgedrückt noch angedetet, keinerlei Garantie oder Erklärung in Bezug auf Qualität, Genauigkeit oder Eignung für einen bestimmten Zweck übernommen. Der Hersteller besteht sich das Recht vor, jederzeit Änderungen zum Inhalt these Dokumentes zu machen und/oder die dazugehörigen Produkte unverbindlich zu ändern ohne Verpflichtung, Personen oder Organisationen über derartige Änderungen in Kenntnis zu setzen. Unter keinen Umständen ist der Hersteller haftbar für direkte, indirekte, spezielle, zufällige oder Folgeschäden, die durch die Nutzung oder Unmöglichkeit der Nutzung des Produktes oder der Dokumentation entstehen, selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde. Dieses Dokument enthalt Materialien, die durch Copyright geschützt sind. Alle Rechte sind vorbehalten. Es ist untertragt, diese Bedienungsanleitung oder Teile darauf ohne die schriftliche Einwilligung der Autoren in irgendiner Form zu vervielfältigen oder zu verbreiten, in welcher Form, zu welchem Zweck und mit welchen Mitteln auch immer. Produktnamen, die in dieser Dokument erwähnt werden, dienen ausschließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in thisem Dokument erwähnt werden, sind eingetragenes Eigentum des jeweiligen Inhabers.
