BEDIENUNGSANLEITUNG ACK5600 ALU+ KeySonic

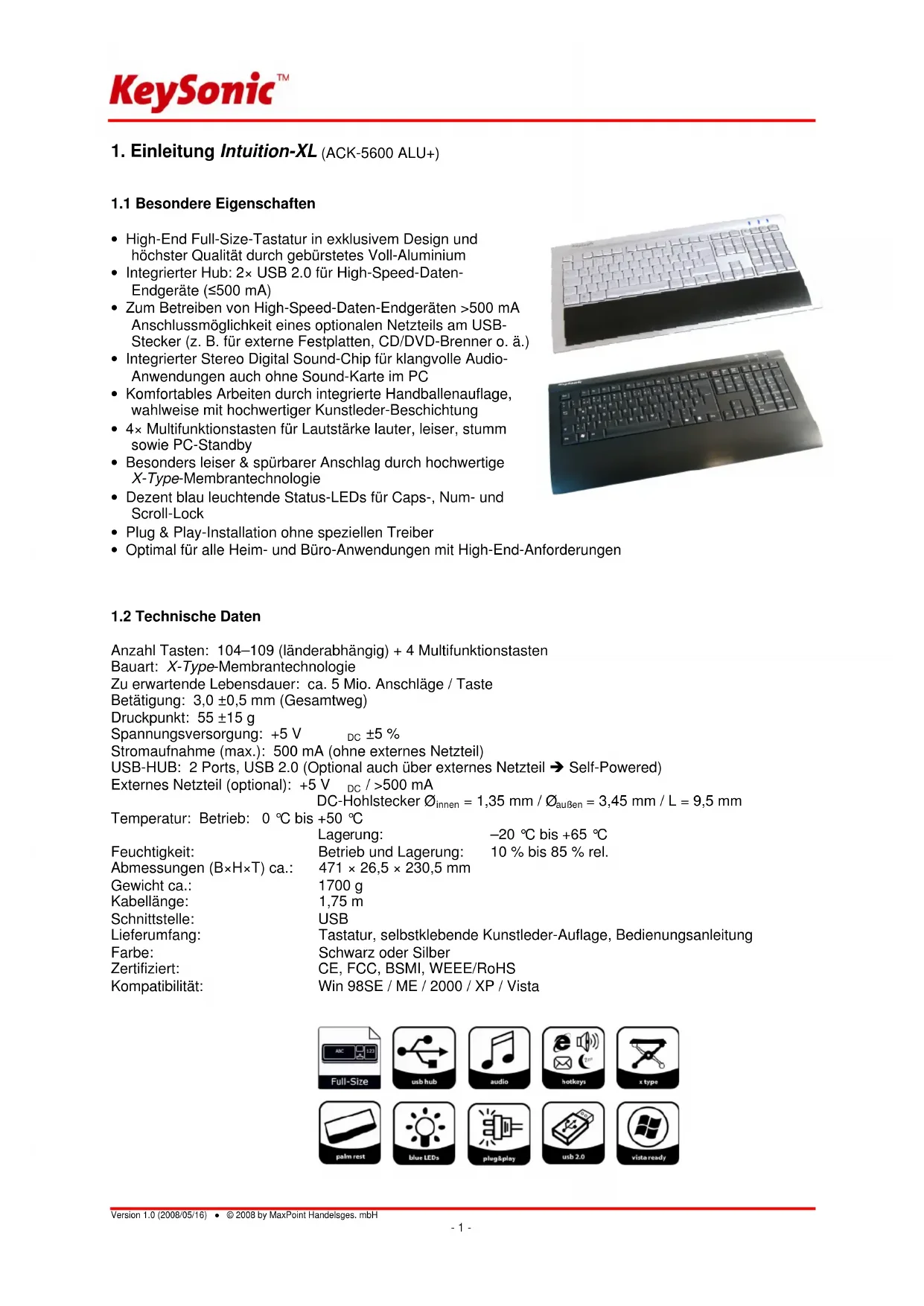

1. Einleitung Intuition-XL (ACK-5600 ALU+)

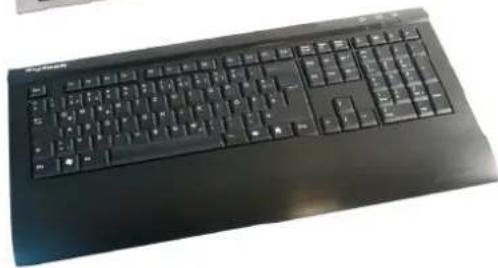

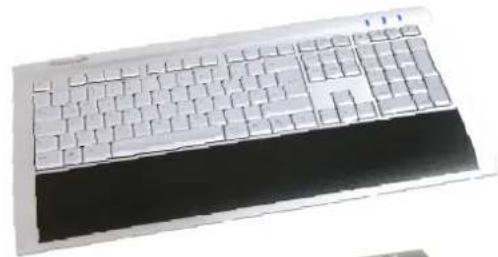

1.1 Besondere Eigenschaften

• High-End Full-Size-Tastatur in exklusivem Design und hochster Qualität durch geburstetes Voll-Aluminium
• Integrierter Hub: 2 × USB 2.0 für High-Speed-Daten-Endgeräte (≤500 mA)
  Zum Betrieben von High-Speed-Daten-Endgeräten >500mA Anschlussmöglichkeit eines optionalen Netzteils am USB-Stecker (z. B. für externe Festplatten, CD/DVD-Brenner o. ä.)
• Integrierter Stereo Digital Sound-Chip für klangvolle Audio-Anwendungen auch ohne Sound-Karte im PC
• Komfortables Arbeiten durch integrierte Handballenauflage, wahlweise mit hochwertiger Kunstleder-Beschichtung
• 4× Multifunktionstasten für Lautstärke lauter, leiser, stumm sowie PC-Standby
• Besonderss leiser & spürbarer Anschlag durch hochwertige X-Type-Membrantechnologie
• Dezent blau leuchtende Status-LEDs für Caps-, Num- und Scroll-Lock
• Plug & Play-Installation ohne speziellen Treiber
• Optimal für alle Heim- und Buro-Anwendungen mit High-End-Anforderungen

1.2 Technische Daten

Anzahl Tasten: 104-109 (länderabhängig) + 4 Multifunktionstasten

Bauart: X-Type-Membrantechnologie

Zu erwartende Lebensdauer: ca. 5 Mio. Anschlage / Taste

Betätigung: 3,0 ±0,5 mm (Gesamtweg)

Druckpunkt: 55 ± 15g

Spannungsversorgung: +5 V DC ±5%

Stromaufnahme (max.): 500 mA (ohne externes Netzteil)

USB-HUB: 2 Ports, USB 2.0 (Optional auch über externes Netzteil Self-Powered)

Externes Netzteil (optional): +5V_DC / > 500mA

DC-Hohlstecker _innen = 1,35 ~mm / _außen = 3,45 ~mm / L = 9,5 ~mm

Temperatur: Betrieb: 0^ C bis +50^ C

Lagerung: -20 °C bis +65 °C

Feuchtigkeit: Betrieb und Lagerung:

10% bis 85% rel.

Abmessungen (B× H× T) ca.: 471× 26,5× 230,5mm

Gewicht ca.: 1700 g

Kabellange: 1,75 m

Schnittstelle: USB

Lieferumfang: Tastatur, selbstklebende Kunstleder-Auflage, Bedienungsanleitung

Farbe: Schwarz oder Silber

Zertifiziert: CE, FCC, BSMI, WEEE/RoHS

Kompatibilität: Win 98SE / ME / 2000 / XP / Vista

2. Installation der Tastatur

2.1 System-Voraussetzungen

These Tastatur erfordert einen PC mit USB-Anschluss und einem der folgenden Betriebssysteme:

Windows 98SE / ME / 2000 / XP / Vista

Für die Installation der Tastatur unter den o.g. Betriebssystemen benötigen Sie KEINEN speziellen Treiber!

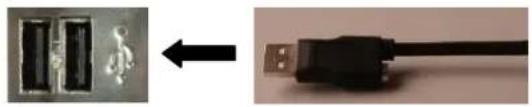

2.2 Anschluss der Tastatur an den PC

Um ihre Tastatur zu installieren, führen Sieitte folgende Schritte aus:

• Schlieben Sie ihre Tastatur einfach über eine frei USB-Buchse an ihren Rechner an.

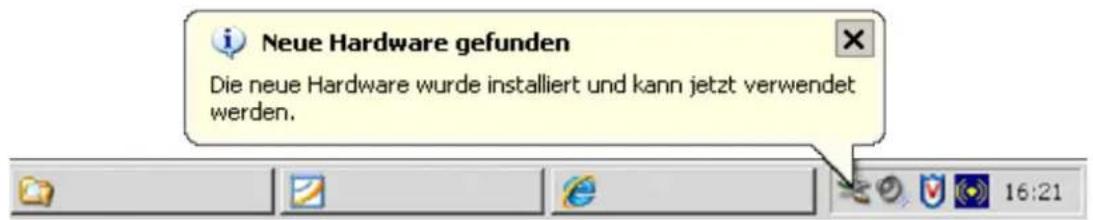

• Alle aktuellen Betriebssysteme mit Unterstützung für Plug & Play werden ihre Tastatur nun automatisch erkennen und die erforderlichen Treiber laden. Wahrend der Installationsphase informiert Sie Ihr Betriebssystem mit Hilfe wechseln der Pop-up-Informationsfenster an der Task-Leiste über den aktuellen Installationsstatus.itte haben sie etwas Geduld, bis Sie das System abschieden über die erfolgreiche Installation informiert. Die Tastatur ist nun einsatzbereit.

Ältere Betriebssysteme unterstützen nicht immer das automatische Erkennen von USB-Geräten. Haben Sie die Tastatur angeschlossen und macht sich bereits dieser Fehler bei denen bemerkbar, so haben Sie folgende Möglichkeit zur Lösung deses Problems:

• Machen Sie ein Update Ihres Betriebssystems und beginnen wieder mit Schritt 2.2
• In manchen Fällen ist gemäß den Bildschirmanweisungen die Installations-CD Ihres Betriebssystems erforderlich. Unter diesen Umständen folgen Sieitte desien Anweisungen*.
• Kontrollieren Sie, ob Ihr BIOS-System USB-Tastaturen untersutzt*. Manche Hersteller bieten BIOS-Updates im Internet zum Downloaden an.
• Stellen Sie in ihren Systemeinstellungen sicher, dass der verwendete USB-Anschluss nicht im Betriebssystem deaktiviert wurde*.

• Sollten System-Updates erfolglos bleiben, so empfeht es sich, die Tastatur mal an einen anderen PC mit gleichem Betriebssystem zu testen, um ein Hardware-Defekt des USB-Receivers auszuschreiben.

• Einzelheiten entnehmer Sie der Dokumentation Ihres PCs.

3. Besonderheiten der Tastatur

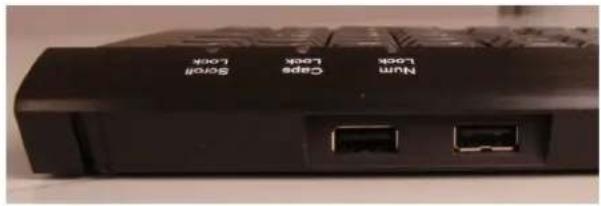

3.1 USB 2.0-Hub

Die Intuition-XL besitz einen integrierten 2-Port USB 2.0-Hub für High-Speed-Daten-Endgeräte. Die Stromversorgung des Hubs ist bis zu einer Stromaufnahme von ≤500 mA durch den angeschlossenen PC sichergestellt, was für die meisten USB-Endgeräte mehr als ausreichend sein)dürfte.

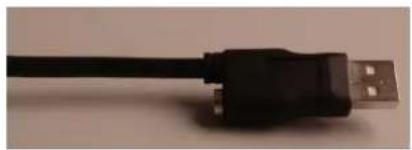

Für USB-Daten-Endgeräte mit higherer Stromaufnahme (z. B. externe Festplatten, CD/DVD-Brenner, etc.) besitzt die Intuition-XL die Möglichkeit ein externes 5 VDC Standard-Netzteil (nicht im Lieferumfang enthalten) an den USB-Stecker anzuschreiben, welche man Kostenungunstig in jedem Elektrofachmarkt beziehen kann.

Mit dem üblicherweise enthaltenen Standard-Adapter (DC-Hohlstecker _inn = 1,35mm / _au = 3,45mm / L = 9,5mm ) lessen sich somit auf einfache Weise auch diese USB-Geräte ohne Kabel-Wirrwarr direkt an der Tastatur betreiben.

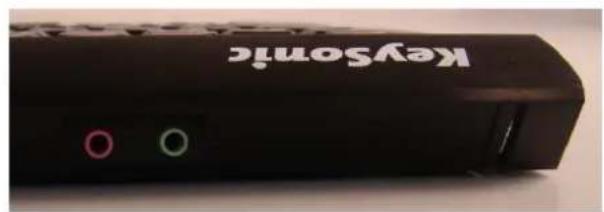

3.2 Audio-Anschluss

Die Intuition-XL besitz zwei integrierte Standard-Audio-Buchsen (3,5 mm Klinke) zum Anschluss eines Kopf-hörers bzw. Lautsprechers sowie eines Mikrofons. Die Besonderheit dieser Funktion liegt darin, dass Sie klangvolle Audio-Anwendungen auch ohne Sound-Karte im PCGENIEB Kennen, da die Intuition-XL bereits einen Digital Stereo Sound-Chip implementiert hat. Mit Hilfe eines entsprachenden Headsets (nicht im

Lieferumfang enthalten) konnen Sie so beispiselsweise sehr komfortabel Internet-Telefonie (Voice over IP) direkt an der Tastatur betreiben, ohne u. U. aufLastige Audio-Verlangerungskabel zurückgreifen zu müssen, die den Anschluss an die Soundkarte des PCs gewährleisten.

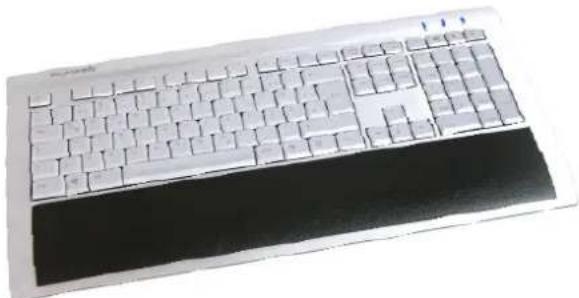

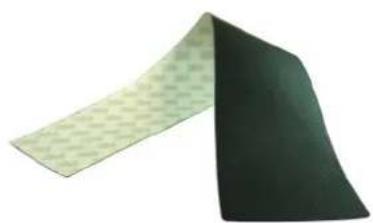

3.3 Leder-Handballenauflage

Die Intuition-XL beinhaltet im Lieferumfang einen selbstklebenden Streifen aus hochwertigem synthetischen Leder, welcher sich kurzerhand auf die Metallfläche unterhalb des Tastenfeldes kleben{lsst. Dadurch bleibt es Ihnen überlassen, ob Sie dem Gefühl von solidem Metall oder von sanftem Leder beim Schreiben ausgesetzt sein möchten.

3.4 Multifunktionstasten

Die Intuition-XL besitzt drei Tasten für die Lautsprechersteuerung und eine Taste zum unmittelbaren Herunterfahren des PCs in den Standby-Modus direkt über dem numerischen Tastenblock.

These Tasten Funktionieren auch ohne Installation einer speziellen Treibersoftware und können nicht in Ihrer vordefinierten Funktion verändert werden.

Verringert die Lautstärke der Laufsprecher
Erhöht die Lautstärke der Laufsprecher
Aktiviert oder deaktiviert die Stummschaltung der Laufsprecher
Fahr das Betriebssystem in den Standby-Modus (Einstellungen hierzu werden im BIOS des PCs vorgenommen)

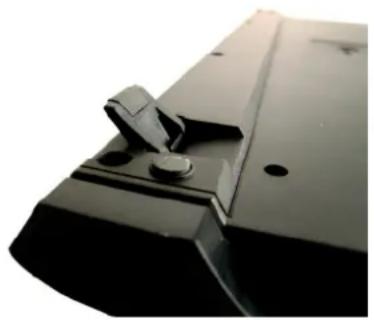

3.5 AufstellüBe

Die Intuition-XL besitz unter der Tastatur zwei Aufstellübe, welche das Anstellen der Tastatur für eine ergonomische und ermuddungsfrei Schreibweise erhögbaren. Die FüBe sind speziell so konzipiert worden, dass die Tastatur, auch bei ausgeklapten StellfuBen, nicht auf dem Tisch verrutschen kann, wie man es von herkommlichen Tastaturen kennt.

4. Reinigung der Tastatur

• Staub entfernen Sie mit einem Pinsel, mit sanfter Druckluft oder mit einem Staubsauger mit Bürstenkopfdüse.
• Feinen Schmutz entfernen Sie mit einem nicht allzu feuchten Lappen.
• Verwenden Sie KEINE scharfen Putzmittel, Lösungsmittel oder Benzin zur Reinigung der Tastatur.

Haftungsausschlusserklärung des Herstellers

Fur Informationen in thisem Dokument behalt sich der Hersteller Änderungen ohne Mitteilung vor und goht keinerlei Verpflichtungen ein. Durch diees Dokument wird, weder ausgedrukt noch angeduit, keinerlei Garantie oder Erklarung in Bezug auf Qualitat, Genauigkeit oder Eingnung fur einen bestimmten Zweck übernommen. Der Hersteller behalt sich das Recht vor, jederzeit Änderungen zum Inhalt diees Dokumente zu machen und/oder die dazugehoigen Produkte unverbindlich zu ändern ohne Verpflichtung. Personen oder Organisationsen uber derartige Änderungen in Kennnis zu setzen. Untener keinens umstanden ist der Hersteller haftbar fur direkte, indirekte, spezielle, zufällige oder Folgeschadchen, die durch die Nutzung oder Unmoglichkeit der Nutzung des Produktors oder der Dokumentation entstehen, selbst wenn auf die Mochigkeit solcher Schaden hingewiesen wurde. Dieses Dokument enthalt Materialien, die durch Copyright geschuzt sind. Alle Rechte sind vorbehalten. Es ist untersagte,这点 Diebenungsanleitung oder Teile daraus ohne de schriftliche Einwiling der Autoren in irgendener Form zu vervielfaltigen oder zu verbreiten, in welcher Form, zu welchem Zweck und mit welchen Mitteln auch immer. Produktnamen, die in thisem Dokument erwahnt werden, denen ausschließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in thisem Dokument erwahnt werden, sind eingetragenes Eigentum des jeweiligen Inhabers.
