BEDIENUNGSANLEITUNG ACK340 U+ KeySonic

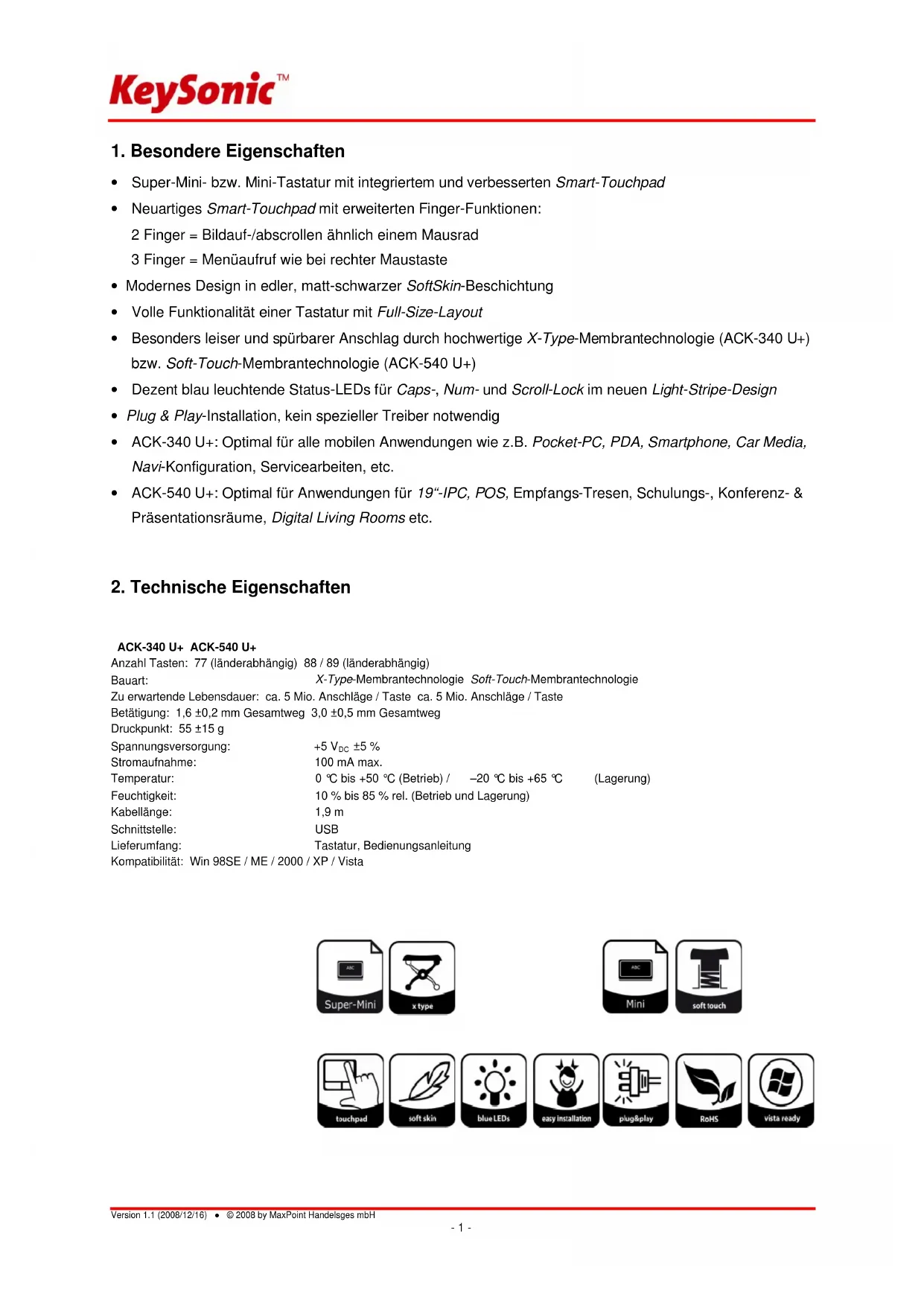

1. Besondere Eigenschaften

Super-Mini- bzw. Mini-Tastatur mit integriertem und verbesserten Smart-Touchpad
Neuartiges Smart-Touchpad mit erweiterten Finger-Funktionen:

2 Finger = Bildauf-/abscritlenähnlich einem Mausrad
3 Finger = Menüaufruf wie bei rechter Maustaste

• Modernes Design in edler, matt-schwarzer SoftSkin-Beschichtung
• Volle Funktionalität einer Tastatur mit Full-Size-Layout
• Besonderss leiser und spürbarer Anschlag durch hochwertige X-Type-Membrantechnologie (ACK-340 U+) bzw. Soft-Touch-Membrantechnologie (ACK-540 U+)
• Dezent blau leuchtende Status-LEDs für Caps-, Num- und Scroll-Lock im neuen Light-Stripe-Design
• Plug & Play-Installation, kein spezieller Treiber notwithstanding
• ACK-340 U+: Optimal für alle mobilen Anwendungen wie z.B. Pocket-PC, PDA, Smartphone, Car Media, Navi-Konfiguration, Servicearbeiten, etc.
• ACK-540 U+: Optimal für Anwendungen für 19"-IPC, POS, Empfangs-Tresen, Schulungs-, Konferenz- & Präsentationsräume, Digital Living Rooms etc.

2. Technische Eigenschaften

ACK-340 U+ ACK-540 U+

Anzahl Tasten: 77 (länderabhängig) 88 / 89 (länderabhängig)

Bauart: X-Type-Membrantechnologie Soft-Touch-Membrantechnologie

Zu erwartende Lebensdauer: ca. 5 Mio. Anschlage / Taste ca. 5 Mio. Anschlage / Taste

Betätigung: 1,6 ±0,2 mm Gesamtweg 3,0 ±0,5 mm Gesamtweg

Druckpunkt: 55 ± 15g

Spannungsvorsorgung: +5V_DC ± 5%

Stromaufnahme: 100 mA max.

Temperatur: 0 °C bis +50 °C (Betrieb) / -20 °C bis +65 °C (Lagerung)

Feuchtigkeit: 10% bis 85% rel. (Betrieb und Lagerung)

Kabellange: 1,9 n

Schnittstelle: USB

Lieferumfang: Tastatur, Bedienungsanleitung

Kompatilität: Win 98SE / ME / 2000 / XP / Vista

3. Installation der Tastatur

3.1 System-Voraussetzungen

These Tastatur erfordert einen PC mit USB-Anschluss und einem der folgenden Betriebssysteme:

Windows 98SE / ME / 2000 / XP / Vista

3.2 Anschluss der Tastatur an den PC

Um ihre Tastatur zu installieren, führen Sieitte folgende Schritte aus:

• Schlieben Sie ihre Tastatur über eine frei USB-Buchse an ihren Rechner an.

• Alle aktuellen Betriebssysteme mit Unterstützung für Plug & Play werden ihre Tastatur automatisch erkennen und die erforderlichen Treiber laden. Unter Umständen folgen Sieitte den Anweisungen auf Ihrm Bildschirm. In manchen Fällen ist gemäß den Bildschirmanweisungen die Installations-CD Ihres Betriebssystems erforderlich.

Ältere Betriebssysteme unterstützen nicht immer das automatische Erkennen von USB-Geräten. Haben Sie ihre Tastatur über USB angeschlossen und macht sich genau dieser Fehler bei ihren bemerkbar, so haben Sie folgende Möglichkeit zur Lösung dieser Problems:

• Machen Sie ein Update Ihres Betriebssystems und beginnen wieder mit Schritt 1.2
• Kontrollieren Sie, ob Ihr BIOS-System USB-Tastaturen unterscht*. Manche Hersteller bieten BIOS-Updates im Internet zum Downloaden an.

• Sollten andere Buchstaben oder Zahlen auf dem Bildschirm erschreiben, als Sie eingegeben haben, so kontrollieren Sie in Ihr Betriebssystem die Länderinstellung*.

• Einzelheiten entnahmen Sie der Dokumentation Ihres PCs.

4. Bedienung der Tastatur

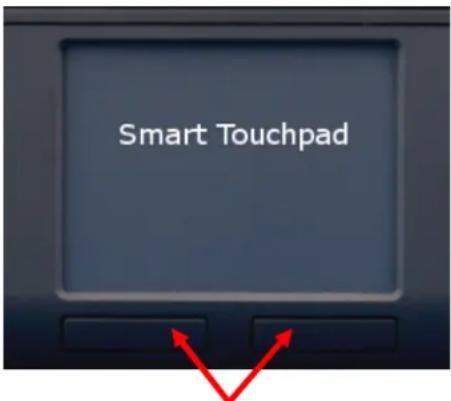

4.1 Touchpad

Als Mausersatz ist diese Tastatur mit einem verbesserten SmartTouchpad einschließlich zwei Mausfunktionstasten ausgestattet, welche einecomfortable und ergonomische Bedienung des PCs von z. B. einem Sofa aus gestattet. Dabei ist die Bedienung des Touchpads so einfach wie genial.

• Gleiten Sie mit dem Finger sanft über die Oberfläche des Touchpads, um den Cursor zu bewegen und tippen Sie daraufuf, um zu „klichen".
• Klick-, Doppelklick-, Markier- und Ziehfungtionen konnen direkt durch das Tippen auf die Oberfläche des Touchpads ausgeführrt werden. Sie brauchen damit keine große Kraft auszuuben. Das Beste Ansprechverhalten erzielt man durch leichtes und schmelles Klicken (wahlweise konnen Sie dazu natürlich auch die Maus-Funktionstasten verwenden).

Mausfunktionstasten

• Um zu „ziehen“, zeichnen oder zu markieren, müssen Sie einen Doppelklick auf das Touchpad ausüben, wobei der Finger nach dem zweiten Klick auf dem Touchpad verbleibt. Dann gleiten Sie mit dem Finger über das Touchpad, um die Bewegung zu vollziehen.
• Legen Sie zwei Finger auf das Touchpad undGLEiten Sie darüber,um in Ihrer Anwendung auf- und abzuscrollen (identisch einem Maus-Scrollrad).
  Tippen Sie mit drei Finger auf die Oberfläche des Touchpads, um an entsprechender Stelle des Cursor das Kontextmenü aufzurufen (identisch der rechten Maus-Taste).
• Bei Notebooks mit bereits integriertem Touchpad und Hausfunktionstasten, müssen Sie bei der Verwendung der Tastatur diese internen Steuergeräte deaktivieren, falls es zu Fehlermeldungen oder Funktionstörungen kommt*.
• Um die Doppelklick-Geschwindigkeit und die Geschwindigkeit der Cursor-Bewegungen langsamer oder schneller zu machen, verändern Sie die Einstellungen der Maus-Optionen in Ihr Systemsteuerung unter Windows*.

Hinweis: Die Sensitivität (Empfindlichkeit) sowie das Deaktivieren der Klick-Funktion des Touchpads latent sich nicht verändern. Auch gibt es hierfür keinen separates Treiber, der diese Einstellungen unterstützen.

• Einzelheiten entnehmen Sie der Dokumentation Ihres PCs.

4.2 Tasten mit doppelten Funktionen

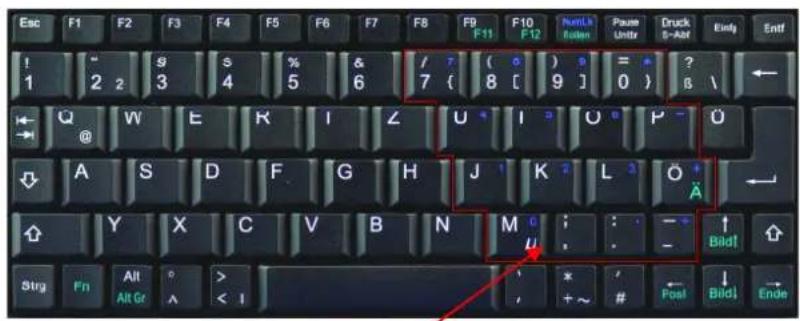

Virtueller Ziffernblock

• Beim Layout der Tastatur handelt es sich um ein spezielles Platz sparenderes Layout mit dem von Notebooks her bestehtten virtuellen Ziffernblock. Drücken Sie die Taste NumLk in der obersten Tastenreihe, um den virtuellen Ziffernblock ein-bzw. auszuschalten. (Tasten erhalten die blau aufgedruckten Bedeutungen)
• Bei aktivierter Num Lock-Funktion konnen Sie auch die Taste Fn in der linken unteren Ecke gedrückt halten, um den virtuellen Ziffernblock temporär zu deaktivieren. Das ist besondere praktisch, wenn Sieiben den vielen Zahlen zwischen durch auch Buchstaben schnell eingeben möchten.

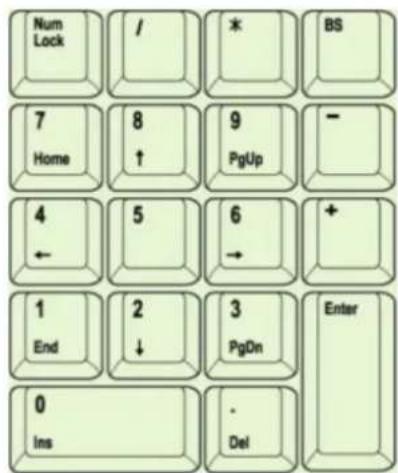

• Ohne vorher aktivierter Num Lock-Funktion steuert die gedrückt gehaltene Fn-Taste die integrierten Positionstasten setzen wie bei einem externen Ziffernblock (siehe Bild):

• Unabhängig von der ein- bzw. ausgeschalteten NumLk-Funktion werden durch das gleichzeitige Drucken der Fn-Taste mit den folgenden Tasten weitere Doppelfunktionen ausgelöst:

Alt Gr, F11, F12, Rollen, Bild , Pos1, Bild , Ende

Wenn Sie also z. B. das „€-Zeichen benötigten, müssen Sie folgende Tasten gleichzeitig drücken:

Fn + Alt Gr + E

5. Reinigung der Tastatur

• Staub entfernen Sie mit einem Pinsel, mit sanfter Druckluft oder mit einem Staubsauger mit Bürstenkopfdüse.
• Feinen Schmutz entfernen Sie mit einem nicht allzu feuchten Lappen.
• Verwenden Sie KEINE scharfen Putzmittel, Lösungsmittel oder Benzin zur Reinigung der Tastatur.

Haftungsausschlusserklarung des Herstellers

Fur Informationen in this Dokument gehalt sich der Hersteller Änderungen ohne Mitteilung vor und gehen keinerlei Verpflichtungen ein. Durch these Dokument wird, weder ausgedrukt noch angeduit, keinerlei Garantie oder Erkräung in Bezug auf Qualität, Genauigkeit oder Eningung für einen bestimmten Zweck übernommen. Der Hersteller gehalt sich das Recht vor, jederzeit Änderungen zum Inhalt des Dokumentes zu machen und/oder die dazugehöriger Produkte unverbindlich zu ändern ohne Verpflichtung, Personen oder Organisationen über derartige Änderungen in Kennnis zu setzen. Unter denen umständen ist der Hersteller haftbar fur direkte, indirekte, spezielle, zufällige oder Folgeschaden, die durch die Nutzung oder Unmöglichkeit der Nutzung des Produktes oder der Dokumentation entstehen, selbst wenn auf die Mänglichkeit solcher Schaden hingewiesen wurde. Dies Dokument enthalt Materialien, die durch Copyright geschützt sind. Alle Rechte sind vorbehalem. Es ist entsprechend, diese Bedienungsanleitung oder Teile daraus ohne die schriftliche Einwilligung der Autoren in irgendeiner Form zu vervieftfigen oder zu verbreiten, in welcher Form, zu welchem Zweck und mit welchen Mitteln auch immer. Produktnamen, die in dieser Dokument erwähn werden, dienen ausschließlich als Verkaufsbezeichnung. Alle Handelsmarken, Produktnamen oder Markennamen, die in this dem Dokument erwähn wurden, sind eingetragenes Eigentum des jeweiligen Inhabers.
