BEDIENUNGSANLEITUNG WeatherStar INTENSO

V3.0DE - 1 Bedienungsanleitung Intenso Digitaler Fotorahmen / Wetterstation Folgen Sie bitte dieser Anleitung, um über die verschiedenen Funktionen des Intenso Digitalen Fotorahmens informiert zu werden.DE - 2

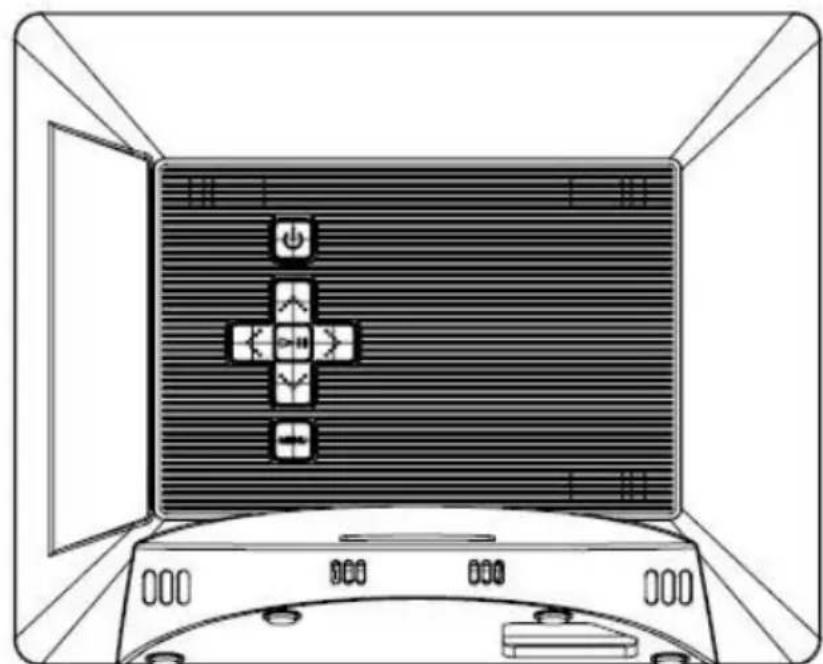

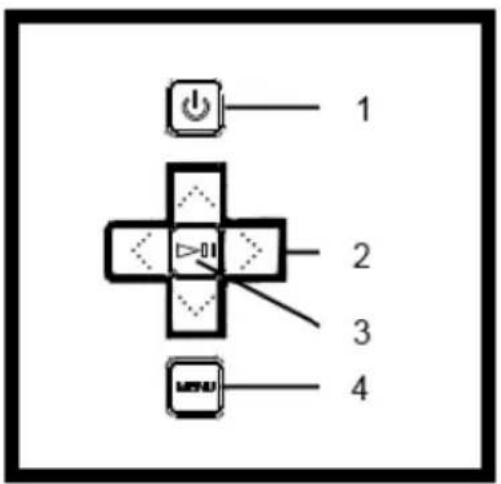

1) Tastenbelegung Geräterückseite

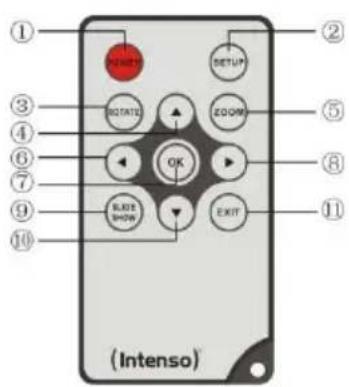

SETUP Anzeige der Einstellungen

ROTATE Drehung um 90° im Urzeigersinn

Bewegt den Cursor aufwärts

ZOOM Bei angehaltener Diashow das Bild vergrößern

Bewegt den Cursor nach links

Bestätigen des ausgewählten Menüpunktes

Bewegt den Cursor nach rechts

Bewegt den Cursor abwärts

EXIT Rückkehr in das übergeordnete Menü 1 Power On / Off 2 Navigationstasten 3 Play / Pause / OK Taste 4 Menü TasteDE - 3

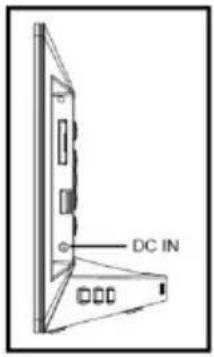

3) Anschließen und Einschalten des Intenso Digitalen Fotorahmens

Sicherheitshinweise: - Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein. - Öffnen Sie nicht das Gehäuse des Netzadapters. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag. Es enthält keine zu wartenden Teile. - Betreiben Sie den Netzadapter nur an geerdeten Steckdosen mit AC 100-240V~, 50/60 Hz. Wenn Sie sich der Stromversorgung am Aufstellungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach. - Benutzen Sie nur das beiliegende Netzadapter- und Netzanschlusskabel. - Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie das Netzteil aus der Steckdose. Halten Sie beim Abziehen immer das Netzteil selbst fest. Ziehen Sie nie an der Leitung.

4) Einlegen von Speicherkarten | Anschließen von USB Speichermedien

Folgende Speicherkarten - Formate werden vom Digitalen Fotorahmen unterstützt:

Hinweis: Der Digitale Fotorahmen ist nur für die Nutzung mit kompatiblen Speicherkarten und USB 2.0 Speichermedien (100mA) ausgelegt.

Secure Digital Card (SD™) Secure Digital High Capacity (SDHC™) Multimedia Card (MMC™) Memory Stick (MS) Setzen Sie die Speicherkarten mit dem Logo vom Display abgewandt in den Slot des Kartenlesers ein. Achtung: Die Karte bitte nicht mit Gewalt einsetzen! Das USB Speichermedium kann nur in einer Richtung in den USB Slot eingesetzt werden. Achtung: Das USB Speichermedium bitte nicht mit Gewalt einsetzen! Verbinden Sie das mitgelieferte Netzteil mit dem Digitalen Fotorahmen (DC-IN). Stecken Sie das andere Ende des Netzteils in die Steckdose. Der Digitale Fotorahmen startet nun automatisch. Drücken Sie kurz die Power-Taste, um den Digitalen Fotorahmen auszuschalten oder erneut einzuschalten.DE - 4

5) Allgemeine Bedienung

Hinweis: Dieses Gerät verfügt über eine Eco Funktion. Ist diese aktiviert (zum aktivieren bzw. deaktivieren öffnen Sie bitte die Einstellungen), schaltet es sich automatisch 4 Stunden nach der letzten getätigten Eingabe ab. Im Auslieferungszustand ist diese Funktion aufgrund gesetzlicher Bestimmungen bereits aktiviert.

a) Hauptmenü Nach dem Einschalten erscheint das Hauptmenü. Im Hauptmenü haben Sie die Auswahl zwischen den verschiedenen Funktionen des Digitalen Fotorahmens und dem Menüpunkt Einstellungen. Drücken Sie die Pfeiltasten auf der Fernbedienung oder die Pfeiltasten am Gerät, um einen Menüpunkt auszuwählen. Bestätigen Sie Ihre Wahl mit der Play / Pause / OK Taste auf der Fernbedienung oder auf dem Gerät.

b) Anzeigen von Fotos Sie können eine Diaschau auf zwei verschiedene Arten starten. Navigieren Sie im Hauptmenü zu der Funktion Foto. Bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Die Diaschau wird nun gestartet. Alternativ können Sie auch die Slideshow Taste auf der Fernbedienung drücken, um eine Diaschau direkt aus jeder anderen Funktion heraus zu starten. Drücken Sie die EXIT Taste auf der Fernbedienung oder die Menü Taste am Gerät, um die Diaschau zu verlassen und das Bilder-Vorschaumenü aufzurufen. Sie können nun zu einem Foto navigieren, Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät bestätigen und die Diaschau direkt von dieser Stelle fortsetzen. Durch erneutes Drücken der EXIT Taste im Bilder-Vorschaumenü gelangen Sie in den jeweils übergeordneten Datei- Ordner. So können Sie ganz einfach durch die verschiedenen Ordner Ihres Speichermediums navigieren. Funktionen während der Diaschau: - Durch Drücken der rechts oder links Pfeiltaste auf der Fernbedienung oder der Pfeiltasten am Gerät können Sie jeweils ein Foto vorwärts oder zurück springen. - Durch Drücken der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät stoppen Sie die Diaschau. Durch erneutes Drücken wird die Diaschau fortgesetzt. - Durch Drücken der ROTATE Taste auf der Fernbedienung können Sie das aktuell angezeigte Bild drehen. - Durch Drücken der ZOOM Taste auf der Fernbedienung können Sie das aktuell angezeigte Bild vergrößern. - Halten Sie die Play / Pause / OK Taste auf der Fernbedienung kurz gedrückt, um die ROTATE und ZOOM Funktion vom Gerät aus zu starten.DE - 5 c) Wetterfunktion Hinweis: Die Wetterprognose beruht auf Messungen der Umgebungstemperatur, der Luftfeuchtigkeit und des Luftdruckes über einen längeren Zeitraum. Eine ungünstige Positionierung des Außensensors, regionale Besonderheiten, Luftdruckschwankungen und ein zu kurzer Zeitraum für die Ermittlung der Daten (min. 24 Stunden) können die Ergebnisse beeinträchtigen. Der Außensensor: Einsetzen der Batterien: Lösen Sie die 4 Schrauben der Batteriefachabdeckung mit einem geeigneten Kreuzschraubendreher und setzen Sie 2 AAA Batterien ein. Achten Sie darauf, dass sich Plus- und Minuspol in der richtigen Position befinden. Verschließen Sie die Batteriefachabdeckung nun wieder mit den 4 Schrauben. Aufstellen des Außensensors: Bitte platzieren Sie den Außensensor an einem geschützten Ort, um Beeinflussungen der Messungen durch Regen oder direkter Sonneneinstrahlung zu vermeiden. Der Außensensor ist nach IPX3 spritzwassergeschützt. Vermeiden Sie jedoch einen Aufstellort, wo dieser direkt mit stehendem Wasser oder Schnee in Berührung kommen kann. Idealerweise hängen Sie den Außensensor an eine geeignete Außenwand. Wichtig: Der Außensensor darf keinesfalls liegend positioniert werden. Er darf nur aufrecht aufgestellt werden. Die Wetteranzeige: Navigieren Sie im Hauptmenü zu der Funktion Wetter und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Im linken Drittel sehen Sie den Wohlfühlindikator. Dieser gibt Ihnen durch verschiedene Symbole einen Schnellüberblick über die Außen Luftfeuchte: Die Außenluftfeuchtigkeit ist niedrig (trocken). Die Außenluftfeuchtigkeit liegt für die meisten Menschen im komfortablen Bereich. Die Außenluftfeuchtigkeit ist hoch (feucht).DE - 6 Im mittleren Drittel werden Ihnen das eingestellte Datum, die Uhrzeit und die Wetterprognose angezeigt:

Im rechten Drittel werden Ihnen die Außentemperatur und die Außenluftfeuchte grafisch als Säule dargestellt, sowie die Innentemperatur, Innenluftfeuchtigkeit, Außentemperatur und Außenluftfeuchtigkeit nummerisch angezeigt. Drücken Sie die Play / Pause / OK Taste auf der Fernbedienung oder am Gerät, um in der Anzeige zwischen Fahrenheit und Grad Celsius zu wechseln.

d) Kalender Navigieren Sie im Hauptmenü zu der Funktion Kalender und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Im Kalender Modus werden Ihnen die aktuelle Uhrzeit, das aktuelle Kalenderblatt, sowie (bei eingelegtem Speichermedium mit unterstützten Fotodateien) eine Diaschau angezeigt. Sie können mit den Pfeiltasten auf der Fernbedienung oder am Gerät den Tag und den Monat für das angezeigte Kalenderblatt ändern.DE - 7 e) Dateisystem Navigieren Sie im Hauptmenü zu der Funktion Datei und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Es werden Ihnen nun alle Ordner und Dateien des ausgewählten Speichermediums angezeigt. Navigieren Sie mit den Pfeiltasten auf der Fernbedienung oder am Gerät auf den gewünschten Unterordner und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Ihnen werden nun alle Dateien und Ordner innerhalb des gewählten Ordners angezeigt. Mit der EXIT Taste auf der Fernbedienung oder der Menü Taste am Gerät gelangen Sie wieder zurück in die nächst höhere Dateiebene. Um eine Datei direkt aus dem Dateisystem zu öffnen, navigieren Sie bitte zu der gewünschten Datei und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Die Datei wird nun wiedergegeben. Um eine Datei oder einen gesamten Ordner auf dem ausgewählten Speichermedium zu löschen, navigieren Sie bitte zu der gewünschten Datei und halten Sie die Play / Pause / OK Taste kurz gedrückt. Ihnen wird nun ein Dialogfeld angezeigt, in welchem Sie, um ein ungewolltes Löschen zu vermeiden, den Löschvorgang bestätigen müssen. Drücken Sie erneut die Play / Pause / OK Taste und die gewünschte Datei oder der gewünschte Ordner wird nun gelöscht. Drücken Sie die Menü / Exit Taste, um wieder zurück in die Dateiübersicht zu wechseln.

f) Ändern der Einstellungen Navigieren Sie im Hauptmenü zu der Funktion Einstellungen und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Ihnen stehen nun folgende Einstellungsmöglichkeiten zur Verfügung: Foto, Datum und System. Navigieren Sie zum gewünschten Menüpunkt und bestätigen Sie Ihre Auswahl mit der Play / Pause / OK Taste auf der Fernbedienung oder am Gerät. Es werden Ihnen nun alle zugehörigen Einstellungsmöglichkeiten angezeigt. Mit den Auf-/Abwärts Pfeiltasten auf der Fernbedienung oder den Pfeiltasten am Gerät können Sie durch die einzelnen Einstellungsmöglichkeiten navigieren. Mit den Links / RechtsPfeiltasten können Sie die Einstellungen direkt anpassen. Zum Verlassen der Einstellungen drücken Sie die Zurück Taste, Ihre geänderten Einstellungen werden übernommen.DE - 8

Einstellmöglichkeiten Beschreibung Foto Anzeigemodus Wählen Sie zwischen Diaschau, Miniaturbild und manueller Auswahl aus. Anzeigeformat Wählen Sie zwischen Original und Passend zuschneiden aus. Anzeigedauer Einstellen der Anzeigedauer der einzelnen Bilder während der Diashow. Anzeigehäufigkeit Wählen Sie zwischen einer einmaligen Anzeige aller Bilder und einer Endlosschleife. Übergangseffekt Wählen Sie einen bestimmten Übergangseffekt oder eine zufällige Auswahl der Übergangseffekte. Datum Anzeigemodus Wählen Sie zwischen Monatskalender und Uhr Datum Einstellen des aktuellen Datums. Uhrmodus Einstellen des Formates der Uhrzeit: 12 (AM / PM) Stunden oder 24 Stunden. Uhrzeit Einstellen der aktuellen Uhrzeit. System Einstellungen Sprache Wählen Sie die gewünschte Sprache aus. Helligkeit Wählen Sie die gewünschte Helligkeit des Displays aus. Kontrast Wählen Sie den gewünschten Kontrast des Displays aus. Sättigung Wählen Sie die gewünschte Farbsättigung des Displays aus. Autom. Einschalten Aktivieren/Deaktivieren Sie das automatische Einschalten. Einschaltzeit Wählen Sie die Uhrzeit des automatischen Einschaltens. Autom. Ausschalten Aktivieren/Deaktivieren Sie das automatische Ausschalten. Ausschaltzeit Wählen Sie die Uhrzeit des automatischen Ausschaltens. Wiederholung Einstellen der Häufigkeit des automatischen Einschaltens. (Jeden Tag, Mo. bis Fr., Wochenende, Einmal). Eco Wenn Sie diese Funktion aktivieren, schaltet sich das Gerät automatisch 4 Stunden nach der letzten getätigten Eingabe aus. Möchten Sie das Gerät über einen längeren Zeitraum nutzen, deaktivieren Sie diese Funktion bitte. Werkseinstellungen Stellen Sie die Werkseinstellungen wieder her. Version Die aktuelle Versionsnummer wird angezeigt. Update Sollte auf www.intenso.de ein Firmware Update zur Verfügung stehen, können Sie es über diesen Menüpunkt installieren.DE - 9

6) Produkt Spezifikationen

Anzeige Digitales TFT LCD Display Größe: 8” Zoll (20,32 cm sichtbare Bilddiagonale) Anzeigemodus: 4:3 Auflösung: 800 x 600 Pixel Netzteil Input: 100~240V AC, 50/60Hz Output: 5V 1A DC USB Port USB Host 2.0 (High Speed) Unterstützt USB Speichermedien Unterstützte Speicherkarten Secure Digital Card (SD™) Secure Digital High Capacity (SDHC™) Multimedia Card (MMC™) Memory Stick (MS) Unterstütztes Bildformat JPEG, Maximale Auflösung:9000*9000 Pixel Betriebstemperatur 0°C ~ +40°C Abmessungen ~215*175*75 mm Gewicht ~440 gr. Zubehör Fernbedienung (inkl. Batterie), Netzgerät (Ktec KSAS0050500100VED), Außensensor, mehrsprachige Bedienungsanleitung.

Wissen Sie einmal nicht weiter? Unsere Technische Service Hotline beantwortet gerne weitere Fragen: +49 (0) 900 1 50 40 30 für 0,39 €/Min. aus dem deutschen Festnetz. Mobilfunkpreise können abweichen.

Viel Spaß mit Ihrem Digitalen Fotorahmen von Intenso!DE - 10 Pflege und Wartung Pflege Um die Gefahr von elektrischen Stromstößen zu vermeiden, entfernen Sie bitte weder die Schrauben noch das Gehäuse. Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Setzen Sie dieses Gerät weder Regen noch Feuchtigkeit aus. Stellen Sie keine Gegenstände in der Nähe des Gerätes ab, die Wasser oder andere Flüssigkeiten speichern. Installieren Sie diesen Bilderrahmen nicht in der Nähe von Heizungen, Öfen oder anderen Wärme abgebenden Geräten. Öffnen Sie das Gehäuse nicht. Versuchen Sie bitte keine eigene Reparatur. Überlassen Sie dieses dem Fachpersonal. Vermeiden Sie die Benutzung auf sandigen Plätzen. Bitte stecken Sie den Netzteil-Anschluss-Stecker komplett in die vorhandene Öffnung des DF. Nur so können Sie elektrostatische Aufladung vermeiden. Verbinden Sie alle Anschlüsse korrekt und sicher. Bitte drücken Sie nicht auf das Display. Schützen Sie das Display vor starker Sonneneinstra hlung. Der Bilderrahmen spielt nur kompatible Dateiformate ab. Bilder können durch Rechte Dritter geschützt sein. Das Abspielen ohne Lizenz kann Copyright Rechte verletzen. Bitte berühren Sie den DF während des Betriebes nicht mit metallischen Gegenständen. Bitte vermeiden Sie die Benutzung auf Kissen, Sofas oder anderen Wohngegenständen, die eine Wärmeentwicklung unterstützen, da die Gefahr einer Überhitzung des Gerätes besteht. Bitte entfernen Sie keine Speicherkarten während des Lesevorganges. Anderenfalls kann es zu Systemabstürzen oder Datenverlust kommen. Bitte stellen Sie das Gerät nicht während einer laufenden Diashow aus. Bitte verpacken Sie das Gerät nicht direkt nach einem längeren Gebrauch. Stellen Sie eine ausreichende Abkühlung sicher. Es besteht sonst die Gefahr der Überhitzung. Um einen besseren Service zu gewährleisten, kann es zu Änderungen in der Betriebsanleitung kommen.

Wartung des Gerätes Das Gerät muss ausgeschaltet sein. Sprühen oder Tragen Sie niemals eine Flüssigkeit direkt auf das Display oder Gehäuse auf.

Säuberung des Displays / Gehäuses / Rahmens Wischen Sie Gehäuse, Rahmen und LCD Display vorsichtig mit einem weichen, fussel - und chemikalienfreien Tuch ab. Verwenden Sie nur Reinigungsmittel, die speziell für LCD -Displays bestimmt sind.

Entsorgung von Elektro-Altgeräten

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2002/96/EC Alle Elektro- und Elektroaltgräte müssen getrennt vom Hausmüll über die dafür vorgesehenen staatlichen Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung von Elektro-Altgeräten vermeiden Sie Umweltschäden.EN - 1 User manual Intenso Digital Photo Frame / Weather Station Please comply with the following instructions to be informed about the different functions of the Intenso digital photo frame.EN - 2
