Produkttyp	Gaskochfeld mit Elektroplatte
Marke	HOTPOINT-ARISTON
Modell	PC 640 T (AN) R HA
Kategorie	Kochfeld
Anzahl Gasbrenner	4 (Typen: Schnell, Halbschnell, Hilfsbrenner, Dreifachkranz je nach Konfiguration)
Anzahl Elektroplatten	1
Maximale Leistung Schnellbrenner (R)	3,00 kW
Maximale Leistung Halbschnellbrenner (S)	1,65 kW
Maximale Leistung Hilfsbrenner (A)	1,00 kW
Maximale Leistung Dreifachkranzbrenner (TC)	3,30 kW
Stromversorgung	230 V ~ 50/60 Hz
Kompatible Gasart	Erdgas (G20/G25) oder Flüssiggas (Butan/Propan) – umstellbar mittels Düsen
Gasversorgungsdruck (Frankreich)	Erdgas: 20 mbar (Nenndruck); Flüssiggas: 28-30 mbar (Nenndruck)
Geräteklasse	Klasse 3 (Einbau)
Sicherheitseinrichtungen	Sicherheitsthermoelement an den Gasbrennern, Betriebsanzeige der Elektroplatte
Zündung	Automatische elektronische Zündung durch Druck auf den Drehknopf
Tischabmessungen (B x T)	60 cm x 50 cm (geschätzt)
Oberflächenmaterial	Edelstahl (je nach Modell)
Gewicht ca.	15-20 kg
Enthaltenes Zubehör	Topfroste, zusätzliche Düsen, Befestigungshaken, Dichtungsband
Pflege	Reinigung mit feuchtem Schwamm; keinen Dampfreiniger verwenden

Häufig gestellte Fragen - PC 640 T (AN) R HA HOTPOINT-ARISTON

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob die Gasauslassöffnungen nicht verstopft sind, ob die abnehmbaren Teile des Brenners korrekt montiert sind und ob es keine Luftzüge gibt. Stellen Sie außerdem sicher, dass das Gas geöffnet ist und der Drehknopf lange genug (2-3 Sekunden) gedrückt wird, um die Flammensicherheit zu aktivieren.

Warum ist die Flamme nicht gleichmäßig?

Eine ungleichmäßige Flamme kann durch verstopfte Gasöffnungen, falsche Montage der Brennerteile oder Luftzüge um das Kochfeld verursacht werden. Reinigen Sie die Öffnungen mit einer Nadel und setzen Sie den Brenner korrekt zusammen.

Was tun, wenn die Flamme erlischt, nachdem der Drehknopf losgelassen wurde?

Bei Modellen mit Flammensicherheit müssen Sie den Drehknopf mindestens 2-3 Sekunden gedrückt halten, damit das Thermoelement aufheizen kann. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Öffnungen vor der Sicherheitseinrichtung nicht verstopft sind.

Der Brenner erlischt in der Minimalposition: Was ist zu überprüfen?

Überprüfen Sie, ob die Gasauslassöffnungen nicht verstopft sind, ob keine Luftzüge vorhanden sind und ob die Mindesteinstellung korrekt vorgenommen wurde (siehe Abschnitt 'Mindesteinstellung' der Anleitung).

Warum stehen meine Töpfe auf den Rosten instabil?

Stellen Sie sicher, dass der Topfboden vollkommen flach ist, der Topf mittig auf dem Brenner steht und die Roste nicht verkehrt herum sind. Verwenden Sie Gefäße, die auf den Brennerdurchmesser abgestimmt sind.

Wie reinigt man die Gasbrenner?

Waschen Sie die abnehmbaren Teile der Brenner häufig mit heißem Wasser und einem milden Reinigungsmittel. Entfernen Sie gründlich Ablagerungen. Trocknen Sie sie gut ab, bevor Sie sie wieder montieren. Verwenden Sie niemals einen Dampfreiniger.

Wie stelle ich das Gerät auf Butan- oder Propangas um?

Ersetzen Sie die Düsen der Brenner durch die für das neue Gas geeigneten Düsen (siehe Tabelle 1). Schrauben Sie die Düsen mit einem 7-mm-Schlüssel heraus und setzen Sie die neuen ein. Passen Sie gegebenenfalls auch die Mindesteinstellung an. Bewahren Sie das alte Etikett auf und ersetzen Sie es durch das des neuen Gases.

Was tun bei versehentlichem Erlöschen der Flamme?

Drehen Sie den Drehknopf sofort auf die Aus-Position und warten Sie mindestens 1 Minute, bevor Sie erneut zu zünden versuchen. Versuchen Sie niemals, ein Feuer mit Wasser zu löschen; verwenden Sie einen Deckel oder eine Feuerdecke.

Wie schalte ich die Elektroplatte ein?

Drehen Sie den entsprechenden Drehknopf im oder gegen den Uhrzeigersinn, um eine der 6 Positionen zu wählen (1–6, 0 = aus). Die Betriebsanzeige leuchtet auf, sobald der Drehknopf nicht mehr auf 0 steht.

Welche Sicherheitsvorkehrungen für Kinder?

Das Gerät wird während des Betriebs sehr heiß. Lassen Sie Kinder unter 8 Jahren nicht unbeaufsichtigt in die Nähe kommen. Legen Sie keine Gegenstände auf die Kochflächen und lassen Sie den Glasdeckel niemals offen, wenn die Brenner heiß sind.

BEDIENUNGSANLEITUNG PC 640 T (AN) R HA HOTPOINT-ARISTON

Bedienungsanleitung,2

Hinweise,5

Kundendienst,9

Beschreibung Ihres Gerätes,12

Installation,60

Inbetriebsetzung und Gebrauch,65

Vorsichtsmaßregeln und Hinweise,67

Reinigung und Pflege,67

Störungen und Abhilfe,68

NL

Nederlandss

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

ZUR BEACHTUNG: Bei Gebrauch wird desses Gerät und alle zugänglichen Teile sehr heißt. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kennnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder

sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahlnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigungssund Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführrt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser loschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuERfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen halten.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgerate.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heißt sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

NL

Belangrijk

Geben SieitteFolgendesan:

das Geratemodell (Mod.)
- die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet. !Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und halten Sie ausschließlich Original-Ersatzteile einbauen.

NL

Service

U moet doorgeven:

Description de l'ordinateil

Vue d'ensemble

Beschreibung Ihres Gerätes

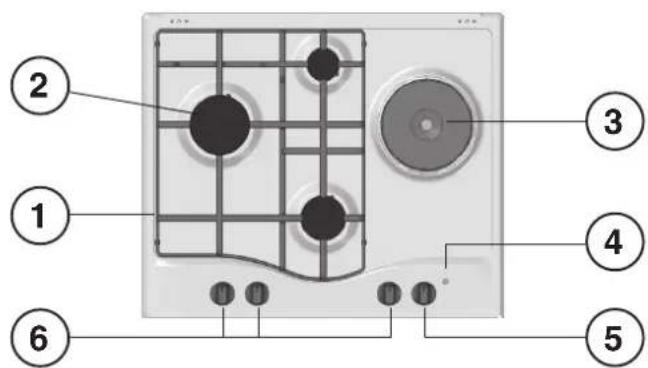

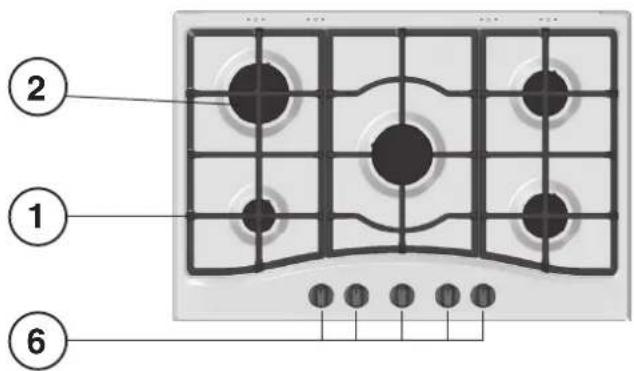

Geräteansicht

1 KOCHMULDENROSTE
2 GASBRENNER
3 ELEKTROPLATTE
4 Kontrolleuchte ELEKTROPLATTE
5 Reglerknöpf ELEKTROPLATTE
6 Reglerknöppe GASBRENNER
7 GASBRENNER-ZUNDKERZE
8 SICHERHEITSVORRICHTUNG*

ELEKTRIOPLATTEN: Diese können von unterscheidlich durchmesser und verschiedene Leistungen sein.
- Betriebsanzeigeleuche der ELEKTKROPLATTE: Diese leuchtet, sobald der Reglerknopf in eine von der Position AUS abweichende Stellung gebracht wird.
GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
- Reglerknöpf für GASBRENNER und ELEKTROPLATTE: zur Regulierung der Flamme bzw. der Leistung.
- GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.
- SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme unversehens erlösen sollte und unterbricht automatisch die Gaszufuhr.
* Nur bei einigen Modellen.

NL

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damit Sie sie jederzeit zu Rate ziehen konnen. Sorgen Sie davon, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Mochigkeit hat, darin nachschlagen zu konnen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jege unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerat darf nur in ständig belufteten, und den Vorschriften der einschlögigen Norm:
NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

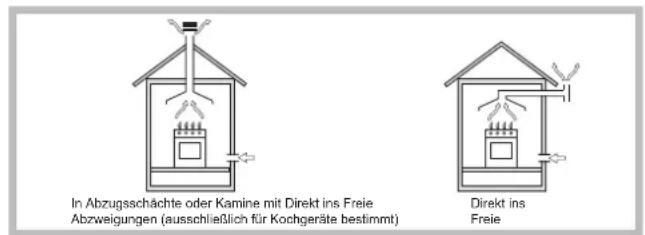

- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen damit 2m^3/h pro kW der installierten Leistung nicht unterschreiben.

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm^2 verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, beidenessich nichtum Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder

um Schlafzimmer handeln darf.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unter den abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnten, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzarw in einem Abstand von mindestens 650~mm (siehe Abbildung).
  Die an die Dunstabzugshaube angrenzenden Hangeschranke sind in einem Abstand von mindestens 420~mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hangeschrank installiert werden, muss zwischen Hangeschrank und Arbeitsplatte ein Abstand von mindestens 700~mm bestehen.

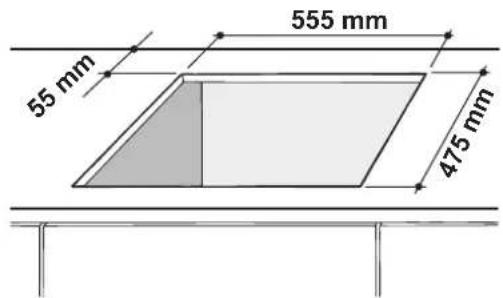

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40~mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten,

sollten samtliche zur Verfugung stehenden Haken verwendet werden.

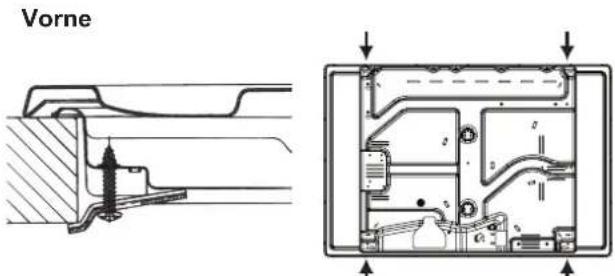

Haken-Befestigungsschema

Position der Haken fur Position der Haken fur Arbeitsplatten H = 20mm Arbeitsplatten H = 30mm

Position der Haken fur Hinten Arbeitsplatten H = 40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20mm von der Kochmeldenunterseite eingehalten werden.

Beluftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 ~mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kuhlsystem-Zwangsbeluftung müssen Ab- und

Zuluftöffnungen vorgesehen werden, um eine geeignete Belüfung im Innern des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektröanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wir die Kochmulde über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erreichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.

BE

! Das Kabel muss regelmäßig kontrolliert werden und damit nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschiedene Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden.

Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)

• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschlauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installmenten.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussrück, dessen Dichteit durch einen Dichtring gewährleistet wird. Muss das Anschlussrück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussrück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schlauche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendener Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüfen Sieitte alle Anschlusses auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzen Heraus.
2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düsen").
3. Setzen Sie sãmtliche Teile in umgekehrter Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.

Austausch der Düsen bei Brennern mit unabhängiger "Doppelflamme"

1. Die Kochflächenroste abnehmen und die Brenner aus ihren Sitzen herausnahmen. Die Brenner bestehen aus zweieparaten Teilen (siehe Abbildungen);
2. Die Dusen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Der innere Brenner verfügt über eine Duse, der äußere Brenner ragegen über zwei (derselben Abmessung). Tauschen Sie die Dusen gegen die für die neue Gasart geeigneten Dusen (siehe Tabelle 1) aus.
3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

Austausch der Düsen des Brenner mit Dreifachkrone

1. Die Kochfeldroste abnehmen und die Brenner aus ihren Sitzen Herausnahmen. Die Brenner bestehen aus zwei separates Teilen (siehe Abbildungen);
2. Die Dusen unter Zuhilfenahme eines 7 mm Steckschlüssels ausschrauben. Tauschen Sie die Dusen gegen die für die neue Gasart geeigneten Dusen (siehe Tabelle 1) aus. Die beiden Dusen haben die gleiche Bohrung.
3. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

• Einstellung der Brenner-Primäreluft An den Brennern ist keine Primärelufteinstellung erforderlich.

• Minimumeinstellung

• Drehen Sie den Brenner auf Minimum;

1. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die inneren oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine keine, gleichmäßige Flamine erreicht wird.

2. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.

3. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.
4. Nach erfolgter Neuregelung sind die auf den BypassLinien angebrachten Siegel mit Siegellack oderähnlichem Material zu erneern.

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.

! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

! Sollete der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EWG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EWG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/CEE vom 30.11.09 (Gas) und nachfolgenden Änderunge. - 2012/19/EC und nachfolgenden Änderunge.

BE

Merkmale der Brenner und Dusen

Tabelle 1			Erdgas					Flüssigas
Brenner Durch-	messer(mm)	Wärme-leistungkW(p.c.s.*)Reduz.	PuisancethermiquekW(p.c.s.*)Nominal	By-pass1/100(mm)	Düse1/100(mm)	Menge*(g/h)Butan Propan G20(mm)		Düse1/100(mm)	Wärme-leistungkW(p.c.s.*)Nominal	Menge*(l/h)	Wärme-leistungkW(p.c.s.*)Nominal	Menge*(l/h)G25
Starkbrenner (R)	100	0.70	3.00	39	86	218	214	132 (H)	3.00	286	3.00	332
Reduzierter Starkbrenner (RR)	100	0.70	2.60	39	80	189	186	122 (H)	2.60	248	2.60	288
Mittelstarker Brenner (S)	75	0.40	1.65	28	64	120	118	96 (Z)	1.65	157	1.65	183
Hilfsbrenner (A)	55	0.40	1.00	28	50	73	71	79 (6)	1.00	95	1.00	111
Drei Flammenkränze (TC)	130	1.50	3.30	61	65x2	240	236	103x2	3.30	314	3.30	365
Schnellbrenner (UR)	100	0.70	3.40	39	91	247	243	123	3.40	324	3.40	376
Semi-Fischbräter (SP)	—	0.70	1.50	39	60	109	107	88	1.50	143	1.50	166
Doppelflammen(DCDR Innen)	30	0.40	0.90	27	44	65	64	74	0.90	86	0.90	100
Doppelflammen(DCDR Außen)2 Düssen	130	1.50	4.10	61	70x2	298	293	110x2	4.10	390	4.10	454
Versorgungs-druck	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525		251530

• Bie 15^ und 1013,25 mbar-Trockengas
  Propangas oberer Heizwert = 50,37MJ / kg
  Butan oberer Heizwert = 49,47MJ / kg
  Erdgas G20 oberer Heizwert = 37,78 MJ / m^3
  Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PC 631 X/HA
PC 631/HA

PC 640 X/HA
PC 640 R/HA
PC 640 /HA

PC 640 T X/HA
PC 640 T GH/HA
PC 640 T AX/HA
PC 640 T R/HA
PC 640T GH R/HA
PC 640 T E X/HA

PC 730 RT GH/HA
PC 730 RT X/HA

PC 750 X/HA
PC 750 AX /HA

PC 750 TX/HA
PC 750 T AX /HA
PC 750 T GH /HA
PC 750 T XX /HA
PC 750TR/HA
PC 750 T/HA
PC 750 TEX/HA

PC 760 FX/HA
PC 760 F R /HA

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählthe Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS
Maximum
Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung. Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heißt wird.

Es genugt namlich, auf den Reglerknopf zu drucken und.
ihn dann gleichzeitig nach links zu drehen. Die hierbei erzeugten Funken bewirken die Zündung des Brenners.
Nach der Zündung der Flamme ist noch ein ausreichender
Druck auf den Reglerknopf beizubehalten, um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollete der Brenner ungewollterweise erloschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Brenner mit "unabhängiger Doppelflamme"

Dieser Gasbrenner ist aus zwei konzentrischen Feuerstellen gebildet, die unabhängig voneinander, oder auch zusammen in Betrieb genommen werden können. Der gemeinsame Einsatz, bei maximaler Einstellung, entwickelt eine derart hohe Leistung, dass die Kochzeiten im Vergleich zu den herkömmlichen Brennern erheblich herabgesetzt werden. Der doppelte Flammenkranz erhögt außer dem eine gleichmäßige Wärmeverteilung auf dem Boden des Kochgeschirrs, besonderss dann, wenn beide Brenner auf Minimumeinstellung in Betrieb genommen werden. Es kann Kochgeschirr jeglicher Abmessung eingesetzt werden.

Zum optimalen Einsatz des Brenners mit Doppelkrone sollenne niemals gleichzeitig die Innenkrone auf Minimum und die Außenkrone auf Maximum eingestellt werden. Verwenden Sie bei kleinen Töpfen jedoch nur den inneren Brenner. Jeder einzeln Flammenkranz, aus denen ein Brenner mit "unabhängiger Doppelflamme" gebildet ist, verfügt über einen eigenen Reglerknopf:

Der mit dem Symbol (G) gekennzeichne Reglerknopf steuert den äußeren Flammenkranz;

Der mit dem Symbol gekennzeichene, den inneren Flammenkranz.

Zur Zündung eines jeder Flammenkranzes drücken Sie den entsprchenden Reglerknopf bis zum Anschlag und drehen ihn

dann gegen den Uhrzeigersinn bis auf maximale Einstellung. Der Brenner ist mit einer elektronischen Zündvorrichtung ausgestattet, die durch Drucken des Reglerknopfes automatisch in Betrieb gesetzt wird.

Der Brenner ist mit einer elektronischen Zündvorrichtung ausgestattet, die durch Drücken des Reglerknopfes automatisch in Betrieb gesetzt wird.

Da der Brenner mit einer Sicherheitsvorrichtung ausgestattet ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Sicherheitsvorrichtung, dank derer die Flamine automatisch gezündet wird und brennend gehalten bleibt, heißt wird.

Mittels des entsprechenden Reglerknopfes kann der jeweilige Brenner wie folgt reguliert werden:

AUS

Maximum

Minimum

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Elektroplatten*

Die 6 verschiedene Stufen können jeweils durch Drehendes entsprechenden Schalterknopfes im Uhrzeigersinn oder gegen den Uhrzeigersinn eingestellt werden.

Einstellung	Normal- oder Schnellkochplatte
0	Ausgeschaltet
1	Niedrigste Leistung (Minimum)
2 - 5	Mittlere Leistungen
6	Höchste Leistung (Maximum)

Bei jeder beliebigen Einstellung, abgesehen von der der Position 'AUS', schaltet sich die Kontrollleuchte ein.

Praktische Ratschlage für den Gebrauch der Elektroplatten*

Um zu große Wärmeverluste und Schäden an der Elektroplatte zu vermeiden, sollen den Sie Töppe und Pfannen mit glattem Boden verwenden, deren Durchmesser nicht kleiner ist, als der der Elektroplatte.

BE

Einstellung.	Normal- oder Schnellkochplatte
0	Ausgeschaltet.
1	Garen von Gemüse, Fisch.
2	Kartoffeln (dämpfen) Gemüsesuppen, Kichererbsen, Bohnen.
3	Weitergaren von Eintopfgerichten und Gemüsesuppen.
4	Braten (mäßige Hitze).
5	Braten (starke Hitze).
6	Anbraten von Fleisch und rasches Aufkochen von Speisen.

! Vor erstmaligem Einsatz sollen den Elektroplatten (ohne Kochgeschirr) für 4 Minuten auf Hochsttemperatur eingeschaltet werden. Hierbei härt esich die Schutzschicht und erreicht so ihre maximale Festigkeit.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Töppe für 60-cm-Kochfelder

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Drei Flammenkränte (TC)	24 - 26

Töpf für 75-cm-Kochfelder

Brenner	Ø Kochgeschirrdurchmesser (cm)
Reduzierter Starkbrenner (RR)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14
Zweigeteiler Ovaler Brenner (SP)	16 - 20
Drei Flammenkränte (TC)	24 - 26
Schnellbrenner (UR)	24 - 26
Doppelflammen (DCDR Innen)	10 - 14
Doppelflammen (DCDR Außen)	26 - 28

* Nur bei einigen Modellen.

! Einige Modelle sind mit einem Reduzierung bestückt. Verwenden Sie diesen nur für den internen Doppelflammenkranz-Brenner (DCDRinnen), wenn Kochgeschirr mit einem Durchmesser von weniger als 12 cm darauf gestellt wird.

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Dusen" befindlichen Abbildungen.

Praktische Ratschlage für den Gebrauch der hinteren "Semi-Fischbrenner"

Die drei hinteren, um 90^ drehbaren "Semi-Fischbrenner", elliptischer Form verleihen der Kochmulde eine höhere Einsatzflexibilität.

Drehen der "Semi-Fischbrenner" um 90^ :

• vergewissern Sie sich, dass die Brenner auch kalt sind;
• ziehen Sie den Brenner komplett aus seinem Sitz Heraus;
• setzen Sie hin dann in der gewünschten Stellung ein;
• stellen Sie sicher, dass die Brenner korrekt eingesetzt wurden.

Die beiden mittleren Brenner können gemeinsam, oder, für Kochgeschirr unterschiedlicher Größen und Abmessungen, getrennt eingesetzt werden, undzarw als:

Doppelbrenner wie ein "Bräter", für ovales Kochgeschirr (Abb. A).
- Doppelbrenner für Steakpfannen oder rechteckiges Kochgeschirr der Mindestabmessungen von 28x28 cm (Abb. B)
- Einzelbrenner für keine Töpfe (Abmesser 16-20 cm) (Abb. C).
- Verwenden Sie NIEMALS einen Doppelbrenner in der in Abbildung D dargestilten Anordnung.

Fig.A Fig.B

Fig.C Fig.D

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefleiert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäß Belüfung um einen einwandfrei Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittem und Unwetten auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füssen und auch nicht, wenn Sie barfuß sind.
  Das Gerädarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäß, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
• Die zur Belüfung und Wärmeableitung vorgesehen. Öffnungen darüber nicht zugestellt bzw. abgedeckt werden.
• Vergewissem Sie sich stets, dass sich die Reglerknöppe auf der Position “●”/“○” befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoffen auszuschreiben.
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heißt sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr darauf steht.
• Gebrauchen Sieitteibekeinunstabilesoderverformtes Kochgeschirr.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperslichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Kinder dürfen nicht mit dem Gerät speilen.

• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentfemer, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungsslos beschädigten wurden, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgerate.

• Zur tätiglichen Pflege genugt es, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Die abnehmbaren Teile müssen regelmäß mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befrei werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglich sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löscher der Flammenkranze nicht verstopft sind.
• Reinigen Sie die Elektroplatten mit einem feuchten Tuch und reiben Sie sie mit etwas Öl ein, wenn sie noch lauwarm sind.
• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spulmittel für längerere Zeit daraufuf

stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspelen und trockenzureiben. Übergekochenes Wasser muss ebenfalls beseitigt werden.

Wartung der Gashähne

Im Laufe der Zeit konnte der Gashahn blockieren oder sich nur schwer drehen setzen. In einem solchen Fall ist der Hahn auszutauschen.

! These Arbeitarf nur durch einen vom Hersteller anerkannten Techniker durchgefuhrt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollen einige Kontrollen vorab durchgefuhrt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom-bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashauptthahn auch aufgedreht wurde.

Der Brenner zündet bzw. halt die Flamine nicht.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
• Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• der Reglerknopf auch bis zum Anschlag durchgedrückt wurde:
• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu erfolgenden;
• die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopt sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• die Gasaustrittsöffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht;
• das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• der Topfboden auch vollständigRIDen ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroste vertauscht wurden.

Het installeren

! De kabel mag nicht worden gebogen of samengedrukt.

Elektrische kookplaten*
