Tipo di prodotto	Cucina a gas con piastra elettrica
Marca	HOTPOINT-ARISTON
Modello	PC 640 T (AN) R HA
Categoria	Cucina
Numero di bruciatori a gas	4 (tipi: Rapido, Semi-Rapido, Ausiliario, Tripla Corona in base alla configurazione)
Numero di piastre elettriche	1
Potenza massima bruciatore Rapido (R)	3,00 kW
Potenza massima bruciatore Semi-Rapido (S)	1,65 kW
Potenza massima bruciatore Ausiliario (A)	1,00 kW
Potenza massima bruciatore Tripla Corona (TC)	3,30 kW
Alimentazione elettrica	230 V ~ 50/60 Hz
Tipo di gas compatibile	Gas naturale (G20/G25) o GPL (butano/propano) – adattabile tramite iniettori
Pressione di alimentazione gas (Francia)	Naturale: 20 mbar (nominale); GPL: 28-30 mbar (nominale)
Classe dell'apparecchio	Classe 3 (da incasso)
Dispositivi di sicurezza	Termocoppia di sicurezza fiamma sui bruciatori a gas, spia di funzionamento piastra elettrica
Accensione	Accensione elettronica automatica tramite pressione della manopola
Dimensioni del piano (L x P)	60 cm x 50 cm (stima)
Materiale della superficie	Acciaio inox (secondo il modello)
Peso approssimativo	15-20 kg
Accessori inclusi	Griglie supporto pentole, iniettori supplementari, ganci di fissaggio, guarnizione di tenuta
Manutenzione	Pulizia con spugna umida; non utilizzare pulitore a vapore

Domande frequenti - PC 640 T (AN) R HA HOTPOINT-ARISTON

Cosa fare se il bruciatore non si accende?

Verificare che gli ugelli di uscita del gas non siano ostruiti, che le parti rimovibili del bruciatore siano montate correttamente e che non ci siano correnti d'aria. Assicurarsi inoltre che il gas sia aperto e che la manopola sia premuta abbastanza a lungo (2-3 secondi) per attivare la sicurezza fiamma.

Perché la fiamma non è uniforme?

Una fiamma non uniforme può essere dovuta a ugelli del gas ostruiti, montaggio errato delle parti del bruciatore o correnti d'aria intorno al piano di cottura. Pulire gli ugelli con un ago e rimontare correttamente il bruciatore.

Cosa fare se la fiamma si spegne dopo aver rilasciato la manopola?

Su modelli con sicurezza fiamma, tenere premuta la manopola per almeno 2-3 secondi per permettere alla termocoppia di riscaldarsi. Se il problema persiste, verificare che gli ugelli davanti al dispositivo di sicurezza non siano ostruiti.

Il bruciatore si spegne in posizione minima: cosa controllare?

Verificare che gli ugelli di uscita del gas non siano ostruiti, che non ci siano correnti d'aria e che la regolazione del minimo sia stata eseguita correttamente (consultare il paragrafo 'Regolazione del minimo' del manuale).

Perché le mie pentole sono instabili sulle griglie?

Assicurarsi che il fondo della pentola sia perfettamente piatto, che sia ben centrata sul bruciatore e che le griglie non siano invertite. Utilizzare recipienti adatti al diametro del bruciatore.

Come pulire i bruciatori a gas?

Lavare le parti smontabili dei bruciatori frequentemente con acqua calda e un detergente delicato, eliminando accuratamente le incrostazioni. Asciugare bene prima di rimontare. Non utilizzare mai un pulitore a vapore.

Come adattare l'apparecchio al gas butano o propano?

Sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas (vedere tabella 1). Svitare gli iniettori con una chiave da 7 mm e installare i nuovi. Regolare anche il minimo se necessario. Conservare la vecchia etichetta e sostituirla con quella del nuovo gas.

Cosa fare in caso di spegnimento accidentale della fiamma?

Ruotare immediatamente la manopola sulla posizione spento e attendere almeno 1 minuto prima di tentare di riaccendere. Non tentare mai di spegnere un fuoco con acqua; utilizzare un coperchio o una coperta antifuoco.

Come accendere la piastra elettrica?

Ruotare la manopola corrispondente in senso orario o antiorario per scegliere una delle 6 posizioni (da 1 a 6, 0 spento). La spia di funzionamento si accende quando la manopola non è più su 0.

Quali precauzioni di sicurezza per i bambini?

L'apparecchio diventa molto caldo durante l'uso. Non lasciare bambini di età inferiore a 8 anni avvicinarsi senza supervisione. Non lasciare oggetti sulle superfici di cottura e non lasciare mai il coperchio in vetro aperto quando i bruciatori sono caldi.

MANUALE UTENTE PC 640 T (AN) R HA HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO

Sommario

Istruzioni per l'uso,1

Avvertenze,3

Assistenza,8

Descrizione dell'apparecchio,10

Installazione,14

Avvioeutilizzo,19

Precauzioni e consigli,20

Manutenzione e cura,21

Anomalie erimedi,21

ES

Espanol

ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati. Il presente appearecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendonoconto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii cui sono essere pericoloso e cui provocare un incendio. Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, pensi bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.

Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L'apparecchio non è destinato a esseregresso in funzione per mezzo di untemporizzatore esterno oppure di unsistema di lavoro a distanza separato.

ATTENZIONE: I'uso di protezioni del piano inappropriate cui cause incidenti.

GB

Warnings

• il tipo di anomalia
• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezioni di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contentuti della garanzia standard: con una modica cifra protegge il cliente da agli imprevisto riguardante l'assistenza e la manutenzione dell'elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente che aderisce al programma Airbag avrà diritto Gratisamente a:

• l'intervento entro 48 ore alla chiamata;
• il contributo per spese di trasferta del Tecnico (diritto di chiamata);
• la manodopera;
• le parti di ricambio originali;

• il trasporto dell'elettrodomestico non riparabile in loco.
  Inoltre, qualora l'elettrodomestico non sia riparabile la garanzia prevede la sostituzione a prezzo agevolato in funzione dell'anzianità del prodotto.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'opercatore Telefonico; per maggiori informazioni consultare il site www.ingesit.com.

GB

Assistance

Communicating:

Descrizione dell'apparecchio

Vista d'insieme

1 Griglie di appoggio per RECIPIENTI DI COTTURA
2 BRUCIATORI GAS
3 PIASTRA ELETTRICA
4 Spia di funzionamento PIASTRA ELETTRICA
5 Manopole di lavoro della PIASTRA ELETTRICA
6 Manopole di lavoro dei BRUCIATORI GAS
7 Candela di accensione dei BRUCIATORI GAS
8 DISPOSITIVO DI SICUREZZA*

PIASTRE ELETTRICHE possono essere di vari diametri e delle potenze diverse.
Spia FUNZIONAMENTO PIASTA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
- BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
- Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA per la regolazione della fiamma o della potenza.
Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
DISPOSITIVO DI SICUREZZA in caso di spegnimento occidentale della fiamma, interrompe l'uscita del gas.
* Presente solo in alcuni modelli.

GB

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
Leggere attendamente le istruzioni: ci sono importanti informazioni sull'instrumentazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installatione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui cause danni a personi, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa otramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

In camino o in canna fumararia ramificata (riservalis agi appeacere di cottura)

Direttamente all'esterno

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

Esempi di aperture di ventilazione per l'aria combumente

Ilsystemapuoessere realizzato prelevando direttamente I'aria dall'esterno dell'edificiotramite uncondotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano versuso il basso. Quindi i locali contententi bidoni di GPL debbono prevedere delle aperture versuso l'esterno cosi da permettere l'évacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzato, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calorie (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

Incasso

Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm (vedi figura).
• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 420~mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm.

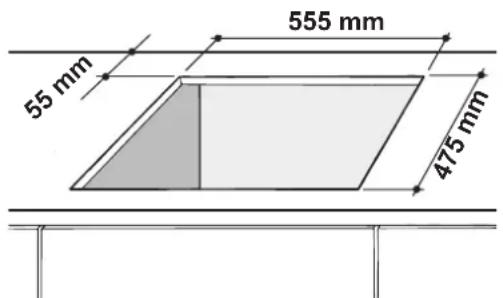

• Il vano del mobile dovrà avere le dimensioni indicate nella figura.

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top
H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

I Usare i ganci contentui nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario insere un pannello di legno come isolamento. Esso dovrá essere posizionato ad una distanza minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il fornò in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di INSTALLazione sopra un forno da incasso sulla ventilazione forzata di raffreddamento, per consentire un'adeguata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predispositi per il funzionamento con corrente alternata alla tensione e Frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduittore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forno da incasso l'allaccio elettrico del piano e quello del forno delve essere realizazo separatamente, sa per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Allaccimento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicate nella targhetto caratteristiche.

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3mm in dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostarare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolonghe e multiple.

! Ad appearecchio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L'azienda declina agli responsabilità qualora queste norme non vengano rispectate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti., solo dopo essersi accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-EN 12864 e successivi aggiornamenti.

IT

! Per un sicuro funzionamento, per un adeguato uso dell'energia e magiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei brucitori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

!L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio. Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi fillettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.
La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia magiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a fatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Controllo Tenuta

! Ad installatione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei brucatori effettuant lo seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile pressi i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a "doppie fiamme" independenti

1. togliere le grigie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti分开 (vedi figure);
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm . Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1).
3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Sostituzione degli ugelli su bruciatore Tripla corona

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti分开e (vedi figure);
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli hanno la stessa foratura.
3. rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei brucitori I brucatori non necessitano di nessuna regolazione dell'aria primaria.
• Regolazione minimi
• Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottener una piccola fiamma regolare.

2. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.
4. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al termine dell'operazione sostituire la vecchia etichetta di taratura conQLlla corrispondente al nuovo gas di utilizzo, reperibile pressi i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variable) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2).

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Dirette Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2012/19/CE e successive modificazioni.

IT

Caratteristiche dei brucatori ed ugelli

Tabella 1			Gas liquido					Gas naturale
Bruciatore	Diametro(mm)	Potenza termica kW(p.c.s.)*Ridotta	Potenza termica kW(p.c.s.)*Nominale	By-pass1/100(mm)	Ugello1/100(mm)	Portata*(g/h)***	**	Potenza termica kW(p.c.s.)*Nominale	Ugello1/100(mm)	Portata*(l/h)
Rapidò (R)	100	0.70	3.00	39	86	218	214	3.00	132 (H)	286
Rapidò Ridotto (RR)	100	0.70	2.60	39	80	189	186	2.60	122 (H)	248
Semi Rapidò (S)	75	0.40	1.65	28	64	120	118	1.65	96 (Z)	157
Ausiliario (A)	55	0.40	1.00	28	50	73	71	1.00	79 (6)	95
Tripla Corona (TC)	130	1.50	3.30	61	65x2	240	236	3.60	103x2	343
Ultra Rapidò (UR)	100	0.70	3.40	39	91	247	243	3.40	138 (H)	324
Semi-Pesciera (SP)	-	0.70	1.50	39	60	109	107	1.50	88	143
Doppie Fiamme(DCDR Interno)	30	0.40	0.90	28	44	65	64	0.90	74	86
Doppie Fiamme(DCDR Esterno)2 ugelli	130	1.50	4.10	61	70x2	298	293	4.10	110x2	390
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545	201725

• A 15°C e 1013,25 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  * Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

PC 631 X/HA
PC 631/HA

PC 640 X/HA
PC 640 R/HA
PC 640/HA

PC 640 T X/HA
PC 640 T GH/HA
PC 640 T AX/HA
PC 640 T R/HA
PC 640T GH R/HA
PC 640 T E X/HA

PC 730 RT GH/HA
PC 730 RT X /HA

PC 750 X/HA
PC 750 AX /HA

PC 750 TX/HA
PC 750 T AX /HA
PC 750 T GH /HA
PC 750 T XX /HA
PC 750TR/HA
PC 750 T/HA
PC 750 T E X/HA

PC 760FX/HA
PC 760 F R /HA

Avvio eutilizzato

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento
Massimo
Minimo

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo ).

Il bruciatore a "doppie fiamme independenti"*

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo independente. L'utilizzo contemporaneo al massimo consente un'elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La dopbia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzato entrambi i bruciatori al minimo.

Perutilizzare al meglio il bruciatore a doppia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo.

Possono essere usati contentori di tutte le dimensioni, in quello caso per piccoli recipienti accendete il solo bruciatore interno.

Ogni singola corona che compone il bruciatore a "doppie fiamme independenti" ha una sua manopola di comando:

la manopola individuata dal symbolo controlla la corona esterna;

la manopola individuata dal symbolo controlla la corona interna.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo

la manopola corrispondente.

Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

Poiché il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Il bruciatore prescatto più essere regolato alla manopola corrispondente come segue:

Spento
Massimo
Minimo

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al simbolo "●").

Piastre elettriche*

La regolazione può essere effettuata ruotando la manopola correspondente in senso orario o anti-orario su 6 positioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento.

Consigli pratici per l'uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguito di cottura di grande quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in molto tempo.

! Prima di utilizzarle per la primaolta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola. Durante esta fase iniziale, il rivestimento protettivo si induisce e raggiunge la massima resistenza.

• Presente solo in alcuni modelli.

IT

Consigli pratici per l'uso dei bruciatori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Pentole da usare sui piani 60 cm

Bruciatore	Ø Diametro recipienti (cm)
Rapido (R)	24 - 26
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Auxiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Pentole da usare sui piani 75cm

Bruciatore	Ø Diametro recipienti (cm)
Rapido Ridotto (RR)	24 - 26
Semi Rapido (S)	16 - 20
Auxiliario (A)	10 - 14
Semi-Pesciera (SP)	16 - 20
Tripla Corona (TC)	24 - 26
Ultra Rapido (UR)	24 - 26
Doppie Fiamme (DCDR interno)	10 - 14
Doppie Fiamme (DCDR esterno)	26 - 28

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrè essere utilizzata solo per il bruciatore Doppie Fiamme interno (DCDR interno), quando si utilizzato dei recipienti di diametro inferiore a 12 cm.

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Consigli pratici per l'uso dei brucitori centrali "Semi-Pesciera"

L'utilizzo dei due brucitori "Semi-Pesciera" di forma elittica, ruotabili di 90^ , da al piano una magiore flessibilità di impiego.

• Presente solo in alcuni modelli.

Per ruotare di 90^ i brucatori "Semi-Pesciera" è necessario procedere come segue:

• Assicurarsi che i bruciatori siano freddi.
• Sollevare completeness il bruciatore alla sua sede.
• Rimetterlo nella sua sede nella posizione desiderata.
• Assicurarsi che i brucatori risultino positazioni correttamente.

I due bruciatori possono essere utilizzati insieme o separamente con pentole di diverse forme e dimensioni come segue:

• Bruciatore doppio come "Pesciera" per recipienti ovali (Fig. A).
• Bruciatore doppio per bistecchiere o recipienti rettangolari o quadrati di dimensioni minime 28 × 28 cm (Fig. B)
• Bruciatore singolo per recipienti di media dimensione (diametro 16-20 cm) (Fig. C).
• NON utilizzato MAI il bruciatore doppio nella configurazione rappresentata in figura D.

Fig.A Fig.B

Fig.C Fig.D

Precauzioni e consigli

I L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
  Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui symboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.

• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde delorno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“ ” quando l'apparecchio non è utilizzato.
• Non staccare la spina alla presa della corrente tirando il cavo, bensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti.
  verso l'interno del piano cottura per evitare che vengano urtati accidentally.
• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica alla cora caldi.
  Non lasciare accesa la piastra elettrica pentole.
  Nonutilizzare pentole instabili o deformate.
• Non è previsto che l'appareccchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsablee della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'appareccchio.
• Evitare che i bambini giochino con l'apparecchio.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrmediabilmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentlymente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono più tiefide.
  L'acciaio inox cui rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o condetergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanzihe del piano.

IT

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola.
Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il disposativo di sicurezza.
- Sono ostruti i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruii i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanzi del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastralelettrica.
• Le griglie sono state invertite.

Installation

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “●”).

Placas electricas\*
