BEDIENUNGSANLEITUNG Soundstand 95391 Cabstone

DE BETRIEBSANLEITUNG

GB USER'S MANUAL

FR NOTICE D'UTILISATION

ES MANUAL

IT ISTRUZIONI PER L'USO

SV BRUKSANVISNING

DA VEJLEDNING

EL ΔΗΓΙΕΣ ΧΡΗΣΗΣ

FI MANUAALINEN

PT MANUAL

CS MANUÁL

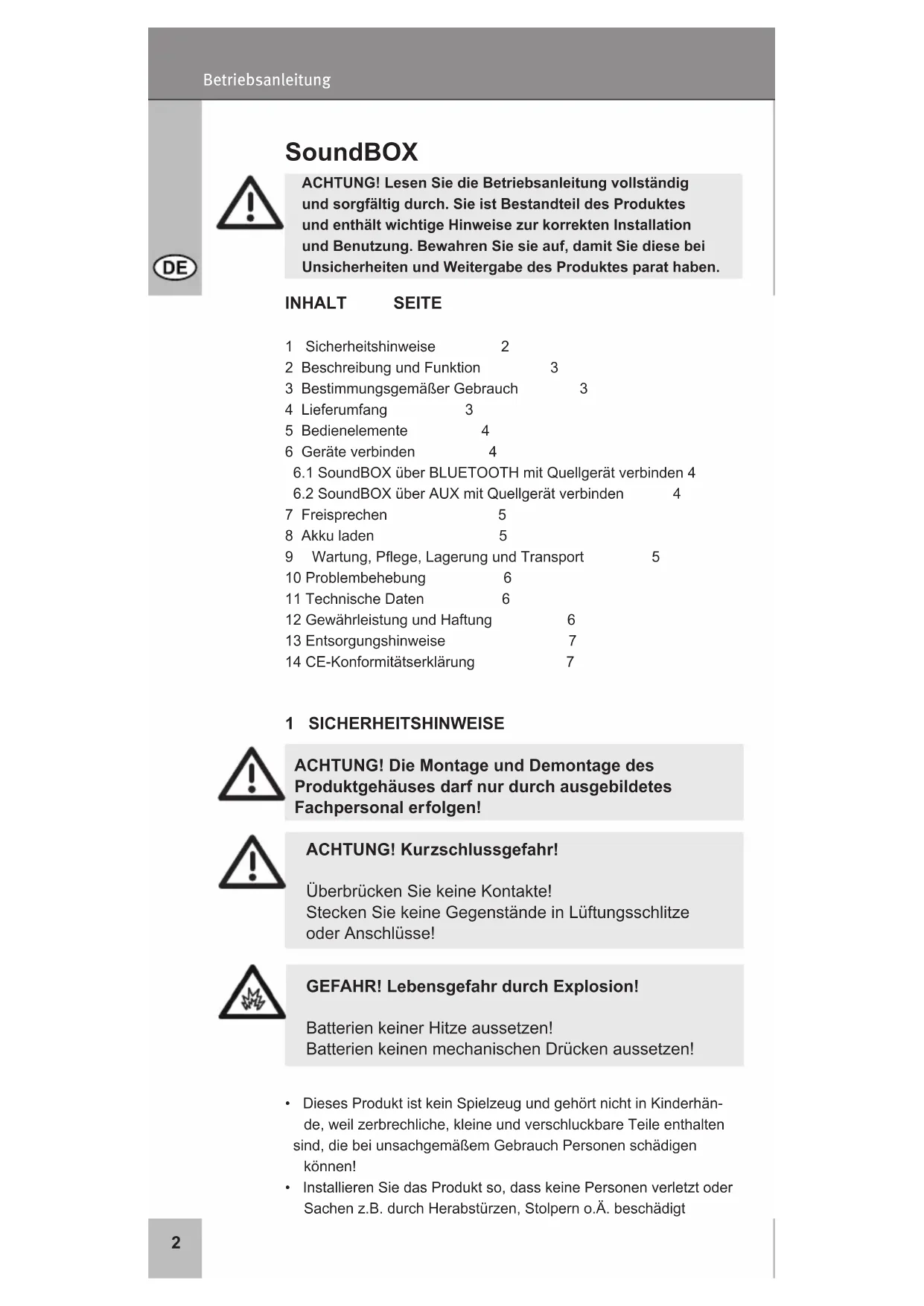

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

INHALT SEITE

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Bedienelemente 4
6 Geräte verbinden 4
6.1 SoundBOX über BLUETOOTH mit Quellgerät verbinden 4
6.2 SoundBOX über AUX mit Quellgerät verbinden 4
7 Freisprechen 5
8 Akku laden 5
9 Wartung, Pflege, Lagerung und Transport 5
10 Problembehebung 6
11 Technische Daten 6
12 Gewährleistung und Haftung 6
13 Entsorgungshinweise 7
14 CE-Konformitätserklärung 7

1 SICHERHEITSHINWEISE

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlüsse!

GEFAHR! Lebensgefahr durch Explosion!

Batterien keiner Hitze aussetzen! Batterien keinen mechanischen Drücken aussetzen!

• Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Installieren Sie das Produkt so, dass keine Personen verletzt oder Sachen z.B. durch Herabstürzen, Stolpern o.Ä. beschädigt

werden können.

• Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und Dämmmaterial.
• Setzen Sie das Gerät keinen hohen Temperaturen oder Feuchtigkeit aus, bzw. Stellen, die mit Wasser in Berührung kommen können.
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie das Produkt nicht im Straßenverkehr, damit wichtige Signale nicht übertönt werden.
• Drehen Sie die Lautstärke nicht zu weit auf um Ihr Gehör nicht zu schädigen.
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

2 BESCHREIBUNG UND FUNKTION

Dieses Produkt ist ein aktiver Bluetooth-STEREO-Lautsprecher für Quellgeräte wie Computer oder Smartphone. Der integrierte Li-Ion Akkuspeist das Gerät unterwegs und kann über USB aufgeladen werden. Das Gerät kann über Bluetooth oder 3,5 mm STEREO-Klinkenkabel verbunden werden.

3 BESTIMMUNGSGEMÄSSER GEBRAUCH

Ein anderer als im Kapitel „Beschreibung und Funktion“

beschriebener Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu Unfällen und Schäden an Personen und Sachen führen.

4 LIEFERUMFANG

1 x SoundBOX
1 x USB > Micro USB-Kabel
1 x 3,5 mm STEREO-Klinkenkabel

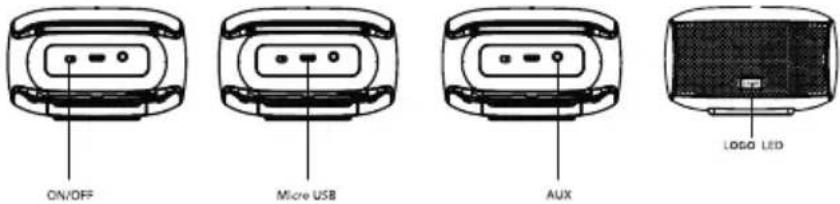

5 BEDIENELEMENTE

AN-/AUS-Schalter (ON/OFF)

Stellung ON schaltet das Gerät ein.
Stellung OFF schaltet das Gerät aus.

Micro USB Ladebuchse (USB)

Dient dem Laden des internen Akkus.

Audio-Eingang (AUX)

Dient dem alternativen Anschluss Ihres Quellgeräts, wenn Sie dieses nicht via Bluetooth verbinden.

Betriebs-LED (Logo LED)

Identifiziert im Betrieb den Suchmodus durch Blinken.
Identifiziert beim Laden den Ladestatus.

1 letzter Titel 2 Play/Pause

§ Anrufannahme 4 nächster Titel
5 Lautstärke leiser 6 Bluetoothverbin-

7 Lautstärke lauter dung herstellen/

unterbrechen

(Suchmodus starten)

6 GERÄTE VERBINDEN

6.1 SoundBOX über BLUETOOTH mit Quellgerät verbinden

1. Schalten Sie die Bluetooth-Funktion des Quellgeräts ein.

Hat Ihr Quellgerät keine Bluetooth-Schnittstelle, ist ein Bluetooth-Adapter notwendig.

1. Schalten Sie den AN-/AUS-Schalter der SoundBOX auf ON.

• Die SoundBOX sucht nach Bluetooth-Geräten.

Es ertönt ein langes Piepen und 2 kurze, tiefe Töne.
Die Betriebs-LED blinkt.

1. Suchen Sie die SoundBOX in Ihrem Quellgeräte-Menü.

2. Wählen Sie „Verbinden“ und folgen Sie ggf. den Bildschirmanweisungen.

3. Geben Sie KEIN Passwort oder „0000“ als Kennwort ein und bestätigen Sie die Eingabe.

Die Betriebs-LED leuchtet durchgehend, wenn die Geräte verbunden sind.

6.2 SoundBOX über AUX mit Quellgerät verbinden

1. Verbinden Sie das mitgelieferte 3,5 mm STEREO-Klinkenkabel mit dem AUX-Anschluss der SoundBOX und Ihrem Quellgerät.
2. Wählen Sie den verbundenen Audioausgang bei Bedarf im Menü aus.

   Bei Verwendung des AUX-Anschlusses steht die Touchfunktion NICHT zur Verfügung. Die Steuerung erfolgt über das verbundene Quellgerät.

7 FREISPRECHEN

1. Nehmen Sie Anrufe an oder beenden Sie diese durch Drücken

von

Das Gerät enthält ein Mikrofon.

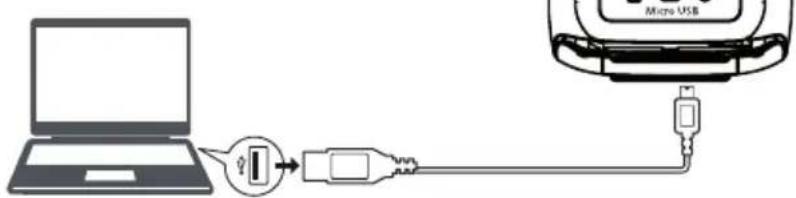

8 AKKU LADEN

Verbinden Sie das mitgelieferte USB-Kabel mit einer USB-Schnittstelle Ihres Computers/Ihres USB-Ladegeräts und mit der Micro USB-Ladebuchse des Geräts.

Die Betriebs-LED (Logo LED) identifiziert den Ladestatus.

• schnelles, rotes Blinken
-Akku leer
- mäßiges, rotes Blinken
-Akku lädt
• durchgehendes, grünes Leuchten
-Akku voll

9 WARTUNG, PFLEGE, LAGERUNG UND TRANSPORT

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze!

• Das Produkt ist wartungsfrei.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.

- Verwenden Sie nur Batterien mit gleicher Bauweise und Technologie wie die Originalware. Achten Sie auf richtige Polung.

- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.

- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.

- Heben Sie die Originalverpackung für den Transport auf um Schäden zu vermeiden.

10 PROBLEMBEHEBUNG

• Achten Sie immer auf festen Sitz aller Anschlüsse.
• Der ausgewählte USB-Anschluss muss Strom ausgeben können.
• Für weitere Fragen, konsultieren Sie Ihren Händler.

11 TECHNISCHE DATEN

Gesamtleistung RMS 6 W (2 x 3 W)
Audioformat Stereo
Maße 104.3 x 79.8 x 64.0 mm
Gewicht 242 g
Signal-Rauschverhältnis >85 dB
Frequenzband 100 Hz - 20 kHz
Bluetooth	V2.1 + EDR
Batterietyp	Li-Ion 3,7V DC, 800 mAh
Anschlüsse	Micro-USB, 3,5 mm STEREO Klinke
∅ Betriebsdauer	10 h

12 GEWÄHRLEISTUNG UND HAFTUNG

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor.
  Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und Modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

13 ENTSORGUNGSHINWEISE

Geräteentsorgung

Elektrische und elektronische Geräte dürfen nach der äischen WEEE Richtlinie nicht mit dem Hausmüll gt werden. Sie als Verbraucher sind nach dem

ElektroG verpflichtet, elektrische und elektronische

Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EG

WEEE Nr. 82898622

Batterien-/Akku-Entsorgung

Für alle verbrauchten Batterien und Akkus besteht eine setzliche Rückgabepflicht nach der Batterieverord-sie dürfen nicht über den Hausmüll entsorgt

werden. Entsorgen Sie Batterien und Akkus entsprechend den behördlichen Auflagen. Führen Sie sie der Wiederverwertung zu. Die Batterien und Akkus werden recycelt. Die Zeichen unter der durchgestrichenen Tonne stehen für die Inhaltsstoffe Nickel - Cadmium (Ni-Cd), Blei (Pb), Cadmium (Cd) oder Quecksilber (Hg).

Batterie-Richtlinie 2006/66/EG

14 CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit der nach der Richtlinie 1999/5/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt CabstoneTM, eine registrierte Marke

der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.cabstone.com angefordert werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.

SoundBOX
