Produkttyp	Mini-Aktivlautsprecher mit wiederaufladbarem Akku
Marke	Cabstone
Modell	SoundDiscs
Abmessungen	∅80 x 50 mm
Gewicht	95 g
RMS-Leistung	3,8 W
Impedanz	4 Ω
Frequenzgang	80 - 20.000 Hz
Lautsprecher	∅18 mm
Batterietyp	Lithium-Ion, 3,7 V DC, 500 mAh
Ladespannung	5 V DC USB, 0,1-0,3 A
Ladezeit	Etwa 5 Stunden
Konnektivität	USB DC, 3,5 mm Klinkenstecker
Verwendungszweck	Trockener Innenbereich, mit PC, Notebook, Mobiltelefon
Lieferumfang	1 x SoundDISC, 1 x Kabel-Set, 1 x Bedienungsanleitung
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen; Chemikalien vermeiden
Lagerung	Trockener, staubfreier Ort, außerhalb der Reichweite von Kindern
Sicherheit	Kontakte nicht kurzschließen; keine Gegenstände in die Schlitze stecken; Feuchtigkeit vermeiden
Garantie	2 Jahre (Hersteller); deckt nur das Produkt selbst ab
Reparierbarkeit	Händler kontaktieren; Produkt nicht modifizieren

Häufig gestellte Fragen - SoundDiscs Cabstone

Wie schalte ich den SoundDiscs ein?

Drücken Sie die Taste EIN/AUS und Lautstärkeregelung (3) am Lautsprecher.

Wie verbinde ich den SoundDiscs mit meinem Telefon?

Verwenden Sie das mitgelieferte USB-Kabel oder den 3,5-mm-Klinkenstecker. Stecken Sie ein Ende in den SoundDiscs und das andere in Ihr Gerät. Der SoundDiscs wird automatisch erkannt.

Wie lade ich den Akku des SoundDiscs auf?

Schließen Sie das mitgelieferte USB-Kabel an den Mini-USB-Anschluss des SoundDiscs an und verbinden Sie das andere Ende mit einem USB-Ladegerät, PC oder Notebook. Die Ladezeit beträgt etwa 5 Stunden.

Was tun, wenn der Ton leise oder verzerrt ist?

Stellen Sie sicher, dass der Akku ausreichend geladen ist. Wenn die Musik leiser wird, ist der interne Akku entladen und muss aufgeladen werden. Passen Sie auch die Lautstärke am angeschlossenen Gerät und am Lautstärkeregler an.

Kann ich den SoundDiscs kontinuierlich am Netzstrom verwenden?

Ja, Sie können den SoundDiscs während des Ladens über USB verwenden. Stellen Sie sicher, dass die USB-Quelle ausreichend Strom liefert (0,1-0,3 A).

Wie reinige ich den SoundDiscs?

Verwenden Sie ein trockenes Tuch zum Abwischen. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch. Verwenden Sie keine Reinigungsmittel und vermeiden Sie, dass Flüssigkeiten in das Gerät eindringen.

Ist der SoundDiscs für den Außeneinsatz geeignet?

Nein, das Gerät ist für die Verwendung in trockenen Innenräumen ausgelegt. Vermeiden Sie feuchte, staubige oder extrem temperierte Orte.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst alle Verbindungen. Stellen Sie sicher, dass der USB-Ausgang Strom liefert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler für eine Reparatur oder einen Austausch im Rahmen der Garantie.

Wie entsorge ich den SoundDiscs am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer öffentlichen Sammelstelle für Elektroschrott (WEEE). Die Batterien müssen entfernt und getrennt recycelt werden.

Hat der SoundDiscs eine Garantie?

Ja, der Hersteller bietet eine 2-jährige Garantie für ein neues Gerät. Sie deckt nur das Produkt selbst ab, nicht die Installation. Bewahren Sie Ihren Kassenbon oder Ihre Rechnung auf.

BEDIENUNGSANLEITUNG SoundDiscs Cabstone

Mini-Lautsprecher mit Aktivbass

SOUNDDISCS

SOUNDDISC GREY

93901

SOUNDDISC BLACK

93961

SOUNDDISC WHITE

93962

DE BETRIEBSANLEITUNG

GB USER'S MANUAL

FR NOTICE D'UTILISATION

ES MANUAL

IT ISTRUZIONI PER L'USO

SV BRUKSANVISNING

DA VEJLEDNING

EL ΔΗΓΙΕΣ ΧΡΗΣΗΣ

FI MANUAALINEN

PT MANUAL

CS MANUÁL

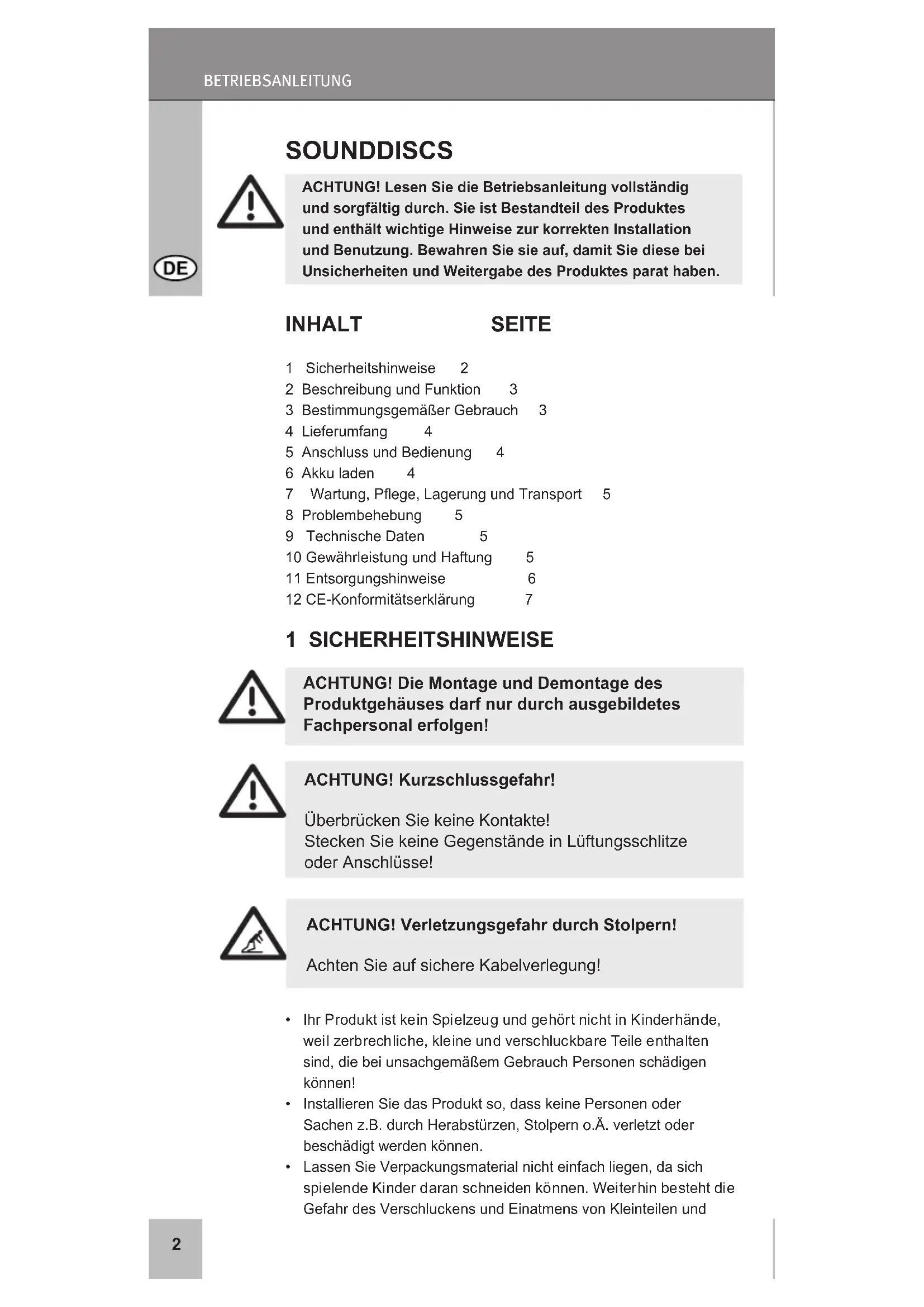

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

INHALT

SEITE

1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 4
5 Anschluss und Bedienung 4
6 Akku laden 4
7 Wartung, Pflege, Lagerung und Transport 5
8 Problembehebung 5
9 Technische Daten 5
10 Gewährleistung und Haftung 5
11 Entsorgungshinweise 6
12 CE-Konformitätserklärung 7

1 SICHERHEITSHINWEISE

ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlüsse!

ACHTUNG! Verletzungsgefahr durch Stolpern!

Achten Sie auf sichere Kabelverlegung!

• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z.B. durch Herabstürzen, Stolpern o.Ä. verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinteilen und

Dämmmaterial.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an Stellen, an denen es übermäßig viel Staub oder Rauch gibt, sowie an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie den Artikel und dessen Zubehörteile nicht! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“
• Verwenden Sie das Produkt nicht im Straßenverkehr, damit wichtige Signale nicht übertönt werden.
• Drehen Sie die Lautstärke nicht zu weit auf um Ihr Gehör nicht zu schädigen.
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen, z.B. durch Nutzung der Originalverpackung.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

2 BESCHREIBUNG UND FUNKTION

Ihr Produkt ist ein aktiver und ausfahrbarer Mini-Lautsprecher, der zum Anschluss an PC, Notebook oder Mobiltelefon für zu Hause oder unterwegs geeignet ist. Die Stromversorgung erfolgt über 5V DC USB. Ein interner Akku sowie Anschlusskabelset sind integriert.

1 Lautsprecher
2 Mini-USB-Ladebuchse
3 EIN/AUS- sowie Lautstärkeschalter
4 Indikator-LED (EIN/AUS)
5 3,5mm Stereo-Klinkenstecker (Eingang)

3 BESTIMMUNGSGEMÄSSER GEBRAUCH

anderer als im Kapitel „Beschreibung und Funktion“

beschriebener Gebrauch ist nicht gestattet. Die Verwen-

dung darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu Unfällen und Schäden an Personen und Sachen führen.

DE

4 LIEFERUMFANG

1 x SoundDISC

1 x Anschlusskabelset

1 x Betriebssanleitung

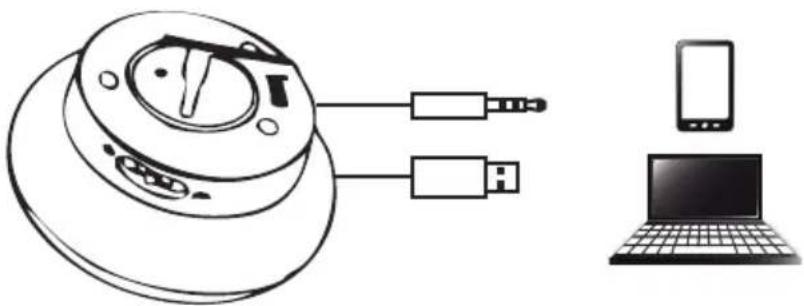

5 ANSCHLUSS UND BEDIENUNG

1. Schließen Sie den integrierten 3,5mm Stereo-Klinkenstecker oder das USB-Kabel der SoundDISC an Ihr Gerät an.
2. Aktivieren Sie den vollen Soundumfang der SoundDISC durch Druck auf die Unterseite.
3. Schalten Sie die SoundDISC mittels EIN/AUS- sowie Lautstärkeschalter (3) ein.

HINWEIS: Die SoundDISC wird als externer Lautsprecher vom Gerät automatisch erkannt.

1. Spielen Sie die gewünschte Musikdatei auf Ihrem Gerät ab.
2. Stellen Sie die Lautstärke wahlweise über das angeschlossene Gerät oder mittels EIN/AUS- sowie Lautstärkeschalter (3) ein.

HINWEIS: Wird die Musik allmählig leiser, ist der interne Akku leer und muss geladen werden.

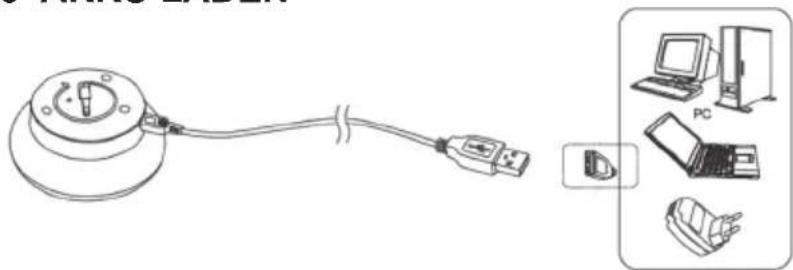

6 AKKU LADEN

1. Schließen Sie das mitgelieferte USB-Ladekabel an die ausgeklappte SoundDISC an.
2. Schließen Sie das USB-Ladekabel wahlweise an ein USB-Ladegerät, einen PC oder Laptop an.

HINWEIS: Die Ladezeit beträgt etwa 5 Stunden.

7 WARTUNG, PFLEGE, LAGERUNG UND TRANSPORT

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze!

• Das Produkt ist wartungsfrei.
- Trennen Sie das Produkt bei Nichtgebrauch vom Gerät und dieses vom Stromnetz.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Reinigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 PROBLEMBEHEBUNG

• Achten Sie immer auf festen Sitz aller Anschlüsse.
• Der ausgewählte USB-Anschluss muss Strom ausgeben können.
• Für weitere Fragen, konsultieren Sie Ihren Händler.

9 TECHNISCHE DATEN

Gesamtleistung RMS 3,8 Watt
Frequenzbereich 80 - 20.000 Hz
Impedanz 4 Ω
Maße ∅80 x 50 mm
Lautsprecher ∅18 mm
Gewicht	95 g
Akkutechnologie	Lithium-Ionen
Akkutyp	3,7V DC, 500 mAh
Ladespannung	5V DC USB, max. 0,1-0,3A

10GEWÄHRLEISTUNG UND HAFTUNG

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung und Garantie.
  • Da der Hersteller keinen Einfluss auf die Installation des

Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und Modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

11 ENTSORGUNGSHINWEISE

Geräteentsorgung:

Elektrische und elektronische Geräte dürfen nach der dropäischen WEEE Richtlinie nicht mit dem Hausmüll

entsorgt werden. Sie als Verbraucher sind nach dem

ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EG

WEEE Nr.: 82898622

Batterien-/Akku-Entsorgung:

Für alle verbrauchten Batterien und Akkus besteht eine tzliche Rückgabepflicht nach der Batterieverord- ; sie dürfen nicht über den Hausmüll entsorgt

werden. Entsorgen Sie Batterien und Akkus entsprechend den behördlichen Auflagen. Führen Sie sie der Wiederverwertung zu. Die Batterien und Akkus werden recycelt. Die Zeichen unter der durchgestrichenen Tonne stehen für die Inhaltsstoffe Nickel - Cadmium (Ni-Cd), Blei (Pb), Cadmium (Cd) oder Quecksilber (Hg).

Batterie-Richtlinie: 2006/66/EG

12 CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen Kennzeichnung versehen Mit dem CE Zeichen erklärt Cabstone ^TM , eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.cabstone.com angefordert werden.

SOUNDDISCS
