BEDIENUNGSANLEITUNG MBG 3113 CLATRONIC

Bedienungsanleitung/Garantie

Gebruksaanwijzing · Mode d'emploi · Instrucciones de service
Manual de instruções · Istruzioni per l'uso · Bruksanvising
Instruction Manual · Instrukcja obslugi/Gwarancja · Navod k pouziti
Hasznalatiutasitas · RykoBoDCTBO no ekcnnyatauun

C

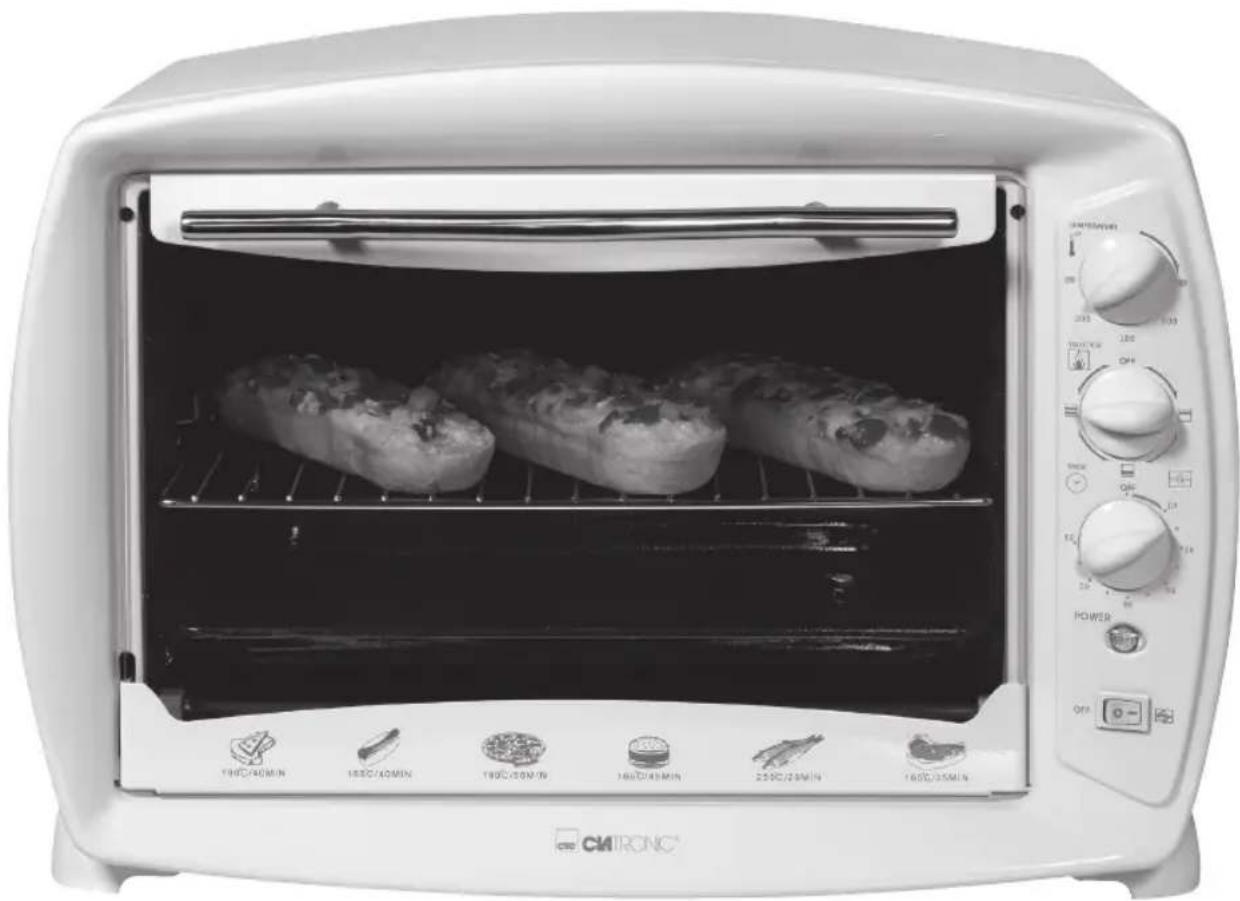

MULTI-BACKOFEN MIT GRILL UND UMLUFT

Multi-bakov met grill en convective Four multifonctions avec grill et chaleur tournante - Homo multifunctional con grill y aire circulante - Formo multifuncoes com grehador - elektrico e aquecimento ventilado - Multifomo con griglia e con aria riciclata - Multi-stekeovn med grill og omluft - Multipurpose Oven with Grill and Circulating Air - Piekarnik wielofunkcynj z opiekaczem i termoobiegiem - Multifunkcni pecici trouba s grilem a cirkulaci vzduchu - Multifunkcdo grillez eslegkeveresse sulto Myltbnydxa C rplne m npckywnuee Bo3dyxha

MBG 3113

DEUTSCH

Inhalt

Ubersicht der Bedienelemente . 3

Bedienungsanleitung. 4

Technische Daten.. 6

Garantiebedingungen . 6

NEDERLANDS

Inhoud

Technische gegevens.. 10

FRANÇAIS

Sommaire

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Listes differentes éléments de commande Indicacion de los elementos de manejo • Descriccion dos elementos • Elementi di commando Oversikt over betjeningselementene • Overview of the Components • Przeglad elementow oblugi Pvehled ovladacich prvku • A kezeloelemek attekintese • O63op detanen npnbopa

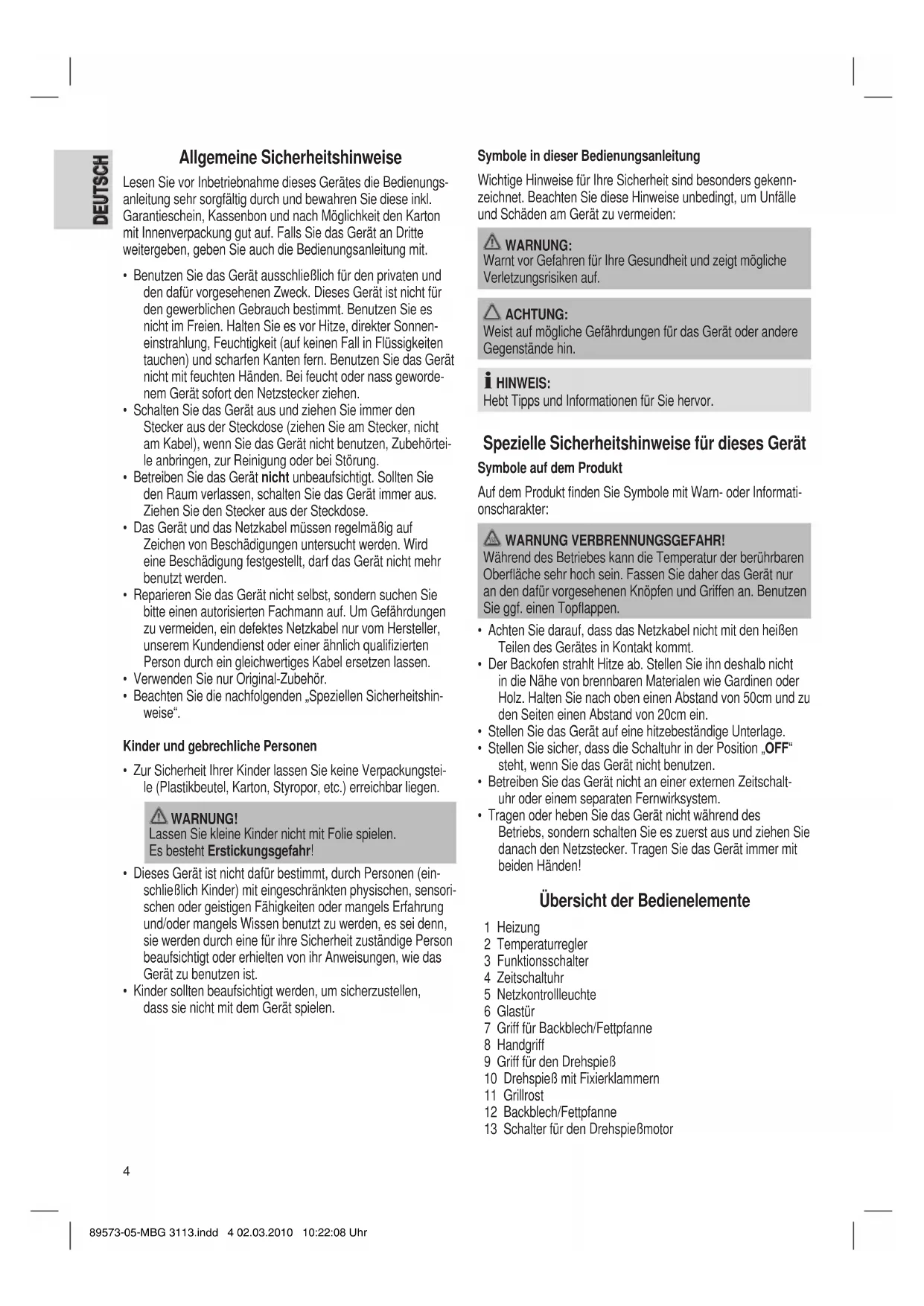

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme these Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innerverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den darauf vorgegebenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Handen. Bei feucht oder Nass gewordenem Gerät sofort den Netzsteckerziehen.
• Schalten Sie das Gerät aus undziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzten, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wirde eine Beschädigung festgestellt, damit das Gerät nicht mehr benutzt werden.
• Reparieren Sie das Gerät nicht selbst, sondern sichen Sie bereits einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen halten.
• Verwenden Sie nur Original-Zubehr.
• Beachten Sie die nachfolgenden „Speziellen Sicherheitschinweise".

Kinder und gehrechliche Personen

• Zur Sicherheit ihrer Kinder{lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichenbar liegen.

WARNING! Lassen Sie keine Kinder nicht mit Folie spiel. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensori-schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei desser werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speiten.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für ihre Sicherheit sind besonderss gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schaden am Gerat zu vermeiden:

WARNING:

Warnt vor Gefahren für ihre Gesundheit und zeit möglich Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gebährungen für das Gerät oder andere Gegenstände hin.

I HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Spezielle Sicherheitshinweise für diesen Gerät Symbole auf dem Produkt

Auf dem Produkt finden Sie Symbole mit Warn- oder Informationscharakter:

WARNING VERBRENNUNGSGEFAHI!

Während des Betriebes kann die Temperatur der berührbaren Oberfläche sehr hoch sein. Fassen Sie dazu das Gerät nur an den darauf vorgesehenen Knöpfen und Griffen an. Benutzen Sie ggf. einen Topflappen.

• Achten Sie darauf, dass das Netzkabel nicht mit den bereits Teilen des Gerätes in Kontakt kommt.
• Der Backofen strahlt Hitze ab. Stellen Sie ihn deshalb nicht in die Nähe von brennbaren Materialen wie Gardinen oder Holz. Halten Sie nach oben einen Abstand von 50cm und zu den Seiten einen Abstand von 20cm ein.
• Stellen Sie das Gerät auf eine hitzebestandige Unterlage.
• Stellen Sie sichere, dass die Schaltuhr in der Position „OFF" liegt, wenn Sie das Gerät nicht benutzen.
• Betreiben Sie das Gerät nicht an einer externen Zeitschalt-uhr oder einem separaten Fernwirksystem.
• Tragen oder haben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus undziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Handen!

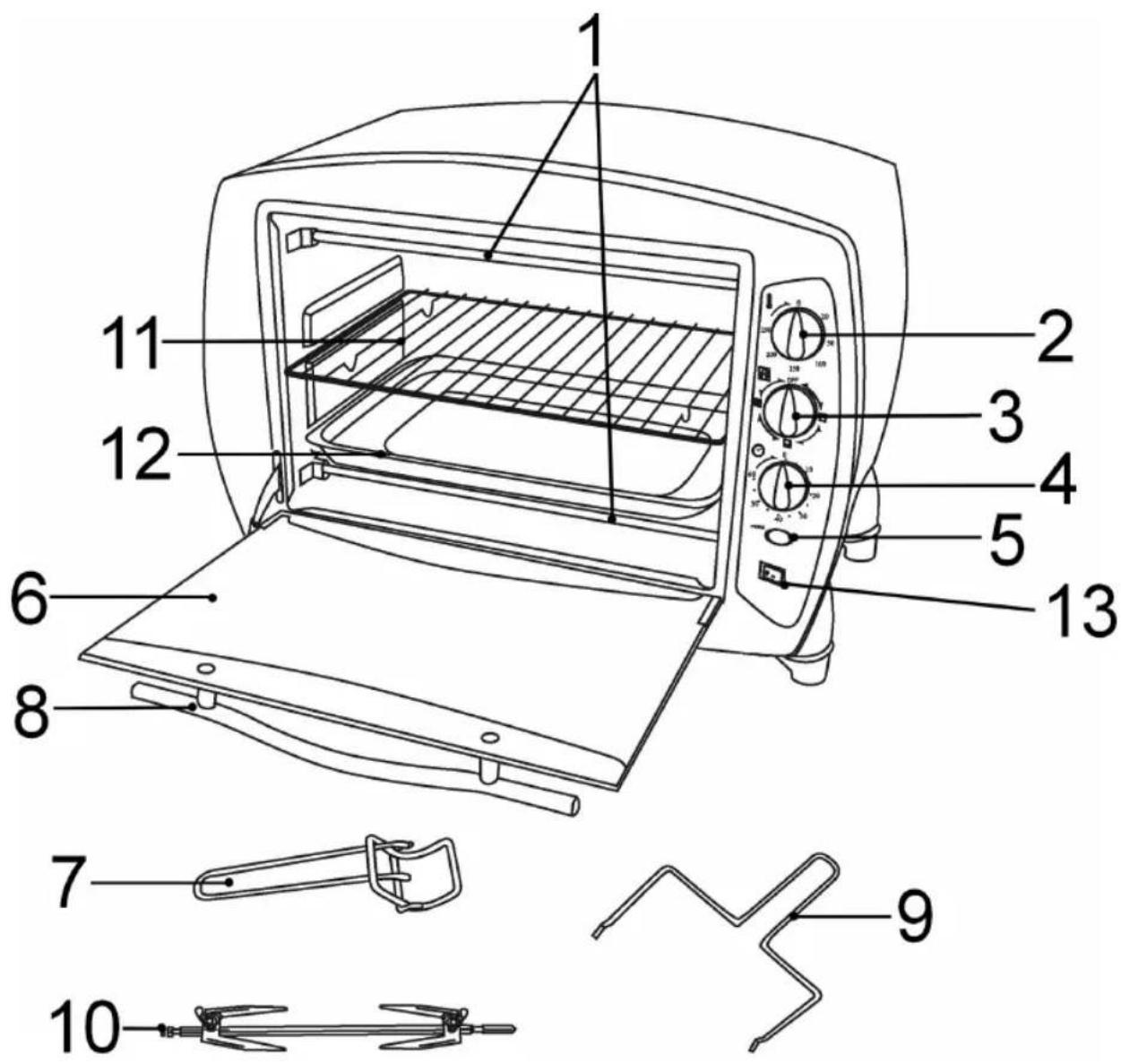

Übersicht der Bedienelemente

1 Heizung
2 Temperaturregler
3 Funktionsschalter
4 Zeitschaltuhr
5Netzkontrollleuche
6 Glastür
7 Griff fur Backblech/Fettpfanne
8 Handgriff
9 Grill fur den DrehspieB
10 Drehspieß mit Fixierklammern
11 Grillrost
12 Backblech/Fettpfanne
13 Schalter für den Drehspießmotor

Inbetriebnahme

• Entnahmen Sie dem Ofen eventuell vorhandenes Verpackungsmaterial.

ACHTUNG:

Vor der ersten Benutzung betreiben Sie das Gerät 15 Minuten lang zum Entfernen der Schutzschicht der Heizspirale. Wahlen Sie den Dualbetrieb.

INWEIS:

Leichte Rauchentwicklung ist bzw. normal. Sorgen Sie für ausreichende Belüfung.

Bedienung

1. Die Zeitschaltuhr muss auf die Position "OFF" gestellt sein.
2. SchlieBen Sie das Gerät nun an eine vorschrifsmäßig installierte 230V, 50 Hz-Schutzkontakt- Steckdose an. Die Angaben dazu finden Sie auf dem Typenschild.
3. Geben Sie das Gargut entsprechend in den Ofen.
4. Stellen Sie die gewünschte Temperatur ein.
5. Wahlen Sie den Funktionsbereich.

Aus

Oberhitze/Grill Dual

Unterhitze)

Unterhitze Schalter

Grillen mit Drehspeß

Einige Beispiele, wofür Sie die einzelnen Funktionen nutzen:
küssen:

Oberhitze/Grill:ideal zum Überbacken von Auflau-fen,Gratin u.ä.

Dual: bedeutet die kombinierte Nutzung von Ober- und Unterhitze, z. B. für Pizza, Kuchen u. ä.

Grillen m. Drehspieß: den Motor für den Drehspieß müssen Sie mit dem Schalter (13) davon schalten. Diese Funktion ist ideal zum Zubereiten von Geflügel und größeren Bratenstücke bei der Heizart Oberhitze.

1. Stellen Sie mit der Zeitschaltuhr durch Drehen im Uhrzeigersinn die Gardauer ein. Nach Ablauf der eingestillten Zeit schaltet das Gerät automatisch ab und es ertont ein kurzes Klingelzeichen.
2. Bei Garzeiten von weniger als 5 Minuten drehen Sieitte die Zeitschaltuhr zuerst auf ca. 15 Minuten und dann bis auf z. B. 3 Minuten zurück. Somit geht die Uhr genauer. Hier empfehl't es sich, den Ofen kurz vorzuheizen (etwa 3 Minuten lang).
3. Wenn der Ofen abgeschelt ist, können Sie die Tur wieder öffnen und das Essen mit einem Topflappen Herausgehmen.

Grillen und Grillen mit dem Drehspieß

HINWEIS:

Grillen Sie grundsätzlich nur mit Oberhitze und bei eingesetzter Fettpfanne. Wahlen Sie kein zu große Bratenstück. Das Grillgut muss genug Abstand zu den Innewänden und den Heizstäben haben. Es sollte sie auf keinen Fall berühren.

1. Schieben Sie das Backblech/Fettpfanne in die unterste Schiebeleiste des Backofens.
2. Reiben Sie den Drehspieß und die Fixierklammern mit Speiseöl ein.
3. Geflügel wird vor dem Grillen dressiert. Binden Sie dazu die Flügel und die Schenkel mit Kuchengarn eng an den Körper.

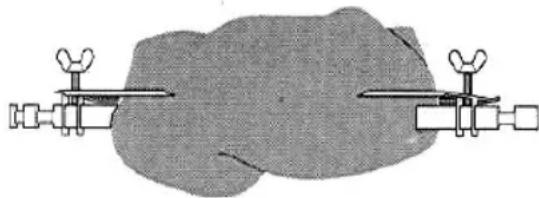

1. Stecken Sie das dressierte Geflügel oder das Bratenstück vorsichtig auf den Drehspieß. Schiebern Sie die Fixierklammern auf den Drehspieß und befestigen Sie den Braten damit. Schrauben Sie die Fixierklammern mit den Schrauben fest.

2. Heben Sie den fertig bestuckten Drehspieß mit dem Griff in den Ofen. Dazu stecken Sie zuerst das offene Ende auf den Antrieb an der rechten Ofenseite. Dann hängen Sie das andere Ende in die entsprechende Vorrichtung auf der linken Seite.

1. Wahlen Sie eine Temperatur, die Gardauer und schalten Sie mit dem Schalter (13) den Drehspieß ein. Der Drehspieß beginnnt sich zu drehen. Achten Sie darauf, dass sich das Bratenstück frei drehen kann.
2. Nach Ablauf der eingestellen Zeit ertont ein Klingelton und das Gerät schaltet sich automatisch ab. Wenn das Fleisch gar ist, nehmen Sie den Drehspieß mit Hilfe des Griffes (9) Heraus.
3. Schalten Sie den Backofen aus: Zeitschaltuhr und Temperatur herunter drehen, die Funktionsschalter auf „O“ bzw. auf “OFF” stellen.

Warten Sie mit dem Reinigen bis sich das Gerät ganz abgekühlt hat.

Zubehör:

Rost:

zum Toasten; als Untersatz fur Backformen fur Pizza, Unterlage zum Überbacken, als Fettpfanne

Hebe-Griffe:

zum Herausnehmen des bereits Backblechs, des Grillrostes und zum Einhängen und Herausnehmen des Grillspiebes.

Ubersicht der Backzeiten

Gargut Temperatur/°C Zeit/Min. Funktion
Pizza 150-180 10-20 Unterhitze
Fleisch 200-240 12-18 Dual
Toast 120-160 3-5 Dual
Gebäck 120-180 10-15 Unterhitze
Schaschlik	200-240 40-60		Oberhitze/Grillen
Braten 21	0-230 60-80		Grillen mitDrehspieß
Geflügel	200-230	70-120	Grillen mitDrehspieß

These Zeitangaben stellen nur Anhaltswerte dar und können je nach Umständen variieren.

Reinigung und Lagerung

WARNING!

Ziehen Sie den Stecker aus der Steckdose.
Das Gerat NUR im abgekühten Zustand reinigen oder lagern. VERBRENNUNGSGEFAHR!
Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Alle Zubehörteile können Sie in einem Spülbad spulen.
  Das Innere des Gerätes ist selbstreinigend und bedarf keiner Pflege. Wischen Sie nicht an dem Heizelement. Kratzen Sie nicht an der Schutzschicht des Backbleches.

• Krümel oder ähnliche Reste auf dem Boden des Gerätes können Sie mit einem Pinsel ausfegen.
• Wischen Sie das Sichtfensterinnen und außen mit einem feuchten Tuch ab und entfernen Sie regelmäßig Spritzer und Reste.
  Die Außenwände des Gehäuses sollenn nur mit einem feuchten Tuch gereinigt werden. Achten Sie darauf, dass kein Wasser in die Gehäuseöffnungen und damit in das Geräteinnere gelangt.
• Für die Reinigung der Regler benutzen Sieitte auch nurein feuchtes Tuch.

Technische Daten

Modell: MBG 3113

Spanningsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 1600 W

Schutzklasse: I

Nettogewicht: 7,75 kg

Technische Änderungen vorbehalten!

Konformitätserklarung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät MBG 3113 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektramagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Garantiebedingungen

1. Gegenüber Verbrauchern gewährren wir bei privater Nutzung des Gerats eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Gerats in Deutschland bei einem unserer Vertragshandier sowie die Übersendung einer Kopie des Kaufbelegs und these Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfugung gestellt werden.
3. Mängel mussen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Berhandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlangert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantiererklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Solleh Ihr Gerat innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns ihren Garantieanspruch mitzuteilen.

Diechnelste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dORT direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihr Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach ihrer Anmeldung per E-Mail übermittelt wird, konnen Sie den Bearbeitungsablauf ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternative können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

02152-20061597

mitteilen.

Bitte teilen Sie uns ihren Name, Vornamen, StraBe, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benotigen wir die Typenbezeichnung des reklamierten Gerates, eine kurze Fehlerbeschreibung, das Kaufdatum und den Handler, bei dem Sie das Neugerat erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von unsen einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nachsten Annahmestelle der Deutschen Post / DHL abzugehen. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann ihre Reklamation nicht kostenfrei bearerbeitet werden.

BitteephenmenSie inkeinemFallineunfrieEinsendungHrres Geratesvor.Beufreien LieferungenentfälltHrAnspruch auf Garantieleistungen.

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mullonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehoren nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben Dort ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie halten damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektround Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über ihre Kommunen oder die Gemeindeverwaltungen.
