Turbo S 4F - Kinderwagen ABC DESIGN - Kostenlose Bedienungsanleitung

Produkttyp	Kombi-Kinderwagen mit umwandelbarem Tragekorb
Marke	ABC Design
Modell	Turbo S 4F
Gewicht	17,6 kg
Norm	EN 1888:2012
Empfohlenes Alter	Von 6 Monaten bis 3 Jahren (Tragewanne: ab Geburt)
Maximales Kindergewicht	15 kg (Tragewanne: 9 kg)
Belastbarkeit des Einkaufsnetzes	5 kg
Rückenlehneneinstellung	4 Positionen
Höhenverstellbarer Teleskopschieber	Ja
Verstellbare Beinauflage	Ja
Verstellbarer Schutzbügel	Ja
Abnehmbares Sonnenverdeck	Ja, mit Reißverschluss
Feststellbremse	Ja, Kipphebel
Sicherheitsgurt	Ja, 5-Punkt
Kompatibilität mit Autositzen	ABC Design Risus, Doozy ; Maxi Cosi Cabrio, Citi, Pebble ; Römer Baby-Safe plus SHR ; Cybex Aton
Kompatibles Zubehör	Kiddie Ride On ABC Design ; Regenverdeck ABC Design
Pflege des Bezugs	Maschinenwaschbar bei Kaltwäsche (Feinwaschmittel)
Schmierung beweglicher Teile	Silikonöl oder Silikonspray
Materialien	AZO-frei, gemäß EN71-2 und EN71-3

Häufig gestellte Fragen - Turbo S 4F ABC DESIGN

Wie öffne ich den Kinderwagen Turbo S 4F?

Ziehen Sie den Griff des Sportwagens (1) nach oben, bis das Fahrgestell einrastet. Stellen Sie sicher, dass alle Verriegelungen vor der Benutzung geschlossen sind.

Wie montiere und demontiere ich die Räder?

Zum Montieren drücken Sie den Knopf (1) und schieben das Hinterrad in die Führung (2), bis es einrastet. Zum Entfernen drücken Sie den Knopf, um das Rad zu entriegeln.

Wie benutze ich die Feststellbremse?

Zum Feststellen der Bremse drücken Sie den Hebel nach unten. Zum Lösen heben Sie den Hebel an. Stellen Sie sicher, dass die Bremse angezogen ist, bevor Sie das Kind hinein- oder herausnehmen.

Wie stelle ich die Rückenlehne des Kinderwagens ein?

Ziehen Sie die Schlaufe an der Rückseite der Rückenlehne nach oben, stellen Sie die gewünschte Höhe ein und lassen Sie die Schlaufe los, damit die Rückenlehne in dieser Position einrastet.

Wie befestige ich den Sicherheitsgurt richtig?

Stecken Sie die beiden oberen Kunststoffteile ineinander und drücken Sie sie dann in die untere Schnalle. Stellen Sie den Gurt so ein, dass das Kind sicher gehalten wird. Verwenden Sie stets den Schrittgurt zusammen mit dem Bauchgurt.

Wie entferne ich das Verdeck?

Drücken Sie die Knöpfe auf beiden Seiten des Verdecks und heben Sie es ab, um es zu entfernen. Zum Wiederanbringen stecken Sie es von oben in die Halterung.

Wie reinige ich den Bezug des Kinderwagens?

Die Stoffbezüge sind handwaschbar oder maschinenwaschbar bei Kaltwäsche mit Feinwaschmittel. Vermeiden Sie Wäschetrockner und längere Sonneneinstrahlung.

Welche Autositze sind mit diesem Kinderwagen kompatibel?

Dieser Kinderwagen ist kompatibel mit den Autositzen ABC Design Risus und Doozy, Maxi Cosi Cabrio, Citi und Pebble, Römer Baby-Safe plus SHR und Cybex Aton.

Kann ich den Kinderwagen mit einem Autositz zum Schlafen des Kindes verwenden?

Nein, ein auf dem Kinderwagen befestigter Autositz ersetzt keine Wiege oder Babybett. Wenn Ihr Kind schlafen muss, verwenden Sie ein entsprechendes Bett.

Was ist das maximale Gewicht, das der Kinderwagen trägt?

Das Kind darf nicht mehr als 15 kg wiegen (bis 3 Jahre). Für die Tragewanne beträgt das Maximalgewicht 9 kg. Der Einkaufsnetz trägt bis zu 5 kg.

BEDIENUNGSANLEITUNG Turbo S 4F ABC DESIGN

ACHTUNG: Für späteres Nachlesen unbedingt aufbewahren!

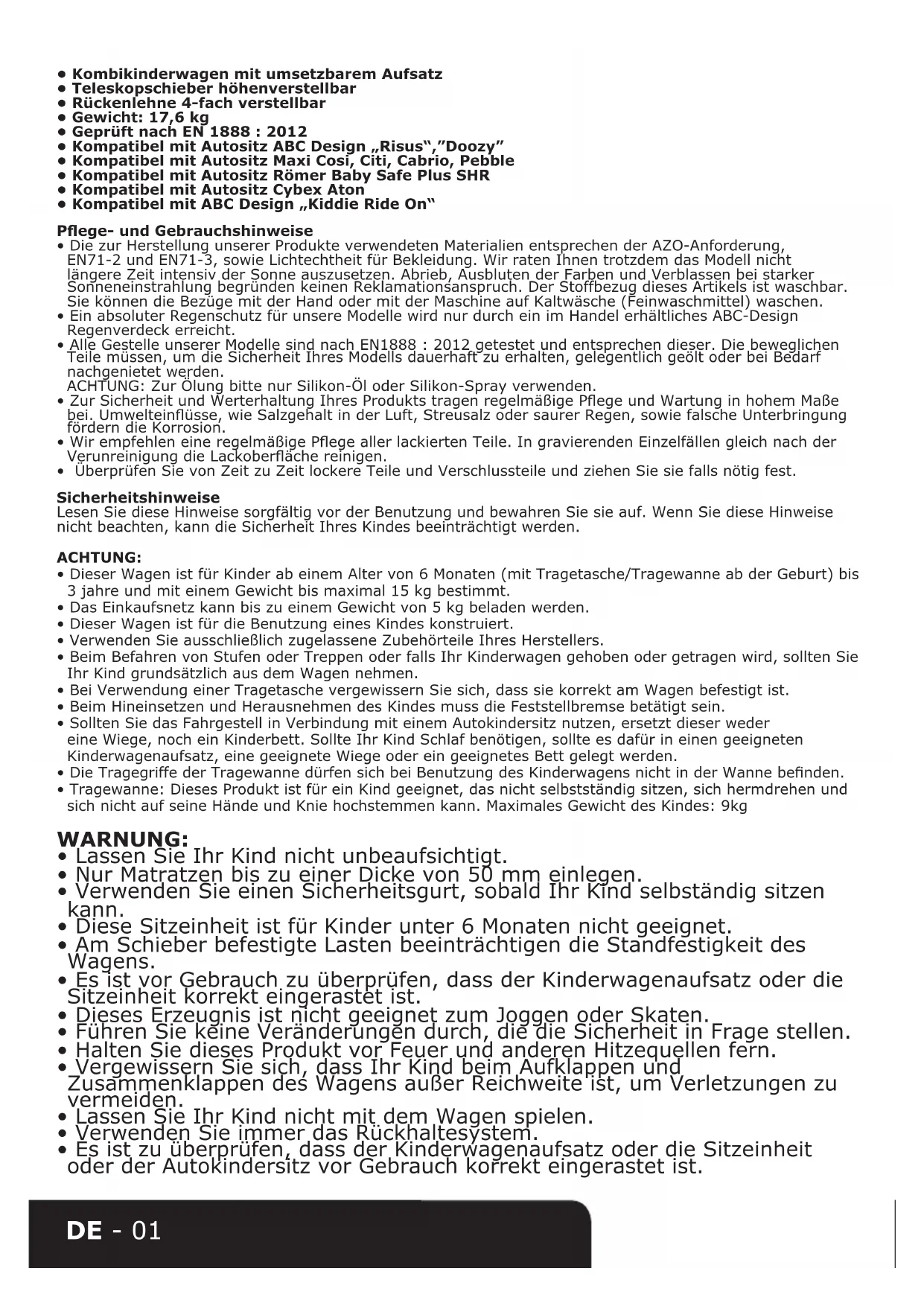

• Kombikinderwagen mit umsetzbarem Aufsatz
• Telescopschieber hohenverstellbar
• Rückenlehne 4-fach verstellbar
  Gewicht: 17,6 kg
• Geprüft nach EN 1888 : 2012
• Kompatibel mit Autositz ABC Design „Risus", „Doozy"
• Kompatibel mit Autositz Maxi Cosi, Citi, Cabrio, Pebble
• Kompatibel mit Autositz Römer Baby Safe Plus SHR
• Kompatibel mit Autositz Cybex Aton
• Kompatibel mit ABC Design „Kiddie Ride On"

Pflege- und Gebrauchshinweise

Die zur Herstellung unserer Produkte verwendeten Materialien entsprechen der AZO-Anforderung, EN71-2 und EN71-3, sowie Lichtechtheit fur Bekleidung. Wir raten Ihnen trotzdem das Modell nicht langere Zeit intensiv der Sonne auszusetzen. Abrieb, Ausbluten der Farben und Verblassen bei starker Sonneneinstrahlung begründen keinen Reklamationsanspruch. Der Stoffbezug these Artikels ist waschbar. Sie konnen die Bezüge mit der Hand oder mit der Maschine auf Kaltwäsche (Feinwaschmittel) waschen.
- Ein absoluter Regenschutz für unsere Modelle wird nur durch ein im Handel erhähtliches ABC-Design Regenverdeck erreicht.
- Alle Gestelle unserer Modelle sind nach EN1888 : 2012 getestet und entsprechen dieser. Die beweglichen Teile müssen, um die Sicherheit Ihres Modells dauerhaft zu erhalten, gelegentlich geolt oder bei Bedarf nachgenietet werden.
ACHTUNG: Zur Ölungitte nur Silikon-OI oder Silikon-Spray verwenden.
- Zur Sicherheit und Welterhaltung Ihres Produkts tragen regelmäßige Pflege und Wartung in hohem Maße bei. Umwelteinfüsse, wie Salzgehalt in der Luft, Streusalz oder saurer Regen, sowie falsche Unterbringung fordern die Korrosion.
- Wir empfehlen eine regelmäßige Pflege aller lackierten Teile. In gravierenden Einzelfallen gleich nach der Verunreinigung die Lackoberfläche reinigen.
- Uberprüfen Sie von Zeit zu Zeit lockere Teile und Verschlusssteile undziehen Sie sie falls nötig fest.

Sicherheitshinweise

Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie sie auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden.

ACHTUNG:

• Dieser Wagen ist für Kinder ab einem Alter von 6 Monaten (mit Tragetasche/Tragewanne ab der Geburt) bis 3 Jahre und mit einem Gewicht bis maximal 15 kg bestimmt.
• Das Einkaufsnetz kann bis zu einem Gewicht von 5kg beladen werden.
• Dieser Wagen ist für die Benutzung eines Kindes konstruiert.
• Verwenden Sie ausschließlich zugelassene Zubehörteile Ihres Herstellers.
• Beim Befahren von Stufen oder Treppen oder falls Ihr Kinderwagen gehoben oder getragen wird, sollen den Sie Ihr Kind grundsätzlich aus dem Wagennehmen.
• Bei Verwendung einer Tragetasche vergewissern Sie sich, dass sie korrekt am Wagen befestigt ist.
• Beim Hineinsetzen und Herausnehmen des Kindes muss die Feststellbremse betätigst sein.
• Sollen Sie das Fahrgestell in Verbindung mit einem Autokindersitz nutzen, ersetzt dieser weder eine Wiege, noch ein Kinderbett. Sollte Ihr Kind Schlaf benötigen, sollte es davon in einen geeigneten Kinderwagenaufsatz, eine geeignete Wiege oder ein geeignetes Bett gelegt werden.
  Die Tragegriffe der Tragewanne durren sich bei Benutzung des Kinderwagens nicht in der Wanne befinden.
• Tragewanne: Dieses Produkt ist für ein Kind geeignet, das nicht selbstständig sitzen, sich hermdreten und sich nicht auf seine Höhe und Knie hochstemmen kann. Maximales Gewicht des Kindes: 9kg

WARNING:

• Lassen Sie Ihr Kind nicht unbeaufsichtigt.
• Nur Matratzen bis zu einer Dicke von 50 mm einlagen.
• Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbständig sitzen kann.
• These Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.
• Am Schieber befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.
• Es ist vor Gebrauch zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzzeinheit korrekt eingerastet ist.
• Dieses Erzeugnis ist nicht geeignet zum Joggen oder Skaten.
• Führn Sie keine Veränderungen durch, die die Sicherheit in Frage stellen.
• Halten Sie these Produkt vor Feuer und anderen Hitzequellen fern.
• Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.
• Lassen Sie Ihr Kind nicht mit dem „Wagen spielien.
• Verwenden Sie immer das Rückhaltesystem.
• Es ist zu überprüfen, dass der Kinderwagenaufsatz oder die Sitzeinheit oder der Autokindersitz vor Gebrauch korrekt eingerastet ist.

Hinweise für den Reklamationsfall

• Naturliche Abnutzungsercheinungen (Verschleib) und Schäden durch übermäßige Beanspruchung stellen keine Reklamationsanspruch dar.
• Schäden, die durch unsächgemäß Verwendung entstehen, stellen keinen Reklamationsanspruch dar.
• Schaden, die durch fehlerhafte Montage oder Inbetriebsetzung entstehen, stellen keinen Reklamationsanspruch dar.
• Schaden, die durch unsachgemäß Anderungen am Produkt entstehen, stellen keinen Reklamationsanspruch dar.
• Roststellen die durch fehlende Wartung oder unsachgemäß Behandlung vorkommen können, stellen keinen Mangel dar.
• Kratzer sind normale Verschleibersscheinungen und stellen keinen Mangel dar.
• Feucht gewordene Textilteile, die nicht getrocknet wurden können schimmeln und stellen keinen Produktionsbedingten Mangel dar.
• Durch Sonneneinstrahlung, Schweibeinfluss, Reinigungsmittel, Abrieb oder zu früfiges Waschen ist ein Ausbleichen nicht auszuschreiben und damit kein Mangel.
  Abgefahre Ne Rder sind naturliche VerschleBerscheinungen und stellen keinen Reklamationsanspruch dar.

1. Öffnen des Wagens

a. Losen Sie die Transportsicherung.
b. Ziehen Sie den Griff des Sportwagens (1) so welt nach oben bis das Gestell einrastet (2).

WARNING: Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

2. Montage der Räder

Drucken Sie den Knopf (1) und stecken Sie dann das Hinterrad in die Führung (2) bis es fest einrastet.

Um die Räder abzunehmen, drücken Sie den Knopf (1), damit das Rad entriegelt wird. Zeit konnen Sie das Rad von der Achse abziehen.

3. Verstellen des Schwenkschiebers

a. Ziehen Sie die oberen Hebel auf beiden Seiten des Schiebers nach oben und haben sie den Schieber an.
b. Zeit zogen Sie den Schieber auf die andere Seite des Wagens schwenken. Achten Sie darauf, dass der Schieber richtig einrastet.

4. Feststellen und Lösener Bremse

Um die Bremse festzustellen, drucken Sie den Hebel nach unten.

Um die Bremse zu losen, drucken Sie den Hebel nach oben.

5. Anbringen und Umsetzen des Sitzes

Um den Sitz anzubRINGen, setzen Sieihn auf das Gestell bis er einrastet

Um den Sitz umzusetzen, drücken Sie die Knöpfe an den beiden Adaptern und haben Sie den Sitz an.

6. Anbringen und Abnehmen des Verdecks

Steen Sie das Verdeck von oben in die Halterung

Um das Verdeck abzunehmen drucken Sie auf beiden Seiten den Knopf am Verdeck.

7. Befestigen und Abnehmen des Schutzbügels

Um den Schutzbügel zu befestigen, schieben Sieihn auf beiden Seiten in die Plastikfassung.

Um den Schutzbügel vom Wagien abzunehmen messen Sie die Knöpfe auf beiden Seiten nach innen drücken und dann den Schutzbügel nach vorne abziehen.

Um den Schutzbügel in der Höhe zu verstellen, müssen Sie die beiden seitlichen Knöpfe gedrück halten und anschließend den Bügel nach oben oder nach unter drücken.

8. Verstellen der Beinstütze

Um die Beinstütze zu verstellen müssen Sie die Knöpfle auf beiden Seiten nach innen drücken und dann die Höhe einstellen.

Lassen Sie dann die Knöpfewieder los damit die Beinstütze einrastet.

9. Schlieben des Gurtes

Um den Gurt zu schlieben, stecken Sie die beiden oberen Plastikteile ineinander.

Schieben Sie anschließend die verbundenen Teile in dieunte Plastikhalterung.

Stellen Sie den Gurt so ein, dass das Kind in seiner vorgesehenen Position gehalten wird.

10. Öffnen des Gurtes

Um den Gurt zu öffnen, drücken Sie den seitlichen Knopf.

WARNING: Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

11. Verstellen der Rückenlehne

Um die Sitzeinheit zu verstellen, ziehen Sie den Bugel an der Rückseite der Ruckenlehne nach oben und verstellen Sie dann die Sitzeinheit in der Höhe. Wenn Sie die gewünschte Position erreicht haben halten Sie den Bugel los damit die Position einrastet.

12. Hohenverstellung des Schiebers

Um den Schieber zu verstellen mussen Sie die Knöffe auf beiden Seiten nach innen drücken. Lassen Sie anschließend die Knöffe wieder los, damit der Schieber einrastet.

13. Abnehmen des Sonnendachs

Öffnen Sie den Reißverschluss an der Seite des Daches.

14. Zusammenklappen des Wagens

Achtung: Der Schieber muss auf der Hinterseite des Wagens positioniert sein!

a. Ziehen Sie die beiden unteren Hebel am Schieber nach oben.
b. Klappen Sie das Gestell zusammen.

Bemerkung: Zum Aufklappen gehen Sie wie in Punkt 1 "Öffnen des Wagens" vor.

Warning: Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

15. Aufklappen der Tragewanne

Heben Sie die Seitenwände der Tragetasche an.
Spannen Sie die Seitenwände indem Sie die beiden Bugel nach außen in die Halterungen drucken.
Vergewissern Sie sich, dass die Bügel fest eingerastet sind.

16. Anbringen des Einhangs an der Wanne

Legen Sie den Einhang in die Wanne, wobei der obere Teil über den Wannenrand geklappt werden muss.

17. Einlagen der Matratze

Legen Sie die Matratze in den Bezug.

Drucken Sie die Matratze auf den Taschenboden

Wichtig: Die Matratze ist keilfornig achten Sie beim einlagen drauf, dass der erhöhte Teil auf der Kopfseite ist.

18. Befestigen der Wanne am Wagien

Bringen Sie die Ruckenlehne in Liegeposition. Legen Sie die Tasche auf die Liegefläche.

Ziehen Sie den Gurt, der an der Hinterseite der Wanne angebracht ist, durch die Öffnung am Bezug der Sitzeinheit.

SchlieBen Sie nun die Gurtschnallen an der Rückseite der Ruckenlehne undziehen Sie den Gurt fest an.

Schnallen Sie den Gurt am Fußende der Wanne um die hochgeklappte Fußstütze. Schlieben Sie den Gurt undziehen Sie ihn fest an.

19. Anbringen der Beindecke

Stulpen Sie den geschlossenen Teil der Beindecke über das Fußende der Tragetasche.

Ziehen Sie die Beindecke über die Tragetasche.

Befestigen Sie die Enden der Beindecke mit den darauf vorgesehenen Druckknopfen an Wanne und Verdeck

20. Anbringen des Fußsacks

Öffnen Sie den Gurt und legen Sie die Einlage auf den Sitz.

Ziehen Sie anschließend die fünf Gurtenden durch die davon vorgesehenen Öffnungen am Bezug.

Nun konnen Sie die Beindecke mit dem ReiBverschluss an der Einlage befestigen.
