BEDIENUNGSANLEITUNG CMM-10GR CLARION
FCC-KONFORMITÄTSERKLÄRUNG
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: (1) Das Gerätarf keine schädlichen Störungen verursachen und (2) das Gerät muss den Empfang von Störungen zulassen, einschließlich von Störungen, die einen unerwünschten Betrieb verursachen können. These Anforderungen gewährleisten angemessenen Schutz gegen elektromagnetische Störungen im häuslichen Bereich.
Dieses Gerät erzeugt und verwendet
Funkfrequenzenergie und kann
diese ausstrahlen und kann, falls es
nicht in Übereinstimmung mit den
Anweisungen installiert wird, Störungen
der Funkkommunikation verursachen.
Allerdings besteht keine Garantie davon,
dass eine Störung bei einer bestimmen
Installation nicht noch auftritt. Falls these
Gerät Funkstörungen im Radio- oder
Fernsehempfang verursacht, versuchen
Sie, diese mithilfe einer oder mehrerer der
folgenden Maßnahmen zu beheben:
Die Empfangsantenne neu austrichten oder neu positionieren.
- Abstand zwischen dem Gerät und dem Receiver erhöhen.
- Gerät an einen anderen Stromkreis als den des Receivers anschließen.
- Hilfe des Handlers oder eines erfahrenen Radio-/TV Technikers in Anspruch besteht.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, konnen zum Erlöschen der Betriebserlaubnis für das Gerät führen.
SICHERHEITSMASSNAHMEN
- Verwenden Sie theses Produkt nur in Fahrzeugen mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Luftfahrzeugen nicht zugelassen.
- Achten Sie auf eine sichere Befestigung theses Produkts, um Beschädigungen oder Verletzungen bei starkem Seegang zu vermeiden.
- Ersetzen Sie die Sicherung des Stromkabels nicht durch eine Sicherung mit einem anderen Wert. Überbrücken Sie niemals die Sicherung.
- Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und der Hörlicherheit entspricht.
ÜBERLEGUNGEN ZUR INSTALLATION
Die Installation erfordert geeignetes Werkzeug und Sicherheitsausrüstung. Es wird eine Installation durch eine Fachkraft empfohlen.
- Dieses Produkt ist wasserbeständig. Nicht eintauchen oder Hochdruckwasserspray aussetzen.
- Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
- Installieren Sie das Gerät an einem trockenen, gut belufteten Ort, der werkseitig installierte Systeme nicht beeinträchtigt. Wenn die Montage in einem Trockenbereich nicht möglich ist, kann auch ein Ort gewählt werden, der keinem starken Spritzwasser ausgesetzt ist.
- Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführrt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tullen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

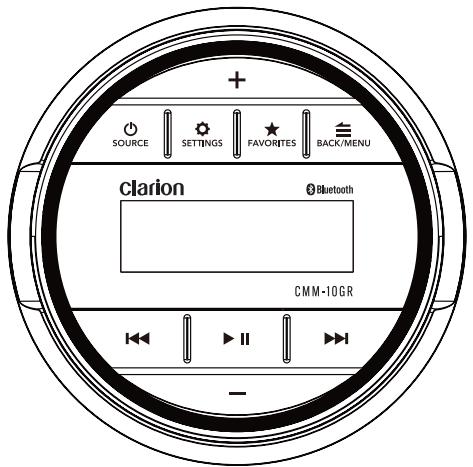

ALLGEMEINE BEDIENFUNKTIONEN
| Bedienelement | Funktion | |
| +/- | Volume | · Kurz drücken, um die Lautstärke manuell einzustellen · Kurz drücken, um durch Menüs und Einstellungen zu navigieren · Lang drücken, um die Lautstärke kontinuierlich einzustellen |
| SOURCE | Source/Power | · Kurz drücken zum EINSCHALTEN; lang drücken zum AUSSCHALTEN · Kurz drücken, um die verfügbaren Quellen zu überfliegen |
| SETTINGS | Settings | · Kurz drücken für Zugriff auf Audioeinstellungen (Bass/Höhen/Balance/Fader) · Lang drücken für Zugriff auf Systemeinstellungen (Z2-Sub/Signatlon/Region/Dimmer/Diagnose) |
| BACK MENU | Back/ Menu | · Kurz drücken für Schritt zurück oder für das Öffnen quellenspezifischer Menüs |
| FAVORITES | Favorites | · Kurz drücken für Aufruf gespeicherter Voreinstellungen · Lang drücken, um eine Frequenz als Voreinstellung zu speichern (bis zu 9 FM und 9 AM) |
| II | Mute/ Pause | · Kurz drücken um Stummschaltung de-/aktivieren (AM/FM/DAB+) oder für Pause/Fortsetzen der aktuellen Auswahl (USB/Bluetooth®) · Kurz drücken um auszuwahlen |
| II | Forward | Kurz drücken für: · Sendersuche manuell vorwärts (AM/FM) · Nächsten Titel anwahlen (USB/Bluetooth) Lang drücken für: · Suchlauf zur{nachsten Station (AM/FM)} · Schnellvorlauf (USB/Bluetooth) |
| II | Backward | Kurz drücken für: · Sendersuche manuell rückwärts (AM/FM) · Titel neu starten/vorherigen Titel anwahlen (USB/Bluetooth) Lang druppen für: · Suchlauf zur vorherigen Sender (AM/FM) · Schnellrücklauf (USB/Bluetooth) |
EINSTELLUNGEN SYSTEMMENU
| SETTINGS | • Lang drücken für Zugriff auf Einstellungen |
| + / - | • Kurz drücken, um durch Menüs und Einstellungen zu navigieren |
| II | • Kurz drücken um auszuwahlen |
| Einstellung | Funktion |
| Z2/SUB | Konfiguriert die Vorveränderkerausgänge: Z2 (hinten) oder Subwoofer |
| BEEP | Akustische Tastendruck-Bestätigung: Ein oder Aus |
| AREA | Konfiguriert die Tuner-Region: USA, Europa, Australien oder andere |
| DIMMER | Konfiguriert die Helligkeitseinstellungen für Display und Taste von 1 bis +10 |
| DIAG | Zeigt die Softwareversion für die Diagnose an |
AUDIO-MENU-EINSTELLUNGEN
| SETTINGS | · Kurz drücken für Zugriff auf Einstellungen |
| + / - | · Kurz drücken, um durch Menüs und Einstellungen zu navigieren |
| ■ II | · Kurz drücken um auszuwahlen |
| Einstellung | Funktion |
| BASS | Tiefenpegelregelung von -10 bis +10 |
| TREBLE | Höhenpegelregelung von -10 bis +10 |
| BALANCE | Balance-Regler von gaz links (L10) bis gaz rechts (R10) |
| FADER | Fader-Regelung von gaz vorne (Z1: 10) bis gaz hinten (Z2: 10) |
| SUB | Subwoofer-Vorverträger-Pegelregler von 0 bis +10 (Z2/SUB muss auf SUB eingestellt sein) |
FAVORITENMENU-EINSTELLUNGEN
| ★ FAVORITES | · Kurz drücken, um Einstellungen/gespeicherte Voreinstellungen aufzurufen · Lang drücken, um eine Frequenz als Voreinstellung zu speichern (bis zu 9 FM und 9 AM) |
| + / - | · Kurz drücken, um durch Menüs und Einstellungen zu navigieren |
| ► II | · Kurz drücken um auszuwahlen |
| Einstellung | Funktion |
| DELETE | Einen der gespeicherten Programmpläte entfernen |
| REPLACE | Einen der gespeicherten Programmpläte neu belegen |
| BLUETOOTH-MENÜ-EINSTELLUNGEN | |
| BACK/MENU | · Kurz drücken für Zugriff auf Einstellungen |
| +/- | · Kurz drücken, um durch Menüs und Einstellungen zu navigieren |
| II | · Kurz drücken um auszuwahlen |
| Einstellung | Funktion |
| PAIR NEW DEVICE | Startet den Koppelmodus (aktuell verbundene Geräte werden getrennt) |
| CONNECT PAIRED DEVICE | Anzeiger aller gekoppelten Geräte |
| SET PRIMARY DEVICE | Zuweisung einer Priorität für automatische Verbindung für ein gekoppeltes Gerät |
| DELETE PAIRED DEVICE | Gekoppelte Geräte zum Entfernen anwahlen |
| DELETE ALL DEVICES | Entfernt alle gekoppelten Geräte aus dem Speicher |
| MENÜEINSTELLUNGEN USB | |
| BACK/MENU | • Kurz drücken für Zugriff auf Einstellungen |
| +/- | • Kurz drücken, um durch Menüs und Einstellungen zu navigieren |
| ► II | • Kurz drücken um auszuwahlen |
| Einstellung | Funktion |
| RANDOM | Zufallswiedergabe aller Titel aus allen Ordnern: Ein oder Aus |
| REPEAT | Wiederholt die Wiedergabe des aktuellen Titels: Ein oder Aus |
| PLAY ALL | Spiel all the Titel in allen Ordnern ab: Ein oder Aus |
| FOLDERS | Zeigt Ordner auf dem USB-Stick an |
| TRACKS | Zeigt Titel an, die sich nicht in einem Ordner befinden |
TECHNISCHE DATEN
| Elektrisch | |
| Betriebsspannung | 14,4 V DC (10 V - 16 V) |
| Betriebstemperatur | -4° F bis +95° F (-20° C bis +35°C) |
| Stromaufnahme/Sicherungswert | 15 A (max.) / 40 mA (Standby) / 15 A |
| Ausgang Ferneinschaltung | 500 mA |
| Display | 2,09 Zoll TFT LCD-Hintergrundbeleuchtung |
| Radio | |
| FM-Tuner | USA: 87,9 MHz bis 107,9 MHz (0,2-MHz-Schritt) EUR: 87,50 MHz bis 108,00 MHz (0,05 MHz-Schritt) AUS: 87,50 MHz bis 108,00 MHz (0,10 MHz-Schritt) ANDERE: 87,50 MHz bis 108,00 MHz (0,05 MHz-Schritt) |
| AM-Tuner | USA: 530 kHz bis 1710 kHz (10 kHz-Schritt) EUR: 531 kHz bis 1602 kHz (9-kHz-Schritt) AUS: 531 kHz bis 1629 kHz (9-kHz-Schritt) ANDERE: 531 kHz bis 1629 kHz (9-kHz-Schritt) |
| Favoriten | Bis zu 9 FM und 9 AM |
| Bluetooth® | |
| Profil | 5.0 |
| Kernspezifikation / Codec | Version 2.1 + EDR / SBC |
| Reichweite | Bis zu 11 m |
| USB | |
| Schnittstelle | USB 2.0 High Speed |
| Unterstützte Audioformate | MP3, WMA, FLAC, WAV |
| Dateibeschränkungen | Ordner: 255 Dateien in einem einzigen Ordner: 3.000 Gesamtzahl der Dateien: 9.999 |
| Ladeausgang | 1 A |
| Vorversteller Audio-Ausgänge | |
| Ausgangskanäle | Zwei Stereopaare mit Cinch-Steckern (1,5 V RMS) |
| Zone 2 Konfiguration | Z2 (Hinten) oder Subwoofer |
| Verständte Audioausgänge | |
| Nennleistung RMS bei 14,4 V | 20W x 4 an 4 Ω |
| Audiosteuerungsoptionen | |
| Klang & Balance | Bass, Höhen, Balance, Fader (Zone 1 / Zone 2 oder Subwoofer) |
| Abmessungen | |
| Einheit B x H x T | 4,03 x 4,03 x 3,15 Zoll (102 mm x 102 mm x 80 mm) |
| Montageloch Ø | 3,00 Zoll (76 mm) |
